Системы приточно вытяжной вентиляции – Приточно-вытяжная вентиляция: принцип работы и сооружения

виды и из особенности, функционирование и устройство, инструкция по установке

Чистый свежий воздух является одним из необходимых условий для нормальной жизнедеятельности человека. Очень часто открытая форточка в квартире кроме воздуха приносит с собой очень много пыли и выхлопных газов с улицы. Для решения данной проблемы разрабатываются различные вентиляционные системы, среди которых самой популярной на сегодняшний день считается приточно-вытяжная система вентиляции.

Она не только обеспечивает чистым природным воздухом все помещения в квартире или доме, но также еще вдобавок имеет несколько степеней фильтрации, в результате чего вся пыль и неприятные запахи с улицы не попадают в помещение. Кроме того, такая вентиляция обеспечивает превосходную циркуляцию воздуха, за счет чего запахи с кухни или туалетов не распространяются по всей квартире, а моментально поглощаются вентиляционной системой.

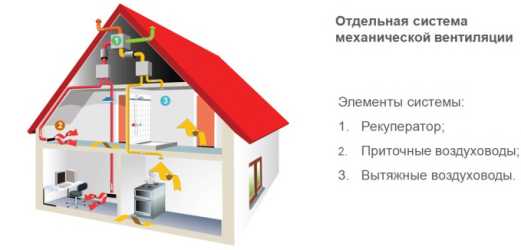

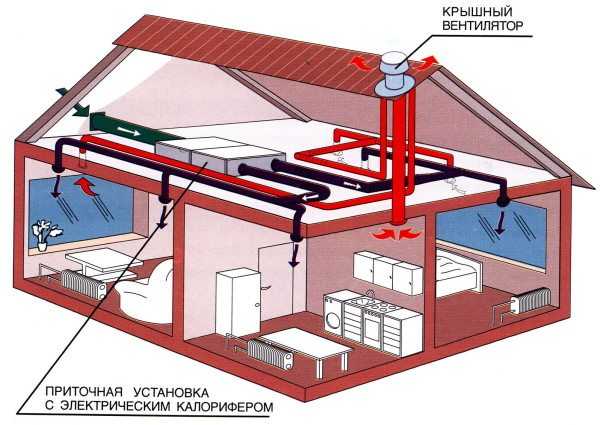

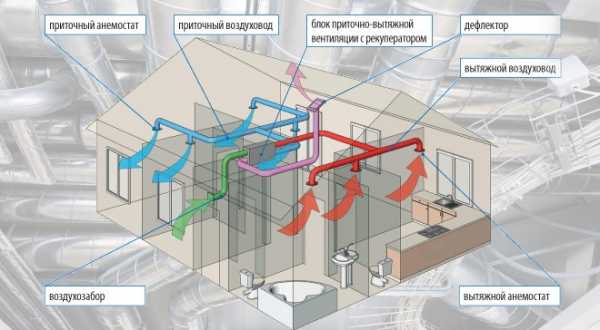

Приточно-вытяжная вентиляция дома

Виды приточно-вытяжной системы

Поскольку вентиляция проектируется не под конкретное помещение, то разработчики выпускают их под разные производственные нужды, тем самым приточно-вытяжная вентиляция разделяется на следующие классы:

• по принципу перемещения воздуха в квартире, здесь они могут быть как с искусственным побуждением, так и с естественным;
• по непосредственному их назначению разделяют системы вентиляции на вытяжные и приточные;
• что касается зоны обслуживания, то их разделяют на местное использование и системы общей вентиляции;
• по принципу исполнения разделяют бесканальные и канальные.

Что касается систем вентиляции с принудительной системой, то они оснащаются различными вентиляторами, автоматикой и другой электроникой, которая позволяет в принудительном режиме обеспечивать воздухообмен в помещении. Как правило, такие системы из-за своей большой мощности могут быть установлены для обслуживания всей системы вентиляции. При этом единственным ее недостатком можно назвать то, что из очень мощных вентиляторов и различной электроники они потребляют большое количество энергии, тем не менее, их можно спокойно использовать как на вытяжку, так и на приток воздуха в помещение.

Вентиляционная система с естественным побуждением

Вентиляционная система с естественным побуждением – это такая вентиляция, в которой движение воздуха происходит из-за естественных физических явлений, среди которых можно назвать:

1. перепад между наружной и внутренней температурой, что приводит к движению воздуха, так как теплый подымается наверх, а холодный поступает на его место;
2. перепад воздушного давления в вентиляционной шахте между нижним этажом и верхом;
3. при использовании ветреного давления, который обеспечивает естественное движение воздуха.

Как правило, естественные системы вентиляции очень слабые, по этой причине используются для обеспечения местной вентиляции. При этом их можно использовать только как вытяжные. Однако при этом нет необходимости производить затраты на электроэнергию.

Принцип работы приточно-вытяжной системы

На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.

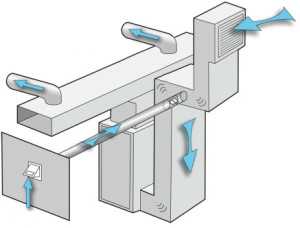

Работа приточно-вытяжной системы

В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.

Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.

Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.

В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.

Установка приточно-вытяжной системы своими руками

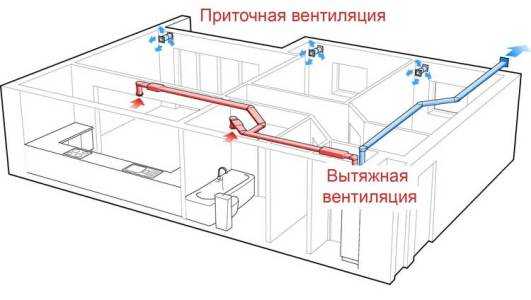

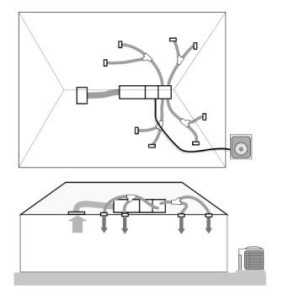

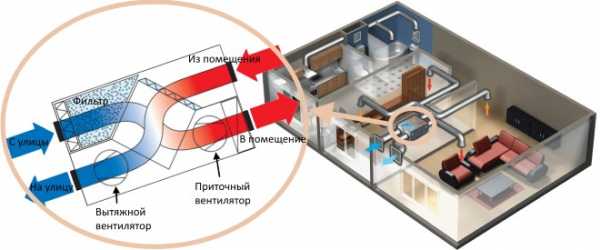

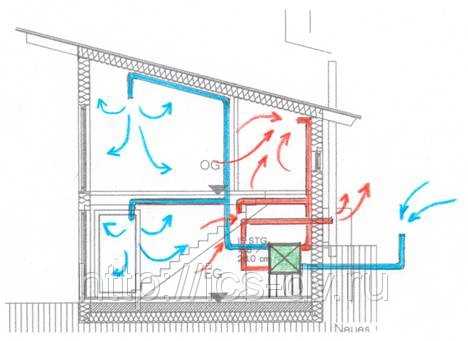

Схема установки приточно-вытяжной вентиляции

На первый взгляд может показаться, что установить такую систему очень сложно, тем не менее, установка не потребует особых каких-то специфических знаний и умений. При этом очень важно грамотно рассчитать все необходимые параметры, чтобы система полностью отвечала габаритам вашей квартиры или дома. Предположим, что в вашем доме объем составляет 700 кубометров, тогда в этом случае, чтобы была максимально нормальная циркуляция воздуха, подача должна находиться в районе 300-400 кубометров в час. Если больше, то это будет существенный переизбыток электроэнергии, если же меньше, тогда система не сможет обеспечить полноценную работу системы.

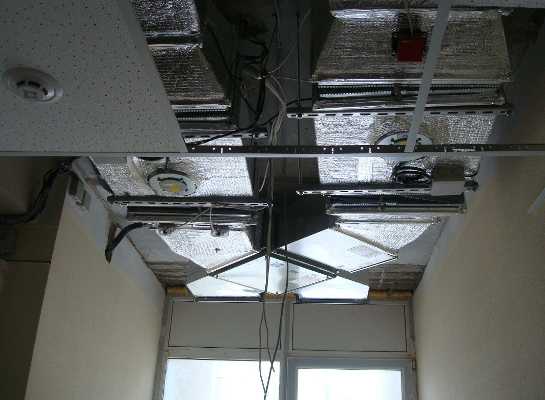

При установке системы необходимо по схеме проложить специальные вентиляционные рукава, а также все необходимые части. При этом следует помнить, что если вы решите использовать те части, которые не входят в базовую комплектацию, то в этом случае поток воздуха будет значительно меньше. Чтобы произвести правильный расчет, необходимо учитывать диаметр вентиляционных труб, а также производительность вентиляторов, расположенных на наружной части дома.

Многие специалисты рекомендуют вначале прокладывать центральный воздуховод, а уже от него делать разводку во все остальные комнаты. Кроме того, центральный воздуховод также можно проложить через своеобразную «камеру», роль которой в этом случае может играть старый холодильник, который и будет играть роль фильтра с ультрафиолетовой лампой. Чтобы по минимуму засорять систему, рекомендуется устанавливать обычные фильтры непосредственно сразу за вентилятором.

Если вы устанавливаете такую систему в квартире, где имеется общая вентиляция, то в этом случае ее просто необходимо плотно забить поролоном или другим материалом, который предотвратит ее работу.

В зависимости от того, какую вы выбрали систему, ее настройка может происходить как в автоматическом режиме, так и в ручном. Так, например, при ручной настройке на зиму можно включать подогрев воздуха, а на лето его отключать. Таким образом, вы получите экономию электроэнергии.

Непосредственно, перед тем как приступить к установке вентиляционной системы, необходимо на бумаге тщательно просчитать, сколько необходимо воздухопроводов, где будут размещаться все необходимые узлы, а также распланировать, где будет находиться воздухозаборник, подающий воздух с улицы, а где будет расположена выводная система.

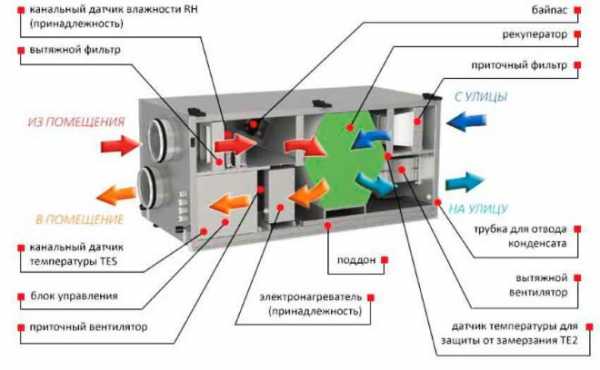

Устройство приточно-вытяжной системы

Согласно названию, приточно-вытяжная система в своем составе имеет две независимых части, которые обеспечивают нормальное функционирование всей системы. Так приточная часть системы обеспечивает принудительное поступление воздуха в комнату его нагрев, очистку при необходимости также может его и охлаждать. Назначение второй части также становится понятным из его названия, а именно обеспечивает отток воздуха из помещения. Очень часто в этом случае используют просто воздуховод, тем не менее, иногда могут устанавливаться специальные вытяжные системы.

Если вопрос подачи воздуха мы уже обсуждали, тем не менее, многих людей мучает вопрос относительно того, если ставить вытяжку, как правильно ее рассчитать, чтобы не сбить нормальной работы всей системы? Для этого необходимо посчитать полный объем помещения и полученный результат умножить на 12. То значение, которое у вас получится, и будет составлять мощность прибора.

Так как зимой необходимо нагревать поступающий воздух, для этого очень часто используется комплексное решение, в котором применяется своеобразный теплообменник. Он называется рекуператор. Данный агрегат работает по принципу, где выходящий воздух из комнаты нагревает поступающий воздух, при этом смешивание двух потоков не происходит.

oventilyatsii.ru

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

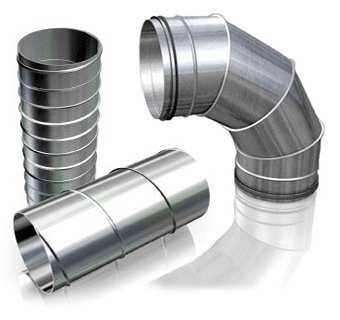

1. Воздуховоды — необходимы для проведения и подачи воздушного потока.
   Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.

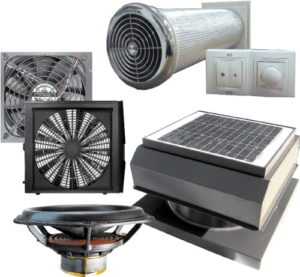

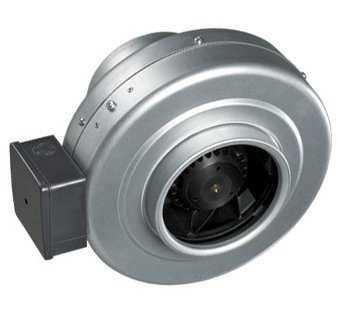

2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
   Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.

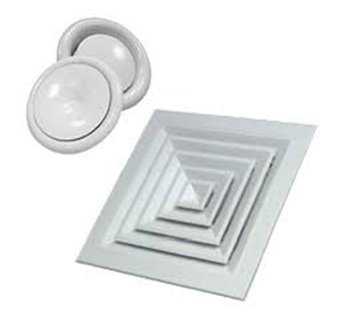

3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
   Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

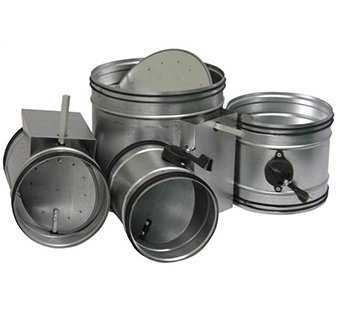

4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.

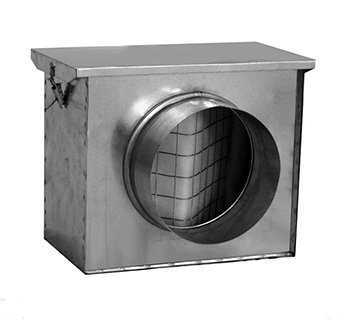

5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

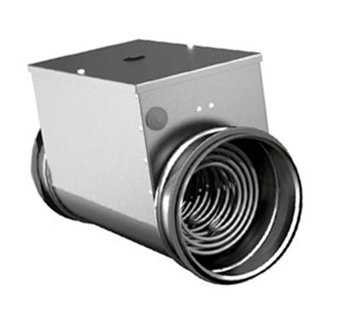

6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.

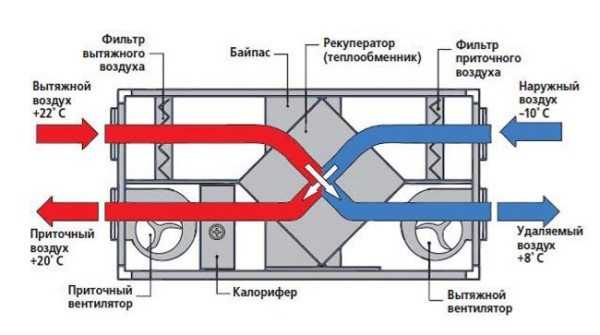

7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.

8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.

9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.



Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы

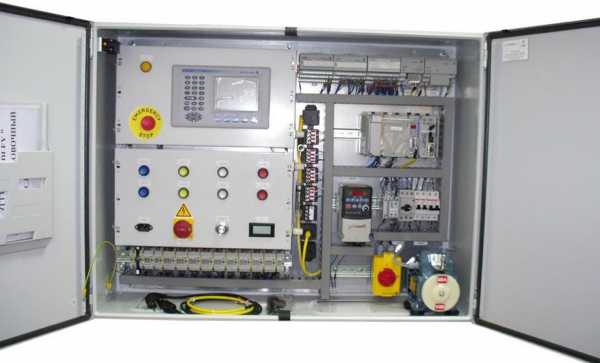

Шкаф автоматики приточно-вытяжной системы вентиляции

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м³/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

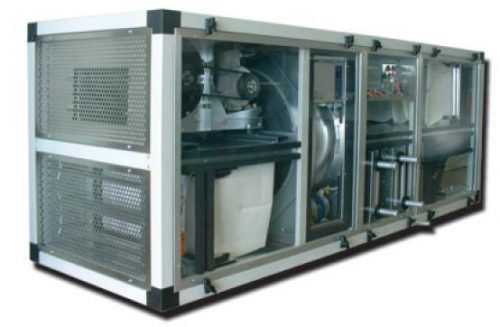

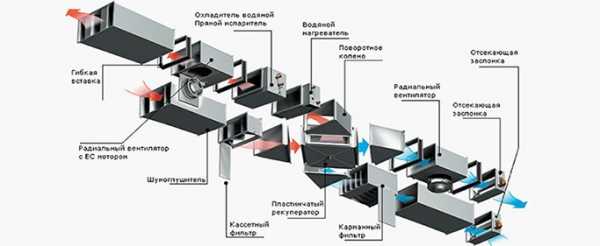

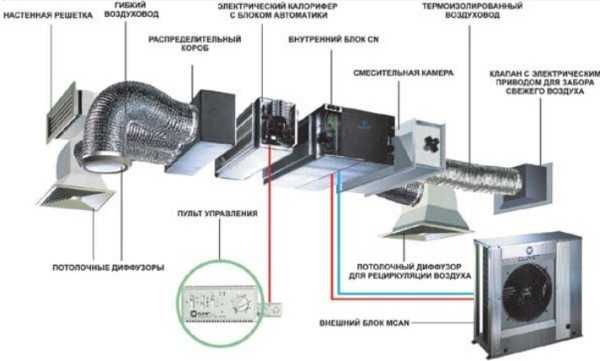

Схема сборной приточно-вытяжной установки

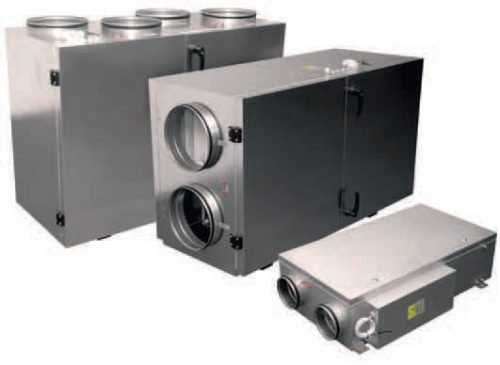

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м³/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м³/ч на человека;

– для жилых комнат 20 м³/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м³/ч;

– для кухонь 10 м³/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

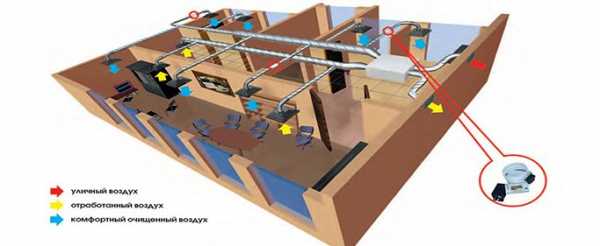

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м². Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.

Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м³/ч.

Название	Ед. измерения	Вариант I	Вариант II
Воздухообмен	м3/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и  рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49



*Формулы , используемые для расчетов

Q = G * C_p * ( t_вн — t_нар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

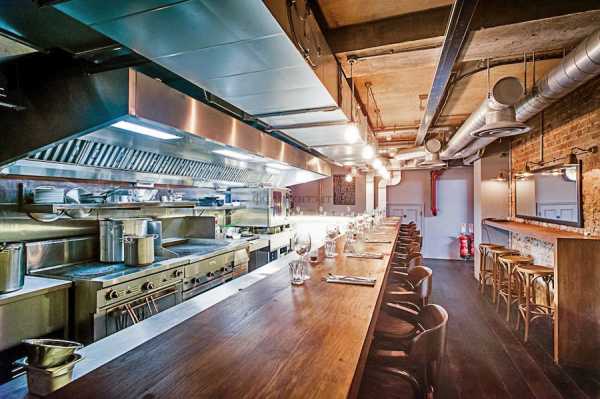

Приточно-вытяжная вентиляция в кафе и ресторане

Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

• включением и отключением системы
• производительностью системы (обычно 3-5 режимов по скорости)
• температурой приточного воздуха
• режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.

Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.

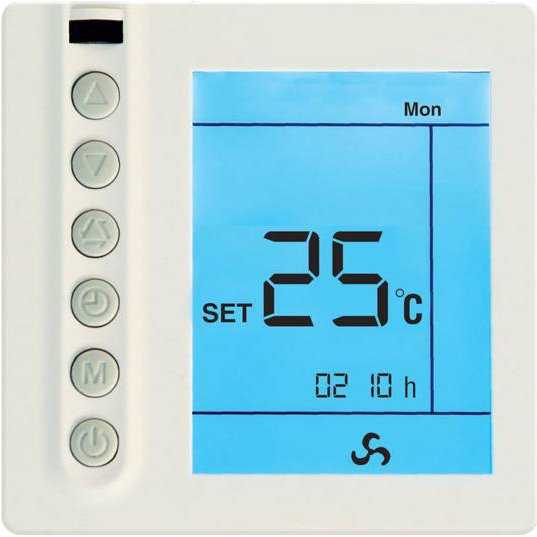

Пульт управления ПВУ

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы


Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.

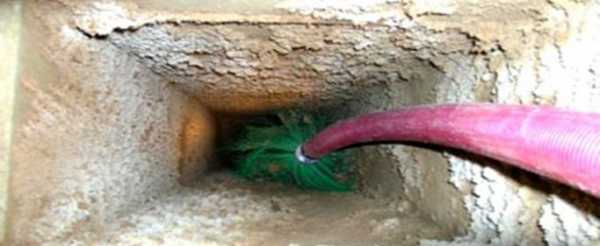

Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

www.ads-vent.ru

Устройство и принцип работы приточно вытяжной вентиляции

Система приточно-вытяжной вентиляции может обеспечить свежим воздухом даже очень большое помещение. Ведь приток воздуха и удаление «отработанной» воздушной массы происходит за счет принудительной конвекции. Причем приточно-вытяжная система может прокачать сквозь вентилируемое пространство любой объем воздуха. Но на практике воздухообмен ограничивается лишь 2-3 объемами вентилируемого помещения. Иначе такая схема получится чрезмерно энергозатратной.

Словом, приточно-вытяжная система имеет и неоспоримые достоинства, и некоторые недостатки. Поэтому в данной статье мы рассмотрим некоторые нюансы обустройства подобной схемы воздухообмена, позволяющие нивелировать ее недостатки и возвысить положительные качества.

Приточно вытяжная вентиляция – принцип работы

Подобная система воздухообмена функционирует по следующему принципу:

• Воздух забирается с улицы с помощью приточного компрессора. При этом он фильтруется и подогревается до комнатной температуры.
• Далее чистый и подогретый поток перетекает по приточным воздуховодам к вентиляционным решеткам, впускающим поток в комнату.
• Отток воздуха осуществляется с помощью вытяжного компрессора, генерирующего разряжение в особом воздуховоде, подключаемом к заборной вентиляционной решетке.

Такая схема приточно вытяжной вентиляции гарантирует максимально комфортный режим воздухообмена при сохранении приличной скорости реализации процесса. Ведь при должных габаритах канала воздуховода и нужном количестве вентиляционных решеток в помещение можно «закачать» (или выкачать) любой объем воздуха.

При этом степень и скорость воздухообмена определяется производительностью компрессоров, технические характеристики которых определяются по потребностям пользователя. В итоге с помощью такой схемы мы сможем обустроить вентиляцию в помещении действительно любых размеров.

Однако в силу вышеописанной схемы работы, помимо высокой производительности, такая система демонстрирует еще и не менее значительный уровень шума – пара мощных компрессоров генерирует десятки децибел шумового загрязнения. Кроме того, невозможно не отметить и высокие энергетические затраты приточно-вытяжных систем. Ведь электроэнергия расходуется не только на питание обеспечивающих циркуляцию компрессоров, но и на подогрев «входящего» потока.

Устройство приточно вытяжной вентиляции

Исходя из вышеописанной схемы и принципов работы, приточно-вытяжная система вентиляции должна состоять из следующих элементов:

• Воздухозаборного узла, состоящего из раструба, регулирующего клапана и решетки. Причем приток воздуха можно регулировать и с помощью компрессора, и посредством клапана, который может менять пропускную способность приточного канала.
• Комплекта фильтров, часть которых встраивается прямо в раструб воздухозаборника.
• Узла подогрева приточного потока до нужной температуры.
• Приточного воздуховода, набираемого из труб круглого или квадратного сечения, габаритами не менее 100 мм., по диаметру или 100х100 мм., по контуру, соединяемых в раструб, с помощью таких же фитингов. Этот воздуховод начинается от коллектора у компрессора и тянется до проветриваемого помещения.
• Приточных вентиляционных каналов, встраиваемых в плинтусы или потолки, сквозь которые проходит подогретых и отфильтрованный свежий воздух. Причем в эти каналы стоит вмонтировать еще один комплект фильтров, ориентированных, в том числе, и не шумоподавление.
• Вытяжных вентиляционных каналов, встраиваемых в стены или потолки, сквозь которые проходит «откачиваемый» воздух, уносящий их помещения углекислый газ и водяной пар.
• Вытяжного воздуховода, связывающего соответствующий канал и коллектор.
• Компрессора, генерирующего разряжение в вытяжном канале.
• Выпускной трубы, сбрасывающей вытяжной поток от компрессора за пределы помещения.

Из вышеупомянутых элементов состоит любая типовая приточно вытяжная механическая вентиляция. Особые проекты, ориентированные на режим сбережения энергии, разумеется, устроены немного иначе. В частности такие вентиляции принято комплектовать общим компрессорным блоком, генерирующим и напор на приточной ветви, и разрежение в вытяжном канале. Кроме того, энергосберегающие системы комплектуются узлом рекуперации, предполагающим нагрев приточного потока за счет  энергии горячего вытяжного воздуха.

Помимо этого любые системы вентиляции приточно-вытяжного типа комплектуются достаточно сложными блоками управления, отслеживающими интенсивность, скорость и «кратность» воздухообмена и подстраивающими эти характеристики под нужды жильцов или персонала. Ведь коммерческое помещение нуждается в 100-процентной интенсивности воздухообмена только в рабочее время, а жилой дом можно проветривать по минимуму как раз во время рабочего дня.

В итоге, с помощью таких дополнительных устройств мы можем преодолеть низкую энергоэффективность приточно-вытяжных систем вентиляции. Ну а с шумовым загрязнением справятся соответствующие фильтры и антивибрационные прокладки на стыках воздуховодов и у крепежа компрессоров.

Расчет приточно вытяжной вентиляции

Эксплуатационные характеристики любой вентиляционной системы можно улучшить за счет внедрения в ее конструкцию особых энергосберегающих узлов. Но лучшим способом оптимизации работы системы является точный расчет конструкции, в результате которого можно улучшить не только энергоэффективность, но и саму суть реализуемого процесса воздухообмена.

Поэтому установка приточно вытяжной вентиляции начинается с расчетов, в процессе которых определяется и мощность компрессора, и габариты каналов воздуховодов. Причем основой для расчета является санитарные нормы на вентиляцию конкретных функциональных зон жилого или рабочего помещения.

Например, жилой дом нуждается в притоке как минимум 60 кубических метров свежего воздуха в час. И это на одного жильца. А в офисное здание придется закачать не менее 20 м3 в час. И это только на одного работника.

Воздухообмен в промышленных помещениях определяется нюансами производственного процесса и может как равняться, так и превосходить «офисные» или жилые объемы.

Кроме того, расчет потребности в притоке свежего воздуха можно произвести и по площади помещения, исходя из пропорции – 3 кубометра притока на 1 квадратный метр поверхности пола помещения.

Зная суммарный объем притока в час можно решиться на покупку компрессора, соотнеся эту потребности с его производительностью, которая соизмеряется с теми же кубометрами в час. Кроме того, опираясь на скорости потока, генерируемого компрессором, и объемы перекачиваемого воздуха, мы можем рассчитать и сечение воздуховода, и количество вытяжных каналов.

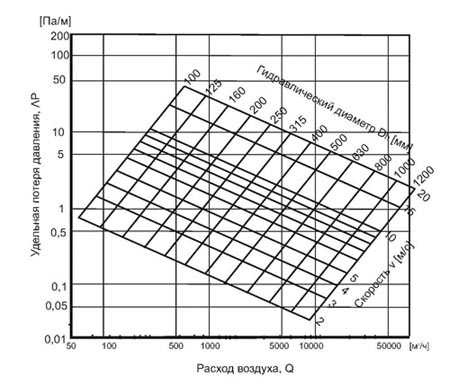

При этом расчет габаритов воздуховодов ведется графическим способом, с помощью особых диаграмм, увязывающих данный параметр со скоростью потока и объемами приточных и вытяжных масс.

Словом, расчет вентиляции – это, несомненно, нужное, но очень сложное дело. Поэтому предусмотрительные домовладельцы заказывают эту операцию специализированным бюро, оказывающим услуги по проектированию инженерных систем.

Монтаж и обслуживание приточно вытяжной вентиляции

В отличие от проектирования, монтаж вентиляции можно выполнить и своими руками. Но для этого необходимо иметь определенные строительные навыки, поскольку обустройство скрытой проводки воздуховодов возможно лишь во время строительства межэтажных перекрытий.

А вот укладку воздуховодов за подвесным потолком может освоить любой домашний мастер. Ведь монтаж элементов трубопроводов приточной и вытяжной системы осуществляется по самому простому принципу – «в раструб», с последующей фиксацией стыка герметиком или саморезами. При этом такие нехитрые манипуляции помогут вам сэкономить значительную часть сметы сборки вентиляции. Поскольку прокладка воздуховодов стоит весьма недешево.

О монтаже компрессорной установки такого не скажешь. Такую работу должны делать только профессионалы. Способные подключить напорное оборудование к воздуховоду и провести необходимые пуско-наладочные работы. Тем более что большинство производителей предоставляют гарантию на компрессоры только в случае «профессионального» монтажа.

Обслуживание вентиляции приточно-вытяжного типа заключается в своевременной чистке каналов, смазывании движущихся деталей компрессора и замене фильтров. С этой работой справится любой человек.

Также советуем посмотреть:

---

---

climanova.ru

Система приточно вытяжной вентиляции: принцип работы, схема

Первый признак недостаточного количества свежего воздуха проявляется в ощущении дискомфорта при нахождении в помещении. Проявление, которого может у разных людей происходит индивидуально – затрудненность дыхания, повышение кровяного давления, учащение сердцебиение, сонливость и прочее.

Вторая же опасность скрывается в том, что затхлая атмосфера активно способствует размножению болезнетворных микроорганизмов и насекомых. Повышенная влажность предоставляет настоящий плацдарм для плесневых грибков различных видов.

Актуальной проблема свежего воздуха стала после изобретения пластиковых окон –деревянные конструкции обеспечивали доступ кислорода в силу своей несовершенной технологии в виде щелей.

современные вариации стеклопакетов в закрытом состоянии полностью герметичны и исключают доступ свежести с улицы

Назначение и типы вентустановок

Приточно вытяжная вентиляция предназначена для осуществления подачи свежего уличного воздуха в помещение с одновременным забором отработанного и выбросом его за пределы здания одним из двух способов:

Принудительная система приточно-вытяжной вентиляции состоит из специально рассчитанных воздуховодов с дополнительными нагнетающими или высасывающими вентиляторами. Возможны различные вариации из комбинаций указанных устройств.

Естественная система — тяга и движение потока создается только за счет перепадов высот и естественной разницы давления на входе и выходе. Данный тип вентилирования можно наблюдать в исправных печных дымоходах. При отсутствии электрических побуждающих устройств, происходит эффективное удаление продуктов горения в больших объёмах за счёт тяги.

Эти два технических решения лежат в основе всех существующих устройств, посредством которых реализуется воздухообмен так, как принцип движения воздушных масс неизменен – должна быть разность давлений в начале и конце участка. Иначе никакого, даже слабо ощутимого ветерка добиться не удастся. Кстати, как могут заметить технически подкованные читатели, движение воздуха вследствие перепада температуры также имеет в своем основании разность давлений – теплая воздушная масса подымается вверх именно из-за большей разреженности, а, следовательно, давление в таком теплом облаке меньше, чем в холодном.

Разновидности систем проветривания

Устройства приточно-вытяжного вентилирования подразделяются на несколько основных классов:

Модульные или же сборно-разборные. Состоят из набора типовых элементов, стандартизированных по габаритным и установочным размерам. Благодаря унификации комплектующих изделий могут быть смонтированы без особых трудозатрат на подготовительные работы. Не требуют высоких квалификационных навыков от монтажников. Из минусов стоит отметить, что готовая конструкция имеет довольно большие габариты и занимает много пространства.

Монолитные поставляются в виде готового к установке блока приточно-вытяжного вентилятора, прошедшего сборку, испытание и проверку работоспособности еще на этапе заводской сборки. Положительные моменты заключаются в минималистических размерах и наименьших временных затратах на монтаж. Негативные – как правило не поддаются ремонту и, в случае поломки отдельных компонентов, нужно производить полную замену. Да и архитектурные особенности могут накладывать некоторые ограничения по установке.

Рекуператорные — наиболее прогрессивная и экономичная в данное время реализация. Главнейшее преимущество заключается в ощутимом снижении затрат на обогрев помещений благодаря принципу действия – нагрев поступающего воздуха за счет отбора тепла от выбрасываемого наружу отработанного. В плюсах также возможность автоматизации работы установки.

недостатком устройства является его цена – качественный и мощный рекуператор стоит на порядок дороже, чем обычный вентилятор

Конструктивная реализация

Моноблочные и модульные изделия, в свою очередь, подразделяются также на несколько типов, обусловленных особенностями применения:

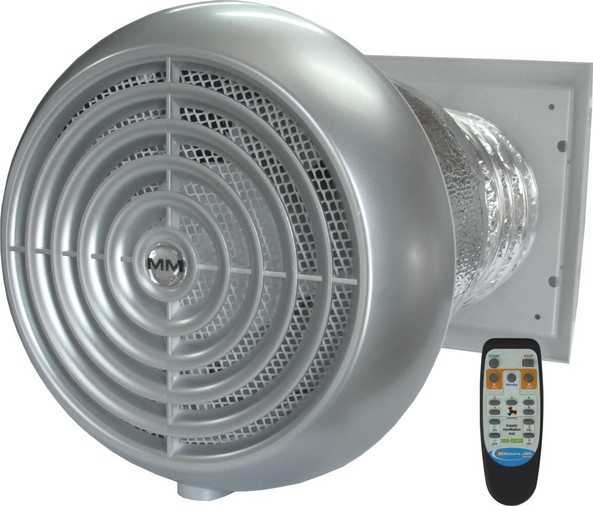

1. Индивидуальные — изделия небольших размеров, устанавливаемые внутри комнаты с минимальными денежными вложениями. Обладают малой производительностью, высоким уровнем шумов и подходят только для внутренней установки. Благодаря последнему так и не получили широкого распространения, хотя и не требуют для своей работы ни дополнительных трубопроводов, ни существенного вмешательства в конструкцию здания.
2. Канальные — установка приточно-вытяжного вентилирования, принцип работы которой заключается в подаче воздушной массы по специальным каналам. Каналы обычно закрываются элементами подвесного или подшивного потолка и разветвляются по периметру квартиры или офисной постройки. Из-за особенностей крепления и расположения каналов вся система должна закрепляться до окончания отделки помещения.
3. Обогреваемые — снабжаются электрическими либо водяными модулями подогрева воздуха для поддержания микроклимата помещений. Целесообразность подбора нагревателя обосновывается доступностью энергоресурса – если для отдельной квартиры достаточно ТЭНа с мощностью 1000 Вт, до для магазина или торгово-развлекательного комплекса и 15 кВт может оказаться недостаточно. При этом в крупных постройках может отсутствовать возможность подключения такого мощного электропотребителя. Тогда имеет смысл задействовать систему централизованного водяного отопления для отбора энергоносителя и последующего подвода его к радиатору.

Особенности различных конструкций – на что обратить внимание

Вентиляция, как приточная, так и вытяжная имеет несколько основных параметров, которые необходимо учитывать при подборе технологического решения:

• Чем больше помещение по площади и количеству находящихся в нём людей, тем большей производительностью должно обладать устройство. Производительность снижается при увеличении воздушного сопротивления потоку. Поэтому в сложных случаях нужно либо проштудировать документацию, либо привлечь для решения задачи профильных специалистов, которые будут в состоянии выполнить необходимые замеры и расчеты. Данная характеристика показывает, сколько «кубов» в час подаёт устройство.

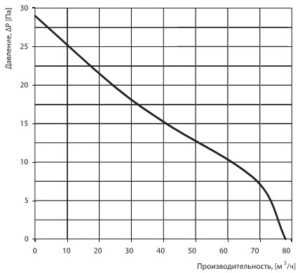

• Давление статическое неразрывно связано с производительностью. Обязана приводится изготовителем в техническом паспорте изделия. Зависит от сопротивления воздуховодов, наличия глушителей звука, фильтров тонкой очистки и прочего. Грубо говоря – чем оно выше, тем через большее количество труб и поворотов установка сможет «прокачать» заявленный в характеристиках объём.
• Величина шумового уровня дает возможность оценить громкость, с которой приточная или вытяжная система вентилирования выполняет свою работу. Есть много тонкостей в режимах измерения этой характеристики, поэтому лучше не полагаться полностью на паспортные данные, а послушать работающий агрегат. Доказать что-либо после приобретения будет очень проблематично, а находиться ежедневно рядом с рычащим и воющим агрегатом будет весьма не комфортно.
• Ввиду непрерывного совершенствования технологий многие модели оснащаются сигнализаторами состояния фильтров. Чаще всего это просто таймер, алгоритм работы которого заключается в подаче сигнала через заданный промежуток времени, не отслеживая при этом реальное положение вещей. Более дорогостоящие реализации оснащены датчиками, реагирующими на давление – до и после фильтрации. Оценивая перепады воздуха, попадающего в вентиляционный канал, такие устройства точно укажут, когда нужно сделать замену.

Подводя итоги скажем, что принцип работы и предназначение любых приточно-вытяжных вентиляционных коммуникаций состоит в обеспечении минимально-необходимого воздухообмена, без которого невозможно ни нормальная деятельность человека, ни безопасная эксплуатация зданий, в котором находятся люди.

Недостаток свежего воздуха чреват заболеваниями дыхательных путей, порчей предметов интерьера и прочего имущества. И если в масштабах отдельно взятой квартиры проблему частично можно решить открытой форточкой, то в офисном комплексе или большом здании такой вариант однозначно не пройдет. Многие комнаты и закутки не имеют окон, или дополнительного дверного проема, открытие которых могло бы дать тягу и воздухообмен.

ventinginfo.ru

Приточно вытяжная вентиляция:

.

Ежедневно, каждый человек проветривает своё жилище или отдельные комнаты. Особенно необходимо это утром, когда в воздушном пространстве скапливаются неприятные запахи и повышается концентрация углекислого газа. Но, для того, качественно проветрить комнаты, притока воздуха через открытую форточку недостаточно, если не была обустроена вытяжная вентиляция.

Наличие вентиляции благотворно сказывается на здоровье человека

Вопрос необходимости приточно-вытяжной вентиляции очень важен, ведь из-за недостатка кислорода ухудшается самочувствие человека. Поэтому следует знать принципы ее обустройства.

Почему вентиляция так необходима?

В санитарно-гигиенических нормах сказано, что для нормальной жизнедеятельности в каждом жилище следует проводить полное воздухозамещение, не менее чем каждые 2 часа. К отдельным комнатам, таким как кухня, туалет и ванная, требования еще более «жесткие». С чем связана такая необходимость? Дело в том, что правильно обустроенная вентиляция дома позволяет быстро и качественно удалять неприятные запахи, пыль и скопления углекислого газа (образованного самим человеком), замещая их на свежий воздух. Объемы приточных масс, проходя через специальное оборудование, могут проходить отчистку.

Учеными доказано, что для нормальной физической и умственной активности, человеку следует постоянно потреблять кислород. Именно этот газ относится к жизненно необходимым. К тому же, вредоносные микроорганизмы, содержащиеся в воздушном пространстве, при определенных условиях становятся причиной образования плесени на стенках и мебели в доме. Ее образование может стать причиной различных заболеваний органов дыхательной системы. Именно поэтому вентиляционные системы являются незаменимыми элементами обустройства «здоровых» микроклиматических условий в жилище.

Обзавестись вентиляцией важно не только в доме или квартире, но и на рабочем месте. Особенно если трудовая деятельность человека связана с какими-то видами промышленности, от пищевой до металлургической или химической. Отчасти для качественного воздухообмена в таких местах применяются общие или локализированные бытовые устройства. Их роль в трудовой деятельности – своевременно удалять вредные, иногда даже токсичные газообразные вещества, вредные для человеческого организма.

Типы вентиляции

По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:

• по принципу функционирования – естественные и принудительные;
• по назначению – вытяжные, приточные и приточно-вытяжные;
• по зоне обслуживания – местные и общие;
• по конструктивным особенностям – раздельные и моноблочные;
• по техническому устройству – канальные и бесканальные.

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.

Но, у такой системы несколько недостатков. Окна чаще всего находятся на одном уровне друг с другом. Поэтому в помещение будут проникать менее охлажденные потоки воздуха.

Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.

Моноблочная система вентиляции

Естественная вентиляция ее принцип работы

Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).

Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:

• В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
• Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
• Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.

Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.

Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).

Местная принудительная вентиляция

Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:

• кухонная вытяжка;
• оконная вытяжка;
• оконные и стеновые проветриватели.

Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.

Приточная система вентиляции местного типа, в домах и квартирах также используется часто. Ее особенность – механизированный приток воздуха.

Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.

Принудительная вентиляция в разных помещениях

Принудительные общие вытяжные и приточные системы

Вытяжные системы принудительного типа эффективны в условиях повышенной влажности и концентрации загрязнений. В домашних условиях такие устройства устанавливают редко. Чаще всего, их можно встретить в заведениях общественного питания и промышленности. Вытяжная вентиляция работает при помощи искусственно созданной тяги. С примером кафе и ресторанов, такое оборудование предназначается для вытяжки запахов еды, а иногда и табачного дыма. В жилищных условиях, такое оборудование используется только для удаления влаги и неприятных запахов в ванной и туалете.

Принцип работы приточной вентиляции – обратный вытяжной. Подача воздуха в помещение производится по разведенным по разным зонам каналам. За вывод же загрязнений отвечают отверстия в стенах, зазоры в дверях, специальные продухи и т.д. Устройство приточной вентиляции не имеет сложных узлов и механизмов. В воздушной камере такого оборудования, кроме электродвигателя с вентилятором, также могут быть установлены дополнительные устройства – калориферы, ионизаторы, фильтры разной степени очистки и т.д.

Принцип работы приточно-вытяжной системы

Общая принудительная приточно-вытяжная система

Устройство приточно вытяжной вентиляции имеет свои особенности. Такие системы могут не только производить проветривание, но и включать в себя такие функции:

• подогрев и охлаждение воздушных потоков;
• фильтрация воздуха;
• ионизация и увлажнение воздуха.

Все приточно-вытяжные системы разделяют на моноблочные и раздельные. Их основное отличие – расположение механизмов и устройств оборудования. В моноблочном, все основные системы заключены в одном корпусе. В раздельном же оборудовании, функционируют два отдельных узла – вытяжной и приточный. Новичку, устройство такой системы может показаться сложным. Но, стоит немного разобраться в принципах работы такого оборудования, как все быстро становится понятным.

Главный «мозг» вентиляционного оборудования (моноблочный вариант) устанавливается за пределами строения. В квартире или собственном доме, его можно установить на улице, на внешней стороне стены дома, а также на балконе.

С корпуса оборудования выходят два контура в виде воздушных каналов (труб). Через них и осуществляется подача и удаление воздуха из помещения.

Принудительная приточно-вытяжная система эффективно справляется со своими задачами, не только проветривания, но и кондиционирования и отопления. Все эти режимы работы имеют один недостаток – высокую мощность. Владельцу такого оборудования придется платить в несколько раз больше за электроэнергию. Именно из-за этого недостатка, такие мощные вентиляционные системы в домашних условиях используют редко.

Несколько советов от специалистов

Приточно-вытяжная вентиляция принудительного типа редко применяется в небольших квартирах и домах из-за своей высокой мощности. Некоторые домовладельцы совершают ошибки при монтаже оборудования. Следует знать об особенностях расположения и установки определенных узлов и систем, чтобы эксплуатация таким оборудование была наиболее эффективной. Ними являются:

• утилизация вытяжных потоков должна обеспечиваться над кровлей, не менее 2 м над ее уровнем;
• приток воздуха должен осуществляться не менее чем в 2 метрах над уровнем земли;
• оснащение воздушными каналами помещения проводится по направлению от жилых комнат к кухне и санузлу.

Вопрос экономии электроэнергии также имеет варианты решения. Как утверждают специалисты, современные устройства с рекуперацией, значительно снижают затраты. Их принцип работы прост. В специально оборудованной вентиляционной камере, сталкиваются потоки утилизируемого и приточного воздуха. От такого взаимодействия происходит частичный нагрев подаваемого в помещение потока. Вредные включения (запахи, пыль и т.д.) полностью утилизируются.

Не менее популярным вентиляционным оборудованием является устройство с блоком автоматического контроля. При помощи заранее выставленных настроек, такая система сама контролирует качество воздухообмена в помещении, очищает, нагревает и охлаждает воздушные потоки.

К тому же отдельного внимания стоит пульт управление устройством. Некоторые модели вентиляционного оборудования имеют специальный таймер включения и выключения, несколько режимов мощности, а также эксплуатационное меню для регулировки работы отдельных элементов системы. Уменьшение же расхода электроэнергии осуществляется функционированием специальных датчиков температуры и влажности, которые сигнализируют о необходимости автоматического включения и выключения устройства.

vozduhstroy.ru

принцип работы и ее эффективность

Приточно-вытяжная вентиляция – система, обеспечивающая комфортные условия в зданиях жилого и промышленного назначения. С ее помощью производится поступление чистого воздуха внутрь помещений и отвод загрязненного наружу. Процесс воздухообмена может сопровождаться фильтрацией, контролем температурного режима и влажности.

Наибольшая эффективность такого вентилирования ощущается в домах с площадью более 100 м².

На сегодняшний день, наиболее эффективной считается приточно-вытяжная система с рекуперацией. Ее использование позволяет ощутимо снизить энергозатраты и средства направленные на обогрев домов (до 90%).

От простого к эффективному

Проветривать помещение и избавляться от неприятных запахов, дыма и углекислого газа можно несколькими путями. Наипростейший способ – установка вентилятора в форточный проем. Если устройство предусматривает реверсивный режим, получается простая и недорогая приточно-вытяжная вентиляция. Однако, она имеет множество недостатков.

Входящий воздушный поток не может очищаться в достаточной мере. В результате в квартиру втягивается пыль и смог. Установка эффективного фильтра практически исключается, а декоративная решетка предназначена для защиты вентилятора лишь от крупных предметов. Зимой таким устройством можно пользоваться только на вытяжку, поскольку при нагнетании воздуха снаружи, в помещение будет поступать холод.

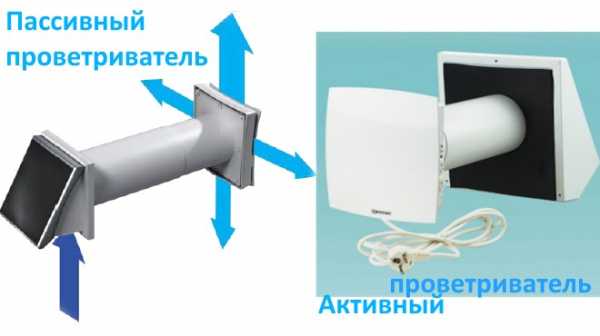

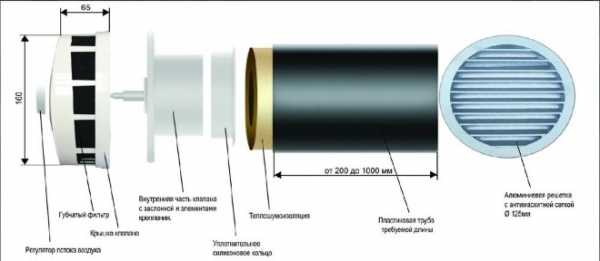

Несколько улучшенным вариантом являются проветриватели. Они располагаются в стене, где предварительно пробивается сквозное отверстие. Проветриватели бывают пассивные и активные. Первые работают, используя естественную циркуляцию воздуха, в последних предусмотрены вентиляторы. Приспособления также работают в реверсивном режиме, втягивая или выталкивая воздух из помещения. Они оборудуются регуляторами потока и могут полностью блокироваться. Если вход в квартиру расположить рядом с радиатором отопления, то поступаемый извне воздух будет подогреваться и обеспечивать помещение теплом.

Добиться наибольшей эффективности проветривания помещений и получить массу преимуществ позволяют приточно-вытяжные установки.

Состав и особенности работы

Схема приточно-вытяжной вентиляции подразумевает наличие двух независимых каналов. По первому воздух поступает внутрь помещения, второй служит для его вывода за пределы здания. Каналы оборудованы специальными устройствами, соединяющимися между собой при помощи воздуховодов. Входы и выходы устройств защищены решетками, не допускающими попадания в систему мусора и посторонних предметов.

Система содержит несколько клапанов, позволяющих регулировать количество входящего воздуха. Эти устройства также препятствуют проникновению холода внутрь помещения, когда установка выключена.

Простая реализация приточной установки

Входящие в состав воздушные фильтры предназначены для очистки поступающего извне воздуха от пыли и насекомых. Состояние устройств контролируется датчиками. Воздух по каналам перемещается принудительно, при помощи вентиляторов, мощность которых зависит от обслуживаемой площади и желания потребителя. Для обеспечения комфорта, система оборудована звукоизоляцией, позволяющей максимально снизить звук воздушного потока.

Приточно-вытяжная установка состоит из:

• воздуховодов;
• воздухораспределителей;
• автоматики, которая обеспечивает работу отдельных узлов и позволяющей контролировать всю систему.

Кроме этого, устройство оборудуется: увлажнителями, рекуператорами, нагревателями воздуха, охладителями, осушителями и пр. Такое исполнение позволяет получать наиболее комфортное состояние окружающей среды в помещении.

Плюсы и минусы

Принудительная вентиляция имеет множество привлекательных сторон:
1. Постоянная циркуляция воздуха с поступлением свежего и выводом отработанного.
2. Возможность фильтрации воздуха.
3. Экономия энергозатрат.
4. Наличие дополнительных возможностей по обеспечению комфорта в помещениях свыше 100 кв. м.
Однако, как и любое сложное устройство, она не лишена недостатков:
1. Наличие шума от работающих вентиляторов и создаваемых воздушных потоков.
2. Необходимость в отводе конденсата.

Варианты исполнения

По компоновке, вентиляционные системы подразделяются на сборные и моноблочные. В первом случае, система включает основные узлы, расположенные отдельно друг от друга.

Для их сопряжения используются воздуховоды и фасонные блоки. Для размещения компонентов системы моноблочного типа, используется единый корпус. Учитывая особенности и габариты блоков, установку желательно проектировать непосредственно при строительстве здания.

Виды приточно-вытяжных систем

Наиболее эффективными из вентиляционных систем, являются приточно-вытяжные, включающие в схему рекуператоры. Эти устройства представляют собой теплообменники, использующие энергию отводимого воздуха. При этом входной поток и отвод не вступают в непосредственный контакт. Рекуператор может быть роторным, пластинчатым или содержащим промежуточный теплоноситель. Роторный отличается высокой эффективностью, однако считается наиболее дорогим. Его использование неэкономично, когда наружная температура воздуха в холодный период не опускается ниже 15 градусов мороза. В то же время, приточно-вытяжные установки с роторными рекуператорами, применяемые в северных широтах, обеспечивают экономию энергозатрат на обогрев помещений вдвое. Пластинчатый вариант устройства более доступен и относится к бюджетному сегменту.

Установка с рекуператором

В холодное время года, входящий воздушный поток нагревается в помещении и при выходе отдает тепло вновь поступающему потоку. Отсутствие смешивания гарантирует постоянный приток свежего, чистого воздуха и удаление отработанного. Летом, в жару, устройство работает в обратном порядке. Теплый поток, попадая в помещение, охлаждается, и при выходе, отбирает тепло у вновь поступающего.

Общеобменная вентиляция циркуляционного типа представляет более дешевый тип. Воздух, поступающий снаружи получает тепло, непосредственно контактируя с отработанным.

При этом чистота воздуха в помещении уже не может быть такой, как в вышеописанном варианте. Циркуляционные системы не могут устанавливаться в зданиях, где в атмосфере возможно наличие угарных и горючих газов, токсичных веществ и прочих, опасных для жизни и здоровья компонентов.

Еще одним недостатком принудительной, циркуляционной вентиляции, является ее не эффективность с падением наружной температуры ниже нуля.

Самыми дорогими вариантами приточно-вытяжных установок с принудительной вентиляцией являются системы, оборудованные кондиционерами. Устройства позволяют регулировать температурный режим в помещении в широких пределах и обеспечивают комфортные условия круглый год. Система оснащена тепловым насосом и фильтрационным контуром, необходимым для очистки воздуха.

Каждая из принудительных вентиляций обеспечена системой управления. Наиболее дорогие варианты снабжаются датчиками и «умной» электроникой, способной регулировать режимы самостоятельно, согласно заранее заданной программе.

Для вентиляции зданий, особенно многоэтажных может использоваться не только механическая циркуляция воздуха. Перепад давлений внутри и с наружи помещения способен создать необходимый для проветривания поток. Устройство приточно-вытяжной вентиляции с естественной циркуляцией основывается именно на этом принципе. При этом учитываются следующие нюансы:

1. Для размещения воздухозаборника обычно выбирается сторона здания, которая чаще всего обдувается ветрами.
2. Отвод делается с противоположной стороны
3. Сам воздухозаборник оснащается дефлектором, усиливающим входящий поток.

Такая система отличается простотой конструкции и невысокой стоимостью. Однако простота исключает возможность экономии тепла и многих преимуществ, обеспечивающихся установками с принудительным типом вентиляции: ионизации, очистки, регулировки влажности.

Вывод

На сегодняшний день, приточно-вытяжная вентиляция с системой рекуперации является одним из наиболее перспективных видов обеспечения чистого воздуха и комфортной атмосферы в больших помещениях.

ventilyaciyadom.ru

видео-инструкция по монтажу своими руками, установка, устройство, стоимость, техническое обслуживание, нормы СанПиН, фото и цена

Для нормальной жизнедеятельности человека, внутри любого помещения необходим естественный  воздухообмен, который должен обеспечивать постоянный приток свежего, насыщенного кислородом воздуха снаружи, и удаление отработанного, насыщенного углекислым газом воздуха изнутри помещения.

Чтобы обеспечить нормальную циркуляцию воздуха внутри здания, сохранить естественный микроклимат, и при этом свести к минимуму потери тепла, при строительстве новых домов, и других построек, во всех помещения сразу же выполняется установка приточно вытяжной вентиляции необходимого типа.

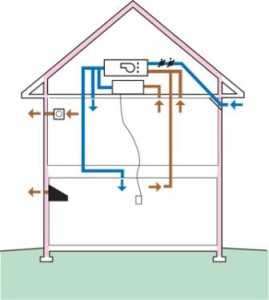

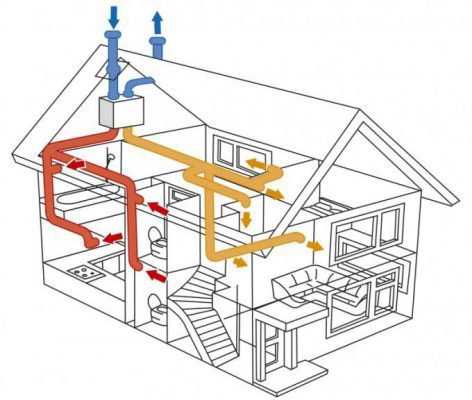

Схема принудительной вентиляции жилого дома.

Главные особенности приточно-вытяжной вентиляции

Для того чтобы самостоятельно выполнить монтаж приточно вытяжной вентиляции в том или ином помещении, прежде всего необходимо правильно понимать все функции, которые она должна выполнять в зависимости от того, для каких целей данное помещение будет использоваться.

Чтобы читатель смог без проблем справиться с этой несложной задачей, в настоящей статье будет представлено краткое руководство, в котором подробно описаны все особенности вентиляционных систем, используемых в индивидуальном жилищном строительстве.

Схема расположения воздуховодных каналов в жилой квартире.

Назначение системы вентиляции

В проектно-конструкторской документации на строительство зданий существуют специальные нормы СанПиН по приточно вытяжной вентиляции, предназначенной для нормализации воздухообмена в закрытых помещениях, однако кроме обеспечения нормальной жизнедеятельности человека, они выполняют еще некоторые важные функции.

1. Постоянный приток свежего воздуха способствует нормальной циркуляции воздуха внутри помещения и обеспечивает благоприятный устойчивый микроклимат.
2. Вытяжная вентиляция на кухне, в ванной комнате, туалете, бане, а также в подсобных помещениях способствует быстрому удалению неприятных запахов, дыма, пара, и прочих нежелательных побочных продуктов.
3. Проветривание складских помещений, например, сарая, амбара или кладовки обеспечивает нормальную влажность и оптимальные условия хранения внутри помещения.
4. Направленное движение воздуха в скрытых полостях (теплоизоляционная прослойка, подпольное или подкровельное пространство) способствует удалению водяного пара, и препятствует образованию конденсата, тем самым сохраняя теплоизолирующие свойства материалов.
5. Естественная циркуляция воздуха в погребах и подвалах помогает поддерживать постоянный температурно-влажностный режим в помещении на протяжении всего года, обеспечивая длительную сохранность пищевых продуктов.

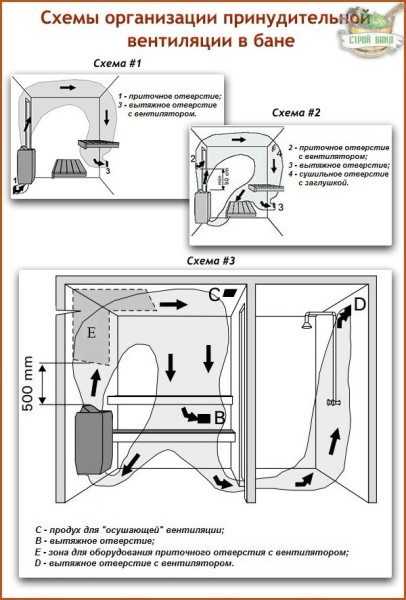

На фото показана схема принудительного проветривания парной и моечного отделения бани.

Устройство вентиляционной системы

Любая система вентиляции должна состоять как минимум из двух сквозных отверстий, расположенных в противоположных стенах помещения. Входное отверстие служит для притока свежего воздуха снаружи, а выходное – для выхода отработанного воздуха из помещения.

Свежий воздух с улицы поступает внутрь через входное отверстие, смешивается с воздушными массами внутри помещения, а затем его излишки, вместе с отработанным воздухом удаляются наружу через выходное отверстие.

По своему принципу действия, устройство приточно вытяжной вентиляции может быть двух типов – с естественным и принудительным движением воздуха.

Схема пассивного проветривания жилого дома.

1. Естественная циркуляция воздуха возникает за счет разницы атмосферного давления между входным и выходным отверстиями. Чтобы обеспечить максимальную эффективность подобной системы, входное отверстие должно располагаться как можно ближе к полу, а выходное должно находиться в самой верхней точке помещения.
2. Принудительная циркуляция воздуха является более эффективной за счет того, что для подачи и удаления воздуха из помещения используется нагнетательный или вытяжной электрический вентилятор. В зависимости от места установки рабочего механизма и направления движения воздушного потока, принудительная система может быть трех видов: приточная, вытяжная и приточно вытяжная механическая вентиляция помещений.

Устройство простейшего бытового вентилятора.

Совет! Принудительная циркуляция воздуха необходима в помещениях с повышенной влажностью, высоким уровнем пыли, а также в тех местах, где возможно образование большого количества дыма и водяного пара, например над кухонной плитой, в парной и в моечном отделении бани, а также в гараже, туалете или погребе.

Конструктивные элементы приточно-вытяжной вентиляции

Сама по себе конструкция приточно-вытяжной вентиляционной системы представляет собой два независимых воздуховодных канала, один из которых служит для притока свежего воздуха, а второй – для удаления отработанной воздушной смеси.

Для эффективной и взаимосвязанной работы всей системы, конструкция каждого из каналов включает в себя несколько вспомогательных устройств и механизмов.

1. Наружные воздухозаборники, оборудованные решетками, устанавливаются на приточном тракте системы и служат для подачи в каналы холодного атмосферного воздуха.
2. Воздуховодные каналы служат для приема, распределения и транспортировки воздушного потока на всем протяжении вентиляционной системы.
3. Фильтры механической очистки устанавливаются на входе приточного тракта системы и служат для очистки воздуха от крупного мусора, пыли, и прочих механических примесей.

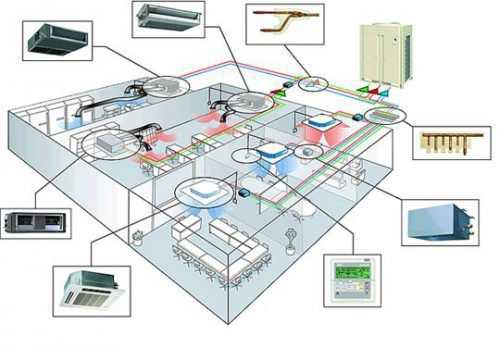

Общая схема вентиляционной системы.

4. Осушители и рекуператоры также устанавливаются на входе и служат для подготовки воздушной смеси, а именно для удаления излишней влаги и придания ей необходимой температуры за счет тепла выходящего отработанного воздуха.
5. Осевые и центробежные вентиляторы могут быть установлены как на входе, так и на выходе системы, в зависимости от ее назначения и конструктивных особенностей. Их задача заключается в перемещении воздушного потока с нужной скоростью в нужном направлении, а также поддержании необходимого рабочего давления в системе.
6. Электронные системы управления, которые контролируют параметры работы всей системы в целом, и тем самым автоматически поддерживают оптимальный микроклимат внутри помещения.

Кроме указанных устройств, каждая конкретная система включает в себя различные вспомогательные механизмы, например воздушные клапаны, распределители, шумоподавители, подогреватели, охладители или увлажнители воздуха, а также множество элементов монтажной и соединительной фурнитуры, поэтому конечная стоимость приточно вытяжной вентиляции рассчитывается индивидуально, в зависимости от сложности монтажа и технического проекта.

Принцип действия простейшего рекуператора.

Обратите внимание! Современные вентиляционные системы для жилых помещений включают в себя блок антибактериальной очистки, в котором установлен ультрафиолетовый излучатель для обеззараживания приточного воздуха, а также ионообменный фильтр с частицами серебра, поэтому цена таких устройств может быть достаточно высокой.

Оборудование приточно-вытяжной вентиляции в жилом доме

Для того чтобы своими руками установить эффективную систему приточно-вытяжной вентиляции в собственном доме, в бане, в гараже или в погребе, необходимо строго придерживаться определенных норм и правил, разработанных с учетом динамики движения воздушных потоков и требований техники безопасности.

1. Мощность и производительность электрических вентиляторов, а также длину и сечение воздуховодных каналов нужно подбирать по специальным таблицам, исходя из общего объема проветриваемого помещения.
2. В случае установки вытяжного вентилятора должен быть обеспечен свободный приток воздуха через вентиляционные каналы, форточки, механические проветриватели, и прочие вентиляционные устройства.
3. Все входные и выходные отверстия по всей своей площади должны быть закрыты решетками и сетками с мелкой ячейкой, которые будут препятствовать попаданию в систему крупного мусора, мелких домашних животных, грызунов, насекомых, и т.п.

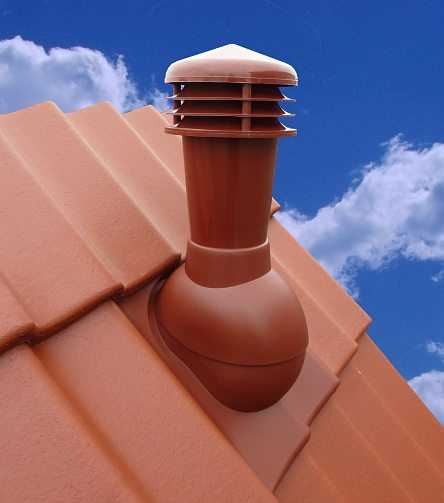

Выходное отверстие вытяжного воздуховодного канала на кровле здания.

4. Уровень забора чистого атмосферного воздуха должен располагаться на высоте не ниже 2 м. от уровня земли, а выброс отработанной воздушной смеси должен находиться немного выше уровня конька кровли жилого дома.
5. Движение воздушного потока внутри жилого дома должно быть направлено от жилых помещений в сторону коридора, кухни или санузла.
6. Направление движения воздушных масс, как в жилых, так и в нежилых помещениях, включая баню, погреб или санузел, должно проходить от нижней части входной двери, к верхней части противоположной стены комнаты.
7. Для того чтобы можно было выполнять плановое техническое обслуживание приточно вытяжной вентиляции, все скрытые узлы и элементы конструкции должны быть оборудованы съемными смотровыми люками.

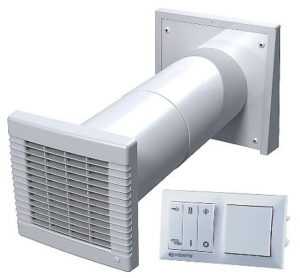

Компактная система вентиляции для жилого дома со встроенным рекуператором.

Заключение

Напоследок необходимо отметить, что для эффективного использования энергосберегающих функций, в отапливаемых жилых помещениях рекомендуется использовать приточно-вытяжные вентиляционные системы, оборудованные блоком рекуперации тепла отработанной воздушной смеси.

Для того чтобы получить более детальную информацию по этому вопросу, можно посмотреть видео в этой статье или почитать похожие материалы этой тематики в других статьях на нашем сайте.

gidroguru.com
