Фрезерный мини станок по металлу – разновидности фрезеровочной техники, выбор оборудования для работы с металлом и деревом

Содержание

разновидности фрезеровочной техники, выбор оборудования для работы с металлом и деревом

Простые в использовании универсальные мини-фрезерные станки предназначены для работы с деревом, пластмассой, металлами и различными материалами. С помощью такого компактного оборудования можно качественно обрабатывать детали, а предлагаемая техника пользуется популярностью как в ремонтных мастерских, так и у обычных домовладельцев, которые занимаются фрезерные и столярными работами. О выборе фрезерного станка для домашней мастерской можно узнать здесь.

Предназначение мини-фрезеров

Сегодня в продаже можно найти универсальные модели, которые предназначаются для работы как с металлом, деревом и древесиной, так и узкоспециализированные мини-станки, способные работать только с тем или иным материалом. Использование мощных двигателей и специальная конструкция рабочей головки позволяет компактному оборудованию выполнять различные работы по обработке заготовок.

С помощью мини-фрезеров можно выполнять следующие работы:

Сверление.
Фрезерование.
Зенкерование.
Гравировку.
Выполнение отверстий.

Перенастройка станков не представляет особой сложности, поэтому с использованием такого агрегата справится каждый домовладелец, который ранее даже никогда не имел опыта работы с подобным мини-станком.

Это оборудование используется в автосервисах, в мастерских, где выполняют ремонт бытовой техники, станок будет незаменим в подсобном хозяйстве и пригодится каждому дачнику.

Из преимуществ мини-устройств можно отметить следующее:

Доступный уровень цен.
Работа от бытовой электросети.
Небольшое потребление электроэнергии.
Минимальный уровень шума.
Простота обслуживания техники.
Небольшой вес, компактные размеры.
Широкие возможности по использованию техники.

Сегодня многие покупатели по достоинству оценили широкие возможности по использованию фрезеровочных станков по металлу, их компактные габариты, доступную стоимость и простоту эксплуатации. В продаже имеются различные модели такого оборудования, что позволяет подобрать как относительно простые варианты техники, так и станки, которые полностью автоматизированы и позволяют работать с ними на профессиональном уровне.

Классификация компактных станков

Выбирая ту или иную модель техники, необходимо обратить внимание на ее предназначение, функциональные возможности, качество исполнения и показатели мощности. Сегодня существует несколько основных классификаций мини-фрезеров, что позволяет с легкостью подобрать такое оборудование, которое будет полностью отвечать всем запросам их владельцев.

По точности обработки деревянных и металлических изделий все мини-фрезеры принято разделять на три основных категории:

Высокая точность обработки.
Повышенная точность.
Среднее качество.

Большинству домовладельцев, которые используют такие станки в бытовых целях, будет достаточно установок со средней и повышенной точностью. А вот если работы выполняются профессионалами и требуется максимально возможное качество обработки деталей, то необходимо приобретать модели техники, имеющие максимально высокий класс точности работы.

По типу обработки мини-фрезерные настольные станки разделяются на следующие группы:

Консольные горизонтальные. У станков данного типа исполнительный инструмент фиксируется в одной точке и перемещается по салазкам горизонтально. Рабочая головка у горизонтальных консольных моделей неподвижна, а перемещается столешница с закрепленной деталью.
Вертикальные консольные модели имеют расположенный в вертикальной плоскости исполнительный инструмент, который может поворачиваться и передвигаться в одной плоскости.

Универсальные консольные отличаются простотой работы. У таких моделей столешница может поворачиваться с заготовкой на нужный угол.
Консольные широкоуниверсальные. Оборудование имеет установленный горизонтально исполнительный инструмент, две дополнительных головки, которые вращаются в двух плоскостях.
У продольно-фрезерных разновидностей техники рабочая поверхность двигается в продольном направлении по специальным рельсам. Стойки и рабочие органы могут двигаться поперёк и в вертикальном направлении.
В безконсольных устройствах исполнительные инструменты перемещаются только в вертикальной плоскости.
Станки карусельного типа, или как их еще называют непрерывно действующие, оснащаются расположенными вертикально исполнительными инструментами, с возможностью их перемещения в вертикальной плоскости. Используемая столешница с закрепленными для обработки деталями может вращаться вокруг своей оси.

Объемные установки полностью контролируются автоматикой и работают как копиры, позволяя изготавливать большое количество одинаковых изделий.
Шпоночные станки оснащаются вертикальным шпинделем, который вращается дополнительно вокруг своей оси и двигается планетарно. Вся работа таких установок контролируется автоматикой, что позволяет существенно упростить обработку деревянных и металлических заготовок.

Выбор того или иного типа мини-фрезеровального станка будет зависеть от работ, которые планируется выполнять на таком оборудовании. Для бытового использования рекомендуются горизонтальные и вертикально консольные, а также универсальные модели, которые отличаются качеством обработки деталей и чрезвычайно просты в работе и обслуживании.

Агрегаты с ЧПУ

Мини-фрезерные настольные станки с ЧПУ — это высокотехнологичное оборудование, в котором все управление осуществляется с помощью соответствующего программного обеспечения. Станок подключается через блок управления к компьютеру, что позволяет загружать новые программы работы или изменять уже имеющиеся данные. В последующем вся работа на фрезерном станке по металлу будет осуществляться в полном соответствии с загруженными установками.

Управление техникой может осуществляться следующими программами:

Позиционными.
Контурными.
Многоконтурными.
Комбинированными.

Техника данного типа отличается универсальностью и простотой использования, а за счёт наличия мощного двигателя и качественных рабочих головок удается быстро и максимально точно обрабатывать детали, используя такую технику в качестве копира. Если ранее настольные мини-фрезерные станки использовались лишь в промышленных целях и имели высокую стоимость, то сегодня в продаже можно подобрать бытовые модели, которые чрезвычайно функциональны и позволяют в домашних условиях выполнять качественную обработку деталей по заданным программам и предустановкам.

Фрезерно-гравировальные модели

Отличительной особенностью фрезерно-гравировальных станков является невысокая мощность привода и наличие ЧПУ. По своему устройству такие агрегаты полностью аналогичны настольным фрезерам. Они могут использоваться для работы с деревом или металлом, осуществляют разрезание тонких материалов, в том числе пластика, кожи и фанеры. Мини-станки для фрезерно-гравировальных работ используются в бытовых целях, а также для изготовления различных ювелирных изделий, сувениров и мелкой объёмной рекламы.

Принцип работы оборудования

Все фрезеровочные станки по металлу вне зависимости от их размеров и мощности функционируют по единому принципу. Детали обрабатываются фрезами, которые могут отличаться своей формой и размерами. Заготовка неподвижно фиксируется на рабочей поверхности, после чего обрабатывается фрезой. Сами фрезы изготавливаются из сверхпрочных материалов, устанавливаются в патрон, закрепленный на шпинделе. При включении станка крутящий момент от электрического двигателя передаётся шпинделю и установленной на нём фрезе.

Большинство моделей настольных мини-станков выполняются с вертикальным расположением исполнительного инструмента, что позволяет упростить конструкцию оборудования, обеспечивая максимальную возможную точность обработки. У профессиональных моделей может быть вертикальное и горизонтальное размещение исполнительных головок, что позволяет осуществлять обработку заготовок сразу в нескольких плоскостях.

Привод осуществляется от мощного шагового электромотора, который может быть напрямую или через шестеренки соединён со шпинделем. Большинство моделей станков имеет возможность ступенчатого и плавного изменения мощности, что позволяет использовать их для обработки различных материалов, в том числе пластмассы, дерева и металла.

Наибольшее распространение сегодня получили мини-станки, у которых при обработке рабочая головка опускается и приподнимается, что и позволяет осуществлять фрезерование заготовок. Также в продаже можно найти модели мини-станков, у которых имеется подвижный стол. Столешница с закрепленной заготовкой передвигается параллельно фрезе, что обеспечивает трехмерную обработку деталей.

Основные характеристики техники

При выборе мини-станков необходимо обратить внимание на основные характеристики фрезеров, исходя из чего и следует делать выбор. Из основных параметров такой техники можно отметить следующее:

Показатели мощности оборудования. Для работы с металлом необходимо подбирать фрезеры, мощностью в 400 Вт и более. Установки мощностью 200−400 Ватт предназначаются для работы с древесиной.
Размеры рабочей столешницы. У мини-станков рабочая столешница может выполняться с размерами от 15х35 сантиметров до 15х65 сантиметров. Выбор будет зависеть исключительно от того, с какими заготовками планируется работать на агрегате.

Ход шпинделя и расстояние до него.
Производительность фрезерного станка и скорость вращения шпинделя.
Вес и габариты агрегата.

Функциональность и универсальность использования такого мини-станка будет напрямую зависеть от разновидности установленной фрезы. Это инструмент для резки, который оснащается острыми и прочными зубцами.

Качественные фрезы выполнены из сверхпрочных материалов, а расположение зубцов у них такого, что зубья включаются в обработку не одновременно, а поочередно. В настоящее время существуют различные виды фрез, которые предназначаются для тех или иных видов работ.

Для выполнения канавок, выемок и пазов используют базовые, дисковые, угловые и концевые фрезы.
Обработка поверхности осуществляется цилиндрическими и торцевыми инструментами для резки.
Для фасонных поверхностей используют соответствующие фасонные фрезы.

Модульные, дисковые и пальцевые фрезы предназначены для обработки колес и выполнения зубцов.

Правильно подобрав используемую фрезу, можно будет обеспечить качество работы на мини-станке, режущий инструмент будет отличаться надежностью, износоустойчивостью, а острые кромки зубьев не будут стачиваться, качественно обрабатывая различные детали из металла и древесины.

Миниатюрный фрезерный станок — это универсальное и простое в использовании оборудование, которое с одинаковым успехом используется профессионалами и обычными домовладельцами в бытовых целях. Можно подобрать такую технику, которая будет различаться своей мощностью, конструкцией, предназначением и типом. Выбор следует делать исходя из предполагаемой работы на станке, что и позволит приобрести качественную технику, которая будет сочетать функциональность и простоту эксплуатации.

obrabotkametalla.info

Маленькие фрезерные станки по металлу

Фрезерные станочки

(Из книги Е. Васильева «Маленькие станки»)

Итак, выше был дан некоторый обзор основных токарных и комбинированных станков. А фрезерные станочки пока остались без внимания.

Про фрезерную обработку и станки я знаю меньше, так как непосредственно работал на токарных и координатно-расточных станках и обрабатывающих центрах. Но общее представление есть, так как довелось достаточно поработать на разных заводах, начиная учеником токаря и закончив наладчиком станков 6-го разряда. Так что всё мною изложенное, с одной стороны, чисто моё мнение, а с другой стороны, всё-таки достаточно квалифицированное, как я надеюсь.

Если говорить о пользе в хозяйстве маленьких станков, то я представляю себе маленький токарный, но к нему в паре фрезерный станок среднего размера. То есть если маленькие деталюшки точить на токарном, то фрезерные операции на этих деталюшках можно большей частью сделать наждаком, бормашиной или напильником (конечно разговор не о производстве, а о домашнем применении). А вот та штука, куда эти сделанные детальки вставятся и вкрутятся (корпусная деталь), чаще окажется уже не такая и маленькая.

Кроме того, при изготовлении примерно одинаковых по размеру деталей, токарная обработка значительно мягче фрезерной, так как стружка снимается непрерывно. А фрезерная обработка более жесткая, так как фреза снимает стружку прерывисто (отдельно каждым зубом) и возникают ударные нагрузки. Эти нагрузки приводят к вибрации фрезерного станка даже при обработке сравнительно маленьких элементов.

У токарных станков тоже не всё гладко получается, на некоторых токарных операциях, например при работе отрезным резцом, практически всегда не хватает жёсткости станка и инструмента, но в целом фрезерный станок «колбасит» сильнее токарного.

По этой причине фрезерные станки начинаются как бы не от маленьких, а от средних размеров. Совсем маленькие фрезерные станки (исключительно для часовых дел) всё же существуют, но встречаются редко.

Пример такого станка на фото, взятого с сайта http://members.surfeu.at/wefalck/tools/toolsmain.html.

Кстати, это очень интересный сайт — там и про токарные станочки есть что посмотреть. Но и этот часовой фрезерный «Dixi» значительно массивнее часовых токарных собратьев.

Для ещё одного примера, возьмём простую работу: вырезать на валу канавку под шпонку шириной 6 мм. Шпоночный паз 6 мм по стали — это работа для фрезерного станка обычного размера, не для маленького. Вал при обработке закрепляется в хороших тисках на столе совсем не игрушечного фрезерного станка.

В последнее время вокруг станков хобби класса появилось странное понятие «сверлильно-фрезерный». На мой взгляд, это сочетание слов вводит в заблуждение, так как часто применяется к обычному сверлильному станку, оснащённому координатным столиком. Для фрезерной обработки такой станок пригоден только условно. Сверлильный станок при сверлении не испытывает ни ударных нагрузок, ни бокового усилия на инструмент и не может быть альтернативой вертикально-фрезерному. Оба этих станка имеют внешнее сходство и похожую компоновку, но совершенно различны по своей сути.

И ещё раз повторюсь — фрезерный станок размером побольше, чем здесь представлены, будет, на мой взгляд, значительно полезнее, но для его размещения более подходит гараж, а не домашняя мастерская. Но раз уж у меня обзор про маленькие станки, и к ним есть интерес читателей, я немного напишу и про миниатюрные фрезерные станочки.

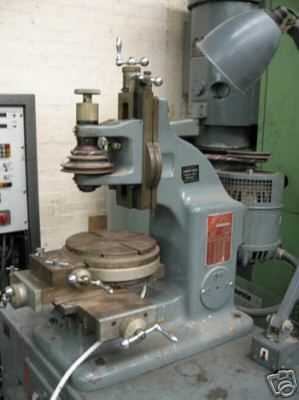

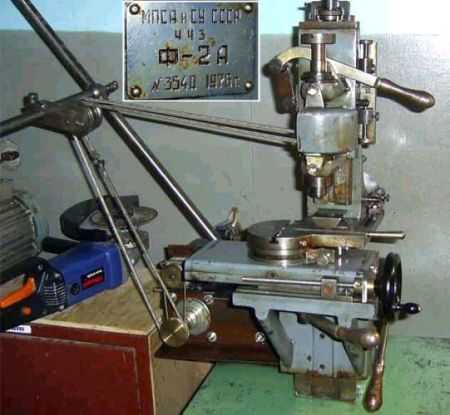

Продукт Челябинского Часового Завода. Название станка на табличке. Фото взято с сайта http://www.chipmaker.ru

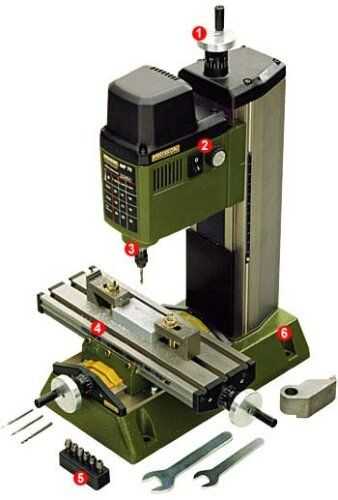

Микро-фрезерный станок MF70 Proxxon

Столик размером 200 х 70 мм. Двигатель 100 Ватт при напряжении 220-240 В вращает шпиндель со скоростью от 5000 до 20000 об/мин.

Вес около 7,0 кг. Цена: 311.59 EUR

Это совсем небольшой фрезерный станочек, но даже на его примере видно отличие фрезерного станка от сверлильно-фрезерного. Посмотрите на фото: какой тоненький инструмент, какого размера стол и обрабатываемая деталь, и какая при этом массивная колонна и основание станка. Фотография даёт наглядное представление о соотношении размеров деталей, инструмента и станка при фрезерной работе даже маленьким инструментом. Некоторый кажущийся запас жёсткости и внешней «массивности», как у этого станка — совершенно необходим для фрезерной работы и не является избыточным — только-только хватает для работы по цветному металлу.

Но основное применение этого микро-фрезерного станка в большей степени гравирование, чем настоящая фрезерная обработка. А для более серьёзной работы концевой 6-мм фрезой может быть использован станок BFW 40 Proxxon.

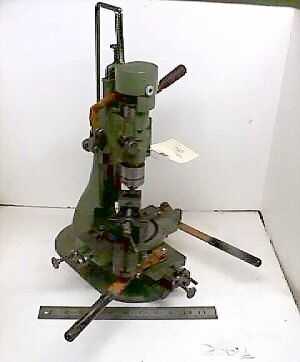

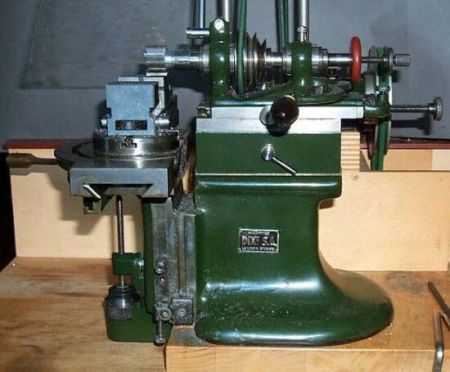

Часовой фрезерный станочек Dixi (такое название было в описании лота на аукционе), но, на мой взгляд, больше похож на Hauser

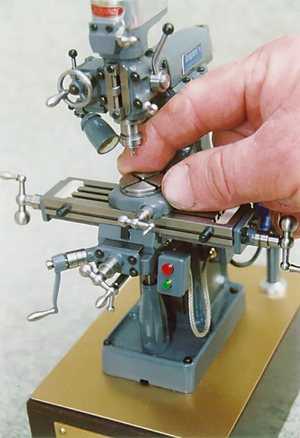

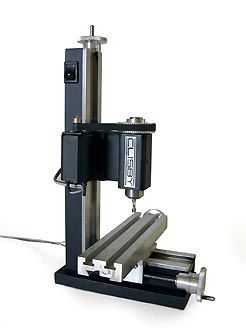

Пример маленького фрезерного станка для хобби применений. Это австралийский Clisby. Цена $350.

Столик станка имеет длину 153 мм и ширину всего 40 мм. Максимальное расстояние от стола до шпинделя 115 мм. Скорость вращения инструмента до 4000 об/мин. Двигатель 12 Вольт. Максимальный ток потребления 4 Ампера. Размеры станка: длина 160 мм, высота 265 мм, ширина 170 мм.

Фото с сайта http://www.clisby.com.au/

Вес фрезерного станочка Clisby менее 3 кг и стоимость доставки почтой из Австралии в Россию составит 45 долларов США.

* * *

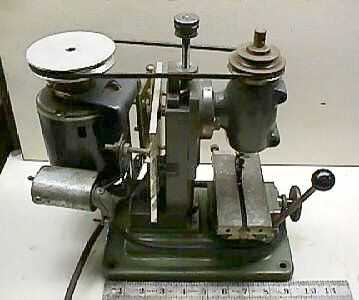

Ещё один часовой вертикально-фрезерный станочек.
Линейка рядом положена — дюймовая.

Часовой горизонтально-фрезерный станочек. Рядом лежит дюймовая линейка.

Маленький фрезерный ценой 380 долларов.

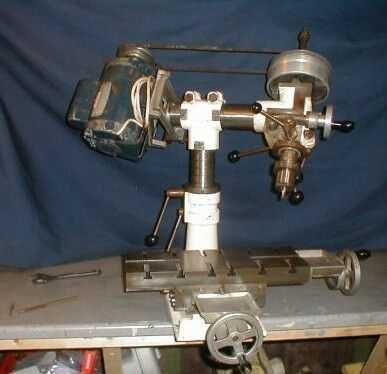

Интересная компоновка фрезерного: с такой шеей куда угодно можно дотянуться.

Показан красивый маленький горизонтально-фрезерный Hardinge Cataract 1920 года.
Фото с сайта www.lindsayengraving.com.

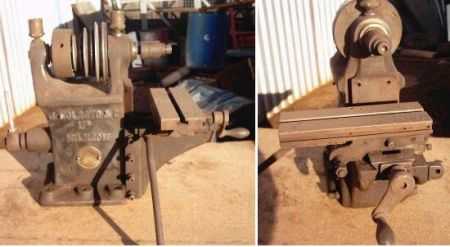

Небольшой настольный горизонтально-фрезерный станочек.

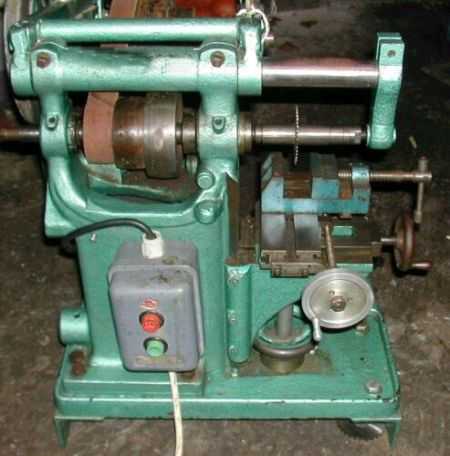

Маленький английский горизонтально-фрезерный станочек. Не так давно продавался на аукционе Ebay. Наверное, кто-то сейчас (2007г. – прим.) этот станочек восстанавливает.

Вот такой он и должен быть, вертикально фрезерный. Пусть он на вид — лилипут или карлик. Но даже при малом размере может быть основательность и достоинство, в отличие от тщедушной современной молодёжи на тонкой круглой ножке.

Источник: Е. Васильев «Маленькие станки»

stanok-kpo.ru

МИНИ ФРЕЗЕРНЫЙ СТАНОК по металлу [с ЧПУ и без ЧПУ]

На любом небольшом производстве и в частной мастерской обязательно найдут свое место [мини фрезерные станки по металлу], которые дадут возможность значительно расширить возможности и увеличить производительность труда.

В настоящее время обработка металла является одной из наиболее востребованных видов технологических операций, при помощи которой можно придать заготовке необходимую форму.

Мини станок по металлу — это универсальное устройство, целиком и полностью предназначенное для несерийного или мелкосерийного изготовления самых разных элементов своими руками.

Такой мини фрезерный универсальный агрегат может комплектоваться управляющим блоком ЧПУ, что значительно увеличивает его рабочие возможности и делает процесс обработки своими руками максимально удобным и практически полностью автоматизированным.

Станок данного популярного класса имеет настольный вариант исполнения и полностью приспособлен для работы своими руками, в том числе и в бытовых условиях.

Тот, кто профессионально занимается обработкой металлов, и нуждается в более функциональном оборудовании, на сегодняшний день может без проблем приобрести токарно-фрезерный мини станок, предназначенный для работы исключительно по металлу.

Токарно-фрезерные агрегаты также могут идти в комплекте с управляющим устройством ЧПУ и представляют собой настольный станок с компактными размерами.

Основные преимущества

Любой мини настольный фрезерный станок для работы по металлу своими руками, оснащенный устройством ЧПУ, должен быть в обязательном порядке наделен всем необходимым программным обеспечением, которое будет контролировать все его функции, и отвечать за точность проводимых операций.

Также следует заметить и то, что станки данной категории имеют достаточно высокую производительность, которая однозначно устроит их владельцев.

Видео:

Настольный станок, предназначенный для обработки металлов, в мини исполнении имеет простое управление, справиться с которым можно своими руками, кроме этого, он прост в своей эксплуатации, а порядок ухода за ним подразумевает обыкновенного типа операции, которые используются для оборудования данной категории.

Следует помнить, что фрезерный станок даже в мини исполнении является объектом повышенной опасности, а поэтому при работе за ним необходимо строго соблюдать все правила по технике безопасности.

Фрезерный, как и токарно-фрезерный агрегаты с управляющими блоками ЧПУ, оснащены некоторыми системами защиты, которые регулярно необходимо проверять на работоспособность.

Общий уровень безопасности таких устройств находится на высоком уровне даже в том случае, когда агрегат не имеет дополнительного блока управления.

Необходимо сказать, что при работе на мини станке, который оснащен устройством ЧПУ, участие человека сведено практически к минимуму, а значит, нет необходимости прилагать серьезные физические усилия.

Кроме этого, мини фрезерный, а также токарно-фрезерный станки при своей работе образуют минимальное количество отходов, что позволяет избежать образования отходов.

Настольный фрезерный агрегат потребляет небольшое количество электроэнергии за счет того, что его мощностные показатели имеют низкие параметры работы.

Все это говорит о том, что данное оборудование мини класса более экономически выгодно, чем промышленные агрегаты, использующиеся на крупных предприятиях.

Его функционального набора хватит для того, чтобы обеспечить эффективную обработку металлов на небольших предприятиях.

Характерные особенности

Фрезерный, а также токарно-фрезерный станок мини класса имеет компактные размеры, что позволяет установить его на небольшой территории.

Такие универсальные устройства незаменимы, когда требуется сделать разнообразные механизмы сложной формы или изготовить деталь интересной конфигурации.

Их очень часто используют для обучающих целей, на небольших производствах, а кроме этого, настольный вариант популярен в условиях дома.

Видео:

Фрезерный мини станок — это такое оборудование, которое максимально приспособлено для работы своими руками и обладает оптимальным соотношением стоимости и производительности.

Как обычный фрезерный, так и токарно-фрезерный станок с управляющим блоком ЧПУ в большинстве случаев приспособлен для работы от напряжения в двести двадцать вольт.

На таком оборудовании мини класса шпиндель имеет бесступенчатый регулятор скорости вращения.

Вообще его конструктивные особенности достаточно простые, что делает работу на них обоснованной в экономическом плане.

Небольшой мини станок фрезерного типа производит при работе сравнительно невысокий уровень шума. Стоит отметить и мобильность таких компактных устройств.

При необходимости они легко перемещаются с места на место, а кроме этого, их подключение и настройка также производятся в кратчайшие временные сроки.

Средний показатель мощности станков настольного исполнения составляет порядка трехсот ватт.

На мини оборудовании, оснащенном управляющими блоками ЧПУ, в большинстве случаев предусмотрена возможность регулировки частоты вращения рабочего инструмента, что только повышает его функциональные возможности и делает работу на нем более удобной и быстрой.

Как фрезерный, так и токарно-фрезерный настольные станки позволяют проводить точную обработку практически всех металлических изделий.

Единственным ограничением в этом случае являются общие габариты детали, которые должны соответствовать рабочим параметрам стола устройства.

Особенности функционирования

Даже обыкновенный фрезерный универсальный аппарат, предназначенный для работы с металлами, произведенный по современным технологиям, позволяет выполнять работу с высокой точностью.

Агрегаты, дополнительно оснащенные устройством ЧПУ, повышают этот показатель многократно, кроме этого, увеличивается и качество выполняемой операции.

Все это в точности относится и к токарно-фрезерным устройствам мини исполнения.

Видео:

Следует заметить, что настройка оборудования, оснащенного функциональным ЧПУ, производится всего один раз при подключении его к источнику питания.

В конструктивном плане технологичное ЧПУ собой представляет определенный набор тяг и роторов, которые отвечают за работу того или иного элемента аппарата.

Данный блок дополнительно имеет электронную плату, которая может программироваться на заданные режимы работы.

Это позволяет проводить обработку по металлу при минимальном участии оператора, что значительно ускоряет сам производственный процесс.

Самый обычный станок по металлу представляет собой рабочий стол, на поверхности которого раскреплены непосредственно само фрезерное устройство, а также все остальные составные элементы и органы управления.

Мини станки в большинстве своем проводят достаточно примитивные операции по металлу, однако, с большой точностью и высоким качеством исполнения.

Для них не составит труда провести рыхление и выравнивание поверхности по металлу, а также выполнить нарезание или счесывание.

Мини токарно-фрезерные станки абсолютно незаменимы на тех предприятиях, которые занимаются изготовлением дверей или каркасов на основе металла.

Кроме этого, они пользуются спросом и у автолюбителей и отлично работают в небольших цехах.

Высокий спрос на данный класс оборудования можно объяснить относительно невысокой стоимостью, компактными размерами, большими возможностями и простотой использования даже в условиях дома или гаража.

Устройство и конструкция

Станок по металлу фрезерной категории, выполненный в настольном варианте, состоит из некоторых стандартных элементов.

В обязательном порядке устройства данного класса включают в себя бобину, корыто, а также металлическую шпильку определенных размеров.

Видео:

Необходимый вращательный момент образует электрический двигатель небольшой мощности, который передает необходимое движение на рабочий орган фрезы при помощи ременной или цепной передачи.

Кроме этого, в его состав в обязательном порядке входят движущаяся и не движущаяся тяги, а также органы управления.

Любой фрезерный станок настольного исполнения исключительно по металлу может быть оснащен управляющим устройством, которое будет отвечать за обеспечение всех функциональных возможностей агрегата.

В таком универсальном устройстве регулировка оборотов производится за счет контрольной панели, которая, как правило, размещается на лицевой поверхности оборудования.

Крепление детали осуществляется в специальной бобине, которая получает необходимое движение от ротора устройства.

В ряде случаев фрезерный механизм устанавливается на движущейся тяге, что позволяет свободно перемещать режущий элемент в заданном направлении.

Видео:

Непосредственно перед началом обработки своими руками металлической поверхности станок следует тщательно настроить и проконтролировать работоспособность его рабочего органа.

Все выявленные неисправности рекомендуется устранить пред началом работ.

Обработку металла на настольном фрезерном станке необходимо проводить только в защитной одежде, соблюдая правила по технике безопасности.

rezhemmetall.ru

Мини фрезерные станки с чпу по металлу

Производим и продаем отечественные станки с ЧПУ по металлу: фрезерные, гравировальные, сверлильные, универсальные.

В каталоге нашего завода станки с ЧПУ представлены моделями с различным размером рабочего поля: мини-станки, настольные, малогабаритные и большие промышленные.

По конструктиву линейка оборудования представлена моделями с подвижным столом, портальными, вертикальными и другими координатными станками.

В базовой комплектации станки по металлу Роутер предназначены для 3d-обработки, а при наличии дополнительной оснастки позволяют вести 4-х и 5-ти осевую обработку.

Всё оборудование российское, соответствует ГОСТам и техническим регламентам таможенного союза, и выпускается нами самостоятельно на собственном производстве.

Кроме того, можно купить по доступным ценам и оснастить станок дополнительными опциями: 4-ой осью, глобусным столом, стойкой ЧПУ, системой подачи СОЖ, автосменой инструмента и другой оснасткой, которую мы также производим самостоятельно на своём заводе.

Станки с ЧПУ по металлу СК «Роутер»

Модельный ряд металлообрабатывающего оборудования СК «Роутер» представлен 3-х, 4-х и 5-ти координатными станками с числовым программным управлением.

В линейку входят как универсальные фрезерно-гравировальные станки с ЧПУ по металлу, предназначенные для выполнения большого количества производственных задач, так и оборудование специального назначения. К таким, в частности, относятся наши станки для ювелирных мастерских, предназначенные для высокоточной обработки драгоценных металлов.

Обрабатываемые металлы

Станки с ЧПУ «Роутер» позволяют обрабатывать огромное количество чистых металлов и сплавов. В том числе: титан, цирконий, конструкционную сталь, инструментальную сталь, латунь, медь, бронзу и прочие цветные металлы, чугун, алюминий, дюралюминий, нержавеющую сталь и многие другие материалы.

Фрезерные станки по металлу «Роутер»

Наши фрезерные станки с ЧПУ по металлу представляют собой современное промышленное оборудование, которое комплектуется высокоскоростными шпинделями, системами сбора охлаждающей жидкости, автоматической смены инструмента и другой высокотехнологичной оснасткой.

Станки с ЧПУ по металлу «Роутер» характеризуются высокой надежностью и производительностью, что обеспечивает за счет бесперебойной работы их быструю окупаемость при серийном выпуске какой-либо продукции. Именно поэтому наши станки хорошо востребованы на обрабатывающих предприятиях с отлаженной цепочкой производственных процессов.

Кроме как непосредственно для металлообрабатывающих операций, наши фрезерные станки с ЧПУ часто используются на производствах для широкоформатного раскроя и резки металла.

Настольные мини станки по металлу

Наряду со своими «старшими братьями» малогабаритные станки «Роутер» также отличаются высокой точностью и скоростью обработки. Поэтому наши настольные гравировальные станки с ЧПУ по металлу снискали свою популярность у производителей сувенирной и рекламной продукции, у ювелиров, у изготовителей табличек и знаков с надписями и других представителей малого бизнеса.

Также наши мини станки с ЧПУ по металлу пользуются спросом у исследовательских лабораторий научных институтов и экспериментальных производств при изготовлении опытных образцов продукции.

Станки с ЧПУ по ценам от производителя

Благодаря тому, что компания «Роутер» изготавливает оборудование, включая и значительную часть комплектующих, полностью на собственной производственной базе, мы можем предложить станки с ЧПУ по ценам, которые доступны даже частникам, работающим на дому, небольшим ювелирным мастерским и другим представителям малого предпринимательства.

Кроме того, у нас действуют программы по приобретению оборудования в лизинг и рассрочку, что дает возможность купить станок с ЧПУ на очень выгодных условиях, не оплачивая сразу всю стоимость оборудования, а распределив выплаты на комфортный для бизнеса период.

Также у нас можно взять станок в аренду и в последствии выкупить его в собственность. Подробности аренды и других условий приобретения станков с ЧПУ «Роутер» уточняйте у наших специалистов по телефону: +7 499 686 11 86

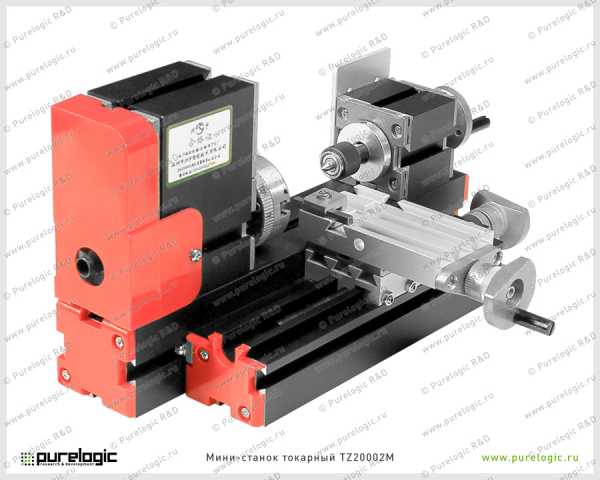

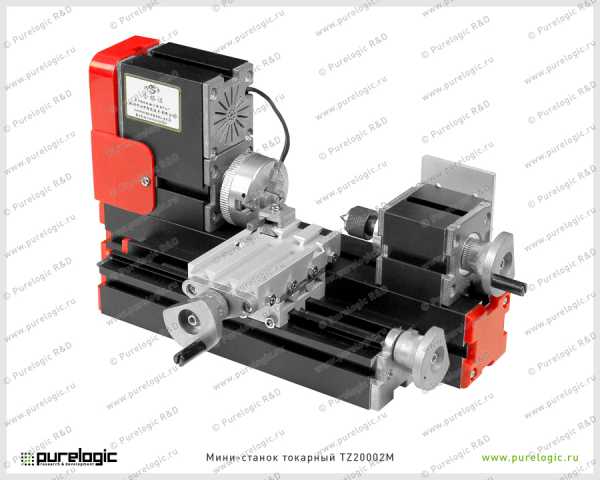

Мини-станок токарный TZ20002M, код p0000006894

19 444 с НДС

Компактный токарный станок с двигателем постоянного тока предназначен для обработки пластика, композитных материалов, дерева, цветных металлов (медь, алюминий, латунь и пр.). Все детали станка изголовлены из металла, из пластика сделаны только кожухи. Станок найдет применение при изготовлении опытных образцов деталей, в хоббийном деле, в кружках и в образовательных учреждениях для обучения работы на станках. Станок прост в эксплуатации, надежен и безопасен. Обращаем Ваше внимание, что все детали станка изготовлены из металла, из пластика сделаны только кожухи. На рынке представлены похожие станки по более низким ценам — но в большинстве случаев они выполнены из пластика, а не из металла.

Диаметр сверла (цанги):0.5-20мм
Продольные перемещения : 135/50/100мм
Скорость вращения шпинделя : 2000об/мин
Ширина Т-образного паза : 8мм
Размер стола : 123х100мм
Напряжение питания, ток : 12В, 5А
Мощность двигателя : 70Вт
Габаритные размеры : 300х300х350мм
Вес : 3.8кг.

Мини-станок сверлильный
Набор приспособлений и ключей
Блок питания 220В/12В
Руководство по эксплуатации.

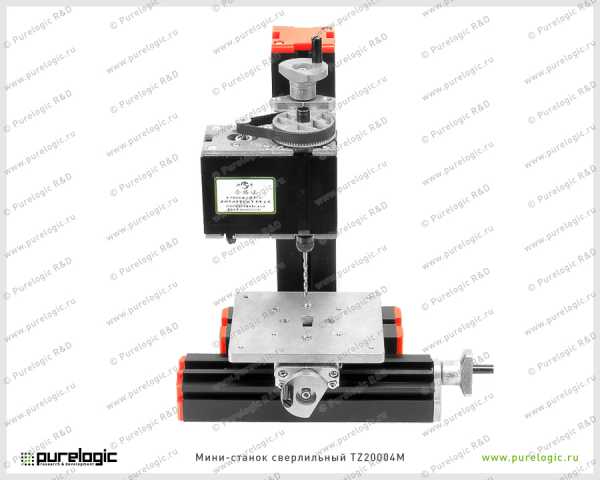

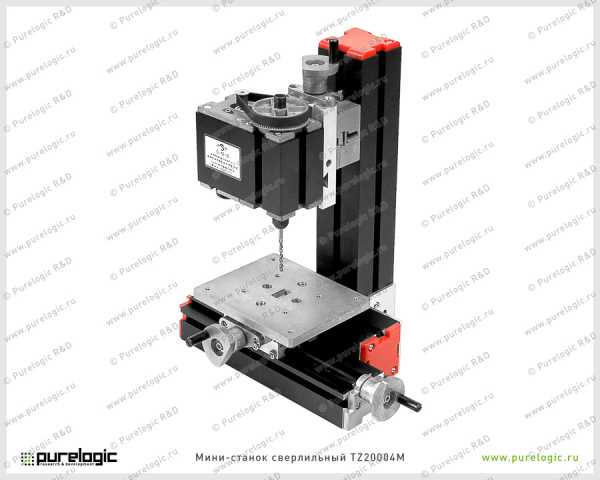

Мини-станок сверлильный TZ20004M, код p0000006895

15 735 с НДС

Компактный сверлильный станок с двигателем постоянного тока предназначен для работы с пластиком, композитными материалами, деревом, цветными металлами (медь, алюминий, латунь и пр.). Все детали станка изготовлены из металла, из пластика сделаны только кожухи. Станок найдет применение при изготовлении опытных образцов деталей, в хоббийном деле, в кружках и в образовательных учреждениях для обучения работе на станках. Станок прост в эксплуатации, надежен и безопасен. Обращаем Ваше внимание, что все детали станка изготовлены из металла, из пластика сделаны только кожухи. На рынке представлены похожие станки по более низким ценам — но в большинстве случаев они выполнены из пластика, а не из металла.

Диаметр сверла (цанги) : 0.5-6мм
Продольные перемещения : 135/50/100мм
Скорость вращения шпинделя : 2000об/мин
Ширина Т-образного паза : 8мм
Размер стола : 123х100мм
Напряжение питания, ток : 12В, 5А
Мощность двигателя : 70Вт
Габаритные размеры : 300х300х350мм
Вес : 3.8кг.

Мини-станок сверлильный
Набор приспособлений и ключей
Блок питания 220В/12В
Руководство по эксплуатации.

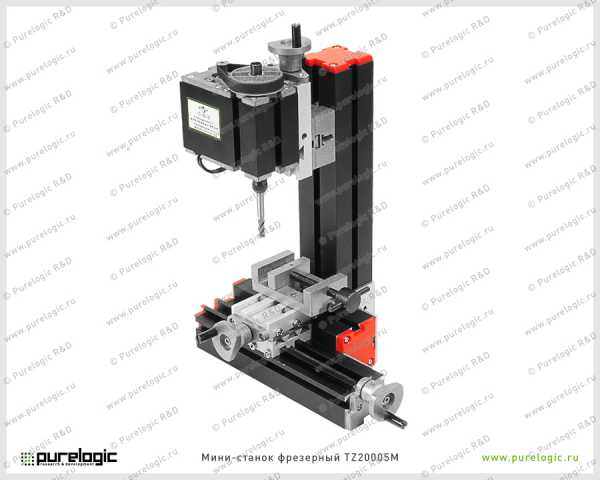

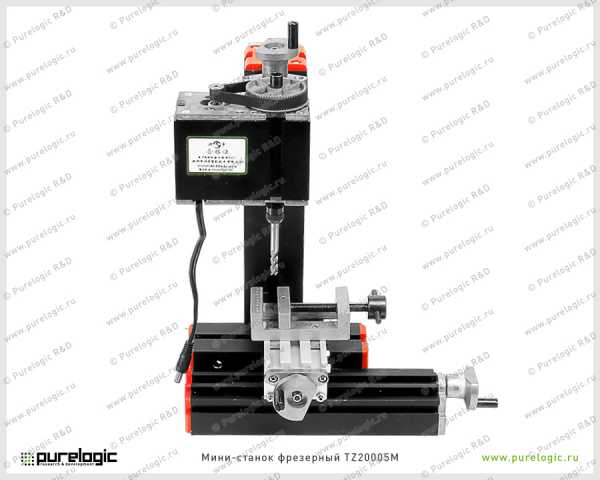

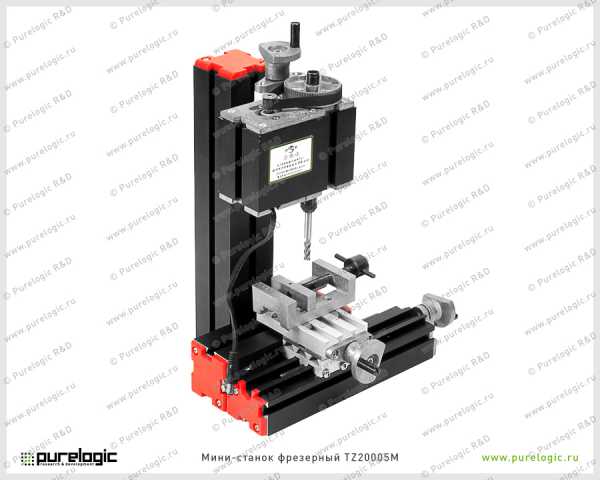

Мини-станок фрезерный TZ20005M, код p0000006896

18 227 с НДС

Компактный фрезерный станок с двигателем постоянного тока предназначен для работы с пластиком, композитными материалами, деревом, цветными металлами (медь, алюминий, латунь и пр.). Все детали станка изготовлены из металла, из пластика сделаны только кожухи. Станок найдет применение при изготовлении опытных образцов деталей, в хоббийном деле, в кружках и в образовательных учреждениях для обучения работе на станках. Станок прост в эксплуатации, надежен и безопасен. Обращаем Ваше внимание, что все детали станка изготовлены из металла, из пластика сделаны только кожухи. На рынке представлены похожие станки по более низким ценам — но в большинстве случаев они выполнены из пластика, а не из металла.

Диаметр сверла, фрезы (цанги) : 0.5-6мм
Продольные перемещения : 135/50/100мм
Диаметр сквозного отверстия шпинделя : 8мм
Скорость вращения шпинделя : 2000об/мин
Ширина Т-образного паза : 8мм
Размер стола : 88х50мм
Напряжение питания, ток : 12В, 5А
Мощность двигателя : 70Вт
Габаритные размеры : 330х200х150мм
Вес : 4кг.

Мини-станок фрезерный
Тиски не поворотные
Набор приспособлений и ключей
Блок питания 220В/12В
Руководство по эксплуатации.

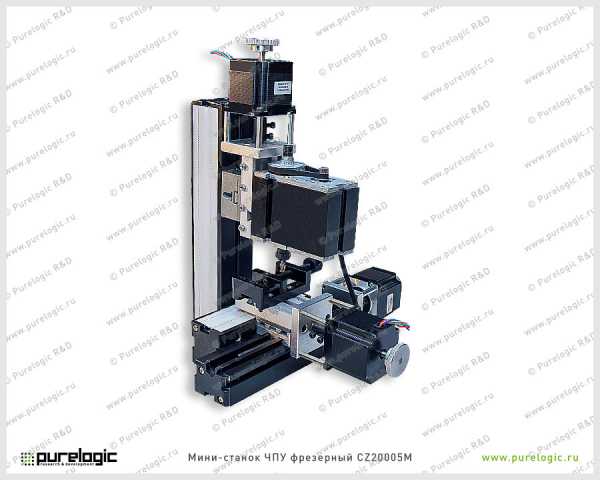

Мини-станок ЧПУ фрезерный CZ20005M, код p0000006898

27 092 с НДС

Компактный фрезерный станок с двигателем постоянного тока предназначен для работы с пластиком, композитными материалами, деревом, цветными металлами (медь, алюминий, латунь и пр.). Все детали станка изготовлены из металла, из пластика сделаны только кожухи. Станок найдет применение при изготовлении опытных образцов деталей, в хоббийном деле, в кружках и в образовательных учреждениях для обучения работе на станках. Станок прост в эксплуатации, надежен и безопасен. Электроника управления в комплект не входит и выбирается самостоятельно на нашем сайте.

Диаметр сверла, фрезы (цанги) : 0.5-6мм
Продольные перемещения : 135/50/100мм
Диаметр сквозного отверстия шпинделя : 8мм
Скорость вращения шпинделя : 2000об/мин
Ширина Т-образного паза : 8мм
Размер стола : 88х50мм
Напряжение питания, ток : 12В, 5А
Мощность двигателя : 70Вт
Габаритные размеры : 330х200х150мм
Вес : 4кг.

Мини-станок фрезерный
Тиски не поворотные
Набор приспособлений и ключей
Блок питания 220В/12В
Руководство по эксплуатации.

Набор мини-станков 8-в-1 TZ8000MG, код p0000006897

49 353 с НДС

Набор для сборки 8 компактных станков (одновременно можно собрать 3): фрезерный, токарный, сверлильный, шлифовальный, лобзик и пр. Станки предназначены для работы с пластиком, композитными материалами, деревом, цветными металлами (медь, алюминий, латунь и пр.). Все детали станка изготовлены из металла. Станки найдут применение при изготовлении опытных образцов деталей, в хоббийном деле, в кружках и в образовательных учреждениях для обучения работе на станках. Обращаем Ваше внимание, что все детали изготовлены из металла, из пластика сделаны только кожухи. На рынке представлены похожие станки по более низким ценам — но в большинстве случаев они выполнены из пластика, а не из металла.

Диаметр сверла, фрезы (цанги) : 0.5-6мм
Продольные перемещения : 135/50/100мм
Диаметр сквозного отверстия шпинделя : 8мм
Скорость вращения шпинделя : 12000об/мин
Ширина Т-образного паза : 8мм
Напряжение питания, ток : 12В, 5А
Мощность двигателя : 70Вт
Габаритные размеры упаковки: 450х350х180мм
Вес : 12кг.

Набор деталей и узлов для сборки 8 станков
Набор приспособлений и ключей
Блок питания 220В/12В
Руководство по эксплуатации.

Мини фрезеровочные станки, которые обеспечены программным управлением (ЧПУ), пользуются широкой популярностью у производителей, занимающихся изготовлением некоторых комплектующих деталей, для различных механизмов и определенных узлов, устанавливаемых на транспортные средства.

Фрезеровочные станки с ЧПУ. Настольные и малогабаритные.

Еще в недалеком прошлом, на малогабаритных станках вся обработка деталей из металла производились ручным способом. Немного позже появились станки, где большую часть операций уже выполнялись автоматически. Но в настоящее время все больше стали распространяться мини-станки обеспеченные программным управлением и автоматически выполняют практически все работы по обработке металла.

Заготовка жестко фиксируется на палубе рабочего стола станка, затем вводится определенная программа, после чего станок производит практически все операции по фрезерованию, выдерживая все заданные параметры по обработке деталей.

Фрезеровальные станки, обрабатывающие изделия из металла, производятся двух видов:

С консолью
Не имеющие консоли.

Самые популярные их них — это консольные станки. Удобство использования такого станка заключается в расположении обрабатываемой заготовки, которая жестко фиксируется на консоли, и все операции, по перемещению ее вдоль резца, производятся как раз консолью. При этом шпиндель с закрепленным резцом остается неподвижным.

На станках, не имеющих консоли, заготовка крепится к рабочему столу, который может перемещаться как вдоль станка, так и поперек. При этом резец также находится в движении по горизонтальной, либо вертикальной оси.

В память станка заранее заносится определенная информация, по которой программное управление выполняет практически все технологические процессы по фрезерованию заготовок. Для проведения определенных операций по фрезерованию металла, специально для таких малогабаритных станков, разработано несколько программ обеспечения (ПО).

Обеспечение локального типа.

Предназначается для группы станков выполняющих операции по сверлению и расточке. При этом в программную память станка вводятся только определенные координатные точки, которые должны подвергнуться обработке.

Обеспечение контурного типа.

Используется для фрезеровально-шлифовальных станков. В память закладывается информация о траектории движения фрезы при обработке детали.

Обеспечение комбинированного типа.

Это программное обеспечение используется в многоцелевых станках, которые относятся к токарно-фрезеровальному типу. Данное ПО, объединяет программы двух предыдущих видов обеспечения.

Обеспечение многоконтурного типа.

Это программное обеспечение, является довольно сложным программным управлением, так как может производить практически все функции обработки металлических деталей, которые присущи малогабаритным фрезерным станкам. Такая программа ЧПУ используется при управлении станков, которые относятся к широкоформатному типу.

Преимущества фрезеровальных станков.

Если сравнить автоматизированные сверлильно-фрезерные установки и фрезерные малогабаритные станки с программным управлением, сразу же будет понятно, что у последних имеется ряд своих положительных достоинств:

Небольшие габариты.
Невысокая стоимость.
Создает мало шума.
Минимальная вибрация при работе.
Конструктивная простота.
Универсальность.

Такие станки выдают высокую точность при обработке деталей, имеющих довольно сложную геометрическую фигуру. При этом процесс обработки происходит довольно быстро и качественно.

За процессом работы станка, снабженного ЧПУ следить только один оператор, который производит запуск компьютерной программы. То есть, существует возможность работы нескольких станков одновременно, под управлением одного человека.

Если в свое время оборудование, снабженное ЧПУ, использовалось только для промышленных целей, то на данное время оно активно применяется при обработке металлических деталей и заготовок из других материалов при частных мастерских.

Настольный фрезеровальный станок с ПУ вполне возможно изготовить своими силами непосредственно в гаражных условиях. Таких домашних мастеров довольно много, а станок фрезеровальный с ЧПУ довольно дорогой, по сравнению с обычным оборудованием.

Разновидность фрезеровочных малогабаритных станков.

Фрезеровальные мини-станки, снабженные системой ЧПУ, можно рассортировать таким образом:

Оборудование для работы металлическими заготовками.
Оборудование по обработке дерева.
Станки для фрезеровально-шлифовочных работ.

По сложности оборудования, малогабаритные фрезеровочные станки делятся на такие категории:

Станки, выполняющие сугубо фрезерные работы.
Станки фрезерно-шлифовочные.
Универсальные.
Фрезерно-токарные.
Фрезерно-сверлильные.

Фрезеровальные мини-станки могут успешно использоваться не только для обработки заготовок из металла, но также и дерева, камня, пластика и керамики.

mytooling.ru

ручной малогабаритный мини фрезерный станок в Москве

Мини фрезерный станок по металлу сегодня пользуется высокой популярностью ввиду своих отменных эксплуатационных характеристик, обширной сферы применения, а одновременно с тем и компактных размеров. Малогабаритный фрезерный станок по металлу применяется для осуществления следующих процедур:

фрезерование;
зенкерование;
сверление;
растачивание отверстий в заготовках из цветных и черных металлов, а также сплавов.

Почему станки стали столь востребованными?

Оборудование данного типа наиболее удобное в своем классе для удовлетворения целей и задач мелкосерийного или единичного металлообрабатывающего производства. Также его по праву можно назвать незаменимым при благоустройстве школьных и ремонтных мастерских или же станций по обслуживанию автомобилей.
В настоящее время они широко применяются на машиностроительных и станкостроительных предприятиях и позволяют эффективно справляться с любыми участками механообработки. Ручной фрезерный станок по металлу, представленный в ассортименте компании «Русстанко», выгодно отличается от своих аналогов, имеющих схожую стоимость, по уровню качества и удобству эксплуатации.
Станки с легкостью могут быть установлены в производственных или ремонтных помещениях, имеющих малую площадь. В подавляющем большинстве случаев оборудование не требует подключения к сети в 380 В, а имеет возможность работать под стандартным напряжением в 220 В.

Преимущества и характеристики оборудования

Фрезерно-гравировальный станок по металлу имеет ряд неоспоримых преимуществ, среди которых:

Относительно легкий вес оборудования, а также компактность его размеров.
Простота конструкции.
Экономичность ввиду низкого уровня энергопотребления.
Минимальный уровень шума.
Мобильность.

Остается лишь определиться с тем, где приобрести фрезерный станок по металлу, цена ведь в различных компаниях может варьироваться в несколько раз. Заглянув в каталог компании «Русстанко», вы сможете получить всю необходимую информацию относительно каждой из представленных моделей оборудования, а также уточнить ее стоимость и данные о наличии. Все оборудование, реализуемое компанией «Русстанко», имеет необходимые сертификаты, подтверждающие его высокое качество и степень надежности.

www.russtanko.ru

Особенности фрезерного мини станка для работы по металлу: преимущества и особенности эксплуатации

Фрезерные станки — востребованное оборудование, которое можно обнаружить практически в любой мастерской. Использование станков по металлу — возможность увеличить производительность труда, а кроме этого, расширить возможности по обработке металлов. Среди всех технологических операций, выполняемых для придания заготовке необходимой формы, эта является самой распространенной.

Чтобы иметь возможность без серьезных затруднений выполнять обработку металлических деталей в условиях частной мастерской, необходимо приобрести фрезерный мини станок по металлу. Это оборудование представляет собой устройство, отличающееся универсальностью своего применения. Оно используется главным образом для серийного изготовления различных деталей.
