Фрезерный станок (фрезер) с чпу по дереву

Содержание

В настоящее время область применения такого устройства, как фрезерный мини-агрегат с ЧПУ достаточно широка. Фрезерный мини-станок, оснащенный ЧПУ предназначен для производства разнообразных деталей из дерева.

Возможности представленного мини-агрегата довольно широки – он может быть использован для фрезерного формирования рельефных поверхностей на изделиях из дерева.

Фрезер с ЧПУ для резьбы по дереву

Такие мини-станки, оснащенные встроенным ЧПУ, в процессе производства проходят все этапы специальной сертификации для того, чтобы соответствовать всем нормативным требованиям безопасности.

Читайте также: «Как работает мини фрезер с ЧПУ по металлу?»

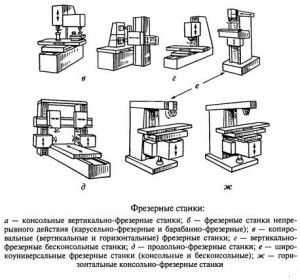

Виды фрезерных станков с ЧПУ по дереву

Фрезерный мини гравировальный настольный самодельный станок, оснащенный встроенным ЧПУ, способен выполнять целый ряд полезных задач, он:

  • разрезает;
  • просверливает;
  • рассчитывает расстояния между отверстиями.

Самодельный гравировальный агрегат со встроенным ЧПУ крепится на поверхности стола для фрезерного станка. При этом сам самодельный гравировальный станок с помощью фрезы осуществляет последовательность вращательных движений. Это приводит к разрезанию деталей из дерева.

Читайте также: какие модели кромочных фрезеров Макита самые популярные?

В зависимости от технических характеристик и особенностей устройства мини-станки с ЧПУ по дереву подразделяются на два основных класса: консольные и безконсольные. Они же в свою очередь могут быть:

  • широкоуниверсальными;
  • горизонтальными;
  • вертикальными.

Консольный самодельный гравировальный мини-станок является одной из самых популярных в настоящее время модификаций.

Консоль такого станка по дереву представлена в виде детали, на которой крепится рабочая заготовка. В процессе обработки дерева шпиндель фрезерного агрегата не совершает никаких поступательных движений.

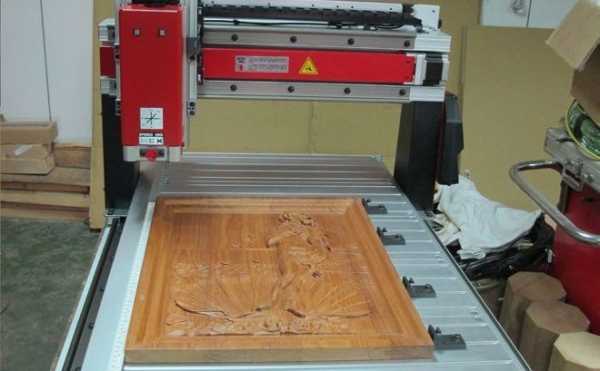

Фрезерно-гравировальный станок в процессе работы

Гравировальный самодельный настольный механизм устроен таким образом, что консоль передвигается по направляющим сатины, в процессе чего выполняются ее рабочие функции. Стоит отметить, что возможности такого аппарата, как настольный гравировальный станок достаточно велики.

Если брать во внимание особенности конструкции бесконсольного фрезерно-токарного станка, оснащенного ЧПУ, то его отличие от консольного будет выражаться в том, что самодельный рабочий стол с закрепленной на нем деталью способен осуществлять движение только в двух направлениях – поперечном и продольном.

В таком случае шпиндель обладает широким спектром движений, к которым относятся и вертикальные. Для обработки деталей из дерева применяются фрезерные станки оснащенные ЧПУ. В зависимости от набора выполняемых функций они подразделяются на:

  • настольно-фрезерные;
  • фрезерно-обрабатывающие;
  • широкоуниверсальные;
  • токарно-фрезерные;
  • сверлильно-фрезерные.

Все вышеперечисленные агрегаты оборудованы встроенным числовым программным обеспечением.

Читайте также: «Как работает 3D станок для резьбы по дереву?».

к меню ↑

Особенности станков со встроенным ЧПУ

Числовое программное обеспечение представляет собой процесс выполнения различных операций, которые предварительно были записаны на один из видов носителя.

Гравировальный фрезерный станок и его модификации оснащены четырьмя основными разновидностями таких программ. Они могут быть:

  • позиционными;
  • контурными;
  • комбинированными;
  • многоконтурными.

Позиционная схема нашла себе широкое применение в тех рабочих процессах агрегата по обработке дерева, когда для того, чтобы выполнить необходимый рабочий объем в устройство загружаются координаты только двух конечных точек.

Читайте также: устройство и классификация фрезерно-гравировальных станков с ЧПУ.

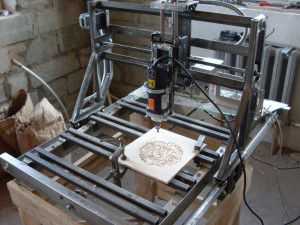

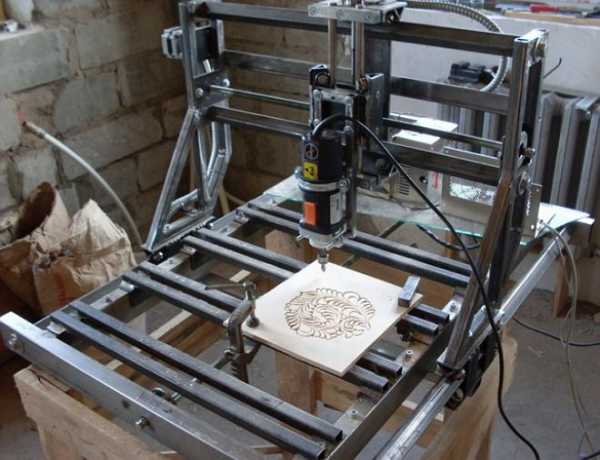

Пример сделанного своими руками фрезерного станка с ЧПУ

В большинстве случаев она используется в тех станках по дереву, которые выполняют сверлильные и расточные работы.

Контурная схема обеспечивает управление головкой по заранее заданной траектории. Как правило, представленная программа используется в круглошлифовальных станках.

Комбинированная схема объединяет в себе преимущества и алгоритмы позиционной и контурной программ. Как правило, эта программа используется при функционировании многоцелевых фрезерных станков. Наиболее сложной является многоконтурная система, которая контролирует все основные функции станка.

Как правило, она применяется в широкоформатных фрезерных станках. В связи с применением числового программного обеспечения в агрегатах, их уровень производительности повышается в 2-3 раза, что напрямую влияет на реализацию возможности для изготовления сверхточных деталей со сложными контурами.

Применение такого обеспечения способствует значительному сокращению сроков, необходимых для подготовки нужных заготовок. Это приводит к тому, что все детали изготавливаются достаточно быстро.

Благодаря наличию числового программного обеспечения можно с легкостью произвести расчет точного расстояния при изготовлении разнообразных деталей.

В рамках мебельного производства и в строительных компаниях такие фрезеровочные деревообрабатывающие агрегаты с ЧПУ считаются незаменимыми помощниками.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Стоит отметить, что наиболее современные модели устройств способны подвергать обработке не только дерево, но и материалы с применением ДСП. Мини-станки используются большинством их владельцев в качестве хобби.

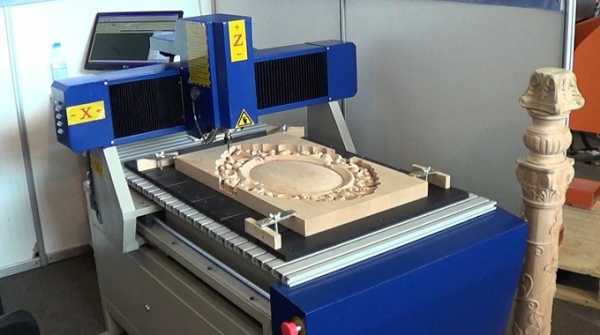

Комбинированный гравировальный станок по дереву

Они отличаются более низкой стоимостью по сравнению со стационарными агрегатами и имеют ограниченное количество программ и суженый функционал. Такое устройство отличается высоким уровнем мобильности, простотой конструкции и легкостью в эксплуатации.

Представленные агрегаты хороши в малогабаритном производстве. Они способны осуществлять все основные виды фрезерных работ, связанных со сверлением, расточкой и обработкой деталей.

Агрегаты вертикально-фрезерного типа со встроенным ЧПУ от настольных аналогов отличаются особенностями своей конструкции. Сверла и фреза таких аппаратов бывают:

  • фасонные;
  • торцевые;
  • концевые.

Представленные устройства могут производить обработку деталей, отличающихся большими габаритами.

Они могут осуществлять фрезеровку горизонтальных и вертикальных деревянных поверхностей. Как правило, такие устройства находят себе применение на больших производствах.

Широкоформатные агрегаты оснащены дополнительной головкой. Она способна производить поворот в любом необходимом направлении. Благодаря универсальности таких станков их можно применять в инструментальных и экспериментальных отраслях.

Читайте также: «Как работают координатно-сверлильные станки с ЧПУ?».

к меню ↑

Устройство фрезера с ЧПУ по дереву

Современное устройство такого типа представлено в виде достаточно сложного автоматизированного механизма, который обеспечивает фрезерование деревянных заготовок.

В структуру механических узлов включены автоматизированные элементы контроля и управления режимами обработки дерева. Особенность электронной системы заключается в том, что она базируется на готовых базовых алгоритмах ЧПУ.

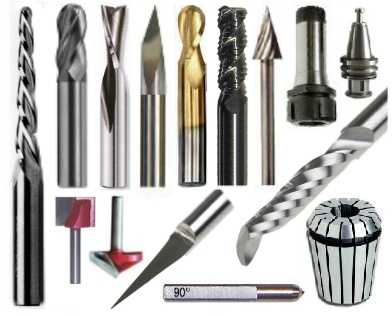

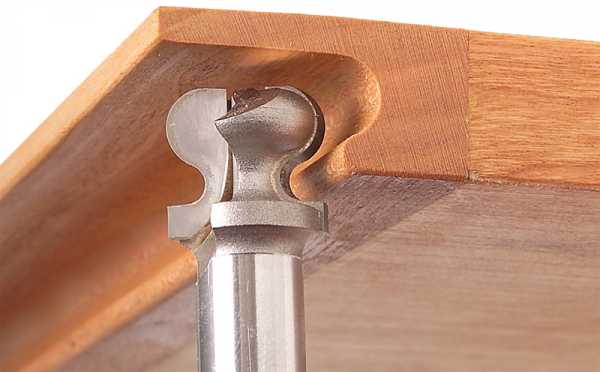

Фрезы для гравировальных станков с ЧПУ

Это в значительной мере упрощает работу с представленным оборудованием. Это связанно с тем, что станок функционирует в рамках заранее заданного алгоритма действия и при осуществлении всего цикла работы не нуждается во вмешательстве оператора.

Механическая часть системы агрегата состоит из таких деталей, как станина, рабочий стол, оборудованный зажимными приспособлениями, подвижной портал со шпинделем.

К шпинделю подсоединяется цанговый патрон с цангами для того, чтобы осуществить крепление инструмента. Рабочим инструментом такого станка является фреза, которая проводит всю необходимую работу с заготовкой.

Размеры режущей кромки фрезы могут быть разными и варьироваться в соответствии с задачами, поставленными в процессе обработки. Часть фрезы, находящаяся в цилиндре подвержена закреплению в корпусе цангового патрона, который, в свою очередь, прикреплен к валу шпинделя.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

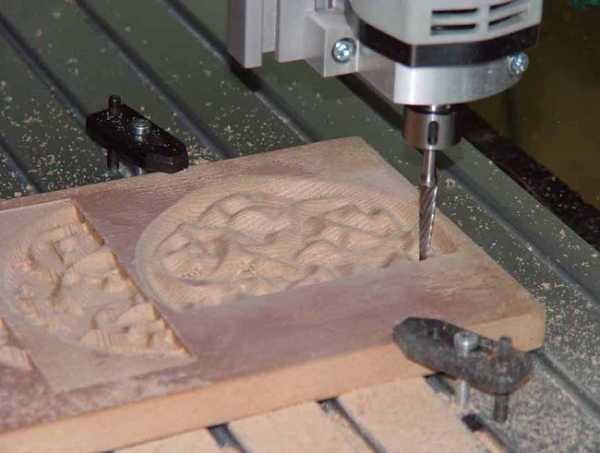

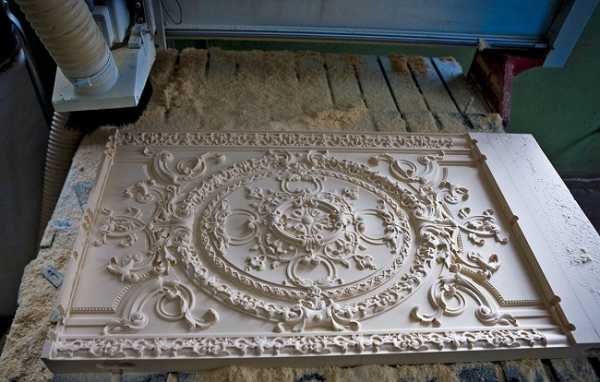

Гравировка по дереву на станке с ЧПУ

В процессе работы электромотор шпинделя осуществляет передачу крутящего момента и подает на фрезу вращательное движение. При соприкосновении с обрабатываемой поверхностью фреза способствует снятию верхнего слоя материала.

При рассмотрении электронной части устройства можно узнать о том, что она состоит из контроллера ЧПУ и вспомогательных электронных компонентов необходимых для соединения с цепью.

Для того чтобы обеспечивать более эффективное управление системой, самодельный агрегат укомплектовывается DSP-контроллером или напрямую подключается к персональному компьютеру. Все электронные детали работают под контролем индивидуального программного обеспечения.
к меню ↑

Преимущества оборудования

Большинство современных станков, оснащенных ЧПУ, обладают достаточно широким спектром функциональных возможностей.

Они способны обеспечить скоростную и высокоточную обработку и имеют достаточно широкий запас надежности и высокую степень удобства при эксплуатации.

Современные станки обеспечивают качественную и быструю обработку изделий

Высокий уровень точности при обработке дерева достигается благодаря автоматизации большинства процессов протекающих в системе. Увеличенный параметр жесткости агрегата реализуется благодаря уменьшению длины цепей кинематического типа и численности механических передач.

Высокий уровень надежности и бесперебойности в работе достигается благодаря увеличению уровня износоустойчивости всех деталей, находящихся в движении.

Этот уровень держится благодаря мерам, уменьшающим потери тепла и интенсивность механического трения. Современные станки с ЧПУ имеют целый ряд неоспоримых достоинств. Они выражены в:

  • экономии на трудозатратах и повышении общей производительности труда;
  • множественности при выборе автоматических циклов, в рамках которых устройство будет работать;
  • возможности изготовления деталей отличающихся сложной пространственной формой;
  • высокой степени повторяемости и точности фрезеровки.

Современный станок, оснащенный цифровым программным управлением, представлен в виде автоматической системы, которая может осуществлять высокоточную деревообработку.
к меню ↑

Как работает гравировальный фрезерный самодельный настольный станок с ЧПУ по дереву? (видео)

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » ЧПУ

ostanke.ru

Фрезерный станок с 3D ЧПУ по дереву

Содержание статьи:

Современные деревообрабатывающие станки со встроенным блоком ЧПУ представляют собой высокотехнологичное оборудование, с помощью которого можно выполнять множество операций. Однако даже автономные центры имеют ряд ограничений и особенностей эксплуатации, о которых нужно узнать подробнее.

Область назначения

Фрезерный станок с ЧПУ

Фрезерный станок для обработки деревянных заготовок с ЧПУ может иметь различную конструкцию. Но принцип работы у всех одинаков – режущий инструмент устанавливается на вращающийся вал. Перемещение фрезы по поверхности заготовки происходит при ее смещении или изменении положения инструмента. В последнем случае применяется движущаяся каретка, которая имеет три степени свободы.

Конструктивно фрезерные станки с ЧПУ для работы по дереву или аналогичных материалах имеют схожую конструкцию. Они состоят из силового агрегата, от которого вращательный момент передается на шпиндельную бабку. В моделях класса «Хобби» эту функцию может выполнять ручной инструмент, интегрированный в оборудование. Для изменения положения режущего инструмента относительно детали может выполняться по двум схемам – смещение заготовки или блока с фрезой. При этом учитывается количество задействованных координат.

Управление функциями осуществляется с помощью встроенного блока ЧПУ (CNC), который осуществляет смещение заготовки (инструмента) по заданной программе. Для этого в конструкции числового программного управления предусмотрена система ввода данных, а также интерфейс, на котором указывается текущий прогресс выполнения программы.

С помощью станков с ЧПУ для обработки дерева в 3D режиме можно выполнять следующие операции:

  • концевая обработка. Она заключается в формировании пазов, в том числе и сквозных, канавок, окон;
  • торцевое фрезерование. Этот метод необходим для обработки больших поверхностей;
  • фасонная обработка. Предназначена для изготовления профильных выемок сложной формы. Область применения – мебельные и оконные производства;
  • отрезные операции. Для этого применяются дисковые фрезы. Причем торец заготовки зачастую не ровный, а имеет определенную конфигурацию.

Для выполнения этих функций необходимо не только правильно подобрать оборудование, но и установить соответствующую фрезу. В большинстве моделей по дереву с ЧПУ для изготовления 3d выемок применяется несколько типов режущих инструментов. Это позволит выполнять полный цикл автоматической обработки за короткое время.

При выборе определенной модели CNC учитываются не только ее эксплуатационные качества, но и свойства материала обработки – плотность древесины, наличие допустимых дефектов. Важно, чтобы во время работы привод станка не испытывал перегрузок.

Основные технические характеристики

Виды фрезерных станков с ЧПУ

Станки по дереву с блоком ЧПУ для обработки заготовок, в том числе с функцией формирования 3D моделей, обладают эксплуатационными ограничениями. Они влияют на скорость обработки, требования к параметрам заготовки и на перечень выполняемых операций.

Область применения этого типа оборудования широка. Обрабатывающие центры могут устанавливаться на серийных производствах различной производительности, ремонтных мастерских, цехах по изготовлению рекламной продукции. Последний вариант предусматривает возможность формирования 3D форм из деревянных заготовок.

Для выбора подходящей модели рекомендуется обращать внимание на следующие характеристики оборудования:

  • габариты заготовок. Обрабатываемая деталь должна полностью помещаться на рабочей поверхности стола. В противном случае после выполнения цикла фрезерных операций в одной части необходимо будет вручную смещать ее относительно режущего инструмента. Также при превышении размеров заготовки нередко требуется перенастраивать параметры оборудования;
  • особенности конструкции. Прежде всего следует обратить внимание на материал изготовления и конфигурацию портала. На него устанавливаются деревянные заготовки. Эта часть оборудования должна не только выдерживать максимально допустимый вес, но и максимально гасить возникающие вибрации. Помимо максимальных показаний смещения шпиндельной головки по осям координат учитывается величина смещения фрезы по оси Z;
  • тип шпинделя. Для фрезерования 3D моделей необходимы специальные шпиндельные головки. Зачастую они имеют жидкостную систему охлаждения. В этом случае следует обращать внимание на марку производителя, а также принцип работы устройства;
  • типы двигателей. Для точной обработки рекомендуется использовать сервоприводы. Если же точность не является определяющим параметром – можно выбрать модели с шаговыми электродвигателями;
  • возможность установки нескольких фрез. Это напрямую влияет на производительность оборудования. Важно учесть посадочные размеры инструмента, а также способ их крепления в шпиндельную головку.

Для настройки оборудования используется специальное программное обеспечение. Зачастую оно поставляется вместе со станком по дереву с блоком CNC. Лучше всего выбирать варианты с русифицированным интерфейсом. При изготовлении 3D моделей необходимо проверить возможность создания программы для ее реализации.

При длительной эксплуатации шлифованные направляющие необходимо смазывать. Для этого лучше всего использовать встроенную систему подачи СОЖ или установить отдельный блок для выполнения этой функции.

Консольные фрезерные станки

Консольный станок

Этот тип оборудования является наиболее популярным в настоящее время. Конструктивно он состоит из неподвижной платформы (консоли), на которую устанавливается обрабатываемая деталь. Шпиндельная головка с фрезой располагается на движущейся каретке.

Деталь крепится на поверхности рабочего стола. После ввода программы и установки фрезы нужной конфигурации каретка смещается относительно заготовки. С помощью приводов шпинельная головка опускается для обработки материала, согласно введенной программе.

Особенности конструкции и эксплуатации консольных фрезерных станков с ЧПУ по дереву:

  • тип рабочего стола. Он может быть неподвижный или подвижный. Для обработки больших листовых материалов чаще всего используется конструкция первого типа.
  • устройства цифровой индикации. Они необходимы для передачи данных в блок управления о текущем расположении фрезы и заготовки. Таким образом происходит согласование выполнения операций. Для оптимальной работы достаточно 3 прибора цифровой индикации;
  • поворотная ось. С ее помощью выполняется обработка объемных фигур из дерева. Чаще всего подобное устройство является дополнительным компонентом. Возможность ее установки на оборудование проверяется еще на стадии приобретения.

Консольные фрезерные станки являются оптимальным вариантом для обработки листового материала. К ним можно отнести так называемые гравировальные модели 3D, которые предназначены для формирования объемного рисунка на поверхности заготовки.

Копировальный блок консольного центра необходим для сканирования оригинала и дальнейшего изготовления ее копии. Однако такое устройство чаще всего применяется для создания художественных скульптур и элементов интерьера.

Токарно-фрезерный станок

Токарно-фрезерная установка

Это одна из разновидностей фрезерного CNC оборудования, предназначенная для изготовления балясин, фигурных стоек и подобных им элементов. Конструктивно напоминает стандартный токарный станок, но с некоторыми отличиями.

Вместо резцедержателя и резца в конструкции уставлен блок c фрезой. Крепление заготовки происходит классическим способом – между передней и задней бабкой. Заданная программа определяет скорость вращения и время остановки детали для формирования пазов и канавок нужной формы.

Технические параметры CNC станка с функцией 3D обработки, особенности его компоновки:

  • размеры заготовок. Они ограничены расстояниями от пинолей задней и передней бабки. Также учитывается максимально допустимый диаметр деревянной детали;
  • изменение скорости вращения. Происходит за счет коробки скоростей или корректировки параметров асинхронного двигателя. Последний вариант является распространенным для небольших установок;
  • возможность применения резца для выполнения токарных операций. Это повышает функциональность оборудования, но напрямую сказывается на его стоимости.

Зачастую такие деревообрабатывающие станции делают в настольном исполнении. Это объясняется относительно небольшими размерами заготовок и требуемой компактностью оборудования.

Большинство заводских моделей рассчитано для подключения к электросети 380 В, в то время как полупрофессиональное и любительское оборудование может работать от стандартной однофазной сети 220 В.

Фрезерные станки класса «Хобби»

Самодельный фрезерный станок с ЧПУ

Помимо профессионального CNC оборудования в последнее время широкое распространение получили станки класса «Хобби».  Их особенностью являются относительно небольшие размеры, невысокий показатель производительности и простота обслуживания. Но наряду с этими факторами следует учитывать их доступную стоимость и возможность самостоятельного изготовления.

Чаще всего встречаются модели консольного типа. Это обусловлено простотой их конструкции и возможностью улучшения текущих параметров без глобального изменения конструкции. Подобное оборудование применяется в домашних мастерских или небольших частных производствах в качестве дополнительной оснастки.

К особенностям эксплуатации и проектированию подобных установок по дереву можно отнести следующие факторы:

  • небольшие габариты и потребляемая мощность. Это является одним из факторов популярности подобных моделей среди любителей столярного дела. Но вместе с этим стоит отметить упрощенный набор функций и невозможность обработки заготовок средних и больших размеров;
  • изготовление своими руками. Для этого применяются подручные материалы и комплектующие. В качестве основных компонентов рекомендуется использовать заводские элементы – шаговые двигатели, червячные пары для смещения каретки и т.д.;
  • мобильность. Бытовой фрезерный станок с функциями 3D обработки можно не только самостоятельно переставлять в удобное место в мастерской, но и перевозить его.

Для самостоятельного изготовления рекомендуется применять готовые схемы блоками CNC, так как это облегчит дальнейшую настройку оборудования. В качестве программного обеспечения лучше всего использовать лицензированные вычислительные комплексы с открытым кодом. При наличии навыков программирования это позволит самостоятельно создать уникальную программу обработки деревянной заготовки.

Особое внимание следует уделить обслуживанию фрезерных станций по дереву с 3D обработкой и со встроенным блоком ЧПУ. В первую очередь это относится к проверке текущих параметров оборудования – корректному размещению шаговых двигателей, кареток и т.д. Также периодически проводится очистка компонентов от древесной пыли и стружки. В профессиональных моделях для минимизации выхода из строя дорогого оборудования установлены вытяжные системы.

В видеоматериале показан пример описания станка с ЧПУ:

stanokgid.ru

Фрезерный станок с ЧПУ по дереву

Область применения станков по дереву ЧПУ достаточно обширная. Оборудование данного типа обеспечивает более тонкую обработку различных деталей. В результате удается получить деревянные элементы, которые имеют четкие линии, ажурные элементы и другие декоративные включения. Полученная продукция пользуется спросом среди покупателей, поскольку отличается лучшими эстетическими качествами.

Особенности работы агрегатов

Все существующие типы фрезерных станков по дереву с ЧПУ имеют единственный принцип работы. Обработка заготовок осуществляется при помощи режущего элемента, который устанавливается на вращающий вал. Перемещение фрезы по деревянной поверхности происходит благодаря изменению ее положения или при смещении самого рабочего инструмента. В последнем случае движение обеспечивается включением в конструкцию станка специальной каретки, которая обычно имеет три степени свободы.

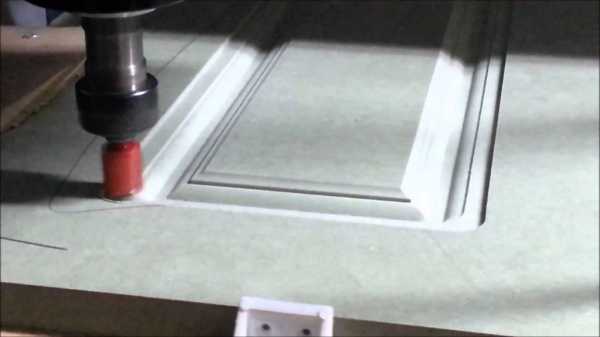

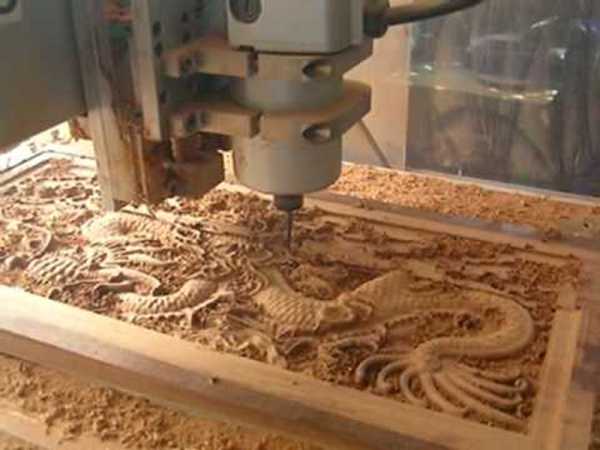

Фрезеровка массива дерева на ЧПУ станке

Данное оборудование способно работать не только с деревом, но и с другими материалами – мягким металлом, акрилом, фанерой, гипсом, МДФ и другими. Широкая область применения агрегата обеспечивается его конструктивной схемой, которая подразумевает наличие в составе основных элементов силового блока. Именно от этого узла созданный вращательный момент передается к шпиндельной бабке.

В некоторых моделях фрезеров по дереву ЧПУ эту роль исполняет специальный ручной инструмент, который включен в состав оборудования.

Управление всеми агрегатами данного типа  осуществляется при помощи встроенного блока. Он называется ЧПУ или CNC. Такой блок способен осуществить смещение заготовки или режущего элемента по установленной программе. Она задается человеком благодаря наличию специально разработанного интерфейса, где также можно следить за ходом выполнения всех задач.

Также для создания нужных заготовок следует подобрать не только правильное оборудование, но и соответствующую фрезу. Для создания большинства деревянных элементов применяется несколько режущих элементов, что позволяет выполнить полный цикл обработки.

Область применения оборудования

Фрезерные станки данного типа способны выполнить множество задач:

  • концевая обработка. Такой фрезерный станок способен сформировать практически любые пазы – сквозные, окна, канавки и другие;
  • торцовое фрезерование. Агрегат способен произвести обработку поверхностей большой площади;
  • фасонная обработка. Оборудование способно проделать практически любые выемки нужной формы и размера;
  • отрезные операции. Для выполнения данной манипуляции применяются специальные дисковые фрезы.

Фрезерный станок с ЧПУ

Разновидности станков

Фрезерные станки, которые оснащены блоком управления ЧПУ, разделяют на следующие типы:

  • консольные. В таких агрегатах рабочий стол способен перемещаться в продольном и поперечном направлении. В этом случае режущий элемент всегда остается неподвижным. Такие станки в основном применяются для обработки стальных заготовок. Для работы с деревом данное оборудование используется редко. В таком случае тяжело обеспечить точный размер заготовки;
  • бесконсольные. В данном случае перемещение фрезы происходит благодаря каретке. Она укомплектована продольными и поперечными направляющими. В данном оборудовании числовой блок может размещаться вертикально или горизонтально.

Фрезерный станок бесконсольного типа

Разновидности ЧПУ

Числовой программный блок, который управляет работой фрезерного станка, может быть:

  • позиционным. В данном случае режущий элемент устанавливается непосредственно на поверхности обрабатываемо детали в заданном положении;
  • контурным. В таком ЧПУ передвижение фрезы происходит по заданной программой траектории;
  • универсальным. Совмещает в себе функции двух предыдущих видов ЧПУ, поэтому достаточно востребован среди пользователей.

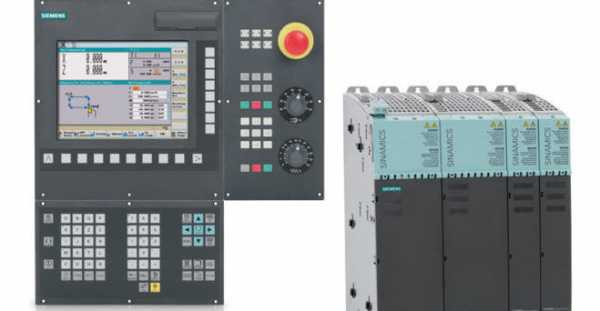

ЧПУ

Технические характеристики станков с ЧПУ

Все станки по дереву, которые оснащены числовым программным блоком, имеют некоторые эксплуатационные ограничения. Их перечень влияет на функциональные способности оборудования, на их спектр применения. Чтобы выбрать лучшую модель станка для выполнения поставленных задач, следует обратить внимание на следующие ее технические характеристики:

  • параметры заготовки. Детали, которые будут обрабатываться, должны полностью помещаться на рабочей поверхности. Если габариты заготовки намного больше, во время работы будет необходимо все время смещать деревянную заготовку относительно режущего элемента. Это значительно снижает точность проведения всех рабочих операций;
  • конструкционные особенности. В первую очередь необходимо обратить внимание на конфигурацию портала, поскольку именно на него устанавливаются деревянные заготовки. Эта часть станка должна выдерживать большую нагрузку и эффективно гасить возникающие во время работы вибрации;
  • тип шпинделя. Для обработки деревянных заготовок за 3Д технологией необходимо подобрать специальные шпиндельные головки. В основном они охлаждаются при помощи жидкости;
  • тип двигателя. Для более точной обработки деталей из дерева нужно использовать сервоприводы. Если это не столь важно, можно подобрать модель с шаговым электродвигателем;

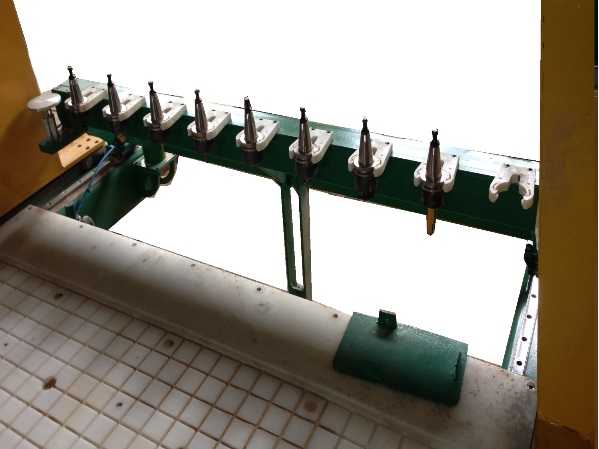

  • возможность использования нескольких режущих элементов. Этот параметр напрямую влияет на производительность оборудования.

Разновидности фрез

Оборудование с ЧПУ по дереву оснащено фрезами, которые исполняют роль основного рабочего инструмента. Они могут иметь различную форму, размер, что позволяет добиться определенных качеств во время обработки дерева.

На большинстве агрегатов установлены однозаходные фрезы. Они могут обрабатывать как различные породы дерева, так и мягкие металлы. Такие рабочие инструменты стоят совсем недорого, но ждать от них высокого качества и точности не нужно. К более эффективным фрезам относят следующие их разновидности:

  • двухзаходные;
  • напоминающие по форме рыбий хвост;
  • спиралевидные;
  • конусоподобные и многие другие.

Двигатель станка

Шаговые электрические двигатели преобразовывают электроимпульсы в механическую энергию, которая отображается во вращении ротора. Они способны обеспечить достаточно точный контроль над скоростью движения и позиционированием без обратной связи. Такой мотор относительно прост и стоит недорого.

Сервоприводы отличаются тем, что они не крутятся постоянно. После получения сигнала они совершают оборот, после чего останавливаются. Также сервоприводы оснащены механизмом обратной связи, который позволяет достигнуть высокой точности во время работы.

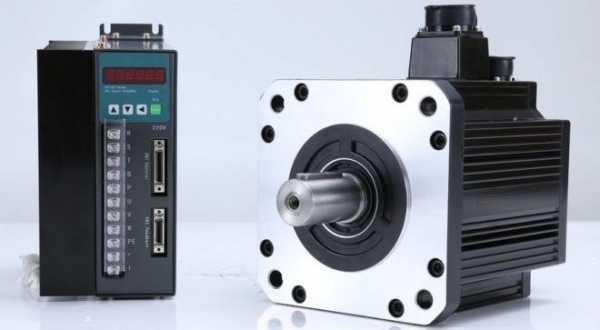

Сервоприводы

Рекомендации к эффективной эксплуатации станка

Чтобы эффективно работать с оборудованием ЧПУ по дереву, необходимо внимательно подойти к выбору программы. Это следует делать только при помощи обеспечения, которое поставляется со станком. В другом случае добиться высокой эффективности выполнения всех операций невозможно. Во время первой эксплуатации агрегата ЧПУ по дереву необходимо провести его тестовый запуск без установки деревянной заготовки. Это поможет своевременно выявить все неполадки и устранить их, не испортив изделие.

В процессе выполнения фрезеровальных работ следует постоянно следить за точностью обработки дерева. Особенно важно в цеху, где установлен станок, иметь вытяжную вентиляцию. Она обеспечит своевременное удаление деревянной стружки и пыли, которые могут мешать рабочему процессу.

Видео по теме: Основы работы на станках с ЧПУ

promzn.ru

Фрезерный ЧПУ станок по дереву

Фрезерный ЧПУ станок по дереву




Фрезерные ЧПУ станки по дереву фирма «Gorelovskiy.ru» изготовляет по согласованию с заказчиком в различном исполнении.

ЧПУ фрезерные станки нашей фирмы универсальные, выполняют все фрезерные операции полного цикла изготовления деталей из массива, МДФ и композитных материалов.




Кропотливые операции разметки и подгонки фрезерных пазов под фурнитуру, подгонка масштаба эскиза, расчет расположения барельефной резьбы выполняются на экране компьютера мгновенно и с высокой точностью. Специальное программное приложение превращает загруженный графический чертеж рисунка в программу обработки всех шести поверхностей детали со всеми перемещениями и фрезеровкой.




Полный цикл фрезерных операций выполняет ЧПУ фрезерный трех координатный станок с дополнительной опцией поворота шпинделя на ±90 градусов.



Станок имеет четырнадцать агрегатов:

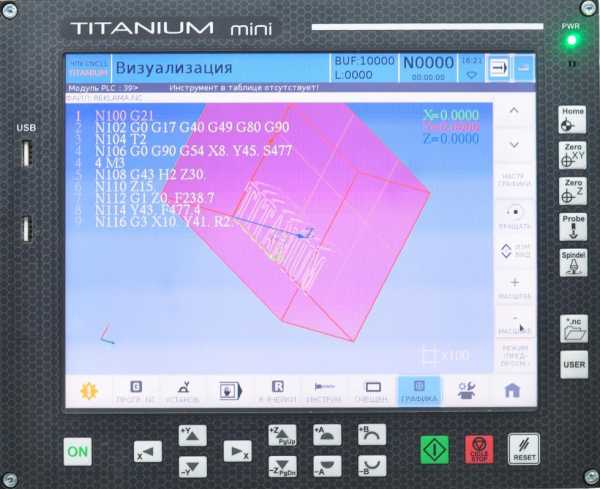

1. Пост программного управления с клавиатурой и ЖК экраном отображения расположения эскиза барельефа, чертежа вырезки пазов и отверстий.

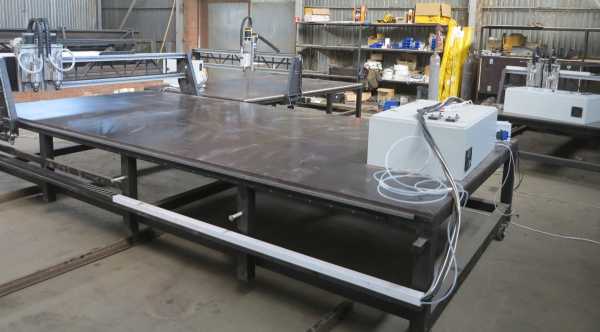

2. Сварная рама из квадратных труб по максимальному размеру детали заказчика плюс зона прохода повернутого на 90 градусов шпинделя для обработки торцев врезки петель, замков, фурнитуры, шипов и закладных деталей.

3. Две продольные направляющие для поперечного портала.

4. Поперечный портал с направляющими суппорта фрезерного шпинделя.

5. Фрезерный шпиндель, опция автоматической смены инструмента интегрирована в шпиндель, вариант поставки шпинделя с автоматической сменой инструмента дороже на 30%.

6. Функция поворота ±90° фрезерного шпинделя устанавливается как дополнительная опция с ручной фиксацией или программным управлением.

7. Две продольные направляющие для траверс.

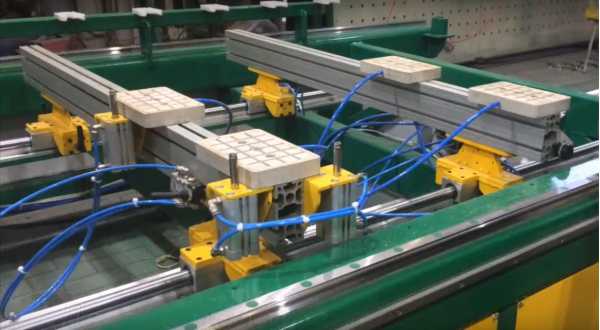

8. Четыре пневматически фиксируемые поперечные траверсы с Т образными продольными пазами сверху и с боку.

9. Две переставляемых пневматических присоски на каждой траверсе с пневматической фиксацией корпуса присосок.

10. Четыре пневматически выдвигаемых позиционера закрепляемых на траверсах.

11. Пневматический насос с аппаратурой поддержания стабильного разряжения.

12. Устройство уборки стружки и отсоса пыли.

13. Устройство охлаждения шпинделя сжатым воздухом с компрессором, опция комплектуется по желанию.

14. Стойка крепления сменного инструмента на 10 позиций и стакан фиксации цанги для смены фрезы, опция комплектуется по желанию.



Оператор на фрезерном ЧПУ станке фирмы «Gorelovskiy.ru» устанавливает и фиксирует заготовки на столе по позиционерам. На траверсах выставляются три позиционера, два по длинной стороне детали и один по короткой. Увеличением размера рамы станка предусматривается технологический проход фрезы для обработки всего периметра, технологическое перемещение повернутого шпинделя на 90° в районе обработки полостей на торцах заготовок для установки шипов, фурнитуры замка и дверных петель.




Присоски выставляются максимально приближенными к углам изделий, с учетом уже нанесенного рельефного рисунка. Траверсы равномерно фиксируется вдоль длинной стороны детали, присоски крепятся равномерно по краям. В программе обработки записана замена и позиционирование фрез. Выполнение программы для одной стороны заканчивается остановкой шпинделя и информацией на табло. Оператор переворачивает деталь и фиксирует ее. Запускает программу обработки второй стороны.




Если деталь из массива, она отправляется на шлифовку и лакирование. Если из МДФ, она отправляется на ламинирование, покраску или шпонирование.





Замена применяемого инструмента по программе позволяет получить за две установки детали полностью готовое изделие, обработанное со всех сторон.




С первой установки обрабатывается первая сторона и периметр по ребру:

1. Точный размер по периметру.

2. Полная глубокая рельефная обработка детали с одной стороны на выбор десятью различными режущими инструментами фрезами, сверлами и комбинированными инструментами.

3. Врезку замка, ручек, петель, замков, монтажных соединительных шипов на торцах.





Со второй установки обрабатывается вторая плоскость детали:

1. выполняется полная глубокая рельефная обработка с обратной стороны на выбор десятью различными режущими инструментами

2. по программе при необходимости выполняются прорезные элементы рисунка для витражей.



Высокое качество глубокой обработки поверхности достигается применением концевой фрезы с радиусом при вершине около 1 миллиметра, что в свою очередь требует большое количество проходов инструмента с шагом не более 1 миллиметра. Общее время обработки таким образом увеличивается до 100 или 160 минут в зависимости от инструмента.




Наибольшей производительности можно добиться применяя модульную фрезу с плоской вершиной при выполнении «плоско выемчатой резьбы».Используемая модульная фреза с плоской вершиной диаметром 10 миллиметров в десять раз сокращает время обработки сложных растительных орнаментов. Гладкое поле пониженного основания рисунка очень эффектно играет со светом и тенью, придает глубокий объем и высокую рельефность барельефной резьбе.




Фрезерные ЧПУ станки по дереву нашей фирмы выгодно отличаются от конкурентов:

— Высокой производительностью, число регулируемых оборотов шпинделя до 20000 оборотов в минуту.

— Высокой скоростью обработки, до 20000 миллиметров в минуту, холостого хода до 30000 миллиметров в минуту.

— Прецизионными сервоприводами с обратной связью обработки сложных поверхностей, с шагом 0.01миллиметра.

— Легкой и быстрой заменой программы рисунка деталей и отверстий под фурнитуру, практически все изделия могут быть эксклюзивными,

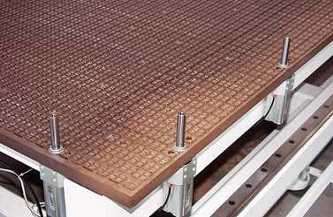

— Легкая и быстрая установка заготовки на станке по четырем убирающимся пневматическим позиционерам.

— Мгновенная фиксация вакуумными присосками на перемещаемых траверсах с пневматическими зажимами

— Снижением риска человеческого фактора на сложных операциях обработки

— Огромным ресурсом высоко надежных приводов, редукторов, шпинделей, направляющих и кареток от лучших мировых производителей.

— Годовая гарантия и пожизненное сопровождение своих станков.

Обзор 4х осевого деревообрабатывающего станка




Наша фирма Gorelovskiy.ru изготовляет ЧПУ фрезерные станки отвечающие всем согласованным требованиям заказчиков. Комплектующие закупаются у проверенных временем производителей. На первом запуске оборудования заказчики обучаются управлению станком.

Наша фирма Gorelovskiy.ru проводит гарантийное и после гарантийное обслуживание, снабжение запчастями. Срок гарантии один год.







gorelovskiy.ru

Гравировально-фрезерный станок с большим полем

Гравировально-фрезерные станки ЧПУ «Моделист», используются сегодня в самых разнообразных отраслях производства. Каждый станок состоит из трех основных составляющих – это координатный стол, шпиндель и управляющая станция. Данное оборудование очень ценится благодаря своей высокой эффективности, качеству и широкому выбору выполняемых операций. Использование гравировально-фрезерного оборудования серии «Моделист» дает массу преимуществ, поскольку его стандартные и специальные опции делают процесс производства максимально технологичным и гибким. При использовании станка, который заменяет ручной труд, существенно увеличивается производительность.


Если вы решили купить фрезерно-гравировальный станок для своего производства или для личных нужд, мы советуем детально изучить информацию о предлагаемых на сайте компании «Моделист» моделях и сравнить их возможности.


Главное с самого начала продумать, какие материалы вы планируете обрабатывать при помощи данного оборудования. Например, если вам нужен исключительно фрезерно-гравировальный станок по дереву, и заниматься обработкой металлов вы точно не собираетесь, то не зачем переплачивать за более сложную и дорогую модель. Особенно это важно для небольших компаний, только начинающих бизнес, и частных лиц, для которых работа на станке скорее хобби, чем способ получения дохода.


При выборе станка обратите внимание на его основные характеристики, такие как рабочее поле, максимальная высота заготовки, скорость перемещения, тип и мощность шпинделя. Важны также масса станины и тип конструкции. Оптимально, если модель имеет цельносварную несущую раму. Вся эта информация доступна на сайте ЧПУ «Моделист». В случае возникновения дополнительных вопросов по поводу интересующего вас оборудования, цены фрезерно-гравировального станка конкретной марки, условий и сроков доставки, акций, сервисного обслуживания вы можете позвонить по указанным на сайте телефонам.


Компания «Моделист» ценит свою репутацию, поэтому оказывает максимальную поддержку своим заказчикам. Мы не только производим и реализуем оборудование, но и производим его настройку, а также при помощи специальных статей и видео обучаем работе на станках разного типа.


Наши плюсы – качественное оборудование, соблюдение всех взятых на себя гарантий и обязательств, быстрая доставка и установка оборудования, а также информационная поддержка, направленная на популяризацию станков этого класса.


Не забывайте, что ваше хобби может стать прибыльным бизнесом благодаря приобретению качественного гравировально-фрезерного станка. Если раньше на изготовление той или иной детали уходило довольно много времени, и на это требовался кропотливый труд, ведь одна небольшая ошибка могла погубить всю задумку, то с использование ЧПУ станка значительно возрастет продуктивность и точность работы. Вы сможете изготавливать намного более качественную продукцию за короткий срок, а это несомненно повысит интерес к вам, как мастеру.

cncmodelist.ru

Фрезерно-гравировальный станок по дереву с ЧПУ

Содержание статьи:

Ручной труд всегда высоко оценивается, поскольку работа специалистов отнимает много сил и времени. Желание человека оригинально оформить предметы мебели или другие элементы интерьера актуально по сей день, отчего услуги мастеров пользуются спросом и востребованностью во всем мире. Современные технологии позволяют значительно облегчить процесс и провести его более качественно, поэтому специалисты широко применяют станки с ЧПУ.

Фрезерно-гравировальный станок используется для осуществления резьбы по дереву различных пород. С его помощью можно обрабатывать поверхность мебели, плитные массивные или композитные материалы. Приспособление позволяет наладить изготовление деревянных изделий любого уровня сложности, отчего его использование очень целесообразно. Фрезерно-гравировальные станки с ЧПУ применяются как в мебельном, так и столярном производстве, благодаря им создаются разнообразные предметы интерьера, оформляются продукты сувенирного и рекламного направления. Многие производители предлагают данное оборудование в большом ассортименте, что дает возможность каждому подобрать станок для работы по дереву согласно своим индивидуальным требованиям и пожеланиям.

Специфика работы и применения оборудования

Резьба станком

Фрезерно-гравировальный станок с ЧПУ – это устройство, которое имеет специальную систему, управляющую приводом оборудования. Оператор может задавать необходимые параметры, а программа контролирует работу станка и руководит всем процессом. Приспособление для работы по дереву часто применяется в различных направлениях и позволяет создать следующие декоративные предметы:

  • деревянную мебель;
  • багеты;
  • статуи;
  • зеркала;
  • прорезные элементы;
  • накладки;
  • кронштейны;
  • фигурные детали лестниц;
  • мебельные фасады и т.д.

Прежде чем начать применять фрезерно-гравировальный станок по дереву, необходимо спроектировать дизайн предполагаемого рисунка. Данный эскиз создается на бумаге, и на основе изображения режется заготовка. Цена за работу рассчитывается исходя из уровня сложности изделия, поскольку изготовление мелких деталей узоров занимает больше времени, поэтому стоимость будет несколько выше упрощенных вариантов.

Новые функции и свойства станков

Фрезерно-гравировальные станки с ЧПУ производятся в различных моделях, что дает возможность потребителю подобрать оптимальное устройство. Многие варианты предусматривают наличие технологии бесшовной сварки, а также отличаются хорошей прочностью и стабильностью работы. Передовая система управления рукояткой DPS обеспечивает комфортную самостоятельную резьбу, точно повторяющую каждую делать подготовленного эскиза.

Модель СС-М1325А

Некоторые фрезерно-гравировальные станки имеют функцию памяти точки остановки, благодаря чему в устройстве останавливается подача питания в конкретный момент, а при необходимости станок запускается и продолжает работу. Среди подобных вариантов можно выделить модель СС-М1325А, рисунок которой представлен ниже. Станок предназначен для обработки различных дверей, окон и других элементов интерьера. Кроме этого, оборудование подходит для изготовления сложных мастер-моделей.

Советы по подбору аппарата

Станки для работы по дереву должны выбираться правильно, в соответствии с разработанными рекомендациями специалистов данной области. Сделать самостоятельный выбор для некомпетентного человека непросто, поскольку необходимо изучить большой ассортимент предлагаемых устройств, которые постоянно изменяются и усовершенствуются в плане технических характеристик. Существует ряд определенных советов, которые помогут приобрести подходящий станок с ЧПУ и обеспечат его надлежащую работоспособность.

  1. Для начала нужно выявить главные задачи будущего станка.
  2. Важно продумать процесс работы и определиться с направлением изготавливаемой продукции, чтобы приобрести оборудование со всеми необходимыми функциональными возможностями.
  3. Желательно обсудить с рабочей командой предполагаемые размеры заготовок, за счет чего получится обеспечить обработку детали за один рабочий цикл.
  4. Рекомендуется изучить специфику функционирования и конструкции станка.
  5. Портал должен быть изготовлен из прочной стали, что предотвратит вибрацию заготовки во время работы и, соответственно, ее деформацию.
  6. Величина шпинделя – еще один важный момент, поскольку от него зависит толщина получаемой заготовки.
  7. Необходимо заранее ознакомиться с ЧПУ, чтобы в дальнейшем не возникло проблем с пониманием команд.
  8. Обслуживание станка лучше доверять специалистам, поэтому целесообразно подобрать оптимальную сервисную службу для осуществления ремонта при необходимости.

Фрезерно-гравировальные станки с ЧПУ применяются в разнообразных областях производства и включают в себя три основных компонента: координатный стол, шпиндель и управляющую станцию. Данное устройство очень ценится, поскольку оно характеризуется многогранностью выполняемых функций. Базовые свойства обеспечивают максимально гибкий и высокотехнологичный процесс обработки заготовок, что значительно ускоряет и упрощает работу мастера. Внедрение фрезерно-гравировального оборудования позволяет увеличить продуктивность производства, ведь работа автомата происходит более оперативно, чем ручная.

Чему следует уделить внимание?

Точность резьбы деталей

В случае возникновения необходимости приобретения станка для работы по дереву важно придерживаться всех вышеперечисленных рекомендаций и точно следовать советам специалистов. Нужно помнить, что основными характеристиками являются: частота вращения, крутящий момент и способ подключения устройства. Далее следует отталкиваться от мощности двигателей, плавности и скорости разгона шпинделя, максимального уровня шумности и т.д. Все эти критерии подбираются индивидуально, в зависимости от модели станка. Информация о параметрах оборудования детально изложена на просторах интернета, поэтому с ее изучением проблем не возникнет.

Сегодня производители станков для гравирования изготавливают высокотехнологичные устройства, полностью соответствующие общепринятым нормам и стандартам. Но при покупке прибора важно выяснить многие моменты, что подтвердят качество и прочность продукции. Ценящий свою репутацию поставщик всегда оказывает техническую поддержку и реагирует на все обращения заказчика.

Правильная установка оборудования, полное соблюдение обязательств и гарантий, оперативное обеспечение необходимыми деталями и запчастями – все это важно для нормального развития станков этого типа.

Оборудование с ЧПУ в большей степени разрабатывается по аналогичной схеме. Стандартный вариант, как упоминалось выше, состоит из трех узлов. Традиционно модели отличаются между собой приводами и типом станины. В редких случаях отличие может заключаться в плане реализации системы ЧПУ. Главным элементом приспособления является шпиндель, который должен предоставляться заказчику на выбор в плане мощности и производителя. Для больших предприятий следует обратить внимание на тип станины. Более утяжеленный вид предусматривает гашение вибраций заготовки, провоцирующих деформацию и искривление продукции. В интенсивном производстве литая станина будет показывать высокое качество изготовления изделий и точность работы, чем положительно отразится на продуктивности предприятия.

Дополнительные моменты, которые рекомендуется учитывать при выборе станка с ЧПУ, – это:

  • высота арки;
  • скорость функционирования устройства;
  • потенциальные показатели при выполнении сложных задач.

Плюсы использования станка

Гравировальный станок по дереву с ЧПУ имеет массу преимуществ перед ручным. Для начала данное оборудование значительно быстрее справляется с поставленной целью и проявляет себя точно и стабильно в работе при любых условиях. Большинство моделей обладают компактными размерами, что без проблем разместятся даже в небольшой комнате. Это позволяет экономить место, обеспечивая высокий уровень работы. Заготовка не нуждается в перемещении с одного станка на другой, поскольку она надежно фиксируется в соответствующих пазах. Все эти достоинства только доказывают целесообразность приобретения станка с ЧПУ и замены ручной работы на автоматику.

Обзор заводских моделей

МодельFZT-04061FZT-0609FZT-1212
Ход по оси X, мм:4006001200
Ход по оси Y, мм:6009001200
Ход по оси Z, мм:100120150
Тип направляющихцилиндрическиерельсовыерельсовые
Скорость подачи по осям XY, мм/миндо 3000до 3000до 10000
Дискретность, мм0.006250.006250.02
FZT-04061
FZT-0609
FZT-1212

stanokgid.ru
