Правила регулировки реле давления воды для насоса

• Автор: Золотые руки веб-мастера

• Опубликовано: 14.02.2019 12:57

• Просмотров: 204

• Время чтения (минуты): 1

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

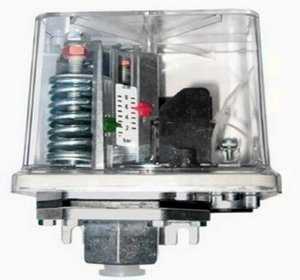

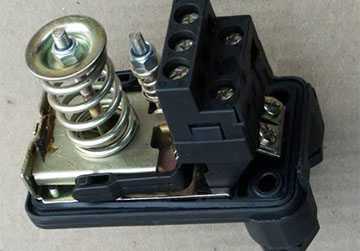

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

Насос набирает воду в имеющийся бак.

Происходит увеличение давления, которое можно проверить по манометру.

После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.

При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

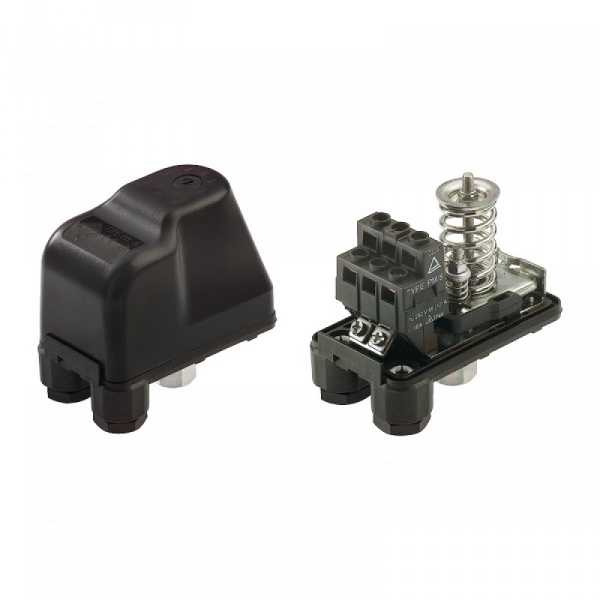

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.

Выключить насосную станцию.

Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.

Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.

Как только манометр встал на необходимую отметку, спуск воды останавливают.

Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

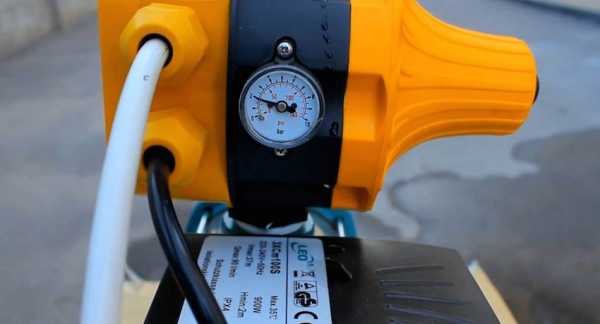

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

• потребление жидкости значительно больше, чем объем колодца или скважины;
• перебои с поставкой воды в летний период;
• аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Регулировка реле давления воды для насоса (видео)

ibuildrussia.ru

Реле давления воды для насоса регулировка

Как отрегулировать реле давления на насосной станции

Регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления для насоса. Это замечательное устройство позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что реле необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы. Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы реле давления и гидроаккумулятора.

Содержание

Обзор основных понятий

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

• Давление включения или нижнее давление (Рвкл), при котором контакты реле давления для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
• Давление выключения или нижнее давление (Рвыкл), при котором контакты реле размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
• Перепад давления (ΔР) — разница предыдущих двух показателей.
• Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая емкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая ее в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т.д.

Проверка давления в гидроаккумуляторе

Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Еще один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр, который считается более надежной моделью, чем дорогие электронные устройства или недолговечные пластиковые изделия из Китая

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно настроить реле давления?

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчета считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того, как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнет работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдет включение реле давления, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

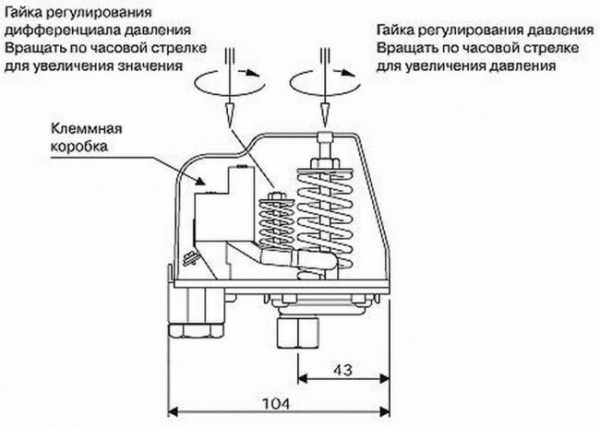

Вот схема, которая подойдет для большинства устройств:

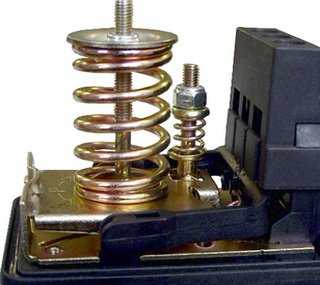

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Предлагаем вашему вниманию видео с примером проведения регулировочных работ:

Как отрегулировать давление насосной станции (безбашенки)

Какой узел насосной станции отвечает за регулировку давления

Стандартная насосная станция для водоснабжения дома или дачи (по другому её еще называют «безбашенка») состоит из нескольких основных узлов: насос, гидроаккумуляторный бак, манометр, реле, соединительные элементы (переходники, патрубки). Кроме этого, она могут быть снабжена дополнительными опциями: защитой от «сухого хода», защитой от перегрева, фильтром.

Чем регулировать?

Давление воды регулируется специальным реле, которое так и называется – «реле давления» и обязательно входит в комплект любой насосной станции. С помощью него насос отключается при достижении максимального заданного его значения и включается при его снижении до определенного уровня.

Регулировка реле насосной станции

Большинство реле имеют отрегулированные заводские установки давления в пределах: «нижнее» (включения) – 1,4-1,6 бар (атм.) и «верхнее» (выключения) 2,8-3,2 бар. Максимальное, на которые рассчитаны большинство реле, составляет 5-5,5 бар (атм.). Эти данные можно найти в его инструкции по эксплуатации, паспорте или на упаковке.

Как отрегулировать самому?

Но иногда заводские установки по тем или иным причинам не устраивают. Как отрегулировать реле давления насосной станции самому, уменьшить или увеличить его? Ничего сложного здесь нет.

Первое, что необходимо сделать — отключить безбашенку от питания. После этого нужно снять пластиковую крышку с реле. В зависимости от модели и производителя, для этого может понадобиться отвертка или ключ 8х10. Сняв крышку, мы увидим два пружинных регулятора.

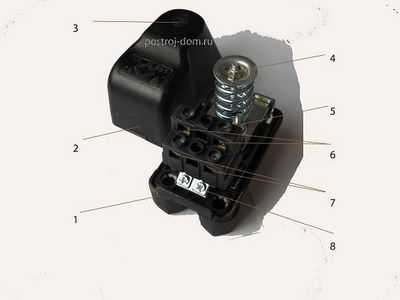

На фото: 1 — корпус реле 2 — крышка 3 — винт крепления крышки 4 — регулятор -Р+ 5 — регулятор -∆Р+ 6 — клеммы подключения насоса 7 — клеммы 220V 8 — заземление.

Как уменьшить или увеличить нижнее и верхнее

Если необходимо увеличить давление насосной станции, то гайку регулятора с обозначением «-Р+» (обычно он больше) закручиваем по часовой стрелке. Сначала будет достаточно закрутить на один оборот. После этого закрыть реле крышкой, включить станцию и по манометру определить давление в момент отключения насоса. Если давление увеличилось на достаточную величину, то регулировка на этом может быть закончена, если же оно меньше или больше, чем планировалось, то повторяем регулировку еще. Соответственно, для того, чтобы уменьшить давление насосной станции необходимо поворачивать гайку регулятора против часовой стрелки (в сторону — ). Стоит отметить, что при таком регулировании будет одновременно увеличиваться как давление включения, так и давление отключения насоса.

Как изменить верхнее не изменяя нижнее

Для того чтобы изменить разницу между «верхним» и «нижним» давлением служит другой регулятор (-∆Р+). Здесь тоже все просто: если необходимо увеличить разницу, то гайку необходимо закрутить, а если уменьшить – открутить. При этом «нижнее» будет оставаться неизменным, а будет изменяться только «верхнее» (отключения насоса). Момент отключения и включения также контролируется по манометру. Если разница между давлениями включения и выключения будет больше, то насос будет включаться реже, а если меньше – то чаще. Хотя это еще зависит и от объема гидроаккумуляторного бака.

На что следует обратить внимание

Следует обратить внимание на то, что нельзя закручивать очень сильно или до упора оба или один из регуляторов – реле может перестать срабатывать. К тому же, не желательно увеличивать давление больше чем 80% максимального, на которое рассчитано реле по паспорту, это тоже может привести к его поломке. Так, если реле рассчитано на максимальное 5 бар, то наибольшее давление (отключения насоса), которое можно устанавливать в системе: 5Х0,8=4 бар. Если в вашей системе водоснабжения вы намерены установить большее давление, то придется поискать реле с более высоким максимальным давлением.

Кроме того, собираясь увеличить давление насосной станции с помощью регулировки ее реле, необходимо проверить по графику ее характеристик сможет ли она развивать такое давление при определенном расходе и уровне поднятия воды (приблизительно 10 м водяного столба равняется 1 бар (атм.). Если, например, насос станции может развить давление только 3 атм. (30 м вод.ст.), то нет смысла регулировать реле на большее давление, потому что в этом случае он будет работать не выключаясь и все равно такого давления не достигнет.

Необходимо также учесть еще один момент. Если вы отрегулировали реле на отключение насоса на 3,5 атм. (бар), то такое давление будет на уровне расположения станции, а если точка забора (сантехническое устройство) находится выше, например, на втором этаже, то там оно будет меньше на разницу высоты из расчета: 1 м высоты — 0,1 бар.

После того, как вы отрегулировали давление насосной станции, необходимо подкорректировать и величину его в её гидроаккумуляторном баке.

Давление воздуха в гидроаккумуляторе насосной станции

Обычно давление воздуха в новом гидроаккумуляторном баке находится на уровне 1,5 бар (атм.). Оптимальным считается такое, которое на 5-10% ниже давления включения насоса. Если оно будет меньшим, то будет сильно растягиваться мембрана ( груша ), если большим, то в баке будет меньший запас воды. То есть, если вы увеличили давление отключения до 2 бар, то и в баке его необходимо увеличить, подкачав до 1,8 бар, и наоборот.

Как замерить и подкачать воздух?

Если безбашенка уже установлена и работает, то перед замерами и при накачивании воздуха необходимо обязательно выключить её и снизить до 0 давление в системе водоснабжения — открыть кран и подождать пока вода не перестанет вытекать.

Замерить давление воздуха в гидроаккумуляторе можно с помощью обычного автомобильного манометра, через штуцер с золотником, который находится на торце бака под пластиковой крышкой. Подкачивать воздух удобнее всего насосом или компрессором с манометром, чтобы сразу контролировать процесс.

Периодически необходимо проверять давление воздуха в баке, так как оно может уходить через золотник. Свидетельством падения или отсутствия его может быть более частое, чем раньше включение насоса или включение его сразу же после открывании крана.

Иногда случается, что при нажатии на золотник, из него начинает идти вода. Это свидетельствует о том, что повреждена резиновая мембрана – «груша» и ее необходимо заменить.

Подробности Просмотров: 94980

Как настроить реле давления насосной станции.

Регулировка давления гидрофора

Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.

Реле имеет две характеристики:

• Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар
• Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.

«Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

«Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

1)Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

2)Определение и регулировка давления включения и отключения насосной станции

После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.

Соблюдая все эти простые рекомендации, ваша насосная станция будет служить Вам на радость долгие годы!

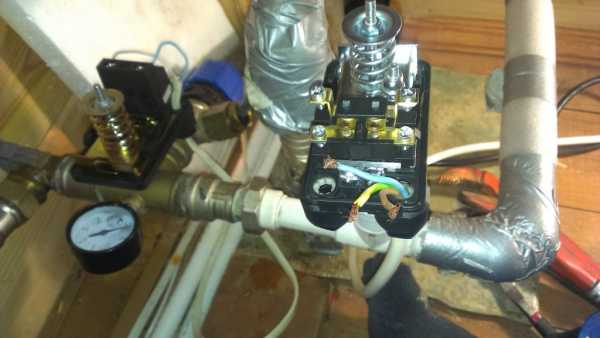

Электрическое подключение реле

С уважением, интернет-магазин Жлобин М аркет .

Источники: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html, http://www.postroj-dom.ru/vodosnabjenie/205-kak-otregulirovat-davlenie-nasosnoj-stancii-bezbashenki.html, http://zhlobinmarket.by/info/80-nasosy-dlia-vody/80-regulirovka-nastroika-rele-davleniya

Комментариев пока нет!

Реле давления для насоса воды: правила подключения и регулировки

Что может быть лучше в частной системе водоснабжения? Разумеется, чтобы его организовать потребуется немало времени, забот и усилий. Для правильного обустройства прежде всего необходима насосная подстанция. а чтобы ее работы хватило на достаточно длительный промежуток времени, целесообразно установить реле давления воды. Оно способно предупредить перегрев и, следовательно, поломку установки.

Общая характеристика датчиков для водяных насосов

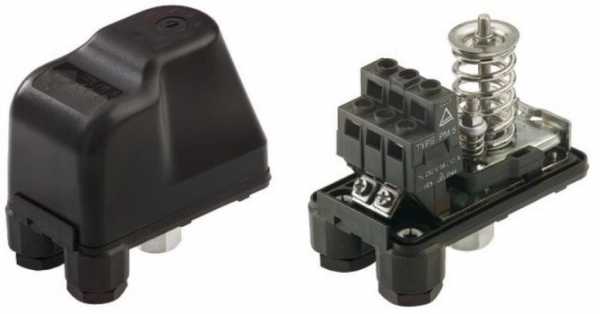

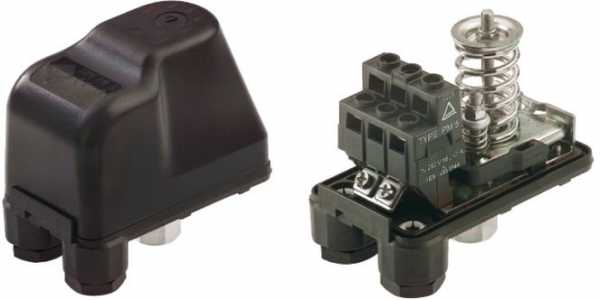

Стандартное реле давления воды

Если в вашем водопроводе установлен датчик давления воды. можно гарантировать без аварийной работы водоснабжения достаточно длительный срок. Принцип работы защитного блока организовывается на минимальном и максимальном давлении воды в источнике. Если давление воды повышается происходит сдавливание одной из пружин, а при понижении пружина расширяется. За счет этих манипуляций, производимых пружинами, происходит размыкание контактов реле давления для воды, за счет чего насосная станция отключается и включается.

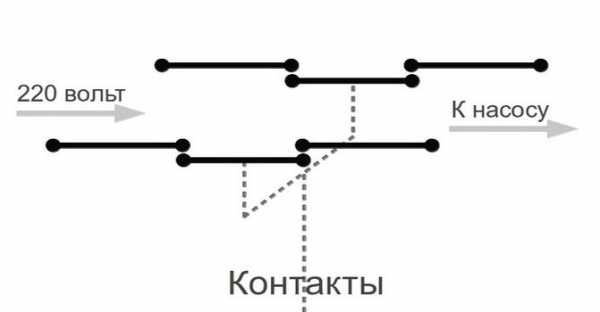

На примере дееспособности реле давления воды выглядит следующим образом: насос начинает качать воду в накопительный бак (который устанавливается в большинстве случаев), при максимуме его заполнения происходит повышение давления и реле срабатывает. Когда потребитель включает водозаборный кран, давление в гидробаке постепенно снижается и при минимальном значении реле снова запускает насос. Такой процесс повторяется по кругу. Смотрите видео материал к нашей статье.

Как отрегулировать датчик давления для насоса?

Самый важный процесс в обустройстве частной скважины — это регулировка реле давления насосной станции. Здесь важно использовать правильный принцип. Этот вопрос может занять немало времени, поэтому нужно следовать четкому алгоритму.

1. Первый этап, где задействован регулятор, считается самым ответственным, в котором предстоит давление в гидробаке, к которому впоследствии будет устанавливаться автоматика. Нужно выполнять требование: проверять давление необходимо манометром с металлическим корпусом и при отсутствии воды в емкости. Не забудьте отключить электричество. Теперь откручиваем колпачок в верхней части гидроаккумулятора и подсоединяем манометр, что покажет его шкала, то и является настоящим показателем давления.

Регулировка реле давления для насоса

Важно!Помимо единичной проверки, вам предстоит регулярно измерять давление в гидробаке с примерной периодичностью 1 раз в 30 дней.

1. Когда подобран нормальный рабочий режим, следует отрегулировать его, используя регулятор. Если какой-то показатель давления вас не устраивает его можно стравить или подкачать. Рекомендуемый показатель не менее 1 атмосферы в гидроаккумуляторе.
2. Если вы самостоятельно проводили сборку насоса в системе водообеспечения, регулировка реле давления должна проводиться в обязательном порядке. Для начала корректируется малая гайка и максимальный показатель давления. Проследите за тем, чтобы это значение не было выше заводской нормы, так как в подобных ситуациях необходимо ручное отключение насоса.
3. Далее делается настройка реле давления насосной станции минимального значения большой гайкой в реле давления для насоса. Этого можно достичь благодаря спуску воды из гидроаккумулятора. При этом должен быть установлен в него манометр. На момент, когда стрелка на шкале покажет минимальную величину, насос должен включиться. Автоматика регулируется по показаниям измерителя.

Важно!Помните, что нижнее давление лучше отрегулировать так, чтобы оно было на 10 % больше, чем давление воздуха в резервуаре. Иначе это чревато скорейшим изнашиванием резиновой мембраны.

1. В отдельных случаях допустимо устанавливать предельные уровни давления по собственному предпочтению. Следует помнить, что так точкой отсчета должна быть большая гайка, то есть придел нижнего давления. Верхний предел может быть только таким на какое рассчитана вся насосная система. Также возможен вариант использования реле давления рм 5.

Обращаем внимание потребителя, что регулятор должен быть подобран в зависимости от условий вашего водоснабжения и по техническим характеристикам скважинного насоса. В работе обязательно должна использоваться схема подключения реле давления.

Автоматическое оборудование для домашних насосов

Автоматика, участвующая в оборудовании современных насосов чаще всего, состоит из нескольких устройств. Что это за приспособления рассмотрим ниже:

Автоматика для водяного насоса

• манометр, как обязательный атрибут в насосных подстанциях. Он необходим не только чтобы настроить реле давления для насоса, но и для последующего контроля;
• реле давления воды механического или электронного типа, отличаются своей конструкцией, а также могут иметь функцию сухого хода;
• защитная автоматика от холостого хода. Контролирует поток воды, поступающей к насосу, при ее отсутствии отключает мотор;
• поплавковый регулятор специализируется на подаче сигнала механизму для отключения насоса, если в системе водообеспечения наблюдается минимальный уровень воды;
• регулятор или автоматика для потока. Подобная деталь позволяет обойтись без монтажа гидроаккумулятора. Данная установка способна работать, как и автоматика для защиты от холостого хода.

Автоматика для гидроаккумулятора

В идеале иметь все необходимые навыки, если требуется подключение реле давления насосной подстанции, чтобы снизить риск поломок откачивающего агрегата и неполадок во всей системе водоснабжения в целом. В итоге статьи рекомендуем просмотреть видео об автоматике для насосов .

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

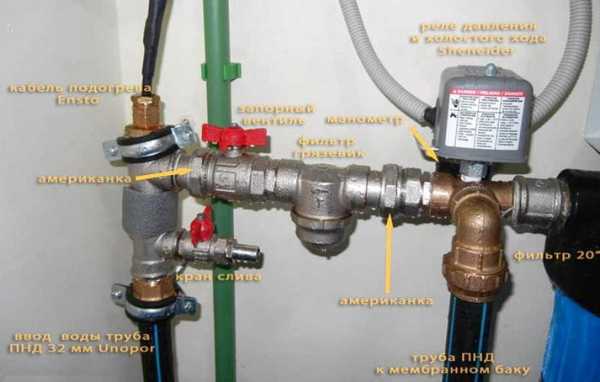

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

• Фильтр грубой очистки воды
• Насос и трубопроводы
• Входной вентиль
• Фильтр тонкой очистки воды
• Обратный клапан
• Слив на канализацию

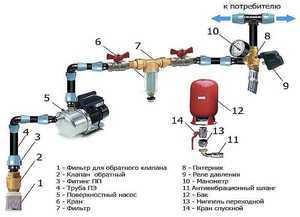

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора. Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

• Обычно реле снабжены двумя пружинами с разным диаметром.
• Пружина с большим диаметром управляет уровнями давлений.
• Пружина с малым диаметром – определяет разницу уровней.
• Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
• Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

Подключение реле давления воды

• Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
• На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.

Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.

Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.

Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).

Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.

Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Рекомендации по выбору и применению

• Приобретайте реле, предназначенные для работы в быту. Максимально давление в системе не должно превышать 4 атм. А рекомендуемый рабочий диапазон давлений, подходящий под сантехнические приборы и аппараты должен находится в пределах 1,4 – 2,8 атм.
• Обратите внимание, что чем больше будет разница в минимальном и максимальном давлении, тем больший объем воды будет находиться в гидроаккумуляторе и тем реже будет включаться насос в работу. Подробней ознакомится с порядком выбора и подключения гидроаккумулятора.
• Приобретайте реле известных производителей. Применение неизвестных подделок может весьма пагубно сказаться на работе всей системы и привести к поломке агрегатов или аварии.
• Обязательно установите на трубопроводе рядом с реле качественный манометр. Периодически контролируйте давление в системе, даже если внешним признакам все работает нормально.

На представленном видео указаны популярные модели реле давления, озвучены их характеристики и нюансы подключения. Приятного просмотра.

Похожие новости

Источники: http://restart24.ru/kak/kak-otregulirovat-rele-davlenija-na-nasosnoj.html, http://prokommunikacii.ru/vodosnabzhenie/nasosi/rele-davleniya-dlya-nasosa-vody-pravila-podklyucheniya-i-regulirovki.html, http://stroy-block.com.ua/santehnika/464-rele-davleniya-dlya-nasosa-kak-vybrat-ustanovit-i-otregulirovat.html

rusbyr.ru

Как правильно делать регулировку реле давления воды для насоса

Наиболее важным узлом, который управляет защитой водяной насосной станцией, очень часто считается реле давления. Подобное устройство способно обеспечить включение и отключение небольшого насоса в автоматическом режиме, контролируя подачу воды в емкость по настроенным параметрам. Подробных инструкций по регулировке оптимального значения верхнего и самого нижнего уровня давления не существует. Человеку необходимо подобрать эти значения самостоятельно, опираясь на допустимые нормы, правила и инструкции по эксплуатации погружных приборов.

Устройство реле давления и как оно работает

Реле по своей конструкции представляет собой маленький блок со специальными пружинами наибольшего и наименьшего давления, натяжение которых можно регулировать при помощи гаек. Внутренняя мембрана, которая связана с этими пружинами, срабатывает при изменении уровня давления. Когда достигается минимальный уровень, то натяжение пружины слабеет, а при наибольшем давлении пружина начинает сжиматься. Сила, которая воздействует на две пружины, способна замыкать или размыкать группу контактов реле. А после этого насосная станция запускается или отключается.

Подключение реле сможет обеспечить в водопроводной системе оптимальное давление и хороший напор жидкости. А также насос будет управляться в автоматическом режиме. Качественно отрегулированные уровни наибольшего и наименьшего давления смогут обеспечить его быстрое отключение, что сильно способствует продлению срока эксплуатации водопроводной системы.

Порядок качественной работы насоса под управлением специального реле такой:

1. Насосная станция качает жидкость в емкость.
2. Давление в водопроводе постепенно поднимается. Все это можно заметить по показаниям манометра.
3. Когда достигается нужное значение верхнего уровня, то специальное реле срабатывает и выключает насосную станцию.
4. При расходовании воды, которая закачена в емкость, давление в системе уменьшается. При достижении наименьшего значения, насосная станция включается и весь цикл повторяется.

Специалисты выделяют такие параметры работы реле:

• минимальный уровень давления, когда сразу замыкается группа контактов реле, быстро запускающая насосную станцию, и в емкость закачивается вода;
• максимальный уровень давления, когда сразу размыкается группа контактов реле, быстро выключающая насосную станцию;
• диапазон давлений, который является разностью абсолютно всех предыдущих значений;
• значение наибольшего уровня давления отключения.

Как сделать подключение и настроить специальное реле давления воды

При работах по качественной установке насоса нужно уделить внимание качественной настройке реле. От качества выставленных предельных значений зависит комфорт эксплуатации водопроводной системы и срок службы всех ее деталей. Поэтому стоит отнестись к этой работе очень внимательно.

С самого начала необходимо измерить давление, которое есть в емкости при сборке новой насосной станции. Производители устанавливают уровень включения на отметке в 1,6 атмосферы, а уровень выключения составляет не более 2,6 атмосферы. Эти показатели нужно проверять при пустой емкости и отключенном от сети питания насосе.

Специалисты советуют проводить такую схему проверки обычным механическим манометром для автомобиля. Он находится в железном корпусе, поэтому результаты измерений получатся наиболее точными, чем при применении пластиковых и электронных устройств. На показания подобных манометров способна повлиять температура окружающего воздуха или плохо заряженная аккумуляторная батарея. А также необходимо, чтобы предел шкалы устройства был наименьшим, так как по шкале, например, в 40 атмосфер довольно сложно измерить всего несколько атмосфер.

Чтобы проверить давление в емкости, необходимо выкрутить специальный колпачок, который прикрывает золотник, присоединить манометр и при помощи его шкалы быстро снять показания. Этот показатель нужно проверять с определенной периодичностью, к примеру, раз в два месяца. При такой работе воду необходимо окончательно удалить из емкости, выключив насос и открыв все водопроводные краны.

Существует и другая схема проверки, при которой нужно следить за минимальным давлением воды во время выключения погружного насоса. Когда его значение увеличивается, то это значит, что уменьшилось общее давление воздуха в емкости. Другими словами, чем меньше будет, объем воздуха в баке, тем большее количество воды будет закачено в емкость. Но разброс давления от полной до пустой емкости будет довольно большим. Эти показатели зависят лишь от предпочтений человека.

После выбора оптимального режима работы, необходимо его установить. Далее, нужно стравить оставшийся воздух или, наоборот, подкачать его. Необходимо помнить, что не нужно снижать давление до значения меньше 1 атмосферы или слишком накачивать его. Когда накачено небольшое количество воздуха в емкость из резины, которая заполняется водой внутри бака, то она может соприкасаться с его стенками и постепенно протираться. Большое количество воздуха не позволит накачивать много воды, потому что практически весь объем емкости будет занимать воздух.

Схема подключения реле давления воды для насоса

В насосах, которые продаются уже собранными, специальное реле еще на заводе настроено на оптимальные показатели. Однако при качественном монтаже насосной станции из разных деталей на месте установки регулировку устройства необходимо производить в обязательном порядке. Такая работа вызвана необходимостью сделать хорошую взаимную связь между настройками изделия с объемом емкости и напором насоса. А также иногда нужно поменять заводскую настройку прибора. Далее, будет подробно описан порядок действий по качественной настройке.

После процесса регулировки объема воздуха в емкости, необходимо подсоединить насос к питающей сети. Вся вода будет качаться насосом, а его выключение будет осуществлено после достижения необходимого наибольшего давления. Этот показатель принято называть верхним уровнем.

На любом изделии при его производстве должно быть указано наибольшее давление и предельно разрешенный напор насоса, превышение которого совершенно не допустимо. Это значение можно определить прекращением роста значения давления. В подобных случаях насос нужно выключать своими руками. Когда значение наибольшего давления не совпадает с заводскими рекомендациями, то стоит сделать соответствующую настройку при помощи поворота небольшой гайки. Для этого необходимо открыть крышку на корпусе реле.

Таким же образом меряется нижний порог. Чтобы это сделать, нужно открыть шаровый кран и быстро слить воду из емкости, пристально смотря на показания манометра. Водное давление будет понемногу уменьшаться, а при достижении им наименьшего значения насосная станция опять запустится. Это и будет нижний уровень, величину которого покажет манометр. Поворотом регулировочной гайки можно довести давление до оптимального значения, которое должно быть на 15 процентов больше давления воздуха в емкости, а иначе произойдет быстрый износ мембраны из резины.

Лучше всего выбрать такую мощность насоса, которая бы никогда не позволяла накачивать емкость до опасного предела. Максимальное значение рабочего давления выключения устройства нужно выставить на несколько атмосфер больше верхнего порога включения.

Иногда допускается установка наибольших уровней, которые довольно сильно отличаются от заводских рекомендаций. Подобным методом можно сделать личный вариант режима работы оборудования. При установке оптимальной разницы давлений маленькой гайкой нужно опираться на то, что началом регулировки является нижний предел, который всегда выставляется самой большой гайкой.

Регулировать верхний предел можно лишь в значениях, на которые рассчитана водопроводная система. Дополнительно шланги из резины и другое сантехническое оборудование также легко выдерживают давление, которое не превышает расчетное. Подобные тонкости стоит учитывать при установке новой насосной станции. А также большой напор воды может быть совсем ненужным и неудобным.

Реле давления воды для насоса регулировка

Регулировать реле стоит тогда, когда нужно выставить все уровни давления в оптимальных значениях. К примеру, необходимо выставить оптимальное значение верхнего уровня на отметке в 2,5 атмосферы, а нижнее обязательно должно составлять 1,5 атмосферы. Работы по регулировке стоит производить в таком порядке:

1. Запустить насосную станцию и начать закачивать воду в емкость до того момента, когда значение давления, показанное на манометре, достигнет отметки 2,5 атмосфер.
2. Выключить насосную станцию.
3. Открыть крышку на корпусе изделия и постепенно поворачивать гайку до того момента, пока устройство не сработает. Поворот гайки исключительно по часовой стрелке способен увеличить давление, а вращение в другую сторону понизит его. Таким образом, выставляется максимальный верхний уровень, который будет равен 2,5 атмосферам.
4. Открывается кран, и вода из емкости сливается до значения давления на металлическом манометре 1,5 атмосферы.
5. Перекрывается кран.
6. Открывается крышка на корпусе реле и крутится большая гайка до того момента, когда сработают его контакты. Подобным образом, будет выставлен минимальный уровень в 1,5 атмосферы, который обязан быть немного выше, чем давление воздуха в емкости.

Когда будут выставлены оптимальные верхние и нижние пороги, то емкость заполняется нужным количеством воды, и нет нужды запускать насосную станцию своими руками. Небольшие неудобства могут возникнуть лишь из-за перепада значения давления, когда емкость полная или практически пустая. В остальных случаях, когда разница очень маленькая, и насос приходится довольно часто включать, то рабочее давление в водопроводной системе остается комфортным и равномерным.

Как защитить небольшой насос от опасности сухого хода

Очень часто главной причиной поломки насоса при эксплуатации считается отсутствие воды в водопроводной системе. Огромная нагрузка на насос, которая происходит без наличия воды, способна привести к поломке внутренних узлов или всего изделия.

Отсутствие воды в общей водопроводной системе может возникнуть из-за таких причин:

• потребление воды в объемах, которые превышают возможности подачи скважины или колодца;
• перебои с водой летом;
• поломки на водопроводных сетях.

Чтобы полностью исключить такие проблемы, стоит использовать специальное реле со встроенной защитой от работы во время сухого хода. В подобном устройстве существует возможность размыкания группы контактов, при котором насосная станция быстро выключается и прекращает работать. Такой показатель ставится изготовителем на уровне 0,6 атмосфер и не подлежит регулировке. Запустить насос можно будет лишь тогда, когда восстановится оптимальное количество воды в общей водопроводной системе.

Дополнительно, изготовитель способен предложить еще один тип устройства для защиты от сухого хода. Специальное реле потока, которое дополняется функциями электронного реле тоже очень хорошо защищает от последствий отсутствия воды. Подобное устройство выключит насосную станцию при отсутствии воды или уменьшении давления менее чем в 1 атмосферу.

Когда выполняется качественная регулировка реле для новой насосной станции, необходимо узнать заявленную изготовителем максимальную мощность оборудования. Если насос не способен обеспечить напор воды более 6 атмосфер, то осуществлять его настройку на большую точку не нужно.

remontoni.guru

регулировка для гидроаккумулятора, датчики в системе водоснабжения

Реле давления воды для насоса стоит относительно недорого

Реле давления воды для насоса считается необходимым устройством, чтобы автоматика была обеспечена наилучшим образом. Реле – это датчики в системе снабжения, без которых невозможна регулировка давления. Если быть точнее, то именно посредством этого устройства при падении давления происходит включение насоса, а при повышении, соответственно, отключение. То, при каком именно показателе происходит срабатывание устройства, напрямую зависит от того, какой параметр будет установлен.

Содержание статьи

Реле для гидроаккумулятора

Такое устройство должно быть:

• Качественным;
• Соответствующим стандарту качества ГОСТ;
• Исправным и пригодным для эксплуатации.

Реле давления воды для насоса имеет простую конструкцию

Гидроаккумулятором называется емкость, где установлена эластичная груша или мембрана, которая делит ее пополам. Одна полость заполнена воздухом под давлением, а вторая — водой. Стоит заметить, что именно посредством накачиваемого воздуха происходит регулирование давления воды в полости гидроаккумулятора и в том числе ее количества в нем. Если будет повышаться количество воздуха, то, соответственно, повысится давление в системе, однако параллельно объем закачиваемой жидкости снизится. По статистике, получается закачивать только половину объема. Например, если гидроаккумулятор обладает вместительностью в 100 л, то закачивать можно только 50 л.

Чтобы бытовая техника нормально функционировала, требуется, чтобы давление в системе варьировалось в пределах 1,4-2,8 атм.

Реле как раз и отвечает за это, и устройство станции срабатывает в двух пределах – в нижнем и верхнем. Как только достигнут низкий уровень, происходит процесс включения аккумулятора, чтобы накачивать воздух, а как только достигнута верхняя граница, он отключается.

Регулировка и принцип работы

Суть работы таких установок достаточно проста, однако, чтобы устройство работало так, как заявлено требованиями производителя, нужно перед монтажом делать проверку. Стандартом при проверке считается 1,5 атм, однако нужно учитывать то, что при транспортировке происходит частичная потеря воздуха, что считается обычным делом. Чтобы сделать тестирование, нужно пользоваться манометром, и тогда настройка не доставит хлопот. Даже если при покупке в комплекте был манометр, который чаще всего сделан из пластика, желательно не использовать его, так как они недолговечные и некачественные.

Для диагностирования:

• Берется аккумулятор, и с него снимается колпачок, прикрывающий ниппель;
• Подключается вычислительное устройство;
• Записываются данные.

Для ремонта реле давления воды не нужно затрачивать много финансовых средств

При полноценном функционировании достаточно 1,5 бар, а для бытового — 1. Чтобы устройство работало как можно дольше и не возникали проблемы, не стоит перекачивать бак в системе, так как запаса воды в скважине вполне достаточно. В противном случае оборудование может испортиться, что потребует немалых вложений.

Как установить реле для насоса

Для установки скважинного реле в трубопроводе стоит сначала его правильно выбрать, а затем следовать рекомендациям от производителя, так как малейшее нарушение может привести к проблемам. Монтаж проводится в основном там, где расположен отвод гидроаккумулятора. Это как раз то место, где нивелируется турбулентность и скачки потока. В некоторых моделях не предусмотрена работа при температуре менее 4^оС или же при повышенной влажности более 70%. Именно поэтому перед покупкой стоит тщательно изучить технический паспорт, чтобы впоследствии не разочароваться в товаре.

Реле давления воды для насоса может отличаться по конструкции и дизайну

Любое реле обязательно должно содержать комплектующие в виде:

• Фильтра механической очистки;
• Насоса;
• Трубопровода;
• Вентиля входа;
• Фильтра тонкой очистки;
• Обратного клапана;
• Выхода на слив канализации в водоснабжении.

В продажу поступают и более сложные модели, снабженные штуцером, фильтрами и обратным клапаном. Именно потому есть возможность проводить монтаж непосредственно в том же блоке, что и насос. Если у реле присутствует антиводная защита, то возможен монтаж в полость колодца. В целом все зависит от модели, назначения и технических характеристик устройства, а потому нужно изучить каждый вид и тип, чтобы выбор полностью оправдал ожидания.

Датчики давления воды

Перед тем как осуществлять монтаж реле, нужно провести монтаж насоса, гидроаккумулятора и, естественно, выявить все настройки для последующей работы.

А именно:

• Предельно возможное давление у установки;
• Минимальное значение для выключения устройства;
• Максимальная величина давления в камере для нормального функционирования гидроаккумулятора.

Чтобы выявить минимальный уровень, нужно прибавить 0,2 атм к тому давлению, которое присутствует в воздушной камере водного аккумулятора. Если имеющийся показатель не такой, то это повлияет на быстрое изнашивание системы. Стоит заметить, что существует 2 основных вида электронного реле: силовое, в котором включение осуществляется посредством силового контакта на насосной установке, и управляющее, в котором сигнал подается на полость силового отсека управления. Важно! Нужно сразу же провести определение максимальной мощности включения относительно выбранной модели и осуществить регулирование, если потребуется.

Подключение в системе водоснабжения

Процесс регулировки реле считается особенно важным процессом, посредством которого можно настроить агрегат на полноценное и оптимальное производство.

Чтобы правильно подключить реле давления, стоит предварительно посмотреть обучающее видео

Здесь есть несколько нюансов, и стоит обратить внимание на каждый момент:

1. Как правило, реле комплектуется двумя пружинами, причем каждая обладает различным диаметром.
2. Пружина с большим диаметром используется, чтобы контролировать и стабилизировать уровень показателя.
3. Пружины, установленные сзади, обладают меньшим диаметром, и они нужны для определения дифференциала уровня.
4. Зажим на большой способствует увеличению самой высокой и самой низкой отметки.
5. Зажим на маленькой используется, чтобы прибавлять к максимальному значению превосходство относительно минимального.

Чтобы осуществить непосредственно подключение, нужно следовать ниже приведенной инструкции. Для монтажа следует пользоваться специальной рекомендацией от производителя относительно конкретной модели устройства. Установка тройника осуществляется в определенном месте на полости трубопровода, и на него монтируется штуцер с соответствующим диаметром. При помощи ФУМ ленты или пенькового каната осуществляется выполнение герметизации резьбового соединения.

Важно! Стандартный комплект реле включает в себя только гайки, а вот самостоятельно придется подбирать устройство под названием американка или же просто своими руками провести вращение прибора на полости тройника. Далее: за счет применения кабеля нужно провести сечение, чтобы увеличить мощность подключения к сети питания; установить клеммы, которые обладают надписью об их назначении, а если такие отсутствуют, то схема определяется самостоятельно; при наличии клеммы под названием «земля» в обязательном порядке проводится монтаж заземлительного кабеля.

Использование устройства

Для того чтобы внутри системы подачи воды к зданию в виде частного дома поддерживался постоянный и оптимальный уровень давления, требуется монтаж гидроаккумулятора и реле давления. Они оба подключаются посредством трубопровода к полости насоса, однако реле должно быть монтировано в середине между насосом и гидроаккумулятором. Как правило, оно ставится как можно ближе к аккумулятору, однако есть модели, монтаж которых можно проводить на полости насоса, даже если он погружной.

Реле давления выходит из строя достаточно редко

Само реле давления для водяных насосов предоставляет возможность осуществлять автоматическое включение и выключение системы подачи воды, накачиваемой в емкость бака из скважины.

Другими словами, именно за счет такого устройства можно установить автоматическую систему запуска и отключения насоса.

Специалисты по изготовлению таких устройств выделяют несколько терминов в виде:

1. Рвкл, или включение системы, посредством которой включаются все подачи давления, а значит, начинается накачивание воды, и уровень этот составляет 1,5 бар.
2. Рвыкл, или выключение давления, при котором происходит размыкание контактов и, соответственно, насос отключается, причем для данного уровня производительная настройка должна быть 2,5-3 бар.
3. Перепад давления, что является величиной, образующейся посредством вычисления разницы между нижними и верхними показателями. Производительной настройкой считается 5 бар.

Аккумулятором воды конструктивно называется емкость, в которой есть резервуар в виде груши, и в него посредством автомобильного ниппеля проводится набор воздуха.

Приобретать механическое и автоматическое реле и все комплектующие нужно в специализированном магазине, в котором могут предоставить сертификат качества и гарантию на товар.

kanaliza.ru

Реле давления воды для насоса

Именно реле давления воды для насоса – основной элемент системы, отвечающий за управление работой всей станции. Оно обеспечивает включение и выключение насоса в зависимости от напора и соответственно, давления в системе и выход его из строя очень негативно отражается на функциональных возможностях насосной станции. Поэтому регулировка реле давления воды для насоса должна осуществляться своевременно и с высокой точностью, чтобы предотвратить отсутствие воды в необходимых объемах и под достаточным напором в доме.

Работа механизма

В конструкцию насосной станции обычно входят такие элементы, как:

• Гидроаккумулятор;

• Насос;
• Реле.

Устройство механизма представляет собой компактный блок с пружинами. Одна для регулировки максимального давления, вторая для регулировки минимального уровня нагнетания воды в системе. Принцип работы данного реле основан на сжимании и разжимании пружин. Максимальное значение водяного давления заставляет пружину ослабевать, а минимальное – сжиматься. Воздействие на реле протока воды для насоса способствует замыканию или размыканию контактов. При этом происходит включение или выключение насоса.

Именно реле обеспечивает постояннле нагнетание воды в системе, под требуемым напором. Так как управление насосом чаще всего выпоняется автоматически, то именно регулировка реле давления насосной станции способствует эффективной работе, увеличивая срок ее эксплуатации за счет правильно выставленных уровней. Они заставляют агрегат отключаться в случае необходимости, и включаться когда требуется.

Строение реле давления

Работа реле в системе управления состоит в следующем:

• Сначала происходит закачивание в бак воды при помощи насоса;
• С помощью прибора – манометр, можно отследить, что уровень давления в системе повышается;

• Достигая максимально допустимого установленного значения, происходит сработка реле и насос выключается;
• По мере уменьшения количества воды, за счет ее расхода, происходит уменьшение напора, пока не достигает минимально допустимого уровня для подачи воды;
• Сработка реле приводит к запуску насоса.

Этот цикл повторяется беспрерывно при работе насосной станции.

К основным параметрам работы реле относятся:

• Минимально допустимый уровень давления (приводящий к включению агрегата). Обычно он устанавливается заводом-изготовителем на уровне 1,5 атмосфер;
• Максимально допустимый уровень (происходит выключение насоса). Производитель устнавливает это параметр в пределах 4 атмосфер.

Разница между максимальным и минимальным уровнями, которая вбольшинстве моделей равна 2,5 атмосфер.

Настройка реле давления

От правильности настройки зависит эффективность и производительность работы всей насосоной станции.

Кроме того правильная настройка поможет организовать бесперебойную подачу воды, при этом увеличив сроки эксплуатации агрегата и составных элементов системы.

Перед началом регулировочных работ следует определить какие параметры установлены заводом- изготовителем. Чаще всего минимально выставляется значение 1,5 атмосфер, а максимально – 4 атмосферы. Проверку необходимо производить полностью опустошив бак и отключив систему от электропитания. Для определения установленного параметра удобнее всего использовать автомобильный механический манометр. Он отличается более высокой точностью, чем электронные приборы, так как на него не влияют уровень заряда батареи и атмосфера в помещении (температура, влажность).

Важно! Следует выбирать манометры с наименьшей ценой деления, чтобы результат измерения был максимально точным.

Чтобы проверить давление в баке откручивается колпачек, который закрывает золотник, присоединяется манометр и по его шкале снимаются показания. Данный показатель необходимо регулярно контролировать, чтобы насосная станция работала эффективно.

Внимание! При проверке давления вода должа быть удалена из бака, электропитание отключена, а все имеющиеся краны – открыты.

Следить за работой механизма управления напором можно и другим методом – контролоировать давление, при котором насос отключается. Увеличение этого параметра свидетельствует о том, что давление воздуха в баке снижается. Чем меньше это значение, тем больший запас воды получается в баке. Но его количество зависит от предпочтений потребителя и может быть отрегулировано под его нужды.

Определив оптимальный режим работы под свои предпочтения следует установить его, предварительно стравив лишний воздух из бака или подкачав дополнительный при  необходимости.

Внимание! Выставлять минимальное значение менее 1 атмосферы не рекомендуется, так как при слишком малом объеме воздуха в баке, емкость с водой будет протираться, касаясь его стенок. Излишек воздуха также не желателен, так как не дает закачать оптимальное количество воды.

Настройка максимального и минимального показателей

При покупке насосной станции, которая продается в собранном виде, реле давления отрегулировано чаще всего оптимально для эффективного режима работы. При покупке же разобранной станции, и при необходимости ее мотажа, следует обязательно производить настройку указанных элементов. Порядок осуществления этой процедуры следующий:

• На первом этапе производится регулировка давления воздуха в баке;
• Потом насосная станция подключается к электросети;
• После закачивания воды в бак, произойдет отключение насоса при достижении максимального уровня нагнетания воды;
• При остутствии отключения и при превышении порогового значения, необходимо отключить насос вручную, а после отрегулировать реле, вращая малую гайку;
• Нижний уровень давления определяется аналогично.
• При это воду следует сливать из бака до того момента, пока насос не включится;
• При этом необходимо следить за показаниями манометра, для определения значения параметра включения;
• Вращая большую гайку следует выставить необходимый уровень, соответствующий рекомендациям изготовителя.

Внимание! Нижнее давление должно превышать уровень давления воздуха в баке примерно на 10 %. Это необходимо для снижения уровня износа мембраны.

Максимально допустимая разница составляет 2,5 атмосфер. Но эта величина может варьироваться, и устанавливаться в зависимости от предпочтений потребителя. Важно отметить, что начальной точкой отсчета должен быть минимально допустимый уровень давления, от которого и следует отталкиваться при регулировке. Максимальная величина верхнего уровня не может быть установлена больше максимально возможного, на который расчитана конкретная система.

Кроме того шланги и элементы сантехники, входящие в конструкцию насосной станции также расчитаны на определенные пределы, что следует учитывать при выполнении настроечных и регулировочных работ.

Подробно о регулировке реле давления рассказывается в видео:

Регулировка реле

Когда следует установить определенные уровни давления в системе, как максимальный, так и минимальный, то выполняется регулировка. Для этого потребуется манометр, показаниям которого можно доверять. Процесс имеет такую послдовательность:

• Насос включается и закачивается в бак вода до необходимого макисмального значения на манометре;
• Насос отклбючается;
• Открывается крышка реле и производится медленное вращение малой гайки до того момента, когда произойдет сработка реле. Выполняя вращение по часовой стрелке выполняется увеличение уровня давления, против часовой стрелки – уменьшение;
• Далее необходимо слить воду из бака до установки манометра в положение требуемого минимального значения;
• Кран закрывается;
• Для регулировки уровня выполняется вращение большой гайки, до момента сработки контактов реле.

Как слишком маленький, так и слишком большой диапазон разброса максимального и минимального давлений будет способствовать неэффективной работе насосной станции. Поэтому большинство производителей рекомендует выбирать значение в пределах 2 атмосфер.

Реле давления важная часть насосной станции любого типа. Оно позволяет эффективно и с высокой производительностью пользоваться водой, при этом не ощущая на себе неудобства при периодическом отключении агрегата. Оптимально настроив параметры реле можно улучшить эксплуатационные характеристики и  увеличить срок службы станции водоснабжения. Это достигается за счет экономичного режима работы и отключения наиболее энергозатратных узлов при необходимости.

bouw.ru

регулировка гидроаккумулятора насосной станции, настройка своими руками

Устройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

А именно:

• Точный просчет всех параметров;
• Учет особенностей подачи воды;
• Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Ещё больше информации и полезных советов по установке насосных станций читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya-dlya-kolodtsa

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

• Электрическую;
• Механическую;
• Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Для того, чтобы выбрать подходящую насосную станцию необходимо руководствоваться некоторыми критериями. Подробнее на странице сайта: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Далее:

1. Выключается станция.
2. Открывается корпус реле.
3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
5. Если крутить против, то оно уменьшается.
6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Это позволит:

• Быть уверенными в исправности;
• Получить гарантию качества;
• При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Гидроаккумулятор может вас выручить в случае отключения подачи водопроводной  воды. Подробнее о нем узнаете на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/gidroakkumulyator-dlya-sistem-vodosnabzheniya

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Увеличить давление гидрофора или понизить можно, в зависимости от:

• Объема расходуемой жидкости;
• Частоты потреблений;
• Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

1. Учитываются параметры контроллера.
2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Регулировка реле давления насосной станции (видео)

Стоит заметить, что если проводить работу по подключению и регулированию реле максимально тщательно и без нарушения рекомендаций и от производителя и выше представленных данных, то можно осуществить все быстро и без проблем. Если нет ни желания, ни минимальных навыков работы с такими установками, то лучше доверить процесс профессионалу.

Примеры реле давления (фото)

homeli.ru

настройка с нуля, распространенные ошибки

Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.

Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее.

Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.

Содержание

• 1 Конструкция
• 2 Подготовка бака-накопителя
• 3 Настройка реле давления насосной станции
• 4 Настройка «с нуля»
• 5 Распространенные ошибки
  • 5.1 Малая пружина перетянута
  • 5.2 Давление Poff составляет более 80% от максимально допустимого для данной модели реле
  • 5.3 Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
• 6 Особенности реле от некоторых производителей
• 7 Видео на тему

Конструкция

Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

После подсоединения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, а та – на поршень, который подсоединен к контактной группе.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции. Насосная станция для колодца — разновидности и особенности, принцип работы устройства.

Что такое дренажный насос  и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Подготовка бака-накопителя

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.

Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.

Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.

Давление воздуха в гидроаккумуляторе необходимо подобрать правильно, иначе система не будет работать в оптимальном режиме.

Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.

Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.

Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.

Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:

• 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
• 1,7 – 1,9 атм при объеме 50 – 100 л.

Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.

Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.

Настройка «с нуля»

Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:

1. Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
2. Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
3. Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
4. Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
5. Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.

Настройка реле давления

Распространенные ошибки

Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:

Малая пружина перетянута

Вследствие чего давление отключения превысило максимальный напор насоса.

В этом случае насос просто не будет отключаться.

Что необходимо сделать:

• подать питание на насос и запустить его;
• как только давление на манометре перестанет расти, станцию нужно выключить;
• открыв любой из кранов, слить небольшое количество воды;
• убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;

Теперь можно ставить крышку на место и включать насос.

Давление Poff составляет более 80% от максимально допустимого для данной модели реле

Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.

Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.

Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.

Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона

При этом станция опять же не будет отключаться.

Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.

В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.

С технологией очистки воды от железа вы можете ознакомиться в этом материале.

Видео на тему

ООО ДИЗАЙН ПРЕСТИЖ

8(495)744-67-74

www.rapidly.ru
