Подъемные ворота в гараж своими руками: порядок работ + видео

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии гаражных ворот не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии

вертикальных направляющих – здесь может сгодится профиль УД для установки гипсокартона. Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается

специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

prostrouky.ru

Гаражные ворота подъемные своими руками

Сделать собственный гараж более комфортным мечтает каждый владелец данного недвижимого объекта. Одним из способов добиться этого – установить подъемные гаражные ворота. Данная конструкция не является слишком новой, однако ее преимущества позволяют монтировать данное приспособление практически в любом гараже. Отзывы об этих гаражных воротах свидетельствуют об их популярности и, соответственно, надежности.

[sam id=»1″ codes=»true»]

Можно заказать подъемные ворота в специализированных компаниях или создать ворота своими руками, которые не будут ни в чем уступать покупным. Для этого потребуются чертежи. Стоит понять механизм ворот, чтобы в дальнейшем выполнять все действия правильно. Из оборудования потребуется только аппарат для сварки. Все остальное зависит только от вашего умения работать головой и руками.

Прежде чем приступить к изготовлению гаражных ворот своими руками, необходимо понять, какие у них характеристики. Прежде всего, они безопасные. По сравнению с другими видами ворот, подъемный механизм больше защищен от различного рода взломов.

Самодельные ворота, изготовленные по правильной конструкции, взломать очень сложно. Они более устойчивы к коррозии, если установить конструкцию из оцинкованного металла.


Их удобство заключается в том, что они не требуют дополнительного места, что позволяет рационально использовать всю площадь помещения. При этом ворота имеют стандартные размеры, это значит, что чертежи для арочных видов невозможно выполнить. Придется смириться и с тем, что высота потолка станет немного ниже. Теперь необходимо понять принцип работы с такой конструкцией и особенностями их проведения.

Металлическая рамка

Для того чтобы сделать гаражные ворота, потребуется металлическая рамка. При этом выполняя работу своими руками, следует уделить внимание жесткости основы. Если жесткость достаточная, крепить к стене подъемные ворота будет гораздо проще. Направляющей для движения механизма будет боковой профиль. Направляющие могут быть потолочными и вертикальными, но это не ограничивает вас при выборе конструкции.

Качественно изготовить механизм можно с применением цельного деревянного щита. Но в этом случае вес ворот будет большим, а эксплуатировать их получится гораздо меньше, поэтому специалисты рекомендуют самодельные металлические устройства. К тому же, металл меньше подвергается влиянию атмосферных явлений. После изготовления гаражных ворот можно выполнить декоративные элементы в виде ковки. Но это сделает конструкцию тяжелой.

Стоит уделить внимание утеплению механизма. Дерево лучше не использовать и в этом случае, поскольку оно легко поражается грибком и плесенью, а замена является слишком трудоемкой и длительной. Помочь пользоваться воротами должны специальные пружины. С их помощью самодельные подъемные конструкции легче поднимать и опускать. Также, решая вопрос о том, как выполнить гаражные ворота, нужно подбирать не только правильные размеры, но и продумать способ управления.

Механизм ворот

Можно оснастить механизм гаражных ворот ручным управлением, электрическим или дистанционным. Электроника считается ненадежным способом управления. Ручной или дистанционный вариант гораздо лучше – такие отзывы можно встретить среди владельцев гаражей. Еще одни важный момент – составляющие. Всю конструкцию можно сделать своими руками или некоторые комплектующие купить в специализированных магазинах.

[sam id=»2″ codes=»true»]

Подготовка является важным этапом. Механизм будет надежным только тогда, когда вы приобретете составляющие из качественных сплавов, в противном случае он быстро выйдет из строя. Итак, для создания ворот потребуется профиль для окантовки, планка для ограничения, накладки, утеплитель. После подготовки пришло время заняться установкой. Обратите внимание на то, что между рамой и стенами гаража не должно быть щелей, которые придется задумать монтажной пеной. Правильно подобранные размеры помогут избежать этого.

Как выполнить раму

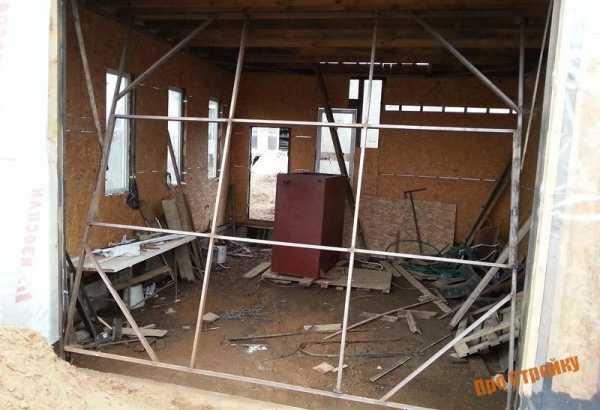

К раме будут крепиться все остальные элементы конструкции. Если выполнить ее своими руками неграмотно, всю работу придется переделывать. Для рамы специалисты советуют брать мощные уголки. Если для рамы планируется брать уголок 75, то для полотна берут 25, соответственно, для рамы – уголок 100, для рамы 50. Даже когда у вас в гараже стандартные ворота были установлены ранее, все равно измерьте все размеры еще раз.

Необходимо мерить дополнительно диагональ. После этого сделайте все поверхности идеально ровными и правильными, чтобы крепеж был максимально крепким. Неровности негативно влияют на качество крепежа. Далее начинают сваривать механизм своими руками. Размеры места проведения сварочных работ делают больше конструкции. Важно убедиться, что поверхность ровная.

Два уголка необходимо отрезать по длине боковых и ширине верхних проемов. Еще раз приложите их к стенам гаража, чтобы убедиться, что самодельные уголки будут прилегать идеально. Качественную сталь необходимо сваривать с использованием электродов «пятерка» или «четверка». После сварки важно зачистить все швы. Выполняем еще одну раму по тому же принципу. Готовые рамы ставим по две стороны проема и крепим металлической шинкой толщиной минимум три миллиметра.

В результате грамотных действий у вас должна получиться конструкция, которая будет плотно прилегать к стенам, без пустот для монтажной пены. Многочисленные отзывы в интернете свидетельствуют о том, что нижнюю часть многие выполняют крайне ненадежно. Оптимально выполнить в земле яму небольшого размера, которую заливают бетонной смесью. После укладки бетона укладывают поверху швеллер и вдавливают в смесь. Плоскость укладки проверяют строительным уровнем – она должна быть абсолютно параллельной поверхности земли.

Встречаются советы использовать дерево для изготовления рамы к конструкции. Но это ненадежный способ, который только отнимет время. Вскоре дерево разобьет все места соединений и придется выполнять ворота заново. Следующий шаг – выполнение каркаса самого полотна. Каркас поможет выполнить правильные замеры, отрегулировать работу конструкции. Тогда ее не будет заедать, и движение будет осуществляться максимально свободно, без усилий.

Раму для полотна ворот можно изготовить с применением уголков или профильной трубы. Не забудьте о перемычках – с их помощью полотно ворот не будет «играть» и станут достаточно жесткими. В очередной раз необходимо удостовериться в правильности всех замеров. В противном случае конструкция будет перекошена, будет заедать и работать слишком тяжело.

С помощью сварки соедините комплектующие каркаса. Примеряйте к созданной раме – каркас должен свободно в ней двигаться. Слишком большой зазор также является минусом конструкции. Если все выполнено правильно, привариваем все окончательно и надежно. Обязательно выполнить последующую зачистку после сварки. Переходим к разметке крепежа кронштейнов к стене. Кронштейн должен находиться немного впереди, но не слишком выступать.

Еще одно действие – крепление конструкции к потолку. Не забывайте, что крепление должно быть идеально горизонтальным. Перепроверьте, чтобы в дальнейшем не переделывать работу. Шарнирные соединения являются идеальными для конструкции подвесных гаражных ворот. Заключительный шаг – утепление. В качестве материала можно взять пенопласт или легкий синтетический материал. Теперь время отрегулировать пружины. Слишком жесткие пружины делать не стоит. Проверьте несколько раз, насколько правильно выбрано место для их крепления.

[sam id=»3″ codes=»true»]

vorotagate.ru

Подъемные ворота своими руками чертежи и особенности



Подъемные ворота своими руками чертежи и особенности сборки

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

  • сварочный аппарат;
  • металлический профиль;
  • ролики;
  • сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

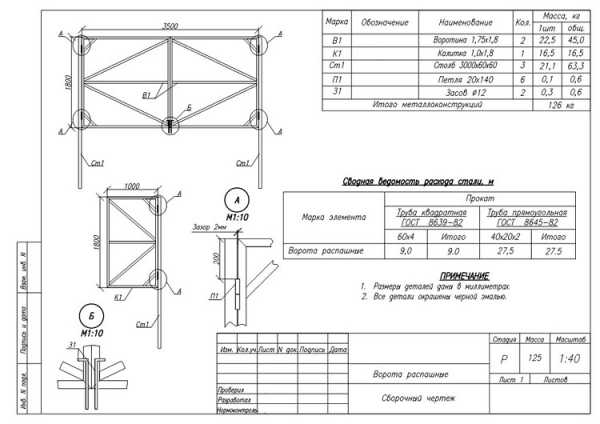

Чертежи

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

  • можно использовать стальную конструкцию;
  • можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама

fundamentt.com

Подъемные ворота для гаража своими руками: чертежи, видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

  1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
  2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
  3. Кронштейн для крепления возвратных пружин подъемного механизма.
  4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
  5. Автоматический привод перемещения створки.

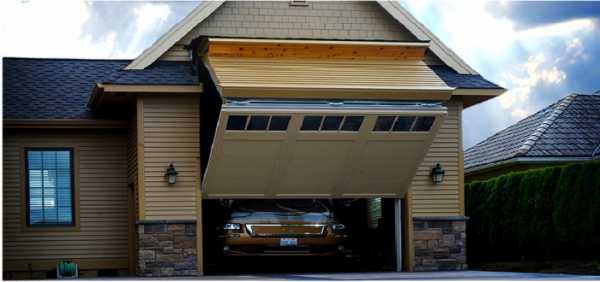

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

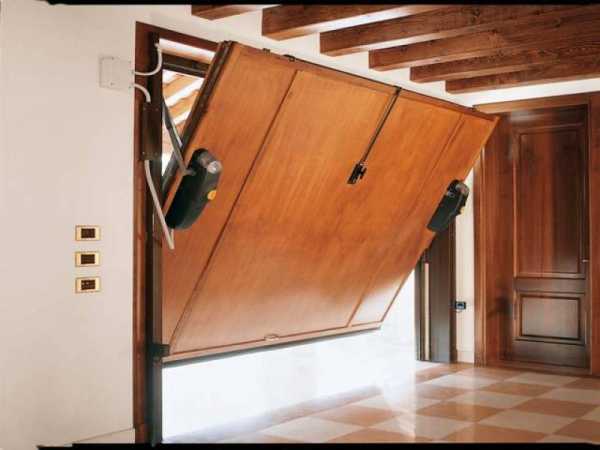

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

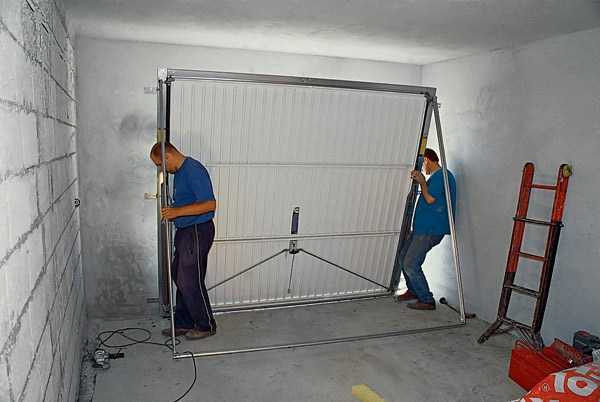

  1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
  2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
  3. Крепление шарниров на створку дверей и установка ворот на рельсы.
  4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

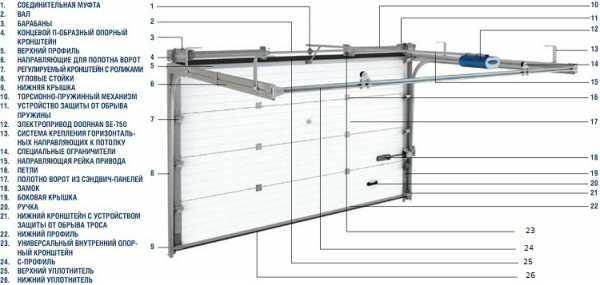

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

  • высокая степень защиты, безопасности;
  • долговечность и надежность конструкции;
  • хорошая герметичность;
  • малогабаритность;
  • наличие системы от взлома.

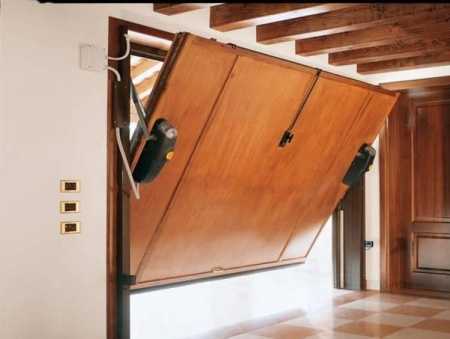

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:


Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.
