Герметизация трубы на крыше – как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Содержание статьи

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

• Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
• Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
• Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
• Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

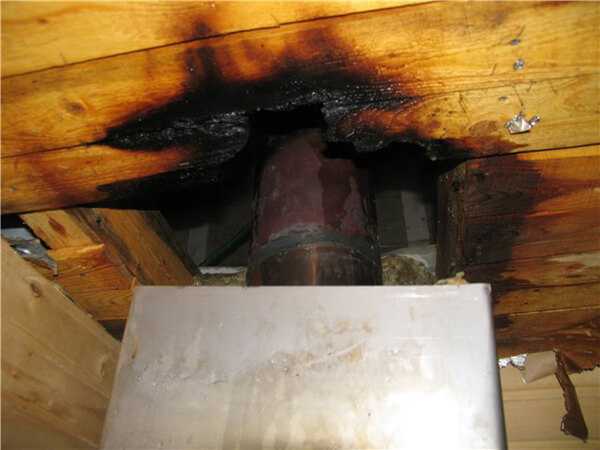

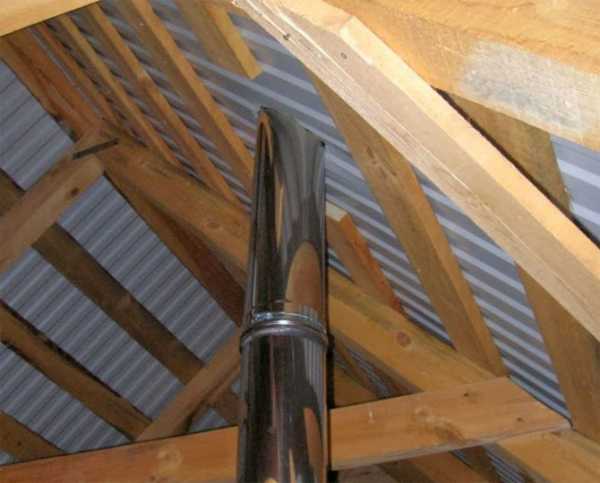

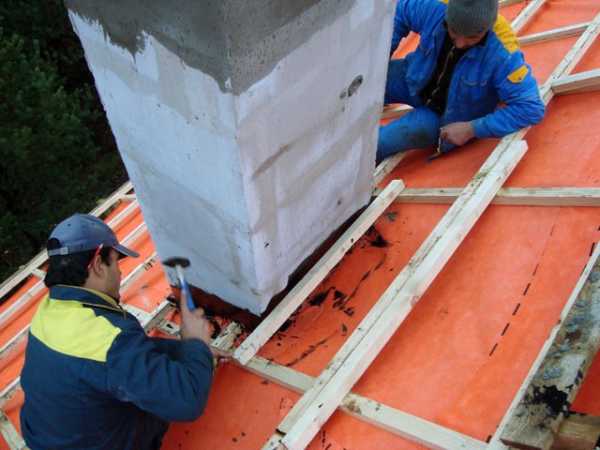

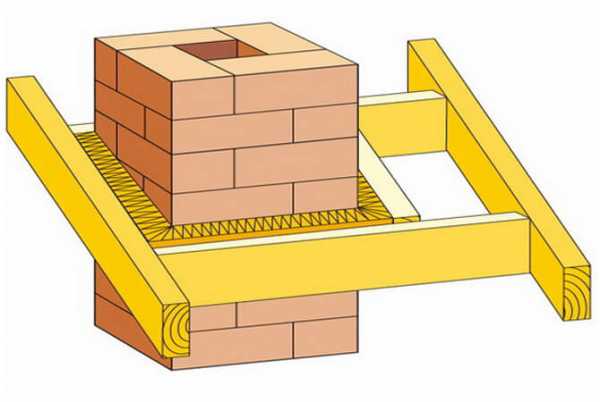

  Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

   Заделка зазора с помощью раствора и декоративного воротника из нержавейки



   Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

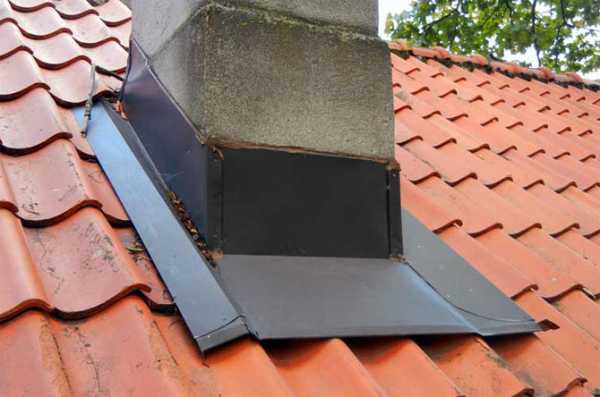

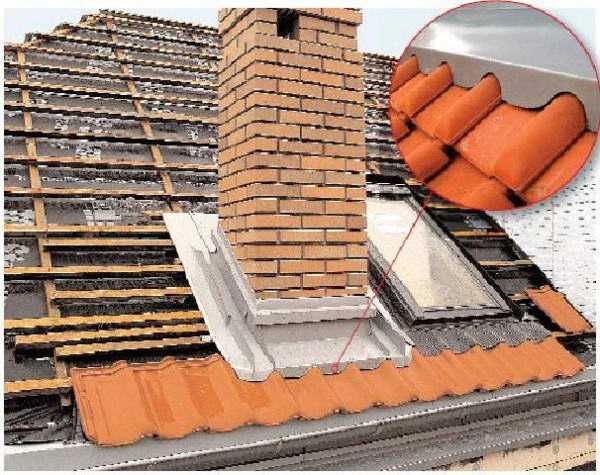

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

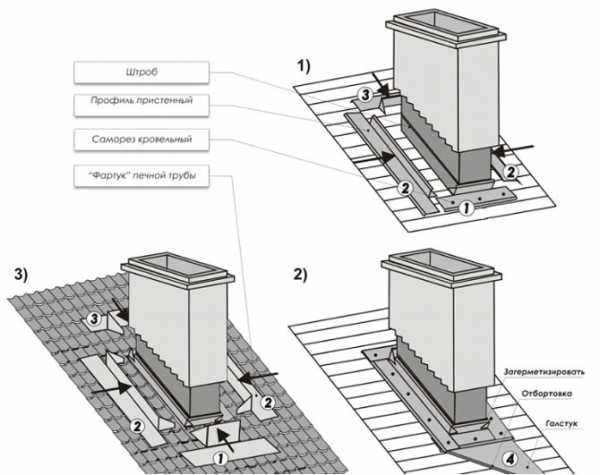

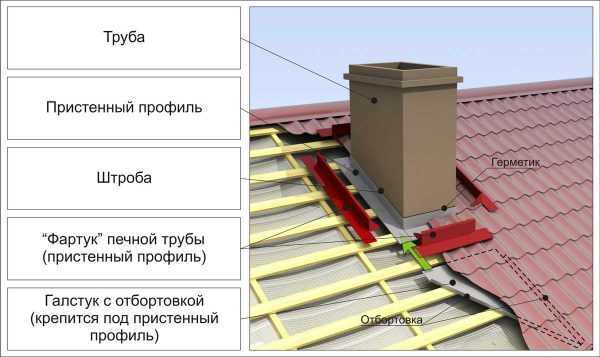

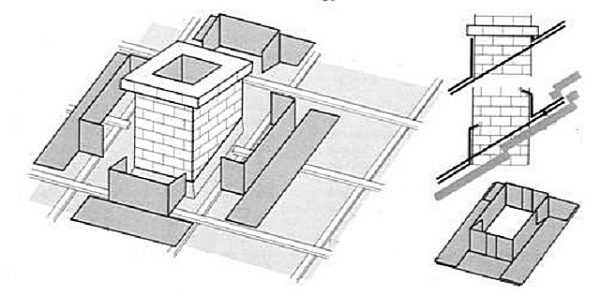

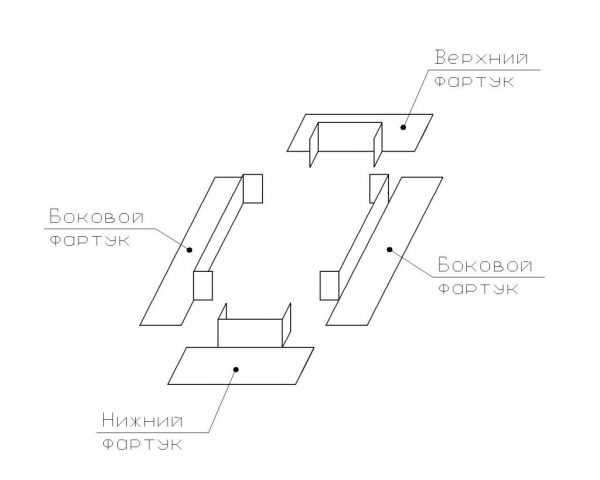

Схема крепления фартука для изоляции зазора

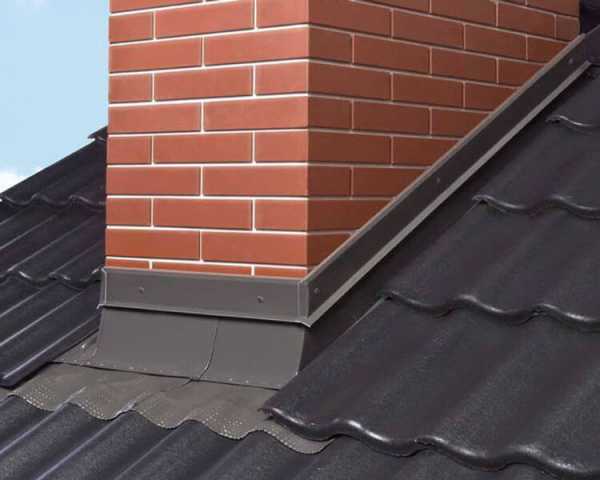

Монтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

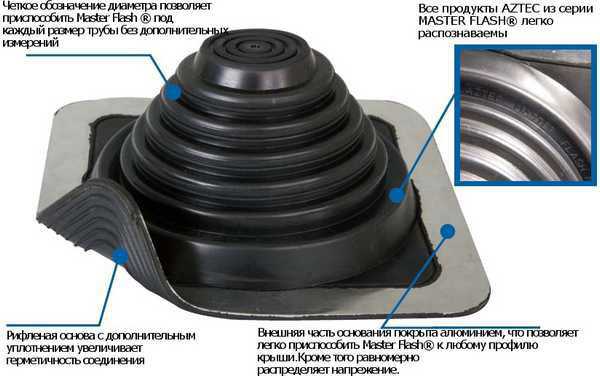

• Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.

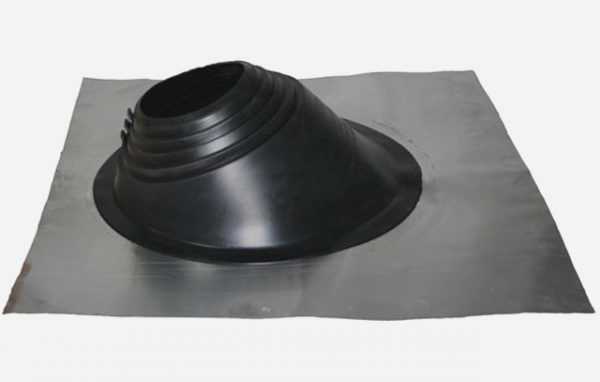

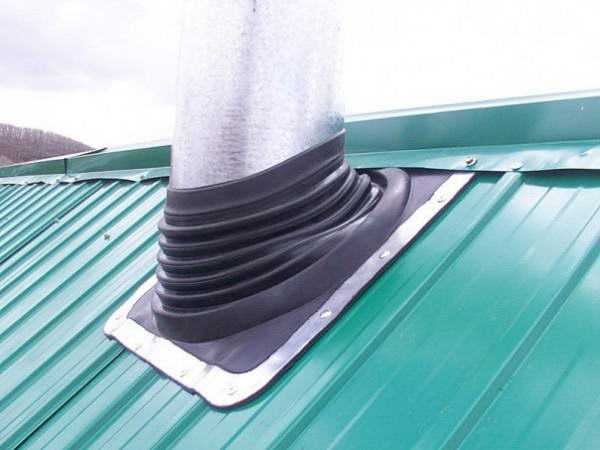

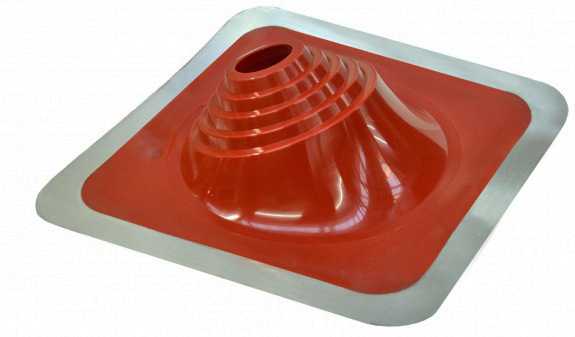

  Проходка из каучука Мастер Флэш



  Изоляция стыка эластичным фартуком Мастер Флэш

• Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками.

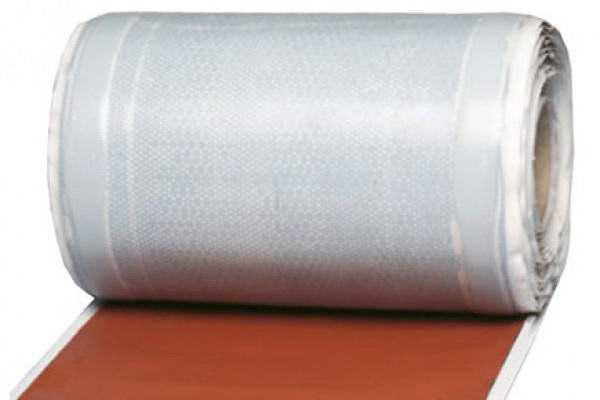

  Каучуковая самоклеящаяся лента Вакафлекс

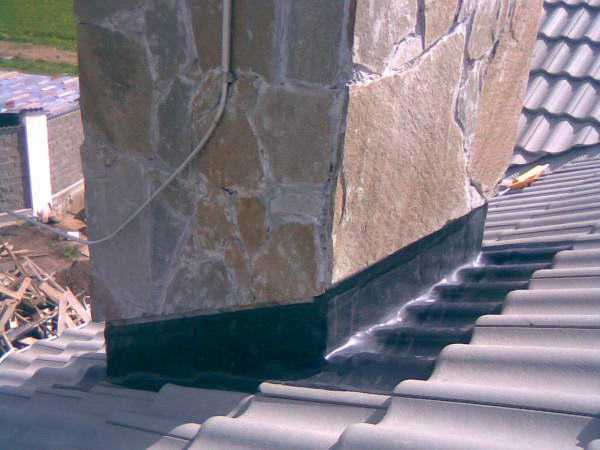

  Изоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

krovlyakrishi.ru

Герметизация печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

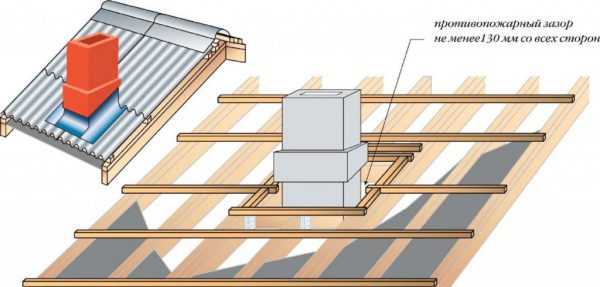

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.

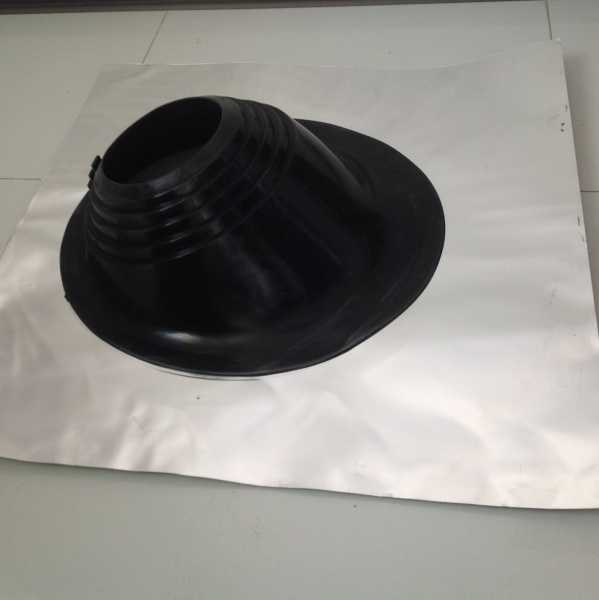

• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

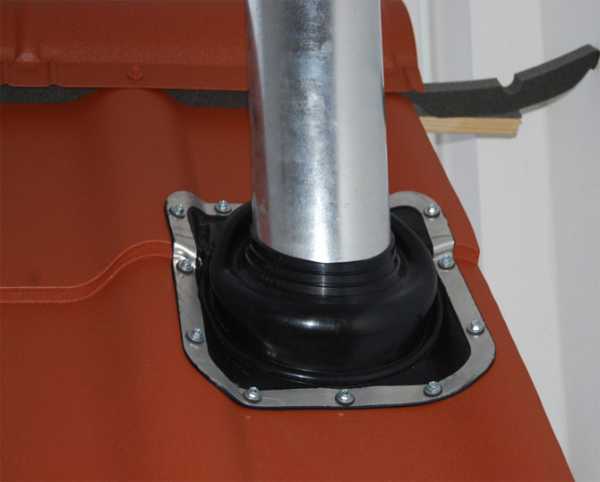

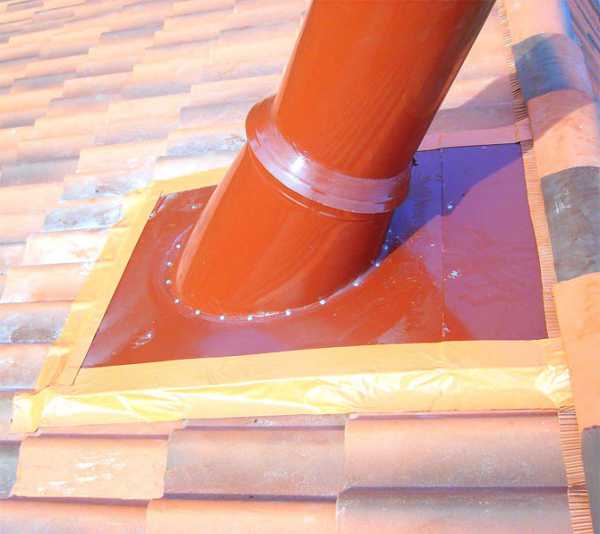

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

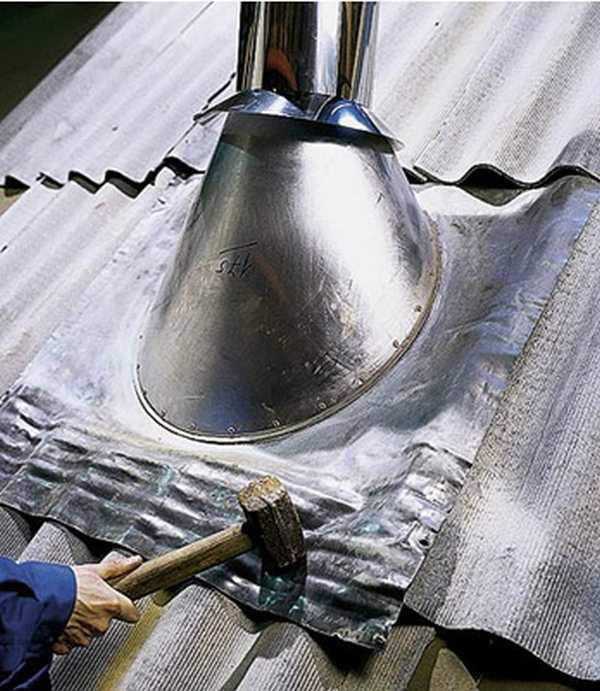

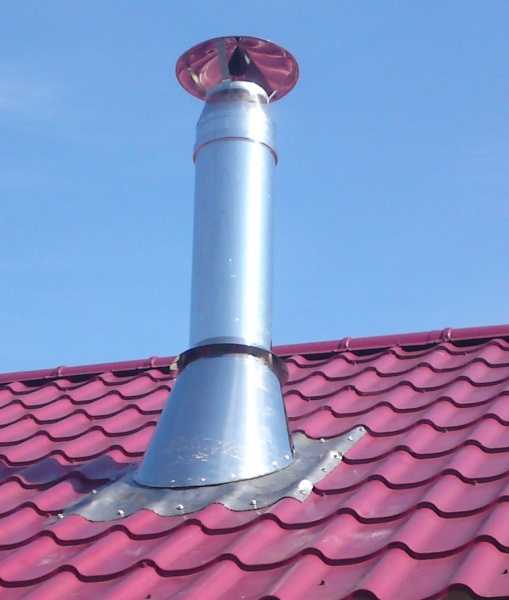

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

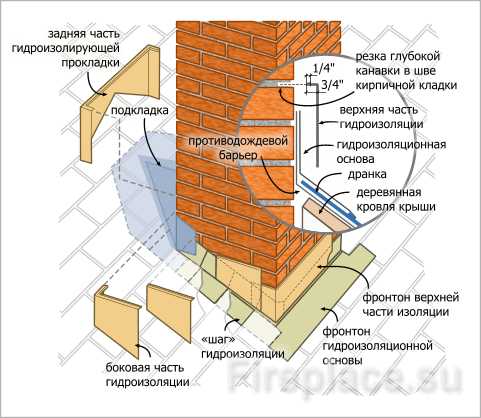

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.

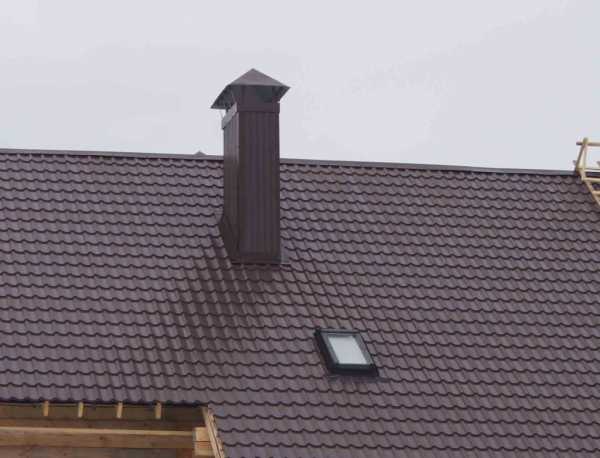

6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

infotruby.ru

Герметизация трубы на крыше своими руками

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

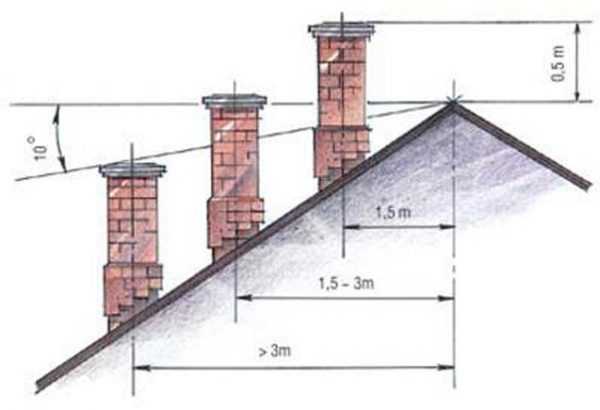

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.



Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

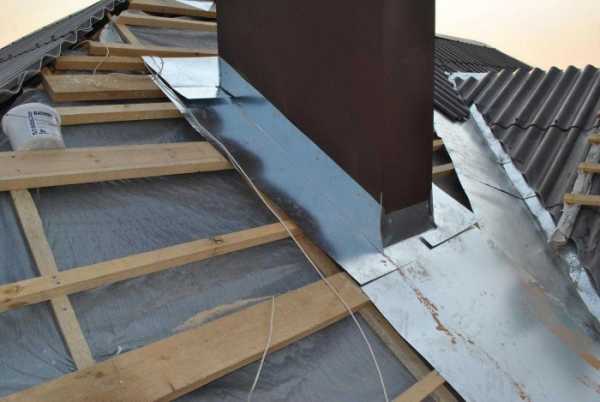

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

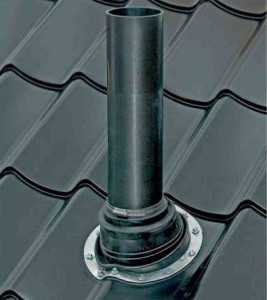

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Похожие статьи :

info-krovlya.ru

Герметизация трубы на крыше

Для трубы дымохода в уже готовой кровле делают отверстие. Между ними образуется щель.Стык трубы и кровли в любом случае нужно загерметизировать. Чтобы правильно выполнить соединение, необходимо применять специальные материалы, а также соблюдать технологию работ. Правильная герметизация трубы на крыше обеспечит полноценную защиту чердака от проникновения влаги.

Если не заделать стык

При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

1. Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
2. Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
3. Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.
4. Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

Заделать зазор между трубой и кровлей необходимо для:

• обеспечения изоляции чердачного помещения от атмосферной влаги;
• для повышения эффективности тепло- игидроизоляции;
• увеличения срока службы стропильной системы и всей кровельной конструкции;
• исключения мостиков холода.

Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.

Материалы

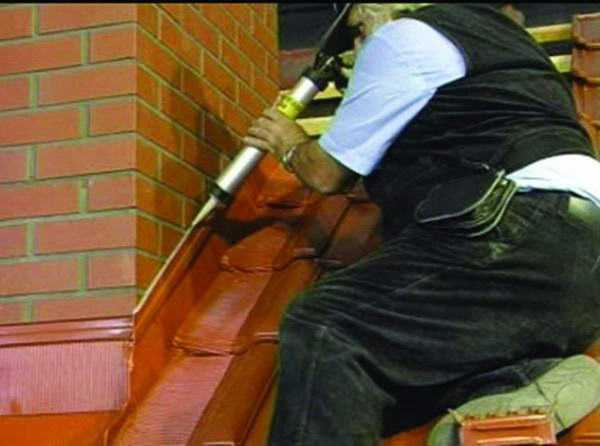

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

• сверхстойкость;
• невысокая стоимость;
• эластичность;
• возможность окрашивания;
• высокая влагостойкость;
• высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

• в его основу входит бутилкаучук;
• лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
• она обладает высокой клейкостью, за счет чего проста в монтаже;
• идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена. Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Заделка щели

Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук. При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе.

Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.

bouw.ru

Герметизация трубы на крыше:круглого и квадратного сечений



Большинство людей мечтают о своем собственном частном доме. Но если дом был построен или куплен, то хозяева могут столкнуться с различными проблемами. К примеру, выбирая систему отопления, многие останавливаются на печном. Поэтому следует провести герметизацию трубы – это одна из важнейших процедур.

Если герметизация трубы на крыше была проведена неправильно, то на стенках дымохода на крыше начнет появляться конденсат. Конденсат будет стекать по поверхности изнутри, тем самым пагубно воздействия на отопление. Если проход трубы сделан правильно, то человек получит потолок, который будет сухим, и он будет наслаждаться комфортом и уютом в своем жилом помещении.

От формы сечения печной трубы зависит форма узла прохода. Форма узла также находится в зависимости от вида материала для кровли. Герметизация дымохода осуществляется при помощи фартука, использующегося для отвода воды, которая стекает.

Необходимость гидроизоляции прохода трубы

Во время того, как труба совершает процесс отвода продуктов горения, она сильно раскалена. Если в данный момент на нее попадает влага, то она быстро испаряется – это ухудшает тягу. В дальнейшем это приведет к тому, что дымоход разрушится.

Другая причина – это возникновение конденсата в трубе. Вследствие чего появляется конденсат? Конденсат появляется из-за перепада температуры, затем начинает накапливать, и в конце понемногу начинает стекать по внутренней части дымохода. Таким образом, создается паровое давление.

Благодаря качественной гидроизоляции прохода трубы обеспечивается свобода применения приборов для отопления. Также повышается отдача тепла и придается эстетичный наружный вид конструкции. Во время отопления происходит равномерное прогревание дымоотводов. Благодаря этому конденсат может свободно и беспрепятственно испаряться.

Начало гидроизоляционных работ

Важный шаг – это разделка печной трубы. Если узел будет выполнен грамотно, то вы сможете обеспечить безопасность использования приборов для отопления.

Во время разделки трубы необходимо учитывать следующие нюансы:

• Обязательно должно соблюдаться расстояние между кровлей и опорами для устройства кровли (стропила). Расстояние должно равняться 30 сантиметров.
• Пирог кровли, который состоит из трех слоев (гидроизоляция, утеплитель и пароизоляция) не должен нарушаться. В противном случае это приведет к тому, что влага, которая попадет туда, разрушит пирог. Не забывайте, что материалы, которые используются для изоляции пирога, являются горючими, следовательно, необходимо обеспечить зазор меж слоев и трубы.
• Организация зазора состоит в монтаже короба. Короба отделяет кровлю от печной трубы. Короб создается при помощи стропил и балки. Расстояние меж трубы и короба должно составлять пятнадцать сантиметров. Внутренняя часть короба заполняется утеплителем, который является негорючим. Для фиксации пароизоляции используется специально предназначенная рамка, гидроизоляционный материал прижимают при помощи покрытия из обрешетин (обрешетка). Далее необходимо провести окантовку мест, где происходят стыки короба и материалов для изоляции. Окантовка проводится при помощи специально предназначенных лент.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

• Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
• Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
• Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
• Далее проводится укладка покрытия для кровли вокруг печной трубы.
• С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Крыша через определенный период начинает усаживаться – это неизбежно. Свою целостность кровля сохраняет, но в местах, где находится примыкание кровли к печной трубе, если выполнено жесткое закрепление фартука, возникнут определенные повреждения. Поэтому согласно рекомендациям профессионалов лучше всего провести монтаж крепкой юбки-хомута, после чего ее необходимо закрепить к печной трубе. Исполнить это нужно при помощи термостойкой прокладки.

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

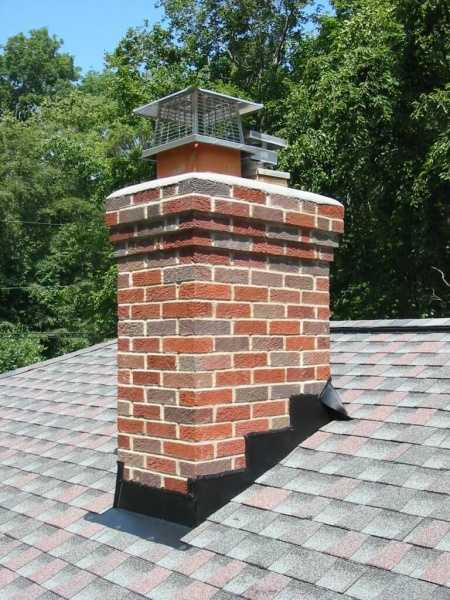

Гидроизоляция дымоходов из кирпича или бетона

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

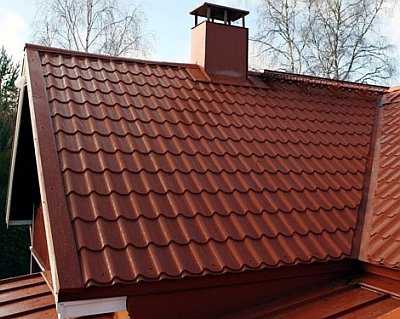

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

• Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
• Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
• Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Итог

Проведение гидроизоляционных работ печной трубы – важный и ответственный момент. От данной монтажной работы зависит целостность пирога кровли. Также находится в зависимости и безопасность эксплуатации приборов для отопления.

Всю работу можно выполнить своими руками, но лучше доверить специалистам, потому что необходимо иметь определенные знания и опыт. Стыки обрабатываются материалом, который обладает герметизирующим свойством. Так проводится герметизация печной трубы на крыше.



teplota.guru

Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Содержание статьи

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

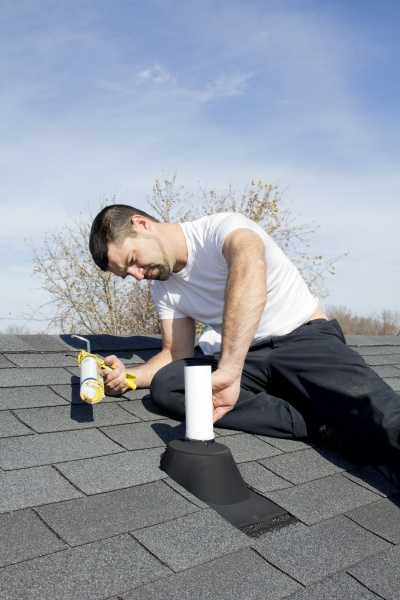

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходка

Схема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

krovlyakrishi.ru

Гидроизоляция трубы на крыше — Всё о кровле

Правильно выполненная гидроизоляция трубы на крыше

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.

Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).

Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?

Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

Гидроизоляция нижней части трубы крыши.

• линейка;
• нож или ножницы для раскройки рулонных материалов;
• малярная кисть;
• металлический валик;
• стамеска и молоток;
• шурупы или гвозди;
• рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

Поделитесь полезной статьей:

Просмотров: 5 273

Сложно поспорить с утверждением, что каждый частный дом обязательно должен иметь печь в гостиной комнате. В то же время большинство современных жилищ оснащают декоративным камином, который не только создаёт комфорт и уют в помещении, но и дополняет его интерьер, делает пространство уникальным и неповторимым. Немаловажным фактором будущей печи является способность правильно работать. Это требует при строительстве определенных знаний и навыков. Гидроизоляция трубы на крыше – один из самых сложных видов работ по устройству гидроизоляции.

Первое, на что рекомендуется обратить внимание – на установку дымохода и устройство его на крыше постройки. Стоит заметить, что для такой конструкции крайне важно сделать качественную теплозащиту и гидроизоляцию, поскольку они непосредственно влияют на долговечность, практичность и безопасность такого объекта.

Для чего необходима изоляция трубы печи?

Главным требованием пожарной безопасности при организации трубопровода печи или камина в доме является выполнение его противопожарной изоляции. Она убережет от возгорания всех предметов и конструкционных элементов, которые в той или иной степени будут контактировать с дымоходом.

Обязательным условием осуществления печного монтажа является обеспечение правильной гидроизоляции кровли, за счет чего устраняется вероятность возникновения протечек в местах стыковки.

Чаще всего протекание воды в месте около дымохода вызвано плохой герметизацией крышной разделки. Грамотно выполненная гидроизоляция печной трубы предотвратит попадание в помещения воды и талого снега при любых погодных условиях.

Применение специализированных гидроизоляционных материалов и соответствующие работы способны значительно улучшить возможности печной системы отопления, исключить вероятность любого образования конденсата на внутренней поверхности стенок. Вдобавок ко всему избыточная влага способна привести к нежелательному задымлению помещения. Еще одним побочным эффектом станет избыточное давление и уменьшение коэффициента теплоотдачи. Естественно, неэффективное отопление вряд ли кого-то устроит.

На что стоит обратить внимание

Технические характеристики и свойства разных материалов отличаются. Для гидроизоляционных работ определяющим условием является температура сгорания топлива, величину которой необходимо учитывать при выборе огнеупорного герметика. Печные трубы изготавливаются из следующих материалов:

1. — асбестоцемент;
2. — керамика;
3. — металл;
4. — огнеупорный кирпич.

Подавляющая часть печных труб имеют квадратное или прямоугольное сечение. Эта особенность объясняется тем, что для них существует больше готовых решений, которые используют при строительстве. Вид сечения будет определять примыкающую к крыше конструкцию, вид которой также может изменяться для разных наружных отделок трубы.

Изоляционные работы можно упростить и свести к минимуму при правильном размещении трубы на поверхности крыши, для чего рекомендуется пользоваться услугами профессионального проектировщика и специалиста по строительству. Как правило, дымоход размещают как можно выше над кровлей и направляют его по прямой траектории. Хорошим местом для этого может стать область у козырька крыши. Такой подход, в зимнее время, исключит образование снежных карманов, и значительно упростит процесс создания гидроизоляции.

Согласно существующим нормам и требованиям, предельный температурный максимум в месте соприкосновения трубы и кровли не должен быть более 50 градусов.

Отличным решением считается кирпичный дымоход, в котором толщина кладки даже теоретически не способна вызвать прогревание выше указанной отметки.

Что необходимо для гидроизоляции?

Прежде всего, стоит обратить особое внимание на то, что при гидроизоляции печной трубы нельзя пользоваться обычными строительными герметиками.

Весь перечень работ по гидроизоляции печной трубы возможно выполнить, имея следующий набор инструментов:

• 1 — ножовка по металлу и по дереву;
• 2 — короб из дерева;
• 3 — монтажные скобы;
• 4 — вата на минеральной основе;
• 5 — строительный уровень и отвес;
• 6 — асбестовая прокладка;
• 7 — металлические листы;
• 8 — мастика или грунт;
• 9 — кровельные материалы;
• 10 — дюбели;
• 11 — жаростойкий герметик;
• 12 — теплоизоляционные материалы;
• 13 — штукатурка.

Начинать изоляционные работы трубы следует с установки короба из дерева между крышей и печной конструкцией, с обязательным выполнением зазора между древесным каркасом и стенками дымохода. Согласно противопожарным и строительным нормам зазор должен быть не менее 100мм, который впоследствии заполняется материалами на негорючей основе и минимальной теплопроводностью. Достойным решением станет самая обычная минеральная вата и аналогичные по своим свойствам материалы.

Расстояние от трубы до горючих материалов выбирается согласно СНиП.

Слои пароизоляции и гидроизоляции обязательно разрезаются крест-накрест в месте контакта. После этого края крепятся посредством монтажных скоб к стропильным и балочным элементам.

Изоляционные элементы закрепляют специальными рамками по периметру прохода в крыше:

• — гидроизоляционную пленку прижимают с помощью обрешетки и контр обрешетки;
• — пароизоляционную пленку прижимают основанием для укладки материала для отделки чердачного или мансардного помещения.

Это позволит надежно создать изоляцию трубы.

Как сделать гидроизоляцию трубы печи?

Конструкция гидроизоляции дымохода зависит от нескольких факторов, например, от вида материала из которого изготовлена кровля, но общие правила одинаковы для всех видов труб и крыш.

Выполнить работы возможно несколькими путями, при этом самым простым является вариант, осуществляемый при помощи рулонных строительных материалов. Ниже приведем последовательность действий при гидроизоляции:

1. Труба покрывается грунтовкой или мастикой, с последующим креплением на крыше специальной мембраны, края которой заворачивается к печной конструкции и плотно обжимаются с помощью металлических планок. За счет этого влага будет скатываться по кровле, не попадая в места стыковки корпуса трубы и элементов кровли.

2. Из металла изготавливается верхний и нижний галстуки и закрепляются вокруг печной трубы. Нижний галстук должен доходить до водостока.

3. Рулонный изоляционный материал кровли укладывается внахлест, что гарантирует безопасный слив воды. Допускается крайний лист делать, как коротким, так и длинным, поскольку качественно на эффективности гидроизоляции это не скажется.

4. Затем все элементы обрабатываются мастикой, особенно места соединений материалов. При помощи жаростойкого герметика, заполняются крупные щели.

5. Поверх конструкции укладываются основные кровельные компоненты, с герметизацией мест стыка. Сверху накладывается металлический фартук, и осуществляются окончательные работы по герметизации.

Теплоизоляцию дымохода и гидроизоляцию печной трубы принято производить только с внешней стороны. Теплоизоляционные материалы укладываются только после нанесения штукатурки, до момента ее окончательного застывания. Только после этого можно делать облицовку.

Заключение

Таким образом, можно подытожить, что от протечки может спасти только правильная гидроизоляция трубы на крыше, при этом имеется несколько вариантов ее осуществления. Зачастую теплоизоляционные работы и герметизация осуществляются на основе каолиновых плит. В свою очередь они состоят из соединения кремния, асбеста и смесей извести. Основным компонентом герметизации должна стать огнеупорная вата или рулонный фетр.

Надеемся статья Вам понравилась, голосуйте в начале статьи и оставляйте свои предложения и пожелания в комментариях!

Предлагаем для просмотра подобранные в тему статьи обучающие видеоролики.

Установка дымохода на крыше

Краткое содержание статьи:

Проход дымохода через крышу – слабое место всей конструкции. Это связано с тем, что неизбежно приходится вырезать отверстие, нарушая целостность кровли. А, следовательно, туда попадает влага. Чем же это чревато?

• Повышенная влажность приведет к гниению конструкции крыши
• Если крыша имеет несколько слоев, то намокание теплоизоляционного слоя приведет к деформации материала и, следовательно, потере его качеств
• Если в качестве кровельного материала использовался профнастил, то намокание его внутренней части может привести к коррозии, так как изнутри он не покрыт защитным слоем
• Текущая труба крепости дому не добавляет

Поэтому место прохода трубы через крышу надо делать тщательно, герметизируя все слабые места.

Короб для дымохода на крыше

Прежде всего, надо позаботиться о проходном отверстии. С целью герметизации и защиты материалов крыши от контакта с горячей трубой делается короб. Это конструкция из керамики, асбеста или металла, которая не дает соприкасаться трубе и кровле. Иногда в качестве короба делают собственную стропильную систему для дымохода. В таком случае короб будет деревянным. Схема конструкции на рисунке:

Для установки короба из негорючего материала необходимо подготовить отверстие для вывода трубы. Сам короб покупается или изготавливается самостоятельно. Размер короба зависит от диаметра трубы – между стенками короба и трубы минимальное расстояние должно составлять 15 см. Дальше следуем алгоритму:

1. В отверстие вставляется короб таким образом, чтобы его верхний край был выровнен по уровню крыши
2. Через короб сверху вставляют или выкладывают трубу
3. Изнутри короб проклеивается гидроизоляционной пленкой по стенам таким образом, чтобы все отверстие было закрыто, а края можно было приклеить к трубе
4. Края изоляции герметично приклеиваются к трубе. Используйте огнестойкий герметик и армированную ленту
5. Внутрь укладывается изоляционный материал – керамзит, каменная вата и т.д. Это создаст термоизоляцию. Плотно не набивайте, должна сохраниться циркуляция воздуха

Далее следует наружная отделка дымохода.

Герметизация дымохода на крыше

Установка дымохода на крыше в идеальном варианте должна происходить до того, как уложена кровля. В этом случае вы сможете все сделать правильно. Если же у вас крыша уже готова и покрыта кровлей, вам придется откручивать некоторые листы вблизи трубы.

Самое лучшее место для вывода трубы – 50 -70 см от конька, между стропилами. В этом случае обрешетка не будет затронута.

Иногда выводят трубу через конек, но тогда нарушается целостность несущей балки конька, что ослабляет конструкцию крыши. Поэтому старайтесь вывести трубу немного сбоку.

Для герметизации прямоугольного кирпичного дымохода используются следующие элементы:

Пристенный профиль (внутренний фартук), он же оклад печной трубы, представляет собой изогнутый лист, который с одной стороны прилегает к крыше, а другой крепится к трубе.

Внешний фартук является декоративным элементом. Он покупается готовый и зависит от размера трубы и типа покрытия. Лучше всего приобрести его одновременно с материалом кровли – и цвет подберете и размер. Фартук должен плотно прилегать к кровле, поэтому делают их специально под материал. Если кровля рифленая, то и фартук с одной стороны имеет рифленую поверхность.
Галстук – это металлический лист треугольной формы, который узким языком направляется от трубы. Он служит для стока воды, которая может скопиться около дымохода. Для труб с круглым сечением используется специальная эластичная проходка.
Об особенностях ее использования мы расскажем позже.

Гидроизоляция дымохода на крыше для прямоугольной трубы

Итак, материалы подготовлены, пришло время заняться изоляцией. Процесс состоит из нескольких этапов:

Штробить – значит проделать неглубокую бороздку (штробу) в стене трубы в том месте, где будет оканчиваться верхний край пристенного профиля. В эту бороздку он будет забиваться для герметичности. Для этого необходимо приложить профиль к трубе и наметить по верхнему краю линию. Затем аккуратно болгаркой проделать борозду в кирпиче.
Глубина заделки – 2-3 см, в зависимости от глубины загнутой кромки профиля. Когда все готово, аккуратно уберите мусор и смочите стенку водой, тщательно промазав получившуюся канавку. Можно полить водой из бутылки, проделав в крышке отверстия.

Начинается с передней части трубы. Прикладываем деталь к трубе и отмеряем. По верхней части, где профиль войдет в борозду делаем припуск по 5 см с каждой стороны, чтобы можно было загнуть за стенку. Снизу, где деталь ляжет на крышу, оставляем лишние 10-15 см с каждой стороны. Аккуратно забиваем верхнюю кромку в борозду на трубе, а нижнюю часть прикрепляем к обрешетке саморезами. Таким образом, укладываем все 4 стороны. Края профиля ложатся внахлест со всех сторон.

По верхней кромке профиля промазываем герметиком. Можно установить планку примыкания – металлическую пластину, закрывающую шов между профилем и трубой.

Галстук устанавливается в передней части дымохода. Заводим его край под край профиля и прикручиваем. Он должен доходить до края кровли.
Иногда между фартуком и трубой прокладывают гидроизолирующий материал, тогда штробить не нужно.
Сверху полотно прикручивается металлической пластиной.

Фартук укладывается поверх кровельного покрытия. Для него штробу делать не надо, он крепится к трубе саморезами. Нижняя часть закрывает всю конструкцию, прилегающую к крыше.

Гидроизоляция круглого дымохода на крыше

В этом случае используются специальные латексные или резиновые уплотнители. Они бывают двух видов: для мягкой кровли с широким фартуком и для монтажа на металлической кровле. На нем фартук армирован мягким металлом и легко гнется. Выдерживать уплотнитель должен морозы, ультрафиолет и температуру хотя бы до 100 градусов.
Уплотнитель обрезается по диаметру трубы, затем натягивается на нее и затем фиксируется к крыше.

Если сверху материал неплотно прилегает к трубе, то он промазывается герметиком и фиксируется стальным хомутом.

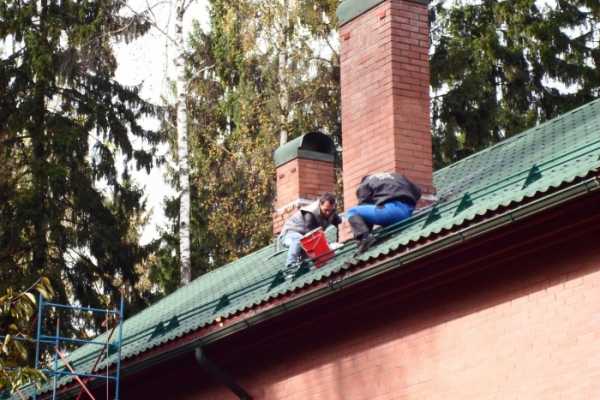

Дымоход на крыше из металлочерепицы

Обход дымохода металлочерепицей – сложный процесс. Она не гнется как ондулин и ее трудно уложить герметично.

Герметизация включает следующие шаги:

1. Гидроизоляция крыши заводится на боковые стенки трубы
2. Позади трубы, на расстоянии 80 см. в гидроизоляционный материал встраивается желоб для отвода влаги
3. Устанавливается короб в крыше и выводится дымоход
4. Штробится бороздка для пристенного профиля
5. Установить профиль. Процесс описан выше
6. Установить язык
7. Крыша покрывается металлочерепицей. Вокруг трубы она должна заходить на профиль и на черепицу, обтекающую трубу
8. Установить фартук. Для металлочерепицы их делают гладкими. Закрепить следует к выступам покрытия саморезами

Отделка дымохода на крыше

Фартук является больше элементом декора, основную изоляционную роль играет пристенный профиль. Поэтому покупать фартук следует вместе с кровельным материалом, чтобы он не отличался от него по цвету.

Сама труба требует отделки, если она сделана из некачественного (в смысле эстетики) материала или не отвечает отделке дома. Облицовочный материал должен быть устойчив к воздействию внешних условий (осадки, солнечный свет, перепад температур).

Прежде чем начинать отделку, необходимо установить каркас под нее. Его можно изготовить из бруса или использовать металлические направляющие. Второй вариант предпочтительней и безопасней.

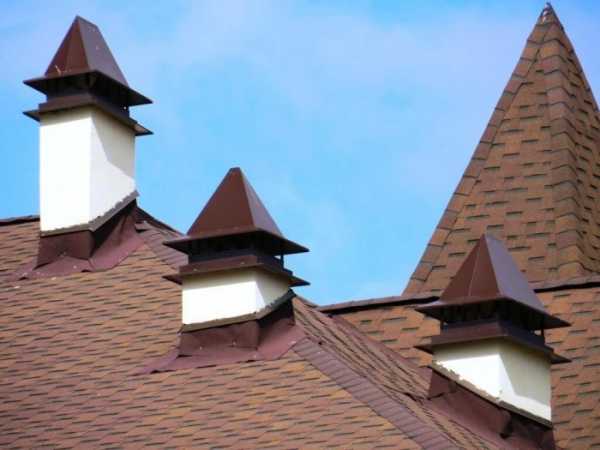

Самый недорогой вариант для отделки – штукатурка. Известково – цементная смесь наносится на поверхность кирпича, а потом красится:

Второй по дешевизне — металлический лист (гладкий или профнастил):

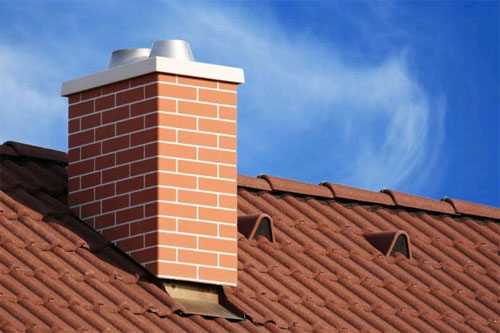

Дороже выйдет облицовка дымохода клинкерной плиткой:
Иногда трубу отделывают облицовочным камнем:

В любом случае используйте только негорючий прочный материал, и ваш дымоход будет безопасным.

Установка дымохода на крыше was last modified: Июнь 21st, 2017 by paradeeva

Источники: http://kryshikrovli.ru/raboty/gidroizolyaciya/gidroizolyaciya-pechnoj-truby.html, http://izolexpert.ru/gidroizolyaciya/gidroizolyaciya-pechnoj-truby.html, http://pechnoeremeslo.ru/dymoxod-na-kryshe.html

krovlya-mp.ru
