Гидравлический потокомер – Приборы и оснащение для диагностики гидросистем

Измерение объемного расхода

В зависимости от требований к измерениям специалист по гидравлике может применять разные приборы: 1. Измерительная турбина модели SCFT Малое гидродинамическое сопротивление Индикация пиков давления (10 мс) в цифровом и графическом виде Встроенные измерительные разъемы для давления и температуры Очень простой монтаж в гидравлической системе 6 разных диапазонов измерений до 750 л/мин Нагрузочный клапан для записи кривой p/Q с целью определения гидравлической мощности 2. Гидравлический тестер модели SCLV Стойкость к высокому давлению до 480 бар 2 диапазона измерений до 750 л/мин Встроенная защита от перегрузок Реверсивный режим 3. Расходомер модели SCQ Измерение расхода с индикацией направления Очень малое время реакции (< 2 мс) Широкий диапазон вязкости Вкручиваемый патрон в соединительном блоке SCAQ

Наряду с измерением давления, точное определение объемного расхода в гидравлических системах является важным фактором для исследования состояния гидравлики. Производительность гидравлических приводов, например, гидростатических трансмиссий или регулируемых насосов, зависит от расхода гидравлической жидкости. Гидравлическая мощность определяется на основе давления и объемного расхода.

С помощью сравнения заданных и фактических значений выводится степень износа гидравлического приводы.Результаты измерений используются, например, для профилактического ремонта с целью систематического снижения затрат на техническое обслуживание.

В мобильных гидравлических системах производится постоянная проверка машины и документирование результатов. Таким образом, диагностика давления и расхода может использоваться для полного анализа состояния установки.

	Измер. турбина SCFT	Измер. турбина SCFT-CAN	Гидр. тестер SCLV	Расходомер SCQ
Области применения	Измерение объемного расхода с малыми потерями   Скорость реакции ≤ 50 мс Много диапазонов измерений Малое гидродин. сопротивление Реверсивный режим	Измерение объемного расхода с малыми потерями   Скорость реакции ≤ 50 мс Много диапазонов измерений Малое гидродин.сопротивление Реверсивный режим Соединение с шиной CAN	Гидравлический тестер Скорость реакции ≤ 50 мс Много диапазонов измерений Малое гидродин. сопротивление Со встроенным измерением PQ Нагрузочный клапан Защита от перегрузок	Для быстрых измеренийобъемного расхода Измерение в двух направлениях  Скорость реакции ≤ 2 мс Реверсивный режим Широкий диапазон вязкости
Диапазон измерений	1,0…15/3…60/5…150/8…300/15…600/20…750 л/мин	10…300/20…750 л/мин	-60 …+60 л/мин -150…+150 л/мин
Подключение для измерения	1/2″…1 1/4″ BSPP	1/2″…1″ BSPP	Патрон M24/M42 Блок SCAQ-XXX
Метод измерения	Турбина	Турбина	Пружина/поршень
Точность	< ±1 % полной шкалы Скорость реакции ≤ 50 мс	< ±1 % полной шкалы Скорость реакции ≤ 50 мс	< ±2 % полной шкалы Скорость реакции ≤ 2 мс
Код для заказа	SCFT-xxx-02-02	SCFT-xxx-C2-05	SCLV-PTQ-xxx	SCQ-xxx-0-02



Измерительная турбина SCFT

Принцип измерения: Турбина расхода 6 диапазонов измерений до 750 л/мин Простой монтаж Стойкость к высокому давлению до 480 бар Малое гидродинамическое сопротивление Встроенные разъемы для измерения давления и температуры Возможность реверсивного режима работы



Измерение расхода с малым гидродинамическим сопротивлением, комбинирование измерение p/T/Q Принцип работы Турбинное колесо вращается потоком гидравлической жидкости. Полученная в результате частота преобразуется электроникой в цифровые сигналы. Выполняется компенсация помех из-за создающегося потока. Благодаря малому гидродинамическому сопротивлению QR гидравлический контур работает с малыми потерями. Для измерения давления турбина оснащена быстроразъемным соединением EMA-3. Возможно измерение температуры гидравлической жидкости непосредственно в потоке, проходящем через турбину. Это позволяет измерять все важные параметры в одном месте. Сферы применения: Мобильная диагностика Измерение p-Q на строительных и сельскохозяйственных машинах Гидравлическое испытание с помощью нагрузочного клапана Автоматическое масштабирование





Технические характеристики

#	SCFT-015	SCFT-060	SCFT-150	SCFT-300	SCFT-600	SCFT-750
A	37	62	62	62	62	100
B	136	190	190	190	212	212
C	37	50	50	50	75	75
E	117	130	130	134	150	154
M	70	103	103	103	127	126
N	0	5	5	7	9	10
P	25	50	50	52	62	60
Q	нет	92	92	90	106	104
R	0	5	5	9	11	10
S	115	157	157	150	168	181



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Измерительная турбина

Код заказа	Диапазон измерений QN (л/мин)	Точность (± %) при 21 сСт	Рабочее давление PN (бар)	Соединение (A – B)	Падение давления ΔPмакс. (бар) при полной шкале, 21 сСт	Масса (г)
SCFT-015	1…015	1,0 полной шкалы	350	1/2″ BSPP	1,5	650
SCFT-060	3…060	1,0 IR*	350	3/4″ BSPP	1,5	750
SCFT-150	5…150	1,0 IR*	350	3/4″ BSPP	1,5	750
SCFT-300	8…300	1,0 IR*	350	1“ BSPP	4	1200
SCFT-600	15…600	1,0 IR*	290	1–1/4“ BSPP	5	1800
SCFT-750	20…750	1,0 IR*	400	1–7/8“ UNF	5	2100



Принадлежности

Код заказа	Соединительные кабели SCK Serviceman/семейство The Parker Service Master
SCK-102-03-02	3 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-02	5 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-12	Удлинитель 5 м (штекер на 5 контактов — гнездо на 5 контактов)

Полная шкала = конечное значение диапазона измерений IR = Indicated Reading (отображаемое измеренное значение) * = для измеренных значений ≥ 15 % полной шкалы,

для измеренных значений < 15 % полной шкалы, точность 0,15 % полной шкалы

Время реакции (мс)	50	Контактирующие со средой части	-10…+50
Qмакс. (л/мин)	QN x 1,1	Температура окр. среды (°C)	-20…+80
Давление перегрузки Pмакс. (бар)	PN x 1,2	Температура хранения (°C)	-20…+80
Разъемы: Измерение температуры (SCT-150) Давление (разъем EMA3) Давление (VSTI)	M10 x 1 или M16x2 1/4″ BSPP	T жидк. (°C)	-20…+90
Корпус	Алюминий	Фильтрация (мкм)	25 (10 мкм для SCFT-015)
Уплотнение	FKM	Диапазон вязкости (сСт)*	10…100

* (откалибровано при 21 сСт, другая вязкость по запросу)





Измерительная турбина SCFT-CAN

Турбина расхода с технологией шины CAN 6 диапазонов измерений до 750 л/мин Простой монтаж Стойкость к высокому давлению до 480 бар Малое гидродинамическое сопротивление Встроенные разъемы для измерения давления и температуры  Возможность реверсивного режима работы Простое подключение посредством SPEEDCON® Большая длина кабелей (до 100 м)

Измерение расхода с малым гидродинамическим сопротивлением, комбинирование измерение p/T/Q Принцип работы Турбинное колесо вращается потоком гидравлической жидкости. Полученная в результате частота преобразуется электроникой в цифровые сигналы. Выполняется компенсация помех из-за создающегося потока. Благодаря малому гидродинамическому сопротивлению QR гидравлический контур работает с малыми потерями. Для измерения давления турбина оснащена быстроразъемным соединением EMA-3. Возможно измерение температуры гидравлической жидкости непосредственно в потоке, проходящем через турбину. Это позволяет измерять все важные параметры в одном месте. Сферы применения: Мобильная диагностика с The Parker Service Master Plus Измерение p-Q на строительных и сельскохозяйственных машинах Гидравлическое испытание с помощью нагрузочного клапана Автоматическое масштабирование

Технические характеристики

SCFT-CAN –  #	015	060	150	300	600	750
A	36,9	62	62	62	62	100
B	136	190	190	190	212	212
C	36,9	49,6	49,6	49,6	75	75
E	150	164	164	168	183	186
M	69,5	103	103	103	127	125,8
N	0	5	5	7	9	12
P	25	52	52	52	62	60
Q	/	90	90	90	106	104
R	0	5	5	9	11	10
S	115	157	157	152	168	181

Полная шкала = конечное значение диапазона измерений IR = Indicated Reading (отображаемое измеренное значение) * = для измеренных значений ≥ 15 % полной шкалы, для измеренных значений < 15 %

полной шкалы, точность 0,15 % полной шкалы

Время реакции (мс)	50	Контактирующие со средой части	Алюминий, сталь, FKM
Qмакс. (л/мин)	QN x 1,1	Температура окр. среды (°C)	-10…+50
Давление перегрузки Pмакс. (бар)	PN x 1,2	Температура хранения (°C)	-20…+80
Разъемы: Измерение температуры (SCT-150) Давление (разъем EMA3) Давление (VSTI)	M10 x 1 или M16x2 1/4″ BSPP	T жидк. (°C)	-20…+90
Корпус	Алюминий	Фильтрация (мкм)	25 (10 мкм для SCFT- CAN -015)
Уплотнение	FKM	Диапазон вязкости (сСт)*	10…100

* (откалибровано при 21 сСт, другая вязкость по запросу)



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Измерительная турбина CAN

Код заказа	Диапазон измерений QN (л/мин)	Точность (± %), полная шкала/IR при 21 сСт	Рабочее давление PN (бар)	Соединение (A – B)	Падение давления ΔPмакс. (бар) при полной шкале, 21 сСт	Масса (г)
SCFT-CAN-15	1…015	1,0 полной шкалы	350	1/2″ BSPP	1,5	650
SCFT-CAN-60	3…060	1,0 IR*	350	3/4″ BSPP	1,5	750
SCFT-CAN-150	5…150	1,0 IR*	350	3/4″ BSPP	1,5	750
SCFT-CAN-300	8…300	1,0 IR*	350	1“ BSPP	4	1200
SCFT-CAN-600	15…600	1,0 IR*	290	1–1/4“ BSPP	5	1800
SCFT-CAN-750	20…750	1,0 IR*	400	1–7/8“ UNF	5	2100



Код заказа	Соединительные кабели SCK для шины CAN The Parker Service Master Plus
SCK-401-02-4F-4M	2 м
SCK-401-05-4F-4M	5 м
SCK-401-10-4F-4M	10 м



Гидравлический тестер SCLV

Принцип измерения: прибор для измерения давления,температуры и расхода 2 диапазона измерений до 750 л/мин Стойкость к высокому давлению до 480 бар Встроенная защита от перегрузок Реверсивный режим (направление потока A–B) Также возможен разъем для шины CAN Точное измерение расхода, давления и температуры Особенности: Надежная работа в двух направления потока; встроенный байпас гидравлической жидкости защищает системы, измерительный прибор и оператора от превышения давления Произвольный выбор направления потока обеспечивает простое подключение и измерение Возможность быстрого подключения к насосам, клапанам, двигателям, цилиндрам и гидростатическим редукторам

Гидравлические тестеры разработаны для тестирования функций двигателей, насосов, клапанов и гидростатических трансмиссий. Эти простые в обращении гидравлические тестеры позволяют обнаружить неисправности в гидравлической системе, уменьшая тем самым время простоя и помогая во время профилактического обслуживания. Данные тестеры могут использоваться для точного измерения расхода, давления и температуры при техническом обслуживании гидравлических систем и поиске мест неполадок на регулируемых ходовых клапанах а также при настройке клапанов. Нагрузочный клапан со встроенной байпасной предохранительной мембраной обеспечивает постепенный подъем давления для проверки расхода во всей рабочей зоне. Встроенное устройство защитного отключения (предохранительные мембраны) В нагрузочном клапане установлено две предохранительные мембраны. Они предназначены для защиты прибора. В случае превышения допустимого рабочего давления Pмакс. мембраны разрушаются и нагрузочный клапан выключается. Вся жидкость свободно течет к баку. Информацию о замене предохранительных мембран см. в инструкции по эксплуатации.

Полученное значение мощности отображается в виде кривой p-Q (рис. слева). В частности, такой анализ при зависящих от частоты вращения нагрузках необходим для регулируемых гидравлических насосов. Оценка полученных значений быстро и просто выполняется в ПО SensoWin®.
	Благодаря комбинированному измерению давления и расхода-(рис. слева) можно получить данные гидравлической мощности системы. На рисунке показан пример использования гидравлического тестера SCLV-PTQ. С помощью встроенного нагрузочного клапана в системе создается давление. Во время оценки выполняется расчет мощности на основании потока насоса и давления.

Размерные чертежи



#	SCFT-150-DRV	SCLV-PTQ-300	SCLV-PTQ-750
A	62	98	117
B	370	222	235
C	50	50	75
E	130	135	150

Полная шкала = конечное значение диапазона измерений IR = Indicated Reading (отображаемое измеренное значение)

Время реакции (мс)	50	Контактирующие со средой части	Алюминий, сталь, FKM
Qмакс. (л/мин)	QN x 1,1	Температура окр. среды (°C)	-10…+50
Давление перегрузки Pмакс. (бар)	PN x 1,2	Температура хранения (°C)	-20…+80
Разъемы: Измерение температуры (SCT-150) Давление (разъем EMA3) Давление (VSTI)	M10 x 1 или M16x2 1/4″ BSPP	T жидк. (°C)	-20…+90
Корпус	Алюминий	Фильтрация (мкм)	25
Уплотнение	FKM	Диапазон вязкости (сСт)*	10…100

Полная шкала = конечное значение диапазона измерений IR = Indicated Reading (отображаемое измеренное значение)

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Тестер

Код заказа	Диапазон измерений QN (л/мин)	Точность (± %) IR при 21 сСт	Рабочее давление PN (бар)	Защитное отключение (предохран. мембрана)	Соединение (A – B)	Падение давления Δ Pмакс. (бар) при (полная шкала) 21 сСт	Масса (кг)
SCFT-150-DRV	6…150	1	350	—	3/4“ BSPP	15	4,2
SCLV-PTQ-300	10…300	1,0 (> 20 л/мин)	350	420 бар	1“ BSPP	4	5,5
SCLV-PTQ-750	20…750	1,0 (> 25 л/мин)	400	480 бар	1–7/8“ UNF	5	8,9



Мембраны

Код заказа	Предохранительные мембраны SCLV-PTQ
SCLV-DISC-300	10…300 л/мин, Pмакс. = 420 бар
SCLV-DISC-800	20…750 л/мин, Pмакс. = 480 бар



Турбины

Код заказа	Турбина расхода SCFT, включая обратный дроссельный клапан
SCFT-150-DRV	6…150 л/мин; Pмакс. = 400 бар
SCFT-150-DRV-C2-05	6…150 л/мин; Pмакс. = 400 бар, с разъемом для шины CAN



Кабели

Код заказа	Соединительные кабели SCK Serviceman/семейство The Parker Service Master
SCK-102-03-02	3 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-02	5 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-12	Удлинитель 5 м (штекер на 5 контактов — гнездо на 5 контактов)

Код заказа	Соединительные кабели SCK для шины CAN The Parker Service Master Plus
SCK-401-02-4F-4M	2 м
SCK-401-05-4F-4M	5 м
SCK-401-10-4F-4M	10 м



Расходомер SCQ

Принцип измерения система «пружина-поршень» Измерение расхода с индикацией направления Время реакции ≤ 2 мс Компактная конструкция Рабочее давление до 420 бар Широкий диапазон вязкости С соединительным блоком Возможно измерение p/T/Q Измерение расхода с распознаванием направления для мобильных и стационарных систем

Принцип работы Поток жидкости в направлении A-B или B-A перемещает поршень (K). В состоянии покоя пружина (F) и поршень (K) находятся в равновесии. Изменение хода S пропорционально объемному расходу и преобразуется встроенной электроникой в значение измерения. Благодаря измерению направления перемещения поршня (B-A) возможна индикация направления потока (например, -45,8 л/мин). Время реакции перемещения поршня меньше 0,002 с. Сферы применения В области гидравлических систем высокого давления большое значение имеет быстрая регистрация расхода. Благодаря малому времени реакции расходомера SCQ выполняется измерение динамических процессов в гидравлических системах. Индикация направления помогает при поиске неисправностей в гидравлике. Возможно определение быстрой смены нагрузки, которая может привести к повреждению клапанов или насосов. Монтаж с соединительным блоком также позволяет измерять значения p, T и Q. Трубный переходник, устанавливаемый в трубопроводы или шланги обеспечивает быстрый монтаж расходомера SCQ в гидравлической системе. Благодаря прочной конструкции возможно использование в тяжелых условиях эксплуатации, например, при большой смене нагрузки или скорости повышения давления.



Точность	Условия эксплуатации
Отклонение кривой	±2 % полной шкалы при 46 сСт	Рабочая температура	+10…+60 °C
Время реакции	2 мс	Температура хранения	-20…80 °C
Температурное отклонение	±0,05 % полной шкалы/°C	Tмакс. жидкости	+80 °C
Стабильность повторяемости	±0,5 % полной шкалы	Фильтрация	25 мкм
Стойкость к давлению	Диапазон вязкости	15…100 сСт
Диапазон давления	3…420 бар	Степень защиты	IP54 DIN EN 60529
Рабочее давление PN	315 бар	Электрическое подключение к измерительному прибору
Давление перегрузки Pмакс.	420 бар	Штекерное соединение	5 контактов, с защелкой
Падение давления ∆P (бар) при полной шкале	См. диаграммы	Питающее напряжение	+7…+15 В
Материал	Выход	±3 В
Корпус	Сталь	ЭМС
Уплотнение	Нитриловая резина	Эмиссия помех	EN 61000-6-3
Контактирующие со средой части	Сталь, нитриловая резина	Помехоустойчивость	EN 61000-6-2

Полная шкала = конечное значение диапазона измерений



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Датчик расхода

Код заказа
SCQ-060-0-02	Датчик расхода SCQ (0…±60 л/мин) 0…60 л/мин (включая распорное кольцо)
SC-910	Распорное кольцо для SCQ-060
SC-911	Комплект уплотнений для SCQ-060



Трубный переходник

Код заказа
SCAQ-GIR1/2A4CX	Трубный переходник SCAQ (60 л/мин) 1/2″ BSPP внутр. (A-B) и M24 внутр. для SCQ-060
SCQ-M24X1.5-ED	С резьбовыми пробками: M24 наружн. для SCQ-060



Соединительный блок

Код заказа
SCAQ-060	Соединительный блок SCAQ (60 л/мин) 1/2″ BSPP внутр. (A-B) и M24 внутр. для SCQ-060
SCQ-M24X1.5-ED	С резьбовыми пробками: M24 наружн. для SCQ-060
SCQ-R1/2-ED	1/2″ BSPP наружн. (A-B)



Датчик расхода

Код заказа
SCQ-150-0-02	Датчик расхода SCQ (0…±150 л/мин) 0…150 л/мин
SC-912	Комплект уплотнений для SCQ-150



Соединительный блок

Код заказа
SCAQ-150	Соединительный блок SCAQ (150 л/мин) 3/4″ BSPP внутр. (A-B) и M42 внутр. для SCQ-150
SCQ-M42X1.5-ED	С резьбовыми пробками: M42 наружн. для SCQ-150
SCQ-R3/4-ED	3/4″ BSPP наружн. (A-B)



Расходомер

Код заказа	Диапазон измерений QN	Qмакс.	Разъемы	Масса (г)
SCQ-060	-60…+60 л/мин	-66…+66 л/мин	M24 (NG10)	670
SCQ-150	-150…+150 л/мин	-165…+165 л/мин	M42 (NG16)	1.050



Комплектующие

Код заказа	Соединительные кабели SCK Serviceman/семейство The Parker Service Master
SCK-102-03-02	3 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-02	5 м (штекер на 5 контактов — штекер на 5 контактов)
SCK-102-05-12	Удлинитель 5 м (штекер на 5 контактов — гнездо на 5 контактов)

parkerfilter.ru

Измерение потока гидравлической жидкости. Статьи компании «ООО Гидро-Максимум»

19 февр. 2018

ИЗМЕРЕНИЕ ПОТОКА ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ

Измерение расхода. В гидроприводах необходимость измерения расхода жидкости возникает лишь при испытаниях гидрооборудования либо при поломках оборудования. Для измерения расхода применяют тарированные объемные гидромоторы, счетчики рабочей жидкости, специальные расходомеры, мерные бачки.

Объемные гидромоторы, используемые для измерения расхода, должны иметь высокий объемный КПД, их нужно устанавливать в сливной гидролинии. Для этой цели могут быть использованы аксиально-поршневые гидромашины. Расход рабочей жидкости определяется перемножением рабочего объема Q гидромашины на частоту вращения n ее ротора. Счетчики количества жидкости работают по такому же принципу, как и ротационные объемные гидромашины.

Для измерения мгновенного расхода применяют расходомеры переменного перепада давлений. Расходомер состоит из диафрагмы (сопла или устройства Вентури) и дифференциального манометра. Диафрагма представляет собой тонкий диск, имеющий отверстие с острыми кромками. Диск устанавливается в трубе, причем центр отверстия диска лежит на оси трубы. Дифференциальным манометром измеряется перепад давлений у диафрагмы в момент измерения расхода.

Измерение расхода при помощи мерного бака: гидролинию, в которой измеряют расход жидкости, соединяют гидрораспределителем с мерным баком. Одновременно включается в работу и секундомер. Расход определяют по выражению Q= V/t, тде V — объем жидкости в мерном баке; t — время наполнения мерного бака. Точность измерения расхода этим способом зависит от объема мерного бака и времени его наполнения. С увеличением V и t погрешность измерения уменьшается.

Измерение частоты вращения ведущего и ведомого валов гидропередачи осуществляют центробежными и электрическими тахометрами, при этом обычные серийные стационарные и контактные тахометры имеют класс точности 0,5-1,0. Работа этих приборов в большинстве своем основана на счете электрических импульсов за определенный промежуток времени от прерывателя, вращающегося вместе с исследуемым валом. Для измерения скорости перемещения выходного звена гидроцилиндра применяют масштабные линейки и секундомеры, потенциометры, индуктивные и другие датчики перемещений.

Измерение температуры рабочей жидкости осуществляют главным образом при испытаниях гидроагрегатов. Желательно иметь информацию о температуре рабочей жидкости и в процессе эксплуатации гидроприводов. В гидроприводе мобильных машин применяют манометрические термометры и термометры сопротивления, имеющие датчики температуры, приемники с показывающей стрелкой и шкалой, а также соединительные элементы.

В манометрических термометрах для измерения температуры используется зависимость давления насыщенных паров жидкостей от температуры. Датчик термометра состоит из небольшого баллона, заполненного эфиром (при измерении температуры до 100С) или хлорметилом (при измерении температуры до 140 С). Приемник имеет конструкцию аналогичную конструкции пружинного манометра, он соединяется с датчиком медной трубкой длиной 1-2 м. Датчик имеет резьбу для присоединения его к емкости, заполненной жидкостью, температура которой измеряется.

Принцип работы термометров сопротивления основан на использовании зависимости сопротивления металлических проводников от их температуры. Термометр сопротивления может работать от аккумуляторной батареи; им можно измерять температуру до 100 0 с.

Крутящий момент на валах гидромоторов измеряют балансирными динамометрами (тормозными, механическими, гидравлическими и электрическими) и торсиометрами. Крутящий момент измеряют при испытании гидромоторов после их ремонта.

hydro-maximum.com.ua

2.Расходомеры с гидравлическим сопротивлением

Потеря давления в гидравлическом сопротивлении любого типа зависит от расхода. Поэтому, измеряя перепад давления, существующий с обеих сторон гидравлического сопротивления, можно судить о расходе. Для практических целей нашли применение лишь сопротивления, работающие в условиях ламинарного режима. Их существенным преимуществом является возможность получения линейной зависимости между расходом Q и перепадом Δр, если будут исключены или существенно снижены те части перепада, которые связаны с потерями на входе в сопротивление.

Основным типом сопротивления, обеспечивающим ламинарный режим движения, является одна или несколько капиллярных трубок, включенных параллельно. Преобразователи с капиллярными трубками удобны для измерения весьма малых расходов жидкостей и газов порядка десятков и сотен л/ч и менее. Сравнительно редко при более значительных расходах применяются другие сопротивления, например в виде стеклянных пористых дисков, пористой набивки из тонкой медной стружки, заполняющей небольшой участок трубопровода между двумя металлическими сетками, или же калиброванных металлических или стеклянных шариков, также заполняющих этот участок трубы.

Как известно, ламинарное движение в трубе имеет место при числах Re ≤ 2300. Отсюда получаем зависимость

d_min≥ 0,554∙10^-3Q_maxρ/μ,

из которой можно определить или максимальный объемный расход Q_max для трубки данного диаметра, или же минимально допустимый диаметр d_min трубки для заданного расхода. Зависимость Qот ∆р при длинных капиллярах будет приближаться к линейной, а при коротких – к квадратичной. Чтобы получить шкалу прибора близкой к линейной, нужно иметь длину ℓ в несколько сот раз (200 – 300) больше диаметра капилляра d. Рассчитать потерю давления ∆р теоретическим путем нельзя главным образом из-за невозможности измерить с необходимой точностью диаметр капилляра, поэтому капилляры должны подвергаться индивидуальной градуировке.

Основное применение капиллярные преобразователи имеют для измерения малых расходов. Но путем установки в трубопровод пучка параллельных капилляров осуществляется измерение расходов жидкости вплоть до 1500 – 2000 кг/ч. в виду того, что вязкость жидкостей существенно меняется с температурой, принимают меры для ее компенсации или стабилизации. Чаще всего капиллярный преобразователь расхода помещают в водяной термостат. Применение ряда последовательно установленных пористых шлаковых перегородок позволяет получить очень широкий диапазон измерения, составляющий 0,8 – 100 см³/с при пористых перегородках из стекла и 15 – 450 см³/с – при бронзовых пористых перегородках. Различные материалы дают разные размеры пор в пределах от 10 до 250 мкм. При больших размерах линейная зависимость между расходом и перепадом нарушается.

Рассматриваемые приборы имеют по сравнению с остальными расходомерами переменного перепада давления больший диапазон измерения и, кроме того, лучше подходят для измерения пульсирующих расходов.

3.Центробежные расходомеры

Центробежными преобразователями расхода являются закругленные участки трубопровода, например колена, создающие перепад давления на внешнем и внутреннем радиусах закругления последнего в результате действия центробежной силы в потоке (рис. 54).

Центробежный преобразователь расхода вместе с дифференциальным манометром, измеряющим создаваемый перепад давления, образуют центробежный расходомер. Основное применение центробежные расходомеры получили при измерении расхода воды.

Заманчивость применения центробежного расходомера состоит в том, что не требуется вводить в трубопровод какие-либо дополнительные устройства, например диафрагмы или сопла, а можно воспользоваться уже имеющимся коленом. Но в этом случае, учитывая нестандартность колен, надо либо проводить индивидуальную градуировку, что далеко не всегда возможно, либо мириться со значительной возможной погрешностью измерения, доходящей до ±5% и более.

Для возможности точного измерения расхода с помощью центробежного расходомера без индивидуальной градуировки проводят стандартизацию колен или обеспечивают точное измерение радиуса кривизны колена R₀ и его внутреннего диаметра D. Необходимо измерять R₀ с погрешностью не более ±0,5% и D с погрешностью не более ±0,15%. В этом случае можно рассчитывать на снижение погрешности до ±(1 – 2 )%.

Перепад давления, создаваемый коленом, тем больше, чем меньше R₀/D. При наиболее часто встречающихся R₀/D от 1 до 1,5 перепад в колене значительно меньше, чем в диафрагме, но больше, чем в напорной трубке. Он примерно равен перепаду в сопле или трубе Вентури при d/D = 0,8.

Наряду с коленом в качестве преобразователя расхода применяют кольцевой участок трубы с отбором давлений р₁ и р₂ в сечении, лежащим под углом = 180° к начальному сечению кольцевого участка. При этом средняя погрешность измерения равна 0,6%. Кольцевой преобразователь требует меньших длин прямых участков по сравнению с коленом.

studfiles.net

Основной диагностический прибор инженера-гидравлика | Практическая ГИДРОМЕХАНИКА

   Диагностика неисправностей гидроприводов общепромышленного назначения предопределяет помимо общих знаний теории гидравлики ещё и наличие соответствующего инструментария.  Это манометры с разными диапазонами измерений давления, а также всевозможные гидротестеры от разных производителей и очень кусающей ценой.

      Мой опыт работы показал, что в большинстве случаев диагностики гидропривода достаточно пары манометров и дросселя-расходомера.

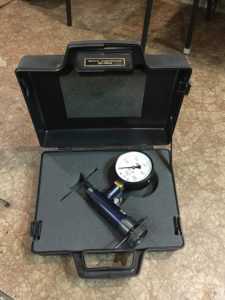

      На фото представлен прибор ДР-90М, который меня всегда выручает.



Основной проблемой при поиске неисправностей в гидроприводе является подключение приборов для контроля давления и расхода. Наличие большого числа резьбовых переходников зачастую не позволяет подключиться к системе, поскольку на однотипном оборудовании могут использоваться разные гидроаппараты со своими резьбами, а также напорные и сливные гидролинии.
В таких случаях приходится вначале снимать размеры резьб под переходники, приобретать их или изготавливать. Далее нужно повторно выезжать к заказчику для проведения диагностики гидропривода.

Прибором ДР-90М я измеряю расходы рабочей жидкости в диапазоне от 5 до 100 л/мин. Также им удобно проверять давление срабатывания различных клапанов и определять коэффициент подачи насоса.

infotechnic.pro

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» — спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

1. Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!

2. Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.

3. Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.

4. Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.

5. Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.

6. Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.

7. Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.

8. Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.

9. Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.

10. Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by
