Гидроаккумулятор для насосной станции – принцип работы + специфика применения

Содержание

Для чего нужен гидроаккумулятор в насосной станции

Зачем нужен гидроаккумулятор? Может ли работать система водоснабжения без гидроаккумулятора?

Чисто технически система водоснабжения сможет работать и без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

Допустимым давлением в системе считается 1,5 – 3 атмосферы. Если показатели выходят за рамки заданных пределов, отреагирует реле давления и насос выключится.

Работать снова насос начнёт, только когда давление нормализируется. Рывки давления, которые сопровождают эти процессы, негативно сказываются и на электрических и на механических элементах устройства. Гидроаккумулятор же способен выровнять показатели давления в процессе использования насосной станции.

Схема действия достаточно проста. Достигая величины давления в 3 атмосферы, насос, естественно, отключается, но система продолжает расходовать воду из гидроаккумулятора, пока давление не упадёт до предела, требуемого для возобновления работы насоса. Временной промежуток между включением и отключением существенно снижается, что и определяет функциональность всей системы.

Разные модели гидроаккумуляторов дают неодинаковые показатели предельного количества включений насоса в час. Например, при эксплуатации бытового агрегата ёмкостью в 24 л, насос будет активизироваться около 20 раз в час. Чем больше ёмкость гидроаккумулятора, а у некоторых промышленных агрегатов она может достигать 500 л, тем меньше будет количество включений в час.

Важно, чтобы предварительно накаченное давление воздуха в гидроаккумуляторе было на несколько десятых меньше, чем уровень давления, требуемый для включения насоса. Отступление от этого требования в большую сторону приведёт к заметному уменьшению промежутка между включением и отключением насоса. Несоблюдение нормы в сторону уменьшения чревато разрывом мембраны, что естественным образом исключит гидроаккумулятор из системы водоснабжения.

Зачем нужен гидроаккумулятор? Видео

Принцип работы гидроаккумулятора и зачем он нужен гидроаккумулятор в системе водоснабжения

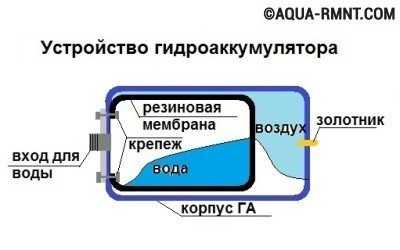

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

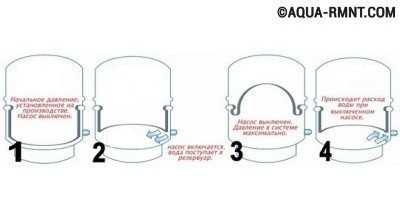

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т.д.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

значительно увеличить срок эксплуатации скважинного насоса;
предупредить вред от возможных гидроударов в системе;
поддерживать в системе определенное давление;
предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

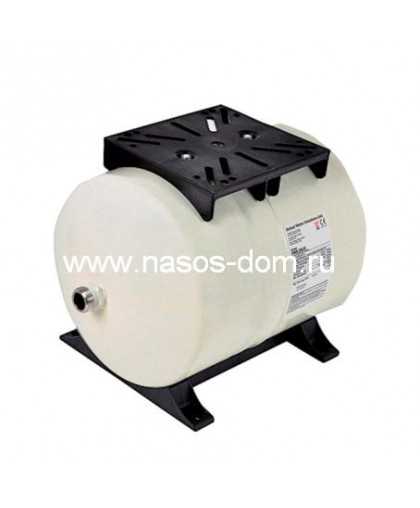

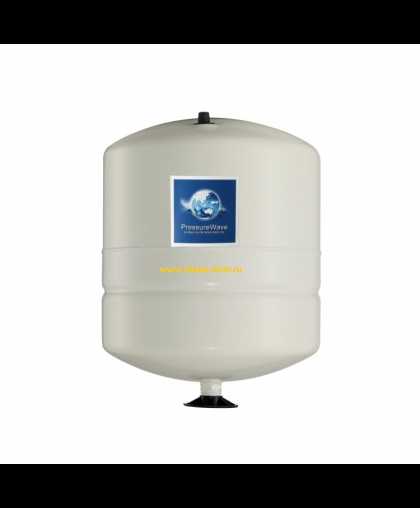

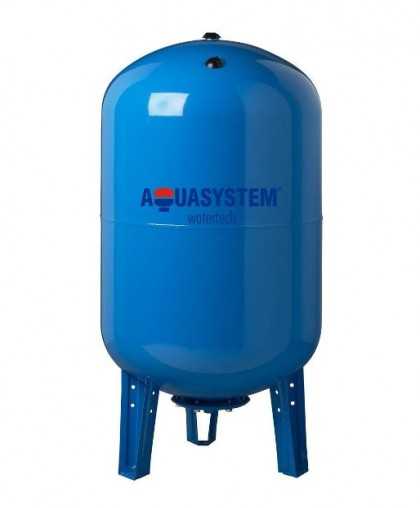

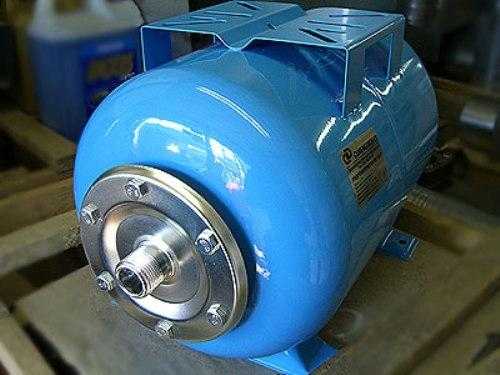

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

Отключить электропитание.
Открыть кран смесителя.
Дождаться, пока бак опустеет.
Закрыть кран.
Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Причины поломок и способы их устранения

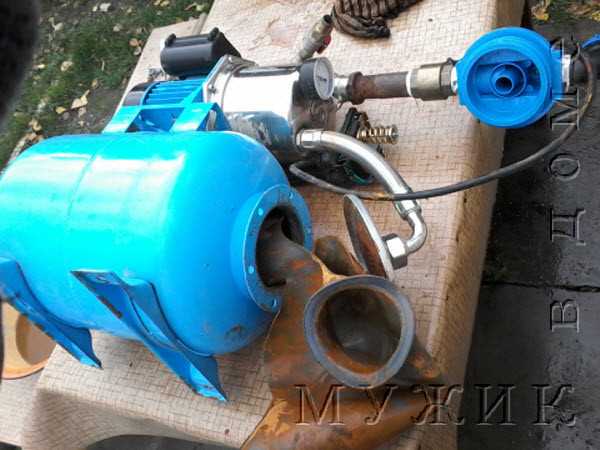

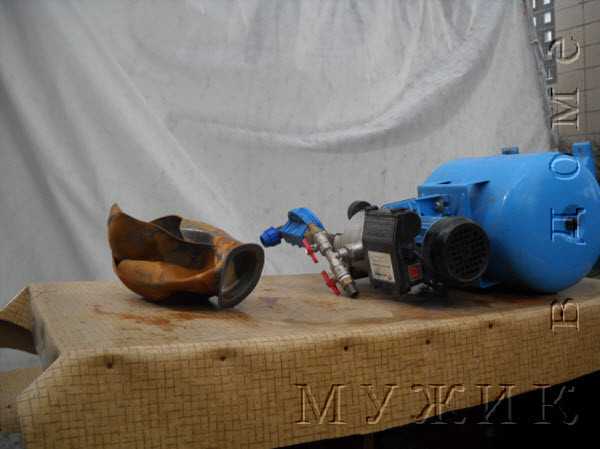

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

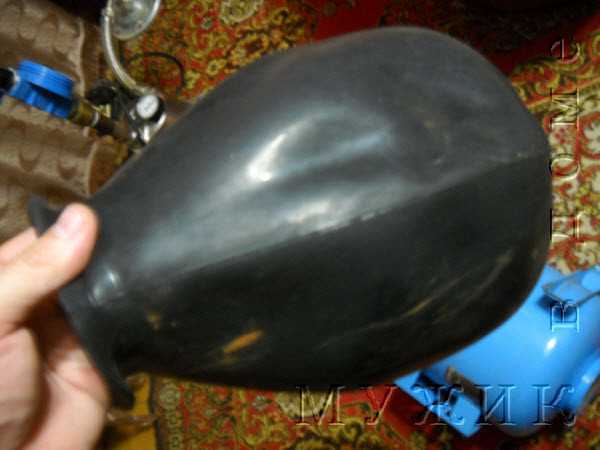

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

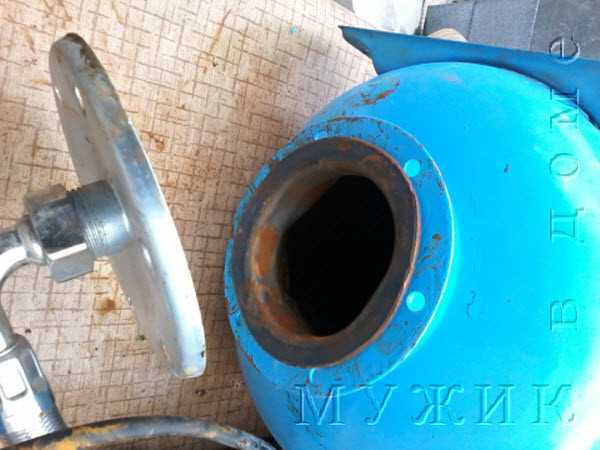

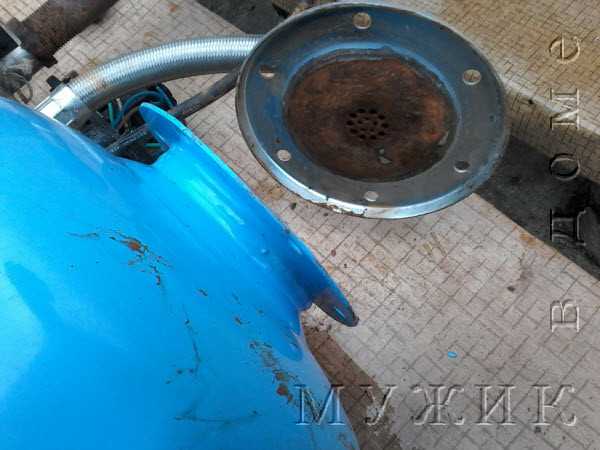

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

Приобрести новую мембрану, точно соответствующую порванной.

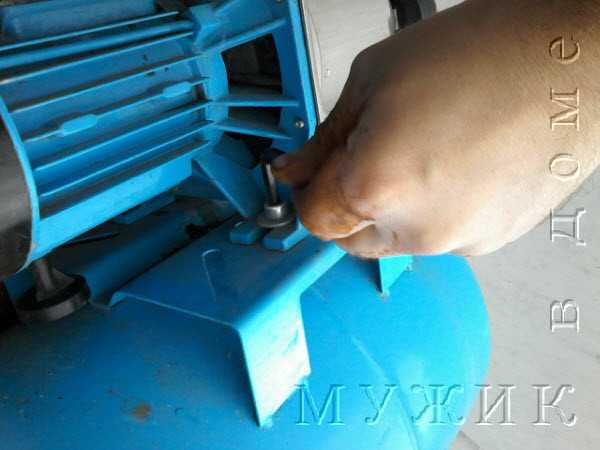

Аккуратно разобрать гидробак, отвинтив соединительные болты.
Вынуть порванную мембрану.
Установить на ее место новую мембрану.
Собрать гидробак.
Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Зачем нужен гидроаккумулятор?

Главное назначение гидробака (гидроаккумулятора) в системе водоснабжения — обеспечение плавного изменения давления во время работы насоса. Это дает нам возможность установить в систему реле давления или датчик давления, который сможет управлять работой насоса в автоматическом режиме. Поскольку вода практически несжимаема, то отсутствие гидроаккумулятора вызывало бы мгновенное скачкообразное изменение давления в системе во время начала водоразбора воды. В этом случае реле давления работало бы в режиме постоянного включения/выключения насоса, что в конечном итоге привело бы к перегреву электродвигателя, или полной его поломке. Тем самым, именно гидробак ограничивает число кратковременных включений и выключений насоса, что очень важно. Любой производитель насосного оборудования указывает их максимально допустимое количество в час. А плавное изменение давления обеспечивается конструкцией гидробака — разделением его на две полости (водную и воздушную) подвижной мембраной из специального материала.

Например:если насос куплен только на полив (допустим, качает воду из емкости на „вертушки“) гидробак не нужен. Расход воды и создаваемое насосом давление зависят только от его характеристики. Повторно-кратковременных включений нет, запас воды в гидробаке тоже не нужен. После окончания полива насос просто выключается вручную. Применение гидробака в этом случае просто нецелесообразно. Только следим за отсутствием «сухого хода» (ставим в емкость поплавок).

А если же насос предполагается использовать для водоснабжения дома (душ, умывальник, туалет и т.п.) бегать включать насос вручную каждый раз когда кому-то нужна вода, конечно же, уже никто не будет. Автоматизировать этот процесс можно с помощью реле давления. которое будет подавать команду на включение/выключение насоса (подробнее в статье «Настройка реле давления и регулировка давления воздуха в гидробаке» ). А реле, как уже говорилось, может работать только совместно с гидроаккумулятором.

Какую же емкость гидроаккумулятора выбрать?

В интернете можно найти много рекомендаций по подбору гидроаккумулятора, в том числе и с помощью математических формул. Все они сводятся к зависимости от мощности насоса, его расхода, допустимого числа включений/выключений насоса в час и установок реле давления. И это правильно.

Мы лишь хотим, суммируя весь наш практический опыт в эксплуатации и монтаже, дать практические рекомендации с готовыми цифрами для выбора гидроаккумулятора. Причем они справедливы для насосов любого типа: погружных и поверхностных.

Начнем с самого простого:
Покупая готовую насосную станцию любого производителя мощностью до 0,75 кВт, в комплекте всегда получаете гидроаккумулятор, обычно емкостью от 20 до 24 литров. Что это значит для вас? А то, что на заводе-изготовителе уже все просчитано, и тем самым они подтверждают, что гидробака такого объема достаточно для правильной работы насосной станции. А средняя производительность насосной станции 2-2,5 м³/ч. Давление же у всех примерно одинаково, в пределах 2,5-4 атм. Это комфортно и не вызывает больших нагрузок на систему. Конечно насос включается довольно часто, даже при самом небольшом водоразборе, но все работает прекрасно многие годы. То же относится и к сважинным насосам. Воспользуясь математическими формулами для расчета, вы сами придете в большинстве случаев к цифре 20-30 литров.

Понятно использование гидробаккумуляторов на 50-60 литров, они прекрасно подходят для установки в систему со средним расходом 2,5-3,5 м³/ч, снижают число включений/выключений насоса и обеспечивают минимальный запас воды (примерно 15-20 литров — треть от всего объема). На наш взгляд, это самый оптимальный вариант. Мощность насоса в этом случае, обычно 0,75-1,5 кВт. Нравится цифра 80 литров — пожалуйста и 80, если вы готовы платить больше за лишние 5 литров воды в случае отключения электричества.

Итог таков :
Гидробак на 100 и более литров для частного дома имеет смысл покупать, только если расход жидкости более 5 м³/ч, что бывает очень редко (даже не потому, что есть очень мало людей, которым нужен такой большой расход воды, а потому что не так много скважин обеспечивают такой высокий дебит), или же если проблемы с электроэнергией все еще имеют место быть. В этом случае гидробак нужен еще и как накопитель воды. Чем больший гидробак у вас стоит, тем естественно больше воды останется в случае отключения электроэнергии. Тогда можно покупать гидробак на 200 или даже 300 литров. Только важно помнить, что воды в гидробаке находится примерно треть от всего объема (зависит от настроек реле давления) и если расход воды у вас при этом не большой, то вода со временем просто тухнет. Может быть имеет смысл на такие случае поставить открытую накопительную емкость. В общем, не гонитесь за большими объемами, как минимум это сэкономит деньги.

Источники: http://postroy-sam.com/zachem-nuzhen-gidroakkumulyator.html, http://aqua-rmnt.com/vodosnab/document/gidroakkumulyator-dlya-vodosnabzheniya.html, http://dab-shop.ru/articles/zachem-nuzhen-gidroakkumulyator/

rusbyr.ru

Гидроаккумулятор для насосной станции — Отопление

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

камеры для воды;
диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
гнезда с клапаном;
патрубка подсоединения к системе.

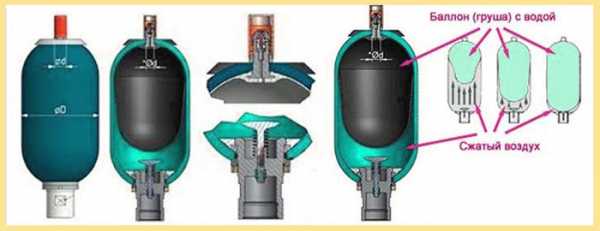

Гидробаки с мембраной баллонного типа состоят из:

камеры для воды;
баллона мембраны, который закреплен на входе около входного патрубка;
гнезда с клапаном; газовой камеры;
патрубка подсоединения к системе.

Гидробаки предназначены для:

холодного водоснабжения;
горячего водоснабжения;
системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

сглаживающую – помогает избежать гидроудары;
поддерживающую – совместно с реле поддерживается стабильное давление воды;
защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

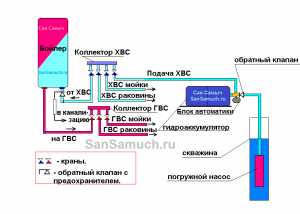

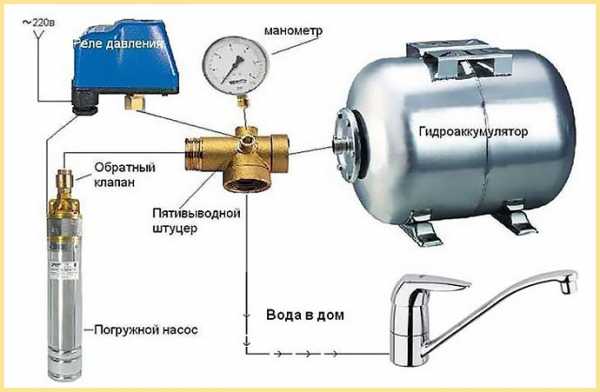

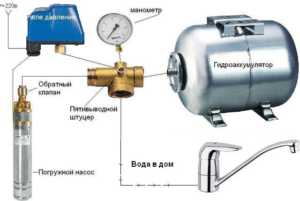

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

Опускаем насос в скважину;
Необходимо закрепить страховочный трос, который удерживает насос;
Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
Открывается крышка реле и включается насос для заполнения системы водой.
После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.

Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
Все настройки должны проводиться при выключенном насосном оборудовании.
После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

Погружной насос перекачивает воду из скважины в гидробак;
По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

iseptick.ru

Структура и смысл работы системы

В наше время частный дом уже не уступает коммунальному жилью по степени комфорта.

Это стало реальным с недавних пор, ведь раньше частный домовладелец, часто, не имел возможности подключения к городским источникам водоснабжения.

Однако, с возникновением на рынке специальных систем которые могут заменять все необходимые коммунальные услуги, частные домовладельцы вышли на новый уровень комфорта.

Одним из самых значимых компонентов данных систем является насосная станция. Сборка таких систем может проводиться своими силами или проходить на заводе производителя. Какой бы метод сборки ни выбрал покупателей для эффективной работы он должен знать правила эксплуатации данного типа систем.

Схематически принцип водоснабжения имеет несколько звеньев, но самым важным всё же выступает источник воды. Вода это главный ресурс для формирования индивидуальной системы водоснабжения. Как правило, источником выступает или колодец или скважина.

Первым делом следует выяснить тип источника.

Если добычу воды будем проводить из неглубокого водохранилища — то сгодится почти любой тип насоса, главное чтобы ему хватало мощности для требуемой работы.

К примеру, типичный центробежный насос способен поднимать воду на высоту около 10 метров. Но, как правило, давление почвы, а также перегибы шланга насоса снижают этот уровень на 2-3 метра, что следует учитывать при выборе аппарата.

Один из видов применения устройства для глубины источника больше чем 10 метров — это установка станции в специальной яме.

Таким образом, мы снижаем высоту, на которую требуется нагнетать воду до 7 или более метров, организуя при этом эффективную работу насоса. Кроме этого, есть возможность монтажа установки в подвале, при этом обеспечивая полную шумо- и влагоизоляцию.

Выбор для домашних условий

Многоступенчатый насос с гидроаккумулятором

Насос – это главный компонент установки.

Его работоспособность должна обеспечивать не только эффективный забор из источника в дом, но и достаточную подачу для увлажнения почвы, наполнения бассейна и для других домашних дел.

При покупке насоса, от покупателя требуется понимать, на какую глубину залегания источника данная установка должна быть рассчитана.

Данная категория систем подразделяется на два типа:

одноступенчатый;
многоступенчатый.

Последний выделяется высоким уровнем шумоизоляции и своей экономичностью в плане энергозатрат, при этом сохраняя свои характеристики и эффективность работы.

Что необходимо понимать при покупке устройства

Выделяют два основных типа насосных станций — с наличием гидроаккумулятора или без него.

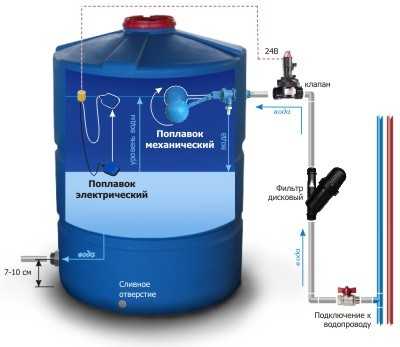

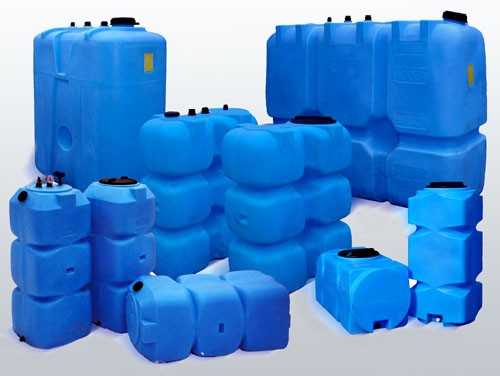

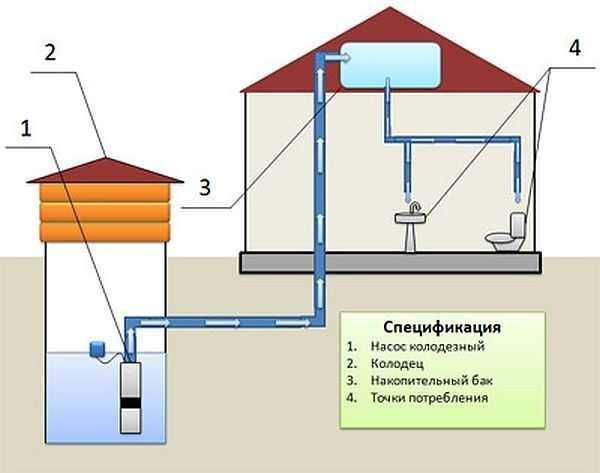

Сначала следует разобраться с принципом работы насосной системы без аккумулятора.

В наше время данный тип систем уже считается прошлым веком, хотя и по сей день может встречаться повсеместно. Проблема в том, что такой тип станций имеет слишком объёмный накопительный резервуар.

Кроме этого, нагнетаемое давление и число литров воды регулируется поплавком. Подкачка запускается в случае опускания поплавка ниже необходимого уровня. Несмотря на большое количество минусов, данная концепция оставалась длительный период весьма эффективной.

Вот несколько недостатков:

вода подходит пассивно, вследствие этого небольшой напор;
крупный размер;
трудность монтажа;
резервуар обязан располагаться выше уровня насоса;
в случае поломки датчика помещение будет затоплено.

Насосная станция с гидроаккумулятором – новое слово среди индивидуальных систем водоснабжения.

Благодаря аккумулятору, станция подобного типа является наиболее современной и качественной на рынке данных услуг.

Сравнительно с насосными системами с накопительным резервуаром данный вид станции характеризуется значительно меньшим количеством минусов. С помощью реле регулируется верхний уровень давления воздуха, который в дальнейшем под действием аккумулятора сжимается.

Когда уровень давления достигает необходимых цифр насос перестаёт работать и включается вновь, когда давление опять падает ниже требуемого уровня. В случае, если количество потребляемой воды небольшое, то работать не будет – а вода берётся из резервуара.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора в насосной станции:

septik.guru

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха. Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление. Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи. Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство.

Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей.

Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме. Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу. Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный обогреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбираем мембранный бак со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта. Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

К полу его крепят с применение резиновых прокладок, а к трубопроводу — с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов.

Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

насос,
гидроаккумулятор,
реле давления,
обратный клапан,
манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода. Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

Итак, к насосу гидроаккумулятор подключается следующим образом:

один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
к выводам на четверть дюйма подключаются манометр и реле давления;
остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

sovet-ingenera.com

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать.

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Накопительный бак

Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.

Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.

В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.

Накопительный бак в разрезе

Конечно, у этой схемы есть и свои недостатки.

Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.

Заключение по теме

Итак, насосная станция для дома без гидроаккумулятора считают прошлым веком. Наверное, это так и есть. Ведь современный подход к реализации автономной водопроводной сети – это не только емкость, это возможность ее установки в том месте, где это удобно. И хотя сам гидроаккумулятор должен эксплуатироваться только при положительных температурах, нет необходимости его устанавливать на чердаке. Можно для этого использовать подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже +5С. Но система без гидроаккумулятора свои позиции еще не сдала. Тем более, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.

otepleivode.ru

otoplenie.site

Что лучше — насосная станция без гидроаккумулятора или с ним. Жми!

Технология центрального водоснабжения позволила, избавиться от проблем, сопряженных поиском источника воды, что значительно облегчило жизнь людей двадцатого века.

Тем не менее, в минувшие года появилась возможность установки индивидуальных систем водоснабжения. И эта тенденция имеет ряд огромных плюсов, самым очевидным из которых будет независимость от государственных коммунальных учреждений.

С целью замены старых труб, насосов и прочих элементов системы центрального водоснабжения, нередко коммунальные службы отключают воду целым населенным пунктам. Имея насосную станцию с гидроаккумулятором или накопительным баком, вы и ваша семья будете лишены данного неудобства.

В случае если вы проживаете в регионе, где даже нет центрального водоснабжения, индивидуальная система избавит вас от средневековых походов с ведрами к колодцу. Если вам надоели некачественные коммунальные услуги, и вы желаете стабильной подачи очищенной воды, то в этой статье вы найдете для себя много интересного.

Структура и смысл работы системы

В наше время частный дом уже не уступает коммунальному жилью по степени комфорта.

Первым делом следует выяснить тип источника.

Выбор для домашних условий

Многоступенчатый насос с гидроаккумуляторомНасос – это главный компонент установки.

Рекомендация специалиста: при глубине источника до 9 метров самым лучшим и экономным вариантом является самовсасывающий насос.
Данная категория систем подразделяется на два типа:
одноступенчатый;
многоступенчатый.
Последний выделяется высоким уровнем шумоизоляции и своей экономичностью в плане энергозатрат, при этом сохраняя свои характеристики и эффективность работы.
Возможно, Вас также заинтересует статья о насосных станциях Grundfos.
Статью о критериях выбора между насосной станцией и скважинным насосом читайте здесь.
Что необходимо понимать при покупке устройства
Выделяют два основных типа насосных станций — с наличием гидроаккумулятора или без него.
Сначала следует разобраться с принципом работы насосной системы без аккумулятора.
В наше время данный тип систем уже считается прошлым веком, хотя и по сей день может встречаться повсеместно. Проблема в том, что такой тип станций имеет слишком объёмный накопительный резервуар.
Кроме этого, нагнетаемое давление и число литров воды регулируется поплавком. Подкачка запускается в случае опускания поплавка ниже необходимого уровня. Несмотря на большое количество минусов, данная концепция оставалась длительный период весьма эффективной.
Вот несколько недостатков:
вода подходит пассивно, вследствие этого небольшой напор;
крупный размер;
трудность монтажа;
резервуар обязан располагаться выше уровня насоса;
в случае поломки датчика помещение будет затоплено.
Насосная станция с гидроаккумулятором – новое слово среди индивидуальных систем водоснабжения.
Благодаря аккумулятору, станция подобного типа является наиболее современной и качественной на рынке данных услуг.
Сравнительно с насосными системами с накопительным резервуаром данный вид станции характеризуется значительно меньшим количеством минусов. С помощью реле регулируется верхний уровень давления воздуха, который в дальнейшем под действием аккумулятора сжимается.
Когда уровень давления достигает необходимых цифр насос перестаёт работать и включается вновь, когда давление опять падает ниже требуемого уровня. В случае, если количество потребляемой воды небольшое, то работать не будет – а вода берётся из резервуара.
Смотрите видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора в насосной станции:
septik.guru
Гидроаккумуляторы для насосных станций, мембранные расширительные баки
Мембранный бак для системы водоснабжения частного дома
Гидроаккумуляторы (мембранные баки) для водоснабжения дома с насосом
Гидроаккумуляторы предназначены для эксплуатации в системах холодного и горячего водоснабжения в частном доме, на даче, в многоэтажных и многоквартирных зданиях, в промышленном и коммунальном хозяйствах, в системах солнечных батарей, в насосных станциях и установках, в системах ГВС, в системах потребления питьевой воды, защиты водопроводных систем от гидроудара и теплового расширения.
Мембранные баки водоснабжения подбираются по характеристикам:
По объему бака — 8 литров, 24 литра, 35 литров, 50 литров, 100 литров, 150 литров, 200 литров и более
По рабочему давлению бака — 6 бар (атмосфер), 10 бар (атм.), 16 бар (атм.)
По температурному режиму
По использованию с питьевой водой
По материалу изготовления (долговечности эксплуатации)
По монтажу и применению — вертикальный / горизонтальный / напольный / настенный / для насосной станции (установки)
Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)
Показывать: 16255075100

Горизонтальный расширительный бак водоснабжения 24 л для насоса и замены в насосной станции, позволя..
В наличии
1 397.00 р.

Горизонтальный нержавеющий расширительный бак 24л водоснабжения для насоса и замены в насосной станц..
В наличии
3 857.00 р.

Горизонтальный нержавеющий расширительный бак 50л водоснабжения для насоса и замены в насосной станц..
В наличии
6 584.00 р.

Гидроаккумулятор для системы холодного и горячего водоснабжения PWB 100LX (модель PressureWave 10..
В наличии
18 820.00 р.

Гидроаккумулятор для системы холодного и горячего водоснабжения GWS PWB 12LX (модель Pressure Wave 1..
В наличии
3 724.00 р.
Гидроаккумулятор для системы холодного и горячего водоснабжения PWB 2LX (модель PressureWave 2 ли..
В наличии
1 796.00 р.

Гидроаккумулятор универсальный 35 л для системы холодного и горячего водоснабжения GWS PWB 35LX (мод..
В наличии
7 249.00 р.

Гидроаккумулятор для системы холодного и горячего водоснабжения GWS PWB 4LX (модель Pressure Wave 4 ..
В наличии
2 660.00 р.

Гидроаккумулятор напольный 60 л для системы холодного и горячего водоснабжения GWS PWB 60LV (модель ..
В наличии
13 832.00 р.

Гидроаккумулятор напольный 80 л для системы холодного и горячего водоснабжения GWS PWB 80LV (модель ..
В наличии
16 027.00 р.

Горизонтальный расширительный бак водоснабжения 50 л для насоса и замены в насосной станции, позволя..
В наличии
2 660.00 р.

Гидроаккумулятор 24 литра для эксплуатации и замены в насосной станции GWS PWB 24LH (модель Pressure..
В наличии
4 855.00 р.

Гидроаккумулятор 35 литров для эксплуатации и замены в насосной станции GWS PWB 35LH (модель Pressur..
В наличии
8 978.00 р.

Гидроаккумулятор горизонтальный для системы холодного и горячего водоснабжения PWB 60LH (модель P..
В наличии
13 766.00 р.

Гидроаккумулятор вертикальный напольный для системы холодного и горячего водоснабжения VAV 150, п..
В наличии
12 210.00 р.

Гидроаккумулятор вертикальный напольный для системы холодного и горячего водоснабжения VAV 200, п..
В наличии
20 424.00 р.
Показано с 1 по 16 из 26 (всего 2 страниц)
nasos-dom.ru
Собираем насосную станцию самостоятельно. | САН САМЫЧ
Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.
Почему собирают насосную станцию сами.
Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.
Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.
Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.
Так ли нужен гидроаккумулятор?
Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.
В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.
Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.
Готовые системы автоматики.
Вистан.
Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.
Вистан и схема его подключения.
В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.
Достоинства:
— Специальная разработка для вибрационных насосов;
— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;
— Имеет встроенную защиту от сухого хода;
— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;
— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;
— Плавный пуск и останов насоса;
— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;
— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).
— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.
Недостатки:
— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.
— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.
— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.
— Нет возможности регулировать давление в системе.
— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.
Блок автоматики для центробежных насосов.
Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.
Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.
Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

Схемы насосных станций.
Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.
Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.
Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).
Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.
sansamuch.ru
Схема водопроводной сети с насосной станцией без гидроаккумулятора
Что такое насосная станция? Это комплект оборудования, который поддерживает определенное давление воды в водопроводной системе. При этом обеспечивает водой водопровод постоянно. К примеру, водопроводная сеть, снабжающая дом водой из скважины при помощи насоса. Сам насос нельзя назвать станцией, потому что при отключении подачи электроэнергии, не будет и воды в водопроводе. А станция ее обеспечивает постоянно. С недавних пор такими станциями стали называть насосы, в комплект которых входит гидроаккумулятор. Этот накопительный бак с мембранной внутри создает не только определенный объем воды, но и давление воды. А существует ли насосная станция без гидроаккумулятора?
Накопительные баки для водопровода
Конечно, существует. Только необходимо создать необходимые условия, чтобы в водопроводной сети всегда присутствовала вода под определенным давлением. Поэтому к насосной установке прилагается накопительный бак любого объема, в котором обязательно должен быть установлен поплавковый датчик уровня. Последний отвечает за отключение и включение насосного прибора, если вода в емкости соответственно будет превышать установленный уровень или быть ниже его.
При этом существуют две схемы расположения накопительного резервуара.
Он устанавливается в любом месте, обычно это помещение, где монтируется, к примеру, система водоочистки. Но такая схема не дает возможности качать воду выше ее уровня в баке, поэтому в нее включается еще один насос, который будет прокачивать воду от накопительного бака до потребителей.
Вторая схема – это установка резервуара выше уровня расположения потребителей. Таким способом решается проблема давления в водопроводной сети. Здесь будет работать принцип соединяющихся сосудов, давно известных современной физике. Поэтому накопительный бак обычно устанавливают в чердачное помещение.
Внимание! Если чердак является помещением неотапливаемым, то емкость обязательно надо будет теплоизолировать.
Кстати, вторая схема водоснабжения без гидроаккумулятора и сегодня достаточно популярна. Ведь с ее помощью можно организовать водопровод с большим объемом воды, во много раз большим, чем с гидроаккумулятором. Правда, придется все очень точно рассчитать, ведь бак с наполненным баком – это огромный вес, действующий на перекрытия дома. Поэтому необходимо быть уверенным, что несущие конструкции здания выдержат такую массу.
Еще к плюсам такой системы относят отсутствие в необходимости регулировки давления насосной станции без гидроаккумулятора. Поскольку давление в системе достигается за счет атмосферного, реле давления просто нет. Это упрощает систему. Но требует использования поплавкового датчика, выход из строя которого может привести к переполнению бака. Из-за указанных недостатков, такая система постепенно вытесняется станциями с гидроаккумуляторами. Вторая схема, подразумевающая подключение дополнительного насоса широкого применения не получила из-за дополнительных затрат на оборудование.
Установка бака под потолком
Схема насосной станции без гидроаккумулятора
В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.
Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать.
Схема с дополнительным насосом
Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.
Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.
Схема с баком на чердаке
Накопительный бак
Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.
Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.
В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.
Накопительный бак в разрезе
Конечно, у этой схемы есть и свои недостатки.
Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.
Заключение по теме
Итак, насосная станция для дома без гидроаккумулятора считают прошлым веком. Наверное, это так и есть. Ведь современный подход к реализации автономной водопроводной сети – это не только емкость, это возможность ее установки в том месте, где это удобно. И хотя сам гидроаккумулятор должен эксплуатироваться только при положительных температурах, нет необходимости его устанавливать на чердаке. Можно для этого использовать подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже +5С. Но система без гидроаккумулятора свои позиции еще не сдала. Тем более, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.
otepleivode.ru
Насосная станция Джилекс Джамбо: замена мембраны гидроаккумулятора
Ремонт бытовой насосной станции Джилекс Джамбо мало чем отличается от ремонта водяных станций другого типа, причем починку данного агрегата зачастую можно выполнить самостоятельно. Цельный корпус насоса облегчает его демонтаж. При порче расходников или выхода из строя крыльчатки их можно заменить без особого труда, благо все их легко найти в продаже.
Нередко случается так, что насосная станция Джилекс начинает работать с перебоями: насос часто включается, качает рывками или совсем не выключается. Что делать?
В ряде случаев проблему можно решить регулировкой пружин реле давления (см. как настроить реле насосной станции). Из-за жёсткой воды может забиваться отверстие реле, а поскольку его сечение маленькое, оно не ощущает давления магистрали. Бывает также, что песок забивает мембранную камеру, поэтому в идеале нужно регулярно разбирать и чистить реле давления.
В нашем случае насосная станция Джилекс Джамбо работала не выключаясь несколько месяцев и никакие попытки настройки реле РДМ-5 большой и малой пружинами не помогли. Вода при выключенном от сети насосе не поступала в краны, хотя гидробак был полон.
Вначале подумали на поржавевшие или забившиеся песком трубы. Слегка простучав молоточком, перевернули станцию вверх дном, чтобы слить воду — вытекло совсем немного ржавой жидкости и все. Давление в гидроаккумуляторе проверить было нечем — под рукой не оказалось автомобильного насоса. Решили открутить металлический фланец бака и посмотреть, все ли в порядке с резиновой грушей.
Как разобрать насосную станцию Джилекс?
Вооружившись парой ключей «на 14», выкрутив все 6 винтов и вскрыв крышку гидроаккумулятора, мы убедились, что наши подозрения были верны — мембрана попросту лопнула и резина плавала в коричневой воде сильно корродировавшего изнутри гидробака!
А поскольку все лето насосная станция так и работала с порванной мембраной (судя по ее непрерывной работе при подключенной электросети даже при всех закрытых кранах точек водоразбора!), металлический гидробак и фланец внутри корродировали, покрывшись очень толстым слоем ржавчины (вот в чем несомненное преимущество покупать гидробак из нержавейки!). Кстати говоря, фланцы гидроаккумуляторов фирма Джилекс сейчас делает из пластика.
Пришлось откручивать шестигранным ключом 2 болта, которыми насос крепится к баку. Сняв двигатель, промыли гидробак водой, протерли изнутри сухой тряпочкой и поставили сохнуть.
Мембрану гидробака вообще можно очень просто проверить, выкрутив пластиковый колпачек на гидроаккумуляторе и нажав ниппель: если из него польется вода, значит нарушена целостность мембраны. Также причиной частых включений насосной станции может служить выход воздуха из мембранной полости. В этом случае вода не потечет. Чтобы подкачать бак до нужного давления, сперва необходимо стравить из напорной магистрали давление, чтобы жидкость по другую сторону мембраны не находилась под давлением. После подкачки в начале водорасхода толчки должны пропасть.
Купить новую резиновую мембрану для гидроаккумулятора было проблематично, однако после долгих поисков мы все-таки нашли ее в специализированном магазине.
Далее все было относительно просто, собрали все в обратном порядке, закрутили все винтики. Первый запуск насосной станции прошел сравнительно быстро, учитывая наличие фильтра грубой очистки на всасе — вода закачалась в насос минут за 20 манипуляций с заливным отверстием — не перестаю удивляться, какой мазохист это придумал!? Кстати отмечу, что глубина до воды — всего 4 метра, расстояние до станции — около 3-х метров. Обратный клапан также установлен прямо на входе сразу за фильтром, поскольку опустить его в трубу от ручного насоса оказалось невозможным при установке насосной станции — диаметр клапана оказался больше внутреннего диаметра трубы. Некоторые решают эту проблему, стачивая стенки обратного клапана, но это уже отдельная песня.
Теперь вы знаете, где искать причину поломки, когда насосная станция не отключается и, особенно, когда качает рывками и как можно заменить мембрану своими силами без помощи специалистов.
Жаль, что в данном случае причина постоянной работы насоса была обнаружена не сразу, а спустя несколько месяцев такой эксплуатации, когда станцию приходилось постоянно отключать от сети вручную. До ремонта, еще в начале летнего сезона раскачать насосную станцию удалось лишь за пару часов. Конечно, возникала мысль разобрать гидробак, но поскольку боялись остаться с ручным насосом, не рискнули этого делать. А зря — ведь мог бы сгореть двигатель насоса от долгой работы вхолостую! Поэтому, если насос очень часто включается и качает воду рывками — не тяните с ремонтом.
В заключение предлагаем посмотреть чрезвычайно полезное видео, где также рассказывается о том, как выполнить замену груши в гидроаккумуляторе других насосных станций своими руками.
Замена груши в гидрофоре насосной станции
Замена мембраны гидроаккумулятора
Как заменить мембрану гидроаккумулятора
Не откладывайте ремонт насосной станции в долгий ящик, решайте сразу все возможные причины неисправности в работе насоса самостоятельно, возникнут вопросы — задавайте их здесь, будем решать проблему вместе!
muzhik-v-dome.ru
