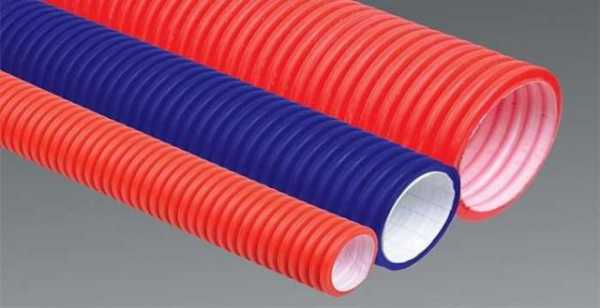

Труба гофрированная двустенная для прокладки кабелей

Технические условия	ТУ 22.21.29-006-52715257-2017
Типы по степени сопротивления сжатию*	не менее 450 Н — «Тип 450» не менее 750 Н — «Тип 750»
Виды по степени сопротивления изгибу	«Гибкая» (с зондом или без зонда) «Жесткая» (без зонда)
Исполнения по свойствам материала	«Безгалогенная» «Стойкая к ультрафиолету, не распространяющая горение»
Ассортимент диаметров (мм)	«Гибкие» трубы: 50, 63, 75, 90, 110, 125, 160, 200 «Жесткие» трубы: 90, 110, 125, 160, 200
Цвет	Внешняя стенка: RAL 3000 (красный), RAL 5005 (синий) RAL 9005 (черный) — для исполнения «Стойкая к ультрафиолету, не распространяющая горение» Внутренняя стенка: RAL 9005 (черный) RAL 5005 (синий) — для исполнения «Стойкая к ультрафиолету, не распространяющая горение»
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015	IP67 Соединительная муфта: IP55, в местах соединения при использовании уплотнительных колец IP67
Климатическое исполнение по ГОСТ 15150-69	В5 УХЛ1 (для исполнения «Стойкая к ультрафиолету, не распространяющая горение»)
Температура монтажа	-25 ˚С до +50 ˚С
Температура эксплуатации	-55 ˚С до +90 ˚С
Электрическая прочность изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)	не менее 2000 В (50 Гц, в течение 15 мин.)
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)	не менее 100 МОм (500 В, в течение 1 мин.)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	«0»
Материал	Внешняя стенка — ПНД Внутренняя стенка — ПНД
Протяжка (зонд)	Полиамидный зонд или без зонда
Радиус изгиба под углом 360˚	8 наружных диаметров трубы
Комплектация	«Гибкие» трубы комплектуются соединительной муфтой с двумя уплотнительными кольцами «Жёсткие» трубы не комплектуются аксессуарами
Упаковка	«Гибкие» трубы — бухты на поддоне по 50 и 100 метров, в защитной от УФ-лучей стретч-плёнке «Жесткие» трубы — отрезки по 5,7 и 6 метров
Срок хранения	2 года в упаковке изготовителя

^* Сопротивление сжатию по ГОСТ Р МЭК 61386.24-2014 (п. 10.2) Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.

Таблица химической стойкости полиэтилена
Среда	[A]/[B]
Кислоты:
1. Минеральные, средней концентрации	5/5
2. Минеральные, высокой концентрации	5/3
3. Органические, разбавленные	5/4
4. Органические, нерастворимые в воде	3/2
Растворы:
1. Минеральных солей	5/5
2. Щелочей	5/5
3. Окислителей	4/2
Минеральные масла	4/2
Растворители алифатические	3/2
Растворители ароматические	1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полиэтилена
Среда	Балл
H2SO4 20-60%	3
HNO3 50%	2
HCl до 37%	2;3
Ацетон	2;3
Этанол	3
Бензол	1
Фенол	3

1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

www.promrukav.ru

виды, выбор и способы монтажа

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

• Скрытым способом.
• Наружным способом.
• В рамках создания подземных коммуникаций.
• Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

• Серые — общего назначения.
• Коричневые и черные — для запитывания бытовых агрегатов.
• Белые — для прокладки компьютерных сетей.
• Красные — для работы в условиях улицы.
• Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
• Зеленые — при инсталляции телефонных линий.
• Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;
3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.
6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

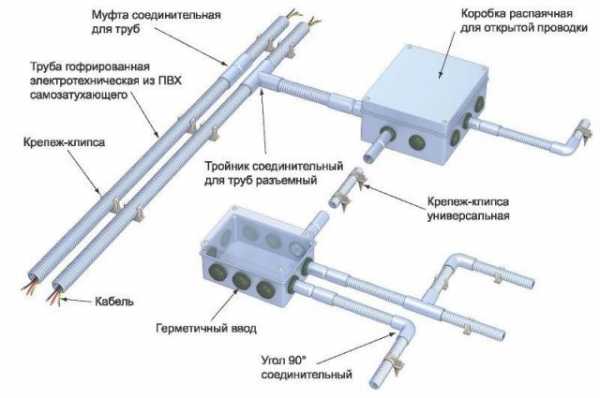

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

• «Электропроводки ПУЭ», глава 2, пункт 1.
• Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
• Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

• Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
• Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
• Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
• Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

remboo.ru

Гофра для кабеля размеры

Гофра для кабеля и проводов: обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

• Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

1. Водонепроницаемость;
2. Долговечность;
3. Стойкость к возгораниям, огнеупорность, негорючесть;
4. Сопротивляемость механическим нагрузкам, прочность;
5. Легкость;
6. Эстетичность;
7. Коррозионная стойкость;
8. Кабель, помещенный в гофру , не ударит человека током;
9. Защита кабеля от воздействий окружающей среды.

Минусы:

1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

• Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

• Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные-для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, мм	Количество проводов, шт	Внешний диаметр гофры, мм
1.5	2, 3, 4, 5	16,16, 20,20
2.5	2, 3, 4, 5	16,16, 20,25
4	2, 3, 4, 5	20,20,25,25
6	2, 3, 4, 5	20,25,32,32
10	2, 3, 4, 5	25,32,32,40
16	2, 3, 4, 5	32,32,40,40
25	2, 3, 4, 5	32,40,50,50
35	2, 3, 4, 5	40,50,50,63
50	2, 3, 4, 5	50,50,63, 63
70	2, 3, 4	50,63,63
95	2,3	63,63
120	2	63
150	2	63

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

1. К розеткам и выключателем —не менее 20мм;
2. К приборам освещения и датчикам— от 16мм;
3. От главной распределительной коробки или щитка — не менее 25мм;
4. Соединение между двумя щитками — не менее −32мм;
5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

Название	Тип	Внешний диаметр	Внутренний диаметр	Цена за метр, средняя
Гофра ПВХ	легкая	16 мм	11,4 мм	2,4 руб
Труба защитная гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	от 7,5 руб/м
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	от 8,9 руб/м
Труба ПНД красная двойная (двухслойная)	жесткая	50 мм	41,5 мм	78,5 руб/м
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	от 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	от 28 руб/м
Гофротруба полиамид	черная	21,2 мм	16,8 мм	от 52 руб/м
Металлорукав оцинкованный	металл	20мм	18мм	От 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован пр

www.el-cab.ru
