Стропильная система мансардной крыши фото двухскатной: Конструкция мансарды чертеж [47 ФОТО] вариантов расчета ферм и стропильной системы, схема расчета мансардной крыши с ВИДЕО

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

• остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
• классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
• ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

• изделия должны быть легкими, но прочными;
• все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
• выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
• для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус.

Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

Как сделать мансарду с двухскатной крышей — двускатная мансардная крыша своими руками

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Двухскатная крыша с мансардой

А технология строительства дома с ломаной кровлей позволяет значительно увеличить его полезную площадь выполнить все работы своими руками.

Основные виды двухскатной крышы с мансардой

В зависимости от своего конструктивного строения двухскатная крыша с мансардой может быть выполнена двумя основными способами:

1. Классическим, при котором соединение стропил по фронтону образует равнобедренный треугольник. Разновидностями данного типа можно считать такие крыши, как:

   Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений. Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;

2. Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.

   Ломаная кровля с мансардой

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши.
Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома.
Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
   • боковые или нижние, они устанавливаются по наклонной технологии;
   • коньковые или верхние, имеют висячую конструкцию.
3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.
   Каркас для мансардной крыши

4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

   Устройство мансардной крыши

7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

    Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом.
   Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
2. Установка боковых стропил осуществляется на балки перекрытия.
   Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

   Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Основным достоинством такого подхода к расчёту является то, что меняя вводимые данные можно быстро получить результаты вычисления и выбрать вариант, который будет оптимальным для конкретного дома.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

Дизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

• рекомендованные сечения стропил, их количество и длину по каждому типу;
• оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
• ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
• площадь мансарды;
• количество и вес кровельного покрытия; Пример схемы ломаной крыши для просчета … схема крыши
• сечение и требуемое количество брусков контробрешётки;
• площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;
• спецификацию необходимых доборные элементы, их количество и характеристики;
• планируемое количество материалов для крепежа;
• ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

Проекты мансардных крыш

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Порядок работ при монтаже мансардной кровли

Последовательность работ по устройству мансардной кровли ломаного типа имеет принципиальные отличия от строительства классической крыши с двумя скатами, однако и её можно собрать своими руками.

В зависимости от конкретного проекта, в части устройства балок перекрытия первого этажа, технология строительства может иметь некоторые различия, однако основные принципы сохраняются.

Этапы монтажных работ:

1. Установка мауэрлатов.
   Брус сечения 100 х 100 мм или 150 х 150 необходимо разложить по периметру здания и надёжно закрепить. Для крепления используются:

   Надо отметить, что при строительстве дома из бревна или бруса, верхний венец будет служить мауэрлатом.

2. Крепление балок перекрытия.
   Для перекрывных конструкций, как правило, используется брус 100 х 200 мм, желательно из хвойных пород дерева и хорошо просушенный.
   Монтаж возможен в двух вариантах крепления:
   • непосредственно на мауэрлат, при этом длина балки рассчитывается с учётом выступов свеса кровли;
   • в технологический карман в стене в каменном здании или с перерубом при строительстве деревянного дома.

   Балки также должны быть закреплены максимально надёжно с применением металлических крепёжных элементов.

   Крепление балок перекрытия

3. Расстановка опорных стоек каркаса.
   Материалом для каркасных элементов служит брус 100 х 150 мм. Установку вертикальных опор начинают с четырех крайних стоек, расположенных у фронтонов, далее производится монтаж внутренних столбов, которые располагают на балках перекрытия.
   При установке необходимо контролировать как вертикальность опор, так и горизонтальный уровень расположения соседних стоек. Закрепляются столбы металлическим крепежом, а для исключения нарушения вертикали они временно фиксируются наклонными растяжками.

   Расстановка опорных стоек

4. Закрепление верхней обвязки.
   По факту закрепления и выравнивания каркаса из опорных стоек на них сверху укладывают прогоны, выполненные из досок 50 х 150 мм, по линии параллельной несущей стене. После этого каждую пару противоположных опор стягивают ригелем или чердачной балкой, в качестве которых рекомендуется применять доски 50 х 200 мм или 50 на 150 мм, установленные на ребро.
   Крепление прогонов и ригелей, осуществляется уголками и саморезами. Иногда для этих целей используют гвозди.

   Крепление прогонов и потолочных балок

5. Установка боковых и коньковых стропил.
   Чтобы монтаж стропильных элементов был выполнен правильно и с минимальными трудозатратами, рекомендуется изготовить шаблон пары стропил одного ската из более лёгкой доски 25 х 150 мм, на котором размечаются необходимые места и конфигурация замковых запилов опорных точек.
   На основании готовых шаблонов делаются заготовки всех стропилин из досок 50 х 150 мм.
   Монтаж стропиловки выполняется в следующем порядке:

   В некоторых случаях линия соединения верхних стропил укрепляется коньковым прогоном.

6. Зашивка фронтона.
   Выполняется в зависимости от его технологического устройства и дизайна. Проведение данных работ перед монтажом обрешётки позволяет выполнять подрезку угловых элементов по месту.

   Зашивка фронта крыши

7. Монтаж обрешётки.
   В зависимости от типа кровельного покрытия подбирается оптимальный материал для обрешётки и её расположение относительно друг друга.
   Если планируется утепление кровли, то предварительно настилается гидроизоляционный слой, который фиксируется рейками контробрешётки. Монтаж обрешетки крыши
8. Установка кровельного покрытия.
   Выполняется на основании инструкций производителя. Установка кровельного покрытия
9. Формирование и подшивка карнизов.
   В зависимости от точки крепления нижних стропил, свес кровли формируется с помощью кобылок либо устанавливается деревянный каркас.
   Отделочный материал закрепляется способом, соответствующим типу обшивки.

Инструкция по обшивке карниза Пример обшивки карниза крыши

Зная технологию и порядок проведения работ при строительстве кровли ломаного типа выполнить работы по монтажу можно самостоятельно своими руками. Видео по обзору конструкции двухскатной крыши с мансардой.

Таким образом, двухскатная крыша с мансардой, выполненная по технологии ломаной кровли, является оптимальным решением для устройства жилого помещения в подкровельном пространстве. Соблюдение технологических норм при строительстве и правильный расчёт соотношения нагрузок совместно с качественно подобранным строительным материалом, обеспечат длительную и комфортную эксплуатацию дома с мансардным помещением.

Проектирование дизайна мансарды с двускатной крышей + фото примеров работ

Классическая разновидность двускатной крыши достаточно популярна. Этот вариант обустройства крыши дома является самым простым и не слишком затратным.

Конструкция крыши производится за счет стропил, которые усилены специальными балками. Как изготовить стропила вы можете прочитать .

Двухскатная мансардная крыша обладает единственным недостатком: в такой конструкции является невозможность обеспечения высоких потолков и некоторая потеря свободного пространства.

Особенности конструкции

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши.

Двускатная крыша с мансардой имеет отличительную особенность. Состоит она в том, что конструкция держится благодаря соединению стропил под необходимым углом. В конструкции отсутствует средняя опора.

Более подробно о видах стропильных систем вы можете прочитать .

ВАЖНО! При конструировании стропильной системы мансардной крыши очень важны предварительные расчеты угла ската. Двухскатная крыша с мансардой требует грамотного расчета на подготовительном этапе,так как от этого будет зависеть ее надежность и длительность ее эксплуатации.

Планировка мансарды с двускатной крышей: фото и схема ниже.

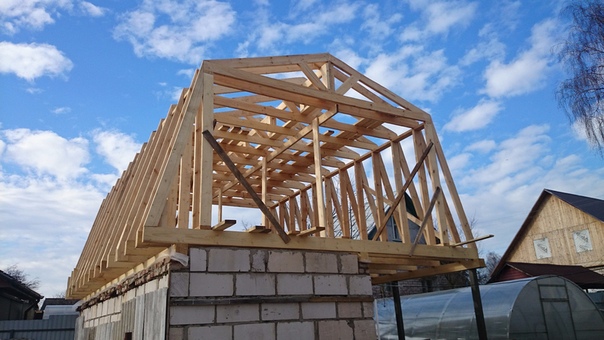

Стропильная система мансардной крыши

Схема конструкции

Как сделать чердак на мансарде

Чтобы не допустить ошибок при сооружении чердака на мансарде, можно воспользоваться определенным алгоритмом действий, он поможет сделать все грамотно и быстро:

1. Первое, то нужно сделать — это распланировать интерьер в помещении. Для таких целей лучше всего использовать компьютерные программы. Очень важно продумывать каждую мелочь.
2. Следует рассчитать свои финансовые возможности. Тут в расчет идут не только материалы на обустройство, но и на различные коммуникативные системы и разные мелочи.
3. Следующее, что необходимо сделать после планирования и расчетов – это закупить все необходимые материалы. Во время планирования лучше всего подготовить перечень таких вещей.
4. Следующий этап – уборка. Пред началом всех работ, стоит очистить помещение от предметов, в нем находящихся. Особенно, если это помещение было использовано под хранение каких-то предметов, то дополнительным мероприятием станет распределение всех предметов в удобные для хранения места.
5. Далее следует провести замер всех параметров комнаты. Определяется только жилое пространство. Отталкиваться в этом процессе необходимо от угла наклона крыши. В случае, если он равен больше 60 градусов, то высота будет равнять минимально 50 см, в случае с 30 градусным углом наклона – 1,5 метра. Если крыша имеет иные параметры ската, то расчет необходимо проводить, отталкиваясь от данных в СНиПе.
6. Следующий момент – это осмотр поверхностей крыши и пола. Нужно определить наличие или отсутствие гидроизоляционных материалов, утеплителя, обрешетки, а также определить их состояние. Если таковые конструкции имеются, то можно приступать к следующему этапу, если же нет, то стоит заняться их обустройством.
7. Чтобы сделать потолок на чердаке, нужно сперва соорудить дополнительную обрешетку, используя сосновые брусья. Крепление их проводится перпендикулярно балкам при помощи уголков из металла. Далее проводится укладка материала, обеспечивающего пароизоляционные свойства.
8. Далее оборудуется теплоизоляция при помощи плит каменной ваты с плотностью 35 кг/м3. Укладывать материал лучше двухслойно.
9. Обустройство пола происходит аналогичным образом. Изначально конструируется обрешетка, после чего укладывается пароизолирующая пленка и утеплитель.
10. Когда вся конструкция стен и пола будет готова, следует заняться организацией прохода в помещение, вырезав в необходимом месте проем. Планировать расположение входа, как и лестницы, следует на подготовительном этапе.
11. Также следует проложить коммуникации, желательно это проводить до момента основных работ. Систему коммуникаций рассчитать необходимо заранее.
12. Последний этап – отделка снаружи и внутри. Этот этап каждый проводит исходя из своих предпочтений, выбирает стилистику помещений, материал и общий интерьер.

ВНИМАНИЕ! Для крыш, имеющих большой угол ската необходимо использовать утеплительный материал большей плотности.

Чердачное помещение

Утепление чердака

Проект мансарды с двускатой ломаной крышей

Спальня на мансарде

Один из вариантов комнат, которые могут располагаться на мансарде – это спальня. Однако в данном случае оборудовать ее как обычную комнату не представляется возможным. Дизайн мансарды с двускатной крышей: фото вы можете увидеть ниже.

Уклоны крыши ограничивают пространство и удобство расположения мебели.

Чтобы соорудить комфортную спальню на мансарде, можно воспользоваться такими советами:

Хорошим приемом в устройстве спальни будет разграничение пространства. Добиться этого можно различными способами: за счет ограждений, занавесок или перегородок.

Белый дизайн спальни в мансарде

Стандартный тип мебели не годиться для расположения на мансарде, потому лучше всего мебель сделать под заказ.

Мебель под заказ

Место расположения кровати оптимальным будет под скатом крыши. Таким образом можно не только сэкономить жилую площадь, но и разграничить помещение на зоны при помощи балдахина или занавески.

Кровать под скатом крыши

При слишком узком помещении мансарды следует располагать кровать вдоль донной из стен.

Кровать вдоль стены

Достаточно удобно использовать в таком случае мебель модульного типа. Это позволит трансформировать конструкции мебели, тем самым освобождая нужное место.

Мебель модульного типа

Хорошим приемом для тог, чтобы визуально увеличить уровень потолка будет использование низкой мебели. Если это кровать, то желательно без ножек, а также в нее можно вмонтировать ящики.

Низкая мебель

В мансардной спальне не рекомендуется использование стульев.

Подходит лучше всего для комнаты на мансарде узкая мебель.

Лучше при обустройстве не использовать квадратную, громоздкую мебель, в особенности это касается комодов и шкафов.

Дизайн спальни

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

Двухъярусная кровать

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

Места хранения игрушек

Комната отдыха

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

Бильярд

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

Мансардное помещение для компании

Мини-кинотеатр

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

ВАЖНО! В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.

Комната отдыха для художника

Грамотное планирование помещения

Что нужно знать?

Дополнительно в процессе обустройства жилого помещения на мансарде следует учесть и некоторые правила:

1. При проектировании дизайна очень важно избегать нагромождения в пространстве и выбирать мебель соответствующих габаритов и конструкции.
2. Чтобы грамотно оформить окна на мансарде лучше использовать шторы-плиссе.
3. Не стоит забывать про утепление крыши и пола, в особенности ели речь идет по обустройство спальни.
4. Отделку помещения легче всего делать вагонкой, она обеспечит не только красоту, но и будет выполнять практичные свойства, например, подстраиваться под изменения движений крыши.
5. Лучшим приемом в обустройстве мансарды большой площади будет разграничение ее на зоны при помощи цвета, перегородок или самой мебели.

Жилое помещение на мансарде – это не только удобно, но еще и изыскано. Если приложить некоторые усилия и грамотно подойти к процессу обустройства, то можно получить комнату, в которой будет приятно находиться в любое время.

Полезное видео

В данном видео вы узнаете как сделать интерьер мансарды из фанеры:

Мансардная крыша своими руками: чертежи и этапы, как строится мансардная крыша дома

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

Мансардная крыша своими руками

Мансардная крыша своими руками, в принципе, может быть построена, но только с помощью опытного, знающего мастера, так как это — достаточно сложная и массивная конструкция.

Мансардное помещение может быть устроено под разными типами крыш, но самыми популярными являются двускатная или ломаная конструкции. По схеме своего строения они несколько различаются между собой.

Чтобы определиться, какая из конструкций в большей степени подходит для определенного дома и будет проще в монтаже, нужно подробнее рассмотреть оба этих самых применяемых варианта.

Кроме этого, мастер, который будет строить мансарду должен разобраться, какую из двух существующих видов конструкций стропильной системы выбрать.

Виды стропильных систем

Любая крыша относится к одному из двух видов стропильных систем — это висячая и наслонная конструкции. Каждая из них имеет свою особенность, и какую из них выбрать — будет зависеть от того, как расположены несущие стены строения.

Висячая конструкция

Висячей конструкцией называют систему стропил, которая опирается только на крайние капитальные стены. Это происходит тогда, когда в самом здании, кроме внешних стен дома, нет больше капитальных перегородок.

Схема висячей стропильной системы

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8 метров, так как эта система дает большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным, рекомендовано расчеты поручить сделать специалисту.

Возводите мансардную крышу своими руками?

Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Наслонная система

В отличие от висячей системы, наслонная держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает надежную основу для балок перекрытия, а значит – и для пола мансарды.

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Дом с двускатной мансардной крышей

Если же мансарда будет исполнять роль еще одного этажа дома круглогодично, то сложенная из кирпича или пеноблоков фронтонная стена — это идеальный вариант для создания под крышей жилого помещения.

Чтобы мансардные комнаты при двускатной крыше имели нормальную высоту и просторные комнаты, угол скатов крыши должен составлять примерно 45—50 градусов, в зависимости от ширины торцевой части строения. Если брать угол меньше – существенно уменьшится полезный объём помещения. Увеличение крутизны скатов приведет к неоправданно высокой крыше, ее утяжелению, большей парусности при сильной ветровой нагрузке, перерасходу материалов.

Зависимость размеров мансардного помещения от угла двускатной крыши

Монтаж двускатной крыши, безусловно, проще, чем ломаная конструкция, так как используются ровные стропила от обреза стен и до конька, безо всяких перегибов и дополнительных связей. Однако, ломаная конструкция дает возможность сделать помещения в этой части дома более просторными, а потолки — более высокими.

Ломаная стропильная мансардная система

Ломаная система стропил и в расчетах, и в исполнении, и в настиле кровельного покрытия значительно сложнее, но она не только создает под крышей более просторное пространство, но и придает всему строению солидность.

Сложность ломаной системы состоит в большем количестве достаточно сложных связующих узлов. Все связки должны быть выполнены по существующим правилам — только в этом случае крыша будет устроена устойчиво и надежно.

При ломаной системе — большое количество сложных соединений деталей

Если стены выстроены из камня или кирпича, то, как и в первом варианте мансарды, фронтальные части могут быть выложены заранее, в процессе общей кладки. В этом случае, чтобы создать стропильную систему, останется, ровняясь на готовые фронтоны, установить промежуточные стропила и подпорные крепления к ним.

Видео: стропильная система мансардной ломаной крыши

Прежде чем закупать и готовить материал для любой из представленных систем, необходимо составить проект конструкции с проставленными размерами – он станет основным руководящим документом для подготовки и сборки всех элементов в процессе монтажа.

Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию —.

А про, то как крыть крышу профнастилом — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—2,7 м, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП.

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек, а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент для двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами, которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата.
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3—4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист толщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• Утеплительные материалы – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты.

Снеговая нагрузка

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Карта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Районирование по величине снеговой нагрузки	Значение в кПа	Значение в кг/м²
I	0.8 кПа	80 кг/м²
II	1.2 кПа	120 кг/м²
III	1.8 кПа	180 кг/м²
IV	2.4 кПа	240 кг/м²
V	3.2 кПа	320 кг/м²
VI	4.0 кПа	400 кг/м²
VII	4.8 кПа	480 кг/м²

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши несложно прикинуть по соотношению высоты конька и ширины пролета

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета):

Ветровая нагрузка

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

Зонирование территории Российской Федерации по среднему уровню ветровой нагрузки

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Районирование ветровой нагрузки на территории России	1а	1	2	3	4	5	6	7
Табличное значение ветрового давления, кг/м² (W)	24	32	42	53	67	84	100	120

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу)

Высота строения (z)	Зона А	Зона Б	Зона В
не более 5 м	0. 75	0.5	0.4
от 5 до 10 м	1	0.65	0.4
от 10 до 20 м	1.25	0.85	0.55

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

Схемы и таблицы распределения ветровой нагрузки по участкам крыши

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять: 1 кПа ≈ 100 кг/м².

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт.
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата, на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на настеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент строения.

Один из вариантов крепления мауэрлата на стены дома

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр строения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис . А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант применяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от отмеченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса, и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Монтаж стоек и соединяющих их затяжек

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

Фасонные металлические уголки для надежного крепления деталей стропильной системы

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

Крепление стропильной ноги к мауэрлату скобой

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

Взаимное соединение стропильных ног в области конька

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость, и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

Монтаж ведется постепенно, с установкой и обвязкой стропильных пар.

• Сначала устанавливаются боковые детали системы в сборе, а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее утеплительными и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх стропил, станет гидроизоляционная и ветрозащитная пленка. ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка, которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

Гидроизоляционная и ветрозащитная пленка, обрешетка и контробрешетка на поверхности крыши

• Перпендикулярно контробрешетке закрепляются обрешетка, на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово, от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Создание мансардной крыши завершается настилом кровельного материала

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым стропилам. Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле — устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на нашем портале, там предусмотрен целый раздел «крыша и кровля», в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Оценок 0 09 Июля 2018 2018-07-09 7722 Время чтения 9 минут Прочитать позже

Отправим материал на почту

Заявка на строительство мансардной крыши Оставить заявку

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов Источник stroyland.su

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Это может быть интересно! В статье по следующей ссылке читайте про виды крыш.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная Источник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

• Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.

• Ветровые нагрузки. Являются переменными, действуют на все элементы.

• Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.

• Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши Источник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: все этапы работ – от осмотра до восстановления кровли.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой Источник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.

• Некомфортные участки оборудуются под места хранения.

• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

Стропильная конструкция мансардной крыши Источник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.

• Сразу настилается черновой потолок, или временный настил для безопасной работы.

• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.

• Поверх прогонов укладываются затяжки.

• Монтируются нижние стропила.

• Временные раскосы меняются на постоянные ветровые связи в продольном положении.

• Устанавливаются верхние стропила.

• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.

• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.

• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.

• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь Источник 1dom.kz

Видео описание

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Оценок 0 Прочитать позже

Сегодня все чаще люди предпочитают обустроиться в собственном доме, где можно создать полноценный комфорт и уют для всей семьи. Еще лучше, когда этот дом создан по собственному проекту и своими руками. Однако, в этом случае необходимо знать каждый нюанс от заложения фундамента и до возведения крыши. Данный вид двухскатной кровли позволяет создать дополнительные жилые квадратные метры для обустройства гостиной, спальни, кабинета или другого помещения. В данной статье рассмотрим устройство двухскатной мансардной крыши, и пошаговый процесс ее возведения.

Общая информация

Помните. Все инструкции есть ознакомительными. Для возведения крыши советуем воспользоваться услугами и консультациями специалистов, т.к. каждый случай есть специфический.

Перед тем как начать строительство дома, необходимо сделать весь проект и чертеж крыши с готовыми размерами, высотой крыши, количеством скатов и т.д. На данном примере мы рассмотрим возведение классической двухскатной мансардной крыши, которая является наиболее популярной в наше время.

Сегодня можно встретить разные типы двухскатных мансардных крыш.

А) и Б) классические двухскатные крыши;

В) ломанная крыша с переменным наклонным углом;

Г) односкатная крыша с выносными консолями;

Д) двухъярусная крыша со смещенными шипами опирания.

Однако вы можете разработать собственный проект, который бы максимально подходил под ваши параметры и запросы.

Внимание! Перед началом работ, вы можете рассчитать приблизительную стоимость работ и количество материалов для возведения крыши. Для этого у нас на сайте представлены специально разработанные онлайн приложения:

• Калькулятор мансардной крыши;
• Калькулятор двухскатной крыши.

Монтаж мауэрлата

Брусья мауэрлата служат надежной опорой для будущей стропильной конструкции, которая будет надежно фиксировать весь каркас.

Мауэрлат необходимо использовать в месте наклона стропил. Если крыша двускатного типа, то мауэрлат устанавливаем по двум сторонам, если крыша четырехскатная, то по периметру всей крыши.

Правильней всего для крепления мауэрлата использовать монолитную заливку бетона со шпильками нужной длины и толщиной 1 см. Чтобы шпильки надежно фиксировали мауэрлатные брусья, они должны на 3 см выступать над бетоном.

Важно! Брусья мауэрлата нужно выбирать исходя из нагрузки всей кровли. В нашем случае мы используем сечение 10х10 см, но доступные также 15х15 см и 20х20 см.

Для определения шага между шпильками, необходимо рассчитать в каком месте будут располагаться стыки стропил и мауэрлата, чтобы между этими стыками были шпильки. Если шпилька будет упираться в стропилу или ее вырез, то это не только ослабит конструкцию, но и может привести к трещинам на доске. К примеру, если шаг между стропил 1 метр, то между шпильками тоже используем шаг 1 м, только по центру между двумя стропилами.

На шпильки необходимо уложить двойной слой гидроизоляции (рубероид) перед установкой мауэрлата. На каждом брусе под шпильки высверливаем сквозные отверстия напротив каждой шпильки. Для фиксации шпильки и мауэрлата используем гайки с шайбами.

Совет! К кирпичным стенам брусья мауэрлата можно фиксировать к шпилькам, которые вставлены в кладку на этапе постройки коробки.

Стропильная система двускатной мансардной крыши своими руками

Перед тем как приступить к установке стропил, нам необходимо сделать шаблон для всех стропильных ферм.

Для этого вылезаем наверх дома, где соединяем доски под нужным углом и фиксируем их ригелем и наносим отметки для будущих вырезов около стены и мауэрлата. После этого на земле начинаем сборку стропильных ферм с последующим их поднятием и монтажом на крыше.

Первым делом начинаем установку крайних стропил длиной 4 метра (3,5 метра от упора до конька и 0,5 метра будет идти на скат), которые должны быть на одном уровне и строго симметричны, если крыша будет двухскатная как в нашем примере. В момент монтажа двух крайних стропил их необходимо укрепить для надежности двумя раскосами как на фото внизу и уголком внизу. Используем отвес для горизонтального положения первых крайних стропил. Между ними натягиваем нитку, по которой и будем устанавливать другие стропила по уровню.

Далее переходим к установке специальных стоек, которые будут передавать через стропильную конструкцию тяжесть на стены. Для фиксации использовались металлические уголки, которые фиксируем шурупами по дереву по 6 с каждой стороны упора.

Рекомендация! Расстояние между стойками лучше всего выбирать в диапазоне 60-100 см для жесткости конструкции. В нашем случае мы выбрали 60 см, по ширине листа утеплителя (минеральной ваты).

Возведение двухскатной мансардной крыши видео с пошаговым фото отчетом

Теперь начинаем собирать стропильную конструкцию по всему каркасу. После установки стропильной ноги, ее фиксируем с другой стороны второй стойкой. Для усиления прочности внизу между двумя стойками устанавливаем деревянный клин, как показано на фото внизу. Для фиксации лучше всего использовать длинные шурупы по дереву или металлические шпильки диаметром 12 мм.

На крайних стропилах устанавливаем по 2 ригеля для жесткости конструкции, фиксируем их с помощью металлических пластин и шурупов по дереву.

На верху треугольника устанавливаем бобышку, между ней и ригелем будет устанавливаться верхняя балка, на которой будет установлена вся стропильная конструкция крыши. Верхняя балка выполняет несущую функцию для жесткости всего каркаса.

Если длина крыши превышает длины балки, то для ее удлинения можно использовать фиксатор из двух частей обрезных досок длиной 40-50 см, которые фиксируются при помощи металлических шпилек.

На крайних стропилах устанавливаем вторую опору для жесткости конструкции, которую фиксируем снизу металлическим уголком, а сверху к стропиле шурупами по дереву.

Устанавливаем по два ригеля с каждой стропильной доски по периметру каркаса, для фиксации используем металлические шпильки.

В верхней части для фиксации соединения стропил используем железный уголок и металлические шпильки. Данный этап очень важен для будущей жесткости и надежности строительной конструкции. В местах соединения стропил, если они попадают на несущую балку, то необходимо аккуратно ножовкой подрезать каждую стропильную доску, сделать выемку.

Скат крыши за стену должен быть на расстоянии не менее 50-60 см, чтобы туда не задувало снег, и не попадал косой дождь.

Готовая стропильная конструкция.

Утепление двухскатной мансардной крыши и гидроизоляция

Чтобы на мансарде были комфортные условия для проживания, ее необходимо утеплить. Сегодня для утепления можно использовать различные материалы, пенопласт, минеральная вата и т.д. Также немаловажна гидроизоляции, которая исключает сбор конденсата, а также попадание влаги в помещение в случае протечек крыши.

Для фиксации гидроизоляции можно использовать специальные скобы или гвозди, которые закрепляются к стропильной конструкции с шагом 10-15 см с наружной стороны и далее крепится брусками контробрешетки.

Важно! Наличие зазора между кровлей и контробрешеткой необходимо для исключения образования конденсата и снижения теплозащитных свойств крыши.

Переходим к теплоизоляции при помощи минеральной специальной ваты фирмы УРСА толщиной 15 см. Ширина рулона 60 см, в этом случае если стропильные пролеты уже этого расстояния, то необходимо будет нарезать поперек листы нужного размера. Утепление крыши важный и ответственный процесс.

Данный материал позволяет заполнить все пространство без стыков, исключая утечку тепла.

Далее переходим к установке пароизоляции, которую фиксируем при помощи скоб с шагом 10-12 см.

Все стыки листов пароизоляции необходимо проклеить фольгированным скотчем, чтобы исключить утечки тепла и для целостности пароизоляции.

Для защиты пароизоляции от повреждения с внутренней стороны конструкции монтируем бруски контробрешетки.

Обшивка крыши

Для подшивки стропильного каркаса можно использовать как деревянную обрешетку, так и пластик или листы профнастила.

Продольный срез. Для продольного среза необходимо использовать каркасную конструкцию. К стенке дома на уровне нижнего ската фиксируется деревянный брусок при помощи специальных фиксирующих уголков по всей длине. К этому каркасу будет фиксироваться обшивочная продольная доска специальными шурупами, которую можно будет, как вскрыть морилкой и лаком, так и обшить пластиком или другим облицовочным материалом.

Торцевой срез крепится на два бруска, которые продольно зафиксированы по всей длине каркаса длинными шурупами по дереву. На фото представлена ломаная крыша своими руками. Продольные бруски будут обшиваться по всему периметру, как показано на фото внизу досками подготовленного размера, также вы можете использовать пластик или профнастил под цвет кровли.

Облицовка

Для облицовки стропильной конструкции с утеплителем и гидроизоляцией можно использовать металлочерепицу, еврошифер, профнастил и другой кровельный материал. Для монтажа мягкой кровли необходимо будет дополнительно смонтировать прессованные плиты по периметру всего каркаса крыши для жесткости конструкции.

Заключение

Стропильная система двускатной мансардной крыши своими руками – достаточно ответственный сложный процесс, который необходимо выполнять с учетом всех нюансов и строго по технологии. Процесс видеомонтажа можно найти в этой статье, что поможет вам наглядно оценить свои силы и финансовые возможности перед тем как приступить к работе.

Рекомендуем вам еще:

Стропильная система мансардной крыши: чертежи конструкций

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
2. Прогоны. Предназначены для соединения стропил.
3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
5. Конек. Место верхнего крепления скатов мансардной кровли.
6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Двускатная мансардная крыша

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Сохраните статью себе на страницу:

Пост опубликован: 29.11

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Двухскатная крыша мансардного типа. Кровля мансардной крыши

Квартирный вопрос, для многих, стал проблемой номер один. И если увеличить жизненное пространство вширь не получается, то приходится искать иные пути и обустраивать под жилье неожиданные помещения. Одним из возможных решений стала мансардная крыша, во внутреннем пространстве которого организуют помещения, приспособленные для жилья.

Сегодня такое решение пользуется большой популярностью. И это вполне объяснимо, ведь стропильная система мансардной крыши в своем современном исполнении позволяет найти наиболее рациональный вариант конструкции, которая позволяет достичь удобных форм комнат под надежной, а, значит, и долговечной крышей.

Стропильная система мансардной крыши: фото конструкции несущей системы ломаной крыши

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

• ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
• силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м 2 гораздо дешевле, чем построить такую же площадь «с нуля».

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

• увязанных между собой высоте, шаге и сечении стоек;
• длине и наклоне стропил;
• месте расположения мансардных окон;
• размере обрешетки
• материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

• Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
• Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
• Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

• он более прочный и легкий;
• позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
• не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

• классическая: уклон ската 45 градусов, ширина дома 6–8 м;
• остроконечная: уклон – 60 градусов, ширина – от 6 м:
• ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Первоначально в расчетах будем использовать среднее значение шага – 0,8 м. Проведем расчеты для кровли с длиной ската в 23 м. Для ее устройства в среднем потребуется с учетом округления в большую сторону 23/0,8=29 стропильных ног. Добавим еще 1– это элемент, который обязательно устанавливают по краям каркаса. Итого, получилось 30 элементов. Осталось откорректировать шаг: 23/30=0,77. Таким образом, стропила необходимо устанавливать с расстоянием 0,77 м между ними.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

1. Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
2. Устанавливают мауэрлат.
3. Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
4. Стропила в верхней части каркаса соединяют между собой.
5. Для кровель длиннее 7 м устанавливают коньковую балку.

Правила крепления стропил

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

Крепление к мауэрлату: скользящее и жесткое

Для этого

• используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
• крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

• соединением стропил встык, обрезав верхние края под определенным углом.
• креплением на прогон по одному
• соединением внахлест.

Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м 2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м 2 , один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм — 15 кг, ондулин приблизительно 3 кг, металлочерепица — самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м 2 . Формула для расчета снеговой нагрузки:

S=Sg x µ, где

Sg — масса снега на 1м 2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ — коэффициент, зависящий от уклона крыши: угол в 25 о – коэффициент 1,0, 25-60 о – 0,7, если уклон выше 60 о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м	Длина ноги, м
	6	5.5	5.0	4.5	4.0	3.5	3
	Поперечное сечение балок, мм
0,6	50*200	50*200	50*175	50*150	50*150	40*175	40х150
0,9	75*250	75*200	75*175	75*175	50*200	50*175	50х150
1,1	100*200	75*200	75*200	75*175	75*175	75*150	75х150
1,4	100*200	100*200	75*200	75*200	75*200	75*175	75х150
1,75	100*250	100*200	100*200	100*200	75*200	75*200	75х150
2,15	—	100*250	100*250	100*200	100*200	100*175	100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Важно: Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.

Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только , ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при , где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

• установка мауэрлата;
• укладка поперечных балок;
• монтаж вертикальных стоек;
• затяжка боковых стоек или установка конькового бруса;
• разметка шага и монтаж стропильных ног;
• установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
• обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансарды

Важно: Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

• врубка в стропильной ноге;
• нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком — салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно: Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90 о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

Cтропильные системы мансардных крыш

Приступая к строительству мансарды, необходимо иметь хороший проект. Вид кровли должен гармонично сочетаться с видом всего здания. Выбирая конструкцию верхнего этажа, необходимо выяснить, как устроена стропильная система мансардной крыши, каков ее шаг. Конструкция стропильной системы является основой кровли. Важными являются все узлы, опоры, расстояние между ними, материал и ограждения. Это опорный скелет кровли, определяющий ее надежность и долговечность, кроме того, стропильная система позволяет выполнять ее прямую функцию – защищать от непогоды. Если планируется строить мансарду своими руками, необходимо подобрать не очень сложную схему конструкции. Стропильная система во многом зависит от того, какой тип кровли будет выбран, какой шаг стропил и какой вид мансардной крыши будет предпочтительным.

Проект должен содержать расстояние между стропилами, шаг расположения балок, учитывать как собственный вес кровли, так и нагрузку, вызванную природными осадками. Кроме того, все узлы должны быть устойчивы к перепадам температур.

Система стропил и узлы для различного вида мансардных конструкций имеют свои отличия. При этом конструкция должна быть не очень тяжелой, дабы не нагружать стены здания, надежной и прочной, а шаг стропил оптимальным. По видам мансардные кровли бывают:

• Двухскатными, с двумя скатами по сторонам.

• Ломаной, состоящей из двух или более скатов с различными углами наклона.

• Вальмовой, где два или больше ската имеют треугольную форму.

• Полувальмовая, с торцевыми скатами расположенными примерно на расстоянии половины высоты.

• Купольная, для зданий, имеющих многоугольную или круглую форму.

• Сводчатая, имеющая форму дуги в разрезе.

Тип кровли подразделяется на вентилируемые и невентилируемые конструкции. В зависимости от климата выбирается строение того или иного типа. Для влажных климатических зон с большим количеством осадков предпочтительнее строить вентилируемые кровли. В подобных крышах слой воздуха между кровельным материалом и изолятором выполняет дополнительную предохраняющую функцию. Невентилируемая, ломаная больше подходит для сухого климата.

Характерными особенностями мансардной кровли, в отличии от стандартных крыш является воздействие на конструкцию не только снаружи, но и изнутри. Внешние в виде осадков и ветра и внутренние в виде конденсата, возникающего из-за разницы температур в помещении и на улице. Поэтому конструкция верхнего этажа и стропильная система должны иметь дополнительную пароизоляцию и теплозащиту — слои материала, уложенные на некотором расстоянии между собой.

Для дополнительной теплоизоляции, как правило, используется минеральная вата, вместе с влагонепроницаемым материалом и гидроизоляцией на кровле они образуют хорошую защиту. Небольшое расстояние между слоями даст вентиляцию кровле.

Как правильно устанавливать теплоизоляцию и гидроизоляцию

При строительстве мансардной кровли необходимо четкое соблюдение норм и рекомендаций касающихся конструкций системы стропил и их шага. Основные из них:

• Брус или доску для изготовления стропил следует выбирать из древесины высокого качества и хорошо просушенной (с влажностью не более 15%).
• Размер стропил следует выдерживать не менее 100х100 мм в сечении.
• Не допускается врезка балок в нижний венец, это может ослабить конструкцию.
• Обязательно обработать огнезащитным составом и антисептиком все узлы из дерева, для предотвращения грибка и гниения.
• Угол наклона стропил от 30 до 60 градусов.
• Крепления стропил осуществляются металлическими уголками или металлическими скобами и специальными гвоздями, обвязка производится проволокой.

1. Крепление стропил с помощью металлических уголков

1. Высота стропильной системы ломаной крыши

• Особо тщательно следует проектировать и просчитывать узлы и оконные проемы, шаг стропил, т.к. после монтажа стропил изменить параметры мансардных окон будет сложно.

Стропильная система мансардной крыши может строиться из различных материалов. Современная промышленность позволяет использовать не только дерево, но и облегченные металлические балки и узлы. Самые распространенные это:

• конструкции из металла;

• железобетонные конструкции, применяемые в основном для промышленных зданий;

• комбинированные конструкции.

Определять материал следует исходя из конструктивных параметров здания, его размеров и применения. Металлические и бетонные стропильные системы, как правило, используются на зданиях промышленного назначения. В частных и небольших по размеру домах чаще предпочитаются деревянные конструкции. Дерево легче обрабатывать, конструкция кровли не такая тяжелая, стропильная система из дерева легче монтируется и намного экологичнее.

Чтобы кровля прослужила долго, надежно выполняла свои функции и не требовала постоянного ремонта, необходимо проделать точные расчеты перед началом строительства. Следует учесть собственный вес кровли, зависящий от ее материала, количество осадков и нагрузки ветра. В соответствии с расчетами выбирается тип стропильной конструкции и шаг установки стропил. Перечислим основные разновидности стропильных систем:

• система стропил ломаной крыши;

• наслонная система;

• комбинированная.

Р и Р1 — сосредоточенные силы от веса прогонов и крыши на них, вместе со снеговой, ветровой и пр. нагрузками (равны реакции опор прогонов)

Расчеты для систем с наслонной конструкцией, ломаной кровли легче и быстрее, чем для висячих стропил. Наиболее распространёнными являются комбинированные стропильные конструкции скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Расчет с помощью сложных формул и коэффициентов должен дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативная средняя нагрузка равняется 50 кг на м².

Расчетная схема стропильной системы

Конструкция обрешетки напрямую связана с видом кровельного покрытия. Для мягких видов покрытия (например, ондулин) обрешетка должна быть сплошной. При использовании шифера, металлочерепицы или профнастила, доски на обрешетке следует располагать на расстоянии 25-40 см. Для изготовления обрешетки, обычно, используется обрезная доска толщиной 40-50 мм. Если крыша устроена с малым уклоном, следует установить снегозадерживающие конструкции.

Для каменных строений распространена такая часть стропильной системы как мауэрлат. Его задача скомпенсировать часть нагрузки стропил на стены дома. Кроме того, мауэрлаты соединяют конструкцию крыши и здания. Как правило, крепится мауэрлат при помощи анкеров на бетонный пояс поверху стен. В небольших деревянных домах из бруса или рубленых роль мауэрлата может выполнять последний венец.

Устройство стропильной системы мансардной крыши отличается креплением на мауэрлате:

• В деревянных домах из бруса мауэрлат может фиксироваться на верхнем венце.
• В домах, имеющих каркас, опираться стропила могут на верхнюю обвязку.
• В домах из кирпича и камня опорой является нижний венец.

Важно!

Во всех случаях необходимо обязательно гидроизолировать опорные балки. Для этого, как правило, применяется гидроизоляторы рулонного типа .

В случае монтажа лежней на столбах, размеры столбов должны равняться 100х145 мм ± 5 мм. Если лежень монтируется на стене или на перекрытии, между ними можно установить узкую доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов.

1. лежень — это горизонтальный брус который лежит на внутренней несущей стене и равномерно распределяющий нагрузку от стоек крыши; 2. стойка установленная на лежень; 3. мауэрлат; 4. стропило; 5. обрешетка; 6. несущие стены

Вкратце приведем порядок, в котором устанавливаются стропильные системы скатных крыш. Начинать следует с монтажа мауэрлата, на который будет опираться стропильная система. Изготавливается он из бруса размером, примерно 10х15 см и принимает на себя нагрузку стропил. Под брус заводится гидроизоляция в виде рубероида или аналогичного материала. Фиксация мауэрлата производится шпильками или с помощью цементного раствора.

1. крепление мауэрлата с помощью металлических шпилек; 2. гидроизоляция

В случае если крыша имеет ломанную или комбинированную конструкцию, наиболее распространенной формой фермы является п-образная. Рекомендуется монтаж таких ферм производить внизу, после чего поднимать и устанавливать на крыше. Каркас собирается из доски 5х15 см или бруса 10х10 см и монтируется на крыше на расстоянии 0.5-2 метра. Дистанция между фермами определяет нагрузку, которую должна выдерживать кровля. Чем меньше расстояние между стропилами, тем большую тяжесть выдержит конструкция. Наиболее распространенными являются треугольные фермы.

Готовые треугольные стропильные фермы

Важно!

Первыми следует устанавливать крайние фермы, соединив их коньком. Конек с помощью уровня выравнивается по горизонтали, после чего можно ставить промежуточные фермы.

Подобная конструкция с П-образными фермами является оптимальной при ширине кровли не более 6 метров. Для крыш превышающих этот параметр рекомендуется конструкция с дополнительной центральной опорой из бруса. Стропильные ноги и фермы в верхней части между собой соединяются горизонтальными балками.

Для изготовления надежной и прочной стропильной системы мансарды, следует использовать хвойные сорта древесины. Брус, хороший просушенный и ошкуренный, тщательно проверяем на наличие сучков на всех элементах и выбраковываем. Крепеж осуществляется металлическими уголками, скобами на равном расстоянии и накладками.

Устройство стропильной системы крыши

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется , скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Устройство стропильной системы мансардной крыши и его типы

Содержание статьи:

Наличие мансардного этажа в доме – это возможность иметь дополнительное помещение, которое можно переоборудовать под жилую площадь как на фото. Основные затруднения с созданием мансарды собственными силами у владельцев частных домовладений вызывает стропильная система двускатной мансардной крыши или кровли другого типа (прочтите: «Стропильная система двускатной крыши и ее составляющие»). Работу по созданию мансарды можно выполнить самостоятельно, если имеются соответствующие знания и строительные навыки, но специалисты сделают все гораздо быстрее и профессиональнее.  Соответственно отличаются виды стропильных систем для мансарды. Способов обустройства мансардного этажа существует множество – все зависит от предпочтений владельцев недвижимости. Поэтому вид стропильной конструкции полностью соответствует проекту здания. Чаще всего в загородном строительстве встречается стропильная система двухскатной мансардной крыши.

Типы стропильных систем для мансард

Для сооружения мансардного этажа используют висячие или наслонные стропила. Нередко стропильная система мансарды содержит оба вида, отличия между которыми заключается в том, что висячие элементы имеют две несущие опоры – колонны, стены и т.д. Эта система работает как на изгиб, так и на сжатие, тем самым передавая несущим стенам возникающие горизонтальные усилия.

С целью снижения нагрузок, которым подвергается в процессе эксплуатации конструкция стропильной системы мансардной крыши, используют ригель – так называется брус, соединяющий стропильные ноги. При размещении данного элемента внизу на него возлагается функция перекрытия.

Что же касается наслонных стропил, то у них имеется дополнительная опора по центру – обычно это колонна, расположенная в помещении или внутренняя несущая стенка, что позволяет работать системе только на изгиб. Использование такой конструкции дает возможность снизить степень нагрузки на несущие стены.



Материалы изготовления стропил

Когда строится мансарда — стропильная система может быть выполнена из:

• натуральной древесины;
• металла;
• железобетона;
• дерева плюс металл.

Деревянные стропильные системы

Самым популярным материалом для изготовления стропил считается дерево, благодаря возможности легко подогнать детали под нужный размер: от них можно как отрезать лишнее, так и нарастить недостающее.

Для их устранения детали из древесины предварительно обрабатывают антисептическими и антипиреновыми пропитками.

При установке деревянных стропил в обязательном порядке:

• выполняют гидроизоляцию мест, в которых они соприкасаются с бетоном или кирпичом;
• предусматривают наличие вентиляционных протоков. Читайте также: «Стропила ломаной крыши».

Стропила металлические и железобетонные

Монтаж стропильной системы мансардной крыши из металла и железобетона в ряде случаев затруднен, поскольку их подогнать по размеру практически невозможно. Изготовление таких элементов заказывают после проведения всех замеров. Кроме этого, они имеют немалый вес, и поэтому для их установки потребуется строительная техника. Ради справедливости следует отметить, что стропила из железобетона и металла отличаются прочностью и устойчивостью к различным внешним воздействиям.

Комбинация стропил висячих и наслонных

Нередко при создании мансардных крыш используют комбинацию из висячих и наслонных стропил, когда создается такая стропильная система мансардной крыши — чертежи необходимы.

Если наслонные стропила нижнего ската являются прямоугольными треугольниками, то для повышения прочности системы в их нижней и верхней части добавляют дополнительные прихватки.

Висячие стропила образуют верх крыши, а их нижнюю затяжку используют для создания потолка в помещении мансарды. Поскольку затяжка не испытывает повышенных нагрузок, для ее изготовления можно использовать брус небольшого сечения. Чтобы в дальнейшем затяжка не стала прогибаться под весом потолка, ее необходимо подвешивать на «бабку» — так называют дополнительное крепление (подробнее: «Висячая стропильная система: применение и установка»).

Кроме этого, систему стропил монтируют из материалов с большим сечением, поскольку конструкция представляет собой полноценную крышу, а ей прочность не помешает.

У стоек нижних ног стропил, как предусматривает схема стропильной системы мансардной крыши, имеется опора на перекрытие. Когда оно сделано из железобетона, тогда предусматривают монтаж дополнительного элемента, его называют лежень. Если поверхность перекрытия мансарды ровная, тогда лежень укладывают на гидроизоляционный слой. При необходимости выравнивания потребуются выравнивающие прокладки. Когда используют деревянные перекрытия, то необходимо сделать врезку стоек в балку, но только после того, как выполнен расчет стропильной системы мансардной крыши в части допустимой нагрузки на стойки (прочтите: «Расчет мансардной крыши и проекта кровли»).

Мансардная крыша с карнизными свесами

Если проектом предусмотрен карнизный свес, то стропильную систему монтируют без мауэрлата, а для устройства подстропильной конструкции требуются балки. Такая система стропил нуждается в выполнении ряда правил:

• под нижние скосы устанавливают подкосы с креплением в балки перекрытия;
• нижние стропила рассчитывают на сжатие, так как на них оказываются значительные ветровые нагрузки, а также нагрузка за счет верхних скатов;
• для обеспечения дополнительного крепления нужны анкерные соединения для стропил или проволочные хомуты;
• с целью разгрузить балки, можно установить стойки в месте, где пересекается подкос со стропильной ногой, при этом требуется, чтобы конец стойки опирался в балку перекрытия.

Монтаж стропильной системы, устраняем недостатки, детали на видео:

При установке деревянных стропил в обязательном порядке:

• выполняют гидроизоляцию мест, в которых они соприкасаются с бетоном или кирпичом;
• предусматривают наличие вентиляционных протоков. Читайте также: «Стропила ломаной крыши».

Стропила металлические и железобетонные

Монтаж стропильной системы мансардной крыши из металла и железобетона в ряде случаев затруднен, поскольку их подогнать по размеру практически невозможно. Изготовление таких элементов заказывают после проведения всех замеров. Кроме этого, они имеют немалый вес, и поэтому для их установки потребуется строительная техника. Ради справедливости следует отметить, что стропила из железобетона и металла отличаются прочностью и устойчивостью к различным внешним воздействиям.

Комбинация стропил висячих и наслонных

Нередко при создании мансардных крыш используют комбинацию из висячих и наслонных стропил, когда создается такая стропильная система мансардной крыши — чертежи необходимы.

Если наслонные стропила нижнего ската являются прямоугольными треугольниками, то для повышения прочности системы в их нижней и верхней части добавляют дополнительные прихватки.

Висячие стропила образуют верх крыши, а их нижнюю затяжку используют для создания потолка в помещении мансарды. Поскольку затяжка не испытывает повышенных нагрузок, для ее изготовления можно использовать брус небольшого сечения. Чтобы в дальнейшем затяжка не стала прогибаться под весом потолка, ее необходимо подвешивать на «бабку» — так называют дополнительное крепление (подробнее: «Висячая стропильная система: применение и установка»).

Кроме этого, систему стропил монтируют из материалов с большим сечением, поскольку конструкция представляет собой полноценную крышу, а ей прочность не помешает.

У стоек нижних ног стропил, как предусматривает схема стропильной системы мансардной крыши, имеется опора на перекрытие. Когда оно сделано из железобетона, тогда предусматривают монтаж дополнительного элемента, его называют лежень. Если поверхность перекрытия мансарды ровная, тогда лежень укладывают на гидроизоляционный слой. При необходимости выравнивания потребуются выравнивающие прокладки. Когда используют деревянные перекрытия, то необходимо сделать врезку стоек в балку, но только после того, как выполнен расчет стропильной системы мансардной крыши в части допустимой нагрузки на стойки (прочтите: «Расчет мансардной крыши и проекта кровли»).

Мансардная крыша с карнизными свесами

Если проектом предусмотрен карнизный свес, то стропильную систему монтируют без мауэрлата, а для устройства подстропильной конструкции требуются балки. Такая система стропил нуждается в выполнении ряда правил:

• под нижние скосы устанавливают подкосы с креплением в балки перекрытия;
• нижние стропила рассчитывают на сжатие, так как на них оказываются значительные ветровые нагрузки, а также нагрузка за счет верхних скатов;
• для обеспечения дополнительного крепления нужны анкерные соединения для стропил или проволочные хомуты;
• с целью разгрузить балки, можно установить стойки в месте, где пересекается подкос со стропильной ногой, при этом требуется, чтобы конец стойки опирался в балку перекрытия.

Монтаж стропильной системы, устраняем недостатки, детали на видео:

Крыша мансарды из наслонных стропил

Когда кровля создается из наслонных стропил, нижние скаты монтируют аналогично вышеописанному способу, а вот создание верхнего ската существенно отличается:

• верхнюю затяжку стропил, формирующих нижний скат крыши, надо выполнять из материала большого сечения. Эта затяжка при создании наслонных стропил верхнего ската будет выполнять функцию опоры;
• формирующие нижний скат нижние концы ног стропил должны опираться на балки перекрытия;
• если для кровельного покрытия используется материал, имеющий небольшой вес, добавляют поперечные балки, чтобы уменьшить шаг стропил;
• несущую функцию в данном случае выполняет каркас мансарды, а стропила играют второстепенную роль (читайте: «Каркас мансардной крыши, создание стропильной системы»).

Стропильная система полумансардной крыши не должна содержать висячие стропила по причине возникновения риска, что кровля большую нагрузку не способна выдержать.

Крыша мансарды в маленьком доме

Когда мансарда обустраивается в небольшом доме, тогда стропильную систему собирают в таком порядке:

• врезают стойки в балки, создающие перекрытие;
• для нижних скатов устанавливают стропильные ноги;
• монтируют балки для устройства верхнего перекрытия;
• врезают в балку верхнего перекрытия мансарды стойку конька;
• устанавливают стропила в верхнем скате;
• выполняют установку крепежных элементов в местах соединения балок с перекрытием (читайте также: «Установка стропил мансардной крыши, материалы для ее производства»).

стропильная система, особенности монтажа своими руками, видео

Главной задачей мансардной крыши является обеспечение как можно более обширной жилой площади. Поэтому конструкция мансардной крыши не предполагает «лишних» элементов – центральных стоек или подкосов к ним.

Функциональный вариант мансардного этажа с ломаной крышей

Содержание статьи

Стропильные конструкции мансардных крыш

Из чего делают стропила для мансарды?

Для небольших строений типа коттеджа или дачного домика чаще всего используются традиционные пиломатериалы:

Дерево. Лучшим вариантом станет лиственница, на втором месте хвойные – сосна и ель. Преимущество деревянной стропильной конструкции в низкой стоимости и возможности найти брус любых размеров и пород.

Но строительные технологии движутся вперед и внедряют усовершенствованный материал:

Идеальный вариант такой крыши – чертеж Франсуа Мансара: различные типы кровли с ломаной линией без центральных частей. Но видов конструкций мансардных крыш множество, и каждая имеет свои особенности.

Клееный брус. Такая конструкция обладает рядом плюсов:

• легкость – масса клееного бруса намного меньше массива дерева;
• прочность – такие стропила могут обладать большим прогоном, в отличие от обыкновенных, и не требуют вспомогательных опор;
• анизотропности – блок бруса одинаково прочен во всех направлениях.

Особенности стропильной конструкции

На фото один из наиболее распространенных вариантов стропильной конструкции мансарды

Кровля стропильной конструкции ограничивает жилое помещение, поэтому при проектировке и монтаже такой системы нужно учитывать следующее:

• Некоторые архитектурные решения подразумевают обязательные мансардные окна на скатах кровли. Необходимо иметь в виду их размеры и нюансы монтажа.
• Проектируя обычный кровельный пирог, важно учитывать непотопляемость чердака, чердачное перекрытие с паро- и теплоизоляцией, нагрузку от слоев влаго-, тепло- и пароизолянтов.
• В расчет идет также вес окон мансарды;
• Традиционная, ломаная конструкция кровли может иметь разный шаг обрешетки для нижней и верхней частей крыши.
• Необходимо учесть планировку и нагрузку от снегозадержателей и защиты от образования ледяных наростов.
• Иногда функцию шумопоглощения выполняет утеплитель, но если вместо него используется слой шумоизоляции, необходимо предусмотреть его утяжеляющую способность.

Конструкция стропильной системы мансардной крыши

Помимо эталонной конструкции Мансара, наиболее часто используют следующие стропильные системы:

1. Классический вариант с парой стоек, параллельно играющих роль ограждения для мансардного помещения, скрепляющей балкой, парами наслонных и висящих стропил.
2. Тип системы, где верхние стропила тоже являются наслонными – с еще одной стойкой, опирающейся на балку.

Наслонные стропила для мансардной крыши — схема

3. Конструкция, при которой большая мансарда, поделенная на несколько помещений, может включать дополнительные стойки для поддержания балки.
4. В варианте с обычной, не ломаной кровлей, полувисящие стропила поддерживают стойки, расположенные по периметру помещений.
5. Конструкция, сочетающая все 4 варианта.

Стропильная система мансардной крыши выигрывает по нескольким параметрам:

• простота монтажа – возможность установки даже новичком в строительстве;
• минимальные затраты, учитывая, что в пользование поступает полноценный жилой этаж;
• возможность строительства в уже готовом доме, без разрушения несущих конструкций;
• демонтаж старой крыши в мансардную подразумевает лишь удаление прежнего покрытия и возведение нового.

Конструкция двухскатной мансардной крыши

Двухскатной (щипцовой) называют крышу из двух скатов, установленных под наклоном. Этот вариант всегда актуален из-за удобства монтажа.

Двухскатные крыши делятся на виды:

• Ломаная – наиболее часто используемая при двухскатной мансардной кровле. Такая конструкция позволяет получить больше пространства чердачного помещения.
• Симметричная – самый традиционный вариант с основой в виде равнобедренного треугольника.
• Ассиметричная – конструкция, в которой конек устанавливается с небольшим смещением от центра. Придает дому оригинальный вид.
• Разноуровневая – вариант со скатами, сходящимися не в коньке, а в ломаной структуре с разной высотой. Самая эффектная конструкция.

Ассиметричная двухскатная крыша на примере макета загородного дома

Преимущества двухскатных крыш:

• не скапливают сугробы и влагу;
• позволяют установить полноразмерные окна и потолок;
• сравнительно недороги;
• позволяют выбирать карнизные свесы и фронтоны;
• облагораживают внешний вид жилища.

Конструкция полувальмовой мансардной крыши

Полувальмовая мансардная крыша подходит для домов, находящихся в районе сильных ветров. Заниженные скаты позволяют качественно защищать фронтон строения от влаги и ветра.

Крыши такого типа делятся на несколько видов:

1. Двусхкатная. Эта конструкция включает верхнюю (обычную двухскатную) и нижнюю (трапецевидную) части. Полувальмовая конструкция визуально разделяет этажи и придает зданию современный вид. Зачастую применяется в строительстве небольших домов.
2. Четырехскатная. Вариант конструкции с изломанным скатом. Под такой крышей высвобождается большое пространство. Этот вид полувальмовой крыши используется, если площадь чердака нельзя вписать в форму треугольника.

Виды крыш для мансардного этажа

На рисунке — самые популярные виды крыш с мансардой

Для оборудования мансарды используются следующие основные виды крыш:

• с 1 скатом – самое просто решение;
• с 2 скатами – надежные и легкие в монтаже;
• ломаные – оригинальный вариант;
• вальмовые – тип для особенных климатических условий;
• в форме круга, пирамиды или конуса – варианты для зданий с круглыми и многоугольными очертаниями.

Особенности конструкции

Крыша мансардного этажа включает:

• конек и стропила;
• обрешетку;
• кровлю;
• мауэрлат;
• слой теплоизоляции;
• внутреннюю обшивку;
• слой пароизоляции.

Конструкция мансардной крыши имеет некоторые нюансы:

• Высокий уровень сложности, вследствие чего – высокая цена. Это объясняется заниженными потолками мансарды: для полноразмерного чердака необходимо будет использовать ломаную крышу.
• Вариации с мансардными окнами позволяют реализовать дизайнерские идеи: к примеру, окна могут представлять собой отдушины или двери на крышу.
• Необходимость в отводах воды от стен.

Для деревянного дома стропильные ноги монтируют с запасом в 55 см, упирая на бревна сруба. Для каменного – подкладывают брусья, которые распределяют нагрузку по периметру.

• Толщина пиломатериалов мансардной крыши зависит от вида кровли, уклона крыши, длины пролета, ветровых и снеговых нагрузок.
• Для кровельного покрытия такой крыши лучше выбирать легкие материалы.
• Внутренние стены мансардного этажа необходимо облицевать гипсокартонном, внутренние перегородки изготовить из гипсокартона и легких профилей.
• Пристального внимания требует теплоизоляция крыши: мансардный этаж при потере тепла страдает больше других этажей дома. Для утепления обычно используют минеральную вату.
• Кроме утеплителя необходимо монтировать гидро- и пароизоляционный слой.

Видео

Из видео вы узнаете некоторые особенности стропильной конструкции мансардной кровли, а также способы утепления крыши.

На сегодняшний день мансарда – наиболее удачный способ расширить существующую жилплощадь. А учитывая разнообразие мансардных крыш, определиться с необходимой конструкцией можно без особого труда.

Терминология стропильных ферм

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как в каркасной конструкции могут использоваться элементы большего размера 2×8, 2×10 и т. Д. (Которые являются дорогими) и могут потребоваться либо дополнительные балки, либо внутренние несущие стены, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые системы каркаса

Фермовые каркасные системы обеспечивают невероятную гибкость внешнего вида кровельной системы.Приведенные ниже иллюстрации призваны помочь вам визуализировать типичные системы каркаса ферм.

Фронтон

Двускатная крыша предназначена для самых простых кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые пересекаются посередине. Ферма фронтона обычно снабжается вертикальными перемычками, расположенными на расстоянии 2 фута от центра для облегчения обшивки.

Фронтальная башня

Если карниз крыши выходит за пределы торцевой стены фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши.Верхний пояс фронтона опускается, чтобы конструктор мог провести ряд зрителей (или лестниц) от фасции обратно к первой общей ферме.

Переходный фронтон

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. У меньшего фронтона будут вертикальные перемычки, расположенные на расстоянии 2 футов от центра по всей длине фермы. Принимая во внимание, что фермы с более длинными пролетами будут иметь только вертикальные перемычки, расположенные на 2 фута по центру для той области, которая не покрыта меньшей фермой.

Бедра / конец

Голландское бедро

Бостон / Тюдор Хип

Долина набор

Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без впадин у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если стропильные фермы слишком высоки для производства и / или доставки, мы «закрываем» их и поставляем контрейлерные фермы.Контейнеры слева показаны над крышей, так что можно увидеть прогоны и систему распорок.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. На свесе обычно используется отвес, но он может выглядеть как любое из изображений справа.

Подшипники

Подшипник

Раздавливание в пятке — Иногда силы, передаваемые через дерево в несущую стену, достаточно, чтобы заставить дерево со временем раздавиться, если не используется опорный блок.Сертификат на спроектированную штампованную ферму укажет, требуются ли опорные блоки для конкретной фермы. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема крепления гвоздей.

Условия подшипника с общей нижней поясной хорды

На изображениях ниже показаны два типичных состояния опоры нижнего пояса. Слева изображена ферма в подвесе. В правом конце изображения справа показана ферма, прибитая к балке или ригелю.

Общие условия для подшипников с верхним поясом

Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник устанавливается между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, то вертикальный конец фермы может проходить вниз, чтобы сесть на подшипник.

Типовые формы фермы

Внешний профиль фермы может принимать любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице любезно предоставлены компанией Alpine Engineered Products.

5 типов ферм для деревянных каркасных домов

Этот деревянный дом построен с использованием фермы с королевской стойкой, одного из наиболее распространенных типов ферм, используемых в строительстве деревянных каркасов.

Фермы. Без них у вас буквально не было бы крыши над головой. Важный элемент любого дома, фермы не только поддерживают ваш потолок, они представляют собой архитектурный интерес внутри и открывают простор вашей большой комнаты — независимо от того, напоминает ли ваш деревянный каркас величественный собор или такой же уютный, как коттедж.
В отличие от большинства современных домов из палки, деревянные фермы часто обнажены, что усиливает ощущение пространства и объема внутри. Потолок с деревянным каркасом может быть на линии крыши, а не привязан к основанию нижней балки фермы, и благодаря этой гибкости отдельные комнаты могут иметь разную высоту потолка. Однако недавно обретенная высота потолка и архитектурный интерес деревянной фермы часто означают, что инженер должен гарантировать, что эти красивые открытые фермы выдержат нагрузку на крышу.

Какой размер фермы вам нужен?

Согласно данным Гильдии строителей деревянных конструкций (некоммерческой членской организации, посвященной искусству и науке деревянного каркаса), для определения пролета и масштаба деревянной фермы инженер-строитель выполняет следующие четыре шага:

1. Определите и количественно оцените нагрузки на конструкцию в соответствии с Международным кодексом жилищного строительства (в США)
2. Выберите размеры стержней и материалы для деревянного каркаса
3. Изучите, как здание будет вести себя под нагрузкой
4. Уточните материалы и размеры элементов для достижения эффективных характеристик

После того, как фермы спроектированы и спроектированы в соответствии с вышеуказанными критериями, их предварительно обрезают в мастерской деревянного каркаса.Они могут быть собраны там или на месте, в зависимости от деревянного каркаса и ограничений участка. Современные фермы деревянного каркаса могут быть соединены с помощью открытых стальных пластин и кронштейнов или традиционным методом врезки и шипа, с использованием деревянных колышков для скрепления частей вместе вместо металлических креплений или гвоздей.

5 типов ферм:

В современных деревянных домах есть пять основных типов ферм: обычные, цапфы, цапфы, молотки и ножницы.

Общая ферма

Общая ферма , как следует из ее названия, ферма, наиболее часто встречающаяся в современных деревянных каркасах, прочная и доступная по цене.Это чистый дизайн, легко узнаваемый по тому, как нижняя горизонтальная балка (пояс) соединяется с двумя стропилами.

Ферма на стойке королевы

Ферма стойки королевы является расширением общей фермы за счет добавления двух стоек, разделяющих фронтон. Эти стойки известны как стойки королевы и хорошо подходят для привлечения внимания к окнам в большой комнате и увеличения прочности фермы

.

Ферма King Post

Ферма королевского столба содержит единственную стойку в центре фронтона, известную как королевская стойка.Эта стойка разделяет фронтон на две части и часто включает две стойки с каждой стороны. Ферма королевского столба часто используется в сочетании с другими типами ферм; его смелый внешний вид может стать центральным элементом дизайна дома.

Ферма-молот

Ферма-молот Hammerbeam Truss одновременно впечатляющая и сложная, и с ее центром под открытым небом требует квалифицированного зрения и руки инженера, чтобы гарантировать ее структурную целостность. Большим преимуществом балки-молотка является то, что, поскольку у нее нет пояса (нижняя балка, используемая в других стилях фермы), она может охватывать большое расстояние с более короткими кусками дерева.Это может быть огромным преимуществом, если вы строите дома из породы, у которой длинные прямые бревна не в большом количестве.

Ножничная ферма

Ножничная ферма представляет собой отход от остальных четырех, предлагая уникальный дизайн, в котором две балки проходят от нижней части одного стропила к верхней части противоположного стропила. Балки имеют выемки и соединяются вместе, чтобы создать гладкую поверхность и укрепить ферму.

Подробнее о типах ферм от

Timber Home Living :

MiTek GangNail Кровельная стропильная система

% PDF-1.6 % 2 0 obj >] / Страницы 6 0 R / Тип / Каталог / ViewerPreferences> >> эндобдж 4 0 obj > поток 2020-07-06T10: 14: 10 + 12: 002020-07-06T10: 14: 17 + 12: 00Adobe InDesign 15.1 (Windows) 2020-07-06T11: 47: 35 + 12: 00uuid: 53d973e6-a35f-41ed- b56c-6ee50e2f5afexmp.did: 37f353e1-6754-d145-8c58-06779299d714xmp.id: 4743a2d9-90a9-fd42-9c3b-1438ff31b91dproof: pdf1xmp.iid: a371442c-41d6d8-db2-db2-db2-48-48-48-482-48-48-48-d2-d8e7-d2e7-d8-d8-d2-d7-a7ea-a7a8aa37 aab8-ca68202c6215xmp.did: 37f353e1-6754-d145-8c58-06779299d714 по умолчанию

преобразован из application / x-indesign в application / pdfAdobe InDesign 15.1 (Windows) / 2020-07-06T10: 14: 10 + 12: 00

application / pdf

Кровельная ферменная система MiTek GangNail

Библиотека Adobe PDF 15.0 FalsePDF / X-4PDF / X-4 конечный поток эндобдж 5 0 obj > поток HuTK tKKJI, t (݋4 K% ҹh5J # Ғ (H wqyy ~ 3̙g

Как определить, выдерживает ли стена нагрузку?

Удаление стен в вашем доме — дело несерьезное.

Снесите не ту стену, и в крайних случаях ваш дом может упасть или иметь остаточные структурные проблемы, на устранение которых вам потребуются серьезные деньги!

Вот почему лучше всего нанять инженера-строителя , чтобы он проверил любой структурный компонент вашего дома перед удалением.

Однако есть некоторые подсказки, которые домовладельцы могут искать, чтобы получить приблизительное представление о том, какие стены выдерживают нагрузку, а какие — ненесущие.

Имея некоторый опыт структурной системы в вашем доме, вы можете немного упростить планирование реконструкции.

Мы расскажем, что такое несущая стена, как определить, какие стены являются несущими в вашем доме, как снять несущую стену и сколько может стоить такой проект.

Давайте нырнем.

Что такое несущая стена:

Прежде чем вы сможете определить, где находятся несущие стены в вашем доме, вам необходимо понять разницу между несущей стеной и ненесущей стеной.

Несущая стена выдерживает вес пола или крыши над ней.Он отвечает за поддержание дома и, если его снять без надлежащего усиления, может нанести серьезный структурный ущерб вашему дому.

Несущая стена проанализирована нашей командой.

И наоборот, ненесущая стена отделяет комнаты в доме, но не несет никакой нагрузки от вышеуказанных этажей или крыши. Его можно снять, не нуждаясь в усилении.

Источник

Щелкните здесь, чтобы узнать больше об анатомии несущей стены.

Быстрые «подсказки», говорящие о том, что ваша стена выдерживает нагрузку:

Это в балках :

Для начала давайте определимся, что такое балка.Балка — это горизонтальный структурный элемент, проходящий через открытое пространство, который используется для передачи нагрузок на вертикальные элементы, как правило, на полы и потолки. Смотрите фото ниже.

Направление балок над стеной может указывать на то, является ли стена несущей или нет. Часто, если балки проходят перпендикулярно стене, они являются несущими. Это не всегда так, но это хорошая отправная точка.

Посмотрите на фото ниже. Обратите внимание, как балки над стеной проходят перпендикулярно самой стене.Вдобавок некоторые балки заканчиваются на стене. Это верный признак того, что эта стена конструкционная (несущая).

В большинстве случаев, если балки проходят параллельно стене, стена не несет нагрузки.

Использование размеров дома:

Иногда балки не видны. Если вы не хотите разрывать гипсокартон, вы можете получить довольно хорошее представление о том, как проходят балки, просто взглянув на размеры дома. Обычно балки перекрывают кратчайшее расстояние.

Посмотрите на фото ниже.

Источник

Обратите внимание на то, как балки устанавливаются горизонтально через самый короткий промежуток комнаты, а не продольно через самую длинную часть комнаты. Что ж, если бы этот дом был закончен, вы, очевидно, не могли бы увидеть настоящие балки. Однако можно сделать вывод, что стена, идущая горизонтально, не будет нести нагрузку, потому что балки будут проходить параллельно стене (а не перпендикулярно).

Опять же, имейте в виду, что важно, чтобы инженер-строитель проверил ваш прогноз перед тем, как снимать стену.Небезопасно просто предполагать, что стена не несет нагрузки, потому что вы почти уверены, что балки идут в определенном направлении.

Двускатная крыша:

Еще один «быстрый прием», который вы можете использовать, чтобы понять, какие стены выдерживают нагрузку, — это выйти на улицу и посмотреть на свою крышу. Если у вас двускатная крыша с внутренней стеной, доходящей до самого пика, вы, вероятно, можете сделать некоторые предположения.

Но сначала мы должны определить, что такое двускатная крыша. Двускатная крыша состоит из двух наклонных секций крыши, идущих в противоположных направлениях, которые встречаются, образуя конек крыши.Смотрите фото ниже.

Пример двускатной крыши.

Если у вас такая двускатная крыша, часто балки потолка будут проходить перпендикулярно центральной стене. Смотрите фото ниже.

Балки потолка, идущие перпендикулярно центральной стене в двускатной крыше

Очень полезная информация — знать, в какую сторону идут балки потолка. Одна из причин заключается в том, что обычно основная структурная балка дома проходит перпендикулярно балкам перекрытия.

Пример несущей несущей стены, идущей перпендикулярно балкам перекрытия.
Источник

Наружные стены:

Большинство наружных стен являются несущими, но не все. Все сводится к тому, где несущие фермы / стропила и балки / фермы перекрытия. В длинных тонких домах может быть только две внешние несущие стены. Чтобы узнать больше об этом, нажмите здесь.

Более подробные способы определения несущей способности стены:

Подвал:

Ищите главную несущую балку: Основная несущая балка — это основная балка в доме, отвечающая за удерживание других меньших балок и других структурных компонентов.Всегда легче найти структурные балки дома, когда подвал не закончен, чем когда он закончен. Это связано с тем, что балки и балки обычно будут открытыми.

Найдите металлическую двутавровую балку или деревянную балку из многослойных досок, которая проходит через подвал. Если вы видите балки, они будут проходить перпендикулярно балке, что указывает на то, что они несут значительные нагрузки в доме. Любые стены прямо над этими балками, вероятно, несущие. Это также верно для стен, расположенных непосредственно друг над другом на разных этажах.

Источник

Готовые подвалы могут иметь скрытые балки или опоры. Если вы видите вещи, подобные следующим фотографиям, вы можете сделать вывод, что несущая балка скрыта по эстетическим причинам.

SourceSource

Помните, что стены поверх несущей балки, скорее всего, являются несущими.

Пример несущей стены, расположенной поверх несущей балки
Источник

Проверка чердака:

Стропила и стропильные системы : Чердак также может дать нам подсказки относительно того, какие стены являются несущими.Стропильные и стропильные системы сильно влияют на распределение нагрузки в доме. Если вы замечаете, что распорки, опускающиеся на стены или потолочные балки, останавливаются и начинаются над стеной, весьма вероятно, что эти стены являются несущими.

На фотографии ниже показаны оба упомянутых выше сценария, указывающих на то, что стена ниже (обозначена оранжевым цветом) является несущей.

Распорки чердака, опирающиеся на стену, и перекладывание балок на стену, указывают на то, что стена является несущей.
Source

Теперь, когда вы определили, является ли ваша стена несущей стеной, что дальше?

Несущая стена мешает вам раскрыть план этажа? В большинстве случаев эти стены могут быть удалены, если на их место установлена ​​эквивалентная опорная система.

Источник

Итак, как установить опорную систему, способную заменить несущую стену?

Ну, вам нужно нанять инженера-строителя. Многие фирмы, занимающиеся проектированием жилых зданий, проводят обследование несущих стен.Инспекция обычно включает полное обследование дома, чтобы определить, выдерживают ли желаемые стены.

Отчет обычно создается, чтобы показать, какие стены являются несущими, какие стены не несущими, и может включать объем работ, показывающий, что делать, если вы хотите удалить одну из несущих стен. Этот отчет может помочь вам получить разрешение на строительство для вашей реконструкции, а также предоставить вашему подрядчику шаги, необходимые для установки эквивалентной системы поддержки.

Что мы подразумеваем под эквивалентной системой поддержки?

Ну, несущую стену просто снести нельзя. Вы должны заменить стену на систему, способную выдерживать такую ​​же нагрузку (или больше, в зависимости от нескольких факторов). Распространенное решение — балочно-колонная система. Инженер-строитель способен спроектировать балку и колонну, достаточно прочную, чтобы распределять любые присутствующие нагрузки.

Примечание. На выполнение расчетов, необходимых для системы балок и колонн, у инженера может уйти много времени.Им нужно будет посмотреть на грузы от подвала до крыши. Все это часть сложной структурной системы.

Вот пример типовой системы балок и колонн.

Ваш инженер-строитель может также предоставить вам информацию о том, как установить систему балок и колонн (или другую систему), которую они проектируют. Обычно это включает в себя, какие типы креплений применимы и как построить временную стену, способную выдерживать нагрузки, пока вы устанавливаете постоянную систему.Если вы просто удалите стену без предварительной установки какой-либо временной стены, это нанесет ущерб структурной целостности вашего дома.

Это может катастрофически перераспределить нагрузки в вашем доме, в результате чего:

• обрушение здания
• провисание пола или потолка
• трещины в стене / потолке
• двери / окна, которые не закрываются должным образом
• тяжелое оседание пола

Убедитесь, что вы или ваш подрядчик знаете, что вы делаете, прежде чем снимать эту стену .

Сколько стоит демонтаж несущей стены?

Хорошо, теперь вы лучше понимаете, как снять несущую стену, и, возможно, задаетесь вопросом, сколько может стоить проект такого рода. Стоимость будет варьироваться в зависимости от затрат подрядчика, материалов и инженерной фирмы, которую вы нанимаете.

Большинство инженеров-строителей берут от до 400–1 200 долларов за осмотр несущей стены и составление отчета. Это количество может варьироваться в зависимости от количества стен, на которые им нужно смотреть, сложности самого проекта и количества систем балок и колонн, которые они должны спроектировать.

Инженеры-конструкторы обычно работают по часам, поэтому чем больше времени они тратят на анализ, рисование и выполнение расчетов, тем больше это будет стоить вам.

Иногда бывает сложно найти подрядчика, который просто снимет стену. У многих подрядчиков есть минимальная цена, которая должна быть достигнута, чтобы они взялись за ваш проект.

Однако, если вам удастся найти кого-нибудь для снятия стены, это может стоить около $ 300–1400,00 для ненесущих и $ 1 200.00-10 000,00 долларов США за несущую стену. Опять же, эти числа меняются в зависимости от сложности проекта, материалов и размера дома.

Также необходимо рассмотреть установку новой балки и колонны. Это может стоить от до 500-5000 долларов.

Лучше всего получить несколько предложений от подрядчиков, чтобы определить приблизительную стоимость проекта.

Затем наймите инженера-строителя для проведения осмотра несущих стен и создания отчета.

Ваш подрядчик будет лучше понимать конкретную цену, когда работа инженера будет завершена. Они точно знают, какие стены являются несущими и требуют установки дополнительных опор, и смогут учесть материалы и время, необходимые для завершения проекта.

По дополнительным вопросам о несущих стенах обращайтесь в Complete Building Solutions по телефону 763-544-3355.

конструкций крыш: термины, типы и изображения

9 сентября 2011 г. | от Фреда (электронная почта) |

Дерек Патер недавно связался с нами, чтобы сделать обзор своей уникальной кровельной системы транспортира.Этот инструмент упрощает многие расчеты, связанные с постройкой крыши, и полезен для всех типов конструкций крыш. К сожалению, никто из нас здесь, в OPC, не планирует строить крышу в ближайшее время, поэтому мы не смогли помочь Дереку (за исключением предоставления ему этой ссылки и сообщения вам об инструменте, если вы планируете построить крышу. ).

Нам были более интересны некоторые материалы, которые Дерек отправил в своем руководстве по кровельному транспортиру (которое доступно для скачивания по этой ссылке, если вам нужна дополнительная информация о продукте).Например, страница 4 руководства представляет собой отличное руководство по типам крыш для новичков, которое Дерек разрешил нам перепечатать здесь. Это ни в коем случае не полный список типов крыш (фактически, список ограничен теми, которые являются хорошими кандидатами для его продукта). Но, тем не менее, это интересно. Теперь, когда вы в следующий раз будете проезжать мимо этого дома с фантастической крышей, в вашем следующем доме должно быть , и вы будете знать, как это назвать 🙂

Примечание редактора: эта статья была первоначально опубликована в декабре 2008 года.С тех пор мы добавили другие типы крыш, термины и рисунки, чтобы составить более полный список.

Типы и условия проектирования кровли

• Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на коньке скатной крыши.
• Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Вальмовая крыша не имеет фронтонов.
• Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька.Двускатная крыша обычно имеет двускатную крышу на каждом конце.
• Skillion Roof: Skillion Крыша с уклоном от одной стороны здания к другой в один пролет и без гребня. В результате внешние стены имеют разную высоту.
• Крыша с наклоном: Крыша только с одним уклоном, пристроенная к более высокой стене.
  Крыша Jerkinhead: Состоит из двускатной крыши с усеченной шатровой частью крыши наверху для уменьшения высоты фронтона.
• Dutch Gable: Это комбинация вальмовой крыши с небольшим фронтоном наверху и наклонной крышей внизу.
• Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. Двускатная крыша обычно имеет двускатную крышу на каждом конце, как и стандартная двускатная крыша.
• Мансардная крыша: Тип кровли, имеющей две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. В нем нет Гейблов.
• Беседка Крыша: Часто шестиугольная или восьмиугольная, но обычно симметричная по своей конструкции.
• Крыша соляного ящика: Тип крыши с асимметричными поверхностями. Асимметрия образует один фасад, высотой в два этажа, переходящий в один этаж. Крыша соляной коробки имеет фронтоны на каждом конце.
• Пирамидальная шатровая крыша: Тип крыши, все четыре стороны которой сходятся на вершине крыши.
• M-образная крыша: Тип крыши, подобный двускатной крыше, за исключением того, что она опирается только на две несущие стены.Он также имеет центральный желоб, расположенный под прямым углом к ​​фасадному фасаду.
• Крыша бабочки: Тип крыши, образованный двумя фронтонами, которые резко наклоняются с обеих сторон к центру, напоминая крылья бабочки.
• Комбинированная крыша: Комбинация двух или более типов кровли.
• Слуховое окно: Конструктивный элемент, который выступает из наклонной плоскости поверхности крыши.
• Плоская крыша: Тип крыши без наклона, которая может заканчиваться карнизом или без него.
• Односкатная крыша: Тип двускатной крыши с единственной крышей, отступающей от главного здания.

Если вы ищете кровельный термин, не указанный здесь, мы нашли хороший ресурс на сайте FloridaDisaster.org. Щелкните здесь, чтобы увидеть более подробное руководство.

Фотографии типа крыши

Вот визуальное изображение каждого из этих типов крыш. Стоит отметить, что эти типы крыш можно комбинировать в одном большом доме, чтобы создать уникальный облик.Например, крыша беседки нередко дополняет любой из этих стилей в дизайне.

Что вы думаете? Вы чему-то научились? Мы сделали!

стропила Vs. Фермы — что лучше для кровли дома?

Всем известно, что крыша — это самая верхняя часть здания, рядного дома, бунгало и т. Д., Построенная в виде каркаса для защиты собственности от дождя, ветра, снега и пыли.Однако прочная крыша должна иметь такой же прочный каркас, на котором она будет опираться.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Крыши бывают разных размеров и форм, таких как односкатные, шатровые, плоские, двускатные, гамбрелы и многие другие.

Чрезвычайно популярные стропила (показаны на левом изображении выше) в прошлом использовались в большинстве домов. Однако благодаря передовым технологиям были начаты новые строительные технологии с использованием ферм (показано на правом изображении выше).

Фермы раньше встречались только на огромных постройках, таких как церкви и большие строения, однако теперь ситуация изменилась.

Стропила и фермы крыши — это не то же самое, что , и у каждого из них есть свои уникальные плюсы и минусы. В этой статье мы сравним и сопоставим эти две конструкции каркаса кровли и подробно опишем их ниже.

Краткий обзор ферм и стропил

Стропила и фермы поддерживают крышу и имеют треугольную форму и структуру.

Имея две основные внешние балки, стропила поддерживают конструкцию крыши. Однако фермы состоят из нескольких балок, которые обеспечивают дополнительную поддержку конструкции крыши.

Фермы, разработанные в среднем возрасте, теперь стали обычным явлением среди американцев. 4 из 5 человек в США предпочитают фермы стропилам, поскольку они более прочные.

Стропила — это кровельные балки с уклоном от коньковой балки к вершине стены, которые использовались с давних времен.Стропила — это длинные доски, поддерживающие кровельную обшивку. С точки зрения качества одинаково хороши как стропила, так и фермы.

Нет никакой разницы в качестве кровли, предоставляемой обоими. Стропила создают прекрасное ощущение открытого пространства и значительно красивее смотрятся в качестве открытого потолка. Фермы, напротив, придают сводчатый вид потолка и не создают ощущения открытого потолка.

Основное различие между стропилами и фермами заключается в способе строительства.Фермы производятся на заводе в контролируемой среде, чтобы гарантировать высокое качество продукции. Большинство заводов по производству ферм автоматизированы, что означает, что они строятся в кратчайшие сроки.

С другой стороны, стропила

занимают много времени, поскольку они строятся и собираются на месте, по одной детали за раз. Доступные по более низкой цене, стропила могут быть изготовлены на строительной площадке в соответствии со спецификациями собственности.

С другой стороны, фермы

проектируются и изготавливаются на заводе, поэтому их установка на строительной площадке занимает меньше времени.

Однако установка ферм требует точных спецификаций площадки, поскольку они предварительно собираются и изготавливаются на заводе. Стропила, в отличие от ферм, не требуют предварительного планирования, поскольку они строятся и устанавливаются на месте, где доступны спецификации.

Поскольку фермы являются сборными, они могут быть дороже, чем стропила, однако монтаж стропил и затраты на рабочую силу, связанные с стропилами крыши, сравнительно выше, чем с фермами.

Установка стропил

может занять целую неделю, тогда как фермы могут быть установлены за день, что означает, что фермы могут сэкономить много времени.

Однако, если строительная площадка расположена в удаленном месте, куда нелегко добраться до негабаритных грузовиков, доставка готовых ферм может стать проблемой. Поскольку стропила разрезаются и собираются на месте, о транспортировке не нужно беспокоиться.

Однако установка стропил будет дорогостоящим делом, если стоимость пиломатериалов слишком высока. Также установка стропил требует большого мастерства. С другой стороны, фермы поставляются с подробным руководством по установке, которое не требует каких-либо определенных навыков.

Чтобы выбрать между стропилами крыши и фермами, необходимо принять во внимание размер собственности. Например, если дом относительно небольшой, целесообразно выбрать стропила.

С другой стороны, фермы

подходят для больших конструкций, так как установка ферм на небольшие конструкции может быть сложной задачей. Кроме того, для установки ферм потребуется кран, поскольку предварительно построенную ферму тяжело транспортировать и ее сложно поднять на место.

Одним из преимуществ использования стропил является то, что конструкция крыши является гибкой и может быть изменена без ущерба для конструкции.Однако фермы не могут быть легко изменены после их установки.

Просверливание отверстия для электричества или даже разрезание любой части ремня может нарушить целостность конструкции. Для изменений в случае стропильной крыши потребуется консультация профессионального инженера.

Поэтому важно изучить варианты и узнать мнение нескольких плотников, поставщиков пиломатериалов и компаний, занимающихся фермой, чтобы прийти к разумному и экономичному решению.

Итак, и стропила, и фермы имеют свои достоинства и недостатки.Мы не можем сказать вам, какой из них лучше всего подходит для вас, поскольку вам необходимо проанализировать его в соответствии с вашими потребностями. Итак, мы объяснили вам плюсы и минусы как стропил, так и стропил.

Что такое стропила? — Краткое описание

Кровельные стропила — это основные конструктивные элементы, необходимые для строительства крыши, простирающиеся от конька или бедра до внешней стены и обеспечивающие основу для установки черепицы.

Подрядчики устанавливают стропила бок о бок, и хотя традиционно для стропил используется древесина, сегодня в кровельной промышленности используются такие материалы, как сталь.Как внутренние опорные системы, стропила почти всегда скрыты от глаз при осмотре дома.

Источник

Хотя потолки часто скрывают стропила, для определенных стилей интерьера открытые стропила представляют собой отличные архитектурные особенности, но стропила больше не являются «одним типом, подходящим для всех».

В настоящее время кровельная промышленность признает не менее 10 распространенных типов стропил:

• Принцип;
• Обычный;
• Вспомогательный;
• Компас;
• Бордюр;
• Hip;
• King;
• Valley;
• Джек и
• Баржа.

Один или несколько из этих стилей можно использовать, чтобы внести свой вклад в уникальную структуру и внешний вид крыши, поскольку в наши дни у строителей есть множество вариантов угла наклона, из которых они могут выбирать.

Что такое кровельные фермы? — Краткое описание

Эти популярные альтернативы стропилам нашли применение в сердцах и умах подрядчиков, проектировщиков и потребителей, потому что готовые фермы обладают множеством преимуществ.

Источник

Легко обнаружить ферму, потому что этот элемент крыши уникальной формы остается целым и состоит из взаимосвязанных компонентов, таких как стропила, балки и домкраты.Они имеют форму А-образных рам, которые устанавливаются как одно целое.

Из-за своей популярности стропильные фермы выпускаются в различных вариантах исполнения. Они могут быть плоскими для хранения на чердаке или наклонными для заполнения углов.

Как и стропила, вы можете найти фермы из дерева или стали, а для подрядчиков и кровельщиков, желающих придать крыше уникальный вид, популярные стили стропил включают Dual pitch, Howe, Queen Post, Pratt, Stub, Fink и другие.

Сравнение стоимости стропил и ферм

По данным Networx.com, споры между стропилами и фермами могут разгореться, когда плотники, подрядчики и архитекторы придумывают чертежи нового дома. Добавьте сюда элемент бюджета на строительство, и именно здесь резина встречается с дорогой.

Поскольку фермы обычно предварительно сооружаются за пределами строительной площадки и доставляются на работу, их установка быстрее и дешевле, чем стропила, поскольку они используют меньшие и более дешевые куски пиломатериалов и полагаются на несколько компонентов для усиления блока, а не на вес. несущие только стропила.

Из какого дерева изготавливаются стропильные фермы?

Три самых популярных вида древесины, из которых изготавливаются фермы: выдержанной ели , желтой сосны и красного кедра .

Иногда эти деревянные доски могут быть усилены путем склеивания или ламинирования более тонких деревянных частей вместе, чтобы создать более толстую балку, из которой построена ферма.

Другие виды древесины, используемые для строительства ферм, часто зависят от наличия древесины в этой конкретной области.

Металлические кровельные фермы, хотя и доступны для продажи, редко могут служить хорошей заменой древесине. Они не только более дорогие, но и обычно требуют большего ухода, и не каждый кровельщик умеет устанавливать металлические фермы.

Кроме того, металл не переносит тепло так же эффективно, как дерево, а когда дело доходит до звукоизоляции и особенно ржавчины, вы можете столкнуться с большим количеством проблем, чем при использовании деревянных ферм.

На крышах домов фермы прочнее, чем стропила?

Не секрет, что фермы популярнее стропил.В наши дни при строительстве новых домов с их помощью строят 80 процентов всех крыш.

При этом производство ферм может создавать больше отходов, но, с другой стороны, производители ферм могут использовать отходы. Эта смесь материалов обычно делает фермы более прочными, чем стропила.

Стропила могут быть одинаково прочными при проведении сравнений, поскольку фермы «больше полагаются на прочность отдельных деревянных частей… и меньше на геометрию».

После установки на стропила израсходуется больше древесины, поэтому они весят больше, но фермы прочнее, потому что они более эффективны и способны обеспечить максимальную прочность, используя в конечном итоге меньшее количество материалов.

Что лучше при строительстве сарая: стропила или фермы?

Для подрядчиков, чье увлечение сравнениями не знает границ, споры между использованием стропил или ферм для строительства сараев могут привести к длительным спорам, в основе которых лежит слово «лучше».

Для начала, добавить подходящую односкатную крышу сложнее, чем может показаться на первый взгляд, но вы, возможно, не удивитесь, узнав, что стропильные фермы менее сложны в использовании при покрытии сарая, и установка, вероятно, также будет проще.

Сделайте одну ферму, скопируйте ее, и вы построили прочную систему. Конечным результатом является более прочный блок, который охватывает большие расстояния, и вам не нужны внутренние стены, чтобы выдерживать вес.

Вы живете в климате, где сотни фунтов снега и льда могут ударить по односкатной крыше? В таком случае фермы, вероятно, будут лучшим вариантом, поэтому вы получите выигрышную комбинацию: фермы не только стоят меньше и прочнее, но и вы получите больше места для хранения, и не поэтому вам нужно сарай в первую очередь?

Стропила и балки — краткое сравнение

Познакомившись с фермами и стропилами, существует третий вариант выполнения работ на крыше вашего дома: балки.

Эти параллельные горизонтальные балки, обычно сделанные из дерева, но часто изготавливаемые из альтернативных материалов, таких как стальные балки с двутавровым профилем, добавляют к уравнению третий элемент кровли.

Их цель? Расширьте открытое пространство, чтобы соединить противоположные стены, чтобы получить опору как для пола вверху, так и для потолка внизу.

Балки бывают шириной от 8 до 12 дюймов и обычно имеют толщину 1½ дюйма. Редакторы журнала SBC Magazine советуют читателям использовать правильную терминологию при различении между ними, отмечая, что слишком многие люди меняют термины взаимно.

«Балка потолка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами для поддержки потолка», — говорят редакторы, в то время как «стропильная балка — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять давлению стропил наружу».

Пытаясь понять разницу между балками и стропилами, имейте это в виду, говорят эксперты SBC: это вопрос функции, а не объекта, достаточной причины, чтобы прочитать всю их статью, чтобы вы понимали различия, прежде чем заключать контракт на работу или пытаться Самостоятельно накрыть крышу здания:.

ПРЕДЛАГАЕМЫЕ ЧТЕНИЯ:

Прочие ресурсы

https://www.designingbuildings.co.uk/wiki/Rafter
https://www.findlayroofing.com/news/roofing-101-what-is-a-truss
https://www.networx.com / article / rafters-vs-trusses
https://freimans.com/metal-vs-timber-why-its-better-to-use-timber-trusses/
https://www.doityourself.com/stry/ сиденье-вырез
https://www.garagejournal.com/forum/showthread.php?t=261640
https: // пластилиновый домик.com / rafters-vs-trusses-for-shed /
https://www.hunker.com/12542157/the-difference-between-joists-rafters

Плюсы и минусы каждого

Какую крышу выбрать для постройки дома?

Вы, вероятно, видели тысячи крыш жилых домов за свою жизнь, большинство из них либо двускатные, с двумя наклонными плоскостями, либо вальмовые крыши, которые имеют четыре наклонные плоскости. Но знаете ли вы, как они обычно строятся, есть ли различия в конструкции сборки и что эти различия означают?

Оказалось, что и двускатные, и вальмовые крыши могут быть построены на месте, также называемые палочными, с использованием коньковых досок, стропил, воротниковых стяжек и поясов.Оба типа кровли также могут быть построены с использованием сборных ферм, которые в основном выровнены, закреплены на месте и соединены с кровельной обшивкой.

Мы собираемся объяснить оба типа конструкции крыши, различия между двумя системами кровли, а также то, какая из них лучше другой. Подсказка: как и многое другое, это зависит — от многого.

Независимо от того, имеет ли дом двускатную крышу (вверху) или шатровую крышу (внизу), конструкция крыши может быть построена на месте из габаритных пиломатериалов (палка) или собрана из сборных ферм, доставленных на место работы на грузовиках (ферменная конструкция). ).Выбор за вами.

Крыша на палубе

Когда вы представляете себе обычную крышу строящегося дома, будь то двускатная, шатровая, навесная или двускатная (четыре наиболее распространенных, помимо плоской), вы, вероятно, думаете о стропилах, нижних поясах и, возможно, воротниковых связях, которые охватывают средняя или верхняя треть стропильного пролета на двускатной крыше. Вот основные определения, соображения, а также плюсы и минусы этого типа кровли.

Что такое стропила?

Стропила, как правило, представляют собой отрезки размерной древесины размером 2×6, 2×8, 2×10 или 2×12 и являются традиционным средством обрамления крыши.Процесс строительства с их помощью называется «обрамление из палочек». Дома, построенные из стропил, часто называют домами из палки.

Эта двускатная крыша является хорошим примером конструкции палочной крыши. На виде сверху хорошо видны стропила и относительная простота конструкции. Основная сложность связана с пересекающимися фронтонами сложной конструкции крыши (план № 198-1095).

Как строить из стропил?

Плотники вырезают каждое стропило из габаритного бруса на стройплощадке.Каждый кусок дерева нужно обрезать по размеру и скрепить вручную вместе с коньком, чтобы получилась крыша. Это очень практический процесс.

Части построенной на месте крыши

• Доска стропил. Стропильные доски — это то, что создает уклон крыши. Обычно они шире классического бруса. Плотники обычно используют 2×8, 2×10 и 2×12. Эти доски крепятся в двух местах: к коньковой доске на пике крыши и на верхней плите, где они соединяются со стеной.

• Доска коньковая. Это доска, которая образует козырёк крыши и редко является несущим элементом конструкции. Важно, чтобы коньковая доска была того же размера, что и стропильные доски, хотя в некоторых случаях вместо нее может использоваться коньковая балка — более значительная длина пиломатериала, способная выдерживать нагрузку на конструкцию.

• Балка потолочная. Это доска, которая действует как нижний пояс каждого стропила и образует потолок пространства ниже.

• Воротник-галстук. Этот кровельный элемент представляет собой отрезок объемного бруса, который соединяет стропила двускатной крыши в средней и верхней трети пролета стропил, чтобы противодействовать естественным растягивающим силам стропил.

На этом виде строящейся крыши показаны некоторые из основных элементов двускатной двускатной крыши: стропила, коньковая доска, воротниковая стяжка. Не показаны нижний пояс или балка потолка (фото : © Leerobin | Dreamstime ).

Преимущества Stick-Built

Есть много причин, по которым дизайнеры, подрядчики по строительству домов и сами строители находят использование кровли из палки привлекательным вариантом.

Все работы на месте

Вы должны создать каждое стропило на стройплощадке. Из-за этого, если вы строите в более удаленном месте, гораздо проще транспортировать сырье на строительную площадку, чем пытаться перевезти что-то уже построенное и довольно громоздкое.

При необходимости вы можете доставить материалы на грузовике, лодке или даже на вертолете.

На заказ

Благодаря уникальному характеру строительных стропил, вы можете гарантировать внесение изменений в план здания в последнюю минуту. Никогда не будет «остановки пресса!» момент при возведении односкатной кровли.

Кроме того, для такого проекта нет никакого срока выполнения заказа, потому что стропила не нужно заказывать или строить заранее.И если в последний момент на месте вносятся изменения — как это часто бывает во время сборки — строительство может начаться в тот же день, детали будут проработаны, если у вас есть доступ к лесному складу.

Строящийся дом с двускатной и двускатной крышей, в настоящее время возводится на месте с использованием традиционных методов съема. Необходимые нестандартные обрезки и обрамление делают его проще, чем при использовании готовых ферм (фото : Janece Flippo | Dreamstime ).

Скатная крыша

Крутые скатные крыши — очень желанный стиль для многих, и стропила могут легко поддерживать этот вид и создавать широкое открытое пространство под крышей. Благодаря такому открытому пространству стропила могут обеспечить

Этот вид Большой комнаты в одноэтажном строящемся доме показывает круто наклонную крышу в средней части, которая позволяет получить эффектный сводчатый потолок (план № 198-1095).

Недостатки накопителя

Вы обнаружите, что каждый недостаток строительства площадки на самом деле является обратной стороной каждого из преимуществ , которые следует учитывать при строительстве двускатной крыши.

Все работы ДОЛЖНЫ производиться на месте

Поскольку все работы должны выполняться на месте, это означает, что погода полностью контролирует темпы строительства.

Для пиломатериалов не рекомендуется намокать (или вы можете рассматривать страховые случаи в будущем), поэтому не рекомендуется работать под дождем или хранить материалы на стройплощадке слишком долго. Вы также должны учитывать влияние ветреных дней и экстремальных температур, как холодных, так и жарких.

Последствия строительства таможни

Это преимущество является особенно двусторонним по следующим причинам:

• Проблемы безопасности. Поскольку палочная крыша требует очень много ручной работы на месте, всегда больше шансов на несчастные случаи или травмы. Меры безопасности труда должны активно соблюдаться, так как плотники будут уделять много времени строительным лесам и лестницам, находящимся высоко над землей. Когда крыша закончена, на ней также обычно нет подписи инженера-строителя, прикрепленной к конечному продукту, как это бывает на стропильной крыше.

• Затраты. Для обрамления палки требуются большие куски пиломатериалов и их больше, чем для других типов кровли. Из-за необходимости в рабочей силе, если вы нанимаете подрядчиков для сборки, эта стоимость также значительно выше из-за времени, проведенного на месте. Наконец, иногда доски могут уходить вместе с рабочими, особенно потому, что древесина обычно разрезается на части, которые легко переносить, а не хранится в инвентаре.

• Мастерство. При строительстве кровли на месте вы можете столкнуться с множеством человеческих ошибок.Даже самый опытный плотник может столкнуться с трудностями при создании большого количества одинаковых стропил.

Крутые крыши — до предела

Крыши с очень крутым уклоном часто могут создавать много неиспользуемого — потраченного впустую — пространства внутри дома, если его не преобразовать в жилые помещения или сводчатые внутренние потолки.

Фермерная крыша

Экономичные и экономящие время в большинстве случаев фермы приветствуются на стройплощадке, особенно в последние 50 лет или около того.Вот основные определения, соображения, а также плюсы и минусы кровли, построенной из сборных ферм, которые доставляются на площадку грузовиком и поднимаются на место краном.

Что такое ферма крыши?

Ферма крыши жилого дома представляет собой предварительно изготовленную деревянную конструкцию, обычно треугольной формы, которая крепится к наружным стенам дома и соединяет их; он обеспечивает структурную опору для кровельной обшивки, стяжки и черепицы.

Эти стопки ферм двускатной крыши демонстрируют различные структурные конструкции перегородки.Стропа обеспечивает прочность и позволяет использовать пиломатериалы меньшего размера в конструкции. Нижняя свая фермы показывает обрамление стены фронтона на верхней ферме (фото : © Jeffreymetcalf31 | Dreamstime ).

Как построить дом с фермами?

Фермы чаще всего строятся с 2×4 или 2×6 и изготавливаются на заводе за пределами строительной площадки до начала строительства дома (известное как предварительное изготовление или «сборное производство»).Затем фермы в целости и сохранности доставляются на строительную площадку. Поскольку станок разрезает каждую доску, это чрезвычайно точный процесс.

Детали ферменной крыши

• стропила, или верхние пояса. Эти доски образуют верхнюю часть фермы.

• Нижние аккорды. Доски, составляющие основу фермы.

• Web Bracing. Эти доски соединяют верхние и нижние пояса — часто под разными углами — для обеспечения структурной целостности.

Вверху: Этот набор из восьми ферм с опорными стойками опускается на место в доме, который находится в процессе строительства. Обратите внимание, что для этого процесса требуется непревзойденная доступность для использования большого автомобильного крана (фото : Public Domain ). Внизу: На этой схеме показаны части фермы с ферменной стойкой, стиль фермы позволяет выделить свободное пространство в центре, которое можно использовать для ограниченного пространства для хранения на чердаке ( Изображение предоставлено: Queen-post- ферма Билла Брэдли по лицензии CC BY-SA 3.0 )

Выгоды фермовой крыши

Вот почему использование ферм является привлекательным вариантом для многих строителей:

Заводское производство

Фермы созданы, чтобы точно соответствовать потребностям вашего дома. Их можно изменить на погодные землетрясения (например, если вы строите в Калифорнии) и другие особые события. Независимо от требований, они соответствуют универсальным стандартам проектирования и имеют одобрение инженера-строителя.

Кроме того, точность резки пиломатериалов означает меньше места для ошибок.

Строительство вне строительной площадки

Поскольку фермы прибывают на строительную площадку готовыми к работе, вы не зависите от погоды, как это могло бы быть со стропилами. Фермы также труднее увезти домой с рабочими, как запасные пиломатериалы от стропил.

Кроме того, поскольку фермы создаются на земле, а затем устанавливаются на стены, рабочие тратят меньше времени на строительные леса и лестницы (и меньше времени на стройплощадку в целом), поэтому меньше шансов на падение и меньше затрат на рабочую силу.

Скорость строительства

Установка ферм в американском доме среднего размера занимает всего день. С этого момента все идет довольно гладко: за ним может идти обшивка крыши, а затем черепица, довольно быстро.

Если вы домовладелец, который хочет, чтобы проект был завершен быстро, или подрядчик, заинтересованный в максимальном сокращении вашего графика строительства, то это главное соображение.

Недостатки стропильной крыши

Здание с сборными стропильными фермами — это еще не все; есть еще несколько минусов их использования для вашей крыши.

Вес и размер

В полностью собранном виде фермы громоздки и много весят. Благодаря этому сокращается количество способов доставки ферм на строительную площадку. Вы не можете привезти их на пикапе, лодке или вертолете. Им нужно приехать на грузовом автомобиле; и их нужно установить с помощью крана.

Также было бы трудно транспортировать фермы на более удаленную строительную площадку.

Жесткая конструкция

Фермы должны быть предварительно заказаны и прибывают в основном в собранном виде.Из-за этого у вас нет творческой свободы дизайна, которую может предложить стропильная крыша — просто потому, что вы не можете вносить какие-либо изменения или корректировки в последнюю минуту на ходу.

Чердак

Как правило, чердак ограничен, если перед изготовлением не указана особая конструкция фермы (например, ферма).

Эти шатровые стропильные фермы в строящемся доме демонстрируют нехватку открытого, свободного, доступного пространства на чердаке из-за сложной структурной деревянной перемычки (фото : © Александр Радо | Dreamstime ).

Фермы против стропил: какие когда?

При рассмотрении преимуществ и недостатков решетчатых и стропильных крыш есть определенные ситуации, в которых одна явно превосходит другую.

Вы должны использовать фермы, когда

• До строительной площадки легко добраться, так как для доступа к ней вам понадобится грузовой автомобиль.

• Вам не нужно готовое чердак (то есть это может быть пространство для ползания, и его не нужно использовать как реальное складское или жилое пространство).

• Низкие затраты — важный фактор.

Следует использовать стропила, когда

• Вы хотите использовать чердак как жилое или складское помещение и хотите, чтобы он был больше.

• Сложнее добраться до дома (например, в горах или вдали от электросети).

Если бы кровля из стержней или стропильных ферм была идеальной, нам не нужно было бы обсуждать, какая из них лучше.При выборе типа крыши важно учитывать бюджет, сроки и местоположение вашей постройки.

Сноска: главная фотография этой статьи сделана Авелем Чуклановым на Unsplash

.

.
