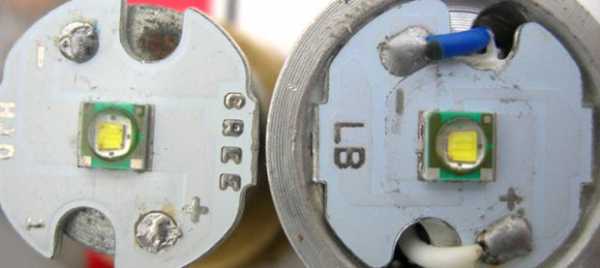

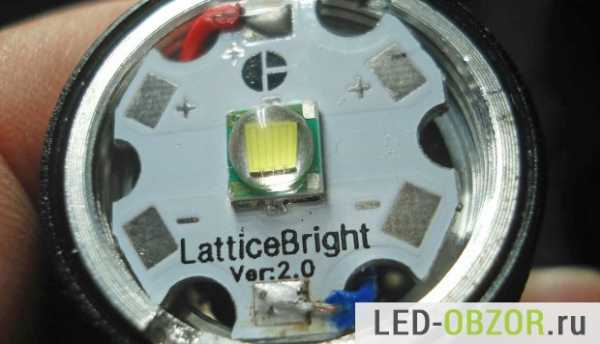

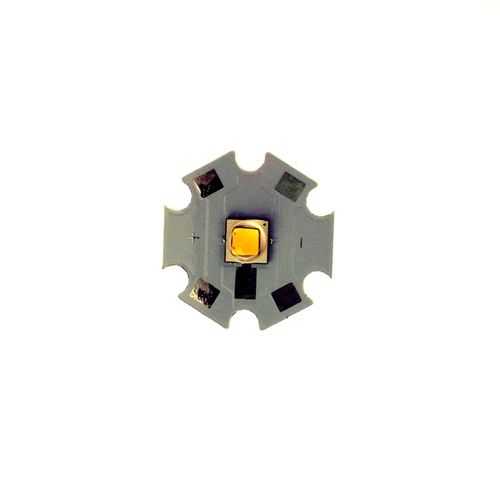

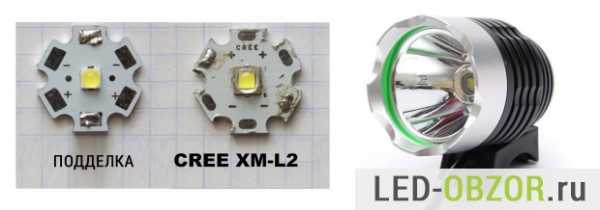

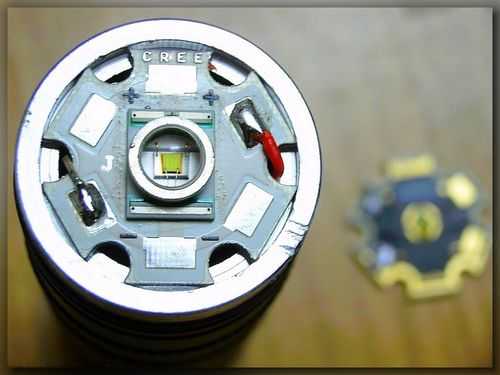

Потерпевший расскажет, что он обнаружил внутри фары для велосипеда. Наглядно покажет  отличия с комментариями.

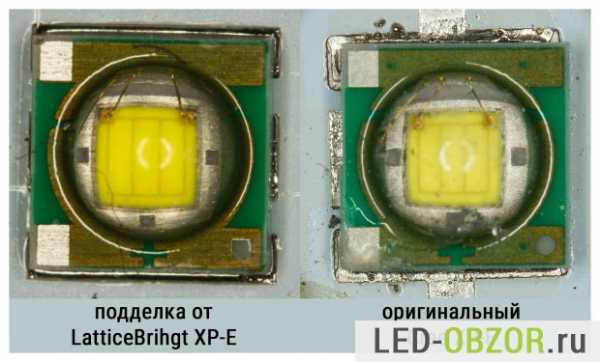

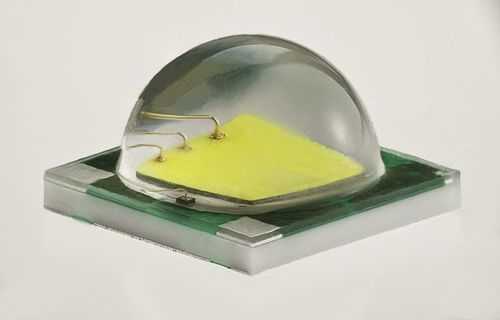

Оригинальные светодиоды Cree

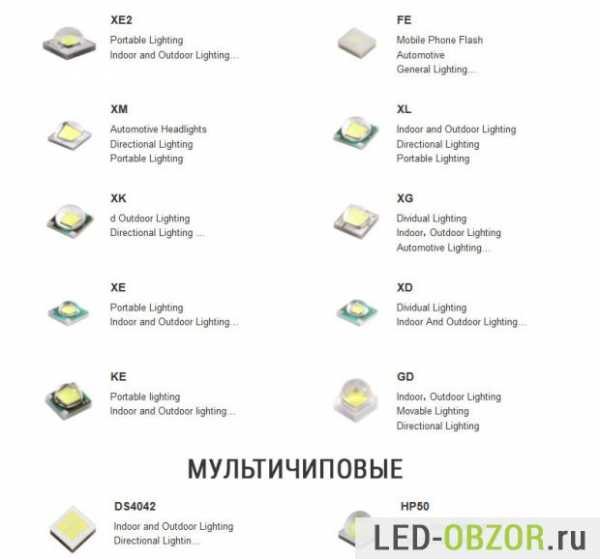

Модельный ряд  настоящих Кри достаточно большой, различные модификации и бины. Коллега расскажет и покажет основные визуальные отличия XM-L T6, XM-L2 U2 и XP-E Q5.

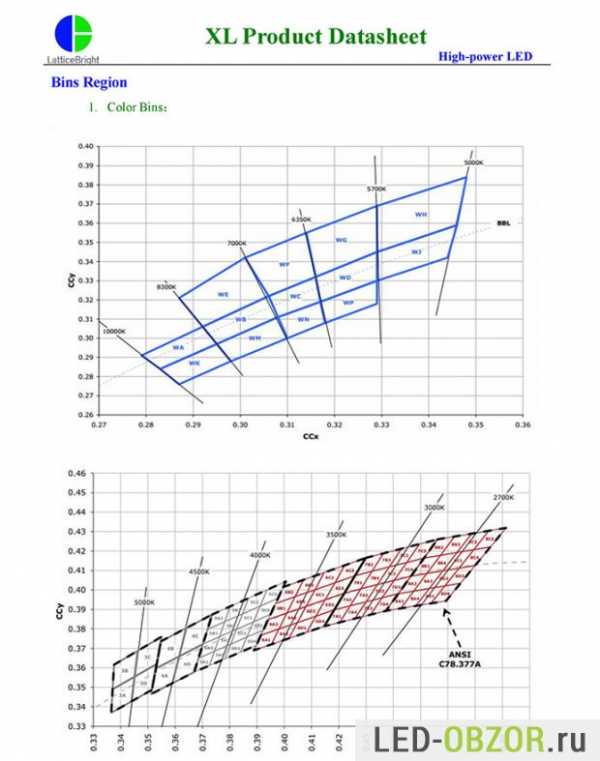

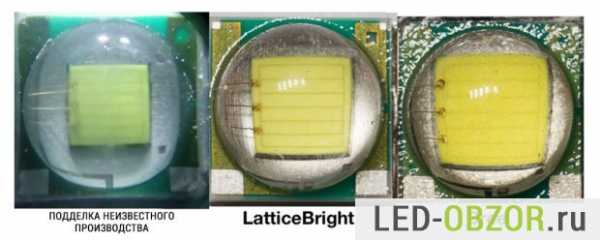

Спецификации на LatticeBright

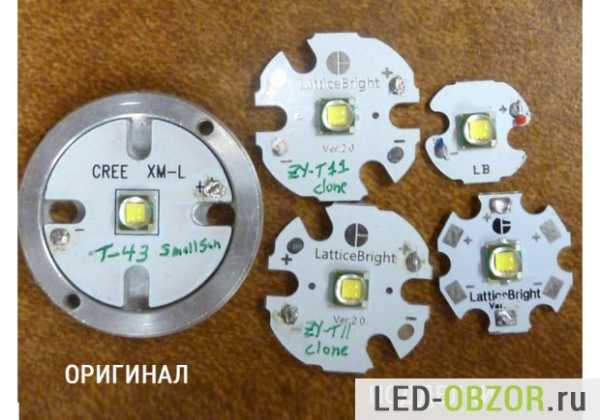

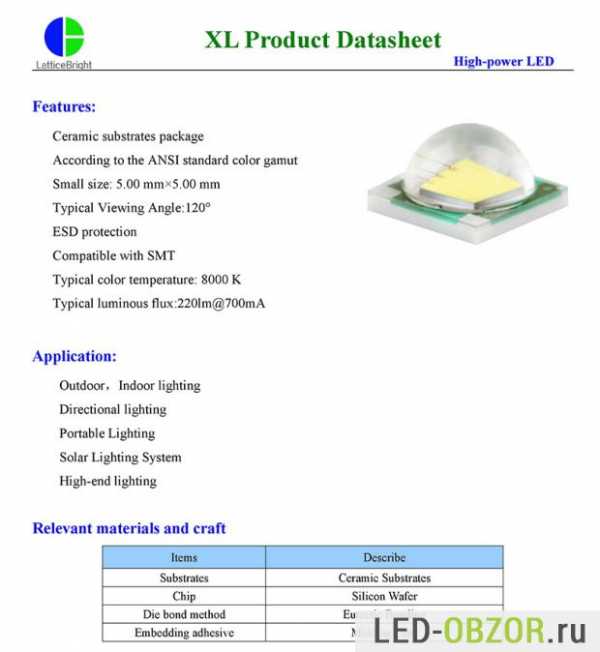

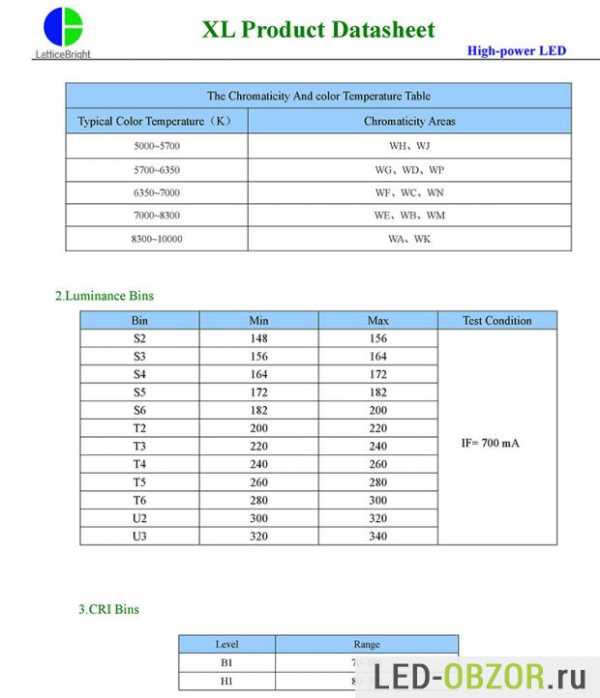

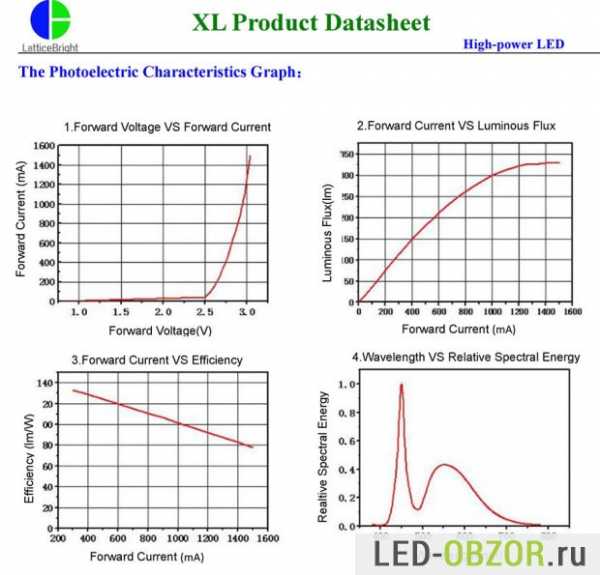

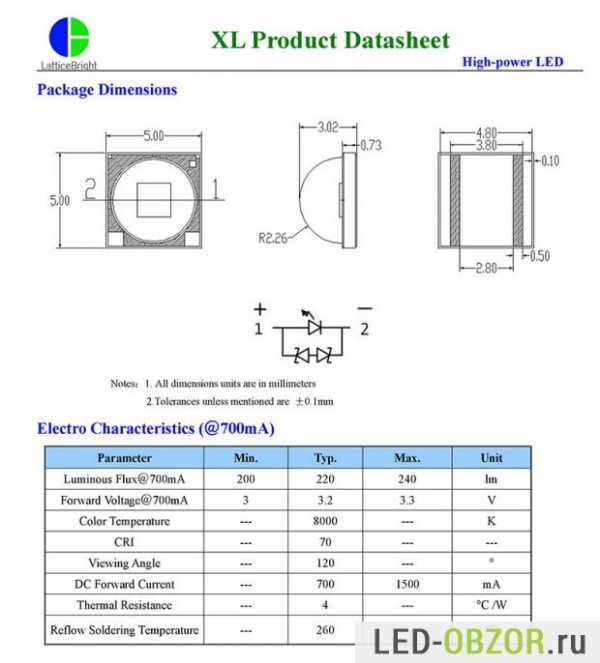

Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.

Информация по параметрам очень скудная:

• не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
• максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
• номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
• индекс цветопередачи очень низкий CRI70, при норме в CRI80;

Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.

Выводы

Единственное, могу порекомендовать отказаться от китайского ширпотреба, если вы ищете качественные товары. С вероятностью в 50% вам подсунут барахло.

А в остальном вы получите товар, который соответствует потраченной сумме. Стоит не дорого, светит не долго. Не стоит надеяться на чудо, что вам повезет и за копейки вы купите настоящие led чипы.

led-obzor.ru

Технические характеристики мощных светодиодов CREE

Американская компания CREE является ведущим производителем твердотельных источников света. Разработанные и выпускаемые ею светодиоды семейства XLamp серий XR, XP, MC отличаются высокой эффективностью и экономичностью, что позволяет создавать на их основе современные технологичные и экологически безопасные осветительные приборы.

Итак немного расшифруем обозначения.

Например на фонаре написано: светодиод CREE XP-E R2

CREE — естественно название производителя диода

XR-E, у CREE бывает XP-E, XP-G, у других фирм встречается P4, P7 и т.д. — это обозначение самого диода.

R2 — бин яркости. Бин показывает, сколько люмен выдает светодиод при потреблении 1 ватта энергии, для светодиода это ток 350 мА. В английском языке этот параметр называется flux bin. На сегодняшний момент встречаются Q2, Q3, Q4, Q5, R2, R3, R4, R5, S2. В таблице ниже видно, сколько люмен с какого диода можно получить.

Q2-Q5 и R2 есть у XR-E диодов, у R2, R3 — есть у XP-E, R4-R5 и S2 — только у XP-G.

В чем основная разница, кроме яркости?

XR-E — самый старый и встречающийся только моделях фонарей, которые довольно давно на рынке. XR-E внешне очень легко определить, у него большая полусфера покрывает диод, сам кристалл больше чем у последующих серий (для сравнения на XP серии это такая себе капелька, размер XP-E по сравнению с XR-E был сокращён на 80%. XP-E от XP-G отличается тем, что у Е — три полоски на диоде, у G серии — четыре, получается что площадь XP-G выше.

Следовательно, в одинаковых по размеру, строению отражателях самый дальнобойный является XP-E, так как у него самый маленький кристалл, и, самый маленький источник света, так как его легко сфокусировать в узкий луч, потом XR-E, а самый широкий луч у XP-G, не из-за размера кристалла, а из-за сложности фокусировки, об этом ниже.

Если диоды расположить по энергоэффективности от самого слабого к самому яркому, то получим XR-E — XP-E — XP-G, где последний самый энергоэффективный, см. таблицу ниже.

Казалось бы, если есть самый яркий и самый новый и эффективный диод XP-G, то почему все известные и уважаемые производители фонарей не спешат переходить на этот диод. Причина проста. Каждый диод требует специально спроектированный отражатель для получения приемлемого светового пучка.

Рассмотрим все серии. Если посветить фонарем на ровную стену, то увидим следующие артефакты:

У XP-E — идеальная картинка без каких-либо недостатков: хорошо и равномерно сфокусированный центральный пучок и ровная боковая засветка без провалов.

У XP-G при фокусировке с помощью отражателя может наблюдаться так называемая дырка от бублика, когда центральный пучок света представляет собой бублик с заметным потемнением внутри. Это не вина производителей фонарей, а особенность диода. Поэтому такие фирмы как Fenix, Jetbeam, Nitecore, Zebra, 4sevens не спешили обновлять свой модельный ряд, а другие в гонке за новинками либо ставили сильно текстурированный отражатель, либо вообще просто применяли отражатели для других типов диодов. Все это негативно отражается на фокусировке луча и дальнобойности фонарей. По мнению многих экспертов фонари на этом типе диодов проигрывают по дальности старым моделям на XP-E и XR-E.

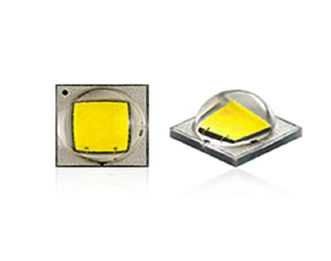

XM-L — является настоящим шедевром данной компании! Это новейшая разработка 2011 года! С момента изобретения данного светодиода 95% мощных фонарей строятся именно на нем! Данный диод обладает выдающимися характеристиками. Его яркость достигает до 1000 люмен при токе 3А !

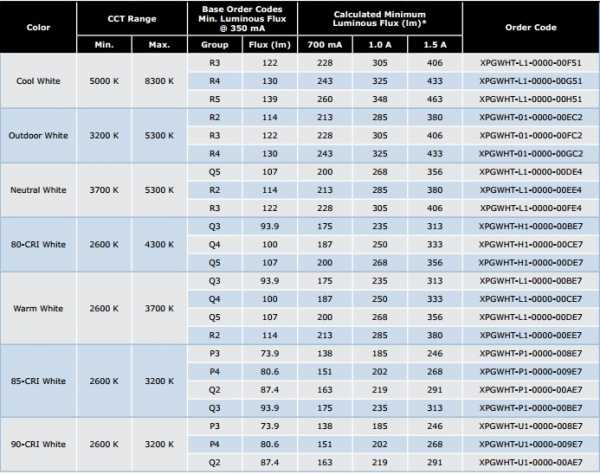

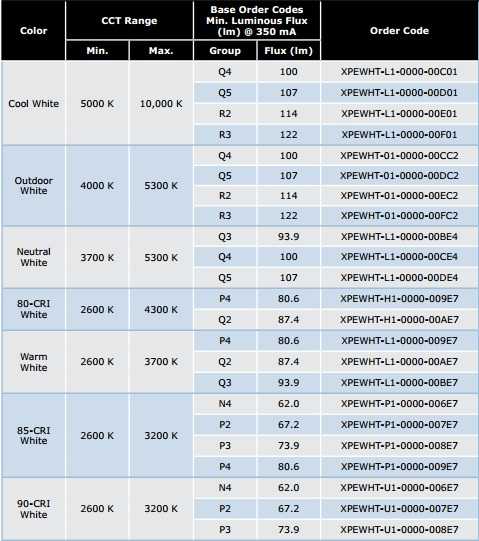

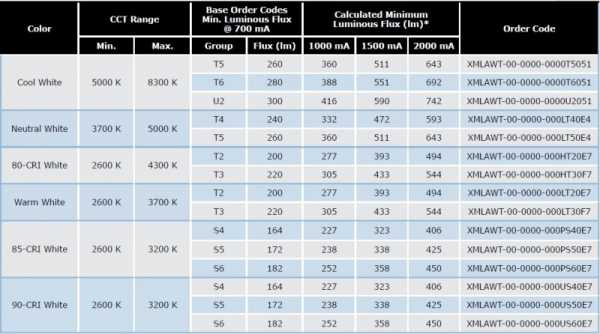

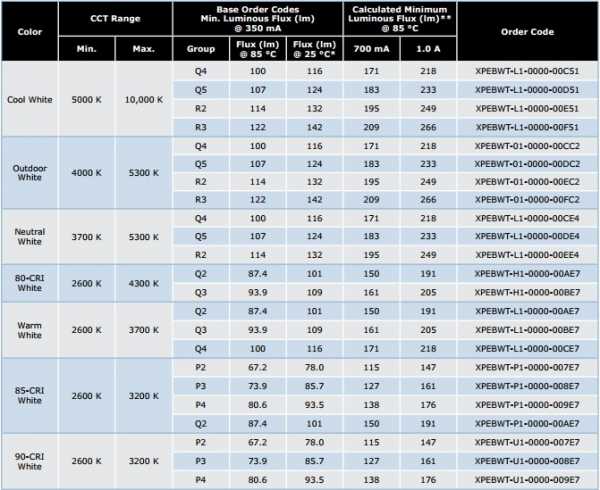

В таблице представлены характеристики светодиодов, применяемые в фонарях.

XP-E

XP-E2

XP-G2

XM-L

fonarik.com

Светодиоды Cree (Q5, XP-E, R3 и др) – технические характеристики и их описание

Выбирая фонарь, каждый хочет, чтобы его световой поток был ярче, а срок службы дольше. С появлением светодиодных приборов в какой-то степени эти желания были удовлетворены, ведь по сравнению с лампами накаливания параметры светопотока и долговечности LED-устройств значительно выше. И все же всегда хочется чего-то лучшего.

И вот, в начале 21-го века американская компания «Cree» презентует новейший мощный светодиод на базе карбида кремния, совершая прорыв в сегменте LED SMD-компонентов. Новейший светодиод имеет необычно яркое свечение и несмотря на малые размеры, присущие SMD-элементам, обгоняет их по всем параметрам. Так что же представляет собой подобный чип?

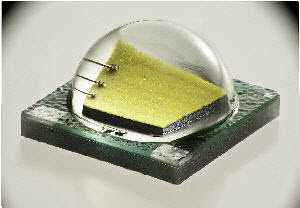

По внешнему виду подобные светодиоды выглядят как обычный чип, накрытый прозрачной полусферой. Собственно, на этом описание его схожести с другими SMD-компонентами и заканчивается.

Характеристики светодиодов

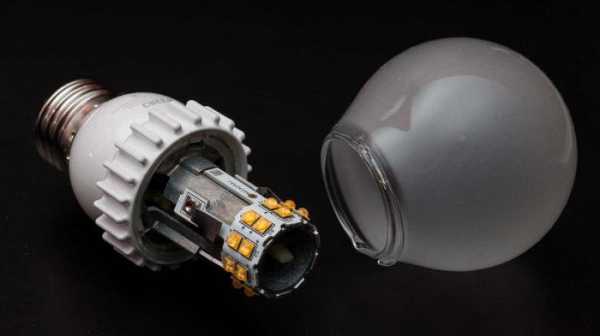

Бытовая лампочка на основе светодиодов Сree

На некоторые характеристики подобных элементов необходимо обратить особое внимание. Конечно, первое, на что обращает внимание потребитель при приобретении подобного продукта – это яркость, т. е. сила светового потока, качество цветопередачи, обзор, который они дают при освещении, а также температура цвета.

Линейка светодиодов Cree насчитывает примерно восемь основных видов, различных между собой по яркости. Это T5 (260–280 лм), T6 (280–300 лм), U2 (300–320 лм), который можно определить как самый мощный, Q2 (87–94 лм), Q3 (94–100 лм), Q4 (100–107 лм), Q5 (107–114 лм), R2 (114–122 лм) и Cree R3 (световой поток у него немного сильнее, чем у R2).

Самым распространенным из перечисленных светодиодов является Q5, который и представлен большим количеством разновидностей. Конечно, для мощных фонарей лучшими характеристиками обладают чипы T6 или U2, но для бытового использования в домашних условиях более оптимальными являются SMD-компоненты серии Q.

Кроме силы светового потока на подобных светодиодах проставляется и BIN (маркировка) оттенка. Как и в любых LED-элементах, он может быть теплым, нейтральным и холодным. Дополнительно у световых устройств Cree присутствует и природный оттенок цвета. Если смотреть по температуре, то у некоторых современных моделей холодного белого цвета она может достигать 8 000 К.

По качеству цвета есть еще один параметр, обозначающийся CRI. Он показывает правильность передачи по сравнению с цветовым источником, считающимся идеалом, т. е. абсолютно черным. За максимум принят показатель CRI, равный 100, следовательно, его минимальная отметка – ноль. У Cree LED этот показатель находится в диапазоне 75–85, но у некоторых моделей достигает и 90 или немного больше.

Как выбрать диоды Cree

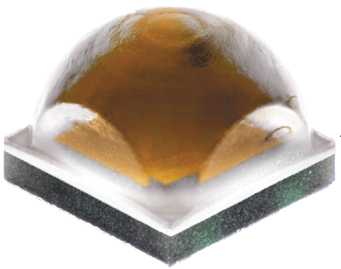

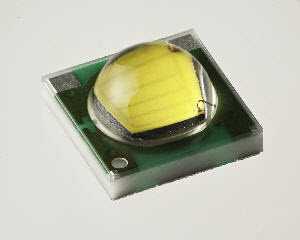

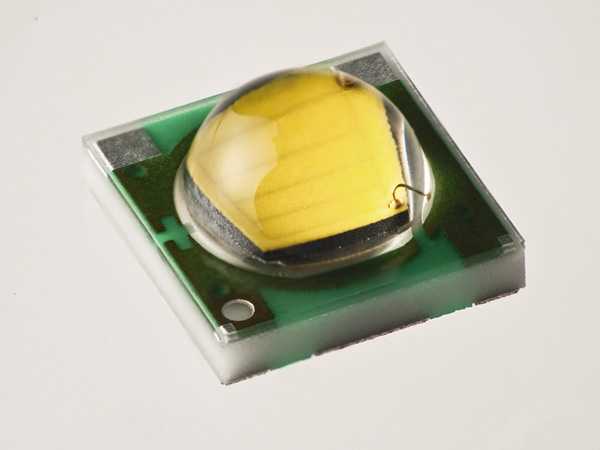

Внешний вид светодиода Cree

Как уже упоминалось, оптимальным выбором для домашнего использования является светодиод, классификация которого маркирована как Q. Из этой линейки наиболее яркое и в то же время мягкое свечение вырабатывает Cree Q5 LED.

Подобный чип относится к более старой модели, выпускаемой этой фирмой, маркирующейся как XR-E. Также есть такие модели, как XP-E, XP-G и XM-L.

Кстати, XM-L является по своей сути уникальным изделием, разработанным сравнительно недавно, в 2011 году. С того времени, как оно было изобретено, около 90% мощных фонариков изготавливаются именно на таком светодиоде. Сила его светового потока может достигать 1 000 лм.

Но, возвращаясь к серии Q, нужно отметить, что хотя эти светодиоды и не являются самыми мощными из всех моделей, представленных фирмой Cree, но все-таки очень востребованы благодаря своим особенностям.

Мощность подобных LED-приборов составляет 1–3 ватта. Цветовая гамма разнообразна, т. к. есть и многоцветные их разновидности. Световой пучок зависит от устройства отражателя, а потому подобные светодиоды, в том числе и Cree Q5, бывают установлены на подсветке зданий и сооружений. Также подобными характеристиками обладают чипы Cree XP-E, XP-E R3, Cree XR-E Q5, который более похож по параметрам на XP-E Q 5, но является более старой моделью, однако по-прежнему пользующейся спросом.

Ультра яркие High-Brightness

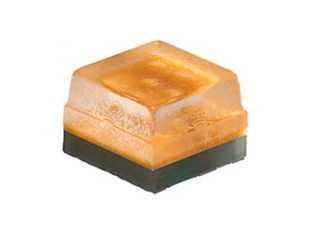

Ультраяркий светодиод Cree серии CLX

Среди этой группы светодиодов из общего ряда выделяются определенные элементы, маркированные как CLX. Могут быть как в белом, так и в цветном исполнении. Количество пар анод-катод обуславливает цветовую гамму излучаемого свечения, т. е. при наличии одной пары светодиод будет светить лишь с одним оттенком, ну а три пары обеспечат свечение всеми расцветками. По своей сути это 3 RGB-элемента, скомпонованные в один корпус.

Также интересна и модель Р4. Такие LED-компоненты созданы для излучения направленного света, что позволяет использовать их для подсветки рекламных щитов и т. п. Они тоже имеют одноцветное и многоцветное исполнение.

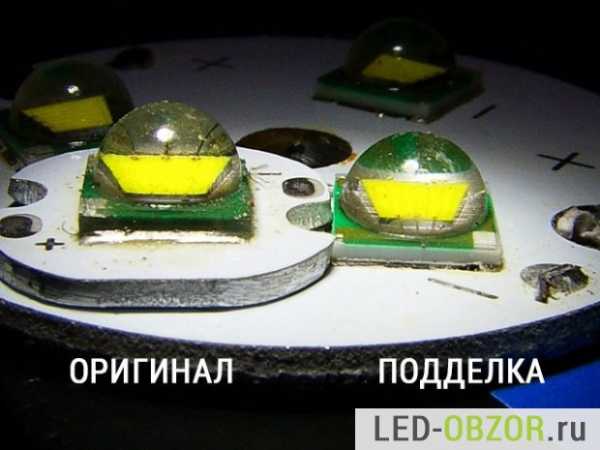

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.

lampagid.ru

Светодиоды CREE

В данный момент производители фонарей используют светодиоды 4-х основных фирм: американской CREE, корейской SSC(Seoul Semiconductor), американской Luminus и японской Nichia.   Наибольшим разнообразием отличаются светодиоды CREE, они же пользуются наибольшей популярностью и используются в 90% фонарей. CREE XLamp MC-E   светодиод большой мощности, аналог SSC P7. Применяется в фонарях со световым потоком от 400 до 900Лм. (Внешне, неопытному пользователю эти светодиоды практически не отличить). Как и SSC P7, стал вымирающим видом — с появлением светодиода XM-L CREE XLamp XR-E   светодиод средней мощности, с максимально достижимым световым потоком до 250Лм. Используются в недорогих фонарях малой и средней мощности. Очень популярен благодаря невысокой цене и небольшому энерго потреблению. Фонарик на таком светодиоде может работать достаточно долго от одной обычной АА или ААА батарейки при световом потоке около 100Лм. В фонарях с световым потоком более 100Лм часто используют комбинированное питание: либо 3хААА батарейки либо 1 Li-ion аккумулятор. Это позволяет пользоваться фонариком от обычных батареек, не докупая достаточно дорогую пару: Li-ion аккумулятор + зарядное устройство.  Так как светодиод имеет небольшие размеры – то хорошо поддается фокусировке, и используется в большинстве линзовых (фокусируемых) фонарей. CREE XLamp XP-G   светодиод средней мощности, с максимально достижимым световым потоком в 320Лм. Номинальная эффективность светодиода 93Лм/Вт. Используется в фонарях средней мощности. Как правило фонари на это диоде имеют питание от одного Li-ion аккумулятора, так как емкости обычных батареек уже не хватает для поддержания нужной яркости. Используется как компромисс между более «прожорливым» XM-L и более слабым XR-E, когда нужно получить хорошую яркость и одновременно длительное время работы от одного заряда аккумулятора.  В линзовых фонарях практически не используется CREE XLаmp XM-L    этот светодиод стал настоящим прорывом в мире фонарей: — большой диапазон светового потока от 250 до 1100Лм; — отличное КПД даже при работе на четверть номинальной мощности; — невысокая цена;  Светодиод CREE XM-L вытеснил с рынка фонарей большую часть использовавшихся ранее светодиодов (например SSC P7, CREE MC-E, Luminus SST-50). После появления фонарей на 3-х и более XM-L диодах, свои позиции сдал диод Luminus SST-90, фонари на котором считались самыми яркими среди серийно производившихся. Более того, яркость светодиодных фонарей на нескольких XM-L диодах сравнилась с яркостью фонарей на ксеноновых лампах. Применение XM-L в лизовых фонарях (фонарях с фокусировкой луча), было продиктовано одним большим недостатком зумов на XR-E диоде — малой яркостью при широком луче (максимальной расфокусировке). Яркости классических XR-E линзовиков катострафически нехватает на нормальное освещение большого равномерного круга засветки. А ведь вся идея линзового фонаря состоит в его универсальности — возможности хорошо светить и далеко и вблизи. Проблему решали в основном путем уменьшения максимального угла раскрытия луча таких фонарей (то есть широко такой фонарь все равно не светил). С появлением XM-L диодов, эту проблему удалось решить. Так как эти диоды намного ярче, они обеспечивают достаточную яркость при широком луче. Однако, ошибочно считать что линзовый фонарь на XM-L диоде будет иметь бОльшую дальность луча. Особенности строения светодиода XM-L не позволяют достаточно хорошо сфокусировать луч обычными способами. Большая часть светового пучка при фокусировке теряется на внутренних стенках фонаря. Из за этой особенности, линзовые фонари на ХМ-L не превосходят но и не уступают по дальности луча классическим зумам на XR-E диодах.       CREE XLаmp XM-L2       В 2013 году компания CREE представила новый мощный светодиод XM-L2. Корпус XM-L2 размером 5х5 мм и идентичная посадочная площадка предыдущей версии светодиода позволяют использовать его без каких-либо дополнительных затрат, а увеличение световой отдачи делает светильник эффективнее более чем на 10%. Несмотря на очевидные преимущества, стоимость XM-L2 ниже стоимости своего предшественника. Производственный отбор светодиодов XM-L2 осуществляется при температуре перехода кристалла 85°C, что существенно упрощает оценку параметров светодиода в рабочем режиме. Максимальный рабочий ток нового светодиода 3 А, при котором световой поток достигает 985 лм (бин U2), при светоотдаче 100 лм/Вт. Световая отдача такого светодиода на номинальном токе 700 мА составит 150 лм/Вт. Светодиоды XM-L2 выпускаются в диапазоне белого цвета от 2700 К до 8300 К. Основная сфера применения – уличное, архитектурное и промышленное освещение. В настоящий момент, на складе присутствуют светодиоды нейтрального и холодного белого цветов. CREE XLаmp XP-L       Однокристальный светодиод компании Cree серии XP-L – мощный (10 Вт), но, пожалуй, самый миниатюрный в своем классе. Светодиод выполнен в том же форм-факторе, что и приборы других популярных серий – XT-E и XP-G, что позволяет без проблем применить светодиоды XP-L в изделиях, разработанных для других серий. Высокая плотность излучения позволяет повысить светоотдачу, при этом уменьшив размер и стоимость конечного изделия. Размер нового светодиода 3.45х3.45 мм – стандартный типоразмер светодиодов производства компании Cree. В этом факте не было бы ничего примечательного, если бы не одно обстоятельство – мощность этой «крошки» достигает 10 Вт! До выхода этого прибора самыми маленькими представителями класса 10-ваттников были светодиоды семейства XM-L размера 5х5 мм (более чем в два раза превосходящие XP-L по площади).     Фирма Luminus специализируется на производстве исключительно сверхмощных диодов, и представлена на рынке светодиодных фонарей двумя моделями SST-50 и SST-90 Luminus SST-50 — сверхмощный светодиод с максимально достижимым световым потоком в 1300Лм. Используется в свермощных дальнобойных фонарях. Выигрывает у CREE XM-L в максимальной яркости, но проигрывает в КПД и стоимости. Luminus SST-90 — сверхмощный светодиод с максимально достижимым световым потоком в 2300Лм. До недавнего времени самые мощные серийные светодиодные фонари использовали именно этот светодиод. Да и сейчас, если вам необходим самый мощный фонарь на одном светодиоде, то SST-90 пожалуй единственный распространенный вариант.  С появлением фонарей на нескольких XM-L диодах, SST-90 увернно сдает позиции. Фонарь на трех XM-L диодах превосходит фонарь на SST-90 в яркости, во времени работы от одного заряда и значительно привлекательнее по цене.

fonariki.ru

Светодиоды cree

Оценив все перспективы светодиодов, американская компания CREE вложила немалые средства в их производство и сейчас является мировым лидером в этой области. Сверхяркие и мощные светодиоды CREE смогли заменить лампы накаливания в подавляющем большинстве осветительных приборов, при этом технологии освещения постоянно совершенствуются.

Содержание статьи

Основная классификация

светодиод CREE

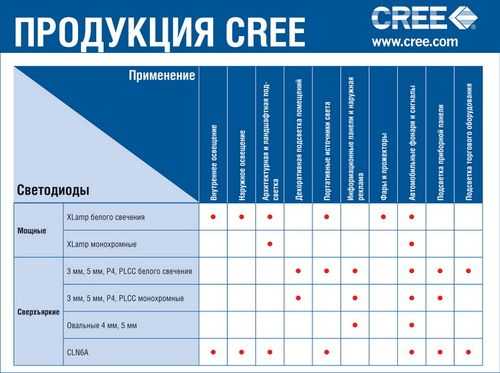

На правах «законодателя моды» компания CREE создала собственную классификацию светодиодов, разделив их на две категории:

• сверхяркие High-Brightness;
• мощные XLamp.

Помимо этого она выпускает множество видов осветительного оборудования и материал для подложки мощных светодиодов – полупроводниковые кристаллы карбида кремния.

Каждая из двух главных групп делится на подгруппы, имеющие собственную кодировку и характеристики. По мере того как в массовое производство внедряются новые разработки, количество подгрупп увеличивается.

Так, в конце 2012 году появился светодиод CREE XM L2, относящийся к группе мощных светодиодов. Он выпущен на платформе новейшей модификации карбида кремния, имеет повышенную на 20% яркость и светоотдачу по сравнению с предыдущей моделью XM L. При этом мощность и потребляемый ток остались неизменными.

Иными словами компании удалось создать более эффективный прибор, сохранив при этом уровень потребляемой энергии. Данная модель применяется для создания направленного освещения.

светодиод CREE

Отличие между сверхяркими и мощными светодиодами CREE

Сверхяркие

Как пишет сам производитель, сверхяркие светодиоды были созданы для качественных полноцветных видеоэкранов и рекламных щитов, для подсветки, для архитектурного и декоративного освещения. Их рабочий ток составляет от 30 до 50 мА.

На сегодняшний день сверхяркие светодиоды CREE насчитывают шесть подгрупп. В их число входят:

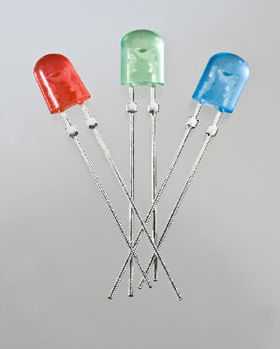

• модели P2, у которых круглое или овальное сечение корпуса с диаметром 4 и 5 мм;

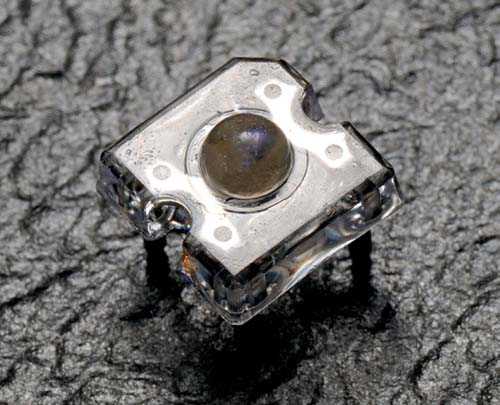

• модели P4, у которых квадратное сечение корпуса, предназначенное для монтажа в отверстия; выпускаются цветные и белые;

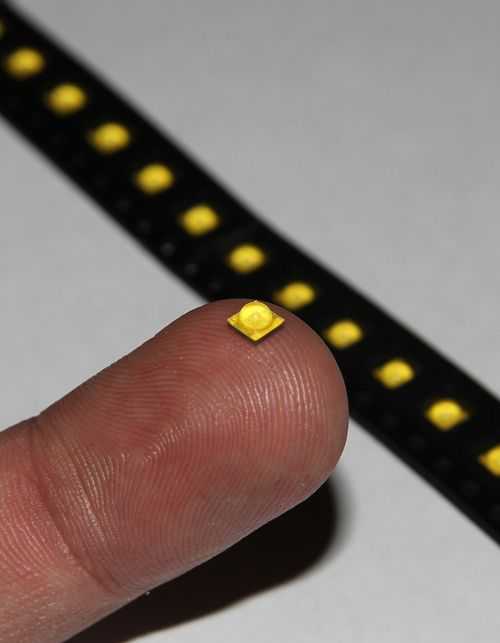

• SMD светодиоды цветные и белые.

Мощные

Мощные модели XLamp CREE рассчитаны на ток, превышающий 350 мА. Они широко используются во всех сферах жизни, заменяя лампы накаливания и газоразрядные лампы.

Моделей мощных светодиодов довольно много. Они отличаются друг от друга яркостью, направленностью светового потока, эффективностью и другими характеристиками. Несмотря на то, что CREE регулярно выпускает обновленные виды светодиодов, старые модели не остаются забытыми, поскольку имеют свои достоинства.

Например, XR-E — это более прогрессивные и мощные светодиоды CREE по сравнению с XR-C. Они рассчитаны на больший ток и обладают лучшими световыми и цветовыми характеристиками. Но у них отсутствуют модели красно-желтого свечения, к тому же стоимость их больше при одинаковой интенсивности излучения. Получается, что в некоторых условиях выгоднее покупать ранние модели, чем гнаться за новинками.

Характеристики светодиодов CREE

Прежде чем монтировать светодиодные чипы на плату или в корпус, их бинируют. Это понятие означает всего-навсего сортировку по самым главным параметрам чипа: яркости, цветовой температуре и, для цветных моделей, по длине волны.

Каждой партии чипов присваивается свой бин, поэтому выпускаемые компанией CREE светодиоды, помимо модели, характеризуются еще и значением бинов.

Яркость

Для определения яркости у CREE существует своя собственная таблица. В ней бины обозначаются латинскими буквами, рядом с которыми могут стоять цифры. Увидев на лампе маркировку Q3 или Q5 и заглянув в таблицу, можно узнать, какова яркость светодиода.

Следует помнить, что для разных подклассов у CREE имеется своя шкала яркости.

Рассмотрим самые распространенные кодировки.

В характеристиках также часто встречается ссылка на американскую систему стандартизации ANSI.

Если вы хотите выбрать яркий источник, то можно остановиться на среднем показателе Q5 или T6 (для лампы XM-L). Но если вы колеблитесь между T6 и U2, то следует помнить, что U2 дает более яркий свет.

Оттенок и цветопередача

Помимо яркости компания маркирует свои лампы бином оттенка. Этот параметр аналогичен цветовой температуре. Наиболее распространенными являются теплый, нейтральный, природный и холодный оттенки.

Встречаются современные модели, излучающие холодный белый свет цветовой температуры более 8000К. Теплый белый свет светодиодов CREE соответствует примерно 2600-3700К.

Параметр CRI показывает качество цветопередачи, то есть насколько правильно передается цвет в сравнении с идеальным источником (абсолютно черным телом). При максимально качественной цветопередаче CRI=100, при максимально неправильной CRI=0. Обычно у источников белого света значение цветопередачи варьируется от 75 до 85, хотя встречаются значения большие 90.

Выбор светодиода

Те покупатели, кому в освещении важна цветопередача и состав спектра, могут вполне остановиться свой выбор на светодиодах CREE с бином яркости Q3 или T5 и с высоким показателем CRI, при этом обратив внимание на оттенок света.

Если же вы хотите как можно ярче освещать пространство, то лучше всего приобретать мощные светодиоды с высоким бином яркости. Стоимость их будет больше, но зато вы останетесь довольны результатом. Такие источники, кстати, подойдут и тем, кто плохо различает цветовые оттенки.

Наиболее выгодно приобрести светодиод можно в том случае, если обратить внимание на все его показатели, а также узнать, как рекомендует его использовать сам производитель. Компания CREE уделяет этому отдельное внимание и всегда делает подробные описания своего товара.

le-diod.ru

Характеристики светодиодов CREE XR-E, XP, XM-L

✔ Купить мощные аккумуляторные фонари на диодах XM-L T6, U2 и диодах XM-L2 T6, U2, U3, можно в нашем магазине по этой ссылке ✔

Проблема выбора светодиода стоит остро в связи с их широким ассортиментом и безграничным диапазоном цен. Технология производства и параметры LED ламп ускоряются очень быстро. Трудно угнаться за новинками, еще трудней разобраться в том, какой диод лучше, какой новее и что следует покупать в том или ином случае.

Безусловно, выбирать источник света следует исходя из потребностей. Если вы фанатик новинок и любите померяться длиной и шириной луча в компании единомышленников, естественно, вам необходимы последние суперяркие новинки. Для охотников, рыболовов, дайверов и прочих любителей активного времяпрепровождения важны яркость, фокусировка или рассеянность луча, его цветовой оттенок.

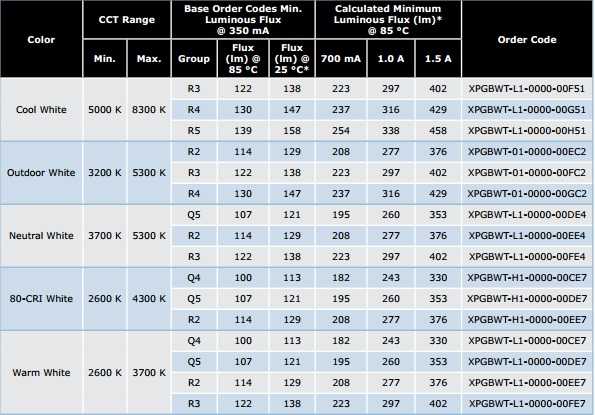

Расшифровка бин-кодов светодиодов

При производстве светодиодов им присваиваются бин-коды. На первый взгляд эта абракадабра не говорит ни о чем. Лишь зная классификацию, становится совершенно понятно, какой диод находится перед вами. Бин светодиода включает данные о конструкции корпуса, подгруппе цвета, оттенок цвета, код яркости. Имеются дополнительные цифры, относящиеся к внутреннему производственному коду, для пользователя они не имеют ценности.

Например:
XPGWHT-L1-1C0-R5 — это диод с корпусом XPG, цвет — WHT (белый), подгруппа L1— белый, 1C0 — оттенок по таблице ANSI, R5 — код яркости (139-148 люмен при 350 мА).

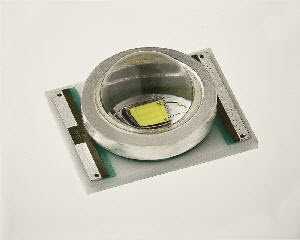

Cree XLAMP XR-E

Часто встречающийся, но довольно устаревший светодиод. Представляет собой небольшой кристалл с защитной стеклянной линзой, установленный на подложке, которая выполняет функцию теплоотвода и служит основой для контактов.

Мощность светового потока зависит от кода яркости и находится в диапазоне от Q2 (от 87,4 до 93,9 люмен) до R2 (от 114 до 122 люмен) притоке 350 мА. Как правило, диод такого класса используется в недорогих фонариках. Максимальная температура светоизлучающего кристалла до 150 °С, при работе с максимальным током не более 1 А и напряжении не более 3,9 В.

Выпускаются в цветовых оттенках:
теплый белый — 2700-3600°К;
нейтральный белый — 3700-5000°К;
холодный белый —5000-10000°К.

Cree XLAMP XP

• XPE. Эта серия пользуется особой популярностью за счет сочетания надежности конструкции, повышенным характеристикам светоотдачи и приемлемой стоимости. Внешне кристалл имеет большие размеры, чем предыдущие серии, рефлектор неглубокий. Максимальная температура 150 °C, сила тока 1 А, напряжение 3,4 В. Cree XPE имеет более широкую температурную шкалу цветов, в шкалу введен оттенок «Outdoor white» с диапазоном 4000-5300°К. Это более естественный холодный белый цвет. Яркостные бины: N4, P2, P3, P4, Q2, Q3, Q4, Q5, R2, R3, это 144-280 Лм. Световая отдача 19-34 лм/Вт.
• XPC. Эта серия является модификацией XP-E с силой тока 0,5 А и напряжением 3,5 В. Цветовые оттенки и мощность светового потока находится в том же диапазоне, что и у прототипа. Световая отдача выше (35-59 лм/Вт), соответственно можно говорить о явном преимуществе по этому параметру. XPE и XPC используются в малогабаритных ручных фонариках.
• XPG. Светодиод нового поколения, отличающийся сверхяркостью и эффективностью. Имеет сравнительно большую площадь кристалла, может выдерживать до 1,5 А. Световая отдача оставляет далеко позади предшественников и находится в диапазоне от 90 до 139 лм/Вт. Максимальный световой поток 346-534 Лм. Цветовой оттенок делится на 4 группы. Классификация яркостных бинов: Q4, Q5, R2, R3, R4, R5, S2, S3 — определяется при токе в 700 мА. Диоды этого класса используются для мощных ручных, спортивных фонарей. Для дальнобойных, суперярких фонарей следует использовать новейшую систему XP-G2, обладающую большей светоотдачей при стандартных характеристиках.

Cree XM-L

Очень мощный светодиод (10 Вт), использующийся в профессиональных фонарях и стационарных источниках освещения. Кристалл имеет размеры в 2,5 раза превосходящие XPG, что обеспечивает широкий пучок света. Если использовать неглубокий рефлектор, то получается большое заливное пятно от фонаря. Световой поток при токе в 3 А может достигать 900 Лм. Максимальный световой поток, зависящий от бина яркости — 1008 лм. Классификация яркостных бинов определяется при токе в 700 мА, используются: S6, T2-T6, U2, U3 (аналог Cree J-A5).

Какой диод выбрать?

Если вам важны световые характеристики, то на марку светодиода можно и не смотреть, так как она определяет лишь конструктивные особенности. Нет необходимости покупать мощный диод Cree XM-L для фонарика-брелока, здесь достаточно и XPE. Для мощных и надежных источников света лучше подойдут XP-G, XP-G2, XM-L, XM-L2.

Цветовая группа — это дело вкуса. Оптимальным вариантов является нейтральный или естественный белый. Исключение составляют профессионалы, которые используют светодиоды в своей оптике и им важен спектральный оттенок.

Мощность фонаря зависит от источника питания, а вот яркость непосредственно от бинов. При токе 350 мА наиболее яркими будут Q5 и R2, при токе 700 мА — T6, S3 или U2, U3. Выбирая яркостные бины, учитывайте, что некоторые из них, например, U, могут работать только в холодном спектре, поэтому для фонарей с мягким, теплым светом лучше подобрать что-то их кодировки T.

underbuy.ru

отзывы про самые яркие и мощные, характеристики Т6, ХМ, ХМ 1, ХМ 12, ХР

Светодиоды успешно теснят не только привычные лампочки накаливания, но и куда более эффективные и энергосберегающие люминесцентные. Объяснений тому несколько: это и высокая экономичность, и замечательная долговечность, и независимость от количества включения и так далее. Cree – американская компания, по праву считающаяся лидером в этой области рынка, предлагает потребителям самые яркие и самые мощные светодиодные лампы, фонари, прожекторы и так далее.

Принцип работы светодиода

В чем секрет этих приборов? В обычной лампе накаливания источником света становится нагретая до очень высоких температур вольфрамовая проволока. В люминесцентной лампе источником оказывается газ, заполняющий корпус лампы, что, соответственно, обеспечивает куда более интенсивный светопоток.

Светоизлучающий диод – кристалл полупроводника, который при пропускании через него электрического тока, начинает генерировать видимое излучение. Причем цвет этого излучения зависит от параметров кристалла, и с помощью светофильтров цвета своего не изменяет.

Такое строение имеют и мощные светодиоды Cree. В первую очередь, оно означает безопасность, поскольку тело проводника ничего, кроме света больше не излучает, а само вещество абсолютно безвредно. Да и долговечность устройства явно выше, поскольку кристалл не раскаляется и не вступает ни в какие взаимодействия с окружающей средой.

По интенсивности светового потока диоды еще не догнали люминесцентные лампы. Но, судя по тому, каких успехов достигают компании-производители, эта проблема временная. На фото – светодиоды Cree T6.

Общие характеристики

Светодиоды Cree: Т6, XM, XM1, XM 12 и так далее, обладают всеми превосходными качествами светоизлучающих диодов и даже немного больше. Дело тут, конечно, не в самом кристалле, а в обслуживающей его части – драйвере и платформе. Для последней компания Cree используют новейшие модификации карбида кремния, что заметно сказывается на яркости и мощности приборов.

• Диоды сочетает высокую светоотдачу с экономичностью: соотношение мощности светового потока и количества потребляемого электрического тока можно смело считать лучшим.
• Долговечность – качественные светодиодные фонари, светильники и прожекторы от Cree рассчитаны на 30-80 тыс. часов работы, при работе устройства около 8 часов каждый день. Касается это устройств любого класса: T6, XM12, XM1, XP.
• Осветительные приборы совершенно безопасны и безвредны. При любом повреждении никакой опасности не возникнет. Однако утилизировать их все же нужно из-за электронного драйвера.
• Угол светового потока – обычные лампы, в том числе и люминесцентные генерирует ненаправленный поток, то есть часть света теряется на освещение воздуха вокруг светильника. Полупроводник генерирует направленный световой поток, причем его угол можно сделать вполне определенным – от 30 до 120 градусов. Фонари на светодиодах Cree при этом освещают дорожку точно под ногами, а не кусты и деревья вокруг, настольная лампа освещает строго ограниченный участок, а точечные светильники на потолке позволяют устроить самое сложное и яркое освещение.
• Цветовая передача – светодиоды белого света, конечно, в точности передают оттенки. Компания выпускает диоды любого цвета и любой цветовой температуры – нейтральной, холодной, теплой.

К недостаткам изделий можно отнести высокую стоимость приборов. Также недостатком является нестойкость к высоким температурам: корпус и драйвер прибора созданы так, чтобы отводить тепло, поскольку перегрев разрушает кристалл. Поэтому устанавливать светильники вблизи источников сильного тепла нельзя.

Также стоит помнить, что элементы не рассчитаны на работу с напряжением в 220 В. Диод потребляет постоянный ток, поэтому к розетке в 220 В, если речь идет о светодиодной плате, устройство можно подключать только через преобразователь.

Классификация диодов компании Cree

Свою продукцию компания разделяет на 2 основные группы, которые, в свою очередь, разделяются на подгруппы. Последних в связи с постоянным обновлением ассортимента становится все больше, однако общие качества группы при этом сохраняются.

• Сверхяркие High-Brightness – разработаны для подсветки в архитектурном и декоративном освещении. А также для использования в рекламных щитах и видеоэкранах. Нужная сила тока составляет 30–50 мА. Сверхяркие включают 6 групп. Главные из них:
  • P2 – с круглым или овальным сечением диаметром в 4–5 мм;
  • P4 – с квадратным сечением, предназначенные для установки в отверстия, есть цветные и белые диоды;
  • цветные и белые SMD светодиоды.
• Мощные XLamp – рассчитаны на силу тока в 350 мА и предназначены для замены газоразрядных и ламп накаливания – в люстрах, светильниках, фонарях и прочее. Это XM, XM1, XM12 , XP, T6 и так далее. Они отличаются друг от друга направлением светового потока, яркостью, мощностью, цветовыми параметрами и так далее.

При этом старые модели не исчезают, поскольку обладают своими преимуществами. Например, новые мощные модели XP отличаются лучшими световыми и цветовыми качествами. Однако в ряду отсутствуют красно—желтые диоды, а, значит, в определенных случаях будет выгоднее приобрести старую серию.

Характеристики диодов Cree

Прежде чем крепить диоды на плату или устанавливать в фонарь или светильник, устройства бинируют. Под этим подразумевается сортировка продукции по яркости свечения, цветовой температуре – нейтральный, холодный, теплый, и по длине волны для цветных полупроводников. Бин позволяет быстро классифицировать диод и понять, насколько он подходит для той или иной цели.

Конечно, наиболее интересной пользователю будет параметры яркости. В зависимости от группы диода светодиод Cree XM L и XR-E, XP-G, например, изучаются при разной силе тока.

Если необходимо хорошее освещение, то предпочтительнее выбрать Q5 или T5. Если же требуется высокая мощность, то нужны светодиод Cree XM l T6 или U2, причем последний окажется самым ярким.
