Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:
  • максимальное передаточное отношение клиноременной передачи – не более 6.
  • угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

где

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов


  1. Корпус клиноременной передачи (основание).
  2. Привод матрицы гранулятора.
  3. Ролики гранулятора.
  4. Загрузочный бункер.
  5. Электродвигатель АИР 100L8.
  6. Подвижная пластина крепления электродвигателя.
  7. Устройство натяжения ремней.
  8. Клиноременная передача.

Чертеж гранулятора.

Чертеж привода матрицы гранулятора.

  1. Корпус.
  2. Вал.
  3. Лопатка.
  4. Матрица.
  5. Шайба.
  6. Винт с внутренним шестигранником DIN 4762 - М8 х 20.
  7. Шайба пружинная стопорная DIN 128 - А8.
  8. Шпонка призматическая DIN 6885 - А8 х 7 х 22.
  9. Гайка DIN 44232 - М8.
  10. Винт с внутренним шестигранником DIN 912 - М8х1 х 30.
  11. Подшипник радиально упорный однорядный DIN 625 - 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
  12. Шайба стопорная DIN 6731 - 32.
  13. Гайка специальная DIN 1804 – М32х1,5.
  14. Шпонка призматическая DIN 6885 - А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Гранулятор для комбикорма своими руками

Все больше владельцев частных птицеферм и животноводческих хозяйств задумываются о покупке или создании гранулятора. Это устройство экономит затраты на кормление, а также обеспечивает животных более сбалансированным кормом.

Гранулятор можно сделать своими руками из мясорубки — такая модель довольно проста в использовании и пригодная для небольших хозяйств и частных подворий.

Польза гранулятора

Рыночная цена на гранулированный комбикорм всегда выше, чем на рассыпной даже с аналогичным составом. Это объясняется тем, что гранулированный корм лучше храниться и легче транспортируется, не боится перепадов температуры, повышения влажности и может находится под прямыми солнечными лучами.

Гранулированный корм также позволяет снизить себестоимость содержания птиц и животных и удешевить статью расходов на кормление.

Корма, пропущенные через гранулятор, консервируются, что позволяет снизить угрозу попадания в пищу опасных бактерий.  Животные и птицы получают сбалансированный корм и не имеют возможности выбрать только то, что им нравится, каждая гранула содержит сразу несколько компонентов. А витамины, стимулирующие вещества и микроэлементы, которые можно добавить к составу комбикорма, позволяют увеличить продуктивность фермы на 20 – 30 процентов.

Грануляторы для комбикорма можно купить в специализированном магазине, но все больше частных фермеров отдают предпочтение самодельным конструкциям. Производство гранулированного комбикорма также является неплохим бизнесом – излишек кормов можно продавать по рыночным ценам или же заниматься производством гранулированного корма по своему собственному рецепту.

Такой корм пользуется большим спросом, поскольку является более натуральным и чистым.

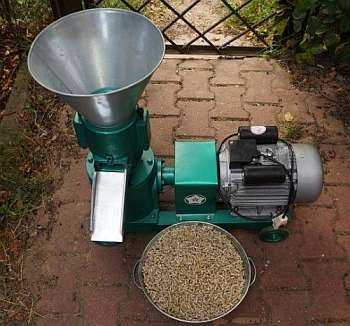

Гранулятор с матрицей, изготовленной самостоятельно

Гранулятор для комбикорма бытовой своими руками можно изготовить и с самодельной матрицей.

Для изготовления потребуется:

  • Двигатель,
  • Вал,
  • Диск, толщиной примерно 2 см,
  • Жестяные листы,
  • Металлические углы,
  • Болты для крепежа деталей,
  • Сварочный аппарат,
  • Линейка,
  • Штангенциркуль,
  • Набор гаечных ключей,
  • Перфоратор и болгарка,
  • Фломастеры,
  • Редуктор,
  • Металлический диск.

Изготовление матрицы

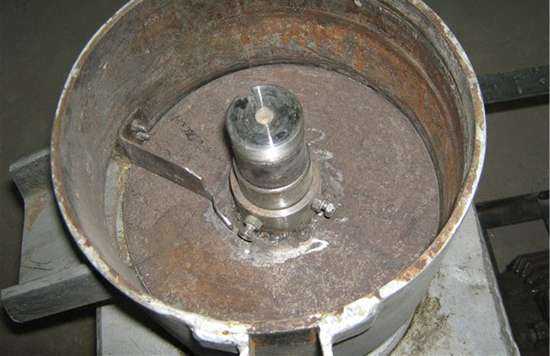

Для изготовления матрицы берется металлический диск, толщиной большей, чем 2 см. Чем больше площадь диска, тем выше производительность устройства.

В центре диска высверливаются отверстия с пазами. Для этого можно использовать дрель или токарный станок. Пазы обеспечат более плотную посадку матрицы. На матрице также просверливают конусовидные отверстия для выхода гранул.

Корпус устройства

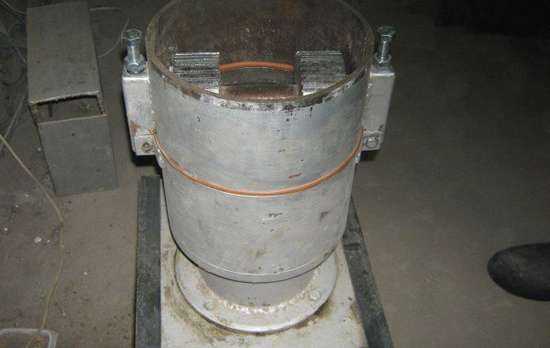

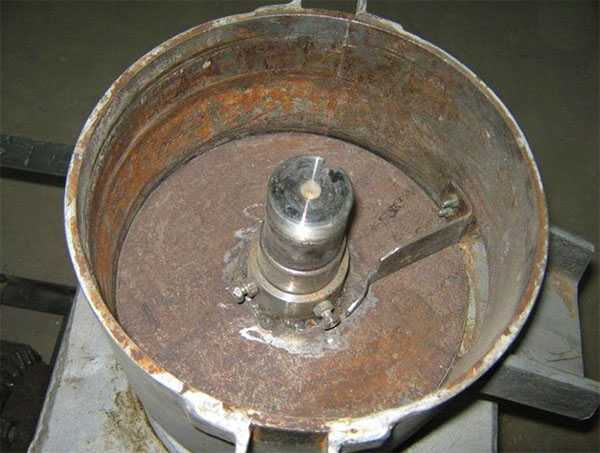

Корпус устройства изготавливается из отрезка трубы или жестяного ведра без дна. В верхнюю часть насыпаются составляющие комбикорма. В нижнюю часть корпуса после прохождения через матрицу поступает уже спрессованный готовый корм. Диаметр корпуса должен быть больше диаметра матрицы для более свободного вращения. В нижней части корпуса проделывается квадратное отверстие и под него помещается лоток для сбора готового корма.

Сборка гранулятора

Редуктор крепится внизу конструкции при помощи подшипников или муфты. Две части корпуса свариваются между собой с помощью ушек и специальных болтов.  Шестеренки и ролики матрицы монтируются в корпус. Раму корпуса изготавливают из уголков или швеллеров и устанавливают на гранулятор. Устройство крепится к станине. Последним устанавливается электродвигатель. После завершения работы гранулятор снаружи красится краской для металла для предотвращения ржавления.

Гранулятор комбикорма бытовой своими руками изготовленный по данной схеме функционирует за счет вращения матрицы. Вращение обеспечивается прочным креплением и приводом редуктора.

Гранулятор из мясорубки

Инструкция по изготовлению

Изготовление гранулятора комбикорма своими руками начинается с чертежей конструкции. Сделанные своими руками чертежи позволят не только сэкономить время, но и понять принцип работы гранулятора. Для примера можно использовать:

Как сделать гранулятор:

Гранулятор для комбикорма своими руками из мясорубки – одна из простейших моделей. Свой собственный небольшой гранулятор хорошо иметь даже частным подворьям с небольшим поголовьем скота и птицы. Это сэкономит затраты на корма и сделает кормление более сбалансированным и полезным.

Чтобы сделать гранулятор, понадобятся:

  • Устойчивая ровная поверхность,
  • Механическая мясорубка,
  • Токарный станок,
  • Сверла,
  • Два  шкива, для снижения оборотов двигателя и увеличения мощности,
  • Тонкая болванка для изготовления матрицы. Рекомендуемая толщина не более семи сантиметров,
  • Ремень,
  • Электродвигатель. Можно использовать двигатели от бытовых приборов.

Работа начинается с крепления ножей мясорубки к столу. Для этого в ножах проделываются отверстия и закрепляются болтами. Матрица — плотный диск с отверстиями, она изготавливается того же диаметра, что и решетка мясорубки. Для более плотного примыкания матрицы можно сточить ребра. Крышку делают с небольшим допуском на случай, если понадобится более толстая матрица. На крышке нарезаются канавки или привариваются кусочки проволоки для более легкого прикручивания. С наружной стороны матрицы крепятся ножи для нарезки готовых гранул. Последними монтируются два шкива, двигатель и ремень.  Ремень натягивается не слишком прочно, чтобы уберечь двигатель от перегрева и сгорания. Устройство готово к работе.

Читайте также

nalugah.ru

Гранулятор для пеллет своими руками чертежи

Производство комбикорма в домашних условиях

Производство комбикорма как бизнес привлекательный для малых инвестиций. Спрос –стабильный, потребитель покупает этот продукт десятками килограммами по розничной цене. Для запуска производства потребуется минимальный набор недорогого оборудования. А со временем можно быстро развиться до полноценной производственной полу-автоматизированной линии.

Комбикорм – это расходный продукт, в котором нуждаются фермы по производству мяса и молока и домашние хозяйства.

Бизнес по производству гранулированного корма для животных имеет высокую доходность, активную оборачиваемость капитала. Чтобы товар пользовался спросом, обеспечим его качество. Этот показатель в сельском хозяйстве чрезвычайно важен.

Хорошо усваивается корм – повышается скорость роста скотины, улучшается соотношение килограмма питания на килограмм мяса.

Чем выше качество комбинированных кормов, тем выше эффективность фермы. Но нужно решить еще одну задачу – снизить себестоимость продукта без потери качества. Покупать питание для сельскохозяйственных животных по высоким ценам будут единицы.

Что входит в состав комбикорма?

Основа гранулированного питания для животных – фуражное зерно.

Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене.

Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

Процент содержания клетчатки в разных кормах:

  • 30-35% — для кроликов;
  • 20-25% — для коров;
  • 15-20% — для свиней;
  • 10-15% — для кур.

В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е.

Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

  • в комбикорме много клетчатки, которая важна для нормального его усвоения;
  • происходит травление организма животного, что необходимо для полноценного развития;
  • корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает.

Как сделать самодельный гранулятор для комбикорма

Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

В производство травяной муки берется обычное сено.

Рекомендуется косить луговую траву, но можно люцерну и эспарцет. Скошенное сено сушится, измельчается и подается в гранулятор с другими компонентами.

Состав компонентов для животных и птиц

Компоненты и их соотношение зависят от типа питания сельскохозяйственного животного.

Кролики

Состав комбикорма для кроликов в домашних условиях:

  • молотый ячмень – 25%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 5%;
  • шрот подсолнечника – 20%;
  • травяная мука – 35%.

Недостаток клетчатки в рационе кроликов приводит к вздутию живота и падежу поголовья.

Этому сельскохозяйственному животному важно соблюдать систему травления пищи!

35% витаминной муки удовлетворяет суточную потребность животного в клетчатке. Приготовленный таким образом корм дает прирост мяса от 1 кг в месяц. Выживаемость кроликов повышается. Их все равно нужно кормить травой. Но к свежей траве, они слишком чувствительны: может попасться ядовитое растение, роса на травинках.

Свиньи

Комбикорм для свиней приготовленный своими руками, рецепт:

  • молотая кукуруза – 20%;
  • молотый ячмень – 20%
  • молотая пшеница – 10%;
  • шрот подсолнечника – 30%;
  • травяная мука – 20%;
  • поваренная соль – 0,2%.

В день свинья съедает 2,7-3 кг.

5,5 кг такого комбикорма дают 1 кг прироста чистого мяса. Для сравнения: обычного корма понадобится 7 кг.

Куры

Состав комбикорма для бройлеров в домашних условиях:

  • молотая пшеница – 25%;
  • молотый ячмень – 25%;
  • молотая кукуруза – 17%;
  • шрот подсолнечника – 15%;
  • травяная мука – 15%;
  • молотый ракушечник – 3%.

Шрота можно дать меньше, но не больше.

В противном случае повышается жирность курицы, несушки плохо несут яйца.

В рецепт комбикорма для бройлеров, сделанный своими руками, следует обязательно включить ракушечник. Это источник кальция, необходимого для усиления костей и формирования скорлупы. Где взять? Подойдет строительный блок ракушник, сделанный из морского дна.

Коровы

Рецепт комбикорма для коров:

  • молотый ячмень – 20%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 15%;
  • шрот подсолнечника – 25%;
  • травяная мука – 25%;
  • поваренная соль – 0,5%.

Комбикорм в рационе коров – не единственный вид питания.

Но в разведении животного он играет важную роль: повышается жирность молока, улучшается прирост чистого мяса.

Гранулированный комбикорм в домашних условиях

Для примера возьмем линию производства кормов из ячменя, кукурузы, шрота и травяной муки. В комплект линии входит только недорогое оборудование для производства комбикорма в домашних условиях:

Наименование оборудование Технические характеристики Вес и габариты Стоимость
Комбикормовый гранулятор Мощность двигателя – 2,2 кВт, 1500 об./мин; производительность – 60-130 кг/час Масса – 58 кг; размеры – 75 х 41 х 76 см 400$
Дробилка зерновых культур Мощность двигателя – 900 Вт; 4000 об./мин; производительность – 230 кг/час Загрузка бункера – 20 кг 280$
Маслопресс (для производства шрота) Мощность – 2 кв./час; производительность – 5 л/час Вес – 45 кг 400$
Сушилка 550$
Измельчитель для сена Мощность двигателя – 4 кВт Вес – 65 кг; размеры – 53,6 х 65,1 х 141,5 см 500$
Мотокоса Мощность – 1,7 кВт; 6000 об./мин Масса – 8 кг, размер бака – 1,2 л 50$

Таким образом, на начальном этапе понадобится 2190 долларов для обустройства производственной линии.

Плюс ежемесячные расходы на аренду помещения, электроэнергию и сырье.

Мини завод по производству комбикормов работает по следующей схеме:

  1. Покос луговой травы или люцерны.

    Просушка сена на сушилке, измельчение травяной муки.

  2. Дробление зерновых, кукурузы, ячменя.
  3. Прессование фуражных семян подсолнечника через маслопресс (маслобойку). На выходе – шрот и техническое подсолнечное масло с фузом.
  4. Отстаивание технического масла.

    Фуз можно засыпать в мешок из лавсановой ткани и положить под пресс.

  5. Загрузка ингредиентов в гранулятор – получение готового продукта.
  6. Дозировка всех компонентов по рецептуре состава необходимого для конкретного вида с/х животных.
  7. Прессование гранулятором сыпучих кормов для формирования легкоусвояемых гранул.

Пропорции берем в зависимости от типа корма.

Размер гранул можно изменить с помощью различных насадок.

Если средства на открытие собственного дела ограничены, можно некоторые компоненты на начальном этапе закупать. Впоследствии, когда появятся свободные средства, комплектуется полная линия.

Сегодня любой человек, вовлеченный в сельское хозяйство, хочет сделать это, чтобы как можно больше не зависеть от сторонних поставок.

И одно из устройств, которые позволят фермеру не зависеть ни от кого по отношению к кормлению животных, — это гранулятор домашних хозяйств. Купить бытовой гранулятор Сегодня это очень просто. В этой статье мы попытаемся определить, действительно ли это нужно.

Многие люди считают, что хороший корм не может быть дешевым. Но когда несколько десятков тысяч вложили в гранулятор, многие понимают, что эти деньги скоро будут оплачены, потому что теперь можно будет производить пищу из ничего.

Теоретически, в общем, когда он купил домашний гранулятор для корма, многие не только могут обеспечить свою еду продуктами питания, но также должны продавать излишки.

Но на практике все по-другому, и мы увидим, в чем проблемы.

Во-первых, купить гранулятор — это одно, но второй вопрос — найти отличную смесь. И хотя кажется, что вы смешиваете одни и те же продукты, которые присутствуют на фабричном корме, но вы понимаете, что он не работает так, как он производится. И все потому, что все регулируется граммами.

Во-вторых, внутренняя пища может быть хуже, чем на заводе.

Все дело в регулярности доз. Кроме того, гранулы могут разлагаться и превращаться в пыль, которую животные не будут есть. Кроме того, это может вызвать аллергические реакции.

В-третьих, когда смешанный корм готовят в производственных условиях, он затем проверяется на наличие всех необходимых элементов, минералов и витаминов.

И большинство из них не всегда могут купить некоторые из компонентов, которые приведут к корму кормов.

В-четвертых, при производстве смешанных кормов его качество проверяется специальной лабораторией на заводе. И кто будет проверять ингредиенты, которые использует фермер? Это означает, что никто не застрахован от того, что конечный продукт окажется просто нестандартным.

Как вы можете видеть, купить гранулятор для домашнего хозяйства — это.

Но решать эти типичные проблемы — это другое.

Гранулятор самостоятельно — Экспертный совет

Поэтому, прежде чем вы получите что-то подобное, вам нужно подумать, действительно ли это нужно. Но если вы все еще решите купить гранулятор, тогда вы можете сделать это с нами. Цены на эти устройства имеют один из самых низких на рынке, и ассортимент отличен. Здесь вы можете найти модель, которая вам действительно нужна.

Как сделать гранулятор для производства топливных пеллет своими руками

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

  • максимальное передаточное отношение клиноременной передачи – не более 6.
  • угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

где

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин).

Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

  1. Корпус клиноременной передачи (основание).
  2. Привод матрицы гранулятора.
  3. Ролики гранулятора.
  4. Загрузочный бункер.
  5. Электродвигатель АИР 100L8.
  6. Подвижная пластина крепления электродвигателя.
  7. Устройство натяжения ремней.
  8. Клиноременная передача.

Чертеж гранулятора.

Чертеж привода матрицы гранулятора.

  1. Корпус.
  2. Вал.
  3. Лопатка.
  4. Матрица.
  5. Шайба.
  6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
  7. Шайба пружинная стопорная DIN 128 — А8.
  8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
  9. Гайка DIN 44232 — М8.
  10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
  11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
  12. Шайба стопорная DIN 6731 — 32.
  13. Гайка специальная DIN 1804 – М32х1,5.
  14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Заказать чертеж

Поделитесь с друзьями!

Делаем пеллеты своими руками: Инструкция по изготовлению пеллет

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина.

Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы.

Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования.

Пресс-гранулятор с плоской матрицей: 3D-модель,чертежи, описание и принцип работы

Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа.

    Сушилку можно изготовить своими руками из металлической бочки.

  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей.

    Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих.

Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%.

Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей.

Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

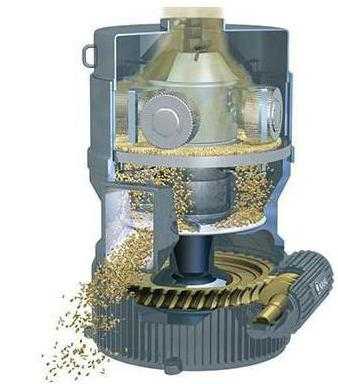

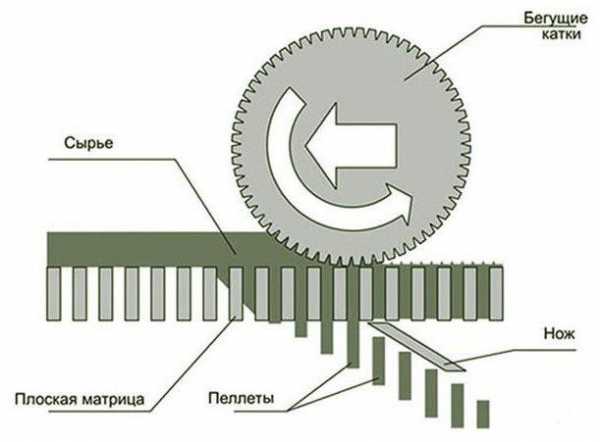

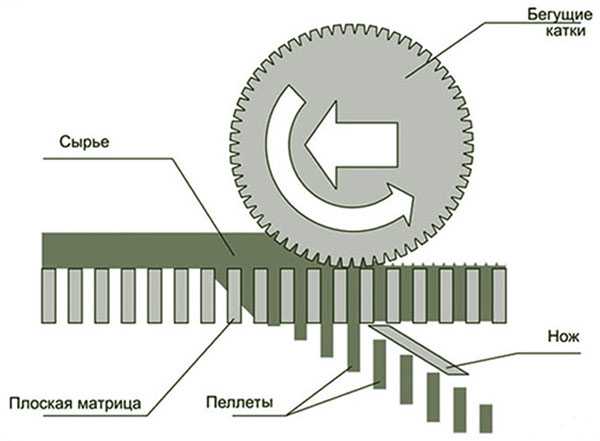

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.

При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор.

Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Технология изготовления гранулятора

  1. Изготовление матрицы.

    Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки.

    Отверстия для прессования и выхода гранул выполняют в виде конуса.

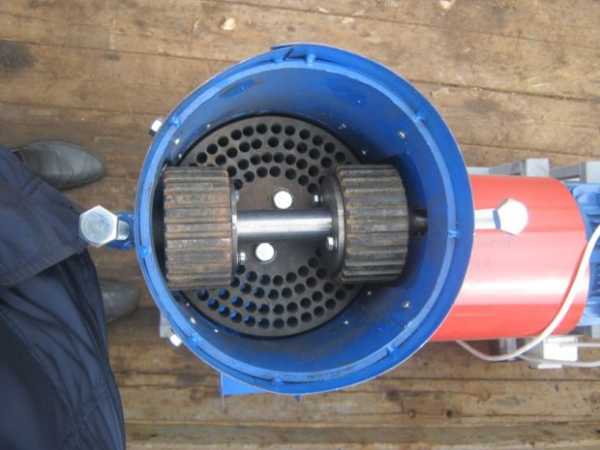

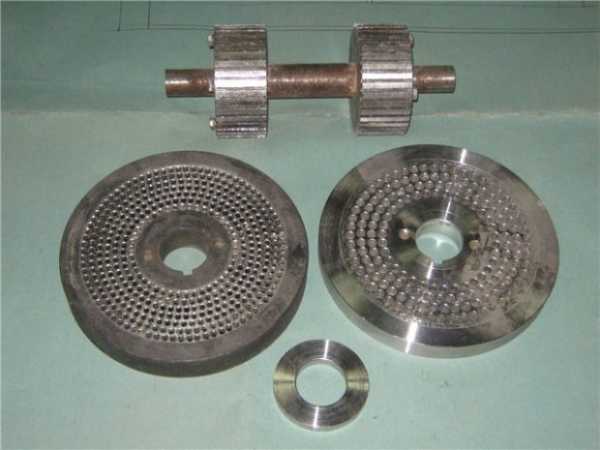

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы.

    Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки.

    Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней.

    Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора

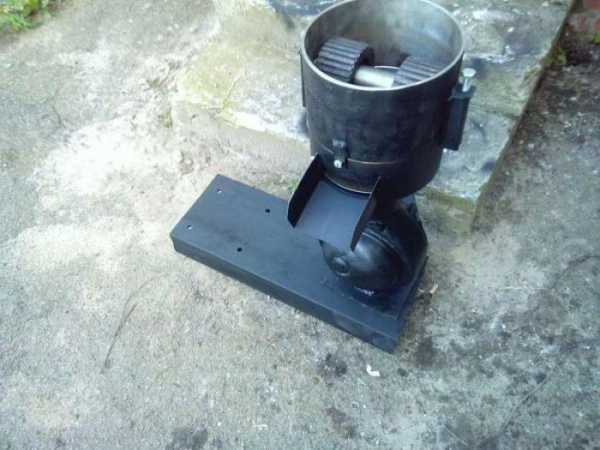

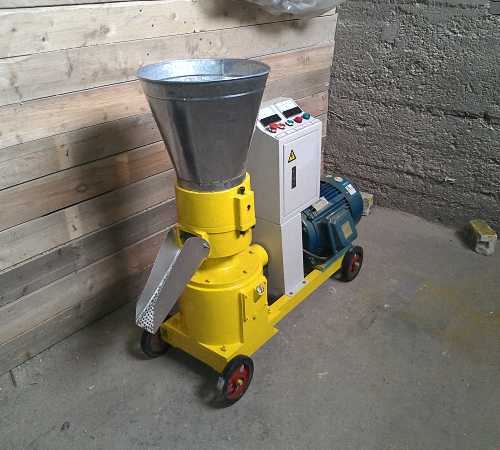

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров.

Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Возможно вас заинтересует: Для того чтобы ремонт пищевого оборудования вам обошелся не дорого, обращайтесь к нам.

stroitel12.ru

Как сделать гранулятор для комбикорма своими руками?

Рецепты комбикорма для кроликов

Комбикорм для кроликов

Полнорационный гранулированный комбикорм для кроликов является основным видом питания в условиях современной механизированной кроликофермы. Важность подбора комбикорма оптимального состава и качества на 70% определяет успех и эффективность работы кроликофермы.

В состав полнорационного комбикорма для кроликов в обязательном порядке должна входить витаминно-травяная мука из люцерны, с процентом весового содержания до 30%, поскольку сено в кормлении не используется.

Если Вы являетесь представителем завода, выпускающим комбикорм для кроликов с витаминно-травяной мукой, сообщите нам [email protected] мы разместим Вашу информацию в разделе производители комбикорма для кроликов.

Ориентировочный состав компонентов для производства полнорационного комбикорма для кроликов:

Витаминно-травяная мука из люцерны до 30%

Жмых, шрот (подсолнечный, соевый) до 15%

Отруби пшеничные до 15%

Овёс до 15%

Ячмень до 30%

Мел кормовой 1%

Премикс 1%

Полнорационный гранулированный комбикорм для кроликов. Размер гранул, в зависимости от матрицы гранулятора, диаметр 2,5 — 3,5 мм, длина 1,5-2 см.

Продажа комбикормов для кроликов

Специалистами разработано несколько рецептов комбикормов для кроликов. упрощённый комбикорм-концентрат; комбикорм для кроликов 60-150 дней; для взрослых кроликов комбикорм-концентрат; комбикорм полнорационный для молодняка со 150 дней.

Скармливание кроликам полноценного корма даёт возможность обеспечить нужный прирост живой массы животных. В связи с содержанием кроликов в закрытых помещениях, животные нуждаются в больших количествах биологически активных веществ. Наша компания выпускает полноценные специализированные комбикорма для кроликов. Как установлено учёными, гранулированный комбикорм для кроликов эффективен только для определённых возрастных групп и должен выпускаться строго по рецептам. Для полновозрастных кроликов комбикорма должны сочетаться с сочными кормами и сеном. Кролиководы-любители часто используют для кроликов корма для молодняка крупного рогатого скота. Считается, что комбикорм для птиц для кроликов не пригоден. Для крольчат-бройлеров в комбикорм вводят богатый набор витаминов и микроэлементов. В комбикорме для кроликов используется жмыхи и шроты, богатые протеином. Используются льняной. подсолнечниковый и соевый шроты и жмыхи, жёлуди, ростки солодовые, жом свекловичный и другие продукты. В состав корма входит также пшеница, ячмень, овёс, кукуруза, отруби пшеничные, витаминно-травяная мука, заменитель молока, биологически активные вещества (премиксы).

В любой комбикорм можно добавлять по желанию заказчика добавку Кокцистак и закрепитель гранул. Гранулированные комбикорма применяются только при бесперебойном снабжении животных чистой питьевой водой.

Комбикорма для кроликов, приготовленные на нашем производстве облегчат содержание животных и сэкономят ваш бюджет. Комбикорма для кроликов изготовленные по научной рецептуре в нашей компании имеют высокое качество и сертифицированы. Мы выпускаем только сертифицированную продукцию, сертификат прикладывается к каждой партии, поставляемой заказчику. Мы имеем собственную лабораторию для проверки состава каждой приготовленной партии товара. Учитывая пожелания наших клиентов, мы готовим комбикорма по рецептуре заказчиков, используя региональные продукты. Наши комбикорма приготовлены из качественных продуктов, которые мы получаем от надёжных поставщиков

Привожу некоторые рецепты комбикормов. Информация не новая, но были просьбы посетителей:

Рецепт № К-92-1 комбикорма-концентрата для взрослых кроликов

Овес, пшеница молотые – 30% Ячмень, кукуруза молотые – 45% Отруби пшеничные — 12% Жмых, шрот подсолнечный – 12% Мел – 0,5% Соль поваренная – 0,5%

Рецепт № К-91-1 комбикорма-концентрата для молодняка

Овес, пшеница молотые – 40% Ячмень, кукуруза молотые – 45% Жмых, шрот подсолнечный – 8% Рыбная или мясная мука – 6% Мел – 0,5% Соль поваренная – 0,5%

Рецепт комбикорма-концентрата для кроликов всех возрастов

Овес, пшеница молотые – 31% Ячмень, кукуруза молотые – 32% Отруби пшеничные — 15% Жмых, шрот подсолнечный – 15% Рыбная или мясная мука – 3% Дрожжи гидролизные или мясокостная мука – 2% Костная мука – 1% Соль поваренная – 0,5%

Рецепт полнорационного комбикорма ПК-90-1 для отсаженного молодняка кроликов от 30- до 135-дневного возраста.

Травяная мука – 30% Овес молотый или пшеница молотая – 19% Ячмень молотый или кукуруза молотая – 19% Отруби пшеничные – 15% Жмых, шрот (соевый, подсолнечный) – 13%

Рыбная мука (мясная мука. Белка от 60 до 70%) – 2% Дрожжи гидролизные, мясокостная мука, золы до 20% — 1% Поваренная соль – 0,5% Костная мука – 0,5%

Рецепт гранулированного комбикорма К-93-1 для крольчат-бройлеров

Травяная мука – 40% Ячмень – 30% Жмых подсолнечный – 19% Отруби пшеничные – 5% Горох – 8% Дрожжи гидролизные – 2% Меласса – 2,5% Мясокостная мука – 1,4%

Кормовой фосфат – 0,8% Соль – 0,3%

Рецепт комбикорма для кроликов в периоды: неслучной, случной, сукрольности, лактации.

Травяная мука – 40% Овес – 19% Ячмень – 18% Отруби пшеничные – 10% Жмых подсолнечный – 9% Рыбная мука – 2% Дрожжи кормовые – 1% Костная мука- 0,5%

Поваренная соль 0,5%

Рецепт комбикорма для крольчих с 20-го дня лактации до отсадки молодняка.

Травяная мука – 30% Овес – 11% Ячмень – 13% Отруби пшеничные – 15% Жмых подсолнечный – 25% Сухой ацидофилин – 2% Рыбная мука – 2% Дрожжи кормовые – 1%

Костная мука- 0,5% Поваренная соль 0,5%

Рецепт комбикорма для молодняка 60-150-дневного возраста

Травяная мука – 40% Овес – 23% Ячмень – 23% Отруби пшеничные – 10% Жмых подсолнечный – 3% Костная мука — 0,5% Поваренная соль — 0,5% Синтетический лизин – 0,23

Источники: demonblog.ru, www.crolikovodstvo.ru, kormaplus.ru, krol-kharkov.ucoz.ua, www.belarusinfo.by


Что едят кролики зимой

Домашний кролик – это милое и забавное существо, которое веселит и радует не только детей, но и взрослых. Однако, для того, чтобы зверек …


Удобрение для фиалок в домашних условиях

Фиалки по праву считаются царицами среди комнатных цветов. Их история началась в ХІX столетии, когда чудесный цветок открыл ученый с фамилией Сен-Поль, в честь которого они …


Разведение индюков в домашних условиях в украине

Теперь этими крупными птицами уже никого не удивишь, их нередко разводят на личном подворье вместо кур и гусей, ведь живой вес одного взрослого индюка равен 30-40 …


    &#13
  • Маринад для мяса нутрии перед горячим копчением

    Любой рецепт маринада для копчения продуктов в своей основе имеет общий принцип. Маринад исполняет две важные функции, первая – это придает…

  • &#13

  • Клещи у кроликов

    Есть несколько видов клещей, которые поражают кроликов, в том числе чесоточный клещ и так называемый меховой…

  • &#13

aquariumfan.ru

Комбикормовые грануляторы своими руками

Каждый владелец личного подсобного хозяйства стремится вырастить свою живность с минимальными затратами. Гранулированные корма – один из способов для достижения этой цели. Но если приобретать готовые гранулы комбикорма, то они обойдутся значительно дороже, нежели просто рассыпной пищевой продукт. Поэтому многие принимают решение изготовить гранулятор комбикорма своими руками. Чертежи особой сложности не представляют и будут понятны любому животноводу.

Несколько слов о преимуществах гранул

Более высокая цена на комбикорм в гранулах в сравнении с аналогичным по составу, но рассыпным объясняется наличием у него нескольких преимуществ. Так, гранулированный корм дольше хранится, легче транспортируется. Он хорошо переносит изменения климатических условий хранения (температуры и влажности), прямые солнечные лучи. В процессе гранулирования корм консервируется. В новом состоянии в него труднее проникнуть различным бактериям и микроорганизмам.

Еще одно важное достоинства гранулированного комбикорма – сбалансированность. В процессе изготовления гранул смесь можно дополнить различными питательными веществами, минералами, витаминами и другими добавками. Для каждого вида животных, учитывая их возрастную группу, можно приготовить свой отдельный вариант данного вида корма. Все компоненты тщательно перемешиваются и собираются в одну гранулу. За счет этого животные не способны выбрать из пищи только то, что им нравится. Они съедают все вместе. При правильном подборе составляющих продуктивность повышается до 25%. Все эти преимущества можно получить, если изготовить гранулятор корма своими руками.

Принцип действия агрегата

Работают изготовленные своими руками грануляторы по тому же принципу, что и заводские. В емкость засыпается сырье. Снизу расположена матрица со множеством отверстий. Вращающиеся ролики продавливают сырье через отверстия матрицы. Спрессованная масса, которая, пройдя сквозь отверстия матрицы, принимает форму длинного цилиндра, разрезается вращающимся ножом на небольшие гранулы. Через специальное отверстие (окошко) в корпусе готовые гранулы высыпаются наружу в подготовленную тару.

Необходимые материалы

Разобравшись, как сделать гранулятор своими руками, можно приступать к подготовке необходимых деталей. А потребуются для этого следующие комплектующие:

  • Рама, на которой будут устанавливаться все остальные элементы.
  • Матрица с подготовленными отверстиями.
  • Ролики, поверхность которых должна быть зубчатой.
  • Электрический двигатель.

Подобрав необходимые комплектующие, можно приступать к сборке аппарата.

Подготовка матрицы

Одним из основных элементов собранного своими руками гранулятора является матрица. Она представляет собой металлический диск с отверстиями. Причем, отверстия должны иметь форму конуса, чтобы смесь плотнее сжималась. Именно по этой причине матрицу чаще всего покупают уже готовую. Для ее изготовления потребуются специальные станки.

Те, кто не боится трудностей, все-таки изготавливают матрицу самостоятельно. Основой для нее является металлический диск. Причем толщина металла должна быть не менее 2 см., а диаметр - соответствовать диаметру корпуса. Большого зазора между ними оставаться не должно.

В центре сверлится отверстие. В нем подготавливаются пазы, которые обеспечивают плотное прилегание матрицы. Далее по поверхности диска делают конусовидные отверстия.

Сборка аппарата

В качестве корпуса часто используют кусок металлической трубы или жестяное ведро (нужно удалить дно). Можно свернуть цилиндр из стального листа. Снизу устанавливают лоток, предназначенный для высыпания готовые гранулы.

Каркас, на котором будет крепиться оборудование, изготавливают из прочного металла. Рама должна выдерживать большие нагрузки и сильную вибрацию в процессе работы.

В нижней части каркаса крепится редуктор, который будет передавать вращение от электрического двигателя к матрице. Он соединяется с электрическим двигателем ременной передачей (можно цепной).

В корпусе снизу устанавливается матрица, немного выше – прижимные ролики. Передача вращения осуществляется с помощью подшипников качения. Они же соединяют катки с валом.

Гранулятор из мясорубки

Существует еще один вид аппарата, который отличается меньшими размерами. Собирают подобные мини-грануляторы своими руками из мясорубки. Принцип их действия немного отличается от описанного выше: смесь кормов продавливается в отверстия матрицы за счет вращения шнека.

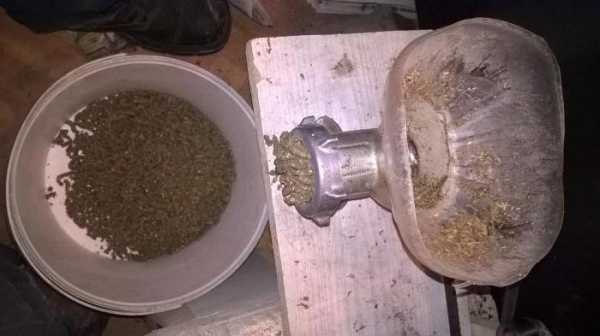

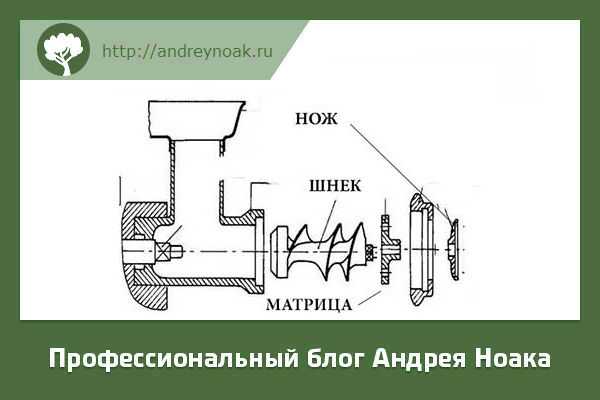

Собрать грануляторы своими руками из мясорубки очень просто. Достаточно поменять местами матрицу и нож. К такому варианту также можно подключить электрический двигатель. Делается это через ременной привод. Двигатель должен вращаться на больших оборотах. А шнек, наоборот, на маленьких. Чтобы корма склеивались плотнее, создают и устанавливают маховик.

К мясорубке изготавливают крышку. Ножи устанавливают с наружной стороны матрицы. Закрепляют их с помощью болтов. В последнюю очередь монтируют двигатель, шкивы и ремень.

Как видно, изготовить гранулятор своими руками несложно. Главное выбрать подходящий вариант и отыскать необходимые материалы. Результатом послужит гранулированный корм, который обязательно понравится животным (или птице). Причем очень важным является тот факт, что гранулы будут содержать в себе все самые необходимые вещества. В итоге, при экономии кормов производительность значительно возрастет.

fb.ru

Гранулятор из мясорубки своими руками: бытовой для комбикорма

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы поговорим про то как изготовить гранулятор из мясорубки своими руками.

Введение

В последнее время домашние умельцы модернизируют и приспосабливают на пользу хозяйству все больше бытовых приборов, к примеру двигатель от стиральной машины могут приделать для токарного станка.

Так вот и мясорубку не обошли. Решили из нее сделать гранулятор. Сразу скажу что твердое что то он гранулировать не сможет, не те нагрузки. При повышенной нагрузке будет ломаться шток, бытовой двигатель может не выдержать и т.д...

Идеально такой гранулятор подойдет для кормов:

  • Смешивать несколько трав кроликам;
  • Сделать какой то комбикорм для других домашних животных.

Что нам понадобиться

Для нашего гранулятор из мясорубки понадобиться:

  1. Прочный стол или верстак. Его можно как сварить из уголка, так и просто поставить наш станок на прочный верстак;
  2. Мясорубка;
  3. Токарный станок;
  4. Сверлильный станок;
  5. Болванка для изготовления матрицы, примерно толщиной 6 см. Но я сейчас не знаю ваших кормов и поэтому говорю примерно. Тут под каждый конкретный случай нужно изготавливать матрицу отдельно;
  6. Электродвигатель, можно от какого то домашнего прибора, к примеру от той же стиральной машинки или от пылесоса. Стоит помнить что более практично будет установить двигатель 220 Вольт, а 380 более экономно и выгодно. Двигателя 380 Вольт более мощные по сравнению с аналогами 220 Вольт;
  7. Ремень, для соединения мясорубки и двигателя. При заклинивании мясорубки ремень должен пробуксовывать, поэтому не нужно брать ремень зубчатый;
  8. Два шкива соотношением 1 к 2. Мы будем понижать передаточное число для увеличения мощности и снижения количества оборотов.

Пошаговая инструкция по сборке самодельного гранулятора

Первое с чего нам нужно начать, это как и любое другое мероприятие — создание чертежей. На чертежах мы расписываем как и что будет.

Какой двигатель у нас будет стоять, как он будет расположен, и что нам вообще нужно для изготовления мини пресса гранулятора. Расчерчиваем все на бумаге, чтобы потом было меньше не состыковок.

Кроме этого не забываем что на мясорубку нужно будет сделать матрицу, крышку и нож. Для этого нужно будет снять размеры с сеточки и сделать такого же диаметра матрицу. При изготовлении матрицы нужно учесть, что она должна практически вплотную подходить к червяку. Поэтому часть матрицы как бы должны быть утоплена. Если для этой операции будут мешаться ребра на мясорубке, то их следует удалить.

Итак начинаем сборку гранулятора с места где он будет у нас стоять. Нам нужен будет наш прочный стол. Крепим прочно к нему наш будущий пресс. Прочно значит на болты, для этого в ножках нужно будет просверлить отверстия.

После этого изготавливаем матрицу. Как ее правильно сделать показано на видео ниже:

Далее под матрицу нужно будет точить новую крышку, так как старая из за увеличенной толщины скорее всего не подойдет. Точить крышку нужно с припуском, чтобы если вы соберетесь увеличивать толщину матрицы, новую крышку вам не понадобилось изготавливать снова. После того как крышка выточена, к ней можно наварить кусочки проволоки 6 мм или нарезать болгаркой канавки. Таким способом ее будет легче закручивать руками.

По ножу для пеллет можно услышать много версий и вот только некоторые из них:

  1. Нож вообще не нужен;
  2. Можно высверлить отверстие в шнеке мясорубки и сделать туда ввертыш, на конце которого будет крепиться нож;
  3. Можно приварить тоненький болтик, на который накручивается нож.

В конечном итоге тут решать вам. Следующим шагом у нас является установка шкивов. Тут я думаю проблем не должно возникнуть если вы человек с головой.

И последним шагом является установка двигателя и натяжка ремня. Помним что натягивать ремень нужно с учетом чтобы он мог в случае чего буксовать, а двигатель в этот момент не сгорал.

Производим пуско наладку и доделку нашего механизма.

Видео

Мои услуги

Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию. Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул. Пишите и все организуем!

Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

andreynoak.ru

Гранулятор своими руками | Строительный портал

Использование пеллет в системе отопления позволяет существенно сэкономить на обогреве помещения. Данный вид топлива отличается одним из наивысших КПД, среди альтернативных источников теплового производства. Изготовление гранул своими руками - еще один способ сэкономить на покупке пеллет. Как сделать гранулятор, разберем далее.

Оглавление:

  1. Принцип и технология производства пеллет
  2. Разновидности грануляторов
  3. Устройство гранулятора
  4. Гранулятор для пеллет своими руками
  5. Изготовление редуктора для самодельного гранулятора
  6. Гранулятор: особенности изготовления
  7. Советы по изготовлению матрицы для гранулятора
  8. Рекомендации по изготовлению гранулятора

Принцип и технология производства пеллет

Гранулятор для производства пеллет - это устройство, которое помогает изготовить гранулированое топливо или корм в домашних условиях. Перед тем как ознакомиться с рекомендациями по изготовлению гранулятора, рассмотрим технологический процесс производства пеллет с помощью самодельного гранулятора.

Пеллеты производят из различного рода сырья, например, из древесных опилков или отходов, из торфа, коры дерева, соломы, куриного помета и т.д.

Сырье для производства пеллет должно отвечать следующим требованиям:

  • иметь процент влажности 11-13%;
  • содержать большое количество клеящихся веществ, смол;
  • должно быть очищенным от постороннего мусора.

Технология изготовления пеллет выглядит таким образом:

1. Очищенное от посторонних предметов сырье, попадает в дробилку или первичный размельчитель. В нем, происходит процесс измельчения материала для производства пеллет.

2. Сырье помещается в барабанную или аэродинамическую сушилку. В домашних условиях, для производства такого агрегата отлично подойдет деревянная или металлическая бочка.

3. В сушилке материал доводят до необходимой влажности, если влажность ниже требуемой, сырье обрабатывают горячим паром.

4. Следующий этап: повторное измельчение, которое включает вторичную переработку материала для пеллет.

5. Завершающий этап - переработка материала в грануляторе и, собственно, изготовление пеллет.

6. Готовые пеллеты сушатся и используются для системы отопления.

Преимущества использования гранулятора:

  • возможность вторичной переработки отходов,
  • получение качественного, готового к дальнейшему использованию продукта,
  • легкость работы,
  • изготовление гранулятора - довольно не сложный процесс, с которым справится и непрофессионал, при условии тщательного соблюдения инструкции,
  • гранулятор способствует изготовлению топлива, которое не занимает много места и удобно в хранении,
  • возможность изготавливать как топливные, так и кормовые пеллеты.


Разновидности грануляторов

В зависимости от вида матрицы грануляторы разделяют на устройства:

  • с кольцевой матрицей,
  • с плоской матрицей.

Первоначально был изобретен гранулятор с кольцевым видом матрицы.

Недостатки таких грануляторов:

  • большая стоимость матрицы,
  • низкая скорость работы.

Цилиндрическая или кольцевая матрица имеет вид перфорированного барабана, на котором расположены вращающиеся катки. Смесь для гранул вдавливается в барабанные отверстия с помощью катков. При помощи ножей, на внешней части барабана гранулы отрезаются до определенного размера.

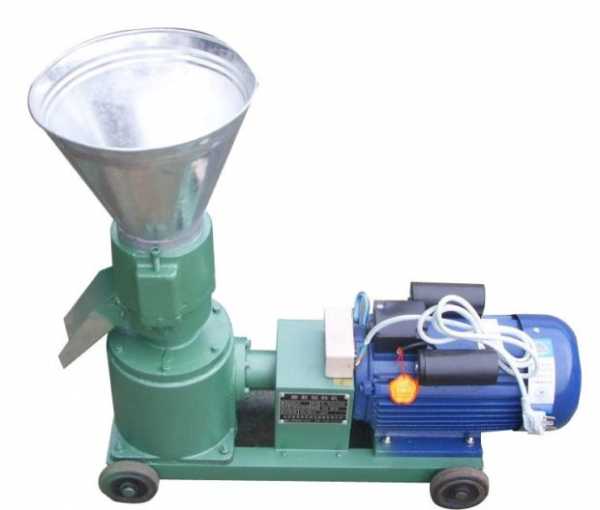

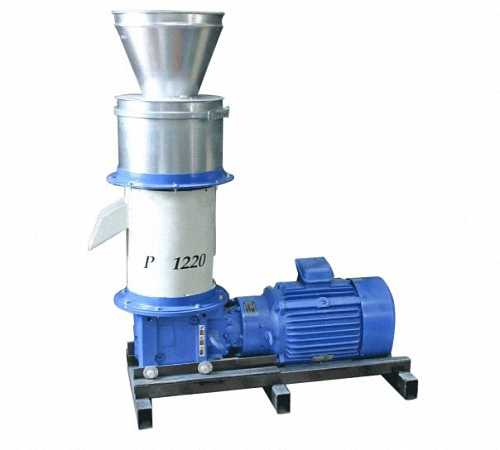

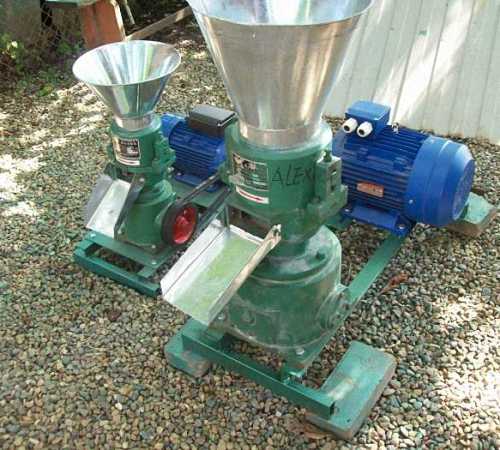

Грануляторы с плоским видом матрицы имеют современную конструкцию, отличаются высококачественной и быстрой производительностью. Плоская матрица имеет вид вала, на котором закреплен жесткий диск. Такие устройства способны перерабатывать различного рода отходы, в том числе и с твердых пород деревьев. Для гранулятора с кольцевой матрицей, такая задача является непосильной.

В соотношении с креплением матрицы выделяют грануляторы:

  • горизонтального типа,
  • вертикального типа.

В соответствии с типом работы выделяют:

  • грануляторы редукторного типа,
  • пресс-грануляторы.

Осуществление процесса производства пеллет в редукторном гранулятора выполняет редуктор. В зависимости от типа редуктора такие грануляторы разделяют на:

  • одноступенчатые,
  • двухступенчатые.

Пресс-грануляторы более распространены, чем редукторные. Ключевой деталью, которая отвечает за правильность работы устройства является прессовый узел. Основной его составляющей служат роллеры, отвечающие за раскатку сырья. Матрицы данного устройства оснащены специальными формами, которые формируют пеллеты.

В зависимости от назначения выделяют:

  • грануляторы для производства корма,
  • грануляторы для изготовления топливных пеллет.


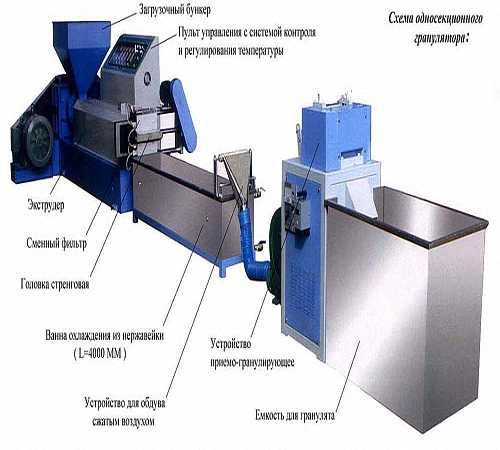

Устройство гранулятора

Основные компоненты гранулятора включают:

  • основную раму,
  • грануляторный пресс,
  • дверцу.

Подготовленное сырье подается в гранулятор с помощью дозатора, которые отмеряет определенное количество материала. Перемешивающее устройство размешивает и обрабатывает с помощью пара сырье, таким образом обеспечивая более надежное склеивание гранул.

Роллеры - отвечают за процесс выдавливания готовой массы, и за формирование пеллет. В соответствии с заданной длинной, смесь разрезается специальными ножами. После остывания гранул - они готовы к использованию. Остывание является обязательной процедурой, без которой пеллеты не обретут крепости и целостности.

Для изготовления гранулятора своими руками, потребуется наличие:

  • электродвигателя,
  • редуктора,
  • вала,
  • основы под гранулятор,
  • шерстей,
  • матрицы.

Гранулятор для пеллет своими руками

Размер основы для рамы под гранулятор определяет мощность прибора. Для ее изготовления понадобится профиль с прямоугольным сечением. Минимальное сечение профиля 4х2,5 см. Электродвигатель нужно купить на рынке, или использовать старый, ненужный, но рабочий.

Используйте листовой материал для изготовления корпуса гранулятора. Он состоит из двух частей, одна - отвечает за подачу сырья, а вторая - за выход готовых пеллет. Рекомендуется изготавливать корпус в форме цилиндра. Чтобы матрица осуществляла вращение свободно, сделайте корпус диаметром чуть больше, чем матрица.

Нижняя часть корпуса должна быть оснащена желобом, по которому будут выходить готовые пеллеты.

Не следует соединять две части корпуса, с помощью сварки, для этого лучше использовать болты. Этот процесс обеспечит легкость в чистке гранулятора.

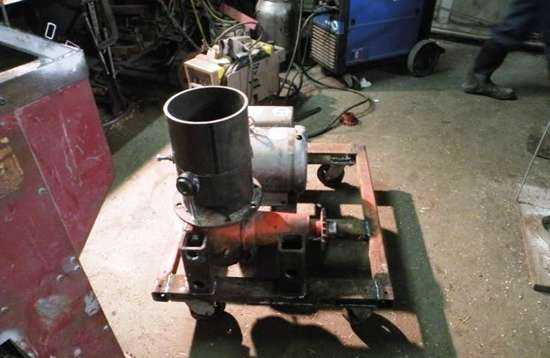

Гранулятор своими руками чертежи:

Изготовление редуктора для самодельного гранулятора

Для изготовления самодельного редуктора возможно использование заднего моста от мотоциклов, таких как Урал или Днепр. Данную деталь легко достать на рынках автозапчастей. Вертикально сзади редуктора расположится электродвигатель. Для его соединения используйте кардан или упругую муфту от мотоцикла.

Если использовать электродвигатель мощностью 1500 оборотов, то выходная мощность составит 325 оборотов.

Гранулятор: особенности изготовления

Схема гранулятора довольно сложная, но вполне выполнимая в домашних условиях. Для изготовления гранулятора понадобится наличие:

  • металлического уголка,
  • матрицы,
  • листов качественного металла,
  • вала вращения,
  • электродвигателя,
  • крепежных элементов,
  • сварки.

Инструкция по изготовлению гранулятора:

1. Для сооружения прочного основания под гранулятор воспользуйтесь металлическим уголком и сваркой.

2. Короб - это основание гранулятора. Он изготавливается с помощью металлического листа и сварки.

3. Горизонтальная верхняя часть короба должна содержать отверстие, диаметром, чуть больше матрицы. Это отверстие служит местом загрузки сырья для изготовления гранул.

4. Возьмите металлический лист, ширина которого не превышает 100 мм, и по диаметру отверстия соорудите борт, оторые будет препятствовать выпаданию сырья.

5. Нижняя часть короба должна содержать отверстие, размер которого зависит от диаметра матрицы.

6. Боковая часть должна также содержать отверстие, через которое будут выходить готовые гранулы.

7. Из металлического листа следуйте желоб, который следует прикрепить к боковому отверстию.

8. Чтобы установить вал вращения и матрицу воспользуйтесь гайками. Матрица должна крепиться на одном уровне с верхней частью короба.

9. С помощью гаек и болтов закрепите устройство на основании. Установите и зафиксируйте электродвигатель.

10. С помощью ремневой передачи зафиксируйте вал мотора и матрицу.

11. Используйте старое жестевое ведро, предварительно избавившись от его дна, для изготовления раструба, который облегчит подачу сырья. Соорудить раструб возможно из металлического листа.

12. Произведите установку катка и шестерней на поверхность матрицы.

Советы по изготовлению матрицы для гранулятора

Матрица - это довольно сложный прибор, от работы которого зависит производительность и качество изготовляемых гранул. Рекомендуется приобрести готовую матрицу для самодельного гранулятора, такие устройства продаются на рынке, как отдельные запчасти к заводским устройствам.

При желании в самостоятельном изготовлении матрицы, следует приобрести диск, минимальная толщина которого составляет 2 см.

От диаметра диска зависит производительность гранулятора. При производстве 150 кг гранул в течении одного часа, следует приобрести диск диаметром 25 см и двигатель мощностью 15 кВт.

Центральную часть диска следует просверлить и сделать отверстие, в соответствии с размером валового сечения. Для выполнения жесткой посадки воспользуйтесь пазом, чтобы пеллеты хорошо прессовались и выводились, нужно сделать конусообразные отверстия.

Ширина роликов или шестерней должна быть такой же как и рабочая поверхность матрицы.

Процесс сборки матрицы включает надевание шестерней на вал, прикрепите вал с шестернями с помощью муфты перпендикулярно редукторному валу.

Рекомендации по изготовлению гранулятора

1. Для изготовления корпуса гранулятора воспользуйтесь металлической трубой или цельным стальным листом. Основная функция верхней части корпуса - осуществление процесса загрузки сырья, а нижняя часть отвечает за выход прессованной массы.

2. Щель между матрицей и корпусом гранулятора должна быть минимальной.

3. Для крепления редукторного выходного вала воспользуйтесь муфтой и подшипниками.

4. Установка корпуса на раму должна быть жесткой.

5. Готовое устройство следует окрасить с помощью краски по металлу, предварительно покрыв поверхность антикоррозийным раствором.

Гранулятор своими руками видео:

strport.ru
