характеристики, принцип работы, особенности монтажа :: SYL.ru

Если речь идет об обычном проводе, то он функционирует на максимальной мощности постоянно. Что касается саморегулирующегося греющего кабеля, он способен менять интенсивность нагрева, что зависит от температуры поверхности и внешней среды. На разных участках может быть разная интенсивность, на которую влияют силы тока и сопротивление.

Принцип работы

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

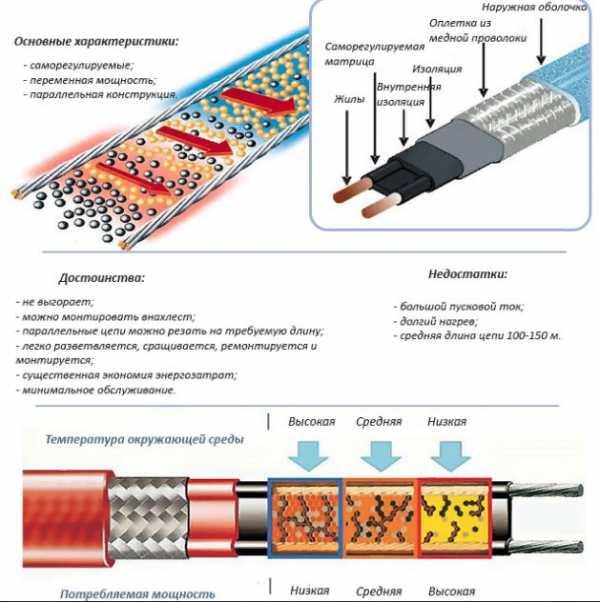

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой — в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Технические характеристики: мощность

Прежде чем осуществить выбор греющего кабеля, необходимо понимать, какими техническими характеристиками он должен обладать. Важно учесть еще и то, какие существуют потребности по обогреву. Одной из основных особенностей является мощность, которая измеряется в ваттах на погонный метр. Она зависит от модели и может варьироваться от 5 до 150 Вт/м. Чем меньше мощность, тем больше отдача тепла и потребление электричества.

Если саморегулирующийся греющий кабель необходим для обогрева водопровода, то лучше приобрести изделие с мощностью от 5 до 25 Вт/м. В зависимости от того, где будет осуществлен монтаж и где проходит водопровод, следует ориентироваться на такие мощности: водопровод в земле, а кабель снаружи трубы, мощность в этом случае должна быть равна 10 Вт/м или больше. Если же кабель находится внутри трубы, будет достаточно 5 Вт/м. Когда водопровод прокладывается по воздуху, мощность следует увеличить до 20 Вт/м или сделать ее больше.

Кабель и труба во всех случаях утепляются слоем теплоизоляции от 3 до 5 мм. Если использовать резистивный кабель, то мощность будет оставаться постоянной на протяжении трубы, и не будет зависеть от ее температуры. Если использовать резистивный греющий кабель, то мощность будет оставаться постоянной на всем протяжении, и не будет зависеть от температуры поверхности. Что касается саморегулирующегося греющего кабеля, то он будет уменьшать потребляемую мощность и температуру, если труба будет прогрета. Это позволяет экономить электроэнергию, а с увеличением рабочей мощности кабеля экономия будет более ощутимой.

Дополнительные характеристики: температура кабеля

Еще одной важной особенностью является рабочая температура. По ней кабели можно классифицировать по трем категориям. Они бывают низко-, средне- и высокотемпературными. У первых рабочая температура не превышает 65 ˚С, у вторых — 120, у третьих — 240 ˚С. Для того чтобы обогреть водопровод, следует использовать низкотемпературные кабели. Они не работают при температурах, близко подходящих к максимальным 65 ˚С.

Особенности монтажа

Перед монтажом важно учесть характеристики саморегулирующегося греющего кабеля, а также ознакомиться с особенностями прокладки изделий. Например, количество внешних проводов может достигать 4. Вдоль контура снизу прокладывается одиночный кабель. Крепление осуществляется алюминиевым скотчем, что увеличивает теплоотдачу. Это надежно и удобно. Такой способ позволяет обеспечить защиту от повреждений, а обогрев получается более эффективным, ведь вода обычно замерзает снизу.

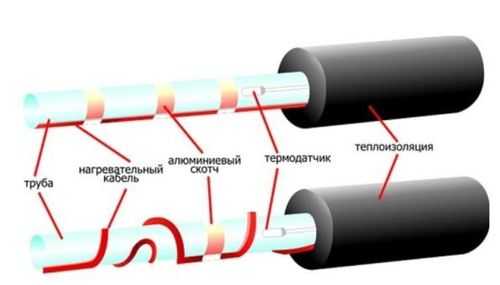

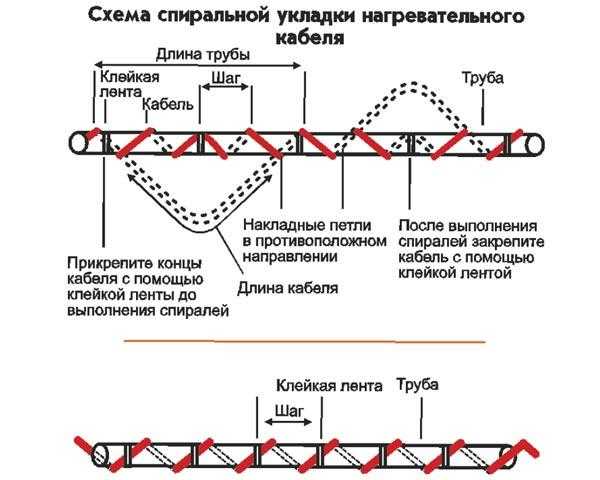

Саморегулирующийся греющий кабель для труб может быть проложен спиралью. Этот способ — еще один вариант внешнего монтажа. Намотка осуществляется на трубу с шагом 5 см. Крепление производят монтажной лентой. Расход провода при этом увеличивается — его понадобится больше в 1,7 раза, чем длина трубопровода, но обогрев получается более эффективным и происходит быстрее.

Если работы необходимо осуществить в труднодоступных местах, то кабель необходимо намотать с припуском, а после обмотать трубу образовавшимися петлями. После того как нагревательная система будет установлена, обеспечивают ее термоизоляцию. На трубы канализации, включая ливневку, кабель укладывается по такому же принципу.

Дополнительно о наружной установке

Обогрев труб водопровода греющим саморегулирующимся кабелем со внутренним монтажом не рекомендуется осуществлять, если планируется использовать больше одного кабеля. Если труба имеет небольшой диаметр, в пределах 50 мм, то одного провода будет достаточно. Если же речь идет о большой трубе, то обычно используется от 2 до 4 штук, которые располагаются в областях с низкой температурой.

Монтаж саморегулирующегося греющего кабеля осуществляется и для труб, помещенных в грунт. Здесь можно использовать золотую середину: два кабеля при этом должны идти параллельно, вдоль противоположных сторон. Если крепления на алюминиевый скотч, который увеличивает теплоотдачу и защищает кабель, недостаточно, можно использовать более прочное крепление — на стяжки. Если при эксплуатации на отдельные участки трубы попадают прямые солнечные лучи, следует использовать стяжки черного цвета, которые устойчивы к ультрафиолету.

Проведение внутреннего монтажа

Саморегулирующийся греющий кабель для обогрева труб может быть проложен еще и внутри. Такие работы осуществляют, если другая методика не может быть применена. Здесь есть свои недостатки, которые выражены: в обрастании кабеля налетом, уменьшении просвета трубы, невозможности осуществить выход провода через тройники и запорную арматуру, снижение надежности контура, ведь происходит добавление еще одной точки — тройника. Но есть здесь и плюсы, которые выражены в том, что обогреватель напрямую контактирует с жидкостью, что увеличивает эффективность работы системы и снижает энергопотребление. Ремонтные работы не сопровождаются сложностью, ведь кабель необходимо лишь вытянуть и заменить.

Для того чтобы проложить саморегулирующийся греющий кабель внутри трубы, на него необходимо установить сальниковый узел. Для ввода в трубопровод осуществляют монтаж тройника. Далее можно заняться укладкой кабеля и герметизацией сальникового узла.

Прокладывать внутри трубы можно лишь тот кабель, который сертифицирован как пищевой. На изделии так и должно быть написано. Если таких данных нет, то необходимо потребовать сертификат соответствия. Если подобных сведений в паспорте не указано, вы должны обратить внимание на коды ОК 005 и ТН ВЭД.

Обогрев теплиц

В схемах отопления теплиц и монтажа теплого пола отличий почти нет. По сути, осуществляется тот же монтаж теплого пола, но под другое покрытие. Провод должен быть расположен на защитной сетке, которая укладывается на подушку из песка. Сверху располагается еще один песчаный слой, далее идет защитная сетка и плодородный грунт. В итоге вы должны получить многослойный пирог.

Он будет выглядеть по-другому, если вы планируете использовать самонагревающуюся плоскую ленту. Первой в данном случае устраивается термоизоляция, тогда как стальная сетка укладывается одним слоем. Если под грунтом систему смонтировать нет возможности, то нагревательные элементы можно расположить на стенах.

Особенности подключения

Вас, как и многих начинающих домашних мастеров, может заинтересовать вопрос о том, как подключить греющий саморегулирующийся кабель. Принцип проведения таких работ очень прост. Подключение осуществляется к сети 220. В этом случае задействуются токопроводящие жилы. Второй конец изолируется, чтобы исключить контакт между токопроводящими жилами. Понадобится еще и оплетка на заземление.

Какой способ подключения будет использоваться, зависит от того, какие инструменты у вас есть в наличии и как вы планируете использовать кабель. Однако схема остается одинаковой. При подключении вы можете использовать клеевой комплект муфт и кабели без экрана. Если прокладка осуществляется внутри трубы, то изделие будет отличаться наличием концевого колпачка. Нагревательный кабель запитывается от сети. Заземление нужно будет подключить, если кабель экранированный. Важно не забыть загерметизировать конец.

В заключение

Греющие кабели имеют широкую область использования. Их применяют для обогрева водопровода, кровель, полов, резервуаров и других емкостей. Если у вас недостаточно опыта, то определение параметров, типа и модели кабеля лучше доверить специалистам. Что касается системы водопровода, то при необходимости ее обогрева кабель может быть установлен не только снаружи, но и внутри трубы.

www.syl.ru

виды, устройство и принцип работы, преимущества, область применения, критерии выбора, особенности монтажа

В современных технологиях растёт популярность использования греющего кабеля.

Основное его предназначение заключается в предотвращении замерзания отдельных участков путём излучения тепла.

На рынке представлено три вида, отличающихся принципом работы, конструктивными элементами и стоимостью.

Посмотрите видео об особенностях греющих кабелей

Виды греющих кабелей

• Резистивный представляет собой длинную греющую систему, которую нет возможности укоротить. В роли нагревательных элементов выступают проводники тока.

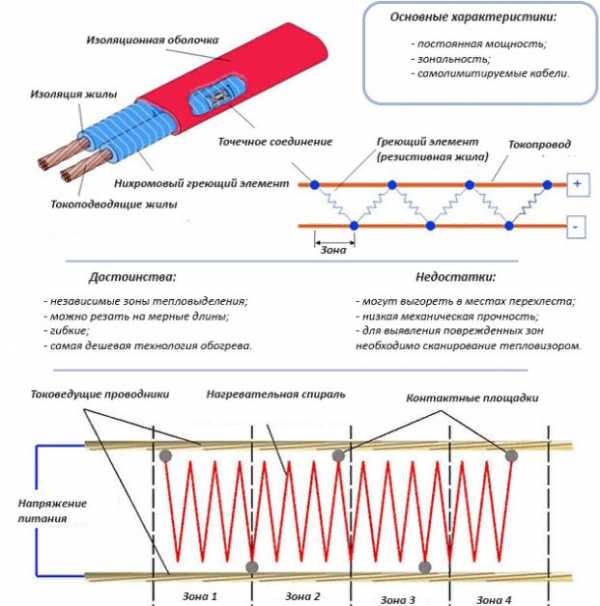

• Зональный представляет параллельные жилы, по которым поставляется ток. Между жилками наматывается проволока с высоким сопротивлением, которая и является греющим элементом. Нагрев осуществляется благодаря зональным соприкосновениям проволоки и одной из токопроводящих жил.

•  Саморегулирующий кабель представляет «интеллектуальную» конструкцию, состоящую из двух медных токопроводящих жил и греющей матрицы, размещённой между ними. Матрица является полупроводником, наделена способностью изменения свойств при малейших изменениях температуры окружающей среды.

Резистивные и зональные кабели имеют более простые устройства. Невысокая стоимость даёт возможность применять их для бытовых нужд: системы теплого пола, обогрева труб диаметром не более 40 мм и др. Саморегулирующий вид хоть и обходится дороже, окупается быстро благодаря техническим характеристикам.

Устройство и принцип работы греющего кабеля

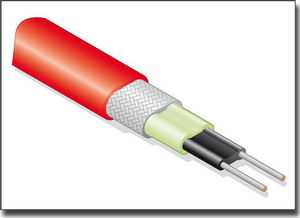

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.

При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Преимущества греющего кабеля

— режим подогрева изменяется самопроизвольно в зависимости от температуры воздуха;

— ограничения по длине используемого проводника составляет 150-200 м, что даёт возможность охватывать большие площади;

— разрешается резать на необходимую длину;

— при перепадах напряжения и перехлёста кабель не перегорает.

Перед установкой следует ознакомиться с недостатками для предотвращения неприятных сюрпризов:

— срок эксплуатации меньше, нежели у других видов;

— повышенная стартовая нагрузка, превышающая в 1,5 раза рабочий показатель;

— при длительном пользовании снижается мощность;

— высокая стоимость.

Нужно отметить, что на рынке большое количество товара китайского производства. Отличить аналог сможет только специалист, поэтому обращаться за покупкой следует к официальным представителям.

Область применения греющего кабеля

Кабель используется для обогрева:

• трубопроводов;

• кровельных конструкций;

• открытых площадок, теплиц;

• водосточных систем;

• подъездных дорожек и др.

Критерии выбора греющего кабеля

При покупке кабеля необходимо учесть следующие факторы:

— требуемую мощность;

— длину нагревательной секции;

— коэффициент тепловых потерь при монтаже на трубопровод;

— способ расположения кабеля;

— расчёт увеличения требуемой длины для компенсации теплопотерь (в пределах 30%).

Особое внимание заслуживает торговая марка. В борьбе с конкурентами добросовестный производитель отдаёт предпочтение главному «оружию» – качеству своей продукции.

Особенности монтажа

• Монтаж кабеля может производиться внутри трубы и снаружи.

• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.

• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).

• Наружный способ установки предполагает спиральное и линейное крепление. Для фиксации кабеля используются алюминиевая лента и строительные хомуты. При спиральном варианте расход греющего проводника увеличивается, однако он обеспечивает максимальную эффективность.

• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.

• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.

• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).

Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Саморегулирующийся греющий кабель: Принцип работы

В зимнее время не редко случаются случаи, когда  деформируются водопровода,  кровли или другие производственные элементы.  Для устранения этой проблемы, были разработаны несколько разновидностей нагревательных проводников. Но, по отзывам потребителей самым эффективным в эксплуатации считается саморегулирующий кабель.

Принцип работы саморегулирующего кабеля

Саморегулирующий провод – это инновационное устройство, которое может самостоятельно изменять свою мощность в зависимости от окружающей среды. То есть, при низкой атмосферной температуре, он начинает сильнее нагревать объект, причем не по всей длине, а для необходимых участков. При снижении окружающей температуры происходит обратный эффект, и саморегулирующий кабель снижает нагрев. Но, несмотря на это он продолжает работать, с более низкой мощностью.

Чтобы рассмотреть более точный принцип работы саморегулирующего провода приведем пример. Допустим, устройство предназначено для защиты водопровода в зимний период, от промерзания. Для этого он должен поддерживать плюсовую температуру трубы в 6 градусов. Чтобы выполнить эти функции, провод не будет включаться, при понижении окружающего климата или отключаться при достижении необходимой температуры.  Он будет работать постоянно, только с разной мощностью. То есть при низкой температуре мощность кабеля повышается, при высокой — снижается.

Особенности конструкции саморегулирующего кабеля

Саморегулирующий кабель отличается от других нагревательных проводников, не только принципом работы, но и своей особенностью конструкции. Состоит он из определенных элементов, таких как:

1. Двух металлических жил. В их задачу входит обеспечить провод электроэнергией.
2. Саморегулирующей матрицы. В функции этого элемента входит выполнять регулировку и нагрев температуры. Располагается матрица параллельно между двумя проводниками, где подключившись к ним, она получает необходимую электроэнергию.
3. Изоляционного слоя. В его функции входит не допустить утечку тепла.
4. Экранирующей оплетки. Данный элемент выполнен из металла, который защищает устройство от электромагнитных воздействий
5. Внешней оболочке. Это покрытие предназначено для защиты всей конструкции кабеля от технических повреждений.

За счет такой конструкции саморегулирующий провод имеет хорошую устойчивость к разным повреждениям, что в свою очередь обеспечивает долгий эксплуатационный срок.

Но особенностью данной конструкции все — же является матрица. Это обусловлено тем, что каждый ее участок, может выполнять отдельные функции. То есть она прогревает провод не по всей длине, а только необходимых областях. Таким  образом, один участок провода может быть холоднее другого или наоборот горячее.

Также стоит отметить, что саморегулирующий провод может иметь произвольную длину. Поэтому при его покупке не нужно проводить предварительные расчеты. Если кабель окажется длиннее, его можно будет (без опаски за работоспособность) самостоятельно укоротить. Такая особенность заключается в том, что у кабеля каждый сантиметр задействован в работе, поэтому даже при его поломке он будет продолжать выполнять свои функции.

Технологические характеристики кабеля

Саморегулирующий провод, производится несколькими моделями, которые имеют свои особенности. Поэтому при выборе модели, нужно учитывать соответствуют ли ее технологические характеристики с областью применения.

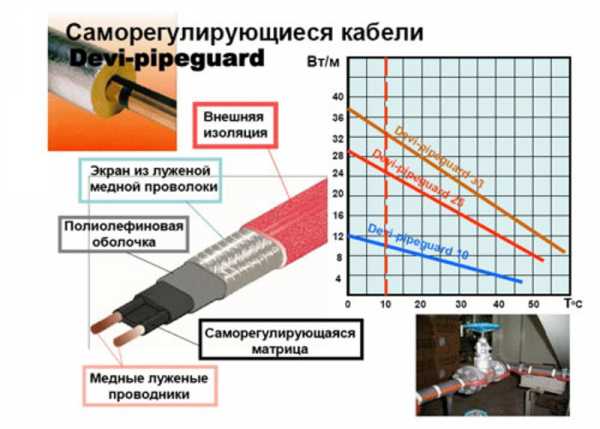

Мощность кабеля

Мощность провода может быть разной. Это зависит от видов модели. В среднем минимальная мощность на 1 кв.м. составляет – 5 Вт., максимальная – 150 Вт. Но, не стоит забывать, чем выше мощность, тем больше потребление электроэнергии. Поэтому при выборе кабеля стоит учитывать климат региона проживания. Для жителей северных областей рекомендуется использовать кабеля высокой мощности. Для южных регионов достаточно будет смонтировать кабель малой мощности, иначе теплоотдача будет та же, а затраты на потребление электроэнергии возрастут.

Температура кабеля

Еще одной исходной точкой при выборе кабеля является его рабочая температура. По уровню нагрева они делятся на три вида:

• низкотемпературные – 65 °С;
• среднетемпературные — 120 °С;
• высокотемпературные — 240 °С.

Для защиты водопровода достаточно будет выбрать саморегулирующий кабель с малой мощностью и температурой. Для других целей, мощностью не менее 25 Вт, и температурой от 120 °С.

Плюсы и минусы саморегулирующего провода

Как и любого оборудования, в эксплуатации, у саморегулирующего провода есть свои достоинства и недостатки. К плюсам устройства относят:

• равномерное, при необходимости частичное прогревание;
• устойчивость к перепадам температуры;
• экономия на электропореблении;
• безопасность в эксплуатации;
• без ограничений в длине.

Но, несмотря на приведенные достоинства, у устройства есть и свои минусы. К ним относят:

• высокая стоимость;
• выпускается без комплектующих деталей.

Более существенных недостатков в эксплуатации провода нет.

Область использования саморегулирующего провода

Изначально, нагревательные кабеля использовались в качестве защиты трубопроводов и канализаций, от промерзаний. Все дело в том, что при отсутствии возможности углубить или обеспечить трубы теплоизоляцией, в них под действием холода леденела вода, которая по физическим свойствам расширялась, тем самым нанося вред.

В настоящее же время саморегулирующие кабеля имеют обширную сферу применения. Условно их можно разделить на следующие области:

1. Промышленные цели. Здесь саморегулирующий провод защищает бытовые трубопроводы, вентили, счетчики воды и другие элементы, где присутствует вода. Для этого нагревательный кабель соединяют с питающим, у которого находится евро – вилка, за счет которой происходит подключение к электросети.
2. Защита кровли и водостоков. В этом случае для предотвращения наледи и сосулек, нагревающий кабель укладывается по краю всей площади крыши.

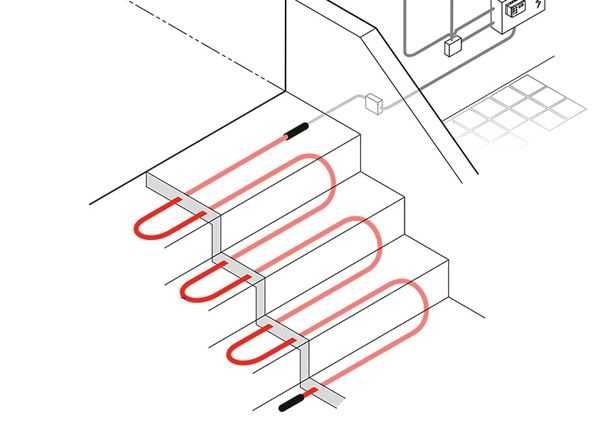

3. Обогрев дорожек и теплиц. Чтобы при заморозках на площадках возле дома не образовалось гололеда, а рассада не пострадала от холода, саморегулирующий кабель заливают в цемент или закапывают в грунт.
4. Не стандартное использование. Многие потребители используют саморегулирующий провод, как дополнительный источник тепла. Для этого его вплетают в мягкую мебель, коврики для ног или даже подушки.

Как видно данный провод можно использовать для разных целей, все зависит от смекалки потребителя.

Монтаж и подключение

Для того чтобы нагревающий провод во время своего эксплуатационного срока выполнял свои функции необходимо провести правильный монтаж. При определенном опыте, он не отнимет много времени и сил, но прежде чем к нему приступить необходимо, запастись следующими материалами и инструментами:

• кабелем необходимой длины;
• ножницами;
• сальником;
• тройником;
• феном;
• электропроводом.

Подготовив все необходимое оборудование можно приступить к монтажу. Выполняется он двумя способами: наружным и внутренним.

Для провидения первого способа укладки, понадобиться очистить используемую поверхность от грязи и пыли. Далее провод прокладывается вдоль всей необходимой площади. Затем с интервалом в 30 см, он на хомуты крепиться к поверхности, которую нужно защитить от деформации.

Второй способ чаще используется для защиты водопроводов и водостоков, от промерзания. Для этого в трубе встраивается тройник. Далее через верхнее отверстие вводится провод, а через боковой отвод соединяется водопровод с потребителем.

С более подробной информацией по укладке нагревательного элемента можно ознакомиться в прилагаемой инструкции.

В независимости от выбора монтажа, саморегулирующий провод подключается к электрическому питанию, при помощи обжимных муфт, благодаря которым соединение получается крепким и надежным.

Рассмотрев характеристики и принцип работы саморегулирующего греющего кабеля, можно убедиться в том, что это и в самом деле инновационная разработка, при использовании которой можно предотвратить много проблем в зимний период. При ее выборе важно лишь учесть совмещение мощности и температуры с обогревающим объектом.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Греющий кабель саморегулирующийся для обогрева труб и защиты системы

Чтобы обеспечить надёжную защиту трубопроводной системы от промерзания в холодное время года, одной теплоизоляции может оказаться недостаточно. Ещё одним эффективным способом защиты может стать использование саморегулирующегося греющего кабеля.

Задачи и разновидности греющих кабелей

Любой греющий кабель для труб представляет собой, по сути, простой металлический провод. При пропускании через него электрического тока, он излучает тепловую энергию и сообщает некоторую её часть трубопроводной системе. Регулировка силы тока позволяет менять температуру нагрева кабеля.

Необходимость использования греющего кабеля появляется при опускании температуры внутри трубопровода ниже +5 градусов.

Существует две разновидности греющих кабелей:

• Резистивный. Принцип действия такого кабеля основан на свойствах металлов выделять тепло при прохождении электрического тока. Главный недостаток резистивного кабеля – он работает независимо от внешних параметров. Неважно, какая температура на улице, резистивный всегда греется на полную мощность, потребляя большое количество электроэнергии. Для уменьшения расходов в схему часто включают температурные датчики и терморегуляторы.
• Саморегулирующийся. Представляет собой металлополимерную матрицу, которая обладает свойством изменять количество выделяемого тепла в зависимости от температуры.

Особенности саморегулирующейся электрической ленты

Эта разновидность греющего кабеля позволяет сделать процесс обогрева трубопровода максимально эффективным и малозатратным.

В сравнении с иными видами, саморегулирующийся имеет целый ряд важных преимуществ. Такое решение считается очень экономичным, поскольку электричество потребляется не постоянно, а лишь по мере необходимости. При перехлесте участков кабеля, место контакта попросту будет меньше греться, без малейшего ущерба для работоспособности системы. Резистивный кабель в подобном случае с большой долей вероятности перегорит.

И ещё одно важное отличие:

• Резистивный кабель продаётся только готовыми бухтами фиксированной протяжённости. Его концевая втулка может быть правильно смонтирована только в заводских условиях, поэтому обрезать его нельзя. Этот факт может доставить массу неудобств, особенно при внутренней прокладке.
• Кабель саморегулирующийся можно обрезать без ущерба для его работоспособности. На изделиях большинства производителей предусмотрены метки на местах реза. Шаг разметки, как правило, составляет 20 или 50 см.

Единственный недостаток саморегулирующегося кабеля – достаточно высокая стоимость. К счастью, развитие технологии производства позволило в последние годы сделать его гораздо более доступным для потребителей.

Принцип работы саморегулирующегося кабеля

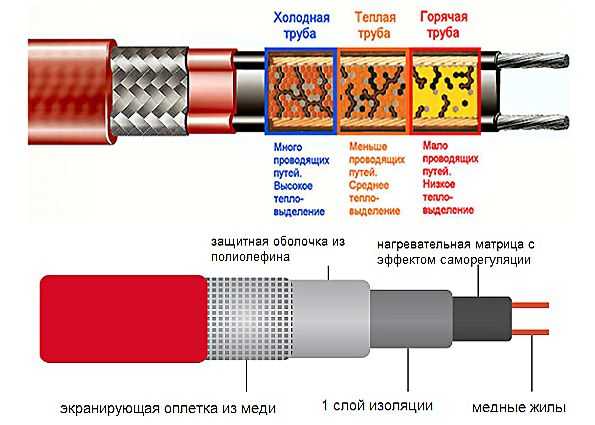

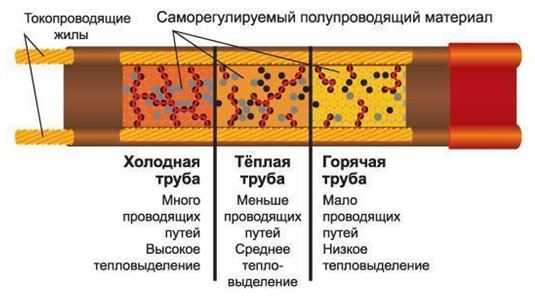

Действие саморегулирующегося греющего кабеля основано на свойствах некоторых полимеров менять конфигурацию расположения своих мельчайших частиц под действием температуры. Матрица из такого полимера, смешанного с токопроводящим компонентом (чаще всего используется графит), помещается между двумя металлическими проводниками.

• При увеличении окружающей температуры, матрица (либо отдельные её участки) нагревается. При этом полимер расширяется, частицы проводника отдаляются и их электрическая проводимость уменьшается. Это приводит к падению силы тока и уменьшению нагрева.
• При охлаждении, напротив, полимер сжимается, токопроводящие частицы сближаются и провоцируют разогрев участка кабеля из-за возросшей силы тока.

Ещё одним несомненным преимуществом саморегулирующегося кабеля является избирательность разогрева. Он самостоятельно распределяет интенсивность нагрева по всей длине трассы. Остывшие участки он подогревает до необходимой температуры, на тёплых отрезках поддерживает оптимальный нагрев.

Комплект поставки, как правило, включает сам греющий кабель и так называемую холодную часть – участок провода для подключения к источнику электричества. Некоторые производители сразу соединяют холодный провод с греющим, другие – оставляют эту работу покупателям. В этих случаях он комплектуется необходимым количеством термоусадочных трубок, соединительных клемм и специальной концевой втулкой.

А вот термодатчик скорее всего придётся приобретать отдельно. Блок автоматической терморегуляции крепится на стене, устанавливается в стандартный электрощит, либо закрепляется непосредственно на трубопроводе. Доступны и компактные разновидности, устанавливаемые на холодной части кабеля.

Как правильно смонтировать систему обогрева?

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы.

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр.

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

• Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
• Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
• ¾ — 1 ½ дюйма – 27 Вт/м.
• Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

• Уложить вокруг трубопровода спиралью.
• Приобрести кабель большей мощности.
• Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба.

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.).

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Теплоизоляция саморегулирующегося греющего кабеля

Минеральная вата для теплоизоляции обогреваемого трубопровода не подойдёт. Материал очень чувствителен к попаданию влаги. В намокшем состоянии практически утрачивает теплоизоляционные качества, а после высыхания может рассыпаться в труху.

Не обеспечат должного уровня защиты и утеплители, сжимающиеся под действием нагрузки (к примеру, поролон). Они хороши лишь тогда, когда трубопровод проложен открытым способом, либо проходит в специальной канализации.

Очень практичным вариантом может стать специальная скорлупа – жёсткий утеплитель из пенополистирола, по форме повторяющий контуры трубопровода. Такой материал не боится воды, устойчив к нагрузкам и обладает превосходными теплоизоляционными качествами.

Монтаж теплоизоляционных элементов рекомендуется производить одновременно с прокладкой кабеля. Это поможет минимизировать риск его случайного повреждения. Устанавливать элементы следует осторожно, чтобы не сместить кабель. Места стыков и торцы соответствующим образом защищаются от проникновения влаги.

Если следовать этим рекомендациям, система подогрева трубопровода саморегулирующимся кабелем будет исправно служить долгие годы, обеспечивая надёжную защиту от промерзания в холодное время года.

infotruby.ru

Греющий саморегулирующийся кабель для обогрева труб: инструкция и отзывы

Греющий кабель саморегулирующийся для обогрева труб — электротехническое устройство в виде кабеля, предназначенное для защиты трубных коммуникаций, систем водостоков, нефти и газопроводов от замерзания, для обеспечения таяния снега, поддержания температуры определенного уровня на внешней поверхности технологических установок, оборудования и емкостей, обогрева полов, дорожных магистралей, при необходимости, отдельных участков грунта.

Саморегулирующийся нагревательный кабель для обогрева труб

На сегодняшний день, известно три вида нагревательных кабелей:

• резистивный кабель.
• зональный.
• саморегулирующийся греющий кабель.

Из трех, названных вариантов, саморегулирующийся кабель, является самым дорогим и сложным по своему техническому устройству. Что не мешает кабелям данного вида, быть самыми используемыми при практическом применении.

Выглядит и работает саморегулирующийся кабель для обогрева труб freezstop (других производителей), Следующим образом:

1. В основе устройства заложены два медных тока проводных провода большого сечения.
2. Между ними находиться — матрица (тока проводящий материал, саморегулирующий свою температуру).
3. Провода и матрица окружены полиолефиновой оболочкой (изоляцией).
4. Которая в свою очередь, предохраняется оплеткой из луженой меди.
5. Завершает строение, внешняя полиолефиновая изоляция с повышенной устойчивостью к ультрафиолетовым излучениям.

По количеству и качеству экранирующих и защитных оплеток, кабели бывают нескольких модификаций.

Принцип работы саморегулирующегося кабеля

По находящимся внутри экранов и оплеток, двум медным жилам проходит электрический ток. Который и нагревает расположенный между ними — полимер (матрицу). По-большому счету, вся система обогрева построена на особенностях матрицы. А именно. Чем выше температура нагрева полимера, тем меньше выделение его тепла. Зато при остывании, температуре кабеля повышается.

Происходящие изменения не зависят при этом от состояния расположенных рядом участков кабеля. То есть, в зависимости от изменений окружающих температур, градус нагрева конкретного участка шнура изменяется в противоположную сторону. Что и дало название данному электротехническому устройству, название — саморегулирующийся кабель для обогрева труб и тому подобное.

Достоинства и недостатки обогревательных саморегулирующихся

Принцип работы кабеля, уже является его главным достоинством. Кроме этого:

1. Данный вид кабеля можно разделять на отрезки любой длины (от 20 сантиметров). При этом практические свойства (изменение температур) останутся неизменными.
2. При проведении монтажных работ, шнур можно перекручивать (перекрещивать) межу собой. Совпадающий участки кабеля в таком случае, не перегреваются и работают в обычном для них режиме.
3. При возникновении обрыва (пробоя), кабель продолжит свою работу до точки аварии.
4. Имеет два варианта установки. Внутри и снаружи обогреваемого объекта.
5. Для обеспечения работы устройства не требуется использование дополнительных приборов — термодатчиков и регуляторов.
6. Подключается и питается от обычной бытовой сети, через розетку или выключатель.
7. Совершенно безопасен, а также отличается простотой подключения и эксплуатации.

Приобрести саморегулирующийся кабель для обогрева труб, можно в специализированных отделах электротехники и оборудования, сети магазинов Леруа Мерлен.

Недостатки саморегулирующегося электрошнура:

1. Цена шнура высока, относительно зональных и резистивных кабелей (2-3 раза).
2. Таким шнуром нельзя быстро отогреть какой-либо замерзший участок трубы. Для этого понадобиться определенное время.
3. При подключении, до момента прогревания (от 2 до 5 минут), кабель потребляет большее чем заявленное количество электроэнергии.

По многочисленным отзывам пользователей, преобладающие количество которых — положительное, кабель саморегулирующийся, предназначенный для обогрева труб имеет и специфические недостатки, о которых не имея документального тому подтверждения, мы не будем говорить в нашей статье.

Инструкция к греющему кабелю саморегулирующемуся для обогрева труб

Установка греющего кабеля внутри водопроводной (канализационной) трубы:

1. Прежде всего, следует проверить, подходит ли выбранный кабель для внутреннего монтажа. Это прописано в его технической инструкции.
2. При применении шнура для обогрева водопроводной трубы, уточнить состав его внешней изоляции насчет выделения опасных для здоровья веществ. Для труб канализации — реакция на действия агрессивной среды. Также прописано в инструкции кабеля.
3. Проверить работа способность кабеля и целостность защитной оболочки.
4. Кабель распределяется по всей длине трубы.
5. Вывод подключаемого окончания производиться через герметичный запорный сальник.
6. Наружный монтаж саморегулирующегося кабеля:
7. Предварительная проверка исправности кабеля.
8. Монтаж на трубу. Существует два способа установки:
9. Протягивание шнура по всей длине, с фиксацией к телу трубы через 25 — 30 сантиметров скотчем или пластмассовыми хомутами.
10. Спиральное обматывание трубы.
11. В местах соединения труб (вентили, тройники и т.д), кабель укладывается в виде змейки или нескольких круговых витков.

После окончания монтажных работ, для увеличения коэффициента полезного действия обогревающего кабеля, желательно провести теплоизоляцию трубы. В качестве укрывного материла лучше всего подойдут современные материалы — фольгоизол, скорлупы из вспененного полиэтилена и прочее. Если существует вероятность стороннего механического повреждения кабеля, то данный отрезок следует оградить съемным металлическим коробом (трубой большего диаметра разделённой на две части).

trubygid.ru
