Как сделать металлический гараж? | Ремонт и стройка

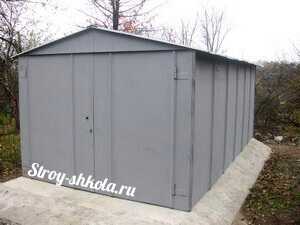

Постройки металлического гаража

Металлический гараж доступен по цене, прост по конструкции и не сложен в монтаже, а также удобен в эксплуатации, в частности когда необходимо передвинуть его с места на место, подремонтировать или перестроить. Именно он чаще всего встречается на дачных участках и пользуется большим спросом у автолюбителей. Единственный существенный недостаток — быстрый теплообмен между внутренним помещением и окружающей средой, что без надежной и качественной теплоизоляции устранить невозможно.

Как сделать металлический гараж своими руками? По конструкции металлические гаражи могут быть сборными, складными и сварными, по типу кровли — односкатными и двухскатными, а по условиям эксплуатации — стационарными и мобильными. Независимо от типа кровли и вида конструкции, к мобильным гаражам относят «коробки», опорная часть которых крепится к площадке с помощью утопленных в бетон анкерных болтов. Соответственно, стационарные гаражи — это постройки, у которых основание имеет жесткую неразборную связь с элементами армирования и бетоном.

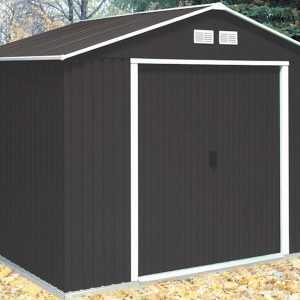

Складные и сборные гаражи представлены в широком ассортименте практически в любом регионе. К ним прилагается подробная инструкция по сборке, поэтому нет смысла заострять на этом внимание. Необходимо отметить, что они устанавливаются на заранее забетонированную площадку с выведенными анкерными болтами по периметру в местах отверстий для посадки основания гаража. Здесь важна не только точная установка анкерных болтов по осям соединений, но и идеально выверенная плоскость, по которой заливается площадка, в том числе и оборудованная осмотровой ямой. Даже относительно небольшой перепад между любыми углами площадки может привести к перекосу и деформации ворот, а также стен и элементов кровли.

Чтобы этого избежать, применяют простой и проверенный метод без использования точных геодезических приборов. Сначала вбивают четыре колышка по внешним углам будущего строения. Два колышка со стороны расположения ворот соединяют бечевкой, устанавливая реальную высоту стяжки, затем тщательно выверяют горизонтальность с помощью водяного уровня. Точно такую же операцию проделывают с одной из боковых сторон площадки, взяв за контрольную метку уже заданную высоту на первых колышках.

Далее от полученной метки на третьем колышке откладывают 3 — 5 см вверх и на этом месте привязывают бечевку. Это даст оптимальный уклон 2 — 3° для площадки. Останется определить метку на четвертом колышке. Для этого от третьего колышка натягивают диагональ к первому колышку, а от второго — к четвертому. Подвязывают бечевку к четвертому колышку, когда натянутые диагонали коснутся друг друга, — это и будет меткой для четвертого колышка. Соединив все четыре колышка по меткам, получают идеально ровную плоскость для заливки площадки без перекосов, убирают диагонали и выставляют короб-опалубку по высоте натянутых бечевок.

Вывод отметок горизонтального уровня пола

Что касается анкерных болтов, то они устанавливаются до бетонной заливки и стяжки, а их обычная длина (25 — 40 см) позволяет обеспечить прочную и надежную усадку «якоря» в грунт: 5 см на ход гайки, 10 см на толщину стяжки и остальную часть под «якорную» заливку. Заливка производится в лунку со сторонами 20 см и глубиной 20 — 35 см, то есть нижний конец анкера должен располагаться на 10 см выше дна лунки.

Установку анкеров по месту начинают с углов, а затем — по сторонам. Для удобства заднюю и боковые стенки укладывают по соответствующим сторонам площадки, а между угловыми анкерами натягивают бечевку, после чего последовательно переносят размеры по месту установки. Для точности совпадений с отверстиями основы конструкции замеры производят не от краев отверстий и самих болтов, а по их осям. Когда бетон в лунках схватится достаточно крепко и ничто не приведет к смещению анкеров, приступают к оборудованию осмотровой ямы и заливке площадки по ранее выставленному коробу. Далее следуют инструкциям сборки к приобретенному изделию.

Монтаж сборного гаража

Сварные гаражи можно поставить самим, если есть навыки работы со сварочным оборудованием. По приблизительным расчетам, это обходится в два-три раза дешевле по сравнению с приобретением готовых гаражей. Мы предложим самую экономичную по материалам и оптимальную по прочности конструкцию с размерами сторон 4,5×6 м.

Подготовка площадки производится, как в предыдущем варианте, только анкерные болты устанавливаются по осевой линии будущих стен на 30 см от углов и с шагом около 40 — 60 см между собой, но не на углах и не на пространстве между стойками ворот. Впоследствии на них насаживают швеллеры открытой стороной вверх с заранее просверленными отверстиями под анкеры. В местах сопряжений концы срезаются под углом 45° и свариваются между собой. Со стороны ворот также устанавливаются швеллеры длиной 40 — 50 см — все они, в том числе для стоек ворот, имеют типоразмер 100×50 мм и толщину не менее 5 мм. Остальные детали каркаса рекомендуется делать из уголка 50×50 мм и толщиной 5 мм и более.

После того как основание каркаса надежно зафиксировано, приступают к привариванию угловых стоек. Если планируется гараж с двускатной крышей, то нарезают одинаковые стойки (в том числе и промежуточные) длиной 2,2 — 2,4 м. При возведении гаража с односкатной крышей с нижней стороны ската делают стойки длиной 2 м, а с высокой — 2,4 м; промежуточные стойки нарезают, натянув шнур между угловыми стойками со стороны, имеющий уклон.

Далее приваривают промежуточные стойки с шагом не более 90 см — в нашем случае с тыльной стороны еще три, а с боковых сторон еще по четыре. Затем все верхушки обвязывают между собой уголком по всему периметру, сохраняя их вертикаль. Со стороны ворот приваривают горизонтально еще один уголок на высоту 2 м от земли. К нему и к концам швеллера крепят стойки, а оставшееся пространство над воротами обрешечивают зигзагом (обрезками уголка).

Когда каркас полностью готов, приступают к изготовлению и установке ферм, которые должны будут иметь выпуски по 50 см с обеих сторон стен. Для односкатной крыши делают прямоугольную ферму высотой 20 см, а для двухскатной — треугольную высотой не менее 80 см. Общее количество ферм определяют из расчета установки с шагом около 60 см, а их внутреннее пространство обязательно обрешечивают зигзагом.

Сборка сварного гаража

Завершив установку ферм, переходят к обшивке кровли и внешних сторон стен металлическим листом или профилем. Здесь желательно использовать материалы толщиной около 2 мм, что обусловлено несколькими моментами. Во-первых, можно делать более качественные сварные соединения, не прожигая их насквозь. Во-вторых, обеспечивается достаточно надежная конструкция без использования дополнительных деталей на укосины, прожилины и поперечины как на стенах, так и на элементах кровли. В-третьих, тонкие листы практически неустойчивы к коррозии, при малейшем ее проявлении могут образоваться сквозные отверстия.

На заключительном этапе возведения металлических гаражей, включая постройки со сборной и складной конструкцией, проводят антикоррозионные и теплоизоляционные мероприятия. Абсолютно у всех типов данных строений наблюдаются высокий теплообмен с окружающей средой и низкая устойчивость к атмосферным воздействиям. Наиболее сильно подвержена ржавчине нижняя часть основания, где обычно скапливается влага после дождей и таяния снега, поэтому именно этой части нужно уделить особое внимание. После обильного прокрашивания всех металлических поверхностей с внутренней и внешней сторон не менее чем в два-три слоя заливают отмосток и цоколь.

Разрезы цементно-песчаной защиты основания металлического гаража от коррозии

Отмостки, цементно-песчаную стяжку по периметру гаража делают шириной около 40 см с углом наклона 10 — 15° и толщиной около 5—10 см, а со стороны въезда, если не заливается площадка, отмосток усиливается сеткой-мак. Кроме того, на угол между стеной гаража и отмосткам заливают еще и цоколь. Он может быть прямоугольной формы шириной около 10 см, высотой 30 — 40 см (немного выше максимального уровня выпадения снега) со срезанным верхом на 45 — 60° либо треугольным высотой 20 — 30 см и углом наклона 45 — 60° (для регионов, где толщина снежного покрова превышает 35 см). После полного высыхания бетона цоколь также прокрашивают в два-три слоя, уделяя особое внимание месту стыка бетонной заливки со стеной гаража.

Далее приступают к теплоизоляционным работам с соблюдением требований пожарной безопасности.

stroyka-tools.ru

Металлический гараж своими руками — методика постройки гаража. Узнайте

Гараж из металла для автомобиля – это сравнительно дешевое и быстрое решение проблемы стоянки, а его конструкция достаточно простая, поэтому можно построить металлический гараж своими руками. Конструкция и размеры металлического гаража могут быть совершенно разными, от капитального гаража из металлопрофиля со смотровой ямой до передвижного металлического гаража на полозьях, который можно при необходимости перемещать, не разбирая.

Металлический гараж своими руками

Достоинства металлических гаражей:

  • Строительство занимает не более месяца;
  • Цена значительно ниже, чем у капитального строения из блоков или кирпича;
  • Легкость конструкции по сравнению с кирпичным или блочным гаражом значительно экономит  средства на возведение фундамента;
  • Металл – долговечный материал, требующий минимального ухода.

Конструкция металлического гаража обычно проста: каркас из металлического уголка, к которому приварены листы железа. В качестве основания может быть выполнен плитный или ленточный фундамент, а также металлические полозья, если гараж предполагается перемещать. Металлический гараж можно утеплить с помощью пенопласта, обшить изнутри деревом или листовым металлом и даже установить отопление, печное или электрическое.

Необходимые материалы и инструмент

Чтобы построить металлический гараж своими руками, необходимо в первую очередь начертить чертеж с указанием всех размеров. Размеры гаража должны учитывать условия его эксплуатации: чтобы просто ставить и хранить автомобиль, достаточно ширины машины с открытыми дверцами, если в гараже планируется хранить запчасти и проводить техобслуживание машины – нужно расширить его габариты так, чтобы в гараж вошел верстак, полки и ящики для хранения инструмента и другие необходимые предметы.

Из материалов и инструмента потребуются:

  • Бетон и арматурные прутки или готовые бетонные блоки для капитального фундамента или металлическая труба с диаметром 10-15 см для выполнения полозьев;
  • Металлический уголок 50 мм;
  • Листовой металл толщиной 2-2,5 мм;
  • Сварочный аппарат и электроды;
  • Болгарка, отрезной и шлифовальный круги;

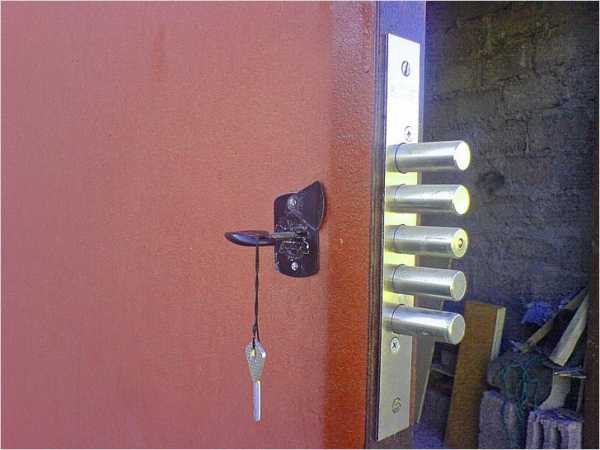

  • Петли, засовы и замок для ворот;
  • Доски для настила пола и съезда в случае выполнения ленточного фундамента  или гаража на полозьях;
  • Грунтовка и краска для металлических конструкций.

Технология строительства металлического гаража

  1. В соответствии с чертежом выполняют разметку участка. Если гараж будет на металлических полозьях, достаточно срезать на площадке плодородный слой, чтобы избежать гниения органики под полом гаража. Для постройки капитального фундамента нужно снять верхний слой грунта на 40-60 см и засыпать площадку крупнозернистым песком, это поможет избежать морозного пучения грунта под гаражом. Кроме того, песок хорошо отводит воду от фундамента.
  2. Выполняют фундамент: размечают участок под ленточный фундамент с помощью колышков, бечевки, рулетки и угольника. Делают опалубку из досок, при этом надземная часть фундамента должна быть выше уровня грунта на 30-40 см. В опалубку укладывают гидроизоляционную пленку, можно для этих целей использовать обычный полиэтилен. Укладывают два ряда арматуры из прутка диаметром 8-10 мм, связывая их между собой с помощью поперечных и вертикальных отрезков прутка и отожженной проволоки.  По углам выполняют анкера из прутка 16 мм – к ним будет крепиться каркас гаража. Высота анкеров – минимум 30 см от верхнего края фундамента.

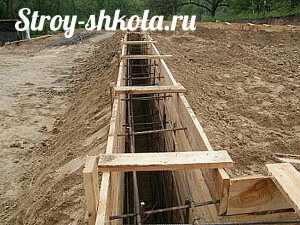

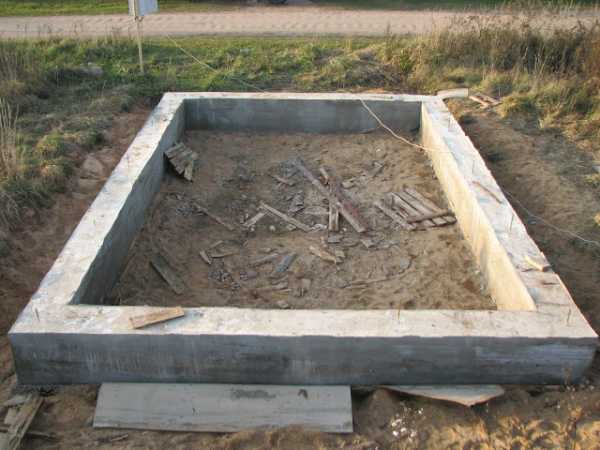

    Процесс создания фундамента под гараж

  3. Готовят бетон из цемента, песка и щебня с соотношением 1:2:2. Заполняют бетоном опалубку, выравнивают его и оставляют до полного схватывания. После схватывания можно начинать работы по сварке каркаса, однако, промышленную прочность бетон приобретет не ранее, чем через 28 дней.

    Процесс заливки фундамента бетоном

  4. Если в качестве основания используют металлические полозья, то отрезают два отрезка трубы диаметром 10-15 см по длине гаража, причем один срез выполняют под прямым углом, а второй – под углом около 45 градусов. Ко второму углу приваривают небольшой отрезок трубы так, чтобы образовался загиб вверх, как у полозьев санок. Торцы труб заваривают, сами полозья покрывают битумной гидроизоляцией для антикоррозийной защиты.
  5. Пол в гараже, стоящем на капитальном фундаменте, может быть бетонным или деревянным, для гаража на полозьях пол выполняют только из досок. Бетонную опалубку заливают так: выравнивают и трамбуют песок, которым засыпана площадка, укладывают на него слой гидроизоляции, например, полиэтиленовой пленки. Сверху кладут армирующую сетку. Пол заливают бетоном марки М300, выравнивают по маякам и ждут его застывания и созревания около одной недели. Пол из дерева кладут по деревянным лагам, уложенным на нижний каркас. Доски обязательно обрабатывают антисептиком для древесины, эксплуатируемой в контакте с грунтом. Съезд от ворот гаража также выполняют из досок.

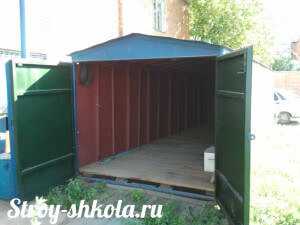

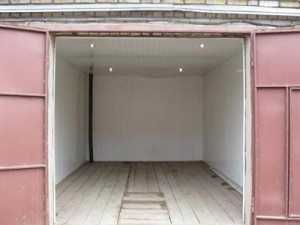

    Деревянный пол в гараже

  6. Каркас гаража варят из металлического уголка.  В первую очередь сваривают нижний каркас по периметру фундамента и приваривают его точечной сваркой к анкерам. После этого по углам устанавливают стойки из уголка, углом наружу, приваривают их к нижнему каркасу и анкерам, и выполняют верхний каркас, который будет служить опорой для потолочных перекрытий и крыши. Если длина и ширина гаража значительны, то приваривают дополнительные стойки на расстоянии около метра друг от друга. Крепят ребра жесткости из арматурного прутка, приваривая его по диагонали стен крест-накрест. Выполняют каркас двускатной крыши из уголка: нарезают стропила, приваривают их в местах установки стоек. Конек укрепляют коньковым брусом из уголка.

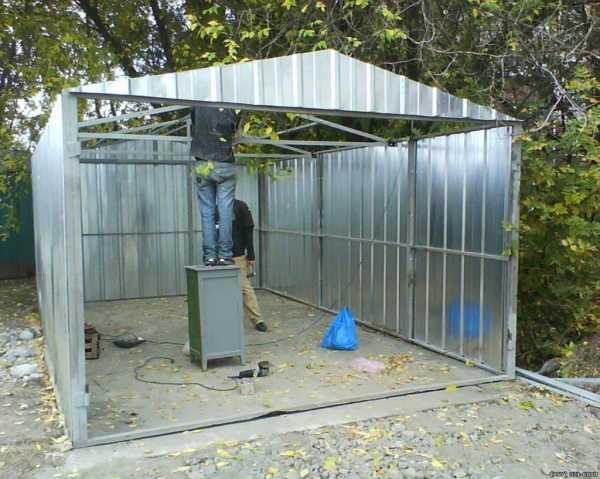

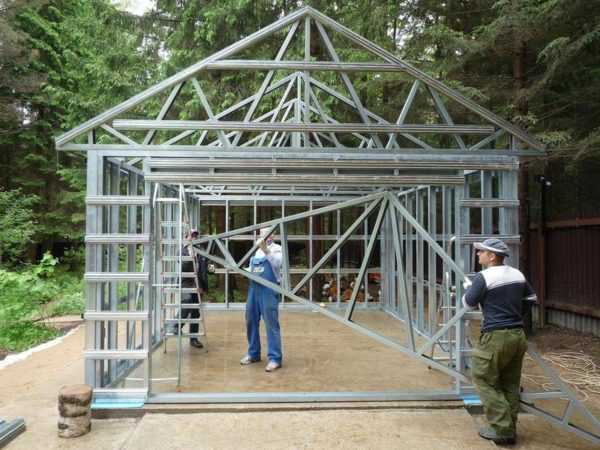

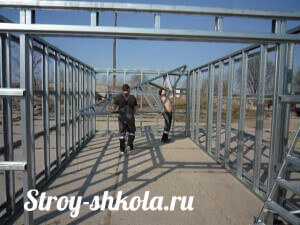

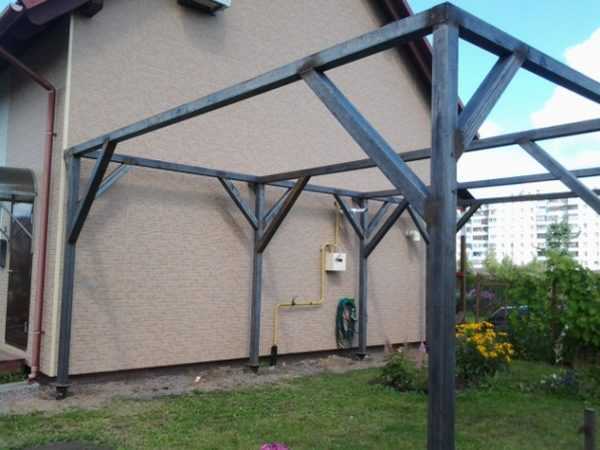

    Возведение каркаса гаража

  7. К обшивке гаража металлом лучше приступать после созревания бетона, так как вес строения после этого значительно увеличится. Металл режут болгаркой по размеру стен и крыши и приваривают к уголку и стяжкам точечной сваркой. После закрепления всех листов проваривают швы.

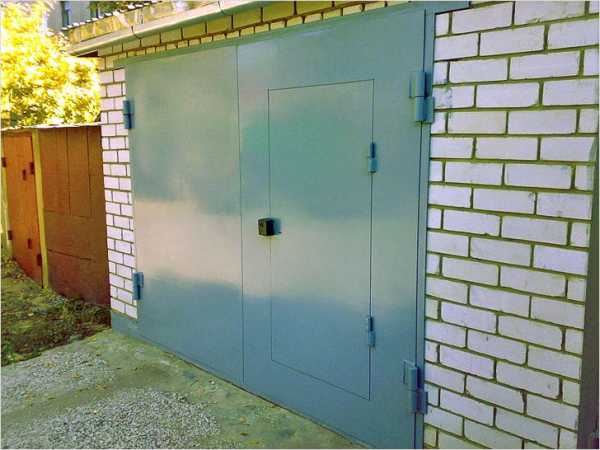

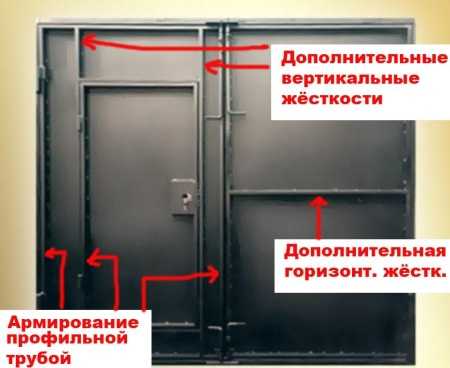

  8. Каркас гаражных ворот сваривают из уголка, дополнительно скрепляя конструкцию арматурой, приваренной по диагонали, или уголками из листового металла. Петли к воротам крепят сваркой. Чтобы створки ворот не выгибало, можно усилить каркас деревянными брусками. Обшивают ворота с внешней стороны листовым металлом, приваривая его к каркасу.

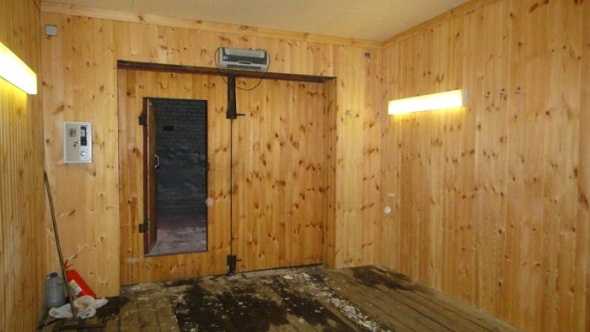

    Гаражные ворота обшитые деревом изнутри

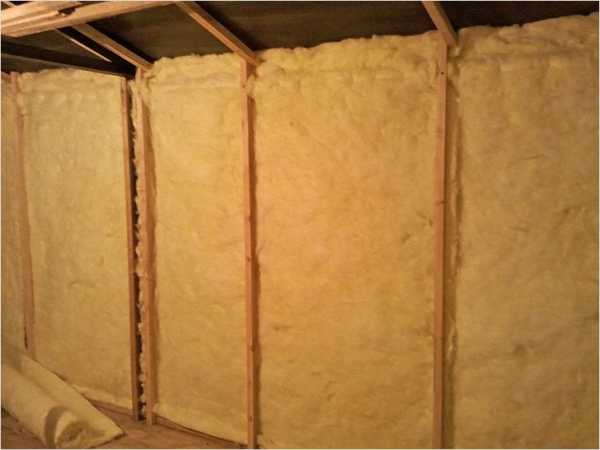

  9. Металлический гараж можно утеплить. Проще всего сделать это с помощью пенопластовых или полистрирольных плит, закрепляя их с помощью деревянных поперечных брусков между стойками стен. С внутренней стороны утеплитель можно оштукатурить и покрасить.
  10. С внешней стороны гараж обязательно окрашивают. Перед покраской необходимо зачистить металл от ржавчины, нанести слой антикоррозийной грунтовки, просушить его , и после этого покрыть любой эмалью или краской для металлических конструкций.

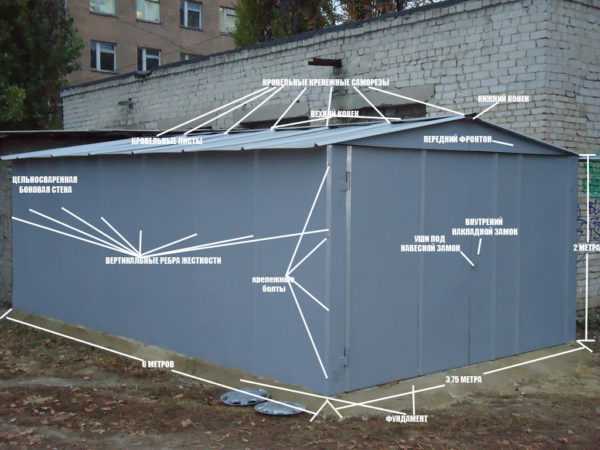

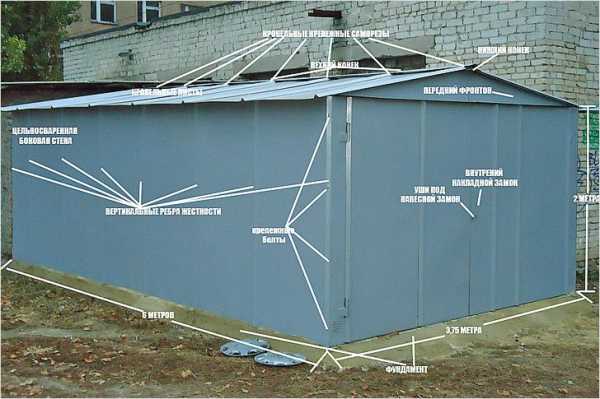

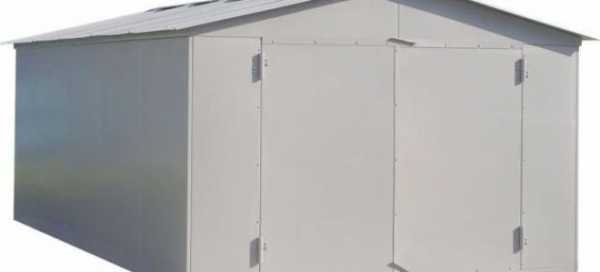

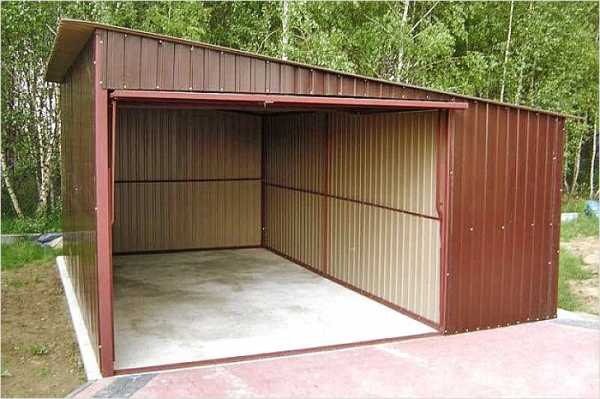

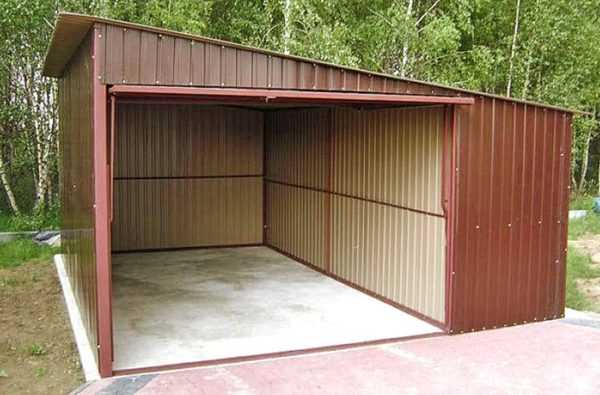

Металлический гараж

Металлический гараж представляет собой достаточно тяжелую конструкцию, а его изготовление требует применения сварки и некоторых навыков. Если вы хотите построить более легкую конструкцию без использования сварочного аппарата, можно построить гараж из металлопрофиля.

stroyvopros.net

чертежи, схемы, утепление металлического гаража

Если нет возможности и желания построить капитальный гараж, то можно остановить свой выбор на металлическом строении рассматриваемого типа. Возводить его легко, каких-либо специфических знаний этот процесс не требует, да и строить гараж из металла можно и с помощью сварки, и с помощью болтового соединения.

Несмотря на простоту конструкции, необходимо соблюдать этапы строительства металлического гаража – только в таком случае ваш автотранспорт будет долго «пользоваться» своим «домом».

Оглавление:
1. Фундамент для металлического гаража
2. Изготовление металлического гаража
3. Как утеплить металлический гараж

Фундамент для металлического гаража

Считается, что для такого легкого, не капитального, гаража создавать прочный, классический фундамент не имеет смысла. Специалисты рекомендуют сделать фундамент неглубоким (вглубь земли на 20-30 сантиметров) и нешироким (максимум 25 см). Еще один вариант – заливка армированной бетонной плиты на всю площадь будущего гаража – такой фундамент будет выполнять и роль пола строения.

Какой бы из предложенных вариантов не был бы выбран, необходимо придерживаться следующих рекомендаций мастеров:

  • фундамент или плита перекрытия должны располагаться над уровнем земли на 15-20 сантиметров выше – это предотвратит затекание воды непосредственно внутрь металлического гаража воды во время весеннего таяния снегов или затяжных дождей;
  • внимательно следите за уровнем заливного бетонного пола-фундамента или установленной плиты перекрытия – поверхность должна располагаться строго горизонтально;
  • по углам фундамента (любого типа) обязательно нужно вмуровать металлические штыри (фрагменты арматуры, вертикально стоящие) – к ним будет крепиться вся металлическая конструкция.

Специалисты рекомендуют заливать фундамент за один раз – конструкция должна носить монолитный характер. В принципе, эта задача выполняется легко – слишком большую площадь «одевать» в фундамент не нужно (металлические гаражи рассчитаны на один автомобиль), можно готовить бетонный раствор непосредственно на месте строительства в компактной бетономешалке.

Изготовление металлического гаража

Считается, что оптимальные размеры рассматриваемой конструкции составляют 3,3*5,5 метра, максимальная длина металлического гаража не должна превышать 6 метров. Стоит учесть один важный момент – если планируется проводить работы по утеплению металлической конструкции, то к каждому размеру нужно будет добавить по 15-20 сантиметров.

Для изготовления каркаса рассматриваемой конструкции можно воспользоваться металлическими уголками квадратного сечения – они обладают необходимой прочностью, да и сварить/соединить их между собой можно непосредственно на месте сборки строения.

Пошаговая инструкция изготовления каркаса для металлического гаража:

  1. В первую очередь сваривается нижняя рама будущего металлического гаража. Именно во время этой работы нужно приварить уголки рамы к кускам арматуры, которая была заранее вмурована в углы бетонного фундамента.
  2. Следующий этап – к готовой нижней раме привариваются вертикальные стойки.
  3. Передняя часть будущего металлического гаража должна быть оборудована двумя вертикальными дополнительными стойками – это будут въездные ворота.
  4. Все установленные/приваренные вертикальные стойки соединяются между собой верхней рамой.
  5. Изготавливаются/устанавливаются несущие стойки крыши металлического гаража. В этом процессе имеются свои нюансы:
  • если планируется делать односкатную крышу, то верхняя ее часть (стропила) должны быть выше задних – это делается для того, чтобы по образовавшемуся уклону с крыши стекала воды и скатывался снег;
  • если же запланирована двухскатная крыша, то нужно будет сварить металлические фермы в виде треугольника, которые привариваются непосредственно к верхней металлической раме.

Теперь можно установить промежуточные вертикальные стойки. Они тоже привариваются к нижней и верхней рамам, соблюдая ровный «шаг». Стоит знать, что расстояние между промежуточными вертикальными стойками определяют по ширине металлических листов, которыми будет накрываться все строение. Есть один нюанс – если планируется крепить листы методом внахлест, то расстояние между вертикальными стойками должно быть на 4-5 см меньше ширины «отделочного» материала.

На этом работа по возведению каркаса считается законченной. Чтобы металлический гараж приобрел уже свои истинные очертания, нужно обшить каркас металлическими листами – они могут быть оцинкованными и/или неоцинкованными, но в любом случае толщина материала должна составлять 1, 2 мм.

Обратите внимание: крышу укрывают металлическими листами, двигаясь от свесов к коньку и соблюдая правило нахлеста верхнего листа на нижний не менее 15 сантиметров.

Ворота металлического гаража изготавливаются по тому же принципу, что и все рассматриваемое строение – сначала делают каркас, затем его обшивают металлическими листами. При изготовлении рассматриваемой конструкции можно воспользоваться самыми разными типами ворот, но популярными конкретно для металлических гаражей остаются классические распашные ворота.

Как утеплить металлический гараж

Многие владельцы металлических гаражей задаются вопросом о целесообразности утепления такого строения. Специалисты утверждают, что это дело сугубо добровольное, но при отсутствии какого-либо утепления на стенках гаража обязательно будет образовываться конденсат, который разрушает металл.

Самый простой способ утепления металлического гаража, которым большинство владельцев подобных строений и пользуются – монтаж пенополистирольных плит на внутреннюю сторону вертикальных металлических стоек. Под эти плиты можно проложить минеральную вату и будет вполне теплый гараж. Но есть у этого метода утепления металлического гаража и один существенный недостаток – пенополистирол относится к категории горючих материалов, а гараж не то место, где стоит игнорировать этот момент.

Специалисты рекомендуют между вертикальными металлическими стойками проложить плиты минеральной ваты, затем – слой пароизоляции, а сверху закрыть все плитами ОСБ или полотнами ДВП/ДСП.

Изготовление металлического гаража – дело не сложное, с такой работой справится даже далекий от строительного процесса человек. Важно лишь четко соблюдать рекомендации специалистов и выполнять работу по указанным в данной статье этапам.

Загрузка…

okeymaster.ru

Гараж металлический своими руками — монтаж!

Для любого автовладельца наличие гаража является необходимостью. Чтобы снизить затраты на строительство и обойтись своими силами, следует обратить внимание на металлические конструкции. Даже не имея большого строительного опыта, собрать гараж металлический своими руками будет не трудно. Процесс строительства включает несколько этапов: проектирование и разметку, сооружение фундамента, монтаж гаражной коробки и утепление внутренних поверхностей.

Гараж металлический своими руками

Содержание пошаговой инструкции:

Подготовительные работы

Прежде, чем приступить к строительству, нужно составить чертеж гаража и подготовить место, на котором он будет установлен. Металлический гараж может быть двух типов – стационарный и на металлических полозьях. Первый вариант считается более надежным и защищенным от угона автомобиля. Для крепления несущих деталей коробки используется либо сварка, либо болты.

Строим металлический гараж

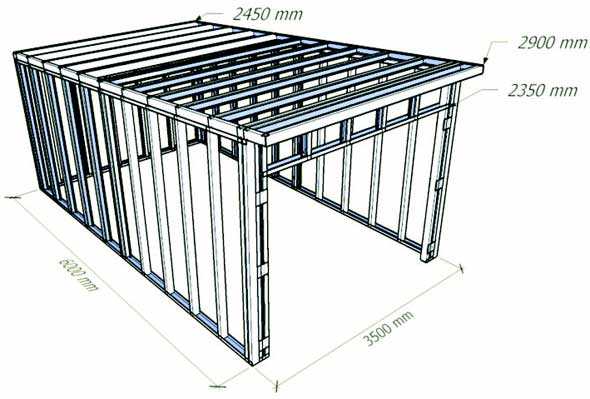

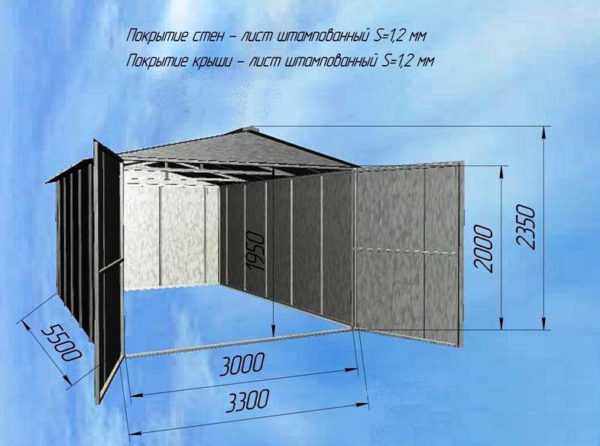

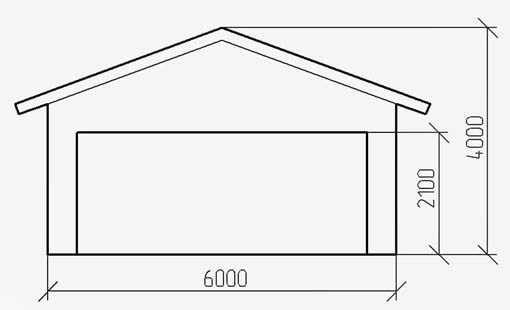

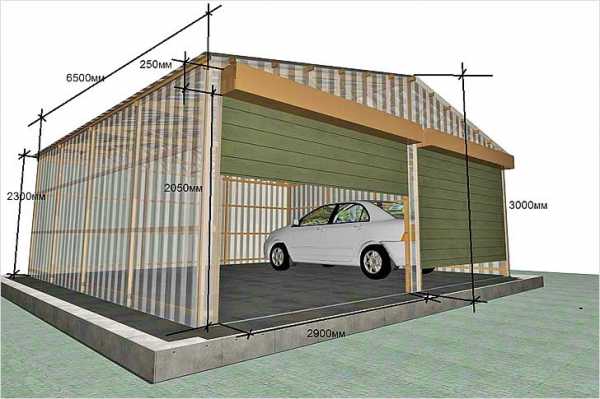

Чертеж гаража

При составлении проекта следует учесть не только размеры автомобиля, но место для шкафчиков с инструментами, тисков и рабочего стола. На этом же этапе стоит определиться, будет ли в гараже смотровая яма.

Фундамент под такой гараж делают ленточный или плитный. Он должен возвышаться над уровнем земли примерно на 10-15 см, чтобы талая вода не заливала пол.

Для строительства понадобится:

  • бетонный раствор;
  • арматура сечением 10 мм;
  • стальной уголок 50х50 мм;
  • листовая сталь толщиной 2 мм;
  • профильные трубы 60х80 мм;
  • утеплитель;
  • строительный уровень;
  • замки, засовы и петли;
  • электроды и сварочный аппарат;
  • болгарка с отрезным и шлифовальным кругом;
  • грунтовка;
  • краска по металлу.

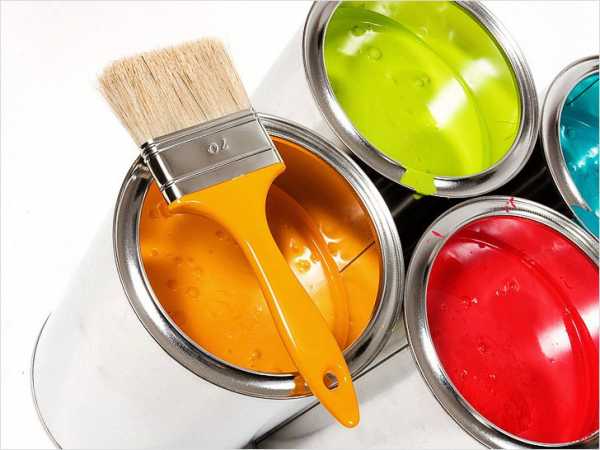

    Краска акриловая защитная по металлу

Когда все инструменты и материалы заготовлены, приступают к расчистке участка. Убирают высокую растительность, камни, размечают границы фундамента. С помощью рулетки, угольника, шпагата и деревянных колышков выполняют разметку под фундамент. Стандартные параметры основы составляют 3,5х6 м, но могут изменяться в зависимости от проекта.

Возведение фундамента под гараж

Площадь плитного фундамента обычно превышает площадь постройки на 20-40 см по всему периметру. Подходит такое основание только для тех гаражей, где нет смотровой ямы. Если же яма необходима, фундамент должен быть ленточным.

Изготовление плитного фундамента

По разметке копают котлован глубиной 40-50 см. Дно засыпают слоем песка, затем идет слой щебня или гравия. Из арматурных прутьев вяжут двухуровневую решетку и укладывают на щебень. Края решетки не должны прикасаться к стенкам котлована. Сбивают из досок опалубку высотой 30-40 см и выставляют ее по внутреннему периметру котлована. Снаружи опалубку укрепляют распорками из бруса. Высота арматурного каркаса должна быть на 2-3 см ниже высоты опалубки.

Плитный фундамент

Изготовление плитного фундамента

В каждом углу фундамента нужно сделать дополнительные крепления для каркаса гаража. Для этого отрезки арматуры сечением 16 мм вставляют по углам между ячейками решетки так, чтобы они возвышались над поверхностью фундамента примерно на 30 см. Затем готовят бетонный раствор и заливают котлован. Чтобы избежать трещин и расслоения фундамента, заливку необходимо производить за один раз. Сохнуть основание должно около месяца, в первое время поверхность следует периодически увлажнять и прикрывать пленкой от солнечных лучей.

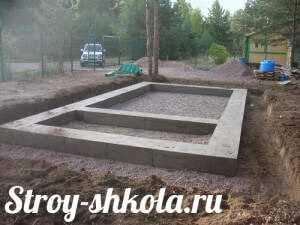

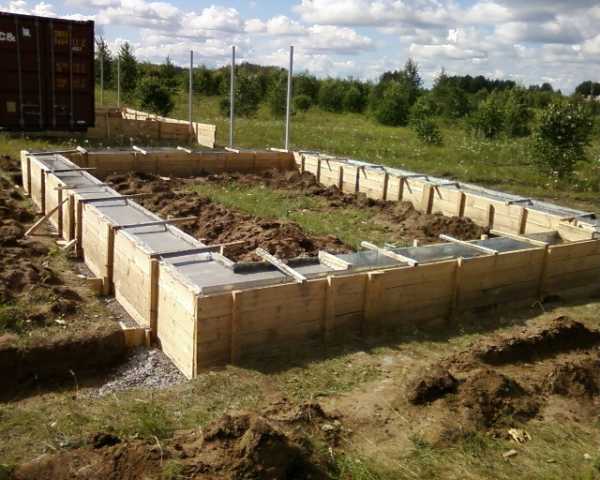

Изготовление ленточного фундамента

Смотровую яму копают одновременно с траншеей под фундамент. Ширина траншеи должна быть минимум 20 см, глубина от 50 см. Опалубку из досок обивают пленкой и устанавливают по обе стороны траншеи. Высота опалубки над поверхностью грунта около 20 см. Дно закрывают песчано-щебневой подушкой, а сверху монтируют каркас из арматуры. По углам выставляют вертикальные прутки на высоту 30 см от поверхности фундамента. Смешивают ингредиенты для раствора и заливают опалубку. Верх фундамента накрывают пленкой и периодически смачивают водой.

Изготовление ленточного фундамента

Смотровую яму роют на расстоянии не меньше 1 м от стен гаража. Ее ширина с учетом толщины стен составляет 1 м, длина равняется длине автомобиля, но может слегка варьироваться. Глубина ямы зависит от высоты роста хозяина машины, но в среднем составляет 1,5 м. Пока фундамент сохнет, стенки ямы выкладывают кирпичом или выливают из бетона.

Изготовление ленточного фундамента

Чтобы сделать прочный и ровный пол в гараже, площадку внутри фундамента выравнивают, засыпают песком и хорошо утрамбовывают. Сверху настилают гидроизоляционную пленку или рубероид, укладывают армирующую сетку и заливают бетонной смесью. С помощью длинной рейки раствор распределяют по площадке и выравнивают поверхность.

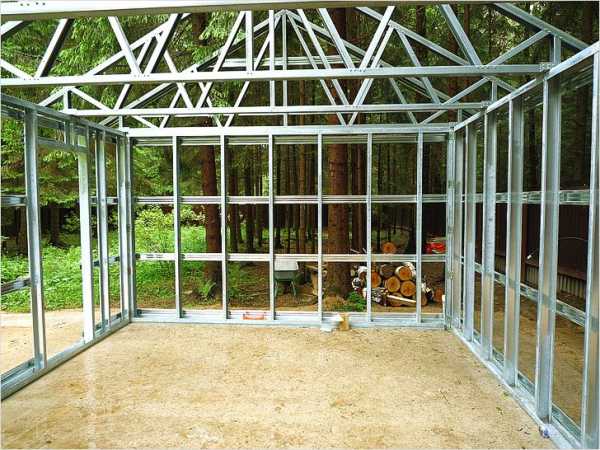

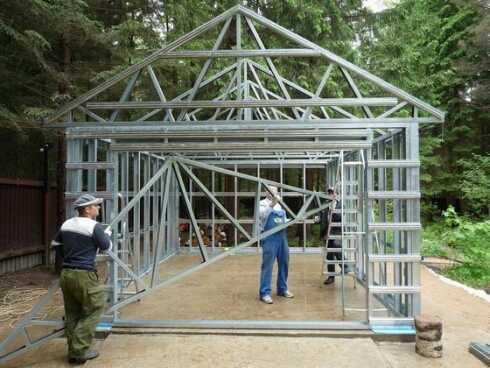

Монтаж металлического каркаса

Монтаж металлического каркаса

Шаг 1. Установка несущих балок

После высыхания фундамента можно приниматься за установку каркаса. Сначала варят нижнюю раму из 4 металлических уголков большого сечения и заодно приваривают ее к выступающим из фундамента арматурным прутам. Пруты обязательно должны располагаться внутри периметра. Трубы для вертикальных балок обрезают по высоте стен, ставят по углам и временно фиксируют распорками. Если крыша в гараже будет односкатной, передние стойки делают выше на 20-25 см. Далее опорные стойки выравнивают с помощью отвеса и приваривают к нижней раме, а потом скрепляют конструкцию вверху, соединяя стойки между собой уголками.

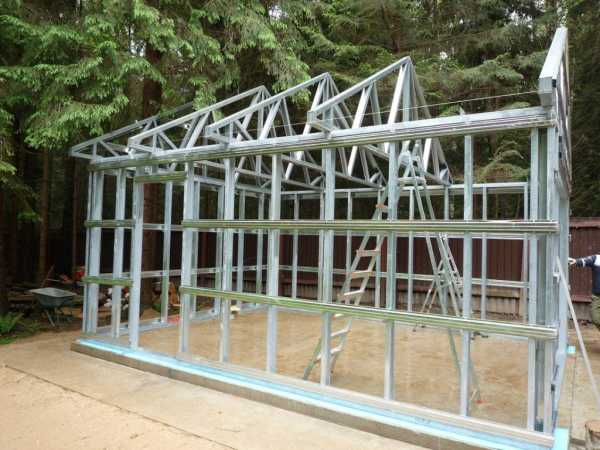

Металлический каркас гаража

Шаг 2. Монтаж перемычек

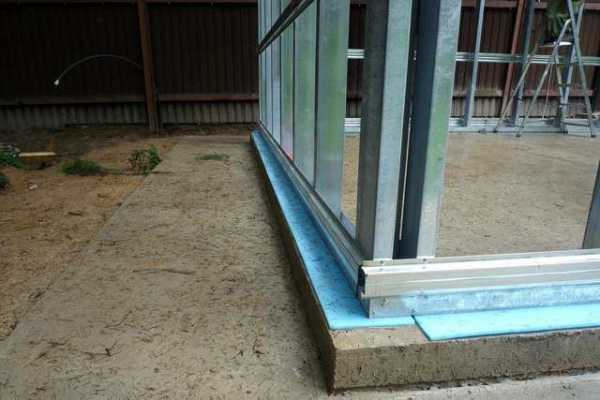

Фотография обвязки металлического гаража

Для упрочнения каркаса по периметру гаража крепят дополнительные стойки из уголка. Расстояние между стойками не должно превышать 1-1,2 м. В качестве ребер жесткости приваривают по диагонали арматурные пруты. Можно скрепить перемычки болтами, заменив диагональные пруты горизонтальными уголками или профильными трубами. В передней части каркаса по бокам устанавливают опорные стойки для ворот. Между ними и несущими вертикальными балками должно оставаться минимум 20 см. Стойки ворот укрепляют отрезками арматуры, приваривая их под углом к нижней и верхней раме.

Шаг 3. Монтаж крыши

Монтаж крыши

Кровля

Крыша для металлического гаража может быть односкатной и двускатной. Для монтажа односкатной крыши переднюю и заднюю часть рамы соединяют стальными уголками, которые укрепляют перемычками через каждый метр. Для двускатной крыши над верхней рамой устанавливают продольные балки из профильной трубы. Затем из уголка монтируют треугольные стропила и закрепляют их на перекрытиях с шагом 1 м. После этого все стропила соединяют одним сплошным уголком, приваривая его по самому верху конструкции.

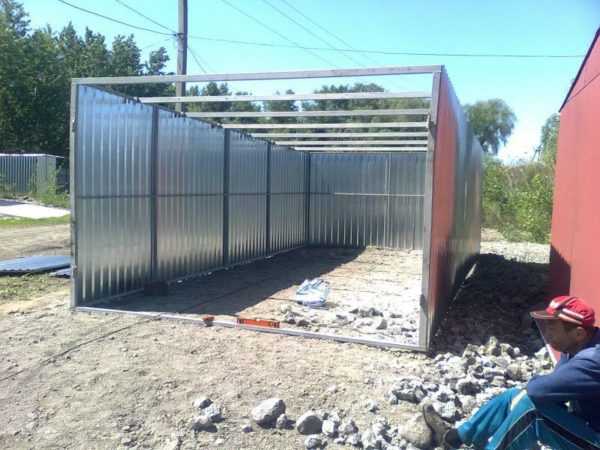

Обшивка гаража

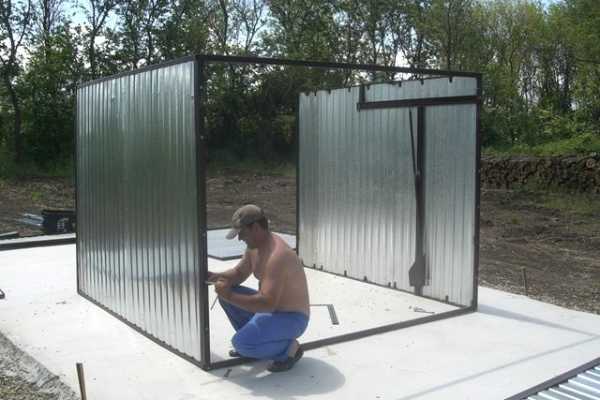

Монтаж продольных стен металлического гаража

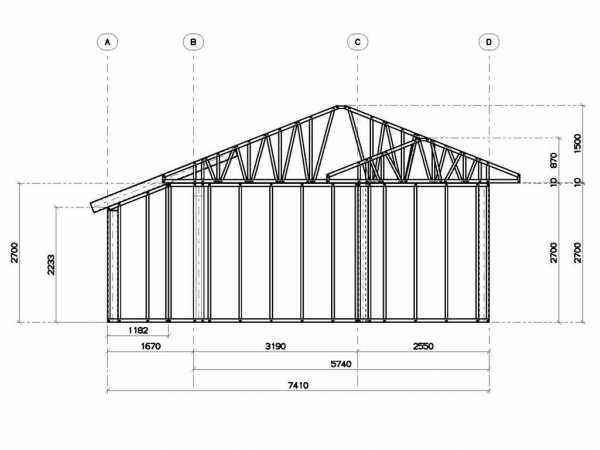

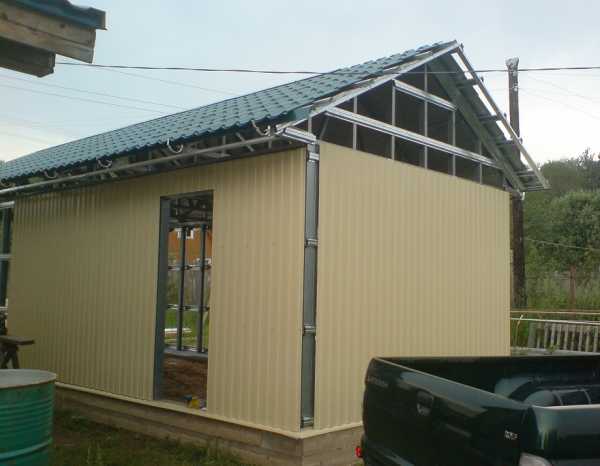

Монтаж торцевой стены и прогонов кровли

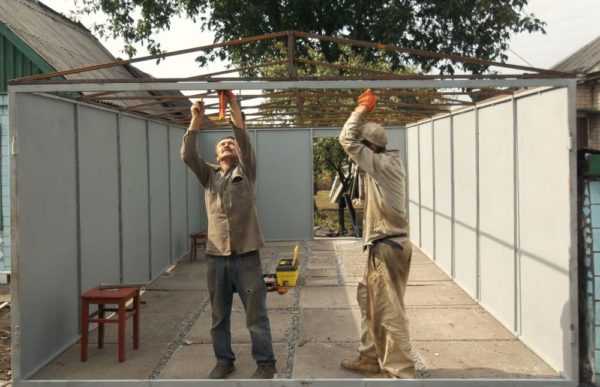

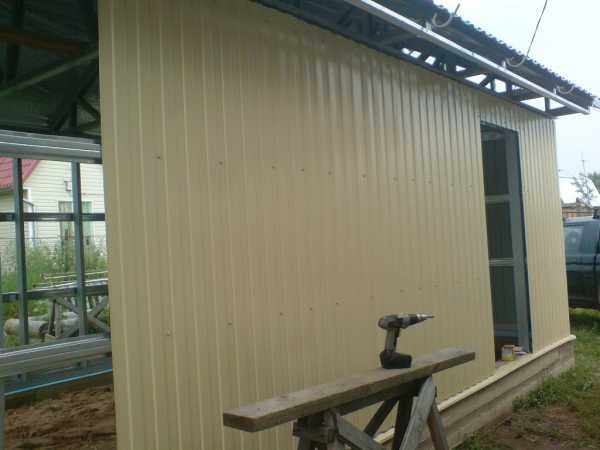

Обшивка гаража

Готовый каркас необходимо правильно обшить стальными листами. Обшивку можно крепить с помощью сварки или болтами. Если в качестве обшивки используется профнастил, крепление производят вторым способом, поскольку сварка разрушает защитное полимерное покрытие. Листовую сталь сначала нарезают болгаркой по размеру стен, а затем приваривают точечной сваркой к стойкам и перемычкам. На крыше листы укладывают внахлест на 15 см, начиная снизу и оставляя свесы по бокам гаража. Завершая обшивку, обязательно проваривают все стыки. Если крепление производится с помощью болтов или саморезов, боковые листы также укладывают внахлест, фиксируя стыки по всей длине.

Облицовка

Обшивка гаража

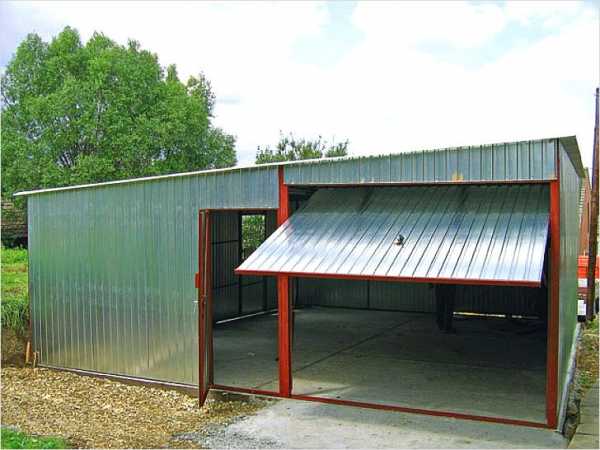

Установка ворот

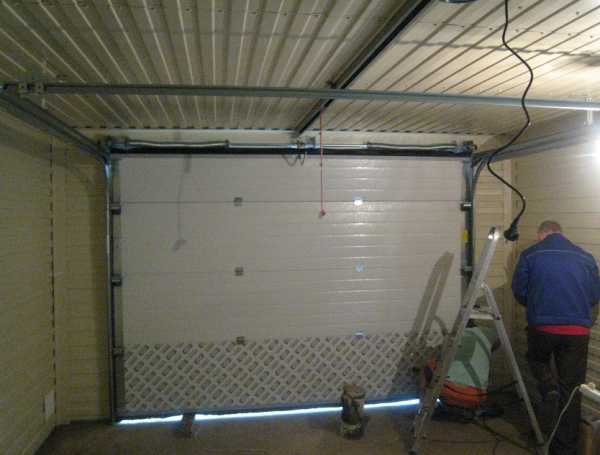

Монтаж подъемно-секционных ворот металлического гаража

Гаражные ворота

Раму для ворот собирают из уголка, укрепляют ее горизонтальными и диагональными перемычками, по углам приваривают распорки из прутов. После закрепления петель раму шлифуют, протирают от пыли и покрывают антикоррозийным составом. Затем ворота красят, а когда краска высохнет, обшивают створки металлом. Установив замок, засов и ручку на полотне ворот, их устанавливают в проеме и закрепляют на петлях.

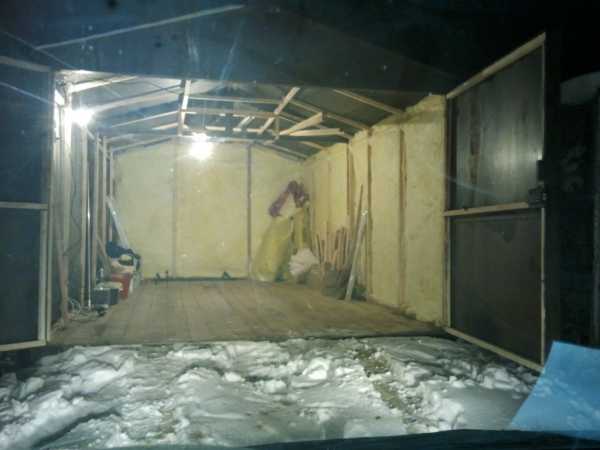

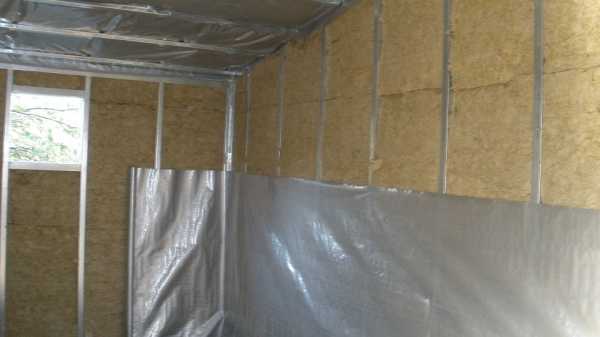

Утепление гаража

Для теплоизоляции гаражного помещения подходит любой негорючий материал. Удобнее работать с плитным утеплителем: плиты подгоняют по размеру и вставляют между опорными стойками. При использовании минеральной ваты нельзя сильно сжимать и комкать углы материала, это увеличивает теплопроводность материала. Чтобы полностью изолировать мостики холода, между нижней и верхней рамой по периметру стен устанавливают алюминиевый профиль через равные промежутки. Заполнив утеплителем пространство между опорными стойками, укладывают второй слой минеральных плит, засовывая их за профиль.

Утепление гаража

Если гараж утепляется пенопластом или пенополиуретановыми плитами, материал всплошную приклеивают к поверхности стены. Стыки должны быть очень плотными, все зазоры и отверстия задувают пеной. Сверху утеплитель можно покрыть штукатуркой или обшить листовыми материалами – оцинковкой, фанерой, ДСП и другими. После стен утепляют потолок, используя те же материалы, а при желании можно утеплить и ворота.

Утепление гаража

Устройство вентиляции

Схема гаражной вентиляции с погребом

Чтобы избежать образования на стенах конденсата и скопления в гараже вредных газов и испарений, необходима приточно-вытяжная вентиляция. Сделать ее самостоятельно совсем несложно. В задней стене на расстоянии 15 см от потолка вырезают сквозное отверстие небольшого диаметра. В отверстие вставляют отрезок вентиляционной трубы и закрывают решеткой с обеих сторон. Теперь в передней стене на высоте 20 см от пола делают такое же отверстие для притока воздуха. Если гараж имеет большую площадь, приточные отверстия делают по обе стороны проема, а вытяжные симметрично по углам задней стены.

Видео — Устройство вентиляции

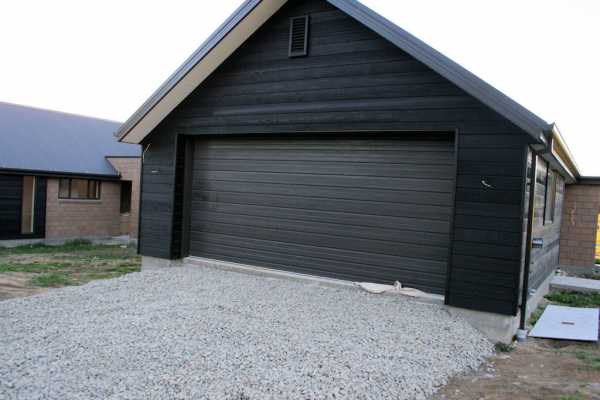

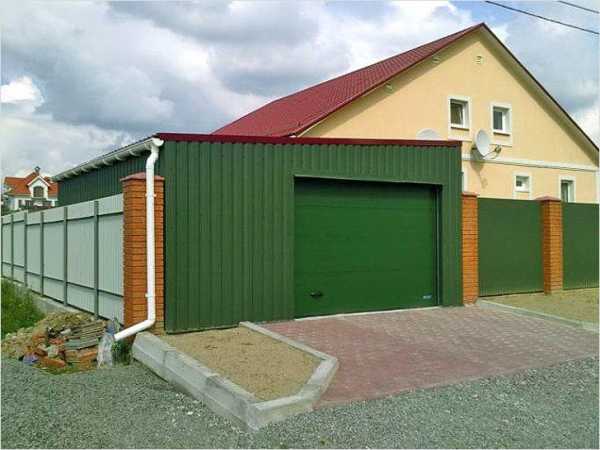

Завершающая отделка

Гараж с внутренней отделкой

Когда внутренние работы выполнены. Приступают к наружной отделке гаража. Если стены из простого металла, их необходимо прогрунтовать и покрасить, чтобы защитить от коррозии. Покрытие из профнастила в покраске не нуждается, поэтому наружные работы заключаются в установке отливов, наружного освещения, ветровых планок для кровли. Для въезда автомобиля бетонируют площадку по ширине проема ворот, причем располагаться она должна под уклоном.

Площадка перед гаражом

Видео — Гараж металлический своими руками

svoimi-rykami.ru

Металлический гараж своими руками — по шагам с фото и видео

Помещение для ремонта и хранения транспортного средства можно построить из подручных материалов. Имея немного практики, теоретических знаний, денежных средств и энтузиазма, собственник способен за короткое время вывести металлический гараж своими руками. Достоинства металлоконструкции:

  • строительство длится не более одного месяца;
  • общая стоимость материалов и строительных работ на порядок ниже, чем строения из кирпича или блоков;
  • фундамент идет облегченного типа, так как конструкция легкая по весу;
  • при правильной обработке металлокаркас не требует дополнительного ухода во время эксплуатации.

Подготовительные мероприятия

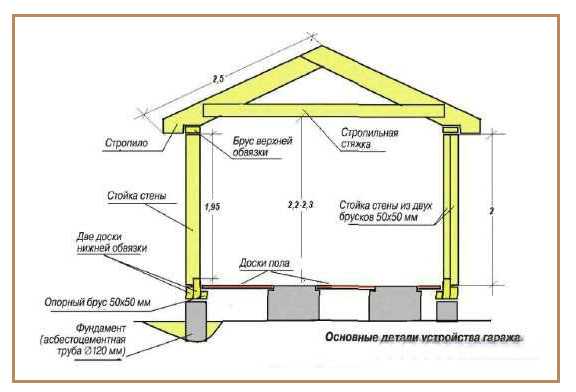

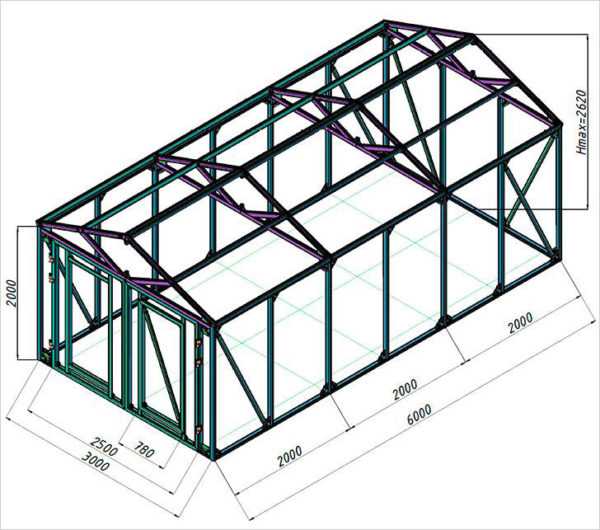

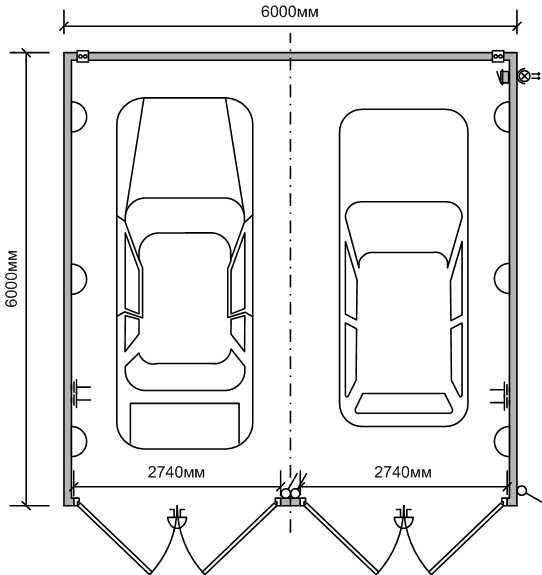

Схема металлического гаража своими руками

Чтобы сборный металлический гараж получился с первого раза, необходимы наброски и чертежи, следует предусмотреть точное назначение металлоконструкции. Продумайте пространство для хранения запчастей, ширина здания должна с запасом вмещать автомобиль с открытыми дверцами.

Ваш металлический гараж своими руками при возведении требует ряд материалов:

  • бетонная смесь и арматурная решетка;
  • листы металла, уголки и сварочный аппарат;
  • крепежи для ворот;
  • утеплители и грунтовочные составы для стен;
  • древесный материал для создания кровельного каркаса.

Прочный фундамент

Фундамент для металлического гаража

Если гараж из металлопрофиля своими руками будет стоять на металлических полозьях, стандартный фундамент не пригодится. По длине постройки отрезаются трубы. Один срез выполняется под углом 45 градусов, а другой делается под прямым углом. Чтобы появилась конструкция, схожая с полозьями санок, ко второму углу приварите меньший отрезок трубы. Полозья пропитываются антикоррозийными и гидроизоляционными составами. Торцы шлангов завариваются.

Когда нужно капитальное основание, строительных мероприятий предстоит больше обычного.

  1. Такой фундамент под металлический гараж требует выкапывания траншей по периметру. Выровненные и изолированные полости изнутри равномерно засыпаются крупнозернистым песком для борьбы с морозным пучением грунта. Затем следует слой щебня с тщательной утрамбовкой. После поливки водой с временным отрезком заливается крепкий цементный раствор.
  2. Для ленточного фундамента делается опалубка с видимым выступом из земли. Ходы укрываются гидроизоляционной пленкой. Двухслойная арматурная форма напоминает прямоугольную «клетку». По углам фиксируются анкера, которые крепко сцепятся с металлическим «скелетом» постройки. Все полости заливаются крепким цементным раствором с добавлением щебня. Ждать минимум несколько недель полного высыхания.


Напольные покрытия в металлический гараж

Цементная поверхность

Смешайте грунт с гравием или щебнем, выровняйте полученную массу. Затем нанесите цементный раствор (соотношение с песком один к пяти) небольшим слоем. Спустя неделю нанесите более крепкий аналогичный слой жидкой консистенции. Помните о затирке финишного слоя для гладкости пола.

Чтобы пол не растрескивался, поливайте его периодически после укладки водой.

Бетонный настил

  1. Данный пол укладывается на песок с толем, пергаментом. На готовый материал заливается бетонная стяжка с добавлением щебня.
  2. Если основание из щебня, обязательно идет арматурная сетка. Затем заливается крепкий раствор бетона. С временным интервалом наносится жидкая цементная масса для выравнивания.

Кирпичный пол

С таким основанием металлический гараж своими руками смотрится презентабельно. Чтобы его построить, на подготовленную поверхность клинкерный кирпич укладывается ребром, швы замазываются клеящим составом.

Деревянное покрытие

Деревянный пол

Настил актуален для ленточного фундамента. В любом случае, пол под гараж из металлопрофиля своими руками расстилается на рубероид или полиэтилен, которые задержат влагу. Ширина перекрытий должна быть минимум 10 см, не забудьте про заступы на стены во время укладки.

При относительно ровной поверхности, настил в металлический гараж ложится на лаги (фиксируются к брускам по периметру комнаты). Промежуточные перекрытия крепятся уголками. Черновой пол идет параллельно входа, чистовой материал укладывается по ходу помещения.

В данном случае обязательно будет перепад с другими прилегающими основаниями, который нужно оформить мостиком или ступенькой.

Стеновые плоскости в металлический гараж своими руками

  • сооружение каркаса.

    • Листы металла режутся болгаркой на нужные части и привариваются к стяжкам и уголкам точечной сваркой. Когда компоненты получили общую форму, швы листов в будущий металлический гараж провариваются дополнительно;

  • монтаж стен.

    • Чтобы металлический гараж своими руками был прочным, только после полного высыхания фундамента сборная конструкция устанавливается на платформу и крепится при помощи труб прямоугольного сечения. Приваривайте каркас крыши со стеновыми перегородками;

  • зашивка стен.

    • Листовой металл крепится заклепкам, саморезами или приваривается к трубчатому «скелету».

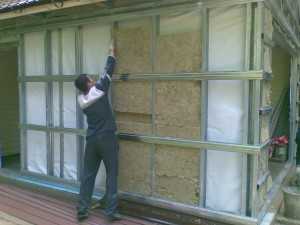

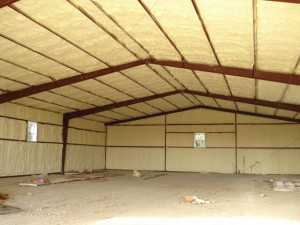

Утепление гаража из металлопрофиля своими руками

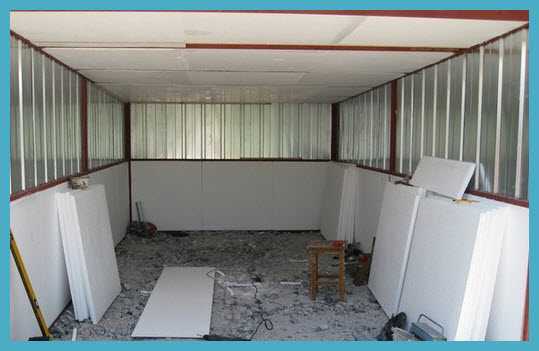

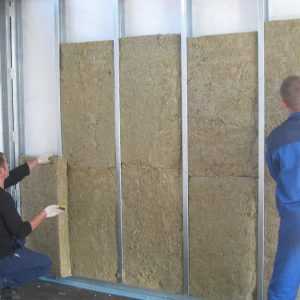

Утепление металлического гаража

Полистирольные или пенопластовые плиты крепятся при помощи поперечных брусьев между стеновыми стойками. Утеплитель изнутри окрашивается или оштукатуривается. Быстрое утепление пенопластом оптимально по цене. Финишная внутренняя отделка важна для завершенности.

Все чаще утепление осуществляется вспененным полиуретаном или жидкими красками-утеплителями. Астратек и жидкий пеноизол наносятся экономным слоем и создают долговечную теплоизоляционную прослойку. Поверх монтируется вагонка.

Конечно, внутренняя отделка важна, но не забудьте уделить внимание внешним зонам. Металл при необходимости зачищается, покрывается антикоррозийной грунтовкой, затем покрывается краской по металлу или эмалью.



Простое изготовление кровельной поверхности

  1. Если металлический гараж планируется делать с двускатной крышей, отдельно скрепленный корпус приваривается к верхним точкам основной рамы.
  2. Когда хозяин решил оснастить гараж из металлопрофиля своими руками односкатной кровлей, заранее изготавливаются стойки особой длины. Чтобы при монтаже образовался угол для оптимального ската воды и талого снега.

Крыша с утеплением

Утепление крыши металлического гаража

Качественная внутренняя отделка кровли важна, так как идет вопрос техники безопасности и сохранения приемлемой температуры комнаты.

Так, металлический гараж своими руками утепляется:

  • пенопластом.

    • Монтажные работы осуществляются только при помощи клея, чтобы избежать лишних отверстий для болтов;

  • минеральной ватой.

    • Прикрепляется к обрешетке ровным слоем при помощи степлера, после чего накладывается пароизоляция и конструируется фальш-потолок.



Ворота

Корпус ворот сваривается из уголков. По диагонали крепится арматура для усиления каркаса. Доукомплектуйте двери деревянными брусками, чтобы створчатая система при движении не деформировалась. Внешняя панель представляет собой приваренный к общему «телу» листовой металл.

Вентиляция

Вентиляция в металлическом гараже

Важно помнить, что внутренняя отделка бесполезна, если в помещении скапливается влага. Конденсат на стенах повредит обшивку автомобиля и притянет неприятный запах прелости в боксе.

Предпосылки для создания вентиляции:

  • земная почва.

    • Не предусмотрена гидроизоляция пола;

  • систематическое обледенение машины.

    • Температура снаружи максимально приближена к температурному режиму помещения.

Для создания оптимального воздухообмена, следует построить приточно-вытяжной шлюз. Через приточную систему (30 см от пола) свежий воздух из вне поступает в гараж. Нагреваясь и напитываясь испарениями, отработанные воздушные потоки выходят наружу через вытяжной проем (отверстие располагается по диагонали противоположной стены под потолком). В качестве профилактических мероприятий шлюзы накрываются защитными сеточками.

Виды труб:

  1. Оцинкованные.
  2. Асбестовые.
  3. Гибкие гофрированные.

Последние наиболее актуальны, так как пластиковые шланги аккуратно подгоняются под вентиляционные ходы. Следите, чтобы труба не касалась пола.



stroybudni.ru

Металлический гараж своими руками + фото

В данной статье мы поговорим о том, как сделать металлический гараж своими руками. Данный вид гаражного строения распространен, но далеко не каждый занимается его изготовлением «с нуля». Собран такой гараж может быть при помощи сварки, болтов с гайками (что будет значительно дешевле), и даже при помощи немного позабытых в наше время заклепок.

Фундамент строения

Закладка основания

Гараж из металла – легкая конструкция, поэтому чаще всего фундамент делают только по его периметру, углубляя на 25 см (с такими же параметрами по ширине). Но иногда заливают под всем гаражом цельную плиту из бетона, армированную металлической сеткой, которая станет и фундаментом, и полом, если нет желания сделать стяжкой ровный бетонный пол поверх плиты. Иногда под основание кладут и готовые бетонные перекрытия. Этот способ не подойдет, если в гараже планируется сделать смотровую яму для ремонта автомобиля. Вопрос только в цене. Можно, конечно, использовать винтовой каркас, и тогда фундамент не понадобится. Однако в этом случае о прочности гаража придется позабыть, хотя с финансовой точки зрения такое решение будет выигрышным.

Если же, не экономить, то нужно соблюдать определенные правила:

  • верхнюю часть фундамента (бетонной плиты) надо сделать примерно на 20 см возвышающейся над уровнем земли, чтобы не затекала вода, когда пойдет дождь;
  • поверхность основания нужно соорудить ровной, идеально горизонтальной;
  • по всем четырем углам фундамента необходимо забетонировать арматурные пруты, к которым потом приварится металлический каркас гаража.

Если поверхность, на которой нужно построить гараж, неровная, то желательно подсыпать немного гравия, чтобы выровнять ее (в том случае, когда решили ставить сооружение на готовую плиту-перекрытие).

Фундамент лучше заливать сразу и целиком, чтобы получился монолит. При создании ленточного фундамента нужно не слишком много бетона, поэтому можно воспользоваться бетоносмесителем и сделать бетон рядом с местом строительства гаража.

Обратите внимание! Стандартные размеры гаража, в который помещается один автомобиль — 3,5 на 6 м. Но, если планируется утепление гаража, то вышеуказанные параметры гаража необходимо увеличить на 20 см.

Когда фундамент готов, на него необходимо положить гидроизоляцию – рубероид. Места стыков кусков рубероида лучше всего замазать битумной мастикой. Потом сверху основания и гидроизоляции нелишним будет сделать пол – бетонную стяжку.

Каркас

Конструкция из металлопрофиля

Каркас для постройки гаража обычно сваривают из металлического уголка крупного сечения, вследствие чего конструкция становится крепче в несколько раз. Каркас лучше всего собирать сразу на месте будущей установки гаража из металла.

Последовательность сборки металлической основы для гаража такова:

  • Сначала сваривают нижнюю раму. Ее нужно прикрепить к поднимающимся из бетона прутам на углах фундамента таким образом, чтобы куски арматуры остались внутри гаража.
  • Потом привариваются по углам вертикальные подпорки.
  • В передней части каркаса следует установить и закрепить две подпорки по бокам будущего гаража. Они станут впоследствии «дверными косяками» ворот.
  • Закрепленные в верхней части подпорки соединить поверху рамой.
  • После этого необходимо сделать несущие элементы кровли. Если она односкатная, то подпорки фасада (передней части гаража) стоит вывести выше остальных подпорок, чтобы уклон «потолка» был в сторону задней стенки сооружения. Если же крыша планируется двускатная, то придется сварить треугольные конструкции стропил и прикрепить их сваркой, болтами или заклепками к верхней раме гаража.
  • Промежуточные подпорки у стен привариваются с одинаковым промежутком, что усилит прочность всей конструкции.

Обратите внимание! Необходимо обратить особое внимание на то, что размер промежутка зависит от ширины листа металла, приваренного к ней, как часть стены гаража. Но если закреплять стальные листы внахлест, один на другой, то между подпорками промежуток придется делать на 5 см меньше ширины самого листа.

Сооружение стен гаража

Схема стен с размерами

К собранной из уголка основе прикрепить сваркой, прикрутить болтами и гайками или же использовать заклепки внешнюю обшивку, представляющую собой металлические стены. Ее можно сделать из листовой стали, а также из профлиста. Сталь для внешней обшивки уже готового каркаса металлического гаража подойдет как оцинкованная (защищенная от коррозии слоем цинка), так и обычная. Толщина металла, используемого на сооружение стен, должна быть не меньше, чем 1,2–1,5 мм.

Обратите внимание! На крыше листы крепятся от свесов к коньку, чтобы верхние листы шли внахлест на нижние, на 15 или 20 сантиметров.

Все элементы строения

Ворота для гаража лучше сделать двустворчатыми, распахивающимися. Такие ворота очень удобные и практичные. Их запросто можно сварить рядом с местом установки гаража. Сначала сварить каркас полотна для каждой створки, а потом к нему приварить или прикрутить болтами, что требует сверления в каркасе отверстий, металлические листы. Листы для ворот следует брать толстые, не меньше 4 мм. Ворота желательно закрепить на внутренних петлях, это одно из основных правил антивзлома. Ворота металлического гаража обязательно следует утеплить, как и его стены.

Утепление

Рулонный минеральный утеплитель

Если металлический гараж не утеплен, то во время изменения погодных условий, на его стенках появится конденсат. Проще будет утеплить металлический гараж плитами из пенополистирола (вид пенопласта, фирменное название которого – стиропор). Плиты приклеить изнутри к металлической обшивке гаража между стойками каркаса.

Нужно обратить внимание на то, что большой недостаток пенополистирола в его хорошей горючести и легковоспламеняемости. А гараж излишне пожароопасен.

Поэтому для утепления металлического гаража лучше всего использовать негорючие теплоизоляционные материалы. Подойдет минеральная вата (стекловата) в виде жестких матов. Ее надо будет зашить изнутри гаража листами специального материала (МДФ, OSB, ЛДФ, ДСП).

Покраска гаража

Необходима специальная краска

Снаружи покрасить металлический гараж можно алкидной краской по металлу. Она идеально подходит для нанесения на оцинкованную поверхность, быстро схватывается. Недостаток этой краски только в том, что она обладает повышенной горючестью. Также для наружной покраски рекомендуется использовать акриловую краску по металлу. Она хорошо защищает металл от коррозии, отличается своей долговечностью, практически не выцветает и не растрескивается. А еще акриловая краска нетоксичная и негорючая, в чем и заключается ее преимущество перед краской алкидной.

А вот недолговечной масляной краской по металлу можно окрасить гараж изнутри (если он не утеплен), так как для покрытия внешних стен сооружений она мало подходит.

Если есть желание, то стены металлического гаража (а лучше – ворота) снаружи можно украсить надписями или незамысловатыми рисунками, выполненными с помощью обычного трафарета из картона и все той же акриловой краски по металлу.

Выбор замка

Замок должен быть качественным

Замок следует выбирать прочный, массивный, сделанный из металла шириной не менее 3–4 мм. Навесной замок категорически не рекомендуется, так как взломщики открывают ворота с таким замком за несколько минут.

Обратите внимание! Лучшие варианты замков для металлического гаража – врезной и накладной. Накладной замок следует крепить так, чтобы снаружи ворот не были видны места крепления замка.

Защита от взлома

Чтобы взломщики не смогли высверлить болты, которыми крепится замок к воротам, замок необходимо приварить на металлические уголки. Это повысит взломоустойчивость гаража из металла. Конечно, желательно установить на ворота рядом с замком камеру видеонаблюдения, чтобы потом передать кадры со взломщиками в соответствующие органы, или просто поставить на гараж сигнализацию, но все это слишком дорого. А на добротный замок может раскошелиться хозяин гаража практически с любыми финансовыми возможностями.

Посмотрите подборку фотографий металлических гаражей.

Фото

Видео

Посмотрите подробный видеоматериал по сборке металлического гаража:

Последняя редакция: 03.02.2015 Автор: Сташков Максим Геннадиевич

kaksdelatgarazh.ru

Железный гараж своими руками: выполняем чертежи

Гараж металлический своими руками чертежи

Металлический гараж чертежи надо сделать в самом начале ведения работ. Ведь тогда можно все просчитать и взять правильный объем материалов.

Делая чертеж металлического гаража, надо сразу учесть некоторые детали его монтажа. Ведь это не просто коробка, данная конструкция должна соответствовать и определенным параметрам.

Сегодня мы и рассмотрим именно эти вопросы и поможем сделать данную конструкцию быстро и правильно. Так же вы сможете посмотреть фото и видео по данному вопросу и сделать все качественно.

Металлический гараж

Прежде, чем заниматься этой работой и делать покупки, надо разобраться, на сколько данная конструкция вам подойдет.

Преимущества гаражей из металла:

  • На его сооружение уйдет не более месяца.
  • Обойдется дешевле, чем кирпичный (см. Как построить кирпичный гараж своими руками) или блочный.
  • Легкость конструкции, которая не требует мощного фундамента.
  • Долговечная структура, требующая минимального обслуживания.

Устройство стального гаража довольно простое и состоит из каркаса из стальных уголков, к которым привариваются стальные листы. В качестве основы может быть выполнен простой ленточный фундамент или приварены металлические полозья для его перемещения. Данный гараж необходимо утеплить, использовав пенопласт, и смонтировать обогрев помещения – печным или электрическим.

Делаем фундамент

Чертеж гаража металлического должен предусмотреть качественный фундамент. Здесь есть два варианта, это плитный и ленточный. Если вы хотите сделать к примеру смотровую яму, то вам лучше выбрать ленточный.

Давайте рассмотрим изготовление обоих вариантов:

Фундамент плитныйЭта конструкция гаража достаточно легкая и для нее можно соорудить чисто символический фундамент, заглубив его на 20-25 см в грунт. Как вариант, можно пустить в дело бетонную плиту, проармировать ее сеткой и залить. Такая плита будет служить не только опорой для стен гаража, но и являться черновым полом. В качестве плит можно использовать заводские перекрытия, просто уложить их на землю, предварительно выровняв площадку. Несмотря на эти варианты, следует соблюдать основные условия:
  • Верхний уровень фундамента или плиты должен возвышаться над уровнем земли на 15-20 см, чтобы в гараж не проникала влага.
  • Основание или фундамент установлены строго по уровню.
  • Во время бетонирования вывести отрезки арматуры для приваривания каркаса гаража.
  • Заливка фундамента производится за один заход, чтобы он являл собой монолитную конструкцию. Для фундамента гаража не требуется много бетона, поэтому его можно замешать непосредственно возле места заливки, используя бетономешалку.



Фундамент ленточныйДанный фундамент строится в несколько этапов:
  • Готовится площадка под будущий гараж, согласно геометрическим размерам. Для гаража на стальных полозьях просто срезается верхний слой грунта с органикой. Для надежного фундамента этот слой снимается на глубину 40-60 см и заполняется крупнозернистым песком или кирпичным боем. Это предотвратит деформацию грунта под гаражом и будет способствовать отводу лишней влаги от гаража.
  • Под ленточный фундамент помечают участок с использованием веревки, рулетки, колышков и угольника. Затем из досок создается опалубка, возвышающаяся над землей на высоту 30-40 см. Внутри опалубки укладывается два ряда арматуры, диаметром 80-100 мм, делая вертикальную и горизонтальную перевязку с помощью отожженной металлической проволоки. По углам устанавливаются анкера, к которым впоследствии будет крепиться металлический каркас. Анкера выпускаются на высоту около 30 см над уровнем фундамента.
  • С помощью бетономешалки заготавливается бетон, перемешивая песок, цемент и щебень в соотношении 2:1:2. Этот бетон заливается в опалубку, выравнивается и оставляется до полного застывания. После готовности можно приступать к работам (через 28 дней) по установлению каркаса гаража.



Материалы и инструменты

Размеры будущего гаража должны соответствовать его предназначению. Если предполагается только ставить автомобиль на хранение, то можно ограничиться не большим гаражом, но если в гараже намечается сберегать запчасти и производить техобслуживание и ремонт, то и гараж должен иметь соответствующие размеры.

Для изготовления гаража своими руками из металла потребуются следующие материалы и инструменты:

  • Бетон, арматура или готовые бетонные блоки, или щиты.
  • Стальная труба для полозьев диаметром 100-150 мм.
  • Уголок из металла 50х50 мм.
  • Листовое железо 2-2,5 мм толщиной.
  • Электроды и сварочное оборудование.
  • Шлифовальная машина болгарка, с отрезными и шлифовальными кругами.
  • Замок гаражный, петли и задвижки.
  • Деревянная доска для опалубки и пола.
  • Грунтовка и краска по металлу.

Методика сооружения гаража из металла

Железный гараж своими руками сделать не так и сложно, если вы все предусмотрели и правильно рассчитали материал. Вся работа делается поэтапно.

Делаем чертеж гаража

 Итак:

  • Ежели это будет гараж с полозьями, то согласно длине гаража отрезаются две трубы диаметром 100-150 мм. Причем, один конец трубы отрезается под углом 90 градусов, а другой – под углом 45 градусов. К стороне, отрезанной под углом 45 градусов, приваривается не большой отрезок трубы, чтобы сформировался загиб, как у санок. После заваривают торцы труб и они покрываются битумной смесью для защиты от коррозии и гидроизоляции.
  • Конструкция пола для гаража на надежном фундаменте может быть любой. Для гаража на полозьях только из дерева. Бетонный пол заливается только по маякам бетоном марки М300, уложив перед этим слой гидроизоляции. В качестве материала для гидроизоляции можно применять полиэтиленовую пленку. После этого полу дают схватиться и оставляют его в таком состоянии на две недели. Пол из дерева укладывается на деревянные лаги, которые укладываются на нижний уголок каркаса. Дерево обязательно должно быть обработано антисептиком.
  • Каркас сваривается из стального уголка 50х50 мм. Начинают варить конструкцию с нижнего уголка, который приваривается по периметру гаража к выпущенным анкерам.
  • После по углам приваривают стойки из того же уголка. И наконец, приваривается по периметру верхний уголок.
  • Для усиления каркаса (если это необходимо) с угла на угол приваривается металлический пруток или такой же уголок — все зависит от величины гаража.
  • Конструкция крыши гаража обычно двухскатная и выполняется таким же уголком. Уголок отрезается с таким расчетом, чтобы он выходил за пределы каркаса на 15-20 сантиметров. Это необходимо для того, чтобы получилось небольшое перекрытие стен гаража, чтобы предотвратить попадание внутрь постройки атмосферных осадков.
  • Крыша, как и стены, зашивается листовым металлом путем приваривания их к металлическим уголкам. Она должна иметь необходимый уклон.
  • К каркасу приваривается листовой металл, обрезанный болгаркой согласно размерам. Сначала листы закрепляются сваркой частично, а после установки всех листов швы окончательно привариваются.
  • Гаражные ворота делаются по такой же технологии: сначала варится каркас створок ворот, к ним привариваются петли, устанавливаются створки ворот, фиксируются и после этого навариваются листы из металла. Затем устанавливается гаражный замок вместе с засовами.

Утепление

Металлический гараж — относительно холодное помещение в зимнее время и, в то же время, в нем очень жарко в летний период, а поэтому требует монтажа теплоизоляционного слоя. Лучше всего для этого подходят полистироловые или пенопластовые листы. Вообще-то, этот процесс должен быть предусмотрен на этапе проектирования и постройки гаража.

Проведение утепления пенопластом

  • Установка и сварка уголков делается таким образом, чтобы затем в эти ниши, образованные полками металлических уголков, четко входили пенопластовые плиты.
  • Для их закрепления можно к уголкам приварить металлические прутья диаметром 6,0 мм. Конечно же, такой гараж не будет иметь эстетического вида, а конструкция будет незаконченной.
  • Такой гараж следует облагородить изнутри деревянной вагонкой, пластиковой вагонкой или другим не дорогим отделочным материалом. Можно, например, использовать ДСП или OSB плиту. Не дорого, но зато быстро.

Внимание: Главное, чтобы на этапе строительства были предусмотрены места для крепления таких плит. Для этого к конструкции каркаса привариваются дополнительные металлические полоски. Затем в них перед установкой сверлятся отверстия и с помощью саморезов закрепляются плиты к стенам гаража.

Покраска

На заключительном этапе производится покраска гаража как снаружи, так и изнутри.

  • Снаружи металлическая поверхность зачищается наждачной бумагой с использованием шлиф-машинки.
  • После этого проводится обезжиривание металла. Для этого просто надо его протереть обезжиривателем.
  • Ждем полного высыхания и поле этого ветошью вытираем образовавшийся белый налет.
  • После этого наносится грунтовка. Лучше выбрать жидкость глубокого проникновения.
  • После этого покрываем красителем. Лучше применить пульверизатор. Если его нет, надо воспользоваться валиком. Вы тогда избежите потеков.
  • Изнутри можно покрасить водоэмульсионной краской в два слоя. Эта краска экологически чистая, а поэтому годится для покрытия внутри помещений. Хотя, с другой стороны, гараж – это не жилое помещение и можно использовать любую краску, которая подешевле.

Гараж металлический чертежи следует делать согласно габаритов участка и вашей машины. Инструкция позволит вам все правильно рассчитать и сделать. Цена напрямую будет зависеть от величины строения и массы металла.

1pogarazham.ru

РубрикаРазное

Добавить комментарий
