Молниеотвод — Википедия

Материал из Википедии — свободной энциклопедии

Молниеотвод на памятнике

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии. В быту также употребляется некорректное, но более благозвучное «громоотвод».

Во время грозы на Земле появляются большие индуцированные заряды, и у поверхности Земли возникает сильное электрическое поле. Напряжённость поля особенно велика возле острых проводников, и поэтому на конце молниеотвода зажигается коронный разряд. Воздух вблизи громоотвода в результате коронного разряда сильно ионизируется. Вследствие этого напряжённость электрического поля вблизи острия уменьшается (как и внутри любого проводника)[1], индуцированные заряды не могут накапливаться на здании и вероятность возникновения молнии снижается. В тех же случаях, когда молния всё же возникает (такие случаи очень редки), она ударяет в молниеотвод и заряды уходят в Землю, не причиняя разрушений[2].

ru.wikipedia.org

Громоотвод своими руками: материалы, расчет и монтаж

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

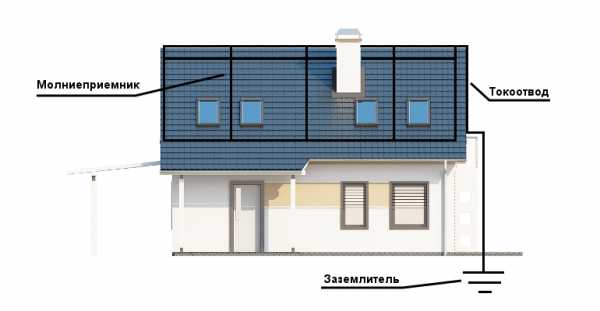

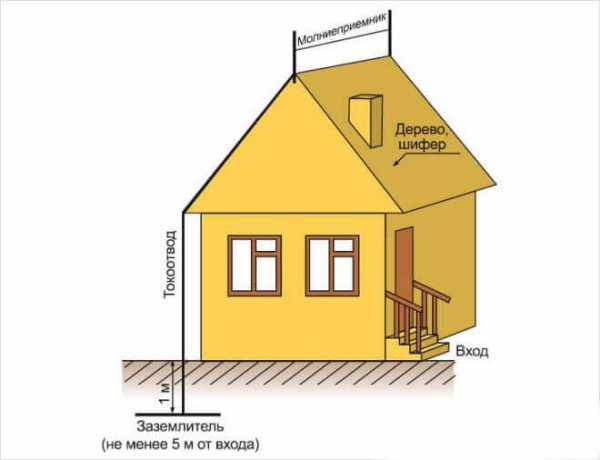

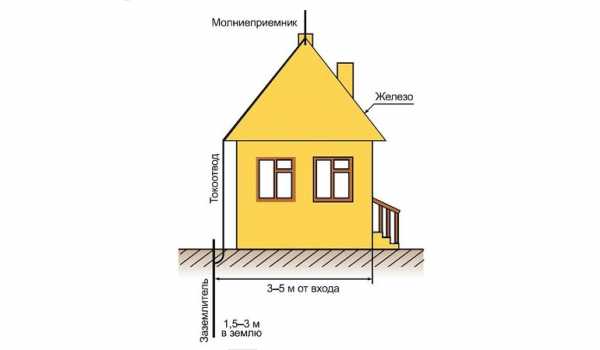

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

Молниеприемник

Существует три разновидности молниеприемников:

  • стержневой;
  • штыревой;
  • сетчатый.

Также в качестве приемника может выступать сама крыша.

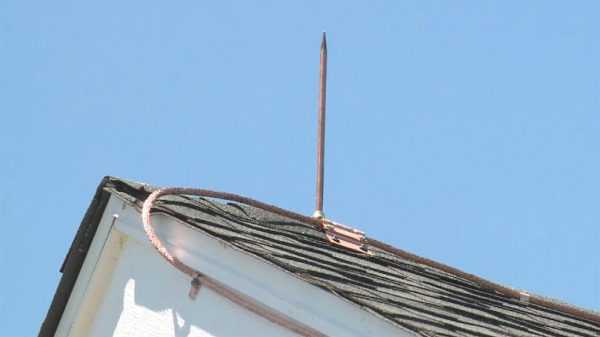

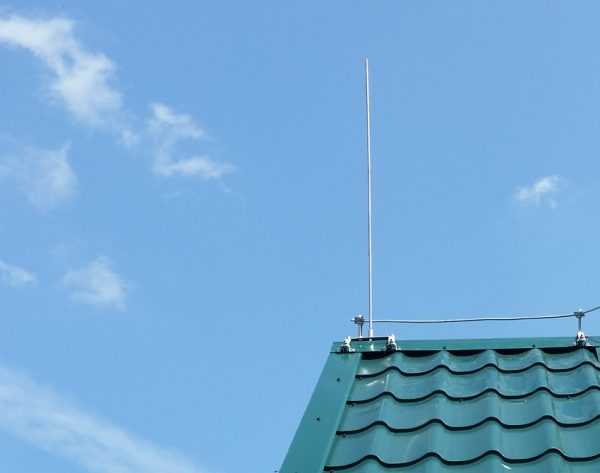

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром.

Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Обратите внимание! Молниезащиту можно как сделать своими руками, так и приобрести готовую.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

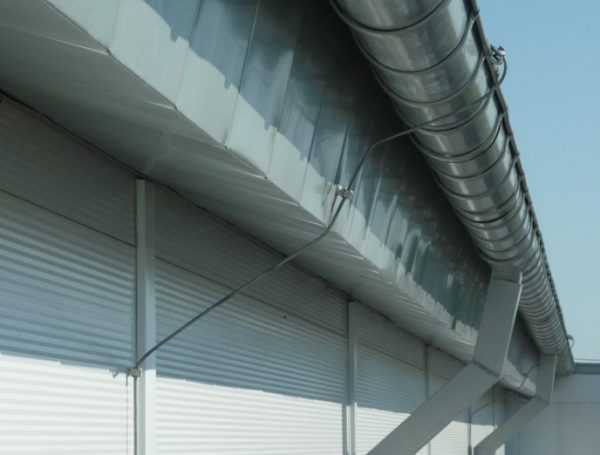

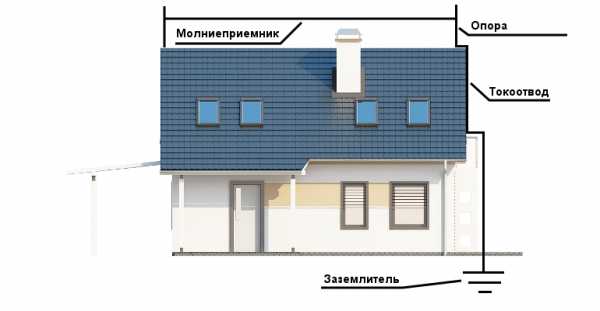

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

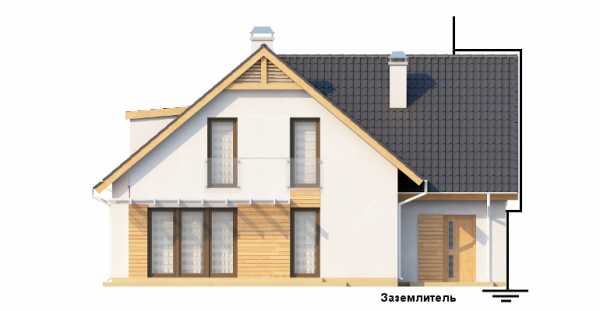

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

МатериалМолниеприемникТокоотводЗаземлитель
Площадь сечения, ммДиаметр, ммПлощадь сечения, ммДиаметр, ммПлощадь сечения, ммДиаметр, мм
Медь357165508
Сталь50850810011,5
Алюминий709,5256Не применяется

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

  1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
  2. Металлическая проволока нужного сечения.
  3. Устройства для заземления (металлические штыри, трубы или лента).
  4. Пластиковые фиксаторы, скобы, болты.
  5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

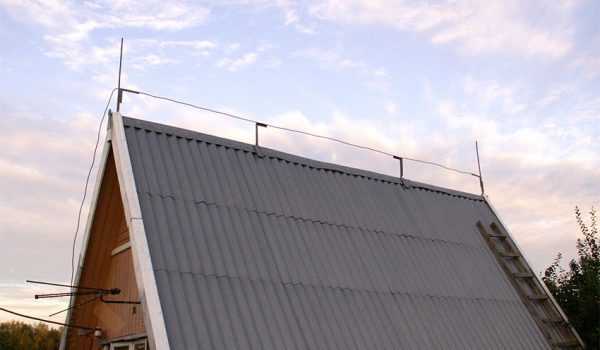

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

  1. Копают траншею глубиной от 80 см.
  2. Забивают в дно ямы металлические штыри.
  3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
  4. Отводят ленту к участку соединения с токоотводом.
  5. Состыковывают токоотвод с заземлителем.

Установка стержневого молниеотвода

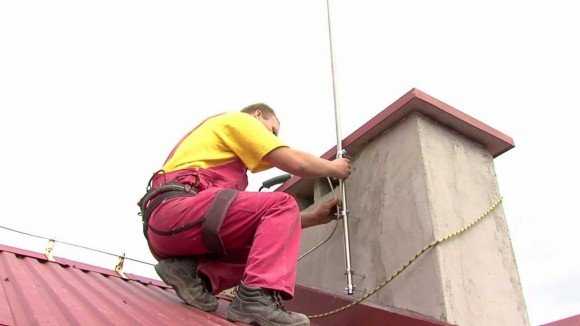

Для монтажа стержневой системы понадобится высокая станина. Ее функции сможет выполнять, например, мачта ТВ-антенны. Приемник фиксируют к ней сварным или болтовым соединением.

Установка токоотвода и заземлителя осуществляется так же, как описано выше, когда речь шла о тросовой молниезащите. После завершения установки следует протестировать сопротивление системы. Максимально допустимый показатель — 10 Ом.

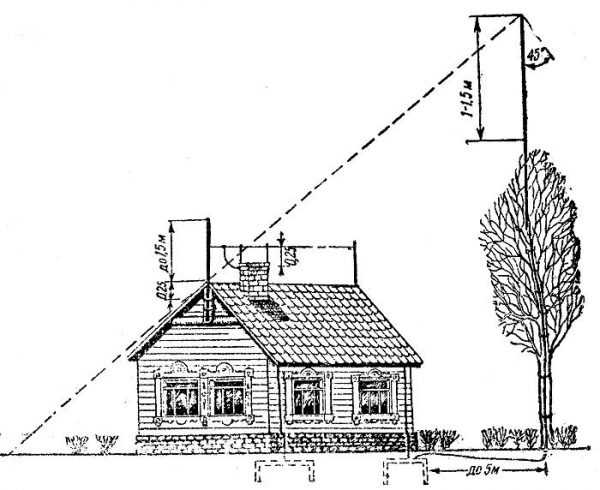

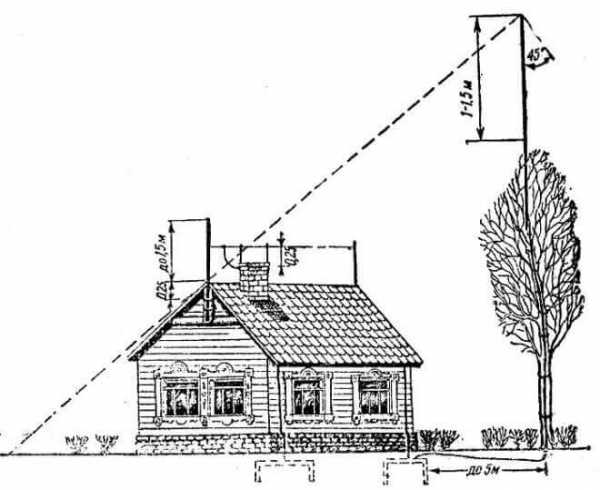

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Громоотвод своими руками: материалы, расчет и монтаж

220.guru

Молниеотводы. Виды и устройство. Работа и особенности

Если рассматривать статистику погибших людей от ударов молнии, то это количество больше, чем жертв в авиационных катастрофах. Молния каждый год уносит несколько тысяч жизней, а также наносит многомиллионный материальный ущерб. Каждый владелец дачи или собственного дома знает, что защитить свое имущество и родственников можно только самому. Поэтому молниеотводы лучше изготавливать самостоятельно.

Самодельные молниеотводы нормально работают, что подтверждается на практике. Такие устройства имеют и другое название – громоотводы. Гром никакого вреда не наносит, кроме громкого звука. А для защиты от молнии необходимо сооружать некоторую конструкцию.

Удар молнии обычно приходится в конструкцию с максимальной высотой, которая встречается на ее пути. Опасным местом во время грозы является жилой дом или другая постройка из-за наличия в них металлических элементов – крыша, телевизионная антенна и т.д. Жильцы городских квартир могут не беспокоиться, так как большинство многоэтажных домов уже имеют молниеотводы.

Если рядом с домом имеется вышка сотовой связи, то в устройстве молниеотвода нет необходимости. Во всех других случаях целесообразно все-таки обезопасить свой дом. Если вызывать для таких работ специалистов, то это обойдется вам недешево. Но если разобраться с устройством системы молниеотвода, то можно все сделать самостоятельно.

Виды и особенности устройства

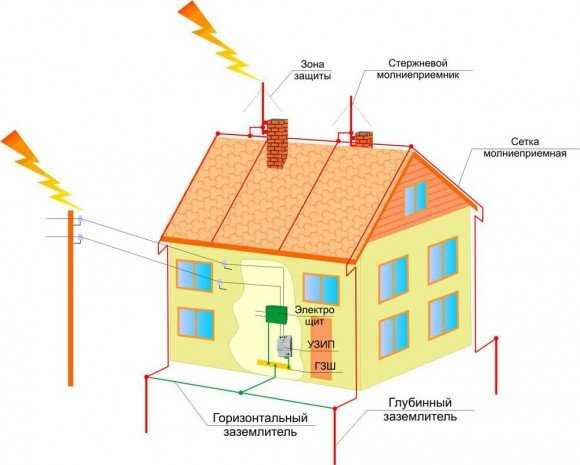

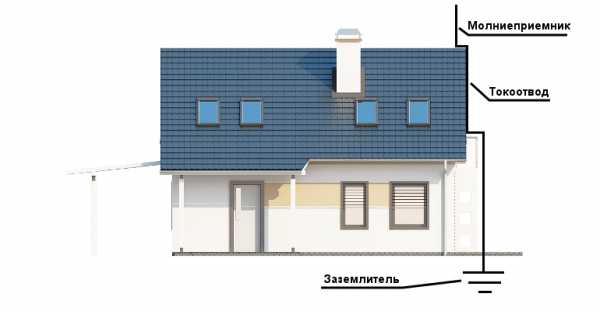

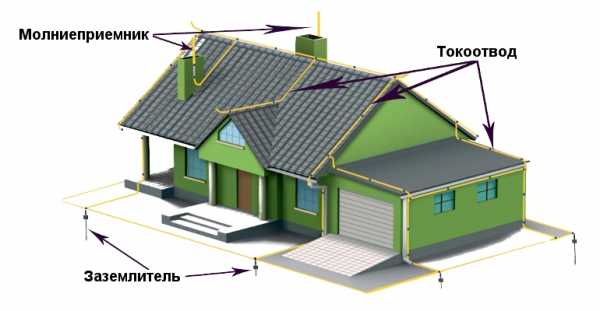

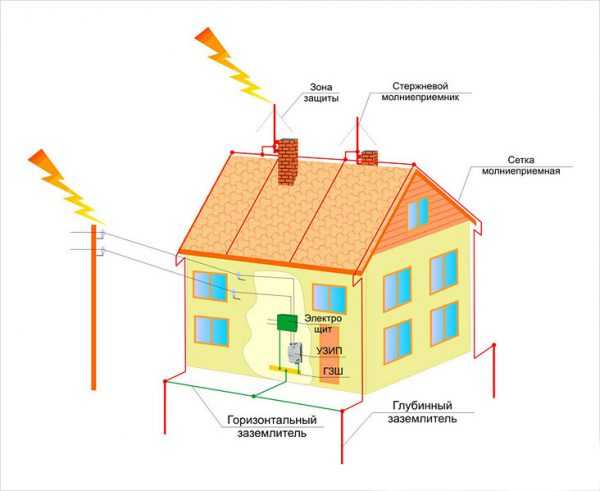

На рисунке изображено устройство системы молниеотведения.

Существует несколько видов молниеотвода, но основные их части одни и те же:

  • Молниеприемник.
  • Токоотводящее устройство.
  • Заземление.
Виды молниеприемников

Верхняя часть этой защитной системы называется молниеприемником.

  • Стержневой приемник молнии заострен на конце. В него ударяет молния во время грозы. Оптимальным вариантом изготовления приемника молнии является медный штырь диаметром 15 мм. Он должен быть расположен достаточно высоко, однако слишком высокий приемник будет притягивать к себе электрические разряды молнии.Стержневые молниеотводы наиболее эстетичны, в отличие от тросового, но обеспечивают меньший защитный радиус на участке. От высоты металлического штыря зависит величина защищаемого пространства.

  • Тросовый приемник способен защитить большую площадь участка, в отличие от стержневого молниеприемника. Тросовые конструкции используются в устройствах линий электропередач. В них вместо металлических штырей применяют трос, который соединяется с другими элементами болтовым соединением.

  • Сетчатый приемник молнии изготавливается в виде металлической сетки на крыше дома.

Токоотводы

Следующей частью системы отведения молнии является токоотвод, состоящий из толстых алюминиевых или медных проводов, закрепленных специальными муфтами к приемнику молнии и заземляющему контуру. Для крепления его на стене применяются пластиковые крепежные элементы. Токоотвод необходимо изолировать от воздействия внешней среды. Для этого обычно используют пластиковый кабель-канал.

Заземление

Основные элементы заземления находятся в грунте. Заземлитель состоит из металлических стержней, сваренных между собой, либо скрепленных болтами.

Заземление системы отведения молнии является важной частью всей конструкции. Этот заземляющий контур аналогичен устройству заземления дома. Важным требованием при этом является то, что эти два разных контура заземления ни в коем случае не должны соединяться. Иначе во время грозы бытовые электрические устройства могут выйти из строя, либо возникнет возгорание деревянного дома от разряда молнии.

Требования к заземлению системы отведения молнии
  • Металлические штыри, вставленные в грунт, должны быть длиной не меньше трех метров.
  • Сечение металлических штырей – не менее 25 мм2.

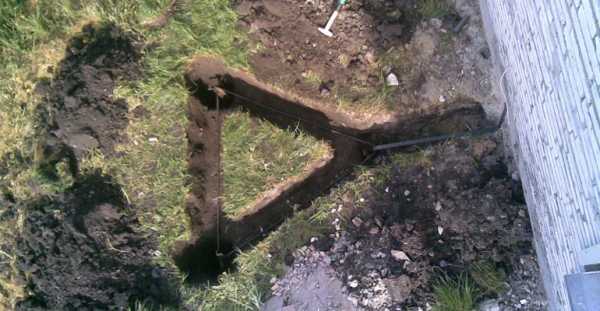

  • Штыри соединяются между собой треугольником, что является отличием от обычного заземления дома.
  • Между вершинами треугольника должно быть расстояние не менее 3 метров.
  • В качестве соединительных шин допускается применять металлический пруток диаметром не меньше 12 мм или полосу сечением 50 х 6 мм.
  • Длина сварных швов не должна быть меньше 20 см.
  • Для заземления молниеотводов устанавливается минимальная глубина над поверхностью земли 50 см.
Место для заземления

К этому вопросу следует подходить с наибольшим вниманием и аккуратностью. Заземляющие электроды не должны устанавливаться в местах нахождения животных, или возле детских площадок. Также нельзя располагать эти элементы возле скамеек или дорожек.

Лучше заземление будет работать во влажном грунте. Чтобы поддерживать работу заземления, можно самостоятельно создавать для этого условия, периодически поливая место заземления водой. Если нет возможности полива этого места, а почва в вашей местности слишком сухая, то рекомендуется при установке в почву электродов заземления посыпать их смесью соли и древесного угля.

Как работают молниеотводы

Чтобы разобраться в принципе действия системы отведения молнии, следует представить большой конденсатор, который постоянно заряжается. Его обкладками будут облака и земля. При наступлении грозы обкладки этого большого конденсатора начинают электризоваться между собой, и накапливать заряд. При достижении разницы напряжения между обкладками, равному напряжению пробоя молнии, возникает сильный разряд молнии, достигающий нескольких миллиардов вольт.

Чтобы заряд не накапливался, необходимо замкнуть этот конденсатор на землю. Таким замыкающим проводником и являются молниеотводы. Поэтому при грозе происходит разряжение конденсатора и обкладки не могут накопить заряд, а напряжение в молниеотводе уменьшается до нуля. Другими словами, система отведения молнии создает условия, в которых не способен возникнуть электрический разряд молнии, так как накапливаемый заряд отводится в землю.

Особенности самостоятельной установки молниеотвода
  • Молниеотводы рекомендуется изготавливать из материалов, не подверженных коррозии. Для этого применяется оцинкованный уголок, луженая жесть, профиль из дюралюминия, или сетка из неизолированной медной проволоки. Соединяющие проводники должны иметь необходимое сечение. Молниеприемник нельзя покрывать лакокрасочными материалами или другой изоляцией.
  • Для удобного расположения молниеотвода можно использовать высокое дерево, находящееся вблизи дома. Чтобы не причинять вред дереву, приемник молнии можно закрепить на длинном деревянном шесте, который фиксируют на дереве с помощью пластиковых хомутов, и располагают на максимальной высоте.
  • Если дерева нет, то можно использовать для крепления молниеприемника телевизионную антенну, которая закреплена на крыше дома.
  • Другим способом установки является печная труба, к которой можно закрепить металлический штырь и соединить его с заземлением.
Техническое обслуживание

Чтобы система молниеотвода работала без нареканий, необходимо обслуживать его конструкцию для поддержания в рабочем состоянии. Металлический штырь, играющий роль приемника молнии, необходимо чистить обычными чистящими средствами в виде наждачной бумаги или других аналогичных средств, чтобы предотвратить образование окиси и удалить загрязнения.

В засушливые времена необходимо периодически увлажнять почву в месте закладки контура заземления.

Похожие темы:



electrosam.ru

Как сделать молниеотвод (громоотвод) для частного дома или на даче

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать  можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

  1. Молниеприемник.

  2. Токоотвод (спуск).

  3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

  • Стальная труба (20-25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.

  • Стальная проволока (8-14 мм). Причем токоотвод должен быть точно такого же диаметра.

  • Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

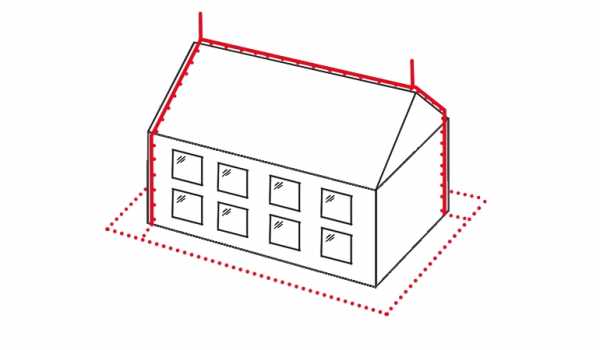

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6-8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

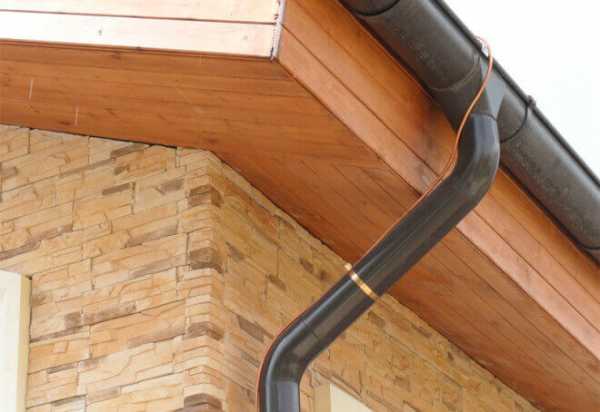

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

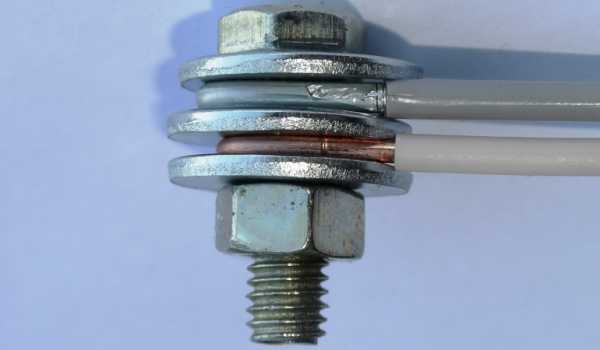

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

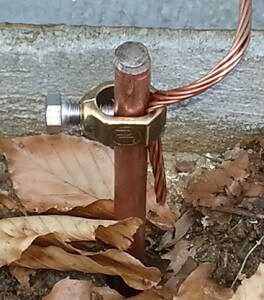

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

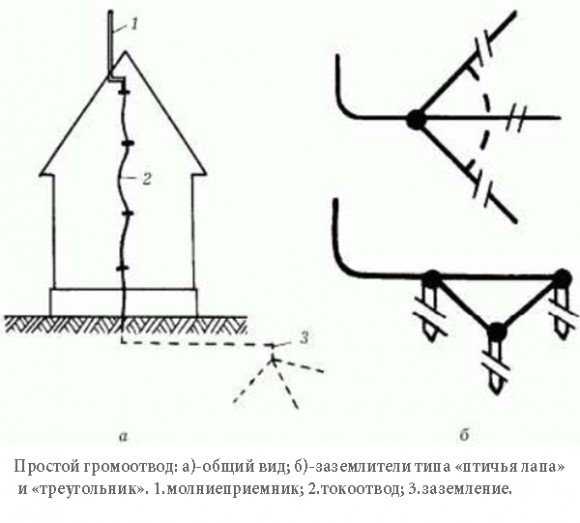

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.




bydom.ru

Громоотвод в многоквартирном доме

Современное строительство подразумевает использование различных систем защиты, которые реализуются в частных и многоэтажных домах. Наличие заземления становится нормой, т. к. оно позволяет не только сэкономить на ремонте техники, но и обезопасить жильцов от поражения электрическим током. Другой важной системой, которая должна присутствовать даже в многоэтажном доме, является молниезащита? Каким образом она может быть реализована? Об этом пойдет речь в статье.

Действительно ли нужна защита

Назвать вспышки молнии чем-то необычным довольно сложно, т. к. каждый человек в своей жизни постоянно сталкивается с их воздействием. Переживания начинаются, когда она попадает в конкретное здание или наносит определенный ущерб. Многоэтажные дома являются магнитами громоотвоадами для молний, т. к. из-за большой высоты служат легкой мишенью для удара молнией. Если это произойдет, то необязательно разряд уйдет в сеть питания дома. Из-за перегрева определенных элементов может возникнуть пожар, который и нанесет максимальный урон.

Если сравнивать стоимость сооружения громоотвода для многоэтажного дома с пользой, которую громоотвод может принести, то расходы можно считать мизерными. При правильном подходе громоотвод можно реализовать своими руками из доступных материалов. При этом необходимость наличия такой системы защиты в виде громоотвода попросту игнорируется. Это связано с непониманием многими природы молнии и возможных последствий от ее удара. Заблуждением можно считать тот факт, что если кровля выполнена из металла, то о громоотводе можно не думать. На самом деле это всего лишь заблуждение. При ударе молнией, возможно, она и рассеивается по площади кровли, но нагревает ее до высоких температур, что приводит к пожарам. Связано это с тем, что под листами металла скрываются деревянные стропила, которые вспыхивают как спички.

Обратите внимание! Действительно, существуют случаи, когда установка громоотвода на многоэтажный дом может не понадобиться. Таким условием является наличие поблизости другого многоэтажного дома, высота которого на 10 метров больше. В этом случае о монтаже громоотвода необходимо задуматься жильцам высокого дома.

Классификация объектов

Специалисты в своей области составили классификацию объектов по категориям. Последние обозначают то, насколько конкретный объект нуждается в наличии громоотвода. В первую категорию по необходимости громоотвода попадает определенная часть промышленных объектов, функционирование которых связано со взрывоопасными веществами. Во вторую категорию объектов, на которых необходимо устанавливать громоотводы являются склады, на которых установлены аммиачные холодильники, хранится топливо или изготавливаются корма. К третьей группе относятся здания, которые используются повседневно. В них входят больницы, школы, детские сады, трубы заводов и котельных и дома, высота которых превышает 30 метров. Считается, что остальные объекты являются безопасными и не нуждаются в громоотводе, но периодически и они испытывают на себе воздействие молний.

Устройство системы

Громоотвод в многоэтажном доме может быть реализован в два этапа или разделен на две части. Он может быть внешним и внутренним. Каждый несет на себе определенную нагрузку от молнии, чтобы обеспечить безопасность жильцов. Внешняя конструкция громоотвода сходна с той, которая применяется на частных домах. Элементом, который принимает на себя удар молнии первым является молниеприемник. Часто он представляет собой мачту определенной высоты, которая устанавливается на кровле. После нее следуют проводники или токоотвод. Его задачей является быстрая передача разряда молнии к контуру. Заземление производит быстрое рассеивание полученного разряда молнии в землю возле здания. Хотя конструкция кажется простой, но более эффективного метода придумано не было.

Внутренняя часть громоотвода требует профессионального подхода. Она включает в себя ряд различных модулей, которые призваны к тому, чтобы не пропустить заряд молнии к проводке, что могло бы парализовать и нанести вред всему дому. Отдельные элементы монтируются на каждую квартиру, что повышает эффективность. Произвести расчеты, которые требуются для установки внешней части громоотвода можно самостоятельно, но разработан целый ряд программ, автоматизирующих процесс.

Процесс монтажа

Как только все необходимые данные получены, можно приобретать все части для громоотвода и начинать его сооружение. Необходимо внимательно осмотреть крышу и выбрать на ней наивысшую точку. Если речь идет о плоской кровле, то ей может послужить крыша домика, который предназначен для выхода на крышу. В этой точке фиксируется молниеприемник. В его роли может выступать обычный металлический штырь или отрезок медной арматуры. Сечение выводится по калькулятору. Высоты мачты должно быть достаточно, чтобы молния не могла попасть в другие элементы крыши. При необходимости мачта громоотвода фиксируется на растяжках, чтобы ее не снесло ветром и разрядом молнии.

Совет! Между кровлей и штоком мачты должна быть прокладка из диэлектрика, которая не даст разряду молнии пойти дальше.

В качестве мачты может быть использована не металлическая труба, а деревянный брус. Именно на него необходимо закрепить молниеприемник. К последнему осуществляется подвод промежуточного звена громоотвода, который должен состоять из медной проволоки большого диаметра. Кабель громоотвод должен быть кратчайшим путем спущен к земле. При этом отличным решением будет в качестве короба использовать систему сбора дождевой воды. в этом случае можно будет не переживать, что кабель будет сорван ветром.

Рядом с домом, в точке, куда будет опущен кабель, необходимо выкопать приямок. Его глубина должна быть не больше 80 см. При этом его расположение подбирается в четырех или трех метрах от дома. Лучше выбрать такое место, где редко ходят люди и не ставят автомобили. После этого в землю забиваются металлические штыри в виде вершин треугольника. Они должны быть соединены между собой посредством металлической планки или уголка, которые привариваются сверху. Длина прута должна составлять минимум два метра, а расстояние между ними высчитывается на калькуляторе. Толщина арматуры для громоотвода должна быть не меньше 12 мм. Провод, идущий от молниеприемника, соединяется с заземлением. Далее приямок можно закопать. Видео с процессом установки громоотвода есть ниже.

Активная защита

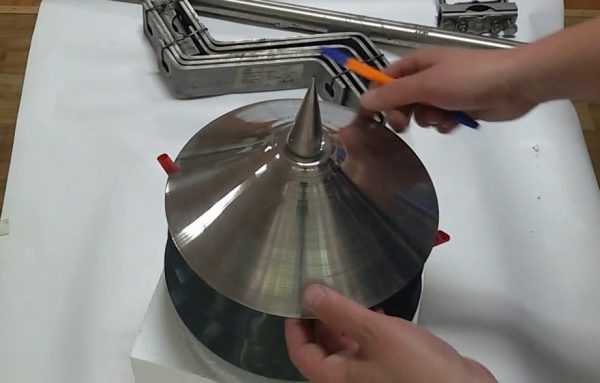

Это относительно новое понятие, которое только начинает внедряться. Такой громоотвод является более эффективным, чем описанный выше. Обычный громоотвод построен по принципу, что молния ударит в наивысший объект на конкретной территории. Задачей активного громоотвода является притягивание молнии. Звучит немного абсурдно, но это позволяет избежать проблем с ударами молнии в другие точки строения. Принцип работы конструкции заключается в том, что на приемник принудительно подается разряд большой силы, который и должен притянуть молнию. При этом громоотвод не нуждается в подключении электричества, будет достаточного статического электричества, которое находится в воздухе.

Это является нормальным явлением, т. к. во время грозы электрическое поле воздуха повышается. Такой процесс активирует громоотвод, который начинает отдавать этот высоковольтный импульс, притягивающий молнию. Основой системы служит умный электронный блок, который обойдется в копеечку. Устанавливать такую конструкцию громоотвода самостоятельно не рекомендуется, т. к. это может обернуться катастрофой, поэтому лучше пригласить специалистов.

Резюме

Как видно, важность громоотвода сложно оставить на личное усмотрение пользователя, т. к. от этого зависят жизни людей. Простую схему громоотвода для защиты от молнии можно собрать из подручных средств, не затратив на это ни копейки. Для сооружения громоотвода необходимо правильно подобрать время и погодные условия. Лучше монтировать громоотвода в ясный день до обеда. Работы по установке громоотвода необходимо производить в погоду без ветра. Кроме того, каждый из тех, кто задействован в монтаже громоотвода должен иметь страховочный пояс и не бояться работы на высоте. Громоотвод должен поддерживаться в хорошем состоянии, чтобы быть готовым принять удар молнии.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

установка на даче и в частном доме

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнией. Ведь есть регионы, где интенсивность гроз составляет от 80 часов в год. Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных расходов. Но ведь всегда можно сделать громоотвод на даче или в частном доме своими руками.

Зона защиты

Схема зоны защиты громоотвода

Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии.

Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй — на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.

Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на кровле крыши смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:

Зная высоту громоотвода, можно вычислить значения Rx, Roи ho.

Для зоны А расчёт будет выглядеть следующим образом: ho= 0,85h; Ro= (1,1-0,02)h; Rx= (1,1-0,02)*(h-hx/0,85).

Для зоны Б: ho = 0,92h; Ro = 1,5h; Rx = 1,5(h – hx/0,092).

Где ho — высота конуса, Ro — радиус на уровне земли, hx — высота здания, Rx — радиус на уровне высоты здания.

Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода,  но мы знаем значения hx и Rx, тогда для типа Б расчёт будет выглядеть так:

h = Rx + 1,63hx/1,5.

Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.

Устройство

Устройство громоотвода

Для того, чтобы соорудить громоотвод, необходимы следующие элементы:

  • молниеприёмник,
  • токоотвод,
  • заземлитель.

Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.

Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.

Заземлитель необходим, чтобы отвести удар тока в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным значением сопротивления. Располагают его на некотором расстоянии от крыльца дома — не менее пяти. Также не стоит располагать его рядом с дорожками и другими местами, где часто могут находится люди. Чтобы окончательно убедиться в том, что он не принесёт никому вреда, его можно оградить забором. Отступать от заземлителя необходимо не менее 4 метров, располагая забор по радиусу. При хорошей погоде в нем нет никакого вреда, но во время грозы находиться рядом с ним может быть опасно. Как уже говорилось, заземлитель устанавливается в грунт. Но вот принимать решение, насколько глубоко его ставить, нужно для каждого случая индивидуально. Критерии, по которым это делают, следующие: тип почвы и наличие грунтовых вод.

К примеру, для сухой почвы с низким уровнем грунтовых вод его обычно монтируют из двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке площадью сечения 100 кв.мм. Далее заготовку закрепляем с помощью сварки на токоотводе и погружаем в грунт не менее чем на полметра.

Если же грунт влажный или торфяной, а грунтовые воды достаточно близко к поверхности и нет возможности забить заземлитель на полметра, то его стоит сделать из металлических уголков, которые погружают в землю горизонтально глубиной на 80 см.

Громоотвод своими руками

Установка громоотвода

Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.

На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.

Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы металлочерепица или стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.

Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.

Дерево в качестве громоотвода

Схема использования дерева в качестве несущей конструкции

Спасти здание от зарядов молний можно не только установив громоотвод на крыше. Поможет и установка его на высоком дереве, при условии, что оно находится на расстоянии не меньше 3 м от вашего дома и выше его в 2,5 раза.

Для сооружения такой конструкции понадобится проволока диаметром 5 мм. Один её конец необходимо закопать в землю, предварительно приварив к заземлителю. Другой конец проволоки будет молниеприёмником. Его размещают на верхушке дерева.

Если на участке нет высокого дерева, то может помочь мачта с молниеприёмником и двумя стержнями из металла, которые устанавливают на противоположных концах крыши. В качестве токоотвода в этом случае применяют водосток. Важно, чтобы он был выполнен из металла. Но и здесь не стоит забывать про устройство заземлителя.

Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки громоотвода вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы будете периодически проверять его состояние. Для правильной работы необходимо проследить, чтобы все соединения не были нарушены.

Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии. Оцените статью:

roof-tops.ru

Громоотвод своими руками

Обустройство громоотвода на дачном участке – важное условие безопасности нахождения на нем во время непогоды. Разряды электрического тока огромной силы при наличии громоотвода не оказывают влияние на конструкции дома и остальные элементы, находящиеся в зоне защиты. Однако не стоит думать, что громоотвод препятствует ударам молнии. Все обстоит иначе. Он становится проводником для отвода разряда от дома, уводя ток силой до 100 тысяч ампер в заземлитель.

Варианты устройства громоотвода

Классический громоотвод может выполняться в одном из двух вариантов: в виде одиночного стержня или системы тросов, натянутых между молниеприемниками. Первый вариант обычно применяется для защиты отдельного дома, в то время как второй – для создания безопасной зоны на целом участке. Тросовый громоотвод также рекомендован для зданий, имеющих значительную длину.



Составные части громоотвода

В защите от молний в первую очередь нуждаются дома с крышей из металла или металлочерепицы, так как такие варианты не имеют заземления, поэтому во время грозы накапливают на себе электрические заряды.

В случае с металлической крышей без изоляционного слоя, имеющей толщину покрытия для железа – 4 мм, для меди – 5 мм или для алюминия – 7 мм, возможно упрощенное устройство громоотвода, когда роль молниеприемника берет на себя ее поверхность. В таком случае через каждые 20 метров крыши производится заземление. Здесь нужно учитывать качество кровли, ведь если имеются какие-то разрывы, то нужного эффекта от такого молниеприемника не будет.

В остальных случаях громоотвод должен состоять из следующих элементов:

  • молниеприемника (1) в виде тонкого электрода или системы электродов, устанавливаемых над домом на определенной высоте;
  • токоотвода (2) – кабеля, соединяющего приемник с заземлением;
  • заземлителя (3), уводящего ток в землю.



Молниеприемник

Элементом, в который при наличии громоотвода ударяет молния, является молниеприемник. Выполняется он обычно в виде стержня из стали, меди или другого материала со сходной проводимостью. Не нужно покрывать его краской или лаком, чтобы избежать коррозии, иначе он потеряет нужные свойства.

Площадь сечения: для стали – 50 кв. мм, для меди – 35 кв. мм, для алюминия – 70 кв. мм.

Установить молниеприемники можно с разных сторон или по центру крыши. Если устанавливается несколько молниеприемников, то они соединяются в общую цепь, замкнутую на заземлитель. Стержень можно расположить не только на поверхности крыши, но и на печной трубе или ближайшем высоком дереве. Оптимальной будет высота не более 15 метров. Если он устанавливается на дереве, то крепление производится таким образом, чтобы стержень возвышался над кроной не менее чем на 0,5 м и на 10–15 см выше дома.

Кроме стрежней возможны варианты защитной сетки (арматура толщиной 6 мм) и тросовой системы. Второй способ является более рациональным для дачного дома, так как трос натягивается на высоте выше уровня крыши, а сетка размещается на самой кровле. Трос диаметром не менее 5 мм натягивают по коньку крыши на стойках, после чего опускают вниз, где соединяют его с заземлителем. Таким образом, он выполняет и функцию молниеприемника и токоотвода.



Также в качестве приемников могут использоваться отдельные части строения (водосточные трубы, металлические ограждения). Их применение разрешено, если они имеют сечение большее, чем нужно для нормальной защиты.

Токоотвод

Токоотвод предназначен для соединения молниеприемника и заземлителя. Выполняется он из алюминиевого или медного провода большого сечения. Для этих целей подойдет витой провод, который применяется для прокладки воздушных линий электропередач. Крепление токоотвода осуществляется с использованием клеммников, муфт или обжимных трубок.



Расстояние между молниеприемником и заземлителем должно быть минимальным, поэтому провод направляется по прямой вниз. Количество токоотводов зависит от площади дома. Для коттеджей площадью около 200 кв. м рекомендуется устанавливать 2 токоотвода на расстоянии примерно 20 м друг от друга.

Фиксируется он на специальном шесте или непосредственно на стене дома с помощью пластикового крепежа. Для защиты токоотвода можно изолировать его от воздействия окружающей среды при помощи кабель-канала.

Заземлитель

Так как заземлитель нужен для отвода разряда молнии в грунт, то он должен обладать маленьким электрическим сопротивлением. Для этих целей подойдут как дорогие материалы, такие как медь, алюминий, латунь и другие нержавеющие металлы, так и более дешевая обычная сталь. Заземлитель не должен иметь повреждений и следов ржавчины, так как они могут стать причиной уменьшения диаметра стержней из-за разрушения металла.

Для качественного заземления может применяться не один, а несколько стержней, которые погружаются в грунт вдали от дорожек и кровли, особенно если она изготовлена из легковоспламеняющегося материала. В дачных условиях в качестве заземлителя также можно использовать любой крупный металлический предмет, имеющийся под рукой: спинку от старой кровати, чугунною ванну, арматурную сетку и подобное.

Тип заземления зависит от параметров дома и особенностей грунта. Сухой грунт отличается низким уровнем грунтовых вод. Чтобы ток доходил до влажной почвы, необходимо вертикальное заземление. Заземлитель в этом случае выполняется из двух стержней сечением 100 мм и 2-3 м в высоту, вбиваемых на расстоянии 3-4 м друг от друга. Стержни соединяются между собой проволокой, тросом (медный, алюминиевый) или лужеными пластинами железа, к центру которого приваривается токоотвод.

Для влажного грунта характерен более высокий уровень грунтовых вод, поэтому можно не выполнять вертикальное заземление, заменив стержни уголками полосовой стали, водопроводными трубами или другими подобными металлическими элементами. Укладывается горизонтальный заземлитель на глубину 1 м.

В данном случае роль заземлителя может выполнять и токоотвод, уложенный в землю таким образом, чтобы занять как можно большую площадь соприкосновения с почвой. Соединенная конструкция может иметь форму гребешка (буквы Ш) или треугольника. Недопустимо при крепеже проволоки применение ручной скрутки и плоскогубцев, разрешается только обычная или холодная сварка.



Размещению заземлителя нужно уделить отдельное внимание. Это должно быть удаленное от дома и дорожек место, недоступное для детей и домашних животных, желательно огражденное. Минимальное расстояние до дома должно составлять не менее 1 м.

Так как вода является отличным проводником электрического тока, то лучше, если почва вокруг заземлителя будет влажной, тогда разряды будут быстро уходить в землю, не накапливаясь на стержне. Обеспечить дополнительную влажность можно с помощью потока дождевой воды из стока с крыши либо целенаправленным поливом почвы.

Расчет защитной зоны

Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.

Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.

Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:

R = 1,732 * h,

где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.



Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена ho, радиус на земле – Ro , высота здания – hx , радиус на уровне высоты здания – Rx, высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:

ho= 0,92*h,

Ro=1,5*h,

Rx= 1,5*(h-hx/0,92).

На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.

Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.

Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.

Установка громоотвода

Чтобы установка громоотвода была осуществлена правильно, стоит придерживаться следующей методики:

  1. Измерить высоту крыши и определить ее геометрию. Для наглядности начертить схему, по которой можно определить будущую защитную зону.
  2. Определиться с типом молниеприемника. Для квадратных домов достаточно одиночного стержня, для длинных строений оптимально применение тросовой системы.
  3. Произвести расчет защитной зоны и определить нужную высоту стержня (стержней). Минимальное сечение молниеприемника должно соотноситься с его высотой в пропорции 5 кв. мм на метр.
  4. Определить точку крепления молниеприемника и зафиксировать его на крыше или стене.
  5. Выкопать яму для заземлителя и поместить его на нужную глубину.
  6. Соединить между собой заземлитель и молниеприемник.
  7. Проверить громоотвод мультиметром. Его сопротивление не должно превышать 10 Ом.

Размещение громоотвода на дереве

Обустроить громоотвод можно и на дереве, которое в 2,5 раза выше дома и располагается на расстоянии не менее трех метров от него. Молниеприемник в таком случае крепится на длинном металлическом шесте, фиксируемом на дереве с помощью хомутов из синтетического фала. Соединение с заземлителем осуществляется проволокой не менее 5 мм в сечении.



Дальнейшая эксплуатация

Установленный громоотвод не нуждается в особом уходе. Его нужно лишь периодически проверять на отсутствие повреждений и качество металлических соединений. Если стержень молниеприемника уменьшился в диаметре или места стыков потеряли целостность, то данные элементы требуют замены. Место расположения заземлителя также должно подвергаться проверке, а земля вокруг него поддерживаться во влажном виде.

stroyvopros.net
