Стропила своими руками - порядок выполнения работ

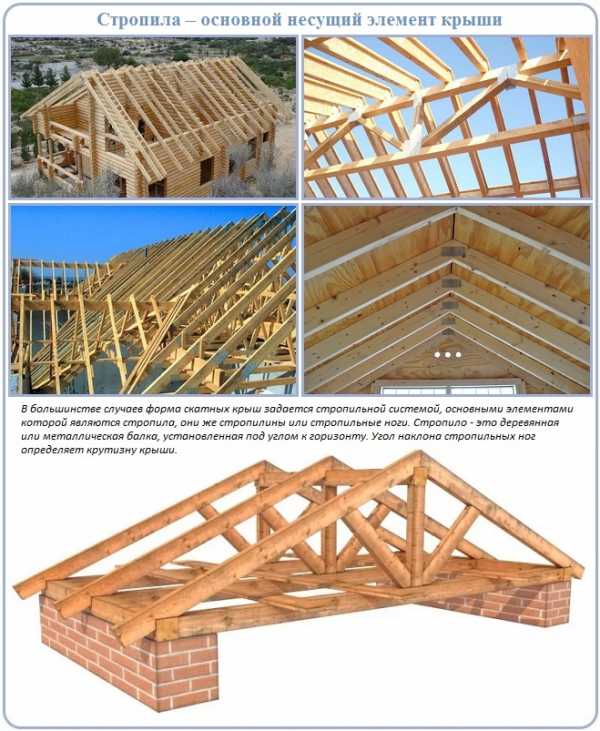

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Содержание статьи

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

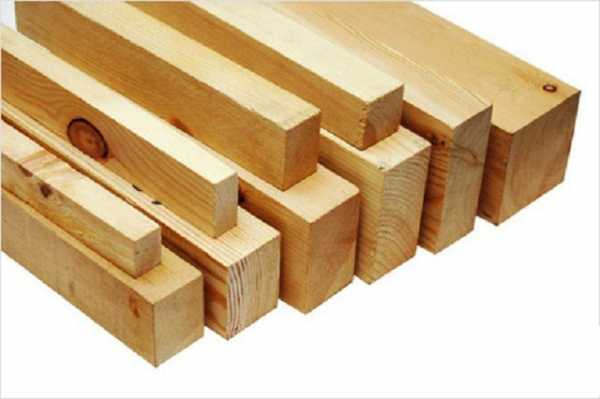

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

 Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
  • Влажность древесины должна составлять не более 2—2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной системы подойдет и второй сорт материала.
  • Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

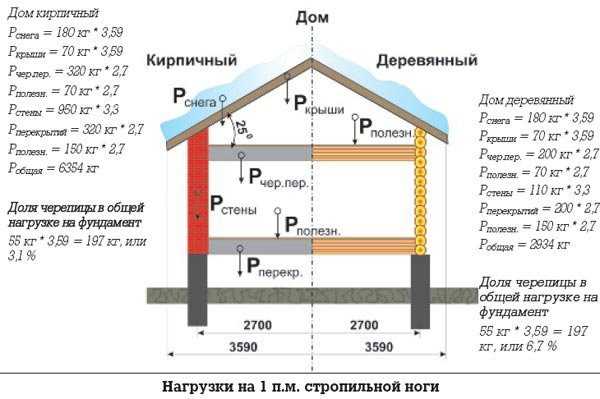

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

  • Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

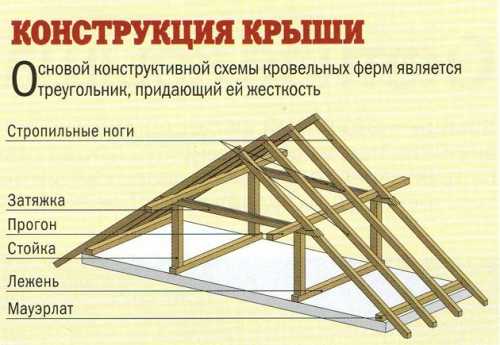

Общая конструкция стропильной системы

 Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

В подавляющем большинстве случаев в основе стропильной системы лежит треугольник

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

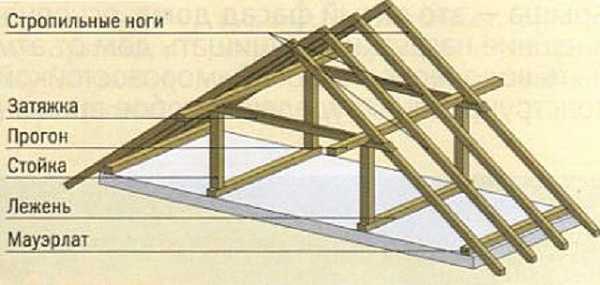

Основные элементы стропильной системы

  • Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель — это доска, которая скрепляет две стропильных ноги.
  • Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
  • Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
  • Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

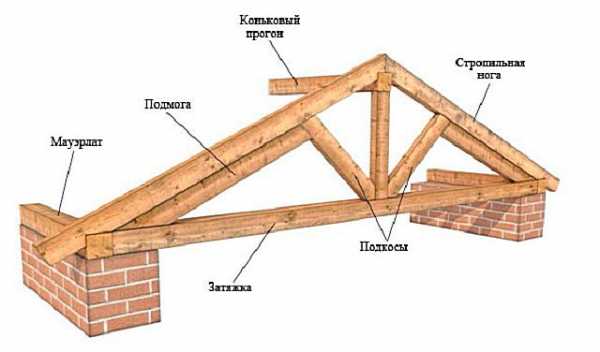

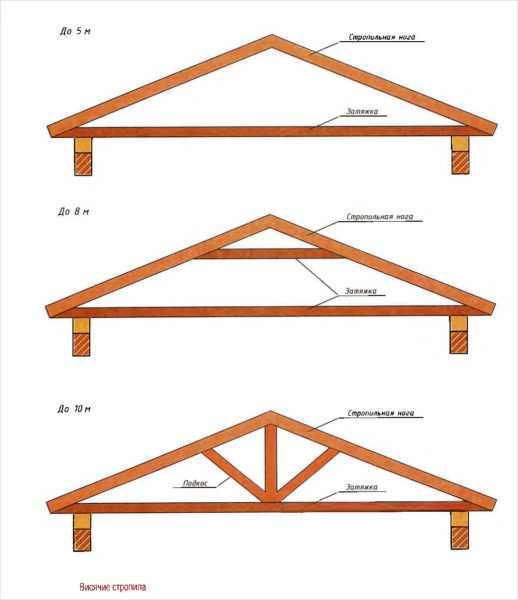

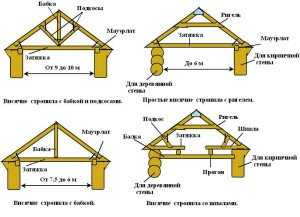

Схема висячей стропильной системы

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
  • Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

Наслонная стропильная система имеет дополнительную опору на внутреннюю капитальную стену

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

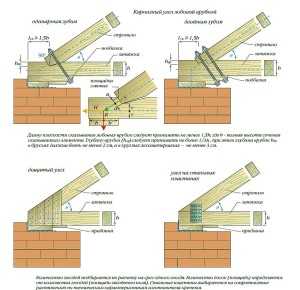

Крепление стропил к мауэрлату скобами

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

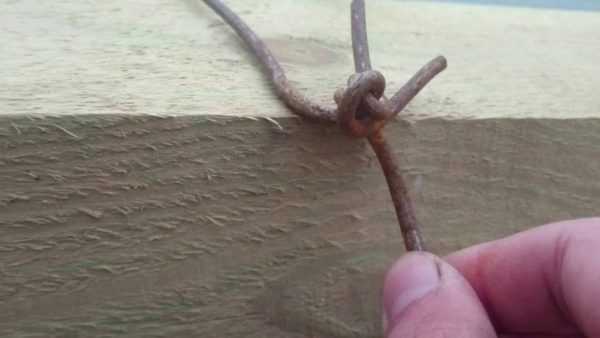

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

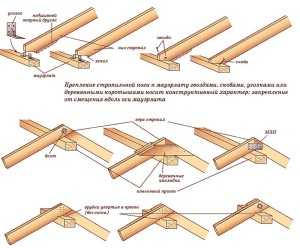

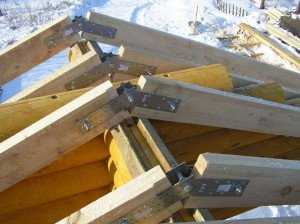

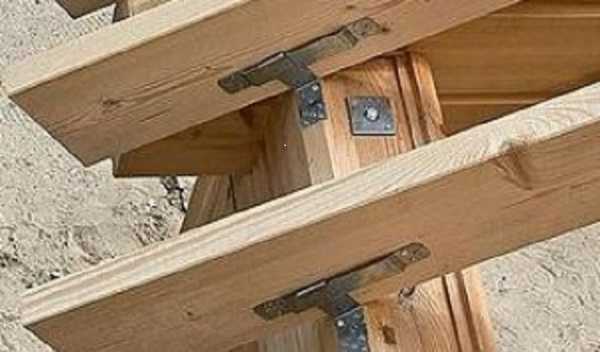

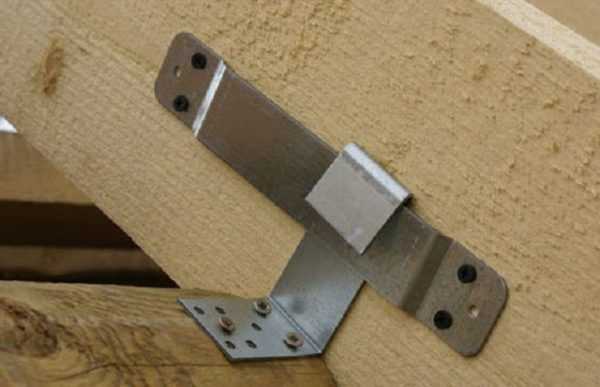

Скользящие крепления стропил на мауэрлате

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

В частном жилом строительстве чаще всего применяются двускатные крыши

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

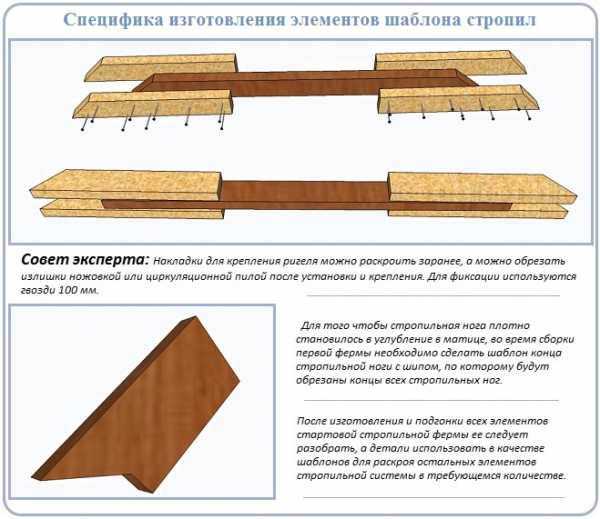

  • Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
  • Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
  • Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.

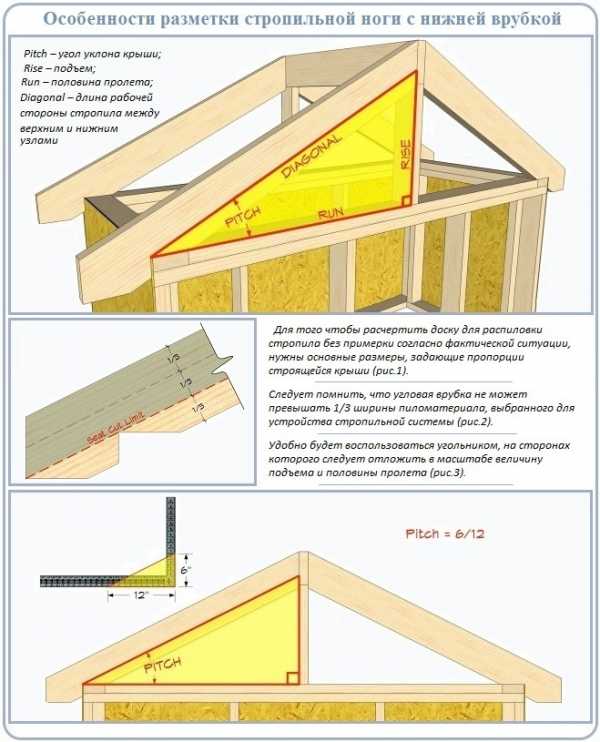

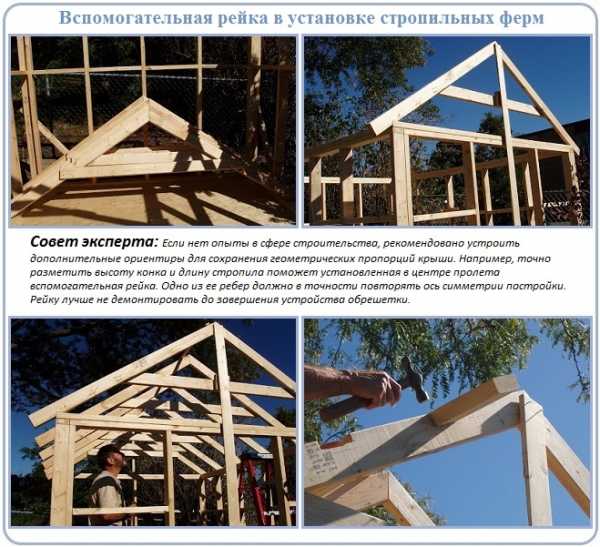

  • Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
  • Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
  • Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

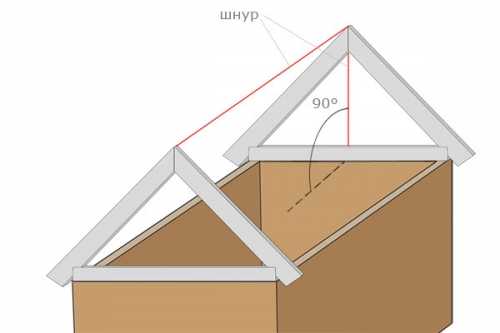

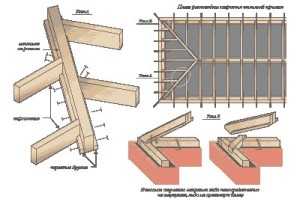

Схема установки стропильных пар

  • Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
  • Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
  • Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.

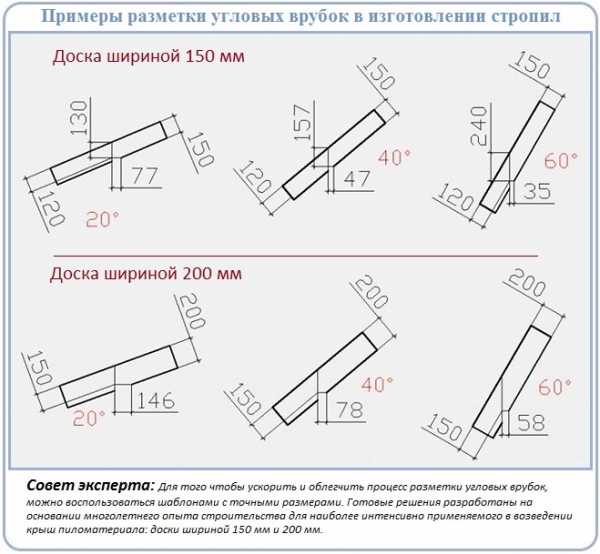

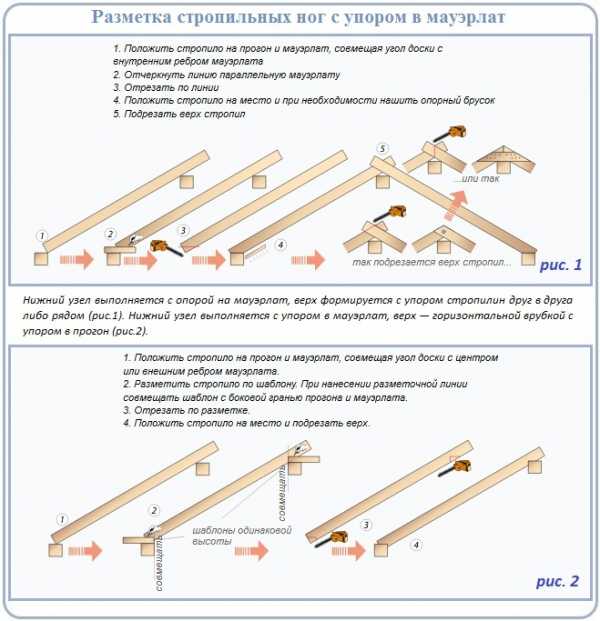

  • Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

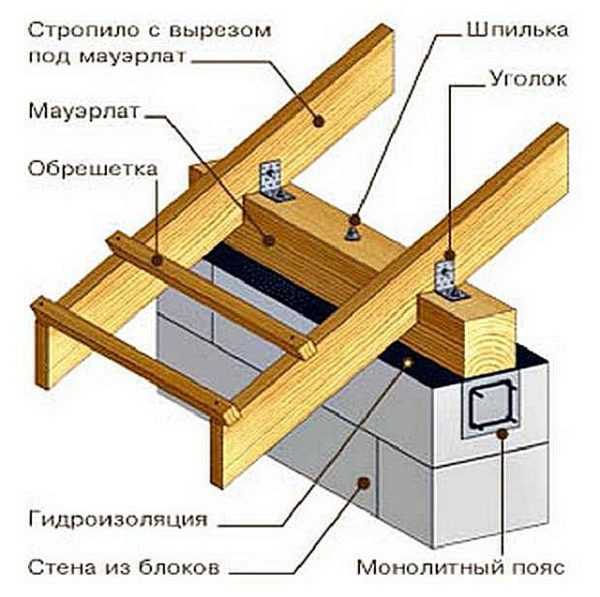

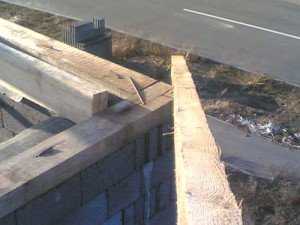

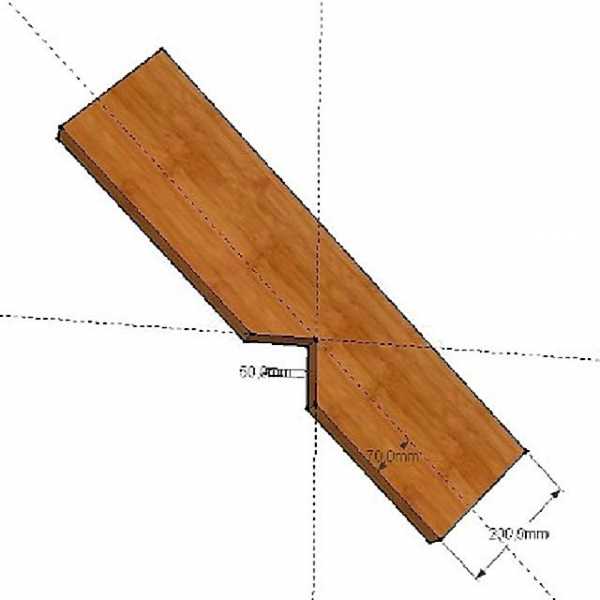

Выборка паза на стропильной ноге для фиксации на мауэрлате

  • По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
  • Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.
Видео: как стропила крепят к мауэрлату

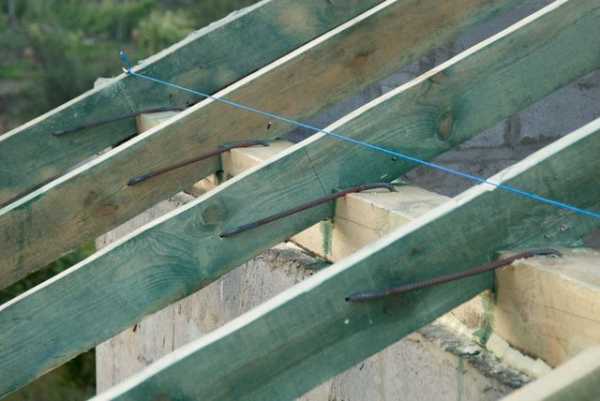

  • По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.

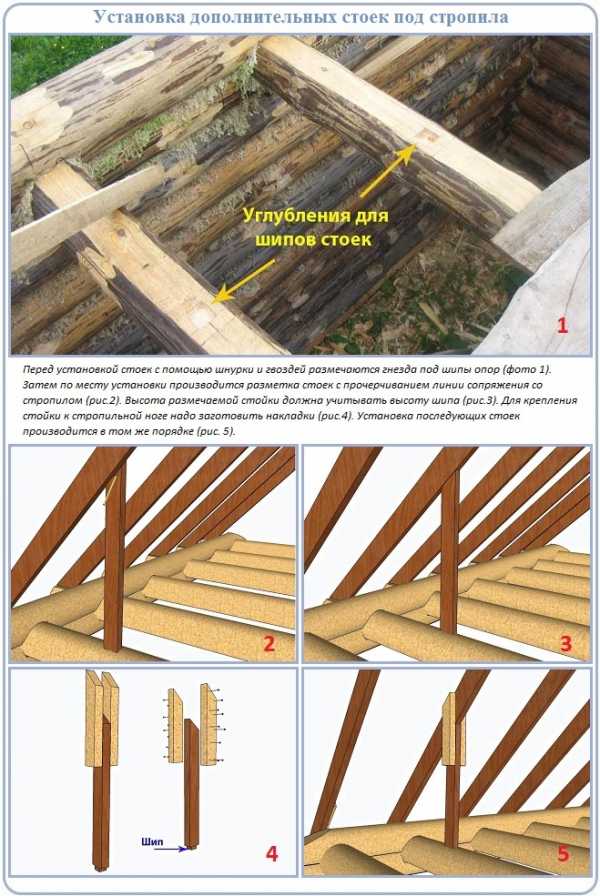

  • Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.

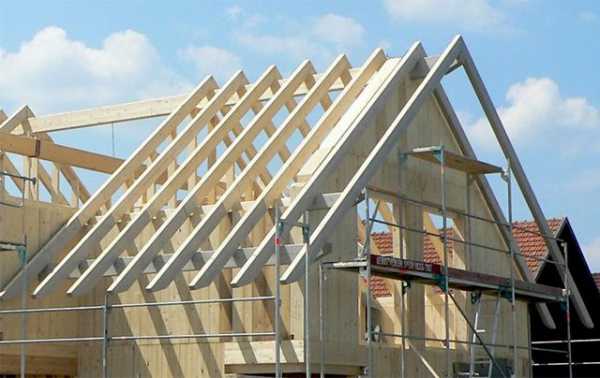

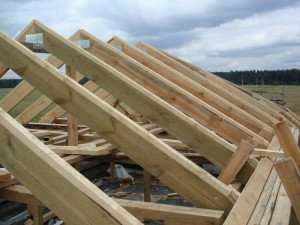

  • Далее, поднимаются и устанавливаются остальные стропильные пары.
  • При необходимости, их связывают между собой прогонами и лежнями.
  • Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

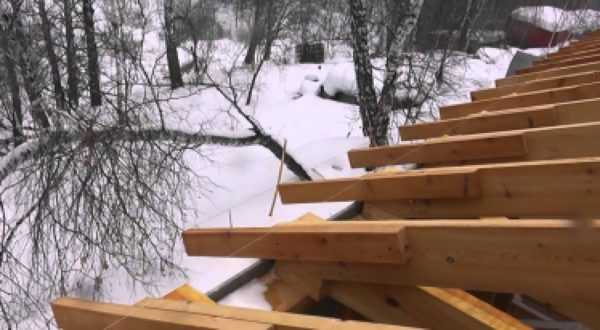

  • После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.

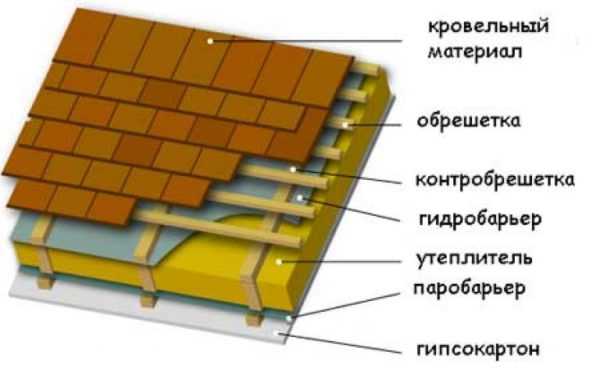

  • Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Обрешетка по стропилам для дальнейшей работы с кровельным материалом

Видео: монтаж стропильной системы двускатной крыши

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатная крыша, хоть и редко, но тоже используется в жилых домах

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

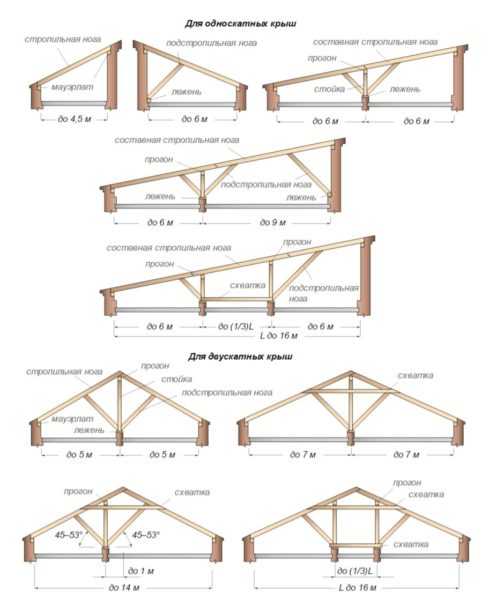

Основные элементы стропильной системы односкатной крыши

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

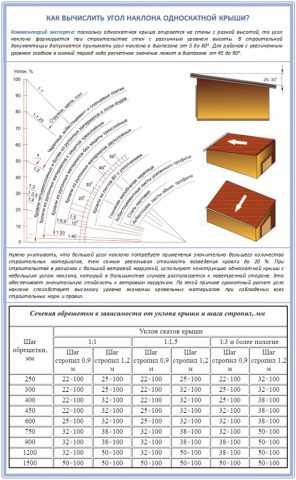

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

  • Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
  • Вес кровельного покрытия, которым планируется застелить стропильную систему.
  • Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Под обычной двускатной крышей также можно разместить жилую мансарду

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

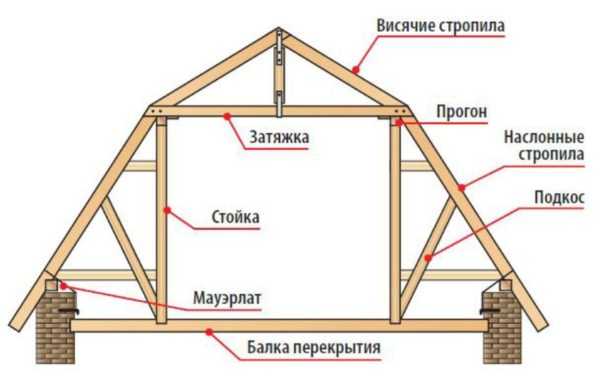

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

  • Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

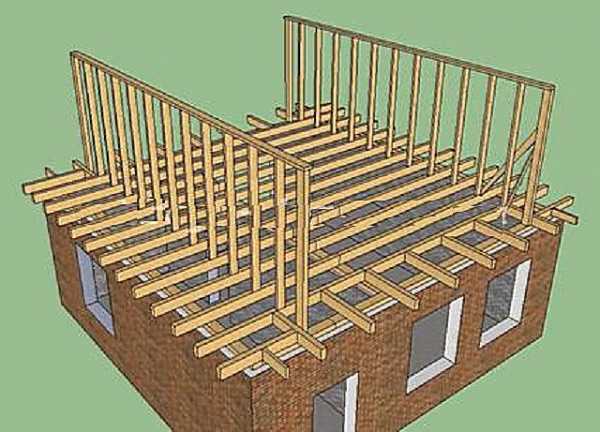

Начало монтажа — установка двух рядов стоек

  • Этот каркас определит размещение остальных элементов системы.
  • Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

Установка нижних стропильных ног и поперечных балок (затяжек)

  • Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
  • Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
  • Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
  • Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

Установка первой пары коньковых стропил

  •  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
  • Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

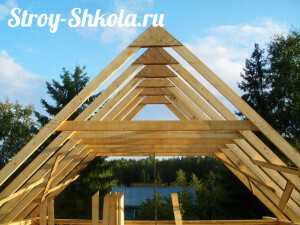

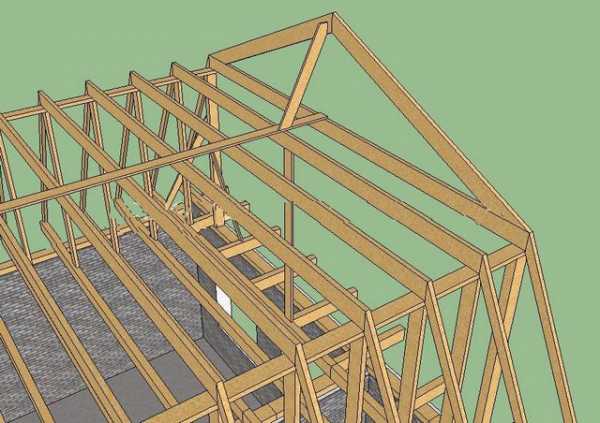

Вся стропильная система в сборе

  • Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

Обрешетка фронтонных стен с оставлением оконных или дверных проемов

  • Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.
 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

stroyday.ru

Монтаж стропильной системы своими руками

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

  • комбинированные;
  • висячие;
  • наслонные.

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

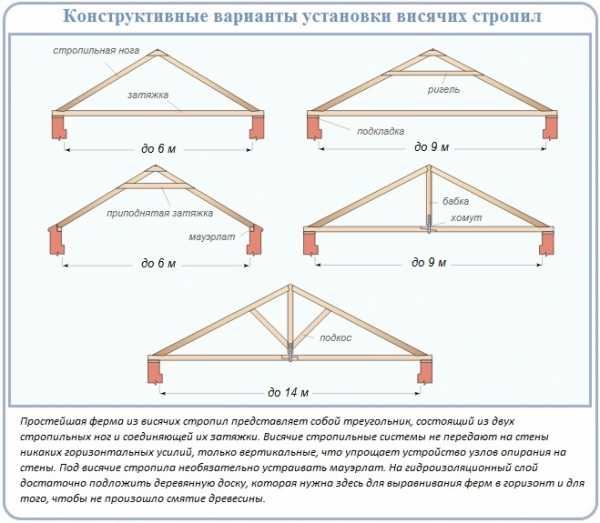

Установка висячих стропил

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

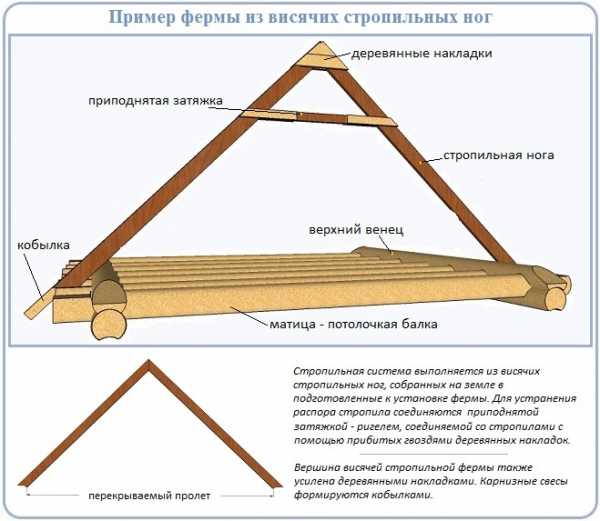

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

  1. Вначале на несущие боковые стены устанавливается мауэрлат.

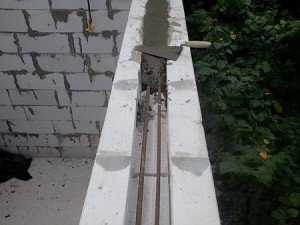

    Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

  2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.

    Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

  3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.

    Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

  4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
  5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

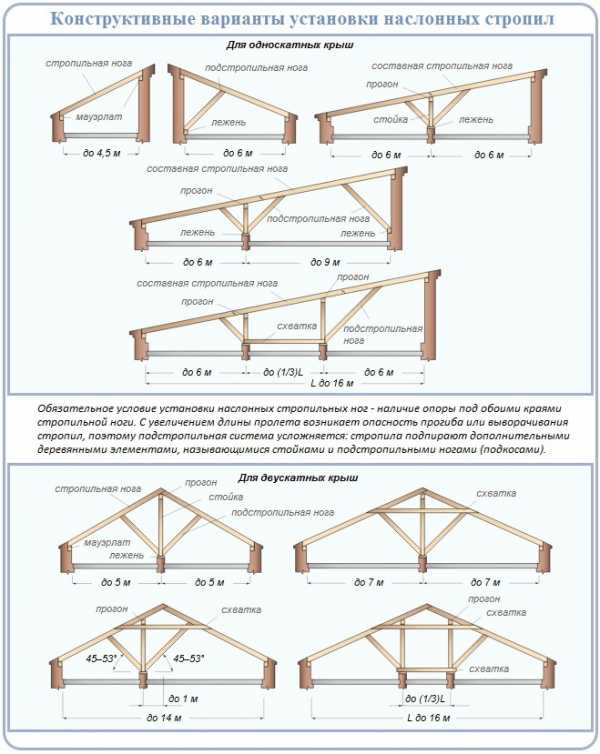

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

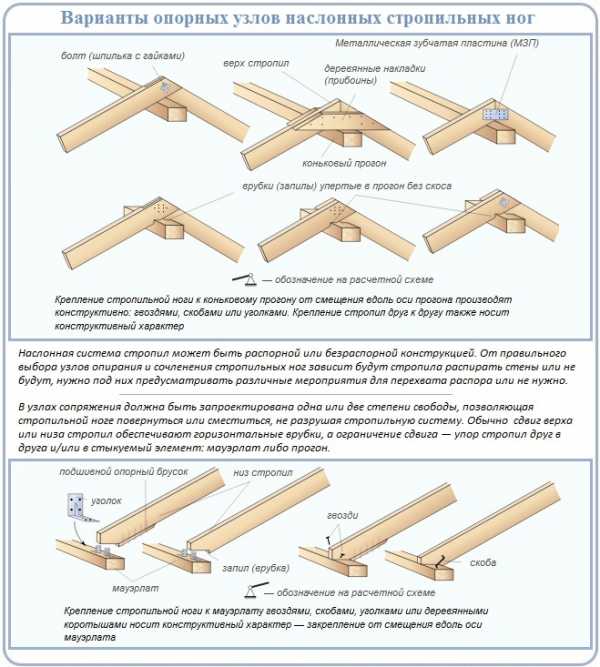

  1. Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
  2. Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
  3. Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

    Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

  1. На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
  2. Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
  3. Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

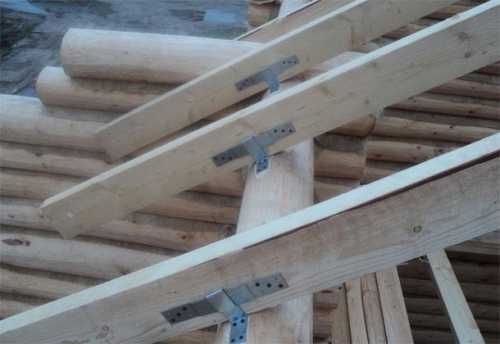

    Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

  4. Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.

    Для удлинения стропил на них набивают доски определённой длины — кобылки

  5. Стропильная система закрепляется прогонами, стойками, а также подкосами.

    На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

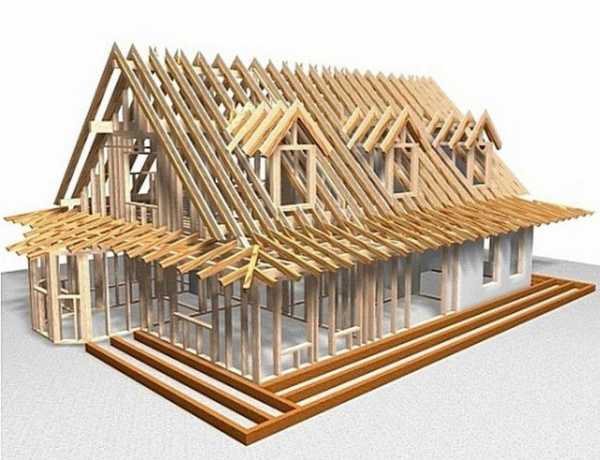

Фотогалерея: варианты стропильных систем

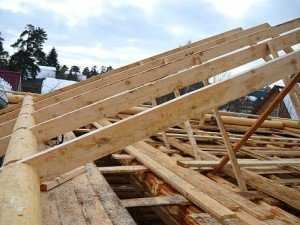

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

  • платки из дерева;
  • пластины из металла;
  • разнообразные врубки;
  • гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

  • лежаки;
  • подкосы;
  • прогоны;
  • стойки.

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

  1. По всему периметру строения производится монтаж гидроизоляционного материала.
  2. Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

    Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

  3. Проверяется правильность геометрической формы равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.

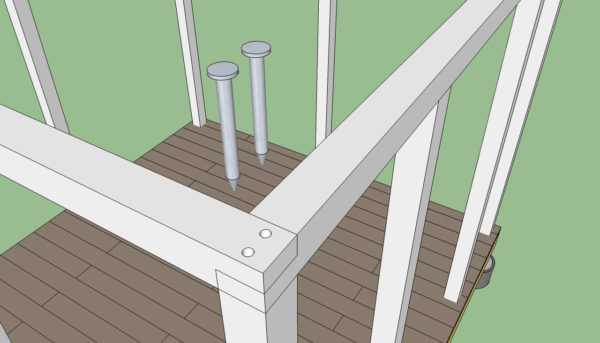

  4. Углы мауэрлата скрепляются между собой.

    Крепление мауэрлата в углах производится вполдерева

  5. Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.

    К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

Способы крепления кровельного мауэрлата и сращивание стропил

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

  1. С помощью проволоки, которая закладывается между двумя кирпичами. Её длина подбирается так, чтобы в итоге проволокой можно было обвязать полностью брус. Количество проволоки должно соответствовать числу стропильных ног.

    Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

  2. Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.

    Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

  3. Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.
Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

  1. Скользящее крепление. Производится за счёт запила и монтажа ноги стропильной системы на мауэрлат. Установка осуществляется при помощи специальной комбинации металлических пластин, которые при зацеплении друг за друга получают возможность перемещения в заданных пределах. За счёт этого обеспечивается возможность небольшого смещения стропил при усадке и сезонных деформациях здания.

    Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

  2. Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.

    Жёсткое крепление стропильных ног используется в системе наслонных стропил

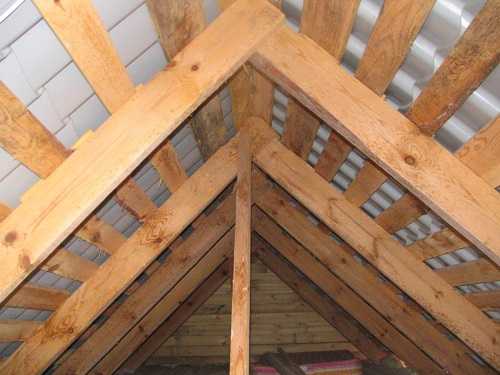

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

  • каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
  • стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
  • вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;

    Можно использовать разные варианты крепления стропильных ног под коньком

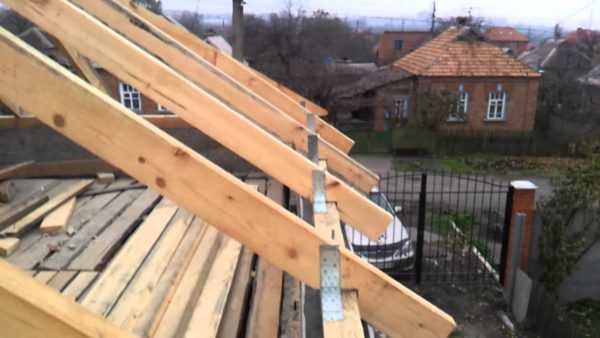

  • накладки из дерева и металла помогают укрепить стропильную систему. Они закрепляются болтами или гвоздями.

    Металлические накладки используются для упрочнения конструкции стропил в области конька

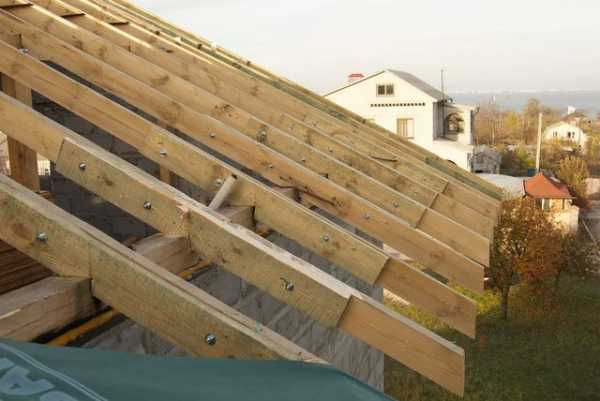

Варианты сращивания стропил

В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

  • приобретённые материалы;
  • технические данные стройплощадки;
  • шаг монтажа стропил.

Стропила могут сращиваться следующим образом:

  1. Встык — наиболее быстрый и надёжный вариант, чтобы удлинить стропила. Для этого сращиваемые детали обрезаются под углом в 90 градусов. Чтобы в месте соединения отсутствовал прогиб, потребуется высокая точность. Стропила закрепляются накладками из металла или дерева, скрепляемых гвоздями в шахматном порядке.

    Крепление встык упрочняется металлическими или деревянными накладками

  2. Косой прируб — это места стыков деталей стропил, которые подрезаются под углом в 45°. Крепёжным элементом служит 12 или 14-миллиметровый болт, монтирующийся в середине места стыка.
  3. Внахлёст — это простой вариант, поскольку в нем не нужна особая точность. Нахлест может составлять от 80 до 100 см. Далее стропила фиксируются с помощью гвоздей по всей длине сращиваемых досок. Гвозди вбиваются только в шахматном порядке, чтобы брусья не разомкнулись под большим весом кровельного материала. Можно также использовать шпильки или болты, однако изначально надо проделать для них отверстия. Подобный способ отличается высокой надёжностью сращённых стропил, но он более трудоёмкий.

    Стропильные доски можно сращивать любым из трёх описанных способов

Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

roofs.club

Монтаж стропильной системы своими руками – от А до Я + Видео

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

  • стропильные ноги;
  • стойки и вертикальные опоры;
  • подкосы;
  • затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

  • Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
  • Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего крепление стропил встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

  • Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
  • Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
  • Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой «пояса» приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

  • Монтируем доски своими руками, отступая от края стен в среднем на полметра.
  • Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
  • Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
  • Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
  • Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

  • Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
  • Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
  • После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Монтаж стропильной системы – важные советы

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Устанавливайте стропила с противоположных сторон, что значительно снизит нагрузки на коньковый брус. Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной. Каждое стропило крепится к «коньку» несколькими гвоздями. Сложности могут возникнуть при притягивании стропил к балке. Для решения этой проблемы воспользуйтесь железными пластинами.

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
  6. Двухскатная крыша: установка стропил своими руками
  7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% - плоская кровля;
    • более 10% - скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

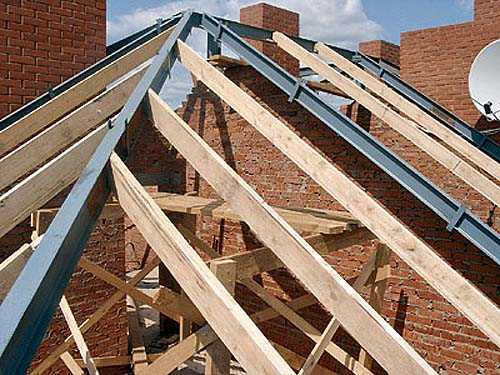

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.


Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

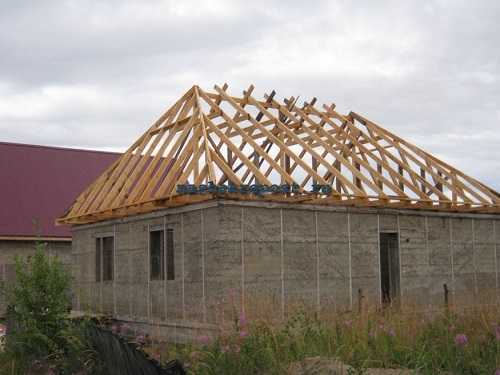

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.


Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

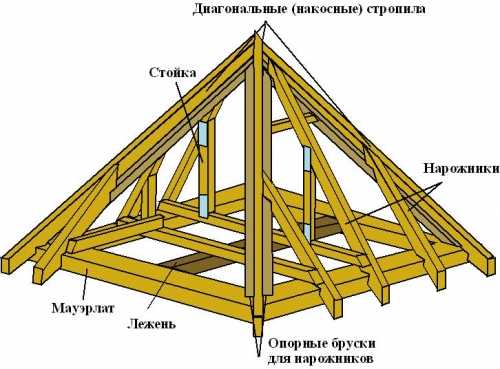

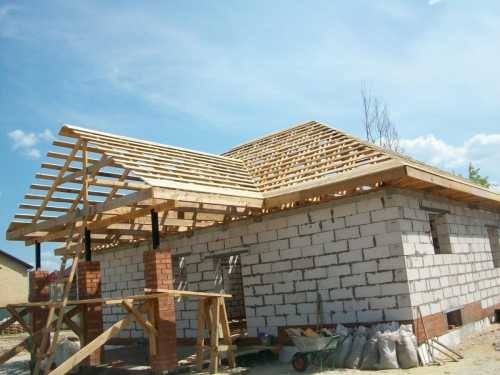

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° - возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° - 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

strport.ru

как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

  • Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
  • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Дальше приступаем к изготовлению шаблона стропильных ферм:

  • Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
  • На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
  • Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
  • Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
  • От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
  • Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
  • После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

  • Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
  • Выдолбим в бревнах гнезда согласно разметке.
  • Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
  • Изготовим стойку и две накладки для ее крепления к стропилине.
  • Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

  • Отмечаем по факту ширину кобылки на перепуске.
  • Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
  • Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

  • На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
  • Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
  • К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
  • Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
  • От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
  • Переносим угольник в эту точку. Проводим линию, параллельную первой.
  • Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
  • Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

krovgid.com

Стропильная система своими руками: Пошаговая инструкция по возведению

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

  1. Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
  2. Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
  3. Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
  4. Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

  • Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
  • Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
  • Балки перекрытия верхнего этажа;
  • Стойки и опоры;
  • Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

  • Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
  • Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
  • Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
  • Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

  1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
  2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
  3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
  4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
  5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

    Схема соединения мауэрлата со стропильной ногой

  6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
  7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
  8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

    Руководство по креплению стропильной ноги к мауэрлату

  9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

    Крепление стропил

  10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

  1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
  2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
  3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

    Технология выполнения висячих стропил

  4. Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.

    Способы крепления стропил к затяжкам

Технология выполнения вальмовых диагональных стропил

  1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
  2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
  3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

stroyvopros.net

Монтаж стропильной системы своими руками — как правильно сделать (видео и фото)

Монтаж крыши – сложный технологический процесс, в который входит этапы проектирования, сборки каркаса, настила кровельного материала и установки вспомогательных элементов. Хотя правильно сконструировать крышу не просто, чтобы снизить стоимость кровельных работ, при наличии начальных строительных навыков и инструментов можно сделать их своими руками. В этой статье мы подробно опишем последовательность действий, необходимую, чтобы самостоятельно выполнить монтаж стропильной системы крыши частного дома.

Содержание статьи

Стропильный каркас и его функции

Стропильным каркасом крыши называют совокупность деревянных элементов, образующих своеобразный «скелет» конструкции, поддерживающий кровельные скаты, придающий им необходимую форму. При желании стропильную систему можно изготовить своими руками, главное правильно выполнить расчет нагрузок и определить состав конструкции. Функциями каркаса крыши являются:

  1. Поддержка кровельных скатов. Стропильные ноги придают поверхности кровельных скатов уклон, необходимый, чтобы с них эффективно отводилась талая или дождевая вода, самостоятельно сходили снежные массы.
  2. Распределение веса крыши. Правильно рассчитанная конструкция каркаса равномерно распределяет вес кровельного пирога на несущие стены и фундамент сооружения, предотвращая деформации, проседание опор.
  3. Место для фиксации кровельного материала. Те, кто хоть раз своими руками перекрывал крышу, знают, что обрешетка каркаса служит основой для фиксации гидроизоляционного покрытия.

Обратите внимание! Стропильный каркас изготавливают из дерева или оцинкованного металла От Выбора материала зависит стоимость кровельных работ, срок службы и несущая способность кровли. Опытные мастера считают: если длина ската не превышает 6 метров, гораздо рациональнее изготавливать эти элементы из древесины.

Устройство стропильной системы

Создание проекта

Перед тем, как сделать стропила для крыши частного дома своими руками, необходимо создать рабочий проект конструкции, учитывающий климатические условия в местности, где идет строительство, способ использования чердачного помещения, а также вид кровельного покрытия. Все эти факторы учитываются в расчёте нагрузок, оказывающих влияние на каркас кровли. Чтобы определить необходимую несущую способность и создать проект крыши, необходимо определить:

  • Совокупную нагрузку на стропила. Для этого постоянные нагрузки (вес самой стропильной системы, утеплителя, кровельного материала и гидроизоляции) суммируют с временными нагрузками (снеговой, ветровой и стихийной нагрузкой). Общий вес кровельного пирога при использовании термоизоляции может доходить до 700 кг.
  • Высоту конька кровли. Этот показатель рассчитывают, исходя из желаемого уклона скатов и ширины перекрываемого сооружения. Также на высоту конька влияет способ использования чердака: если в нем оборудуется жилая мансарда, конек должен располагаться не ниже 250 см от перекрытия.
  • Уклон скатов. Угол наклона кровельных скатов рассчитывают как частное высоты конька и половины основания крыши. Этот фактор зависит от климатических условий в регионе строительства, а также характеристик кровельного материала.

Важно! Результат вычисления совокупных нагрузок, высоты конька и уклона скатов — правильно оформленная, подробная схема стропильного каркаса, которая облегчит изготовление конструкции своими руками, а также снизит риск возникновения ошибок.

Расчет нагрузок

Расчет уклона

Расчет угла наклона кровельных скатов

Выбор и подготовка материала

Чтобы изготовить прочный и долговечный стропильный каркас для крыши частного дома используют дерево твердых пород или металлопрофиль. От выбора материала зависит итоговая стоимость, вес, срок службы и несущая способность готовой конструкции. Для работы своими руками опытные мастера рекомендуют выбирать древесину. Чтобы стропила прослужили долго, необходимо проверить соответствие пиломатериалов стандарту:

  1. Влажность пиломатериалов, используемых для изготовления стропил своими руками, не должна превышать 19-21%. Влажная древесина в процессе высыхания может трескаться, коробиться, из-за чего возникают деформации и перекосы в кровле.
  2. Дерево должно находится в здоровом состоянии. То есть оно должно иметь светлый цвет, характерный для породы, не иметь очагов гниения, плесени, потемнения или следов жизнедеятельности вредителей.
  3. Для изготовления стропил рекомендуется выбирать прямые, ровные доски без большого количества сучков, так как они снижают прочность опор.

Учтите, чтобы деревянный стропильный каркас прослужил долго, перед началом работ по сборке конструкции своими руками выполнят обработку комплектующих антисептиком глубокого проникновения, а для снижения пожарных производится пропитка огнеблокирующим составом.

Закладка мауэрлата

Монтаж стропильной системы малоэтажного дома начинается с закладки мауэрлата. Эти термином обозначают опорный брус, который монтируется на верхнюю обвязку несущих стен там, где на них опирается кровельный скат. Количество мауэрлатных брусьев, задействованных в конструкции, всегда совпадает с количеством скатов. Мауэрлат изготавливают из толстого деревянного бруса толщиной 10-15 см. Закладка этого элемента каркаса выполняется в соответствии со следующими правилами:

  • Мауэрлат монтируется, только если коробка дома изготавливается из кирпича, бетона, газосиликата, пеноблока. В деревянных постройках роль мауэрлата исполняют верхние венцы сруба, прочно зафиксированные металлическими скобами или нагелями.
  • Некоторые виды наслонных стропильных системы не предусматривают установку мауэрлата, так как они не оказывают распирающую нагрузку на стены сооружения.
  • Между стеной дома и мауэрлата всегда прокладывают прочную гидроизоляцию, чтобы предотвратить оседание конденсата или загнивание древесины. Для этих целей используют пергамин, рубероид или толь.
  • Не допускается выполнять врезку под стропильные ноги в мауэрлате, так как каждое нарушение целостности снижает прочность бруса.
  • Крепление мауэрлатного бруса выполняют с помощью шпилек, вмурованных в стену дома, или длинными анкерными болтами.

Не забудьте, что мауэрлат перед монтажом желательно обработать антисептиком глубокого проникновения, чтобы предотвратить загнивание древесины, а также пропитать антипиреном, чтобы защитить каркас крыши от возгорания.

Правила установки мауэрлата

Технология сборки

Степень сложности и последовательность сборки стропильного каркаса кровли зависит прежде всего от конструкции и вида стропил. Чтобы выполнить монтаж своими руками, лучше выбирать более простые двухскатные конструкции. Если внутри дома предусматриваются несущие стены, то можно использовать наслонную стропильную систему. Сборка каркаса происходит в несколько этапов:

  1. Закладка мауэрлата и лежня. На этом этапе важно прочно зафиксировать опорные брусья вдоль несущих стен металлическими шпильками или анкерами.
  2. На лежень, уложенный на внутреннюю несущую стену устанавливают вертикальные стойки с шагом 1,2-1,5 метра. Чтобы они сохраняли вертикальное положение, устанавливают временные подпорки.
  3. На стойки сверху укладывают коньковый прогон. Он стягивает между собой вертикальные опоры и служат основой для монтажа стропильных ног.
  4. Монтируют стропильные ноги. Один конец стропила прикрепляют к мауэрлату, а другой – на коньковый прогон.

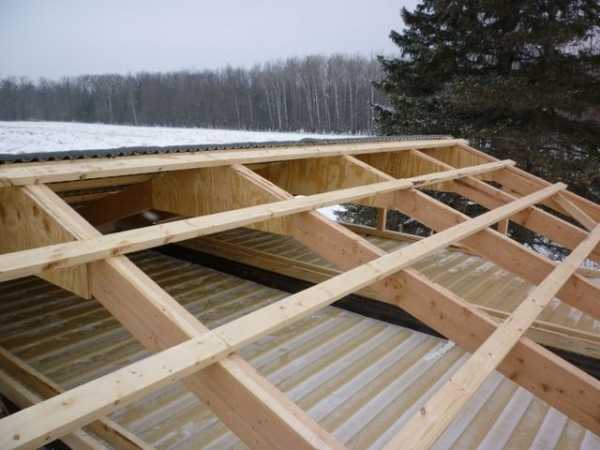

  5. Перпендикулярно стропилам приколачивают обрешетку, на которую укладывают кровельное покрытие.

Помните, что перекрывать деревянный дом своими руками можно только после полной усадки коробки. Чтобы компенсировать изменение геометрии кровли, применяют подвижные крепления, подстраивающиеся под размеры дома.

Технология сборки стропильного каркаса

Видео-инструкция

krovlyakrishi.ru
