Содержание

Потолочное ПЛЭН отопление. Мифы и факты

Низкотемпературное потолочное ПЛЭН отопление позиционируется производителем как энергоэффективное. Это инфракрасная пленка с отражателем, в которую вмонтировано несколько слоев резисторов.

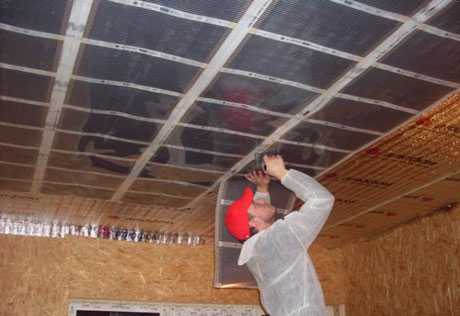

Инфракрасная пленка под вагонкой

Что такое ПЛЭН, можно понять из цитаты с сертификата продукта:

«Пленочный лучистый нагревательный элемент номинальной мощностью от 50 до 570 Вт удельной мощностью 100-150-175 ВТ на м2. Номинальное напряжение 12, 24, 36, 55, 73, 110, 220В. Класс защиты IP67, ширина полотна 0,35,051,0,65 м, длина полотна от 1 до 5 м с интервалом 0,6 м толщина не менее 390 мкм, пленочное полотно на основе 3 слоев сополимера полиэтилентерефталата и сополимера этилена с винилацетатом. Между вторым и третьим слоями располагается токопроводящий нагревательный элемент — лента холоднокатанная 13 мкм»

Инфракрасное излучение и длина волны в ПЛЭН

Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.

Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.

Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.

Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.

Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.

Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.

Сертификаты пленочных лучистых электронагревателей

ГОСТ Р 52161.2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.

Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.

Мифы и факты о потолочном ПЛЭН отоплении

Эффект теплого пола с потолка
С высоты 2,5 метра и длине волны 9-15 мкм пол будет прохладнее ваших ног. Это подтверждают пользователи ПЛЭНа, не только физики-теоретики. Ваша голова, находящаяся на расстоянии метра от источника излучения получит гораздо больше излучения, чем пол. Итог — валенки и панамка (если не утрировать, то панамка с такой длиной волны не понадобится).
Более комфортное тепло, по сравнению с традиционным отоплением
Комфортная температура для человека под инфракрасной пленкой 16-18°С, вместо 22-23°С (по заявкам продавцов). Комфорт весьма растяжимое и субъективное понятие. Сложно понять, почему пониженная температура воздуха должна положительно отразиться на моем комфорте в лучшую сторону.
Не сжигает кислород и поддерживает оптимальную влажность
Кислород не горит. Каким образом инфракрасное излучение поддерживает влажность, не ясно.
Минимальный срок эксплуатации варьируется от 10 до 50 лет (в зависимости от фантазий менеджера по продажам)
Пленки поступили в продажу не так давно, поэтому это утверждение проверить невозможно.
Уничтожает плесень и сырость
В ГОСТах об этом забыли упомянуть, как и об ионизации воздуха, нормализации микроклимата и других преимуществах ИК пленки на потолке.
Затраты на монтаж и систему пленочного отопления на 70% меньше, чем на другие системы отопления (водяное, тепловые насосы, и тд)
Откровенная ложь. Расчеты приведены в конце статьи.
Закрывается любым потолочным декором, кроме металлизированного
Закроем, и экранируем и так слабые потоки излучения, превратив инфракрасные лучи в тепловую энергию «не спускаясь с потолка». КПД станет ниже масляного обогревателя стоящего под окном.
В течение часа система работает от 3 до 15 минут, за счет чего достигается экономия электроэнергии в 7 раз (от 3 до 10) по сравнению с конвекторами и электрокотлами
Не зависимо от теплоносителя, будь то воздух, вода, незамерзайка, предметы и пол — любой нагреватель, при достижении заданной на термостате температуры, будет работать на ее поддержание, работая в тех же 3-15 минутах. Экономия гарантируется производителем только в случае утепления здания по СНИП 23-02-2003 «Тепловая защита зданий». Этот документ предполагает практически дом-термос с «нулевыми теплопотерями». В утепленном по СНИПу доме я сам буду излучать лучистое тепло в 9,6 мкм и обогреваться, в компании с компьютером, плитой, холодильником, стиралкой, собакой и тд. Не мудрено, что пленка в таких лабораторных условиях экономнее газа в N раз (в сравнении со среднестатистическим домом).
Дешевле монтажа системы газового и электрического водяного отопления в 2-3 раза
Только лишь в том случае, если газовую трубу придется прокладывать в не газифицированный район.
Только у ПЛЭН КПД приближается к 100%
КПД любого сертифицированного электрообогревателя приближается к 100%. Сказки про коэффициент полезного действия и экономичность напомнили «легендарный» электродный котел, о котором я писал в предыдущей статье.
Потребление 15-20 Вт/м2 при температуре на терморегуляторе 20°С
СРЕДНЕГОДОВОЙ показатель, как уточнил представитель производителя после «допроса». Иногда вскользь говорят о среднесезонном. 5-6 месяцев в году мы вообще не отапливаемся. Учитывая, что система выходит на поддержание температуры от 2 до 4 недель (в этот период отопление работает на полную мощность), мне сложно представить счет за электричество в первый отопительный месяц. 20°С довольно прохладно, как по мне.Кстати, серьезных прозрачных расчетов по энергопотреблению не существует. По крайней мере по моей просьбе такие расчеты были обещаны, но не предоставлены ни одной из продающих пленку организаций.
ПЛЭН абсолютно безопасен
Пробой в инфракрасной пленке
Не требует разрешительной документации на монтаж и эксплуатацию
Однако требует документального выделения необходимой электрической мощности и выходящего из этого апгрейда электрической сети в доме.
Именно низкотемпературный пленочный ИК обогреватель является самым энергоэффективным из ИК отопительных систем
Любой ИК отопительный прибор неплохо греет и поддерживает температуру, но стоит гораздо дешевле отопления греющей пленкой. Сам нагреватель электричество не экономит: 1 кВт взял, 1 кВт отдал (если его не закрыли вагонкой, гипсокартоном и иже с ними).
Самая удобная и недорогая в монтаже система отопления — поставил и забыл
Если конвектор можно продать, подарить, переместить, отправить на дачу — то с вмонтированными в потолок листами уже ничего не поделаешь. Еще один момент: монтаж системы водяного отопления под электрокотел при появлении газа сгодится и на газовый котел, да и на ТТ. Можно положить и контур теплого пола. Если вы захотите применить дополнительный обогрев (теплый пол с кабелем, конвектор), то система работать не будет.

Вопросы, на которые менеджеры по продажам ПЛЭН не дают ответов

  • Не является ли оконное стекло частично прозрачным для ИК излучения?
    Летом у окна жарко, так как стекло пропускает до 40% инфракрасного излучения, превращающегося в тепловую энергию. Любые другие отопительные приборы так же частично теряют тепловую энергию через окна, но они гораздо мощнее, чем излучение низкотемпературной инфракрасной пленки и компенсируют теплопотери за счет мощности и температуры. Не улетает ли «лучистое тепло» в окно?
  • Зачем ПЛЭН производят теплый пол?
    Маркетологи ПЛЭН категоричны к теплому полу — обогрев с помощью теплых полов (водяных, кабельных) поднимает пыль с пола посредством естественной конвекции (теплый воздух поднимается вверх и увлекает за собой пыль). Но зачем тогда они производят инфракрасную пленку под напольное покрытие для теплого пола, если в рекламе потолочной греющей пленки ругают метод обогрева теплыми полами?
  • Как пленка работает под гранитом?
    Заявлено, что ПЛЭН для теплого пола можно класть даже под гранит, но разве гранит не экранирует инфракрасное излучение? Каков смысл в экранируемом излучении? Получается, что пленка просто механически греет камень своими 35°С.
  • Почему потолочное ПЛЭН отопление не сушит кожу, но сушит дерево?
    Если инфракрасное отопление не сушит воздух и кожу, почему в «продающих» текстах пленку рекомендуют для сушки древесины, машин после покраски и фруктов?
  • Почему излучение не выходит за пределы помещения?
    Один «солдат» из армии менеджеров по продажам пленки уверял, что в квартиру ПЛЭН идеален, другой — что не эффективен для квартиры, так как я буду греть соседей. То-есть в доме ИК лучи не пробивают стены, пол, окна, а в квартире я соседей грею — лучи покидают помещение через перекрытия. У меня с этим отоплением сплошной когнитивный диссонанс.
  • Как быть с физикой и оптикой?
    Глянцевые поверхности, не зависимо от цвета, отражают до 99% излучения. Чем светлее предметы и стены, тем меньше ИК излучения «впитают». Разве не так? Неоднозначно все с поглощением и отражением ИК излучения, точных расчетов и обнародованных экспериментов просто не существует.

Пытался найти видео-отзыв реальных пользователей потолочного отопления, но кроме роликов НТВ и рекламных видеопрезентаций так и не нашел ничего.

Сколько стоит потолочное ПЛЭН отопление?

Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.

По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.

Цена на пленку варьируется от $13 (украинское производство) до $30 (Финляндия). Я считал оригинальный ПЛЭН (Россия).

Итого (без проводки, отделки потолка, утепления по СНИПам.):920
НаименованиеСтоимость $
Инфракрасная пленка ПЛЭН, м221,6
Монтаж, м25
Терморегулятор 16А (до 22 кв.м.) /10А (до 12.9 кв.м.), шт30/28
Блок управления системой отопления, шт95
Теплоизолирующий материал НПЭ
Непрошитый полиэтилен с лавсановым покрытием 5 мм, м2
1,2
Теплоизолирующий материал НПЭ с монтажом
Непрошитый полиэтилен с лавсановым покрытием 5 мм, м2
1,2+10%
Электропроводка в гофре, м.п2,5
Электропроводка без гофры, м.п2
Монтаж терморегулятора, шт5
Фанера, дюбеля, саморезы, м2от 1

«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.

Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.

НаименованиеСтоимость $
Комната 17 м2 Noirot Melodie Evolution 2000W210
Кухня 12 м2 Noirot Melodie Evolution 1250W170
Ванная комната 4,6 м2 Noirot Spot E-3 500W85
Программатор/радиопульт80
Монтаж самостоятельный (вилка в розетку)
Итого (без проводки):545

А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.

Кому нужен ПЛЭН?

Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.

Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.

Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь. Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.

В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.

Поделиться с друзьями

Похожее

Похожие записи

ehome.ironws.com

Инфракрасные пленочные потолочные обогреватели — преимущества приборов и способ их установки

Инфракрасные пленочные обогреватели

Когда возникает вопрос об отоплении собственного дома, обыватели ищут пути создания такой системы, которая обошлась бы дешево, но при этом работала эффективно на меньшем количестве топлива. Не будем рассматривать все виды отопительных устройств, предлагаемых сегодня производителями, а остановимся лишь на одном. Это инфракрасный потолочный пленочный обогреватель. Почему именно он?

ИК-обогреватели появились на рынке не очень давно. Большой популярности они не завоевали лишь потому, что потребители относятся к новинкам с некоторым опасением. Это первое. Второе — это энергозависимый прибор, который работает от сети электрического тока. Вы сами знаете, как работают наши сети, особенно за городом. Отключения происходят с завидным постоянством, так что использовать пленочные инфракрасные обогреватели в качестве основного источника тепла у нас пока боятся.

Что такое инфракрасные обогреватели?

Это нагревательные приборы, которые выделяют лучи, схожие с солнечными. То есть от них воздух не нагревается, а вот предметы быстро впитывают энергию и излучают ее в пространство. Это и есть принцип их работы. Поэтому, чем больше площадь охвата нагревательного элемента, тем больше площадь теплоотдачи. Но учитывайте некоторые моменты, связанные с безопасностью потолочных ИК-нагревателей:

  1. Высота потолка, на котором они устанавливаются, должна быть не ниже 2,5 м.
  2. В поле действия их лучей не должен попадать человек. От такого излучения кожа может получить ожог.

Эти приборы разделяются по температуре излучения и длине волны:

  • Низкотемпературные — бытовые устройства, которые выделяют температуру в пределах 100–600С. Они излучают волны длиной 5,6–100 мкм.
  • Среднетемпературные. Диапазон их температур составляет 600–1000С. Длина волны колеблется от 2,5 до 5,6 мкм.
  • Высокотемпературные. Нагревают плоскости свыше 1000С при длине волны 0,74–2,5 мкм.

Для каждого из трех отопительных приборов необходима определенная высота потолков в помещении, где он будет установлен. Первый используют при высоте потолков в пределах 3 м, второй — 3–6 м, третий — свыше 8 м.

Чем отличаются потолочные инфракрасные обогреватели от остальных приборов такого типа? Прежде всего, своей конструкцией. По сути, это пленки, в которых нет корпуса, как, скажем, у ламповых ИК-обогревателей или трубчатых. Полимерная пленка имеет толщину всего лишь один микрон. На нее нанесена углеродная паста, к которой прикрепляются очень тонкие карбоновые нити. Именно они и будут излучать инфракрасные лучи. Важный элемент пленочного нагревателя — медные контакты, изготовленные из фольги. Это самое уязвимое место прибора. Поэтому, когда встает вопрос об установке устройства своими руками, необходимо подключению обогревателя уделить особое внимание.

С двух сторон готовая пленка отделывается ламинированным полиэстером. Это защитный материал, обладающий высокими электроизоляционными качествами. К тому же он относится к негорючим материалам. Сам обогреватель обладает мощностью до 500 Вт, излучая температуру от 30С до 110С градусов.

Монтаж потолочного ИК-нагревателя

Все работы, связанные с монтажом пленочного потолочного ИК-нагревателя, основаны на требованиях эксплуатации системы. Но главное — это площадь потолка. Если она большая, то лучше груз ответственности переложить на плечи профессионалов. Если потолок небольшой, то можно постараться и провести монтаж прибора самостоятельно.

Как и многие монтажные процессы, установка пленочного нагревателя делится на несколько этапов:

  1. Устанавливается отражающий экран.
  2. Монтируются нагревательные пленки.
  3. Создается схема разводки электрических соединений.

Этап №1

Схема укладки ПЛЭНа

Для него понадобится материал с фольгированным слоем. Лучше, если это будет небольшой толщины утеплитель, отделанный с одной стороны алюминиевой фольгой. Оптимальная толщина — 5 мм.

Если потолок сооружен из пиломатериалов, то для крепления теплоизолятора можно использовать степлер и металлические скобы. Если же потолок бетонный, то без перфоратора не обойтись. С его помощью в потолочной поверхности через каждые полметра сверлят отверстия под специальную крепежную деталь — УКЭ. Полосы накладывают друг на друга внахлест со смещением в 2–4 см.

Этап №2

По сути, технология установки пленочного потолочного ИК-нагревателя ничем не отличается от монтажа теплоизолятора. Ведь нагреватель — это тонкая пленка, на которую нанесена углеродистая паста и карбоновые нити. То есть это все тот же рулонный материал.

Обратите внимание, что в конструкции нагревателя есть специальные прозрачные полосы по краям — это места для крепления. Поэтому ошибиться и установить крепежные элементы не туда, куда надо, довольно сложно. И еще один момент — установку необходимо проводить только в отапливаемом помещении.

Очень важно перед монтажом несколько раз подробно прочитать инструкцию. Небольшое отступление от нее может привести к большим проблемам в процессе эксплуатации. Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы. А это никому не нужные расходы.

Этап №3

Монтаж теплого потолка

Электромонтажные работы — самый сложный и ответственный этап. Для их проведения потребуется провод ПВ-3 с одной жилой. Из него сооружается магистральная линия, которую необходимо спрятать в канал. Магистраль обязательно изолируют и камуфлируют от глаз.

Если площадь пленочного инфракрасного нагревателя достаточно большая, то придется устанавливать в электрическую схему магнитный контактор. Все магистральные каналы необходимо провести до распределительного щита.

Далее производится установка терморегулятора. Его место — 1,4 м над полом. Когда вся схема будет готова, систему тестируют, устраняют небольшие проблемы и готовят ее к работе.

Достоинства

Такой обогреватель имеет ряд плюсов:

  • Он позволяет создать схему обогрева помещений по зонам или с охватом всего пространства.
  • Имеет невысокую цену.
  • Дает возможность сэкономить до 40% энергии по сравнению с другими системами отопления.
  • Расположенный на потолке пленочный инфракрасный нагреватель не занимает полезного пространства.
  • Он практически не уменьшает высоты потолков.
  • Отличается бесшумной работой и высоким коэффициентом полезного действия, а также моментально нагревается.

Специалисты считают, что пленочный ИК-нагреватель — это самый эффективный на сегодня способ качественно обогреть любые по назначению помещения.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Инфракрасные потолочные обогреватели пленочные – секреты греющего потолка

Содержание статьи:

Новый вид отопительных приборов, который не сжигает кислород и не сушит воздух, становится все более популярным. Инфракрасные потолочные обогреватели пленочные идеально подходят для обогрева балконов, лоджий, прихожих и жилых комнат. Радиаторы нагревают воздух благодаря движущимся потокам горячей воды, электронагреватели – благодаря электротоку. Пленочный инфракрасный обогреватель (ИО) содержит карбоновые нагревательные элементы и токопроводящие шины. Карбон нагревается при пропускании через него электрического тока и начинает излучать инфракрасный свет (5-25 мкм). Потребляя минимум электроэнергии, пленочный электронагреватель выделяет тепло, которое по своим характеристикам имеет сходство с солнечным.

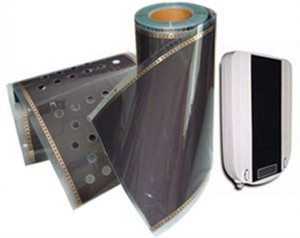

Потолочный пленочный обогреватель

Устройство и принцип работы

Тонкие нити из карбона укладывают на полимерную пленку толщиной 1 микрон. Все изделие заключают в оболочку из полиэстера, обладающего свойствами электроизолятора. Между потолком и пленкой обязательно должен быть слой теплоизоляции (толщиной от 0,5 см). Утеплитель прижимают полосами с дюбелями, если крепят его на бетонный потолок, или строительными скобами, если потолок деревянный.

Популярные модели

  1. ПЛЭН

Экран из алюминия нагревается от металлической нити, подключенной к электросети. Длина волн – 9 мкм, температура нагревательного элемента 50°С. Рекомендуемая высота установки 3,5 м. Система проста в управлении, заданная температура поддерживается автоматически.

  1. Пион

Тонкая карбоновая нить, помещенная в полимерную оболочку, создает низкотемпературное инфракрасное излучение. Максимальная мощность обогревателя 500 Вт, температура нагревательных элементов 100 °С.

  1. Зебра

По технологии изготовления похожа на ПЛЭН, но сделана из более современных материалов. Благодаря этому инфракрасный обогреватель «Зебра» можно использовать во влажных помещениях, есть провод заземления. Приборы серии «Мультивольтаж» приспособлены работать в условиях падения напряжения до 150 Вт.

Потолочные пленки бывают 3-х видов: высокотемпературные (t нагрева более 1000°С, высота установки более 8 м), среднетемпературные (t нагрева 600-1000°С, высота установки 3,5 м), низкотемпературные (t нагрева 100-600 °С, высота установки 2,5 м). Существуют нормы, которые регламентируют допустимые величины излучения.

Принцип работы потолочных инфракрасных обогревателей

Монтаж оборудования

  • Расчет системы отопления

Потребляемая мощность пленки должна быть меньше, чем мощность термостата. Перед закреплением инфракрасной пленки создайте чертеж, на котором будут видно месторасположение нагревательных элементов. Заранее определите место подключения терморегулятора. 1м2 полотна нагревателя расходует до 200 Вт.

  • Укладка теплоизоляционного слоя

Вспененный полистирол с двухсторонней слоем фольги – хороший вариант для термоизоляции. Покрытие крепят к бетонной поверхности потолка с помощью дюбелей. Во избежание появления щелей стыки заделывают скотчем.

  • Установка нагревательных элементов и датчиков

Термопленку можно резать по обозначенным пунктирным линиям. Закрыть пленку можно практически любым декоративным покрытием (гипсокартон, натяжной потолок).

  • Подключение к сети и к терморегулятору

Номинальное напряжение в сети должно быть 220 В.

Инфракрасный свет безопасен для человека, чего нельзя сказать о рентгеновских, ультрафиолетовых и СВЧ лучах

Преимущества и недостатки ИО

Среди положительных свойств инфракрасных обогревателей можно назвать следующие.

  • Эта система обогрева не занимает места, как радиаторы, например. При монтаже не используется клей, мастика, не нужно укладывать стяжку.
  • Тепловой эффект от ИО можно почувствовать сразу после его включения. А значит, количество потраченной энергии тоже уменьшится.
  • ИО можно использовать параллельно с другими видами отопительного оборудования.
  • Улучшение микроклимата в помещении. Длины волн, излучаемые прибором и человеческим телом, совпадают. ИО создает мягкое, рассеянное тепло.
  • Система автоматизирована. В тот момент, когда датчик фиксирует понижение температуры, устройство включается в рабочий режим. Можно также запрограммировать график, по которому температура будет изменяться (если в дневное время дома никого нет, то и обогревать комнату нет смысла). Экономия электроэнергии по сравнению с традиционными видами отопления 10-15%.
  • Гарантийный срок эксплуатации 15-25 лет в зависимости от модели.
  • Теплые потолки не огнеопасны, так как разогреваются до 40-50°С. В современных ИО есть защита от поражения электрическим током.

Карбоновые нагреватели не сушат воздух, а 95% потребляемой энергии расходуется на образование тепла

Если вы решите установить ИО у себя дома, ваши окна должны быть энергосберегающими, а все стены, пол и потолок – утепленными.

Но есть у оборудования и недостатки:

  • Для суровой зимы такой вид отопления может оказаться недостаточно эффективным.
  • Высокая стоимость материала.

Традиционные отопительные приборы и ИО

При отоплении батареями энергия в основном расходуется на обогрев комнаты под потолком, тогда как в нижних слоях воздушного пространства остается прохладно.

ИО отдает свое тепло методом излучения, а не методом конвекции, как радиатор. Лучистая энергия поглощается окружающими предметами, а затем преобразуется в тепловую. После нагретые предметы отдают свое тепло воздуху. Основное преимущество ИО перед масляным в том, что передача тепла идет от источника к объекту с минимальными потерями тепла в воздухе. Как следствие, такой обогреватель увеличивает КПД отопительной системы. Инфракрасное электромагнитное излучение является невидимым, а электромагнитные волны легко проникают в кожу и подкожные слои человека. Самый интенсивный источник инфракрасных лучей – солнце.

По краям пленки карбоновых нитей нет, эти полосы используют для закрепления полотна

Экономичный, экологичный и долговечный – так характеризуют производители ИК потолочный пленочный обогреватель. Он может применяться в качестве дополнительного источника тепла, а может служить в виде основного отопления. Следует учитывать, что электросеть должна соответствовать силовым нагрузкам, между потолком и пленкой должен быть теплоотражающий слой, а в помещение необходимо установить терморегулятор, который будет следить за стабильностью температурного режима.

Тематическое видео: монтаж потолочных обогревателей

Понравилась статья? Поделитесь ей

toppotolok.su

элементы нагревателя, нагревательная лента, пленка для пленочного рулонного обогрева

Содержание:

Инфракрасное излучение как способ передачи тепла стало использоваться недавно. В последние годы его все чаще задействуют для организации отопления в квартирах и частных домовладениях. Один из видов ИК обогревателей называется пленочным – он обладает многими достоинствами.


Принцип работы

Каждый инфракрасный пленочный обогреватель работает на основании принципа передачи тепловой энергии находящимся близко предметам, которые затем отдают ее в окружающее пространство. От данного вида излучения воздух не прогревается. Эти лучи способны согревать исключительно плотные материалы, отдающие тепло воздуху, находящемуся внутри помещений.

Данный способ обогрева обеспечивает условия для равномерного распределения теплых воздушных масс, а также для рационального использования электротока и повышения КПД системы теплоснабжения в целом.

Резистивные нагревательные пленочные элементы, из которых состоят инфракрасные системы, крепятся на фольгу. С двух сторон их защищает ламинированная пленка. В результате получается тонкая конструкция, толщина которой не превышает 1,5 миллиметра.


Готовые пленочные маты укладывают параллельно относительно друг друга. Их подбирают так, чтобы они закрывали всю площадь обогреваемого напольного покрытия. Маты подключают к блоку питания согласно параллельной схеме – каждый отдельно. Благодаря такому способу монтажа система сможет функционировать даже, когда один из элементов выходит из строя.

Работу пленочного нагревателя контролируют при помощи термодатчика. Когда происходит подача электропитания в систему, начинается ее нагрев, при этом выделяются ИК лучи, имеющие длину 10–15 микрон. После того, как нужная температура набрана, подача электричества отключается. В случае понижения температурного режима, которое фиксирует термодатчик, питание наоборот включается.

Плюсы и минусы инфракрасных обогревателей

Современные ИК обогревательные устройства бывают пленочными и точечными. Какие из них лучше, выбрать сложно, поскольку принцип их работы одинаковый. В плане потребления электроэнергии они имеют аналогичную эффективность. Даже терморегуляторы в пленочных и точечных обогревателях одни и те же. При этом каждый из них отличается своими достоинствами и недостатками.

Особенности инфракрасного пленочного обогрева следующие:

  1. Нагреватели данного типа можно сделать малозаметными, скрыв их при оформлении интерьера комнаты.
  2. Пленочные изделия в плане равномерности распределения тепла лучше, поскольку они имеют большую площадь, а значит, от них получается больше ИК-лучей.

Что касается точечных аналогов, то:

  1. Их трудно спрятать, поскольку они похожи на обычные ламповые светильники.
  2. Такие обогревательные устройства можно устанавливать в любом месте помещения, а для их фиксации используют особые кронштейны, входящие в комплект к нагревателям.
  3. Эти приборы прогревают в помещении отдельные зоны, а, если они размещены по комнате некорректно, то возможны значительные перепады температуры, что непременно повлияет на уровень комфорта.

Точечного типа инфракрасные обогреватели нужно правильно распределять на отапливаемой площади, чтобы образовалась тепловая завеса. Например, можно несколько штук смонтировать на потолке около оконного проема, отсекая таким способом холодные воздушные потоки.

Стоимость ИК приборов зависит в основном от их мощности и производителя. Но одно можно сказать точно: сделанный из пленки инфракрасный обогреватель имеет большую цену, чем точечные аналоги.

Типы пленочных нагревательных элементов

Пленочные обогреватели в зависимости от места установки делятся на:

  • потолочные;
  • настенные;
  • напольные.

Самым малоэффективным считается настенный вариант, поскольку теплый воздух движется только вверх, в результате чего зона обогрева значительно сужается. По этой причине подобные приборы для обустройства основной отопительной системы не принято использовать. Их применяют в качестве дополнительного обогрева.


Потолочные и напольные устройства имеют много общего и поэтому их положительные характеристики во многом аналогичны:

  1. Долговечность и надежность. Обогреватели не имеют движущихся или вращающихся элементов. Проводники тепла впаяны в пленку и срок их службы неограничен.
  2. Высокий показатель экономичности. ИК приборы расходуют примерно на 20 – 30% меньше электричества по сравнению с другими энергозависимыми нагревательными агрегатами. В этом плане они схожи с газовыми аналогами.
  3. Пленочный обогрев не требует обслуживания. Монтировать его просто, поэтому не требуются услуги специалистов высокой квалификации. Кроме этого, эксплуатационные расходы имеют нулевую стоимость.
  4. Компактное расположение. Данные устройства почти не занимают полезную площадь. Их монтируют под потолочной отделкой, либо под напольным покрытием.
  5. Состояние окружающей среды остается благоприятным. При работе обогревателей не сжигается кислород, не изменяется уровень влажности, а нагретый воздух равномерно распределяется по всему пространству.
  6. Приборы автоматически регулируют температурный режим в помещении.
  7. Менять степень обогрева в каждой комнате можно отдельно.
  8. Если один из сегментов инфракрасной нагревательной пленки по какой-либо причине оказался поврежденным, то вся система продолжит функционировать без проблем, а это очень выгодно.

Потолочный инфракрасный нагреватель

Данное устройство имеет принцип действия, который заключается в том, что лучи оказываются направленными вниз, в сторону пола. Напольная поверхность и другие предметы, оказавшиеся под их воздействием, аккумулируют энергию, в результате чего нагреваются и отдают тепло в окружающее воздушное пространство.

Далее теплый воздух начинает равномерно подниматься в направлении от пола к потолочному перекрытию. В итоге в самом низу температура будет максимальной, а на уровне головы человека меньше на несколько градусов. По мнению медиков, подобное распределение тепла для организма людей оптимально.


Можно располагать инфракрасный пленочный обогреватель под любыми отделочными материалами для потолков, кроме натяжных конструкций. ИК пленка в процессе нагрева будет передавать тепло натяжному потолку, а, как известно, он не переносит высокой температуры.

Одним из достоинств устройств потолочного типа является установка в месте, где их случайно повредить невозможно. Но расположение обогревателей на потолке в многоэтажном доме имеет и негативные моменты, связанные с возможностью протечки от соседей сверху. Их от воздействия воды может замкнуть, в результате чего они перестанут работать.

Имеются и другие недостатки:

  1. Дело в том, что ИК излучение не причиняет вреда ни мебели, ни покрытию пола, но многие виды бытовой техники приходят в негодность.
  2. Если высота потолков составляет более 3,5 метра, тогда сэкономить на электроэнергии не получится.

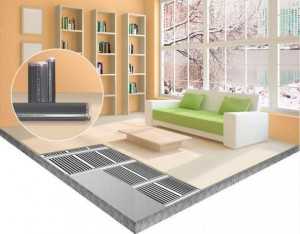

Напольный тип инфракрасных обогревателей

Поскольку ИК обогреватель устанавливают под напольным покрытием, весь тепловой поток формируется именно под отделочным материалом. В результате нагревается пол, но только с внутренней стороны. Воздействие тепла аналогично тому, как это происходит в потолочном варианте, но при этом отсутствует влияние на мебель, предметы интерьера и бытовые приборы.

Укладывать пленку обогревателя с ИК излучением разрешается под любой отделочный материал. В некоторых случаях для этого потребуется выполнение монтажа под стяжку, а в других – это можно сделать непосредственно под само покрытие. При этом следует располагать пленочные нагревательные элементы исключительно на абсолютно ровной поверхности.


Необходимо помнить, что даже в случае небольшого давления в неровных местах под тяжестью мебели или иных предметов может произойти разрыв нагревателей и после этого отопление перестанет функционировать.

Монтаж инфракрасной нагревательной пленки

Чтобы отопление с использованием ИК пленочных обогревателей эффективно работало, при проведении установки следует выполнять определенные требования:

  1. В первую очередь необходимо произвести теплоизоляцию окон, стен и дверей. Монтаж утеплителя не разрешается осуществлять в условиях низких температур и высокой влажности.
  2. Когда планируется использовать инфракрасные обогреватели в качестве основной отопительной системы, то их следует располагать на потолке или полу так, чтобы их лучи покрывали около 80 – 90 % площади помещения. Если ИК приборы будут применяться для обогрева дополнительно, то не меньше 40%.
  3. Мощность электропитания должна соответствовать данной величине, указанной в паспорте на изделие. Если ее недостаточно, тогда нужно установить специальный блок, с помощью которого можно перераспределять напряжение по помещениям, учитывая необходимый температурный режим в каждом из них.
  4. Термодатчик следует монтировать на определенной высоте. Когда обогреватель напольного типа, тогда этот датчик должен располагаться на высоте от 10 до 15 сантиметров, а если потолочного варианта, тогда его помещают на расстоянии 170 сантиметров от напольной поверхности. При выборе стандартной потолочной модели, ее рекомендуется размещать в помещениях, имеющих высоту потолков не более 3,6 метра, иначе затраты на электроэнергию будут значительными.
  5. С целью сокращения теплопотерь специалисты советуют монтировать инфракрасные обогреватели поверх фольгированной пленки, отражающей излучение в направлении помещений. Запрещается подключать пленочный нагреватель к электропитанию для проверки, пока он находится в рулоне.
  6. Кстати, рулонный инфракрасный обогреватель разрешается резать на несколько частей, но только придерживаясь линий, указанных производителем данной продукции. Протяженность одного участка не должна превышать 8 метров, а расстояние между полосами не может быть более 0,5 сантиметра.
  7. Также запрещается перегибать инфракрасные пленочные обогреватели под прямым углом. Для их фиксации используют специальные крепежные элементы или степлер. При проведении монтажных работ нужно делать так, чтобы они располагались на прозрачных участках пленки.

Последовательность установки ИК нагревателей

Обустройство инфракрасного отопления состоит из трех процессов:

  1. На начальном этапе укладывают фольгированный материал, выполняющий функции утеплителя и гидроизоляции. Обычно для этого используют фольгоизол, либо пенофол или их аналоги. Главное требование – монтаж на ровное основание. В итоге должен получиться отражающий экран.
  2. На следующем этапе приступают к раскладыванию нагревательных элементов. В обязательном порядке шины соединяющихся участков следует заизолировать. После этого нагревательную пленку прикрепляют к основанию.
  3. В завершение монтажа выполняют электротехнические мероприятия. Необходимо подсоединить терморегулятор, через который прокладывают кабель для подключения к сети переменного тока. Проводку желательно спрятать под плинтуса или уложить в специально обустроенные установочные каналы.

После окончания монтажа инфракрасных нагревателей следует произвести проверку работы отопительной системы. Если монтаж выполнен правильно, приступают к укладке напольного покрытия или отделке потолочного перекрытия. Стоит также рассмотреть другие виды инфракрасных обогревателей, отличающихся от пленочных.

Несмотря на все возрастающую популярность инфракрасного обогрева помещений различного назначения, нагревательное оборудование пленочного типа недостаточно востребовано, несмотря на его превосходные технические и эксплуатационные показатели. Обычно данный вид отопительных систем используют в качестве дополнительного источника тепловой энергии.


teplospec.com

отзывы, обзор и характеристики популярных моделей, цены

Обогрев частного дома — серьезный вопрос. Печное отопление допустимо на даче, но если вы собираетесь жить за городом круглый год, придется обустраивать полноценную систему. В качестве ресурса может выступать газ, вода, пар или электричество. Если в поселке нет газопровода, электрообогреватели станут хорошим решением, так как установка котла требует больших затрат на первом этапе. Конвекторы не всегда создают комфортную атмосферу дома, поэтому пленочные инфракрасные обогреватели станут хорошим решением для тех, кто ценит уют и экономию. Как выбрать качественную и недорогую модель, расскажем в этой статье.

Оглавление:

  1. Преимущества и недостатки инфракрасных систем
  2. Отзывы покупателей
  3. Обзор популярных моделей
  4. Особенности выбора ПЛЭН
  5. Цена изделий разных производителей

Особенности и достоинства

Принцип действия таких систем отопления заключается в передаче тепла окружающим предметам, а не в воздух. Затем поверхность нагревает воздух. Это позволяет равномерно нагревать помещение.

Преимущества:

1. Возможность контролировать температуру.

2. Равномерное распределение тепла по помещению.

3. Низкое потребление электроэнергии.

4. Быстрая установка по сравнению с теплым полом.

5. Система может работать около 50 лет.

6. Не боится перепадов напряжения и холода, температура эксплуатации от ‒40 °C.

7. Не сжигает кислород, а инфракрасное излучение полезно для человека.

8. Быстрый нагрев помещения. С +10 до +20 °C за 40‒50 минут.


teplospec.com

отзывы, обзор и характеристики популярных моделей, цены

Обогрев частного дома — серьезный вопрос. Печное отопление допустимо на даче, но если вы собираетесь жить за городом круглый год, придется обустраивать полноценную систему. В качестве ресурса может выступать газ, вода, пар или электричество. Если в поселке нет газопровода, электрообогреватели станут хорошим решением, так как установка котла требует больших затрат на первом этапе. Конвекторы не всегда создают комфортную атмосферу дома, поэтому пленочные инфракрасные обогреватели станут хорошим решением для тех, кто ценит уют и экономию. Как выбрать качественную и недорогую модель, расскажем в этой статье.

Оглавление:

  1. Преимущества и недостатки инфракрасных систем
  2. Отзывы покупателей
  3. Обзор популярных моделей
  4. Особенности выбора ПЛЭН
  5. Цена изделий разных производителей

Особенности и достоинства

Принцип действия таких систем отопления заключается в передаче тепла окружающим предметам, а не в воздух. Затем поверхность нагревает воздух. Это позволяет равномерно нагревать помещение.

Преимущества:

1. Возможность контролировать температуру.

2. Равномерное распределение тепла по помещению.

3. Низкое потребление электроэнергии.

4. Быстрая установка по сравнению с теплым полом.

5. Система может работать около 50 лет.

6. Не боится перепадов напряжения и холода, температура эксплуатации от ‒40 °C.

7. Не сжигает кислород, а инфракрасное излучение полезно для человека.

8. Быстрый нагрев помещения. С +10 до +20 °C за 40‒50 минут.

Недостатки:

  • Для нормального обогрева нужна большая площадь пленочных систем.
  • ПЛЭН невыгодно устанавливать в плохо утепленных домов.
  • Высокая стоимость.
  • При неправильной установке, часть помещения, где размещено оборудование, нагревается гораздо сильнее.
  • Монтаж, терморегуляторы, защитные экраны и другие сопутствующие товары на порядок увеличивают цену пленочных систем отопления.

В интернете много как хороших, так и плохих обзоров на эти устройства. Однако при разумном подходе они создадут в доме ощущение уюта и комфорта.

Мнения покупателей

«Если коротко: очень комфортно. Жрет, конечно, как и всякий электроотопитель денег в 6 раз больше чем газ, однако радует то, что есть возможность точной регулировки требуемого тепла, при разумной площади дома можно вписаться в приемлемую ежемесячную сумму».

Игорь, Москва.

«Установил себе системы отопления ПЛЭН. Отапливаемая площадь — 400 м2. Сейчас, в декабре, на улице -15, в доме — +22. Стоит отдельный счетчик, потребление электроэнергии — примерно 500 кВт в сутки (расчетные теплопотери дома — 26 кВт при температуре -28°C)».

Николай, Самара.

Производители и популярные модели

1. Пленочный обогреватель 12 вольт Power Plus.

  • Средняя потребляемая мощность — 20-30 Вт.
  • Расчетная мощность — 150-220 w на 1м2.
  • Ширина — 50 см.
  • Страна — Южная Корея.

Эта пленка подойдет для установки под любое напольное покрытие. Доходит до +40 градусов за 3‒4 минуты. Время полного прогрева поверхности зависит от ее типа, плитка нагревается дольше дерева и линолеума. Чтобы повысить производительность системы, рекомендуем разместить теплоотражающую подложку.

2. Обогреватель-панно Домашний уют.

  • Питание: 220 В.
  • Мощность: 500 Вт.
  • Срок службы: 50000 часов.
  • Максимальная температура нагрева поверхности: 60°C.
  • Толщина нагревательного элемента: 12 микрон.
  • Средние размеры панно: 120х58 см.
  • Вес: 420 г.

Эта система подойдет как дополнительный источник отопления для квартиры или частного дома. Быстро нагревается, потребляет небольшое количество электроэнергии, создает комфортный температурный режим. Не занимает места: при необходимости панно можно свернуть в трубку. Кроме этого, на пленочном настенном обогревателе удобно сушить обувь, фрукты, ягоды, грибы. Естественно, его нельзя оставлять без присмотра или использовать как одеяло.

3. Потолочный ИК-обогреватель Зебра.

  • Напряжение питающей электросети — 220 В, 50 Гц.
  • Максимальная удельная потребляемая мощность — 200 Вт/кв.м.
  • Толщина — менее 1 мм.
  • Масса — 550 г/кв.м.
  • Степень защиты IP-44.

Установка систем под потолок часто удобнее, чем напольные варианты, так как ПЛЭН нагревают не только покрытие, но и предметы мебели, бытовую технику. Над пленочным электронагревателем необходимо поместить отражающий экран, но не нужно думать о защитном слое между отделкой потолка, в отличие от ситуации, если вы размещаете ИК отопление под линолеумом.

4. УРАЛПСО.

  • Толщина — 1 мм.
  • Частота — 50 Гц.
  • Масса 1 кв.м. — 500 г.
  • Рабочее напряжение — 220 В.
  • Максимальная потребляемая мощность — 200 Вт/м2.

Компания выпускает как потолочные, так и напольные пленочные нагреватели с системами управления разного уровня. На любое оборудование производители дают гарантию 10 лет. Также фирма предоставляет скидки, если заказывать сами приборы для отопления и монтаж у них, большой опыт и хорошие отзывы говорят за себя.

5. Инфракрасный теплый пол Rexva XM310.

  • Ширина — 100 см.
  • Мощность — 220 Вт.
  • Страна — Южная Корея.
  • Температура нагрева — +50 °C.

Еще один известный производитель. Пленка не позволяет перегреться напольному покрытию, мебели и электроприборам, а углеродные нити, запечатанные в пластик, дают мощное ИК излучение, поэтому экономия электричества будет заметна сразу. Компания честно признается, что срок службы системы отопления составляет от 10 лет.

6. Инфракрасный теплый пол Heat Plus 12.

  • Ширина — 100 см.
  • Толщина — около 3 мм.
  • Мощность — 220 Вт.
  • Страна — Южная Корея.
  • Температура нагрева — +50 °C.
  • Греющий элемент — карбоновое волокно.

В отличие от некоторых производителей, нагревательные элементы этой системы отопления равномерно распределены по поверхности, поэтому в пленке отсутствуют холодные зоны. Чтобы обезопасить напольное покрытие, на обогреватель нанесен ионизирующий слой и антиискровая сетка.

Критерии выбора

Продавцы любого товара будут доказывать вам, что это лучшая технология, которая перекрывает все остальные, но это их работа, поэтому перед покупкой нужно подумать и просчитать все возможные варианты. Чтобы построить комфортный дом с недорогим отоплением, необходимо знать основы физики и просчитать, насколько это выгодно. Если в населенном пункте есть газ, то электрическое отопление вряд ли станет выгодным решением.

Пленочная система отопления не будет лучшим решением для дома, где живут не постоянно, так как его установка стоит дорого. Хотя, в этом случае выгодно использовать панно Домашний уют или Бархатный сезон. Они не занимают место и почти ничего не весят. Лучшие результаты потолочное или напольное отопление показывает в строениях из кирпича, легких и тяжелых бетонов. В каркасных домах с ним могут конкурировать и другие виды отопления.

Если вы собираетесь стелить линолеум на пленочный ИК-обогреватель, не забудьте прибавить к стоимости системы теплоотражающую подложку. Так как, чтобы не повредить панели, нужно отделить их от нагрузок фанерой или подобным материалом. При этом страдает мощность работы, именно поэтому нельзя давать теплу уходить вниз. Также не рекомендуется делать стяжку из песчано-цементного раствора на панелях, так как это значительно уменьшает их КПД. Если вы планируете обустраивать потолок, также лучше установить теплоотражающий экран. Также есть технический регламент по высоте потолков, чтобы верхняя часть помещения не перегревалась.

Все больше компаний занимается поставками пленочных систем отопления, и не все из них заботятся о его работоспособности. Всегда проверяйте сертификаты на продукцию, не выбирайте оборудование по слишком низким расценкам, не доверяйте установку сомнительным фирмам. Только качественные обогреватели, правильный монтаж и предварительный расчет позволят сэкономить.

Стоимость ПЛЭН

Данные собраны с официальных сайтов производителей и крупных магазинов, где продаются отопительные системы. Приобрести пленочный электронагреватель в маленьких городах иногда невозможно, хотя многие компании помогут оформить доставку и отправить товар почтой.

ПроизводительТип пленочной системы отопленияРазмерЦена, рубли
Power Plus 12 вольтПол1 м400
Домашний уют



Панно120х58 см1500
ЗебраПотолок1 м1700
УРАЛПСОПол и потолок1 м950
Терморегулятор воздушный механический950
Rexva XM310Пол1 м900
Heat Plus 12Пол1 м1500

ПЛЭН быстро стали популярны в России, но у каждого типа оборудования свои условия эксплуатации, которые обеспечат выгоду при использовании. Например, панно Домашний уют никогда не станет заменой полноценной системы (в отзывах часто пишут, что этот прибор отлично подойдет для сушки грибов), а корейские теплые полы нужно защищать сверху и снизу, чтобы они работали полноценно. Без хорошего утепления дома, создать комфортную температуру недорого не получится. Именно ошибки при выборе и монтаже являются причиной негативных отзывов.

obogrevguru.ru

Пленочные инфракрасные обогреватели — достоинства и недостатки устройств

Выбор пленки

Современной науке известны лишь три способа передачи тепловой энергии — прямая теплопередача, например, от открытого пламени огня, конвекция в радиаторах отопления и излучение. Основная часть традиционных систем отопления базируется на двух первых вариантах. Третий способ передачи тепла стал использоваться относительно недавно и представляет собой инфракрасное излучение. Такие лучи ощущаются в виде тепла всеми живыми организмами. Это же излучение можно использовать для организации отопления в домах, для чего изобрели инфракрасные обогреватели.

Давайте подробно рассмотрим один из видов таких обогревателей — пленочный. Он завоевал справедливую популярность, обладая огромным количеством достоинств.

Принцип работы пленочного ИК-обогревателя

Инфракрасные обогреватели работают по принципу передачи тепловой энергии предметам, которые затем излучают ее в окружающее пространство. Воздух от инфракрасного излучения не нагревается. Такие лучи могут греть только плотные материалы, которые будут отдавать свое тепло воздуху внутри помещений. Подобный способ обогрева создает условия для равномерного распределения теплого воздуха, рационального использования электрического тока и повышения коэффициента полезного действия отопительной системы в целом.

Пленочные инфракрасные системы представляют собой резистивные нагревательные элементы, которые крепятся на фольгу и с двух сторон защищены ламинированной пленкой. Это очень тонкая конструкция, не превышающая в толщину 1,5 миллиметров. Устанавливают готовые пленочные маты параллельно друг друга, подбирая их так, чтобы закрыть всю площадь пола. Подключение к блоку питания происходит по параллельной схеме, то есть отдельно друг от друга. Это дает возможность работать системе даже в том случае, если один из матов выходит из строя.

Всю работу контролирует термодатчик. После того как питание подано в систему, начинается ее нагрев с последующим выделением инфракрасных лучей длиной 10–15 микрон. Как только система наберет необходимую температуру, подача электроэнергии отключается. Так же, но в обратном порядке при снижении температуры, на которую реагирует термодатчик, происходит включение питания.

Преимущества и недостатки

Современные инфракрасные обогреватели делятся на пленочные и точечные. Сказать, какой вид лучше, достаточно сложно, потому что оба имеют одинаковый принцип работы, одинаковую эффективность и одинаковые экономические показатели в плане расхода электроэнергии. Даже терморегуляторы в их конструкциях используются одни и те же. Но каждый вид обладает только ему присущими достоинствами.

К примеру, пленочные нагреватели можно скрыть от взгляда, закамуфлировав их в дизайне интерьера. А вот точеные аналоги никуда не спрячешь, потому что они представляют собой обыкновенные ламповые светильники. Поэтому последние обязательно нужно привязывать к дизайну помещений. Но в то же время это большой плюс, потому что такие обогреватели можно установить в любое место комнаты. Для их крепления используются специальные кронштейны, которые идут в комплекте с нагревателями.

Теплый пол

В плане равномерного распределения тепла пленочные изделия лучше. Они имеют большую площадь, от которой отходит больше ИК-лучей, а значит, тепло распространяется на большее количество квадратных метров. В этом плане точечные приборы нагревают помещение фрагментарно, то есть по участкам. И если вы распределили такие нагреватели некорректно, то велика вероятность, что тепловые перепады внутри комнат будут значительными, что может повлиять на комфорт.

О корректности. Здесь очень важно правильно распределить точечные инфракрасные обогреватели, чтобы создать тепловую завесу. К примеру, установить несколько штук на потолке около окна, тем самым отсекая холодный воздух.

И последнее в этой категории — это вопрос, сколько стоит инфракрасный обогреватель. Цены зависят от производителя и мощности прибора . Но одно скажем точно — пленочные аналоги дороже своих точечных собратьев.

Типы пленочных нагревателей

Разделение этого вида нагревательных приборов основано на том, в каком месте его устанавливают. Отсюда и три основных типа — потолочные, напольные и настенные. Настенный вариант считается самым неэффективным, потому что нагретый воздух поднимается только вверх, а значит, размер зоны их действия будет существенно ограничен. Поэтому как основной вид отопления настенные аналоги не используются, а вот как вспомогательный они будут в самый раз.

Соединение и изоляция

Два первых варианта — это, по сути, одно и то же устройство, поэтому их достоинства очень схожи:

  • Высокая надежность и долговечность. Здесь нет никаких вращающихся или движущихся частей или материалов. Тепловые проводники впаяны в пленку и могут служить без ограничения.
  • Высокая экономичность. Доказано, что инфракрасные обогреватели расходуют электроэнергии на 20–30% меньше, чем любые другие нагревательные приборы, работающие от электрического тока. Их в этом плане сравнивают с газовыми аналогами. К тому же обслуживать ИК-нагреватели не нужно. Их монтаж прост и не требует присутствия высококвалифицированного специалиста. А эксплуатационные расходы равны нулю.
  • Компактное размещение. Такие приборы практически не занимают полезной площади. Их устанавливают или под напольным покрытием, или под потолочными отделочными материалами.
  • Благоприятное для человека состояние окружающей среды. Кислород не сжигается, влажность не меняется, а температура равномерно распределяется по всему объему пространства.
  • Такие приборы регулируют температуру внутри помещений в автоматическом режиме. Можно изменять температурный режим в каждой комнате отдельно. А это опять-таки небольшая экономия потребления электроэнергии.
  • Если по каким-то причинам повреждается один из сегментов пленочного нагревательного прибора, то вся система будет работать без перебоев, что выгодно по многим критериям.

Потолочный ИК-нагреватель

Крепление к потолку

Принцип действия такого устройства следующий. Лучи в этом случае направлены вниз к полу. Под их действием пол и встречающиеся на пути лучей предметы аккумулируют тепловую энергию, нагреваются и отдают ее окружающему воздуху. Теплый воздух поднимается равномерно от пола к потолку. То есть внизу будет максимальная температура, а на уровне головы — на 2–3 градуса меньше. Медики считают, что такое распределение тепла оптимально и полезно для человеческого организма.

Внимание! Инфракрасные обогреватели можно устанавливать под любыми потолочными отделочными материалами, кроме натяжных потолков. ИК-пленка сама нагревается и передает энергию натяжному потолку, который не переносит высоких температур.

Одно из достоинств приборов потолочного вида — это установка на таком участке, где повредить его случайно просто невозможно. Правда, есть и негативный фактор расположения на потолке. Это в основном касается многоквартирных домов, где протечки с верхних этажей — дело случая. Поэтому есть риск, что ИК-нагреватель, расположенный под потолком, от воды замкнет, и он перестанет работать.

И еще несколько недостатков. Если полу и мебели инфракрасное излучение никакого вреда не причиняет, то для большинства видов бытовой техники это смерть. Добавим и фактор высоты потолков в вашем доме. Если она не превышает трех с половиной метров, то беспокоиться нет причин. Но если этот размер будет больше, то об экономии расхода электроэнергии говорить не приходится.

Напольный ИК-нагреватель

Послойная схема

В этом случае инфракрасный обогреватель для дома работает по следующей схеме. Так как прибор устанавливается под напольным отделочным материалом, все излучение направлено именно на него. То есть в напольном покрытии аккумулируется весь поток тепловой энергии. А значит, нагреваться опять-таки будет пол, только с внутренней стороны. Действие тепла здесь такое же, как и в первом варианте.

Единственное отличие — это отсутствие теплового воздействия на приборы, мебель и покрытия. Обратите внимание, что напольный вариант инфракрасного обогревателя может быть уложен под любой отделочный материал. В одних случаях для этого требуется укладка под стяжку, в других — только под материал. Важно, чтобы пленочный нагревательный элемент лежал на очень ровной поверхности. Небольшое давление в местах перепадов ровности под тяжестью мебели или других предметов может привести к разрыву элемента, а значит, отопление работать не будет.

Правильный монтаж — эффективное функционирование

В любом монтажном процессе есть требования, которые необходимо выполнять неукоснительно. Именно от них во многом будет зависеть эффективность той или иной системы. Это все в полной мере можно отнести и к установке пленочного ИК-обогревателя.

Какие же условия необходимо соблюдать при монтаже?

Пленка EXA

  • Прежде всего, это теплоизоляция всех элементов помещения — окон, дверей и стен. Кроме того, запрещается проводить монтажный процесс при низких температурах и повышенной влажности.
  • Если инфракрасные обогреватели выбраны в качестве основной системы отопления, то монтировать их на пол или потолок нужно так, чтобы они закрывали 80–90% общей площади. Если это будет дополнительная система отопления, то не менее 40%.
  • Мощность электрического тока должна соответствовать той, которая указана в паспорте изделия. Если этот показатель недостаточен, придется устанавливать специальный блок. С его помощью можно будет перераспределять напряжение по комнатам с учетом необходимого температурного режима в каждой.
  • Нужно установить термодатчик на определенную высоту. Если это напольный вариант, то над полом он должен возвышаться на 10–15 сантиметров. Если потолочный, то на 1,7 метров от пола. Если вы выбираете стандартную потолочную модель, то устанавливать ее рекомендуется в помещениях с высотой потолков не более 3,6 метров. В противном случае слишком велики будут расходы на электроэнергию.
  • Чтобы сократить теплопотери, специалисты рекомендуют устанавливать под ИК-нагреватели фольгированную пленку, которая будет отражать тепло в сторону помещений. Ни в коем случае нельзя подключать пленку к электропитанию для проверки в собранном в рулон состоянии. Не будем ничего объяснять, просто не делайте этого.
  • Обратите внимание на то, что рулон инфракрасного обогревателя можно разрезать на несколько частей, но делать это надо только по линиям, которые указаны производителем. Максимальная длина одного участка — 8 метров. А расстояние между полосами не должно превышать полсантиметра.
  • Нельзя перегибать пленочные инфракрасные обогреватели под углом в 90 градусов. А крепить устройство можно специальными крепежами или степлером. Необходимо сделать так, чтобы крепежи попадали на прозрачные участки пленки.

Как проводится монтаж

Тепло и уютно

Этот процесс производится в три этапа. На первом этапе укладывается материал, который будет играть роль утеплителя и гидроизолятора. Он должен быть фольгированным. Для этого можете использовать пенофол, фольгоизол и прочее. Не забывайте, что основание должно быть ровным. Итак, это будет отражающий экран.

Второй этап — это раскладывание нагревательного элемента. Соединяющиеся участки, а точнее, их шины необходимо в обязательном порядке заизолировать. Теперь производится крепление нагревательной пленки к основанию.

Этап номер три — электротехнические работы. Подключаем терморегулятор, через который проводится кабель для подсоединения к сети переменного тока. Все провода лучше уложить под плинтус или в специальные установочные каналы. Теперь остается только проверить, хорошо ли работает система отопления. После чего можно начинать укладку напольного покрытия или потолочной отделки.

Заключение по теме

Инфракрасные обогреватели пленочного типа еще не настолько популярны, как хотелось бы. И это несмотря на то, что они имеют прекрасные технические и эксплуатационные характеристики. В нашей стране их как основной вид отопительной системы не используют, но в качестве дополнительного источника тепла — это один из самых выгодных вариантов. Поэтому стоит прислушаться к специалистам, которые отдают предпочтение именно таким устройствам.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

настенное панно, отзывы, цена, характеристики

Сегодня в повседневную жизнь попадает все больше различных приборов, в том числе и отопительных, которые относятся к так называемым новейшим технологиям. Пленочный обогреватель, в отличие от привычных для нас устройств отопления и обогрева, не нагревает окружающий его воздух. Поверхность этого прибора нагревается не более чем до +45°C. Что же это за инновационный аппарат и как он функционирует? Какой способ теплопередачи лежит в основе его работы? На эти и другие вопросы постараемся ответить в этой статье.

Пленочный обогреватель – устройство и особенности

Не стоит пугаться аббревиатуры в подзаголовке, расшифровывается она предельно просто: пленочный лучистый электронагреватель. Его конструкция состоит из листовой алюминиевой фольги, на которой размещен резистивный, проще говоря, нагревательный, элемент. Он делается из металлов, обладающих определенным сопротивлением к электрическому току. Слоев может быть несколько, и затем они с двух сторон ламинируются пленочным материалом, который выступает и как электроизолятор.

Таким образом, ПЛЭН – это «слоеный пирог», который имеет различное количество слоев со встроенными инфракрасными греющими элементами, заламинированными с обеих сторон специальной прочной пленкой. В процессе установки электрический инфракрасный пленочный настенный обогреватель, так же как и потолочный, подключается к источнику питания, поступающего из центрального блока управления. Когда питание попадает на нагревательные элементы, они начинают плавно разогреваться и излучают инфракрасные волны длиной 10-15 мкм.

Схема работы

Общий принцип инфракрасного обогрева состоит в том, что тепловая энергия, образующаяся в результате прохождения электричества и разогрева пленочного электронагревателя, излучается в инфракрасном диапазоне. Тепло «передается» поверхности, на которую направлен ПЛЭН, это может быть пол, стены, потолок в комнате или мебель в ней находящаяся. Предметы аккумулируют полученное тепло, а затем разогревают пространство, в котором находятся, отдавая накопленную тепловую энергию. То есть, воздух в том или ином помещении нагревается не от нагревательного элемента, излучающем инфракрасные волны, а от теплых поверхностей в комнате. Так, например, потолочные пленочные инфракрасные обогреватели передают тепловую энергию полу. В результате происходит плавное равномерное прогревание с постепенным повышением температуры.


Типы пленочных нагревателей

Инфракрасная пленка, являющаяся основой любого ПЛЭНа, может быть закреплена на практически любой поверхности. Как правило, их монтируют на потолок, пол и стены, однако настенный вариант является малоэффективным. Обусловлено это тем, что согласно законам физики теплый воздух поднимается вверх, и это существенно ограничивает рабочую зону. Настенные пленочные обогреватели помещения не могут выступать в качестве основной системы отопления, а вот для дополнительного обогрева прохладных зон в комнате они будут хороши. Таким образом, наиболее распространенными являются напольные и потолочные пленочные обогреватели.

Обзор популярных производителей

Для обустройства напольных и потолочных ПЛЭНов используется один и тот же тип инфракрасной пленки, так что и достоинства у них схожи.

В этой таблице представлены средние цены, по которым можно купить ПЛЭН в Москве:

ПроизводительМодельМощность (кВт)Цена, рубли
Ballu Industrial GroupBIH-AP-0.80,82 343
BIH-AP-1.01,02 795
BIH-AP-2.02,04 343
BIH-AP-3.03,06 398
BIH-AP-4.04,07 058
AlmacИК-5Б0,52 726
ИК-10Б0,82 860
ИК-111,03 293
ИК-161,53 490
БиЛюксБ6000,62 066
Б10001,02 517
Б13501,353 133

Достоинства и недостатки

Плюсы:

  • Надежность и длительный срок эксплуатации. У этих приборов нет движущихся и изнашивающихся деталей, кроме того, им не нужен какой-либо теплоноситель.
  • Высокая экономичность. Для инфракрасного обогрева (ИК-обогрев) расходуется на 20-30 % меньше электроэнергии, чем для любых других отопительных изделий, работающих от электричества.
  • Дополнительная экономия возникает в результате высокого уровня автоматизации, которая позволяет отрегулировать нужный уровень температуры для каждой комнаты.
  • Компактность размещения и простота установки. Пленочные нагреватели не портят внешний вид, а также не занимают никакой полезной площади, так как размещаются под напольным или потолочным покрытием.
  • При работе ПЛЭНов не меняется количество кислорода и влажность воздуха, что оказывает благоприятное воздействие на человеческий организм.
  •  В том случае, если повреждаются отдельные элементы ИК-обогревателя, вся система продолжает функционировать.

Минусы:


  • Перед установкой ИК-обогревателей необходимо выполнить качественную теплоизоляцию комнаты.
  • Для работы оборудования необходима электрическая энергия определенной мощности.
  • Панели нагревателя не могут окрашиваться, оштукатуриваться или обклеиваться обоями.
  • Необходимость закрывать отражающую поверхность нагревателя различными отделочными материалами, чтобы не было перегрузки зрения.

Мнение пользователей

Для того чтобы составить полное представление об этом виде отопительных приборов, целесообразно прочитать отзывы о домашних пленочных обогревателях тех, кто уже их установил.

«Раньше у нас стоял котел, который работал и на угле, и на дровах. Действительно было тепло, но места дрова и уголь занимали много, да и сколько грязи от них! Около года назад провели к нам в поселок газовую магистраль, мы и поменяли угольный котел на настенный газовый. Возникла проблема: когда уходишь на работу, котел отключаешь. К вечеру дом выстывает так, что цветы замерзают. Тогда нам посоветовали родственники поставить ИК-обогреватели. Зима прошла в тепле, да и цветы все живы остались. Уходя на работу, отключаю газовый нагреватель и включаю пленочный. Вечером приятно домой возвращаться – тепло и комфортно!».

Татьяна Марченко, Москва.

«Живем на первом этаже, под нами подвальное неотапливаемое помещение. У нас двое маленьких детей, они всегда играют на полу, который довольно холодный. В ту зиму старший сын простудился, долго болел, потом захворала младшая. Стали прогревать квартиру масляным электрическим радиатором – и дорого, и все равно пол холодный. Сам установил два нагревателя на потолок. Сейчас пол теплый, чувствую сам ногами, так как хожу босиком. Да и счета за электричество в разы стали меньше».

Артур, Волгоград.

 «Поставил той зимой две панели. Претензий нет, греют неслышно, а пол реально стал теплей. Самое главное, что места они не занимают и включать их можно по мере необходимости. На эту зиму прикупил еще панелей, теперь для гаража. Можно будет спокойно работать даже в самый лютый холод ».

Игорь, Самара.

«Долго думала, какой обогреватель взять: кварцевый или инфракрасный. Решилась все же на инфракрасный Алмак 0,5 кВт. Попробовала сначала на картошке, которая подмерзала на лоджии – понравилась. К весне взяла еще три панели – на дачу, чтобы дрова не покупать и печь не топить. Довольна и замечаний вроде нет».

Алла Березник, Уфа.

Естественно, что отзывы пользователей несколько субъективны, однако вывод напрашивается сам собой: эти отопительные приборы – действительно интересная новинка, к которой стоит приглядеться повнимательней.

termogurus.ru
