Индукционные котлы отопления какие лучше для частного дома

Вся правда про индукционное отопление: стоит ли игра свеч

Невиданная экономия, суперэффективность, неимоверный срок службы и даже новый принцип передачи энергии. Именно так характеризуют продавцы индукционных котлов свой товар. Пора и нам приобщиться к высоким технологиям будущего и узнать, на самом ли деле оно так прекрасно, это индукционное отопление.

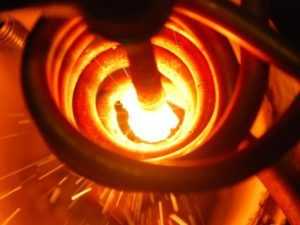

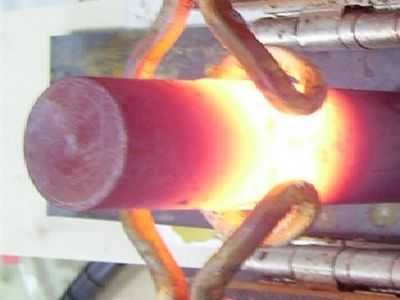

Индукционный нагрев, мухи и котлеты

Наша задача в этой статье — отделить мух от котлет, рекламные хитрости маркетологов от суровой правды жизни. Начнём с того, что ставшее популярным в народном интернете выражение «индукционное отопление», намеренно вынесенное нами в заголовок статьи — нонсенс. Речь, конечно же, будет идти об электрических индукционных водонагревателях, которые используются в привычных системах водяного отопления. Постараемся дать им объективную оценку, рассказать о реальных плюсах и минусах этих ещё достаточно новых для нашего рынка отопительных приборов.

Как работает индукционный водонагреватель

Специально для тех, кто считал ворон на уроках физики в 9-м классе:

Видео для любознательных чайников: что такое электромагнитная индукция простыми словами

Конструктивно водонагревательная часть индукционного котла похожа на трансформатор. Первый, наружный её контур — катушки обмотки, подключенные к источнику электропитания. Второй, внутренний — теплообменное устройство, в котором циркулирует теплоноситель. При подаче напряжения катушка генерирует переменное магнитное поле, в результате чего в теплообменнике индуцируются токи, вызывающие его нагрев. От металла тепловая энергия передаётся воде либо незамерзающей жидкости.

Устройство индукционного водонагревателя просто, как пять копеек. В связи с этим умельцы, имеющие доступ к дешёвой элементной базе, собирают индукционное отопление своими руками в домашних условиях. Тем, кто недостаточно знаком с техникой безопасности в энергетике, не рекомендуем повторять их опыт: напряжение высокое, опасно!

На том же принципе базируется работа кухонных индукционных плит, только там вторичным контуром служит сама посуда, которая должна быть изготовлена из специально подобранного металла. Такие электроплиты раза в два экономичнее обычных «блинчиков» за счёт того, что отсутствуют потери на передачу тепловой энергии от нагревательных элементов к кастрюлям и сковородкам. Высокая экономичность подобной кухонной техники настолько привлекает граждан, что на форумах всерьёз обсуждают темы наподобие «отопление с помощью индукционной плиты». Да и некоторые наши читатели задают вопрос, как организовать отопление индукционной плитой частного дома. Отвечаем: теоретически это даже возможно, однако крайне неудобно: придётся постоянно бегать и подливать в кастрюлю воду, чтобы она не выкипела. К тому же нагреется только кухня, пара будет много, посуду жалко.

Чтобы водонагреватель превратился в полноценный отопительный котёл, он должен быть оснащён управляющими устройствами, позволяющими поддерживать температуру теплоносителя на заданном уровне. Нехитрую автоматику предлагают многие производители индукционных котлов, но грамотный электрик сможет и самостоятельно собрать схему.

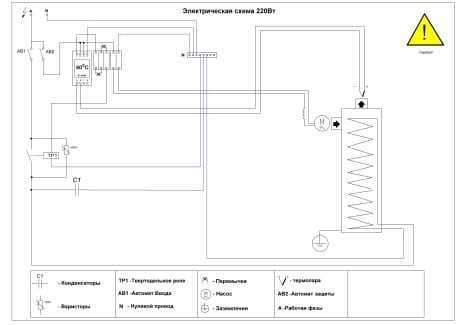

Электрическая схема управления для индукционного котла, подключенного к линии 220 В

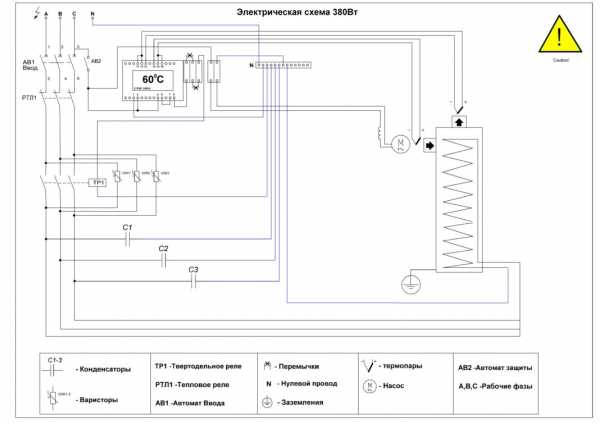

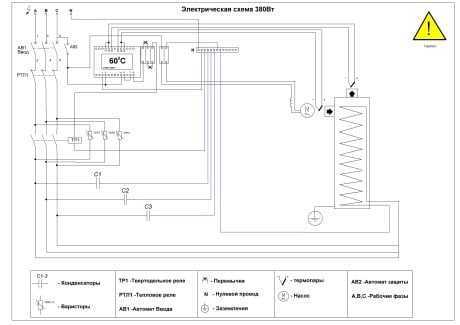

То же, для 380 В

Кто его придумал

Оставим в стороне тех продавцов, которые говорят о «новом принципе передачи энергии», который якобы используется в индукционных котлах. Эти люди вопиюще безграмотны либо бессовестно лгут, глядя на покупателей невинными глазами. Посмотрим, сколько в этом устройстве инновационного и кто может считаться его создателем.

Честь открытия электромагнитной индукции принадлежит Майклу Фарадею, произошло это в 1831 году. За пределы лабораторий индуктивные нагреватели вышли в 1900 году, когда в Швеции была запущена первая промышленная индукционная сталеплавильная печь. С тех пор и по сей день подобные нагреватели и печи широко применяются в производстве, однако до недавнего времени не применялись для отопления. Разумеется, именитые компании-производители отопительной техники исследовали возможность нагрева теплоносителя за счёт электромагнитной индукции, но использование этой технологии было признано нецелесообразным. Так что небольшие отечественные предприятия, наладившие мелкосерийный выпуск подобных устройств — «впереди планеты всей». Но можно уверенно утверждать: никаких новых технических идей индуктивный котел отопления в себе не несёт.

Насколько экономичен суперэкономный котёл

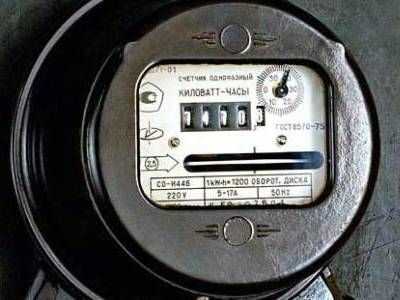

Для начала скажем, что отопление электричеством — изначально самое дорогое. По стоимости расходов электроотопление не может конкурировать не только с дешёвым природным газом и твёрдым топливом, но даже с газом сжиженным и дизельным топливом. Единственный способ снизить издержки — установить в доме теплоаккумулятор и топить в основном ночью, когда действует льготный тариф на электроэнергию.

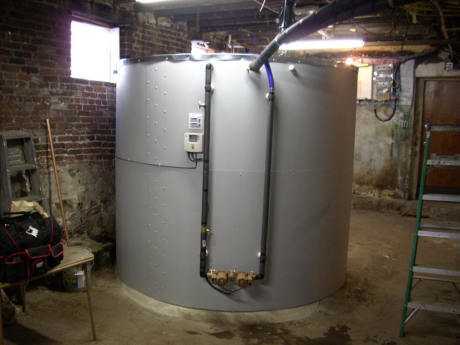

Если упрощённо, теплоаккумулятор — это большой, хорошо утеплённый резервуар с жидкостью, который днём будет хранить запасы «дешёвой» ночной энергии

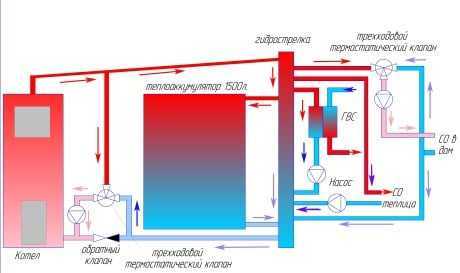

Место теплоаккумулятора в схеме отопления

Продавцы утверждают, что индукционные нагреватели воды для отопления имеют фантастически высокий КПД — 100%. И это чистая правда. Однако следует заметить, что точно такой же КПД имеют все нагревательные электрические приборы, независимо от их типа. Потребляемая электрическая мощность полностью преобразуется в тепловую. Однако следует учитывать, что не вся энергия передаётся теплоносителю, часть её от теплообменника рассеивается в помещении котельной. Что, в общем-то, не беда, ведь в топочной тоже должно быть тепло. Но в обычных электрических котлах нагревательный элемент полностью погружён в жидкость и энергия ТЭНа используется более полно.

Если уж углубляться в тему экономии, следует сказать, что самым экономичным видом электроотопления являются тёплые кабельные либо плёночные полы. Большая эффективность достигается за счёт оптимального распределения температуры в помещении и отсутствия потерь на работу механических устройств. В отличие от водяного отопления, здесь нет циркуляционных насосов.

При обогреваемых полах температура в помещении распределяется оптимально: ноги в тепле, голова в холоде. Радиаторы дают обратную картину. В комнате с тёплыми полами можно поддерживать меньшую среднюю температуру (и тратить меньше энергии), при этом человек будет чувствовать себя даже комфортней обычного

Вывод: индукционный водонагреватель в плане экономичности ничем не лучше и не хуже других электроприборов, предназначенных для отопления, обладает стандартными характеристиками.

Сколько прослужит индукционный котёл отопления

Производители утверждают, что индукционный котёл прослужит не менее четверти века. И это вполне может оказаться правдой. Движущихся деталей в устройстве нет, отсутствует механический износ. Если медная обмотка и катушка изготовлены как положено, они могут прослужит

www.teplo-ltd.ru

Индукционный электрический котел │ Котел электрический отопительный энергосберегающий

Постоянный рост стоимости электроэнергии, а также газообразного и твердого топлива, заставляет хозяев частных домовладений искать новые пути решения задачи отопления жилья. Установка индукционного отопительного котла решает проблему с энергозатратами и большим расходом топлива при достижении максимального эффекта. Индукционное отопление часто называют самым экономичным, к тому же котел такого типа можно создать своими руками.

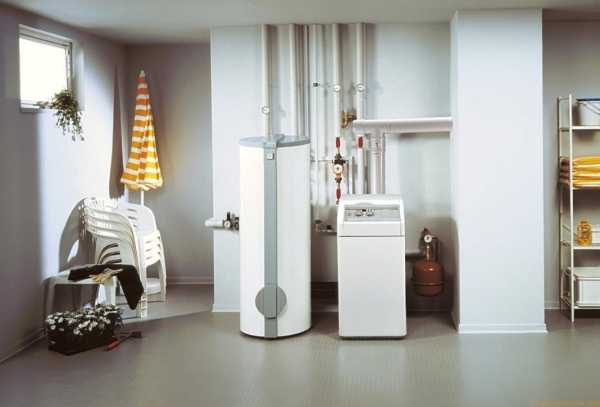

Котел дома

Индукционный отопительный электрокотел

В основе индукционного отопления заложен принцип действия электромагнитной индукции. Он заключается в следующем: электрическая энергия продуцирует возникновение электромагнитного поля, которое нагревает металлический сердечник (ферромагнетик). Он передает теплоэнергию теплоносителю (воде или маслу), который разносит ее по магистралям отопительной системы. Поэтому, для преобразования электрической энергии в тепловую, необходимо наличие трех составляющих: переменного тока (стандартная электросеть 220 в), индуктор в виде медной многовитковой цилиндрической катушки, а также ферромагнетового сердечника (т.е. из металла).

Конструкция котла

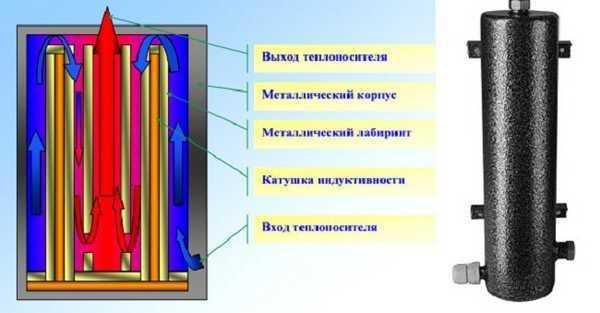

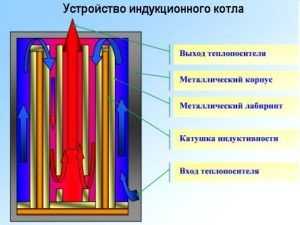

Индукционный отопительный котел, схема

Строение индукционного электрокотла довольно непростое и представляет собой многослойную конструкцию:

Внешняя часть состоит из корпуса, изготовленного из металла.
Внутри корпуса находится двойной слой изоляции, состоящий из электрической и теплоизоляции.
Третий элемент индукционного котла – это ферромагнетовый сердечник, состоящий из двух трубок с толщиной стенок 10 мм. Они имеют различный диаметр, и одна вставляется внутрь другой. Та труба, которая помещена внутрь, окружена обмоткой и выполняет непосредственную функцию сердечника, который нагревает стенки внешней трубы.
Котел должен устанавливаться с насосом и расширительным баком. Расширительный бак отопления отвечает за временное хранение теплоносителя до запуска его внутрь системы трубопроводов. Предохранительный клапан предотвращает обратное движение воды. Снабжение помпой является обязательным элементом установки электрокотла. Она должна поддерживать постоянную скорость движения водяного теплоносителя по трубопроводу, чтобы обеспечивался максимально равномерный прогрев жилого помещения.

Индукционный электрический котел подключается к сети, от которой начинается нагревание ферромагнетового сердечника. При этом нужно учитывать, что для однофазной сети напряжения 220в лучше устанавливать котел мощность 12 кВт. Предварительно этому, внутрь котла поступает водяной теплоноситель через патрубок, приваренный к нижней части котла. Он проходит через пространство между внешней трубкой и стенками корпуса отопителя. Постепенно нагреваясь до нужной температуры, вода поступает в трубку-сердечник, а затем понимается из него вверх к радиаторам отопления.

Котел электрический отопительный индукционный: плюсы и минусы

Выбор в пользу индукционной отопительной системы обусловлен следующими преимуществами:

Нагрев теплоносителя осуществляется дважды.
На стенках корпуса котла и труб не образуется накипь. Это объясняется тем, что при создании элекромагнитного поля внутри корпуса происходит некоторая вибрация, которая не позволяет частицам теплоносителя оседать на стенках в виде известковых отложений и прочего налета.
Меньшая степень инерции по сравнению с ТЭНами обеспечивает более быстрый нагрев.
Индукционный отопительный котел работает как от переменного, так и постоянного тока.
Не требуется оборудования специального помещения котельной для монтажа индукционной системы, поэтому такая установка еще и компактная.
Отсутствие нагревательных элементов, приходящие в негодность и снижающие срок длительности эксплуатации оборудования.
Надежная, герметичная конструкция котла сводит к минимуму возможность протечек.
Высокая степень пожарной и электрической безопасности.
Практически стопроцентный КПД, не снижающийся с годами эксплуатации.
Гарантия качества на срок службы ферромагнетового сердечника составляет 20 лет.
Можно использовать водяной теплоноситель или масляный, а также антифриз. Монтаж и обслуживание индукционной системы отопления можно осуществлять самостоятельно.
Индукционное отопление относится к энергосберегающему.
Существует большой выбор моделей котлов по мощности. Можно выбрать на однофазное напряжение мощностью 220 в, а можно на трехфазное с мощностью 380 в.
Бесшумность работы.

Вместе с тем, существуют и некоторые недостатки энергосберегающего электрического отопительного котла:

Дорогостоящее оборудование. Несмотря на это, оно способно окупиться за два-три года эксплуатации за счет сбережения электроэнергии.
Большой вес котла (более 20 килограмм)
Используется только для закрытых систем отопления, поэтому должен быть установлен котел с насосом для принудительной циркуляции воздуха.
В непосредственной близости к индукционному корпусу не следует располагать бытовые приборы, поскольку возникают электромагнитные волны. Но для этого есть решение: необходимо обнести корпус котла мелкоячеистой металлической сеткой так, чтобы она не касалась его поверхности, и заземлить ее. Тогда она не будет пропускать через себя никакие помехи. Рекомендуется использовать латунную сетку с размером ячеек 1х1мм.

Монтаж индукционного котла

Индукционный отопительный котел

При правильном соблюдении технологии, монтаж оборудования индукционной отопительной системы своими силами не составит особого труда:

Монтаж индукционного оборудования производится только в закрытую систему отопления.
Если комплектация не содержит расширительного бака, его необходимо докупить дополнительно, потому что он является обязательным элементом этой системы.
Необходимость циркуляционной помпы также существует, но, если соблюдена правильность уклона домашних труб отопления, можно обойтись естественной циркуляцией.
Индукционная система размещается строго вертикально. Крепление к стене производится специальными хомутами или заушинами.
При установке должно быть соблюдено расстояние между стеной и котлом с каждой боковой стороны не менее 30 см, а с верхней и нижней стороны – примерно 80 см.
Нужно помнить про немалый вес оборудования вот время закрепления на стене, поэтому лучше для этого выбирать надежную и прочную поверхность.

Далее осуществляется подключение котла к системе. Не обязательно использовать только металлические трубы, подводку можно выполнить как металлопластиковыми, так и пластиковыми трубами:

К подаче горячего водоснабжения в домашнюю систему отопления корпус подключается через патрубок, расположенный сверху.
Труба отопления обратной подачи подключается к патрубку, расположенному снизу корпуса.
На выходном патрубке (на отрезке 60-80 см) устанавливаются приборы для обеспечения безопасной работы агрегата: предохранительный клапан, воздухоотводчик, манометр.
Далее можно сделать малый круг замыкания подачи горячей воды с обраткой. Иногда это помогает предохранять котел от перегрева.
После того, как все комплектующие группы безопасности будут установлены, монтируется запорная арматура.
На обратном трубопроводе монтируются вспомогательные приборы в таком порядке: расширительный бак, очищающие фильтры, затем циркуляционная помпа, а также датчик потока.
Последним шагом становится подключение к системе электроснабжения. Делается это с использованием специальных разъемов, которые приложены в комплекте с оборудованием. Важным моментом при этом является обязательное заземление прибора.

‘; blockSettingArray[3][«setting_type»] = 6; blockSettingArray[3][«elementPlace»] = 10; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 2000; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = »; blockSettingArray[4][«setting_type»] = 6; blockSettingArray[4][«elementPlace»] = 30; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 1100; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = »; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 50; blockSettingArray[6] = []; blockSettingArray[6][«minSymbols»] = 2000; blockSettingArray[6][«minHeaders»] = 0; blockSettingArray[6][«text»] = »; blockSettingArray[6][«setting_type»] = 6; blockSettingArray[6][«elementPlace»] = 80; var jsInputerLaunch = 15;

pechiexpert.ru

Электрический котел для отопления индукционный

Индукционные котлы: реальные преимущества и недостатки

Отопление частного дома, тем более, в нашем климате – задача очень важная и сложная. И отопление электрическими котлами – один из способов ее решения. Конечно, если есть возможность пользоваться природным газом, то электрический котел можно поставить лишь как резервное оборудование, и то вряд ли. А вот если газа нет, можно уже о таком варианте думать. Тем более, сегодня есть не только электрические котлы для отопления на ТЭНах: есть еще электродные и индукционные. Именно о достоинствах, недостатках, возможностях индукционных котлов для отопления и поговорим.

Принцип действия

При нагреве теплоносителя в индукционных котлах используется энергия, которая выделяется при возникновении наведенных токов в корпусе-теплообменнике. Это, по сути, индукционная катушка, заключенная в массивный корпус из ферросплава. Сам корпус и является вторичной обмоткой. Он нагревается из-за прохождения наведенных в нем токов. Для увеличения площади теплоотдачи сделан в виде лабиринта с толстыми стенами. Теплоноситель, проходя по лабиринту нагревается.

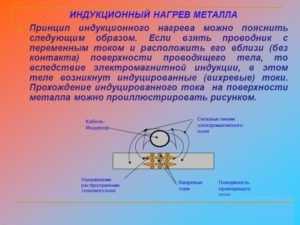

Принцип действия индукционных отопительных котлов основан на выделении тепла при возникновении токов Фуко в металле

Система имеет высокую степень надежности, так как катушка герметично запаяна в корпусе и не имеет контакта с водой или другим теплоносителем. Вероятность пробоя витков мала – они накручиваются не вплотную и дополнительно заливаются изолирующим составом. Все это вместе с массивным толстостенным корпусом позволяет говорить о длительном сроке эксплуатации. Продавцы заявляют о 30 годах эксплуатации без обслуживания, но гарантийный срок производители ставят гораздо меньше.

Реальные преимущества индукционных электрокотлов

Часто можно слышать заявления об исключительных характеристиках индукционных котлов. Часть из них – правда, часть – вымысел. Например, продавцы заявляют о 30% экономии электричества по сравнению с другими принципами нагрева теплоносителя. Никаких доказательств не приводится, просто утверждается как факт. Хотя все знают это невозможно в принципе: сколько потреблено энергии, столько тепла выдано. Тем не менее, несмотря на закон сохранения энергии, владельцы таких систем говорят о том, что платить действительно стали меньше. Но тут главную роль играет, скорее качественная автоматики и малая инерционность системы.

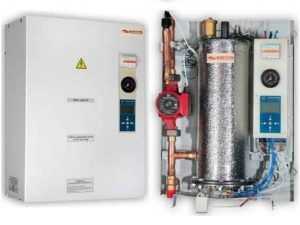

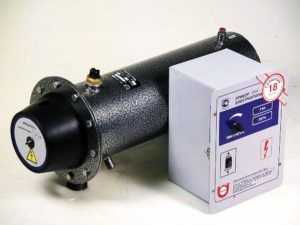

Примерно так выглядит индукционный теплообменник

Говорят еще, что индукционные котлы — это новые технологии. Это тоже не так. Первые индукционные котлы работали еще в первой половине прошлого века. Из новых технологий используются микропроцессоры и датчики, другая элементная база, позволяющая контролировать работоспособность системы и ее параметры и обеспечивать должный уровень комфорта и безопасности, но сам принцип далеко не нов. Тем не менее, у этого отопительного оборудования действительно есть много положительных качеств.

К достоинствам этих систем отопления с уверенностью можно добавить:

Высокую надежность (описана выше). Надежность таких котлов и правда велика, но есть обстоятельство, способное за несколько минут вывести оборудование из строя: работа без жидкости в системе. При отсутствии жидкости или ее циркуляции тепло от корпуса не отводится, он разогревается все сильнее и через некоторое время попросту плавится. Потому одна из важных функций, которая должна обязательно присутствовать, — это наличие контроля уровня теплоносителя в системе и автоматическое отключение котла при недостаточном его количестве.
Малогабаритность – котел представляет собой отрезок трубы размером от нескольких десятков сантиметров до метра. Он значительно меньше котла на ТЭНах, но практически такой же по размерам, как электродный котел. В силу своих незначительных размеров может располагаться в любом месте.

Индукционные котлы занимают совсем мало места и отличаются высокой надежностью
Максимальный КПД с большим диапазоном регулирования, который нагревает воду в системе отопления вплоть до 85°С. КПД, как и у всех электронагревательных приборов, находится в пределах 90-99%. Эффективность работы каждого котла зависит того, насколько верно сконструирован теплообменник (лабиринт) и насколько правильно построена вся система в целом.
Малая инерционность системы позволяет тратить минимум электричества впустую. На разогрев теплоносителя на начальном этапе тратиться самое большое количество энергии. По достижении заданной температуры мощность снижается, и температура просто поддерживается. Инерционность у таких котлов меньше, чем у ТЭНовых, но больше, чем у электродных.
Накипь не образуется. Накипи действительно нет. Во-первых, от постоянно наводимых индукционных токов сердечник постоянно вибрирует, так что на поверхности его ничего не может отложиться.

Возможность использовать разного рода жидкие теплоносители. Это правда. Индукционному котлу все равно что греть. Главное чтобы это была жидкость. Другое дело, что производители часто дают собственные рекомендации. Некоторые разрабатывают специальные составы, которые обеспечивают длительную и бесперебойную работу. С одной стороны покупка специальной жидкости – это дополнительные затраты, с другой – повышается эффективность работы и срок службы устройства, а срок использования таких жидкостей – несколько лет. В общем, нужно думать и считать.

Автономная система работы. Это так, но любые современные электрокотлы работают автономно (при наличии электропитания).

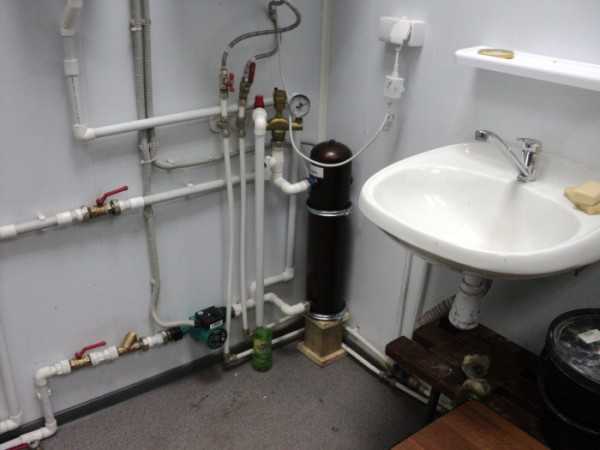

Еще один вариант установки индукционного котла с расширительным баком и пультом управления

Простой монтаж и техническое обслуживание. Действительно, монтаж несложный. Справиться может любой. К положительным моментам нужно отнести и то, что не обязательно переделывать систему – менять трубы и батареи не нужно. Работать будет с любой, но вот эффективность при этом может быть недостаточно высокой. Техническое обслуживание при надлежащем качестве котла вообще должно отсутствовать: ломаться нечему, менять тоже. Все обслуживание заключается только в обслуживании элементов системы – радиаторов, труб, теплоносителя.

Есть у этого оборудования еще один привлекательный момент: оно высокотехнологично и блок его управления в некоторых случаях представляет собой мини-компьютер (такие системы стоят очень много). Так вот: имеется возможность управлять ими дистанционно. Сигналы управления передаются по витой паре (до 1 км), через GSM канал на неограниченном расстоянии, есть возможность при возникновении нештатной ситуации организовать оповещение (например, СМСками на определенные номера и т.п.)

Если рассматривать возможности индукционных систем с этой точки зрения — они точно могут заинтересовать в некоторых случаях, так как предоставляют сервисные функции, ранее недоступные.

Выпускаются не только бытовые индукционные котлы. Есть аналогичные системы производственного назначения. Они потребляют и вырабатывают значительное количество тепла: мощность потребляемая — от 1000 кВт до 10000 кВт. Такие агрегаты называют высоковольтный индукционный электрокотел.

Анализ отзывов и сравнение

www.teplo-ltd.ru

Индукционные котлы отопления — AQUEO.RU

Индукционный котел считается экономным способом отопления жилых и производственных помещений. Чтобы подобрать устройство этого типа, стоит знать об особенностях оборудования: расходе электричества, комфорте применения, механизме работы. Это позволит сделать правильный выбор.

Внешний вид индукционного котла отопления

Принцип работы

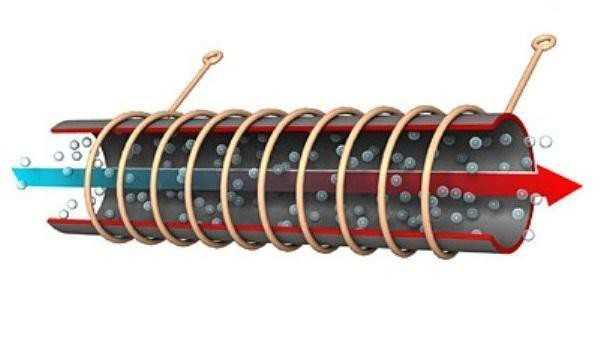

Функционирование индукционного котла основывается на использовании явления электромагнитной индукции. При пропускании большого по величине тока через проволочную катушку вокруг нее распространяется электромагнитное поле. При нахождении сердечника, который выполнен из ферромагнетического материала, внутри катушки в нем возникают токи вихревого типа, заставляющие передвигаться частицы металла с высокой скоростью. Потребляемая электрическая энергия переходит в энергию электромагнитного поля, а та, в свою очередь, превращается в тепловую.

Электромагнитное поле нагревает сердечник, а тот отдает тепловую энергию теплоносителю, в роли него выступает вода, масляный раствор, этиленгликоль. Обогрев помещения осуществляется благодаря нахождению ряда катушек индуктивности внутри отопительного контура.

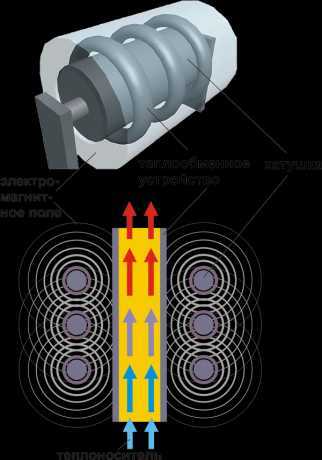

Механизм работы индукционного котла отопления

На схеме изображено движение теплоносителя внутри корпуса катушки индуктивности, при подаче тока на которую происходит нагрев холодной среды.

Быстрая скорость нагрева теплоносителя вызывает возникновение в нем конвекционных потоков. При нагревании теплоноситель подвергается расширению и устремляется вверх. Создается перепад, который необходим для функционирования контура умеренной длины. Если требуется увеличить скорость циркуляции, то следует применять циркуляционный насос. Конструкция с применением явления электромагнитной индукции лучше остальных, поскольку позволяет экономить до 30% электрической энергии. Этот факт позволяет выбрать именно данный вариант котла.

Преимущества и недостатки

Преимущества индукционного оборудования при подробном рассмотрении позволяют выбрать именно этот вариант отопления и для частного применения, и для производственных нужд.

Долговечность. Индукционные котлы отопления в своей основе имеют принцип работы, открытый еще в 1831 году Майклом Фарадеем. Экономичность этого вида отопительных приборов основана на высокой величине коэффициента полезного действия. Срок службы индукционных котлов составляет 25 лет и более. Такая долговечность обусловлена отсутствием движущихся деталей и, соответственно, механического износа. Кроме того, обмотка из меди не имеет ограничений по сроку применения, нет риска межвиткового пробоя. Единственный фактор, который влечет за собой изнашивание оборудования, – эрозия сердечника при нагреве из-за воздействия жидкости и пузырьков пара. Чтобы продлить срок эксплуатации, увеличивают толщину сердечника. Кроме того, стоит подбирать устройство с мощными транзисторами в схеме управления.
Отсутствие накипи, которая, в отличие от ТЭНовых нагревателей, не образуется на нагревательных элементах. Сердечник вибрирует в результате воздействия на него вихревых токов, пузырьки жидкости у его поверхности способны разрушить накипь.
Бесшумность. Следует отметить, что оборудование работает без шумов, поскольку нагрев теплоносителя посредством электромагнитного поля не нуждается в акустических колебаниях.

Шумовые характеристики снижаются благодаря использованию конвекции для циркуляции теплоносителя внутри отопительного контура. Этот факт также предопределяет выбор устройства: другие варианты оборудования, предназначенные для частного использования, создают значительный уровень шума.
Компактность. Небольшие размеры устройства позволяют монтировать его в помещении любой площади. Оборудование не нуждается в емкости большого объема для нагревания теплоносителя.
Безопасность. При соблюдении всех эксплуатационных условий устройство отличается высоким уровнем безопасности. Стоит помнить о том, что утечка теплоносителя провоцирует расплавление корпуса и крепления сердечника, который остался без охлаждения. Предпочтение следует отдавать устройствам, оснащенным автоматическим отключением при перегревании и датчиками давления. Несмотря на эти нюансы, использование индукционных устройств, предпочтительнее, чем газовых, которые обладают гораздо меньшей безопасностью.
Легкость управления. Возможность электронного контроля обеспечивает комфорт использования индукционных устройств. Например, котлы отопления на твердом топливе требуют гораздо большего участия – необходимо постоянно контролировать уровень топлива и добавлять его по мере расходования.
Таким образом, индукционный котел представляет собой отопительное устройство с высокой степенью надежности, долговечности и экономичности использования, что позволяет выбрать именно его. Инструкция по установке предусматривает наличие расширительного бачка в отопительном контуре. Если система предполагает естественную циркуляцию, то котел должен монтироваться в вертикальном положении.
При большой мощности оборудования или при наличии контура с высоким уровнем гидравлического сопротивления требуется обязательный монтаж циркуляционного насоса.
С целью повышения мощности обогрева частного или производственного помещения лучше применять объединение нескольких индукционных устройств в каскад.

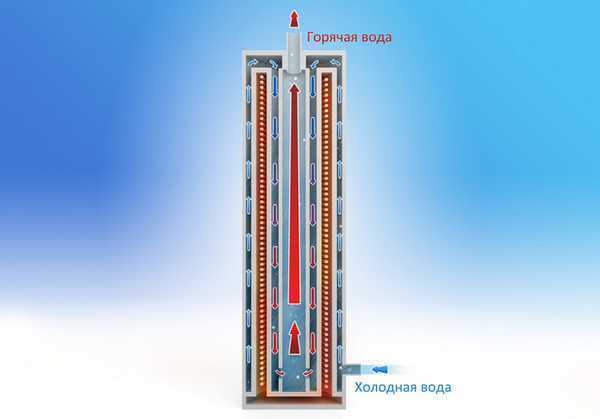

Схема работы индукционного котла
На изображении показано движение теплоносителя внутри катушки. Синими стрелками обозначен вход холодной среды, красными – выход нагретой.
Недостатки индукционных котлов:
высокая стоимость;
возможность установки лишь в закрытые отопительные системы;
генерирование помех в различных диапазонах, не полностью экранирующихся.
Несмотря на некоторые недостатки, индукционные устройства все же предпочтительнее, чем твердотопливные котлы отопления и прочие виды отопительного оборудования. Котлы индукционного типа однозначно лучше газовых и жидкотопливных.
Изготовление своими руками
Изготовить индукционный котел отопления своими руками не сложно, для этого необходимо иметь достаточное количество материалов и минимальные навыки работы с электрооборудованием. Инструкция по изготовлению подобного прибора включает ряд последовательных пунктов:
Подбор материала, который будет подвергаться нагреванию. Для этого применяются отрезки проволоки из стали или катанки. При этом диаметр проката не превышает 7 миллиметров, а длина отрезка – 5 сантиметров.
Корпус котла выступает и основой катушки индуктивности, и участком трубопровода, сквозь который проходит теплоноситель. Для изготовления корпуса применяются пластиковые трубы.
Монтаж аппарата в отопительный контур осуществляется посредством переходников. Сквозь них подается холодный теплоноситель, и выпускается нагретая среда.
Днище пластиковой трубы выкладывается металлической сеткой.
Далее в трубу засыпаются отрезки проволоки в таком количестве, которое полностью наполнит внутреннюю часть корпуса.
После этого закупоривается верхняя часть аппарата.
На следующем этапе на корпус требуется намотать около 90 витков медного провода, покрытого эмалью. Эта катушка является основной частью отопительного устройства.
После сбора катушки возможно подключение оборудования к отопительному контуру. Для этого требуется удалить часть трубы и при помощи переходников вмонтировать индуктор.
После этого требуется подключить катушку к электросети при помощи высокочастотного инвертора.

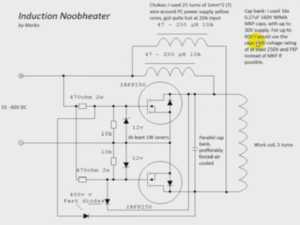

Эта схема считается одной из самых простых. Ее использование помогает обеспечить качественное отопление помещения, а монтаж не занимает много времени.
Существуют и более сложные схемы изготовления подобных индукционных систем, но для их реализации в домашних условиях требуется наличие специальных навыков и большего количества оборудования.
Производители
На территории России и стран СНГ есть несколько производителей, выпускающих различные виды индукционных котлов с высоким качеством и заслуженным авторитетом. К ним относятся:
Завод “Альтернативная энергия”;
НПК Экспро;
Миратрон.
Завод “Альтернативная энергия” выпускает индукционные котлы ВИН. Они обладают рядом характеристик, которые позволяют сделать выбор в их пользу. К этим характеристикам относятся:
интеллектуальная система распределения мощности электрического и теплового характера;
электронное управление;
вариативность ручного и программного управления.
Эти параметры обеспечивают бесперебойность работы в течение всего эксплуатационного периода. Индукционный котел ВИН характеризуется высоким уровнем КПД, возможностью подключения к различным типам электросетей, защитой от накипи и экономичностью. Его использование позволяет значительно сократить расходы на отопление помещения.
Индукционные котлы производства НПК «Экспро» отличаются следующими характеристиками:
высокий уровень надежности;
долгий срок эксплуатации – более 10 лет;
отличные показатели электро,- и пожаробезопасности;
нет необходимости в ремонте и обслуживании при правильном применении;
возможность удаленного электронного управления.
Устройства, которые производятся компанией Миратрон, используют мощность в диапазоне 6-30 кВт. Фирма-производитель предлагает широкий ассортимент индукционного отопительного оборудования. Эти котлы используются для обогрева как частного жилья, так и производственных помещений.

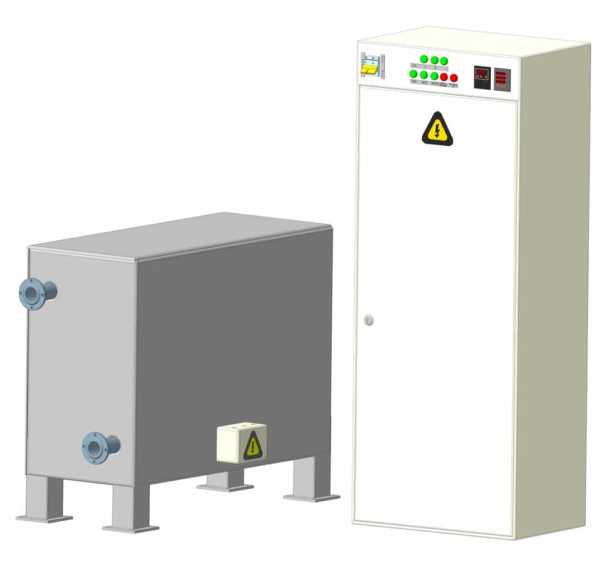

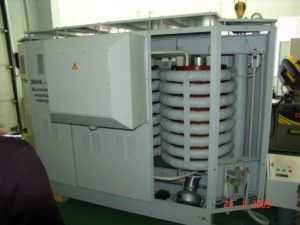

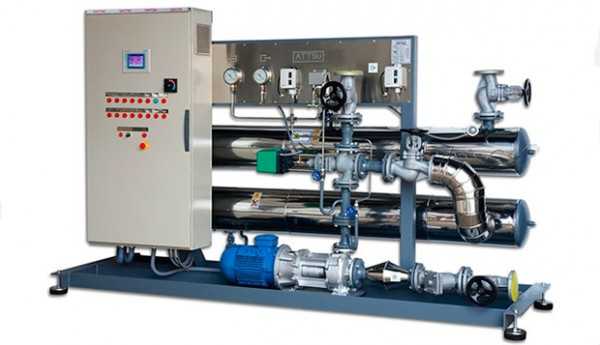

Как выглядит промышленный индукционный котел отопления
Выбор
Осуществить выбор отопительного устройства довольно сложно. Стоит рассмотреть факты, при знании которых выбрать котел становится проще. Стоимость индукционных отопительных приборов находится на достаточно высоком уровне. Но этот недостаток компенсируется долгим сроком службы и экономичностью эксплуатации. Кроме того, мощность индукционных котлов со временем не снижается, что отличает их от газовых устройств. Мощность оборудования подбирается исходя из расчета 60 Ватт на 1 м².
В пользу сделать выбор прибора индукционного типа говорит неоспоримое удобство монтажа и эксплуатации. Котел поддерживает уровень температуры во всех видах помещений, его можно предварительно установить и контролировать.
Система электронного контроля помогает управлять устройством удаленно, что повышает уровень комфорта использования.

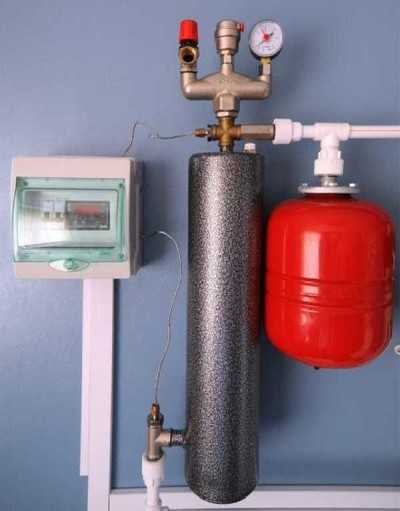

Индукционный котел, подключенный в отопительный контур
Монтаж в систему отопления
Монтаж индукционного котла в систему отопления следует осуществлять с учетом следующих рекомендаций:
возможна установка лишь в закрытые отопительные системы, в которых теплоноситель циркулирует в принудительном порядке;
индукционные устройства монтируются в системы, где применяются трубы из металлопластика;
следует соблюдать расстояние от прибора до стен и предметов мебели: оно должно составлять не меньше 30 сантиметров, а расстояние от потолка и пола – не меньше 80 сантиметров;
важно помнить о заземлении.
Этапы монтажа:
Подготовить прибор к установке.
Начать монтаж при вертикальном расположении индукционного котла, при этом нижний патрубок должен быть подключен к обратке, а верхний – к подающей трубе.
Рядом с котлом требуется установить группу безопасности и систему управления.
Перед включением необходимо установить фильтры и проверить исправность датчика потока и циркуляционного насоса.
Самодельный котел. Видео
Про особенности изготовления и эксплуатации самодельного котла отопления можно узнать из этого видео.
https://www.youtube.com/watch?v=k6fXWhDlyXc
При необходимости установки отопительной системы в жилом или производственном помещении стоит задуматься именно об индукционных котлах отопления. Применение их в отопительных контурах позволит сэкономить время и электроэнергию, а уровень тепла легко будет контролировать при помощи электронной системы управления.
Facebook
Twitter
Вконтакте
Одноклассники
aqueo.ru
Индукционные котлы отопления: назначение, преимущества
ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.
Содержание
Твердотопливные котлы длительного горения
Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью. На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.
Твердотопливные котлы для частного дома
Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.
Водяные твердотопливные котлы (с водяным контуром)
Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.
Лучшие твердотопливные котлы
Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже. Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.
Твердотопливный отопительный котел
Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.
Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.
Схема твердотопливных котлов
Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.
Установка (обвязка) твердотопливных котлов
Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.
Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.
Дымоход для твердотопливного котла
Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.
Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.
Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.
Двухконтурные твердотопливные котлы
Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.
Твердотопливные котлы российского производства – купить
Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности. Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.
Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.
Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.
Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни. Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.
Просмотр материалов …
zavodrr.ru
Индукционные котлы для подключения частного дома и помещении
Благодаря развивающимся технологиям электрические водонагреватели постоянно совершенствуются, и для нагрева воды в частном доме теперь нередко используются инженерные решения, которые до этого успешно применялись в промышленных масштабах. Ярким примером такой конверсии технологий является индукционный котел отопления, в котором используется явление электромагнитной индукции тока в проводниках.
Чтобы понять принцип действия индукционного котла отопления, нужно освежить школьные знания об электромагнитной индукции и ознакомиться с работой индукторной печи.
Вспоминая школьные знания
Электрический ток, пропускаемый через катушку индуктивности, создает вокруг электромагнитное поле. При помещении магнитного материала вовнутрь катушки, силовые линии магнитного поля будут проходить сквозь материал. При переменном токе полюса электромагнита будут изменяться соответственно частоте подведенного напряжения.
Идентичность магнитного поля катушки и постоянного магнита
При быстром перемагничивании магнитных диполей (атомов и молекул) они будут менять свое направление, то есть совершать тепловые колебания. К тому же, переменное магнитное поле индуцирует вихревые токи в сердечнике, которые тоже разогревают проводник согласно закону Джоуля-Ленца.
В трансформаторах и электродвигателях переменного тока данный эффект является негативным, и с вихревыми токами борются, набирая магнитопровод из шихтованных пластин, изолированных друг от друга.

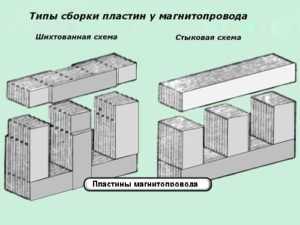

Изолированные пластины шихтованного магнитопровода трансформатора
В индукторе печи, или в индукционном котле наоборот — данный эффект имеет положительное значение. По сути, наблюдается принцип трансформации тока – на первичную катушку подается переменное напряжение, возбуждающее электромагнитные колебания и вихревые токи в короткозамкнутом сердечнике.
Описание принципа действия индукционного нагрева
Интенсивность колебания магнитных диполей и наведенные токи в замкнутом сердечнике способны разогревать и плавить металл в индукционной печи за весьма короткое время, в зависимости от напряженности и частоты переменного электромагнитного поля.
Нагрев части сердечника индуктивным методом
Очевидно, что если пропускать через сердечник воду, или другой теплоноситель, то тепло будет передаваться жидкости, нагревая ее. Данный принцип используется в индукционных бытовых электроплитах, водонагревателях и котлах.
Наглядность работы индукционной печи
Принцип действия индукционной печи основывается на вихревых токах Фуко и быстром перемагничивании металла, что достигается переменным магнитным полем высокой частоты, порядка 100 кГц. Наглядно оценить эффективность индуктора (печи, индукционного нагревателя) можно посмотрев видео ниже.

Благодаря одному витку, повернутому в обратную сторону, заготовка не выталкивается магнитным полем. Данная конструкция является демонстрационным стендом, иллюстрирующим возможности индукционного нагрева.
Очевидно, что таким способом можно плавить драгоценные и редко встречающиеся металлы в атмосфере инертных газов без контакта расплава со стенками печи, что успешно применяется в производственных и лабораторных установках.
Бесконтактная индукционная плавка металлов
Также разновидностью индукционной печи является нагрев кузнечных заготовок при помощи индукции. Благодаря внутренней схеме устройства происходит подстройка частоты в зависимости от изменения индуктивности катушки, которое происходит при помещении в нее заготовки. Пример промышленной установки на видео:

Возрастающая популярность индукционных котлов
Разумеется, для разогрева кузнечных заготовок потребуется значительное количество энергии, а для работы промышленной плавильной печи требуется мощность, исчисляемая мегаваттами, но в отношении частного дома, для нагрева небольших объемов воды, потребление электроэнергии и сила тока, необходимая для электромагнитной индукции, будет сопоставима с энергопотреблением других мощных домашних электроприборов.
Индукционный котел в системе отопления
Поэтому индукционные электрические котлы уверенно завоевывают свою нишу на рынке, благодаря очевидным преимуществам по сравнению с другими типами электронагревателей для дома или квартиры:
Компактность. Поскольку сердечником индуктора, как правило, является металлическая труба ненамного большего диаметра, чем трубопроводы системы отопления, а размеры катушки, слоя изоляции и защитного кожуха также незначительны, то общие габариты водонагревателя выгодно отличаются от других типов котлов.
Компактный индукционный водонагреватель в ванной комнате

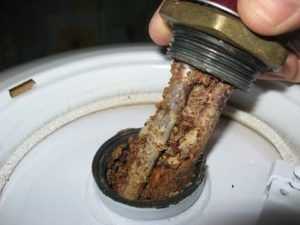

Долговечность. По сравнению с ТЭНами, площадь теплообмена внутренней стенки нагревающейся трубы (сердечника) индукционного котла в десятки раз больше. Это означает что слой накипи, распределенный по значительной поверхности, будет мизерным, и не влияющим на эффективность теплопередачи. Тогда как в отношении ТЭНов, загрязненность рабочей поверхности часто имеет критическое значение при недостаточном охлаждении и перегреве внутренней спирали, что приводит к выходу из строя электронагревателя. Чрезвычайно обильная накипь на рабочей поверхности ТЭНа
Сердечник индукционного водонагревателя имеет свойство самоочищения от накипи из-за кавитации (теплового расширения-сжатия) и вибрации из-за переменного магнитного поля.
Безопасность. Данное преимущество очевидно при сравнении с котлами на базе ТЭНов, в которых частой поломкой является электрический пробой вследствие накипи. В индукционном котле даже обильная накипь, скопившаяся за десятилетия, не повлияет сильно на работоспособность нагревателя. При полной закупорке, или потере теплоносителя вследствие разогрева сердечника его индуктивность изменится, на что должна отреагировать электрическая схема. Сама обмотка индукционного котла надежно изолирована и лишь незначительно нагревается из-за активного сопротивления проводника, а прогорание толстостенной трубы и протечка воды практически исключена.
Металлический лабиринт индукционного котла предотвращает попадание воды на катушку
Мифы и выдумки
Наряду с перечислением достоинств, следует заметить, что имеет место некая мифологизация индукционных котлов, в которой реальные физические факторы дополняются вымыслами недобросовестных менеджеров, подменами понятий, домыслами, и неподтвержденными данными мастеров-любителей.
Существуют, как тенденции преувеличивать достоинства индукционных котлов, так и некоторые предубеждения против их использования.
Например, бытует мнение, что вредное магнитное поле распространяется по трубам водопровода и по воде внутри, оказывая негативное влияние на здоровье человека и работы бытовых приборов дома.
Действительно, интенсивное переменное поле высокой частоты может иметь вредные последствия для организма и влиять на работу различных устройств, но этот недостаток нивелируется экранами индукционного котла (внешними кожухами) и толщиной трубы (сердечника).
Надежная конструкция индукционного котла
Вибрация и гудение в индукционных котлах некачественной сборки также могут создавать неудобства. Учитывая большую индуктивность водонагревателя, его схема должна обеспечивать отсутствие индуктивных всплесков напряжения в сети при включении – выключении котла.
Уловки менеджеров
Но намного чаще можно встретить преувеличенные достоинства индукционных котлов или откровенно неправдивую информацию, направленную на агитацию и увеличение продаж. Например, рекламируется новизна и инновационность данного метода, хотя индукторные печи успешно применяются в металлургии уже почти целое столетие, как и промышленные индукционные котлы.
Промышленный индукционный котел большой мощности
Также, во всех видах рекламы настойчиво муссируется утверждение о небывалой экономичности индукционных котлов (около 30%), в сравнении с водонагревателями для дома, где используются обычные ТЭНы.
С физической точки зрения это в принципе невозможно, так как любой вид энергии, в том числе и электроэнергия, в независимости от принципа преобразования и схемы электронагревателя, в конечном итоге превращается в тепло.
Речь здесь может идти только о качестве теплоизоляции самого водонагревателя и соединительных труб, чтобы тепло не рассеивалось в служебном помещении и полностью направлялось в отопительную систему дома. Учитывая небольшие габариты индукционного котла, можно с уверенностью сказать, что теплопотери будут значительно меньшими, если нагреватель устанавливается где-то вне дома.
Если же индукционных электронагреватель устанавливается внутри отапливаемого помещения, то под экономичностью может подразумеваться только лишь эффективное использование котла при помощи алгоритмов и схем управления.
Компактность и электронный блок индукционного котла действительно увеличивают эффективность системы отопления
То есть, благодаря небольшому объему теплоносителя и большой площади нагревания в индукционном котле, затраты энергии и времени для нагрева воды будут меньшими, после чего включается экономичный режим поддержания необходимой температуры.
Несовершенство приборов учета электроэнергии
Стоит особо упомянуть явление, на котором зиждется утверждение менеджеров о невероятной, с точки зрения термодинамики, экономичности индукционных котлов. Имеется в виду несовершенство электросчетчиков и систем учета потребленной электроэнергии в квартирах и частных домах.
Не углубляясь в электротехническую теорию, следует заметить, что cos α (косинус альфа), часто указываемый в паспортах различных электроприборов, у индукционного котла будет сравнительно небольшим. А это означает, что электроприбор потребляет значительную долю реактивной мощности, которая старыми механическими электросчетчиками с крутящимся диском не учитывалась.
Устаревший дисковый электросчетчик
В этом случае, действительно будет наблюдаться экономия денежных средств, но только вследствие несовершенства схемы учета электроэнергии устаревшими счетчиками. Но современные электрические цифровые счетчики более совершенны и практически лишены подобного недостатка, поэтому, в соответствии с различными нормативными актами, они должны заменить устаревшие аналоги.
Видеосюжет об обязательной замене старых электросчетчиков:

Поскольку технические характеристики современных электросчетчиков, установленных в частных домах, могут различаться в плане учета реактивной мощности, то и счета за одинаковое количество произведенного тепла при помощи индукционных котлов будут варьироваться.
Поэтому, приобретая индукционный водонагреватель для дома с целью получения экономии, необходимо свериться с техническими характеристиками имеющегося электросчетчика, чтобы приблизительно рассчитать, сколько он будет экономить из-за своего несовершенства.
Самодельные индукционные котлы
Будет резонно предположить, что утверждения менеджеров об экономичности их инновационных технологий имеют исторические корни, так как в эпоху распространения механических электросчетчиков многие умельцы делали индукционный котел своими руками, который действительно потреблял значительно меньше электроэнергии, по сравнению с ТЭНами.
Хоть конструкция и схема индукционной печи не является простой, но при наличии деталей, инструментов и навыков, её можно изготовить в домашних условиях, рассчитав сечение, длину, количество витков и диаметр обмотки индуктивности, установив силовые ключи на радиаторы.
Электрическая схема индукционного нагревателя
Катушка индуктивности, в которую помещается сердечник, в совокупности с конденсатором и дросселями являют собой колебательный контур. Через быстродействующие диоды обратной связи сигнал поступает на управляющие выводы силовых ключей, благодаря чему происходит автоматическая генерация высокочастотных колебаний.
На видео ниже мастер объясняет тонкости сборки самодельного индукционного нагревателя и демонстрирует его работу.

При наращивании мощности путем увеличения напряжения и при помощи добавления идентичных модулей, установив в катушки трубку можно добиться приемлемого нагревания потока проточной воды.
Можно найти соответствующие схемы индуктивных котлов в сети, или повторить промышленные образцы. Существуют серийно выпускаемые водонагреватели, которые успешно работают в отопительных системах.
Ознакомиться с обзором различных вариантов самодельного индукционного отопления можно, посмотрев видео внизу.
Первая часть обзора:

Вторая часть
Видео сборки самодельного индукционного котла
infoelectrik.ru
