Конструкция, принцип работы секционных ворот для гаража их преимущества и недостатки — СамСтрой

При строительстве гаража в частном доме каждый из хозяев сталкивается с выбором типов ворот. Среди отечественных автолюбителей наиболее популярными считаются распашные металлические ворота. Однако, проблема такой конструкции заключается в том, что для их открывания на участке должно быть достаточно места. Да и автоматизировать процесс открывания и закрывания створок практически нереально.

Другое дело – секционные ворота. Их изобрели сравнительно недавно – во второй половине прошлого столетия. И за этот короткий промежуток времени они завоевали достаточную популярность. В Европе и США такими воротами снабжены практически все гаражи, так как их использование очень удобно. Они занимают немного места, без проблем автоматизируются, хорошо сохраняют тепло. О том, как установить секционные ворота своими руками – далее в статье.

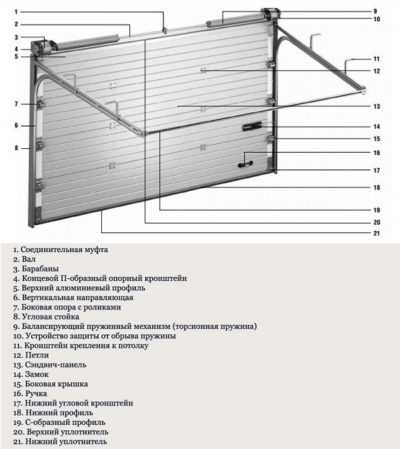

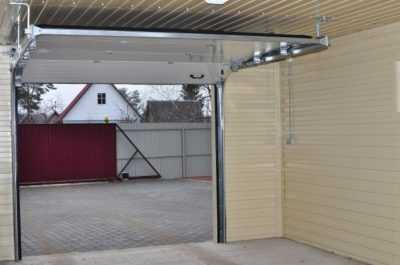

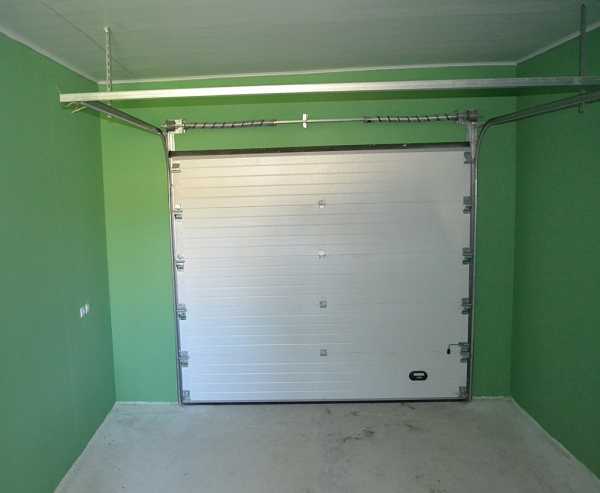

Конструкция и принцип работы секционных ворот для гаража

Принцип действия и характеристики секционных ворот довольно просты:

-Полотно, которое состоит из нескольких секций, движется по направляющим, установленным на раме и под потолком, а затем убирается вверх. Благодаря тому, что полотно ворот не цельное, а состоит из нескольких секций, оно легко убирается под потолок. Секции соединяются между собой при помощи шарнирных петель.

-Стандартные секционные ворота имеют 6-7 секций. Представляют они собой сэндвич панель. С наружной стороны она сделана из алюминия или оцинкованный стали, а с внутренней — может изготавливаться из пластика или стали.

-Внутренняя часть панели заполняется влагостойким утеплителем, таким как полиуретановая пена. Она не только заботится о сохранении тепла, но и несет звукоизоляционную функцию. «Ходят» панели благодаря роликам, которые установлены в боковых торцах каждой из них.

-Для отапливаемых гаражей толщина одной панели должна составлять 35-45 мм. Теплоизоляционные свойства таких секций сравнимы с кирпичной кладкой в 1,5 кирпича. Для холодных гаражей – достаточно толщины 20 мм. Толщина металла для секционных ворот 1,5 – 2 мм.

-На торцах панели устанавливается уплотнитель из пробки или резины. При закрытых воротах он заполняет пространство между панелями, препятствуя появлению мостиков холода.

-При установке секций максимальное значение зазора между ними принимается на уровне 4 мм.

-На торец самой нижней секции устанавливается эластичный материал, благодаря чему стальная секция не зимой не примерзает к полу.

-Привод секционных ворот крепится к потолку. Он может быт механическим или электрическим. Последний более предпочтительный, так как благодаря ему можно сделать автоматизированную систему.

Стандартные габаритные размеры секционных гаражных ворот, которые чаще всего устанавливаются в гаражах:

-Высота проема до 6 метров.

-Ширина проема до 7 метров.

-Ширина каждой панели не более 0,7 м.

Естественно, под заказ можно сделать ворота любого размера, однако, стоит помнить, что чем больше и тяжелее конструкция, тем больше вероятность её поломки или заклинивания. Если ворота заклинит, существует большая вероятность выхода из строя двигателя привода.

Преимущества и недостатки секционных ворот для гаража

В сравнении с цельнометаллическими распашными воротами, секционные имеют большое количество преимуществ:

-Они экономят место в гараже и во дворе. Чтобы открыть распашные ворота, необходимо большое количество свободного места. Распашные ворота невозможно открыть, если автомобиль припаркован вплотную к ним.

-Прекрасные эксплуатационные качества: теплоизоляция секционных гаражных ворот и их шумоизоляция. Благодаря применению технологии сэндвич панелей, секционные ворота отлично держат тепло и не пропускают звук. К тому же, несмотря на то, что они не цельные, а состоят из отдельных секций, они обеспечивают отличную гидроизоляцию.

-Универсальность. Секционные ворота можно с одинаковой эффективностью устанавливать на проем любой ширины.

-Противопожарная конструкция. При производстве панелей для секционных ворот используются только материалы, которые не поддерживают горение, что очень важно для локализации огня, а гараж – потенциально пожароопасное место.

-Красивый внешний вид.

-Длительный срок эксплуатации и простота ремонта. Если придерживаться рекомендаций по эксплуатации гаражных ворот, то срок их службы будет довольно долгим. Так, правильно установленные секционные ворота могут прослужить несколько десятков лет, а чаще всего ремонт их сводится к замене одной или нескольких панелей.

-Возможность автоматизации. Если массивные стальные ворота практически невозможно оснастить автоматической системой открывания, то более половины секционных ворот оснащаются автоматикой. Они могут открываться и закрываться при нажатии кнопки на брелке или реагировать на сигнал установленного в автомобиле треккера.

Установка секционных ворот для гаража своими руками

Основные моменты

Как правило, изготовлением деталей для монтажа секционных ворот занимаются специализированные компании. Изготовление секций и направляющих в домашних условиях – сложно выполнимая задача. Обычно такие изделия не долговечны за счет того, что подогнать направляющие с точностью до миллиметра, чтобы секции не заклинивало, без специального оборудования очень сложно. А вот монтаж этого механизма можно осуществить своими силами, тем самым сэкономив существенное количество средств.

Некоторые хозяева предпочитают покупать отдельные детали системы, которые уже были в эксплуатации, что снижает стоимость работ. Однако, это очень рискованно, так как может стать причиной разбалансированности всей системы. Лучше всего купить готовый комплект от одного производителя. Тогда процесс монтажа будет легче.

Комплект секционных ворот состоит из:

-Сэндвич панелей.

-Направляющих.

-Торсиона. Это устройство помогает возвращать полотно ворот в исходное положение.

-Механизмы открытия гаражных ворот.

Инструменты для сооружения секционных ворот:

-Набор ключей.

-Перфоратор, дрель с набором сверл, в том числе для сверления бетона.

-Пистолет для установки заклепок.

-Молоток, набор отверток, канцелярский нож.

-Рулетка, угольник, карандаш.

-Средства индивидуальной защиты.

Поэтапный порядок работ

Порядок подготовительных работ:

1.Перед началом установки следует выполнить комплекс подготовительных работ. Установка секционных ворот возможна только на ровные поверхности пристенков и притолоки, которые должны находиться в одной плоскости.

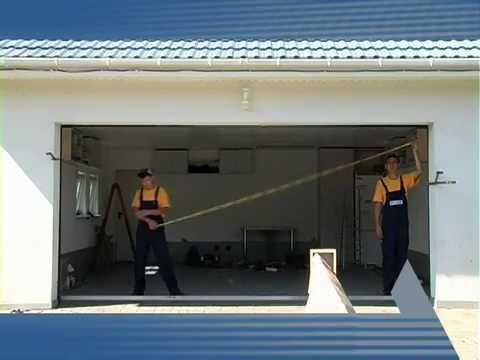

2.Далее проводятся замеры высоты и ширины проема. Делается это в трех точках. За рабочее принимается самое большое значение.

3.Длина полотна, и, соответственно, количество панелей определяется в зависимости от высоты проема с запасом 500 мм для механических ворот и 1000 мм для ворот с электрическим приводом. В зависимости от этих параметров и заказывается комплект ворот.

Основные правила установки секционных ворот:

-Главным правилом при монтаже секционных ворот является точное соблюдение вертикальности проема и надежное крепление всех элементов системы. Даже миллиметровые перекосы недопустимы.

-Размер и тип крепежа, который применяется для монтажа, должен соответствовать рекомендациям завода-изготовителя, если он не поставлялся в комплекте.

-Для выравнивания направляющих недопустимо применение монтажной пены или деревянных клиньев, стальные прокладки – без компромиссов.

Порядок установки секционных ворот:

1.Процесс монтажа обязательно начинается с выравнивания пола, притолоки и пристенков. Они должны быть расположены строго по уровню и в одной плоскости. Места, где будет установлен каркас ворот, нужно оштукатурить.

2.После того как проем выровнен, необходимо нанести на него схем установки, которая включает места крепления профилей и направляющих.

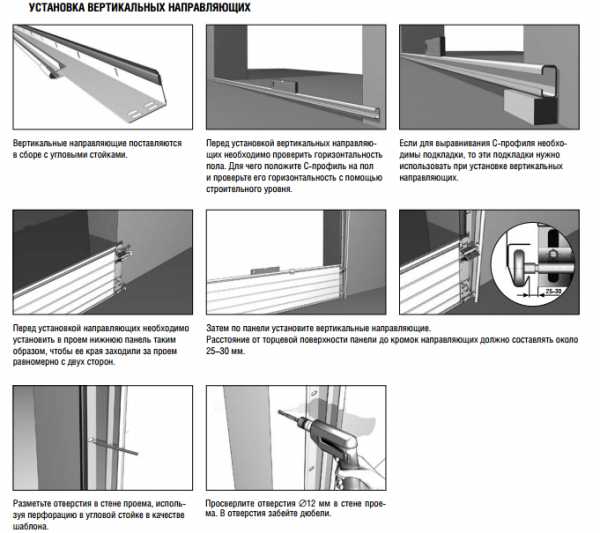

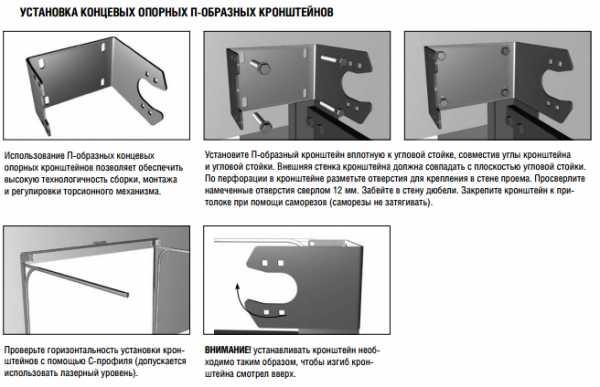

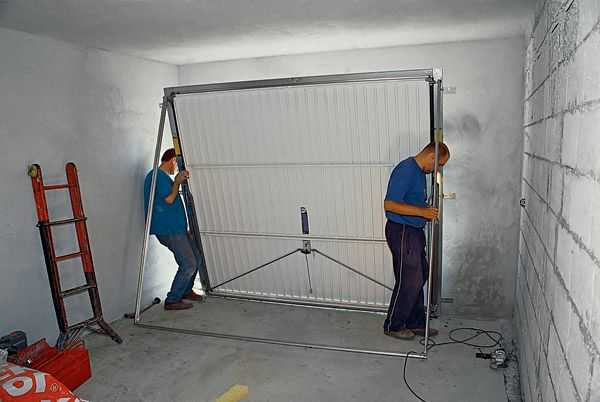

3.Далее можно приступать к монтажу короба, который состоит из направляющих и нащельника. Перед этим в направляющей монтируется крепление для пружины. Крепежные болты нельзя сильно затягивать, в противном случае ворота будут открываться очень сложно. Направляющие соединяются нащельником, который будет препятствовать проникновению внутрь гаража пыли и влаги.

4.Чтобы в процессе установки направляющие не сыграли, внизу устанавливается распорная планка. Крепить каркас ворот необходимо надежно, так как на него придется наибольшая нагрузка.

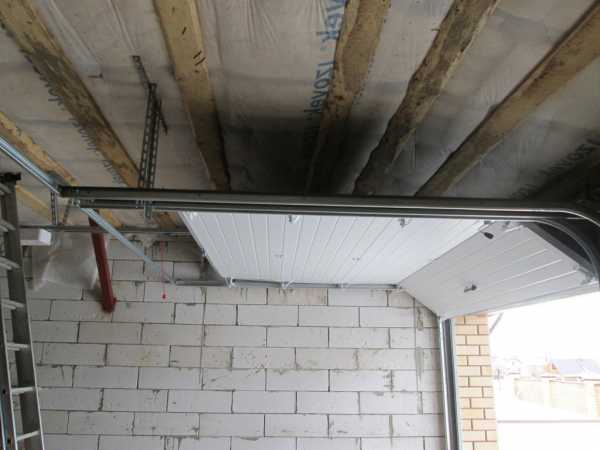

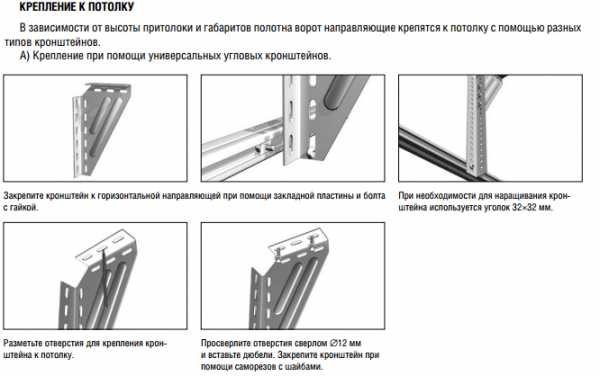

5.Далее начинается монтаж верхних направляющих и размерной планки. Направляющие крепятся к потолку при помощи верхних подвесов.

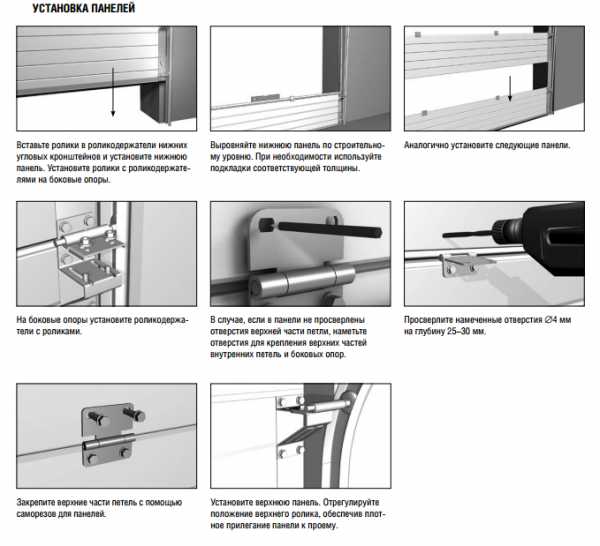

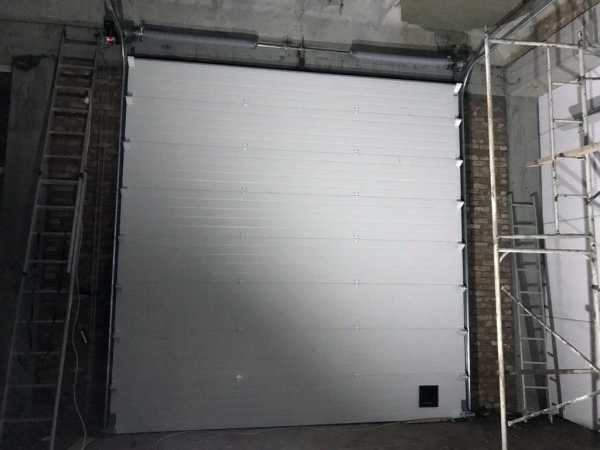

6.Теперь можно приступать к монтажу панелей. Первой монтируется нижняя панель, на которую надевается резиновый уплотнитель. Панель устанавливается в короб и прикручивается к роликам направляющих.

7.После монтажа первой панели устанавливаются остальные. Скрепляются они между собой при помощи шарнирных петель. После того как полотно будет смонтировано, его подымают на высоту 1 – 1,5 м для того, чтобы они вошли в горизонтальный участок направляющих под потолком. Если они вошли без перекосов, направляющие надежно крепятся к потолку. Если нет, проводятся корректирующие действия до тех пор, пока полотно не станет двигаться без заминок.

8.Последним штрихом устанавливаются торсионная пружина и тросы, которые обеспечивают закрывание и открывание ворот. Ворота в гараж для двух машин устанавливаются по аналогичной технологии.

samstroy.com

Секционные ворота: виды, размеры, монтаж, достоинства

От выбранного типа гаражных ворот зависит очень многое, например сохранение полезного пространства и удобство эксплуатации. Секционные ворота для гаража это вариант не из дешевых, но именно он позволяет по максимуму сохранить полезное пространство помещения. Такие ворота очень удобны в использовании, к тому же они сохраняют тепло.

Секционные ворота

Секционные ворота производятся из нескольких секций, которые скреплены между собой шарнирами, что позволяет таким воротам легко сгибаться во время поднятия и выравниваться в ровное полотно при закрытии.

Шарниры располагаются на каждом изгибе в количестве от трех штук.

Шарниры устанавливаются равномерно по всей ширине полотна, в случае если ворота большие возможна установка дополнительных шарниров для обеспечения нужной жесткости. С обеих сторон проема устанавливают рельсы, которые изгибаются и переходят на потолок.

Рельсы имеют паз, в который помещаются ролики от ворот.

В процессе открывания секционных ворот ролики движутся по пазам в рельсах. Ворота плавно поднимаются вверх за счет изгиба рельсы в районе потолка. Данный вид рельс позволяет полностью поднять ворота под потолок.

При закрывании все действия повторяются в обратном порядке. Это весь принцип работы секционных ворот, но вариантов секционных ворот очень много.

Материалы для производства секционных ворот

Ворота существуют нескольких типов:

1. теплые
2. холодные.

• Холодный вариант секционных ворот

Холодный вариант позволяет немного сэкономить на воротах. Такой вид редко выбирают для установки даже в холодные гаражи, так как теплые ворота выступают в виде барьера от уличной температуры. Холодные ворота отличаются, шумом метала во время открывания и закрывания, это происходит из-за отсутствия утеплителя в секциях ворот.

• Теплый вариант секционных ворот

Материал, из которого производят теплые ворота, называется сэндвич. Сандвич состоит из двух металлических полос, между которыми расположен утеплитель. Чаще всего в роле утеплителя выступает специальная строительная пена. В производстве сэндвича используют различные металлы, такие как сталь, нержавейка.

Теплый вид секционных ворот используют для дорогих помещений или гаражей примыкающих к дому. Чаще всего при заказе складных теплых ворот заказчик выбирает оцинкованную сталь в качестве основного материала ворот. При изготовлении ворот сталь обрабатывается несколькими слоями антикоррозийными составами. После чего на сталь наносится несколько слоев полиуретановой краски.

В изготовлении холодных ворот сталь обрабатывают по той же технологии что и теплые. Толщина стали холодный ворот должна быть не менее 0,6 мм, но лучше использовать более толстые листы стали.

В некоторых случаях производители изготавливают складные секции со специальными пазами «замками» что позволяет при закрытии ворот получить цельное полотно без щелей и отверстий. Но есть минус такой конструкции, в данном виде ворот секции могут примерзать друг к другу. Также существует другой вариант изготовления ворот. Секции ворот выполнены без специальных замков, что не позволяет примерзать секциям друг к другу, но в таком случае между секциями образуется небольшая щель. В каждом виде есть и хорошее и плохое, а что выбрать для своего дома выбирать, только заказчику.

В качестве утеплителя производители в большинстве случаев выбирают пенополиуретан, хотя бывают случаи, что в качестве утеплителя выступает минеральная вата или стекловолокно. Вид утеплителя не играет большой роли, так как он находится в закрытом корпусе секции. Важен не вид утеплителя, а его свойства. Полиуретан превосходит все возможные утеплители по тепловым характеристикам.

Внутренняя часть секции обрабатывается лаком, для улучшения антикоррозийных свойств метала. После чего наносится слой полиуретана.

Главные различия замков крепления секционных ворот

Ниже представлены 2 рисунка, которые показывает температуру внутри гаража при разных замках крепления секций.

Стандартные размеры секций

Каждый производитель секционных ворот выбирает для себя идеальный размер секции. Существуют стандартные размеры секции, которые почти всегда есть в готовом виде у производителя.

Одна стандартная секция имеет размеры:

• высота от 40 до 60 см,
• толщина от 30 до 40 мм.

Из таких секций собираются ворота от одного метра до четырех высотой, и длиной до шести метров.

У производителя часто есть в наличие готовые ворота. Это ворота, которые пользуются популярностью и которые часто заказывают для установки.

Популярные ворота имеют размеры: высота около 2,5 м, ширина около 2 м. Ворота таких размеров не надо долго ждать, так как они уже есть или у продавца, или на складе. Ждать установку таких ворот приходится до двух дней, а вот если заказывать производство по не стандартным размерам придется ждать от двух недель до нескольких месяцев.

Что делать если проем не подходит под стандартные разъемы?

Если проем не подходит под стандартные разъемы, то существует два варианта, которые можно применить.

1. В первом случае можно подогнать проем до стандартных значений, после чего купить ворота стандартного размера.
2. Во втором случае можно заказать складные ворота по своим размерам, но в этом случае придется ждать поставку ворот некоторое время. При заказе ворот у местных производителей срок ожидания будет до трех недель. Если же заказывать у производителей из Европы срок ожидания увеличивается в разы и составляет до трех месяцев.

Что делать Если отверстие меньше стандартных размеров?

Можно обрезать секции под нужный размер. Это позволит получить готовые ворота гораздо раньше заказных. При выборе данного варианта необходимо обсудить его с продавцом.

Крепления между секциями

Секции между собой крепятся на специальные шарниры. В местах соединения секций используют специальные прокладки для исключения продувания или же секции производятся с замками шип-паз для достижения такого же результата. Главным остается одно, чтобы секции плотно прилегали друг к другу и не имели щелей.

Для лучшей защиты ворот от природных факторов устанавливают резиновые вставки в полость прилегания секций друг к другу. Хорошие секционные ворота правильно установленные и настроенные не подвержены природным воздействиям и не пропускают через себя не воду не ветер. К тому же такие ворота очень хорошо сохраняют тепло помещения.

У каждого производителя форма замков их расположения отличаются друг от друга. Некоторые производители изготавливают ворота с системами защиты от случайных зажатий пальцев.

Варианты подъема ворот

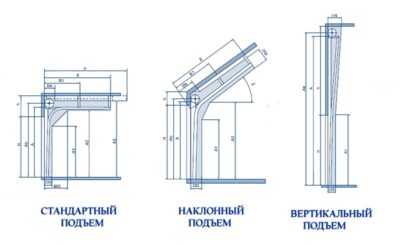

Для подъемных ворот есть несколько вариантов подъема. Все зависит от высоты потолка.

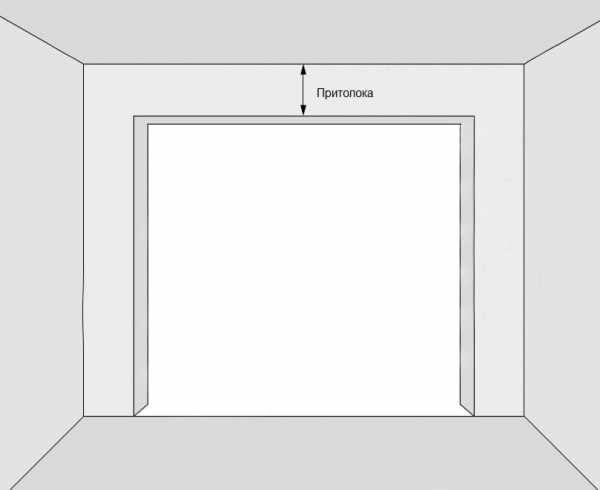

Подъем стандартный. Высота притолоки от 35 до 60 cм. Такой подъем называться стандартным. Данный подъем позволять устанавливать ворота до семи метров шириной и высотой до десяти метров. Такие ворота самые дешевые по сравнению с другими вариантами. Такие ворота оказывают минимальные воздействия на механизм поднятия ворот.

Подъем низкий. Высота притолоки —  от 15 до 30 см. При открывании такого вида ворот нижняя секция немного свисает и перекрывает часть проема. Также при использовании этого типа открывания ворот существуют варианты установки «барабана». Барабан устанавливается спереди, если высота верхней рельсы около 30 см. Для такой установки используются специальные направляющие, что увеличивает стоимость всех ворот. При установке сзади на стандартные направляющие потребуется специальные крепления, на которые и крепится вал. В таком варианте установить механизм для автоматизации открытия и закрытия двери можно установить только на потолок.

Подъем высокий. Высота притолоки должна быть не ниже 60 см, а максимальная высота до пяти метров. Устанавливать механизмы автоматизации в этом варианте можно только на вертикальную направляющую. Главным преимуществом такой конструкции является ее долговечность и надежность. Недостатком является только цена на монтаж и сам механизм, так как в этом варианте требуются усильные крепления, барабан и механизм автоматизации.

Наклонный подъем бывает стандартный и высокий. Такой вариант устанавливают в том случае, если высота потолка увеличивается к задней стенке гаража. Данный вид ворот самый нестабильный он часто выходит из строя, а также он самый дорогой из всех представленных. Такие ворота не стоит сразу вычеркивать их из списка, просто если есть возможность установить другой вид ворот, то лучше выбрать его.

Вертикальный подъем. Существует два варианта: с расположением пружины внизу и вверху. Для расположения пружины вверху необходима высота = высота проема + 70 см, а для установки пружины внизу необходимая высота = высота проема ворот + 40 см. В любом случае для автоматизации используют осевой привод. Данный привод устанавливают на ворота, масса которых не превышает 1000 кг. Главным плюсом этого типа ворот является компактность размещения, и безотказная работа на протяжении долгого времени. К недостаткам можно отнести немаленькую цену за счет усиленных материалов.

В любом случае предпочтительный вариант секционных ворот предложит замерщик или консультант. Перед заказом ворот необходимо нарисовать план проема с точными размерами.

Если же высота рельсы больше необходимой можно воспользоваться фальшь панелью к которой и будут крепиться верхние направляющие. Данный способ поможет хорошо сэкономить, так как нестандартные ворота стоят значительно больше.

Механизм подъема ворот

Подъем ворот осуществляется посредством растяжения пружин.

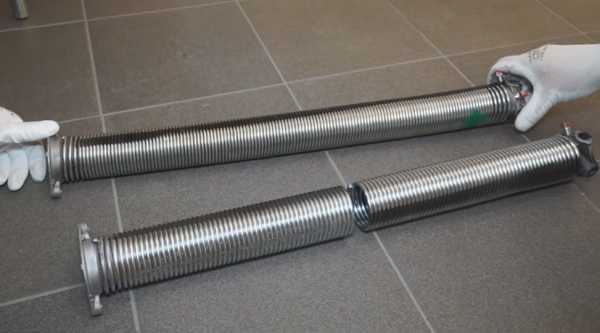

Подъем секционных ворот торсионными пружинами.

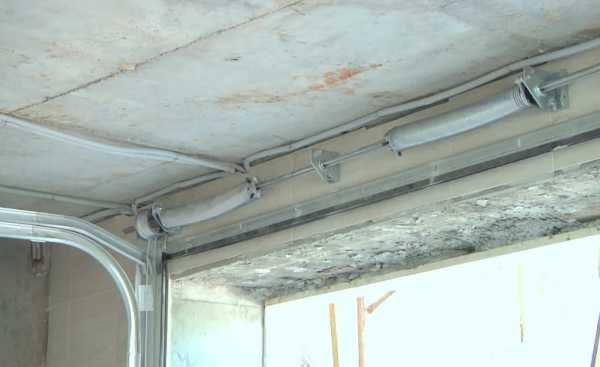

В варианте с торсионными пружинами механизм с пружиной устанавливается на перекладине над проемом. Когда ворота закрыты, весь механизм в покое, и только, когда ворота поднимаются, пружина накапливает энергию для того чтобы высвободить ее в момент закрытия секционных ворот.

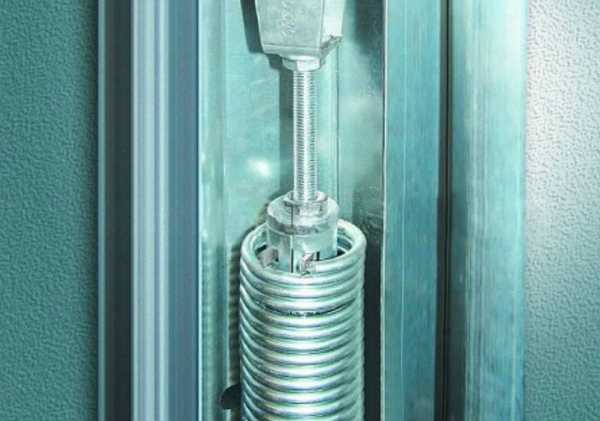

Подъем секционных ворот пружинами растяжения.

Вариант с пружинами растяжения. Расположения таких пружин отличается от предыдущих. Растяжные пружины устанавливаются в рельсы. В момент поднятия ворот пружины растягиваются, во время закрывания ворот пружины полностью освобождаются от энергии воздействия.

Главным критерием при выборе механизма открывания ворот является теплое помещение или нет. Если же гараж утеплен и отапливается, лучше выбирать механизм с торсионными пружинами, так как они более удобны для регулировки.

Стоит понимать, что механизм на торсионных пружинах гораздо дороже растяжных пружин. Такой механизм требует больше места над проемом. Но такой механизм более надежный и способен выдержать большое количество открываний. Торсионный механизм также устанавливают в гаражи с большим потоком машин.

Автоматическое открывание ворот

Удобнее всего открывать секционные ворота удаленно, особенно в ненастную погоду, например, во время проливного дождя.

Существует несколько вариантов автоматизации ворот.

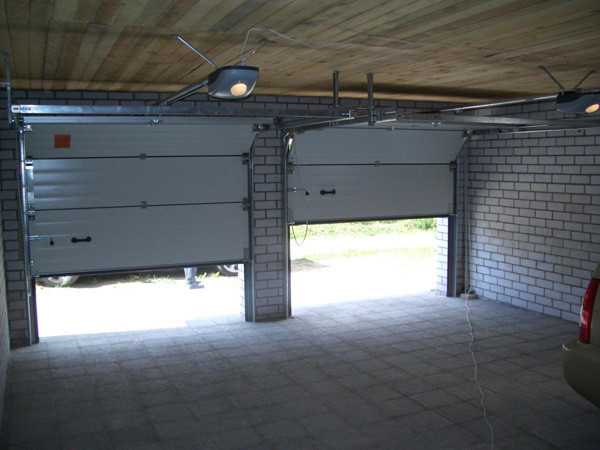

• Первый вариант: установка мотора на потолок.

Данный мотор имеет соединение с механизмом открывания ворот с помощью цепей. Такие приводы устанавливаются только при стандартном или пониженном расположении ворот. Такой механизм значительно дешевле остальных. такая стоимость получатся от того что привод используется самый простой, и большой мощности ему не требуется.

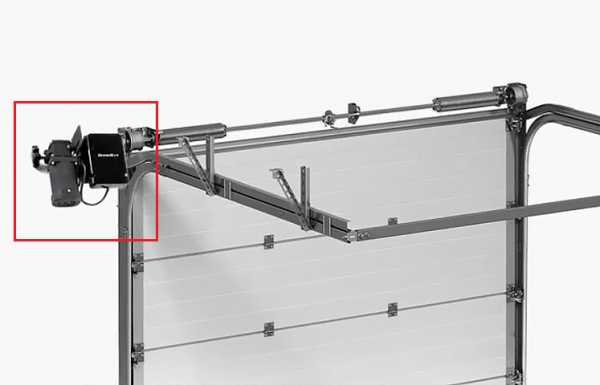

• Второй вариант — осевой привод.

Данный привод устанавливается над верхней осью, такой привод более мощный и дорогой.

Используется осевой привод в случае если достаточно места над проемом, и только при вертикальном или стандартном подъеме ворот. Можно обратить внимание, что стандартные виды подъема ворот подходят только для стандартных или средних видов ворот. При других случаях, механизмы и приводы определяются в индивидуальном порядке.

Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

1. С помощью пульта установленного на внутренней стене гаража. Данный вид автоматизации очень прост в реализации, с помощью обычных проводов и клавиши выводится провод на клавишу, с помощью которой и будет подаваться сигнал на открытие или закрытие ворот. В этом случае придется выходить из машины для открытия ворот.
2. С помощью пульта или брелка. В таком варианте на привод устанавливается приемник сигнала, брелок выступает передатчиком сигнала. При выборе такого варианта нужно обратить внимание на диапазон используемых радиоволн, чтобы они не конфликтовали с уже имеющимися у вас радиоприборами.
3. С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона. Больше всего распространены брелки. Они достаточно дешевы, и позволяют иметь свободный доступ к механизму.

Общий вид секционных ворот

Секции подъемных ворот могут иметь разный внешний вид. Существует несколько стандартных вариантов исполнения лицевой части ворот.

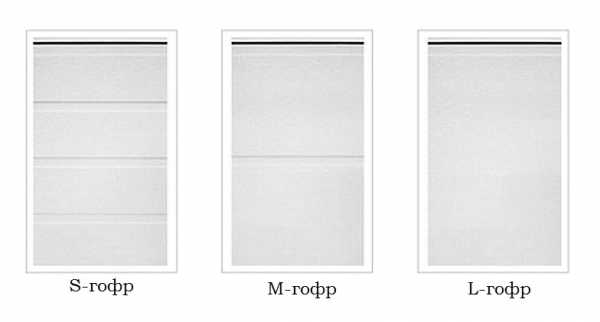

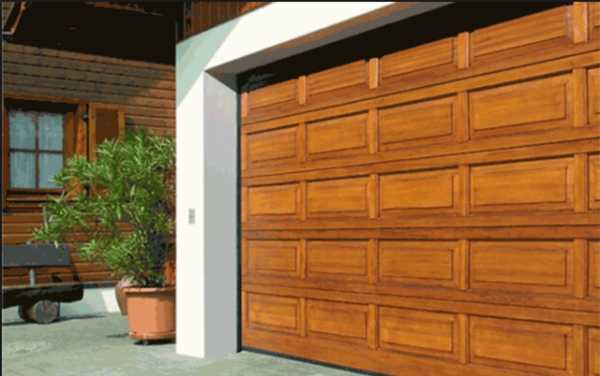

• Лицевой профиль бывает SML вида,

• также бывает в виде микроволны и филенки.

Эти варианты почти всегда есть в наличие у производителя. Конечно, бывают и нестандартные виды отделки внешней части секций, но они чаще всего изготавливаются на заказ, и цена будет кардинально отличатся от стандартных вариантов.

С помощью окрашивания ворот в различные цвета можно добиться уникального сочетания текстуры секций, которая может быть выполнена в виде древесины или даже морской волны. В первую очередь краска должна предотвращать коррозию метала, и препятствовать любым природным воздействиям.

Варианты закрывания секционных ворот

Подъемные секционные ворота имеют несколько типов запирания.

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

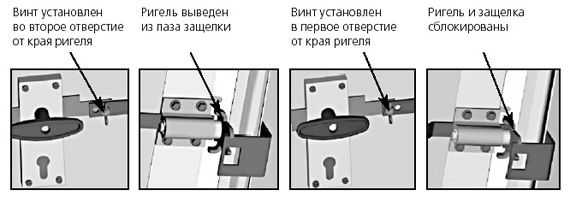

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

1. В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
2. С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Производители

Поскольку секционные ворота весьма популярны и не скоро сдадут свои лидирующие на рынке продаж, позиции, их производители стараются предоставить своим потребителям высочайшее качество. Выбрать действительно надежного поставщика не сложно: обратите внимание на три самые известные марки секционных ворот: Hormann, DoorHan, Алютех. Товары этих торговых марок вы найдете в любом строительном гипермаркете, но они, при всеобщей своей известности, имеют существенные различия. Рассмотрим их подробнее.

Hormann

Этот немецкий концерн известен на строительном рынке уже около семидесяти пяти лет. Такая история развития говорит сама за себя. Это явный лидер по производству раздвижных систем, его продукция сертифицирована по европейской системе качества и имеет высшую степень надежности.

Компания известна своими неоспоримыми достоинствами:

1. Высочайшее немецкое качество сборки.
2. Надежность. Выбрав и однажды установив раздвижные ворота Hormann, вы будете пользоваться ними долгие годы.
3. Внешний вид. Дизайнеры Hormann способны удовлетворить самого взыскательного покупателя.
4. Гарантии. В случае неожиданной поломки раздвижной системы, ремонт будет выполнен за счет производителя.

Hormann – это мощь, красота и надежность. Довериться этому концерну – это значит получить действительно отличный продукт.

Некоторым минусом может оказаться стоимость этой продукции. Это естественно, так как невозможно выпускать надежный товар по низкой цене. А также существенным недостатком является длительная доставка комплектующих частей в случае необходимости их замены. Так как они поставляются из завода в Германии, ждать их можно несколько недель.

Взвесив все нюансы, стоит принять правильный выбор и установить раздвижную систему хорошего качества.

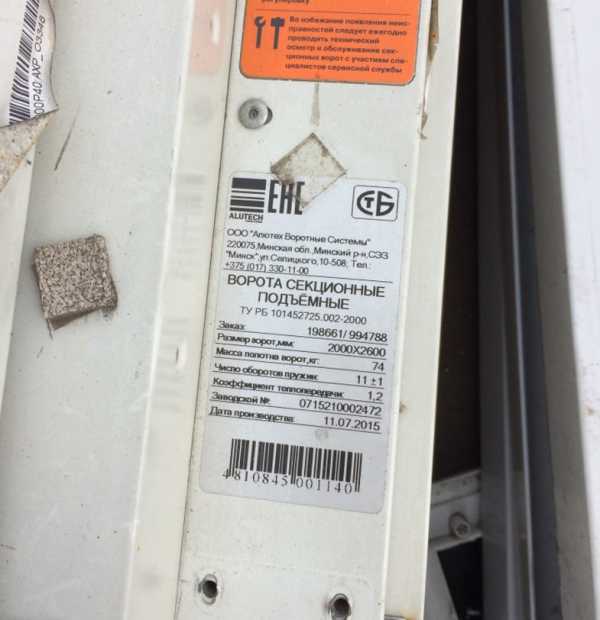

Алютех

Белорусский производитель, который, по сути, является основным конкурентом предыдущей компании. Алютех несколько моложе Hormann, но уже прочно зарекомендовал себя на международном рынке стройматериалов. У нее также есть свои плюсы и минусы, однако, следует учитывать, что Алютех – также весьма достоин внимания, как производитель раздвижных ворот и успешно лидирует как на рынке стран СНГ, так и зарубежных.

Плюсы:

1. Отличное качество продукции. Оно может позволить себе конкурировать с Hormann.
2. Стоимость. В то же время, при хорошем качестве, стоимость у продукции Алютех намного приятнее, чем у немецкого бренда.
3. Комплектующие. Они находятся в открытом доступе на складах и нет необходимости в длительном ожидании доставки заказа.

Что же касается минусов, то они также имеются:

1. Долговечность не насколько велика, как у Hormann.
2. Что касается гарантийных обязательств, то они распространяются в основном, только на производственный брак. По претензиям могут быть спорные вопросы, решаемые с трудом.
3. Нет такого обширного выбора дизайнов, как у Hormann.

DoorHan

Крупнейший российский концерн по производству раздвижных систем, уже завоевавший себе имя, популярность и приличный сегмент строительного рынка. Качество у DoorHan вполне удовлетворительное, оно отвечает стандартам и может в некоторой мере конкурировать с европейскими брендами. Но, обратив внимание на стоимость DoorHan, можно заметить, что она доступна для каждого покупателя. В некоторых случаях стоимость напрямую влияет на качество комплектующих и сырья, поэтому соотношение цена – качество здесь соблюдено.

Достоинствами DoorHan являются:

1. Стоимость. Это самый доступный вариант раздвижной системы на сегодняшний день.
2. Простой конструктив объекта. При желании и малейших строительных навыках, можно устанавливать раздвижные ворота DoorHan самостоятельно.
3. Комплектующие – совершенно доступны по всей стране.

Но, как вы понимаете, не обошлось и без недостатков:

1. Качество. Естественно, оно имеет худшие показатели, чем у двух предыдущих марок.
2. Долговечность – не насколько велика, ворота нуждаются в своевременном ремонте, правильном обслуживании, но и они не способны продлить их срок службы надолго.
3. Ограниченность условий применения. Раздвижные системы DoorHan не желательно устанавливать там, где они будут работать в условиях низких температур или высокой влажности – такие погодные условия еще больше сократят их срок эксплуатации.

Безусловно, каждый из этих производителей найдет своего покупателя. Так как все они имеют разные сильные и слабые стороны и, соответственно, занимают разные ниши на строительном рынке. Взвесив все за и против и правильно оценив свои возможности, всегда можно сделать обдуманный и правильный выбор.

Установка вентиляции и остекления

По желанию заказчика возможен вариант установки окон в секции ворот. Чаще всего окошки устанавливают в верхней секции. При необходимости можно заказать большую площадь остекления для получения большого освещения в дневное время суток.

Для установки остекления в секциях прорезают отверстия, в которые устанавливают профиль, а затем листы полиуретана или акрила. Предпочтительнее не выбирать акрил, так как он быстро меняет цвет и выглядит не очень привлекательно, хотя он и дешевле.

При установке вентиляционных решеток все гораздо проще. В случае если при строительстве гаража забыли установить отверстия для вентиляции, то их можно установить в секции ворот.

Дверь, установленная в ворота

Поднимать ворота, когда нужно зайти либо выйти из гаража достаточно неудобно. И если нет дополнительной двери около ворот, стоит задуматься о дополнительной двери, установленной в полотно ворот. Установка дополнительной двери в полотно ворот очень дорогая процедура.

Двери бывают с порогом и без. Последний вариант удобнее, так как можно выкатывать небольшую технику из гаража не поднимая ворота. Такие двери предлагают не все производители подъемных ворот.

Безопасность и автоматика

К системе автоматического открывания ворот предоставляется один или два дистанционных пульта, дополнительные брелки можно заказать. Главный недостаток автоматических подъемных ворот это зависимость от электричества. В некоторых случаях производитель предлагает установить батареи для большего удобства. Также, для удобства необходимо поставить систему механической разблокировки ворот описанную выше.

Для большей безопасности при закрытии ворот устанавливают фотоэлементы. Если при закрытии ворот фотоэлемент зафиксирует движение около полотна, движение механизма прекратится.

Ручное поднятие больших ворот

В случае, когда ворота небольшого размера и автоматические механизмы не могут быть установлены, используют блок ручного поднятия ворот. Чаще всего в качестве блока выступает цепной редуктор, который позволяет не прилагать большого усилия при открытии ворот. Редуктор устанавливают на ворота полотно которых не превышает 15 квадратных метров.

ЭТО ВАМ БУДЕТ ИНТЕРЕСНО:

stroyka-gid.ru

Конструкция на секционные гаражные ворота: рассмотрим подробно

Конструкция секционных гаражных ворот

Установка гаражных секционных ворот – установка высокотехнологичной конструкции.Каждый владелец желает, чтобы гаражные ворота обеспечивали помещению безопасность, эргономичность, хорошее соотношение цена/качество.

Это современное устройство, в котором используются уникальные энергоэффективные и достаточно безопасные решения. Какие существуют конструкции секционных гаражных ворот, рассматриваются в статье.

Особенности ворот из секций

Секционные ворота — это подъемный механизм, который позволяет гибкому полотну легко подниматься, а затем устраиваться под потолком.

Конструкция гаражных секционных ворот в своем составе имеет четыре или шесть секций, которые соединены между собой шарнирами.

При открывании ворот:

• Секции начинают сдвигаться наверх и укладываться друг на друга.
• Движение элементов происходит за счет вращения барабанов и наматывания на них тросов, которые уравновешены пружинным механизмом.
• Под потолком вдоль рамы расположены направляющие, по ним скользят панели, опирающиеся на ролики.

Оптимальными размерами секционных гаражных ворот являются:

• Высота — от двух до шести метров.
• Оптимальная длина – до пяти метров. Для индивидуального заказа можно использовать ворота длиной до семи метров.
• Ширина секции в пределах от 35 до 61 сантиметра.

Совет: Секционные ворота следует устанавливать с минимальными габаритами, которые будут удовлетворять владельца гаража. Компактные ворота имеют большую стабильность в работе. В этом случае снижаются риски, которые приводят к блокировке ворот. В случае использования тяжелых модулей возможно заклинивание в направляющих пазах.

Особенности, которые имеет устройство гаражных секционных ворот:

• Все модули выполняются из сэндвич-панелей.
• Для изготовления наружных листов применяются:

1. алюминий;
2. оцинкованная сталь.

• Декоративность секциям можно придать покрытием их деревянной филенкой, но в этом случае значительно повышается их стоимость.

Толщина сендвич-панелей выбирается в зависимости от наличия или отсутствия отопления:

• Для не отапливаемого помещения подойдет «холодное» полотно – 20 миллиметров толщиной.
• Для утепленных секций – от 35 до 45 миллиметров. Теплоизоляционные свойства материала приравниваются к устройству кирпичной кладки в полтора кирпича.
• Наполнение модулей внутри выполняется утеплителем, который не поглощает влагу. Это могут быть:

1. полиэстер;
2. полиуретановая пена.

• Между всеми секциями ворот укладывается пробковый материал, обеспечивающий плотное прилегание соседних модулей друг к другу и способных предотвратить наличие «мостиков холода». Допустимая ширина щели составляет не более четырех миллиметров.
• В нижней панели ворот установлен эластичный уплотнитель, это позволяет не примерзать металлической секции к полу в холодное время года.
• Секционные автоматические ворота гаражные оснащаются электроприводом (см. Привод гаражных ворот: разновидности и правила выбора), что позволяет выполнять ручное управление при непредвиденном отключении электричества.
• Электромотор монтируется на среднем рельсе, регулирующем движение створок.

Установка секционных гаражных ворот имеет такие преимущества как:

• На подъезде к гаражу и в самом помещении экономится значительная площадь.
• Высокая теплоизоляция секций, изготовленных из сэндвич-панелей. При их использовании коэффициент теплопроводности составляет 0,5 Вт/кв. м.
• Значительная звукоизоляция панелей — до 29 Дб.
• Хорошая герметизация проема.
• Панели универсальны при использовании. Ворота можно монтировать в помещениях, имеющих разную длину проема.
• Устройство секционных гаражных ворот имеет высокую противопожарную защиту.

Для их изготовления берутся материалы, которые препятствуют быстрому распространению огня.

• Простота при эксплуатации ворот.
• На модульные секции возможно нанесение любого рисунка, что позволяет придать им декоративный и эстетичный вид.
• Достаточно длительный срок гарантии, примерно 10 лет.
• Простой монтаж гаражных секционных ворот.
• Легкость при выполнении ремонта. При неисправности ворот достаточно произвести замену лишь одной пришедшей в негодность секции.
• Управление гаражными воротами может быть ручным, дистанционным или автоматическим.
• Безопасность при работе. Современные конструкции секционных ворот оснащены опцией, которая защищает их от обрыва троса.

Недостатками гаражных секционных ворот могут быть:

• Дороговизна.
• Необходимость проводить периодическое обслуживание. Но если монтаж секционных гаражных ворот выполнен правильно, ремонт может понадобиться не так быстро. Обычно это возникает:

1. при повреждении автотранспортом секционных модулей;
2. при износе запчастей: уравновешивающих пружин, роликов; подвижных частей устройства.

По каким критериям выбираются секционные ворота

Для длительной и бесперебойной эксплуатации секционных ворот при их приобретении особо следует обратить внимание на:

• Качество упаковки и наличия сопроводительной информации. В комплект поставки должны входить:

1. паспорт;
2. инструкция по эксплуатации;
3. сертификат качества.

• Качественную упаковку изделий. Для упаковки панелей ворот должен использоваться гофрокартон в несколько слоев, а фурнитура и основные узлы упаковываются в коробки, которые защищены от влаги.
• Качество окраски поверхностей и толщины оцинковки. Просвечивание металла указывает на наличие дефектов покрытия, что может привести в ближайшее время к возникновению коррозии.
• Толщину сендвич-панелий. От этого параметра зависят теплоизоляционные свойства ворот. Чтобы защита помещения гаража от морозов была более надежной необходимо выбирать толщину панелей примерно 50 миллиметров.
• Материал накладок и уплотнение. Устройство упругих накладок на створках ворот позволяет предупреждать возникновение сквозняков. Кронштейны для роликов обязательно должны комплектоваться с системой регулирования, что обеспечивает плотность соединения панелей и нащельников.
• Гаражную калитку. Необходимо, чтобы дверца была усилена окантовкой, датчиком движения и линейным доводчиком.
• Циклы эксплуатации.

Как подготовить процесс монтажа секционных гаражных ворот

Перед тем как устанавливать секционные ворота необходимо приобрести:

• Комплект сэндвич-панелей.
• Направляющие.
• Специальный торсионный механизм.
• Аксессуары и комплектующие.

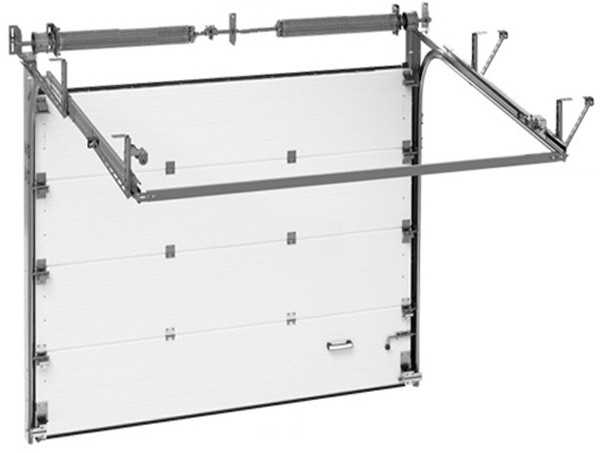

Основные элементы конструкции

Для выполнения работ понадобятся:

• Пассатижи.
• Набор гаечных ключей
• Слесарный молоток.
• Пистолет для клепки.
• Электрическая дрель с разными сверлами.
• Рулетка.
• Строительный уровень.
• Защитные перчатки и очки.
• Перфоратор.
• Строительный нож.
• Карандаш.

Проведение подготовительных работ заключается в следующем:

• Снимаются размеры ширины проема:

1. сверху;
2. в центре;
3. снизу.

За основу берется наибольшее значение.

• Регулируется горизонтальность пола.
• Строго в одной плоскости должны находиться заплечники и притолока.
• Рассчитывается минимальная глубина ворот:

1. высота конструкции с прибавлением 50 сантиметров, для обычных секционных устройств;
2. высота ворот с добавлением 100 сантиметров, для изделий, имеющих привод.

• Из прочного материала должны быть изготовлены притолока и заплечники. К тому же они усиливаются металлическим каркасом — на них действует основная нагрузка при работе ворот.
• Оптимальная величина притолоки должна быть в пределах от 25 до 50 сантиметров, заплечников — до 45 сантиметров.

Совет: Перед монтажом ворот проем следует оштукатурить.

• Допустимое отклонение горизонтальности пола в помещении гаража должно быть не более 0,1 сантиметра.

Как выполнить монтаж ворот

Совет: Основным правилом правильного монтажа секционных ворот является соблюдение строго вертикального дверного проема и достаточно плотной фиксации всех деталей устройства. Секционные ворота должны быть без перекосов.

При выполнении работ используются саморезы для металла, дюбеля и анкера, соответствующих размеров, указанных в инструкции. Выравнивание конструкции должно выполняться металлическими подкладками без применения монтажной пены или колышек из дерева.

Последовательность сборки и монтажа секционных ворот:

• Отмечаются места фиксации элементов: горизонтальных и вертикальных.
• Выставляется и фиксируется вертикаль проема.
• Устанавливаются несущие детали с нижней ламели, четко по инструкции.
• Собирается полотно с нижней секционной панели.
• Плотно к нащельнику должна прилегать верхняя створка полотна, что добивается регулировкой верхних кронштейнов.
• Крепятся механизмы управления, надежные запоры, засовы и ручки.
• Монтируются уравновешивающие пружины. При этом подъемные тросы необходимо хорошо натягивать.
• Подводятся и подсоединяются электропривода для устройства автоматических секционных ворот.
• Устанавливаются ограничители хода полотна.
• Проверяется ход полотна. Как легко ворота открываются и закрываются.

Как отрегулировать работу секционных ворот

После монтажа, чаще всего, понадобится регулировка гаражных секционных ворот, конкретно — регулировка тросов. Причиной для этого является быстрая порча и приход в негодность конструкции.

Регулировка секционных гаражных ворот заключается в ликвидации возможных провисаний, в обеспечении сильного натяжения тросов, но нельзя перетянуть их.

Секционные ворота выпускаются двух видов:

• С неразрезным валом.
• С цельным валом.

При регулировке тросов для ворот с разрезным валом:

• Нижние кронштейны надежно крепятся на стене.
• Устанавливается шпонка секции гаражных ворот. При этом операцию выполнять нужно очень аккуратно, чтобы не повредить случайно остальные элементы секционных ворот.
• Фиксируется барабан путем затягивания установочного винта.
• Вал поворачивается до полного исчезновения провисания накручиванием на него пружины. Для этого обычно достаточно двух-трех оборотов. Процесс следует выполнять медленно, чтобы можно было вовремя успеть остановиться при непредвиденном разрыве троса.
• После регулировки пружины затягиваются наконечники болтов, чтобы дополнительно закрепить пружины, как показано на фото.

Регулировка троса в секционных воротах с цельным валом

Если таким способом устранить провисания тросов не получается, то нужно провести их регулировку, используя другой вариант:

• Ослабляются болты.
• Поворачивается вал со стороны провисания троса, а противоположная сторона удерживается в исходном положении.
• Болты вновь закручиваются.

Таким способом регулируются любые секционные ворота.

Процесс регулировки секционных ворот при неразрезном вале:

• Снимается рабочая панель, становится видным винт, удерживающий провисающий трос.
• Ослабляется трос и регулируется его длина, при провисании она уменьшается.
• Обратно закручивается винт, при этом трос удерживается в выбранном положении.
• Устанавливается на место рабочая панель.

Совет: После окончания всех работ следует провести внимательно оценку каждого троса. При укреплении винта трос может немного ослабнуть. В этом случае всю процедуру понадобится повторить с самого начала.

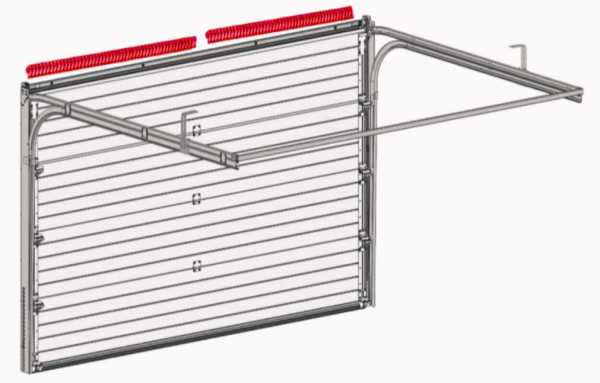

Регулировка с неразрезным валом

Используя такие способы регулирования секционных ворот, можно всегда поддерживать их в отличном состоянии, что станет гарантией их долгой эксплуатации. Как установить секционные гаражные ворота, конструкция их, преимущества, недостатки можно посмотреть на видео.

1pogarazham.ru
