Сплошная инфракрасная плёнка Heat Plus на отрез

        Инфракрасный пленочный теплый пол Heat Plus представляет собой уникальную разработку со сплошным карбоновым покрытием. В качестве пленки в составе Heat Plus присутствуют материалы, характеризующиеся достаточно мощными гидро- и электроизоляционными свойствами. Пол имеет ионизирующее покрытие и антиискровую сетку. Благодаря этому данному покрытию абсолютно не свойственно горение.

Существуют 2 вида размеров — шириной 0,5м и 1 метр.
Оба типа плёнки Heat Plus можно разрезать по ширине с шагом 25 см.
Плёнка 1 метр режется на 2-е равные половины по 50 см.

        В нашем магазине приобрести пленочный пол Heat Plus вы можете на отрез. Мы осуществляем поставки конструкции непосредственно из Южной Кореи (завод Seggi Century), что позволяет нам предложить качественный теплый пол по выгодной цене.

Преимущества карбоновой плёнки Heat Plus

  • Инфракрасный спектр излучения полностью безвреден для организма человека, поскольку при нагреве пола создается легчайшее электромагнитное поле, напряженность которого минимальна.
  • Теплый пол Heat Plus не подвержен механическим повреждениям. Он не «боится» воды. Даже если пленочный пол ненароком будет поврежден, это отключит только один из его сегментов, что не скажется на общей работоспособности покрытия.
  • Производитель гарантирует 15-летний срок эксплуатации пленки. А срок ее полезной эксплуатации составляет порядка 50 лет.



Быстрый переход в разделы:



Продукция сертифицирована.

Компания ООО «Обогрев Люкс» является официальным представителем завода «Seggi Century»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

obogrev-lux.ru

Сравнение пленочных теплых полов

Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т.п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.

На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.

Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона — переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».

Сравнение инфракрасных пленочных теплых полов

Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами)  и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).

Структура полосатого пленочного теплого пола

  • Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
  • Нагревательный элемент — карбоновый слой (черные полоски).
  • Серебряная подложка для уменьшения сопротивления.
  • Медная шина шириной 20 мм.
  • Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Структура сплошного пленочного теплого пола

  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Армированные электродами медные шины.
  • Серебряная подложка.
  • Карбоновый слой.
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий нетканый материал (KNOW-HOW).
  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).

Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!

Слева — полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.

Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!

НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.

Продавец: «А сделайте-ка нам подешевле!»
А заводы говорят: «Вы что? – это же ухудшение качества!»
Продавец: «Ну и что! Нам бы только продать, а там и трава не расти …»
Завод: «Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше.»

И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.

Сравнение различных инфракрасных пленок

90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.

Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 — 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.

В России к сожалению, на современном этапе организовывать любое производство невыгодно по «не экономическим» причинам.

Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?

На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».

Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.

В таблице приведены примеры отличия различных моделей пленочных теплых полов.

Нагреватель (карбон)SPN-205SPN-305SPN-305MKAPN (сплошное покрытие)Технология РТС
Класс (поколение)IIIIIIV (V)VI
Модель 205Т
208Т
210Т
305Т
308Т
310Т
305МК
308МК
310МК
APN-410
(APN-510)
Marpe samreg PTC
(РТС+)
Black Heat
(Green Fim PTC)
Толщина0,275 мм0,330 мм0,388 мм0,4 мм0,4 мм0,5 мм
очень тонкаятонкаядополнительные слои защиты снизустандартдополнительные слои с двух сторон
Цветпрозрачнаяматоваясеребропрозрачнаякоричневая
Работоспособность5 лет15 лет15 лет25 лет15 лет50 лет
Стоимость, м.кв.5,0 $7,5 $10 $15 – 20 $15 – 20 $20 –30 $

У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.

Пример обозначения термопленки

Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).

Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.

При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.

Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при «запирании».

Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.

Цвет инфракрасной пленки:

  • Т (transparent) – прозрачная
  • МК (милк) – матовая
  • Silver – серебро
  • Green – коричневая

Ширина инфракрасной пленки:

  • 305 (205) – ширина 0,5 м (50 см)
  • 308 (208) – ширина 0,8 м (80 см)
  • 310 (210) – ширина 1,0 м (100 см)

Мощность инфракрасной пленки:

  • 100 Вт – для потолочных систем отопления, прогрева стен
  • 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
  • 220 Вт – для систем основного отопления
  • 400 Вт – для промышленных систем (сушилки, прогрев бетона)
  • 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
  • 800 Вт – для промышленных систем (подогрев емкостей)

Особенности применения пленочных теплых полов

Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.

Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 — 80 °С!!!

Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.

Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.

Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.

В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
 –  можно купить дешевую прозрачную термопленку «Хиса Рексва» или «Hi Heat», цена 400 – 500 руб/м.кв.,
 – или купить пленку «Heat Plus», цена 500 – 600 руб/м.кв.,
 – но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
 – а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.

Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить «кота в мешке» и самое главное рискуете остаться без гарантии.

Автор статьи (ред.2): Самойлов М.Н.

Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на [email protected] или звоните по телефону +7(915)047-0084.

При использовании материалов статьи активная ссылка на статью обязательна!


termomat.ru

Heat Plus APN 410 220W (silver) сплошная инфракрасная плёнка

Экономичная инфракрасная пленка со сплошным карбоном для электрического теплого пола, предназначена для укладки под паркет, ламинат, линолеум, ковровые покрытия. Это особопрочная и высокоэффективная система, превосходящая простые «полосатые» инфракрасные плёнки. Нагревательный карбоновый слой в плёнках APN более толстый и пластичный. За счёт сплошного нанесения карбоновый слой в 2 раза (минимум) эффективнее, чем «полосатый». Стоимость эксплуатации нашей экономичной инфракрасной плёнки со сплошным карбоном в 2 раза меньше, чем у «полосатой» плёнки.

Специалисты по физической химии могут прочитать про фактическое строение экономичной инфракрасной плёнки со сплошным карбоном марки APN:

«…Мы выпустили карбоновую нагревательную пленку третьего поколения, в то время как наши конкуренты производят нагревательную пленку только первого поколения. В чем разница? В пленке третьего поколения не используется полиэтилен (PE), на смену ему пришел ПОЛИЭТИЛЕНТЕРЕФТАЛАТ (POLY-ETHYLENE-THERE-PHTHALATE) имеющий температуру плавления более 150ºС, в отличие от 80ºС для полиэтилена.  Также в состав нагревательной плёнки входит УРЕТАН (URETHAN) или КАРБАМАТ, увеличивающий прочность в 10 раз по сравнению с пленками без него.»

  • Ширина пленки: 100 см.
  • Тепловая максимальная мощность: 220Вт/кв.м,
  • Толщина пленки: 0.4мм.
  • Ширина медной шины: 15мм.
  • Толщина медной шины: 0.11мм.
  • Сечение медной шины: 1.65мм2.
  • Сопротивление контакта: carbon/silver/cuprum (0,1 Ом)
  • Cертификаты: ISO 9001, ISO 14000, СЕ, RoHS, ГОСТ Р, Гигиенический сертификат, Пожарный сертификат.
  • Совместно с пленочным полом поставляется рекламная продукция, инструкция по монтажу, гарантийные талоны.
  • Средняя потребляемая мощность зависит от теплоизоляционных характеристик помещения и режима эксплуатации. Практически получены значения от 10 Вт/м.кв. до 50 Вт/м.кв.
  • Страна производитель: Южная Корея

effekt-energo.ru

Инфракрасная пленка Heat Plus 13 APN-410 Silver, 220 Вт, 100 см

Инфракрасная пленка Heat Plus 13 APN-410 Silver, мощностью 220 Вт, шириной 100 см — передовая и надежная пленка на основе сплошного карбонового покрытия. Это инфракрасная пленка премиум класса, которое выгодно выделяется среди полосатых пленок по техническим характеристикам. Благодаря сплошному покрытию Heat Plus, происходит равномерный обогрев поверхности пола.



Греющий элемент инфракрасной пленки — карбон. В случае с серией пленок HP, карбон наносится на специальное покрытие в виде равномерного слоя пасты, это, в отличии пленок у которых карбон наносится методом сухого напыления увеличивает срок службы до 50 лет (по заявлению завода производителя). В Хит Плюс 13 используются исключительно экологически безопасные материалы.



В отличии от полосатых пленок, сплошная инфракрасная пленка режется в любом направлении (шаг резки неограничен). Это выгодно отличает ее при монтаже, который делается под любое напольное покрытие (кроме плитки) — ковролин, линолеум, ламинат, паркетная доска. Количество выделяемого пленкой тепла превышает другие системы отопления при аналогичном энергопотреблении. При этом пленка монтируется непосредственно под напольное покрытие без использования стяжки и клея, которые забирают часть тепла.



Конструктивно инфракрасная пленка Heat Plus 13 состоит из девяти слоев, и помимо нагревательного, имеет защитные и ионизирующие покрытия. Также используется специальная антиискровая технология. При производстве слои соединяются в единый, при воздействии пресса и высоких температурных показателей. Греющий карбоновый слой Heat Plus не имеет аналогов среди подобных товаров в мире.



HP 13 — инфракрасный теплый пол, который может использоваться в домах, квартирах, лоджиях, на балконах, и.т.п. Если требуется надежный и проверенный теплый пол, то Heat Plus 13 — решение, которое безотказно прослужит десятилетия.

katalogobogreva.ru

Сплошная инфракрасная плёнка Green Film PTC 1000 (Marpe Black Heat)

Инфракрасная пленка выполнена из композитного материала на основе карбона, что гарантирует её прочность и надёжность в течение всего срока эксплуатации (не менее 15 лет).

Данная пленка не боится запирания корпусной мебелью и ковровым покрытием. Благодаря эффекту саморегуляции (Smart Heat) инфракрасная пленка Green Film Marpe Black Heat PTC 1000 нагреет только необходимую для вас часть напольного покрытия.

Максимальная потребляемая мощность инфракрасного листа 220 Вт/м.кв. достигается в момент включения в сеть. Далее потребляемая мощность падает до минимального значения (опытно получены данные 20 Вт/м.кв.). Эффект саморегуляции нагревательного слоя инфракрасного листа достигается благодаря PTC (Положительному Температурному Коэффициенту) который, в свою очередь, характеризуется увеличением теплоотдачи при уменьшении температуры.

Карбоновые нанотрубки — греющий элемент с использованием новейших технологий CNT.

Нагревательный элемент состоит не их плоских углеродных пластинок, а из трубчатых карбоновых образований, имеющих абсолютно другие свойства в отличие от плоских. С момента открытия доктором Ижима из Японии эти структуры рассматривается как материал 21 века за свои превосходные электрические, механические, химические и термические свойства. В настоящее время развитие и использование данного материала развито во многих областях: IT, электронике, полупроводниках, мониторах, энергетике, полимерных материалах и тд.


Исключительное качество продукта из CNT (Carbon Nanutube):

— Механические свойства: Легче алюминия в 6 раз и прочнее стали от 10~100 раз. Обладает высоким сопротивлением к физическому воздействию.
— Свойства электропроводимости: в 1000 раз выше чем у меди
— Теплопроводность: Эффект теплоотдачи в два раза выше чем у алмаза
— PTC свойство: При увеличении температуры происходит уменьшение тепловыделения «Положительный Температурный Коэффициент». CNT это основанный на карбоне материал, сопротивление которого увеличивается при увеличении температуры, что обеспечивает стабильность и электробезопасность при нагревании.
Что такое греющая пленка Marpe Black Heat CNT?

Это качественная энергосберегающая пленка, структура CNT карбона которой дает высокую стабильность, удобство, экологичность и экономичность в сравнении с другими аналогичными греющими пленками.
К примеру, использование такой нанотехнологичной продукции позволяет уменьшить энерго затраты на отопление до 60%.


В интернет-магазине РЕМОНТ 365 вы можете купить Сплошная инфракрасная плёнка Green Film PTC 1000 (Marpe) по цене 1 600.00 р. с доставкой по городу Воронеж или забрать его самостоятельно в магазине (самовывоз).

remont36.ru

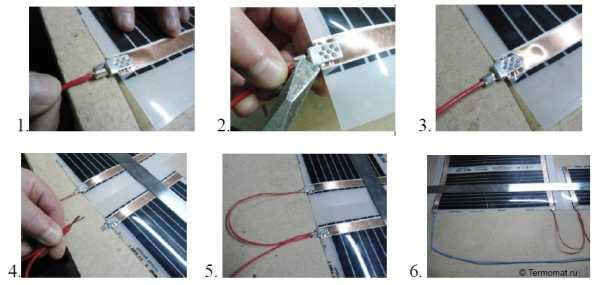

Монтаж инфракрасной пленки своими руками

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

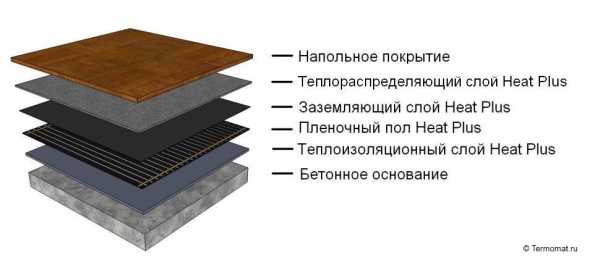

3.3. Установка экранирующего (заземляющего) слоя

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

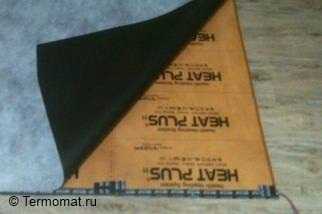

  • 3.3.1. Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку Heat Plus.
  • 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
  • 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их фиксирующим скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

  • 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
  • 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
  • 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
  • 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
  • Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
  • 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя

В качестве защитного теплораспределяющего слоя можно использовать OSB-плиту или листы фанеры. При монтаже инфракрасной пленки под мягкие напольные покрытия (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя является обязательным и достаточным условием.

  • 3.4.1. Разложите поверх нагревательной пленки листы защитного теплораспределяющего покрытия.
    Подгоните по размеру, обрезая лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
  • 3.4.2. Листы защитного покрытия должны располагаться встык.

3.5. Установка напольного покрытия

3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система пленочного  теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

effekt-energo.ru

Монтаж пленочного теплого пола

Видеоинструкция по монтажу теплого пола Heat Plus

1. Меры безопасности и предосторожности

  1. 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
  2. 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
  3. 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
  4. 1.4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
  5. 1.5 Запрещается эксплуатация системы без терморегулятора.
  6. 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
  7. 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
  8. 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!

2. Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

  1. 2.1. Определите место расположения терморегулятора.
  2. Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.

  3. 2.2. Определите конфигурацию зоны обогрева.
  4. 2.3. Составьте схему расположения греющих полос.
  5. Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

  6. 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.

Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.

Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).

Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.

Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!

3. Монтаж пленочного теплого пола

3.1. Установка теплоизоляции Heat Plus Hard Cover

  1. 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
  2. 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
  3. 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.

3.2. Установка инфракрасной пленки Heat Plus

Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!

  1. 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
  2. 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:

    Р полосы = Р пленки * ширину пленки * длину полосы

    R полосы = U / Р полосы

    Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м

    Р пол = 150 * 0,5 * 8 = 600 Вт

    R пол = 220 * 220 / 600 = 80 Ом

    Не продолжайте работ без первичного тестирования каждого элемента.

    Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

  3. 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.
  4. Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.

  5. 3.2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.
  6. Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.

  7. 3.2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.
  8. Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.

  9. 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.
  10. Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:
  1. 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
  2. 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
  3. 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.
  4. ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!

  5. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:
  1. 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
  2. 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
  3. 3.2.7.3. Припаяйте провод к шине.
  4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
  5. Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!

    Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

  1. 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
  2. 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
  3. 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.
  4. Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.

    Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

  5. 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
  6. 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
  7. 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
  8. 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
  9. Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.

  10. 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS

В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.

При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.

  1. 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.
  2. Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.

  3. 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.

3.5. Установка напольного покрытия

  1. 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.
  2. Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

    Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.

    При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

  3. 3.5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
  4. 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.

Гарантия

Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.

Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.

При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.

Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.

ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.

По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.

Смотрите также:

termomat.ru
