Как правильно построить мансардную крышу – Как сделать мансарду — от расчетов до отделки!

Когда возводится мансарда своими руками — этапы изготовления будут следующими:

1. Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
2. Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
3. Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
4. Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
5. На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
6. Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
7. На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
8. Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
9. Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
10. До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

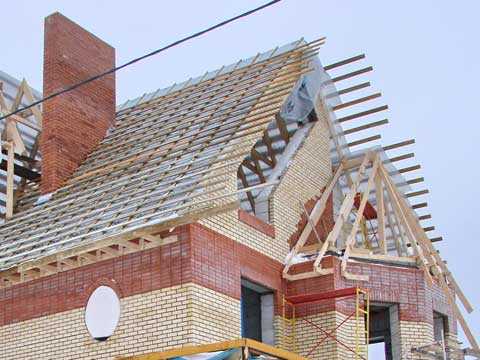

1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.

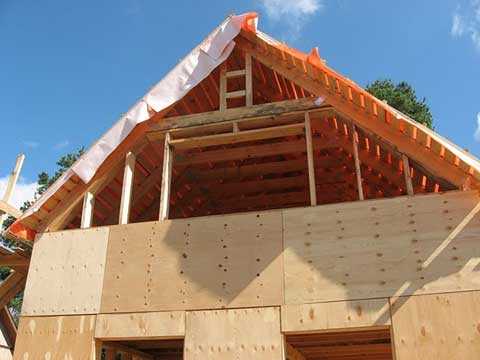

2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши

После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.

Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.

Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.

Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.

Как построить мансардную крышу: поэтапное строительство правильно

Мансардная крыша сегодня стала настолько привычной, что некоторые даже не подозревают о ее добрых французских корнях. Конечно, со временем, с появлением новых строительных и кровельных материалов технология сооружения мансардных этажей претерпела определенные изменения. Так что, тем более интересно, как построить мансардную крышу, чтобы она соответствовала веяниям времени и моде.

Если знать, как строить мансардную крышу и иметь некоторый опыт строительных работ ее можно возвести и самому. Как известно, постройка мансардной крыши выполняется только в двух вариантах: в холодном исполнении или летнем и утепленным или зимним.

Комбинировать эти варианты категорически запрещено, так как это может привести к разности температур на разных участках мансарды, что, в свою очередь, вызовет преждевременное разрушение силовых конструкций.

Как правильно построить мансардную крышу: основные правила ↑

При всем разнообразии конструкций крыш в технологиях их возведения есть много сходства, которые касаются в первую очередь этапов, обеспечивающих надежность и долговечность конструкции.

Поэтапное строительство: главные шаги ↑

Подготовительные работы: расчет крыши и выбор материала

Расчет крыши мансарды с учетом атмосферных нагрузок, ветровой и снеговой, в данном регионе обычно проводят при реконструкции чердака старого дома. В новом – мансарда заведомо включена в основной проект следовательно ее расчет, как правило, бывает уже произведен.

При выборе материала несущих конструкций крыши учитывается ширина пролетов и общая площадь кровли. Следует отметить, что в настоящее время для перекрытия больших пролетов (более 7 м) предпочтение отдается тонкостенному металлическому профилю, который крепят при помощи электродуговой сварки или болтов. Хотя нельзя, конечно, сказать, что деревянные стропильные системы утратили свою актуальность, учитывая их легкий вес и простоту соединения конструкций.

Если возводить мансардную крышу самому, то на этом этапе станет уже ясно сколько стоит построить данную крышу для вас.

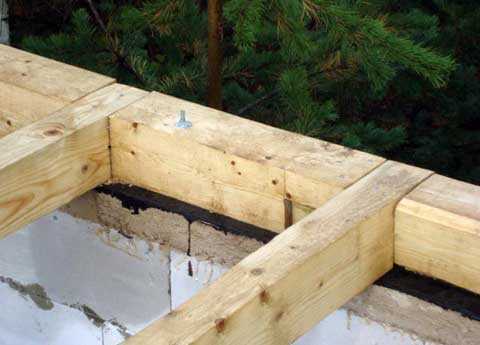

Монтаж мауэрлата – опоры всей конструкции крыши

Говорить о том, как построить мансардную крышу, и не отметить особую важность установки и монтажа мауэрлата было бы ошибочно. Это, пожалуй, самая ответственная операция, учитывая роль мауэрлата в конструкции крыши – это несущий элемент всей кровли, и именно к нему монтируется стропильная система.

Конструктивно мауэрлат – деревянная балка, которая жестко прикреплена к стене с помощью шпилек. Конечно, это не единственный способ крепления, но он считается самым популярным, благодаря простоте и надежности.

Крепежные шпильки по диаметру не должны превышать 10 мм. Их монтируют в несущую стену в четко просчитанных местах с учетом расположения стропильных ферм – ровно посередине.

В случае двухскатной крыши мауэрлат устанавливают на сторонах наклона скатов, а четырехскатной – по периметру здания.

Опорный брус обрабатывают защитными антисептическими составами и укладывают под него в два слоя гидроизолиоующий материал.

Сборка стропильных конструкций и установка

Сегодня строительный рынок предлагает уже готовые к использованию стропильные системы, которые были собраны в производственных условиях. Это, несомненно, очень положительно сказывается на процессе возведения кровли. Стропильные конструкции сначала собирают на земле, после чего подымают и крепят к мауэрлату при помощи саморезов, металлических кронштейнов или скоб. Установив вначале первую и последнюю стропильную систему, получают ориентир, который позволяет с высокой точностью выполнить монтаж остальных стропильных ферм.

Для усиления несущей конструкции используются дополнительные элементы типа стойки и затяжки. Горизонтальные затяжки рекомендуется устанавливать на высоте, которая хотя бы на 10 см выше предполагаемой высоты мансарды – это необходимо для крепления подвесного потолка. Дополнительные стойки, которые устанавливают под каждым стропилом, используют для каркаса боковых стен мансарды, поэтому их располагают в одну линию.

Установка обрешетки, опоры для кровельного материала

С наружной стороны на стропильную конструкцию устанавливают обрешетку из тонких досок. Кроме того, что на ней будет крепиться кровельный материал, обрешетка придает всей конструкции дополнительную жесткость. К стропильной системе обрешетку крепят при помощи саморезов или специальных гвоздей. Какой будет тип самой обрешетки зависит от выбранного кровельного материала. Мягкая кровля требует сплошной обрешетки с минимальными зазорами, а для жестких кровельных материалов допускается разреженная обрешетка с шириной шага соответствующей ширине доски.

Утепление и заключительное оформление мансарды

Чтобы создать в мансарде комфортный климат необходимо ее должным образом утеплить, так как основным источником потери тепла является подкровельное пространство. Эффективного утепления добиваются с помощью кровельного пирога, состоящего из определенного количества слоев: паро-, гидро-, теплоизоляции. Именно от его качества зависит насколько герметичной окажется кровля, а значит, и сохранность потолков и гипсокартонных перегородок мансардного этажа.

Утепление мансардной крыши лишь на первый взгляд может показаться сложным – главное здесь точно знать, какие материалы нужны и как их установить.

Поскольку пространство между стропилами после теплоизоляционных работ будет заполнено утеплителем перед их началом проводят тщательную обработку деревянных элементов антисептиком .

© 2019 stylekrov.ru

stylekrov.ru

дизайн-проект + этапы монтажа стропильной системы

Мансарда – это жилое помещение, расположенное непосредственно под кровлей. Затраты на ее возведение значительно ниже, чем требуется для строительства полноценного этажа. Мансарда позволяет существенно увеличить площадь жилой зоны без серьезных изменений конструкции дома, что особенно важно при увеличении численности семьи. Но мансарды устраивают и во вновь возводимых коттеджах: там устраивают бильярдные, комнаты для гостей и спальни. Поэтому, многих интересует вопрос о том, как построить крышу с мансардой.

Множество различных источников информации предлагает ознакомиться с тем, как правильно построить мансардную крышу. Необходимые сведения можно почерпнуть в прессе, но особенно полезен в этом Интернет: достаточно набрать в строке поиска любого браузера «мансардная крыша своими руками видео» и можно будет не только прочитать, но и посмотреть об этом интересные сюжеты. Попробуем дополнить эти источники и по-своему рассказать о том, как создается крыша мансардного типа своими руками.

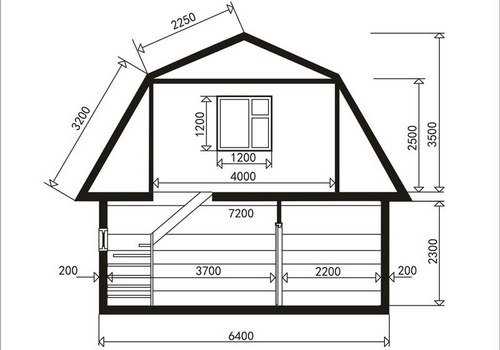

Строительство мансардной крыши начинать надо с проектирования и расчета конфигурации перекрытия. Уклон скатов определяет, какой будет полезная площадь подкровельного помещения. Стены комнаты могут быть и вертикальными, и наклонными. Как сделать мансардную крышу, чтобы получить оптимальный результат при наименьших вложениях? Практика показывает, что более подходящей в данном случае является двускатная, у которой оба ската имеют излом посередине. Такая крыша имеет четыре грани, а под нею образуется просторное помещение.

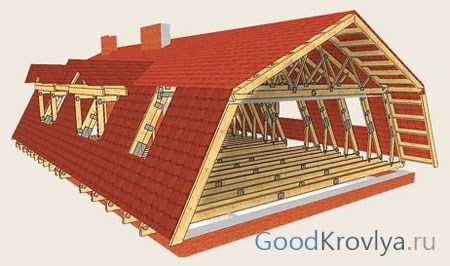

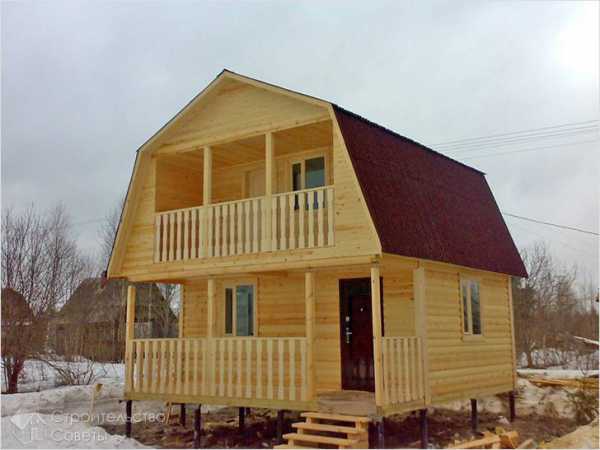

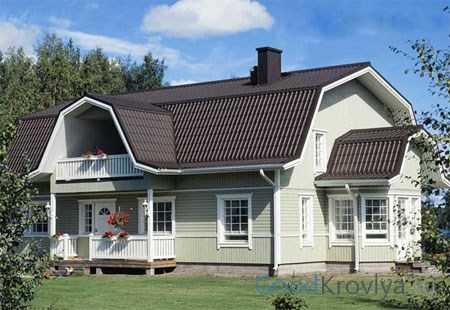

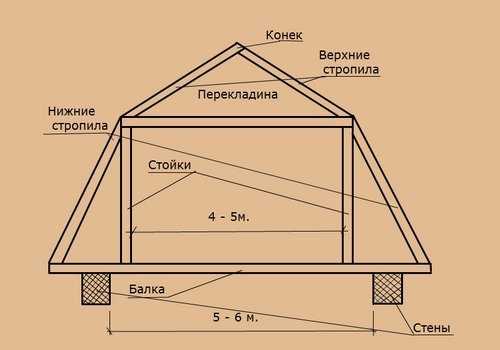

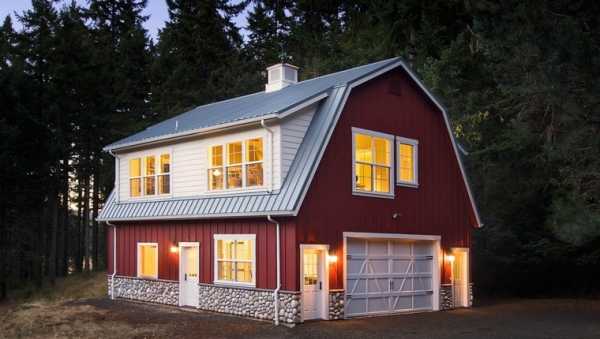

Двускатная ломаная крыша является оптимальным решением для устройства мансарды

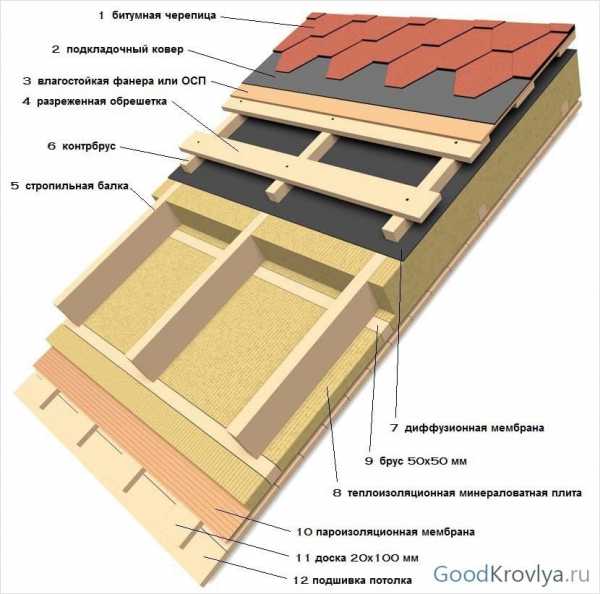

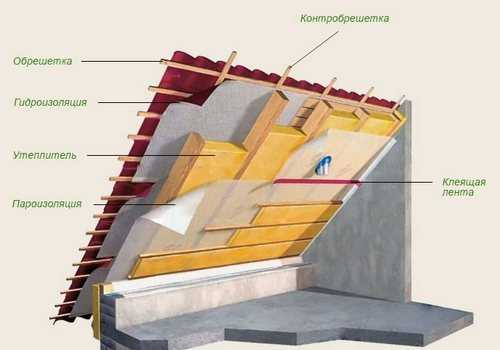

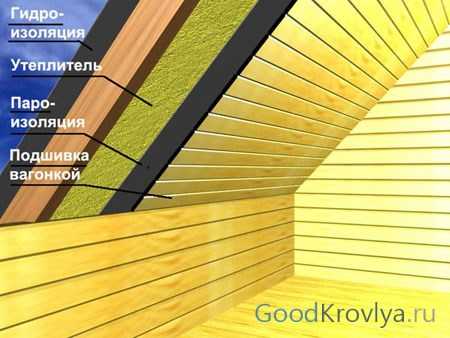

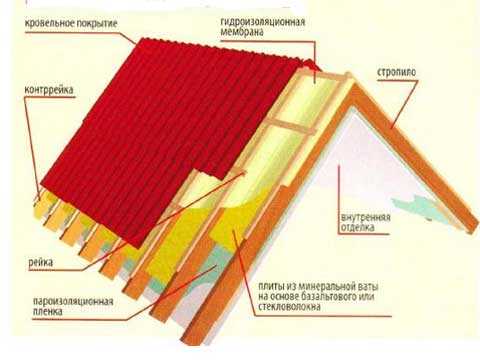

Кровля мансардной крыши представляет собой многослойный «пирог», состоящий из кровельного материала, обрешетки, гидроизоляционной пленки, стропильной системы, вентиляционных зазоров, слоя теплоизоляции, потолочных реек, пароизоляции и отделочного материала.

Стропила и обрешетку, то есть каркас мансарды, делают из древесины сосны (бревен, брусьев и досок). Изъянов на ней быть не должно: «синюшность», трещины, сучки, гниль и поражение насекомыми-точильщиками станет причиной уменьшения срока службы крыши.

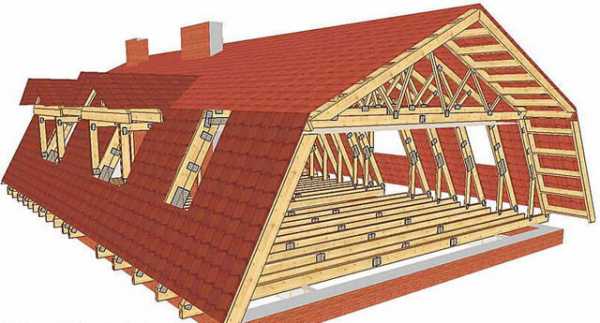

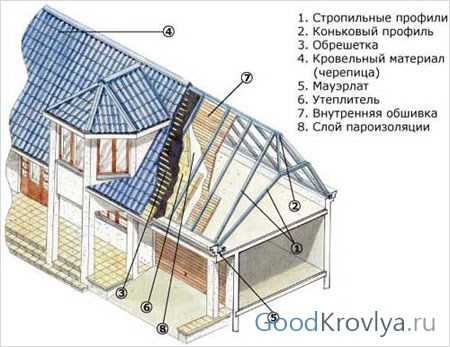

Конструкция мансардной крыши

В качестве кровельного материала можно использовать любой, но следует иметь в виду, что металлочерепица обладает наименьшей звукоизоляцией и худшими показателями по теплопроводности. Поэтому для сооружения мансардной крыши необходимо особенно ответственно подходить к выбору утеплителя.

Чаще всего используют плиты из минеральной ваты высокой плотности, при этом толщина этого слоя должна быть не менее 200 мм. В качестве гидроизоляционной пленки можно использовать полиэтиленовую, толщиной не менее 0,5 мм. Пароизоляционная пленка должна быть перфорированной.

Кровля выполняется в виде слоеного пирога, при этом выбору утеплителя уделяется особое внимание

Мансардная крыша строится в несколько этапов, главным из которых является сборка стропильной системы. Порядок работы такой:

• монтаж мауэрлата;
• сборка и установка стропильной системы;
• монтаж деталей для дополнительного укрепления;
• создание обрешетки.

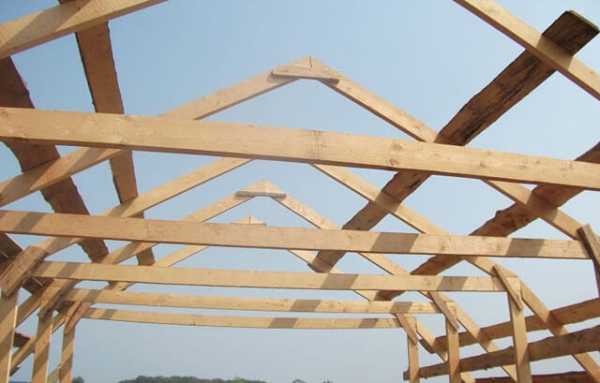

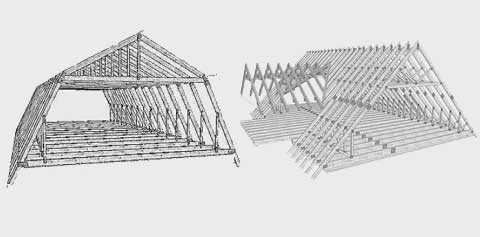

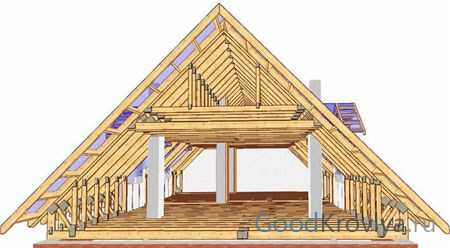

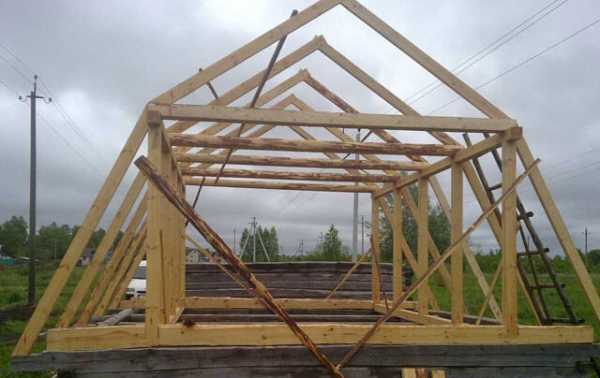

Стропила образуют скелет крыши, на котором будут держаться все образующие ее материалы. Стропильная ферма – это жесткая конструкция, которую можно приобрести в собранном виде или собрать самостоятельно. Монтаж стропильной системы мансардной крыши начинается со складывания ее шаблона на земле: это облегчит изготовление всех деталей, которые также на земле должны быть собраны и только потом подняты наверх.

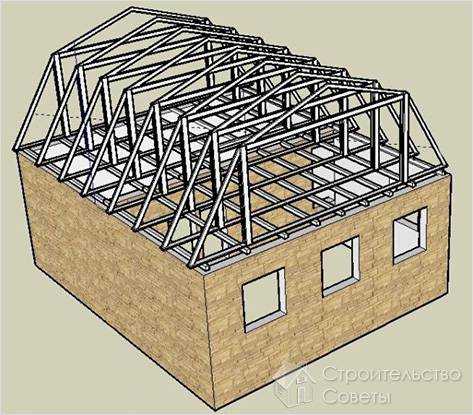

Установка стропильных ферм мансардной крыши выполняется после их сборки на земле

Стропильные фермы в некоторых случаях собирают на срубе дома, но тогда необходимо установить леса внутри дома для того, чтобы было удобно работать. Оптимальный угол наклона стропил, если изломы все же решено не делать, лежит в пределах 45-60 градусов. Уменьшение угла отрицательно скажется на полезной площади помещения, а увеличение приведет к большой парусности кровли, которая станет уязвимой перед сильными порывами ветра. Теперь расскажем, как правильно сделать мансардную крышу.

После сооружения мансардной системы и установки дополнительных крепежей выполняется монтаж обрешетки. Ее шаг выбирается в зависимости от используемого кровельного материала и уклона скатов. В случае использования мягкой черепицы или рулонных кровельных материалов поверх лаг укладывают листы влагостойкой фанеры или плиты OSB.

Следующий этап – монтаж кровельного материала, коньковых деталей, системы отвода дождевой и талой воды. После этого настилается гидроизоляционная пленка, укладывается утеплитель, пароизоляция и, наконец, отделочный материал.

Для увеличения жилого помещения мансарды при проектировании ставку делают на двухскатную ломаную крышу

Как построить мансардную крышу, если прочность межэтажного перекрытия не внушает доверия? Стоит обратить внимание на его конструкцию. Ведь оно должно будет выдерживать значительные нагрузки: вес мебели и людей, находящихся в помещении. Пол мансардного помещения необходимо создавать ровным и прочным.

Чаще всего расстояние между деревянными балками перекрытия, которое изначально не было предназначено для выполнения функции пола, примерно равно 80 см и больше. Это не приемлемо в нашем случае: необходимо укрепить перекрытие, чтобы сделать его более жестким. Монтаж нового перекрытия не всегда возможен, особенно если на нижнем уровне живут люди. Поэтому следует разобрать пол чердака и поперек черновых досок укрепить дополнительные лаги. После этого доски чистового пола нужно уложить вновь. В результате получится межэтажное перекрытие, способное выдержать возросшие нагрузки.

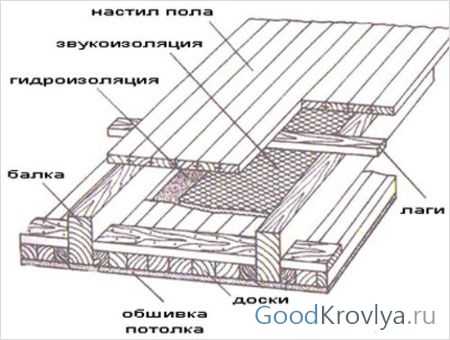

Межэтажное перекрытие укрепляют укладкой дополнительных лаг

Стоит обратить особое внимание на выбор места для мансардной лестницы. Люк на чердак находится не всегда там, где следовало бы его разместить. Лестница не должна мешать движению на нижнем этаже, площадь под нею должно использоваться рационально, а главное – лестница должна быть удобной.

Это важно знать: Все деревянные детали кровли нуждаются в защите. Обработка специальными средствами (антисептиками и антипиренами) обязательна. Антисептики предохранят древесину от загнивания в случае попадания на нее влаги в результате протечки или образования конденсата, а антипиренами обрабатываются части кровли, соседствующие с печными трубами.

Монтаж электропроводки в мансардном помещении требует особого подхода. Следует не допускать скруток в стенах, распределительные коробки лучше установить на нижнем этаже. Для большей безопасности кабель следует использовать с двойной изоляцией, медными жилами, сечение которых – не менее 2,5 мм². Кроме того, лучше проводку уложить в металлические гофрированные трубы.

В случае строительства жилой мансарды, необходимо более тщательно подойти к формированию кровельного пирога с утеплителем, чем при устройстве простого холодного чердака

Очень важно качественно утеплить мансарду: это помещение теряет тепло зимой и нагревается летом гораздо интенсивнее других частей дома. Выбирать необходимо качественный теплоизоляционный материал с высокой плотностью. Толщина его слоя должна быть правильно рассчитана, учитывая особенности местного климата.

Окна в этом помещении можно установить во фронтонах: это будет проще и дешевле другого способа, предусматривающего их монтаж в плоскости скатов крыши. Также для установки вертикальных окон устраивают «скворечники». В наклонных частях устанавливаются специальные, так называемые мансардные окна. Они пропускают гораздо больше света, чем более привычные, вертикальные. Продаются они в готовом виде, в комплекте с откосами, рольставнями и деталями, необходимыми для монтажа. При установке таких окон ошибки могут привести к утрате герметичности.

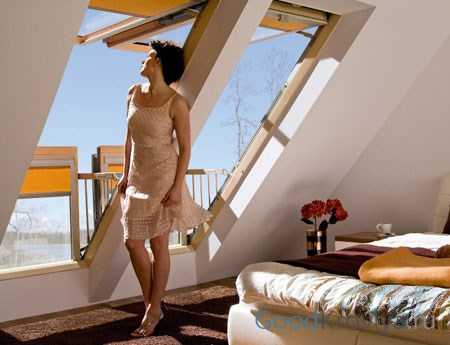

Мансардные окна значительно улучшают естественное освещение

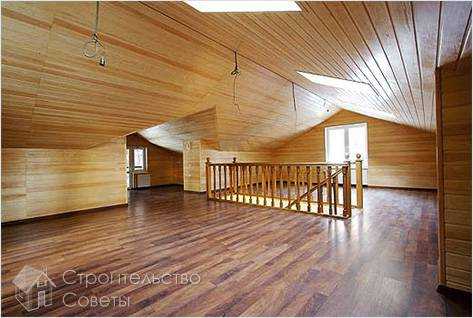

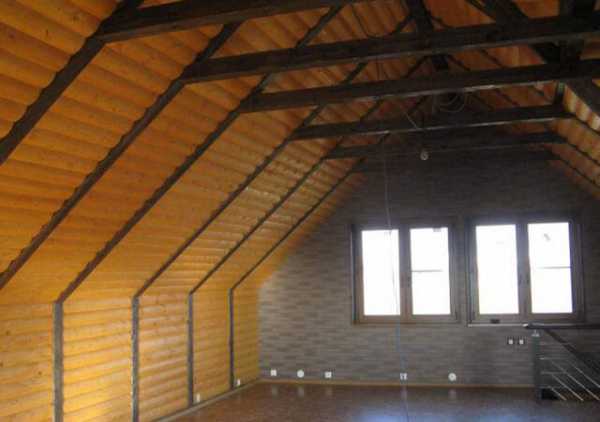

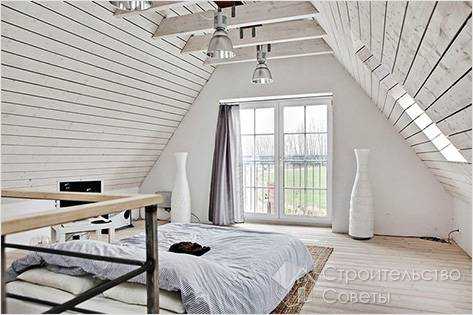

Отделывать мансарду можно с помощью привычных материалов: гипсокартона, вагонки, ДСП, ДВП и так далее. Можно применять оклейку поверхностей обоями, окрашивать их. Трудности могут возникнуть разве что с керамической плиткой: ее трудно наклеить на наклонную поверхность, а кроме того – она тяжела, а лишний вес в данном случае не желателен. При внутренней отделке приходится учитывать особенность конструкции потолка. Чаще всего его создают из тех же материалов, что и стены. Освещение создают при помощи припотолочных люстр или встраиваемых светильников.

Обустройство мансарды в эко-стиле: видео-идея

Наклонные стены и скошенный потолок несколько ограничивают варианты расстановки мебели. Возле наклонных стен устанавливают кровати и невысокие тумбочки. Высокие шкафы можно разместить возле фронтонов. Мебели не должно быть слишком много: это помещение не следует загромождать лишними предметами.

Двухскатная конструкция крыши является самой простой и наиболее удобной для планировки помещений на мансарде

Крыша мансардного типа своими руками – дело, которое под силу далеко не всем. Необходимо использование грузоподъемной техники при монтаже стропильной системы, а кроме того – следует применять сложные расчеты для правильного устройства мансарды. Лучше доверить выполнение этой работы профессионалам: в этом случае не будет допущено грубых ошибок и мансарда станет самым уютным помещением в вашем доме.

goodkrovlya.com

Как правильно сделать мансардную крышу

Малозатратный и не связанный с документальной волокитой способ получить в доме дополнительные жилплощади – это обустройство мансарды. Если вы хотите это сделать самостоятельно, то некоторые этапы этого сложного и не быстрого процесса можно перепоручить профессионалам, а что-то – в целях экономии – сделать самим. Если же чердак достаточно просторный для мансарды, то можно сделать всё и своими руками, однако, если мансарда планируется утеплённая, то её надо делать с вентилируемой кровлей, а для этого, возможно её придётся перекладывать, пусть даже и из того же материала. Ведь вентилируемая крыша подразумевает зазор между стропильной системой, покрытой пароизоляцией, и самой же кровлей.

Что можно поместить на мансарде

Использовать мансарду, если нет дефицита жилых комнат в доме, можно под спортзал или игротеку для детей. Можно сделать там рабочий кабинет или гостевую комнату. А если в крыше будет много окон, то здесь самое место зимнему саду. Да и сама мансардная крыша смотрится намного красивее обычной – без окон, выносов или эркеров.

Этапы возведения мансардной крыши

Этапы монтажа мансардных крыш будут такими же, как и у обычных утеплённых крыш:

• 1. Расчёт стропильной системы.
• 2. Установка основания: мауэрлата, лежней, подстропильных балок.
• 3. Монтаж стоек и стропил.
• 4. Строительство фронтонов.
• 5. Устройство оконных проёмов.
• 6. Укладка гидроизоляции.
• 7. Установка контробрешётки.
• 8. Монтаж обрешётки.
• 9. Кровельные работы.

Составление проекта

Мансарду невозможно построить правильно, если не будет создан изначально её проект, в котором содержится полный расчёт стропильной системы, как её геометрии, так и всех нагрузок, которые претерпевает всё здание от мансарды, и собственно мансарда от кровли и т.д. Если что-то насчитать неправильно, то потом придется всё переделывать, а это – лишние затраты времени и материальных средств. И это касается не только прочностных параметров мансарды, но и строгого соответствия проекта СНиПам. Ведь какая-нибудь комиссия может посчитать помещение не за мансарду, а за полноценный этаж, даже если часть помещения будет находиться под наклонными стенами. Оказывается, высота прямых стен не должна превышать 1,5 м, чтобы помещение можно было позиционировать как мансарду. Однако проектировщики об этом забывают, и у них линия пересечения фасада и наклонной крыши получается несколько выше. И из-за этих сантиметров вас могут заставить демонтировать помещение. Хотя бы один из скатов крыши должен быть частью стены мансарды.

Помимо самой геометрии помещения в проекте надо учитывать:

• — инженерные системы, которые должны работать в связке с системами нижних этажей;
• — обоснованный выбор материалов каркаса, утепления, кровли и отделки, которые не должны быть слишком тяжелы для стен и фундамента, но должны надёжно противостоять холоду, ветру и осадкам.

Иногда допускается и строительство двухуровневых мансард, если крыша имеет ломаную конструкцию или острый угол скатов. Тогда ни один из этих уровней не попадёт под определение «этаж».

Чем сложнее проект, тем больше нужды в привлечении для этих работ проектировщика-профессионала.

Монтаж стропильных конструкций

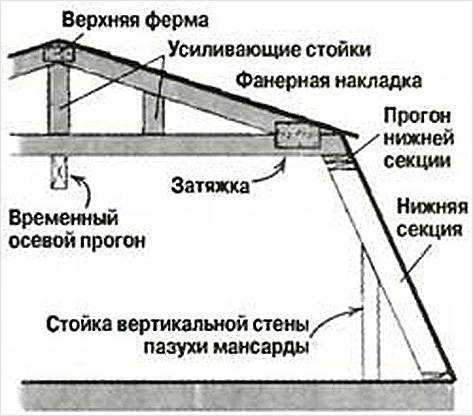

Каркас крыши, заключающей в себе мансарду, – это стропильная система. Основные её части – стропила. Их делают из лёгкого материала – дерева. Обычно это хвойные породы, среди которых предпочтительнее выбирать лиственницу – дерево, которое не гниёт. Если нет возможности купить такой лес, то надо остановиться на сосне. Современные пропитки позволят и этой древесине противостоять вредителям. Это септики-антипирены, которые делают дерево материалом, не поддерживающим горение, а также защищают его от грибка и плесени. Важно выбирать сухой брус или доску, влажность которой максимум может составлять 22%. Это гарантия того, что стропила не рассохнутся и их не поведёт.

Стропила, в зависимости от конструкции крыши могут быть:

• — наслонными;
• — висячими.

При первом варианте они опираются непосредственно на несущую стену через мауэрлат. Второй конец стропила упирается в прогон или стойку. Если стропила висячие, то они опираются в месте подхода к коньку друг на друга. Иногда стропила выходят за пределы стен, образуя карнизный свес. Тогда на мауэрлат могут опираться стойки, а сами стропила – на них.

Промежуточные стойки, которые служат стенами комнаты, ставят на деревянные перекрытия. Если же перекрытия железобетонные, то место, куда можно установить стойки, выбирается произвольно.

Начинают монтаж стропильных конструкций с брусьев, которые связывают крышу и стены. Их называют мауэрлатами. Чтобы мауэрлат можно было крепить прочнее, в стенах заделывают арматуру в виде шпилек или покрытых антисептиком шкантов. Это обеспечивает надёжность крепления и прочность постройки в целом. Если стены выполнены из пенобетона, камня или кирпича, то между ними мауэрлатом надо проложить гидроизоляцию, точно так же, как сруб изолируют от бетонного фундамента. Но когда стены представляют собой сруб, то их не нужно изолировать от деревянных конструкций крыши. Можно монтировать мауэрлат к верхнему венцу, а к нему – стропила.

Чтобы стропила не прогибались, то их укрепляют дополнительными балками. Висячие стропила удастся распереть только ригелем, тогда как наслонные стропила подпирают подкосами, идущими от центральных стоек перпендикулярно стропильным ногам. Стойки, в свою очередь опираются на аналог мауэрлата, но который находится посередине дома, – лежень. Верхняя часть стоек упирается в прогон, который проходит под коньком, в отличие от конькового бруса, который накладывается сверху стропильной системы и применяется не во всех конструкциях крыш.

При сложных формах крыш, например, дугообразных, часть стропильной системы может быть выполнена из металлического профиля. При этом обязаны быть продуманы все тепловые расширения дерева и металла в месте их соприкосновения и заложены конструктивные элементы, которые могли бы компенсировать эту разницу. Места стыков металла и дерева тоже должны быть изолированы водонепроницаемым материалом друг от друга.

Как утеплить мансарду?

Если уже набита обрешётка или установлена кровля, то надо подвести под неё пароизоляционную плёнку, в функции которой входит и гидроизоляция, и отвод пара из утеплителя. Полноценно отвести пар получится, если кровля вентилируемая. Для этого достаточно бывает выдержать зазор в 2,5–5 см от кровли до плёнки. Если получится так, что кровельный материал протечёт, влага не должна проникать в маты утеплителя, дабы в них не появились грибки и плесень, а также не образовались мостики холода.

Этот слой парозащиты или гидроизоляции надо протащить над стропилами, а потом уложить сами маты утеплителя. Они состоят из минеральной ваты, и их удобно бывает затолкать враспор между стропилами. Для этого надо подобрать их размер. Когда процедура будет завершена, для верности можно положить ещё один слой утеплителя, перекрывающий стропила. Швы между матами должны получиться вразбежку. Удерживать этот слой будут металлические профили, из которых придётся собрать каркас. Но перед тем, как зашивать утеплитель фанерой гипсокартоном, нужно проложить ещё слой парозоляции из мембранной плёнки. Она пропускает наружу пар, но не пропускает влагу. На этот раз плёнку надо повернуть так, чтобы она пропускала пар со стороны матов, но не пускала его к ним. Для этого шершавая сторона должна смотреть в сторону матов.

Последний внутренний слой – это фанера или гипсокартон. На него накладывается финишная отделка – жидкие или бумажные обои, вагонка, штукатурка и т.д.

Окна на мансардах

Окна на мансардах могут быть смонтированы двумя способами:

• — в скатах непосредственно;
• — в выносах.

Окна в выносах стоят вертикально, помещение при этом получается необычным, но и более сложным по геометрии. Выносы должны быть изначально запроектированы, так как под них нужна своя стропильная система. Сложнее будет и проект, и его реализация, зато на самих окнах можно сэкономить и не опасаться, что они протекут.

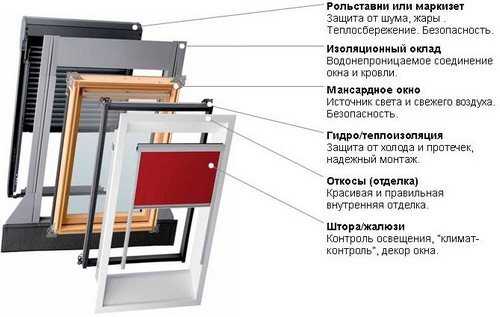

Наклонные окна монтируются в скаты, и это должны быть специальные мансардные окна, которые выдерживают и нагрузку от снега, и не пропускают влагу. Такие окна дороже и устанавливать их могут специалисты. Зато в ясную погоду в них видно облака или звёзды.

postroy-dom.com

Как построить мансардную крышу — мансарда своими руками (+фото)

Если вы решили заняться строительством собственного загородного дома, возьмите себе на заметку то, что обустройство мансардной крыши позволит вам с минимальными затратами увеличить жилую площадь. Перед тем как построить мансардную крышу своими руками, рекомендуем ознакомиться с данной статьей.

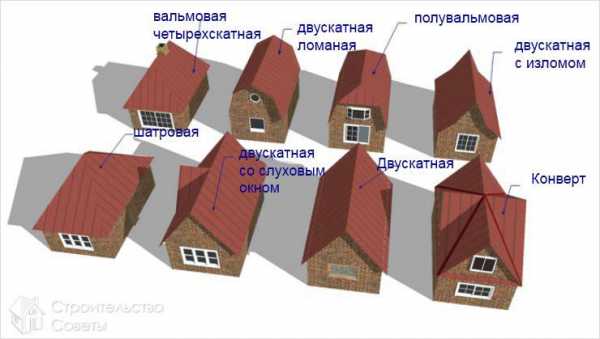

Мансарду можно обустроить в домах, которые используют следующие виды крыши:

• Односкатная. Данный вид является самым простым по конструкции, но из-за малой полезной площади он наименее удобен для обустройства мансарды.
• Двускатная. Данный вид более сложный по конструкции, но благодаря высокой жесткости и надежности он является самым распространенным для обустройства мансарды.

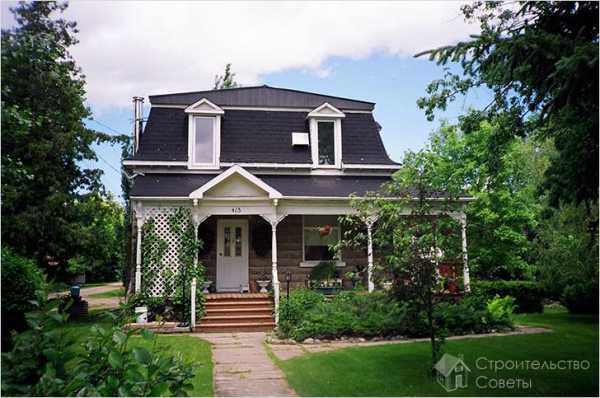

• Ломанные. Являются разновидностью двускатных крыш, но имеют с каждой стороны два ломаных ската. По полученной жилой площади помещения являются наиболее эффективным видом.
• Вальмовые и полувальмовые. Данный вид имеет четыре ската. Площадь мансард, оборудованных на этих крышах меньше чем у двускатных, но больше чем у односкатных крыш.
• Шатровые. Бывают пирамидальными, купольными или коническими. Из-за сложности изготовления, мансарда в шатровых крышах выполняется достаточно редко.

После выбора конструкции, которая будет удовлетворять вашим запросам, можно приступать к выбору кровельного материала и этапу проектирования.

Выбор кровельного материала

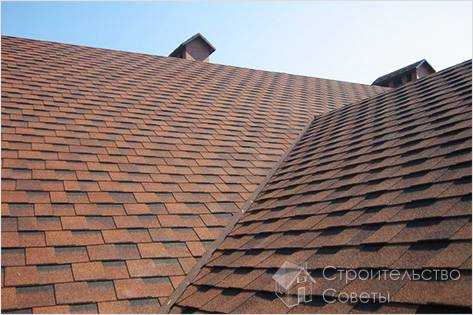

В качестве кровельного материала стоит обратить внимание на битумную черепицу или металлочерепицу, поскольку она обладает следующими достоинствами:

• небольшой вес;
• достаточно простой монтаж;
• внешняя привлекательность;
• богатая цветовая гамма;
• негорючесть;
• высокая прочность;
• долговечность.

Проектирование

На данном этапе вам нужно произвести расчет конструкции стропильной системы, кроме этого важно уже определиться с типами используемых окон (вертикальными или наклонными) и вариантом входа в мансардное помещение.

Также осуществите подбор кровельных материалов, сочетающихся с основой здания, примите решения по теплозащите, гидроизоляции, герметизации и пароизоляции, разработайте подробные чертежи и составьте спецификацию. При выборе материалов следует учитывать их вес. Предпочтение стоит отдавать более легким материалам, так как это упростит транспортировку и значительно уменьшит нагрузку на здание.

Строительство кровли

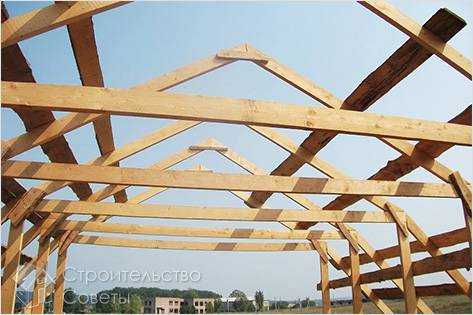

Первым делом, на основании проекта, нужно выполнить прочную стропильную систему. Учтите, что для домов из бруса, верхние венцы сруба будут служить основанием для монтажа стропильной системы. А для домов из кирпича или бетонных блоков, для получения прочной и ровной основы под стропильную систему, как правило, устраивают армированный железобетонный пояс. В железобетонный пояс закладывают оцинкованные шпильки для последующего насаживания на них мауэрлата, который и будет нести всю нагрузку от смонтированных стропил, обрешетки и самого «кровельного пирога».

После установки мауэрлата на двойной слой гидроизоляции и его закрепления, производится монтаж стропильной системы. Вначале изготавливается образец-шаблон стропильной деревянной фермы (из сухой хвойной доски 50х150мм), по которой на земле будут изготавливаться все остальные фермы. Монтирование стропильных ферм к мауэрлату производится с помощью шпилек, скоб и кронштейнов на саморезах, начиная с крайних ферм. При этом между коньками установленных крайних ферм, натягивается нитевой уровень, по которому производится монтаж остальных ферм. Далее производится установка дополнительных ребер жесткости, окон и монтирование основы непосредственно для мансардного помещения.

На следующем этапе работ с внутренней (нижней) стороны стропил крепится слой пароизоляции, между стропилами производится укладка утеплителя и поверх утеплителя монтируется гидроизоляционный слой. Далее уже можно приступать к монтажу обрешетки. Для мягкой черепицы и металлочерепицы используется сплошная обрешетка, изготавливаемая из шпунтованных, обработанных антисептиком досок (иногда применяют влагостойкую фанеру). Сплошная обрешетка устанавливается на разреженную обрешетку с шагом 30 см. В итоге получается двойная обрешетка. В завершении монтируется кровельный материал (согласно инструкции изготовителя).

Выбор утеплителя

Чтобы помещения в мансардной крыше получились теплыми, используют следующие утеплители:

• пенополистирольные материалы;

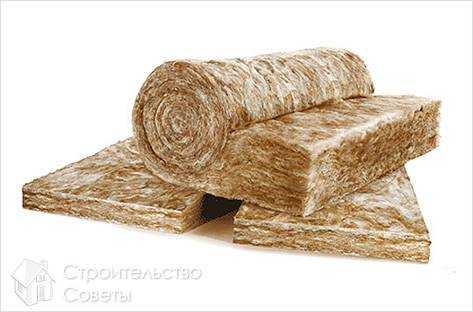

• минеральную вату;
• стекловату.

Наиболее предпочтительным для утепления является использование материалов, изготовленных из минеральной ваты, поскольку они отлично прилегают к конструкции из стропил, благодаря чему не создаются мостики холода, в которых неизбежно образуется конденсат.

Изготовление мансардной крыши является достаточно сложной задачей и если у вас недостаточно опыта, то лучше привлечь специалистов для выполнения данного вида работ.
