Вязкость в din водоэмульсионной краски – Вязкость водоэмульсионной краски в din для краскопульта

Содержание

Краска для краскопульта: как разбавлять и выбирать

Общий успех покраски, выраженный в равномерности нанесенного слоя, во многом зависит от консистенции распыляемого лакокрасочного материала. Именно вязкость смеси будет влиять на работу краскопульта и внешний вид созданного им покрытия. Чтобы не допустить дефектов или проблем в работе с инструментом, мы создали подробный и максимально краткий ликбез, где популярным языком объяснили наиболее важные нюансы по выбору и подготовке краски к распылению.

Зачем разбавлять краску

Как известно, диаметры сопел краскопультов могут существенно различаться и варьироваться в пределах: от 0.1 до 4 мм. И это мы ещё не берем в расчет картушные пистолеты, которые тоже входят в эту группу инструментов. Рассудив логически, становиться ясно, что аэрограф с дюзой в 0.1 мм, явно не сможет активно выплевывать густую эмаль, а потребует смесь максимально жидкой консистенции. При этом, если такую “крашеную водичку” залить в бачок краскопульта с дюзой в 4 мм, то при работе он будет разбивать её на очень крупные капли, которые начнут образовывать подтеки на поверхности. Исходя из этого, прежде чем разбираться, как развести краску для краскопульта в домашних условиях, следует четко определить, какого диаметра сопло установлено на Вашем инструменте.

Теперь коротко по пунктам, что нам дает разбавление краски перед распылением:

Равномерность покрытия зависит от величины частиц, на которые разбивается краска вылетая из сопла. При оптимальной вязкости, нанесенное покрытие будет максимально однородным.
Если состав имеет слишком высокий коэффициент вязкости для отдельно взятого краскопульта, то распыление будет неравномерным. Слишком густой состав, может вовсе забить сопло, прекратив работу инструмента.
Смесь жидкой консистенции, будет создавать постоянные подтеки, при распылении из сопла большого диаметра. При этом, краска с низкой вязкостью, наноситься очень тонким слоем, который не подходит для большинства хозяйственных нужд или покраски авто. Для получения покраски достойного качества, такой материал придется распылять в несколько слоев.
Правильная подготовка краски для краскопульта, дает максимальную эффективность, выраженную не только в качестве работы, но и в производительности инструмента. Если пульверизатор оснащен подходящим для данной вязкости соплом, но не обладает достаточной мощностью для распыления густого состава, легкое разбавление может существенно разгрузить инструмент. К данному моменту следует подходить разумно, и делать разведение максимально аккуратно.

Разновидности красок

Принцип действия краскопульта, позволяет ему распылять совершенно любые текучие материалы. На сегодняшний день на рынке представлены десятки производителей красок с тысячами всевозможных вариантов смесей. Разбирать каждый продукт в отдельности нецелесообразно, но мы расскажем о 5-ти основных группах, от которых идут все возможные производные.

Алкидные эмали. Создаются на основе лака в смеси с различными растворителями, наполнителями и цветными пигментами. Широко применяется для покрытия дерева, металла и даже бетона. В качестве разбавителя алкидной эмали, зачастую используется уайт-спирит.

Акриловые краски. Имеют в основе полимеры сложных эфиров. Наиболее часто применяются в живописи. В качестве материала в отделочных работах, могут наноситься на дерево, металл и штукатурку. Разбавляются обычной или дистиллированной водой комнатной температуры.

Водоэмульсионные краски. Как и акриловые, производятся на основе полимеров, смешанных с водой и красящими пигментами. Невероятно популярны в строительных и отделочных работах, как наиболее дешевый и практичный материал. Все водно-дисперсные краски, можно разбавить обычной, чистой водой.

Масляные краски. Представляют комбинацию неорганических красителей с наполнителями, смешанных в олифах или растительных маслах. Имеют высокую токсичность, но очень яркий оттенок. К примеру: отличная краска по металлу для краскопульта, имеет в составе свинцовый сурик. Масляные краски широко применяются на производствах, при работе с металлом или пластиком. Разбавляются уайт-спиритом, пененом, скипидаром и прочими растворителями.

Нитроэмали. Изготавливаются на основе нитроцеллюлозного лака в смеси с неорганическими пигментами. Широко используется при работе с металлом, зачастую в покраске кузовов авто. Выбирая краскопульт для краски по металлу, из которого будет распыляться нитроэмаль, обязательно следует рассматривать инструменты только с металлическим корпусом. Разбавлять данный тип краски, можно уайт-спиритом, растворителем 646 или специальным составом, рекомендуемым производителем.

Вся вышеприведенная краска для краскопульта имеет определенные показатели сочетания с тем или иным материалом поверхности. Выделим некий ориентир для самых распространенных областей применения.

Бетон, шпатлевка, штукатурка: водоэмульсионные, акриловые, масляные краски.
Древесина: алкидные, акриловые и водоэмульсионные.
Металл: нитроэмали, масляные краски и алкидные эмали.
Стекло: акриловые и масляные.

Определение вязкости

Консистенция вещества, может быть очень приблизительной, особенно при её определении “на глаз”, без использования специального оборудования, и тем более, опыта. Конечно, всегда можно сослаться на текучесть тех или иных распространенных жидкостей (масло, кефир, шампунь), но точных показателей таки способом добиться никогда не получиться. А именно основой бесперебойного качества работы, является умение установить точную вязкость краски для краскопульта. Определение вязкости краски осуществляется нехитрым прибором – вискозиметром, а полученные данные исчисляются в единицах измерения DIN или секундах (в отечественных моделях).
Устройство вискозиметра предельно просто и заключается в емкости на 100 мл с отверстием на 4, 6 или 8 мм и держателя, который может быть съемным. Бюджетные модели выполняются из пластика, а более профессиональные из полированного металла. Как пользоваться вискозиметром для измерения вязкости краски, расскажем по пунктам:

Набираем полную емкость краской, предварительно заткнув пальцем нижнее отверстие устройства.
Берем секундомер и запускаем, одновременно убирая палец, открывая тем самым путь для вытекания смеси.
Когда емкость полностью опустеет (капли не в счет), останавливаем секундомер и записываем/запоминаем время.
Полученные данные сверяем с таблицей, идущей в комплекте с вискозиметром, и определяем вязкость нашей краски в DIN.

Средние показатели при отверстии в 4 мм:

Алкидные эмали и нитроэмали – 15-22 сек.
Акриловые краски – 14-20 сек.
Водоэмульсионные краски – 18-26 сек.
Масляные краски – 15-22 сек.
Вода – 13 сек.

Важно заметить, что измерение следует проводить при температуре 20-22°C. В холоде краска густеет, а в тепле, наоборот, становиться более жидкой.

Наглядный процесс обращения с вискозиметром, с комментариями, продемонстрирован в нижеприведенном видеоролике.

Чем разбавлять

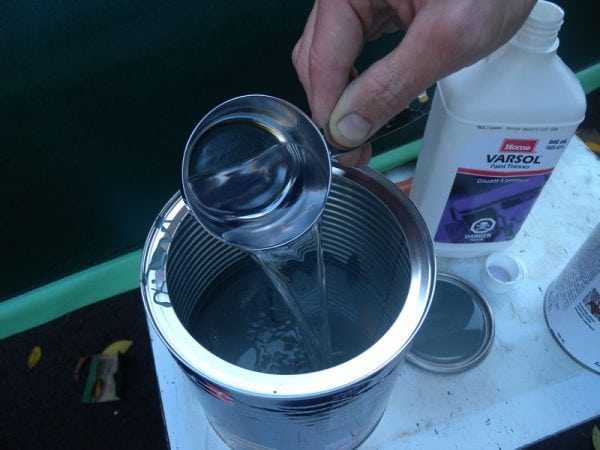

Однородность готовой к нанесению смеси, во многом зависит от используемого в разбавлении компонента. Перед тем, как разводить краску для краскопульта, стоит ознакомиться с рекомендациями производителя на упаковке, так как каждый лакокрасочный материал имеет свой уникальный состав. К сожалению, универсального средства для разведения краски не бывает, и хоть мы знаем такие знаменитые растворители, как 646 или уайт-спирит, они подходят далеко не ко всем лакокрасочным смесям. К примеру, акрил-уретановую краску, лучше всего разбавлять растворителем Р-12, а если использовать ранее указанные средства, можно сжечь красящий пигмент.

Применять универсальные растворители, можно лишь в том случае, когда Вы не знаете название краски и наливаете её из безымянной канистры. Или же, если требования к качеству максимально низкие. В остальных случая следует придерживаться рекомендациям на упаковке конкретной смеси или на официальном сайте производителя.

При выборе растворителя/разбавителя необходимо учитывать и температуру помещения, в котором будет производиться покраска, или погоду, если красить будете на улице. По температурным условиям, растворители можно разделить на 3 группы:

Медленные. Используются для покраски при температуре выше 25°C.
Нормальные. В диапазоне 18-25°C.
Быстрые. Когда значение ртутного столба от 10 до 18°C.

Глянцевые краски, такие как перламутр или металлик, разводят только медленными растворителями. В противном случае, на высохшей поверхности образуются неровности, эффекты полос и облаков.

Как разбавлять краску

Самый ответственный этап всего вышеприведенного руководства. Требует повышенной точности, аккуратности, и главное, размеренности. Для большинства лаков и эмалей, процент вливаемого разбавителя, составляет 5-30% от общего объема, а для водоэмульсионных красок, может и вовсе достигать 50%. Поэтому, чтобы понять, как разбавить краску для краскопульта правильно, необходимо определить её изначальную вязкость при помощи вышеупомянутого вискозиметра. Если консистенция слишком густая, её понижают вливанием небольших порций разбавителя, тщательно перемешивая и проводя повторное измерение, до тех пор, пока вязкость не станет оптимальной.

Ориентироваться можно не только на данные вискозиметра, но ещё и на указанное на упаковке наполнение состава (концентрацию). Лакокрасочные смеси бывают низконаполненными, средненаполненными и высоконаполненными. Низконаполненным краскам обычно хватает 5% ± 3%. Высоконаполненные могут разводиться до 30%. Средненаполненные составы разводятся в пределах, между двумя предыдущими.

В качестве обозначения концентрации, некоторые производители указывают на емкости следующую маркировку (значения указаны в порядке увеличения: от жидкого к вязкому):

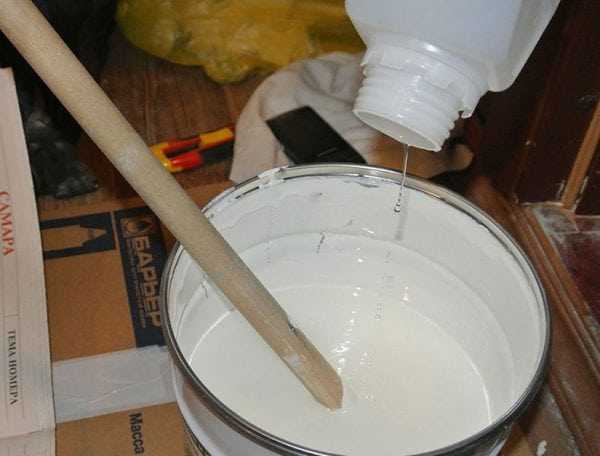

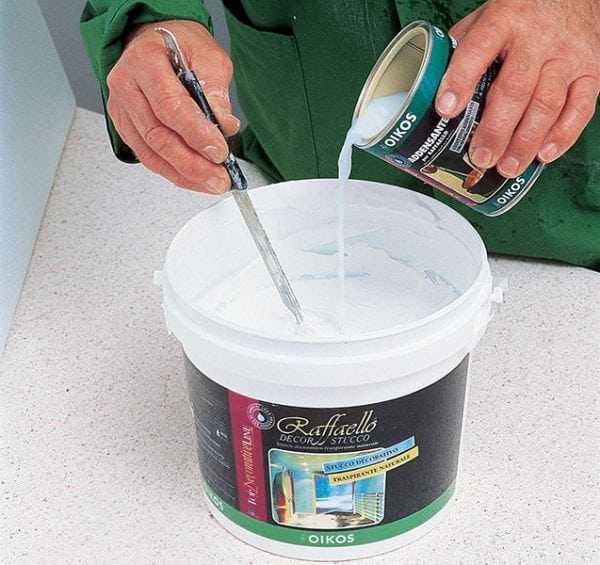

Определив вязкость, можно приступать к процессу смешивания. Делать это лучше в цилиндрической емкости с ровными стенками (как у обычной банки краски). В качестве мешалки, можно использовать обычную отшлифованную палочку без заусенцев, или металлическую линейку, у которой так же рекомендуется сгладить края. Для смешивания более объемных партий, можно использовать дрель со специальной насадкой в виде крестовины.

Увидеть более наглядно, как разбавлять краску для пулевизатора, Вы можете в приведенном ниже видеоролике.

Что делать если смесь слишком жидкая

Если Ваш раствор утратил свою вязкость в следствии чрезмерного разбавления, вернуть ему былую консистенцию, можно только двумя способами.

Добавить в него точно такую-же, но более густую краску. Если речь идет о масляных, алкидных или нитроэмалях, можно попробовать добавить в раствор алкидынй лак, или иную связывающую смесь, используемую в производстве Вашей краски.

Дать отстояться несколько часов или дней, периодически перемешивая. Так как растворитель имеет свойство испаряться, то определенная его часть выйдет. Желательно увеличить площадь испарения и установить емкость в постоянно проветриваемом месте.

Из крайних вариантов, которые явно скажутся на качестве материала, можно попробовать охладить краску в холодильнике. Если цвет белый, можно попробовать добавить наполнителя (гипс, мел, тальк).

Даже если у Вас получилась слишком жидкая краска, пулевизатор сможет её распылить, и даже довольно неплохо, если установить сопло меньшего диаметра. Поэтому не стоит слишком отчаиваться и прибегать к крайним мерам.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

instrumentoria.ru

Акриловая краска вязкость. Какая вязкость у водоэмульсионной краски

Лаки и краски для бытового пневмо- краскопульта

Согласно заводской инструкции предлагаемого в прокат краскопульта Sturm SG9660:

«- макс. вязкость краски 50 DIN

Диаметр сопла 2,6 мм…

Лакокрасочные материалы, пригодные для использования: краски водорастворимые и на основе других растворителей, лаки, грунтовки, двухкомпонентые краски, очистители, автомобильные очистители, герметики, герметики-консерванты, морилки.

Лакокрасочные материалы, которые нельзя использовать: настенные краски (эмульсионные) и т.п., щелочные и кислотные краски. Материалы с температурой воспламенеия ниже 21 °.»

Фактически заводская инструкция в одном абзаце разрешает использованые любых ЛКМ «водорастворимых и на основе других растворителей», а в следующем запрещает любые краски «настенные (…) и тому подобные». Можно предположить такое противоречие тонкостями работы китайских переводчиков с английского (немецкого) на русский.

Изучение инструкций аналогичных моделей краскопультов и опыта их применения даёт следующие рекомендации:

— можно использовать с краскопультом эмалевые и лессирующие (полупрозрачные глазури) краски, грунтовки, масла, пропитки, лаки на водной основе, вододисперсионные, водоэмульсионные и на растворителях (уайт-спирит, 646, 647, 450…) с вязкостью до 50 DIN, включая: алкидные, акриловые (синтет.латекс), двухкомпонентные, антисептики, морилки;

— нельзя распылять жидкости агрессивные к пластику и с абразивными составляющими, изнашивающие и забивающие каналы распылителя: бензин, аммиак, краски с кислотными и щелочными разбавителями, полиуретановые, содержащие свинец.

— не пригодны для краскопульта краски с затрудненным распылением и каплеобразованием с вязкостью более 50 DIN, труднорастворимые, разработанные для нанесения кистью, шпателем: густые эмульсии, густые латексные (бутадиен-стирольные), густые дисперсионные (клеевые, на ПВА), текстурные, силикатные или жидкое стекло, молотковую краску, эмали по металлу, по ржавчине, масла для древесины.

Покраска

Успешное использование пневматического краскопульта требует некоторого навыка, тренировки и настройки, подготовки на конкретную краску. Для чего позаботьтесь о запасе краски и растворителя для пробной покраски и отмывки краскопульта.

Следуйте указаниям на упаковке ЛКМ и таблицам в заводской инструкции краскопульта по разведению ЛКМ до требуемой вязкости с помощью вискозиметра из комплекта краскопульта и пробуйте красить, оценивайте результат и корректируйте вязкость, снова пробуйте. Некоторым ЛКМ для равномерного распыления дополнительное разведение противопоказано или излишне, другие, как некоторые эмали, двухкомпонентные краски, нуждаются в дополнительной фильтрации от крупных включений и нерастворённых сгустков. Причём фильтрация ЛКМ может требоваться при подготовке к покраске и после загустения некоторое время спустя. Необходимость фильтрации оценивайте по качеству поверхности пробной покраски.

Учитывайте, что разбавление краски уменьшает её укрывистость и может потребоваться нанесение допонительного слоя, желательно оценить на пробном образце.

При работе с эмалями и глянцевыми ЛКМ частой ошибкой является пренебрежение фильтрацией воздуха на входе в компрессор и поддержанием в чистоте каналов пистолета-распылителя, шланга подачи воздуха от компрессора в пистолет. Регулярная очистка фильтра на входе компрессора избавит от частичек пыли на глянцевом слое.

Отмывку краскопульта лучше не откладывать на час-другой, иначе краски сохнут в каналах и корпусе краскопульта и растворить, смыть их даже сильным растворителем весьма долго и трудно. Отдельные синтетические и органические ЛКМ полимеризуются необратимо или химически агрессивны, въедаются в пластик и уже не поддаются растворителям, такие ЛКМ предпочтительно наносить кистью, валиком или металлическим краскопультом.

Краски воднодисперсионные или водоэмульсионные

Как правильно, краски воднодисперсионные или водоэмульсионные?

Какова разница между краской и эмалью?

Дисперсия – это образование из двух или более элементов, которые практически не смешиваются друг с другом и не реагируют друг с другом химически. При этом первое вещество (дисперсная фаза) мелко распределено во втором (дисперсионной среде).

Эмульсия – это дисперсионная система, состоящая из микроскопических капель жидкости (дисперсионной фазы), распределенных в другой жидкости (дисперсионной среде).

Таким образом, эмульсия — это одна из разновидностей грубодисперсной системы (в данном случае жидкой). К натуральной эмульсии относятся например молоко, состоящее из масла, казеина и воды.

И дисперсия, и эмульсия — это смесь одного небольшого количества вещества с другим. Именно смесь, а не раствор, поскольку переход молекул из одной фазы в другую не происходит.

В случае с краской на водной основе, первое вещество (синтетические полимеры) распределены во втором веществе (в водной среде). Частицы краски находятся в воде во взвешенном состоянии и равноудалены друг от друга. При высыхании краски вода испаряется, а частицы сближаясь, образуют плотную пленку на поверхности.

Таким образом, словосочетание «водоэмульсионная краска» не совсем корректно, так как эмульсия означает смесь именно жидких элементов с жидкой средой.

Но на эти нюансы никто уже не обращает внимания. Так же как и на то, что например раствор цемента с водой и песком, не может быть с химической точки зрения раствором, а является суспензией.

Суспензия (лат. suspensio, буквально — подвешивание, от лат. suspendo — подвешиваю) — смесь веществ, где твёрдое вещество распределено в виде мельчайших частичек в жидком веществе во взвешенном (неосевшем) состоянии.

Можно также обратиться к ГОСТУ 28196-89, который распространяется на воднодисперсионные краски, представляющие собой суспензии пигментов и наполнителей в водных дисперсиях синтетических полимеров с добавлением различных вспомогательных веществ (эмульгатора, стабилизатора и др.).

Однако ГОСТ 28246-2006 указывает, что водно-дисперсионная краска это «жидкий или пастообразный пигментированный лакокрасочный материал, имеющий лакокрасочную среду в виде дисперсии органического пленкообразующего вещества в воде и образующий при нанесении на окрашиваемую поверхность непрозрачное лакокрасочное покрытие».

Классификация воднодисперсионных красок

В воднодисперсионных красках помимо пигментов и наполнителей содержится целый ряд различных вспомогательных добавок, но нас больше интересует тип или вещества (пленкообразователя), по которому и классифицируются все ЛКМ.

Популярны следующие виды воднодисперсионных красок, по характеру связующего:

Акриловые;

Силиконовые;

Стиролакриловые;

Акрилосиликоновые;

Винилакриловые;

Бутадиен-стирольные;

Поливинилацетатные (ПВА),

Полиуретановые (на воде довольно редки и дороги, но наиболее прочные, износостойкие).

Акриловые краски

Связующее вещество (основа) — полиакриловые (акриловые) латексы (полимеры).

Достоинства: благодаря своим характеристикам – прочности, эластичности и долговечности наиболее дорогие из красок на водной основе. Акриловые краски практически не боятся солнца, воды, температурных колебаний. Подобно другим воднодисперсионным краскам могут разбавляться водой, после высыхания становятся устойчивы к воде. Применяются как для внутренней, так и для внешней отделки помещений. Благодаря низкой газопроницаемости защищают от коррозии армированный бетон. С течением времени акриловая краска окупается благодаря своей стойкости и длительному сроку службы. Могут применяться для наружных работ.

Чем отличаются акриловые краски от акрилатных?

По сути дела это одно и тоже. Акрилат полимеризуется в акрил. Мы приобретаем акрилатную краску, и нанеся её на поверхность получаем покрытие в виде акриловой пленки. Таким образом, говоря об акриловой краске подразумевается акрилатное связующее.

Чем отличаются акриловые краски от латексных?

С развитием лакокрасочной продукции маркетологам приходи

www.cok24.ru

Технические характеристики водоэмульсионной краски. Простой метод определения вязкости краски для ее нанесения пистолетом Вязкость водоэмульсионной краски в din для краскопульта

Воднодисперсионные (водоэмульсионные) краски – это краски с диспергированными в водной среде основой и пигментами. Они образуют эмульсию. Диспергированы в водной среде – это не разведены, а “включены”. Вода не разводит, но разжижает компоненты, которые в ней находятся. Итак, и какие имеет технические характеристики?

Содержание статьи о технических характеристиках водоэмульсионной краски

Показатель	ВД-ВА-224	ВД-АК-111	ВД-АК-111р	ВД-КЧ-183
Массовая доля нелетучих веществ, %	53 — 59	52 — 57	47 — 52	52 — 57
рН краски	6,8 — 8,2	8,0 — 9,0	7,5 — 9,5	от 8,0
Укрывистость высушенной пленки, г/м2	120	100	80	120
Стойкость к статическому воздействию воды, при температуре (20 ± 2) °С, ч	12	24	24	24
Морозостойкость краски, количество циклов	5	5	5	5
Условная светостойкость, %	—	5	5	5
Степень перетира, мкм	30	60	60	60
Время высыхания (20 ± 2) °С, ч	1	1	1	1

Основные технические характеристики водоэмульсионной краски ВЭАК 1180

Одним из самых популярных материалов для окраски внутренних и внешних стен является . Характеристики краски:

1. Вид – акриловая краска.

2. Цвет – белый.

4. Расход – 150 гр. на м2.

5. Состав для разбавления – вода.

6. Время высыхания – 1 час.

Водоэмульсионная краска вэак разрабатывается по ГОСТам, поэтому и соответствует рассмотренным выше показателям.

Состав водоэмульсионной краски

Состав краски может отличаться в зависимости от и требуемых характеристик. Мельчайшие частицы полимеров входят в состав водоэмульсионной краски. Они находятся в подвешенном состоянии водной среды. Это основа водоэмульсионной краски. К ней производители присоединяют самые разнообразные вещества. Эти добавки и определяют каждую марку краски. В состав водоэмульсионной краски входят загустители, антисептики, пластификаторы и диспергаторы, пеногасители, антифризы и прочие добавки.

Назначение водоэмульсионной краски зависит от соотношения этих компонентов. Поливинилацетат, акрилат или версатат, бутадиен-стирол или стирол-акрилат, входят в состав краски в качестве пленкообразователя. Для насыщенного белого цвета в состав водоэмульсионной краски, преднамеренно вводят белый пигмент (оксид цинка или диоксид титана). Мел используют для недорогих красок, он же осуществляет функцию наполнителя. Используют для этой цели и другие наполнители, такие как кальцит, барит, слюду и тальк, но чаще всего наполнитель производят комплексный, присоединяя несколько минералов сразу.

Также в краску добавляют особый загуститель, чтобы придать ей нужную консистенцию. С этой же целью часто в водоэмульсионку добавляют карбоксиметилцеллюлозу (клей КМЦ). Роль растворителя исполняет деминерализованная вода. Пропорции вхождения некоторых компонентов зависят от марки краски. Все же общая картина такая: пленкообразователь – 40-60% (водная дисперсия 45-70%), пигменты и наполнители – 30-40%, пластификаторы – 5-10%, прочие добавки – 5-10%. Это процентные отношения состава водоэмульсионной краски.

Свойства водоэмульсионной краски:

У водоэмульсионных красок хорошая проницаемость для водяного пара и влаги, поэтому их применяют для внутренних и наружных, оштукатуренных и неоштукатуренных поверхностей.
Водоэмульсионные краски не отслаиваются. Они экологически чистые и неопасны для человека.
Наилучшие среди водоэмульсионных красок – акриловые. Они изготовлены на базе акриловых смол, у них высокая прочность и эластичность. Но они дорогие. Поэтому в момент покупки можно выбрать более экономичные краски – на основе акриловых смол: или стиролакриловые, или винилакриловые. Эти краски имеют немного скромнее физико-химические характеристики, но и цена значительно ниже.
Часто в составе водоэмульсионной краски присутствует латекс. Такой состав придает окрашенной поверхности сильный водоотталкивающий эффект. Водоэмульсионные краски с латексом выдерживают 5000 стадий мытья, в то время как краски без латекса можно только иногда протирать мягкой губкой. Очень важно то, что в этом случае водоотталкивающий эффект не меш

www.sds-us.ru

Разбавление автомобильных красок и лаков, измерение вязкости

Коктейли бывают разные, и далеко не все они предназначены для приема «на грудь». Краски и лаки, которые мы используем для восстановления лакокрасочного покрытия автомобиля, – это ведь, по сути, тоже коктейли — правильно приготовленные смеси из нескольких ингредиентов. И коль мы стремимся к тому, чтобы восстановленная машина (крыло, дверь) после ремонта сверкала ярче новой, а краска лежала ровно, то и наш «окрасочный коктейль» должен быть приготовлен грамотно, с толком и расстановкой, а не состряпан абы как.

Сегодня вы узнаете

Ингредиенты

Прежде всего определимся с типом нашего «покрасочного коктейля»: будет ли это обычная акриловая эмаль (что менее вероятно), либо же краска типа «металлик» или «перламутр» (скорее всего).

Обычная акриловая эмаль — двухкомпонентная, с отвердителем. «Набор ингредиентов» для таких материалов состоит из трех банок. Например, литр краски, пол-литра отвердителя и 100-150 мл разбавителя. То есть, покупая литр краски, реально вы получаете около 1,6-1,7 литра разбавленной краски.

Это надо учитывать на подборе краски: некоторые лаборатории указывают цены за «густую» краску, а некоторые — за «разведенку». Разница, как вы сами понимаете, огромная.
В случае с «металликом» базовая краска обязательно покрывается сверху прозрачным лаком — без него эффектные покрытия выглядят невзрачно, да и стойкость к атмосферным воздействиям у двухслойных покрытий намного выше. Прозрачный лак, также как и акриловая эмаль — двухкомпонентный, с отвердителем. А вот к «базе» отвердитель не нужен — она однокомпонентна.
Таким образом «комплект» для двухслойных покрытий состоит уже из пяти банок. Например, литр «базы», 500-700 мл разбавителя для нее, литр прозрачного покровного лака, пол-литра отвердителя и 100-150 мл разбавителя для лака — всего 3,3 литра! При этом самой разведенной краски больше не стало, те же 1,7 литра.
Делаем замес

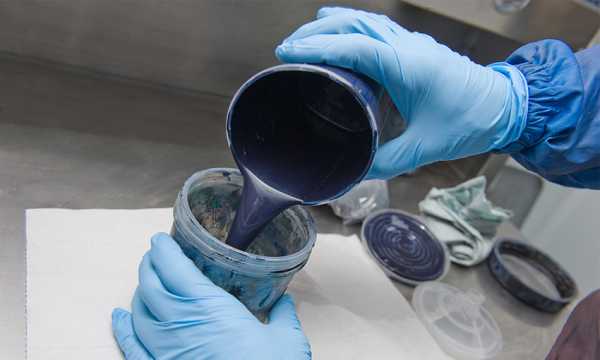

Прежде чем заправить пистолет, следует смешать составляющие приобретенной краски.
Для правильного смешивания компонентов, при котором получается окрасочный материал требуемой вязкости, необходимо выполнить следующие условия.
Посуда
Важно, чтобы тара, в которой мы проводим смешивание, была строго цилиндрической формы (плоское дно и вертикальные стенки). Только в такой таре можно равномерно перемешивать компоненты и корректно отмерять их количество.

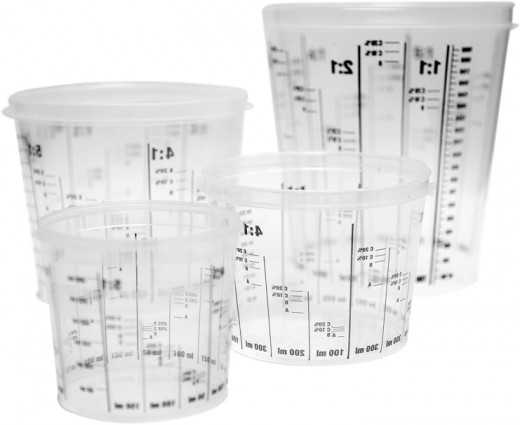

Лучше, если это будет специальная мерная посуда в виде прозрачной пластиковой банки с крышкой. На такие банки нанесена разметка, позволяющая смешивать материалы в необходимом объемном соотношении (1:1, 2:1, 3:1, 4:1, 5:1 и т.д.).

Мерные емкости выпускаются разных объемов, начиная от 100 мл и чуть ли не до полуведра
Также для дозирования и перемешивания ЛКМ удобно пользоваться специальной линейкой с метками, определяющей объемные доли компонентов.

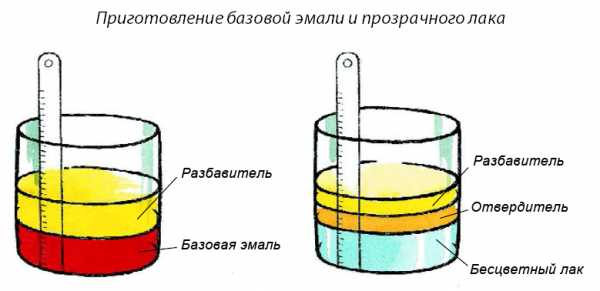

Наливаем основу в цилиндрическую посуду до определенного деления, а после до нужной отметки доливаем отвердитель (если добавляется), затем растворитель. Все той же линейкой перемешали — и готово. Нередко мерная линейка продается вместе с комплектом краски, а на всех фирменных банках указаны пропорции согласно этим линейкам.

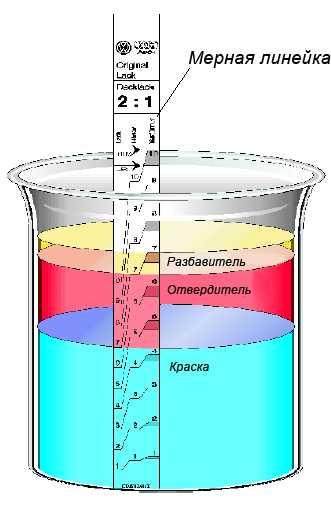

Необходимое количество компонентов удобно отмерять с помощью мерной линейки. Затем той же линейкой поболтал — и готово
Пропорции
При том изобилии, которое воцарилось на лакокрасочном рынке, дать, как говорится, один рецепт на все случаи жизни невозможно по определению. Да и не нужно этого делать. Есть TDS — остальное сами знаете от кого.
Тем не менее, обозначить некоторые общие ориентиры было бы полезно. В принципе, мы уже говорили о них немного выше: в двухкомпонентные продукты обычно добавляется до 50% отвердителя и 10-20% разбавителя. Степень разбавления базовых эмалей колеблется, как правило, в пределах 50-80%. Ну а точные пропорции смотрите уже в инструкции к конкретному продукту: все баночные лаки и эмали имеют указания в виде пиктограмм, которые информируют, в какой пропорции нужно развести краску с отвердителем (если материал двухкомпонентный) и разбавителем.
Напоминаем: в однокомпонетные материалы (алкиды, базовые эмали, 1К-грунты) добавляется только разбавитель; в двухкомпонентные материалы (акриловые эмали и лаки, 2К-грунты) сначала добавляется отвердитель, затем смесь доводится до нужной вязкости разбавителем.
Если же вы заказываете краску на подборе в лаборатории, то вам выдадут комплект компонентов (обычно заказывают комплектом), смешав которые вы получите готовый к применению материал с рабочей вязкостью — как говорится, «под распылитель». Либо выдадут уже разведенную краску (естественно, это касается только базы, поскольку время жизни двухкомпонентных материалов после смешивания строго ограничено).
Добавки
Описание рецептов приготовления лакокрасочных коктейлей было бы неполным без упоминания о добавках — материалах, применяющихся для изменения отдельно взятых характеристик эмалей, лаков или грунтов.
Например, для создания шероховатой поверхности — очень часто так окрашиваются пластиковые бамперы внедорожников — существуют структурные добавки разной степени зернистости. И вообще, чтобы краска на пластике не трескалась, в нее обязательно добавляется 20-40% пластификатора. Есть матирующие эластификаторы, разработанные для снижения степени блеска и окраски пластиковых деталей типа боковых накладок автомобилей Mercedes-Benz.
При покраске эффектными двухслойными покрытиями эти добавки нужно подмешивать к покровному лаку (пластификатор рекомендуется добавлять еще и в грунт-наполнитель). Подробнее о добавках и их применении читайте здесь.
Измеряем вязкость
Любой маляр должен уметь контролировать такой жизненно важный показатель, как вязкость. Зачем? Чтобы она соответствовала рекомендованному значению. Опять же, зачем? Чтобы равномерно нанести материал на поверхность, и получить покрытие необходимой толщины с запланированными свойствами — красивое и прочное.
«Вязкость» (от лат. viscosus — липкий, клейкий) — величина, характеризующая текучесть жидкости.
Зачем?
Подробнее — на примере грунта-наполнителя. Поверхность, которую мы им покрываем, имеет различного рода микронеровности, оставшиеся после подготовки (шлифовальные риски, поры и т.д.). Иными словами — выступы и углубления. От самой глубокой до самой высокой точки — примерно 50 микрон.
Так вот, если мы нанесем на эту поверхность слишком жидкий наполнитель, его тонкая пленка будет не в состоянии перекрыть эти неровности, да еще и с запасом на шлифовку (по аналогии: если положить на дно банки камушки и налить воды, не покрывая камни «с головой»). В результате поверхность останется неровной, а материал, по большому счету, потрачен зря. Приходится делать лишнюю работу — повторно наносить наполнитель, затрачивая на ремонт в два раза больше времени.
Возьмем обратную ситуацию с нанесением слишком густого наполнителя. Казалось бы, здесь проблем уж точно не должно быть. Как бы не так. Слишком густой и нетекучий наполнитель, опять-таки, не сможет толком заполнить все микронеровности — его проникающая способность слишком низкая и он попросту не способен затечь в эти маленькие углубления (как футбольный мяч не может упасть в лунку для гольфа).
Покрытие получается неплотное, плохо сцепленное с поверхностью, и в дальнейшем наполнитель начинает отслаиваться. Не слишком радужная перспектива, но и на этом неприятности не заканчиваются. Слишком густой наполнитель не сможет растечься по поверхности гладким слоем, образуется повышенная шагрень, что приводит к мучениям и перерасходу материалов при шлифовке.
И это только грунт-наполнитель! Что уж говорить про краски и лаки. Глянец, оттенок, фактура и адгезия опять же… Все это напрямую зависит от вязкости.
Кто-то спросит: «А что, если развести пожиже, чтобы везде затекло, хорошо сцепилось и растеклось гладко, а нанести потолще, чтобы был запас для выравнивания шлифовкой? Чем толще — тем лучше защита!»
Не советуем. Толстый слой жидкого материала содержит большое количество растворителя — покрытие будет очень долго отвердевать (до полного высыхания не часы и не дни — месяцы), а нанесенная поверх не высохшего грунта эмаль может привести к сморщиванию покрытия и нарушению адгезии между краской и грунтом. Кроме того, повышается вероятность возникновения такого неприятного дефекта, как «кипение» и множества других.
Итак, уметь контролировать вязкость необходимо. Возникает вопрос: как?
Как?
В обиходе измерение вязкости чаще всего выглядит следующим образом: маляр берет какой-либо длинный предмет (скажем, отвертку), обмакивает ее в банку с приготовленной краской и по одному ему известным признакам определяет, оптимальна ли вязкость или нужно разбавить еще. Грубо говоря, если нравится, как смесь стекает с отвертки — отлично, идем красить. Если не нравится — делаем жиже, добавляя растворитель, или гуще, добавляя основной продукт и отвердитель (если добавляется).
Должны сказать, что такой способ если и хорош, то только для профессионалов с очень большим практическим стажем. Уж они-то, что называется, кожей чувствуют лакокрасочный материал. А что делать малярам-новичкам, тем, у кого опыта не так много?
Из школьного курса физики мы помним, что вязкость обычно измеряется в паскаль-секундах (динамическая вязкость) или в квадратных метрах в секунду (кинематическая вязкость). Также известно, что методы определения истинных вязкостных свойств жидкостей довольно сложны, а значит — непригодны для применения в условиях ремонтных мастерских. Поэтому в обращение и было введено такое понятие, как «условная вязкость».
Определение условной вязкости сводится к измерению времени (в секундах) истечения определенного объема жидкости (100 мл) из воронки через отверстие определенного диаметра (обычно 4 мм).
Так что не удивляйтесь, увидев на банке с эмалью надпись: «рабочая вязкость 22-24 с». Это всего лишь значит, что материал следует разбавлять до условной вязкости 22-24 с, которая определяется при помощи специального устройства — вискозиметра, представляющего собой цилиндрическую мерную емкость объемом 100 см³ с конической нижней частью и отверстием в ней.
Наиболее распространенным для измерения вязкости лакокрасочных материалов является вискозиметр стандарта DIN4 — с диаметром калиброванного отверстия 4 мм. В нашем стандарте он называется ВЗ-4. Также может применяться воронка ВЗ-246, только у нее сопла сменные — с диаметрами 2, 4 и 6 мм.
Вискозиметр DIN4. В нашем стандарте — ВЗ-4
Зарубежные производители ЛКМ для измерения вязкости своих продуктов могут рекомендовать и другие приборы, например — вискозиметр Ford #4 (диаметр сопла 1/6 дюйма или примерно 4,2 мм), некоторые фирмы могут рекомендовать и свои собственные устройства.
На практике с равным успехом можно пользоваться любым из них: построены все эти приборы по одному принципу, а для пересчета показаний существуют специальные графики и номограммы. На точности измерений это никак не скажется, погрешность нивелируется допустимым разбросом рабочей вязкости.
Как же пользоваться вискозиметром? Примерная схема такова. Закрепляем вискозиметр в вертикальном положении, ставим под него чистую емкость объемом больше 100 мл, закрываем сливное отверстие вискозиметра и наливаем в него лакокрасочный материал вровень с краями. Жидкости даем немного отстояться, чтобы из нее вышли все пузырьки воздуха, а образовавшуюся пену можно снять ножом или стеклянной палочкой.
Затем открываем сливное отверстие и одновременно включаем секундомер. Заканчиваем измерение, когда жидкость прекращает течь непрерывной струей и приобретает капельный характер. Зафиксированное на секундомере время в секундах и есть условная вязкость измеряемой жидкости. К примеру, вязкость воды при 20 °С по DIN4 — 13 секунд.

Вязкость — важнейший показатель. Она определяет расход материала, оптимальный режим его нанесения, а также свойства получаемого покрытия.
Добавим, что измерения необходимо проводить при температуре 20±0,5°С. Отклонения от этой температуры чреваты неточными измерениями, так как при повышении температуры вязкость материала понижается, он становится более текучим, а при понижении, наоборот, повышается.
Средняя рабочая вязкость при 20 ºC по DIN4 составляет:
для акриловых эмалей — 18-20 секунд;
базовых эмалей — 16-17 секунд;
лаков — 18-20 секунд;
2К-грунтов — 20-22 секунд;
жидких шпатлевок — до 30 секунд.
Точные рекомендации смотрите в инструкции к продукту. Допустим, указанная вязкость — 22 секунды. Если краска вытекала дольше, значит ее вязкость выше нормы и ее необходимо еще немного разбавить.
Кстати, сами разбавители бывают «медленными» и «быстрыми» — в зависимости от скорости испарения и температурных условий, при которых они должны применяться. Так, при пониженных температурах стоит применять более «быстрые» разбавители, при работе в жару — «медленные». В стандартных температурных условиях (18-25°C), соответственно, стандартный. Подробнее об этом — здесь.

Фильтруем
Приготовленный лакокрасочный материал перед заправкой в бачок краскопульта должен быть непременно отфильтрован, так как в нем могут содержаться посторонние включения, угодившие туда в процессе приготовления, сгустки и т.д. В противном случае гарантировать получение качественной поверхности нельзя, ибо весь этот мусор в конечном итоге может оказаться на окрашиваемой поверхности.
Для фильтрации удобно использовать одноразовые бумажные воронки с фильтрующей нейлоновой вставкой (размер ячейки, как правило, 190 микрон). Вставил воронку прямо в бачок, процедил — готово, можно красить!

Заправку бачка для краски производим только с использованием фильтрующей воронки
Основные ошибки
Добиваться стабильно высокого качества выполняемых работ можно только при соблюдении технологических рекомендаций по применению тех или иных материалов. Другого пути у тех, кто хочет ремонтировать современные автомобили и ремонтировать качественно, просто нет.
А между тем, игнорирование технологических требований остается основной (!) причиной дефектов и ошибок. Как говорится, «…уж сколько раз твердили миру»…
Но «свободные нравы» всегда были и будут: краскопульт настраиваем «на слух», краску смешиваем «на глаз», забываем о строго определенных «сроках жизни» приготовленных к использованию продуктов.
Например, за час лак меняет вязкость в среднем на 100%. Он густеет. До обеда мы его размешали, измерили вязкость — 20, довольные ушли трапезничать, возвращаемся минут через 50, а у него уже все 40! Само-собой, применять материал уже нельзя. Но часто ли кто-нибудь считается с подобной «мелочью»?
Часто ли кто-нибудь помнит о том, что материал, в который мы недолили отвердителя, уже не сможет толком отвердеть, как его ни суши. Акриловые двухкомпонентные материалы ведь как отверждаются: за счет химической реакции между акриловым связующим (основой) и веществом для сшивания молекул — полиизоцианатом (отвердителем). И только производитель ЛКМ может знать, какое количество звеньев -N=C=O (присутствующих в отвердителе) необходимо для реакции с определенным количеством звеньев OH (находящихся в составе основы) и превращения материала в прочную полимерную пленку (подробнее об этом здесь).
Вот и получается, что если мы наливаем недостаточно отвердителя, для корректного отверждения пленки просто не хватает сшивающего материала. Покрытие получается мягким, неотвержденным.
Обратная ситуация — с избытком отвердителя (и, соответственно, излишком звеньев -N=C=O) имеет противоположный эффект — покрытие получается слишком твердым, но при этом неэластичным, сильно подверженным отслаиванию, растрескиванию, возникновению сколов.
Так что если на банке лака написано разбавлять в пропорции 2:1, то нужно не полениться отмерить строго две части лака и одну часть отвердителя. Ни больше, ни меньше.
Корректная полимеризация двухкомпонентных материалов возможна только при соблюдении правильных пропорций смешивания с отвердителем
Ну а то, что отверждать акриловые материалы можно только оригинальными отвердителями — вообще обсуждению не подлежит. В акриловых системах сополимер и полиизоцианат тщательно подбираются друг к другу, и если мы возьмем отвердитель от другого лака или другого производителя — получим другой полимер с совершенно иными свойствами.
Банка с остатками отвердителя должна быть плотно закрытой, так как отвердитель реагирует с воздушной влагой, в результате чего происходит его помутнение и выпадение кристаллов, иногда гелеобразование. Чтобы воздух не поступал в частично использованную банку с отвердителем, рекомендуется переворачивать ее и ставить на крышку, и в таком положении хранить.
Экономить на разбавителе при покупке фирменной краски также не стоит: дорогая краска помутнеет, и это быстро отобьет охоту к подобным экспериментам.
Хороший мастер, которому небезразлично то, чем он занимается, все подобные рекомендации должен хорошо знать. Он должен иметь под рукой всю технологическую документацию и уметь читать пиктограммы, чтобы знать, где, как и какой именно продукт применить.
Итак, все вышеописанные действия были последовательно и добросовестно выполнены. Базовая краска приготовлена с рекомендованным количеством разбавителя, тщательно перемешана, отфильтрована и залита в бачок краскопульта. Теперь главное не забыть сделать тест-напыл, чтобы убедиться, что краскопульт распыляет лакокрасочный материал равномерно. Подробнее об этом — в следующей статье.
artmalyar.ru
как разбавить краску для краскопульта
Коктейли бывают разные, и далеко не все они предназначены для приема «на грудь». Краски и лаки, которые мы используем для восстановления лакокрасочного покрытия автомобиля, – это ведь, по сути, тоже коктейли — правильно приготовленные смеси из нескольких ингредиентов. И коль мы стремимся к тому, чтобы восстановленная машина (крыло, дверь) после ремонта сверкала ярче новой, а краска лежала ровно, то и наш «окрасочный коктейль» должен быть приготовлен грамотно, с толком и расстановкой, а не состряпан абы как.
Сегодня вы узнаете

Ингредиенты
Прежде всего определимся с типом нашего «покрасочного коктейля»: будет ли это обычная акриловая эмаль (что менее вероятно), либо же краска типа «металлик» или «перламутр» (скорее всего).
Обычная акриловая эмаль — двухкомпонентная, с отвердителем. «Набор ингредиентов» для таких материалов состоит из трех банок. Например, литр краски, пол-литра отвердителя и 100-150 мл разбавителя. То есть, покупая литр краски, реально вы получаете около 1,6-1,7 литра разбавленной краски.
В случае с «металликом» базовая краска обязательно покрывается сверху прозрачным лаком — без него эффектные покрытия выглядят невзрачно, да и стойкость к атмосферным воздействиям у двухслойных покрытий намного выше. Прозрачный лак, также как и акриловая эмаль — двухкомпонентный, с отвердителем. А вот к «базе» отвердитель не нужен — она однокомпонентна.
Таким образом «комплект» для двухслойных покрытий состоит уже из пяти банок. Например, литр «базы», 500-700 мл разбавителя для нее, литр прозрачного покровного лака, пол-литра отвердителя и 100-150 мл разбавителя для лака — всего 3,3 литра! При этом самой разведенной краски больше не стало, те же 1,7 литра.
Делаем замес
Прежде чем заправить пистолет, следует смешать составляющие приобретенной краски.
Для правильного смешивания компонентов, при котором получается окрасочный материал требуемой вязкости, необходимо выполнить следующие условия.
Посуда
Важно, чтобы тара, в которой мы проводим смешивание, была строго цилиндрической формы (плоское дно и вертикальные стенки). Только в такой таре можно равномерно перемешивать компоненты и корректно отмерять их количество.
Лучше, если это будет специальная мерная посуда в виде прозрачной пластиковой банки с крышкой. На такие банки нанесена разметка, позволяющая смешивать материалы в необходимом объемном соотношении (1:1, 2:1, 3:1, 4:1, 5:1 и т.д.).
Мерные емкости выпускаются разных объемов, начиная от 100 мл и чуть ли не до полуведра
Также для дозирования и перемешивания ЛКМ удобно пользоваться специальной линейкой с метками, определяющей объемные доли компонентов.
Наливаем основу в цилиндрическую посуду до определенного деления, а после до нужной отметки доливаем отвердитель (если добавляется), затем растворитель. Все той же линейкой перемешали — и готово. Нередко мерная линейка продается вместе с комплектом краски, а на всех фирменных банках указаны пропорции согласно этим линейкам.
Необходимое количество компонентов удобно отмерять с помощью мерной линейки. Затем той же линейкой поболтал — и готово
Пропорции
При том изобилии, которое воцарилось на лакокрасочном рынке, дать, как говорится, один рецепт на все случаи жизни невозможно по определению. Да и не нужно этого делать. Есть TDS — остальное сами знаете от кого.
Тем не менее, обозначить некоторые общие ориентиры было бы полезно. В принципе, мы уже говорили о них немного выше: в двухкомпонентные продукты обычно добавляется до 50% отвердителя и 10-20% разбавителя. Степень разбавления базовых эмалей колеблется, как правило, в пределах 50-80%. Ну а точные пропорции смотрите уже в инструкции к конкретному продукту: все баночные лаки и эмали имеют указания в виде пиктограмм, которые информируют, в какой пропорции нужно развести краску с отвердителем (если материал двухкомпонентный) и разбавителем.
Напоминаем: в однокомпонетные материалы (алкиды, базовые эмали, 1К-грунты) добавляется только разбавитель; в двухкомпонентные материалы (акриловые эмали и лаки, 2К-грунты) сначала добавляется отвердитель, затем смесь доводится до нужной вязкости разбавителем.
Если же вы заказываете краску на подборе в лаборатории, то вам выдадут комплект компонентов (обычно заказывают комплектом), смешав которые вы получите готовый к применению материал с рабочей вязкостью — как говорится, «под распылитель». Либо выдадут уже разведенную краску (естественно, это касается только базы, поскольку время жизни двухкомпонентных материалов после смешивания строго ограничено).
Добавки
Описание рецептов приготовления лакокрасочных коктейлей было бы неполным без упоминания о добавках — материалах, применяющихся для изменения отдельно взятых характеристик эмалей, лаков или грунтов.
Например, для создания шероховатой поверхности — очень часто так окрашиваются пластиковые бамперы внедорожников — существуют структурные добавки разной степени зернистости. И вообще, чтобы краска на пластике не трескалась, в нее обязательно добавляется 20-40% пластификатора. Есть матирующие эластификаторы, разработанные для снижения степени блеска и окраски пластиковых деталей типа боковых накладок автомобилей Mercedes-Benz.
При покраске эффектными двухслойными покрытиями эти добавки нужно подмешивать к покровному лаку (пластификатор рекомендуется добавлять еще и в грунт
decorawood.ru
Что такое вязкость краски din. Особенности разбавления краски для краскопульта. Приготовление акриловой, базовой эмали и лака
Во все времена краска использовалась в качестве универсального средства для отделки помещений. Однако при работе с масляными составами покрытие долго сохнет, а сама смесь выделяет неприятный запах. Чего нельзя сказать о растворах на водной основе. В данной статье опишем, что представляет собой водоэмульсионная краска (технические характеристики, преимущества и способ производства состава).
Способ производства водоэмульсионной краски
Весь процесс можно условно разделить на несколько этапов. Первый – соединение раствора водной полимерной дисперсии с пигментом и наполнителем. Второй – полученная смесь проходит диспергирование (измельчение твердых и жидких тел). Третий – дополнение добавками, которые необходимы в соответствие с ТУ. Четвертый – фасовка готового материала по банкам.
Диспергация ингредиентов осуществляется в специальных диспергаторах (мельницах). В этих аппаратах есть несколько камер, а в них – вал с дисками. Именно с помощью него и происходит измельчение. Полученная смесь укладывается в емкость диссольвера (мешалки). Там происходит тщательное смешивание, добавляются компоненты согласно ТУ.
Сроки перемешивания всех ингредиентов зависят от свойств каждого компонента, общего объема смеси, а также технической мощности диссольвера и диспергатора. Как правило, хватает 30 минут на каждую операцию. При этом все работы должны осуществляться при температуре +5 °C.
На последнем этапе готовится тара и сетчатые фильтры. Именно через них будет вливаться готовая краска.
Преимущества и недостатки водоэмульсионной краски
Водоэмульсионная краска для стен и потолков имеет ряд преимуществ по сравнению с масляными красящими составами. Во-первых, она быстрее сохнет . Порой, достаточно всего пару часов, чтобы покрытие высохло. Во-вторых, абсолютно безопасна и безвредна для человека и окружающей среды. Это означает, что во время малярных работ не нужно срочно покидать помещения.
В-третьих, краска не имеет резкого запаха, который обычно сохраняется несколько недель после завершения работ . В-четвертых, красящему составу можно придать почти любой оттенок, добавляя при этом специальные пигменты . Для этого даже продается специальный бесцветный состав. В строительных магазинах, как правило, предлагается каталог расцветок и подходящих к ним пигментов.
В-пятых, процесс нанесения краски достаточно прост, а все инструменты с легкостью очищаются обычной водой . Не нужно использовать какие-либо растворители. Из недостатков можно выделить лишь несколько: работы можно производить только при температуре +5 °С, стоит материал недешево. Для наружных работ нужно выбирать самую дорогую краску, поскольку условия на улице значительно отличаются от условий в помещении.
Водоэмульсионная
metinvest-ekb.ru
Как разбавить краску для краскопульта
Свойства лакокрасочного покрытия зависят от качества применяемых материалов и способа их нанесения. Чтобы получить добротное, гладкое, равномерное по толщине покрытие, применяется специальное оборудование − краскопульт. Знание того, как правильно разбавить краску для краскопульта, является одним из главных при работе с этим оборудованием.
Краскопульт позволяет получить после окраски лучшую поверхность, без дефектов и потеков, с равномерно нанесенным тонким слоем красителя. С его помощью можно не только сократить время выполнения работ, но и иметь экономию за счет уменьшения требуемого количества материалов. Но при этом стоит учитывать две особенности:
Не все материалы можно использовать, выбор краски для краскопульта — ответственная задача.
Лакокрасочные материалы должны иметь определенную вязкость, которая не будет препятствовать работе оборудования.
Качество нанесения покрытия напрямую зависит от того, насколько густой применялся краситель, иными словами, от его вязкости.
к содержанию ↑
Вязкость лакокрасочных материалов
Воспользовавшись дорогими качественными красителями, можно все равно получить неудовлетворительный результат по следующим причинам:
Густую краску трудно нанести равномерным слоем по поверхности, она будет долго сохнуть, завышенная толщина отразится на стоимости.
Нанесенная на вертикальную или наклонную поверхность краска будет стекать неравномерными потеками, которые трудно устранить.
Густая краска не будет проникать в поры и трещины поверхности, что скажется на качестве получаемого в результате покрытия.
Существующие модели краскопультов не всегда рассчитаны на высокую вязкость материала. Они могут забиваться, что потребует разборки оборудования и очистки внутренних поверхностей.
Чтобы получить качественное покрытие после применения жидких лаков и красок, необходимо наносить жидкости в несколько слоев, что отражается на прочности покрытия и времени выполнения работ.
к содержанию ↑
Измерение вязкости жидкости
Для правильного определения вязкости применяется специальный прибор − вискозиметр. Принята единица измерения вязкости в DIN-секундах.
Необходимая для получения качественного покрытия вязкость указана на упаковке ЛКМ. Но на эту величину влияют еще некоторые параметры, такие как температура воздуха, влажность. В случае отсутствия подробной информации на этикетке пригодятся следующие данные:
Вязкость автомобильных эмалей должна быть 15-20 сек.
Масляная краска и эмали должны иметь вязкость 15-25 сек.
Широкий диапазон для грунтовки – 15-30 сек.
Лак доводят до вязкости в 18-20 сек.
Допускается высокая вязкость у латексных красок – 35-45 сек.
Визуально разбавленная краска должна по консистенции напоминать жирное молоко. Добиться правильного показателя вязкости можно с помощью растворителя, который подбирается в зависимости от состава окрашивающего вещества.
к содержанию ↑
Применяемые для покраски материалы
Чтобы правильно подобрать растворитель, нужно знать состав и свойства применяемой краски. Для покрытия поверхностей с помощью краскопульта хорошо зарекомендовали себя следующие лакокрасочные материалы:
алкидные;
акриловые;
масляные;
водоэмульсионные;
нитроэмали.
Применяемые растворители
Получить краску требуемой правильной консистенции допустимо с помощью добавления растворителя. Наиболее простой способ – применить тот, который рекомендован в прилагаемой инструкции. Чтобы защитить себя от проблем, связанных с несовместимостью краски и растворителя, лучше применять продукцию одного производителя.
Для получения качественного, пригодного для нанесения краскопультом состава, необходимо точно следовать инструкции и не проводить эксперименты.
Самостоятельно подобрать подходящий растворитель возможно с учетом характеристик лакокрасочных материалов.
Чтобы убедиться в правильности выбора, необходимо попробовать каждый из вариантов. Общие рекомендации:
Водоэмульсионные краски разводят дистиллированной водой, спиртом или эфиром. Обычная вода не годится в связи с наличием примесей, которые при высыхании могут оставлять белый налет.
Масляные разбавляют олифой, масляно-смоляным лаком, Уайт-спиритом.
Для разбавления эмалей можно применять всевозможные растворители, такие как №645, № 646, сольвент, Уайт-спирит, Р-4, Р-6, бензин, ксилол.
Двухкомпонентные красители вначале смешиваются строго по указанной в инструкции схеме. Полученную вязкость проверяют вискозиметром и в случае необходимости разводят жидкостью.
к содержанию ↑
Дополнительные свойства
В зависимости от состава и свойств растворители делят на:
Неполярные, включающие в свой состав углеводороды в жидком состоянии, − это керосин, Уайт-спирит.
Полярные, химическая форма которых имеет группу (ОН). Относящиеся к ним спирты используются для растворения водоэмульсионных красок и акриловых эмалей.
При выборе растворителя учитывают, что полярная группа подходит только к тем лакокрасочным материалам, которые считаются полярными, и наоборот. Ксилол и бензол относятся к универсальным растворителям, которые сочетаются с любыми красящими веществами.
к содержанию ↑
Краткая характеристика растворителей
Растворители, имеющиеся в торговой сети, обладают сложным составом и применяются для разбавления определенного вида ЛКМ:
№ 646 не самый лучший вариант. По отношению к краскам проявляет агрессивность: не только разбавляет их, но и вносит изменения в состав. Чаще всего применяется для грунтовок и материалов на основе акрила.
№ 647 относительно агрессивный по свойствам, растворяет нитроэмали и нитролаки. При использовании требуется особая осторожность.
Растворитель №650 за счет мягкого взаимодействия широко используется для растворения.
Алкидные краски разбавляются Р-4, в состав которого включены полимеры.

Приведенные рекомендации помогут правильно разбавить краску для краскопульта. Это будет способствовать получению высококачественного равномерного покрытия без потеков и дефектов.
kraska.guru
