Измельчитель травы своими руками: как сделать самодельную траворезку

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 — дрель вам в помощь!

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

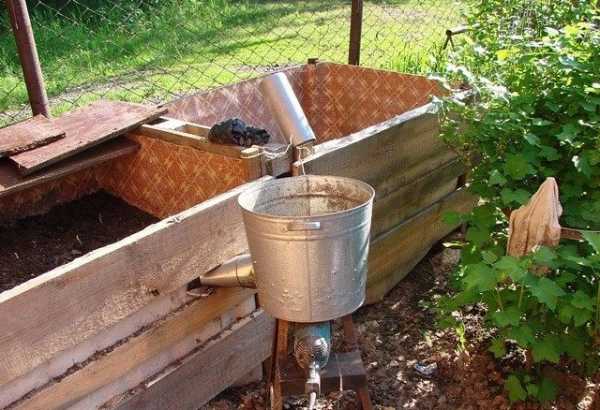

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

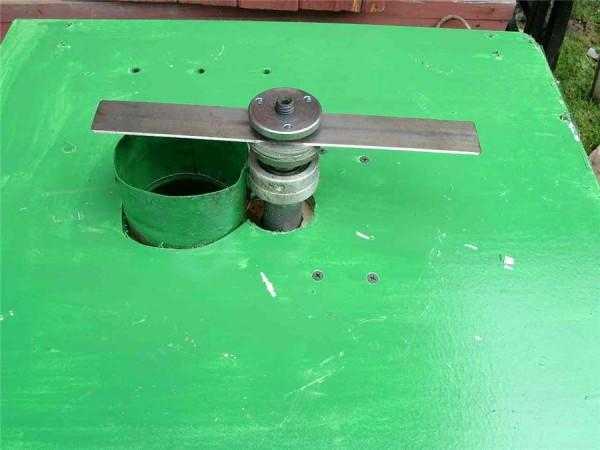

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

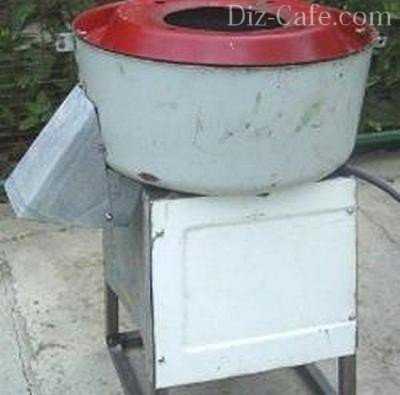

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

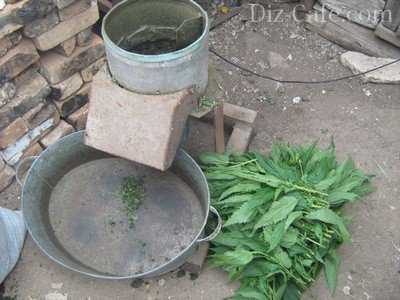

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

diz-cafe.com

Садовый электрический измельчитель веток собираем своими руками

Все владельцы садовых участков, или люди, проживающие в частном секторе – сталкиваются с проблемой утилизации сухих обрезков веток деревьев и кустарников. Каждый год увеличивается куча хвороста, портя вид участка и создавая пожарную опасность. Как правильно избавиться от старых сухих веток?

1. Воспользоваться услугами компании по вывозу и переработке мусора. Эффективно, но дорого. Вы добровольно отдаете в чужие руки материал, и платите за это деньги;
2. Сжигать кучу сухих обрезков прямо на участке. Совершенно бесплатно, если не считать возможной уплаты штрафа. Но при этом вы вдыхаете удушливый дым, и создаете неудобства соседям. Не говоря уже об опасности возгорания построек на участке. Место, над которым полыхал костер – остается неплодородным в течение нескольких лет;
3. Перерабатывать обрезки в компост для последующего удобрения ваших зеленых насаждений. Способ идеальный, однако, целые ветви перегнивают в компост достаточно долго. Процесс ускорится, если их перемолоть в щепу. Для этого существует специальное приспособление – садовый измельчитель для веток.

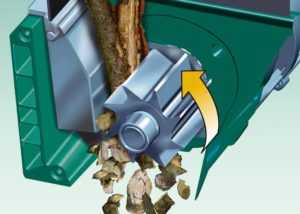

Принцип его действия простой – внутри механизма вращается фреза, перемалывающая ветки в однородную массу. Привод может быть ручным, механическим (с использованием двигателя внутреннего сгорания), или электрическим. Последний вариант наиболее популярен, за счет простоты конструкции.

Эти приспособления повсеместно встречаются в продаже, однако можно изготовить измельчитель веток своими руками. Разумеется, конструкция получится не совсем бесплатной. Некоторые компоненты придется приобретать.

Как сделать садовый электрический измельчитель веток своими руками

Что необходимо для изготовления:

• Электродвигатель мощностью порядка 1-2 кВт;
• Дисковые пилы диаметром 100-200 мм в количестве 10-15 штук или фреза с крупными зубьями;
• Стальной круг или готовая ось. Диаметр должен соответствовать посадочному гнезду дисковых пил;
• Набор шайб толщиной 5-7 мм для разделения дисков. Внутренний диаметр должен соответствовать толщине оси. Количество по числу дисковых пил;
• Ремень со шкивами для передачи крутящего момента от двигателя. Подойдет от отечественного автопрома;
• Швеллер или уголок для станины;
• Стальной лист толщиной 3-5 мм для рабочего бункера;
• Стальной лист 2-3 мм для направляющего раструба;
• Пара колес от садовой тележки, если самодельный измельчитель веток предполагается перемещать с места на место;
• Сварочный аппарат, болгарка, дрель, набор крепежных элементов.

Как сделать измельчитель веток на основе дисковых пил?

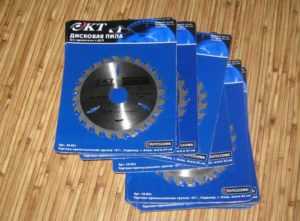

Приобретаем 10-15 полотен, желательно с насадками на зубья из твердой стали. Подбираем или изготавливаем набор стальных шайб-прокладок для разделения дисков на валу. Расстояние между пилами должно быть порядка 10 мм. Если сделать больше – будут застревать мелкие ветки, если меньше – ширина рабочей области уменьшится.

Насаживаем пакет из дисков с шайбами на вал. Его можно выточить на токарном станке, или воспользоваться подходящим от старой автомобильной коробки передач.

Важно! Зубья у дисковых пил не должны располагаться по одной линии. Их можно расположить со смещением, а лучше – в хаотичном порядке. В этом случае нагрузка на вал, и соответственно двигатель будет ниже, продлевая ресурс конструкции.

Из швеллера или уголка свариваем прочную раму. Снизу устанавливаем фундамент для электродвигателя. Обязательно предусматриваем возможность перемещения двигателя для регулирования натяжения приводного ремня.

На поперечинах организуем постаменты для шарикоподшипников, на которых крепится рабочий вал. Не допускаются перекосы, оси двигателя и вала должны быть параллельны.

Изготавливаем рабочий бункер, в котором будет происходить измельчение. Он должен быть прочным, и выдерживать удары разлетающихся кусков древесины. Особое внимание уделяем опорной пластине, или пассивному ножу. Именно в него будут упираться ветви при дроблении.

Его желательно сделать регулируемым по отношению к режущим элементам. Тогда вы сможете изменять размер щепы. Например, для отопления – рубятся крупные куски. А для компоста – помельче.

Обязательно сделайте раструб для подачи веток. У него два предназначения: Во-первых, он направляет ветки в измельчитель под прямым углом. Во-вторых – оберегает ваши руки от травм. Глубина раструба должна быть больше, чем длина вашей руки.

Измельчитель травы и тонких веток

Важно! Во время работ не следует рукой направлять ветки к месту измельчения. Используйте для этого ветку потолще или специальную доску.

Если вам не приходится утилизировать толстые ветки, и дробилка для дерева не нужна – конструкцию можно упростить. Мощные зубья не требуются, в качестве измельчителя используем схему ножа для шинкования капусты.

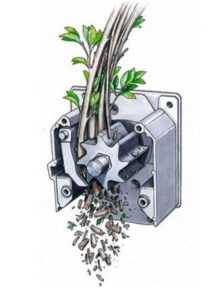

Принцип действия устройства показан на иллюстрации:

Дисковая фреза, вращаясь с высокой скоростью, отрезает от пучка травы или веток мелкие кусочки. Процесс происходит очень быстро, производительность такой машины высокая.

В качестве рабочего бункера можно использовать любую круглую емкость – например, старую кастрюлю или ведро. Поскольку толстые ветки дробиться не будут – прочность не так важна. Или вы можете сварить короб из тонкой листовой стали. Часто для изготовления таких конструкций используют так называемые «улитки» от старых вентиляционных систем.

При этом вы можете использовать сразу всю конструкцию: вал, электродвигатель, корпус вентилятора. Останется лишь изготовить режущий инструмент, и измельчитель травы готов.

В качестве ножей можно использовать заточенные с противоположных сторон пластины из твердого сплава, или металлический диск со специальными прорезями, на которые устанавливаются ножи.

Трава, попадая в прорези, мелко шинкуется и вылетает в боковое отверстие. Устройство достаточно безопасное, главное – выполнить подающий раструб таким образом, чтобы исключить попадание конечностей во фрезу.

Готовая конструкция компактна и транспортабельна.

В качестве привода можно использовать любой электродвигатель мощностью до 1 кВт, или обыкновенную угловую шлифовальную машину (болгарку).

Электрический измельчитель своими руками фрезерного типа

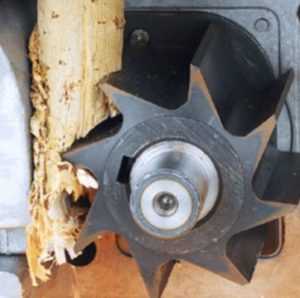

Следующая конструкция предназначена для дробления крупных веток и тонких стволов деревьев. В качестве рабочей насадки используется фреза с крупными зубьями. Принцип работы на иллюстрации:

Для изготовления потребуется выточить самостоятельно или раздобыть где-то прочную крупную фрезу. Такие используются в тяжелом машиностроении. Так что, если неподалеку от вас есть большой завод – приобрести готовое изделие не составит труда. Для крепления механизма надо изготовить прочный рабочий бункер, из листового железа толщиной не менее 5 мм.

Высокая скорость в такой конструкции не нужна, важнее хороший крутящий момент. Поэтому на приводной вал следует установить понижающий редуктор. Достаточно передаточного отношения 2:1. Это обеспечит усилие, требуемое для переработки стволов и веток толщиной до 3 см. Двигатель требуется мощный, не менее 2-3 кВт, редуктор можно сделать ременный, подобрав шкивы с разницей в диаметрах 2:1.

Не менее важной частью конструкции является упорная пластина. Именно между ней и зубьями фрезы происходит перемалывание дерева. Пластину можно сделать регулируемой, тогда вы сможете изменять размер щепы и перемалывать ветви разной толщины.

Поскольку механизм достаточно мощный и тяжелый, вся конструкция должна располагаться на прочном основании. Такие измельчители обычно устанавливаются стационарно, поэтому колеса здесь излишни.

Важно! В мощных системах вопросы безопасности особенно актуальны. Поэтому кнопка аварийного отключения должна быть в доступном месте, а раструб подачи веток разработан таким образом, чтобы исключить попадание рук в бункер.

Ширина фрезы, а соответственно и бункера, может быть какой угодно. Подавать можно от одного ствола до целого куста одновременно. Необходимо помнить, что при увеличении ширины одновременной обработки, надо увеличивать мощности силовой установки. При ширине фрезы 30-50 см, мощность электродвигателя должна быть не менее 3 кВт.

Если фрезу подходящей ширины найти трудно, можно объединить несколько штук одного размера и формы, насадив их на вал.

Изготовление приспособлений для резки веток и травы не представляет сложности для мастера с опытом слесарных работ. А экономия денежных средств, станет приятным бонусом.

Видео пример того как можно сделать измельчитель веток садовый электрический своими руками исключительно из подручных материалов и болгарки. Это доступно каждому, нужно только внимательно присмотреться к своему хламу в гараже.

obinstrumente.ru

Садовый измельчитель своими руками

Для переработки веток деревьев, ботвы огородных культур и другой зеленой растительности придумали отличный механический помощник – шредер. За несколько минут из кучи отходов получится сырье для компоста или подстилка домашней птице на зиму. Агрегат заводского изготовления очень дорогой, поэтому умельцы научились собирать его самостоятельно. Тем, кому это интересно мы предлагаем рассмотреть, как сделать садовый измельчитель своими руками с минимальными затратами.

Основные узлы шредера

Измельчитель травы и веток состоит из трех основных узлов: мотор, режущий механизм – чиппер, загрузочный бункер. Все это расположено на стальной раме и для безопасности закрыто кожухом. Некоторые модели шредеров заводского изготовления могут комплектоваться дополнительным бункером для сбора измельченной массы. Во время работы с измельчителем используют дополнительные приспособления: толкатель для органики и сито, помогающее отделять мелкие фракции. Просеянные крупные отходы при надобности загружают в бункер для повторной переработки.

Шредеры заводского изготовления оснащены валковыми, фрезерными, молотковыми и другими чипперами. Самодельные садовые измельчители обычно работают с режущим механизмом, изготовленным из набора ножей или дисковых пил.

Привод шредера

Любой измельчитель травы и веток работает от привода. Здесь существует только два варианта: электродвигатель или бензиновый мотор. Электрические шредеры намного слабее по мощности и больше предназначены для перемалывания мелкой органики. Измельчители, работающие от ДВС, намного мощнее. Они способны справиться с ветками толщиной до 8 см.

При изготовлении садового измельчителя своими руками, электродвигатель можно снять с отслужившей техники. Желательно чтобы его мощность была не менее 1,1 кВт. У кого есть мотоблок, шредер можно подключить с помощью ременной передачи к ДВС. При отсутствии любого мотора, свой измельчитель придется комплектовать купленным в магазине агрегатом.

Совет! Цена нового двигателя достигает большей части стоимости шредера заводского изготовления. При такой постановке вопроса выгода от самодельного измельчителя будет маленькая.

Измельчители мягкой органики могут, вообще, быть без привода. В действие человек их приводит силой рук. Варианты таких механизмов представлены на фото.

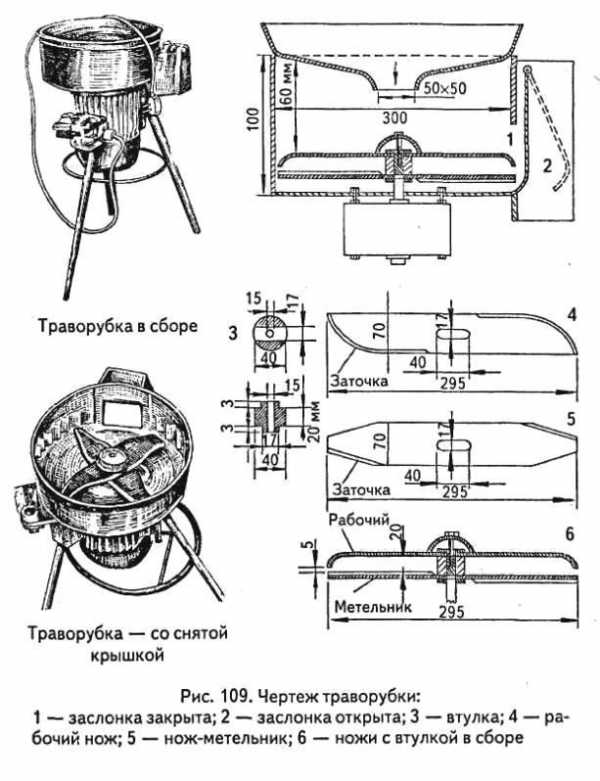

Чертежи разных моделей шредеров

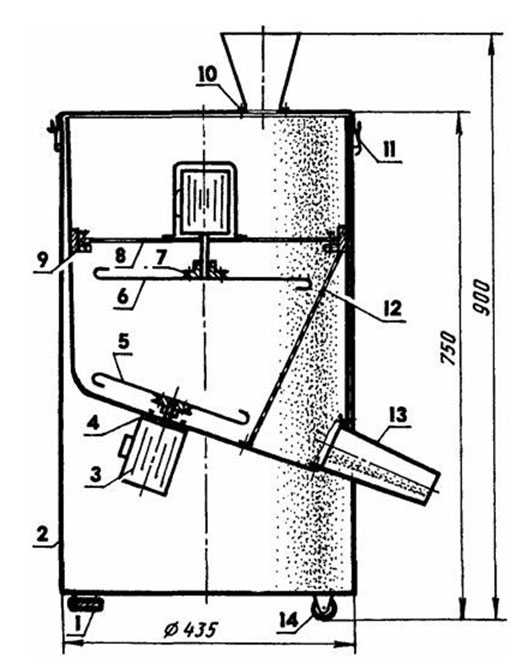

Чтобы изготовить измельчитель травы, нужно иметь под рукой точные чертежи. Мы предлагаем рассмотреть несколько вариантов схем шредеров.

Измельчитель с молотковым чиппером считается универсальным. Механизм справится с мягкой зеленой массой, ветками деревьев, толстой ботвой огородных культур и даже зерном.

Важно! Молотковая конструкция для самостоятельного изготовления довольно сложная. Требуется очень много токарных работ.

Проще всего режущий механизм для веток и травы собрать из дисковых пил. Для такого чиппера не нужны даже чертежи. Дисковые пилы в количестве от 15 до 30 штук насаживают на вал, стягивают с обеих сторон гайками, набивают подшипники, после чего всю конструкцию крепят на стальной раме.

Двухвалковый измельчитель тоже прост в изготовлении. В этом можно удостовериться по представленному чертежу. Чиппер состоит из двух валов, на которые сверху закреплены стальные ножи. В домашнем изготовлении их делают из рессор грузового автомобиля и ставят по 3–4 штуки. Валы на оси и подшипниках закреплены параллельно друг другу так, чтобы при вращении ножи не цеплялись.

Внимание! Приводом двухвалкового шредера может выступать только мощный мотор, имеющий пониженные обороты.

На видео представлен самодельный измельчитель с шестернями:

Инструкция по сборке разных моделей шредеров

Собирать самодельный садовый измельчитель начинают после того, как подготовлены все детали согласно чертежу. Независимо от выбранной конструкции, работы включают: изготовление рамы, загрузочного бункера, чиппера и подключение двигателя.

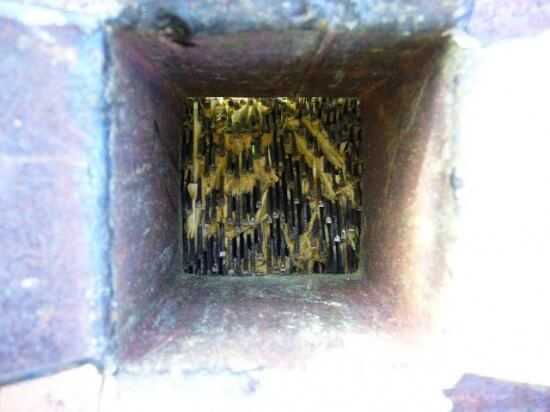

Конструкция из дисковых пил

Состоит такой садовый измельчитель веток из собранных в единую конструкцию дисковых пил. Их придется купить в магазине. Количество пил определяется индивидуально. Обычно ставят от 15 до 30 штук. Здесь важно учесть один нюанс. От большего количества пил увеличивается ширина чиппера, а, значит, потребуется мощнее привод.

Насаживают дисковые пилы на вал, причем между каждой ставят промежуточную шайбу толщиной 10 мм. Уменьшать зазор нельзя, иначе рабочая область уменьшится. Толще шайбы ставить тоже не желательно. В больших зазорах между пилами будут застревать тонкие ветки.

Вал вытачивают на токарном станке. Нужно предусмотреть резьбы под гайки для зажимки набора пил и рабочего шкива. С обоих концов на валу вытачивают посадочные места для подшипников.

Внимание! Перед тем как зажать гайками на валу набор пил, нужно удостовериться, что их зубья не стоят на одной линии. Оптимально хаотичное расположение зубьев. От этого снижается нагрузка на чиппер измельчителя и двигатель.

Для привода лучше использовать электродвигатель. Если собранный садовый электрический своими руками шредер будет работать от сети 220 вольт, то он сможет перемалывать только тонкие ветки и зеленую массу. Для переработки толстых веток потребуется трехфазный электродвигатель. Как вариант измельчитель можно приспособить для подключения ремнем к шкиву мотора мотоблока.

Раму измельчителя сваривают из стального профиля, швеллера или уголка. Сначала делают прямоугольную основу под чиппер. Здесь важно ровно закрепить гнезда подшипников, чтобы не было перекоса, а ось электродвигателя и вала с дисковыми пилами должны находиться в параллельных плоскостях. К готовому основанию для чиппера приваривают опорные стойки, которые исполнят роль ножек измельчителя.

Бункер шредера изготавливают из листовой стали толщиной не менее 1 мм. Тонкую жесть брать не стоит, так как она будет деформироваться от ударов разлетающихся щепок. Высоту бункера делают больше длины рук. Это нужно для личной безопасности.

Сделанный из набора пил шредер справится с любой органикой. Однако чиппер придется частенько чистить.

Сборка измельчителя с ножевым диском

Этот шредер с ножами способен перерабатывать только мягкую органику. Он больше предназначен для приготовления зеленого корма домашней птице и животным. Бункер выгибают из жести. Можно приспособить оцинкованное ведро или корпус от старой техники, например, вентилятора. Бункер получится гибкий, но большая прочность здесь не нужна. Ведь ветки измельчитель травы молотить не будет.

Чиппер изготавливают из листовой стали толщиной 3–5 мм. На диске болгаркой вырезают 4 прорези. Далее, берут кусок автомобильной рессоры, затачивают ее и сверлят 2 отверстия. Таких ножей тоже делают 4 штуки, после чего их вставляют в прорези на диске и крепят болтами. По центру диска сверлят отверстие. В него вставляют резьбовой конец вала, после чего прочно затягивают гайкой. Сам вал с подшипниками крепят к раме, а на другой конец надевают шкив.

Чтобы резать траву, достаточно измельчитель соединить с электродвигателем мощностью 1 кВт.

Сборка двухвалкового измельчителя

Собирать двухвалковый измельчитель веток садовый начинают с рамы. Сначала сваривают прямоугольную конструкцию. Внутри рамы к боковым элементам приваривают четыре крепежа для валов. Их располагают так, чтобы режущие барабаны выставились ровно.

Совет! Если хотите сделать шредер передвижным, сразу к раме приварите оси для колес.

Далее, по представленной схеме изготавливают 2 вала с режущими барабанами. Для трех ножей потребуется найти круглую заготовку. Под 4 ножа используют стальной квадрат. В любом случае края валов затачивают круглой формы под подшипники.

Ножи изготавливают из автомобильной рессоры. На каждом элементе сверлят два крепежных отверстия под болты. Каждый нож затачивают под углом 45^о, прикладывают к валу и отмечают места крепления. Теперь осталось просверлить по меткам отверстия, нарезать резьбу и прикрутить болтами все ножи. Режущие барабаны готовы.

Следующим этапом выполняют сборку чиппера. Для этого в противоположных стенках стального коробка сверлят отверстия. Вокруг них из стальной полосы формируют гнезда, куда вставляют подшипники вместе с валами. Барабаны при вращении не должны цепляться ножами друг за друга.

На каждый вал насаживают шестерни. Они нужны для синхронизации движения. Готовый чиппер крепят болтами к четырем внутренним элементам, приваренным на раме. Бункер сваривают из листовой стали толщиной 1–2 мм. На валы режущего барабана и двигателя надевают шкивы ременной передачи. Можно применить цепную передачу. Тогда вместо шкивов ставят звездочки.

Двухвалковый шредер может работать от трехфазного электродвигателя или мотора мотоблока. В этом случае мощности хватит для переработки веток толщиной до 8 см.

Заключение

При изготовлении самодельных измельчителей, умельцы применяют болгарки, дрели, пылесосы и даже стиральные машины. Конечно, такие шредеры получатся слабенькие, но порубить траву на корм птице получится.

fermilon.ru

Измельчитель травы своими руками: схемы: фото, видео

Измельчитель травы в помощь садоводу. Красивый и плодоносящий сад, в котором всегда приятно отдохнуть и насладиться его великолепием – это результат кропотливой работы хозяина. Все мы знаем, чтобы иметь хороший результат – зеленую растительность, сочные фрукты и овощи — нужно вносить удобрения в почву, обеспечивая её всеми необходимыми органическими веществами.

Измельчитель травы

Идеальным питанием для почвы является компост. Компостирование – это внесение в почву разложившихся органических соединений, полученных в результате гниения материалов: листьев, стеблей, ботвы, черенков, различных растительных и животных отходов.

Необходимые детали для его изготовления:

• мотор;
• ножи или диски;
• вал;
• болтики, гайки;
• контейнер;
• защитная рама;
• вспомогательные материалы: отвертка, болгарка, молоток.

Такой аппарат работает приближено к действию кухонного комбайна. Напряжение с мотора идет на вал с ножами, которые перемалывают поступающие ветки или траву, а затем обработанный материал выходит через специальное отверстие в коробе и поступает на компост, корм для животных и птиц.

Самодельный измельчитель

Этот агрегат можно легко сделать при помощи подручных материалов, которые имеет каждый хозяин в своем доме, а недостающие детали приобрести на рынке. В сети вы сможете найти видео с пошаговой сборкой измельчителей. Главное, определиться с видом устройства, нарисовать чертежи и приготовить нужные детали для сборки.

Виды измельчителей

Рассмотрим, какие бывают разновидности измельчителей травы:

Бензиновые

Приборы с бензиновым двигателем имеют более высокую мощность, позволяют измельчать не только траву, но и более крупные ветки в любой точке сада независимо от наличия электросети. Подходят для больших площадей и растительности большого диаметра.

Электрические

Работают только от сети, менее мощные. Отличаются легкостью в применении за счет компактности и меньшего веса. Отличный вариант для садоводов. Для измельчения травы и небольших по диаметру веток, подойдет садовый агрегат мощностью не более 1,5 кВт. Однако такие устройства не выдерживают длительных непрерывных нагрузок. Для более продолжительного объема работы лучше выбирать двигатели мощностью до 4 кВт. Этот садовый агрегат очень удобный.

Самодельный измельчитель травы можно сделать при помощи:

Подходит для измельчения травы небольших объемов (в основном для кормления птиц и скотины).

Нужные материалы:

• Дрель мощностью до 1 кВт;
• ножи;
• болты и гайки;
• контейнер для травы (ведро).

Сборка достаточно простая, единственная задача – заточка ножей. Они должны иметь форму ромба с односторонней заточкой, направленной вниз. Такая форма позволит защитить нож от скапливания и наматывания на его поверхности травы. После сборки нужно поместить траву в ведро, подключить прибор к электросети и измельчить растительность.

Такой способ приближен к первому варианту. Отличается тем, что даёт возможность переработки намного больших объемов растительности.

Выбор материалов для изготовления измельчителя травы

Материалы для сборки:

• культиватор, который можно использовать в виде привода;
• стальной нож, вырезанный из полотна и остро заточенный;
• саморезы;
• пластмассовая емкость, где будет проходить измельчение;
• квадратная столешница и ножки.

Для сборки конструкции садового измельчителя нужно прикрепить привод к столу, предварительно сделав отверстие в столешнице. Затем, с помощью скоб и саморезов, подтянуть кожух машины к деревянному бруску. Для раструба сделать воронку из подручных материалов (например, рукав от водостока) и закрепить ее так, чтоб не мешала в установке культиватора. Сам брусок закрепить саморезами к столу. В конце нужно установить ограничители с помощью ножек, чтоб предотвратить скольжение столешницы.

• Советского пылесоса

Для такого варианта изготовления измельчителя подойдет корпус от пылесоса времен СССР, который имеет удобное отверстие для загрузки травы. Это устройство отличается от предыдущих наличием второго отверстия, через которое проходит измельченная трава.

Для сборки этой конструкции нужны:

• мощный двигатель около 180 Ватт;
• корпус пылесоса;
• ножи, болты и гайки;
• металлические ножки;
• ведро для приема продукта.

Сначала нужно приготовить втулку для крепления ножей и присоединения двигателя к корпусу. Ножи предварительно вырезать и хорошо заточить, сделав в них отверстие под втулку. При помощи болтов крепим двигатель к корпусу. Для выхода силоса, делаем отверстие в боку самого корпуса. Вокруг прорези привариваем защитный кожух, чтоб не разбрасывался продукт выхода.

Свариваем платформу под конструкцию. Платформа должна иметь форму усеченной пирамиды с широким основанием внизу и более узким кверху. Такая форма обеспечивает устойчивость агрегата во время работы. Сделав отверстия для болтов, крепим дно двигателя к платформе. Как видим, все детали легко найдутся в хозяйстве. Проблема может возникнуть лишь с втулкой, которую можно сделать на станке.

• Стиральной машины

Такое устройство действует по тому же принципу, но позволяет измельчать не только траву, но и ветки.

Измельчитель своими руками

Подручные материалы:

• двигатель и цилиндрический корпус от старой стиральной машины;
• ножи или устаревшее полотно ножовки;
• крепежи, гайки и болты;
• втулки;
• болгарка, отвертки;
• контейнер для отработанного материала;
• ножки от мебели.

В контейнере от стиральной машины — можно заменить на кастрюлю, ведро или бочки — сделайте отверстие и укройте его листом из тонкого металла. Такой проход лучше делать на дне контейнера, но если не получается, то оно должно быть сбоку и обязательно ниже лезвий. По примеру предыдущего варианта нужно изготовить втулку, к которой крепятся ножи, и зафиксировать ножи на дне контейнера.

Исходя из размеров вала двигателя, сделать отверстия под втулку и крепление мотора. При помощи установленных фиксаторов прикрепить двигатель машины к контейнеру. В качестве емкости для сбора измельченной травы, можно использовать как ведро, бочку, так и самодельный контейнер, изготовленный из металла и прикрепленный болтами.

Ознакомившись с приведенными вариантами, вы с легкостью сможете сделать садовый измельчитель в домашних условиях. При этом видео и чертежи, приведенные в сети, помогут вам в точной сборке конкретных агрегатов. Зависимо от того какие подручные средства вы имеете, объема работы, можете выбрать более подходящий вам способ изготовления. Основные инструменты, которые нужны для сборки садового измельчителя – болгарка, шуруповерт и сварочный аппарат.

Не забывайте соблюдать технику безопасности при работе с электрическими видами агрегатов. Острые ножи и диски несут серьезную опасность для вашей жизни и здоровья, а также людей, находящихся в окружении. Особенно будьте осторожно с инструментом, если в доме есть дети. Из всего вышесказанного можно сделать вывод, что измельчитель травы можно изготовить своими руками или приобрести готовый вариант.

Читайте так же: Пылесос для бассейна

Автор: С. Диана

rozarii.ru

Как сделать садовый измельчитель своими руками

Экология потребления.Усадьба:После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку.

После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение — компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

• Дисковые пилы – 15-25 штук
• Мотор – бензиновый или электрический
• Шпилька (штанга) М20, к ней шайбы и гайки
• Шкив (например, от генератора ВАЗ) и плотный ремень
• Подшипники
• Металлические трубы для рамы
• Листовой металл для бункера
• Шайбы из пластика 14-24 штуки

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

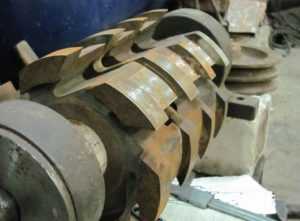

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

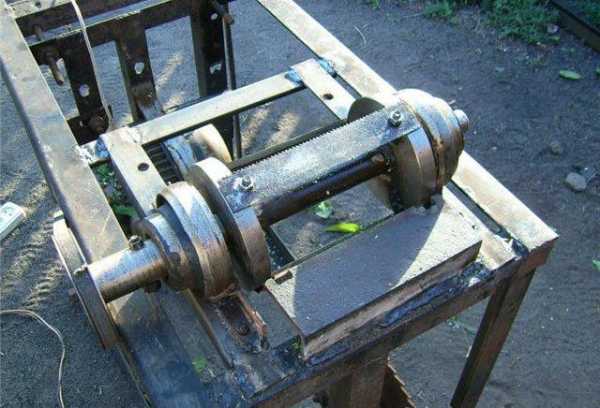

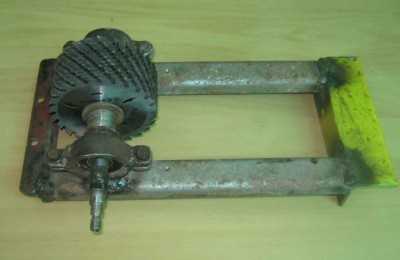

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

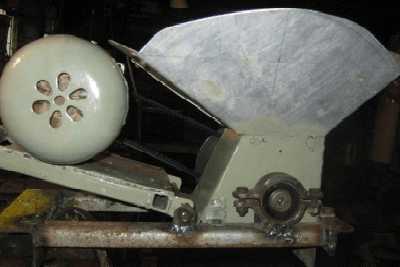

Приемный бункер легко сделать из оцинкованной стали

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

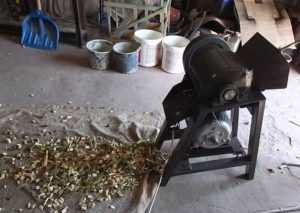

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Видео пример использования этого агрегата

econet.ru

Как сделать измельчитель травы своими руками: конструкции, схемы, чертежи

Инструменты и техника

Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.

1

Ручная сечка

Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Как правильно выбрать измельчитель веток и травы для дачи?

2

Электрические приспособления

Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.

Как сделать грядку-пирамиду для клубники своими руками?

2.1

Траворезка из электродрели

Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

Схема изготовления:

• в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
• нож надевают на металлический стержень;
• конец стержня закрепляют в головке дрели;
• на свободный конец стержня накручивают гайку, чтобы нож не слетел;
• нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.

Как правильно сделать шпалеры для винограда своими руками?

2.2

Шредер из пылесоса типа «Тайфун»

Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.

Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.

Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.

Изготовление ножей:

1. 1. Из полотна ножовки вырезают две прямоугольные пластины.
2. 2. В центре каждой пластины пробивают квадратное отверстие.
3. 3. Ножи затачивают на станке.

Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.

3

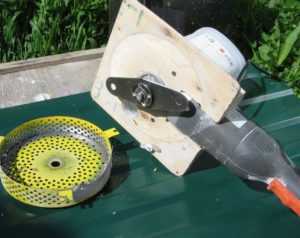

Траворезка-зернодробилка из болгарки

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

4

Самодельный шредер с мотором от стиральной машины

Схема работы аппарата:

• несколько острых ножей закрепляются на дне металлической емкости;
• вращаясь, ножи измельчают любой растительный мусор;
• отработанный материал выходит через боковое отверстие.

Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.

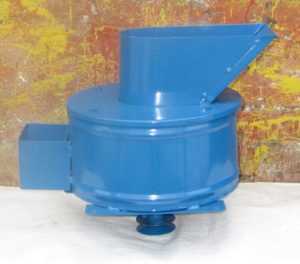

Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.

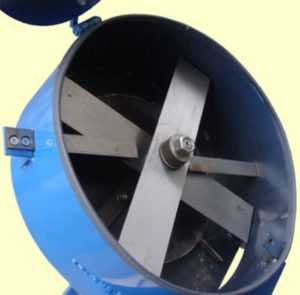

Корморезка с использованием бака от стиральной машины.

5

Соломорезка

В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.

Соломорезку несложно изготовить самостоятельно:

• Короб получают, обрезав верхнюю часть 200-литровой бочки.
• Ножи изготавливают из рессор и располагают их крестообразно на дне короба.
• Под бочкой закрепляют двигатель 3 КВт на 1500 оборотов.
• Для отвода от ножей уже измельченной соломы в боковую часть короба вваривают трубу круглого сечения.
• Верх бункера закрывают крышкой из ДСП, в центре которой оставляют отверстие для загрузки сена или соломы.

naogorode.net
