Измерение влажности. Методы и работа. Устройство и приборы

Измерение влажности жидких веществ зависит от полярности жидкости, то есть, если вода хорошо растворяется в жидкости, то такая жидкость полярная, и наоборот. Например, бензин является неполярной жидкостью, а спирт – полярной. Концентрация воды в полярной жидкости может быть любой. Плотность жидкости наиболее удобно определять ареометром, который имеет плавающую шкалу.

В неполярной жидкости содержание воды определяют по изменению диэлектрической проницаемости, так как вода в таких жидкостях растворяется в незначительных количествах. Измерение влажности сухих веществ производят методом высушивания в лабораторных условиях. Для этого сравнивают массу вещества до сушки, и после нее. Чтобы быстро определить влажность, применяют специальные измерительные устройства.

В настоящее время наиболее популярным стало:

  • Измерение влажности воздуха для осуществления мониторинга погодных условий с некоторым предсказанием возможного изменения влажности.
  • Нормы гигиены по содержанию в воздухе влаги.
  • Условия технологии, зависящие от влажности внешней среды.

Измерение влажности на химическом производстве требуется для определения влаги в сыпучих или твердых материалах. Например, для управления режимом работы печей требуется контроль текущей величины влажности газов или воздуха. При выполнении сушки в химическом производстве также необходимо периодически измерять содержание влаги в различных веществах. Такой процесс требует значительных затрат энергии, достигающих 15% расходуемого топлива. Например, перед фасовкой цемента, удобрений в мешки осуществляют предварительную сушку.

Методы измерений

В каждом конкретном случае, в котором необходимо измерение влажности, существуют специальные методы. Рассмотрим основные из таких методов.

Психрометрический метод

Заключается в том, что измеряется разность температур 2-х термометров: сухого и влажного. С помощью специального фитиля мокрый термометр поддерживается во влажном состоянии, путем его непрерывного смачивания водой. Вода испаряется с поверхности термометра, тем самым охлаждает его. Скорость испарения прямо пропорционально зависит от влажности. Чем более сухой газ, тем быстрее будет испаряться вода с мокрого термометра. Возникает разность температур влажного и сухого термометров, по которой определяют влажность газа.

Формула для определения влажности использует зависимость между значениями обоих термометров, и давлением пара:

р н.м – р = А рб (t c – t m), где р –давление газа, р н.м. – давление пара при tm (влажного термометра), рб – давление по барометру, А – психрометрическая константа, t c – температура сухого термометра.

По следующей формуле определяют относительную влажность:

φ = р : р н.с *100 = 100 * [р н.м – А р б (tc – tm)] : р н.с

где р н.с, р н.м – парциальное давление насыщенного пара при температурах t c и t m. В связи с тем, что р н.с и р н.м однозначно определяются t c и t m, то при А = const, можно получить зависимость:

φ = f(t c – t m ,  t c)

Исходя из этой формулы, рассчитываются психометрические таблицы, которые отличаются в зависимости от различных видов термометров. Константа А зависит от условий отведения тепла от термометра во внешнюю среду. В связи с этим для отдельного устройства термометра величина А будет отличаться от других.

Для создания постоянного значения параметра А в каждом термометре создают такой обдув термометра, при котором этот параметр будет постоянным. Шкала психрометра имеет градуировку в влажности. Принцип действия разных видов психрометров одинаков.

Сорбционный метод

Заключается в связи свойств материалов с количеством поглощенной влаги, зависит от влажности контролируемого газа. Работа сорбционного влагомера описана ниже.

Метод точки росы

Фиксация температуры конденсации пара до момента насыщения влагой. Абсолютную влажность вычисляют по температуре точки росы. Это наиболее точный способ, позволяющий при любом давлении газа измерить влажность.

Чувствительным элементом является зеркало, которое требуется охлаждать для образования на нем конденсата влаги газа. Для измерений температуры образования росы спроектированы влагомеры с автоматическим действием.

Очищенная газовая смесь поступает по каналу 1 в камеру 2. В этой камере газ касается с зеркалом оптического канала 3. По нему поток света попадает на оптрон 5 от источника 4. Происходит охлаждение поверхности 3 с помощью термобатареи 6, которая функционирует на элементах Пельтье. Ее принцип действия заключается в протекании тока через поверхности прикосновения разных типов проводников. Вследствие этого выделяется тепло или холод.

При подходе к точке росы оптрон закрывается, и протекание тока по термобатарее прерывается. Термопара 7 определяет температуру точки росы.

На практике имеются трудности в осуществлении этого метода измерения:

  • Определение момента конденсации зависит от способа фиксации.
  • Температура конденсации росы зависит от вида поверхности. Значительно снизить температуру росы может наличие жирных веществ.
  • В агрессивных химически активных газах точка росы может иметь значительные отличия от расчетных значений. Агрессивные газы могут взаимодействовать на поверхность выпадения росы, вызывая ее коррозию.
Влагомеры сорбционного типа

В таких типах чувствительный компонент должен быть в равновесии с контролируемым газом. Практическую популярность получили несколько видов преобразователей.

Электролитические

Содержат электролит. Влажность газа изменяется, вследствие чего изменяется объем влаги на чувствительном элементе. Это ведет к изменению концентрации электролита на чувствительном элементе.

В состав электролита входит хлористый литий. Схемы измерений таких моделей являются мостовыми схемами измерений. Электролитические гигрометры имеют такие недостатки, как влияние концентрации вещества, а также непостоянство характеристики градуировки на измерения.

Электролитические измерители с подогревом по конструкции подобны измерителям электролитического типа без подогрева. Но их принцип работы имеет отличия. Изменение величины электропроводности обуславливает изменение температуры преобразователя.

В случае, если влажность газа повышается, следовательно, повышается электрическая проводимость преобразователя. Это приводит к повышению тока, испарению влаги, что приводит к снижению электрической проводимости.

Температура, которая соответствует этому равновесию, подлежит измерению преобразователем. Модели электролитических влагомеров, имеющих подогрев, обладают повышенной надежностью и простотой конструкции. Их свойства не зависят от загрязнения и пыли

Кулонометрические преобразователи

Выполняют измерение влажности по электрической энергии, потраченной на электролиз влаги, поглощаемой пентаоксидом фосфора. В таких приборах преобразователь включает в себя пластиковый корпус. В его внутреннем канале находятся два электрода, выполненных в виде спиралей, которые не касаются друг друга. Промежуток между электродами занят пентаоксидом фосфора, который обладает хорошей способностью к сушке.

Влага, находящаяся в газе, при соединении с гигроскопическим веществом, создает раствор фосфорной кислоты, имеющей повышенную удельную проводимость.  При подключении питания возникает электролиз поглощаемой влаги. При неизменном расходе газа объем воды равен концентрации влаги в контролируемом газе.

Достоинством кулонометрических влагомеров стала независимость показаний от питания и составных частей газа. На качество измерения не влияет загрязненность сорбента. Этот способ не нуждается в градуировке эталонных смесей, и является оптимальным для замеров минимальных концентраций влаги в газе.

Отрицательным фактором способа является необходимость недопущения газов, которые имеют щелочную реакцию. Чувствительный элемент может выйти из строя при их присутствии. Также на точность измерения влияет наличие спиртов.

Пьезосорбционные гигрометры

Работают по принципу применения зависимости частоты колебаний от веса влаги, которая поглощена сорбентом, находящемся на кварцевой пластине.

Характеристики метрологии пьезосорбционных влагомеров зависят от материала сорбента и способа его нанесения на кварцевую пластину. Использование силикагеля позволяет применять пьезосорбционный способ для измерения минимальной концентрации влаги. Устройство чувствительного компонента имеет элементарную конструкцию.

Гигрометры пьезосорбционного типа нуждаются в градуировке по газам, имеющим уже известную величину влажности. Могут быть дополнительные погрешности из-за сорбирования кроме влаги других компонентов контролируемого газа. Такие модели гигрометров используются в химическом производстве и при исследованиях материалов в термобарокамерах.

Измерение влажности

Оптический метод основывается на ослаблении ИК излучения из-за поглощения его водяными парами.

Конденсационный метод заключается в охлаждении газа в холодильнике до окончательной конденсации влаги. Затем влагу измеряют. Этот метод является абсолютным, однако при этом необходимы более трудные процессы.

Тепловой способ измерение влажности заключается в эффекте разной теплопроводности влажных и сухих газов.

Радиационный метод основан на зависимости поглощения инфракрасных лучей, зависящих от влажности.

Емкостный метод основывается на принципе действия емкости, ее емкость будет намного выше, если газ более сухой, так как влага, попавшая между обкладками, снижает емкость.

Кондуктометрический метод работает на зависимости влажности газа от его электрической проводимости. При возрастании влажности повышается и проводимость газа.

Похожие темы:

electrosam.ru

Измерение температуры и влажности

Температура характеризуется тепловым состоянием тела. Температура воздуха – один из важнейших метеорологических элементов и измеряется по международной шкале температур в градусах Цельсия.

Влажность обычно характеризуется количеством воды в веществе, которая выражается в процентах (%) от первоначальной массы влажного вещества или её объёма. Таким образом отличают массовую и объемную влажность.

Так как температура и влажность в физической среде, продуктах, исследуемых образцах и материалах являются очень важными показателями в работе с ними, то анализ данных физических величин просто необходим.
 Например,при достаточной влажности воздуха рост прочности бетона продолжается длительное время.

Компания ООО РВС предлагает Вам широкий спектр оборудования для измерения температуры и влажности.

Термометр для бетона, вставной биметаллический, от –20 до +60ºС

Термометр для асфальта вставной биметаллический, от 0 до +300ºС

Цифровой термометр TESTING

Погружной термометр TESTO 905-T1

Поверхностный термометр Testo 905-T2

Термометр для измерения на поверхности бетона, от –20 до + 80ºС

Цифровой минимум / максимум термометр –40 дo+50ºС

Цифровой минимум / максимум термометр с двумя дисплеями для комнатной и уличной температур

Лабораторный термометр

Цифровой термометр Testo 110

Цифровой термометр модельGTH 1150, от –50°C до +1150°C, точность 1°C

Цифровой термометр модельGTH 1160, от –50°C до +1150°C, точность 0.1°C

Цифровой термометр Testo DST –K5  от –199,9 до 1370С

Температурные датчики

Инфракрасный измеритель температуры Minitemp MT 4

Инфракрасный измеритель температуры Raynger ST20 pro

Инфракрасный измеритель температуры Raynger МХ4+

Мини устройство сохранения данных Testostor 175-0

Электронный термовлагомер Hydromette COMPACT TF-1

Гигрометр

Термогигрометр

Термогигрометр с цифровым дисплеем

Инструмент измерения температуры/влажности Testo 635

измеритель влажности Testo 605-h2

Влагомеры

Электроды для измерения температур

а также, все неообходимые дополнильные аксесуары и запасные части к ним.

Представленные приборы выбраны для примера; сообщите нам область требуемого применения и мы будем рады помочь Вам с выбором.


rvs-ltd.ru

Как измерить температуру и относительную влажность воздуха в помещении

Для того чтобы постоянно контролировать и регистрировать условия окружающей среды в соответствии с техническими требованиями, методиками и процедурами, или если они влияют на качество результатов, для проведений испытаний продукции  или хранения различных материалов в нормальных условиях надо правильно измерить температуру и относительную влажность в помещение или в лаборатории.

  Так чем измерить температуры и влажность воздуха? На этот вопрос можно дать весьма развёрнутый ответ. Для осуществления такого контроля следует регулярно проводить измерение температуры и влажности воздуха в помещении или в лаборатории. На данный момент существует очень полезный прибор, который позволяет измерять уровень температуры и влажности в помещение или в лаборатории. Таким устройством является измерители температуры и влажности воздуха  (термогигрометр). Имеется несколько видов цифровых термогигрометров, о которых следует узнать поподробнее.

Прибор для определения температуры и влажности воздуха (термогигрометр) является очень сложным устройством, осуществляющее измерение не только влажности воздуха, но и температуры в помещении. Кроме всего прочего, термогигрометр фиксирует показания о состоянии температуры и влажности, зафиксированные с разных точек. То есть непосредственно с места, где установлен сам термогигрометр и с точки, где ранее был установлен датчик. Устройство синхронизирует показания, полученные с разных точек в помещении, и на основе этого уже предоставляет результаты проверки уровня влажности и измерения температуры. Пару слов можно сказать о технических характеристиках термогигрометра.

Кабель этого устройства имеет протяжённость в полтора метра, а показатели выводятся в диапазоне температуры от минус 20 до  плюс 60 оС и влажности воздуха  от 0 до 99%. Также есть беспроводные модели термогигрометров.

Психрометр ещё называют психрометрическим гигрометром. Он состоит из двух термометров. Один называется «сухим» и измеряет температуру воздуха. Второй называют увлажнённым из-за того, что он обёрнут тканевым фитилём и погружён в сосуд с водой. Этот термометр показывает температуру влажного фитиля. Показатели влажности выводятся в результате испарения влаги. Чем меньше влажность воздуха в помещении, тем интенсивнее испаряется влага. И уже в результате этих процессов, можно получить необходимые данные и о температуре воздуха и о его влажности.

Как выбрать измеритель температуры и влажности воздуха (термогигрометр)

Перед тем как выбрать измеритель температуры и относительной влажности воздуха (термогигрометр), следует ознакомиться с информацией насчёт того, какие виды таких устройств существуют. Их несколько видов цифровые, аналоговые. Какой термогигрометров выбрать, покупатель решит сам. Для того чтобы определиться с выбором такого прибора следует обратить внимание на его технические характеристики и сделать для себя пару важных выводов, которыми нужно будет руководствоваться при выборе прибора.

Во-первых, следует решить для себя, какой должна быть точность показателей термогигрометра. Звучит грубо, но по сути может помочь в выборе прибора. Дело в том, что различные приборы дают разные результаты. Это предполагает, что некоторые аппараты будут выдавать весьма точные показания о температуры и влажности воздуха, в то время как другие — лишь относительные данные. Это не говорит о существовании «плохих» приборов. Просто многие покупатели довольствуются и относительными данными, так как нет надобности в сверхточных данных. Затем следует решить, где будет установлен термогигрометр. Это может помочь в выборе, так как не все модели гигрометров могут быть установлены в любой точке в помещении. Например, не все термогигрометры могут быть прикреплены к стене. При выборе термогигрометра следует очень внимательно проверить наличие у устройства надлежащей комплектации. Необходимо обратить внимание на наличие индикаторов и психрометрической таблицы. Качественное устройство обязательно будет иметь это в комплектации.

Измерение влажности воздуха в помещении проводится во избежание проблем, связанных с сухостью воздуха или повышенной влажностью. Возможно, многие люди считают, что это не весомая причина для осуществления контроля за влажностью воздуха. Для того чтобы изменить отношение к этому вопросу, следует внимательнее отнестись к возможным последствиям. Температура и влажный воздух в помещении влияет на испытаний или хранения различных материалов. Температура и влажная среда является идеальной средой для испытаний продукции  и хранения различных материалов. Увеличении или уменьшении температуры и влажности воздуха может привести к не правильной испытаний продукции или хранения материалов. Ассортимент таких устройств весьма разнообразен, что позволит покупателю выбрать гигрометр, который будет соответствовать всем требованиям. При выборе гигрометра из существующих различных моделей следует обратить внимание на точность показателей влажности воздуха, которые предоставляются устройством. Далеко не каждый покупатель нуждается в сверхточных показаниях гигрометра, довольствуясь относительными. Также при выборе гигрометра следует очень внимательно проверить документацию (паспорт, инструкция, руководство по эксплуатации) и все его технические характеристики.

НПО -09 Специалист 1-категории Рахматов Д

nim.uz

Измеритель влажности и температуры

ТКА–ТВ

Назначение

Прибор предназначен для измерения параметров относительной влажности и температуры воздуха внутри помещений.

Принцип работы и устройство

Конструктивно прибор состоит из двух функциональных блоков: зонда с датчиками влажности, температуры и измерительного блока-преобразователя (блок обработки сигнала), связанных между собой многожильным кабелем.

Измерительный блок-преобразователь, заключённый в пластмассовый корпус, обеспечивает индикацию результатов измерений на трёхразрядном жидкокристаллическом индикаторе (дисплее), расположенном на его лицевой панели. Жидкокристаллический индикатор является отсчетным устройством прибора.

Датчиком температуры является полупроводниковый диод, питаемый постоянным током.

Датчиком влажности является специальный сенсор, параметры которого зависят от значения измеряемой относительной влажности окружающего воздуха.

Электрические сигналы с датчиков температуры и влажности, пропорциональные величине измеряемых параметров, поступают через многожильный кабель связи на вход измерительного блока-преобразователя.

Принцип работы основан на преобразовании параметров сенсора влажности и напряжения датчика температуры в числовые значения измеряемых параметров, с отображением результатов измерений на жидкокристаллическом индикаторе.

На измерительном блоке расположены органы управления режимами работы и жидкокристаллический индикатор.

Прибор может работать в одном из двух режимов работы: 1 - измерение температуры; 2 - измерение относительной влажности.

Переходы на различные режимы работы осуществляется вручную. Переключение режимов работы осуществляется с помощью переключателя, расположенного на лицевой панели измерительного блока.

Во избежание повреждения датчиков температуры и влажности запрещается снимать торцевой защитный колпачок и разбирать зонд.

Не допускается попадание капель влаги в измерительную полость зонда, а также не допускается погружать зонд в жидкость.

В случае конденсации паров воды на поверхности датчиков показания прибора не нормируются.

При резком изменении температуры и влажности окружающего воздуха необходимо выдержать прибор во времени для установления тепло-влажного равновесия между зондом и окружающей средой.

На задней стенке измерительного блока расположена крышка батарейного отсека.

Пломба предприятия-изготовителя устанавливается в нижнем отверстии крышки прибора. Рядом на крышке указывается заводской порядковый номер прибора.

Основные технические данные

Диапазон измерения относительной влажности, %

10  98

Основная абсолютная погрешность измерения относительной влажности при температуре 205 С, не более

5 % отн.

Диапазон измерения температуры, С

0  50

Основная абсолютная погрешность измерения температуры при температуре окружающего воздуха 205 С, не более

5 С

Время непрерывной работы прибора, ч, не менее

8,0

Рабочие условия эксплуатации прибора:

1) температура окружающего воздуха, С

от 0 до 50

2) относительная влажность воздуха при температуре окружающего воздуха 25 С, не более

98 % отн.

3) атмосферное давление, кПа

80-110

Дополнительная погрешность измерения относительной влажности при изменении температуры окружающего воздуха от нормальной (205) С в пределах от 10 до 40 С, на каждые 10 С изменения температуры, % отн., не более

5

Дополнительная погрешность измерения температуры, при изменении температуры окружающего воздуха от нормальной (20±5) С, в пределах от 0 до 50 С, на каждые 10 изменения температуры, не более

5 С

Для питания прибора используется батарея типа «Крона» ТУ 16-729.060-91.

Габаритные размеры прибора, мм (не более):

- Измерительный блок

1257025

- Зонд с датчиками температуры и влажности

19510

Масса прибора, кг (не более)

0,39

Средняя наработка на отказ, ч, не менее

2000

Порядок работы

До начала работы с прибором потребитель должен внимательно ознакомиться с назначением прибора, его техническими данными и характеристиками, устройством и принципом действия, а также с методикой проведения измерений.

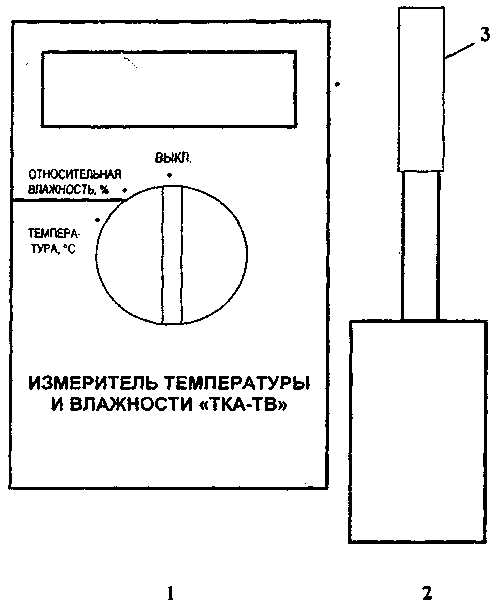

Рис. Внешний вид прибора

1 - Блок обработки сигналов

2 - Зонд с датчиками влажности и температуры

3 - Защитный колпачок

Эксплуатация прибора допускается только в рабочих условиях, указанных в паспорте.

Перед началом работы убедитесь в работоспособности элемента питания. Если при включении прибора в поле индикатора появится символ, индицирующий разряд батареи, то необходимо произвести замену элемента питания.

Далее, снимите с зонда защитный колпачок. Включите прибор. Выберите необходимый режим работы с помощью переключателя.

Поместите зонд с датчиками в точке измерения температуры и влажности.

Считайте, после установления показаний, с цифрового индикатора измеренное значение температуры или влажности, в зависимости от выбранного положения переключателя.

Появление на ЖКИ символа «HV» информирует о превышении значения измеряемого параметра установленного диапазона измерения относительной влажности воздуха, и в этом случае показания прибора не нормируются.

По окончании измерений установите на зонд защитный колпачок.

Техническое обслуживание

Установка и замена элементов питания.

Перед вводом прибора в эксплуатацию установите элемент питания (если этого не было сделано на предприятии-изготовителе), входящий в комплект поставки. Для этого необходимо открыть крышку батарейного отсека и установить элемент питания.

Не реже одного раза в год следует производить поверку прибора, при этом дата и место поверки должны быть проставлены в паспорте прибора.
