Прочистка труб. Способы. Очистка труб газопроводов, нефтепроводов и АЭС

Рядовой обыватель обычно считает, что если трубы не протекают, значит, у системы проблемы отсутствуют. Такой подход обманчив, так как в данном случае рассматривается только внешнее состояние конструкции, а не то, что творится внутри. Между тем, там могут назревать серьёзные неприятности из-за образования ржавчины, отложений и накоплений прочего «мусора», перекрывающего полость ветки инженерной коммуникации. Поэтому очистка трубопроводов должна проводиться не только при наличии  проблем, но и в профилактических целях.

Прочистка или промывка магистральных трубопроводов должна проводиться регулярно для предотвращения аварийных ситуаций

Способы прочистки

Главной сложностью данной процедуры является восприимчивость стенок труб к механическим воздействиям. С учётом этого в настоящее время применяются нижеперечисленные виды прочистки трубопроводов.

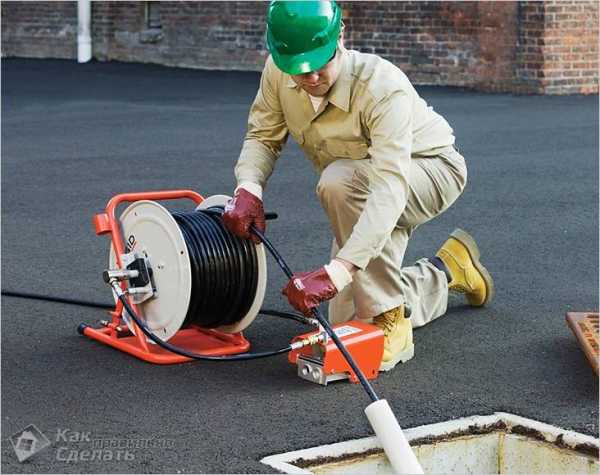

Гидродинамический метод. Эта технология позволяет избавиться от накипи, ржавчины и засорений внутри коммуникаций,  причём, за относительно умеренную плату. По крайней мере, замена элементов системы обойдётся в разы дороже. В ходе процесса промывки также удаляются соли кальция, магния и натрия. Осуществляется это путём воздействия многочисленных тонких струек подающейся под высоким давлением воды, поступающей из  агрегата через специальные насадки.

Совет! Аппарат для продуцирования таких струй выбирайте, учитывая особенности системы. Прежде всего, знайте, что прочистку труб данным методом необходимо  проводить без превышения допустимой нагрузки на стенки конструкции. Приборы развивают значительную мощность, достигающую 150 атмосфер.

Агрегат для гидродинамической промывки относится к категории многопрофильного оборудования. Поэтому перед тем, как начать прочищать с его помощью трубы водопровода, необходимо  позаботиться о наличии специальных насадок. Они бывают следующих видов:

  • универсальные;
  • донные;
  • вибрационные;
  • роторные;
  • пробивные.

Гидродинамическая прочистка проводится специальной машиной, которая подает воду под высоким давлением

Лёгкость реализации – вот основное достоинство данного метода. Здесь не потребуются никакие особенные знания того, как прочистить трубы. Шланг с выбранной насадкой просто вставляется в систему, после чего включается подача воды. Струи бьют по стенкам трубопроводного элемента в противоположных направлениях и смывают даже окаменевший мусор.

Гидрохимическая технология. Данный способ основан на применении химических смесей. Их перечень утверждён органами санэпиднадзора, а состав базируется на щелочных и кислотных растворах реагентов. Действие таких средств направлено, преимущественно, на удаление накипи и ржавчины. Наибольшее распространение сегодня получили  едкий натр, ортофосфорная кислота. Впрочем, в арсенале фирм соответствующего профиля присутствуют и другие подобные композитные неорганические и органические виды кислот, с помощью которых очистка различных труб производится весьма эффективно.

Очистка труб магистральных газопроводов

Данная процедура производится:

  • до ввода системы подачи газа  в эксплуатацию;
  • периодически во время эксплуатации.

Прочистка газовых линий производится сразу после укладки труб, чтобы удалить случайно попавшие внутрь любые посторонние предметы и мусор

Чистка газопроводных труб необходима для того, чтобы транспортируемая субстанция не изменяла свои физико-химические свойства, а сама магистраль работала надёжно с заданной производительностью. Цель проведения такого мероприятия – удаление из полости трубопровода грата, окалины, случайно попавшей грязи, кусков льда, снега, воды и посторонних предметов.

Чтобы почистить газопроводную магистраль, современные компании соответствующего профиля используют в основном два метода:

  1. Промывка с пропуском поршней очистки. Такая технология применяется, когда намечается проводить испытание системы транспортировки газа гидравлическим способом;
  2. Продувка с пропуском поршней очистки. Практикуется данная технология в отношении газопроводов, укладываемых с частичным заглублением, наземно и надземно. Очистные поршни при этом пропускают по участкам магистрали, длина которых меньше расстояния между парой соседних отключающих устройств.

Полости надземных трубопроводов подвергают этой процедуре после того, как трубы будут уложены на опоры и закреплены, наземных – после укладки с финишным обвалованием, подземных – после прокладки в канаве и засыпки.

Продувка магистральных газопроводов, проложенных наземно на опорах, осуществляется одновременно с пропуском устройств очистки под давлением сжатого газа или воздуха (протяжённость участка не превышает 10 км, скорость перемещения – не больше 10 км/час). Окончательно очистка газопроводных труб выполняется той же продувкой путём создания в магистрали скоростных потоков тех же субстанций. Очистные поршни при этом не пропускаются. По такой же методике осуществляется продувка трубопроводов с диаметром, не превышающим 219 миллиметров.

Обратите внимание! Требования технологии в последнем случае формулируются так: длина участка трубопровода не должна быть больше 5 километров.

Для очистки магистральных газопроводов в местах их перехода через значительные по размерам водные преграды  используется промывка. Проводится эта процедура с целью предварительного гидравлического испытания в процессе заполнения трубопроводов водой. Другой вариант – до испытания переходов осуществляется  продувка.

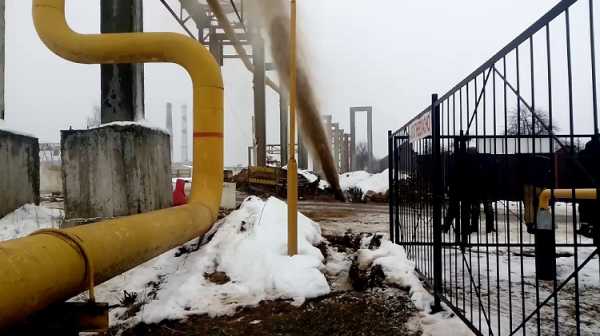

Продувка газопровода — сложный и серьезный процесс, особенности которого зависят от расположения труб, их протяженности и диаметра

Немного цифр. Камеры запуска и приёма очистного поршня имеют диаметр, как правило, больший, нежели газопровод. Так, например, если значение этого показателя трубопровода равно 1420 миллиметров, сечение камеры составляет 1620 миллиметров. Камеры объёмом 100 кубометров  работают в температурном диапазоне 20 ۫С ≤  Т۫ ≤ 80 ۫С при рабочем давлении Р = 75 кг/см2 (7,4 мПа).

Принцип работы системы очистки газопроводов

Стартовым этапом данной процедуры является запуск поршня. Делается это следующим образом. Машиной, по рельсам или на тележке к камере подвозится очистной поршень. Затем с камеры снимается крышка, и этот поршень вводят во внутреннюю полость, после чего немного проталкивают. Потом крышку закрывают и в камеру по трубопроводу подводят под давлением газ. Поршень начинает продвигаться по магистрали до следующей станции, где его принимают. Крышка камеры приёма  в этот момент герметично закрыта. После того, как очистное устройство попадёт в камеру, немедленно закрываются краны.

Чтоб извлечь поршень, необходимо сбросить давление в системе. Выполняется это путём открытия  свечного крана.

Очистка труб нефтепровода

Внутри труб системы перекачки нефтепродуктов образуются накопления различных механических примесей – смолистых веществ, асфальтенов, церезинов, песка, окалины, ржавчины. Все они не только снижают качество транспортируемого вещества, но и вызывают износ фланцевых соединений, забивают запорную арматуру и изнашивают сами трубы. Но наибольшие неприятности взывают отложения парафина. Дело в том, что они способны настолько перекрыть просвет магистрали, что перекачка нефтепродуктов может полностью прекратиться.

В результате научных исследований выяснилось, что располагаются эти отложения вдоль нефтепровода  неравномерно. На начальном участке магистрали температура выше, соответственно накопления парафина там незначительны. Когда температура трубопровода по причине его контакта с почвой уменьшается, минеральный воск начинает интенсивно откладываться на стенках трубопровода. Затем толщина его слоя уменьшается.

Внутри нефтепроводов скапливаются отложения самых разных веществ, входящих состав нефти, поэтому периодическая чистка труб необходима

Обусловлено данное явление двумя факторами:

  • основная масса парафина отложилась на предыдущем участке;
  • нефть уже продвигается с постоянной температурой, совпадающей с этим показателем грунта.

Чтобы пропускная способность нефтепровода не уменьшалась, следует проводить профилактические мероприятия. Это позволит сэкономить немалую сумму денег, поскольку очистка трубопроводов перекачки нефтепродуктов от отложений – недешёвое мероприятие.

На заметку! Перечень профилактических мер достаточно обширен: начиная от ежегодной зачистки резервуаров от оставшейся в них смеси углеводородов, и заканчивая введением в высокопарфинистую нефть специальных присадок, повышающих её текучесть.

Но рано или поздно очистка магистральных труб нефтепровода всё-таки потребуется. Для этого разработано несколько способов. Вместе с тем, сегодня наибольшее распространение получила механическая очистка. Рассмотрим её несколько подробнее.

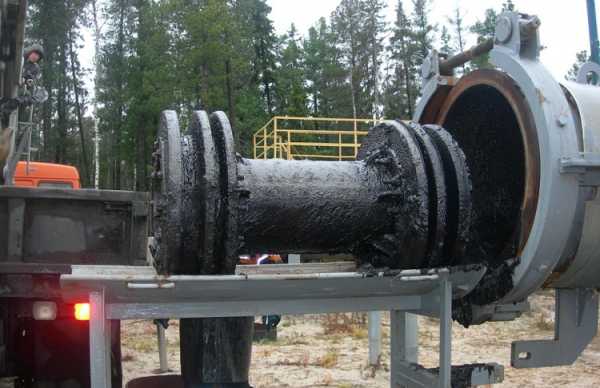

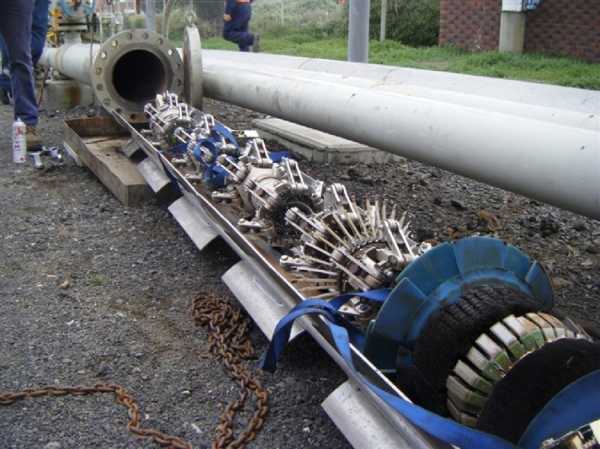

Основан этот метод на использовании специальных скребков. Их чистящими элементами являются проволочные щётки, ножи и всевозможные диски. Разные конструкции отличаются по проходимости, износостойкости и по эффективности удаления отложений. Первое из этих свойств характеризует способность скребка миновать имеющиеся внутри трубопровода различные  препятствия – фланцы, подкладные кольца,  переходы, задвижки и т.д.

Износостойкость определяется эффективной длиной очистки магистрали нефтепровода.  Например, при регулярной прочистке инженерной коммуникации такого типа металлические скребки могут походить без чрезмерного износа до 100 км.

Для безостановочного перемещения этих элементов требуется скорость потока не меньше 1,2 м/с и определённое давление. Поэтому дежурному персоналу надлежит строго контролировать режим перекачки. Также необходимо следить за тем, как скребок перемещается по длине трубопровода. С этой целью применяется переносной звукоуловитель, в конструкцию которого входят микрофон, усилитель и наушники.

Хорошая проходимость присуща шарообразным резиновым разделителям типа СН. Такой  скребок изготавливается из износоустойчивой резины, имеет пластиковые и металлические резцы закругленной формы, которые запрессованы во внешнюю оболочку этого приспособления. Рабочая жидкость закачивается через расположенный на нём клапан под давлением. Благодаря его воздействию внешний диаметр скребка увеличивается, из-за чего резцы начинают выступать над поверхностью. Их расположение выбирается так, чтобы скребок, пребывая в полости трубопровода в любом положении, очищал всю его внутреннюю поверхность. Используются также шары из резины, оплетённые металлической цепью.

На периодичность использования скребков оказывают влияние и экономические соображения. Парафиновые отложения вызывают снижение пропускной способности нефтепровода, из-за чего возрастают убытки. Причём, увеличиваются они в двух случаях:

  • с ростом интервала пропуска очистительных приспособлений;
  • с уменьшением значения данного показателя. Данный вариант предполагает увеличение затрат на приобретение скребков.

Совет! Исходя из этого, периодичность пропуска очистительных элементов следует выбирать так, чтобы сумма затрат на проведение очистки и убытков от чрезмерного запарафинивания нефтепровода была минимальной.

Прочистка труб атомных  электростанций

Эту процедуру необходимо проводить по отношению к напорным маслопроводам, сливным патрубкам и сливным коллекторам турбоагрегатов АЭС. Чтобы качество работ соответствовало ГОСТу, они должны выполняться:

  • установками с производительностью, колеблющейся в диапазоне 1200 ≤ Р ≤ 20000 литр/мин:
  • с напором, достигающим отметки 60 бар.

В результате проведения очистки трубопроводов и коллекторов АЭС должен быть получен 4-6 класс чистоты (по ГОСТ 17216). Тогда надёжность турбин повысится в два-три раза и, кроме того будет увеличен срок службы турбоагрегатов. При этом реальные значения данных показателей во многом зависят от чистоты маслохозяйств паротурбинных установок,  включающих в себя следующие системы:

  • смазывания подшипников турбогенератора и турбины;
  • защиты и регулирования турбины;
  • уплотнения вала турбогенератора;
  • смазывания насосов, питающих паротурбинные установки;
  • приёма, хранения, а также регенерации масла.

Экономичность и долговечность всех деталей трубопровода напрямую определяются состоянием его внутренней поверхности. Примитивные методы борьбы устраняют лишь малую долю загрязнений, оставляя внутри инженерной коммуникации их большую часть. Отдав предпочтение устаревшим технологиям очистки, исполнитель рискует столкнуться с полной закупоркой магистрали.

trubamaster.ru

Способы прочистки труб водоснабжения самостоятельно на vodatyt.ru

Автор Пётр Андреевич На чтение 6 мин. Опубликовано

Главный повод задуматься, что пора произвести прочистку труб водоснабжения – слабый напор воды. Если это по всему стояку, дело в централизованной системе. Но если у соседей такой проблемы нет, значит, она имеет локальный характер. А перед тем, как прочистить водопроводную трубу в домашних условиях, нужно ознакомиться со всеми технологическими особенностями этой процедуры.

Причины засорения труб

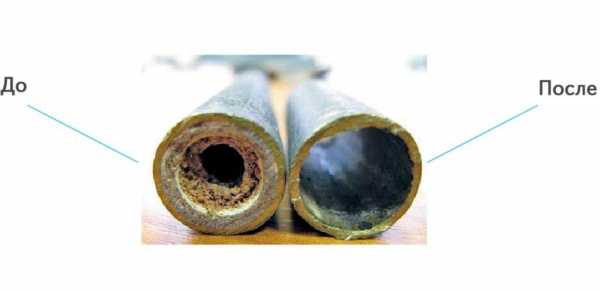

Главная причина – наросты на внутренней поверхности трубы. Это особенно актуально в домах старой постройки. Резкого падения давления не наблюдается. Это процесс длительный, но с какого-то момента напора становится недостаточно. В итоге стиральная машина, бойлер или колонка не может функционировать нормально.

Резкое падение давления связано с одной из причин:

  1. Образование отложений известняка, который вводится в воду муниципальными службами на ДФС в качестве антисептика.
  2. Коррозия. Ржавчина, образующаяся в трубах, может разрастить до того, что перекроет доступ воде.
  3. Природные соли. Имеется в виду естественные примеси, содержащиеся в воде, даже если она поступает из колодца или скважины.
  4. Поломка фильтрационной станции. Взвешенные твердые частицы, проникающие в систему, накапливается в метах сгиба, фитингах, клапанах и т.д.

Итог всегда один – отсутствие пропускной способности трубы, снижение давления, отсутствие напора. При этом есть методы, позволяющие произвести очистку собственными силами.

Домашние методы прочистки труб

Весь процесс состоит из следующих этапов:

  1. Определение места засора.
  2. Отключение квартиры от централизованной системы.

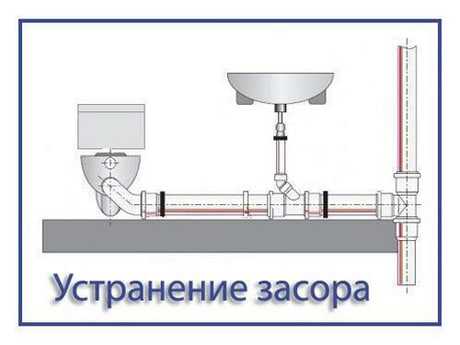

  3. Устранение засора.
  4. Монтаж системы с подключением.

Перекрывать вход можно самим. Но если вентиля нет, придется искать сантехника, чтобы он перекрыл весь стояк. Технология очистки водопроводных труб от отложений разнится в зависимости от причин и симптомов:

  1. Давление недостаточно для нормальной работы бытовых приборов (посудомоечная и стиральная машина, бойлер или газовая колонка). Необходимо раскрутить сетчатые фильтры, заменить или почистить их щеткой.
  2. Давление упало на всех кранах и потребителях. Проверяется главный ввод, фильтры системы очистки воды. Возможна их замена или обработка специальными составами, разъедающими соляные и известковые отложения.

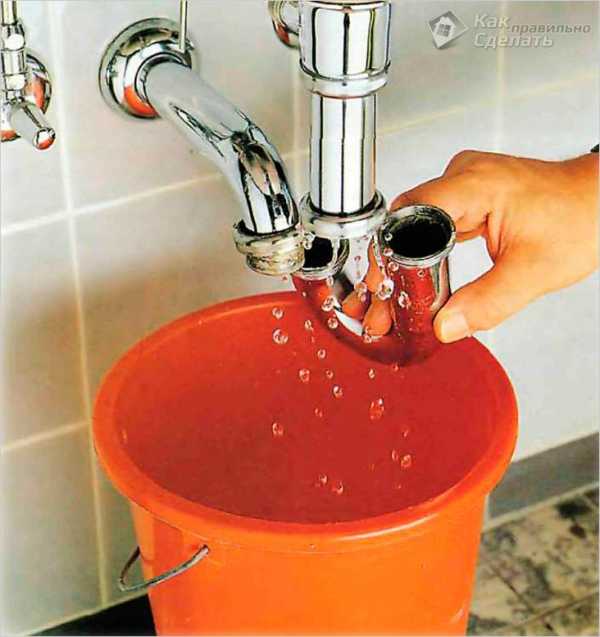

  3. Ослабла струя в одном из смесителей. Нужно его снять, и почистить сетчатый фильтр. Добиваться от смесителей, чтобы они спустя 5 лет работали исправно не стоит. Раз в пятилетку этот элемент подлежит замене.
  4. Вода не поступает ни к одному из потребителей, но на входе проблемы нет. Это самый сложный случай, когда придется разбирать систему полностью, и прочищать трубы поэтапно, пока засор не будет устранен.

В последнем случае крайне тяжело определить, где именно система непроходима. Поэтому нужно ориентироваться не на симптомы, и предпринять другие меры по прочистке водопроводных труб своими руками. Если процедура изначально кажется сложной и невыполнимой, нужно незамедлительно обратиться к профессиональным сантехникам.

Как прочистить трубу самостоятельно, если найти место засора не удалось

Применяется одна из технологий:

  1. Простукивание системы. Открываются все краны. По всей длине от входа до всех потребителей трубы простукиваются. В результате вибрации отлетает ржавчина, солевые отложения и прочие твердые наросты. Напор воды вымоет весь мусор. Данные метод чистки водопроводных труб предполагает последующую очистку сетчатых фильтров.

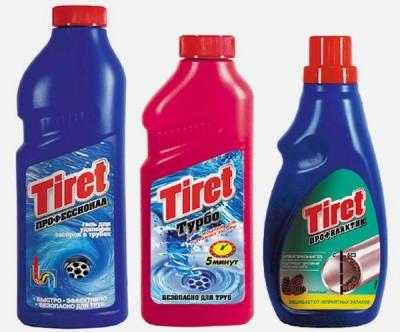

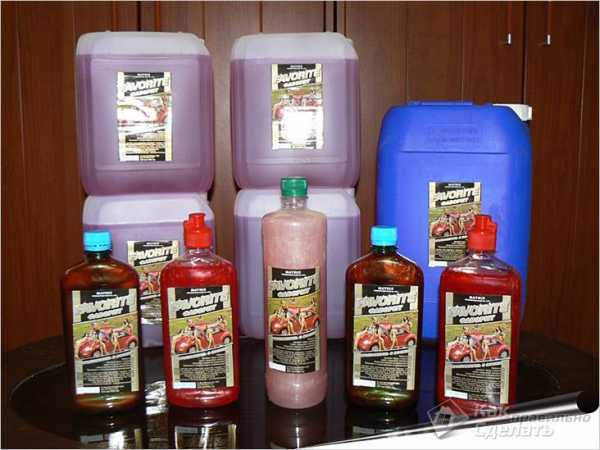

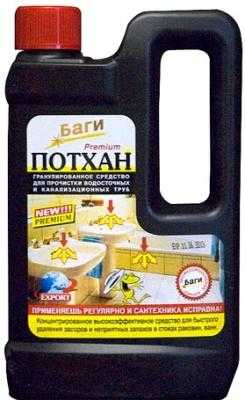

  2. Бытовые химические составы. От системы отсекаются все потребители. В систему вводятся специальные составы, активные элементы которых разъедают все, что мешает свободному прохождению жидкости по трубам. Уже через 2-3 часа нужно слить воду через кран, и можно пользоваться водопроводом.

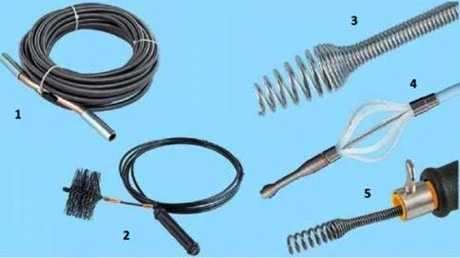

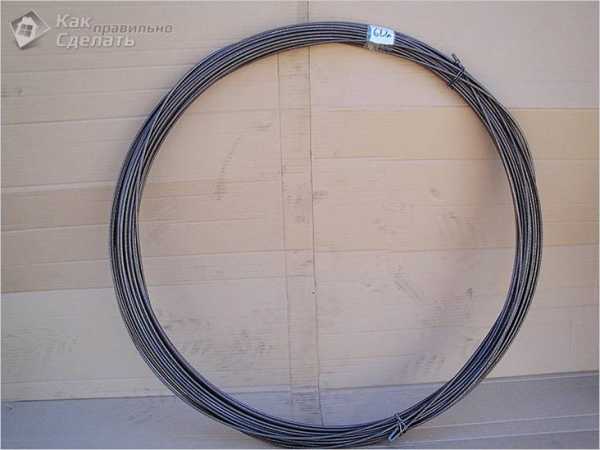

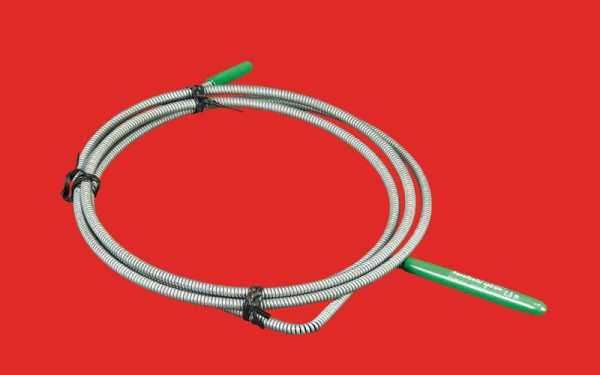

  3. Очистка тросом. Для этого используется специальный плетеный металлический трос с воротковым механизмом. Предполагается отключение системы с дальнейшей разгерметизацией. Ершик на конце троса при вращении срывает налет ржавчины и отложения. Остатки вымываются напором воды через кран.

Задумываясь о том, как прочистить водопровод, не нужно забывать о гидрострйуном способе. В данном случае в раскупоренную систему под большим давлением направляется мощная струя. Она то и пробивает засор. Давление создается при помощи гидрокомплессора. Промышленные модели подключаются к электросети 380 Вольт. Бытовые – к 220 В. В любом случае это отдельная дорогостоящая установка.

Способ отличается высокой эффективностью, но в квартире или доме использовать его проблематично, так как после работ в помещениях слишком много грязи. И гидрокомпрессор есть не у всех. А все перечисленные методы применимы только к новым коммуникациям. Слишком изношенные трубы химией и механическими средствами можно и вовсе уничтожить.

Когда вызывать специалиста

Поводов отказаться от очистки водопровода собственными силами достаточно много:

  1. Нет в наличии необходимых средств.
  2. Нет достаточных навыков.
  3. Дом старый, и трубы ни разу не менялись.
  4. Невозможно определить действительную причину.
  5. Нет инструментов и т.д.

В любом случае, лучше не рисковать, если не уверены на 100%, что справитесь. А вот профилактика доступна каждому.

Профилактические меры

Предупреждение возникновения проблемы всегда обходится дешевле, чем ее устранение. И дело не в том, что дом может быть старым. Новостройки подключаются к той же изношенной коммунальной системе, и ожидать, что качество воды у жильцов нового много квартирного дома будет лучше, не приходится.

По трубам, проложенных у коллекторах, мусор мигрирует к жильцам, будучи взвешенным в воде, и подхваченным напором. Но если раньше на пути встречались трубы с большим диаметром, то в разводке этот «мусор» может образовать засор, даже если она проложена недавно. Новый трубопровод не снижает опасность, так как на входе в дом (стояк) никакие фильтры не устанавливаются.

Именно фильтрационная станция грубой очистки полностью решит проблему. Фильтр нужно установить на входе еще до того, как «грязь» попадет в счетчик. Единственный элемент, который может стоять впереди – запорный клапан. Это необходимо для обслуживания фильтра, которое заключается в периодической очистке сеток или замены фильтров. Если делать это своевременно, риск засора будет ничтожным.

Отдельно нужно заметить, что внедрение профилактических мер способствует не только этому. Достаточно поставить фильтр, и срок службы трубопровода будет увеличен. Насколько? Это зависит от эффективности с количества степеней очистки. В идеале вода будет очищена от бактерий, окалины, твердых включений, химических загрязнений, вредных примесей. Нарост образовываться не будет.

vodatyt.ru

1. Способы очистки внутренней полости трубопроводов

Содержание

Введение

1. Способы очистки внутренней полости трубопроводов

1.1 Технология проведения очистки

1.2 Промывка

1.3 Продувка

2. Камера пуска и приема очистных устройств

3. Оборудование для очистки полости трубопроводов

4. Контроль движения скребков по трубопроводу

5. Системы обнаружения очистных устройств "Импульс" и "Полюс"

Список использованных Интернет-ресурсов

Введение

В процессе эксплуатации происходит постепенное уменьшение пропускной способности трубопроводов в связи: с накоплением отложений парафина, с повышением шероховатости стенок труб в результате их внутренней коррозии и накопления продуктов коррозии и механических примесей, а также скопления в низких местах трубопроводов воды, а в верхних точках трубопроводов воздушных пробок. Уменьшение пропускной способности ведет к резкому снижению эффективности работы трубопроводов, существенному увеличению затрат на прокачку нефтесодержащей жидкости. Накопление отложений в продуктопроводах, кроме этого приводит к ухудшению качества перекачиваемых продуктов из-за загрязнения их механическими примесями.

С целью поддержания пропускной способности и предупреждения скапливания воды и внутренних отложений, а также для подготовки участка нефтепровода к внутритрубной инспекции и переиспытаниям должна проводиться очистка внутренней полости магистрального нефтепровода пропуском очистных устройств.

Существуют следующие виды очистки:

  • периодическая – для удаления парафиновых отложений, скоплений воды и газа с целью поддержания проектной пропускной способности нефтепроводов и предупреждения развития внутренней коррозии трубопроводов;

  • целевая – для удаления остатков герметизаторов после проведения ремонтных работ на линейной части магистральных нефтепроводов;

  • преддиагностическая – для обеспечения необходимой степени очистки внутренней полости нефтепровода в соответствии с техническими характеристиками внутритрубных инспекционных приборов.

Очистка производится в соответствии с разработанными и утверждёнными главным инженером эксплуатирующей организации инструкциями для каждого участка магистральных нефтепроводов.

Периодическая и преддиагностическая очистка трубопровода осуществляется пропуском не менее двух очистных устройств в соответствии с Положением о проведении работ по очистке внутренней полости магистральных нефтепроводов. Время между пуском очистного устройства с закрытыми байпасными отверстиями на нём и очистного устройства с открытыми байпасными отверстиями не должно превышать 24 часа.

Целевую очистку допускается проводить пропуском одного очистного устройства с закрытыми байпасными отверстиями.

Планирование работ по очистке нефтепровода проводится путём формирования годового и на его основе месячных планов работ с учётом:

  • требований периодической очистки;

  • годового плана внутритрубной диагностики;

  • необходимости проведения целевой очистки после проведения ремонтных работ в соответствии с планом остановок нефтепровода.

При наличии на участках нефтепроводов резервных ниток подводных переходов через реки и болота, лупингов и обводных линий сначала планируется их очистка, а потом очистка непосредственно участка. Лупинги, резервные нитки и перемычки между параллельными трубопроводами должны быть отключены от основного трубопровода на период прохождения очистных устройств, калибров и диагностических приборов.

Для восстановления качества нефти (содержание солей, механических примесей, воды и пр.), ухудшающегося в процессе очистки, разрабатываются мероприятия по исправлению качества некондиционной нефти. Мероприятия должны предусматривать выделение свободных резервуаров для локализации некондиционной нефти, организацию дополнительного контроля качества нефти, компаундирование и другие работы до доведения качества нефти до установленных норм. Очистка нефтепроводов должна выполнятся очистными устройствами, имеющими полный комплект разрешительной и эксплуатационной документации, в том числе:

  • сертификат соответствия государственным стандартам;

  • разрешение Госгортехнадзора России на применение;

  • заключение о взрывобезопасности;

  • паспорт;

  • формуляр;

  • руководство по эксплуатации;

  • инструкция по монтажу;

  • ведомость запасных принадлежностей;

  • ведомость эксплуатационных документов.

Очистные устройства рекомендуется оборудовать низкочастотными передатчиками во взрывозащищённом исполнении, которые в комплекте с наземными переносными детекторами позволяют контролировать прохождение очистных скребков по участку нефтепровода и обнаруживать места их возможной остановки (застревания).

Периодичность очистки определяется индивидуально для каждого нефтепровода в зависимости от особенностей его эксплуатации и свойств перекачиваемого продукта, но не реже одного раза в квартал.

При снижении пропускной способности в нефтепровода в промежутках между периодическими очистками на 2 % и более необходимо проводить внеочередные очистки.

Для освобождения от воды внутренней полости нефтепровода, работающих на сниженных режимах, рекомендуется 1 раз в неделю вести перекачку нефти по схеме «через резервуары» со скоростью более 1,5 м/с в течение не менее 2 часов.

При проведении очистки оформляют следующую документацию:

  • акт готовности очистного скребка к пропуску;

  • акт готовности трассы к пропуску очистного скребка;

  • акт приёма очистного скребка.

трубопровод полость очистка

Очистка полости трубопроводов выполняется одним из следующих способов:

- промывкой с пропуском очистных поршней или поршней-разделителей;

- продувкой с пропуском очистных поршней, а при необходимости и поршней-разделителей;

- продувкой без пропуска очистных поршней.

Очистка полости линейной части и лупингов нефтепроводов, газопроводов и нефтепродуктопроводов должна, как правило, выполняться продувкой воздухом с пропуском ерша-разделителя.

1.1 Технология проведения очистки

Промывка или продувка осуществляется одним из следующих способов:

-с пропуском очистного или разделительного устройства;

-без пропуска очистного или разделительного устройства.

Промывку и продувку с пропуском очистных или разделительных устройств следует выполнять на трубопроводах диаметром 219 мм и более.

Промывку и продувку без пропуска очистных или разделительных устройств допускается производить:

-на трубопроводах диаметром менее 219 мм;

-на трубопроводах любого диаметра при наличии крутоизогнутых вставок радиусом менее пяти диаметров трубопровода или при длине очищаемого участка менее одного километра.

Очистку полости подводных переходов трубопроводов диаметром 219 мм и белее, прокладываемых с помощью подводно-технических средств, производят:

-промывкой с пропуском поршня-разделителя в процессе заполнения водой для проведения первого этапа гидравлического испытания;

-продувкой с пропуском поршня или протягиванием очистного устройства перед проведением первого этапа пневматического испытания.

Промывка

Промывке подвергают трубопроводы любого назначения, испытание которых предусмотрено в проекте гидравлическим способом.

Пропуск очистного или разделительного устройства по трубопроводу осуществляется под давлением жидкости, закачиваемой для гидравлического испытания.

Впереди очистного или разделительного устройства для смачивания и размыва загрязнений заливают воду в объеме 10-15 % объема полости очищаемого трубопровода.

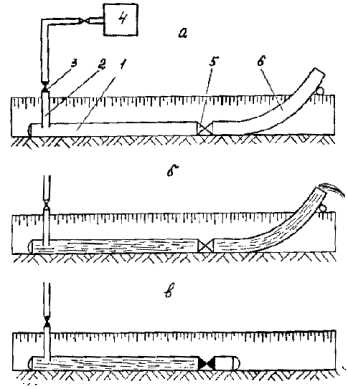

Принципиальная схема производства работ при промывке с пропуском очистного или разделительного устройства приведена на рис. 1.

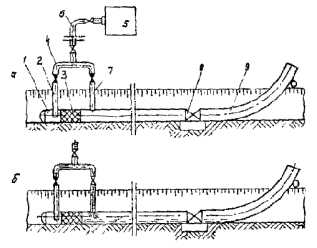

Рис.1. Принципиальная схема производства работ при промывке трубопроводов:

а - подготовка участка к проведению промывки; б - подача воды перед поршнем-разделителем; в - пропуск поршня-разделителя в потоке воды; г -подготовка участка к испытанию; 1 - очищаемый участок; 2 и 7- перепускные патрубки с кранами; 3 - поршень-разделитель; 4 -коллектор; 5 - наполнительные агрегаты; 6 - подводящий патрубок; 8- линейная арматура; 9 -сливной патрубок.

Пропуск очистного или разделительного устройства в потоке жидкости обеспечивает удаление из трубопровода не только загрязнений, но и воздуха, что исключает необходимость установки воздухоспускных кранов (кроме кранов, предусмотренных проектом для эксплуатации), повышает надежность обнаружения утечек с помощью манометров.

Промывка считается законченной, когда очистное или разделительное устройство выйдет из трубопровода не разрушенным.

При промывке без пропуска очистного или разделительного устройства качество очистки обеспечивается скоростным потоком жидкости.

Принципиальная схема промывки без пропуска очистных и разделительных устройств приведена на рис. 2.

Скорость потока жидкости при промывке без пропуска очистных и разделительных устройств должна составлять не менее 5 км/ч.

Протяженность участков трубопроводов диаметром более 219 мм, промываемых без пропуска очистных или разделительных устройств, устанавливается с учетом гидравлических потерь напора в трубопроводе и располагаемого напора насосного оборудования.

Промывка без пропуска очистного или разделительного устройства считается законченной, когда из сливного патрубка выходит струя незагрязненной жидкости.

Рис.2. Принципиальная схема промывки без пропуска очистных или разделительных устройств:

а - подготовка участка к проведению промывки; б - подача воды; в -подготовка участка к испытанию; 1 - очищаемый участок; 2 -подводящий патрубок; 3 - кран; 4 - наполнительные агрегаты; 5- линейная арматура; 6 - сливной патрубок.

studfiles.net

Методы очистки трубопроводов - Указания к промывке - Способы, операции очистки труб

При очистке трубопроводов применяют инструкции, согласованные с заказчиком и проектным институтом. Контроль проведения очистки трубопроводов возлагается на технический надзор с независимыми представителями строительного контроля. При очистке трубопроводов применяют различные методы. Основные методы и операции очистки трубопроводов представлены ниже.

- Гравитационная промывка/промывка под гидравлическим давлением: данный метод широко используется для очистки трубопроводов с помощью кинетической энергии, накопленной в самотечном потоке воды в самой низкой точке линии. Это обеспечивает удаление грязи из трубопроводов после
гидроиспытаний. Для быстрого дренажа системы одновременно может выполняться продувка воздухом для проталкивания воды.

- Принудительная промывка: данный метод используется для очистки трубопроводов, где имеется возможность промывки водой с помощью насоса, стационарно установленного в соответствующей подсистеме. Вырабатываемая насосом кинетическая энергия используется для вымывания инородных веществ из трубопроводов или их сбора в фильтры/сетчатые фильтры.

- Промывка маслом: промывка маслом используется для очистки линий гидравлического, смазочного и уплотнительного масла, а
также вращающегося и механизированного оборудования. Инородные вещества, такие как ржавчина, сварочный шлак и прокатная окалина, улавливаются фильтрами, установленными в контуре промывки маслом, а затем удаляются.

- Продувка воздухом: продувка воздухом широко используется для очистки трубопроводов. Сухой воздух, не содержащий масел, используется в объеме, равном или превышающем объем продуваемой системы. Продувка воздухом является предпочтительным методом для технологических систем, которые
не должны содержать влаги. Для трубопроводов диаметром более 750 мм предпочтительнее использовать механическую очистку.

- Химическая очистка: в данном методе используются химические реакции для удаления ржавчины, прокатной окалины, масла, смазки и т. п. с поверхностей трубопроводов и оборудования в соответствующих случаях.

- Механическая очистка: данный метод предусматривает зачистку, простукивание или протирку поверхностей трубопроводов специальными инструментами и используется для очистки оборудования и трубопроводов большого диаметра (750 мм и более), к которым имеется доступ для безопасного выполнения
таких работ. Трубопроводы большого диаметра (750 мм и более) должны проходить очистку на этапе предварительной сборки. При монтаже на площадке трубные секции необходимо продувать воздухом или промывать водой и осматривать до монтажа.

- Нестандартная очистка, например: водоструйная очистка под высоким давлением, очистка скребками и пр.

Примечание: в ходе выполнения работ должны быть приняты все необходимые меры предосторожности для обеспечения безопасности персонала. Для входа в трубопроводы большого диаметра персонал должен получить разрешение на проведение работ в замкнутом пространстве. Для ускорения и повышения безопасности осмотра следует использовать видеокамеру.

Общие указания по очистке трубопроводов

Все уже очищенные и осмотренные трубопроводы должны быть отсечены от неочищенных трубопроводов в системе или подсистеме, а трубопроводы с
открытыми концами должны быть закрыты и защищены, поэтому:

- В очищенных трубопроводах из углеродистой стали должна поддерживаться атмосфера азота или сухого воздуха в целях консервации и предотвращения окисления, особенно, в том случае, если трубопроводы не будут сразу вводиться в эксплуатацию (после испытаний на герметичность и проверки соответствия схеме трубной обвязки и КИПиА).

- Водопроводы по возможности должны быть введены в эксплуатацию. В противном случае необходимо выполнить дренаж и надлежащую сушку системы.

- Трубопроводы смазочного масла должны быть промыты маслом в соответствии с рекомендациями ПОСТАВЩИКА и конкретной подробной инструкцией.

- Все временные заглушки, используемые для защиты оборудования при очистке трубопроводов промывкой или продувкой воздухом, должны быть рассчитаны на соответствующее номинальное давление.

- КИП и клапаны с мягкими седлами, которые могут быть засорены/повреждены грязью, должны быть сняты до начала очистки.

Подробные процедуры предпусконаладочных работ должны быть подготовлены СУБПОДРЯДЧИКОМ для каждого блока очистки (который обычно включает один или несколько агрегатов, подвергающихся испытаниям давлением).

Некоторые вспомогательные системы, такие как система водоснабжения, могут быть хорошо очищены обычными чистящими средствами, подаваемыми через обычные каналы. Другие системы обязательно или желательно должны быть промыты «инородными» чистящими средствами, подаваемыми через временное шланговое или трубное соединение, например: линии воздуха КИП и топливного газа с помощью сжатого сухого воздуха. Выпускные отверстия при этом обязательно должны быть расположены в безопасном месте, надлежащим образом промаркированы и надежно ограждены.

Оптимальный метод очистки типовой вспомогательной или дополнительной системы предусматривает следующий порядок. В первую очередь
осуществляется промывка магистрального подводящего коллектора от начала до конца. При этом для получения выходного отверстия на конце следует открыть соединение фланца или фитинга, если это необходимо. Во вторую очередь аналогично промывается каждый распределительный коллектор, и, наконец, промываются отводы от коллекторов.

Все линии, в которых не рекомендуется присутствие воды или предполагающие скапливание воды с отсутствием возможности для ее последующего дренажа, должны быть продуты сухим воздухом.

Примечание: промывка водой не допускается для низкотемпературных и криогенных трубопроводов, работающих при 0 °C или ниже. В случае утверждения отклонения для проведения гидроиспытаний этих линий, обязательно осуществление дренажа и сушки этих систем. При промывке трубопроводов большого диаметра необходимо соблюдать осторожность, чтобы вес воды, используемой для заполнения трубопровода, не перегрузил опорную конструкцию трубопровода. Временные опоры указываются в процедуре гидроиспытаний.

Очистка/осмотр в производственных цехах, при монтаже и перед испытаниями трубопроводов.

При изготовлении трубные секции должны быть очищены изнутри для удаления всей оставшейся пыли и инородных веществ продувкой воздухом или механической очисткой.

СУБПОДРЯДЧИК должен осуществлять координацию в ходе проверки качества очистки группой контроля качества (и/или группой предпусконаладочных/пусконаладочных работ) ПОДРЯДЧИКА в производственном цеху и перед транспортировкой на площадку для монтажа. В рамках проверки должна предусматриваться консервация трубных секций (монтаж торцевых заглушек на открытые концы).

Во время окончательного монтажа на площадке СУБПОДРЯДЧИК несет ответственность за проверку удаления всего мусора/грязи из трубопроводов
и консервацию трубных секций после проверки (для этого все открытые концы трубопроводов должны быть постоянно заглушены).

Группа контроля качества (и/или группа предпусконаладочных /пусконаладочных работ) ПОДРЯДЧИКА должна присутствовать при проведении внутреннего визуального осмотра и/или осмотра с использованием видеоаппаратуры в зависимости от сложности и диаметра агрегата испытаний давлением, чтобы убедиться в отсутствии какого-либо песка, пыли и/или строительного мусора в линиях.

УКАЗАНИЯ ПО ПРОМЫВКЕ ТРУБОПРОВОДОВ

Меры предосторожности и подготовительные операции:
- КИПиА и клапаны, которые могут быть повреждены при промывке (регулирующие клапаны, ответственные ручные клапаны, двухпозиционные клапаны, обратные клапаны, расходомеры, отсечные клапаны, аварийные отсечные клапаны, продувочные клапаны и т. п. согласно процедуре идентификации хрупких
устройств), необходимо снять и заменить временными трубными секциями в соответствии с требованиями. Сварные клапаны нельзя снять, поэтому при промывке их оставляют в открытом положении.

После завершения гидроиспытаний и промывки осуществляется сушка сухим воздухом для удаления остатков воды. Точка росы будет служить индикатором завершения сушки или необходимости ее повторения, пока не будут удалены все остатки воды.

- Сосуды, где содержатся катализаторы или куда нежелательно попадание воды, должны быть надежно отсечены заглушками до подачи жидкости в подсоединенные системы.
- Грязь при промывке НЕ ДОЛЖНА направляться в оборудование. Везде где это возможно, промывочный поток отводится вперед или вокруг такого
- Регулирующие клапаны должны быть сняты с трубопроводов или отсечены с установкой байпасов, пока вышестоящие и нижестоящие трубопроводы не будут очищены от основной грязи.
- Расходомеры и ограничительные диафрагмы не должны устанавливаться, пока линии не будут чистыми. Любая диафрагма, установленная до очистки, должна быть снята и проверена на чистоту, а затем установлена обратно на место.
- Поточные сетчатые фильтры, временные сетчатые фильтры, предохранительные клапаны давления или другое оборудование, которое будет ограничивать поток грязи при промывке, необходимо снять и, если это потребуется, заменить временными трубными секциями.
- Все соединения и трубная обвязка КИПиА должны быть отсечены или отключены от приборов при промывке.

Проведение очистки трубопроводов


- Для каждого контура промывки должны быть определены ограничения согласно требованиям к установке заглушек и направлению потока. Инженер по пусконаладочным работам отвечает за контроль процесса промывки, проверку чистоты системы, указание ограничений в отношении очищенной системы на
комплекте схем трубной обвязки и КИПиА, а также подписание соответствующих контрольных листов.

- Промывка должна выполняться с использованием требуемых чистящих средств, указанных в проектных технических условиях и определенных в соответствующей процедуре предпусконаладочных работ. Основные вспомогательные системы (вода, воздух и т. п.) должны быть переведены в нормальный рабочий режим после чистки для обеспечения возможности подачи соответствующих ресурсов в ходе проведения дальнейших операций промывки и
пусконаладочных работ.

Примечание: качество используемых жидких чистящих средств представляет огромную важность и должно соответствовать требованиям технических условий на трубопроводы. Вода, используемая для испытаний или промывки трубопроводов и сосудов из нержавеющей стали независимо от наличия внутренней оснастки из нержавеющей стали не должна содержать хлоридов (анализ должен быть проведен в соответствии с указанными требованиями). В результате контакта нержавеющей стали с хлоридами может иметь место коррозионное растрескивание под напряжением. Необходимо принять все меры предосторожности, чтобы исключить случайную подачу или продувку воды в сосуд, насос, компрессор или какое-либо оборудование. Для трубопроводов из нержавеющей стали должна использоваться деминерализованная вода.

- Промывка должна осуществляться с использованием стационарно установленного оборудования для получения требуемых скоростей потока (как в нормальном рабочем режиме). Допустимость использования данного стационарного оборудования будет подтверждена ПОДРЯДЧИКОМ и КОМПАНИЕЙ. Для промывки на производственных площадках могут потребоваться временные насосы, емкости и соединения. При этом скорость потока, как минимум, должна соответствовать нормальному рабочему режиму.

- При очистке типовой трубопроводной системы лучше всего сначала промыть магистральный подводящий коллектор от начала до конца.
При этом для получения необходимого выходного отверстия на конце следует открыть соединение фланца или фитинга. Затем промывается каждый распределительный коллектор от магистрального напорного коллектора, и, наконец, промываются все отводы от распределительных коллекторов до точек обслуживания.

Примечание: для получения наилучших результатов в трубопроводе не должно никаких ограничений потока ни в одной точке, особенно, на выходе.
Когда требуется дросселирование промывочного потока, это осуществляется на подводящем конце данной системы. Чем больше будет
скорость промывочного потока, тем тщательнее будет очищена система.

- Все трубные соединения с насосами, компрессорами и приводами должны быть отключены при промывке соединительных линий. Патрубки должны быть заглушены для исключения попадания промывочного потока и грязи. Точка выхода промывочного потока по возможности должна быть как можно ближе к насосу или приводу. Для этого обычно требуется отсоединение фланца или фитинга.

Примечание: необходимо соблюдать особую осторожность, чтобы исключить любую возможность попадания жидкости, используемой при
проведении гидроиспытаний, в турбины, оборудование с внутренним покрытием, компрессоры и любые другие устройства, которые будут повреждены в результате этого.

- После завершения промывки технологических трубопроводов вода должна быть полностью слита из системы, насколько это возможно.
При этом во всех случаях дренажа необходимо обеспечить выборочную вентиляцию оборудования во избежание создания разрежения в сосудах.
- Стоки жидких чистящих средств должны направляться в безопасное место в соответствии с правилами техники безопасности и охраны окружающей среды.
- При промывке клапанов с дренажными каналами вода может скапливаться в полости клапана, поэтому для таких клапанов требуется сушка воздухом.
- Удаление воды из систем путем их продувки воздухом применимо для всех технологических линий. Продувка воздухом является обязательной для удаления воды из систем, которые должны быть осушены.
- После промывки, дренажа и сушки каждую систему необходимо тщательно проверить, чтобы убедиться в том, что нормальные регулировки восстановлены, временные соединения сняты, временно отключенные соединения подключены обратно, створки и крышки обратных клапанов возвращены на место, диафрагмы установлены и т. д.
- Основные вспомогательные системы (вода, азот и воздух) и их КИПиА должны быть приведены в исходное состояние сразу после очистки, чтобы применять распределение вспомогательных систем для других пусконаладочных работ.
- Очищенные линии должны быть четко идентифицированы и промаркированы, а открытые концы должны быть закрыты соответствующими пластмассовыми торцевыми заглушками или крышками, если их полная обратная сборка сразу не выполняется.
- После механического завершения очистки или промывки инженер по предпусконаладочным работам СУБПОДРЯДЧИКА отвечает за проверку обратной сборки трубопроводной системы, а также за подписание контрольных листов.

УКАЗАНИЯ ПО ПРОДУВКЕ ВОЗДУХОМ
Продувка воздухом, в частности, производится для удаления свободной воды, которая может оставаться в оборудовании после гидроиспытаний и промывки. Эта операция также полезна для удаления мелкого строительного мусора и подтверждения отсутствия значительных засоров в каком-либо трубопроводе или оборудовании. Продувка также используется для сушки трубопроводов в соответствии с требованиями.

Меры предосторожности и подготовительные операции

- Подробные процедуры предпусконаладочных работ должны быть подготовлены СУБПОДРЯДЧИКОМ с подтверждением безопасности и практической осуществимости указанных точек выпуска воздуха.
- Все поточные КИП, включая ограничительные диафрагмы, манометры, датчики расхода и т. п., должны быть сняты до продувки и установлены только после ее завершения.
- Все регулирующие клапаны, клапаны с мягкими седлами, ответственные ручные клапаны и двухпозиционные клапаны должны быть сняты, пока не будет тщательно очищена вышестоящая трубная обвязка. По возможности вместо них необходимо установить временные трубные секции при продувке.

- Для продувки некоторых технологических линий могут потребоваться временные трубопроводы или емкости.
- Использование разрывных мембран для продувки трубопроводов следует свести к минимуму. Вместо них должны использоваться ножевые задвижки, оборудованные рычагом ручного управления или удаленной панелью управления, которые могут располагаться на безопасном расстоянии от точки выхода продувочного потока. Такая система позволяет безопасно регулировать давление продувки.
- На площадке должен быть в наличии комплект временных ножевых задвижек различного диаметра для обеспечения возможности продувки линий диаметром от 80 мм до 750 мм.
- Патрубки вращающегося оборудования должны быть заглушены для исключения попадания выдуваемой грязи в оборудование.


Проведение очистки трубопровода продувкой воздуха

- Разрывы трубопроводов должны быть выполнены заблаговременно до начала продувки для сведения к минимуму задержек, когда начнется фактическая продувка воздухом. Подробная информация должна быть указана в процедурах предпусконаладочных работ СУБПОДРЯДЧИКА.
- После подтверждения чистоты вышестоящего трубопровода поток воздуха отводится в другое место, и производится обратная сборка места разрыва с установкой новых прокладок. Данная процедура повторяется для всех компонентов участка трубопровода с поочередной подачей потока воздуха из одной подсистемы в другую.

Это позволяет использовать большую часть объема воздуха и сэкономить время. Подробная информация указывается в процедурах предпусконаладочных работ.

- Все небольшие трубные соединения с технологическим оборудованием должны быть продуты. К ним относятся вентиляционные/дренажные отверстия, выпускные линии, линии закачки, все выводы КИП и т. п.
- Продувочные воздушные соединения удобно использовать для проверки системы на герметичность, а также испытания обмыливанием всех фланцев, соединений и т. п.
- Линии необходимо продувать чистым сухим воздухом, не содержащим масел.
- Обратная сборка продутой и очищенной системы или подсистемы должна производиться после очистки. Соответствующие контрольные листы должны быть подписаны после проверки.

Примечание: для обеспечения эффективной продувки воздухом необходимо использовать емкость в качестве ресивера (Приложение 3).
После расчета перепада давления и обсуждения с поставщиком вопросов защиты внутренней оснастки (если таковая имеется) можно использовать

доступные стационарные сосуды или колонны. Проверка должна проводиться в конце продувки для подтверждения отсутствия повреждений внутренней оснастки. В любом случае, окончательную обшивку сосудов необходимо начинать только после очистки и обратной сборки всех подсоединенных линий.

Меры предосторожности и подготовительные операции

- ПРИ РАБОТЕ С АЗОТОМ ВХОД В ТРУБОПРОВОД ИЛИ ТРУБНУЮ СЕКЦИЮ ДОПУСКАЕТСЯ ИСКЛЮЧИТЕЛЬНО ПРИ НАЛИЧИИ НАДЛЕЖАЩЕГО РАЗРЕШЕНИЯ НА ПРОИЗВОДСТВО РАБОТ. НА ТАКИХ ОБЪЕКТАХ ВХОД В ТРУБОПРОВОД ДОЛЖЕН БЫТЬ ОДОБРЕН РУКОВОДИТЕЛЕМ ПО ЭКСПЛУАТАЦИИ.

Проведение
- Механическая очистка производится в открытых трубопроводах, когда диаметр (не менее 750 мм) позволяет выполнять соответствующие работы на уровне земли. При этом используется обдувка сжатым воздухом через шланги, гидравлическая отбойка или ручная очистка.
- По возможности, механическая очистка будет производиться на трубопроводах большого диаметра на уровне земли до монтажа.
- После гидравлической отбойки, гидравлической очистки или ручной очистки (щетками) трубопроводы будут осушаться в соответствии с требованиями до - -Когда диаметр трубопровода позволяет персоналу войти в трубопровод для ручной очистки (например, линия всасывания компрессора, манифольд теплообменника и т. п.), необходимо принять меры предосторожности для обеспечения безопасности персонала.
- Чистота линии должна быть проверена после очистки.
- После этого производится обратная сборка и маркировка трубопроводов с подписанием соответствующих контрольных листов по итогам проверки.

misef.ru

Прочистка канализационных труб - как правильно прочистить канализационные трубы

Канализация – это место, которое чаще всего приносит неожиданные трудности. Бывает, что со временем в раковине не уходит вода, что происходит из-за образовавшейся пробки. В таких случаях необходима прочистка канализационных труб, однако ее нужно выполнять правильно, иначе можно повредить трубопровод или же в лучшем случае просто не устранить засор.

Как найти место засора?

Прочистка сифона

Где же случился засор? Чтобы определить это, не нужно быть опытным сантехником. Достаточно знать, что засоры чаще всего случаются в канализационном стояке, в сантехнике ванной или на кухне. Также может образоваться пробка в трубе, подведенной к стиральной машинке. И, наконец, засор может быть общим – то есть случился он не по вашей вине, да и пробка где-то в общем стояке, а не в квартире. Если же речь идет о частном доме, то причину засора необходимо искать на улице в том месте, где локальная канализация соединяется с городской (или в месте выхода трубопровода в выгребную яму).

Вода, скопившаяся в раковине, необязательно означает, что засор общий. К примеру, вода не проходит в ванной. Можно попробовать смыть унитаз и включить воду на кухне – если там она проходит хорошо, то проблему следует искать в том месте, где вода застаивается. Один из приемлемых методов в этом случае – машинка для прочистки. Но, поскольку она есть не у всех, то лучше всего использовать более доступные методы и средства, которые есть под рукой.

Чтобы пробить пробку, можно использовать не только трос, но и спираль. Если есть специализированная машинка, то можно заметно сэкономить время, выполняя работу не вручную.

Те, кто проживает в многоэтажном доме, где на этаже находится несколько квартир, могут столкнуться с иной проблемой. Вода может не просто собираться в умывальниках и унитазе – она также будет подниматься наверх, создавая засоры. Стоит отметить, что в одиночку справиться с такой непредвиденной трудностью тяжело, поэтому в этом случае лучше обратиться в коммунальную службу – речь идет о том, что забит весь стояк подъезда. Прочистка канализации в этом случае невозможна.

Если нет желания вычерпывать воду из раковины, необходимо поставить под раковиной обратный клапан – он не даст воде проходить назад.

Виды засоров

Жировые отложения в канализационной трубе

Засоры могут быть разными. Рассмотрим основные виды засоров и то, как их удалить подручными средствами.

Так называемый эксплуатационный засор редко появляется мгновенно. Если хозяин дома внимателен, то ему будет нетрудно увидеть, что вода застаивается в умывальнике или унитазе, перед тем как слиться по трубам. Ситуация нестрашная, но меры принять необходимо как можно быстрее.

Из-за чего случаются эксплуатационные засоры? В трубы вместе с водой попадают микроскопические скопления, образованные из частичек жира. Прилипая к стенкам, они накапливаются, образуя пробки, через которые вода протекает медленно, а то и вовсе не проходит.

Другой тип засора известен как механический. Он может появиться в тех местах, где есть маленькие дети, которые любят кидать в раковину или унитаз какие-либо предметы, считая это своеобразной игрой. Вот только родителям потом эта «игра» не очень нравится – вещь извлечь не так просто, вследствие чего вода снова не проходит.

Засоры могут образовываться и из-за того, что забиваются сифоны. Для начала – что это такое и где он находится? Сифоном называют небольшое устройство, которое благодаря особой конструкции не пропускает в жилые помещения плохой запах. Суть его действия заключается в следующем – в нем всегда есть малое количество воды, поэтому воздух через нее пройти не может. Однако со временем в него попадает мусор, волосы, жир и прочее. Всё это забивает изгиб, поэтому его необходимо прочистить. Как это сделать, рассмотрим ниже.

Устранение засоров

Чистка сифона над ведром

Если говорить про засор в сифоне, то его устранять проще всего. Достаточно его снять, откручивая его по направлению резьбы, после этого его следует промыть. Помним, что вода в раковине будет теперь течь  на пол, поэтому промывку следует делать, подставив под раковину ведро. После очистки производится обратный монтаж и можно включать воду. Если она уходит по трубам быстро, значит, проблема решена.

Перед тем как полноценно использовать прочищенный сифон, нужно проверить, нет ли течи. Для этого места стыка трубой и раковиной протираются тряпкой насухо, затем, после того как была открыта вода, проверяют, не появилась ли где-нибудь влага. Если появилась – щели (обычно по резьбе) необходимо заделать силиконом, снова вытерев это место от воды.

Техногенный засор

Трос с насадками

Более сложным засором считается техногенный. Он известен тем, что возникает непредвиденно и постоянно, при этом самой частой причиной его появления может стать неправильная проектировка труб в частном доме или многоквартирном жилье. При этом засор может происходить с интервалом в 3, а иногда даже в 2 недели – и всё из-за неправильно подобранного угла или поворота трубы! Как правило, что-либо исправить впоследствии непросто и затратно, поэтому, если есть возможность проконтролировать монтаж канализации во время строительства – сделайте это, иначе потом придется привыкать к техногенным засорам.

Какое средство для прочистки канализационных труб лучше? Разобраться в этом можно, если учесть, что те или иные инструменты применяются для разного рода засоров и не всегда могут использоваться во всех случаях.

Гидродинамическая прочистка

Гидродинамическая прочистка канализации

В каких ситуациях применяется гидродинамическая прочистка канализации? Она необходима тогда, когда обычные средства – трос или пищевая сода – просто неэффективны. Принцип ее действия несложно понять – через машинку подается вода, при этом на жидкость оказывается сильное давление. Под этим давлением пробка разбивается на мелкие частицы, становится меньше и в скором времени полностью пропадает.

Эксплутационный засор

Прочистка содой

В случае с эксплуатационными засорами чаще всего достаточно использовать раствор с добавлением пищевой соды. Смешав ее с горячей водой, можно легко справиться с засором, поскольку сода разъедает частицы жира, уменьшая пробку в трубе. Также можно использовать химрастворы – но с ними следует обращаться осторожно, иначе можно причинить вред коже рук, тела или же повредить глаза.

Применение химии

Химические средства

Применяя химию, необходимо внимательно читать инструкцию, повествующую, как правильно применить состав. Также обязательно наличие защитных средств. Желательно, чтобы те, кто таких средств не имеет и не участвует в прочистке засора, покинули комнату. К тому же, не мешало бы открыть окно и проветрить комнату, как во время применения химии, так и после.

Вантуз

Использование вантуза

Одним из полезных инструментов для прочистки является вантуз. Если использовать его правильным образом, можно устранить пробки, возникшие в результате эксплуатационного или механического засоров. Пользоваться вантузом несложно. Достаточно закрыть его резиновым колпаком отверстие раковины, налить в неё воду, а после этого резкими движениями вниз проталкивать воду, чтобы она пробила пробку.

Проволока для прочистки

Канализационная проволока

Кроме вантуза часто используется проволока для прочистки канализации. Ее используют слесари с опытом. Такая проволока помогает тогда, когда от химии или вантуза нет никакого толка.

Какая именно проволока необходима? Мало взять обычную проволоку. Понадобится специальный трос, на одном из концов которого есть ручка для того, чтобы крутить ею трос. После круговых движений другой край троса проходит по трубе, доходит до засора и начинает ввинчиваться в пробку, постепенно разбивая её. Если тросом ничего не получается сделать, возможно, он короткий – скорее всего, более длинный трос сможет принести больше пользы.

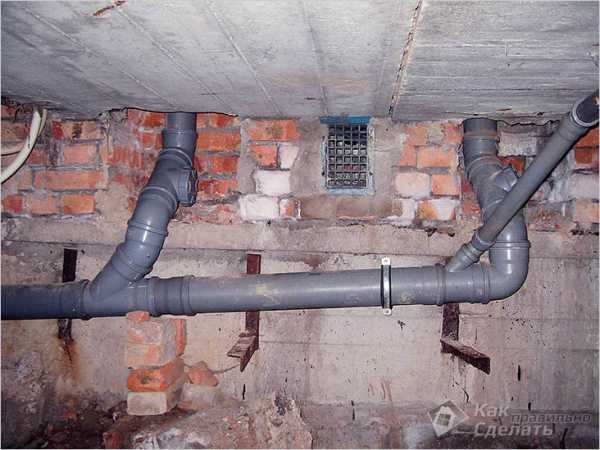

Засоры из-за неправильного монтажа

Слишком большой уклон канализации

Частые засоры могут сказать о том, что в каком-то месте канализация собрана неправильно. Необходимо найти это место и по возможности его исправить. При этом нужно учесть, что исправить угол наклона надо не в одном месте, а по всей длине. Это означает, что придется перекладывать всю трубу, возможно, не один десяток метров.

Как определить, какой угол наклона правильный? Это сделать несложно – на каждые 2 м канализационной трубы должен идти уклон в 2 см. Невыполнение этого условия приводит к засорам. Если угол наклона меньше положенного – твердые частицы не будут нормально проходить по трубопроводу, постепенно наслаиваясь на стенках. Если угол больше – вода будет проходить слишком быстро, не успевая забрать с собой твердые частицы, что будет приводить к тому же эффекту, что и в первом случае.

Чистить канализацию в загородном коттедже можно практически теми же средствами, что используются в квартире. Вот только трубы расположены не вдоль стен или в полу, а на улице, и зачастую, если их прокладывал не сам хозяин, определить их местоположение не так легко.

Народные средства прочистки



Сода и уксус для прочистки труб канализации

Чистить трубы в частном доме можно используя уксус или содовый раствор. При этом смесь из этих компонентов (одного или нескольких) готовится прямо в самой трубопроводе. Для замешивания раствора необходим стакан, который наполовину наполняют пищевой содой, а наполовину – уксусом. Полученное средство выливают в сливное отверстие и закрывают на некоторое время, не меньше чем на 2 часа. Когда это время пройдет, в трубу выливают 1–2 л воды с температурой 100°C – так можно определить, пропала пробка или всё еще осталась. Кроме этого, кипяток смоет остатки уксуса и соды.

Видео

Посмотрите, как прочистить слив трубы содой и уксусом:

kakpravilnosdelat.ru

видео-инструкция как почистить своими руками, особенности чистки трубопроводов от отложений, в домашних условиях, фильтров, цена, фото

При длительном или неаккуратном пользовании канализацией возникает потребность в такой процедуре, как очистка труб от налипаний (накипи) и засоров, которые в любом случае образовываются внутри стоков в силу специфики использования. Для этого существует несколько способов, а также есть методы предварительной профилактики, которые позволяют увеличить эксплуатационный период нормальной работы сточного трубопровода.

Более подробно о методах и средствах очистки, предварительной профилактике и специализированных узлах речь пойдёт ниже, и там же вы посмотрите видео в этой статье.

Прочистка стояка через ревизию

Сантехнические работы по очистке трубопроводов

Примечание. Очистка трубопроводов от отложений и засоров может производиться тремя способами — химическим, гидравлическим и механическим.
Но первый из этих трёх методов больше подходит для профилактики.

Химические средства

«Потхан» — средство в гранулах

  • Если вы не знаете, как очистить трубы от накипи (известковых отложений), жира, кусочков бумаги, пищи и волос, а также провести профилактику, то смело можете использовать «Потхан» — средство в гранулах. Для его применения вам придётся удалить с раковины воду, чтобы её уровень был ниже сифона (если сток затруднён, то сделайте это вантузом), а затем насыпьте 100 г препарата в сливное отверстие и подождите 5-6 минут. Потом залейте это стаканом горячей воды и подождите ещё 3 минуты, после чего откройте кран с горячей водой и смойте содержимое.
  • Средство достаточно эффективно, но при небрежном обращении можно получить химические ожоги, поэтому, инструкция рекомендует использовать резиновые перчатки и проветривать помещение во время и после профилактики.

«Крот» для прочистки

  • Для удаления из трубопровода засоров, жира, кусочков бумаги, пищи и волос, а также для проведения профилактики зачастую используют достаточно популярное средство для очистки труб под названием «Крот». Для этого в сливное отверстие сифона заливают от 40 до 120 г жидкости (в зависимости от степени засорения и модификации раствора) и оставляют на время, указанное заводом-изготовителем (обычно, это 2-3 минуты, но может быть и меньше), а затем сливают тёплой водой. «Крот» выпускают разные изготовители, и состав может слегка отличаться. Но хорошее качество и умеренная цена продукции всегда сопутствует этому товару.

Флуп для очистки труб канализации в гранулах

  • Хорошее решение проблемы, как почистить трубу в раковине, мойке и ванной, — это «Флуп» в гранулах, но только продаётся он либо для холодной, либо для горячей воды, но второй вариант получается более эффективным по скорости. Для очистки трубопровода от засоров, жира, кусочков бумаги, пищи и волос, а также для проведения профилактики в слив сифона засыпают до 100 г гранул и заливают стаканом горячей воды — средство при этом начинает шипеть. Полученную шипящую массу оставляют на 5-15 минут, а затем обильно смывают тёплой проточной водой.
  • Средство достаточно эффективно, но при небрежном обращении можно получить химические ожоги, поэтому, руководство по применению рекомендует использовать резиновые перчатки и проветривать помещение во время и после профилактики.

Гель «NIRET»

  • Для очистки трубопровода от засоров, жира, кусочков бумаги, пищи и волос, а также для проведения профилактики в сливное отверстие сифона ванны или раковины заливают гель, чтобы он сровнялся заподлицо с днищем. В зависимости от степени загрязнения «NIRET» оставляют на время от 5 до 30 минут, хотя некоторые предпочитают оставлять гель на всю ночь. Смывают его напорной струей тёплой или холодной воды.

Примечание. Несмотря на всю эффективность химических средств, их желательно не применять при глухих засорах, когда слив отсутствует полностью.
В таких ситуациях более действенен гидравлический или механический способ.

Гидравлическая прочистка

Гидродинамическая прочистка

Очень эффективна гидравлическая очистка канализации своими руками от засоров, жира, кусочков бумаги, пищи и волос, но по каким-то причинам укоренилось мнение, что такие машины достаточно громоздки и неудобны для использования в частном секторе. Но это заблуждение, так как в настоящее время выпускаются компактные агрегаты с небольшими габаритами и малой массой, например, мини-мойка «Керхер», которая всего при 4кг веса создаёт напорное давление 110 бар.

Давление на насадке

Но помимо самой мойки вам придётся приобрести комплект с насадками и шлангом, чтобы её можно было применять для очистки трубопровода, а не просто мыть автомобиль. Насадка заводится в канализацию и туда под давлением подаётся вода (это показано на верхнем фото), отчего на стенах трубы разрушается различные отложения. Данный способ полностью восстанавливает проходимость канализационных стоков, так как стенки приобретают первоначальную гладкость.

Механический способ

Трос для прочистки канализации

Мы продолжаем рассматривать, как почистить трубы в домашних условиях и обратимся к старому опробованному инструменту — сантехническому тросу, который может быть изготовлен, как из металла, так и из пластика. Длина троса зависит от расстояния, на котором возможно образование засора, но при этом длина по отношению к этому расстоянию увеличивается вдвое, так как трос в трубе скручивается спиралью.

Также важно обратить внимание на конец сантехнического приспособления — если трубопровод из пластика, то здесь нежелательны ёршики любого типа, так как пластик царапается, что создаёт оптимальные условия для задержки различных отложений.

Например, если вы думаете, как почистить трубу в ванной с пластиковой канализацией, то конец троса должен быть гладким, чтобы не расцарапать пластмассу. Для прочистки нужно определить предположительное место канализационного засора, например, если у вас расположение санузлов от стояка: унитаз, раковина, ванна, кухня, то определите, какой узел рабочий.

Если, к примеру, с раковины слив есть, то засор между ней и ванной, а если слив только с унитаза, то засор, вероятнее всего, находится на редукции стояка (переход с 50-миллиметровой на 100-миллиметровую трубу).

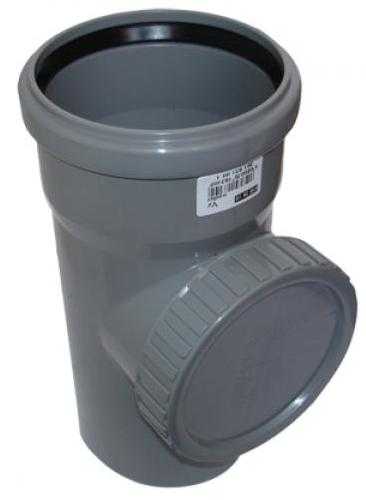

Ревизионный фитинг

Прочистку следует осуществлять в сторону засора по направлению к стояку, заводя сантехнический трос через тройник сифона последнего недействующего санузла или через ревизию, которую желательно предварительно врезать при монтаже канализации.

Когда засор под ванной, то удобнее заводить трос с кухни, так как там легче добраться до тройника. Для предотвращения засоров устанавливают фильтры для очистки воды на трубы в виде сеточки.

Заключение

Как видите, очистка труб — не очень сложное дело, главное, определить место засора и правильно использовать сантехнические приложения. В большинстве случаев, вы сможете сделать это самостоятельно, не обращаясь за помощью к специалисту. Успехов!

gidroguru.com

Прочистка канализационных труб своими руками – лучшие домашние технологии

Содержание статьи

Засор сливных отверстий – еще не причина менять коммуникации. Хотя недобросовестные сантехники порой пользуются такими моментами и навязывают лишние услуги по замене труб, которые оплачиваются из вашего кармана. Чтобы избежать дополнительных трат и доказать себе, что вы – настоящие хозяева, займитесь борьбой с засорением своими руками. Итак, как делается прочистка канализационных труб в домашних условиях? Знакомьтесь с пятеркой самых передовых методов.

Прочистка без специальных средств

Устранение засора водой

Самая простая прочистка канализационных труб своими руками базируется на таком средстве, как вода – ведь мудро замечено: клин клином вышибают. Только вода должна быть особая – в виде кипятка.

Рецепт прост: залейте в засорившееся отверстие чайник (около 3 литров) кипятка. Дайте горячей воде минут 20, чтобы растворить осадки на внутренних стенках конструкции.

Если описанный способ не помог, значит, у вас серьезная проблема, требующая радикального вмешательства, но это вовсе не значит, что вода – не ваш союзник. Просто нужно использовать комбинированную технологию.

Справиться с засором системы можно и своими руками, главное – желание

К таковым относятся следующие комбинации:

  1. Сода + вода. Засыпаете чашку соды в сливное отверстие, а следом заливаете литр кипятка. Даете полчаса, чтобы раствор ликвидировал засор. Кстати, этот способ хорош также для устранения нехорошего запаха из трубопровода.
  2. Сода + уксус + вода. Такая жидкость для прочистки канализационных труб готовится прямо в системе. Сначала засыпаете соду, затем заливаете уксус (пропорции этих веществ должны быть равными). Закрываете отверстие пробкой. Через несколько часов заливайте чайник кипятка. Отложения на стенках конструкции уйдут без остатка.
  3. Сода + соль + вода. В систему засыпаете по 100 г соды и соли, затем смесь заливаете несколькими литрами кипятка. Не трогаете раковину или унитаз до утра.

Стоит обратить внимание! Если говорить обо всех способах использования воды, то хороша и гидродинамическая прочистка труб канализации. Но только вы не сможете сделать ее самостоятельно, поскольку понадобится специальное оборудование, подающее воду под давлением, да и руки профессионала в этом процессе играют немаловажную роль.

А это средство для борьбы с засорами есть на каждой кухне

Использование вантуза

Если вы спросите у родителей или дедушек и бабушек, какие способы прочистки канализационных труб они рекомендуют, с большой долей вероятности услышите: засор нужно пробить вантузом. Если даже вы никогда не видели это устройство, это еще не значит, что оно не находится в вашем доме. Как правило, вантуз есть в каждой квартире, где живут люди, родившиеся до 90-х годов минувшего столетия. Устройство представляет собой резиновую чашу, оснащенную мощной ручкой.

Механизм работы вантуза следующий: при опускании на отверстие чаша способствует повышению давление на месте засора, поэтому мусор проходит дальше по системе – в более широкую ее часть; при подъеме прибора над отверстием появляется разряжение, благодаря чему мусор поднимается вверх, и его можно удалить.

Как осуществляется прочистка канализации труб при помощи вантуза. Закупорьте отверстие перелива (к примеру, влажной тканью), иначе процесс пойдет не по сценарию. Наберите в раковину/унитаз/ванну воды столько, чтобы она покрывала резиновую чашу. Расположите вантуз прямо над забитым отверстием и совершите пару десятков активных движений вверх-вниз. Плотно прижимайте чашу к сливному отверстию, не отрывая его во время движения. В конце резко дерните вантуз на себя. Если вода ушла сразу, значит, вы достигли цели. Если нет, сделайте несколько описанных подходов.

Правильное расположение вантуза

Сантехнический трос

Но самая надежная прочистка канализационных труб – механическая, при помощи специального троса. Если предыдущие способы борьбы с засором не помогли или хочется сразу выбрать самый эффективный метод – ищите трос.

Что собой представляет данный «девайс»? Это – гибкая, но упругая пружина из стали, оснащенная с одного конца спиралью, а с другого – ручкой. К спирали можно крепить насадки: скребки, крюки и т.д.

Купите ли вы этот прибор или займете у соседа, перед использованием непременно проверьте его работоспособность, а именно:

  • проведите осмотр целостности пружины и насадок на спираль;
  • убедитесь в прочности крепления ручки;
  • смажьте втулки (при необходимости).

Принцип работы троса таков: зацепление и удаление из системы засора.

Разновидности сантехнических тросов

Как управлять прибором? Давайте рассмотрим на примере ремонта слива раковины.

  1. Поместите под мойку емкость, снимите сифон.
  2. Удалите сор из сифона.
  3. Вставьте в открытую трубу трос и осторожно протолкните его в систему.
  4. В случае сопротивления проворачивайте трос при помощи рукоятки (но только по часовой стрелке, чтобы не сломать прибор).
  5. Ощутив, что крюк на конце достиг места засорения, увеличьте интенсивность погружения вала – спираль или протолкнет мусор, или подденет его на себя.
  6. Медленно извлеките трос.
  7. Установите сифон.
  8. Промойте систему горячей водой, увеличивая напор.
  9. Если наблюдаете воронку при сливе, значит, система прочищена.
  10. Удалите мусор с троса, дайте прибору высохнуть.



С выбором средств для удаления засора у вас не возникнет проблем

Химические средства

Для некоторых людей этот вариант – самый оптимальный, поскольку он бесхлопотный. Купили волшебную баночку смеси, залили в забитое отверстие, и проблема решена. Такой путь хорош для ультра занятых домовладельцев, любителей передовых технологий, а также неуверенных в своих силах в отношении исполнения правил альтернативных методик.

Сейчас химия для прочистки канализационных труб продается в каждом супермаркете, вам лишь нужно выбрать наиболее подходящее средство по типу действия и составу (учитывайте материал, из которого сделаны элементы канализации), а также по цене. Ассортимент обширен – от прославленного с советских времен «Крота» до модного ныне «Domestos». Но примите к сведению такие советы от экспертов по борьбе с засорами:

  • для прочистки кухонной мойки выбирайте средство, в составе которой есть щелочь, превосходно растворяющая жир;
  • для преодоления засорения слива ванной приобретайте растворы с кислотой, чудесно разъедающей отходы в виде волос и мыла.

Это важно знать! Применяйте покупные средства, строго руководствуясь инструкцией. Занимайтесь прочисткой в перчатках, марлевой повязке и защитных очках, дабы избежать контакта кожи и слизистых оболочек с химией.

Схема устранения засоров

Комбинированный подход

Если любите страховаться или бить с разных фронтов, выбирайте комбинированную технологию борьбы с засором, включающую в себя и механическую, и термическую очистку.

Найдите гибкий (можно не новый) шланг, подключите его к крану с горячей водой. Второй конец протолкните (насколько сможете) в канализационную систему. Откройте кран до максимума, чтобы напор был мощным. Засор не устоит – либо разобьется на части, пройдет дальше и попадет в более широкую конструкцию, либо раствориться. Можно сделать несколько подходов, вынимая и погружая шланг в канализацию.

Стоит обратить внимание! Чтобы усилить эффективность комбинированной методики, наденьте на погружаемый конец шланга форсунку с некрупными отверстиями, тогда вы добавите еще и третью силу – гидродинамическую.

Видео-совет: как просто прочистить канализационную трубу

Теперь знакомы вы с ТОП-5 лучшими способами прочистки канализационных труб, значит, коммуникации в вашем доме будут работать слаженно долгие годы.

Понравилась статья? Поделитесь ей:

trubsovet.ru
