Кабель обогрева – Греющий кабель для водопровода: виды и правила установки

виды, секреты выбора и советы экспертов

Замерзание системы водоснабжения в частных домах может привести к неприятным последствиям вплоть до разрушения коммуникаций. Для решения этой проблемы можно заглубить канализацию ниже уровня промерзания грунта, но при таком подходе все равно останутся уязвимые участки. Чтобы полностью исключить замерзание, нужно использовать специальный кабель для обогрева водопроводной трубы.

Есть несколько вариантов, как утеплить водопровод

Конструктивные особенности кабелей

Системы такого типа устроены довольно просто: в них имеется металлический проводник, обеспечивающий нагрев при прохождении через него электроэнергии. Чем выше сопротивление проводника, тем быстрее и сильнее он нагревается. Защита от замыкания при контакте с водой в кабеле для обогрева трубопроводов обеспечивается качественной гидроизоляцией.

Система включается автоматически. Как только температура в трубе опускается ниже заданных значений, на проводник подается напряжение, что обеспечивает защиту от обледенения.

В этом видео вы узнаете, как установить греющий кабель:

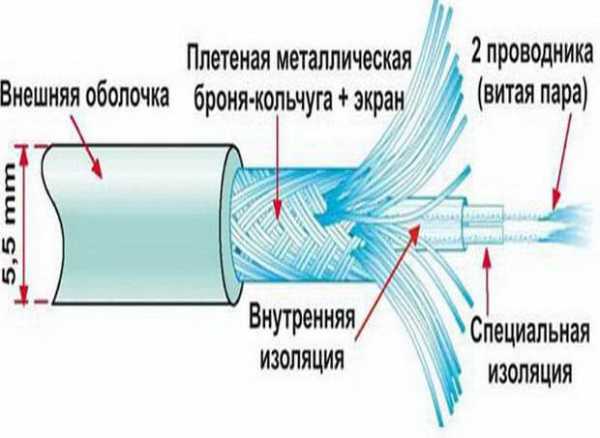

Конструктивно провод для обогрева водопроводных труб состоит из следующих элементов:

• металлический сердечник, предназначенный для нагрева;
• несколько кабельных жил, каждая из которых заключена в собственную оболочку из поливинилхлорида;
• поверх изоляционного слоя находится фторопласт;
• все проводники экранированы медной сеткой.

Внешняя изоляция представлена теплостойким ПВХ. Он не только снижает потери тепловой энергии, но и обеспечивает хорошую защиту от воды и агрессивных химических веществ.

В состав системы обязательно входит температурный регулятор. Он такой же, как в системе теплого пола, и позволяет держать под контролем температуру внутри трубопровода. Кроме того, при превышении заданных параметров нагрева он прерывает подачу электроэнергии на проводник, и тот останавливает нагревание. Это позволяет избежать перегрева и снизить затраты на электроэнергию.

Такая система состоит из 4 элементов

К положительным сторонам такой системы следует отнести:

1. Надежность. При постоянном подключении кабеля к сети можно не бояться замерзания водопровода.
2. Высокий уровень безопасности, так как это саморегулирующаяся система.
3. Нагревательный провод можно размещать как внутри, так и снаружи трубы.
4. Простота эксплуатации. Систему несложно установить, и она почти не требует обслуживания.
5. Экономичность. Встроенная система управления предотвращает перерасход электрической энергии.

Единственный недостаток таких обогревателей — полная зависимость от электросети. Это вынуждает владельцев тратиться на резервные источники питания.

Типы нагревательных систем

Производители выпускают 2 типа обогревательных кабелей: резистивные и саморегулирующие. В первом случае используется свойство металлических проводников нагреваться под воздействием электрического тока. Они всегда, независимо от условий окружающей среды, выдают одинаковое количество тепловой энергии. Для уменьшения расхода электричества в относительно теплое время на такой провод приходится ставить температурный датчик и терморегулятор.

На такое оборудование можно установить, например, тепловой датчик

Резистивные кабели достаточно сложны в укладке. Их следует размещать так, чтобы они не пересекались и не располагались рядом друг с другом. В противном случае они начнут перегреваться и быстро выйдут из строя. В процессе монтажных работ на это следует обратить особое внимание.

Резистивные электрокабели могут быть одножильными и двухжильными. На практике чаще используется второй вариант, несмотря на более высокую стоимость. Популярность объясняется простотой подключения: одножильный кабель нужно подключать к сети с обоих концов, а двухжильный — только с одной.

Самогреющийся электропровод представляет собой матрицу из металлополимера. Металлические жилы в этой системе нужны только для проведения тока, а нагревается исключительно полимер, расположенный между ними. У этого материала есть важное свойство: при нагреве он снижает выделение тепла, а при остывании повышает. При этом не учитывается температура соседних участков. Собственно, эта особенность и дает основание называть такой кабель саморегулирующимся.

К его плюсам можно отнести:

• минимизацию расходов на электроэнергию;
• его можно пересекать, и он не выйдет из строя;
• такой кабель можно смело резать, и он продолжит работать после установки оконечной муфты.

Один минус у него все же есть — высокая стоимость. Однако длительный срок службы позволяет полностью окупить затраты.

Возможные способы монтажа

Провода для обогрева водопроводных труб могут быть уложены снаружи и внутри. Для каждого способа монтажа существуют свои кабели. Метод установки подробно прописывается в документации к нагревательным системам.

Подобные кабели укладываются внутри

Внутренняя укладка провода

Греющий кабель внутри трубы для водопровода должен иметь определенные характеристики. К ним относятся:

• химически безопасная оболочка, не выделяющая токсичных веществ в воду;
• уровень электрической защиты, равный стандарту IP 68;
• хорошая герметичность оконечной муфты.

Чтобы была возможность поместить греющий кабель в трубу с водой, на ее конец устанавливается тройник. В одном из его концов ставят сальник, через который заводят провода.

Место соединения нагревательного элемента и электропровода должно находиться за пределами сальника. Это обеспечит дополнительную защиту от влаги, так как соединительная муфта не предназначена для контакта с водой.

Тройник можно использовать любой. В зависимости от расположения трубопровода углы отвода этого элемента могут быть разными.

При расположении внутри системы водоснабжения провод фиксировать не нужно, достаточно заправить его внутрь.

Методы наружного размещения

Мастерам нередко приходится устанавливать внешний кабель для обогрева водопроводной трубы. Внутренний провод, к примеру, не рекомендуется ставить при недостаточном внутреннем диаметре или изношенности канализации.

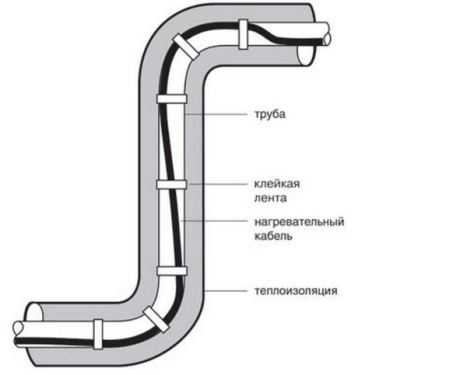

Установить греющий провод следует так, чтобы он плотно прилегал к трубопроводу на максимальной площади. Если трубы металлические, то их предварительно нужно тщательно очистить от ржавчины, следов сварки и грязи. После укладки провода на чистый металл его крепят с шагом в 30 см хомутами. Это обеспечит равномерный подогрев.

Кабелем можно укладывать несколькими способами

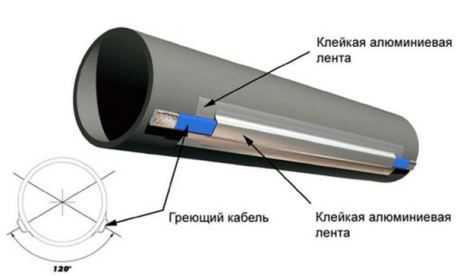

В тех случаях, когда по трубе тянут несколько нитей кабеля, их укладывают параллельно друг другу в самой холодной зоне. При использовании резистивной системы нужно выдерживать определенное расстояние между прогревочными проводами.

Кроме того, можно укладывать наружный провод спиралью. Но делать это нужно очень осторожно, так как он не любит лишних изгибов.

Спиральный метод укладки может быть реализован 2 способами: постепенное разматывание бухты кабеля с креплением на трубу и фиксация провисаниями, которые затем наматываются и крепятся клейкой лентой.

При установке обогревателя в пластиковый водопровод сначала наклеивается двухсторонний металлизированный скотч, затем на него крепится кабель. Подложка нужна не столько для надежного крепления, сколько для повышенной эффективности распределения тепла.

Отдельно стоит упомянуть, что такие дополнительные элементы системы, как тройники, вентили и другие устройства, нуждаются в большем обогреве. Поэтому при монтаже нужно делать на них дополнительные витки нагревательного провода.

Материалы для утепления системы

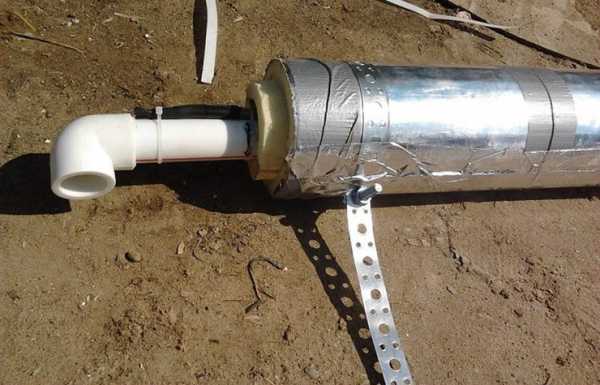

Для снижения энергозатрат обогреваемый трубопровод нужно утеплять. Для этого нельзя использовать минеральную вату. Этот материал впитывает влагу, после чего утрачивает свои свойства. Более того, после замораживания с последующим оттаиванием он просто рассыпается. Защитить от влаги трубопровод, расположенный в земле, невозможно, поэтому такой теплоизоляционный материал лучше не использовать.

Не рекомендуется использовать утеплители, способные сминаться под внешним воздействием. После сжатия их плотность меняется, и они частично утрачивают свои качества. Такие материалы выглядят отличным вариантом только тогда, когда трубы проложены в специальной шахте под канализацию — там на них давить ничего не будет, поэтому в качестве утеплителя можно использовать даже поролон.

Лучше всего утеплять трубопровод с обогревающим кабелем с помощью пенополистирола. Этот материал формуется в жесткие кожухи под системы разного диаметра. По сути, это скорлупа, которая не только снижает тепловые потери, но и защищает трубы от внешних воздействий. Пенополистирол не боится воды, обладает хорошими теплоизоляционными качествами и хорошо переносит различные нагрузки.

Для каждого конкретного случая следует подбирать свои методы установки обогревающего кабеля и материалы для утепления. Вооружившись знаниями и помощью специалиста, можно добиться надежной работы и длительного срока службы подобных систем.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Греющий кабель как теплый пол

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов, коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Греющий кабель как теплый пол

Содержание статьи

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Удельное сопротивление основных проводников

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

• Отопление помещения. Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

По теплому полу комфортно не только ходить, но и сидеть на нем

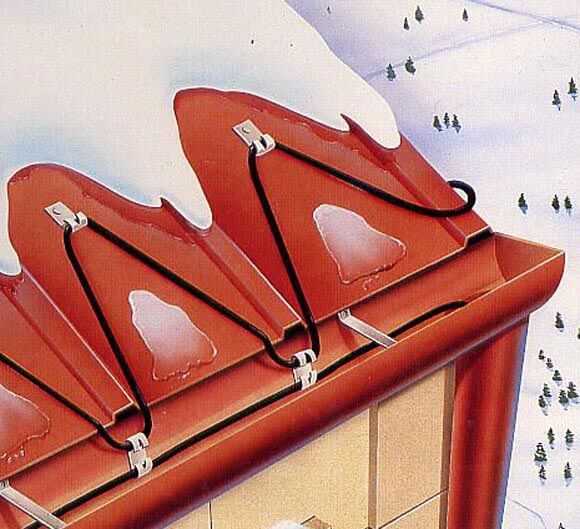

• Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают травматизм от падающих сосулек.

Обогрев кровли продлевает ее срок службы

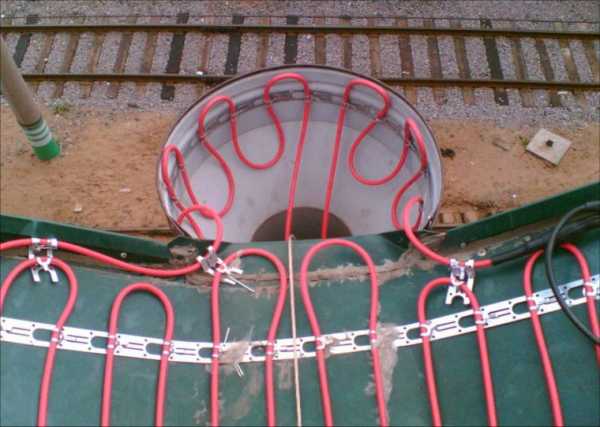

• Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при применении КСО в этих местах ощутимы.

На обогреваемом крыльце никогда не будет скользко

• Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Обогрев труб

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

• Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
• Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то токи утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

Строение резистивных греющих кабелей

• Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует тщательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
• Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного, так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10—20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двукратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комплект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов. Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты.

Преимущества резистивного греющего кабеля:

• Разумная стоимость.
• Постоянство характеристик.
• Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

• При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
• Невозможность уменьшать длину греющего кабеля без изменения характеристик.
• Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх проводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

Схема зонального резистивного греющего кабеля

Преимущества зонального кабеля:

• Одинаковая удельная мощность кабеля по всей длине.
• Стабильность характеристик.
• При запуске не потребляет большие токи.

Недостатки зонального резистивного кабеля:

• Опасность локального перегрева.
• Необходимость обеспечения теплоотдачи.
• Более высокая цена по сравнению с обычными резистивными кабелями.

Нагревательные маты

Для облегчения процесса укладки теплого пола, производителя делают специальные нагревательные маты, где кабель с требуемым шагом прикреплен к полимерной сетке. Такие маты очень удобно укладывать на ровное основание перед укладкой керамической плитки. Их можно монтировать прямо в слой плиточного клея, в этом их главное преимущество. Правда, надо внимательно следить, чтобы не оставалось воздушных полостей, которые вызовут локальный перегрев.

Нагревательные маты на полимерной сетке облегчают процесс укладки

В помещениях со сложной геометрией могут возникнуть сложности при укладке матов. В этом их главный недостаток.

Цены на различные виды нагревательных матов

Нагревательный мат

Саморегулирующийся нагревательный кабель

Флагманом среди всех греющих кабелей является саморегулирующийся нагревательный кабель, который может изменять температуру нагрева, а, значит, и тепловыделение в зависимости от окружающей температуры.

Между двумя проводниками запрессована специальная полимерная матрица со свойствами полупроводника. При понижении температуры матрица сжимается, но в ней образуется множество теплопроводящих путей с высоким сопротивлением. Протекающий ток вызывает нагрев матрицы и кабеля. При повышении температуры происходит расширение полимера и уменьшение количества путей протекания тока и, в конце концов, наступает такой момент, когда токи становятся ничтожно малы, что приводит к прекращению нагрева кабеля. Каждый участок кабеля работает автономно.

Саморегулирующийся кабель сам «выбирает» где и как нагревать

Поверх полупроводникового полимера существует слой термостойкой изоляции, затем медный или стальной экран и еще один слой изоляции. Каждый кабель имеет свою зависимость погонной (удельной) мощности от температуры и подбирается исходя из условий эксплуатации и назначением.

Зависимость погонной мощности различных саморегулирующихся кабелей от температуры

Преимущества саморегулирующихся кабелей:

• Экономия электроэнергии, которая происходит за счет нагрева только недостаточно теплых участков.
• Независимость удельной мощности от длины кабеля.
• Этот кабель «прощает» ошибки монтажа. Даже перехлест кабеля не приведет к его перегреву и выходу из строя.

Недостатки саморегулирующихся кабелей:

• Эти кабели имеют высокие стартовые токи, особенно если есть длинные холодные участки. Это обязывает ставить защитные автоматы класса C, позволяющие десятикратные скачки тока в сравнении с номинальным.
• Полимерная полупроводниковая матрица имеет ограниченный срок службы.
• Высокая цена на такие кабели часто делает их применение сомнительной выгодой.

Греющий кабель как теплый пол

При планировании обустройства электрического теплого пола в помещениях вначале нужно определиться, какую функцию он будет выполнять.

Греющий кабель для теплых полов прямого действия

Теплые полы прямого действия обычно располагаются в тонком слое стяжки непосредственно перед напольным покрытием, например, в слое плиточного клея. Главной задачей таких полов является быстрый прогрев поверхности пола до комфортной температуры 24—27 °C. Для этих целей идеально подходят маты с тонким кабелем, а также резистивный одножильный или двухжильный греющий кабель. Нужные характеристики можно посмотреть в таблице.

Таблица подбора необходимого греющего кабеля

Требуемая устанавливаемая мощность достигается шагом укладки кабеля, чтобы на одном квадратном метре было уложено столько кабеля, которое обеспечит необходимую мощность. В зависимости от площади помещения вычисляется общая длина нагревательного кабеля. Методика расчетов теплого пола приведена в отдельной статье по этой теме.

В теплых полах прямого действия теплоизоляция может не использоваться, или быть минимальной толщины, так как задачей их является нагрев поверхности, а не основное отопление. При нагреве деревянных полов применяется утеплитель между лагами, а также специальная металлическая сетка, распределяющая тепло и экран из фольги, отражающий тепло в сторону покрытия пола.

Схема обогрева деревянных полов

Греющий кабель для термоаккумулирующих теплых полов

Аккумулирующие теплые полы требуют обязательной теплоизоляции, так как они обогревают бетонную стяжку значительной толщины: от 5 до 15 см, которая будет накапливать тепло. Такие полы лучше подогревать во время сниженных тарифов на электроэнергию, а в другое время тепло будет постепенно отдаваться в помещение. Толстый слой утеплителя значительно снизит утечку тепла вниз.

Такие полы лучше делать в тех помещениях, где будут уложены покрытия с высоким термическим сопротивлением: паркетная доска, ламинат, ковролин. Тогда и передача тепла будет происходить очень мягко, что только повысит комфорт. Такая система обогрева пола может выступить уже в качестве основного отопления.

Нагревательный кабель заложен в массивную стяжку

Кабель теплого пола укладывается в среднем слое стяжки, для более равномерного распределения тепловой энергии. Из таблицы видно, что кабель для такой системы должен применяться с более высокой удельной мощностью в сочетании с металлической сеткой, которая поможет распределять тепло и будет армирующим элементом стяжки. Учитывая, что кабель будет спрятан в толстом слое стяжки, которая обеспечит теплоотвод, лучше всего для аккумулирующих теплых полов применять двухжильный резистивный кабель с удельной мощностью 20 Вт/м. Также может применяться и саморегулирующийся кабель, но его цена в 3—5 раз выше резистивного.

Применение таких систем обогрева ограничено по двум причинам:

• Стоимость обогрева электрической энергией пока высока по сравнению с газовым отоплением.
• Выделенной на квартиру или дом мощности может просто не хватить для нагрева аккумулирующих теплых полов.

Общие требования к греющим кабелям теплого пола

Временные технические требования от 2003 года регламентируют порядок применения греющих кабелей. Их этого объемного документа сделаем самые важные выдержки.

• Для личного пользования рекомендуется применять КСО только для комфорта и дополнения к основной системе отопления.
• В теплых полах прямого действия и для подогрева полов из дерева кабель не должен иметь номинальную мощность больше 2 киловатт.
• В термоаккумулирующих полах и при подогреве наружных лестниц и пандусов максимальная номинальная мощность кабеля – 4 киловатта.
• Должно соблюдаться железное правило: одно помещение – один кабель. Исключением являются помещения свыше 25 кв. м.
• Греющий кабель не должен переходить в другие помещения.
• Нагревательный кабель не должен прокладываться под стационарно стоящей мебелью.
• В комплекте к греющим кабелям всегда идут монтажные планки и другие аксессуары. Именно их и надо использовать, никакая самодеятельность не приветствуется.

Укладка кабеля должна отвечать определенным правилам

• Кабель должен укладываться в форме змейки и при этом должны соблюдаться правила:
  • Касания, пересечения, закручивание и образование петель на кабеле не допускается.
  • От границ зоны укладки до краев кабеля должно быть расстояние, которое не меньше шага укладки.
  • От металлических конструкций и элементов проводки кабель должен иметь дистанцию не менее 50 мм, от деревянных конструкций – 30 мм, а от элементов других систем отопления – не менее 500 мм.
  • Шаг укладки всегда должен быть более  6 — 10 наружных диаметров.
  •  Расстояние между участками уложенного кабеля должно быть большим или равным шагу укладки.
  • Вся горячая часть кабеля должна находиться в однородном материале.
  • Для кабеля внутри стяжки шаг не более 20 см, а в полах прямого действия – 10 см.
• Все кабели должны подключаться через терморегулятор, имеющий температурный датчик. Прямое подключение к сети допускается только в исключительных случаях для саморегулирующихся кабелей.

Схема подключения терморегулятора теплого пола

• Терморегулятор должен располагаться на расстоянии 0,5—1,5 метра над уровнем пола.
• Датчик температуры пола должен располагаться на расстоянии не менее 0,5 метра от стен, подключаться только медным проводом, помещенным в гофрированную пластмассовую или металлическую трубку.
• Все соединения греющего и питающих кабелей должны происходить на терморегуляторах, в распределительных коробках и электрощитах при помощи клемм. Никакие скрутки недопустимы.
• Силовые кабели должны быть защищены автоматическими выключателями соответствующих номиналов, а для защиты людей обязательно применение УЗО с дифференциальным током срабатывания не более 30 мА.

Подключение кабелей обогрева должно быть через УЗО и автоматический выключатель

• Монтаж КСО должен вести только квалифицированный персонал, имеющий соответствующий допуск.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Видео: Монтаж кабеля теплого пола Devi

Видео: Монтаж нагревательных матов

stroyday.ru

Кабель для обогрева кровли

В зимний период при значительных температурных перепадах на кровле, водосточной системе образуется наледь, формируются сосульки, которые способны не только повредить кровельную конструкцию, но и создают опасность травматизма человека. Наледь на поверхности крыши также может образовываться из-за плохой теплоизоляции. Для предотвращения подобных неблагоприятных явлений самым эффективным вариантом на сегодняшний день является использование кабеля обогрева для кровли или хорошая теплоизоляция.

Дополнительная теплоизоляция кровельной конструкции предоставляет возможность сэкономить зимой на отоплении внутренних помещений дома. Специалисты рекомендуются использовать дополнительно с утеплением крыши систему подогрева.

Разновидности обогревательных кабелей

Греющие провода по своему принципу работы подразделяются на два типа:

• Резистивные. Такой провод напоминает стандартный заизолированный металлический провод. Тепло выделяется при установленной длине постоянно. Но в разных местах кровельной конструкции при различной температуре требуется разный обогрев. Преимущество резистивного кабеля – доступная стоимость, но затраты на сам обогрев кровли достаточно существенны, при этом не всегда оправданы. Нагревательный кабель на некоторых участках будет зря отдавать лишнюю тепловую энергию, которой будет не хватать на других.
• Саморегулирующиеся. В данном случае сила нагрева кабеля полностью зависит от внешней температуры. То есть, чем холоднее на улице, тем провод нагревается сильнее. Саморегулирующийся кабель работает гораздо эффективнее, при этом потребляет меньше электрической энергии в отличие от резистивных проводов.

Характеристики резистивного кабеля

Резистивный кабель подогревается одинаково на всю длину. Различают одно-, двухжильные конструкции. Одножильные кабели подключаются к источнику электроэнергии обеими концами. Это наиболее бюджетный вариант.

Двухжильный кабель включает два проводника, соответственно подключаться к электросети может один конец, другой конец замыкается с концом параллельного проводника. Основной недостаток резистивного провода – фиксированная длина. Поэтому, чтобы грамотно уложить такой провод, необходимо предварительно продумать схему его монтажа. На участках крепления обогревательного кабеля, источника питания могут возникать проблемы. Через некоторый период эксплуатации в результате перепадов температуры крепление способно выйти из строя.

Основной недостаток резистивного кабеля обогрева для кровли – большие затраты электрической энергии, на метр длины провода до 200 Вт. Снизить данный показатель можно термостатом.

Характеристики саморегулирующего кабеля

Принцип работы саморегулирующегося кабеля несколько отличается. Он включает две параллельные жилы, между которыми находится полимер проводящий электричество, и представляющий собой саморегулирующую матрицу. В результате прохождения электрического тока она нагревается. При увеличении внешней температуры возрастает сопротивление полимера, меньше нагревается обогревательный провод. Саморегулирующийся кабель потребляет электроэнергии на метр длины не более 20 Вт. При выполнении монтажа провод данного типа можно разделять на индивидуальные отрезки разной длины – это большой плюс при обустройстве кровельной системы обогрева.

Какой лучше купить обогревательный кабель

Делать выбор нагревательного кабеля доведется из резистивного, который стоит недорого, и саморегулирующегося, более дорогого провода.

Первый вариант – это стандартная металлическая жила с изоляционным покрытием. При покупке данного изделия единственное что нужно, это затребовать у продавца сертификат, который подтверждает пожарную безопасность его эксплуатации. Подсоединяя такой провод для обогревания стальной водосточной системы к замкнутой цепи, вы сформируете постоянное сопротивление. В результате провод будет потреблять одинаковую мощность весь эксплуатационный период, и выдавать постоянную температуру.

Важно понимать! Покупая этот дешевый кабель, вы сэкономите один раз, но со временем вы станете переплачивать лишние средства за электроэнергию, которую будет потреблять система обогрева.

Недостатки резистивного кабеля:

• На участках перехлеста нагревательный провод достаточно часто перегорает.
• Нет возможности нарезать провод на отдельные отрезки подходящей длины. Как правило, такие провода и блоки продаются уже готовых параметров, и укладываются без изменений. Поэтому в данном случае единственный выход – это подбор отдельных блоков так, чтобы в сумме их длина соответствовала длине участка крыши, который будет обогреваться.

Наиболее оптимальный вариант обогрева кровельной конструкции, несмотря на то, что он обойдется значительно дороже – это монтаж саморегулирующего кабеля. Конструктивно такая система обогрева представляет собой матрицу, способную реагировать на изменения внешней температуры, изменять степень сопротивления. Соответственно температура подогрева провода также меняется. Это позволяет значительно уменьшить расход потребляемого обогревательной системой электричества.

Преимущества саморегулирующего кабеля:

• Устойчивость к перегоранию.
• Наиболее продолжительный эксплуатационный период.
• Возможность нарезать провод на отдельные отрезки.
• Отсутствует потребность применения дополнительного температурного датчика.

Какой же покупать греющий кабель для кровли – саморегулирующийся или резистивный?

Специалисты рекомендуют комбинировать, то есть для обогрева водосточной системы прокладывать саморегулирующийся провод, для обогрева кровельной конструкции – резистивный нагревательный провод. Комбинированная система обогрева предоставит возможность существенно сэкономить на строительных материалах, и будет эффективно обогревать крышу, водостоки.

Установка обогревательной системы на крыше

Наиболее важными участками для обогрева являются: водосточная система, кровельный козырек. Здесь чаше всего формируется наледь. Мощность нагревателей подбирается в зависимости от климатических условий, качества теплоизоляции кровли.

Важно знать! Система антиобледенения при достаточно низких температурах становится абсолютно неэффективной. При внешней температуре менее -15 градусов можно не использовать систему обогрева крыши.

Автоматическая обогревательная система чаще всего включается при -8 градусах, отключается автоматически при +3 градусах. Но эти пределы можно изменить регулятором температурного режима. Диапазон кристаллизации воды, таяния льда – «минус 10» — «плюс 5» градусов.

Необходимый инструмент для монтажа обогревательной системы

• Бокорезы, плоскогубцы, молоток, набор отверток, специальные клещи для электроконтактов.
• Перфоратор, электродрель, шуруповерт.
• Герметик.
• Лестница.
• Специальное снаряжение для страховки.

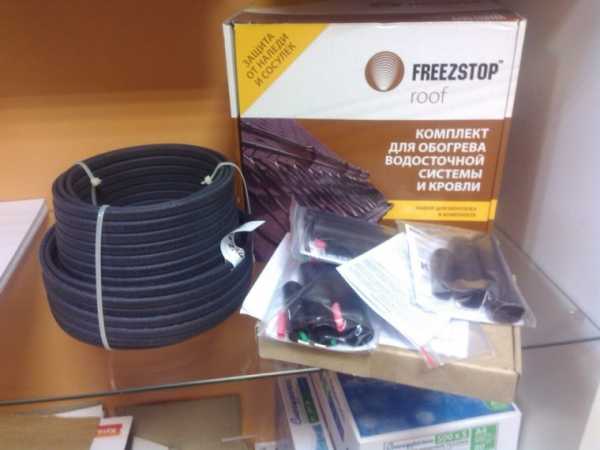

Комплект системы антиобледенения

• Обогревательные кабели.
• Муфты.
• Сигнальные, силовые кабели.
• Температурный регулятор (автоматический контролер температуры, влажности воздуха).
• Элементы крепления.
• Защитный автомат для цепи термостата.
• Входной защитный автомат (если трехфазная система – защитный автомат необходим для каждой фазы).
• Хомуты, наконечники для проводов.
• Лампа сигнализации.
• УЗО (30мА).

Инструкция монтажа кровельных кабелей обогрева

• Прокладка нагревательных кабелей по кровле выполняется змейкой по краю крыши, при этом соблюдается шаг 30-40 см. В качестве крепления используется герметик (монтажная лента).
• Несколько нитей кабеля обогрева укладываются продольно в желобах. Дополнительно усиливают обогрев выходов труб, воронок.
• При наличии для канализации ливневой входа, провод обогрева рекомендуется монтировать до уровня промерзания грунта.
• В трубах вертикальных прокладывают две и более нити (крепятся строительной лентой).
• При обустройстве обогревательной системы на кровлях сложной конструкции рекомендуется захватывать участки с максимальным скоплением снега.
• На участках, где лед скапливается больше всего, рекомендуется устанавливать саморегулирующийся обогревательный провод (при более низких температурах он будет выделять больше тепловой энергии).
• Для защиты системы обогрева дополнительно нужно использовать специальные устройства задержания снега, чтобы не допускать его лавинообразного схода.

Важно! При выполнении монтажа системы обогрева кровельной конструкции не стоит в системе стока воды сверлить отверстия. Это может привести к протечкам.

Вывод

Кабель для обогрева кровли является крайне необходимым! Благодаря его обустройству эксплуатационный период кровельной конструкции существенно возрастает, а главное устраняется опасность падения сосулек на проходящих под домом людей.

stroicod.ru

Кабель для обогрева труб и его преимущества

Содержание статьи:

Каждый год с наступлением морозной погоды на крышах домов образуется наледь, которая доставляет немало проблем, как обладателям частных домовладений, так и работникам коммунальных служб, обслуживающих высотные дома. Днем снег под лучами солнца тает, а с наступлением ночных заморозков вода, находящаяся в желобах и водосточных трубах, превращается в лед, который повреждает элементы конструкции.

Кроме этого в результате резкого перепада температур и наличия атмосферных осадков на крыше образуются сосульки и ледяные торосы, что представляет серьезную угрозу целостности конструкции водостока. Как известно, падение массы замерзшей воды с кровли на землю – это очень опасно для прохожих. На сегодняшний день самым эффективным средством борьбы с оледенением является подогрев трубопровода при помощи электрического кабеля. Гораздо дороже обходятся услуги по очистке крыши промышленными альпинистами.

Преимущества системы обогрева кровли

Такой метод борьбы с наледью на кровле как кабельный обогрев трубопроводов заслуженно считается наиболее рациональным, поскольку имеет ряд преимуществ:

• наличие системы автоматики обеспечивает простоту управления обогревом;
• исключается проведение работ по очистке крыши ручным способом;
• благодаря обогреву кровли создаются щадящие условия для ее эксплуатации в холодное время года;
• отсутствуют дополнительные нагрузки на конструкцию крыши, поскольку нет наледи;
• сводится к минимуму возможность повреждения кровельного материала;
• нет протечек, возникающих в результате намерзания льда на элементах водосточной системы.

Кровельная система антиобледенения

Устройство обогрева для кровель, необходимое для предотвращения образования наледи и снежного покрова, имеет сложную конструкцию. Работа систем антиобледенения зависит от правильно выполненного расчета нагрузок для каждого конкретного случая. Поэтому проектированием и монтажом подобных систем должны заниматься исключительно профессионалы, в противном случае немалая сумма денег будет потрачена напрасно.

В минимальную комплектацию систем, предназначенных для борьбы с наледью на крышах, входят:

• греющая часть — кабель для подогрева труб и других деталей водостока с комплектом креплений. Ее назначение заключается в прямом воздействии на лед и снег для перевода их в жидкое состояние, обеспечивая и подогрев водосточной системы. Сюда также входят системы снегозадержания, которые предохраняют кабель от повреждений;
• распределительная сеть – обеспечивает электропитание греющих компонентов и передачу информации от датчиков к центру управления. В комплекте имеются силовые и информационные кабели, предназначенные для проведения работ на крыше, крепежные изделия, силовые и распределительные шкафы;
• система управления – необходима для функционирования оборудования, обеспечивающего электрообогрев труб, состоит из шкафа управления, многочисленных датчиков, осуществляющих контроль над температурой, наличием атмосферных осадков, образованием льда, терморегуляторы, адаптированные под установку обогревающего кабеля на таких видах кровли как скатные. В обязательном порядке в систему входит аппаратура, обеспечивающая защитное отключение, если в каком-то месте нарушена изоляция кабеля.

Электрический кабель для подогрева водостока

Не только зарубежные компании выпускают греющий кабель для трубопроводов, но и отечественные предприятия.

Эта электротехническая продукция, изображенная на фото, производится в широком ассортименте и различается по следующим параметрам:

• по техническим характеристикам;
• по области возможного применения;
• по монтажной длине.

Также греющий кабель для труб может быть:

• резистивным;
• саморегулирующимся;
• зональным;
• бронированным.

Резистивный греющий кабель

Его стали применять для создания систем обогрева трубопроводов раньше других аналогичных изделий. Резистивный кабель отличается небольшой ценой, длина его секций в зависимости от модификации составляет 10 – 200 метров, а выделяемая мощность равна 5-30 Вт/м. По причине дешевизны в основном используется потребителями, которые делают обогрев трубопровода от промерзания самостоятельно.



Недостаток подобного выбора заключается в том, что резистивный кабель имеет на всем своем протяжении одинаковую теплоотдачу, а поскольку кровля на частных коттеджах, как правило, является сложной конструкцией, то на ее различных участках для борьбы с наледью необходимо разное количество тепла. В итоге наблюдается перерасход электроэнергии, поскольку в некоторых местах водостока кабель работает непродуктивно.

Кроме этого, фиксированная длина секции не всегда позволяет монтировать его на отдельных участках поверхности кровли.

Саморегулирующийся греющий кабель

На сегодняшний день саморегулирующийся кабель для обогрева труб является самой популярной продукцией, его чаще всего устанавливают на кровлю. Он стоит значительно дороже, чем резистивный кабель, но расходы оправдают себя. Преимущество такого обогрева крыши заключается в возможности системы изменять режим работы в зависимости от окружающих условий.

Монтаж греющего кабеля, детальная видеоинструкция:

Теплоотдача саморегулирующегося кабеля, составляющая 6-100 Вт/м, зависит от толщины слоя наледи в месте, где он проложен. Его можно укладывать отрезками произвольной длины, обрезая в процессе проведения монтажа. В зависимости от марки максимальная длина кабеля ограничена 6-150 метрами.

Наиболее востребованными считаются изделия:

• на полиолефиновой основе – применяются исключительно в соответствии с рекомендациями компаний – производителей;
• на фторопластовой основе — отличаются высокой устойчивостью к агрессивным средам и повышенной мощностью.

Монтаж системы обогрева с использованием саморегулирующегося кабеля обеспечивает в процессе ее эксплуатации экономное расходование электроэнергии.

Зональный греющий кабель

Зональный нагревательный кабель для труб и водосточных желобов имеет фиксированную мощность теплоотдачи и его длину подгоняют под нужный размер во время проведения работ по созданию обогрева на кровле. Чаще всего используют для создания систем, которые функционируют при условии отсутствия наледи, благодаря высокой мощности – до 200 Вт/м.

Бронированный греющий кабель

Эта продукция появилась на рынке относительно недавно и по своим характеристикам аналогична резистивному кабелю, но обладает повышенной механической прочностью и высокой температурой (до 150 градусов) нагрева. Технические характеристики бронированного кабеля позволяют его монтировать на эксплуатируемых кровлях и укладывать в бетон. Конструкционные особенности дают возможность незначительно изменять длину, но не более 2-х метров. Бронированный греющий кабель для кровли недорогой по стоимости.

kryshadoma.com

монтаж и области применения кабельного обогрева

Содержание статьи:

Обычный провод работает постоянно на максимальной мощности, а саморегулирующийся нагревательный кабель меняет интенсивность нагрева в зависимости от температуры окружающей среды и поверхности. Причем на разных участках может быть разная интенсивность, зависящая от сопротивления и силы тока. Разбираемся в работе кабельных систем, их достоинствах и недостатках, сложен ли монтаж своими руками и стоит ли за него браться.

Строение саморегулирующегося кабеля

Саморегулирующиеся кабели всегда двужильные (в отличие от обычных). Между этими жилами расположена полупроводниковая матрица — она-то и регулирует сопротивление и силу тока.

Строение кабеля

Оплетка защищает элементы от электромагнитного излучения и играет роль заземлителя, а внешняя оболочка предохраняет кабель от воздействий механического характера.

Принцип работы саморегулирующегося кабеля

Работа кабеля основана на свойстве полупроводников при повышении температуры увеличивать сопротивление, что снижает силу тока. Ниже сила тока — меньше температура нагрева и энергопотребление.

На разных участках кабеля интенсивность нагрева может быть разной. Например, один из скатов кровли в тени, а второй на солнце — кабель будет обогревать затененную сторону крыши интенсивнее, чем находящуюся под солнечными лучами. Однако обогревать он будет в любом случае, пусть и незначительно. Чтобы этого не происходило при выше +5 и кабель не исчерывал рабочий ресурс раньше времени, в систему внедряют терморегулятор, отключающий подачу питания при превышении температурой порогового значения.

Кабельный обогрев

Это экономично, удобно и хорошо работает. Кабельный обогрев применяют во многих сферах.

1. «Теплый пол»: провода размещают под напольным покрытием или непосредственно в бетонной стяжке (к слову, подключение теплых полов к сети горячего водоснабжения запрещено). Грамотно смонтированная система способна выполнять функции отопительной.
2. Подогрев твердеющих растворов: бетонная масса требует определенных условий на весь период твердения, и нагревательные элементы создают эти условия в части температурного режима. Провода крепят к арматуре (используют самые дешевые) — они так и остаются в ЖБИ.
3. Обогрев зеркал: размещенная с обратной стороны кабельная система противодействует образованию конденсата, затрудняющего использование зеркал.
4. Трубопроводы: кабели располагают с одной или нескольких сторон трубы или оплетают ее по спирали. Зачастую гораздо выгоднее использовать провод для отопления труб, чем усиливать термоизоляцию.
5. Технологическая жидкость — поддержание температуры (востребовано в нефтяной, химической, пищевой промышленности).
6. Сельское хозяйство: подпочвенный обогрев теплиц устраивают с помощью кабельных систем.
7. Растапливание наледи и снега: греющие провода препятствуют образованию льда, сосулек путем постоянного обогрева кровли, водостоков, карнизов.

Схема теплого пола

В жилых домах частного сектора кабельные системы применяют для обогрева:

• кровли;
• водостоков;
• пандусов и лестниц;
• трубопроводов — водоснабжения и водоотведения (в том числе автономных), ливневой канализации и дренажной системы.

Обогрев кровли и водостоков

Греющие элементы располагают в ендовах, желобах, непосредственно на кровельном покрытии по периметру, в водосточных трубах (вплоть до отводов в ливневку — по всему пути воды), по периметру мансардных окон (если такие есть), в местах сопряжений. Система состоит из кабелей, распределительной коробки, термостата, датчиков (температуры, осадков, воды).

Схема антиобледенительной кабельной системы для кровли

В желобах и ендовах кабель прокладывают вдоль и крепят специальной алюминиевой монтажной лентой или посредством кронштейнов. В водосточные трубы его заводят вовнутрь.

Видео: антиобледенительная система для кровли

Обогрев водопровода

Греющий кабель размещают внутри трубы или снаружи. Оба вида монтажа в чем-то хороши, а в чем-то проигрывают друг другу — выбор зависит от задач, расположения трубопровода, диаметра труб и других факторов. Закрепить кабель на внешней поверхности трубы можно лишь в процессе прокладки трубопровода, на внутренней — в любой момент.

Наружный монтаж

Внешних проводов может быть несколько — от 1 до 4. Одиночный прокладывают вдоль контура снизу.

Схема крепления нескольких проводов

Крепят преимущественно алюминиевым скотчем — это повышает теплоотдачу, удобно и надежно (больше защита от повреждений, более эффективный обогрев: вода замерзает с низа).

Как закрепить скотчем



Схема монтажа на поворотах трубопровода

Спираль — еще один способ прокладки внешнего кабеля. Его наматывают на трубу (шаг — 5 см) и крепят монтажной лентой, как показано на схеме ниже. Провода требуется больше, чем длина трубопровода, в 1,7 раз, но обогрев гораздо эффективнее и быстрее. В труднодоступных местах кабель наматывают с припуском, затем образовавшимися петлями так же обматывают трубу.

Спиральная укладка

Отдельные узлы трубопровода (опоры, запорная арматура и проч.) отводят тепло в большем объеме, поэтому на них кабель размещают таким образом:

После монтажа нагревательной системы устраивают термоизоляцию. На канализационные трубопроводы (включая ливневку) кабели укладывают так же.

Внутренний монтаж

Внутрь труб греющий кабель заводят только в том случае, если иное невозможно. У такой укладки есть значительные недостатки:

• уменьшение просвета труб;
• неизбежное обрастание кабеля налетом;
• снижение надежности контура за счет добавления еще одной точки — тройника;
• невозможность провести провод через запорную арматуру, тройники.

Есть и плюсы: прямой контакт обогревателя с жидкостью повышает эффективность нагрева, что снижает энергопотребление; ремонт не вызывает затруднений (кабель попросту вытягивают и заменяют).

Порядок монтажа провода вовнутрь трубы:

• установка на греющий кабель сальникового узла;
• монтаж тройника для ввода обогревателя в трубопровод;
• укладка кабеля;
• герметизация сальникового узла.

Провод внутри трубы

Характеристики кабелей для обогрева водопроводных труб

1. Мощность. Достаточно мощности 5–25 Вт/м: для подземного трубопровода, кабель внутри — 5 Вт/м, для подземного, кабель снаружи — 10 Вт/м, для надземного — 25 Вт/м.
2. Рабочая температура. Применяют исключительно низкотемпературные кабели (до 65 градусов).
3. Особенности применения. Всего две группы — технический и пищевой кабель. Если прокладывают снаружи, используют технический, если внутри — пищевой.



Внутри трубы можно прокладывать только кабель, сертифицированный как пищевой. Во многих магазинах так и пишут — пищевой. Требуйте сертификат соответствия (без приложения, содержащего подробные сведения и коды ОК 005 и ТН ВЭД, сертификат недействителен).

Расположение греющего кабеля на трубе

Как подключить греющий кабель к сети

Для специалистов в подключении кабеля электрообогрева нет ничего сложного. Человеку непосвященному мы не рекомендуем проводить электромонтажные работы своими руками, хотя инструкций более чем достаточно.

Видео: подключение греющего кабеля к сети

Предлагаем к просмотру видеоролик — наглядное пособие по «разделке» саморегулирующегося кабеля.

В принципе, ролик понятный, если не считать определений «такие вот штучки».

Обогрев теплиц

В схемах монтажа теплого пола и системы отопления теплиц различий практически нет. По сути, монтируют тот же пол, но под другое «напольное покрытие».

Схема укладки

Нагревающий провод укладывают на защитную сетку, расположенную на подушке из песка. Сверху размещают еще один песчаный слой, на нем — защитную сетку, затем — плодородный грунт. Получается многослойный «пирог».

Схема «пирога»

«Пирог» выглядит несколько иначе, когда используют плоскую самонагревающуюся ленту. В таком случае первой устраивают термоизоляцию, а металлическую сетку укладывают только одним слоем.
Если нет возможности смонтировать систему под грунтом, нагревательные элементы размещают на стенах теплицы.

Преимущества и недостатки кабельного обогрева

Преимущества:

• простота монтажа;
• малый вес;
• незначительные потери энергии;
• малое сечение проводов, за счет чего габариты обогреваемых конструкции почти не увеличиваются.

Недостатки:

• пожароопасность,
• слабая электробезопасность.

Исправные саморегулирующиеся кабели сводят недостатки к нулю, если монтаж проведен специалистами в полном соответствии с правилами и рекомендациями производителя (угол изгиба указан в инструкции к секциям). Электромонтаж (каким бы легким он ни казался) должны проводить исключительно профессионалы.

Что касается собственноручного монтажа, говорят, даже зайца можно научить курить, а уж за 5 минут просмотра видеоролика сделать электромонтажника из библиотекаря/пирожника/сапожника — и того проще. Курящих зайцев нам встречать не доводилось, а вот сгоревшие дома попадаются до обидного часто, и преимущественная причина бедствия — ошибки доморощенных «электромонтажников».

Самонагревающиеся кабели зачастую продают уже готовыми секциями. Остается лишь включить — то есть банально внедрить вилку в розетку. Разница в цене незначительная, а в сравнении со стоимостью восстановления (если оно вообще возможно) строения после пожара — и вовсе ничтожна.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru
