Установка стропил на мауэрлат – Крепление стропил к мауэрлату без запила

Содержание

крепление стропил к мауэрлату и армопояса

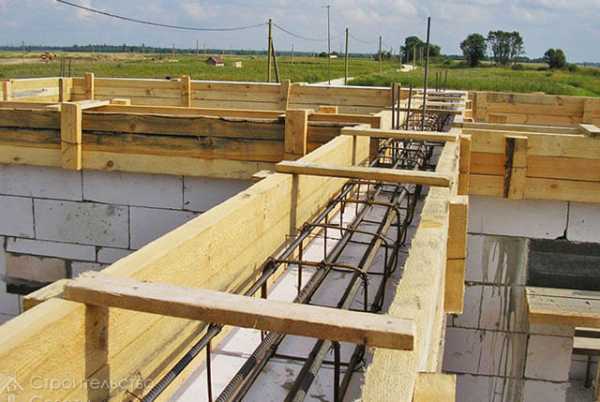

Инструкция по заливке армопояса для мауэрлата которой принимает распорные нагрузки:

Армопояс для данной конструкции в изготовление более сложен и затратный чем у его аналог. и делается он следующим образом:
1 Устанавливается скелет аромпояса.
2 Монтируем шпильки для крепление мауэрлата.
3 устанавливаем опалубку.
4 заливаем армопояса от 300-500 мм высотой.
5 Устанавливаем гидроизоляцию.

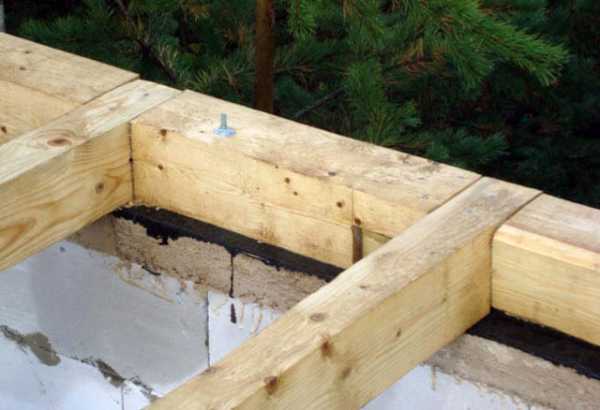

6 Монтируем мауэрлат так чтобы он был единой рамой.

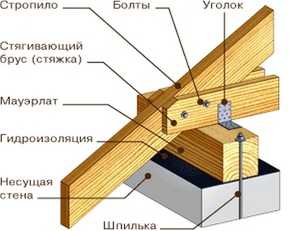

Крепление стропил к мауэрлату делается с одной степенью свободы

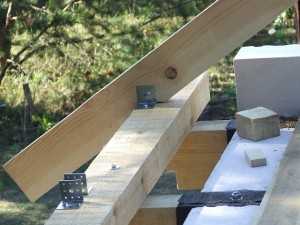

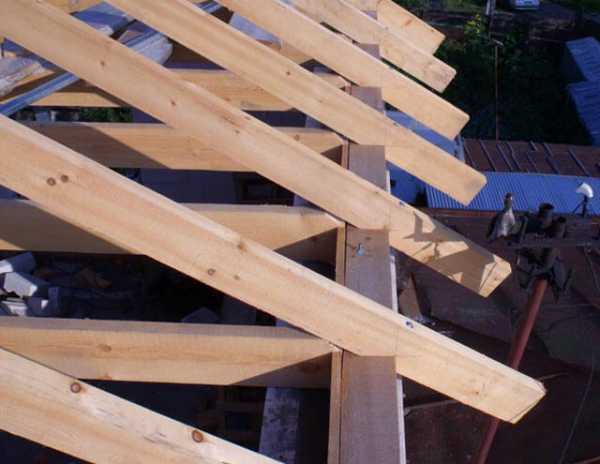

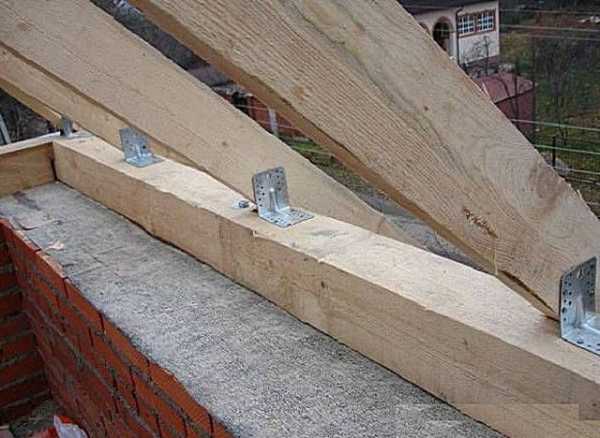

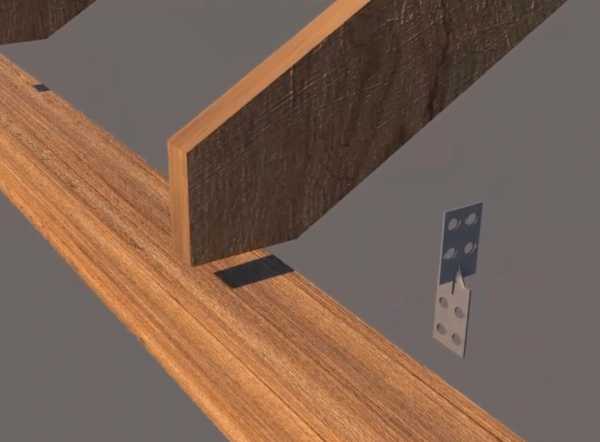

1. Стропила крепится к мауэрлату с помощью уголков с двух сторон, и под нее крепится подшивной опорный брусок:

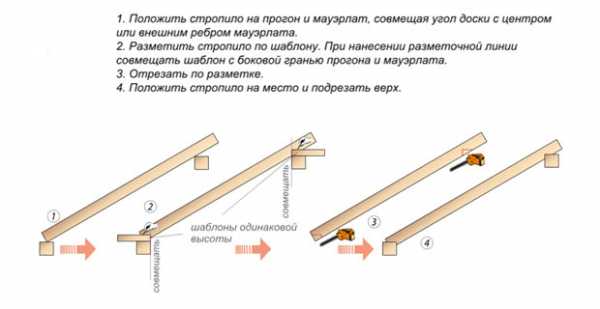

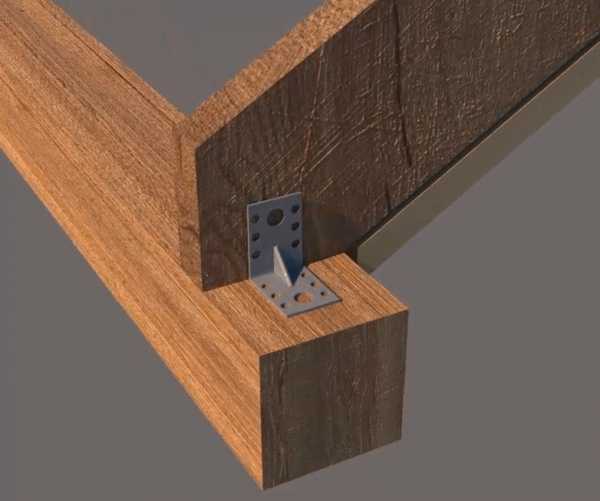

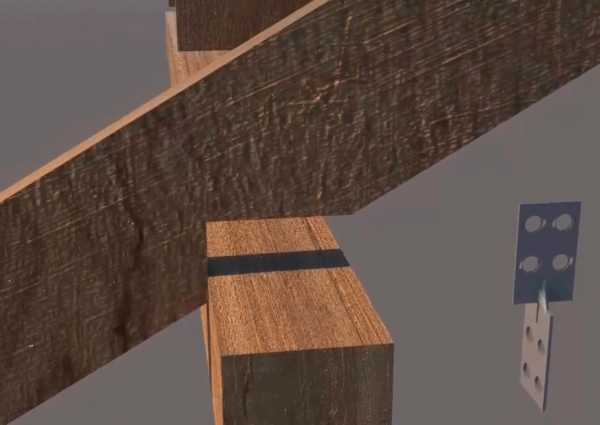

2. Делаем запил и крепим с помощью 2х уголков:

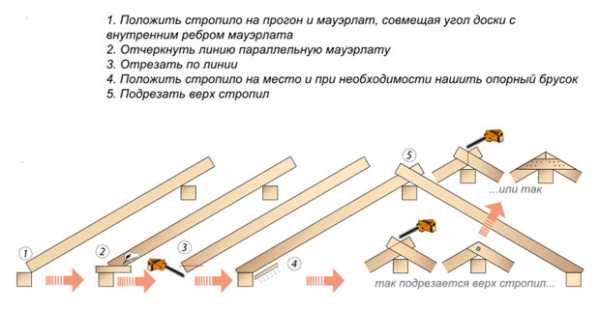

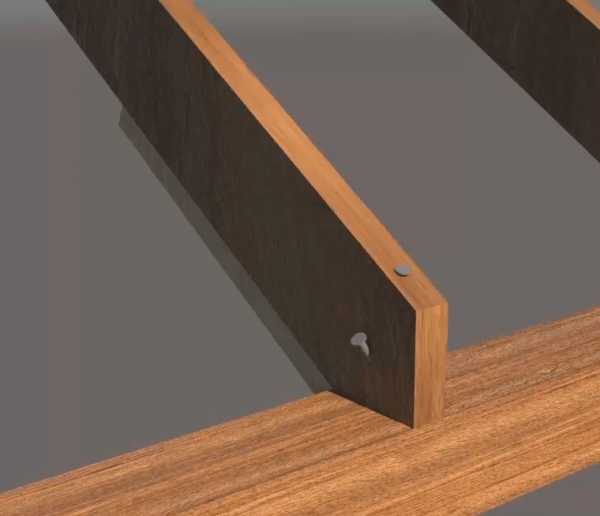

3. Крепим с помощью гвоздей и под нее устанавливаем подшивной опорный брусок:

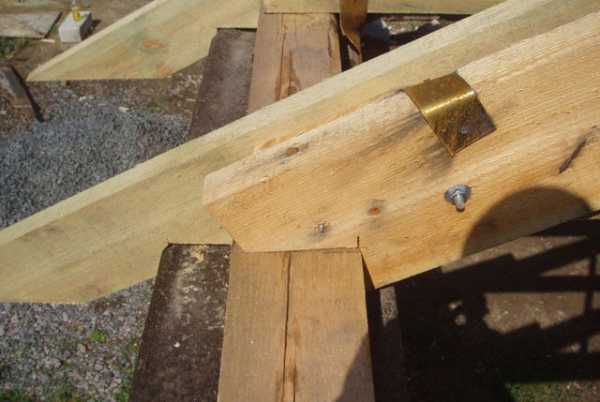

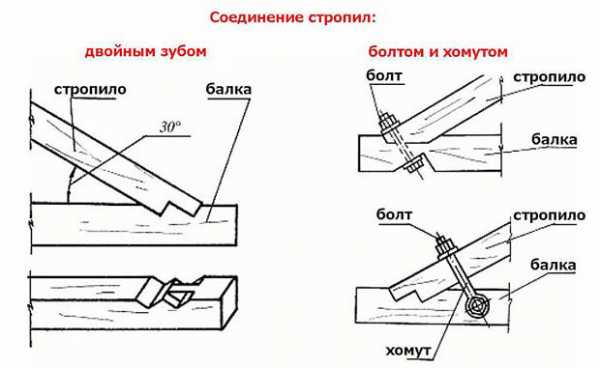

4. Делаем врубку в стропиле и закрепляем ее с помощью скобы:

Также стропила коньку крепятся с 1й степенью свободы:

Ваша главная задача это произвести монтаж низа и верха узлов стропил так чтобы они передавали распорную нагрузку, а это делается довольно просто:
Крепление стропил к мауэрлату и к коньку делается с одной степенью свободы или вообще без степеней свободы то есть защемленные концы. При этом у вас получится система, которые передает распорные нагрузки и она будет более надежна и стабильна. Как правило, она применяется для средних и больших домов.

Крепление к коньку производится следующими способами:

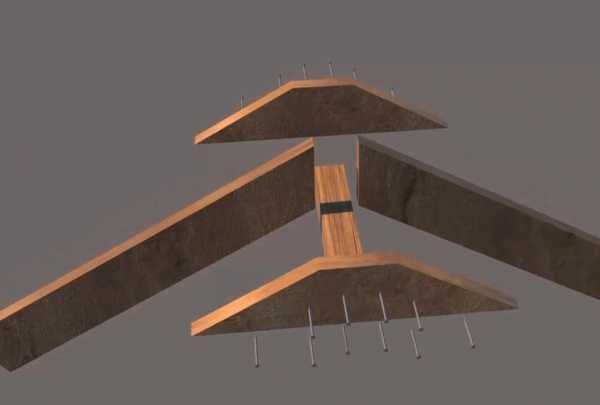

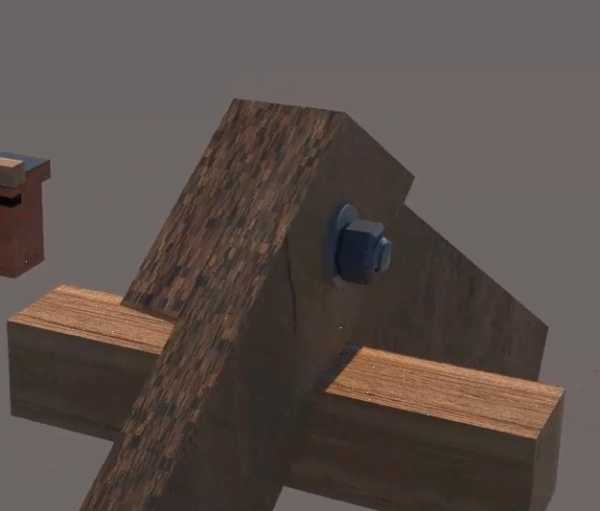

1. Верх соединяем и скрепляем с помощью деревянной накладки и забиваем гвоздями:

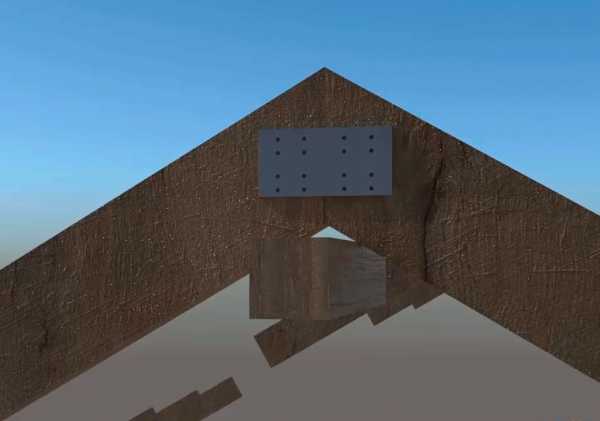

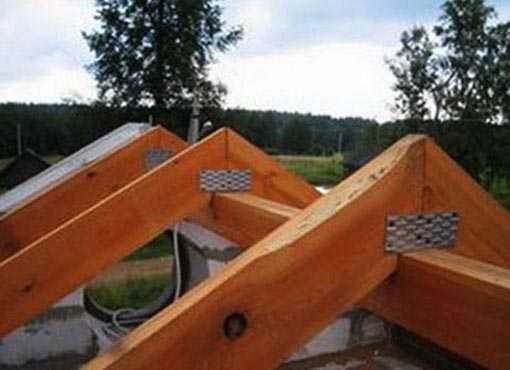

2. Соединяем и скрепляем с помощью зубчатой пластины:

3. Производим врубку и упираем в прогон соединяем стропила друг к другу скрепляем с помощью гвоздей:

home-zagorod.ru

что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

деревянного бруса;
двутавровой балки;
металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

без армопояса;
монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

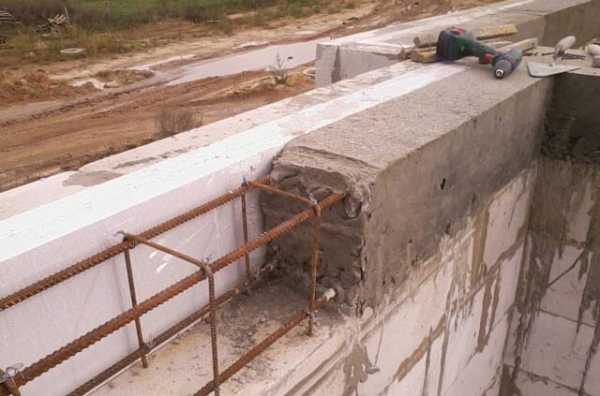

Обустройство армированного пояса

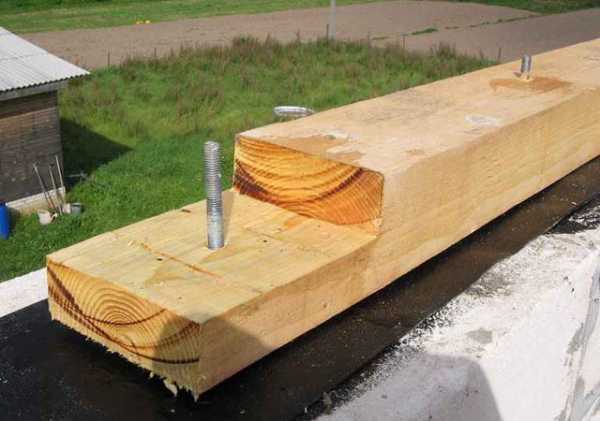

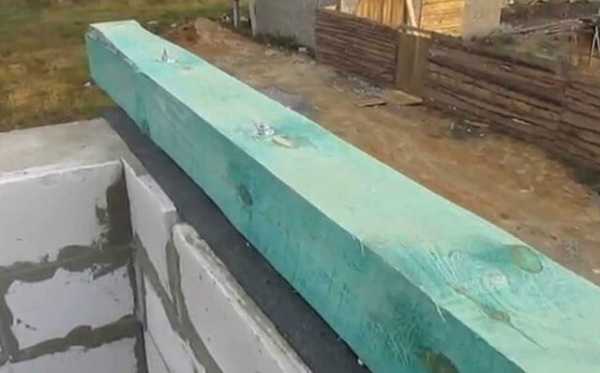

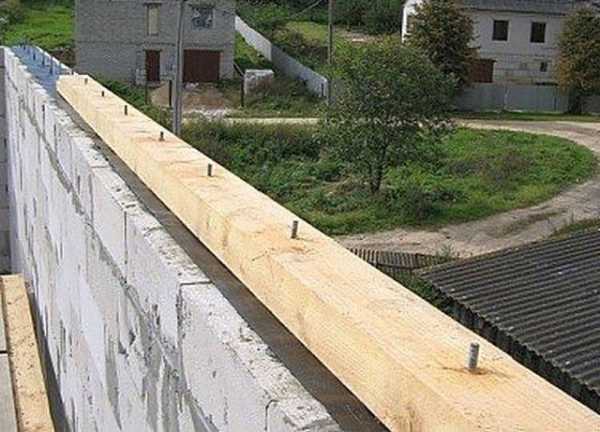

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

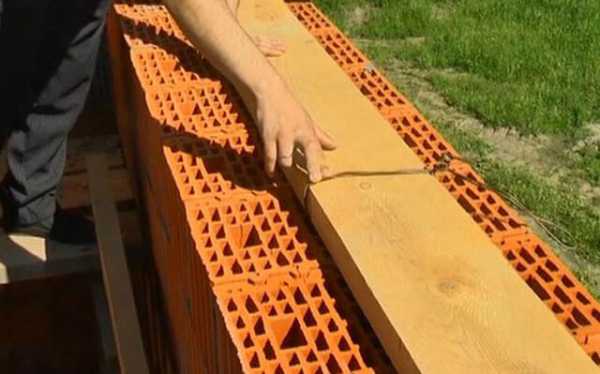

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

Измеряют расстояние между противолежащими частями мауэрлата.
Полученную величину делят пополам и отмечают середину пролета.
Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

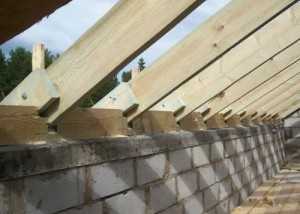

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

южная и северная стороны дома;
части постройки, находящиеся постоянно в тени и на солнце;
сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

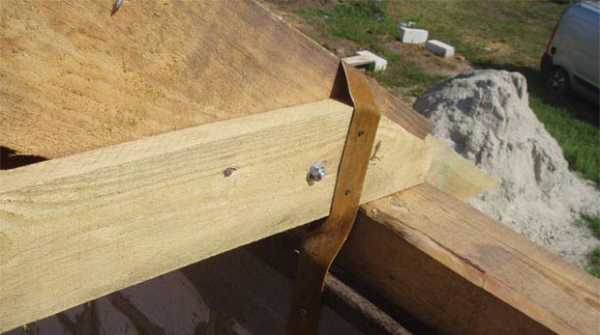

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

скоб;
скрещивающихся гвоздей в мауэрлате;
фиксирующих стальных пластин;
вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

ширина минимум 10 сантиметров;
отступ бруса от края стены – минимум 5 сантиметров;
оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

kryshadoma.com

конструкция стропил, монтаж мауэрлата, выбор материала

В процессе строительства дома владельцу необходимо решить массу задач, в том числе обеспечить защиту внутреннего пространства. Для этого нужно выбрать подходящий вариант крыши. Строительные компании могут предложить четырехскатные, вальмовые и многощипцовые, которые обладают довольно изящным видом. Но владельцам важны не только эстетические, но и защитные свойства конструкции, поэтому чаще всего они останавливают выбор на обычных двускатных кровлях.

Одной из причин их популярности является несложность сборки и высокая надежность. Образуемое под кровлей пространство является достаточным для того, чтобы там можно было устроить просторный чердак или мансарду.

Особенности конструкции

Вне зависимости от того, какой тип крыши собирается возводить владелец, для крепления стропил обязательно потребуется мауэрлат. Помимо него односкатная крыша может включать в себя следующие элементы:

стропила;
стойки, прогоны, лежни;
конек;
обрешетка.

В целях увеличения срока службы стропил обязательно нужно защитить их от влаги, для чего используются гидро- и пароизоляционные материалы. Их монтаж чаще всего выполняется прямо на утеплитель. С помощью этого материала можно эффективно защитить от холода мансарду или чердак. Завершающим этапом строительства является монтаж на каркас дома кровельного материала.

Мауэрлат для двухскатной кровли: особенности монтажа

Для изготовления этого элемента конструкции стропильной системы используют брус достаточно большой толщины — 150-200 мм. Такой выбор неслучаен, поскольку на мауэрлат возлагается функция главной опоры крыши. Монтаж мауэрлата выполняется по верхнему ярусу стен дома. Если владелец решил строить их из газо- или пенобетонных блоков, то перед выполнением этих работ обязательно придется устроить армированный бетонный пояс. Когда же настанет пора устанавливать мауэрлат, достаточно только вкрутить анкерные болты.

Если мауэрлат устанавливается для двухскатной кровли, то его чаще всего его укладывают только на две параллельные длинные стены. На объектах, построенных с применением бруса, бревна или щитового каркаса, стропильную систему можно устанавливать без мауэрлата. Здесь его функцию выполняет верхний конец или обвязка.

Стропила для двухскатной крыши

Этот элемент крыши также играет важную роль. Обычно для устройства стропильной системы берут брус размерами 100 x 100 мм или 150 x 150 мм. В некоторых случаях разрешается использовать доску 100 x 150 мм. Прежде чем устанавливать стропильную систему с мауэрлатом или без него, необходимо подготовить материал: его распиливают с тем расчетом, чтобы в верхней части ноги как можно плотнее примыкали друг к другу или коньку. В некоторых случаях для устройства посадочных гнезд выбирают место в нижней части ног. Благодаря этого можно получить более крепкую кровлю.

Существует несколько способов, которые могут применяться для крепления деревянных стропил к мауэрлату, верхнему концу или обвязке. В редких случаях применяется метод крепления «узлом», который предполагает использование в качестве крепежа трех гвоздей и толстой проволоки. Самым распространенным является метод, при котором ноги стропильной системы фиксируются при помощи оцинкованных стальных уголков с обеих сторон. В результате реализации такого решения можно максимально облегчить конструкцию. По верхнему ярусу для крепления стропил друг с другом используют стальные перемычки или их крепят к коньку на уголки.

Если работы проводятся на деревянных рубленых зданиях, то для монтажа бруса используют специальные доборные элементы — салазки. Их применение позволяет сделать стропила более подвижными. Выбор в пользу этих крепежей можно объяснить тем, что для стен здания характерно такое явление, как усадка. Это означает, что жесткое крепление стропильной системы на любой тип крепежа недопустимо. В противном случае ее начнет «вести».

Разновидности и устройство стропильной системы двухскатной крыши

В некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить изломанную форму крыши.

У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.

Подстропильная система каркаса

В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.

Коньковый прогон

В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.

В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.

Обрешетка

Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.

При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.

Теплоизоляционный слой и гидроизолятор

Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.

Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.

Кровельный материал

На роль обшивки крыши чаще всего выбирают такие популярные материалы, как:

профилированный лист;
ондулин;
шифер;
металлочерепица.

В некоторых случаях может использоваться рубероид. Для отделки дорогих просторных коттеджей нередко владельцы используют глиняную черепицу.

В принципе можно использовать любой вариант для обшивки кровли, благо что широкий выбор материалов позволяет выбрать подходящий. Монтаж металлических листов производится на скатах с использованием саморезов. Укладка рубероида осуществляется на сплошную обрешетку при помощи битумной мастики. Она же используется для герметизации швов. В случае использования глиняной черепицы в качестве крепежа применяют саморезы, которые вкручивают в предварительно созданные в кровельном материале отверстия.

Правила подбора пиломатериалов

Одно из важных правил, которое необходимо соблюдать при монтаже стропильной системы двускатной крыши — использовать только наиболее качественные пиломатериалы. Поэтому прежде чем отправиться в магазин за ними, нужно учесть ряд моментов.

Для монтажа стропильной системы допускается использовать только сухой пиломатериал. Его влажность должна быть не выше 18%.
Нежелательно приобретать пиломатериалы в деревообрабатывающих мастерских, поскольку предлагаемая ими продукция этому требованию не удовлетворяет. Если вы все же прибрели у них дерево, то его ещё до сборки кровли необходимо просушить под навесом в течение как минимум 6 месяцев.
Сразу приступать к монтажу стропильной системы после приобретения пиломатериала можно лишь при условии, что вам продали «зимний лес». Специалисты знают, что в холодное время года в деревьях прекращаются физиологические процессы и, соответственно, уменьшается влажность. Поэтому такие бревна идеально подходят для изготовления пиломатериала, поскольку не требуется тратить время на просушку.
Собираясь приобрести пиломатериал для изготовления стропильной системы, нужно учитывать не только показатель влажности, но и качество. При выборе пиломатериала рекомендуется обращать внимание на сучки, количество которых должно быть минимально. Также стоит учитывать и породу древесины — самой подходящей для сборки крыши является сосна.
Стоит упомянуть еще об одном факторе, с учетом которого следует приобретать доски для стропильной системы. Материал для изготовления кровли должен иметь идеальную геометрию. Поэтому желательно избегать покупки скрученных досок или бруса. Наличие большого количества трещин в пиломатериале также можно рассматривать в качестве достаточной причины отказаться от его приобретения.

Заключение

Конструкция кровли состоит из множества различных элементов, которые непосредственным образом влияют на срок ее службы. Не последнюю роль в этом играет мауэрлат, который выполняет поддерживающую функцию. Поэтому выбирать его необходимо так же тщательно, как и остальные элементы стропильной системы. Материал для изготовления кровли не только должен отвечать требованиям влажности, но и быть качественным. Помимо этого, не менее важно правильно выполнить монтаж. Учитывая, что чаще всего владельцы строят двускатные крыши, необходимо учитывать особенности и ее конструкции при креплении мауэрлата.

bane.guru

Крепление мауэрлата к стропилам, армопоясу и коньку своими руками, монтаж кровли

Монтаж мауэрлата, который не передает распорных нагрузок, способы крепление стропил

При данном способе мауэрлат не требует жесткого закрепление к стене. Он более дешев в изготовление и прост, но у него есть недостаток, вся конструкция крыши будет статически неустойчивой и очень слаба к ветровым нагрузкам. При монтаже кровле данным способом вы экономите деньги на работе и материале и как правило он применяется для маленьких домов и гаражей.
Крепится он следующим образом:

1. В стену устанавливаются обработанные битумным праймером деревянные пробки размером с кирпич, на расстояние друг от друга от 50-70 см:

2. Далее устанавливается гидроизоляция между стеной и мауэрлатом:

3. После чего укладываем сам мауэрлат ближе к внутренней стене:

4. И закрепляем его с помощью скоб:

5. Желательно с краю стены сделать выступ:

Также крепить можно с помощью гвоздей или проволочных скруток

1-я схема крепления стропил к мауэрлату

Если при монтаже кровли был выбран данный метод установки мауэрлата, то при нем наслойные стропила устанавливаются так чтобы они не передавали распорных нагрузок. Для него применяются соответствующие безраспорные схемы крепления стропил – то есть делается стропильная система без передачи распорных усилий, и делаются определенные узлы креплений стропил к мауэрлату и коньковой балки.
Низ стропил делается несколькими вариантами. Если они делаются ползунами, то есть 2 степени свободы, то верх крепится с одной степенью свободы по следующим схемам:

1. Делаем врубку для опирания и устанавливаем стропила с выпуском за стену и крепим их с помощью крепежных пластин:

2. Устанавливаем стропилу без выпуска за стену также можно закрепить с помощью крепежных пластин:

3. Монтируем стропилу без выпуска за стену также можно закрепить с помощью гвоздей:

4. еще один способ, устанавливаем стропилу и закрепляем ее с помощью скоб:

Если вы выбрали при монтаже кровли крепление мауэрлату одним из выше перечислимых способов, то верх крепление к коньковому прогону можно выполнить несколькими способами.

1. Верх соединяем и скрепляем с помощью деревянной накладки и забиваем гвоздями:

2. Соединяем и скрепляем с помощью зубчатой пластины:

3. Производим врубку и упираем в прогон соединяем стропила друг к другу скрепляем с помощью гвоздей:

4. Прикладываем их друг к другу также делая врубку и упирая в прогон соединения делаем с помощью гвоздей:

5. Прикладываем стропила друг к другу с врубкой в прогон и скрепляем с помощью шпильки :

6. И еще один из надежных способов это жесткое защемление, при этом стропила прикладываются друг к другу и закрепляются сверху конькового прогона деревянной накладкой и снизу и забиваются гвоздями:

2-я схема крепления стропил к мауэрлату

При монтаже крыши также существует и 2й вариант крепления стропил к мауэрлату, то есть обратная схема, для этого нужно сделать одну степень свободы снизу, а сверху 2е.
Делаются он следующим образом:

1. Стропила крепится к мауэрлату с помощью уголков с двух сторон, и под нее крепится подшивной опорный брусок:

2. Делаем запил и крепим с помощью 2х уголков:

3. Крепим с помощью гвоздей и под нее устанавливаем подшивной опорный брусок:

4. Делаем врубку в стропиле и закрепляем ее с помощью скобы:

При данных креплениях к мауэрлату, в верху крепить необходимо с 2мя степенями свободы

1. Делаем запил на стропиле, прикладываем их друг к другу и соединяем их с помощью крепежных пластин или скоб:

При выборе 1го типа установки мауэрлата то есть тот, который не принимает на себя распорные нагрузки, крепление стропил, делается при помощи 1го способа или 2го варианта и путать их нельзя, именно по этой причине монтаж кровли будет абсолютно отличатся по стоимости материала и объемам работ.

Часто задаваемые вопросы

Вопрос: Можноли комбенировать крепления, взять низ от 1го варианта а верх от 2го?

Ответ: Категорически так делать нельзя, так как данная система не будет работать, необходимо следаовать именно данной инструкией, Иначе в дальнейшем будут плачевные последствия.

Вопрос: У меня большой дом, можно ли выбрать данный вид установки мауралата?

Ответ: Нет мы не рекомендуем, так как для больших домов нужно устанавливать маурлат на который предаются распорные нагрузки, так как данный пример предназначен для меленьких домов.

Вопрос: Подскажите, при монтаже кровли дома какой тип установки мауэрлата лучше выбрать?

Ответ: У каждого метода есть свои примущества и недостаки, но именно мауэрлат который принимает распорные нагрузки, он более недежный и долговечный.

home-zagorod.ru

основные варианты с запилом и без

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

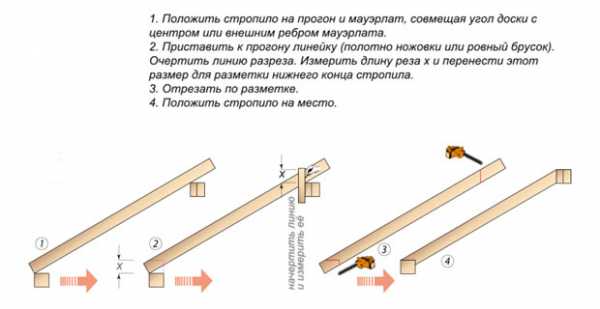

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

жесткий и
скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги ↑

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ опирается на мурлат, верх – упираются один в другой или рядом.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

stylekrov.ru

Как крепить стропила к мауэрлату

Важным элементом конструкции крыши является мауэрлат. Опорные балки фермы не устанавливаются напрямую на стены. Монтаж балок крыши производится на основании из опорного бруса – мауэрлата. Он бывает цельным. Мауэрлат прокладывается точно по периметру под стропила. Используются бревна (с обрезанным боком), брус, доски. С его помощью вес крыши равномерно, рационально распределяется по конструкции. К нему именно присоединяются стропила.

Образец расположения стропил на мауэрлате
Доминирующее предназначение стропил (наслонных, висячих) – перенести нагрузки от крыши на боковые опоры — стены. Большая опорная площадь для стропил обеспечит правильную передачу этих нагрузок. Серьезные нагрузки бывают постоянные, временные, чрезвычайные. К временным относятся обслуживающее оборудование, работающие строители, снег, ветер. Особые (чрезвычайные) нагрузки – это сейсмическое воздействие. Постоянные — вес кровельной конструкции.
Все соединительные детали для стропил, мауэрлата подбираются тщательно — нужны качественные, надёжные детали. Запилы должны делаться четко, прилегать плотно. Исключается применение каких-либо подкладок, подложек. Эти элементы со временем, без сомнения, могут выпадать, деформироваться. Крепления стропил крыши производят с применением пластин (металлических), специальных уголков, кронштейнов, гвоздей, болтов. Их в продаже предостаточно. Для болтов, гаек обязательны шайбы, металлические пластины. Они успешно предотвратят «погружение» гайки в древесину. За накладки вместо пластин вполне сойдут отрезки фанеры.

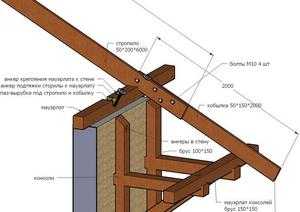

Схема крепления стропил к мауэрлату
Как крепятся стропила
Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.
Дерево, без сомнения, расширяется от влаги. При высокой температуре — сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил — гарантия безопасности.
Еще один пример крепления
Жесткое крепление стропил к мауэрлату
Главный принцип данной технологии крепления стропил — исключение любых воздействий на соединение элементов. Не допустимы изгибы, повороты, сдвиги. Такой статичности достигают выполнением креплений посредством уголков, опорных брусов. Соединение можно осуществить также, делая запилы на стропилах, скобами, вбиванием гвоздей.
В первом случае балки будут опираться на мауэрлат, снабженный подшивным опорным бруском. Однометровый брусок обеспечивает жесткое упирание балки. Дополнительно можно зафиксировать балку с боков металлическими уголками. Это исключит поперечные смещения.
На рисунке показан пример жесткого крепления стропил
Второй метод более популярен. При забивании боковых гвоздей (для крепления), придается определенный уклон. Внутри полотна они должны скрещиваться. Далее сверху вертикально забивается еще один гвоздь. В итоге создается жесткий узел, скрепляющий балку с мауэрлатом.
Крепление с помощью гвоздей
При обоих вариантах стропила еще крепятся проволокой, анкерами к стене.
Скользящее крепление
Подобное скрепление нередко называют шарнирным. Здесь имеются две степени свободы. Выполняются модели крепежей, допускающие беспрепятственное смещение какого-либо элемента. В данной конструкции движущейся частью являются стропила. Данный тип крепления опорных балок производится различными методами.
На стропильной ноге проделывается специальный запил. Этой частью стропила укладываются на мауэрлат. Место сцепления должно закрепляться двумя гвоздями. Следует запомнить: забиваются они под углом. Можно детали закрепить одним гвоздем, забитым вертикально. Он пробивает стропило, вонзаясь в мауэрлат. Еще нередко применяется металлическая пластина, снабженная отверстиями для гвоздей. Скрепляют элементы иногда только скобой.
Вывод стропил за стену. Тут применяют крепежные пластины (единичное сцепление).
Соединение делается специальным крепежом (металлическим). Этот элемент называется «салазки», широко применяется для стропил.
Крепление стропил — методом «салазки»
Каждый представленный вариант крепления надежно сцепляет стропила с мауэрлатом. Даже при малых сдвигах кровельных конструкций составлчющие части движутся относительно друг друга. Известно, что скользящее сопряжение при строительстве крыши используется чаще. Технология эта особенно применима при создании деревянных конструкций, возводимых из бревен, бруса. Спустя время, из-за усадки дома, немного меняется геометрия постройки. Поэтому при применении жестких соединений стены могут разрушиться. Следовательно, при возведении деревянных сооружений целесообразно применять скользящее скрепление. Такие соединения помогут бревенчатым (брусчатым) стенам и крыше постепенно приноравливаться к подобным изменениям пропорций.
Правила правильного крепления
Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
Использовать, несомненно, надо качественные крепежи. Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.
Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши. Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой. При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.
Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению. Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом. Специальные элементы — салазки — обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.
Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки — «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно. Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.
Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка. Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.
Видео — крепление стропил к мауэрлату
stroyvopros.net
установка и крепление к мауэрлату, фото +видеопримеры
Двутавровые деревянные балки — это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.
На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:
Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.
В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях (прочтите ещё: «Чем и как крепить стропила к мауэрлату»).

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.
Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:
зуб с одним упором;

зуб с шипом и упором;

опирание стропил на балки перекрытия.

Крепление стропил к мауэрлату, смотрите на видео:


Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:
два шипа;

упор без шипа;

упор, дополненный шипом;

соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.
При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.
Соединение стропил на коньке крыши
В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:
соединение встык;

установка на коньковый прогон;

крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.
Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.
Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.


Установка на коньковый прогон. Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная деревянная конструкция крыш отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.
Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний — на мауэрлат.
Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.
Ремонт стропильной конструкции
Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.
Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.
Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.
Проблема: поврежден мауэрлат. Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом монтаж мауэрлата выполняют в соответствии проекта.
Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая — для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.
Проблема: требуется усиление стропильной системы, поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов (читайте также: «Расчет деревянной балки перекрытия»). Прокладку и стропильную соединяют с использованием гвоздей.
kryshadoma.com

РубрикаРазное
