Как подключить светодиодную ленту к компьютеру

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Для чего нужна подсветка околокомпьютерного пространства

Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным. К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.

Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя.

Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство. К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке.

к содержанию ↑

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

  • отличное свечение;
  • длительный срок службы;
  • экономичность в электропотреблении;
  • гибкость, возможность устанавливать в любые конструкции;
  • легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
  • возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят.

Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

  • плотность диодных кристаллов;
  • моно или трехцветное свечение;
  • длина;
  • класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Этот источник освещения работает по принципу печатной платы. Светодиоды впаяны в прорезиненную подложку последовательно и питаются от блока питания. Важно правильно подобрать БП, так как от этого зависит рабочее состояние ленты.

к содержанию ↑

Необходимые для работы материалы и инструменты

Для подключения led-ленты необходимы следующие инструменты и материалы:

  • светодиодная лента нужной длины;
  • блок питания;
  • паяльник;
  • припой плюс канифоль;
  • ножницы;
  • электрические провода сечением 0,75 мм;
  • инструмент для снятия изоляции;
  • бокорезы.
к содержанию ↑

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

  1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
  2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
  3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
  4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

к содержанию ↑

Схема подключения RGB ленты

Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:

  • зеленого;
  • синего;
  • красного.

В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии. Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.

к содержанию ↑

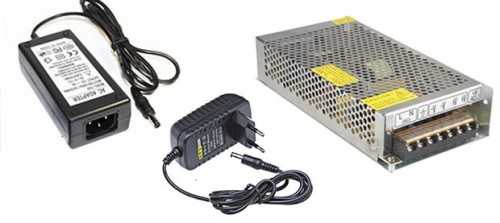

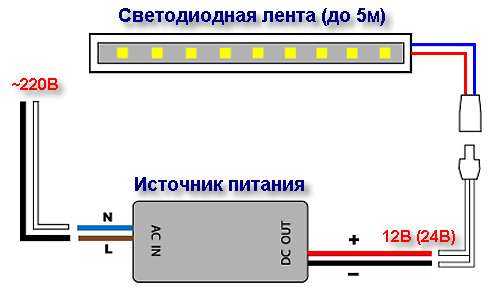

Подключение к сети через блок питания

Преобразователь снижает напряжение сети с 220 В до 24 В или 12 В. БП могут быть разные:

Подойдут преобразователи от ноутбука, от зарядки для телефона, от персонального компьютера. Важно, чтобы ток, выдаваемый с БП, был выше потребляемого лентой. Один метр светильника потребляет 0,4 А, соответственно, 5 м – 2 А. Ток блока питания указан на корпусе. Расчеты произвести нетрудно. При подключении светильника к БП важно соблюдать полярность, иначе он просто не включится.

Соединять провода нужно только соответствующего цвета. Можно добавить в схему выключатель для удобства использования. Возможно использование диммера для управления яркостью свечения. Внешний блок питания не подходит для подсветки системного блока, а больше подойдет для освещения компьютерного стола или монитора.

к содержанию ↑

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

  1. Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
  2. Подключить диодный мост для преобразования переменного тока в постоянный.
  3. Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
  4. Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

к содержанию ↑

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр).

Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

  1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
  2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Как подключить светодиодную ленту к компьютеру

220.guru

Как подключить светодиодную ленту к компьютеру

Как подключить светодиодную ленту к компьютеру давайте разбираться. Светодиодные ленты — лучший способ усовершенствовать интерьер, визуально увеличить площадь помещения и добавить ярких красок для хорошего настроения. RGB освещение используется во многих областях. К примеру, LED-ленты применяют для автомобилей, городских улиц и аллей, рекламы внешних объектов, дизайна ночных клубов, кафе, ресторанов и для создания домашнего уюта. Пользователи персональных компьютеров тоже хотят обустроить свое рабочее место, поэтому они выбирают светодиодные ленты. Диоды выполняют не только дизайнерскую функцию, но и осветительную: не включая свет, можно печатать на клавиатуре текст или вести конспект на столе, что обеспечит здоровье глаз.

Разновидности и характеристики RGB лент.

В нынешнее время светодиодными лентами оснащаются все больше и больше настольных ПК. Эти устройства славятся практичностью, ассортиментом и функциональностью. Питание производится от 12В и 24В источников. Возможно подключение не напрямую к сети, а к самому компьютеру, что значительно облегчает процесс установки. Разновидности лент различают по количеству цветов или светодиодов, типу диодов, напряжению и назначению. Какие характеристики нужно учитывать при выборе электрические устройства?

  • Число цветовых оттенков;
  • Длина ленты для освещения персонального компьютера или рабочего стола;
  • Светодиодная плотность;
  • Наличие защиты от влаги и других внешних воздействий.

Плюсы и минусы светодиодной ленты.

Как и у любого другого предмета, у LED-ленты есть хорошие стороны и плохие стороны.

Преимущества:

  • Качественное и мощное освещение;
  • Длительный срок службы без особых условий ухода и эксплуатации;
  • Стандартный размер ленты — 5 метров;

Это позволяет украсить как компьютер, так и все рабочее место.

  • Оптимальная стоимость;
  • Возможность питания от самого компьютера;
  • Придание интерьеру изящества и космического эффекта.

Недостатки:

  • Возможна неяркая передача цветов;

В дешевых некачественных моделях цвета могут быть тусклыми и нечеткими. В этом случае владельцу придется приобрести больше приборов, чтобы они дополняли друг друга.

  • Невозможность соединения нескольких лент.

Если подключить 2 и больше лент последовательно друг другу, они будут светить неярко. Также из-за повышенного нагревания светодиодов есть вероятность сократить срок службы устройства. Часто используется или несколько блоков питания, или дополнительные провода для соединения.

Как подключить RGB-ленту к компьютеру?

Существует несколько способов подключения светодиодных лент к настольному компьютеру. Сейчас вы узнаете какой метод подойдет именно для вас.

Как подключить светодиодную ленту к компьютеру к материнской плате?

Для подключения этим способом понадобится:

  • Сама лента;
  • Медный проводок 2х0,5 квадратных миллиметра;
  • Переходник MOLEX;

Его можно снять с какого-нибудь старенького кулера.

  • Паяльник или же скотч для «ленивого» монтажа.

При условии, что вы приготовили все необходимые компоненты, можете начинать установку:

  1. Откройте боковую крышку системного блока с левой стороны.
  2. Отрежьте часть проводов от переходника MOLEX так, чтобы оставалась необходимая длина. При установке 12-вольтной ленты вам пригодятся только черный и желтый провода.
  3. Отделить часть защитной оболочки проводов.
  4. Спаять их с проводами светодиодной ленты. Можно просто скрутить, но лучше сделать все более профессионально.
  5. Замотать скотчем или клейкой лентой оголенные части проводков для обеспечения безопасности и длительного срока службы.
  6. Закрепить ленты на необходимых участках системного блока, монитора либо рабочего места.

Как подключить светодиодную ленту к компьютеру через USB-порт

Это самый распространенный способ, который существенно экономит время. В целом ряде лент уже установлен блок питания с портом USB. Если порт отсутствует, выполните следующие инструкции:

  1. На любую поверхность установите модуль питания RGB ленты. В качестве поверхности может выступать монитор или системный блок. В большинстве случаев для монтажа используется двухсторонняя клейкая лента.
  2. С помощью двухстороннего скотча или любых других средств прикрепите светодиодную ленту к желаемым местам. Разноцветные огоньки будут органично смотреться внутри системного блока, а также на компьютерном столе.
  3. Подключите ленту в любой порт USB. Комфортнее всего приладить провод к задней части системного блока, чтобы ничего не мешало во время работы за компьютером.
  4. При желании можно подключить специальный контроллер для изменения цветов, оттенков, периодичности и скорости переливания.

Другие способы подключения светодиодной ленты к компьютеру

При неимении свободных USB-портов можно воспользоваться этим способом. SATA имеет 4 пина и находится в любом ПК или ноутбуке. На одном канале — 12-вольтный желтый провод «+» и черный провод «земля». Для подключения требуется 4-пиновая розетка «мама».

Благодаря небольшому потреблению энергии RGB ленту можно запитать от аккумулятора. С подключением справится любой человек, потому что потребуется всего лишь присоединить «плюс» к «плюсу», а «минус» — к «минусу».

Светодиодная лента подключается к проводам колонки или же к усилителю. Изменять яркость свечения можно с помощью специального димера. При использовании этого метода создается эффект цветомузыки.

Какая RGB лента лучше?

На этот вопрос снова нет определенного ответа, так как у каждого индивидуальные понятия о хорошей светодиодной ленте. Есть один совет: избегайте товаров с сомнительно низкой ценой. Это некачественный продукт, который проработает недолгое время. Им может являться не обязательно китайское изделие. Китай уже давно перестал быть олицетворением плохого качества, так как сейчас там делается все: и качественное, и не качественное, и дорогое, и дешевое, и популярное, и никому не известное. Нужно судить по производителю, отзывам и собственным знаниям. Проанализировав рынок и ознакомившись с сотнями отзывов о компаниях, мы можем уверенно выделить лучших производителей светодиодных лент.

Европейское производство:

Российское:

Несмотря на целый ассортимент качественных изделий от производителей, которые зарабатывали свой авторитет годами, люди все равно хотят приобрести более дешевые варианты. Покупка производится на свой страх и риск. Если через месяц RGB лента потухнет или вообще выведет из строя весь компьютер, мы вас предупреждали.

Мы надеюсь ответили на ваши вопросы как подключить светодиодную ленту к компьютеру?

Светодиодная лента RGBW

Пайка светодиодной ленты

Как подключить светодиодную ленту ?

lightru.pro

Как подключить светодиодную ленту к компьютеру?

Многим пользователям персональных компьютеров приходится подолгу сидеть за монитором в тёмное время суток при отсутствии основного освещения, что приводит к усталости глаз и постепенному снижению зрения. Изменить ситуацию в лучшую сторону поможет подсветка из светодиодной ленты вокруг монитора и над клавиатурой, собранная своими руками. При этом функцию источника питания выполняет системный блок, что значительно удешевляет конструкцию и упрощает процесс сборки.

Светодиодную ленту также можно использовать для подсветки системного блока или иных комплектующих компьютера.

Использование USB разъёма

Специально для пользователей, которые хотят подключить светодиодную ленту к компьютеру быстро и без каких-либо доработок, китайские фирмы разработали уникальный светильник, работающий от USB порта. Светильник представляет собой один или два отрезка 5 вольтовой светодиодной ленты, соединённых проводом с разъёмом для USB подключения. В отличие от стандартной 12В светодиодной ленты, в данном исполнении все светодиоды включены параллельно относительно друг друга. В зависимости от модели в USB светильнике могут быть установлены как одноцветные, так и RGB светодиоды, управляемые с ПДУ. Достоинством 5В светодиодной ленты является то, что её можно подключать не только к компьютеру, но и к любому аппарату, оснащённому USB разъёмом (телевизор, ноутбук, зарядное устройство для смартфона и т.д.). Основной недостаток – высокая стоимость.

Что делать, когда нужно самостоятельно подключить светодиодную ленту на 12В к USB порту компьютера? Для этих целей используют повышающий преобразователь напряжения с 5 до 12В. Его можно сделать самостоятельно или заказать в готовом виде на AliExpress или Ebay. Для сборки своими руками чаще всего в схеме используется интегральная микросхема LM3488. Принципиальная схема включения LM3488 показана ниже. Расчёт и выбор элементов схемы приведен в datasheet на LM3488. Там же есть и рекомендации по сборке схемы.

Чтобы упростить себе задачу изготовления конвертера с 5В на 12В, можно приобрести КИТ-набор, в котором есть радиодетали нужных номиналов. Всё, что необходимо будет сделать – запаять их на плату, придерживаясь вложенной инструкции.

Более простой способ подключения светодиодной ленты на 12В к USB разъёму компьютера – это покупка конвертера DC-DC 5V to 12V через интернет-магазин. Примерная стоимость такого устройства 2-3$, а внешний вид и размеры напоминают flash-накопитель. Конечно оба выше предложенных варианта слишком трудоемки и для большинства не подходят. Поэтому самым оптимальным вариантом будет использование светодиодную ленту с напряжением питания 5В. В таком случае не придется применять дополнительные повышающие модули, а LED-ленту можно будет подключить напрямую к USB разъему согласно ниже приведенной схеме.

Подключение к выводам блока питания компьютера

К сожалению, пропускная способность USB контроллера ограничена на уровне 2,5 Вт. Зачастую этой мощности недостаточно для полноценной подсветки. Исключить данный недостаток и значительно улучшить освещенность рабочего пространства можно за счёт использования резервной мощности блока питания (БП) компьютера. Чтобы подключить светодиодную ленту к блоку питания компьютера, кроме самой ленты, понадобится двухпроводной медный провод 2х0,5 мм2, переходник по питанию с MOLEX на SATA, термоусадочная трубка и умение пользоваться паяльником. Сначала нужно снять боковую крышку системного блока и в жгуте из проводов отыскать незадействованный разъём MOLEX на 4 контакта. К нему подходят 4 провода: красный (+5В), два чёрных (GND), жёлтый (+12В).

Ответной частью для MOLEX разъёма будет переходник, от которого с помощью кусачек необходимо удалить разъём SATA. К свободным концам жёлтого и чёрного проводов нужно припаять ленту. Жёлтый провод припаивается на контакт со знаком «+», а чёрный – на контакт со знаком «–». Незадействованные концы красного и чёрного проводов изолируют. Соединив две части разъёма, производят пробное включение.

Чтобы обеспечить длительную и безопасную эксплуатацию готового светильника, нужно как следует заизолировать все токоведущие части и надёжно закрепить провода. Со всеми нюансами подключения и монтажа можно ознакомиться в статье о конструировании самодельной подсветки клавиатуры.

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Читайте так же

ledjournal.info

Как подключить светодиодную ленту к компьютеру

Популярным способом выполнить освещение для различных помещений считается светодиодная подсветка. Она реализуется с применением специальной светодиодной ленты, которая имеет большое число преимуществ при использовании. Одним из достоинств такого способа освещения является то, что он подходит, как для всего помещения, так и для его определенной зоны.

Для чего необходима подсветка компьютерной зоны

Персональный компьютер уже достаточно давно является неотъемлемым атрибутом любой квартиры или частного дома. Но, необходимо помнить о том, что при работе на компьютере необходимо следовать определенным правилам организации рабочего места.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Неправильная организация рабочего места за персональным компьютером, в особенности это касается компьютера используемого дома, может с течением времени привести к достаточно серьезным проблемам со здоровьем. Поэтому, правильная организация места за персональным компьютером имеет большое значение.

Важным моментом при работе за персональным компьютером считается его полноценная и правильно выполненная подсветка. Потребность в выполнении подсветки ПК в ночное время суток связано с тем моментом, что монитор контрастирует с общим пространством, при этом происходит утомление и напряжение зрения.

Подсвечивание зоны рабочего стола

Применение светодиодной ленты в таком случае будет оптимальным вариантом. Ленту имеется возможность подключить так, чтобы вместе со светом звучала красивая музыка. Помимо этого можно установить выключатель и при необходимости отключать этот вид подсветки персонального компьютера. Далее рассмотрим, как подключить светодиодную ленту к компьютеру различными способами.

к содержанию ↑

Схема подключения

Ленту на светодиодах имеется возможность подключать, как к персональному компьютеру, так и ноутбуку. При осуществлении работ по подключению, необходимо правильно рассчитать нагрузку и длину подключаемой ленты. К примеру, нужно знать о том, что блок питания персонального компьютера способен выдавать ток до 5 А, а у ноутбука этот показатель ниже. Поэтому, если вы планируете подключить стандартную светодиодную ленту, нужно учитывать, что ориентировочно 1 метр ленты потребляет около 0,4 Ампера. Этот момент в обязательном порядке требуется учитывать, чтобы ваше подключение было стабильным в работе. Существуют стандартные ленты и RGB ленты, поэтому схемы их подключения различны. Светодиодная лента для компьютера при подключении использует 2 провода, а RGB лента – 4. Далее рассмотрим, как подключить два указанных типа лент.

Необходимые материалы и инструменты

Для выполнения монтажа светодиодной ленты нужно иметь набор инструментов и различные материалы, без которых не обойтись. Одними из таких инструментов и материалов являются:

  • Паяльник.
  • Блок питания.
  • Светодиодная лента необходимого размера.
  • Ножницы.
  • Электрический паяльник на 40 Вт.
  • Электрические провода, которые имеют сечение 0, 75 кв. мм.
  • Припой «ПОС-61» и канифоль.

Это основной перечень материалов и инструмента, без которых не обойтись при осуществлении подключения ленты к персональному компьютеру.

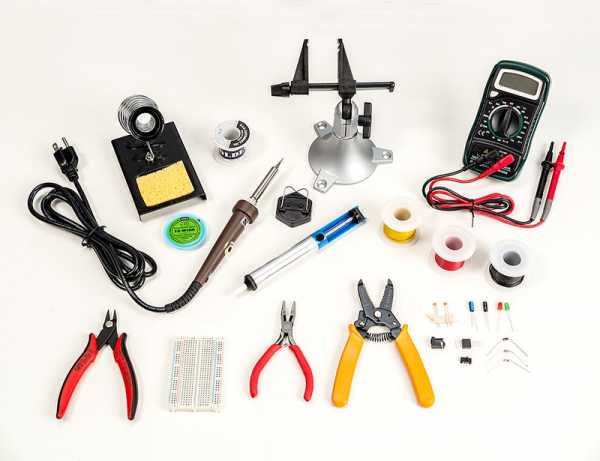

Полный набор инструментов для работы с led

Схема подключения обычной ленты

Рассмотрим более подробно схему подключения стандартной светодиодной ленты, которая имеет длину 1 метр к персональному компьютеру. Светодиодная лента выполнена с использованием светодиодов типа SMD 3528. Для выполнения этой процедуры, потребуется molex-разъем 4 pin. Найти такой разъем не сложно, можно взять его с переходника «SATA» Когда разъем найден, необходимо будет обратить свое внимание на распиновку разъема 4 pin.

Подключаемая светодиодная лента имеет питание в 12 Вольт. Поэтому, для ее подключения к ПК, необходим будет желтый и черный провода. Другие провода, красный и черный для выполнения подключения ленты не нужны, поэтому их можно заизолировать или же отрезать. Для изоляции проводов, рекомендуется применять специальную термоусадочную трубку, которая очень удобна и надежна для выполнения данной процедуры. На подключаемой светодиодной ленте отмечено, где расположен «+», а где «-». К желтому проводу потребуется присоединить «+», а к земле «-».

Когда указанная выше процедура завершена, и соединенные провода надежно заизолированы, потребуется осуществить подключение к системному блоку. Светодиодная лента такого размера будет потреблять 0,4 А, а блок питания, который имеется в персональном компьютере способен выдавать 5 А, поэтому здесь волноваться не стоит, потому как запас имеется достаточно большой. Этот способ подключения светодиодной ленты к персональному компьютеру имеется возможность применять для различных целей.

Примерная схема подключения led к компьютеру

Схема подключения RGB ленты

В своем отличие от обычной ленты, RGB ленты гораздо сложнее для осуществления подключения к ПК. Сложность состоит в том, что требуется 4 вывода вместо 2 и необходим специальный RGB-контроллер. Можно сделать пульт и будет удобно управлять собранной системой.

Важно! Контроллер RGB является специализированным устройством, которое дает возможность изменять интенсивность свечения и оттенками многоцветного устройства. Схема подключения светодиодной ленты RGB, которая имеет питание 12 Вольт и длину до 5 метров.

Схема для подключения rgb ленты

Для того чтобы не выполнять сложное спаивание можно купить специальные разъемные коннекторы. Они используются для установки ленточного светильника собранного на диодах.

Предыдущая

Светодиодная лентаПочему может мигать светодиодная лента и как это устранить

Следующая

Светодиодная лентаКак сделать светильник из светодиодной ленты своими руками

lampaexpert.ru

Как подключить светодиод или светодиодную ленту к USB?

Чтобы подсветить клавиатуру компьютера необязательно покупать портативный светодиодный модуль. Решить вопрос можно самостоятельно с помощью одного или нескольких светодиодов, резистора и USB разъёма. Вся конструкция легко собирается своими руками в считаные минуты. Более изощрённые пользователи ПК могут сделать подсветку от USB из светодиодной ленты. Но обо всём по порядку.

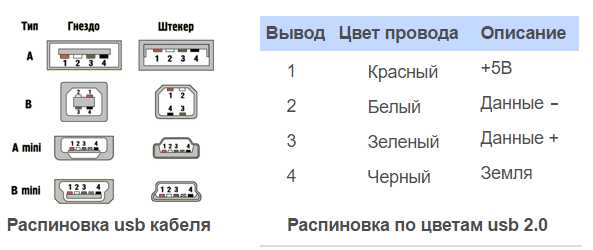

Распиновка USB

Всем известно, что телефон при подключении к компьютеру начинает заряжаться. Этот факт говорит о том, что на контактах USB присутствует напряжение, которое можно использовать для питания светодиода. Стандартный разъём USB 2.0 имеет 4 контакта, два из которых нужны для передачи данных, а два – для питания подключаемого устройства. Подробная распиновка USB 2.0 показана на рисунке. Стандартная нагрузочная способность USB порта составляет по току – 500 мА, по напряжению 5В, что позволяет подключать к разъему целую линейку из слаботочных светодиодов.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

R=(UПИТ-ULED)/ILED,

UПИТ – напряжение питания от USB порта, равное 5В;
ULED – прямое напряжение светодиода, которое зависит от цвета свечения;
ILED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, — с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Читайте так же

ledjournal.info

Как подключить светодиодную ленту к компьютеру

Дата:

67897 Просмотров

Всем здрасти товарищи. В общем когда-то планировал я написать мануал по подключению светодиодов и светодиодных лент к компьютеру, но затем отложил эту идею в долгий ящик, а затем вообще на нее забил т.к. решил, что с этим и без меня любой желающий справится. В принципе, так оно и есть, но все же иногда на почту приходят вопросы: «А как подключить ленту к компьютеру»? Такой же вопрос недавно возник на стенке нашей группы ВКонтакте.

Исходя из вышесказанного сейчас возьмем да и подключим кусок светодиодной ленты, длиной 1 метр, к компьютеру. Я буду подключать обычную белую ленту на базе светодиодов SMD 3528, так как в моем случае нужна лишь наглядность, но как показала практика — эра моддинга и тюнинга системных блоков еще не канула в лету, а следовательно вы можете выбрать любой понравившийся вам цвет и размер да и подключить как вам нужно.

Для начала нам понадобится molex-разъем 4 pin. А именно нам понадобится «мамка» ибо «папок» у нас и так хватает. Взять его можно, например, с такого вот переходника на SATA.

Если же отгрызть такой переходничек неоткуда, то придется припаивать провода напрямую к «папке» от блока питания. Но мне этот вариант не совсем по душе потому что мой компьютер включен практически круглосуточно и мне к нему удобно подключить ту же ленту вместо светильника, протянув провод хоть и в соседнюю комнату.

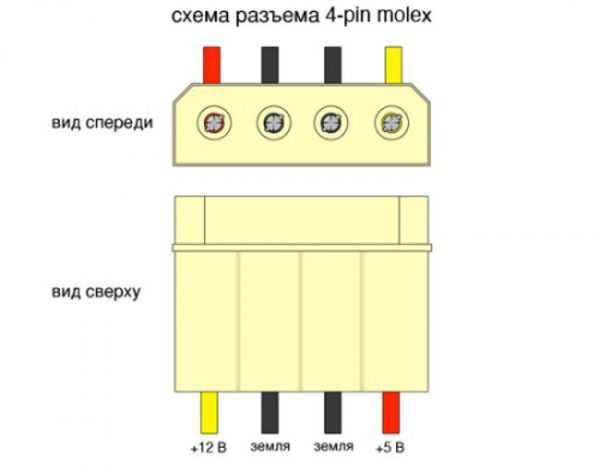

Теперь не мешало бы вспомнить распиновку разъема 4 pin. Если кто-нибудь до сих с ней не встречался, то вот вам эта самая распиновка.

Светодиодная лента питается 12 вольтами. Следовательно, нам необходим желтый провод и любой из черных. Два других провода (красный и черный) отрезаем, но не с корнями, вдруг и они когда-нибудь понадобятся, все может быть. Лишние контакты изолируем термоусадочной трубкой. А к оставшимся припаиваем контакты светодиодной ленты. Вот тут главное не перепутать полярность. На светодиодной ленте обычно отмечены «+» и «-«. Следовательно к желтому проводу припаиваем «+» а к земле «-«.

Ну вот пожалуй и все. Теперь необходимо все это дело подключить к системнику. Для этого его, конечно. придется слегка разобрать, но нас это явно не остановит.

Ну вот — результат готов. Метр данной светодиодной ленты потребляет примерно 0,4 А, а блок питания выдает до 5 А, так что запаса хватит с головой, переживать не о чем.

Данный метод можно использовать для самых разнообразных целей. Мне, например, нужен светильник в соседней комнате, и, скоро я им займусь. Таким же методом у меня подсвечивается полка для дисков. Ночью смотрится весьма неплохо.

Ну а на данный момент я с вами прощаюсь до следующих постов. Всем хорошего настроения. Не скучайте господа хендмэйдеры, я скоро вернусь.

delaysam.net

Светодиодная лента — как подключить к блоку питания, к компьютеру, к авто

Сегодня все большую популярность набирают в качестве светодиодных приборов освещения тонкие, гибкие ленты длиной 5 метров с вмонтированными в них микросветодиодами. Такие устройства легко уменьшать или наращивать, отрезая от них кусочки любой длины обычными ножницами.

Сама она работает по принципу печатной платы, на которую напаяны совместно работающие светодиоды. Одноцветные изделия имеют кристаллы излучающие свет одного цветового спектра. А вот RGB оснащаются уже 3 группами кристаллов, каждая из которых имеет свой основной цвет: красный, зеленый, синий.

Принцип работы таких устройств заключается в смешении разного излучения, исходящего от каждой группы кристаллов, благодаря чему можно получать разные цветовые гаммы оттенков света.

Подключение своими руками (одноцветной, RGB, более 5 м)

Необходимые материалы и инструменты

Для монтажа потребуются следующие материалы:

  • отрезок ленты со светодиодами;
  • источник питания, отвечающий основным требования осветительного прибора;
  • диммер или RGB-контроллер, необходимый для управления цветной подсветкой;
  • провода, а также, если требуется индивидуальными особенностями конструкции отдельные выключатели, резисторы, выпрямители и конденсаторы.

Монтаж выполняется с использованием следующих инструментов:

  • для разборки ленты на элементы оптимальной длины – ножницы;
  • для соединения всей системы – паяльник малой мощности или клейма, штекеры и клипсы;
  • для зачистки проводов – бокорезы.

Схема (описание)

Схема подключения обычной ленты

Чтобы включить элемент с одноцветными кристаллами понадобится: сама планка с диодами и блок питания к ней.

Подключение осуществляется со строгим соблюдением полярности. Провода подключения и ленты и блока окрашены: красным это плюс, а синий или черный − это минус. Поэтому соединять нужно одинаковые по цвету, проводки иначе светодиоды не будут гореть.

Если в блоке питания отсутствует выключатель, его можно встроить, чтобы не выдергивать каждый раз из розетки все устройство.

Если есть необходимость в динамической настройке свечения ламп, то в последовательную линию питания 12 или 24 вольт между блоком и лентой подключается диммер – это регулятор яркости, с помощью которого можно даже полностью потушить освещение, не выключая блока питания.

Схема подключения RGB ленты

Это так называемые мульти или разноцветные светильники. Схема их подключения такая же, как и у предыдущего варианта, только на место диммера монтируется контроллер, который выполняет функцию не только регулировки яркости, но и смены цвета свечения устройства в зависимости от настройки.

Схема подключения ленты более 5 м

Для декоративного освещения потолков используются ленты более 5 м или несколько светодиодных панелей сразу, что приводит к проблеме недостаточной мощности питающего блока или контроллера. Тогда в схему соединения такой RGB ленты добавляют усилитель, который дает дополнительную мощность контроллеру.

Пошаговое руководство

Подключение ленты к источнику питания производят в несколько шагов:

  • Расчет оптимального по длине осветительного элемента. Далее, отмеряют и отрезают элементы нужного размера. У всех изделий сзади под защитным покрытием предусмотрена клейкая поверхность для закрепления осветительного прибора в любом месте.
  • Далее, обычную монохромную планку в строгом соответствии с полярностью подключают к блоку питания, плюс к плюсу минус к минусу.
  • Подключению многоцветного элемента предшествует подключение к блоку питания контроллера, также соблюдая полярность.
  • Как и трех кристальные чипы в RGB элементе, такой контроллер имеет три канала выходного питания на минус и один общий на плюс. Их совмещают в строгом соответствии друг с другом.
  • Надежность всех контактов обеспечивается либо пайкой, либо использованием разъемных коннекторов.
  • После сборки система готова к работе, может монтироваться практически в любом месте.

Подключение без блока питания

Платы освещения, произведенные на заводе, как правило, рассчитаны на подключение через блок питания, обеспечивающий преобразование переменного тока из розетки в постоянный с понижением напряжения на трансформаторе с 220 до 12 В. Однако, можно подключить такой осветительный прибор и напрямую к домашней электросети. Для этого 5 метровая планка с рабочим напряжением 12 В разрезается на 20 элементов.

Далее, используя диодный мост, обеспечивают выпрямление переменного тока 220 В подключаемого к электроприбору. Потом, выполняется обязательно последовательное соединение элементов ленты, то есть соединяют клейма с разными знаками, плюс к минусу, минус к плюсу. Мерцание с частотой 25 герц идущее от домашней электросети убирают монтируя в систему конденсатор на 300 В, 5-10 мф.

Варианты подключения

К компьютеру

Включение на фоне монитора не очень мощного источника света, существенно снижает нагрузку на глаза пользователя, поэтому сейчас популярны в продаже такие системы со всеми основными составляющими: диодами, блоком управления напряжением и разъемами USB.

Монтаж такой системы очень прост:

  • блок питания крепится на двусторонний скотч на задней стороне монитора;
  • также с тыльной стороны экрана, но по периметру его краев размещаются светящиеся ленты;
  • ленты при помощи проводов соединяются с блоком питания;
  • от блока идет провод с USB разъемом для подключения к компьютеру;
  • после скачивания и установки необходимых драйверов устройство полностью готово к работе.

К компьютерному блоку питания

Все питающие блоки имеют стандартный набор рабочих напряжений и разнятся только мощностью допустимой нагрузки. Так выходное напряжение каждого провода в блоке соответствует его цвету: оранжевый +3,3 В; красный +5,0 В; желтый +12,0 В; голубой -12,0 В; синий +5,0 В SB; черный GND.

На БП, как правило, есть этикетка с таблицей, в которой обозначены критическая мощность и максимальный ток нагрузки по отношению к разным параметрам напряжения. Например, блок питания рассчитанный на нагрузку 400 W на самом деле по цепи с напряжением +12 В имеет силу тока 16 А, чего хватит для питания любой обычной светодиодной системы подсветки.

Еще одним нюансом использования БП является необходимость его принудительного включения, так как в составе системного блока эта команда приходила от материнской платы. При отдельном использовании БП для его включения понадобится замкнуть к 16 и 17 контакты зеленого и черного цвета соответственно.

Для включения питания LED ламп на 12 В необходимо использовать желтый и черный провод четырех контактного разъема, они наиболее удобны.

Нелишним будет монтаж разъемного соединения при помощи использования стандартных компьютерных разъемов, припаянных к клеймам диодов.

Техника подключения ленты с током 24 В аналогична приборам меньшей мощности. Разница только в цвете и соответственно напряжении подключаемых от блока проводов. Компьютер не имеет устройств требующих питания 24 В, но в нем есть компоненты которым требуется разность напряжения +12 В и -12 В, вот при совмещении этих значений и можно получить 24 В.

Для этого надо подключить элемент к желтому и голубому проводам много контактного разъема. Нагрузка в этой цепи будет существенно ниже, поэтому проверять работоспособность конструкции, придется в каждом конкретном случае на собственном опыте.

К авто

Автомобильная электросеть рассчитана к 12 В, но на самом деле ее значение может быть больше 14,5 В, что вредно для светодиодов, рассчитанных точно на 12 В. Поэтому при подключении напрямую к прикуривателю, рекомендуется использовать резистор, для нивелирования этой разницы.

Другой, более надежный вариант питания через стабилизатор, который можно изготовить своими руками.

Подключиться к сети можно не только через разъем прикуривателя, но и в любом месте салона, где доступны провода подсветки салона. Например, при подключении ее к питающим проводам лампы в багажнике, подсветка, так же как и лампа будет загораться только при его открывании.

К батарейке

Подключение светодиодов к батарейке является одновременно и одним из самых простых вариантов и самым нерациональным так, так в зависимости от длины планки понадобится собрать батарею из нескольких элементов и проработает такой пробор освещения относительно недолго, пока батарейки не «умрут».

С другой стороны, если есть повышенная необходимость в компактности и мобильности то − это лучшее решение, например, для питания подсветки какого-нибудь маскарадного костюма.

В этом случае, как и в других, могут использоваться устройства регулировки и управления свечением.

Все батарейки имеет маркировку клейм в виде плюса и минуса, таким образом, при подключении черного провода от источника света к минусу, а красного к плюсу на светодиоды будет подано электричество. Опытным путем, добавляя электролитические элементы в батарею можно добиться оптимальной мощности осветительного устройства.

Область применения

Благодаря универсальности, и возможности скручивать ленту в виде любой произвольной геометрической фигуры, она нашла свое широкое применение в освещении фасадов, подсветке рекламных щитов, как праздничная гирлянда и украшение, и наконец просто, как самый компактный и экономичный бытовой прибор освещения.

Она активно используется для организации подсветки аквариумов, а также освещения на кухне и в устройстве подвесного потолка, где благодаря крайне низкой степени нагрева таких ламп это практически единственный вариант устройства освещения.

Преимущества и недостатки

Диодная подсветка обладает множеством плюсов относительно стандартных источников света:

  • повышенный коэффициент энергоэффективности, особенно по отношению к лампам накаливания, в которых большая часть энергии уходит на нагрев нити;
  • мгновенный отклик на операции включения и отключения, в отличие от ламп накаливания, которые тухнут с задержкой в несколько миллисекунд, пока остынет нить или люминесцентных ламп, имеющих задержку при включении;
  • продолжительный срок работы до выхода из строя, до 50000 часов;
  • из-за того, что для питания таких элементов требуется рабочий ток низкого напряжения, они более безопасны в эксплуатации;
  • от таких источников света не идет побочное излучение, других диапазонов, например, ультрафиолетового и инфракрасного спектра волны.

Из минусов можно отметить разве, что пока что довольно высокую цену на устройства большой мощности.

Критерии выбора

Ленты

Основным критерием выбора является тип встроенных светодиодов:

  • SMD чипы оснащены одноцветными кристаллами и соответственно могут светиться только одним цветом в зависимости от выбранного при покупке оттенка;
  • RGB имеют кристаллы 3 типов соответствующих основным цветам, смешивая которые при помощи контроллера можно получить освещение всех цветов радуги.

При выборе между этими двумя основными типами, необходимо понимать, что первый вариант втрое дешевле блока питания:

  • При его покупке, как правило, руководствуются, прежде всего, напряжением необходимым для питания источника света, которое обычно указывается на его упаковке. Исходя из этого параметра выбирают между 12 и 24 В источником энергии.
  • Не менее важным критерием выбора является выдаваемая им мощность, которая должна иметь запас по отношению к мощности осветительного элемента около 25%. Мощность, потребляемая планкой, зависит от ее длины, а также от силы самих светодиодов. Например, агрегат на 60 Ватт, с учетом запаса может питать не более двух кусков ленты по 24 Ватта каждый. Чтобы узнать мощность, потребляемую конкретным куском планки произвольной длинны, необходимо указанную на упаковке мощность погонного метра устройства умножить на эту длину.

Очень важно правильно подобрать такой трансформаторный блок, так как устройство, не удовлетворяющее минимальным требования по мощности, не позволит освещению включиться, а не имеющее запаса будет перегреваться и рано или поздно выйдет из строя. Аппарат со слишком большим профицитом мощности и напряжения сократит срок службы самих диодов в подсветке.

Характеристики

По своим характеристикам выпускаются разные виды лент:

  1. Led и RGB Led, первые обычные с одним типом кристаллов способные светиться только одним тоном, цвет свечения их кристаллов белый, а устройства этого типа продаются с диапазоном свечения от холодного голубого до теплого желтого. Второй вид имеет три группы кристаллов, светящихся разным цветом – это цветные платы.
  2. Как и обычные лампы накаливания, эти светильники также различаются между собой по мощности. Она, как правило, зависит от плотности посадки кристаллов освещения, чем их больше, тем мощнее может быть один светильник по сравнению с другим при одинаковой длине, и тем мощнее понадобится источник питания. Сейчас наиболее часто можно встретить приборы мощностью 12 В, но есть и более мощный устройства, работающие от напряжения 24 В.
  3. Немаловажный параметр длина планки, которая для личных нужд, как правило, покупается отрезками по 5 м, но можно приобрести изделия более 40 м в длину.
  4. Они также различаются в зависимости от конкретных моделей диодов, напечатанных на них. Так бывают SMD диоды отличающиеся компактностью, надежностью и углом свечения 120-160 градусов и DIP диоды диаметром от 3 до 5 мм.
  5. Обычной плотностью посадки кристаллов является 60 штук на один погонный метр, однако есть модели с плотностью и 30 и 120 диодов на метр.
  6. Шаг резки определяет насколько отдельных автономных элементов – модулей МДС с собственными тремя диодами и резистором, можно разрезать метровый отрезок платы. Этот шаг для изделий разных марок разный, и отмечен производителем на планке как линия резки.
  7. По степени герметичности и защищенности от внешнего воздействия бывают приборы с диодами как для монтажа снаружи, так и внутри помещений. Для уличной подсветки используются элементы, покрытые силиконом, который обеспечивает защиту самих кристаллов и дорожек, проводящих ток от влияния внешнего воздействия, например, дождя. Есть даже разделение на классы защиты: А, В, С. Светильники последнего класса можно монтировать даже под водой, в фонтанах и бассейнах.

Советы/рекомендации

  • Системы освещения на полупроводниках работают только при условии строгого соблюдения полярности подключения питающих устройств.
  • Несмотря на гибкость ленты, не рекомендуется подвергать ее чрезмерным деформациям. Как правило, радиус с которым она изгибается, не должен быть больше 2 см.
  • Оборудование с открытыми клеймами и контактами рекомендуется крепить в защитном прозрачном профиле из пластика, либо после пайки на клейма надевать трубку из термоусадочного материала.
  • При пайке контактов таких устройств надо быть очень осторожным, чтобы не повредить дорожки из токопроводящего напыления, поэтому для пайки их контактов мощность паяльного инструмента не должна превышать 40 Ватт.
  • Если система состоит из нескольких элементов, рекомендуется параллельное их подключение, чтобы избежать неравномерного распределения нагрузки на диоды.

househill.ru
