Обратный клапан для вентиляции — что это?

Даже самые первые вентиляционные системы имели хоть и примитивный, но все же эффективный обратный клапан для вентиляции. Он решал многие проблемы. С тех пор до сегодняшнего дня его конструкция только совершенствовалась, но предназначение оставалось неизменным.

Клапаны с подпружиненными лопастями серии RSK

Обратный клапан (ОК) позволяет системе вентиляции работать максимально эффективно. Он предотвращает:

попадание внутрь помещения холодного воздуха извне;
эффект «обратной тяги»;
попадание внутрь помещения мелких механических частиц, что способно засорить систему и даже вывести ее из строя;
появление неприятного запаха с улицы;
проникновение внутрь помещения «лишней» влаги.

Если рассматривать вопрос пользы, то заметно, что этот элемент системы вентиляции крайне нужен. Можно обойтись без него, как утверждают некоторые, но тогда вся система вентилирования будет работать, мягко говоря, не эффективно. Также пренебрежение (ОК) повлияет на исправность системы: влага и пыль причинят вред обязательно при проникновении внутрь в шахты вентиляции.

Конструкция и разновидности

Любой (ОК) работает по схеме увеличения или уменьшения диаметра шахты, по которой совершается путь воздуха. Увеличивая диаметр, (ОК) способствует притоку или оттоку большего объема воздуха и наоборот.

На сегодняшний день инженерные разработки подарили миру несколько разновидностей (ОК). Существуют автоматические клапана, которые управляются с помощью микросхем с минимальным вмешательством человека. Также есть более простые конструкции, где регулировка подачи воздуха в нужном направлении осуществляется вручную.

Схема вентиляции с обратным клапаном

Существуют ОК-жалюзи – так называемая инерционная решетка с обратным клапаном: конструкции построена таким образом, что воздух проникает только в одном направлении. Такие элементы применяются при вытяжном вентилировании. Также есть конструкции (ОК), где сам клапан представлен в виде квадратной или круглой пластины, которая может перекрывать канал хода воздуха как полностью, так и частично.

Такие устройства менее надежны, так как в закрытом состоянии края пластины практически соприкасаются с шахтой, что в зимнее время может повлечь обледенение. В таком случае желательно позаботиться о легком доступе к (ОК), чтобы исправить ситуацию.

В зависимости от установки (ОК) делятся на горизонтальные и вертикальные. Круглая или прямоугольная конструкция – это определяется конструкцией самой системы или индивидуальными особенностями.

Обледенение – частая проблема

Обледенение обратных клапанов в зимнее время – самое распространенное неудобство, которое может возникнуть. Если с помощью тепловизора посмотреть на (ОК) даже в закрытом состоянии, то отчетливо можно увидеть участки холода. Как правило, и это вполне закономерно, эти участки находятся в местах примыкания (ОК) к шахте вывода. Микрозазоры, которые являются неисправимым изъяном в некоторых конструкциях (ОК), пропускают воздух, хоть и в очень малом количестве.

Решетка вентиляции с обратным клапаном

В этих участках создается микросквозняк, что при повышенной влажности обязательно приведет к обледенению. Часто такое можно наблюдать, когда (ОК) ставится в системе, предназначенной вентилировать неотапливаемые помещения – бытовки, ванные комнаты и т.п. В домашних системах это решается довольно просто, хоть и с некоторыми особенностями. К примеру, бытовым или промышленным феном можно создать мощный поток горячего воздуха в направлении (ОК), что позволит растопить лед.

Купить или сделать самостоятельно

Так уж повелось, что, несмотря на дешевизну некоторых вещей, все равно находятся любители самостоятельного их изготовления. Это даже похвально, ведь хочется себя проявить, разнообразить жизнь и или просто «убить» время. Купить или выполнить самому – этот вопрос решать только потребителю, но стоит предупредить. Иногда неправильная конструкция (ОК) приводит к негативным последствиям.

Существуют помещения, где постоянное наличие кислорода необходимо и пренебрегать этим – значит ставить под риск свою или чью-то жизнь. (ОК) нужно не только грамотно спроектировать и выполнить, но и верно осуществить его установку. Это обязательно стоит учитывать, когда рассматривается вариант изготовления (ОК) своими руками. Конечно же, купленный (ОК) будет более надежным.

klivent.biz

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

В любом многоквартирном доме еще во время строительства проектируется система вентиляции. Она предназначена для комфортного проживания всех жильцов многоэтажного дома. Хорошо устроенная вентиляция гарантирует приток свежего воздуха в каждую квартиру, при этом производит удаление отработанного, богатого углекислым газом, воздуха, а также неприятного запаха и частиц пыли.

Во время эксплуатации системы вентиляции возможно изменение тяги, и в помещение может поступать воздух от соседей. Чтобы этого не происходило нужно смонтировать обратный клапан, который закрывается автоматически при изменении направления потока воздуха.

Техника выполнения клапана своими руками не сложная. Также не представляет сложности найти необходимые материалы и инструменты для работы. Следуя пошаговой инструкции и советам специалистов, все работы по устройству и установке клапана можно осуществить самостоятельно.

Необходимость монтажа обратного клапана

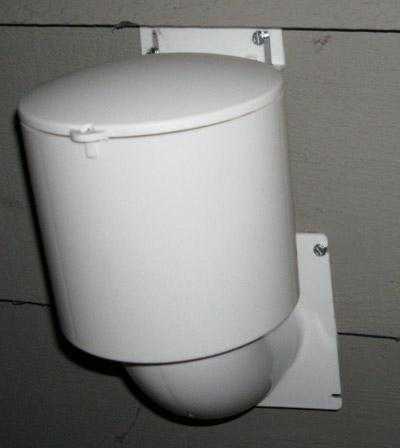

Вентиляционный обратный клапан для вентиляции естественного вида пропускает воздух в одном направлении. В случае изменения направления, створки закрывается, что является преградой для поступления воздушных масс в помещение. Подобное явление чаще всего возникает в многоэтажных домах, где сложная система вентиляции, в которой несколько воздуховодов соединяются в общую шахту. Поэтому изменение давления воздуха в любой шахте может привести к возникновению обратной тяги.

Сделать обратный клапан вентиляции нужно в следующих случаях:

Плохо работает приточная вентиляция (засорена или сломана), поэтому воздушные массы будут поступать из вытяжной шахты.
Труба вытяжки установлена неправильно, поэтому возможно попадание воздуха извне. Особенно это явление проявляется, если дом расположен в зоне ветров.
Если в одной из квартир многоэтажного дома работает вентилятор повышенной мощности, то может нарушаться движение воздуха в других квартирах.
Печка в частном доме способствует возникновению обратного движения воздуха, за счет усиления тяги горения.
Одновременная работа нескольких вентиляторов в квартире может привести к усилению тяги в одном из каналов вентиляции, что также может нарушить отток воздушных масс.

В этих случаях правильно смонтированный своими руками обратный клапан для вентиляции сможет предотвратить приток воздуха.

Проверка работы вентиляции

Для проверки работоспособности вентиляционной системы нужно распахнуть форточку в любой комнате, чтобы создать приток воздуха. Затем поднести к отверстию вентиляции зажженную свечу или зажигалку. Если пламя наклонится в сторону канала, значит, вентиляционная система исправна. В противном случае, придется чистить систему или производить устройство обратного клапана вентиляции.

Этот метод является пожароопасным, поэтому представители пожарной и газовой службы запрещают пользоваться открытым пламенем для проведения проверки, особенно в домах с магистральным газопроводом.

Существует безопасный метод проверки тяги. Открыв форточку, необходимо поднести к вентиляции лист тонкой туалетной или папиросной бумаги. Если бумага прилипает к решетке, значит тяга хорошая.

Типы обратных клапанов

В зависимости от конструктивного исполнения, сделанные своими руками обратные клапаны для вентиляции разделяют на следующие основные типы:

лепестковые;
мембранные;
бабочки;
с гравитационной решеткой.

Лепестковый клапан

Такой вентиляционный обратный клапан для естественной вентиляции популярен благодаря компактным размерам. Изготавливается лепестковый клапан в виде заслонки, расположенной на оси. При наличии прямого потока воздуха заслонка открывается, а при движении воздушных масс в обратном направлении происходит закрывание створок обратного клапана для естественной вентиляции.

Ось лепесткового клапана может располагаться как в горизонтальной плоскости, так и в вертикальной. Нормальное положение лепестка – закрытое.

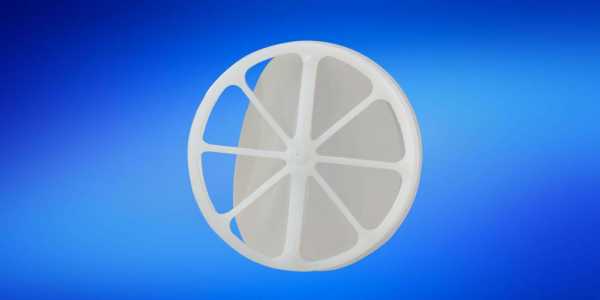

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан «бабочка»

Во многом такой клапан похож на лепестковое устройство. Наличие двух створок, расположенных на оси, напоминают бабочку. Принцип работы клапана бабочка очень простой: при прямом движении воздуха створки открываются, а при обратном потоке происходит закрывание вентиляционного отверстия.

В основном система с обратным клапаном «бабочка» используется в принудительной вентиляции, так как при слабом потоке воздуха створки не сжимаются.

Клапан с гравитационной решеткой

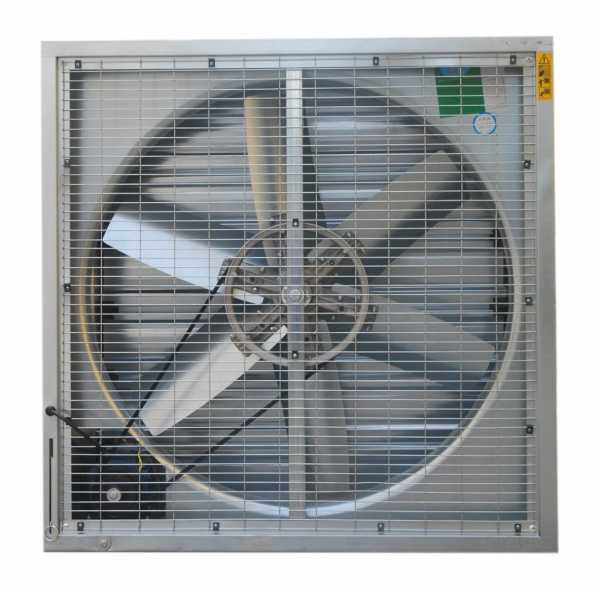

Внешне такое устройство представляет собой решетку с обратным клапаном для вентиляции. Такие решетки с жалюзи устанавливаются непосредственно на стену здания и не требуют дополнительных декоративных накладок.

Принцип работы, как и всех предыдущих типов, заключается в открытии створок при прямом потоке воздуха, и закрывании их при выключенном вентиляторе.

Решетка с обратным клапаном для вентиляции используется в основном на промышленных предприятиях. По способу расположения жалюзи клапаны с гравитационной решеткой могут быть как горизонтальными, так и вертикальными.

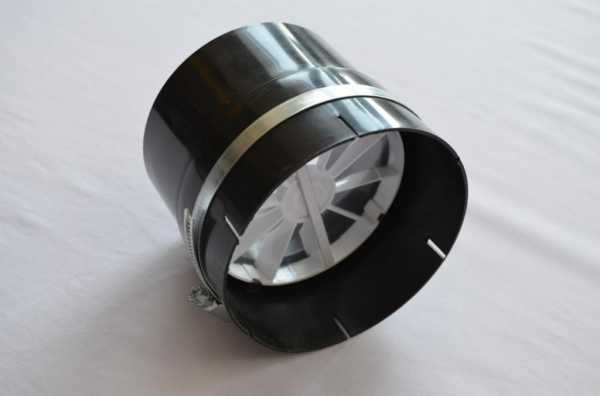

По форме бывают обратные клапаны для вентиляции прямоугольные и круглые.

Материал для изготовления обратного клапана

Своими руками обратные клапаны для вентиляции изготавливают из следующих материалов:

Оцинкованной стали малой толщины. Модели с клапанами из оцинковки чаще применяются на производственных предприятиях или в административных зданиях. Прочность и стойкость к агрессивным средам оцинкованной стали, позволяет эксплуатировать обратные клапаны длительное время. Также требования к пожарной безопасности на промышленных предприятиях обуславливают их широкое применение. В бытовых условиях металлические клапаны не практичны, так как срабатывание их сопровождается характерным стуком, да и со временем могут появиться следы ржавчины, что портит внешний вид устройства.
В квартирах лучше устанавливать самому обратный клапан, для вентиляции изготовленный из пластика. Такие клапаны легко подобрать под любой стиль интерьера помещения, так как они имеют эстетичный внешний вид. В системах с естественной вентиляцией клапаны из пластика проявляют хорошую работоспособность, так как являются чувствительными устройствами.
В клапанах комбинированного типа корпус сделан из оцинкованной стали, а створка из пластика. Чувствительность клапана очень высокая, что обуславливает их применение в системах с естественной вентиляцией.

Кроме того, клапаны бывают с подогревом и без него. Клапаны с подогревом устанавливаются на наружную стену. При колебании температуры клапан с подогревом предотвращает обледенение створок.

Стандартные размеры обратных клапанов для вентиляции – 100, 125 или 150 мм.

Параметры выбора обратного клапана

Если решили купить клапан в торговой сети, то нужно ознакомиться с основными характеристиками, которыми необходимо руководствоваться при выборе устройства.

Основные критерии выбора:

Решетка для естественной вентиляции с обратным клапаном должна соответствовать размеру отверстия вентиляционного канала. Лучше подобрать подходящее устройство, чем заниматься подгонкой канала.
Для естественной вентиляции необходимо подбирать обратный клапан с высокой чувствительностью. Если сила тяги невелика, то лучше установить вентилятор.
Размер клапана должен соответствовать параметру вентилятора. Если обратный клапан для вентиляции 100 мм, то и вентилятор должен соответствовать этому размеру.
Необходимо учитывать также температурные условия, ведь некоторые устройства обладают плохой работоспособностью при низких температурах. Такие клапаны устанавливают только внутри помещения.
Если воздуховод имеет прямоугольную форму, то и обратный клапан должен быть прямоугольным.

В случае неправильного подбора оборудования может нарушиться работа вентиляции в помещении или произойти смена направления воздуха.

Пошаговая инструкция изготовления клапана

Сделать обратный клапан для вентиляции своими руками можно изучив аналогичные заводские модели. Следуя инструкции, не сложно изготовить самодельный клапан мембранного типа, который по своим характеристикам не будет уступать промышленным моделям.

Инструкция по самостоятельному изготовлению клапана:

Сначала необходимо сделать пластину, которая будет являться основным элементом клапана, на ней будут устанавливаться створки. Пластина выпиливается по размеру и форме канала вентиляции. Для изготовления пластины можно применять прочный пластик или текстолит толщиной от 3 до 5 мм.
Для соединения с вентилятором и фиксации пластины в канале вытяжной вентиляции, по краям ее просверливаются отверстия. Также сверлятся отверстия в центральной части, чтобы обеспечить свободный пропуск воздушного потока. От количества отверстий будет зависеть способность системы пропускать воздух.
Далее, с помощью уплотнительной прокладки и герметического средства производится крепление пластины в трубе вытяжки. В местах крепления пластины с помощью винтов рекомендуется установить прокладки из мягкого материала или резины, это позволит уменьшить вибрацию и уровень шума в системе вентиляции.
Следующим этапом будет изготовление створок для обратного клапана. Для этого из плотной пленки вырезается кусок, по размерам и форме соответствующий размеру пластины. Пленка приклеивается по краям пластины. Именно из этой пленки в дальнейшем и будут сделаны две створки клапана.
Разрезаем пленку на две равные части, это и будут створки клапана. Разрез необходимо сделать ровным.
Трубу с пластиной и пленкой устанавливаем в вентиляционный канал и крепим с помощью дюбелей.
Производим герметизацию зазоров между трубой вытяжки и стенками вентиляционного канала.

Принцип работы клапана мембранного типа довольно прост:

воздушному потоку в прямом направлении ничего не мешает, так как створки открыты;
при изменении направления тяги створки закрываются, препятствуя проникновению воздуха снаружи, тем самым защищая помещение от посторонних запахов и пыли.

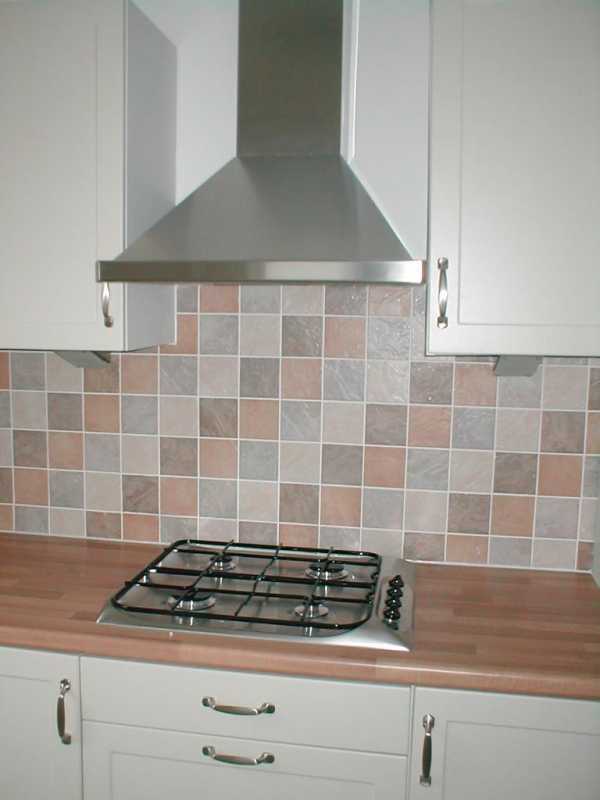

Особенности применения клапанов на кухне

На кухне система дополнительно устраивается система вытяжной вентиляции над плитой. Это позволяет не распространяться загрязненному воздуху по всей площади кухонного помещения.

При включенном вентиляторе система втягивает дым от поверхности плиты. А вот при отключенном питании вентилятора запахи от соседей могут попадать в помещение. Монтаж обратного клапана на вытяжку является обязательным условием сохранения чистоты воздуха в кухне.

Следует помнить, что на кухне существует еще одно отверстие общей вентиляционной системы. Через этот канал загрязненный воздух может поступать обратно в помещение. Поэтому рекомендуется устанавливать обратное устройство и на общей шахте. Клапан типа «бабочка» монтируется на вытяжную вентиляцию от плиты, а на естественную вентиляцию мембранный клапан.

В ванной комнате рекомендуется смонтировать обратный клапан, который не будет пропускать в ванную холодный воздух извне, а также сможет уменьшить влажность помещения, если есть приток воздушных масс от соседей.

Советы специалистов по установке обратного клапана

Смонтировать обратный клапан в системе вентиляции несложно. Для этого не понадобятся специальные инструменты, достаточно лишь перфоратора для сверления отверстий в стене, а также шуруповерта или простой отвертки, чтобы закрутить шурупы.

Всегда проще сделать качественную работу, принимая во внимание советы специалистов по установке и эксплуатации клапана:

Самостоятельный монтаж клапана должен начинаться с определения направления потока воздушных масс. Только после этого действия можно приступать непосредственно к монтированию оборудования.
Чтобы в квартиру через систему вентиляции не смогли проникнуть насекомые, рекомендуется перед монтажом створок приклеить кусок капрона или специальной мелкоячеистой пластиковой сетки. Капрон использовать предпочтительнее, его легче почистить или заменить.
Установка клапана будет произведена более качественно, если подобрать устройство с удобной системой крепления (фланец или хомут).

Для конструкции, устанавливаемой в наружной стене здания, лучше приобрести обратный клапан с электрическим подогревом. Это предотвратит обмерзание створок при низких температурах.
Чтобы избежать заклинивания лопастей от пыли и загрязнения, необходимо периодически очищать створки от налета.

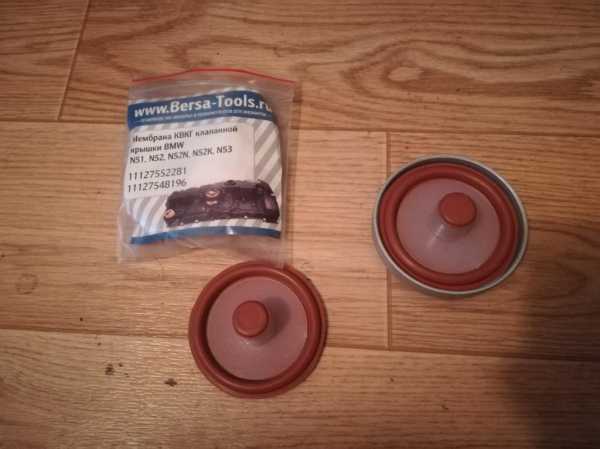

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.
