Гибкая черепица инструкция по монтажу

Монтаж гибкой черепицы – подробная инструкция

Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

Условия монтажа

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Основание для кровельного покрытия

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

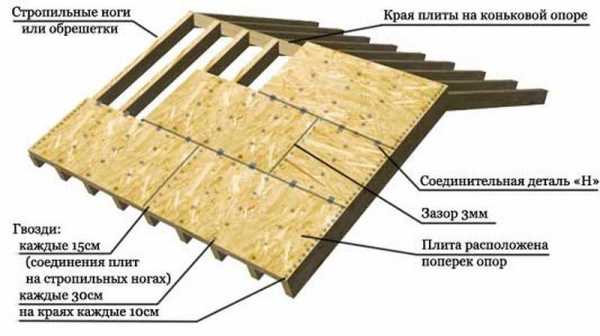

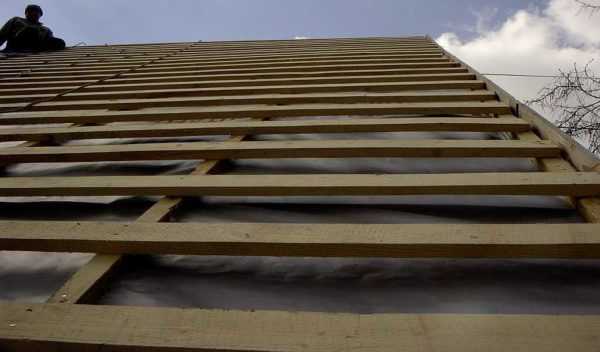

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20% .

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

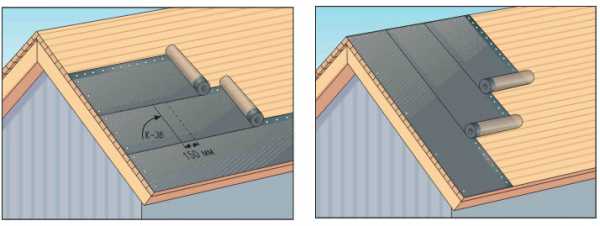

Подкладочный слой

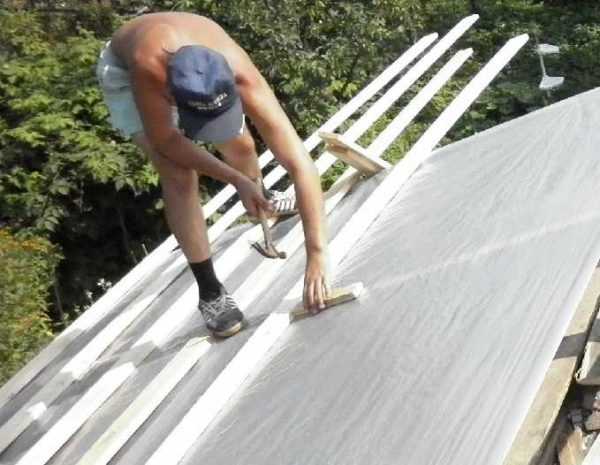

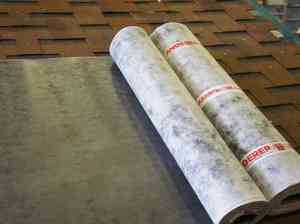

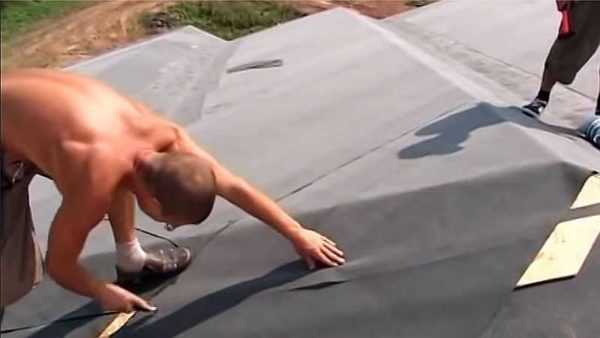

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу. Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет :

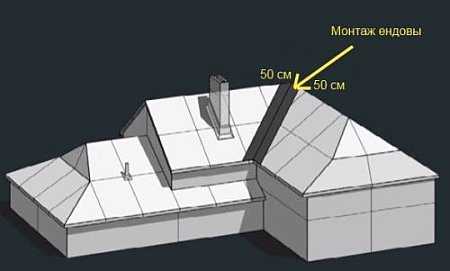

для ендов – по 500 мм от ее оси в каждую сторону;
для конька – по 250 мм;
для торцевых и карнизных свесов – 400 мм.

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

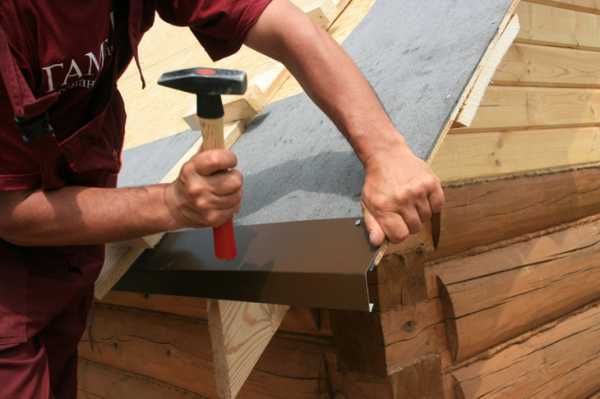

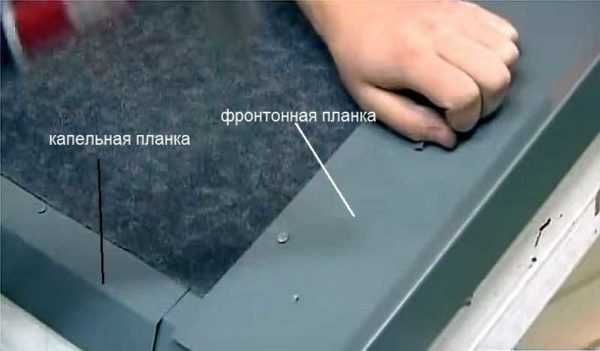

Монтаж планок

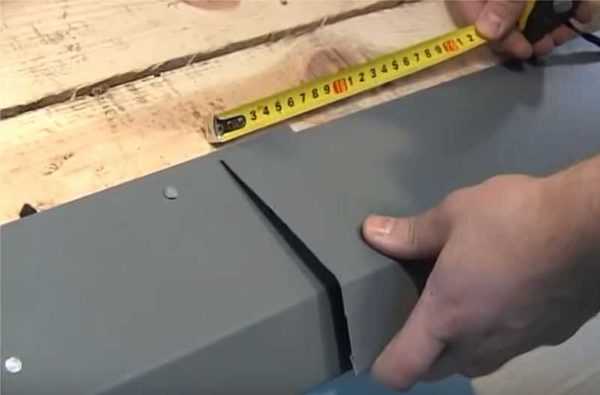

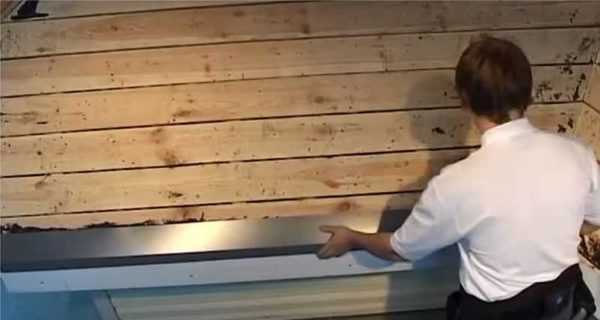

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

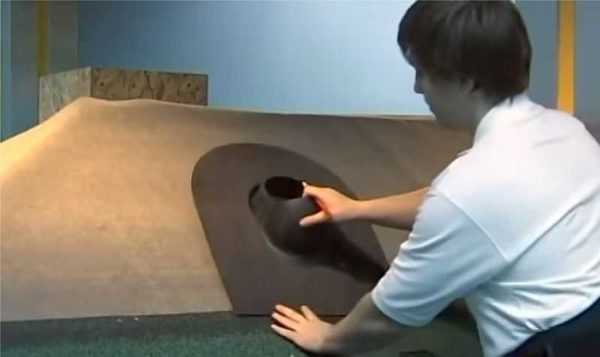

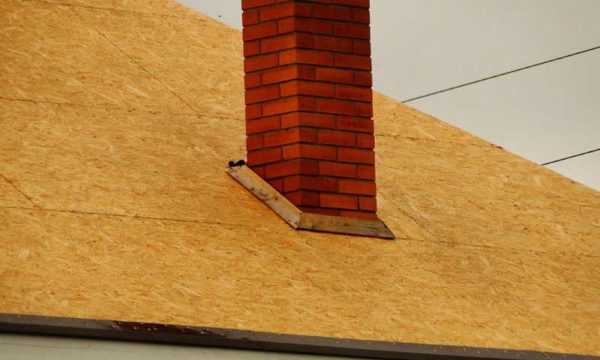

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

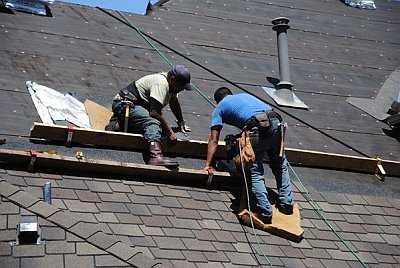

Монтаж кровельного материала

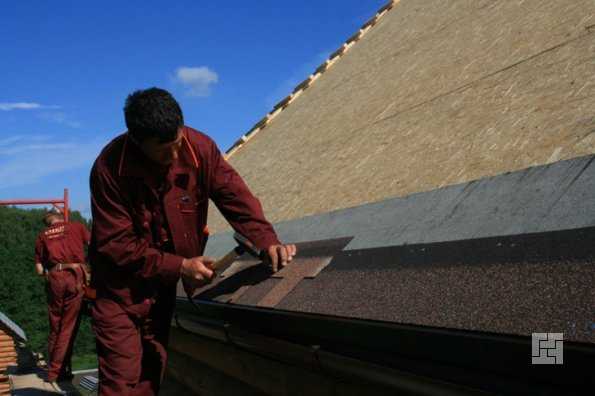

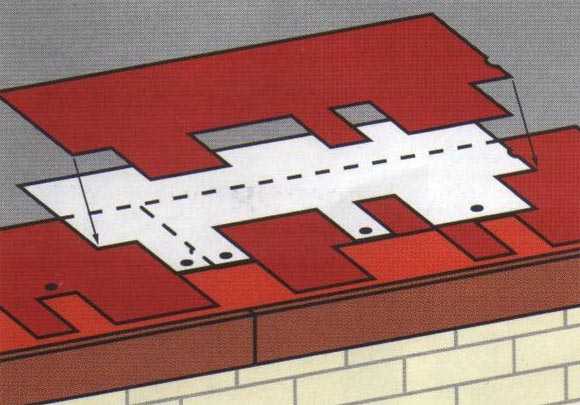

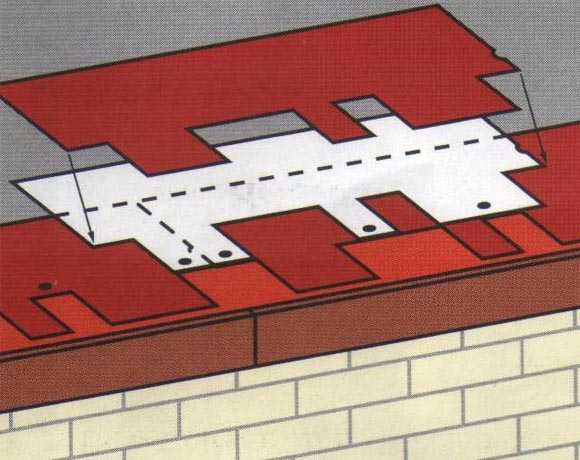

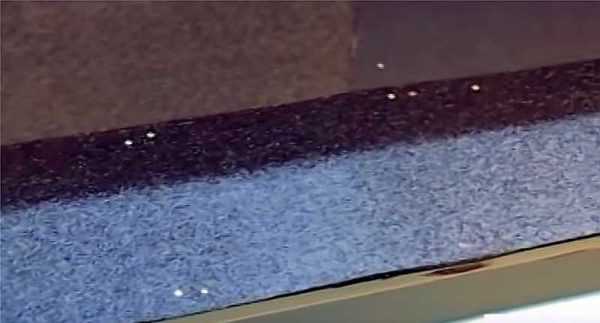

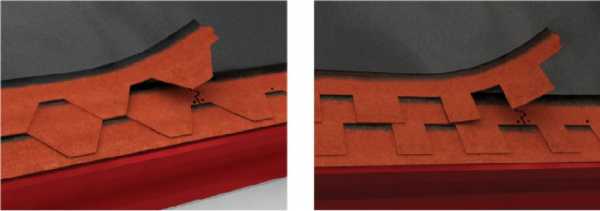

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

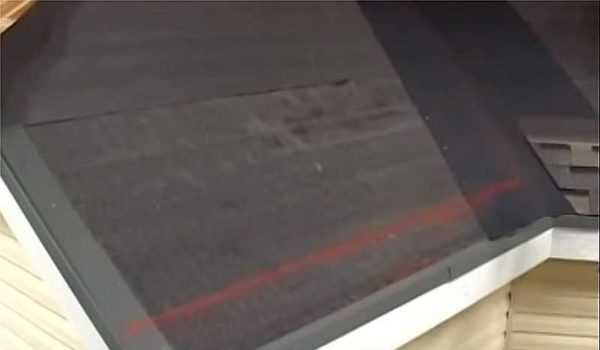

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

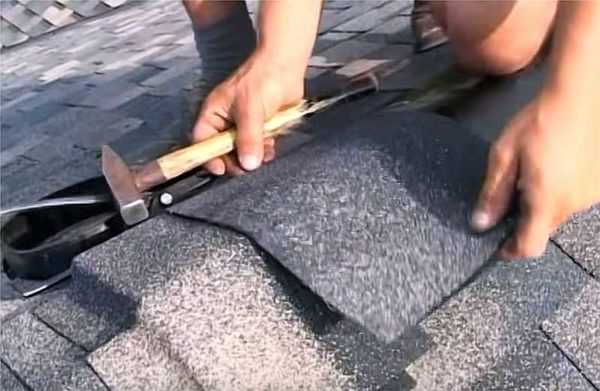

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

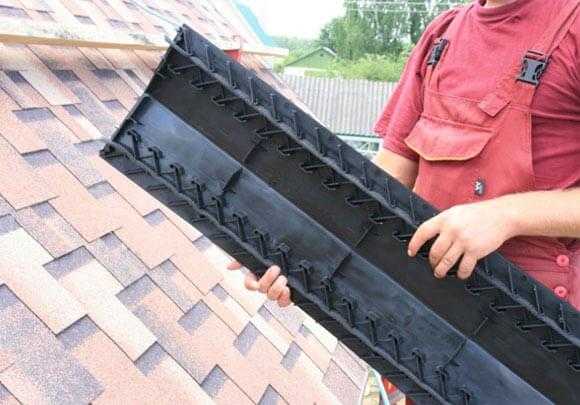

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

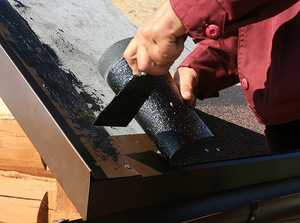

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

Технология монтажа гибкой черепицы

Технология укладки мягкой черепицы достаточно проста и не вызывает особых сложностей и, если соблюдать инструкцию, а также иметь некоторые навыки в строительстве, то вполне возможно произвести монтаж битумной черепицы своими руками. Правильно произведенная укладка такого покрытия – не только отличная защита жилища от неблагоприятных погодных условий, но и превосходный внешний вид самой крыши.

Общие условия

Согласно инструкции гибкую черепицу рекомендуется укладывать в теплое сухое время года, при температуре не мене +5ºС, но лучше всё-таки +10ºС. Это нужно для того, чтобы под действием тепла листы битумного гонта лучше склеивались между собой и с основанием, образуя практически монолитный слой покрытия. При низкой температуре листы становятся хрупкими, плохо сгибаются, поэтому зима не самое подходящее время для работы с таким видом покрытия, но если планируется укладка битумной черепицы именно зимой и температура воздуха менее +5ºС, то нужно обязательно выдержать материал при комнатной температуре сутки и использовать строительный фен для прогрева черепицы и битумную мастику для лучшей герметизации слоев. Зимой лучше производить частичный ремонт кровли, а не полноценный монтаж на всю поверхность крыши, тем более, если укладка гибкой черепицы своими руками производится впервые.

Уклон крыши

Монтаж гибкой черепицы целесообразно проводить на крышах с минимальным уклоном 12º-18º. Если уклон меньше или крыша плоская, то лучше выбрать другой вид покрытия, так как неизбежный застой воды приведет к быстрой порче кровли.

Основные этапы укладки мягкой черепицы

Основание, вентиляция

Любой вид монтажа кровли начинается с подготовки основания. В качестве основания для укладки «битумки» используется твердая сплошная основа. Она должна быть ровной и твердой, т. к. малейшие неровности неизбежно отразятся на внешнем виде крыши. Идеальным вариантом покрытия считается плита OSB -3. Обязательным условием долгой службы мягкой кровли является правильная вентиляция по принципу «снизу вверх». Внизу ската делаются вентиляционные отверстия, через которые поступает воздух, а вытягивается он через, так называемые, коньковые продухи или аэраторы.

Особенности укладки подкладочного слоя

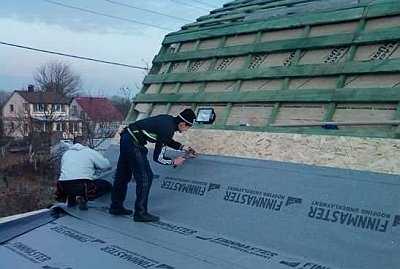

Монтаж мягкой черепицы проводится на специальный подкладочный ковер, желательно того же производителя, что и черепица. Если угол наклона крыши минимальный, т. е. 12º-18º, то подкладочный ковер нужно укладывать на всю поверхность кровли. Крепить подкладочный слой начинают с самой нижней точки крыши, параллельно карнизной линии. Слои накладываются друг на друга: верхний слой должен находить на нижний на 20 см, края промазываются клеем и прибиваются гвоздями с широкими шляпками. Следует обратить внимание на хорошее натяжение ковра! В случае наклона крыши более 20º можно укладывать подкладку, только на карнизные свесы, коньки, в места соединения скатов (ендовы), вокруг труб, т. е. на «проблемные места», где велика вероятность протечки. В этом случае ковер можно крепить и вертикально. Также вертикальное крепление ковра можно использовать для крыш с крутыми скатами. В любом случае перед установкой подкладочного слоя основание лучше промазать битумной мастикой. Тогда, при прогревании ковра феном, подкладка идеально сцепляется с основанием и получается сплошное покрытие. Правильное основание и качественно уложенный подкладочный слой влияют как на внешний вид крыши, так и на ее защитные функции. Использовать в качестве подкладочного материала гидробарьер, рубероид не рекомендуется.

Защита «краев» крыши

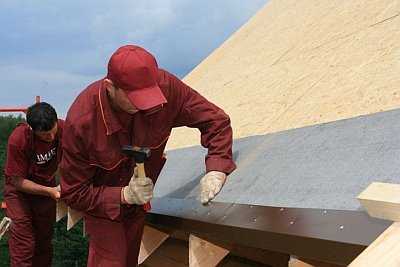

Для оттока воды и защиты деревянных элементов крыши по свесу кровли поверх подкладки производится установка металлических карнизных планок. Их следует крепить гвоздями в шахматном порядке и соединять внахлест на 5 см. Таким же образом крепятся торцевые планки. Эти элементы усиливают свесы, защищают деревянное покрытие от осадков, повышают ветроустойчивость и придают законченный внешний вид.

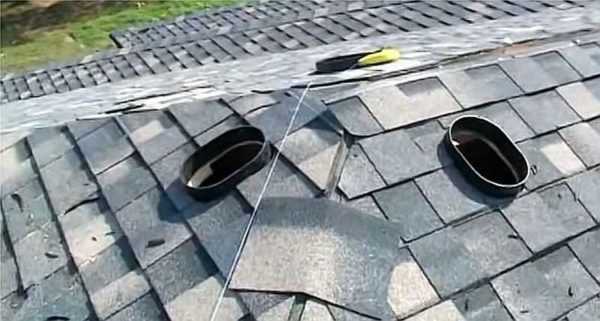

Разметка под гибкую черепицу

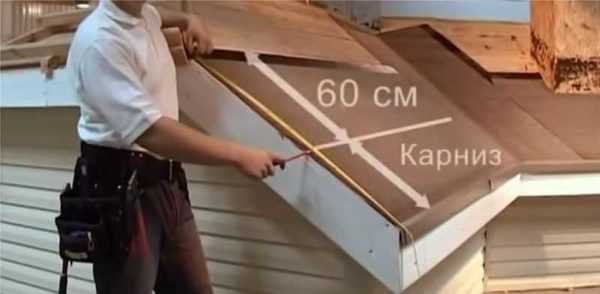

Если укладка мягкой черепицы производится впервые, то лучше сделать предварительную разметку, чтобы избежать искривления рядов. Делается отбивка шнуром на горизонтальные и вертикальные линии с шагом 0,8 и 1м соответственно. Эта разметка поможет выровнять ряды по горизонтали и вертикали, а также исправить искривления в случае, если в кровлю вмонтирован какой-то предмет: труба, окно. Крепить черепицу строго по этим линиям нельзя! Только соблюдать направление.

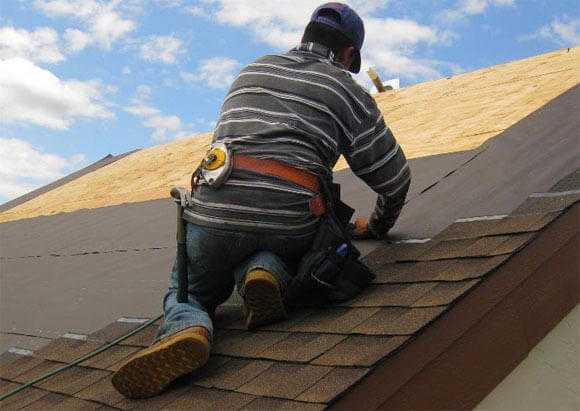

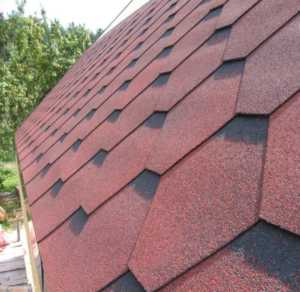

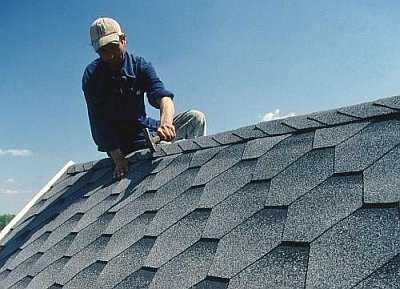

Укладка рядов гибкой черепицы

Нужно смешать несколько упаковок с черепицей, чтобы покрытие крыши выглядело однородным, т. к. в разных партиях могут быть разные оттенки, которые сразу невозможно заметить. Вначале, в 1,5—2 см от края карнизной планки, крепится самоклеящаяся карнизная черепица стык в стык, дополнительно она прибивается гвоздями с широкими шляпками. Можно взять обычную рядовую черепицу, и обрезать выступающие части, так называемые лепестки. Первый ряд начинают крепить с центра ската по направлению к торцам крыши в обе стороны. Если монтаж гибкой черепицы производится своими руками впервые, то следует соблюдать последовательность действий:

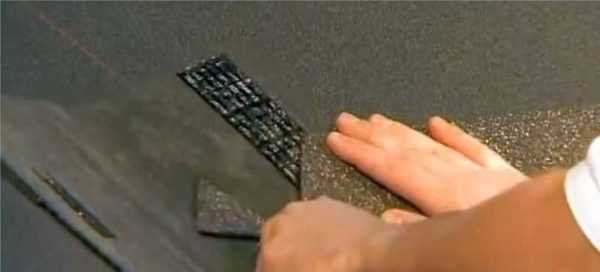

Снять с нижней части листа пленку (после этого нельзя складывать черепицу друг на друга).

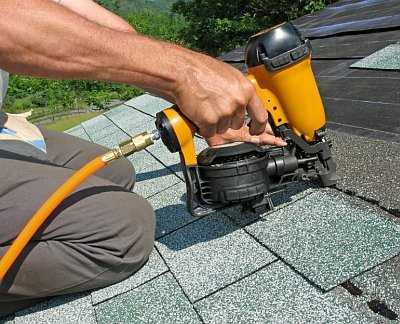

Наложить гонт на поверхность и закрепить четырьмя гвоздями по «выемкам» не менее 2 см от края. Если уклон крыши большой, то крепить нужно шестью гвоздями — два вбивать по краям листа для дополнительной фиксации.
Следующий ряд накладываем на предыдущий так, чтобы «лепестки» верхнего листа находили на выемки предыдущего ряда и образовывали с ними сплошную прямую линию.

Оформление «проблемных» мест

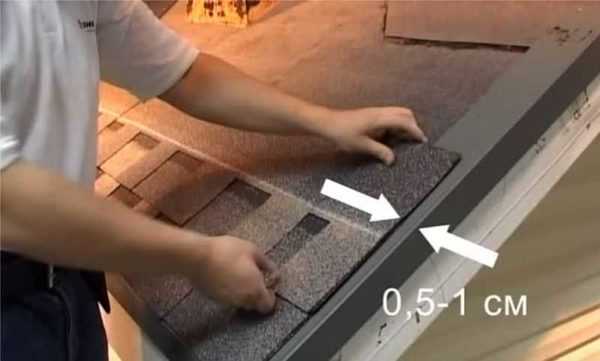

Дойдя до торцевой планки, мягкую черепицу нужно подрезать вровень с планкой и проклеить битумным герметиком или клеем на ширину около 10 см.

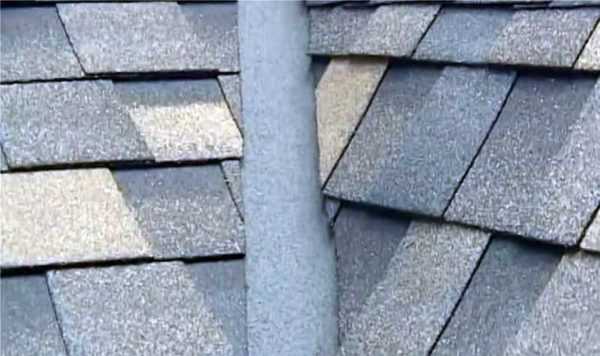

При укладке в ендовах, черепица укладывается внахлест на соседний скат и обрезается под одну линию, прогревается дополнительно феном и проклеивается битумным клеем.

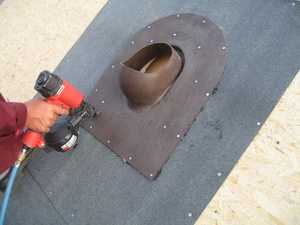

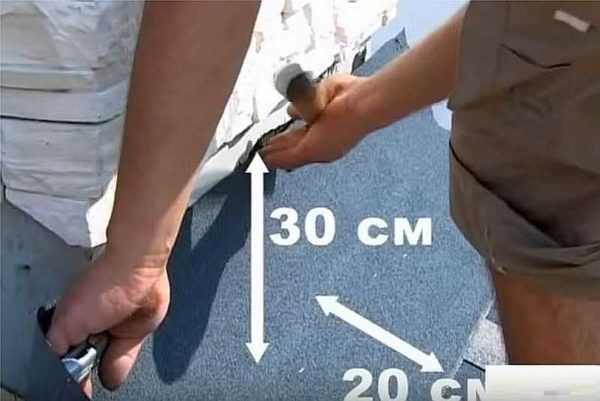

Вокруг труб, выходов антенн и в местах прилегания мягкой черепицы к вертикальным поверхностям следует использовать металлический фартук и обязательно дополнительно промазывать швы битумным герметиком.

На конек кровли крепится карнизная черепица, разделённая на три части. Каждая часть сгибается под нужным углом. Начинать укладку можно с любой стороны конька. Лист приклеивается на конек самоклеящейся стороной и прибивается четырьмя гвоздями. Следующую (верхнюю) черепицу нужно класть внахлест на нижнюю в 5 см, чтобы перекрыть гвозди. Крайние листы подклеиваются. Все, крыша готова! Но большинство вопросов возникает именно в процессе работы, поэтому стоит ознакомиться с видеоматериалами по монтажу гибкой черепицы.

Гибкая черепица: технология монтажа крыши

Безусловно, ни один хозяин не откажется иметь на своем доме надежную и в то же время вполне доступную по цене кровлю. А грамотно спланированный собственноручный монтаж позволит не только защитить все сооружения от непогоды и возможных повреждений, но и сэкономить весомый объем финансовых средств. Так, всеми из этих качеств обладает инновационная мягкая кровля, выполненная из гибкой черепицы, основу которой составляет битум. Поэтому важно разобраться с тем, как правильно осуществить монтаж кровли из гибкой черепицы.

Необходимо детально изучить то, как укладывается гибкая черепица технология монтажа которой имеет свои некоторые особенности. Только четкое соблюдение технологии монтажа мягкой черепицы на каждом из этапов его укладки позволит создать надежную и долговечную кровлю. Именно о технических характеристиках мягкой черепицы, а также о способе ее монтажа далее и пойдет речь.

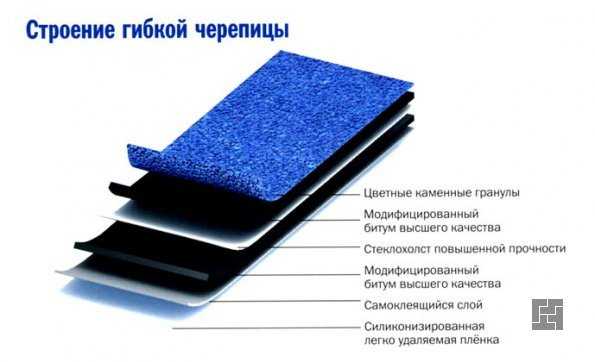

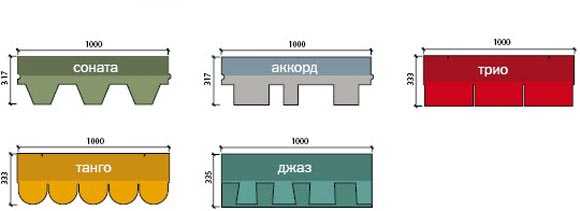

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Работы по подготовке укладки мягкой черепицы

Основой для мягкой черепицы служит стружечно-ориентированная плита, фанера, устойчивая к влаге или доски. Выбирая доски, нужно внимательно подобрать качественный материал. Лучшим вариантом станет применение строганой шпунтованной доски. Если ее толщина равна 2 сантиметрам, то стропильный шаг должен составлять 6 метров. При толщине в 2,5 – 3 сантиметра шаг может равняться 1,2 метра. Минимальной толщиной фанеры является расстояние в 1,2 сантиметра (стропильный шаг – 6 метров), при толщине в 2 сантиметра шаг стропил – 1,2 метра. Так или иначе, стыковые места материала должны соответствовать стропильным ногам. Работая с таким материалом, как гибкая черепица монтаж основания для нее рекомендуется обработать антисептиком. Важно чтобы используемые во время укладки доски обязательно были сухими. Покрытие основы при этом должно быть жестким и ровным.

Кроме самого покрытия и материала для основания во время монтажа не обойтись без следующих элементов:

подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.

Укладывая ковер, необходимо использовать следующие материалы:

кровельный герметик или мастика;
строительный термофен;
нож для разрезания материала;
три вида гвоздей: обычные, кровельные и оцинкованные;
строительные планки, требующиеся для обработки примыканий, карниза и фронта.

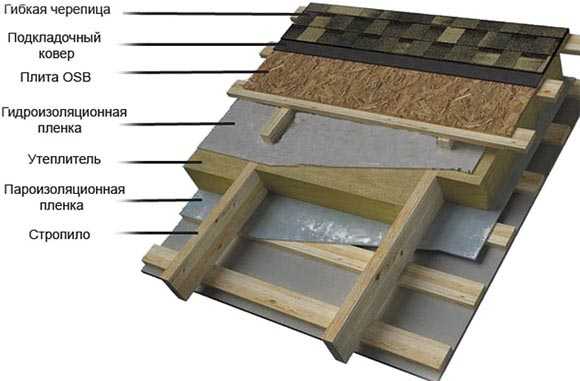

Когда все детали уже собраны и выполняется непосредственно монтаж гибкой черепицы инструкция требует соблюдения следующего ряда правил при работе:

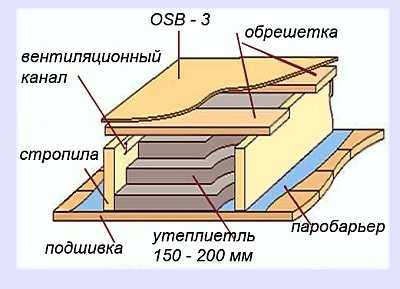

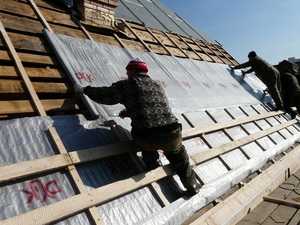

Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.

Укладка гибкой черепицы

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Рекомендуемая инструкция по монтажу гибкой черепицы:

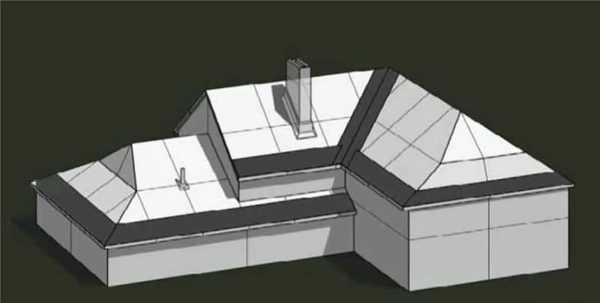

Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:

— карниз;
— фронтонный свес ;
— ендовы;
— конек;
— места излома кровельного ската.

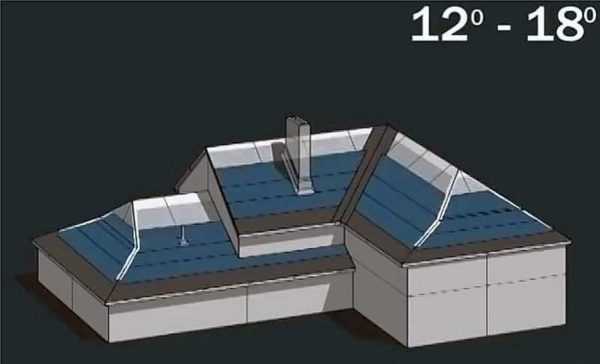

При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров. Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.

Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.

Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.

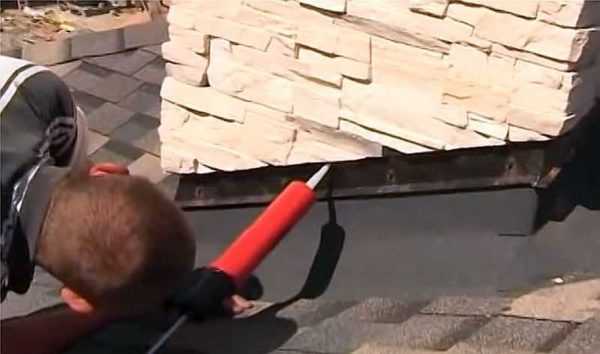

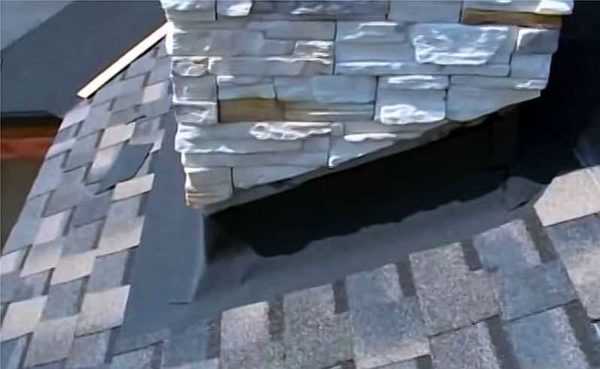

Более сложной является работа с дымоходом. В месте его прилегания к кровле должны быть прибиты три треугольные рейки, расположенные под прямым углом к трубе. Затем вокруг дымохода укладывается подкладочный ковер, который соединяется внахлест и обрабатывается все той же мастикой (прочитайте также: «Битумная черепица: монтаж своими руками — нормы крепления «).

Монтаж гибкой черепицы, детально на видео:

Источники: http://vseokrovle.com/mjagkaja/118-montazh-gibkoj-cherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/montazh-i-ukladka-gibkoj-cherepicy.html, http://kryshadoma.com/myagkaya-gibkaya-krovlya/gibkaya-cherepitsa-tekhnologiya-montazha.html

krovlya-mp.ru

10 частых ошибок при монтаже крыши из мягкой черепицы

Монтаж мягкой битумной черепицы необходимо проводить в соответствии с инструкцией производителя.

Невнимательное изучение технической документации, ошибки при выборе материалов для кровельного пирога, спешка и желание сэкономить приводят к различным проблемам, среди которых: протечки, визуальные дефекты, сокращение срока службы покрытия.

Знание самых распространенных ошибок позволит избежать непредвиденных ситуаций и серьезных затрат на срочный ремонт.

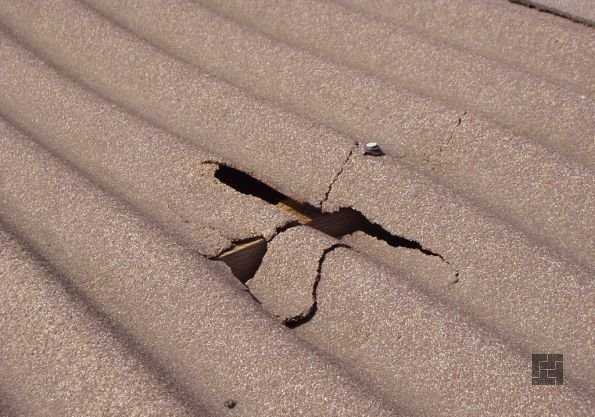

Использование влажных пиломатериалов. В процессе эксплуатации дома, доска, используемая для обрешетки, высыхает и деформируется. Скат становится неровным, это приводит к отклеиванию гонтов, затеканию воды, снижению устойчивости к ветровым нагрузкам. Для устройства обрешетки нужно использовать обрезную доску хвойных пород с влажностью не более 20%.
Укладка OSB без зазоров. Это приводит к деформации мягкой черепицы в местах стыковки OSB листов и образованию возвышений, портящих внешний вид кровли. Компенсационные зазоры препятствуют давлению листов друг на друга при повышении температуры или увеличении влажности. В инструкции по монтажу сказано: «между листами OSB нужно оставлять зазор 2-3 мм».
Неправильное хранение подкладочного ковра. На материале образуются загибы и складки, вмятины и заломы. В результате уложенный подкладочный ковер теряет идеальную геометрию поверхности. Монтаж мягкой черепицы становится более сложным, подобрать рисунок становится тяжелее, на поверхности готовой кровли образуются волны. Храниться подкладочный ковер должен в вертикальном положении при нормальной влажности и температуре не выше +30ºС.
Укладка подкладочного ковра при низкой температуре. При повышении температуры происходит естественное изменение линейных размеров листов OSB. Это приводит к образованию волн на кровле из гибкой черепицы. Дефект больше косметический и со временем может пройти. Но стоит ли рисковать? Производители рекомендуют укладывать подкладочный ковёр при температуре не ниже +5ºС.
Ошибка в подборе материала: толстый ковер, тонкая черепица. Такое сочетание «проявляет» все недочёты и огрехи в монтаже основания и подкладочного ковра. Появляются неровности, волны, в результате снижается устойчивость покрытия к ветру и механическим нагрузкам. Лучше использовать мягкую черепицу и ковер одного производителя, при этом, толщина черепицы должна быть больше.
Ошибки при монтаже ветровых планок. Эти доборные элементы обеспечивают герметичное соединение кровли и фронтонов здания. Неправильный монтаж приводит к затеканию воды под черепицу и в кровельный пирог. Фронтонные планки начинают укладывать от карниза, делая нахлест между соседними элементами не менее 5 см. Прибивают планки кровельными гвоздями в шахматном порядке.
Использование для крепления меньшего количества гвоздей или гвоздей без насечек. Экономия на крепежных элементах или использование не предназначенных для фиксации кровли гвоздей приводит к уменьшению надежности кровли. Гонты в этом случае легко срываются сильным ветром. Для монтажа мягкой черепицы используются кровельные гвозди с насечками, длиной 25-30 мм с широкой шляпкой. На один гонт 4 — 6 гвоздей (в зависимости от угла наклона крыши).
Монтаж без использования разметки. Укладка гонтов «на глаз» приводит к формированию кривого рисунка. Разметка играет роль направляющих, горизонтальные линии наносят с помощью строительной шнурки или используют натянутую веревку.
Использование гонтов только из одной пачки. Это приводит к формированию «эффекта зебры», что негативно скажется на внешнем виде кровли. Производители рекомендуют брать по одному гонту из 5-6 разных пачек, чтобы избежать разбежки в цвете.
Монтаж в жаркую погоду. При температуре более +25ºС битум в составе гибкой черепицы размягчается. Это затрудняет передвижение по уже смонтированной черепице, возникает риск повреждения гонтов обувью. Кровельные работы лучше проводить при температуре +5 — +20ºС в сухую погоду.

roof-project.com

Мягкая черепица — технология укладки, достаточно подробная инструкция, смотрите на фото и видео

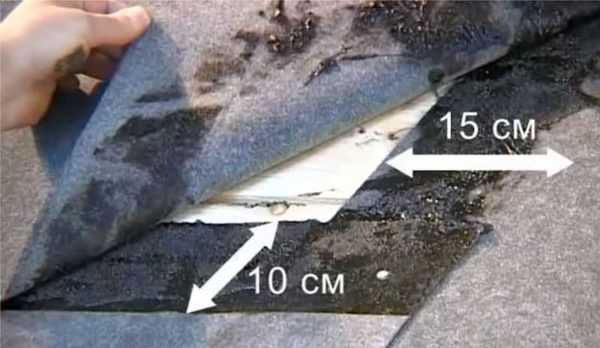

При возведении новой черепичной крыши, покрытие кладется ступенями в 6 рядов. Существенно упрощает работу использование особых отметок, нанесенных производителями на подкладном ковре. При отсутствии таковых для выкладывания красивого геометрического узора из черепицы придется начертить разметку самостоятельно.

Начинается монтаж с карниза, поверх свесов должны быть закреплены специальные планки. Первый ряд создается из гонтовой стартовой полосы – она поставляется на рынок производителями в качестве дополнения к кровельным материалам. Если вы не приобрели ее заранее, то можно обойтись и обычным покрытием, при этом первый лепесток подрезается на 15,5 см и крепится в левом нижнем углу крыши, остальные кладутся внахлест (не менее 18,5 см) до тех пор, пока не закроется полностью карнизный свес.

Если крыша оборудована капельниками, то гонты в первом ряду крепятся с выступом в 1,3 см, то есть они должны слегка свисать над карнизом или фронтоном, если таковых не имеется, то выступ увеличивается до 1,9 см.

Если вы используете в работе материалы американской марки Hallmark или Independens, то до того, как укладывать мягкую черепицу, следует запомнить, что монтаж первого ряда выполняется аналогично стартовому — снизу слева (детальнее: «Монтаж мягкой черепицы — необходимые материалы»). Черепица этой серии визуально выполнена как прямоугольные лепестки, поэтому для создания безупречного дизайна она кладется с диагональным сдвигом по горизонтали. Что касается шести рядной технологии, то работы начинаются, как уже было продемонстрировано ранее, от края кровельной конструкции, а по центру.

Во втором ряду ширина первого листа уменьшается на 15,5 см, все последующие гонты крепятся без изменения. В третьем ряду этот же гонт укорачивается уже на 30,5 см, далее крепятся остальные элементы. Рекомендуется на глаз проследить за образованием диагонали, а не концентрироваться только на измерениях. Далее первые гонты последующих рядов, включая шестой, обрезаются на 46, 61,5 и 76 см соответственно. В седьмом ряду кладутся цельные элементы, затем процедура повторяется через каждые шесть рядов.

Выполнение укладки гонтов поверх планок примыкания и конька

На поверхность крыши выходит множество выступающих элементов, например, трубы или воздухоотводы, поэтому укладка мягкой черепицы в этих местах выполняется к специальным угловым планкам примыкания, то есть, сначала крепятся планки на клей с последующим прибиванием гвоздей, а затем к ним уже монтируются кровельные листы.

Вокруг конька оборудуется конструкция из черепицы для выполнения подобных работ от CertainTeed – она сгибается в уже готовых надрезах и рассоединяется на несколько компонентов. Размер стандартного конькового гонта — 30,5 кв. см, поэтому 1 упаковка, рассчитана на 9,14 м поверхности конька и ребер.

Чтобы предотвратить образование трещин на сгибах коньковой черепицы, можно нагреть ее при помощи строительного фена. Ни в коем случае не пользуйтесь газовой горелкой для кровли. При работе с ребрами кровли сложной конструкции установка коньковых элементов выполняется к нижнему краю ребра.

Как укладывать мягкую черепицу, смотрите на видео:

Ниже представлено краткое описание технологии, которая наглядно демонстрирует, как класть мягкую кровлю, не зависимо от типа крыши.

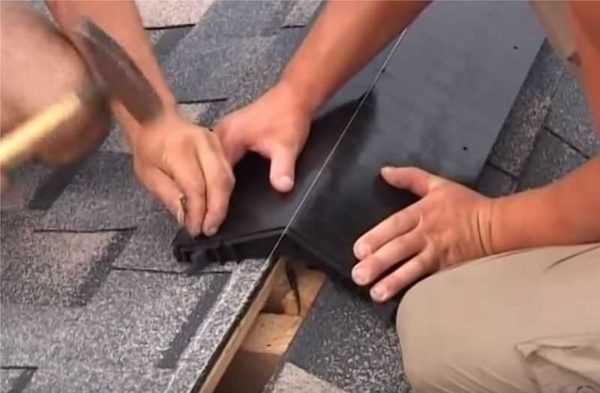

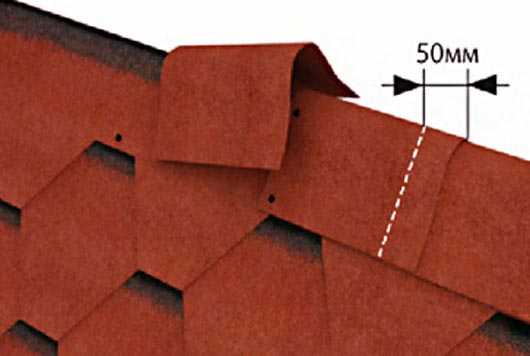

Изначально первый коньковый гонт укорачивается на 12,5 см и фиксируется на два гвоздя, расположенных напротив друг друга с отступом от краев по 2 см. Оптимальная длина крепежей – не менее 3 см, только так гарантируется качественное крепление кровельного настила.
Далее выполняется укладка остальных коньковых гонтов с учетом минимального нахлеста.

Для того чтобы застройщикам было удобно работать с материалом, производители коньковые гонты сверху помечают так, чтобы при монтаже они легко отцентровывались по линии ребра. Помимо этого, все коньковые гонты имеют отметку для правильного выполнения нахлеста, то есть с отступом 18,5 см от каждого края.

Самостоятельная укладка мягкой кровли – инструкция предлагает только основные этапы, должна проводиться предельно внимательно с соблюдением дополнительных параметров. Неопытным строителям, а также тем, кто боится высоты, рекомендуется воспользоваться услугами профессиональных кровельщиков. Для правильного расчета стоимости выполнения монтажа битумного кровельного покрытия сторонними лицами важно определить уровень сложности выполнения работы, а также учесть то, какая технология укладки мягкой черепицы ими будет использоваться (советуем прочитать: «Битумная черепица: технология укладки, установка и монтаж»).

У каждой строительной компании или бригады есть собственные расценки на устройство обрешетки, настил подкладного пирога, дополнительную обработку и защиту кровельных элементов. Не стоит надеяться на тех застройщиков, которые предлагают самую низкую стоимость – ведь технология монтажа, описанная ранее, требует высокого качества работ.

kryshadoma.com

Правильный монтаж гибкой черепицы — советы профессионала | Своими руками

Гибкая черепица может прослужить более века, если соблюдать правила её монтажа. И правила эти достаточно просты, чтобы следовать им даже дилетанту от строительства.

Изобретение гибкой черепицы приписывают переселенцам из Европы в США. Скучая по ярким черепичным крышам, они придумали красить пропитанные битумом куски картона в разные цвета.

За более чем 100 лет технология изготовления такого покрытия заметно продвинулась: вместо картона используют неподдающийся гниению и коррозии стеклохолст, битум применяют улучшенный, а сверху материал покрывают, как каменным щитом, яркой базальтовой крошкой.

Возможность сделать кровлю яркой и особенной с помощью гибкой черепицы всё чаще привлекает и россиян.

Такое покрытие не только эстетично, но и одно из самых надёжных и долговечных. Некоторые отечественные производители дают гарантию на многослойную гибкую черепицу более 60 лет. Специалисты утверждают, что она может прослужить и более века. Для этого надо просто соблюдать правила монтажа и ознакомиться с некоторыми особенностями её укладки.

НА СТАДИИ МОНТАЖА СПЛОШНОГО ОСНОВАНИЯ НАДО ПРОКОНТРОЛИРОВАТЬ НАЛИЧИЕ ЗАЗОРА 3-5 ММ МЕЖДУ ПЛИТАМИ СПЛОШНОГО ОСНОВАНИЯ КРОВЛИ.

Ссылка по теме: Укладка битумной черепицы своими руками: видео и фото

Как избежать типичных ошибок при укладке гибкой черепицы

К устройству кровли с гибкой черепицей необходимо подходить комплексно. К её преждевременному выходу из строя могут привести ошибки при устройстве одного из слоев кровельного пирога, их неправильное сочетание или монтаж. Остановимся подробно на ошибках, связанных с монтажом кровельного покрытия.

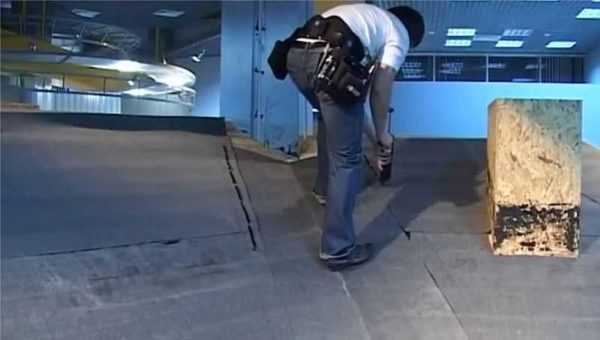

Зазор между плитами сплошного основания

Как правило, для устройства сплошного основания кровли используют ОСП-3. При укладке этих плит необходимо выдерживать зазор между ними,

Деформация подкладочного ковра в результате линейного расширения сплошного основания, уложенного без зазора. иначе при повышении температуры воздуха плиты, увеличиваясь в размерах, будут упираться торцами друг в друга. Это может привести к деформации краёв листов, при которой их выпирает наружу. Через некоторое время вы обнаружите вздыбившиеся кровельные материалы.

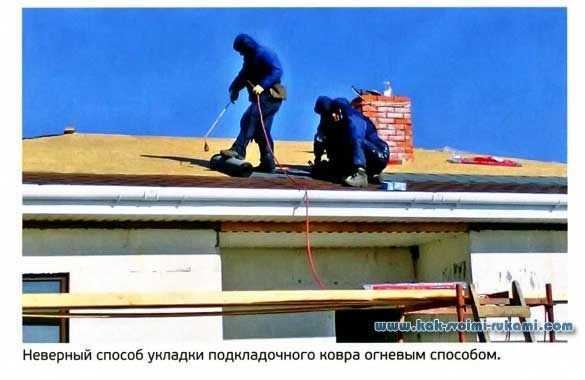

Неправильный монтаж подкладочного ковра

Наиболее распространённая ошибка – отсутствие самоклеящегося подкладочного ковра либо его устройство менее нормируемой величины. Самоклеящийся ковёр должен быть такой ширины, чтобы его проекция перекрывала карниз, наружную стену и полосу шириной не менее 60 см внутри помещения.

Зачем нужен именно самоклеящийся подкладочный ковёр на карнизах и ендовах? При обильном снегопаде или дожде вся влага устремляется вниз по ендовам и карнизам. А во время изменения температуры от плюсовой к минусовой (днём идёт дождь или тает снег, а ночью всё замерзает) на карнизах образуется дополнительная нагрузка в виде снеговых шапок и глыб льда.

КАРНИЗЫ И ЕНДОВЫ СЛЕДУЕТ НАДЁЖНО ЗАЩИЩАТЬ ОТ ПРОТЕЧЕК. ВАЖНО: ПОДКЛАДОЧНЫЙ КОВЁР НЕЛЬЗЯ СТЕЛИТЬ СПОСОБОМ НАПЛАВЛЕНИЯ.

Читайте также: Гибкая черепица для крыши – особенности монтажа, плюсы и минусы

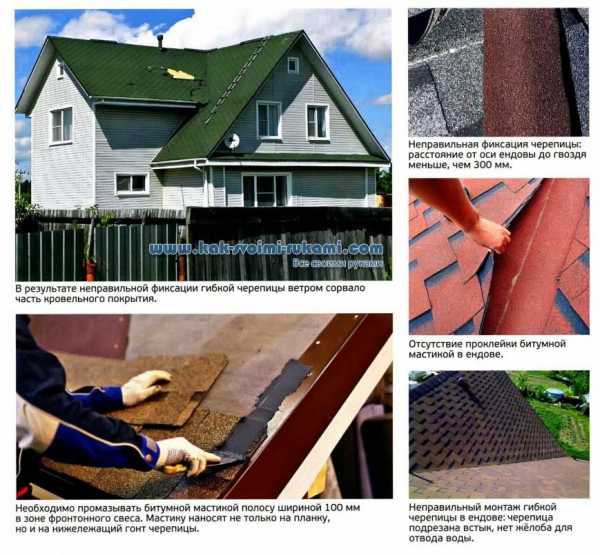

Неправильная фиксация гибкой черепицы

В инструкции производителя гибкой черепицы всегда можно найти информацию по креплению материала. Как правило, в них указывается количество крепежа в зависимости от вида нарезки и угла наклона крыши.

Необходимо соблюдать эти простые правила, иначе кровельный материал сорвёт с крыши ветром. Следует правильно выбирать крепёж: как правило, это специальные оцинкованные кровельные гвозди определённой длины, которую подбирают в зависимости от толщины гонта гибкой черепицы.

Чтобы избежать данных проблем необходимо соблюдать рекомендации по устройству кровельного покрытия из гибкой черепицы и использовать рекомендуемые материалы.

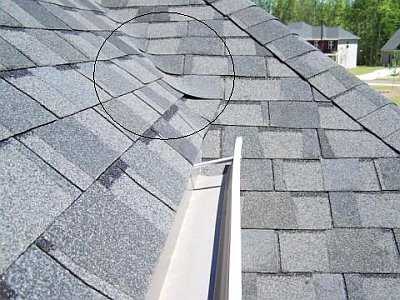

Неправильно уложенные плитки черепицы у фронтонной планки — нет отступа.

Карниз на фронтоне

Гибкую черепицу следует монтировать с отступом 15-20 мм от внутреннего перегиба фронтонной планки, а также обрезать верхние углы для отбоя воды и промазывать битумной мастикой для максимально эффективной защиты от косого дождя. В противном случае при сильном дожде вода с большой вероятностью будет попадать под гибкую черепицу.

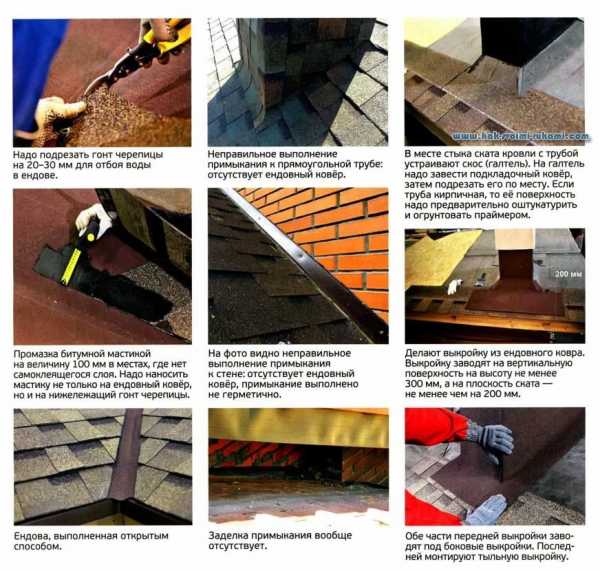

Неправильный узел ендовы

При выполнении ендовы открытым способом необходимо соблюдать очень важное правило: фиксировать гибкую черепицу следует на расстоянии не менее 300 мм от оси ендовы.

Необходимо обрезать верхние углы для отбоя воды и промазывать основание битумной мастикой. Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм.

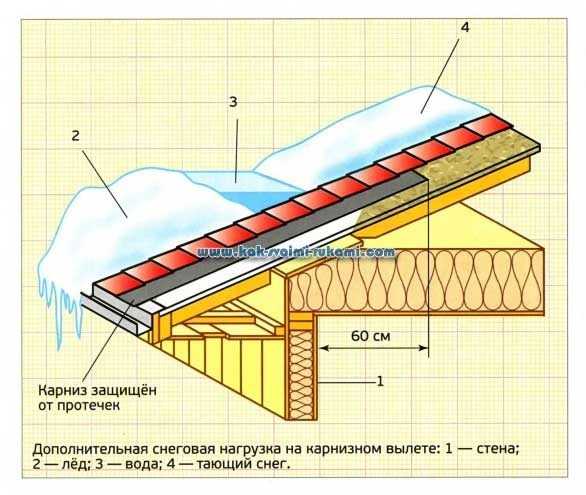

Ендова и карниз являются местами наибольшего скопления снега и льда, поэтому нужно особо внимательно относиться к этим узлам.

Чтобы избежать этих проблем, следует строго выполнять инструкции по монтажу. Если дом уже построен, то необходимо рассматривать каждый случай отдельно и учитывать угол наклона ендовы, её экспозицию и другие факторы. Кратко перечислим правильные этапы монтажа.

Примыкания

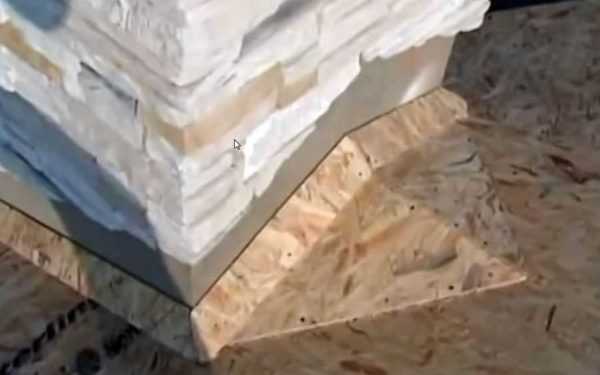

Наибольшее количество ошибок неопытные строители делают при выполнении примыкания кровли к вертикальной поверхности – стенке слухового окна или к квадратной дымовой трубе. Монтировать гибкую черепицу при этом надо в определённой последовательности. Нарушение технологии приводят к протечке.

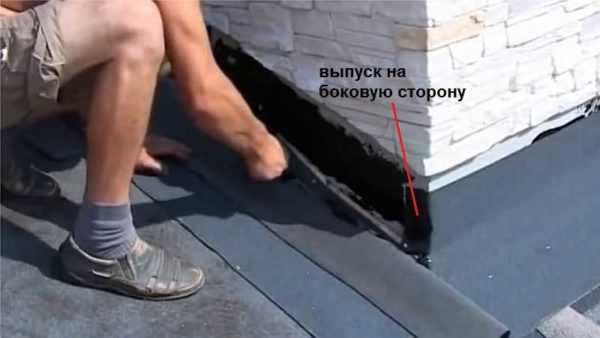

Герметизацию примыкания необходимо выполнять с помощью ендовного ковра, который приклеивают на битумную мастику и фиксируют металлической планкой.

Если в построенном доме примыкание сделано неправильно или оно отсутствует, то положение можно исправить. Для этого необходимо выполнить следующее. Как показывает статистика немецких специалистов, примерно 45% случаев преждевременного выхода кровли из строя происходит из-за некачественного монтажа. Мы рассмотрели лишь наиболее часто встречающиеся ошибки укладки кровельного материала. Устранить их возможно и в ситуации, когда дом уже возведён. Но в большинстве случаев это влечёт за собой демонтаж кровельных материалов, дополнительные затраты сил, времени и денег. Поэтому крайне важно соблюдать все нюансы именно на этапе строительных работ.

Производители кровельных материалов, которые заботятся о репутации своей продукции, заинтересованы в надёжности кровель заказчиков и поэтому стараются максимально снизить риск ошибок при работе строителей, создавая специальный сервис технической поддержки.

Ссылка по теме: Виды гибкой (битумной или мягкой) черепицы

Монтаж гибкой черепицы своими руками – правильно и нет

Отсутствие зазора между плитами.
Правильная укладка плит с зазором 3-5 мм и разбежкой швов.
Деформация подкладочного ковра в результате линейного расширения сплошного основания, уложенного без зазора.

Неправильная фиксация гибкой черепицы — количество крепежа меньше, чем нужно.
В результате использования неоцинкованных кровельных гвоздей, подвергшихся коррозии, черепицу сорвало ветром (на заднем плане).
Фиксация гибкой черепицы в соответствии с инструкцией по монтажу.
Неправильно уложенные плитки черепицы у фронтонной планки — нет отступа.

В результате неправильной фиксации гибкой черепицы ветром сорвало часть кровельного покрытия.
Необходимо промазывать битумной мастикой полосу шириной 100 мм в зоне фронтонного свеса. Мастику наносят не только на планку, но и на нижележащий гонт черепицы.
Неправильная фиксация черепицы: расстояние от оси ендовы до гвоздя меньше, чем 300 мм.
Отсутствие проклейки битумной мастикой в ендове.
Неправильный монтаж гибкой черепицы в ендове: черепица подрезана встык, нет жёлоба для отвода воды.

Надо подрезать гонт черепицы на 20-30 мм для отбоя воды в ендове.
Промазка битумной мастикой на величину 100 мм в местах, где нет самоклеящегося слоя. Надо наносить мастику не только на ендовный ковёр, но и на нижележащий гонт черепицы.
Ендова, выполненная открытым способом.
Неправильное выполнение примыкания к прямоугольной трубе: отсутствует ендовный ковёр.
На фото видно неправильное выполнение примыкания к стене: отсутствует ендовный ковёр, примыкание выполнено не герметично.
Заделка примыкания вообще отсутствует.
В месте стыка ската кровли с трубой устраивают скос (галтель). На галтель надо завести подкладочный ковёр, затем подрезать его по месту. Если труба кирпичная, то её поверхность надо предварительно оштукатурить и огрунтовать праймером.
Делают выкройку из ендовного ковра. Выкройку заводят на вертикальную поверхность на высоту не менее 300 мм, а на плоскость ската — не менее чем на 200 мм.
Обе части передней выкройки заводят под боковые выкройки. Последней монтируют тыльную выкройку.

Гибкая черепица, мягкая кровля, ответы на вопросы – видео

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Укладка битумной черепицы своими руками: видео и фото Монтаж битумной черепицы своими руками:…

Основание для гибкой черепицы своими руками Какое нужно основание под мягкую…

Где и как установить емкость для летнего душа своими руками Установка емкости для летнего душа…

Установка смягчителя воды своими руками Как устанавливают смягчители водыЕсли в…

Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как сделать монтаж тёплого пола…

Монтаж рольставней своими руками (фото) Как сделать монтаж рольставней (роллетной…

Как одному сделать монтаж подвесного потолка Монтаж подвесного потолка — дело…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Устройство кровли из мягкой черепицы, технология укладки своими руками, видео

В последнее десятилетие развитие строительных технологий происходит настолько быстро, что практически каждый год появляются новые типы кровельных материалов. Новшества сочетают в себе традиционные для кровли эстетические качества, надёжность, технологичность и доступность в цене. Одной из последних таких новинок является битумная черепица, которую ещё называют мягкой или гибкой.

Применение мягкой кровли

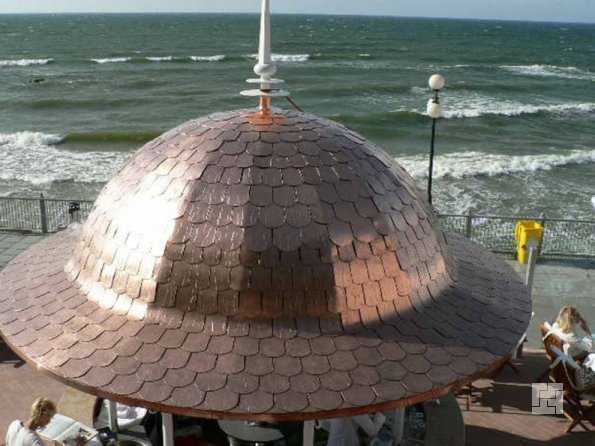

Мягкую кровлю применяют где угодно: от обычных частных домов до куполов луковичной формы. Так как её минимальный уклон составляет 12 градусов, то самым популярными местами использования являются конструкции и дома именно с необычными формами крыши.

Срок службы

Мягкая кровля имеет достаточно длительный срок эксплуатации по отношению к прочим покрытиям – от 15 до 50 лет. Но нужно учесть, что он зависит от условий использования.

Состав

Как и прочие битумные материалы, мягкая черепица состоит из целого ряда слоёв. Сама кровля изготавливается из масс битума, которыми пропитывают основание. Все элементы выкладывают в характерную для этого покрытия форму, которую впоследствии покрывают качественным красителем.

Битумная черепица бывает нескольких типов, отличающихся структурой и методом установки в зависимости от декоративного эффекта, которого стремятся достичь при монтаже.

В основе кровли — стеклоткань и стеклохолст. На обе стороны нанесён модифицированный или окислённый битум. На лицевую поверхность – каменная или цветная минеральная крошка, именно она придаёт материалу различные цветовые оттенки и защищает от погодных воздействий, продлевая срок эксплуатации. Кроме того, на эту поверхность наносят битумные клеевые пятна – именно к ним приклеиваются плитки внахлёст.

Нижняя сторона плиток покрыта кварцевым песком. Также возможен вариант, когда на край плитки наносится самоклеющийся модифицированный битум СБС.

На тех поверхностях, где нет возможности прикрепить плитку гвоздями, используется плитка-самоклейка.

Плюсы мягкой черепицы

Сплошная настилка каменных гранул обеспечивает высокую износостойкость;
Высокая непроницаемость, устойчивость к резким перепадам температур;
Гибкая черепица на 50% состоит из клеевых слоёв, которые обеспечивают лёгкий и прочный монтаж;
Мягкая битумная черепица отличается своими эстетическими качествами: насыщенным и стойким цветом и элегантной формой;
Лёгкий вес мягкой крыши не обязывает устанавливать дополнительную стропильную систему;
Штучные фрагменты кровли позволяют выполнять быстрый и простой ремонт отдельных элементов крыши;
Нелавиносходна.

Недостатки мягкой кровли

При установке не всегда возможно обеспечить герметичность и пароизоляцию слоёв – по этой причине водяной пар может проникать в утеплитель и там накапливаться;
При минусовой температуре влага, которая скопилась в слоях изоляции, замерзает и может оказывать давление на всю кровлю;
Со временем на гидроизоляционном покрытии, в силу климатических и прочих воздействий, образуются трещины, сквозь которые внутрь будет попадать вода. Подобные трещины настолько мелкие, что их очень трудно обнаружить.

Как установить гибкую черепицу своими руками?

Конструкция данной кровли состоит из нескольких элементов, которые укладываются поочередно, – такая совокупность слоёв называется «пирогом». Основание под слоями обязательно должно быть ровное и сухое. Кроме того, одним из самых важных условий для основания под данный вид кровли является возможность забивать в него гвозди или вкручивать саморезы. Именно поэтому на многих поверхностях перед установкой мягкой черепицы используют плиты ОСП, фанеру или доски.

Обустройство подобного покрытия всегда начинается с создания обрешётки, то есть деревянного каркаса, на который будут крепиться гвоздями или саморезами все слои гибкой черепицы. Вслед за каркасом устанавливают слой теплоизоляции и пароизоляции. Затем создаётся вентиляция подкровельного пространства – она необходима для того, чтобы не допустить условия повышенной влажности.

Обрешётка создаётся с шагом, который соответствует материалу основания. Торцы листов и досок в обязательном порядке должны упираться на стропила. Каждая отдельная доска должна перекрывать два пролёта стропила. Доски укладываются по направлению линии среза колец, благодаря чему предотвращается деформация основания.

Следующим шагом устанавливается подстилающий слой, который имеет самоклеющееся покрытие. Чтобы обеспечить здесь дополнительную прочность, используют кровельные гвозди. Капельники устанавливаются в шахматном порядке, сохраняя шаг в 150 мм. Фиксация покрытия в этом слое проходит за счёт битумной мастики.

После укладки основания подготавливают гонты – на них и монтируют саму черепицу. В большинстве случаев укладка идёт со смещением на половину гонта. В «джазовом» способе настила смещение идёт неравномерно – от 15 до 85 мм. Здесь также с целью крепежа применяют битумную мастику, а сама укладка начинается с нижнего ряда.

Как правильно устанавливать гибкую черепицу, смотрите на этом видео:

Как ухаживать за покрытиями из гибкой черепицы?

В первую очередь необходимо не забывать сметать с поверхности весь мелкий мусор и листья мягкой щёткой. Более крупный мусор, например, ветки, нужно устранять руками, чтобы не поцарапать верхний слой черепицы.
Кровле необходимо обеспечить свободный сток, постоянно устраняя мусор из водосточных желобов и воронок.
Убирать снег с мягкой черепицы нет необходимости, напротив – 10-20 сантиметров твёрдых атмосферных осадков выполняют защитную функцию для кровли. Если есть нужда в удалении льда или снега, никогда не используйте для этой цели острые предметы.
При малейших повреждениях фрагментов кровли необходимо как можно скорее проводить точечный ремонт, чтобы повреждения покрытия не стали ещё более серьёзными.

postroika.biz

свойства материала, укладка покрытия своими руками, правила ухода

Что такое мягкая кровля? Термин объединяет гибкие кровельные материалы. Для обустройства частных домов чаще применяют битумную черепицу, которую выпускают в штучном формате. Устройство кровли из мягкой черепицы, технология её укладки описана ниже, вполне возможно, осуществить своими руками. Для этого важно знать особенности материала и нюансы монтажа покрытия.

Что такое мягкая черепица

Как основу для производства мягкой черепицы используется стекловолокно либо полиэстер с добавлением резины и пропиткой битумом. У покрытия многослойная структура. Крошка из камня, покрывающая поверхность, делает её устойчивой к механическим воздействиям.

Модифицированные мягкие материалы с улучшенным составом очень долго служат. Обладают они и рядом других достоинств:

Отталкивают влагу.
Имеют широкую гамму оттенков.
Их поверхность поглощает звуки.
Они компактны по размеру и просты в транспортировке.

У них малый вес, за счёт чего их легче поднять на крышу и осуществить укладку своими руками. Мягкая черепица продаётся в небольших гибких листах. Края обычно фигурно оформлены. С тыльной стороны, для крепления к поверхности, у неё имеется клейкая полоса.

Нюансы укладки

По технологии монтажа материал отличается от привычных кровельных покрытий. Он предназначен для работы с крышами любой крутизны и геометрии. Ограничение ─ это угол наклона меньше 11,3°. Укладку не проводят при минусовых температурах.

Монтаж гонтов производят поштучно, укрепляя саморезами или кровельными гвоздями. Перед тем как осуществлять укладку гибкой черепицы, надо подготовить основание. Для его устройства необходима пароизоляционная мембрана. Она крепится к торцам и стропилам. Поверх неё кладут утеплитель с внешней стороны. Для его фиксации между стропил монтируют бруски.

Затем проводится монтаж обрешётки. На этом этапе необходимо предусмотреть отверстия для вентиляции, антенн, а также выкладывают дымоход. После этого приступают к устройству подкладочных материалов.

При работе понадобиться и битумно-полимерная мастика, разбавленная растворителем. Её не стоит наносить толстым слоем, чтобы не было подтёков и вздутия крыши. Расход гибкой черепицы стоит учитывать со стартовой полосой коньком и рёбрами кровли.

Подкладочный ковёр

Вместе с черепицей можно купить и подкладочные материалы. Обычно они бывают на полиэфирной основе с битумно-полимерным вяжущим. Сверху многие изделия покрыты полипропиленом и не скользят. Они сохраняют герметичность при монтаже в местах, где закрепляли гвозди.

Есть также ковры для подкладки без основания, в них сверху как защитный слой используют армирующую плёнку. Используют разновидность и с механической фиксацией, двухсторонней защитой и песчаной посыпкой.

Ковёр монтируют по всей поверхности крыши. На ендовах укладывают самоклеящийся готовый подкладочный материал. Его производят на основе полиэстера с посыпкой базальтовым гранулитом.

Ендовый ковёр подбирают под цвет черепицы. Его устройство проводят со смещением по горизонтали. Лучше делать это без нахлестов сплошной поверхностью, если такой вариант невозможен, то места соединения элементов надо тщательно промазать мастикой.

Применяют вместо него и металлическую полосу с покрытием против ржавчины. Закрепляется она гвоздями на расстоянии 2–3 см. Такая технология монтажа актуальна в регионах, где жаркий климат.

В остальных местах кровли лучше использовать изделия с механической фиксацией. Монтаж производят снизу вверх. Для защиты подкладки от протечек поверх неё кладут фронтонные планки. Их набивают на торце скатов крыши.

Какое основание должно быть под мягкую черепицу

Под мягкую черепицу на крыше нужно ровное и жёсткое основание, чтобы на него опирались гибкие гонты. Кровельный пирог включает сплошную обрешётку или разреженную с листами влагостойкой фанеры.

Для обрешётки также подойдут: плиты OSB -3, они прочны и при этом доступны по цене; шпунтованная или обрезная доска шириной не более 15 см.

При использовании фанеры важно, чтобы её швы приходились на стропила. Обрезные доски перед работой лучше рассортировать. Более тяжёлые можно применять у основания ската, а лёгкие наверху.

Укладывают обрешётку вразбежку, не допуская крестообразных соединений. Если настил монтируется в холодное время года, надо учитывать его тепловое расширение. И между плитами или листами фанеры оставляют зазор около 3 мм. Стыки досок располагают на опорах, фиксируя их гвоздями. При влажной древесине используют саморезы.

Настил сплошной фанеры по разреженной обрешётке очень надёжный вариант, он обеспечивает высокую несущую способность конструкции.

На поверхности не должно быть зазоров, углов или уступов, то есть она должна быть ровной. Важно, чтобы по высоте перепады на поверхности были не больше 2 мм. Обрешётку надо обработать огнеупорными средствами и препаратами против грибка.

Вентиляция для мягкой черепицы

Гибкая черепица не пропускает воду за счёт малого количества пор на поверхности. Но этот гидробарьер препятствует выходу испарений наружу.

Поэтому необходима вентиляция, чтобы конденсат не скапливался на деревянных стропилах и обрешётке. В итоге это приведёт к появлению грибка.

Система кровельной вентиляции включает в себя:

Продухи. Их оборудуют, чтобы обеспечить доступ воздуха в области карнизов и скатов. Можно закрыть их перфорированными софитами.
Зазор для вентиляции между кровлей и уложенным для пароизоляции утеплителем сверху.

Торцы скатов на крыше можно оставить незакрытыми сверху для вентиляции либо сделать отдушины, оборудовав их пластиком изнутри. Важно при обустройстве вентиляции не допустить образования воздушных мешков в пространстве под кровлей.

Монтаж гидроизоляции

Производители мягкой черепицы рекомендуют использовать дополнительный слой гидроизоляции перед укладкой изделия. Обычно производитель указывает материалы, из которых можно его оборудовать. Нежелательно использовать другие, так как несовместимость материалов может привести к вздутию кровли.

Технология предусматривает, что каждая полоса материала должна перекрывать другую на 10 см. При состыковке элементов в одном ряду их укладывают с нахлестом, затем это место промазывают битумной мастикой. Изоляцию закрепляют к основанию специальными кровельными гвоздями.

Когда сплошной ковёр настелен, монтируют водоотталкивающий слой:

на свесах;
в ендовах;
около кровельных примыканий;
изолируют и углы кровли и конёк.

Для ендов и свесов используют обычно битумно-полимерный материал. А края фронтонов, углы и конёк обрабатывают полосами рулонного Гидроизолятора.

Точно так же полосами оборудуют места, где кровля пересекается с коммуникациями и трубам, кровельные примыкания. Вокруг этих элементов и труб изоляцией перекрывают 20–30 см вертикальной поверхности, заводя материал за их стенки.

Для защиты слабых мест обрешётки от воды, крышу оборудуют планками из металла по периметру. Они же подходят и для декора кровли.

Элементы укладывают поверх подкладки на края свесов и фронтонов рёбрами так, чтобы они совпадали с линией абриса кровли. Крепятся планки гвоздями. При состыковке элементы кладут внахлёст на 5 см. На углах крыши фронтонные планки должны перекрывать карнизные.

Как устроить проходы для коммуникаций в мягкой черепице

В особом обустройстве нуждаются трубы, стояки коммуникации, вентиляционные отверстия крыши. Чтобы через эти места не попадала влага, их герметизируют. Для этого проходки перекрывают:

Резиновыми уплотнителями, которые подойдут для точек малого диаметра, например, отверстие под антенну.
Полимерными материалами. Их применяют в местах, где кровля пересекается вентиляцией, канализационными стояками.
Пластиковыми переходниками.

Полимерные материалы выпускаются специально для кровель. Закрепляют их гвоздями к сплошной обрешётке. Сверху уже укладывают черепицу, подрезая её вокруг прохода и фиксируя битумной мастикой.

Переходники из пластика для кровельной вентиляции могут быть в виде отдушин, коньков или приспособлений для карнизов с перфорацией.

Необходимые элементы возможно выкроить и из металлического листа или ендового ковра. Затем их надо обрезать и согнуть в нужных местах. На них уже монтируют гонты черепицы. В случае когда кровельный скат снизу примыкает к стене, в его конце устраивают ливневый отбойник из металла.

Трубы

Обустройство труб требует особого внимания ведь они пожароопасны. Один вариант герметизации дымохода осуществляется в несколько этапов. Из асбестоцементных плит вырезают необходимые по размеру детали. Они фиксируются на стенах трубы планкой, которую необходимо обработать антипиреном либо закрепляют плинтусом.

Теперь монтируют гонты, заводя их за планку. После этого необходимо вырезать нужные по размеру детали из ендового ковра. Их закрепляют клеем или мастикой, так чтобы они заходили на стенку примерно на 30 см.

И в завершении работ всю изоляцию закрепляют установкой металлического фартука. А соединения обрабатывают герметиком из силикона.

Второй способ изоляции дымохода проще и дешевле. Для обшивки трубы вырезают детали из оцинкованного металла. Только здесь вместо асбестоцементной защиты применяют простую штукатурку и обработку праймером.

Если труба находится поперёк ската кровли и её размеры превышают 50х50 см, за ней можно обустроить разжелобок. Это предотвратит скапливания снега.

Как укладывать гонты

Перед укладкой черепицы необходимо сделать разметку. Это линии помогающие выравнивать элементы по горизонтали и вертикали. Они особенно нужны на крышах со сложной геометрией. Между горизонтальными линиями должно умещаться 5 рядов. Поэтому расстояние между направляющими около 80 см.

Сначала укладывают карнизную планку. Это специальный элемент кровли, но есть она не у всех производителей. В таком случае из рядового гонта можно выкроить полосу просто обрезав лепестки. Стартовую полосу укладывают сверху карнизных планок выше их перегиба на 2 см. При использовании обычных гонтов снизу их промазывают мастикой там, где нет клеящегося слоя.

Укладку черепицы часто начинают снизу кровли. Нижнюю часть гонта закрепляют клеем к скату, затем крепят кровельными гвоздями. Их особенность ─ это широкие шляпки, которые не повреждают покрытие. Укладывать черепицу надо перевязкой, то есть со смешением рядов в 50 см. Первый ряд можно монтировать и с середины ската. От центральной полосы делают отступ 1–2 см и проводят укладку.

Второй ряд также кладут с середины, смещая его по горизонтали на половину лепестка. Ориентируются на черепицу предыдущего ряда. Далее, монтаж делают в зависимости от формы нарезки элементов:

По диагонали.
Пирамидально.
Вертикальными полосами.

Важно, чтобы не было перекосов и шляпка гвоздя была параллельна поверхности обрешётки. Смещать гонт надо так, чтобы лепесток был над пазом ряда и закрывал точки крепления. Если на крайних гонтах нет клеящего вещества их смазывают мастикой, а по краям обрезают для отбоя воды.

Как устроить ендову

Такой материал, как гибкая черепица предполагает и обустройство конструкции ендовы. Работа начинается на менее крутом скате. На гидроизоляционную подкладку черепица наплавляется термофеном или фиксируется мастикой. Есть два варианта её формирования. В первом случае, когда разжелобок открыт, на скатах черепицу монтируют до её оси, переставая забивать гвозди за 30 см до неё.

Затем отбивают мелованным шнуром оси ендовы на скатах. Вдоль них черепица подрезается. Чтобы не нанести вред кровле под неё можно положить дощечку. Углы черепичин около ендовы обрезают для отбоя воды, потом тыльная сторона материала обрабатывается мастикой и приклеивается.

Второй способ предполагает закрытый разжелобок. Сначала черепицу укладывают на скат, где уклон меньше, закрепляя сверху гвоздями. При этом около 30 см её поверхности, должны разместиться на соседнем скате.

После этого обрабатывают второй скат, отбивая на нём линию с отступом в 3 см от оси. Разрезают материал вдоль неё. Углы также формируют для стока воды и обрезанные незакреплённые части приклеивают мастикой.

Устройство конька и уход за мягкой черепицей

Каналы вентиляции в обрешётки должны быть открытыми и между концами скатов оставляется зазор в 1 см. Чтобы декорировать конёк применяют карнизную черепицу. Её разделяют по перфорации. Затем укладывают с перегибом, чтобы короткая сторона шла параллельно коньку. Можно вырезать элементы и из рядовой черепицы. Их монтаж осуществляется так же.

Конёк оснащают аэратором из пластика, его можно декорировать специальной карнизной черепицей или обычной, нарезав её из гонтов.

Покупая мягкую черепицу, лучше брать её из одной партии, чтобы код и дата изготовления были одинаковыми на всей продукции. Потому что оттенки элементов могут немного отличаться.

Если температура, при которой укладывают черепицу менее +5 °C упаковку с материалом надо хранить в помещении до монтажа. При работе в таких условиях клеящийся слой прогревают строительным феном.

За мягкой кровлей необходим уход. Осенью и весной её желательно осматривать для выявления и устранения дефектов. Важно очищать от мусора воронки для стока воды, трубы и желоба.

При уборке с крыши мусора и листвы или снега не подойдут острые инструменты, так как они могут испортить покрытие. Лучше взять мягкую щётку или неострую лопату. При этом желательно оставлять тонкий слой снега на поверхности для защиты покрытия.

Эксплуатационные качества изделия высоки. Кровля из такого материала, как гибкая черепица, укладка своими руками, которой произведена правильно прослужит много лет.

bane.guru

Как укладывать мягкую черепицу

Кровля из битумной мягкой черепицы удобна в эксплуатации, долговечна и эстетична. Большой ее плюс в том, что вполне возможен самостоятельный монтаж. Технология не самая сложная, вес фрагмента небольшой, крепится на клеевую основу, дополнительно фиксируются кровельными гвоздями. Так что монтаж мягкой черепицы своими руками можно сделать даже в одиночку.

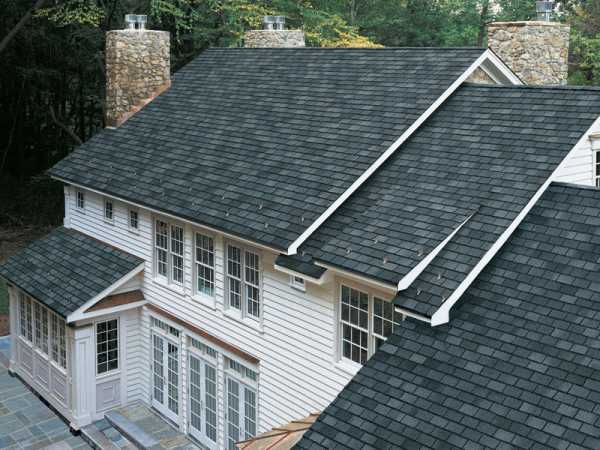

Гибкая битумная черепица может использоваться на крышах любой формы

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

по стропилам набивается гидроизоляция;
на нее — бруски толщиной не менее 30 мм;
сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или мансарда от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Гидроизоляционная мембрана настилается поверх стропильных ног

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей будет холодный чердак, желательно использование двухслойной гидроизоляционной мембраны. По прочности она намного лучше однослойных, а по цене лишь немного дороже.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из обрезной доски толщиной 30 мм

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

ОСП 3;
влагостойкую фанеру;
шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Чаще всего настил под мягкую черепицу делают из ОСП

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Толщина обрешетки и настила

Еще один момент касается устройства настила под мягкую черепицу вокруг трубы дымохода. При кирпичной трубе, ширина которой более 50 см, за ней делают разжелобок (на фото). Эта конструкция, напоминающая мини-кровлю. Она разделяет дождевые потоки, они скатываются по сторонам от трубы, не затекая в подкровельное пространство.

Разжелобок, который устанавливают за широкой кирпичной трубой

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Устройство кровли из наплавляемых материалов описано тут.

Технология настила кровли из мягкой черепицы

При покупке, вас, скорее всего, снабдят инструкцией, к которой монтаж мягкой черепицы будет расписан пошагово и подробно, с указанием всех точных размеров, которые требует именно этот производитель. Этих рекомендаций и стоит придерживаться. Однако, предварительно с порядком работ и их объемами познакомиться стоит загодя — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.

Сразу скажем, что обращаться с мягкой черепицей при укладке надо осторожно — она не любит, если ее перегибают. Поэтому старайтесь без необходимости не сгибать и не сминать гонты (это один фрагмент, состоящий из видимой и монтажной части).

Усиление свеса

Первой устанавливается капельная планка. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие более дорогое, но и более надежное. Цвет подбирают близкий к окрасу битумной черепицы.

Капельную планку устанавливают вдоль свесов кровли

Задача капельной планки — защищать обрешетку, срезы стропил и настила от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес. Крепится гвоздями из оцинковки (нержавейки), которые забиваются в шахматном порядке (один ближе к сгибу, второй почти у края). Шаг установки крепежа — 20-25 см.

Планки соединяются внахлест

Продается капельная планка двухметровыми кусками. Уложив первый элемент, второй крепят с перехлестом не менее 3 см. При желании, зазор можно закрыть: промазать стык битумной мастикой, заполнить герметиком. На этом же этапе монтируется водосливная система, во всяком случае прибиваются крюки, которые будут удерживать водосточные желоба.

Укладка гидроизоляционного ковра

Независимо от угла кровли, в ендове и вдоль ската, обязательно укладывается гидроизоляционный подкладочный ковер. Его продают в рулонах метровой ширины. На нижнюю сторону нанесен клеящий состав, закрытый защитной пленкой или бумагой. Перед укладкой бумагу снимают, ендовный ковер приклеивают к настилу.

Независимо от уклона гидроизоляционный ковер укладывается вдоль свесов, в ендове и на коньке

Монтаж гидроизоляционного ковра начинается с укладки его в ендове. Раскатывают материал метровой ширины, распределив по 50 см с обоих сторон от места перегиба. Тут желательно обойтись без стыков, но, при необходимости, нахлест двух полотен должен быть не менее 15 см. Укладка идет снизу-вверх, место соединения дополнительно промазывается битумной мастикой, материал хорошо прижимается.

Стыки промазываются мастикой и не должны быть меньше 10-15 см

Далее гидроизоляционный ковер под гибкую черепицу укладывается вдоль карнизного свеса. Минимальная ширина ковра на карнизном свесе — величина самого свеса, плюс 60 см. Нижний край располагается поверх капельника, может на несколько сантиметров загибаться вниз. Сначала ковер раскатывают, если необходимо — подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку. Дополнительно фиксируют по краям гвоздями из нержавейки или оцинковки с большой плоской шляпкой (шаг 20-25 см).

Как определить ширину ковра вдоль карнизного свеса

В местах горизонтального стыка нахлест двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал обжимается.

Подкладочный ковер

Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах метровой ширины, тыльная сторона покрыта клеящим составом. Способ укладки зависит от уклона кровли и от профиля выбранной битумной черепицы.

Если уклон кровли из мягкой черепицы составляет от 12° до 18°, подкладочный ковер укладывается по всей площади кровли. Монтаж начинается снизу, от уложенного гидроизоляционного ковра. Перехлест полотнищ составляет 15-20 см. Стыки дополнительно промазывается битумной мастикой, верхний край фиксируется гвоздями (оцинковка или нержавейка) с плоской шляпкой.
При малом уклоне ската подкладочный ковер сплошной
При уклоне кровли более 18°, подкладочный ковер укладывается только в местах перегиба кровли. В районе конька, ребер, изломов ската расстилается целый рулон метровой ширины, распределяя материал по 50 см от линии перегиба. Вдоль фронтонов и примыканий к стенам используется разрезанный пополам рулон — полоса шириной 50 см.
При уклоне больше 18° ковер раскатывают только в местах перегиба кровли

При использовании битумной черепицы с разрезами (типа Джаз, Трио, Бобровый хвост), вне зависимости от уклона, подкладочный ковер расстилается на всей поверхности кровли.

Как подрезать ковер на кровле

Монтаж подкладочного ковра часто требует подреза. Делают это при помощи остро отточенного ножа. Чтобы при раскрое не повредить расположенный ниже материал, подкладывают обрезок фанеры или ОСП.

Фронтонная (торцевая) планка

На боковых срезах свесов монтируются фронтонные планки. Это полосы металла, согнутые в виде буквы «Г», по линии сгиба которых идет небольшой выступ. Они закрывают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра, фиксируется гвоздями (нержавейка или оцинковка) в шахматном порядке с шагом 15 см.

Монтаж фронтонной планки

Эти планки также идут кусками по 2 м, укладываются с нахлестом не менее 3 см.

Разметка ската

Чтобы монтаж мягкой черепицы был простым, на подкладочный ковер или настил наносится разметка в виде сетки. Делают это при помощи малярного шнура. Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, в вертикальном — через метр (длина одного гонта гибкой черепицы). Эта разметка делают проще укладку — по ней ровняют края, проще отслеживать расстояния.

Чтобы монтаж мягкой черепицы был более легким, делают разметку в виде сетки

Ендовный ковер

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовный материал. Он немного шире, служит дополнительной гарантией отсутствия протечек. Не снимая защитной пленки с нижней стороны, его укладывают, подрезают внизу в районе свеса, отмечают границы. Отступив от отметки 4-5 см, наносится специальная мастика повышенной фиксации Фиксер. Она наносится из шприца, валиком, затем шпателем растирается в полосу, шириной около 10 см.

Наносится мастика

На мастику раскладывается ендовный ковер, складки разглаживаются, края прижимаются. Отступив от края на 3 см, он фиксируется гвоздями с шагом 20 см.

Примыкание к кирпичной трубе

Для обхода труб и выходов вентиляции делают выкройки из ендовного ковра или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатуривается, обрабатывается праймером.

При использовании ендовного ковра, делается выкройка так, чтобы на трубу материал заходил не менее чем на 30 см, на кровле должно оставаться не менее 20 см.

Монтируется выкройка сначала на лицевой части трубы

Выкройка промазывается битумой мастикой, укладывается на место. первой устанавливается лицевая часть, затем правая и левая.

Передняя выкройка немного заводится на бока

Часть боковых элементов заворачивается на лицевую часть. Задняя стенка устанавливается в последнюю очередь. Ее части заходят на боковые.

При правильном монтаже на настиле вокруг трубы получается площадка, сплошняком застеленная ендовным ковром. Перед укладкой черепицы в этом месте, поверхность промазывается битумной мастикой.

Поверхность подкладного ковра промазывается битумной мастикой

Черепица с трех сторон заходит на уложенный ковер, не доходя до стенок трубы 8 см.

Вокруг трубы остается желоб из ендовного ковра шириной 8 см

Верхняя часть примыкания герметизируется при помощи металлической планки, которая крепится на дюбеля.

Крепление планки на тыльной стороне трубы

Все зазоры заполняются термостойким герметиком.

Все стыки проходят герметиком

Вывод круглых труб

Для прохода вентиляционных труб есть специальные проходные устройства. Они располагаются так, чтобы нижний край элемента заходил на черепицу не менее чем на 2 см.

Укладывают проходку на 2 см ниже края черепицы

Приложив проходной элемент к кровле, обводят его внутреннее отверстие. По нанесенному контуру в подложке выпиливают отверстие, в которое выводится круглая труба.

Тыльная часть юбки проходного элемента промазывается битумной мастикой, выставляется в нужное положение, дополнительно крепится по периметру гвоздями. При монтаже мягкой черепицы юбка проходки промазывается мастикой.

Юбку промазывают мастикой

Гонт подрезается как можно ближе к выступу проходки, зазор затем заполняется мастикой, которая покрывается специальной посыпкой, защищающей от ультрафиолета.

Стартовая полоса

Монтаж мягкой черепицы начинается с укладки стартовой полосы. Обычно это коньково-карнизная черепица или рядовая с обрезанными лепестками. Первый элемент укладывается на один из краев ската, краем заходя на фронтонную планку. Нижний край стартовой полосы укладывается на капельник, отступив от его сгиба 1,5 см.

Разметка под стартовую полосу

Перед монтажом с тыльной части снимается защитная пленка, гонт выравнивается и укладывается. Каждая секция битумной черепицы крепится четырьмя гвоздями — по углам каждого фрагмента, отступив от края или линии перфорации 2-3 см.

Крепление стартовой полосы

Если в качестве стартовой полосы используется нарезка из рядовой черепицы, в некоторой ее части будет отсутствовать клейкий состав. В этих местах подложка промазывается битумной мастикой.

Монтаж мягкой рядовой черепицы

Есть гибкая черепица с нанесенной клеевой массой, защищенной пленкой, а есть состав, который не требует защитной пленки, хотя на крыше он тоже хорошо фиксирует элементы. При использовании материала первого вида, пленка снимается непосредственно перед монтажом.

Первый ряд мягкой битумной черепицы укладывают, отступив от стартовой полосы 10 мм

Перед укладкой битумной черепицы на кровлю, вскрывают несколько пачек — 5-6 штук. Кладку ведут из всех пачек одновременно, беря поочередно по одному гонту из каждой. В противном случае на крыше будут явно выраженные пятна, отличающиеся по цвету.

Первый гонт укладывается так, чтобы его край не доходил до края стартовой полосы на 1 см. Кроме клеевого состава, черепицу фиксируют еще и кровельными гвоздями. Количество крепежа зависит от угла ската:

При монтаже мягкой черепицы важно правильно вбивать гвозди. Шляпки должны прижиматься к гонту, но не прорывать его поверхность.

Оформление ендовы

При помощи малярного шнура в ендове намечают зону, в которую нельзя вбивать гвозди — это 30 см от середины ендовы. Затем отмечают границы желоба. Они могут быть от 5 до 15 см в обе стороны.

Верхний уголок, который повернут в сторону ендовы, подрезают

При укладке рядовой черепицы гвозди забиваются как можно ближе к линии, за пределами которой гвозди бить нельзя, а подрезается гонт пол линии укладки желоба. Чтобы вода не затекала под материал, верхний уголок черепицы подрезают наискосок, срезав около 4-5 см. Незакрепленный край черепицы смазывают битумной мастикой и фиксируют гвоздями.

Что должно получиться

Оформление фронтона

На боках ската черепицу обрезают так, чтобы до ребра (выступа) торцевой планки оставался 1 см. Верхний уголок гонта обрезается также, как и в ендове — наискосок кусочек в 4-5 см. Край черепицы промазывается мастикой. Полоса мастики — не менее 10 см. Затем фиксируется гвоздями, как и остальные элементы.

Черепицу на фронтоне обрезают, отступив 1 см от выступа фронтонной планки

Установка конька

Если настил в районе конька сделан сплошным, вдоль конька прорезают отверстие, которое не должно доходить до конца ребра 30 см. Битумная черепица укладывается до начала отверстия, после чего устанавливается специальный коньковый профиль с вентиляционными отверстиями.

Установка конька

Фиксируется он длинными кровельными гвоздями. На длинном коньке могут использоваться несколько элементов, они соединяются встык. Установленный металлический конек покрывается коньковой черепицей. С нее снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Монтаж мягкой черепицы на коньке идет навстречу преобладающим ветрам, один фрагмент заходит на другой на 3-5 см.

Монтаж коньковой мягкой черепицы

Коньковая черепица — это разделенная на три части коньково-карнизная. На ней нанесена перфорация, по ней и отрывается фрагмент (сначала согнуть, прижать сгиб, потом отрывать).

Такие же элементы можно нарезать с рядовой черепицы. Ее делят на три части, не обращая внимание на рисунок. У полученных черепичек срезают уголок — примерно на 2-3 см с каждой стороны. Середину фрагмента прогревают строительным феном с двух сторон, укладывают серединой на брусок и, аккуратно прижимая, перегибают.

Ребра и перегибы

Ребра закрываются коньковой черепицей. Вдоль перегиба на требуемом расстоянии малярным шнуром отбивается линия. По ней выравнивается край черепицы. Укладка гибкой черепицы на ребре идет снизу-вверх, каждый фрагмент приклеивается, затем отступив от верхнего края 2 см, фиксируется гвоздями — по два с каждой стороны. Следующий фрагмент заходит на уложенный на 3-5 см.

Оформление ребер кровли из мягкой черепицы

dekormyhome.ru

РубрикаРазное

Как крепится мягкая черепица – Монтаж мягкой черепицы своими руками, инструкция, фото, видео

Гибкая черепица инструкция по монтажу

Монтаж гибкой черепицы – подробная инструкция

Условия монтажа

Основание для кровельного покрытия

Подкладочный слой

Монтаж планок

Монтаж кровельного материала

Обустройство ендовы

Коньковое покрытие

Похожие новости

Технология монтажа гибкой черепицы

Общие условия

Уклон крыши

Основные этапы укладки мягкой черепицы

Основание, вентиляция

Особенности укладки подкладочного слоя

Защита «краев» крыши

Разметка под гибкую черепицу

Укладка рядов гибкой черепицы

Оформление «проблемных» мест

Гибкая черепица: технология монтажа крыши

Из чего состоит гибкая черепица?

Работы по подготовке укладки мягкой черепицы

Укладка гибкой черепицы

10 частых ошибок при монтаже крыши из мягкой черепицы

Мягкая черепица — технология укладки, достаточно подробная инструкция, смотрите на фото и видео

Выполнение укладки гонтов поверх планок примыкания и конька

Правильный монтаж гибкой черепицы — советы профессионала | Своими руками

Как избежать типичных ошибок при укладке гибкой черепицы

Зазор между плитами сплошного основания

Неправильный монтаж подкладочного ковра

Неправильная фиксация гибкой черепицы

Карниз на фронтоне

Неправильный узел ендовы

Примыкания

Монтаж гибкой черепицы своими руками – правильно и нет

Гибкая черепица, мягкая кровля, ответы на вопросы – видео

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах.

Будем друзьями!

Устройство кровли из мягкой черепицы, технология укладки своими руками, видео

Применение мягкой кровли

Срок службы

Состав

Плюсы мягкой черепицы

Недостатки мягкой кровли

Как установить гибкую черепицу своими руками?

Как ухаживать за покрытиями из гибкой черепицы?

свойства материала, укладка покрытия своими руками, правила ухода

Что такое мягкая черепица

Нюансы укладки

Подкладочный ковёр

Какое основание должно быть под мягкую черепицу

Вентиляция для мягкой черепицы

Монтаж гидроизоляции

Как устроить проходы для коммуникаций в мягкой черепице

Трубы

Как укладывать гонты

Как устроить ендову

Устройство конька и уход за мягкой черепицей

Как укладывать мягкую черепицу

Кровельный пирог для мягкой черепицы

Гидроизоляция

Обрешетка

Настил

Технология настила кровли из мягкой черепицы

Усиление свеса

Укладка гидроизоляционного ковра

Подкладочный ковер

Фронтонная (торцевая) планка

Разметка ската

Ендовный ковер

Примыкание к кирпичной трубе

Вывод круглых труб

Стартовая полоса

Монтаж мягкой рядовой черепицы

Оформление ендовы

Оформление фронтона
