Одноклавишный выключатель: схема, устройство + фото

Одноклавишный выключатель на сегодняшний день является коммутационным устройством, которое позволяет управлять освещением в доме. Он имеет простую конструкцию, которая рассчитана на выполнение двух операций. К операциям относятся размыкание и замыкание электрической цепи. Применять это устройство можно, если напряжение в сети не превышает 1000 Вольт. Устройство не обладает защитой от перегрузок или защитным отключением.

В своей конструкции он не имеет камер гашения и поэтому не предназначен для использования при больших токовых нагрузках. Одноклавишный выключатель света на сегодняшний день – это наиболее распространенный продукт на отечественном рынке. Среди всех выключателей это устройство имеет наиболее простую схему работы. В этой статье вы найдете информацию о принципе его работы и о том, как разобрать одноклавишный выключатель.

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

• Для наружной установки.
• Внутренние.
• Модульные.
• Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Принцип работы одноклавишного выключателя

Одноклавишный выключатель имеет достаточно простой принцип работы. Сейчас мы об этом поговорим. Для того чтобы вы лучше смогли понять принцип работы выключателя света вам необходимо ознакомится с рисунком, который мы для вас предоставили.

Как вы можете видеть, на нем изображен простейший принцип работы. Внутри его механизма находится простой подвижной контакт, который при нажатии будет принимать одно из двух положений. При этом подвижной контакт будет соединять либо разъединять цепь. На рисунке, который находится вверху, вашему вниманию предоставлена цепь в выключенном положении. Теперь можно рассмотреть цепь при включенном положении.

Здесь подвижной контакт будет замыкать цепь, и ток пройдет по проводу к лампе.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

1. Током может ударить только фаза.
2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

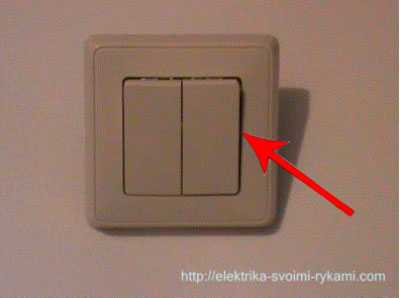

Устройство одноклавишного выключателя

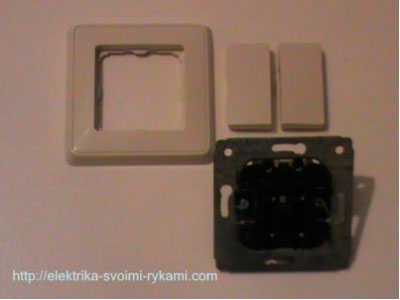

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

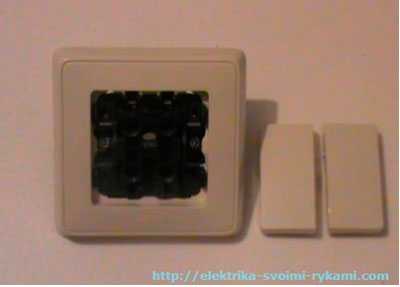

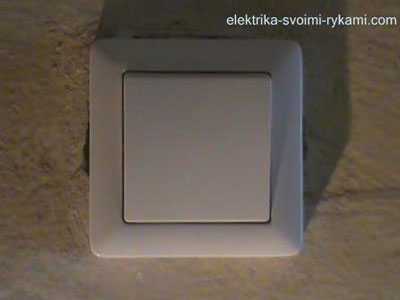

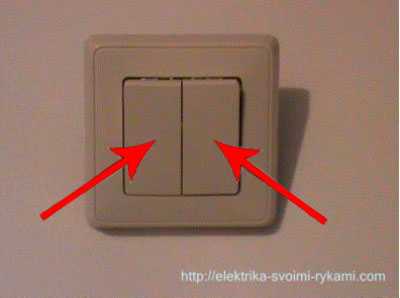

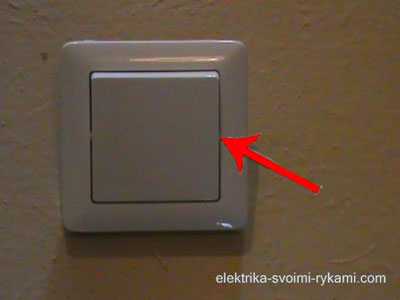

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

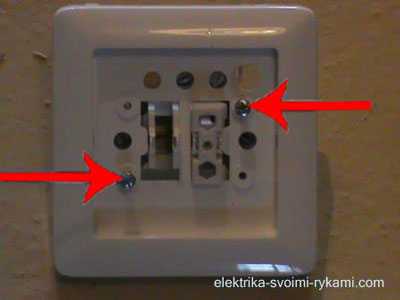

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

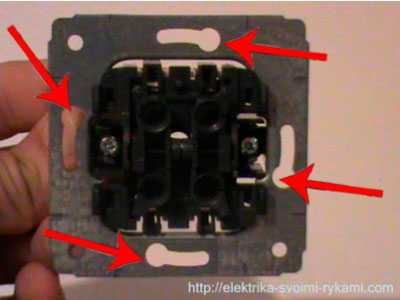

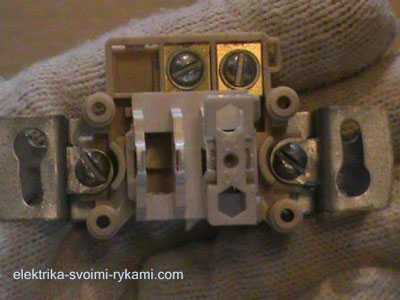

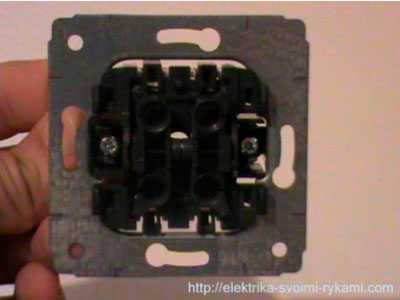

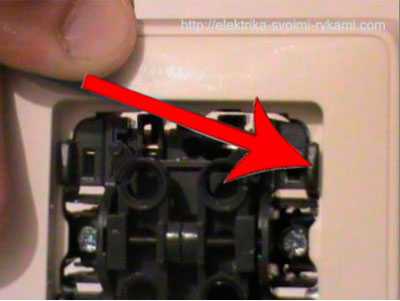

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

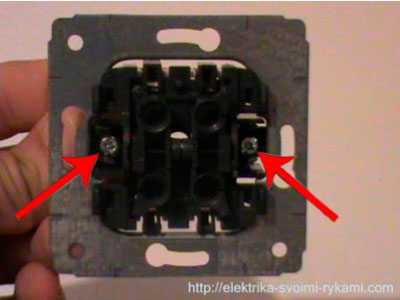

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

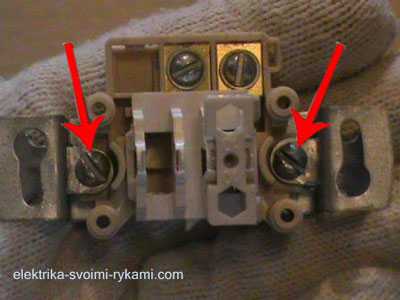

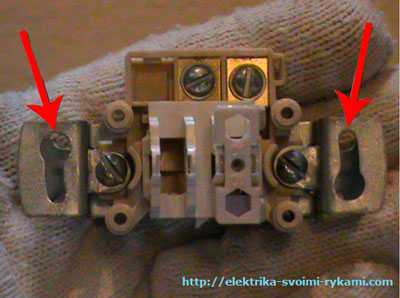

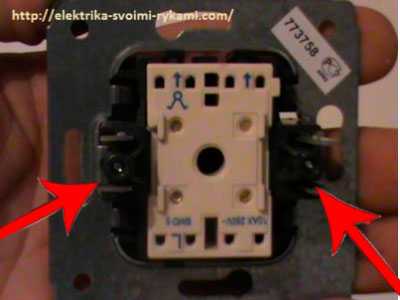

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

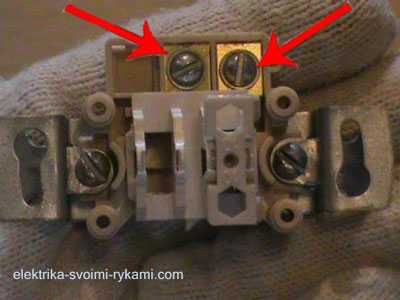

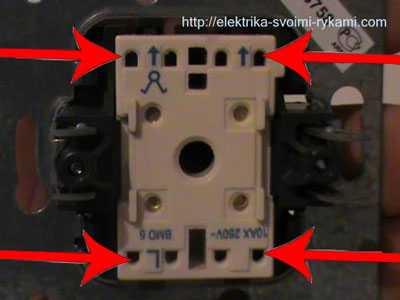

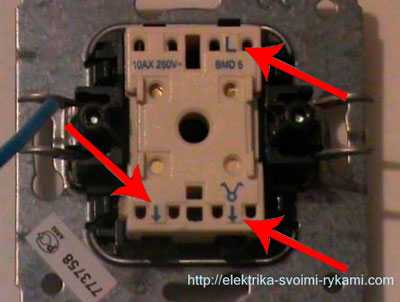

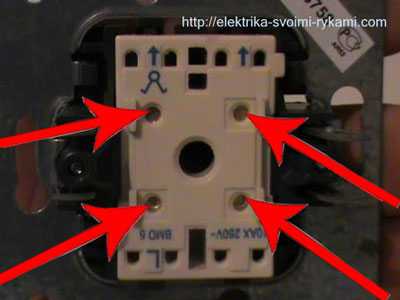

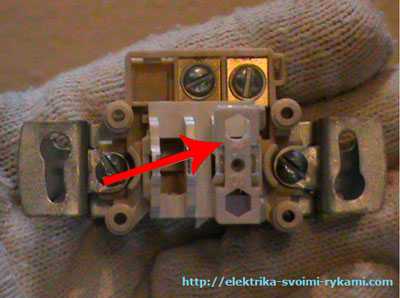

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Схема подключения одноклавишного выключателя

Вот вашему вниманию представлена схема одноклавишного выключателя.

Как видите, схема одноклавишного выключателя достаточно просто. Поэтому вам не составит труда с ней разобраться и выполнить правильное подключение этого устройства.

Рекомендуем прочесть: как подключить трехклавишный выключатель.

vse-elektrichestvo.ru

тип установки, крепление проводов и способ управления

При монтаже освещения используются различные виды выключателей, которые подбираются в зависимости от параметров осветительного оборудования и дизайна интерьера. Чтобы выбрать подходящую модель, надо знать какие бывают выключатели – в чем их различие по способу монтажа, подключению и принципу действия.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

В плане дизайна выключатели для скрытого монтажа более привлекательны, так как на стене видно только их лицевую часть.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

В случае крайней необходимости алюминиевые провода использовать все же можно, но для этого придется дополнительно купить специальную смазку, которой надо покрыть провода перед их фиксацией в зажимах.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Стандартные клавишные

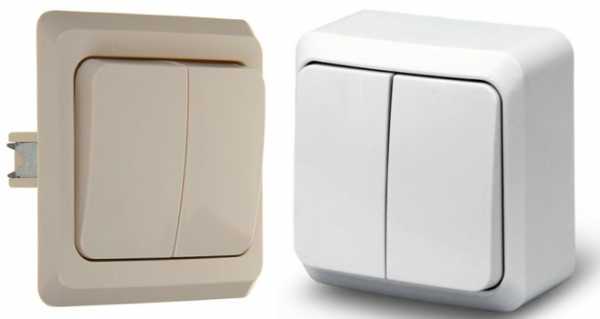

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

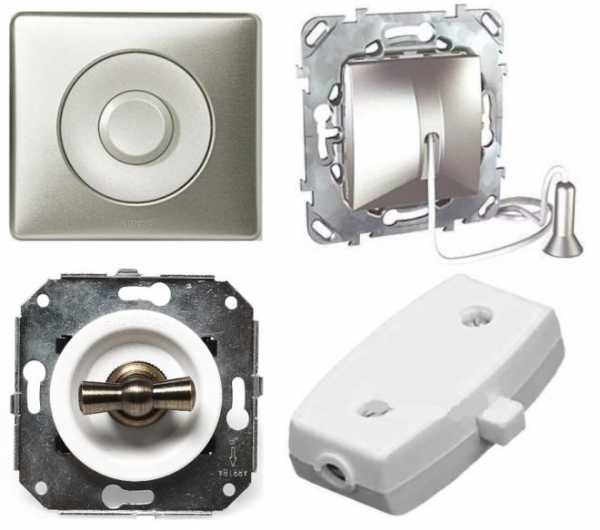

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Чаще всего такие устройства используются как дизайнерский ход, но они имеют и некоторые практические преимущества: их гораздо проще найти в темноте, а также к ним легче добраться ребенку.

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

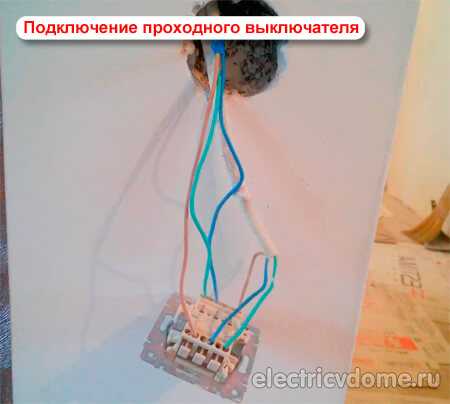

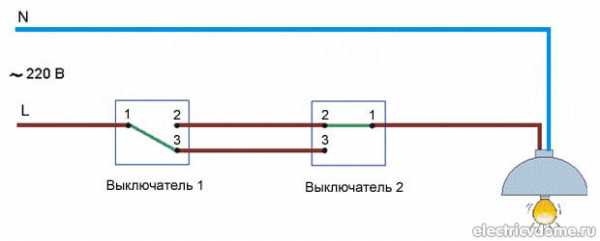

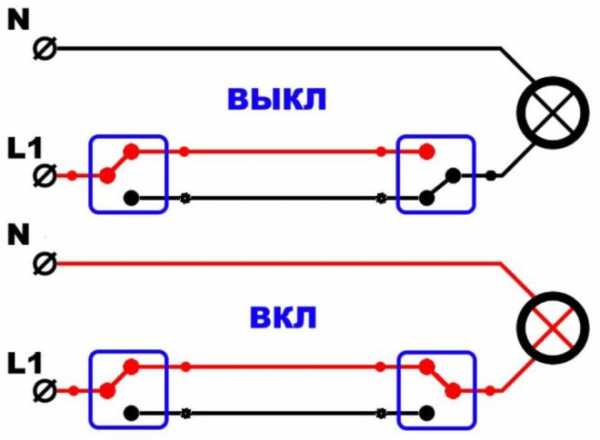

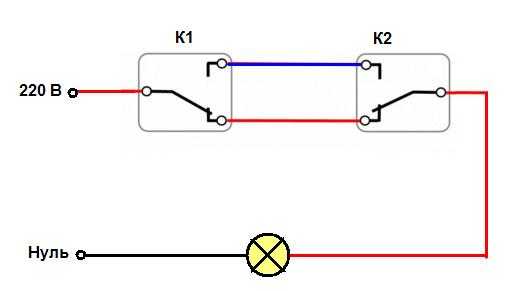

Выключатели проходные

По сути, это не выключатели, а двухпозиционные переключатели, которые замыкают одну либо вторую ветку электрической цепи. Основа их электросхемы – три контакта: один на входе и два на выходе – переключения замыкают входящий провод с одним из исходящих. Особенность их конструкции позволяет при использовании двух переключателей собрать схему, в которой один источник освещения будет включаться и выключаться из двух разных мест.

Внешне такие выключатели ничем не отличаются от стандартных клавишных, но есть одна особенность по способу включения.

Если обычные имеют строго обозначенные положения «вкл-выкл», то у проходных они могут постоянно меняться.

К примеру, есть два выключателя, клавиши обоих находятся в положении «вниз» и освещение выключено. Когда в первой точке переключить клавишу вверх, то свет включится. Затем надо выключить освещение во второй точке, для чего клавиша на ней тоже переключается (с нижнего положения на верхнее). Теперь чтобы включить свет в первой точке надо уже опустить клавишу в положение «вниз» и т.д.

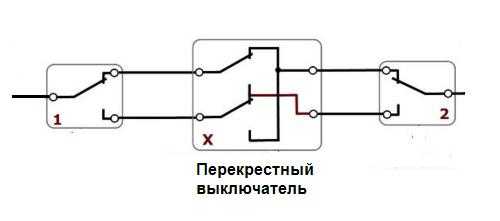

Перекрёстные (реверсивные)

Сделаны для использования в паре с проходными переключателями, в том случае, если надо включать освещение из трех и более мест. Схема такого переключателя представляет собой четыре контакта – по два на входе и выходе. В одном положении входящие контакты замкнуты с соответствующими по расположению исходящими (1 с 3, а 2 с 4), а при переключении они меняются местами (1 идет на 4, а 2 на 3).

Из схемы видно, что в случае необходимости перекрестный переключатель можно использовать в качестве обычного выключателя, но так как стоимость его несколько выше стандартной модели, то целесообразность такого решения будет под вопросом.

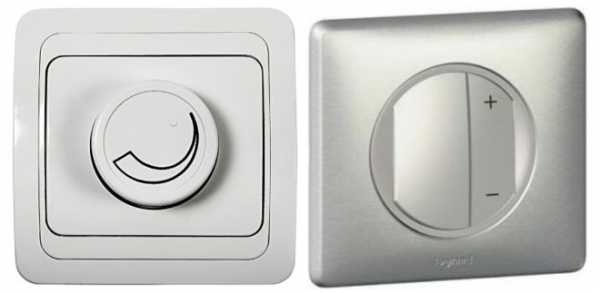

Выключатели-светорегуляторы (Диммеры)

Второе название таких выключателей происходит от английского слова dimmer, что переводится как затемнение и исчерпывающе характеризует возможности этого класса устройств – плавное изменение уровня освещенности от максимального до полного выключения.

По сути это резистор переменного сопротивления который устанавливается в электрическую цепь последовательно к нагрузке.

Пример работы таких выключателей мог видеть каждый посетитель кинотеатра – когда свет понемногу начинает гаснуть, значит сейчас начнется фильм и надо поскорее занимать места, если не успели этого сделать заранее.

В домашних условиях такие выключатели будут полезны для установки нужной интенсивности освещения, ведь, к примеру, для чтения и просмотра телевизора яркость нужна разная.

Также полезным такой регулятор будет если в семье есть маленький ребёнок, которого может испугать неожиданная смена освещения.

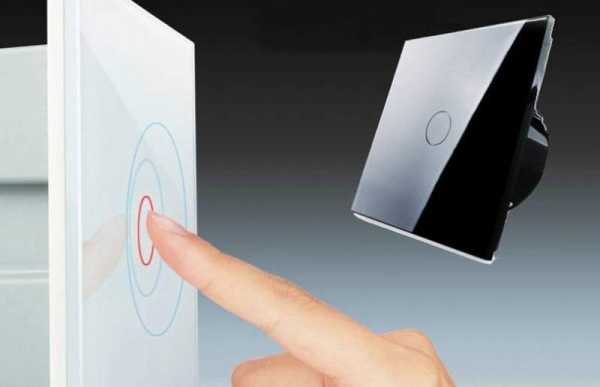

Сенсорные

Такие типы выключателей изготавливаются на основе двух принципиально различных схем. Изначально они использовали наличие у человеческого тела наличие определенной электрической емкости – в основе такого устройства применяется конденсаторная схема. После прикосновения к контакту емкость изменялась и подавался сигнал на включение или выключение освещения. Даже в первоначальном варианте такой выключатель света позволял плавно регулировать уровень освещенности – если просто дотронуться до контакта, то лампа выключался сразу, а если удерживать палец на контактной пластине то постепенно.

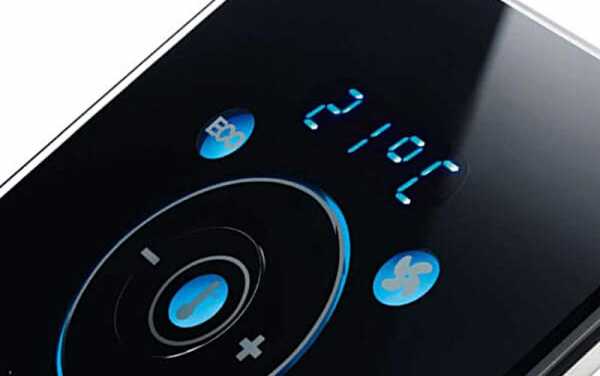

Современные устройства оснащаются миниатюрными дисплеями, наподобие экрана мобильного телефона, а управление происходит посредством микросхемы. Это позволяет добавлять в такие выключатели дополнительными функциями: таймер, подсветка и т.п.

Акустические

Интересное решение, позволяющая без дополнительных устройство включать и отключать освещение из любой части комнаты. От какого устройства есть как несомненное преимущество такие очевидные недостатки, из-за которых рекомендуется рассмотреть возможность установки его в паре с другим выключателем.

К минусам относятся самопроизвольное срабатывание, например, если открывать шампанское или просто похлопать ребенку за рассказанный стих.

Если настройка или размещение выключателя произведены неудачно, то он не всегда будет срабатывать с первого раза – особенно этим грешат бюджетные модели.

Также надо учитывать, что рано или поздно свет надо будет включить бесшумно, а еще, такие выключатели не могут регулировать уровень освещенности.

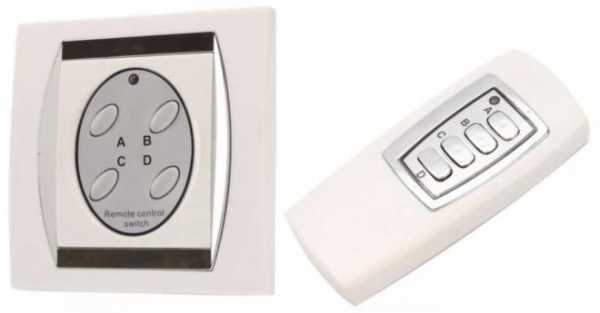

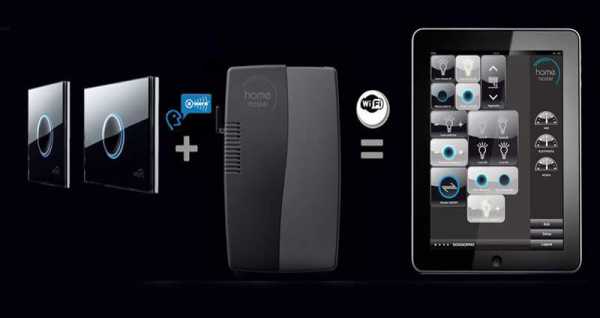

Управляемые дистанционно

Эти устройства являются одной из ступеней развития концепции «умного дома». После установки таких выключателей, освещение можно регулировать посредством пульта дистанционного управления: включать, выключать, приглушать – полный набор функций зависит от производителя.

Так как все управление производится как с пульта, так и напрямую с выключателя, то недостатки такого устройства сведены к минимуму, а заключаются они в необходимости держать пульт под рукой и при этом стараться не сесть на него и избегать прочих механических воздействий.

Очевидно, что стоимость таких устройств будет на порядок выше, чем у стандартных выключателей.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Недостаток бюджетных моделей – они способны обнаружить движение только в перпендикулярной плоскости, а если идти напрямую на датчик, то он будет считать, что ничего не происходит.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

yaelectrik.ru

устройство, принцип работы, виды, как подключить

Механические системы управления электроосвещением постепенно вытесняют новые электронно-технические устройства, срабатывающие при легком прикосновении к ним. Чувствительные элементы – сенсоры, стали не столько модным и стильным решением, сколько технической необходимостью, которая многократно повышает эффективность и безопасность эксплуатации выключателей.

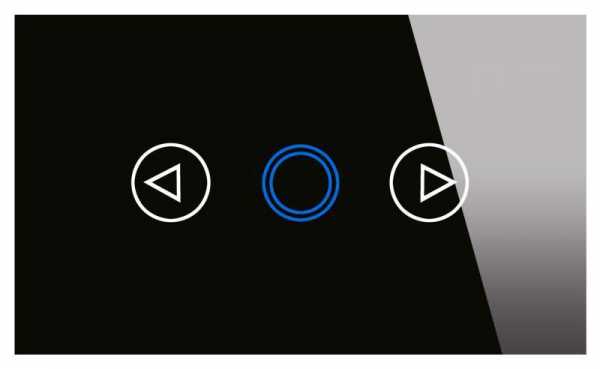

Устройство и принцип работы сенсорного выключателя

Электронный механизм предназначен, как и его предшественник – клавишный выключатель, для включения и выключения освещения. На внешний вид – это панель из кристаллического стекла с нанесенной разметкой. Дизайн изделия может быть разным и зависит от фирмы-производителя, типа конструкции. Но технологическая начинка у всех моделей одинакова и представляет собой полупроводниковую схему.

В состав коммутационного электронного устройства входят три основных элемента:
• блок управления;
• диодный преобразователь;
• коммутатор.

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей. После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки. Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Заметка! Сила тока чувствительного элемента составляет всего лишь несколько миллиампер, что недостаточно даже для проведения импульса к полупроводнику. Поэтому устанавливают усилители, которые и формируют более мощный сигнал. Их питание осуществляется от общей электросети или батареек. В первом случае схема подключения сенсорного выключателя света от 220 В усложняется. Здесь требуется установка выпрямителей переменного тока, преобразующих его в постоянный. С этой задачей справляется диод Зенера, который пропускает напряжение только в одной фазе. Импульсные блоки питания встречаются редко.

Положительные и отрицательные стороны полупроводниковых выключателей

Основные плюсы конструкции:
• снижение вероятности короткого замыкания;
• повышение срока эксплуатации;
• удобство в пользовании;
• сглаживание пиковых нагрузок в момент замыкания или размыкания цепи.

Важно! Устройство позволяет работать не только с выключателями иллюминации, но и с электросхемами (по типу «умный дом») приборов отопления, открытия дверей, поднятия или опускания роллетов.

К недостаткам полупроводниковых электронных схем относится их высокая чувствительность к колебаниям сетевого напряжения. Тогда как их устаревший механический аналог совершенно к этому равнодушен. Иногда, в зимнее время, в некоторых районах страны возможна нестабильная работа распределительных электросетей. Поэтому для подстраховки нужно подключать все электронные приборы через стабилизатор напряжения.

Коммутационный элемент светильников с сенсорным выключателем света может быть представлен электромагнитным реле или симистором. Первый вариант является устаревшим, поскольку использует механические контакты. Они склоны к подгоранию при пиковых нагрузках или при работе с люминесцентными светильниками, которые развивают приличную реактивную мощность. Она приводит к появлению разности фаз между значениями тока и напряжения в домашней сети. Фазовый сдвиг вызывает проскок электроискры между проводниками с постепенным их разрушением.

Внедрение симисторов устранило эту проблему. Но при использовании дешевых газоразрядных устройств и сенсорных выключателей от ненадежных производителей не исключается появление отказов в форме:
• самопроизвольного включения;
• неполного затухания светильников;
• вероятного пробоя электротоком при касании лампы в выключенном положении.

Важно! При покупке таких устройств нужно обращать внимание на наличие сертификатов качества.

Виды электронных устройств иллюминации

Эра развития сенсорных конструкций началась с емкостных приборов, управление которыми осуществлялось легким прикосновением руки. В результате изменялся электрический потенциал датчика с последующим формированием управляющего импульса на исполнительный механизм.
Со временем, кроме емкостных, появились и другие формы сенсоров, реагирующих на свет, звук, инфракрасное излучение, движение. Датчики могут программироваться и на любой временной промежуток. Данные устройства относятся к классу беспроводных сенсорных выключателей света.

Интересный момент состоит в том, что все они, независимо от вида приемника, называются сенсорными, т.е. реагирующими на прикосновение руки. По числу коммутируемых устройств выключатели делятся на:
• одинарные;
• двойные;
• тройные.
В зависимости от питающего напряжения выключатели бывают двух видов – сенсорные выключатели света на 220 В и 12 В.

Область применения сенсоров

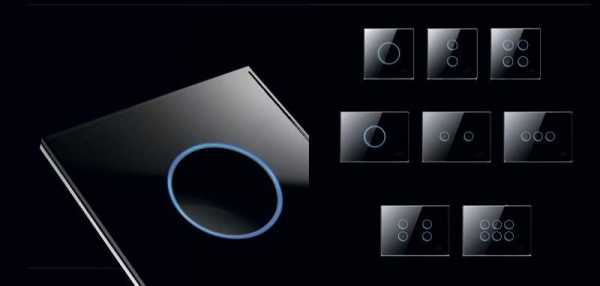

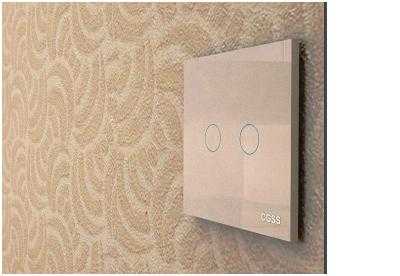

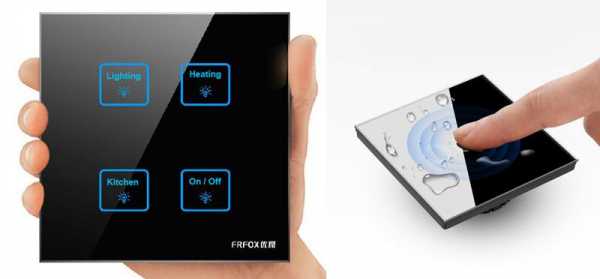

Самым распространенным прибором в быту стал сенсорный настенный выключатель света. Их устанавливают вместо привычных клавишных изделий, они обладают высокой степенью надежности при эксплуатации в нормальных условиях. Отсутствие механических трущихся контактов делает их долговечными. Кроме настенных устройств, спросом у покупателей пользуются сенсорные выключатели света для настольной лампы, мебели, зеркал. Такая система освещения удобна для регулировки подсветки в интерьере ванной и туалетной комнат, в гардеробных, спальнях.

Не считая функции выключателя, электронные коммутаторы способны выполнять роль диммера, таймера. Они поддерживают опции сенсорного дистанционного выключателя света, wifi, светодиодной подсветки. Датчики плавной регулировки напряжения и движения совместимы с лампами накаливания и галогенными светильниками. Поэтому при проектировании освещения нужно иметь в виду этот фактор.

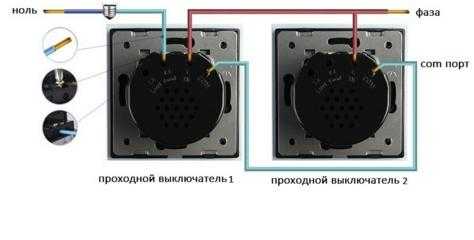

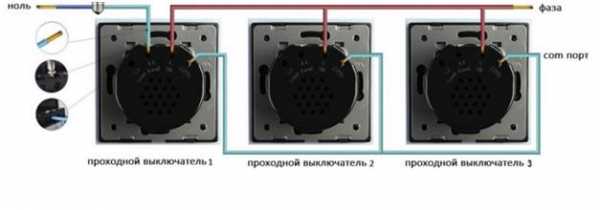

Проходной сенсорный выключатель света монтируют в коридорах, на лестничных площадках, входе в подъезды многоэтажных домов. Они автоматически срабатывают при прохождении человеком лестничного марша, подсвечивая ступеньки. Отключаются приборы после покидания зоны, чувствительной для датчика.

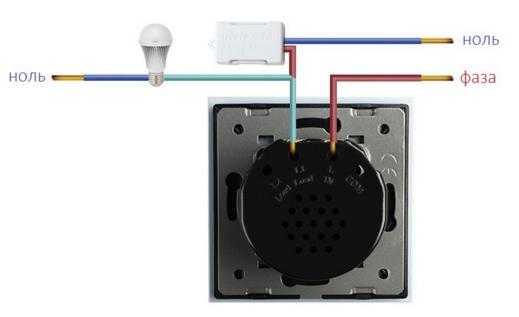

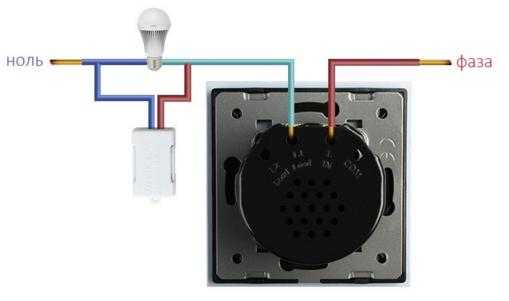

Как подключить сенсорный выключатель света?

Подключение изделия начинается с выбора места монтажа. Но в основном прибор ставят на том же месте, где находился старый клавишный выключатель. Главное требование – это удобство и электробезопасность, которые должны с особой тщательностью обеспечиваться во влажных помещениях – ванных комнатах, на кухне, в туалете. Для современных систем с гальванической развязкой датчика от домашней сети влажность уже не помеха. Но лучше подстраховаться, соблюдая меры безопасности.

Для сенсорного выключателя света с пультом дистанционного управления место установки вообще не имеет значения. В этом случае следует учитывать такой момент – инфракрасный управляющий сигнал должен быть на прямой видимости с датчиком приемника коммутатора. Его закрытие любым предметом приведет к неустойчивой работе системы «включение – выключение».

Установка сенсорного выключателя света

Сам процесс монтажа не является сложной задачей. Устройства снабжены передней панелью. Перед тем, как установить сенсорный выключатель света, её нужно снять. Деталь управления с коммутатором фиксируется в обычном подрозетнике, скрытом в капитальной или гипсокартонной стене. Провода подсоединяются к соответствующим клеммам и плотно зажимаются для надежного контакта, чтобы не допустить их нагрева. Заканчивается монтаж надеванием электрохромной панели.

Заметка! При установке конструкции недопустимо увеличивать мощность потребителей больше, чем предписано в инструкции выключателя. Это же касается и напряжения питания. Если устройство рассчитано на коммутирование от 12 В, то подключение сенсорного выключателя света к домашней сети в 220 В может привести к возгоранию. Также и наоборот – сетевой прибор не будет работать от постоянного источника тока.

Основные производители сенсорных регуляторов комнатной иллюминации

При покупке современных электронных выключателей нужно проверять корректность их работы с разными осветительными приборами. Если коммутационный блок справляется со светодиодами и люминесцентными конструкциями, то лампы накаливания и галогенные будут свободно им управляться.

Фирма Suntruth Electrical из Китая выпускает устройства, которые предназначены для замены и установки их на место устаревших контактных выключателей. Они удобны для женщин на кухне в виде дополнительного освещения. Удобство заключается в том, что управление блоком осуществляется движением пальца руки, которая может быть влажной или запачканной в процессе приготовления еды.

На фото сенсорных выключателей большинства компаний, таких как Berker, Jung, Livolo, Steinel, видно, что они отказались от производства емкостных приборов. Переориентация произошла на отдельно стоящие коммутаторы с инфракрасными датчиками, работающими на тепловом излучении с длиной волны до 9 нм.

Выключатели модели Delta reflex фирмы Siemens относятся к универсальным конструкциям, которые можно монтировать на стене, потолке и даже на улице. Высокочувствительный пироэлемент, поделенный на сегменты, воспринимает фотоны посредством оптической линзы. Как только движущийся человек попадает в область действия лучей, срабатывает пиродетектор, который формирует электрический сигнал. Он усиливается, и коммутатор включает светильник.

Популярные немецкие электрокомпании Steinel и Osram выпускают детекторы для замены старых систем и самостоятельные изделия. Принцип работы датчика имеет оригинальную конструкцию на основе сканирования предметов излучением в оптическом диапазоне. При вхождении в зону действия объекта включается свет и наоборот.

На примере изделия компании Livolo можно рассмотреть маркировку сенсорных приборов серии VL C701R. VL – название фирмы. Латинские буквы с первым цифрами С6 или С7 обозначают модель. Двузначное число – 01, 02, 03, указывает на количество осветительных групп. Радиоуправляемая модель значится под буквой R; диммер – D; проходной выключатель – S; таймер – Т.

Купить сенсорный выключатель света можно в специализированных магазинах.

Отзывы о сенсорных выключателях света

Иванов Григорий из Брянска: «Качественная вещь и по разумной цене. Работа с низкой нагрузкой адекватная. Недостатки – нет распорных лапок для крепления в подрозетнике».

Станислав Викторович из Новороссийска: «Стекло крепкое. Изделие срабатывает быстро, без сильного надавливания. Минусы отсутствуют».

Влад из Екатеринбурга: «Товар из Китая. Светится в темноте. Хорошо и удобно включать. Все домашние в восторге от дизайна и работы».

Степан из Белоруссии: «В квартире установлено несколько типов сенсоров – одно-, двух- и трехклавишные. Принцип работы, как на смартфоне. Зона чувствительности немного ограничена. Товар из Китая сделан качественно. Дизайн превосходный».

Посмотрите видео «Сенсорные выключатели»
