Расчет диаметра воздуховода – как подобрать правильно, стандартные размеры

как подобрать правильно, стандартные размеры

Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.

Схема размеров узла прохода.

Факторы, оказывающие влияние на размеры воздухопроводов

На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы — достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.

Схема соединения оборудования для принудительной вентиляции.

Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:

1. Один из главных факторов — это расход приточного или вытяжного воздуха за единицу времени (м³/ч), который должен пропустить данный канал.
2. Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
3. Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.

В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.

Таблица 1

Диаметр, мм	100	125	140	160	180	200	225	250	315
Толщина металла, мм	0.5	0.5	0.5	0.5	0.5	0.5	0.6	0.6	0.6
Диаметр, мм	355	400	450	500	560	630	710	800	900
Толщина металла, мм	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.7	1.0

Устройство вентиляционных коробов.

Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.

Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.

Вернуться к оглавлению

Расчет габаритов воздухопровода

Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м²) рассчитывают по формуле:

S = L / 3600ϑ

Установка воздуховода.

В этой формуле:

• ϑ — скорость воздуха в канале, м/с;
• L — расход воздуха, м³/ч;
• S — площадь поперечного сечения канала, м²;

Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.

Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:

S = π D² / 4, D² = 4S / π, где D — величина диаметра канала, м.

Схема вентиляции частного дома.

Порядок расчета размера воздухопровода следующий:

1. Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м³/ч и скорость 8 м/с, так как ветка системы — магистральная.
2. Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м², диаметр будет — 0,665 м.
3. По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
4. В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71² / 4) = 0.4 м ², а реальная скорость — 10 000 / 3600 х 0.4 = 6.95 м/с.
5. В том случае если необходимо проложить канал прямоугольной формы, его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому. То есть высчитывают ширину и высоту трубопровода так, чтобы площадь равнялась 0.347 м² в данном случае. Это может быть вариант 700 мм х 500 мм или 650 мм х 550 мм. Такие воздухопроводы монтируют в стесненных условиях, когда место для прокладки ограничено технологическим оборудованием или другими инженерными сетями.

Вернуться к оглавлению

Подбор габаритов под реальные условия

Основные виды воздуховодов.

На практике определение размера воздуховода на этом не заканчивается. Дело в том, что вся система каналов для доставки воздушных масс в помещения имеет определенное сопротивление, рассчитав которое, принимают мощность вентиляционного агрегата. Эта величина должна быть экономически обоснована, чтобы не возникал перерасход электроэнергии для работы вентиляционной системы. В то же время большие габариты каналов могут стать серьезной проблемой при их монтаже, они не должны отнимать полезную площадь помещений и находиться в пределах предусмотренной для них трассы по своим габаритам. Поэтому зачастую скорость потока на всех участках системы увеличивают, чтобы габариты каналов стали меньше. Тогда потребуется сделать перерасчет, возможно, не один раз.

Минимальное расчетное давление, развиваемое вентилятором, определяют по формуле:

H_B = ∑(Rl + Z), где:

• R — сопротивление трению 1 м воздуховода круглой формы, кгс/м²;
• l — длина участка одного размера, м;
• Z — сопротивление, возникающее в фасонных элементах и деталях системы (крестовинах, дроссельных клапанах, отводах и так далее).

Систему разбивают на участки по такому признаку: расход воздуха на участке должен быть постоянным, в том месте, где есть ответвление и количество проходящего воздуха меняется, начинается новый участок. Каждый из них просчитывается, а результаты суммируются, что и показывает формула. Значения сопротивлений трению (R) и в элементах системы являются табличными справочными величинами, длина участка принимается по проекту или по фактическим обмерам.

Если результат не удовлетворяет требованиям и вентилятор, развивающий такое давление, слишком мощный или дорогой, требуется повторно рассчитать диаметр каждой части приточной или вытяжной системы.

1poclimaty.ru

Выбор воздуховода и расчет диаметра

Зачем нужен расчет диаметров воздухопроводов

Промышленная вентиляция проектируется с учетом нескольких фактов, на все существенное влияние оказывает сечение воздухопроводов.

1. Кратность обмена воздуха. Во время расчетов принимаются во внимание особенности технологии, химический состав выделяемых вредных соединений, и габариты помещения.
2. Шумность. Системы вентиляции не должны ухудшать условия труда по параметру шумности. Сечение и толщина подбирается таким образом, чтобы минимизировать шум воздушных потоков.
3. Эффективность общей системы вентиляции. К одному магистральному воздухопроводу могут присоединяться несколько помещений. В каждом из них должны выдерживаться свои параметры вентиляции, а это во многом зависит от правильности выбора диаметров. Они выбираются с таким расчетом, чтобы размеры и возможности одного общего вентилятора могли обеспечивать регламентируемые режимы системы.
4. Экономичность. Чем меньше размеры потерь энергии в воздуховодах, тем ниже потребление электрической энергии. Одновременно нужно принимать во внимание стоимость оборудования, выбирать экономически обоснованные габариты элементов.

Эффективная и экономичная система вентиляции требует сложных предварительных расчетов, заниматься этим могут только специалисты с высшим образованием. В настоящее время для промышленной вентиляции чаще всего используются пластиковые воздуховоды, они отвечают всем современным требованиям, дают возможность уменьшить не только габариты и себестоимость вентиляционной системы, но и затраты на ее обслуживание.

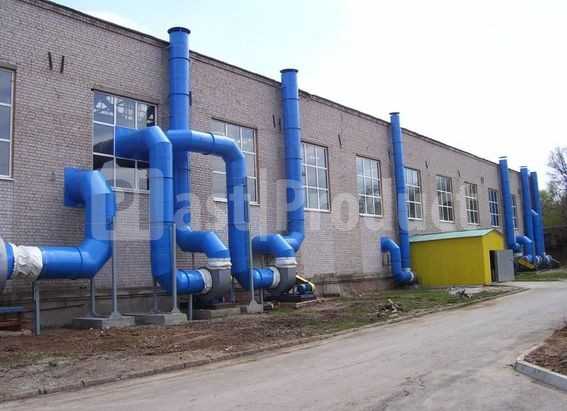

Пластиковая промышленная вентиляция

Расчет диаметра воздухопровода

Для расчетов габаритов нужно иметь исходные данные: максимально допустимую скорость движения воздушного потока и объем пропускаемого воздуха в единицу времени. Эти данные берутся из технических характеристик вентиляционной системы. Скорость движения воздуха оказывает влияние на шумность системы, а она строго контролируется санитарными государственными организациями. Объем пропускаемого воздуха должен отвечать параметрам вентиляторов и требуемой кратности обмена. Расчетная площадь воздухопровода определяется по формуле Sс = L × 2,778 / V, где:

Sс – площадь сечения воздуховода в квадратных сантиметрах; L – максимальная подача (расход) воздуха в м

3/час;
V – расчетная рабочая скорость воздушного потока в метрах за секунду без пиковых значений;
2,778 – коэффициент для перевода различных метрических чисел к значениям диаметра в квадратных сантиметрах.

Проектировщики вентиляционных систем учитывают следующие важные зависимости:

1. При необходимости подачи одинакового объема воздуха уменьшение диаметра воздухопроводов приводит к возрастанию скорости воздушного потока. Такое явление имеет три негативных последствия. Первое – увеличение скорости движения воздуха увеличивает шумность, а этот параметр контролируются санитарными нормами и не может превышать допустимых значений. Второе – чем выше скорость движения воздуха, тем выше потери энергии, тем мощнее нужны вентиляторы для обеспечения заданных режимов функционирования системы, тем больше их размеры. Третье – небольшие габариты воздухопроводов не в состоянии правильно распределять потоки между различными помещениями.

Зависимость скорости воздуха от диаметра воздухопровода

2. Неоправданное увеличение диаметров воздуховодов повышает цену вентиляционной системы, создает сложности во время монтажных работ. Большие размеры оказывают негативное влияние на стоимость обслуживания системы и себестоимость изготавливаемой продукции.

Чем меньше диаметр воздухопровода, тем быстрее скорость движения воздуха. А это не только повышает шумность и вибрацию, но и увеличивает показатели сопротивления воздушного потока. Соответственно, для обеспечения необходимой расчетной кратности обмена требуется устанавливать мощные вентиляторы, что увеличивает их размеры и экономически невыгодно при современных ценах на электрическую энергию.

При увеличении диаметров вышеописанные проблемы исчезают, но появляются новые – сложность монтажа и высокая стоимость габаритного оборудования, включая различную запорную и регулирующую арматуру. Кроме того, воздуховоды большого диаметра требуют много свободного места для установки, под них приходится проделывать отверстия в капитальных стенах и перегородках. Еще одна проблема – если они используются для обогрева помещений, то большие размеры воздуховода требуют увеличенных затрат на мероприятия по теплозащите, из-за чего дополнительно возрастает сметная стоимость системы.

В упрощенных вариантах расчетов принимается во внимание, что оптимальная скорость воздушных потоков должна быть в пределах 12–15 м/с, за счет этого удается несколько уменьшить их диаметр и толщину. В связи с тем, что магистральные воздуховоды в большинстве случаев прокладываются в специальных технических каналах, уровнем шумности можно пренебрегать. В ответвлениях, заходящих непосредственно в помещения, скорость воздуха уменьшается до 5–6 м/с, за счет чего уменьшается шумность. Объем воздуха берется из таблиц СаНиПина для каждого помещения в зависимости от его назначения габаритов.

Проблемы возникают с магистральными воздуховодами значительной протяженности на больших предприятиях или в системах с множеством ответвлений. К примеру, при нормируемом расходе воздуха 35000 м³/ч и скорости воздушного потока 8 м/с диаметр воздухопровода должен быть не менее 1,5 м толщиной более двух миллиметров, при увеличении скорости воздушного потока до 13 м/с габариты воздуховодов уменьшаются до 1 м.

Таблица потери давления

Потери давления

Диаметр ответвлений воздухопроводов рассчитывается с учетом требований к каждому помещению. Допускается использовать для них одинаковые размеры, а для изменения параметров воздуха устанавливать различные регулируемые дроссельные заслонки. Такие варианты вентиляционных систем позволяют в автоматическом режиме изменять показатели работы с учетом фактической ситуации. В помещениях не должно быть сквозняков, вызванных работой вентиляции. Создание благоприятного микроклимата достигается за счет правильного выбора места монтажа вентиляционных решеток и их линейных размеров.

Сами системы рассчитываются методом постоянных скоростей и методом потери давления. Исходя из этих данных, подбираются размеры, тип и мощность вентиляторов, рассчитывается их количество, планируются места установки, определяются размеры воздуховода.

plast-product.ru

Гидравлический диаметр воздуховода (расчёт)

В любых климатических системах жилых, общественных и производственных зданий есть необходимость перемещать воздушные массы, которые прошли определенные операции по очистке и обработке, либо отработанный воздух из помещений. Для этого служат специальные трубопроводы, называемые воздуховодами.

Схема устройства и принципа работы воздуховода.

Диаметры трубопроводов зависят от многих факторов и определяются расчетом и подбором.

Общие данные для подбора

Факторы, оказывающие влияние на диаметр воздуховода:

Таблица для расчета гидравлического диаметра воздуховода.

1. Величина диаметра не может приниматься какой угодно, она строго нормируется. Линейка размеров прописана в СНиП: «Отопление, вентиляция и кондиционирование» (приложение Н).
2. Скорость движения воздуха — главный фактор подбора диаметра, от нее зависит пропускная способность трубопровода. Существует ряд рекомендуемых скоростей (см. таблицу 1) для воздуховодов различного назначения.
3. Неразрывно со скоростью движения связан и другой фактор, влияющий на размер канала, это расход воздушной смеси в куб.м за 1 час.
4. Материал, из которого изготовлена труба. Шероховатость ее поверхности в металлических изделиях оказывает дополнительное сопротивление воздушному потоку, пропускная способность магистрали уменьшается. Сопротивление пластмассовых трубопроводов меньше, так как его стенки гладкие.
5. Затрудненные или стесненные условия прокладки зачастую диктуют уменьшение диаметра воздуховода с увеличением скорости движения воздуха. Это случается в производственных помещениях, насыщенных технологическим оборудованием и инженерными сетями либо в помещениях гражданских зданий с высокими эстетическими требованиями к интерьеру.
6. Экономическая целесообразность не позволит принимать воздуховоды увеличенных диаметров ввиду повышения стоимости изделий и монтажа.
7. Форма сечения самого воздуховода может быть круглой, прямоугольной и плоскоовальной. Влияние на диаметры воздуховодов это не оказывает, так как гидравлика рассчитывается для круглого канала, а трубы другой формы принимают по величине эквивалентного поперечного сечения.

Рекомендуемые величины скорости движения воздуха в трубопроводах в зависимости от их назначения представлены в таблице 1.

Таблица 1

Назначение канала	Магистральный канал	Ответвление	Распределительный канал	Решетка приточная	Решетка вытяжная
Рекомендуемая скорость, м/с	От 6 до 8	От 4 до 5	От 1,5 до 2	От 1 до 3	От 1,5 до 3

В силу того, что современные технологии позволяют изготавливать воздуховоды с более высокими показателями по аэродинамике, плотности и жесткости, для расчета принимают верхние границы рекомендуемых скоростей либо превышают их. Современный спирально-навивной трубопровод круглого или овального сечения из оцинкованной стали может спокойной пропускать воздух со скоростью до 15 м/с без превышения допустимого уровня шума.

Вернуться к оглавлению

Как подбирать размер?

Расчет диаметра воздуховода производится в определенном порядке. Зная необходимый расход вытяжки L (м³/ч) и приняв верхний предел рекомендуемой скорости движения воздуха, следует определить поперечное сечение канала F по формуле:

F = L / 3600v

Здесь v — скорость движения воздушного потока, цифра 3600 применена для перевода единиц времени из секунд в часы. Если для простоты примера принять расход для вытяжки равным 1000 м³/ч, а скорость — 8 м/с, то получится площадь сечения:

F = 1000 / 3600 х 8 = 0,0347 м²

Нюансы монтажа воздуховода.

По известной формуле площади круга определяют его диаметр:

D² = 4F / π
D = 0,21 м или 210 мм.

То есть оптимальный диаметр канала для вытяжки составляет 210 мм. В нормируемом ряду размеров по СНиП следует найти ближайшие стандартные, это 200 мм и 225 мм. В зависимости от условий прокладки принимают один из этих двух диаметров, например, 200 мм. После чего определяют действительную скорость в обратном порядке. Это необходимо для общего аэродинамического расчета системы.

Такой простой подбор диаметра воздуховода для вытяжки подойдет в случае, если система имеет небольшую протяженность и одно-два ответвления, например, обычная вытяжка в жилом доме. В промышленных зданиях в зависимости от технологических процессов системы могут иметь значительную протяженность (более 100 м) и большое количество поворотов, ответвлений и регулирующих заслонок. Придется выполнить полный аэродинамический расчет располагаемого напора вентилятора, в котором гидравлический диаметр играет важнейшую роль.

Вернуться к оглавлению

Пример подбора размера

Значение размера воздуховода можно понять из формулы:

H_B = ∑(Rl + Z)

Таблица расчета размеров воздуховода.

Здесь параметр H_B (кгс/м²) — необходимый напор вентилятора, R — потери давления на 1 м воздуховода круглого сечения, l (м) — протяженность канала, Z — потери давления в местных сопротивлениях (тройниках, поворотах и т.д.).

Обозначение суммирования в формуле показывает, что складывать нужно результаты расчета для каждого участка трубопровода, а на участки система делится по расходам и диаметрам. Формула для определения потерь на местных сопротивлениях:

Z = ∑ξH_Д

Общая величина потерь составляет сумму падений давления на каждом фасонном элементе воздуховода, которая рассчитывается как произведение коэффициента местного сопротивления на значение динамического давления потока на стенки трубы.

Формулы для аэродинамического расчета систем естественной вентиляции.

Оба параметра являются справочными, их можно найти в соответствующей технической литературе. Для укрупненного расчета мощности вентилятора допускается брать потери на местных сопротивлениях в процентах от общей величины, от 10 до 40% в зависимости от сложности схемы.

Чтобы понять значение принятого ранее размера 200 мм при разной протяженности системы, нужно выполнить расчет на примере, когда длина равна 10 м и 50 м, из местных сопротивлений имеется два поворота и вентиляционная решетка в конце. Ввиду простоты схемы потери в местных сопротивлениях можно принять в размере 10% от общих. Параметр R принимают по таблицам или номограммам в зависимости от реальной скорости потока в трубе. При диаметре 200 мм и расходе 1000 м³/ч реальная скорость составит 8,9 м/с, значение R при этой скорости — 0,47 кгс/м². Теперь можно определить располагаемый напор вентилятора при длине канала 10 м:

H_B = 0,47 х 10 + 10% = 5,17 кгс/м² или 50,67 Па.

Протяженность трубы 50 м даст такую величину напора:

H_B = 0,47 х 50 + 10% = 25,85 кгс/м² или 253,33 Па.

Увеличение не происходит пропорционально расстоянию, при длине 100 м значение напора будет 70,5 кг/м² или 691 Па. Повышение давления, развиваемого вытяжным либо приточным вентилятором, не может быть бесконечным. Кроме того, экономически нецелесообразно устанавливать агрегат с высоким напором, так как он будет снабжен электродвигателем большой мощности и станет расходовать электроэнергию. Для системы протяженностью 10 м потребуется вентилятор с электродвигателем ориентировочной мощности 110 Вт, для 50 — м системы уже 250 Вт, а для 100 м длины трубы понадобится электрическая мощность 0,5 кВт. Правильнее будет увеличить размер воздуховода, приняв следующий по линейке — 225 мм. Весь предыдущий расчет потребуется сделать заново и пересчитать по новому диаметру реальную скорость и потери давления.

Таких пересчетов может быть несколько, пока соотношение диаметр / электрическая мощность не станет оптимальным, тогда система будет удовлетворять техническим требованиям и экономическим затратам.

1poclimaty.ru

Расчет вентиляционных коробов. Как рассчитать сечение и диаметр воздуховода

Комментариев:

• Факторы, оказывающие влияние на размеры воздухопроводов
• Расчет габаритов воздухопровода
• Подбор габаритов под реальные условия

Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.

Факторы, оказывающие влияние на размеры воздухопроводов

На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.

Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:

1. Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м 3 /ч), который должен пропустить данный канал.
2. Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
3. Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.

В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.

Таблица 1

Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.

Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.

Вернуться к оглавлению

Расчет габаритов воздухопровода

Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м 2) рассчитывают по формуле:

В этой формуле:

• ϑ – скорость воздуха в канале, м/с;
• L – расход воздуха, м 3 /ч;
• S – площадь поперечного сечения канала, м 2 ;

Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.

Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:

S = π D 2 / 4, D 2 = 4S / π, где D – величина диаметра канала, м.

Порядок расчета размера воздухопровода следующий:

1. Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м 3 /ч и скорость 8 м/с, так как ветка системы – магистральная.
2. Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м 2 , диаметр будет – 0,665 м.
3. По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
4. В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71 2 / 4) = 0.4 м 2 , а реальная скорость – 10 000 / 3600 х 0.4 = 6.95 м/с.
5. В том случае если необходимо проложить канал прямоугольной формы, его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому. То есть высчитывают ширину и высоту трубопровода так, чтобы площадь равнялась 0.347 м 2 в данном случае. Это может быть вариант 700 мм х 500 мм или 650 мм х 550 мм. Такие воздухопроводы монтируют в стесненных условиях, когда место для прокладки ограничено технологическим оборудованием или другими инженерными сетями.

Когда известны параметры воздуховодов (их

mirhat.ru

Детальный расчет скорости воздуха в воздуховодах по формуле

Параметры показателей микроклимата определяются положениями ГОСТ 12.1.2.1002-00, 30494-96, СанПин 2.2.4.548, 2.1.2.1002-00. На основании существующих государственных нормативных актов разработан Свод правил СП 60.13330.2012. Скорость воздуха в воздуховоде должна обеспечивать выполнение существующих норм.

Что учитывается при определении скорости движения воздуха

Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?

Уровень шума в помещении

В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.

Таблица 1. Максимальные значения уровня шума.

Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования.
Уровень вибрации в помещенииВо время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам. Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.

Таблица 2. Максимальные показатели допустимой вибрации.

При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.

Значения по скорости движения потока, влажности и температуре содержатся в таблице.

Таблица 3. Параметры микроклимата.

Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену.

Таблица 4. Кратность воздухообмена в различных помещениях.

Бытовые
Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или в общежитии)	3м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6
Промышленные
Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	20-40 м3 на человека
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, Кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м3 на один унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цел	25-40
Механическая мастерская	3-5
Школьный класс	3-8

Алгоритм расчетовСкорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем. Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.

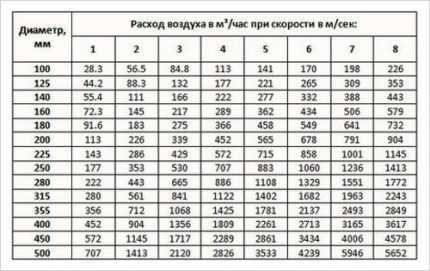

Таблица 5. Расход воздуха в зависимости от скорости потока и диаметра воздуховода.

Самостоятельный расчет

К примеру, в помещении объемом 20 м³ согласно требованиям санитарных норм для эффективной вентиляции нужно обеспечить трехкратную смену воздуха. Это значит, что за один час сквозь воздуховод должно пройти не менее L = 20 м³×3= 60 м³. Формула расчета скорости потока V= L / 3600× S, где:

V – скорость потока воздуха в м/с;

L – расход воздуха в м³/ч;

S – площадь сечения воздуховодов в м².

Возьмем круглый воздуховод Ø 400 мм, площадь сечения равняется:

В нашем примере S = (3.14×0,4² м)/4=0,1256 м². Соответственно, для обеспечения нужной кратности обмена воздуха (60 м³/ч) в круглом воздуховоде Ø 400 мм (S = 0,1256 м³) скорость воздушного потока равняется: V= 60/(3600×0,1256) ≈ 0,13 м/с.

С помощью этой же формулы при заранее известной скорости можно рассчитать объем воздуха, перемещающийся по воздуховодам в единицу времени.

L = 3600×S (м³)×V(м/с). Объем (расход) получается в квадратных метрах.

Как уже описывалось ранее, от скорости воздуха зависят и показатели шумности вентиляционных систем. Для минимизации негативного влияния этого явления инженеры сделали расчеты максимально допустимых скоростей воздуха для различных помещений.

Таблица 6. Рекомендованные параметры скоростей воздуха

	Рекомендуемые значения скорости
	Квартиры	Офисы	Производственные помещения
Приточные решетки	2,0-2,5	2,0-2,5	2,5-6,0
Магистральные воздуховоды	3,5-5,0	3,5-6,0	6,0-11,0
Ответвления	3,0-5,0	3,0-6,5	4,0-9,0
Воздушные фильтры	1,2-1,5	1,5-1,8	1,5-1,8
Теплообменники	2,2-2,5	2,5-3,0	2,5-3,0

По такому же алгоритму определяется скорость воздуха в воздуховоде при расчете подачи тепла, устанавливаются поля допусков для минимизации потерь на содержание зданий в зимний период времени, подбираются вентиляторы по мощности. Данные по воздушному потоку требуются и для уменьшения потерь давления, а это позволяет повышать коэффициент полезного действия вентиляционных систем и сокращает потребление электрической энергии.

Расчет выполняется по каждому отдельному участку, с учетом полученных данных подбираются параметры главных магистралей по диаметру и геометрии. Они должны успевать пропускать откачанный воздух из всех отдельных помещений. Диаметр воздуховодов выбирается таким образом, чтобы минимизировать шумность и потери на сопротивление. Для расчетов кинематической схемы важны все три показатели вентиляционной системы: максимальный объем нагнетаемого/удаляемого воздуха, скорость передвижения воздушных масс и диаметр воздуховодов. Работы по расчету вентиляционных систем относятся к категории сложных с инженерной точки зрения, выполнять их могут только профессиональные специалисты со специальным образованием.

Для обеспечения постоянных значений скорости воздуха в каналах с различным сечением используются формулы:

После расчета за окончательные данные принимаются ближайшие значения стандартных трубопроводов. За счет этого уменьшается время монтажа оборудования и упрощается процесс его периодического обслуживания и ремонта. Еще один плюс – уменьшение сметной стоимости вентиляционной системы.

Для воздушного обогрева жилых и производственных помещений скорости регулируются с учетом температуры теплоносителя на входе и выходе, для равномерного рассеивания потока теплого воздуха продумывается схема монтажа и размеры вентиляционных решеток. Современные системы воздушного обогрева предусматривают возможность автоматической регулировки скорости и направления потоков. Температура воздуха не может превышать +50°С на выходе, расстояние до рабочего места не менее 1,5 м. Скорость подачи воздушных масс нормируется действующими государственными стандартами и отраслевыми актами.

Во время расчетов по требованию заказчиков может учитываться возможность монтажа дополнительных ответвлений, с этой целью предусматривается запас производительности оборудования и пропускной способности каналов. Скорости потока рассчитываются таким образом, чтобы после увеличения мощности вентиляционных систем они не создавали дополнительную звуковую нагрузку на присутствующих в помещении людей.

Выбор диаметров выполняется от минимально приемлемого, чем меньше габариты – тем универсальное система вентиляции, тем дешевле обходится ее изготовление и монтаж. Системы местных отсосов рассчитываются отдельно, могут работать как в автономном режиме, так и подключаться к существующим вентиляционным системам.

Государственные нормативные документы устанавливают рекомендованные скорости движения в зависимости от расположения и назначения воздуховодов. При расчетах нужно придерживаться этих параметров.

Таблица 7. Рекомендованные скорости воздуха в различных каналах

Тип и место установки воздуховода и решетки	Вентиляция
	Естественная	Механическая
Воздухоприемные жалюзи	0,5-1,0	2,0-4,0
Каналы приточных шахт	1,0-2,0	2,0-6,0
Горизонтальные сборные каналы	0,5-1,0	2,0-5,0
Вертикальные каналы	0,5-1,0	2,0-5,0
Приточные решетки у пола	0,2-0,5	0,2-0,5
Приточные решетки у потолка	0,5-1,0	1,0-3,0
Вытяжные решетки	0,5-1,0	1,5-3,0
Вытяжные шахты	1,0-1,5	3,0-6,0

Внутри помещений воздух не может двигаться со скоростью более 0,3 м/с, допускается кратковременное превышение параметра не более чем 30%. Если в помещении имеется две системы, то скорость воздуха в каждой из них должна обеспечивать не менее 50% расчетного объема подачи или удаления воздуха.

Пожарные организации выдвигают свои требования по скорости перемещения воздушных масс в воздуховодах в зависимости от категории помещения и особенностей технологического процесса. Нормативы направлены на уменьшение скорости распространения дыма или огня по воздуховодам. В случае необходимости на вентиляционных системах должны устанавливаться клапаны и отсекатели. Срабатывание устройств происходит после сигнала датчика или выполняется вручную ответственным лицом. В одну систему вентиляции можно подключать только определенные группы помещений.

В холодный период времени в отапливаемых зданиях температура воздуха в результате функционирования вентиляционной системы не может понижаться ниже нормируемых. Нормируемая температура обеспечивается до начала рабочей смены. В теплый период времени эти требования не актуальны. Движение воздушных масс не должно ухудшать предусмотренные СанПин 2.1.2.2645 нормативы. Для достижения нужных результатов во время проектирования систем изменяется диаметр воздуховодов, мощность и количество вентиляторов и скорости потока.

Принимаемые расчетные данные по параметрам движения в воздуховодах должны обеспечивать:

1. Выполнение параметров микроклимата в помещениях, поддержку качества воздуха в регламентируемых пределах. При этом принимаются меры по снижению непродуктивных тепловых потерь. Данные берутся как из существующих нормативных документов, так и из технического задания заказчиков.
2. Скорость движения воздушных масс в рабочих зонах не должна вызывать сквозняки, обеспечивать приемлемую комфортность пребывания в помещении. Механическая вентиляция предусматривается только в тех случаях, когда добиться желаемых результатов за счет естественной невозможно. Кроме этого, механическая вентиляция обязательно монтируется в цехах с вредными условиями труда.

Во время расчетов показателей движения воздуха в системах с естественной вентиляцией берется среднегодовое значение разности плотности внутреннего и наружного воздуха. Минимальные фактические данные по производительности должны обеспечивать допустимые нормативные значения кратности обмена воздуха.

plast-product.ru

принципы и примеры расчёта для помещений

Мечтаете, чтобы в доме был здоровый микроклимат и ни в одной комнате не пахло затхлостью и сыростью? Чтобы дом был по-настоящему комфортным, еще на стадии проектирования необходимо провести грамотный расчет вентиляции.

Если во время строительства дома упустить этот важный момент, в дальнейшем придется решать целый ряд проблем: от удаления плесени в ванной комнате до нового ремонта и установки системы воздуховодов. Согласитесь, не слишком приятно видеть на кухне на подоконнике или в углах детской комнаты рассадники черной плесени, да и заново погружаться в ремонтные работы.

В представленной нами статье собраны полезные материалы по расчету систем вентилирования, справочные таблицы. Приведены формулы, наглядные иллюстрации и реальный пример для помещений различного назначения и определенной площади, продемонстрированный в видеосюжете.

Содержание статьи:

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Галерея изображений

Фото из

Вентиляция частного дома в стиле лофт

Вентканал в перекрытии каркасного дома

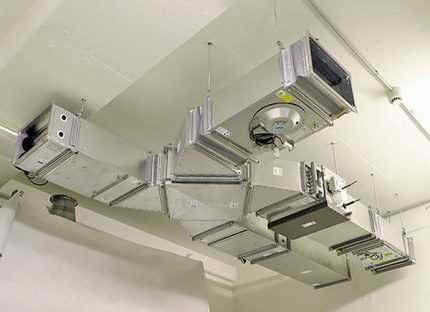

Компоненты приточной и вытяжной системы

Вентиляция в паре с кондиционированием

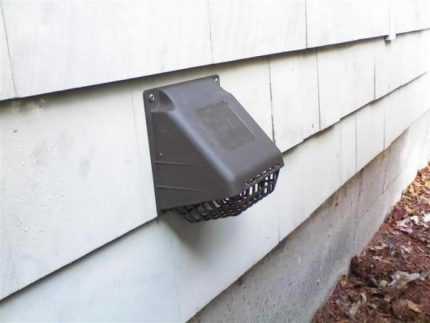

Вентиляционная решетка и вывод вытяжки

Вытяжной вентилятор в ванной комнате

Вентиляция подкровельного пространства

Приточная труба для подвала

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

Один из простых способов обнаружить проблемы с вентилированием – . К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Как рассчитать воздухообмен?

Все расчеты по системам вентилирования сводятся к тому, чтобы определить объемы воздуха в помещении. В качестве такого помещения может рассматриваться как отдельная комната, так и совокупность комнат в конкретном доме или квартире.

На основании этих данных, а также сведений из нормативных документов рассчитывают основные параметры вентиляционной системы, такие как количество и сечение воздуховодов, мощность вентиляторов и т.п.

Существуют специализированные расчетные методики, позволяющие просчитать не только обновление воздушных масс в помещении, но и удаление тепловой энергии, изменение влажности, выведение загрязнений и т.п. Подобные расчеты выполняются обычно для зданий промышленного, социального или какого-либо специализированного назначения.

Если есть необходимость или желание выполнить настолько подробные расчеты, лучше всего обратиться к инженеру, изучившему подобные методики.

Для самостоятельных расчетов по жилым помещениям используют следующие варианты:

• по кратностям;
• по санитарно-гигиеническим нормам;
• по площади.

Все эти методики относительно просты, уяснив их суть, даже неспециалист может просчитать основные параметры своей вентиляционной системы. Проще всего воспользоваться расчетами по площади. За основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

Вентиляционная система в жилых зданиях устраивается таким образом, чтобы воздух поступал через спальню и гостиную, а удалялся из кухни и санузла

Расчет по санитарно-гигиеническим нормативам тоже относительно несложен. В этом случае для вычислений используют не площадь, а данные о количестве постоянных и временных жильцов.

Для каждого постоянно проживающего необходимо обеспечить приток свежего воздуха в количестве 60 кубических метров в час. Если в помещении регулярно присутствуют временные посетители, то на каждого такого человека нужно прибавить еще по 20 кубических метров в час.

Несколько сложнее производится расчет по кратности воздухообмена. При его выполнении учитывается назначение каждой отдельной комнаты и нормативы по кратности воздухообмена для каждой из них.

Кратностью воздухообмена называют коэффициент, отражающий количество полной замены отработанного воздуха в помещении в течение одного часа. Соответствующие сведения содержатся в специальной нормативной таблице (СНиП 2.08.01-89* Жилые здания, прил. 4).

С помощью этой таблицы выполняют расчет вентиляции дома по кратностям. Соответствующие коэффициенты отражают кратность воздухообмена за единицу времени в зависимости от назначения помещения

Рассчитать количество воздуха, которое должно быть обновлено в течение часа, можно по формуле:

L=N*V,

Где:

• N – кратность воздухообмена за час, взятая из таблицы;
• V – объём помещения, куб.м.

Объем каждого помещения вычислить очень просто, для этого нужно умножить площадь комнаты на ее высоту. Затем для каждого помещения рассчитывают объем воздухообмена в час по приведенной выше формуле.

Показатель L для каждой комнаты суммируется, итоговое значение позволяет составить представление о том, сколько именно свежего воздуха должно поступать в помещение за единицу времени.

Разумеется, через должно удаляться точно такое же количество отработанного воздуха. В одной и той же комнате не устанавливают и приточную, и вытяжную вентиляцию. Обычно приток воздуха осуществляется через “чистые” помещения: спальню, детскую, гостиную, кабинет и т.п.

Вытяжную вентиляцию в ванной комнате или санузле устанавливают в верхней части стены, встроенный вентилятор работает в автоматическом режиме

Удаляют же воздух из комнат служебного назначения: санузла, ванной, кухни и т.п. Это разумно, поскольку неприятные запахи, характерные для этих помещений, не распространяются по жилищу, а сразу же выводятся наружу, что делает проживание в доме более комфортным.

Поэтому при расчетах берут норматив только для приточной или только для вытяжной вентиляции, как это отражено в нормативной таблице.

Если воздух не нужно подавать в конкретное помещение или удалять из него, в соответствующей графе стоит прочерк. Для некоторых помещений указано минимальное значение кратности воздухообмена. Если расчетная величина оказалась ниже минимальной, следует использовать для расчетов табличную величину.

Если проблемы с вентиляцией обнаружились уже после того, как ремонт в доме был проведен, можно установить приточные и вытяжные клапаны в стене

Разумеется, в доме могут найтись помещения, назначение которых в таблице не отображено. В таких случаях используют нормативы, принятые для жилых помещений, т.е. 3 куб.м на каждый квадратный метр комнаты. Нужно просто умножить площадь комнаты на 3, полученное значение принять за нормативную кратность воздухообмена.

Все значения кратности воздухообмена L следует округлить в сторону увеличения, чтобы они были кратными пяти. Теперь нужно посчитать сумму кратности воздухообмена L для помещений, через которые осуществляется приток воздуха. Отдельно суммируют кратность воздухообмена L тех комнат, из которых производится отведение отработанного воздуха.

Если результат вычислений не отвечает санитарным требованиям, производится установка ,бризера или , модернизируется существующая система или выполняется ее чистка.

Холодный наружный воздух может отрицательно сказаться на качестве отопления в доме, для таких ситуаций используют вентиляционные устройства с рекуператором

Затем следует сравнить эти два показателя. Если L по притоку оказался выше, чем L по вытяжке, то нужно увеличить показатели для тех комнат, по которым при расчетах использовались минимальные значения.

Примеры расчетов объема воздухообмена

Чтобы провести расчет для по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.

Например, в гипотетическом доме имеются следующие помещения:

• Спальня – 27 кв.м.;
• Гостиная – 38 кв.м.;
• Кабинет – 18 кв.м.;
• Детская – 12 кв.м.;
• Кухня – 20 кв.м.;
• Санузел – 3 кв.м.;
• Ванная – 4 кв.м.;
• Коридор – 8 кв.м.

Учитывая, что высота потолка во всех помещениях составляет три метра, вычисляем соответствующие объемы воздуха:

• Спальня – 81 куб.м.;
• Гостиная – 114 куб.м.;
• Кабинет – 54 куб.м.;
• Детская – 36 куб.м.;
• Кухня – 60 куб.м.;
• Санузел – 9 куб.м.;
• Ванная – 12 куб.м.;
• Коридор – 24 куб.м.

Теперь, используя приведенную выше таблицу, нужно произвести расчёты вентиляции помещения с учетом кратности воздухообмена, увеличив каждый показатель до значения, кратного пяти:

• Спальня – 81 куб.м.*1 = 85 куб.м.;
• Гостиная – 38 кв.м.*3 = 115 куб.м.;
• Кабинет – 54 куб.м.*1 = 55 куб.м.;
• Детская – 36 куб.м.*1 = 40 куб.м.;
• Кухня – 60 куб.м. – не менее 90 куб.м.;
• Санузел – 9 куб.м. не менее 50 куб.м;
• Ванная – 12 куб.м. не менее 25 куб.м.

Сведения о нормативах для коридора в таблице отсутствуют, поэтому в расчете данные по этому небольшому помещению не учтены. Для гостиной выполнен расчет по площади с учетом норматива три куб. метра на каждый метр площади.

Правильно организованная система вентиляции обеспечит достаточный воздухообмен в гостиной. При проектировании обязательно следует учитывать требования и нормы СНиПов

Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.

Объем воздухообмена по притоку:

• Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
• Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
• Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
• Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.м\ч.

Объем воздухообмена по вытяжке:

• Кухня – 60 куб.м. — не менее 90 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 165 куб.м/ч.

Теперь следует сравнить полученные суммы. Очевидно, что необходимый приток превышает вытяжку на 130 куб.м/ч (295 куб.м/ч-165 куб.м/ч).

Чтобы устранить эту разницу, нужно увеличить объемы воздухообмена по вытяжке, например, увеличив показатели по кухне. На практике это проводится, например, заменой воздуховодов на каналы бóльшего сечения.

Правила расчета площади воздушных каналов для замены или модернизации системы вентилирования . Советуем ознакомиться с полезным материалом.

После правок результаты расчета будут выглядеть следующим образом:

Объем воздухообмена по притоку:

• Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
• Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
• Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
• Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.м\ч.

Объем воздухообмена по вытяжке:

• Кухня – 60 куб.м. — 220 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 295 куб.м/ч.

Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.

Расчет вентиляционной системы для кухни также чрезвычайно важен. Особенно, если там используется газовое оборудование для приготовления пищи

Расчет воздухообмена в соответствии с санитарными нормами выполнить значительно проще. Допустим, что в доме, рассмотренном выше, постоянно проживают два человека и еще двое пребывают в помещении нерегулярно.

Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб.м\чел для постоянных жильцов и 20 куб.м\час для временных посетителей:

• Спальня – 2 чел*60 = 120 куб.м\час;
• Кабинет – 1 чел.*60 = 60 куб.м\час;
• Гостиная 2 чел*60 + 2 чел*20 = 160 куб.м\час;
• Детская 1 чел.*60 = 60 куб.м\час.

Всего по притоку — 400 куб.м\час.

Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Достаточный объем воздуха, своевременно поступающий в ванную комнату, и также своевременная эвакуация отработанного позволяет предотвратить образование затхлого воздуха и появление плесневелых грибов

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

• Кухня – 60 куб.м. — 300 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 400 куб.м/ч.

Увеличен воздухообмен для кухни и ванной комнаты. Недостаточный объем по вытяжке можно разделить между всеми помещениями, в которых установлена . Или увеличить этот показатель только для одного помещения, как это было сделано при расчете по кратностям.

В соответствии с санитарными нормами воздухообмен рассчитывают подобным образом. Допустим, площадь дома составляет 130 кв.м. Тогда воздухообмен по притоку должен составлять 130 кв.м*3 куб.м\час = 390 куб.м\час.

Остается распределить этот объем на помещения по вытяжке, например, таким образом:

• Кухня – 60 куб.м. — 290 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 390 куб.м/ч.

Баланс воздухообмена — один из основных показателей при проектировании вентиляционных систем. Дальнейшие расчеты выполняются на основе этих сведений.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

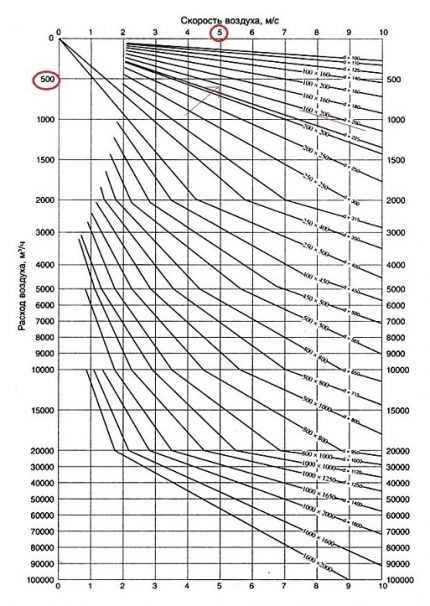

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит .

Выводы и полезное видео по теме

Ролик #1. Полезные сведения по принципам работы системы вентилирования:

Ролик #2. Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Хотите поделиться собственным опытом в расчете и сооружении вентиляции? Возникли вопросы в ходе ознакомления с информацией? Нашли недоработки в тексте? Пишите, пожалуйста, комментарии в блоке, находящимся под текстом статьи.

sovet-ingenera.com

Калькулятор эквивалентного диаметра | ВЕНТА

Эквивалентный диаметр — диаметр круглого воздуховода, в котором потеря давления на трение при одинаковой длине равна его потере в прямоугольном воздуховоде.

Эквивалентный диаметр прямоугольного воздуховода

Эквивалентный диаметр прямоугольного воздуховода можно вычислить по формуле

d_e = 1.30 x ((a x b)^0.625) / (a + b)^0.25) (1)

где

d_e = эквивалентный диаметр (мм)

a = длина стороны A (мм)

b = длина стороны B (мм)

Эквивалентный диаметр — de (мм)
Сторона воздуховода A мм.	Сторона воздуховода — B (мм.)
	100	150	200	250	300	400	500	600	800	1000	1200	1400	1600	1800	2000
100	109	133	152	168	183	207	227
150	133	164	189	210	229	261	287	310
200	152	189	219	244	266	305	337	365
250	168	210	246	273	299	343	381	414	470
300	183	229	266	299	328	378	420	457	520	574
400	207	260	305	343	378	437	488	531	609	674	731
500	227	287	337	381	420	488	547	598	687	762	827	886
600		310	365	414	457	531	598	656	755	840	914	980	1041
800			414	470	520	609	687	755	875	976	1066	1146	1219	1286
1000				517	574	674	762	840	976	1093	1196	1289	1373	1451	1523
1200					620	731	827	914	1066	1196	1312	1416	1511	1598	1680
1400						781	886	980	1146	1289	1416	1530	1635	1732	1822
1600							939	1041	1219	1373	1511	1635	1749	1854	1952
1800								1096	1286	1451	1598	1732	1854	1968	2073
2000										1523	1680	1822	1952	2073	2186



Эквивалентный диаметр овального воздуховода

Эквивалентный диаметр овального воздуховода можно вычислить по формуле

d_e = 1.55 A^0.625/P^0.2 (2)

где

A = площадь поперечного сечения овального воздуховода (м²)

P = периметр овального воздуховода (м)

Площадь поперечного сечения овального воздуховода можно вычислить по формуле

A = (π b²/4) + b(a — b) (2a)

где

a = большая сторона овального воздуховода (м)

b = меньшая сторона овального воздуховода (м)

Периметр овального воздуховода можно вычислить по формуле

P = π b + 2(a — b)  (2b)

www.dvavtomatika.ru
