Как крепятся софиты – Монтаж софитов своими руками — инструкция и установка (фото, видео)

все о подшивке карнизов софитами

Сегодня производители софитов в один голос утверждают, что установка их продуктов – занятие легкое и простое. Ведь на таких изделиях уже есть все необходимые замки, отверстия и приспособления, а сопутствующая техническая документация подробно освещает каждый шаг.

И правда, есть ли в этом процессе тонкости и нюансы, о которых лучше знать заранее? Скажем вам так: грамотный монтаж софитов действительно доступен любому рукастому мастеру, но, чтобы подшивка кровли служила долго и выглядела презентабельно, важно быть подкованным также теоретически.

Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге.

Начнем с самого начала. Так, подшивать свес крыши нужно до начала настила кровельного материала. Также предварительно следует теплоизолировать стены, чтобы между стенами и крышами не было незащищенных участков.

И в первую очередь рассчитывают и монтируют обрешетку. Самый простой и наиболее распространенный способ подшивки крыши софитами – горизонтальный. Для этой задачи к стропилам или их продолжению в виде кобылок предварительно крепят бруски, формирующие каркас короба.

На этом этапе крайне важно контролировать при помощи уровня и отвеса будущую плоскость подшивки. Вот несколько вариантов, как именно располагать брусья обрешетки на свесе стандартной крыши:

Нельзя сказать, что горизонтальное или диагональное расположение обрешетки лучше. Здесь скорее все зависит от того, какой свес вам кажется более эстетичным и планируете ли вы располагать в софитах кабеля коммуникации и встраивать светильники. Тогда горизонтальный вариант более целесообразен, конечно.

Идем далее. Укладывать обрешетку нужно по периметру свеса, параллельно стене, и в качестве материала  подходит оцинкованный профиль или деревянные рейки. Если отдаете предпочтение древесине, то следите за тем, чтобы такие бруски были достаточно сухими, с влажностью не более 15-18%, без сучков и изгибов, а если металлу, то выбирайте либо алюминий, либо антикоррозийную сталь.

Между рейками должно быть расстояние не больше 30-40 см. Если так получится, что свес все-таки превышает 40 см, нужно будет установить дополнительную рейку – между внутренней и внешней. А вот если расстояние превышает 40 см, то усиливайте это место. А вот поперечными брусками вертикальные соединять не стоит, хотя такая практика встречается.

Со стороны лобовой доски и стены прибейте две доски, на которые потом вы будете фиксировать планки софитов и доборные элементы. При длине свеса более 80 см возьмите три точки крепления. При этом доски должны быть достаточной ширины для монтажа софитов и доборных элементов более 100 мм шириной.

Теперь давайте позаботимся о том, чтобы не испортить сами панели до начала их монтажа. Так, только что приобретенные софиты необходимо укладывать на ровную, плоскую поверхность. Хранят упаковки с ними в стопках из пачек, но не более 15-ти вместе в одной стопке.

Если площадка открыта, то упаковки лучше вскрыть. Если к таким советам не прислушаться, то на исходе есть риск получить не совсем ровные детали, которые потом попросту не получится вставить в пазы. Представьте, насколько неприятно будет обнаружить этот дефект уже в процессе монтажа.

Далее, панели софитов нужно подготовить так, чтобы длина их панелей была на 50 мм меньше, чем свес от стены до лобовой доски. Сами софиты подрезать не сложно, только обязательно используйте защитные очки.

Для циркулярной пилы используйте полотно с тонкими зубьями в обратную сторону или другие подходящие инструменты:

Небольшой совет: если вам удобнее работать с ножницами по металлу, то попробуйте сделать так: не режьте сразу по всей длине ножниц, а используйте их лезвие только на ¾. Для резки также подходит нож. Проведите им небольшую борозду в нужном месте, а затем согните и разогните софит несколько раз, пока панель не сломается. Сразу прорезать насквозь не нужно.

Помните, что резать панели можно только начиная с крепежной части. Вот какими инструментами удобнее регулировать длину виниловых софитов:

Вот процесс работы с популярными алюминиевыми софитами:

К сожалению, не все знают, что в работе с металлическими софитами есть свои особенности. Так, их нельзя резать абразивным кругом, т.е. болгаркой. Т.к. это приводит к повреждению полимерного покрытия и быстрой коррозии металла.

Вплоть до того, что даже производители не дают гарантии на софиты, которые подрезались при помощи болгарки. Для этой задачи куда более подходят вырубные ножницы, мультифункциональные резаки или специальные насадки на дрель.

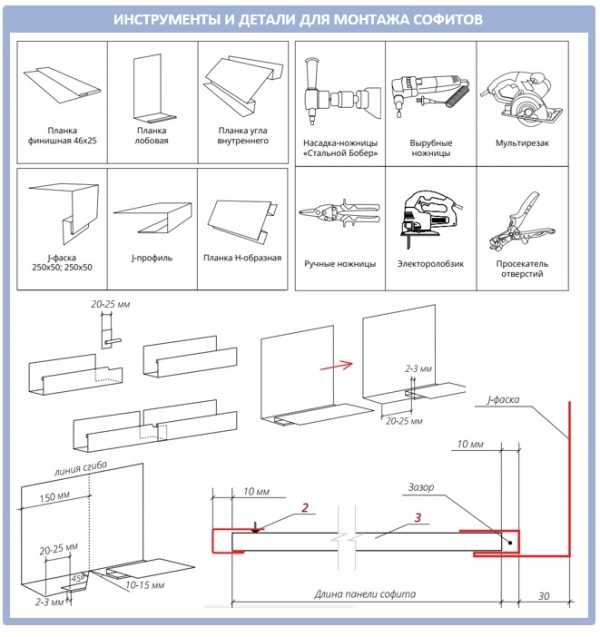

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

• J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
• L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
• J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

• Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
• Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

• Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
• Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
• Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Отметим еще несколько важных моментов. Чтобы самостоятельно установить софит, вам нужно будет вооружиться шуруповертом, кровельными клещами, рулеткой, уровнем и лобзиком с пилкой по металлу.

Не забудьте также приобрести специальный корректор для устранения царапин для металлических панелей (если вы устанавливаете именно такие), ведь все равно где-нибудь поверхность будет повреждена, и нужно будет защитить покрытиев этом месте.

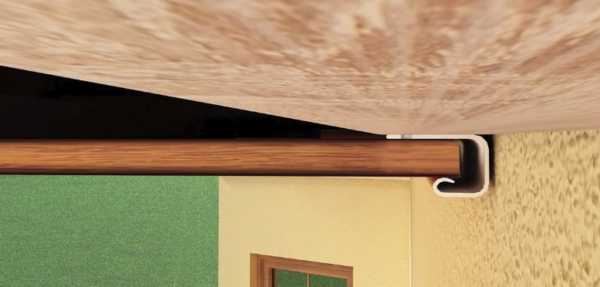

Сами панели вставьте в J-профили с небольшим зазором:

Закрепите софиты саморезами и специальной заклепкой. Желательно в этом плане применять крепеж с окрашенной головкой. Также панели разрешено фиксировать при помощи саморезов с прессшайбой.

Для открытых свесов нужно использовать F-профиль:

• Шаг 1. Сделайте при помощи уровня отметку параллельно поясу крыши у края стены и прибейте профиль к задней стене дома.
• Шаг 2. От этих вертикальных отметок отступите 2 см вверх и проведите меловую линию.
• Шаг 3. Вот вдоль этой линии установите F-профиль так, чтобы на линии оказалась верхняя кромка. Здесь очень важно сделать все правильно, ведь именно этот профиль образует заднюю поддержку софитов.

А вот для закрытого свеса дополнительно еще нужен J-профиль:

• Шаг 1. Измерьте расстояние между J-профилем и F-профилем, от переднего до заднего края.
• Шаг 2. Отрежьте панели по вымеренному отрезку и отнимите 3-5 см, чтобы учитывать возможное расширение. Для этой цели лучше использовать сплошные панели, кроме тех мест, где будет обустроена вентиляция – там подойдет и перфорированный софит.
• Шаг 3. Отрежьте панели по длине и вставьте их одним концом в ту поддержку на стене, которую вы установили – F-профиль или J-профиль. Выровняйте профиль и зафиксируйте его.
• Шаг 4. Как только установите первую панель, закрепите замок второй. Закройте край с прорезями.
• Шаг 5. Подгоните вручную панели друг к другу. Если ширина не менее 45 см, дополнительные промежуточные поддержки не нужны.

Углы делают при помощи J-профиля или H-профиля. Сложите оба профиля задними гранями друг к друга, чтобы создать дополнительную поддержку для софитов.

Далее, внимательно следите за тем, чтобы панели софитов не были натянуты слишком сильно, иначе их форму может «повести». Поэтому старайтесь не натягивать горизонтальные панели обшивки при монтаже, лучше просто нажимайте на низ и тяните их вверх до полного сцепления.

На практике вы сразу поймете, что да как, а подготовиться к процессу вам поможет этот видео-ролик:

Если все получилось, прибитые панели будут висеть без натяжения. Если же панели окажутся все-таки натянутыми, в замках возникнет трение, а профиль рискует изменить форму, деформироваться, одним словом.

Давайте рассмотрим, какое крепление лучше всего подходит для этой задачи. Так, для монтажа софитов нужны антикоррозийные шурупы или гвозди (но только антикоррозийные). Дело в том, что софиты будут все 365 дней в году иметь прямой контакт с открытой атмосферой. А в особо дождливые дни влажность воздуха достаточно высока.

Шляпка у гвоздей и шурупов в диаметре должна быть не уже 8 мм, а ножка – 3 мм. Движение панели в процессе монтажа обязано быть свободным Правильно ли вы все сделали, поможет проверить обычная копеечная монета, которая, если все сделано правильно, поместится между шляпкой и панелью. А между крепежом и поверхностью панели оставляют не менее 1 мм:

Гвоздь старайтесь не забивать глубоко – необходимо оставить 1 мм между сайдингом и низом шляпки гвоздя. Прибивать гвозди лучше на расстоянии 40-60 см друг от друга – так, чтобы панели смогли свободно двигаться.

Забивайте их прямо в центре прорези, и ни в коем случае не на конце, иначе испортите панель обшивки. На всех стыках и ограничителях на конце профилей обязательно оставляйте минимальный зазор в 5 мм, а если работаете в холодную погоду – то все 6 мм.

Завершает весь процесс монтажа софитов оформление углов. Поворот реализуют как прямым углом, так и по диагонали. Диагональная стыковка смотрится более эффектно, но в выполнении более сложная.

На стыках панелей для обхода углов используется либо Н-профиль, либо два J-профиля. Так, в диагональном варианте применяется J-профиль, а сами панели софитов обрезают, чтобы углы подходили друг другу.

Если вам вообще не нужно будет скрывать крепеж, установите простую стыковочную планку:

• Шаг 1. Сделайте разметку: приложите планку к месту так, чтобы остались минимальные зазоры между доборными элементами. Все лишнее отрежьте.
• Шаг 2. Закрепите планку саморезами к обрешетке и разметьте панели, которые примыкают к Н-профилю так, чтобы стык в итоге выглядел симметричным.
• Шаг 3. Удалите с подшивки строительный мусор и оставшуюся защитную пленку, подкрасьте все потертости и царапины.

Сами профили нужно монтировать на обрешетку, чтобы создать дополнительную опору. Вот как выглядит прямое и диагональное оформление углов в подшивка карнизов софитами:

Если при установке софитов были соблюдены все правила, вся свес крыши будет выглядеть аккуратно, органично и целостно. Кроме того, у софитов есть важная функция, которую те будут выполнять только при качественном монтаже. А благодаря нашим мастер-классам и иллюстрациям вы сможете разбираться в тонкостях такого процесса, и быть уверенным в результате.

Справились? Покажите, как получилось!

krovgid.com

Установка софитов под крышу: подробная инструкция

Крыша здания относится к одной из наиболее сложных конструкций, оказывающих заметное влияние на долговечность эксплуатации строения. Современные технологии позволили существенно ускорять работы и улучшать внешний вид зданий. Новые материалы не боятся влаги и солнца, могут использоваться для всех типов обшивки, отличаются высокими эксплуатационными характеристиками.

Установка софитов под крышу

Содержание статьи

Виды панелей софитов

В зависимости от того, какие функции должно выполнять подкровельное пространство, для обшивки софитов нужно использовать специальные элементы.

Вид софитов	Краткое эксплуатационное описание и технические характеристики
Перфорированные	Вся поверхность панелей имеет небольшие отверстия, сквозь которые обеспечивается максимальная естественная вентиляция подкровельного пространства. Такие панели рекомендуются использовать для кровель, у которых есть большие риски работать в условиях повышенной влажности. Эффективная вентиляция позволит удалять влагу и создавать благоприятные условия для деревянных элементов стропильной системы. Еще одна сфера использования – размеры софитов небольшие, есть вероятность ухудшения естественной тяги. Для гарантии нужно увеличивать количество отверстий.
Частично перфорированные	Отверстия имеются через полосу панели. Место установки определяется с учетом особенностей и технических параметров кровельного пирога теплой крыши. Иногда перфорация служит обыкновенным декоративным элементом для улучшения внешнего вида софитов.
Сплошные	Применяются для подшивки глухих участков, для софитов используются редко. Часто можно встретить на закрытых архитектурных элементах зданий в качестве финишной отделки.

По материалу изготовления панели могут быть:

• виниловыми;

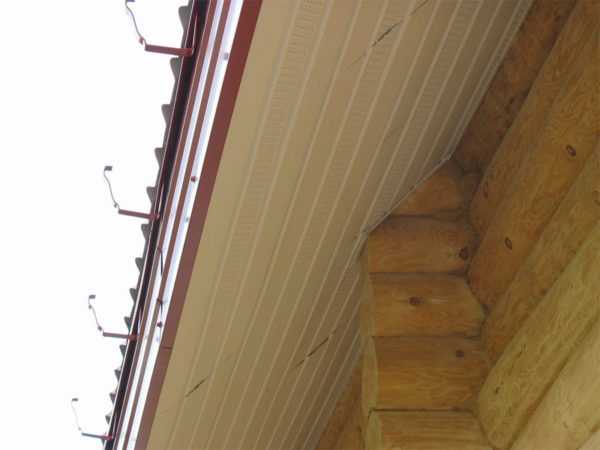

  Софиты виниловые

• из оцинкованного и окрашенного полимерными красками листового железа;

  Софиты оцинкованные

• алюминиевыми;

  Алюминиевые софиты

• медными.

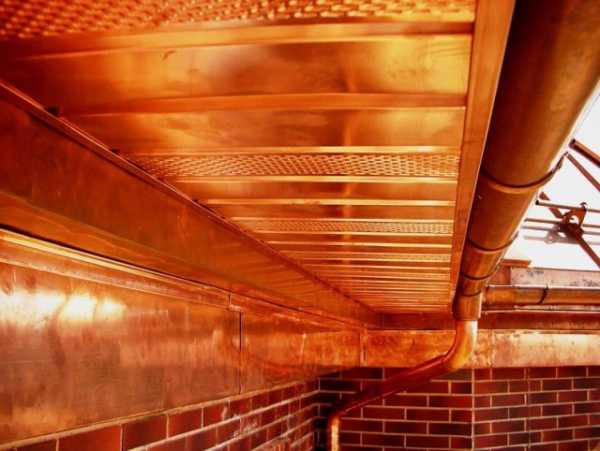

  Софиты из меди

Первые самые дешевые, имеют широкое распространение. Могут быть различных цветовых решений и формы, размеры панелей колеблются в широких пределах. Медные очень дорогие, встречаются только на самых престижных зданиях, культовых или исторических сооружениях.

Типы подшивки

Тип подшивки софитов желательно выбирать еще на стадии строительства стропильной системы. В настоящее время строительстве используется два варианта расположения планок.

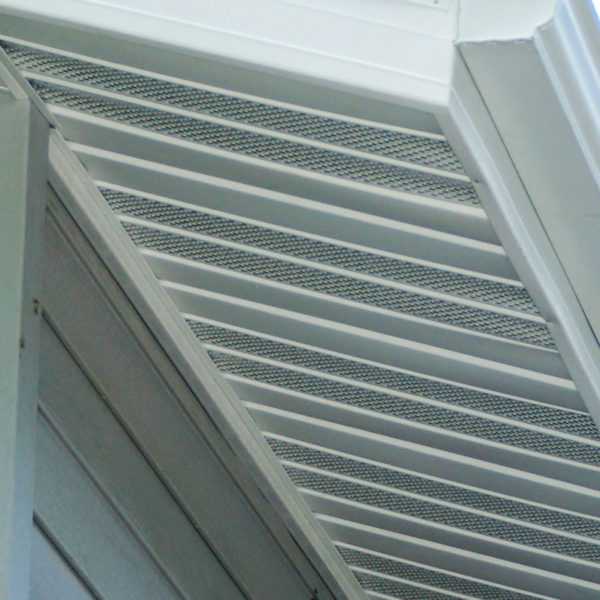

1. Диагональный. Самый простой метод, панели прибиваются параллельно плоскостям стропильных ног по диагонали к фронтонным стенам. Преимущества – нет надобности делать специальный каркас, достаточно зафиксировать по стропилинам обыкновенные продольные рейки или доски. Недостаток – внешний вид удовлетворяет далеко не всех застройщиков.

   Подшивка карнизов крыши

2. Горизонтальный. Для фиксации панелей необходимо готовить специальный каркас. Это довольно сложное занятие, мастер должен иметь практический опыт выполнения строительных и плотницких работ.

   Кровельные софиты

По технической сложности установка софитов относится к средней категории. Здесь главное очень внимательно работать, не допускать больших разбросов по линейным размерам. Связано это с небольшими размерами планок, на таких элементах отлично заметны все расхождения по размерам.

Софиты для подшивки кровли: размеры

Пошаговая инструкция монтажа софитов

Конкретный алгоритм зависит от особенностей стропильной системы, размеров свеса, типов стропильных ног и прочих условий. Для производства работ следует подготовить измерительные инструменты, болгарку с диском по металлу, шуруповерт или отвертку, монтажный нож, уровень. Все работы разбиваются на несколько этапов.

Подготовительный этап

Подсчитайте необходимое количество планок, определитесь с перечнем и номенклатурой доборных элементов. Для работы понадобятся следующие элементы.

1. Софитные панели. Ними обшиваются все площади под карнизами и боковыми участками скатов крыши. Количество подсчитывается после замеров длины и ширины свесов, на непредвиденные расходы полученную сумму следует увеличивать минимум на 5%. Если каркас имеет сложную форму, много различных многоугольников, треугольников и трапеций, то отходы возрастают, запас следует увеличивать. Рекомендуется покупать минимум два типа панелей с различным количеством перфорированных отверстий, это поможет регулировать размеры продухов по мере технической необходимости.

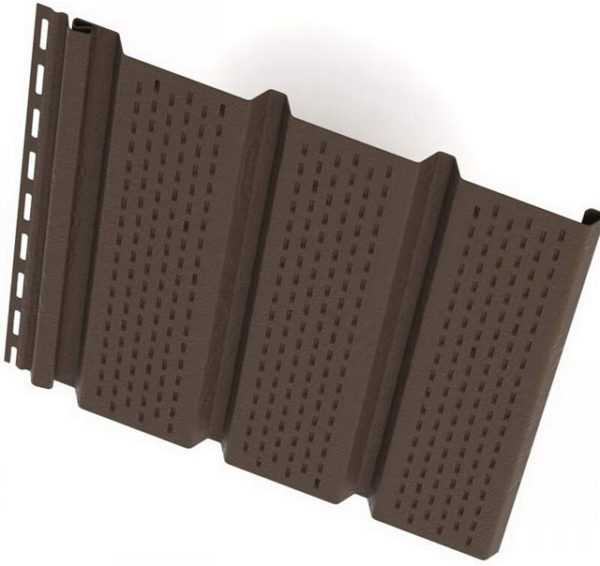

   Софитные панели

2. Отделочные планки. Мастера их называют J-профилями. Они используются для герметизации стыков, в дальнейшем к профилям фиксируются софитные планки. Угол в профиле 95°, что позволяет скрывать нервности финишной отделки фасадных стен.

   J-профиль

3. Соединительные планки. Называются H-профилями. Применяются в местах соединения планок под углами, повышают прочность и надежность конструкции.

   Профиль-H для софита

Софит лучше монтировать на деревянные рейки 30×50 мм, поверхности пиломатериалов рекомендуется пропитать антисептиками.

Деревянные рейки

Изготовление каркаса под софит

Довольно ответственный этап, от правильности его изготовления зависит конечный внешний вид подшивки.

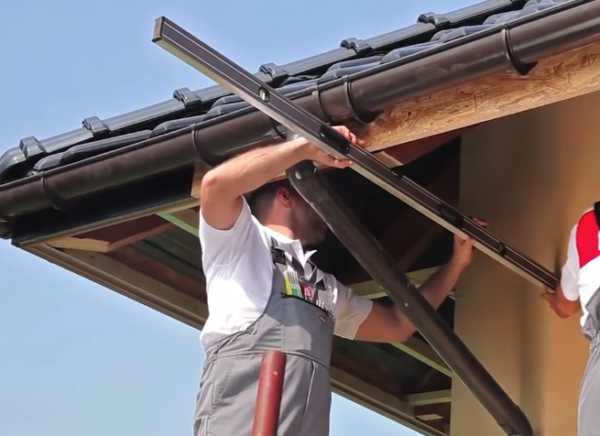

Шаг 1. Длинным водяным уровнем нанесите метки на стену на уровне нижней плоскости карнизной доски. Для этого приставьте инструмент к доске, а вторым концом уприте о фасадную стену.

Порядок разметки

Выровняйте его положение по горизонтали и сделайте метку на стене. Подготовьте такие метки по всем углам здания, где будет прибиваться софит.

Подготовка меток по всем углам здания

Шаг 2. Проведите на стенах горизонтальную линию. Сделать это можно при помощи длинного водяного уровня или специальной отбивочной веревкой. Если работаете с уровнем, то линия делается частями, постоянно проверяется горизонтальность положения верхней плоскости инструмента. Если на конце есть небольшой разброс по высоте – ничего страшного. Последний отрезок линии соединяйте с ранее нарисованной горизонтальной меткой.

Обивочной веревкой работать намного быстрее, проще и точнее. Один конец прикладывается в одном месте, а второй с противоположной стороны стены. Веревка сильно натягивается, затем немного приподымается над стеной и отпускается. После удара на стене образуется идеально ровная линия из порошка синьки. Недостаток такого метода – на ровной светлой стене могут остаться следы от синьки. Удалить их невозможно, а после дождя появятся еще и грязные потеки.

Отметка горизонтальной линии

Вывод. Если фасадные стены не имеют финишной отделки, то лучше пользоваться отбивочной веревкой. Если они уже полностью отделаны, то профессионалы рекомендуют линию рисовать при помощи уровня и обыкновенного плотницкого карандаша.

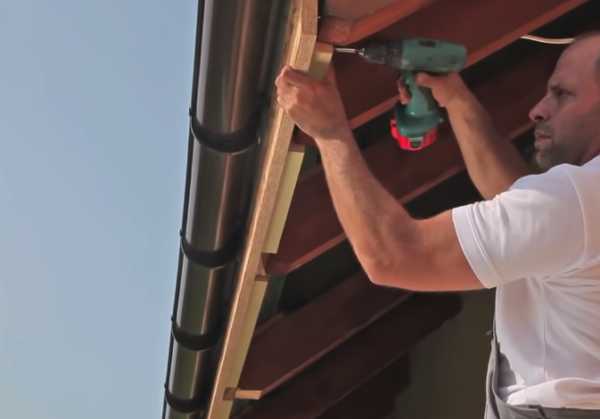

Шаг 3. Закрепите на стене рейки для каркаса софита.

Фиксация рейки

Если дом имеет утепления, а фасадные стены из пеноблоков или дерева, то для фиксации лучше брать длинные метизы быстрого монтажа.

Используемые метизы

Для них только высверливается соответствующее отверстие, метизы вбиваются в него без дополнительных элементов. Для кирпичных или бетонных стен придется использовать дюбели, работать с ними труднее. Необходимо вначале по отдельности высверливать отверстия в рейке и стене, постоянно контролировать, чтобы они совпадали. Потом вставлять в них пластиковые элементы дюбелей и только после этого фиксировать дюбель-гвоздями рейки.

Шаг 4. Прикрепите рейки по всей длине поджелобного пояса. При этом обращайте внимание, чтобы их нижние грани располагались в одной плоскости с рейками, прикрепленными к фасаду. Перенос горизонтали нужно очень внимательно делать водяным уровнем. Во время разметки не забывайте учитывать высоту J-профиля, в противном случае каркас получится не горизонтальным, а немного под уклоном. К карнизной доске рейка прикручивается обыкновенными саморезами по дереву.

Фиксация реек

Еще одно фото процесса

Важно. Ширина каркаса зависит от технических параметров планок софита. Узнайте из инструкции, какое максимальное расстояние они выдерживают без дополнительных точек упора. Есть планки, не провисающие по длине до 80 см, для них нет надобности усложнять каркас за счет установки дополнительных упорных реек. Но можно встретить дешевые софитные планки, которые начинают прогибаться при длине 40–50 см.

Если у вас тонкие планки, то нужно увеличивать количество точек фиксации, соответственно, делать еще одну или несколько продольных линий для крепления. Они прикручиваются к рейкам, установленным на стену и поджелобному поясу. Затем к этим поперечинам фиксируется длинная рейка, она и будет служить дополнительной точкой упора для софитов.

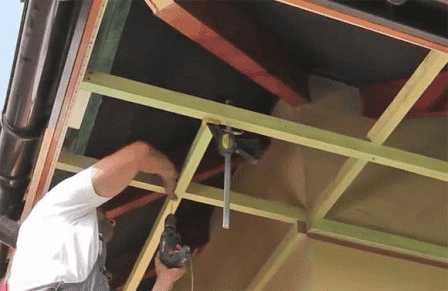

Каркас в процессе монтажа

Угол каркаса

Завершенная работа

На этом изготовление каркаса закончено, можно приступать к установке элементов софита.

Монтаж софита

Выше мы уже упоминали, что работы не относятся к сложной категории, но требуют повышенной внимательности во время разметки и отрезания элементов конструкции.

Шаг 1. По периметру каркаса прикрутите отделочную планку. Если возникла необходимость соединить две короткие планки в одну длинную, то делать это надо в такой последовательности.

1. Ножницами по металлу отрежьте часть ровной площадки планки с одного торца. Длина площадки примерно 2–3 см.
2. Аккуратно уберите все заусеницы, проверьте правильность отрезания.
3. Вставьте профиль подготовленной планки в профиль целой задвиньте его до упора. Длина участка соединения зависит от параметров вырезанной перфорированной площадки.

Обрезка планки

Стыковка планок

Профессионалы настоятельно рекомендуют соединять элементы только таким способом, а не саморезами впритык. Дело в том, что пластики имеют довольно большие коэффициенты теплового расширения, во время нагревания/охлаждения в стыках могут появляться видимые щели или вспучивания.

Шаг 2. Крепите планки при помощи специальных шурупов по древу с плоскими головками, не закручивайте их с большим усилием, рейки должны иметь возможность немного смещаться по длине и компенсировать изменения линейных размеров. В углах элементы подпиливайте под 45°.

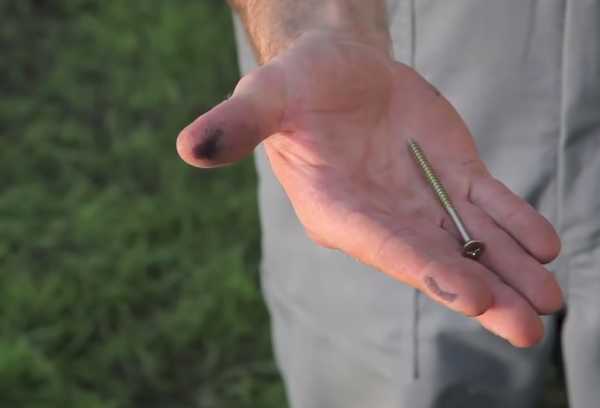

Шуруп

Крепление планки

По такому же алгоритму отделайте весь каркас, подготовленный под софит. Не спешите, аккуратно относитесь к каждой операции. Софиты располагаются на большой высоте, устранить обнаруженные во время эксплуатации дома недостатки довольно сложно.

Каркас под софит

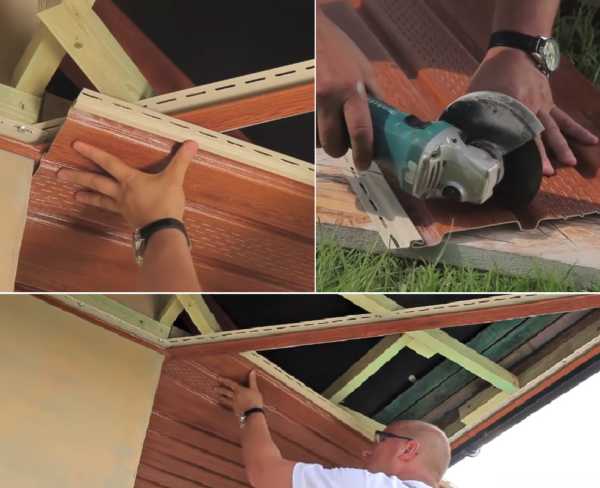

Приступайте к монтажу панелей. Элементы системы можно резать ножовкой по металлу, электрическим лобзиком, ножницами или болгаркой с абразивным диском. Последним инструментом работать быстрее и легче, чем всеми остальными.

Шаг 3. Снимите размеры ширины каркаса. Если по всей длине размер одинаков – отлично, это позволяет разу готовить все элементы, а не замерять каждый кусок по отдельности.

Важно. Не забывайте оставлять зазор между планками и панелями шириной примерно один сантиметр для компенсации линейных расширений. Если работы делаются в жаркую погоду, то зазор можно немного уменьшить, если в холодную, то его следует увеличивать.

Схема установки панелей

Резка панелей

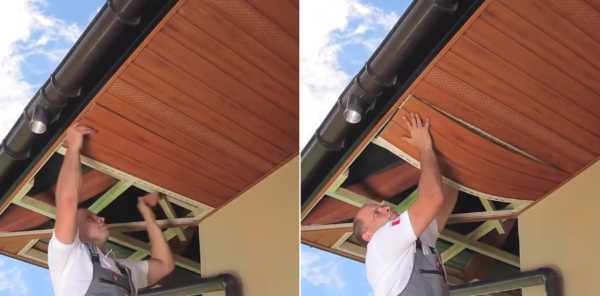

Шаг 4. Всуньте панель в замок дальней отделочно планки, расположенный у фасадной стены. Затем немного согните элемент и вставьте его в замок ближней планки. Соедините замки. Если есть дополнительное место фиксации, то прикрутите к нему панель саморезом с широкой шляпкой. Признаком правильного соединения двух панелей между собой является щелчок, он свидетельствует о том, что замки плотно сомкнулись. Таким же методом устанавливайте панели до начала поворота софита.

Установка панелей

Шаг 5. Смонтируйте соединительную планку H-профиль. Если на фасаде есть различные углы, то процесс фиксации планки несколько усложняется. Делается это следующим образом.

1. Прижмите планку струбциной к предполагаемому месту крепления. Следите, чтобы ее середина располагалась точно по вершинам углов.
2. Уровнем или линейкой перенесите линии стен на планку. На ее поверхности должны быть две линии, точка пересечения точно по оси симметрии. Угол между линиями получится таким же, как и угол между стенами.
3. Вырежьте элемент в форме треугольника, установите один конец планки на свое место, второй зажмите струбциной.
4. Прикладывайте уровень к внутренним поверхностям J-профилей и перенесите их продолжение на планку.
5. Отрежьте лишнюю часть. Готовую планку прикрепите в углу конструкции.

Установка планки. Разметка

Вставка H-планки

Крепление планки в углу

За счет таких действий у вас получится точная копия всех углов, стык будет ровным. Незначительные отклонения от 45° будут незаметными.

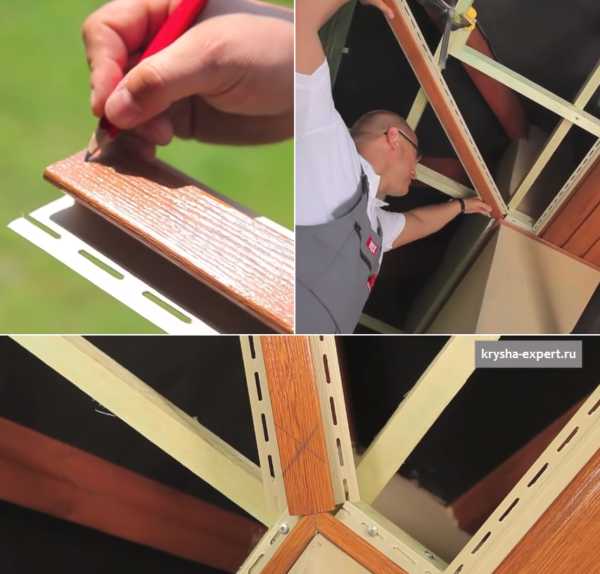

Шаг 6. Устанавливайте панели в углу. Это несколько сложнее, чем установка на прямых участках.

Монтаж следует выполнять в такой последовательности.

1. Вставьте панель в замок уже смонтированной, аккуратно отметьте две точки соприкосновения с планкой.
2. Снимите панель, между точками проведите линию и отрежьте излишек.
3. Установите подготовленную панель на место.

Установка панелей в углу

Закрывайте угол до конца. Чтобы в угле было соединение «елочка» вторую часть панелей следует устанавливать под прямым углом к первому. Одна линия карниза готова, продолжайте устанавливать софиты по всему периметру здания.

Соединение «елочка»

Подшитые свесы

Видео – Подшивка свесов кровли софитом

krysha-expert.ru

Методы установки рядовых панелей, монтаж софитов

1. Главная
2. Инструкции
3. Инструкция по монтажу сайдинга Docke
4. Методы установки рядовых панелей, монтаж софитов

Методы установки рядовых панелей

От угла здания

При этом способе монтажа рядового сайдинга установка панелей каждого ряда ведется от одного угла дома к другому. Как правило, целое количество не укладывается по ширине фасада, и ближайшую к углу панель приходится отрезать на нужную ширину.

Если ее укоротить только с одной стороны, то обшивка получится несимметричной. Поэтому чаще резке подвергаются обе крайние панели. Соответственно, рассчитывается необходимая величина отреза, которая делится пополам. После резки получается два укороченных элемента одинаковой длины.

При резке удаляются замковые элементы со стороны, обращенной к углу. Поэтому необходимо сделать по краю зацепы с помощью пуансона.

Угловые профили не имеют ответных крючков, и чтобы можно было закрепить панели в замок, в желоба углов необходимо вставить финишные планки или J-профили. Их нужно подогнать по высоте, для чего применяется деревянная рейка.

От центра фасада

Этот способ может оказаться более быстрым, так как позволяет вести монтаж от середины стены сразу в обе стороны по направлению к углам. Укороченные элементы обычно заводятся на зацепах в H-профиль, установленный по центру стены, в который вставляются J-профиль или стартовая планка. А в угловой профиль при этом варианте монтажа можно завести край полноразмерной панели.

При любом способе монтажа нельзя забывать о температурных зазорах между панелями и принимающими желобами доборных элементов: от 1 до 3 мм в верхней части, от 1 до 6 мм — в нижней.

Температурный зазор увеличивается до 2-9 мм при соединении панелей внахлест по вертикали, когда целое количество вертикального сайдинга не укладывается по высоте стены. Сама вертикальная стыковка внахлест осуществляется по аналогии с горизонтальной.

Монтаж софитов

При установке виниловых софитов на открытых или закрытых свесах крыши в первую очередь необходимо учитывать, что любая утепленная кровля нуждается в вентиляции. Компания Docke выпускает как перфорированные софиты с вентиляционными отверстиями, так и сплошные без них.

Чтобы правильно организовать кровельную вентиляцию, нужно предварительно рассчитать, сколько потребуется перфорированных софитов, а сколько сплошных.

Площадь вентиляционных отверстий зависит от общей площади кровли. Для крыш с холодными чердаками она меньше, поскольку теплоизоляция лежит в основании чердака, в расчет включается только эта площадь. Если же кровля предусматривает отапливаемый чердак или мансарду, то теплоизоляция укладывается по скатам крыши, площадь вентилируемого пространства увеличивается.

Суммарная площадь вентиляционных отверстий в кровельных конструкциях должна быть равна как минимум 1/150 от площади вентилируемого пространства. Нужно иметь в виду, что в число этих отверстий входит не только перфорация на софитах. Вентиляционные каналы устраиваются, например, при монтаже кровельного покрытия, и их нужно учитывать в расчетах. Еще одна важная цифра для этих расчетов — площадь отверстий в перфорированных панелях. Она составляет 15 квадратных сантиметров на каждый софит.

Перфорированные софиты Деке рекомендуется размещать под кровлей равномерно — это важно не только для вентиляции, но и с эстетической точки зрения. В зависимости от необходимого количества панелей с перфорацией их можно устанавливать через один сплошной софит, через два, через три или больше.

До появления софитов свесы кровли малоэтажных зданий наиболее часто обшивались досками. Такой свес называется закрытым. У открытого свеса обшивки нет и при взгляде снизу можно увидеть стропила.

Если на открытом свесе монтируются софиты Docke, то предварительно обшивать свес досками не требуется. Виниловых панелей достаточно и для декоративных целей, и для защиты от непогоды.

На рисунке показано, как устанавливать софиты на открытых и закрытых свесах разной конструкции. Способы крепления во многом зависят от того, на какое расстояние карниз удален от стены. Но в любом случае нужно установить два принимающих профиля, расположенных параллельно друг к другу — один у стены, другой у карниза.

На открытом свесе шириной менее 40 сантиметров софиты можно устанавливать без крепежа. Их края заводятся в принимающие профили и зацепляются в замок. Если вылет карнизного свеса больше 40 см, то крепеж необходим. Для этого на свесе кровли устанавливаются деревянные бруски, к которым панели фиксируются гвоздями или саморезами.

Если здание расположено в местности, где часто дуют сильные ветры, то крепеж нужен обязательно, и бруски нужно устанавливать с таким расчетом, чтобы расстояние между гвоздями не превышало 200 мм.

Закреплять софиты на закрытом свесе проще — крепеж забивается или вкручивается прямо в доски. Однако предварительно нужно убедиться, что все доски в нормальном состоянии, а если среди них есть гнилые или поврежденные — их следует заменить. Можно также убрать всю деревянную обшивку закрытого свеса и превратить его в открытый.

Монтаж софитов начинается с установки принимающего профиля у карниза. Обычно это J-профиль, но его можно заменить J-фаской. В качестве противоположного принимающего профиля, расположенного у стены, может также использоваться J-профиль либо виниловый молдинг. При монтаже софитов на открытом свесе без крепежа в качестве пристенного принимающего элемента инженеры компании «Вестмет» рекомендуют использовать прижимной профиль, который выкраивается на основе J-профиля.

Пристенный профиль должен находиться на той же высоте, что и карнизный. Для этого высотная отметка карнизного профиля с помощью уровня переносится к месту крепления пристенного.

Впрочем, есть и другой вариант, когда карнизный принимающий профиль не фиксируется, а только наживляется. После этого устанавливаются софиты, только на завершающей стадии осуществляется окончательное выравнивание, закрепление профиля.

Когда доборные элементы установлены, панели отрезаются на нужную длину с учетом дополнительного зазора. В данном случае он нужен не столько для того, чтобы компенсировать температурное удлинение, сколько для удобства монтажа. Величина зазора определяется опытным путем с таким расчетом, чтобы панель легко входила в оба принимающих профиля и крепко держалась в желобах. После установки первой панели следующая точно так же заводится в желоба принимающих профилей, сцепляется с первой в замок — так далее вплоть до угла.

На углу софиты могут стыковаться двумя способами. «Косой угол» предполагает установку H-профиля, в который заводятся подрезанные крайние панели. При соединении под прямым углом одна линия панелей доводится до стены, а примыкающая к ней — до этой линии, где в качестве завершающего элемента устанавливается J-профиль.

Оптимальный момент для монтажа софитов совпадает с конечной стадией укладки рядового сайдинга. Если при облицовке используются леса, то они к этому моменту уже доведены до крыши, а одновременная установка панелей и доборных элементов в месте их схождения под кровлей позволяет устранять возможные ошибки прямо в процессе работы.

www.vestmet.ru

Монтаж софитов, монтаж, подшивка крыши своими руками, металлический, перфорированный софит

Для окончательного оформления выступающих частей крыши используется специальная комплектующая сайдинга. Она называется софит. Монтаж софитов осуществляется для следующих частей здания:

• скатов крыш;
• фронтонов;
• карнизов;
• козырьков.

Кроме декоративного оформления он выполняет также и защитную функцию. Софиты защищают пространство под кровлей от атмосферных осадков и обеспечивают необходимую вентиляцию.

Разновидности панелей

В зависимости от эксплуатационных требований софиты могут быть сплошные или перфорированные. Для фронтонов используются сплошные панели. А в тех случаях, когда требуется наличие вентиляции и отвод испарений, выполняется монтаж софитов с частичной перфорацией. Полоса с отверстиями на таких панелях располагается по центру. Вентилируемая область предотвращает образование плесени под сайдингом.

Полностью перфорированные изделия используются чаще всего. Ими оформляют не только выступающие элементы кровли, но и беседки и открытые веранды. Облицовка софитами этого вида обеспечивает хорошую вентиляцию находящегося под ней пространства, также она позволяет сохранять конструкции крыши без ремонта длительное время.

Софиты изготавливаются в виде полосы с тремя секциями. В качестве материала могут использоваться:

• алюминий;
• оцинкованное железо;
• винил;
• древесина;
• медь.

Каждый вид софитов имеет не только качественные особенности, но и предусматривает различные способы крепления.

Алюминиевая панель

Используется этот элемент как для частных домов, так и для многоэтажных сооружений. Защитная пленка на поверхности материала препятствует негативному влиянию ультрафиолетовых лучей и противостоит температурным перепадам окружающей среды.

Также алюминиевый софит толщиной 1,6 мм с достоинством выдерживает любое термическое воздействие. Полимерное покрытие поверхности позволяет получать продукцию разнообразных оттенков. Алюминиевый софит отличается невысокой стоимостью, хорошими эксплуатационными характеристиками и простотой монтажа.

Оцинкованный сайдинг

Он представляет собой лист стали, покрытый слоем грунта и полимером. Софит металлический не боится ни влаги, ни огня. Такое покрытие отличается надежностью и долговечностью при невысоком показателе стоимости.

Изделия из оцинкованной стали имеют достаточно большой вес, поэтому в случае его применения требуется специальное крепление. Также для разрезания листов необходимо использование специального оборудования, что значительно затрудняет процесс монтажа своими руками.

Виниловая обшивка

Имеет наибольшее распространение благодаря универсальным свойствам винила. Как сплошная, так и перфорированная панель из этого материала имеют небольшой вес и способность воспринимать температурный диапазон от -50 до +50°С. Также виниловый софит не подвержен воздействию биологической среды, на его поверхности не образовывается плесень и грибок.

Простота монтажа позволяет выполнять работы своими руками. В случае необходимости можно с легкостью заменять изношенные участки обшивки. Виниловый софит является бюджетным вариантом, ввиду своей невысокой стоимости.

Древесный композит

В качестве сырья может использоваться древесина хвойных и лиственных пород. Смешиванием древесного композита с полимерами в определенной пропорции, получается основа для производства облицовочного материала. Поверхность изделия покрывается акриловыми красителями. Они защищают структуру материала от разрушения.

Полученные изделия обладают хорошей прочностью, но область применения продукции ограничена. Связано это с тем, что облицовочная поверхность требует специального ухода и обработки. Панели этого вида выпускаются в двух размерах — 115 и 155 мм.

Медный профиль

Это самый надежный, но и дорогостоящий вариант. Медные панели способны выдерживать температурный диапазон в пределах от –60°С до +150°С, причем срок эксплуатации софитов может достигать 150 лет. Материал обладает высокими огнестойкими свойствами и прочностными характеристиками.

Медная облицовка не требует особого ухода, но выполнить монтаж самостоятельно не представляется возможным. Для установки медных изделий вам придется прибегнуть к помощи специалистов.

Крепление софитов

Проводить подшивку желательно при температуре воздуха не ниже 15°С. Перед началом монтажа панели должны находиться не менее 2-3 часов на открытом воздухе. Выполнять обшивку можно как в горизонтальной, так и наклонной плоскости. Корректируется угол наклона при помощи обрешетки. Выбор расположения плоскости зависит от потребностей владельца дома.

Устройство обрешетки

Производить крепление сайдинга можно только после установки специального приспособления, к которому предъявляются следующие требования:

• в качестве материала необходимо использовать деревянный брус или оцинкованный профиль;
• установочные рейки должны располагаться параллельно стенам здания;
• два крайних бруса следует располагать по краю свеса крыши и вплотную к стене;
• шаг между направляющими не может превышать 30–40 см.

При оформлении свеса крыши достаточно двух реек, потому что его ширина при стандартных размерах не превышает обозначенной цифры.

Если подшивке подлежит навес над крыльцом или беседка, тогда необходимо укладывать направляющие по всей ширине конструкции с шагом 30-40 см.

Требования к монтажу

Подшивка софитов требует выполнения определенных правил. Вследствие температурного расширения материала нельзя производить натяжку панелей. Для этого должен быть оставлен зазор от шляпки крепежа до плоскости сайдинга в 1 мм. Необходимо использовать все крепежные элементы только из цветных металлов или оцинкованной стали.

Расстояние между местами фиксации составляет 30–40 см для винилового профиля. Алюминиевый софит фиксируется с шагом 100 см. Крепежные детали должны располагаться по центру продольных отверстий. Ввинчивание или вбивание крепежа необходимо выполнять только под прямым углом.

Установка направляющих планок и панелей

Для фиксации используется J- профиль. Если вы обшиваете сайдингом все строение, тогда начинать устанавливать планки лучше до окончания укладки последней стеновой панели. Выполнение этого условия обеспечит красивый стык. Работы своими руками выполняются в таком порядке:

• крепится J- планка на свесе кровельной конструкции;
• устанавливается на обрешетку и фиксируется второй профиль на одинаковом расстоянии по всей длине, неровности могут быть устранены с помощью подкладок;
• полученный размер между J- планками переносится на панели за вычетом зазора температурного расширения 6 мм;
• отрезанная часть панели вставляется одним концом в профиль около стены;
• затем она отгибается и заводится во вторую направляющую;
• вставленная панель выравнивается строго перпендикулярно стене здания;
• по такой же технологии вставляется и следующий отрезок;
• соединение двух элементов производится при помощи защелкивания замка.

Если по ширине обшиваемой плоскости предусмотрены промежуточные брусья обрешетки, тогда по ним производится фиксация отрезков перфорированного софита.

Соединение углов

Стыковка перпендикулярных участков может выполняться двумя способами:

• диагональным;
• прямым.

Оба варианта предусматривают стыкование по линии соединения двух J- профилей задними стенками. В первом случае место соединение будет проходить по диагонали угла или по одной из боковых сторон подшивки.

Диагональный способ более трудоемкий. Вставляемые панели нужно будет обрезать под углом. В этом случае место стыка будет иметь более красивый вид. Прямой способ заключается в том, что обшивка с одной стороны здания ведется до края свеса крыши. Облицовка перпендикулярной стороны будет стыковаться с боковой частью уже уложенной подшивки.

stofasadov.ru

Как установить софиты Grand Line самому?

После того, как строительство будет завершено, обязательно нужно обратить внимание на подшивку кровли вашего дома, то есть установить специальные софиты. Софиты – это своего рода карнизы, которые защищают пирог кровли от любых внешних воздействий, а также позволяют создать вентиляцию подкровельного пространства. Более того, благодаря софитам внешняя отделка дома защищается, да и само здание смотрится эстетичнее.

Софиты для крыши могут отличатся по внешнему виду, что позволяет подобрать вариант, который будет гармонично смотреться с кровлей, да и вообще со всем внешним видом дома. И хотя результат установки софитов потрясающий, и работа эта продвигается достаточно быстро, но все же какое-то время потратить на монтаж придется.

Для подшивки крыши существует несколько видов софитов, и при выборе нужно учитывать, что каждый из видов подходит под разные условия использования.

Для зашивки свесов фронтона используются сплошные софиты, которые вообще не имеют перфорации. Лист такого софита – целостная профилированная панель, которая и подшивается к карнизу.

Для выступающих деталей как коньки, козырьки, свесы и карнизы, используется перфорированная подшивка. Перфорированные софиты так же подходят и для крыльца, веранды или беседки. Установка такого типа софитов дает возможность воздуху без препятствий проникать внутрь кровельного пирога.

Существует еще один тип софитов, смежный, – частично перфорированный. У таких софитов по центру панели идет перфорация, благодаря чему подкровельное пространство отлично вентилируется, но в то же время осуществляется и отвод влаги, поэтому использование таких софитов гарантирует отсутствие плесени. Использовать частично перфорированные софиты можно на любом участке.

 Как можно догадаться, к выбору софитов нужно подходить с ответственностью, необходимо брать во внимание и особенности эксплуатации, и требования строения. Как показывает практика, чаще всего для отделки используются панели с частичной перфорацией, ведь они намного функциональнее, а монтаж не составляет огромной проблемы.

 Несколько слов нужно сказать о самом материале, ведь виниловые софиты – это весьма жесткие пластиковые конструкции, которые проявили высокую стойкость не только к атмосферным явлениям, но и различным механическим воздействиям. Особый состав делает изделие устойчивым к коррозии и гниению, а также не поддаваемым солнечным лучам, поэтому даже через много лет использования подшивка не поблекнет и не сменит цвет.

Виниловые софиты для крыши имеют некоторые преимущества, такие, например, как универсальность, ведь нигде не сказано, что они исключительно для наружного применения, и, благодаря тому, что панели имеют приятный вид, дизайнеры активно используют виниловые софиты для создания самых разных и необычных конструкций. Более того, после подшивки нет необходимости проводить дополнительные работы, ведь свесы уже покрыты цветными прочными составами. В эксплуатации такие панели очень удобные, ведь весь уход состоит лишь в том, чтобы при необходимости мыть их, обычной мокрой тряпкой.

Устанавливать софиты нужно после того, как стены и крыша будут готовы, но до того, как будут поставлены сливные конструкции и громоотводы.

Монтаж

Любая работа начинается с замеров и покупки материала, поэтому для начала нужно выбрать тип софитов, а также определится с шириной, поскольку виниловые софиты могут быть от 20-30 сантиметров. Необходимо посчитать, сколько материала вам понадобится, кроме того, нужно помнить о необходимости соединительных планок, а также металлических и деревянных реек, которые будут каркасом конструкции. Точные замеры позволят упростить работу, влияют они и на конечный результат. Нужно принять во внимание и тот факт, что работа происходит под самой крышей, поэтому страховка, помощники и, конечно же, леса вам не помешают.

Первый этап работы, как можно было догадаться, — создание каркаса, для которого необходимы рейки. Рейки нужно крепить параллельно скосам, а фиксируются они с помощью шурупов, длинна которых зависит от толщины утеплителя и слоя штукатурки.Таким образом, по всему периметру в ширину отвеса на равном расстоянии фиксируются планки, с учетом того, что к ним будут прибиты продольные рейки для софитов, и они не должны находится ниже высоты отвеса.

Когда полностью весь каркас будет готов, основные планки усиливаются, а по всему периметру прикручиваются планки, в которые и будут монтироваться софиты.Количество реек вдоль здания зависит от ширины отвеса, если она небольшая, то двух вполне хватит, но все же рекомендуется три. Так, первая рейка будет под стеной, вторая посредине отвеса, третья возле желобного пояса.

Только после этого можно переходить к монтажу самых софитов. Для удобства в работе софиты лучше нарезать заранее. Так, длинна каждой отрезанной части панели должна соответствовать ширине отвеса. Панель можно обрезать ножницами, лобзиком, ножовкой или болгаркой. Когда листы будут подготовлены, можно приступать к работе. Так, в пазы, между планкой и краем отвеса устанавливается кусок софита, полосы которого перпендикулярно к стене, который фиксируется шурупами к деревянной планке. Шуруп вкручивается в крайнюю узкую полосу софита, которая прилегает к самой планке. Следующий отрезок стравляется в паз предыдущей планки, а свободный край, опять же, фиксируется шурупами. По такому принципу один за одним софиты устанавливаются на ровных участках.

Угловые части более трудоемкие. В таких участках необходимо планкой софита соединить угол крыши и стены. Чтобы вырезать точный угол на планке, можно использовать уровень. Когда планка будет установлена, софиты крепятся елочкой, для этого вырезается из листа треугольник нужного размера, который и будет вставлен в угловую часть.

Как видите, процесс монтажа не такой уж и сложный, займет всего несколько часов, более того, с работой справится даже один человек, но наличие помощника ускорит процесс. Если же всю работу выполнять поэтапно и правильно, то в конечном результате получится красивая и аккуратная подшивка, которая будет служить вам много лет, не создавая никаких хлопот.

← Как правильно установить откосы пвх на окна?Как правильно установить сосновую дверь на дачу? →

setdol.com

Установка софитов (подшивка свесов кровли)

1. Главная
2. Справочная информация
3. Фасадные материалы
4. Монтаж сайдинга «Елочка» и «Корабельная доска»
5. Установка софитов

В современном малоэтажном строительстве используются два вида крыш — чердачные и мансардные. В чердачных крышах утеплитель лежит на чердаке дома, а в утепленных мансардных — в конструкции крыши между стропилами. В обоих случаях через толщу утеплителя проходят водяные пары из помещений дома, кроме того насыщение утеплителя парами может происходить из влажного наружного воздуха. Для правильной работы утеплителя на чердаке крыши или в конструкции крыши утеплитель нужно проветривать. Площадь вентиляционных отверстий в конструкции крыши или чердака должна составлять не менее чем 1/150 от площади вентилируемого пространства. Прежде чем покупать софитные сайдинговые панели, нужно определить, сколько штук можно приобрести с глухим форм-фактором, а сколько с перфорированным. Для этого подсчитывается площадь вентилируемого пространства и делится на коэффициент 150. Из полученной площади вычитаются вентиляционные площади уже имеющиеся в кровле, например, открытые слуховые окна или черепица с вентиляционными отверстиями или другие подобные строительные конструкции. Полученную в результате вычитания площадь нужно отнести на софитные виниловые панели с перфорацией. Далее нужно выяснить, какую площадь вентиляционных отверстий может обеспечить один перфорированный виниловый софит и подсчитать требуемое их количество. Исходя из этого, продумывают место их установки. При затруднении в подсчете уже имеющихся в крыше вентиляционных отверстий переходите от натурального показателя к процентному. Например, вам кажется, что площадь уже имеющихся отверстий составляет не менее 50% от требуемой площади вентиляции, значит, так тому и быть. Однако учтите, крышу избыточной вентиляцией, как и кашу маслом, не испортишь. А вот недостаток притока свежего воздуха приводит к намоканию утеплителя и снижению его эффективности, загниванию и заражению грибком деревянных стропил.

Варианты крепления: а — на открытом свесе крыши; б — на закрытом свесе крыши; 1 — софит; 2 — фаска; 3 — F-профиль; 4 — J-профиль; 5 — дополнительный брусок.

Вариант крепления: 1— фаска; 2 — крепеж; 3 — софит.

При установке ваша основная задача состоит в том, чтобы установить два параллельных элемента — один вплотную к стене дома и один на свесе крыши, которые будут держать панель софита. Свес кровли обычно делается в двух вариантах: открытый и закрытый. В открытом свесе стропила, а точнее сказать кобылки, ничем не закрыты и видны, если посмотреть на свес кровли снизу. Для тех, кто не знает, кобылкой называется доска, удлиняющая стропильную ногу, она собственно и формирует вылет от стены свеса крыши. Кобылки делают с закреплением только к стропильной ноге и с дополнительным упором к стене, образуя деревянный треугольник, к которому крепится подшивка карниза. Если свес кровли обшит снизу досками, то такой свес называется закрытым. При монтаже виниловых софитов на вновь строящемся доме обшивать свес крыши досками не нужно, а лучше сразу обшить его винилом. На существующих строениях с закрытым досками свесом виниловую обшивку можно крепить прямо к старым доскам. Они должны быть надежно закреплены. Гнилые доски нужно заменить, либо полностью снять старую деревянную обшивку карнизного свеса и сделать подшивку по варианту открытого свеса крыши. На открытых верандах и крылечках всю осветительную арматуру и силовые кабели нужно установить до монтажа подшивки.

В зависимости от схемы стропильной системы есть несколько вариантов установки принимающих профилей. Изучите иллюстрации и установите их, используя ту конфигурацию, которая более всего подходит под конструкционные особенности вашего объекта.

Подшивку лучше всего устанавливать до окончания монтажа рядового сайдинга на стенах. То есть тогда, когда леса уже построены, а монтаж стенового сайдинга дошел до последней резаной рядовой панели с зацепами, но она еще не установлена. В этом случае вы точно не ошибетесь с установкой завершающей рейки и с размерами последней рядовой панели, а стеновой угловой профиль не поздно будет подрезать для обеспечения температурных зазоров. Начинать установку софитов нужно с принимающей планки на свесе кровли. Затем уровнем переносить полученную высотную отметку на стену и уже по ней выставлять принимающий профиль на стенах. Небольшую кривизну по длине свеса кровли устраняйте деревянными подкладками. На свесах кровли, далеких от горизонтали, принимайте решение: либо серьезно исправлять крышу (что нецелесообразно), либо подшивку, а вслед за ними и последнюю рядовую стеновую панель нужно делать с уклоном по стене.

Соединение на углах: а — на косой; б — на прямой; 1— карнизная принимающая планка; 2 — софит; 3 — Н-профиль или два J-профиля; 4 — пристенная принимающая планка; 5 — J-профиль.

Обычный вынос за стену скатов кровли составляет от 30 до 50 см. Рекомендованные расстояния между крепежом сайдинговых панелей от 30 до 40 см. Большинство домов отвечают требованиям по расстоянию крепления сайдинга. На открытых карнизных свесах, не превышающих 40 см, софит не крепится, панель просто заводится в желоба принимающих реек, если карнизный свес превышает 40 см — нужно установить дополнительные деревянные рейки, в которые производят крепление гвоздем, саморезом или скобой. В регионах с сильными ветрами дополнительные рейки устанавливаются всегда, поскольку расстояние между крепежами должно составлять не более 20 см. Если конструкция карнизного открытого или закрытого свеса позволяет установить крепеж хотя бы с одной стороны, то его надо устанавливать.

Технология монтажа софита проста. Отрезается панель нужного размера за минусом двух зазоров. Одним концом он заводится в один из принимающих профилей, чаще в пристенный. Затем заводится второй конец в противоположный принимающий профиль. Тут потребуются зазоры, предусмотрительно оставленные нами. Укорачивание софитной панели в размер меньше требуемого нужно в этой ситуации совсем не для того, чтобы компенсировать температурное расширение, — панель коротенькая и расширение ее будет ничтожным, а для того, чтобы ее легче было вставить в желоба противоположных принимающих планок. Размер укорачивания определите на первой панели опытным путем. Второй также вводится в принимающие планки и зацепляется с первым в замок. При вводе панели в профили обвязки и зацеплении в замок допускается слегка отгибать лицевые планки принимающих реек. При отгибе не применяйте большой силы, иначе накопятся остаточные напряжения, и она не вернется в исходное положение. Есть и другой способ вставки в обвязку. Принимающий профиль на свесе кровли не закрепляется крепежом, а только наживляется. В незакрепленный вставляются софиты и защелкиваются на замки, а затем крепеж принимающей планки добивают до нормы.

Изготовление F-профиля из J-рейки.

Монтаж софита без крепления его к строительным конструкциям, то есть свободно вставленный в желоба противоположных принимающих профилей, имеет очень интересную особенность. Софитные панели, соединенные в замки и не прикрепленные гвоздями к обрешетке, с точки зрения строительной теплофизики становятся единим целым, и температурное перемещение каждой панели в них суммируется.У софитной обшивки карнизных свесов очень маленькая ширина и довольно большая длинна, поэтому особое внимание нужно уделить оставлению температурного зазора у торцов софитной обшивки и желоба принимающего профиля. Не вдаваясь в детали, добавлю, что обшивки, прикрепленные гвоздями, работают и удлиняются, как отдельные элементы.

Соединение софитной подшивки делают под прямым и косым углом. При соединении на косой угол установите Н-профиль (или спина к спине два J-профиля) по диагонали угла, затем обрежьте панели подшивки карниза так, чтобы они подходили под угол, образованный Н-профилем. Чтобы добиться наилучшего внешнего результата, обрежьте панели софита так, чтобы центральные v-образные желоба выстроились в линию. При соединении на прямой угол пристенные элементы продолжают до внешнего пересечения углового соединения, а примыкающую линию софитов прикрывают J-планкой.

Если в комплектации сайдинга отсутствует F-профиль или вы его не купили, то допускается изготавливать его из J-профиля. Гвоздевая планка надрезается и отгибается. Загибы нужно делать через каждые 30-40 см, то есть с рекомендуемым шагом установки крепежей.

Пример устройства софита над открытой верандой: 1— софит; 2 — фаска; 3 — J-планка.

Софиты над крылечками и верандами делаются по схемам аналогичным карнизным софитам. Если направление укладки софитов будет совпадать с направлением балок перекрытия веранды, то нужно поперек этих балок установить деревянную обрешетку. Если направление укладки софитов будет перпендикулярно направлению балок, то допускается крепление софитов прямо к балкам перекрытия при условии, что они расположены с шагом не более 50 см. При более длинном шаге балок перекрытия нужно к ним сначала прикрепить обрешетку, перпендикулярную балкам, а уже к ней прикрепить контробрешетку, параллельную балкам.

www.vestmet.ru

Монтаж софитов | Видео инструкция

Использование софитов придаст эстетичный внешний вид любому зданию, обеспечит качественное вентилирование пространства под кровлей, поможет сократить затраты энергии на обогрев и избежать частого ремонта. При монтаже софитов должны быть учтены высокие требования: плохо сделанный карниз может испортить общий вид дома.Софиты бывают двойными и тройными, которые делятся на сплошные и перфорированные. Перфорированный тип гарантирует более эффективную вентиляцию. Сплошные софитные панели лучше всего подходят для подшивки фронтонных свесов. Наша компания предоставляет такую услугу, как монтаж софитов.

Мы реализуем виниловые, металлические, алюминиевые, медные софиты и софиты под дерево. Обратившись к нам, Вы можете значительно сэкономить. Монтаж софитов состоит из нескольких шагов. Для начала следует определить вид карнизного свеса, так как он влияет на подбор профилей для крепления софит-панелей. На карнизный или фронтонный свес устанавливаются два бруска. К брусу, расположенном у стены, снизу прикручивается J-профиль. Софиты режутся по длине, равной ширине свеса. Один край софита помещается в паз, второй прикручивается к брускам. Точку соединения софита снаружи закрывает лобовая доска.

Софиты мало весят, поэтому их легко перемещать. Монтаж софитов не потребует наличия специализированного оборудования, поэтому можно выполнить установку своими силами. Так же можно сделать предварительный расчет софита. Но тем не менее рекомендуется обратиться к профессионалам, которые качественно и оперативно проведут нужные работы точно в срок. Вариаций конструкций и форм крыши великое множество, поэтому нельзя создать универсальную инструкцию по установке софитов. При малейшем отклонении в угле наклона свеса монтаж софита приобретает индивидуальные особенности. Богатая палитра оттенков позволяет воплощать в жизнь любые дизайн-проекты. Невосприимчивость материала к влиянию погодных явлений позволяет устанавливать софиты вне зависимости от времени года, даже при самых неблагоприятных условиях.

Схема монтажа софитов

Выступ навеса до 40см.

Выступ навеса более 40см.

Фиксация комплектующих.

Монтаж софита видео инструкция

Наши специалисты помогут вам определиться с выбором.
Оставьте заявку на консультацию и мы свяжемся с вами в течение нескольких минут.

krovlyaforever.ru
