Выбор лучшего мультиметра целиком и полностью зависит от круга задач, которые он призван решать, регулярности измерений и финансовых возможностей покупателя.

Если нужда в приборе возникает время от времени, чтобы посмотреть напряжение в розетке или прозвонить предохранитель — достаточно приобрести простейшее устройство базового уровня.

Для радиолюбителей или домашних мастеров практичнее в эксплуатации будет комбинированный прибор с расширенным функционалом.

На мультиметр от одного из именитых производителей стоит ориентироваться, если его планируется применять в профессиональных целях и это позволяет кошелек.

О лучших и самых популярных тестерах подробнее в нашем рейтинге:

Какой мультиметр лучше купить?

Цифровой или аналоговый?Стрелочные приборы уже практически канули в Лету, хотя они и обладают рядом преимуществ (например, стабильная работа в условиях помех). Большинство мультиметров на рынке – цифровые. В некоторых продвинутых моделях имеется своеобразный аналог линейной шкалы, но ее показания всегда дублируются в символьном виде.

Одним из критериев выбора тестера как раз и является разрядность(число отображаемых на дисплее знаков). Как правило, мультиметры массового применения оснащены дисплеем с разрядностью «3,5». Это значит, что три последних символа на экране могут показывать любые цифры (от 0 до 9), а первый — до какого-то предельного значения (например, от 0 до 4). Другими словами, самое большое число, которое такой дисплей способен отобразить — это 4999. У приборов профессионального уровня разрядность выше.

Точностьтестера от разрядности напрямую не зависит. Точность измерений зависит от точности АЦП, от материалов, из которых изготовлен прибор, от наличия или отсутствия помех, от качества проведённой калибровки.

Признаком класса мультиметра можно считать его включение в Государственный реестр средств измерений

. Для использования в бытовых целях этот критерий значения не имеет, а вот в профессиональной деятельности такие приборы принято регулярно поверять и соответствующая регистрация при этом обязательна.

Функция автоматического переключения диапазонов измерения повышает удобство пользования устройством, только и здесь есть своя особенность. У бюджетных моделей процесс автоопределения занимает достаточно много времени. Если измерять приходится часто и помногу —задержки могут раздражать.

Наконец, как для любителей, так и для профессионалов, важным критерием может выступать наличие режима True RMS. Приборы без его поддержки не способны адекватно измерять характеристики цепей переменного тока, в которых форма сигнала сильно отличается от правильной синусоиды. В частности, это блоки питания с ШИМ и большинство тиристорных преобразователей с фазовым управлением.

какой лучше выбрать и как правильно применять

Мультиметр

Содержание статьи

Как устроен мультиметр?

Из называния мультиметра уже становится понятно, что он может определять несколько параметров. Все характеристики, устанавливаемые этим тестером, который в народе называют «цешкой», касаются электричества.  В минимальной комплектации он может измерять три основных показателя:

• силу тока;
• напряжение;
• сопротивление.

Цифровой тестер, мультиметр

Существуют и более совершенные модели, которые могут определить такие параметры, как емкость конденсатора, температура жидкости или газа, частота тока и т.д. Но тестеры с большим набором функций не особо нужны для частного бытового применения.

Разъемы и функции прибора

А вот прибор, сочетающий в себе функции амперметра, вольтметра и омметра с небольшим функциональным дополнением, очень полезен в быту и при обслуживании автомобиля. Он поможет определить заряд батареи, работоспособность деталей, применяемых в электросхемах, например, транзисторов и диодов, состояние розеток, целостность электросети и прочее.

В конструкции тестера есть следующие элементы:

• пластиковый корпус, на лицевой стороне которого находятся необходимые для работы элементы;
• внутри располагается непосредственно измеритель, устройство которого отличается в зависимости от типа мультиметра;
• два гибких шнура, на одном конце которых находится контактный стальной щуп с пластиковой ручкой, а на другом – штекер для подключения к мультиметру;
•  два и более гнезда на самом тестере для подключения измерительных щупов;
• шкала или дисплей, на которых отображаются измерения;
• переключатель многопозиционный, определяющий тип и предел измеряемой величины;

Комплектация мультиметра

Направление исследования устанавливается поворотом колеса переключателя относительно шкалы, которая содержит несколько секторов и отметок в них. Такое деление определяет тип измеряемой величины. Есть модели с автоматическим выбором пределов измерений. На большинстве мультиметров можно встретить следующие обозначения.

1. На отметке OFF стрелка переключателя стоит в тот момент, когда прибор выключен.
2. Сектора DCV и ACV предназначены для определения напряжения постоянного и переменного токов соответственно.
3. В режим DCA переключают для анализа постоянного тока силой до 200 мА. Для измерения постоянного тока силой до 10 А выделено свое деление.
4. Символ Ω обозначает сопротивление.

Обозначения

Могут быть также и другие деления, например, для тестирования диодов или звуковой прозвонки соединений.

Другой важный этап – правильное подключение щупов. Для удобства они окрашены в разные цвета, что помогает определиться с местом подсоединения.

Правильное подсоединение щупов

1. Черный провод относится к нулевой или минусовой фазе. Его подключают к разъему с маркировкой COM или «-».
2. Красный – это плюс. Он может подключаться к различным гнездам в зависимости от проводимого измерения.

Обратите внимание! Если необходимо измерить ток силой более 200 мА, то плюсовой щуп нужно подключить к специальному гнезду.

Нюансы работы с тестером зависят от того, какие величины определяют, что тестируют или от разновидности самого мультиметра.

Как измерить сопротивление мультиметром

Типы мультиметров

Все «цешки» подразделяются на две большие группы:

• аналоговые;
• цифровые.

Визуально они отличающиеся видом элемента, где отображается измеряемая величина.

Аналоговые тестеры

В аналоговых мультиметрах на лицевой стороне установлена таблица под прозрачным пластиком. На ней нанесены сразу несколько шкал. Во время работы на измеренную величину указывает тонкая стрелочка, которая в состоянии покоя должна находиться на нуле, что можно и нужно корректировать. Такой способ регистрации измерений объясняет, почему аналоговые мультиметры еще называют стрелочными.

Аналоговый тестер

«Начинкой» у таких устройств служит микроамперметр, а также наборы резисторов и шунтов, обеспечивающих сохранность прибора и возможность измерения различных величин.

Такое устройство тестера определяет ряд недостатков.

1. С прибора неудобно считывать показания. Это особенно характерно для нелинейных шкал.
2. Измерения проводятся с большой погрешностью. В некоторых моделях неточность несколько нивелируется подстроечным резистором.
3. Для стрелочных амперметров важна правильная полярность подключения. При этом они не особо подходят для измерения напряжения и силы тока переменного направления.

Аналоговый мультиметр показывает величину измеряемого параметра с помощью стрелки

Стрелочные тестеры обладают двумя преимуществами.

1. Наиболее часто отмечаемый плюс – это ценовая доступность.
2. Аналоговые модели хорошо себя проявляют там, где важно не столько точное показание, сколько регистрация изменений в исследуемой цепи. Это важно, например, при оценке конденсатора. А в автомобиле колебание напряжения определяют при диагностике лямбда-зонда – устройства, необходимого для коррекции состава топливно-воздушной смеси с целью снижения загрязнения выхлопных газов.

Второе преимущество обычно ценно не для обывателя, а для специалистов. Непрофессионалы все же отдают предпочтение другой группе мультиметров. К тому же на данный момент мало кто выпускает аналоговые тестирующие электросеть устройства.

Аналоговый мультиметр MF14B

Цифровые «цешки»

В группу цифровых тестеров входят устройства, выдаваемые результат на светодиодный или жидкокристаллический дисплей. Причем первый вариант экрана характерен для более старых моделей.

Расширение дисплея еще называют разрядностью. Эта характеристика означает число разрядов, которые способен выдать прибор. Она связана с точностью измерения и, соответственно, ценой устройства. Чаще всего используют модели с разрядностью 3,5, которая означает, что точность тестера составляет 1%. Однако есть 8-разрядные «цешки». Их точность превышает сотые доли процента.

Ручные цифровые мультиметры

Вообще разнообразие модификаций – одно из преимуществ цифровых мультиметров. Некоторые современные модели могут на дисплее отображать форму сигнала, выполняя функцию осциллографа. Есть тестеры, которые можно подключать к персональному компьютеру, где можно проводить дальнейшую обработку результатов.

Принцип устройства всех модификаций един. Конструктивную основу составляет контроллер, снабженный аналого-цифровым преобразователем. В микросхеме есть блок для анализа напряжения, то есть в основе лежит вольтметр. В этом, кстати, заключается еще одно отличие от аналоговых вариантов, где первичным измерителем является микроамперметр.

С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников

Кроме того, в сравнении со стрелочными приборами, мультиметры, снабженные дисплеем, имеют еще несколько положительных качеств.

1. Они прочнее.
2. С цифровым мультиметром проще работать.
3. Измерения проводятся с большей точностью.

Главный минус цифровых тестеров – это их чувствительность к помехам в виде электромагнитных излучений. Кроме того, они не отмечают колебания измеряемых значений, выдавая усредненную величину.

Но именно цифровые мультиметры удобно применять как дома, так и в автомобиле.

Какую модель выбрать?

Тип тестера – не единственный параметр, на который нужно обратить внимание при выборе мультиметра. Тем более, что предпочтение в подавляющем большинстве случаев отдают цифровым приборам.

Выбирая модель, нужно определиться с несколькими характеристиками.

1. Главный параметр выбора – функции, которые может выполнять тестер. Как отмечалось выше в минимальный набор входит сила тока, напряжение и сопротивление. Однако стоит обратить внимание на модели, способные тестировать транзисторы, конденсаторы и диоды, осуществлять звуковую прозвонку сети.
2. Облегчают работу и такие дополнительные бонусы, как возможность записи показания и подсветка экрана.
3. Рекомендуется выбирать модели, в которых погрешность прибора для работы дома и в автомобиле не превышала 3%.
4. Прочность конструкции и защищенность ее от внешних воздействий определяет срок службы изделия. Если планируется приобретать прибор для нечастого домашнего использования, то достаточно простого пластикового корпуса. Для внешних работ лучше выбрать прибор, устойчивый к ударам и защищенный от проникновения влаги и пыли.

Хорошо, если прибор снабжен резиновым чехлом, защищающим от ударов и повреждений при случайном падении мультиметра

Еще один важный параметр – класс электробезопасности. Он определяет уровень защиты, позволяющий работать в определенных условиях. Стандартно выделяют 4 класса.

Класс безопасности САТ	В каких сетях можно работать
I	В низковольтных
II	Питания
III	Распределительных внутри здания
IV	Распределительных вне здания

При этом безопасность обеспечивается предохранителем или же защита может быть электронной. Последний вариант надежнее и потому предпочтительнее.

Щупы для мультиметра

Для бытового использования обычно не нужен дорогой прибор. Поэтому приведем обзор популярных и достойных бюджетный моделей.

DT 830B от «Ресанты»

Одним из доступных по цене карманных мультиметров, зарекомендовавших себя для домашнего использования, является DT 830B, изготовленный под российским брендом. Базовая погрешность прибора составляет 1%, что отлично подходит для работы в быту.

Из дополнительных функций – проверка диодов и транзисторов. Прибор защищен от перегрузок.

Среди минусов чаще всего отмечают тонкие провода щупов и отсутствие звуковой прозвонки цепи.

Мультиметр цифровой DT830B

У «Ресанты» есть модификации с большим количеством функций. Как альтернативу можно приобрести модель 832, которая незначительно дороже. Она оснащена зуммером для прозвонки цепи, а также таким бонусом как термопара.

Мультиметр «Ресанта» DT832

Цены на мультиметры «Ресанта» DT832

Мультиметр «Ресанта» DT832

TEK DT 838

Высокий показатель продаж и неплохие оценки прибора TEC DT 838  в сочетании с приятной ценой делают этот мультиметр идеальным для использования в домашних условиях. Помимо основных функций, есть такие приятные дополнения, как возможность фиксации результата, проверка транзисторов, диода и звуковая прозвонка, измерение температуры.

Некоторые пользователи отмечают слабость гибких проводов подключения щупов. Но этот недостаток характерен для многих бюджетных моделей.

Мультиметр ТЕК DT 838 61/10/513

Цены на мультиметры ТЕК DT 838

Мультиметр ТЕК DT 838

Elitech MM 100

Очень дешевый тестер, который весит чуть более 100 г, производится под российским брендом в Китае. Elitech MM 100 – частый выбор для проверки автоэлектрики, но неплохо справляется с электродиагностикой и в быту. Помимо выполнения базовых функций может проверить диоды из полупроводников. Есть защита от перегрузки, которая неплохо справляется со своей задачей.

Технические характеристики Elitech ММ 100

Некоторые пользователи рекомендуют усилить провода щупов.

Elitech MM 100

Цены на мультиметры Elitech MM 100

Мультиметр Elitech MM 100

CEM DT-101

Китайский прибор CEM DT-101 дороже предыдущей модели. Но он также неплохо подходит для обслуживания автомобиля. Корпус этого изделия прорезинен, что обеспечивает ударопрочность. Этот фактор важен при работе вне помещения. В дополнение мультиметр имеет подставку, удержание показаний и подсветку дисплея. Еще одно преимущество – компактность и вес модели: прибор весит менее 100 г.

Погрешность измерений составляет около 1%. Может осуществлять тестирование диодов и батарей.

Мультиметр CEM DT-101

Среди минусов отмечают:

• необходимость вскрытия корпуса для замены батареи из-за отсутствия отдельно открывающегося отсека;
• хлипкую кнопку включения.

Цены на мультиметры CEM DT-101

Мультиметр CEM DT-101

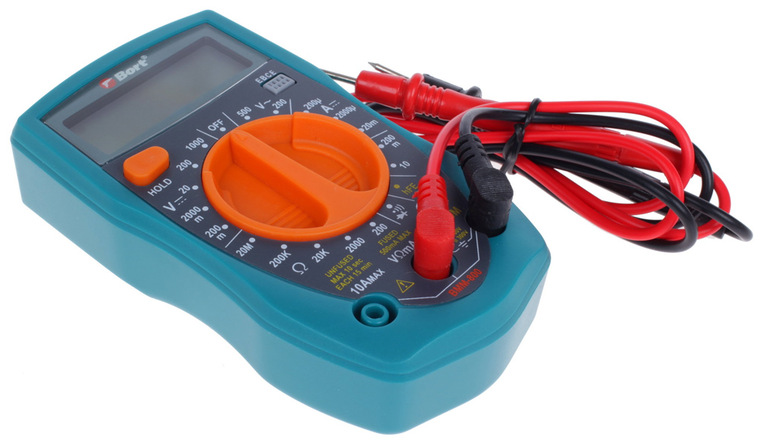

Bort BMM-600N

Не самый популярный, но хороший и недорогой мультиметр выпускает еще одна китайский фирма BORT. Это модель ВММ-600 N. Компактный и удобный прибор способен определить основные параметры, а также проверить диоды. Несущественный недостаток – отсутствие зуммера.

Мультиметр Bort BMM-600N

Цены на мультиметры Bort

Мультиметр Bort

UNI-T UT33A

Для малоопытных пользователей, которые не умеют определять предел измерений, на рынке существуют автоматические мультиметры. Таким тестером, доступным и по цене, является UNI—T UT33A, который сам вычисляет необходимый предел значений при измерении сопротивления и напряжения. Прибор можно использовать как дома, так и в автомобиле.

Измеритель имеет эргономичный дизайн, способен проводить тестирование диодов и транзисторов. Еще одна дополнительная функция – автоматическое отключение питания.

Цифровой мультиметр UNI-T UTM 133A

Цены на цифровой мультиметр UNI-T

Цифровой мультиметр UNI-T

Узнайте, какой шуруповерт аккумуляторный лучше, в специальной статье на нашем портале.

В качестве заключения

Мультиметр – прибор, который нужно иметь в арсенале не только профессионалу, но и любому человеку, предпочитающему проводить несложные электротехнические работы самостоятельно. Тестер поможет в ремонте электрооборудования, в поиске повреждений в электросети дома и в автомобиле и т.д. Причем лучше выбирать для бытового использования цифровые устройства. Среди их большого разнообразия можно без труда выбрать подходящую модель по невысокой цене.

Мультиметр часто необходим в быту, например, при замене электропроводки или установке розеток. Читайте на нашем сайте о том, как правильно установить и запитать розетку. Тонкости монтажа в стены из кирпича, бетона и гипсокартона. Подключение розеточных блоков. Присоединение к алюминиевой проводке.

Видео — Как пользоваться мультиметром

Видео — Какой мультиметр выбрать

Как выбрать мультиметр (2018) | Другие инструменты | Блог

Электричество давно уже стало неотъемлемой частью нашей повседневной жизни, и мультиметр – прибор для измерения параметров электрической цепи – может пригодиться каждому. Не станешь же вызывать электрика для решения таких бытовых вопросов как: цел ли кабель, «жива» ли батарейка, почему не горит лампочка, под напряжением ли провод и т.д.

Автолюбителям мультиметр поможет контролировать работу автоэлектрики и электроники.

А уж если вы сами следите за электрикой в своем доме, мультиметр вам просто необходим.

Области применения мультиметров

Мультиметры – общее название для целого класса электроизмерительных приборов. Они способны проверять целостность электрических цепей, изоляции и заземления; измерять параметры цепи без контакта с проводниками и определять характеристики радиоэлектронных компонентов.

Мультиметры применяются:

— электриками при обслуживании электрических линий и потребителей;

— электронщиками при сборке, настройке и ремонте радиоэлектронной аппаратуры;

— сервисными инженерами при установке, обслуживании и ремонте электротехники;

— монтажниками при прокладке и расключении линий связи и электропередач;

— автоэлектриками при диагностике и ремонте автомобильной электрики;

Какой именно мультиметр нужен вам – можно понять, определившись измеряемыми параметрами и необходимой точностью прибора.

Характеристики мультиметров

В основном в магазинах предлагаются три типаприборов: мультиметры, тестеры и токовые клещи.

Мультиметрпредназначен для измерения параметров электрической цепи. Самые простые модели измеряют только базовые параметры — ток, напряжение и сопротивление.

Модели посложнее способны определить такие характеристики, как емкость конденсатора, частота переменного тока, коэффициент усиления транзистора и т.д. Чем больше параметров определяет мультиметр, чем больше наборов диапазонов их измерений и чем выше точность – тем дороже прибор.

В продаже встречаются мультиметры двух видов – аналоговые (со стрелочным индикатором) и цифровые (с дисплеем).

Цифровые мультиметры предоставляют намного больший функционал, обеспечивают удобство считывания параметров и высокую точность измерения.

На стрелочном индикаторе просто невозможно измерить какое-либо значение с точностью нескольких знаков после запятой. Считать показание на стрелочном индикаторе тоже сложнее. Несколько шкал, неравновесные деления, в некоторых случаях полученное значение еще нужно умножить на коэффициент – неподготовленного человека все это может запутать.

Зато стрелочный индикатор намного удобнее при наблюдении за меняющимися параметрами. Цифровой мультиметр меняет показания на экране от 1 до 4 раз в секунду. И, если частота обновления экрана мультиметра будет близка к частоте измеряемого сигнала, провести измерение не получится. Колебания стрелки аналогового прибора будут намного нагляднее.

Тестер также проводит измерение некоторых параметров цепи, но, в отличие от мультиметра, не выводит полученные значения на экран, а использует их для определения состояния тестируемого объекта и выдачи соответствующего сигнала или сообщения.

Мультиметр можно использовать и для тестирования кабелей и приборов, но тогда вывод о состоянии объекта придется делать самостоятельно

Мультиметр универсальнее, но, во многих случаях, тестером пользоваться проще и быстрее. Впрочем, мультиметры часто содержат в себе и тестеры некоторых параметров, чаще всего – целостности цепи.

Простейшие тестеры способны только определять обрыв цепи, тестеры посложнее могут определить короткое замыкание, наличие тока в цепи, переполюсовку линии постоянного тока.

Самые сложные и дорогие тестеры способны проверить на соответствие требованиям безопасности и нормативных документов множества параметров– сопротивления изоляции, сопротивления заземления, тока утечки срабатывания защиты и т.д.

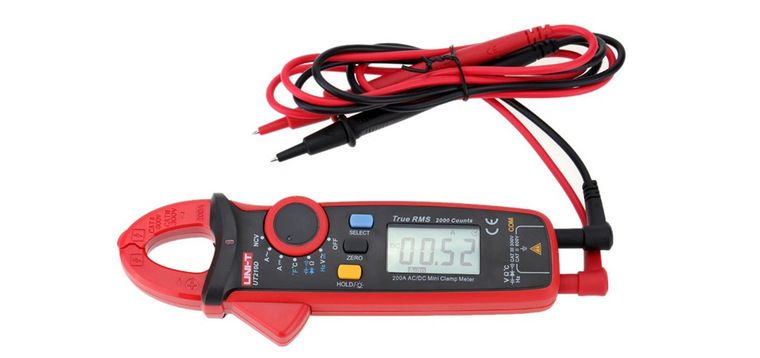

Токовые клещи – это специализированный мультиметр, способный измерить силу тока в отдельном проводе без разрыва цепи и нарушения изоляции. Для этого используется способность электрического тока индуцировать (возбуждать) ток в проводниках, находящихся поблизости. Такие проводники и скрыты в клещах, которые – для измерения тока – следует наложить на провод. Токовые клещи незаменимы для определения нагрузки на линии электропередач, определения потребляемой мощности и т.д.

Даже недорогие клещи способны с приемлемой точностью измерять силу тока до 1000 А и напряжение до 1000 В. Дорогие клещи могут измерять силу тока до 2500 А и используют метод TrueRMS, повышающий точность измерения параметров переменных токов.

Виды измерений параметров электрической цепи. Для бытового использования достаточно, если прибор сможет измерять:

— один-два диапазона измерения переменного напряжения (0-200 В, 0-400 В) – для потребительских сетей;

— два-три диапазона измерения постоянного напряжения (0-200 мВ, 0-2 В, 0-20 В, 0-100 В) – для батареек и аккумуляторов;

— несколько диапазонов (0-20 мА, 0-2 А, 0-10 А, 0-100 А) силы тока в цепях постоянного и переменного тока – для определения нагрузки на кабель и потребляемой мощности электроприборов;

— несколько диапазонов измерения сопротивления – для определения целостности цепей и проверки кабелей и бытовой техники на короткое замыкание.

Очень полезно наличие функции проверки целостности цепи («прозвонки») со звуковым сигналом — с помощью этой функции легко и быстро проверяется как наличие контакта, так и отсутствие короткого замыкания.

Для проверки радиодеталей потребуется наличие дополнительных возможностей:

— измерение сопротивлениярезисторов и проводников;

— измерение индуктивностикатушек и дросселей;

— измерение коэффициента усиления транзисторов;

— измерение емкости конденсаторов;

— проверка диодов.

Также некоторые мультиметры предлагают возможность измерения частоты переменного тока, потребляемой мощности электроприборов и температуры – последнее обычно реализуется с помощью измерения напряжения (термоЭДС) на концах термопары, входящей в комплект поставки.

Обратите внимание на максимальное рабочее напряжение. Это – то напряжение, которое может выдержать электроника прибора. Его превышение с высокой вероятностью приведет к поломке.

Важной характеристикой, во многом определяющей цену прибора, является погрешность измерений. Погрешность измерения каждого параметра различна и складывается из базовой погрешности АЦП и погрешности преобразования параметра в каждом конкретном диапазоне. Базовая погрешность дает только приблизительное представление о точности прибора. Всегда следует обращать внимание на погрешности измерения по каждому из параметров в конкретных диапазонах – они могут превышать базовую в разы.

Количество единиц счета мультиметра показывает, на сколько промежутков делится измерямый диапазон и определяет величину дискретизации. Так, для диапазона 0-100 мА у мультиметра с 6000 единицами счета величина дискретизации будет 100/6000 ≈ 0,017 мА. И значение 0,034 на экране этого мультиметра вовсе не означает, что сигнал измерен с точностью до 0,001 мА: значение 0,035 он просто не способен отобразить. Разумееся, при большой погрешности нет смысла в большом количестве единиц счета. Поэтому производители подбирают этот параметр в соответствии с погрешностью измерения.

При оценке точности прибора следует обращать внимание и на количество единиц счета, и на погрешность, и на диапазон измеряемого параметра. Рассмотрим для примера два прибора:

1. Погрешность измерения тока: 2% ± 1 единица счета. Минимальный диапазон измерения тока: 0-600 мА. Количество единиц счета: 6000.

2. Погрешность измерения тока: 2% ± 1 единица счета. Минимальный диапазон измерения тока: 0-50 мА. Количество единиц счета: 6000.

На первый взгляд приборы похожи. Для оценки точности вычислим абсолютную погрешность в диапазоне 0-5 мА каждого прибора:

1. 2% от 600 — это 12 мА. 1 единица счета — это 600/6000 = 0,1 мА. Итого абсолютная погрешность — 12.1 мА.

2. 2% от 5 — это 100 мкА. 1 единица счета — это 5/6000 = 0,8 мкА. Итого абсолютная погрешность — 100,8 мкА.

Таким образом, в этом диапазоне второй прибор в 100 раз точнее первого. Именно по этой причине два прибора с одинаковой базовой погрешностью могут отличаться по цене на порядок.

Частота обновления экрана показывает, сколько раз в секунду на экране будет обновляться измеренное значение. Высокая частота (более 1) полезна для выявления «дребезжащего» сигнала, с кратковременными всплесками или, наоборот, падениями. Только следует иметь в виду, что если в измеряемом диапазоне погрешность намного больше одной единицы счета, «дребезг» может быть вызван погрешностью самого прибора.

Для тех, кому важна точность измерений, следует обратить внимание на приборы класса True RMS – корректно измерять параметры переменного тока несинусоидальной формы могут только такие мультиметры.

Подсветка экрана будет весьма кстати при слабом освещении. Электрошкафы и шкафы автоматики часто располагаются в темных углах и плохо освещенных помещениях, лампы подсветки в них есть не всегда, да и те, что есть, при диагностике и ремонте часто бывают обесточены. Подсветкой экрана мультиметра в этом случае просто необходима.

Функция hold предназначена для фиксации показания на экране. Эта функция может быть удобна, когда по каким-то причинам в процессе измерения экран не попадает в поле зрения. Тогда при измерении нажимается кнопка hold, а показания можно будет просмотреть позже.

Очень полезна функция автоматического определения диапазона измеряемой величины. Ошибка в ручном задании диапазона (например, выбор диапазона 0-200 мВ при напряжении в 100 В) может привести к поломке прибора. Наличие функции автоматического определения диапазона предотвратит опасную ситуацию и подберет диапазон, в котором измерение будет производиться с наибольшей точностью.

Некоторые приборы можно подключать к персональному компьютеру и, с помощью соответствующего ПО, сохранять результаты на компьютере для последующей обработки и анализа.

Варианты выбора

Для домашнего применения будет вполне достаточно [url=»https://www.dns-shop.ru/catalog/17a9ce2c16404e77/multimetry/?p=1&mode=list&stock=2&order=1&f=260-1000&f=5rxv&f=5ryk-5ryj-5ryl-5ryh-5ryi&f=5ryq]недорогого мультиметра с возможностью «прозвонки» цепи и измерения напряжения, тока и сопротивления.

Для ремонта и настройки радиоэлектроники потребуется [url=»https://www.dns-shop.ru/catalog/17a9ce2c16404e77/multimetry/?p=1&mode=list&stock=2&order=1&f=5rxv&f=5rym-i1fb-5ryk-5ryj-5ryl-5ryh-5ryi&f=5ryp&f=5ryq&f=5rz2]мультиметр с низкой погрешностью и возможностью измерять параметры электронных компонентов.

Если измеряемые вами параметры могут случайным образом меняться в большом диапазоне, или если вы просто не хотите каждый раз подбирать диапазон, выбирайте среди [url=»https://www.dns-shop.ru/catalog/17a9ce2c16404e77/multimetry/?p=1&mode=list&stock=2&order=1&f=900-59799&f=5rxv&f=5s2t]моделей с автоматическим определением диапазона.

Если у вас нет желания вникать в цифры, а прибор нужен только для проверки цепей на замыкание/обрыв/наличие напряжения, выбирайте среди простых тестеров.

Если вам необходимо часто измерять силу тока в кабелях, находящихся под напряжением, наличие токовых клещей намного упростит эту задачу.

Если измеренные показания следует вносить в базу данных для последующего анализа и обработки, [url=»https://www.dns-shop.ru/catalog/17a9ce2c16404e77/multimetry/?p=1&mode=list&f=by3d]прибор с возможностью подключения к ПК сможет намного упростить вам работу.

Выбираем лучший мультиметр-тестер с Aliexpress

Выбираем мультиметр-тестер с Aliexpress — лучшие варианты, начиная от недорогих ($5) и заканчивая топовыми и продвинутыми моделями. Все модели современные, зарекомендовали себя положительно как для профессионального применения, так и для дома. На выбор есть полноразмерные модели с огромным функционалом, так и недорогие карманные мультиметры и тестеры.



«Народные» цифровые мультиметры

Это лучший выбор цифровых мультиметров в своей категории: HoldPeak HP890CN — до сих пор не теряющий актуальности мультиметр, один из лучших по своим характеристикам на чипе DTM0660. Мультиметр ANENG Q1отличается повышенной точностью (9999 отсчетов) и контрастным EBTN экраном. В комплекте у ANENG два вида универсальных щупов и термопара. Цифровой мультиметр RICHMETERS RM113D — вообще из самых продаваемых. По конкретной ссылке в магазине куплено уже около 15 тысяч устройств! Более подробно про эти и другие мультиметры по ссылке.

Популярные цифровые мультиметры с контрастным EBTN-экраном

Выше уже был отличный представитель с EBTN-экраном — мультиметр ANENG Q1. Но есть и другие качественные  представители подобных устройств. Начну пожалуй с UNI-T UT123 — это неплохой карманный мультиметр с автоматическим выбором пределов измерения, контрастным экраном и невысокой стоимостью.  Неплохой вариант — это ANENG AN82, он же называется RICHMETERS RM409b. Еще одна ссылка на групповой лот с доставкой из России — это на выбор мультиметры RICHMETERS в фирменном магазине, я обращаю ваше внимание на модель RM102PRO — недорогой мультиметр с EBTN-экраном.

Самые недорогие цифровые мультиметры с Алиэкспресс

Да, зачастую нужны и такие — кинуть в карман спецовки, в сумку, дополнить большой измерительный, прибор, который банально жалко доставать по каждому чиху. На Алиэкспресс доступны недорогие варианты, которые выпускаются в привычном и удобном формате: это ANENG XL830L и М1 (клоны популярного М838 на быстром чипе). В комплекте есть температурный датчик, есть тестер компонентов, ESR, тестер транзисторов, прозвонка и т.п. Мультиметр MT87 интересен встроенными измерительными клещами для проверки переменного тока. Цены смешные — около $5. Другие популярные мультиметры можно посмотреть в предыдущей подборке.



Полезные аксессуары для мультиметров

Сразу предлагаю посмотреть различные переходники, адаптеры для измерений, наборы щупов со сменными насадками для удобного подключения. Элементарно, даже простая сумочка для мультиметра тестера значительно облегчает эксплуатацию, позволяя собрать все необходимые насадки и щупы в одном месте. Кстати, про батарейки. В мультиметра-тестерах используются различные элементы питания — лучше сразу посмотреть на Алиэкспресс необходимый литиевый элемент питания с USB зарядкой. Есть и USB-батарейки типа АА и ААА, есть USB кроны (9V 6F22) и так далее.

Вообще, выбор на Алиэкспресс достаточно большой. Каждый может подобрать на свой профессиональный или любительский вкус необходимый прибор. При выборе я, обычно, руководствуюсь необходимым функционалом (не всегда нужен избыточный), размерами и комплектацией мультиметра. Еще важно обратить внимание при выборе на элементы питания (тип «Крона» 9V, элементы АА или ААА).

Другие инструменты вы можете посмотреть по ссылкам ниже или в моем профиле.

Как выбрать мультиметр для дома?

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео

Выбираем мультиметр-тестер с Aliexpress / Подборки, перечисления, топ-10, и так далее / iXBT Live

Предлагаю вашему вниманию десять качественных мультиметров для работы и хобби с Алиэкспресс. Будут только проверенные качественные модели, с множеством полезных функций.

С предыдущей подборкой хороших мультиметров можно ознакомиться по ссылке: Топ лучших мультиметров для дома.

Самый популярный из полноформатных мультиметров — модель HP890CN от HoldPeak. Данная модель характеризуется большим ЖК-дисплеем, 6000 отсчетами измерения, измерением реальной мощности TrueRMS, автоматическим определением предела, измерения, наличием неконтактного датчика напряжения (NCV). В комплекте есть температурный щуп (К-тип) и чехол. Имеется защита селектора от неправильного включения. Питается от батарейки типа «Крона» 9В.



Многофункциональный мультиметр-преобразователь с USB, который позволяет измерять напряжение, ток, емкость в Wh и mAh заряжаемого устройства, имеет встроенный генератор ШИМ-сигналов для управления, а также встроенный DC-DC преобразователь со стабилизацией напряжения до 30 Вольт и тока до 2 Ампер для проверки устройств. Мощность встроенного преобразователя ограничена спецификацией USB (15Вт, с учетом быстрой зарядки), а вот в качестве VAH-метра мультиметр может пропускать до 150 Вт (50 В / 3 А).

Набирающий популярность полноформатный и функциональный цифровой мультиметр ANENG Q1. Продается в фирменном магазине ANENG Official Store на AliExpress. Мультиметр имеет высококонтрастный инверсный дисплей, 9999 отсчетов измерения, встроенный измеритель ESR/емкости, частоты и скважности. Питается от 2х1.5 В. Предусмотрена подставка, а также аналоговая шкала для быстрых измерений.

Очень крутой бюджетный цифровой мультиметр RICHMETERS RM113D. За небольшие деньги выполучаете компактный автоматический мультиметр с большим экраном на 6000 отсчетов, с продуманным эргономичным дизайном, подсветкой и фонариком, неконтактным датчиком напряжения, измерением частоты и скважности, а также емкости.





Новая модель в фирменном магазине  UNI-T с алиэкспресс — цифровой мультиметр UNI-T UT89XD TrueRMS. Мультиметр обеспечивает автоматический выбор пределов измерения, в плюсах большой экран и 6000 отсчетов. Характеризуется допуском до работ до 1000 В, а также встроенным шунтом для измерения тока до 20 А. Есть встроенный фонарик. Поставляется вместе с мягким чехлом и наборными щупами. Данная модель внесена в госреестр средств измерения.



 Народный тестер — недорогой и популярный тестер RICHMETERS. В фирменном магазине RICHMETERS Official Store на Алиэкспресс представлена целая серия мультиметров RICHMETERS  RM10x: от недорогой RM098 до новых RM111. Мультиметры недорогие, выполнены в едином корпусе. Самые популярные — RM101/102, а новые модели RM109/RM111 выполнены в красной цветовой гамме и имеют дополнительный функционал. В зависимости от модели мультиметры поддерживают до 9999 отсчетов.  Питание от двух ААА аккумуляторов. Доставка быстрая — СДЭК до дверей.



Компактный многофункциональный цифровой мультиметр BSIDE ADM92CL для электрика  в фирменном магазине BSIDE на AliExpress. Отличается цветным ЖК-дисплеем и автоматическим выбором диапазона измерения. Есть функция True RMS и измерение температуры. Удобно пользоваться одной рукой.



 Новинка от HoldPeak — универсальный цифровой мультиметр HoldPeak HP-770HC с функцией True RMS. Мультиметр поставляется в комплекте со специальными отдельными токовыми клещами до 600A. Есть встроенный неконтактный датчик напряжения NCV. Для удобства мультиметр оборудован встроенным магнитом для крепления на металлический шкаф во время работы.  Мультиметр доступен в фирменном магазине HoldPeak Official Store на AliExpress.



Еще одна новинка от HoldPeak — это новый многофункциональный интеллектуальный цифровой мультиметр HoldPeak  HP-90EPD с беспроводной связью Bluetooth и приложением для смартфона. Доступ через мобильное приложение значительно расширяет возможности мультиметра. Всего 4000 отсчетов, доступны измерение частоты, скважности и емкости. Питается от батарейки типа «крона» 9 В.





 И под занавес — два настольных высокоточных стационарных мультиметра VICI VC8145 и VC8045. Мультиметры обеспечивают отображение до 80’000 отсчетов, рабочее напряжение до 1000 В и ток до 20 А. Цифровые мультиметры обеспечивают автоматический выбор диапазонов измерения DCV/ACV/DCA/ACA/Ohm. В комплекте есть необходимые щупы, термопара, интерфейсный кабель для подключения к компьютеру и CD-диск с программным обеспечением.







Какой мультиметр лучше выбрать — аналоговый, цифровой, комбинированный или графический, чем отличаются профессиональные от бытовых, обзор самых популярных моделей, их плюсы и минусы

Мультиметр – прибор для измерения электрических характеристик. К ним относятся сила тока, переменное и постоянное напряжение, сопротивление и т. д. Рынок предлагает огромный выбор мультиметров от разных производителей и в различных ценовых категориях. Чтобы прибор работал качественно и служил долго, следует выбирать его правильно.

Какие бывают?

Существует несколько видов мультиметров.

По виду дисплея и принципу измерений они делятся на:

• Аналоговые или стрелочные – пригодны для работы в условиях сильных радиопомех, так как невосприимчивы к помехам и обладают большой инерционностью.
• Цифровые – удобны тем, что на дисплее отображаются готовые данные, от разрядности прибора зависит точность его показаний. При повышении частоты сигнала погрешность может увеличиваться.
• Комбинированные – позволяют получить быстрое обновление данных измерений на аналоговом дисплее, и сравнить с показаниями цифрового.
• Графические – сочетают функции тестера и осциллографа, на ЖК-экране в графическом виде отображают динамику измерений.

По функциональности тестеры бывают:

• Узкоспециализированные.
• Многофункциональные.

По назначению:

• Профессиональные – применяются специалистами
  в процессе работы.
• Бытовые – свойства достаточны для применения
  в домашних условиях.

Мнение эксперта

Торсунов Павел Максимович

Бытовые мультиметры более просты в использовании, но точность их измерений имеет большую погрешность. Профессиональные мультиметры оснащены дополнительными опциями и обладают высоким классом защиты.

На что следует обращать внимание при выборе?

Каким мультиметром пользуетесь Вы?

ПрофессиональнымБытовым

Чтобы приобрести качественный мультиметр, необходимо обращать внимание на следующие характеристики:

• Тип устройства – стрелочный мультиметр предпочтителен для работы электрика-профессионала, так как позволяет отследить динамику показателей. Цифровой удобнее в быту при ремонтных работах.
• Погрешность измерений – допустимая погрешность не должна превышать 3%. Для работ, где требуются высокоточные измерения, необходим тестер с минимальной погрешностью.
• Класс электробезопасности – зависит от допустимого напряжения в сети, на которой можно работать с мультиметром. Тестеры класса CAT 1 применяются только на низковольтных сетях, класса CAT 4 – на высоковольтных распределительных цепях вне зданий.
• Степень защиты тестера – для того, чтобы прибор служил долго, необходима защита от ударов, механических повреждений, пыли и влаги.
• Функциональность – наличие дополнительных опций, таких как память устройства, подсветка, измерения уровня влажности, звука и освещенности.

Покупая мультиметр, следует учитывать то, для каких целей он приобретается. Для домашнего использования (проверки домашней электрики, работ с автомобилем) достаточно тестера с погрешностью в 3% и минимумом необходимых функций. Выбирая профессиональный тестер, нужно учитывать специфику работы – например, для мастера КИПиА подойдет прибор с возможностью измерения индуктивности, частотометром, омметром, амперметром, и другими функциями, связанными с радиокомпонентами.

Лучшие модели

В рейтинг лучших моделей мультиметров вошли приборы, которые зарекомендовали себя качественной работой. При выборе оценивались также функциональность, надежность и удобство использования тестера.

Бюджетный сегмент

DT-830B

Хорошая модель цифрового тестера для начинающих мастеров и домашнего использования.

С его помощью можно измерить:

• Сопротивление – в диапазоне до 200 кОм.
• Переменное напряжение и постоянное напряжение – в диапазоне 200 мВ-500 В.

• Постоянный ток – в пределах 20 мА-200мА, и через отдельное гнездо – до 10А.

У устройства два основных режима – DCV (вольтметр) и DCA (амперметр). Имеется возможность проверки работы диодов.

Мультиметр компактен, его масса составляет всего 135 г, размеры – 12,5 х 2,8 х 7 см. Положительными сторонами прибора являются его простота и многофункциональность в сочетании с бюджетной ценой. Минусы – ограниченный выбор функций и возможность выхода из строя при неправильном выборе параметров измерения.

Ресанта DT9208A

Этот мультиметр удобен в использовании и имеет расширенный диапазон измерений. Дополнительная защита для корпуса обеспечена защитным чехлом оранжевого цвета. Сзади на корпусе находится ножка, высоту наклона которой можно регулировать. Количество щупов – 4. Вес прибора – 310 г, габариты – 4,1 х 8,6 х 18, 6 см.

С помощью устройства можно измерить:

• Постоянное и переменное напряжение.
• Постоянный и переменный ток.
• Сопротивление.
• Емкость.

• Температуру.
• Частоту.
• Коэффициент усиления.

Положительные стороны мультиметра DT9208A – расширенная функциональность, удобное деление диапазона измерений, повышенный уровень защиты. Минус – слабоватые щупы.

Mastech МAS838

Классическая модель портативного тестера с возможностью всех базовых измерений – напряжения, постоянного и переменного тока, сопротивления и температуры.

Из дополнительных функций имеются:

• Тестирование диодов.
• Измерение hFE транзисторов.

• Фиксация результатов измерения.

Имеются индикация перегрузки устройства и индикатор заряда батареи. Положительные стороны прибора – долговечность, эргономичность и удобство, дополнительная защита (чехол). Устройство не перегорает при ошибках пользователя, кроме особо критичных. Минус – ограниченный выбор функций.

Тестеры с расширенными возможностями

Testo 760-1

Это полностью автоматический цифровой мультиметр. Электронный распознаватель параметров измерения полностью исключает возможность ошибки пользователя. Традиционный круглый переключатель заменен эргономичными кнопками. Дисплей оборудован яркой подсветкой – это позволяет проводить измерения даже в темноте.

Кроме обычных функций, у тестера есть следующие дополнительные:

• Проверка диодов.
• Фиксация данных.

• Проверка отсутствия разрывов в цепи.

Этот мультиметр занесен в Государственный реестр измерительных средств РФ благодаря высокой точности показаний и надежности работы. Минус устройства – нет режима проверки транзисторов.

CEM DT-61

Универсальный тестер с высокой степенью защиты. Внесен в Государственный реестр средств измерения.

Кроме обычных измерений силы тока, напряжения, сопротивления и емкости, с помощью мультиметра можно измерить:

• Температуру – используется бесконтактный способ.
• Влажность.

• Освещенность.
• Уровень шума.

Прибор оборудован функцией автоматического выбора нужного диапазона и таймером выключения – через некоторое время простоя мультиметр отключается сам. Дисплей оснащен контрастной подсветкой. Положительные стороны устройства – большой выбор измерений, высокая категория электробезопасности, повышенная защита от механических повреждений. Минусы – нет автоматического выключения подсветки, диапазон измерения емкости относительно невелик.

UNI-T UT71E

Этот мультиметр многие относят к классу профессиональных, но ему не хватает точности измерений.

Однако у прибора есть ощутимые достоинства:

• Возможность подключения к компьютеру – в комплекте идет диск с программным обеспечением и адаптер USB.
• Мультиметр запоминает измерения и выводит среднеквадратичное значение из мгновенных.
• Большой диапазон измерений.

• Высокий уровень защиты прибора.
• Имеется подсветка дисплея, сигнал ошибки и функция автоотключения.
• Доступная цена.

Минус мультиметра – относительно высокая погрешность измерений. Поэтому прибор является типичным тестером для бытового использования и нерегулярных ремонтных работ.

Профессиональные

Fluke 233

Многофункциональный тестер со съемным дисплеем. Съемный экран предназначен для удобства использования. Его можно снять, поместить туда, где у мастера лучше обзор, и закрепить с помощью магнитных креплений. Технология беспроводной связи помогает передавать данные с тестера на модуль дисплея на расстоянии до 10 метров. При подсоединении дисплея к прибору беспроводной передатчик автоматически выключается.

У мультиметра большое количество дополнительных функций:

• Измерение истинных среднеквадратичных значений.
• Запись максимальных, минимальных и средних величин.
• Встроенный термометр.
• Таймер автоотключения.

• Индикатор разряда батареи.
• Индикатор ошибки.
• Возможность работы со внешними токовыми клещами.

Из недостатков тестера его владельцы отмечают то, что нужно большое количество батареек – 2 для дисплея и 3 для измерительного модуля. В остальном прибор показывает прекрасные характеристики – многофункциональность, высокую точность измерений, стабильную работу съемного модуля.

APPA 107N

Устройство внесено в Госреестр измерительных приборов РФ. Это высокоточный многофункциональный тестер с высоким классом защиты. Для защиты от перенапряжения входы мультиметра оснащены резисторами и высоковольтными предохранителями. Прибор надежно защищен от механических повреждений, включая падение с небольшой высоты, от влаги и пыли.

Преимущества APPA 107N:

• Функция вычисления среднеквадратического значения из мгновенных.
• Минимальная погрешность измерений.
• Большой объем памяти – до 1600 значений.

• Возможность подключения к компьютеру.
• Показания отображаются одновременно в цифровом выражении и на линейной шкале.
• Присутствует сигнал ошибки и функция автоотключения.

Некоторые владельцы мультиметра отмечают как недостаток питание от батареи типа «Крона». Еще один минус – относительно высокая цена. Прибор не относится к классу бюджетных, но это оправдано его характеристиками.

Заключение

Таким образом, каждая категория мультиметров имеет свои достоинства и недостатки. Бюджетные приборы для домашнего использования отличаются доступной ценой и простотой обращения. Ограниченность функций не является крупным недостатком, так как минимально необходимые в быту измерения тестер выполняет.

Но при этом у них высокая погрешность измерений, и некоторые дешевые мультиметры не служат долго. Профессиональные тестеры высокоточны, многофункциональны, подключаются к ПК и обладают большими массивами памяти. В то же время, их покупка оправдана лишь при регулярных работах, где необходим мультиметр именно такого класса.

Читайте также другие полезные статьи:

Видео-обзор цифрового мультиметра Testo 760-1

Как пользоваться мультиметром

Избранные любимец 49

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток.Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него метр! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.

---

Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Умный тестер SMD

В наличии TOL-10829

Этот интеллектуальный SMD-тестер представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

1

---

Детали мультиметра

Мультиметр состоит из трех частей:

• Дисплей
• Ручка выбора
• Порты

Дисплей обычно состоит из четырех цифр и может отображать отрицательный знак.Несколько мультиметров имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два зонда вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Датчик COM обычно черный, но нет никакой разницы между красным датчиком и черным датчиком, кроме цвета. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). мАВОм — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем подойдет любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.

---

Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

• Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
• Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
• Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
• Банан для проверки датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить!

Кабели с крючками от банана к микросхеме

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

6

Кабель от банана к аллигатору

В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

---

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп — к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение по отношению к общему щупу. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1.5V. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1.5V!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и сверхъяркий синий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала убедитесь, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на штанге источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (диапазон напряжения постоянного тока отмечен знаком V с прямой линией рядом с ним).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В из имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сообщить вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В по этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас неплохо устроить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

---

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Есть множество онлайн-калькуляторов, которыми легко пользоваться. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

• В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом) ,

• Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, например режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

• Если мультиметр показывает 0,00 или почти ноль, то вам нужно понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим счетчик до следующего минимального значения, 2 кОм. Что случается?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной точки есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, очень сложно измерить сопротивление устройства, когда оно физически установлено в цепи. Окружающие компоненты на печатной плате могут сильно повлиять на показания.

---

Измерение тока

Ток чтения — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем нажатия на VCC и GND (параллельно), для измерения тока вам необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, которую мы использовали в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из кожи аллигатора. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановые вилки»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выкл).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с недоверием. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще протекает через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте его для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель на 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорели — мы делали это десятки раз! Мы покажем вам, как заменить предохранитель в следующем разделе.

---

Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и раздается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не раздается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что между датчиками может протекать очень небольшое количество тока без сопротивления (или, по крайней мере, с очень маленьким сопротивлением).

Предупреждение! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которую подается питание , а не , используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Вставьте пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому идет медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым средством тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.

---

Замена предохранителя

Одна из наиболее частых ошибок нового мультиметра — это измерение тока на макетной плате путем измерения от VCC до GND (плохо!). Это немедленно приведет к замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него проходит 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или обрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, скрывающиеся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Предупреждение! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен быть предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места, где можно разместить красный щуп на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс — чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете выполнять, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока различными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (при выходе из строя ОЗУ она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.

---

Что делает мультиметр хорошим?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции — это просто вишенка на торте.

Существуют причудливые мультиметры, которые автоматически выбирают диапазон , что означает, что они автоматически изменяют свой внутренний диапазон, чтобы попытаться найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественны и имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, воспользуйтесь им! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может быть разумным.

ЖК-дисплей с задней подсветкой. — это здорово, но когда вы в последний раз измеряли свою схему в темноте? Как правило, мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр для темноты.

хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Хорошие пробники — это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов — и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение — отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может быть полезна как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня до того, как батарея на 9В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.

---

Покупка мультиметра

Цифровой мультиметр — незаменимый инструмент в арсенале любого электронного энтузиаста. Вот несколько мультиметров и наборов с мультиметрами, подходящие как для начинающих, так и для опытных любителей.

Наши рекомендации:

Mooshimeter

На пенсии TOL-13843

Mooshimeter — это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и движение вперед

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или просмотрите некоторые из этих связанных сообщений в блогах.

,

Как проверить конденсатор с помощью цифрового и аналогового мультиметра

6 способов проверки конденсатора с помощью цифрового мультиметра и AMM (AVO)

В большинстве работ по устранению неисправностей и ремонту электрических и электронных устройств мы сталкиваемся с общей проблемой, которая как устранить проверить и проверить конденсатор? Хороший, плохой (мертвый), короткий или открытый?

Здесь мы можем проверить конденсатор с помощью аналогового (AVO-метр, т. Е. Ампер, напряжение, омметр), а также цифровой мультиметр, либо он в хорошем состоянии, либо мы должны заменить его новым.,

Примечание. Чтобы определить значение емкости, вам понадобится цифровой измеритель с функциями измерения емкости.

Ниже приведены пять (6) методов проверки и тестирования конденсатора на исправность, неисправность, обрыв, неисправность или короткое замыкание .

Связанные сообщения:

Метод 1.

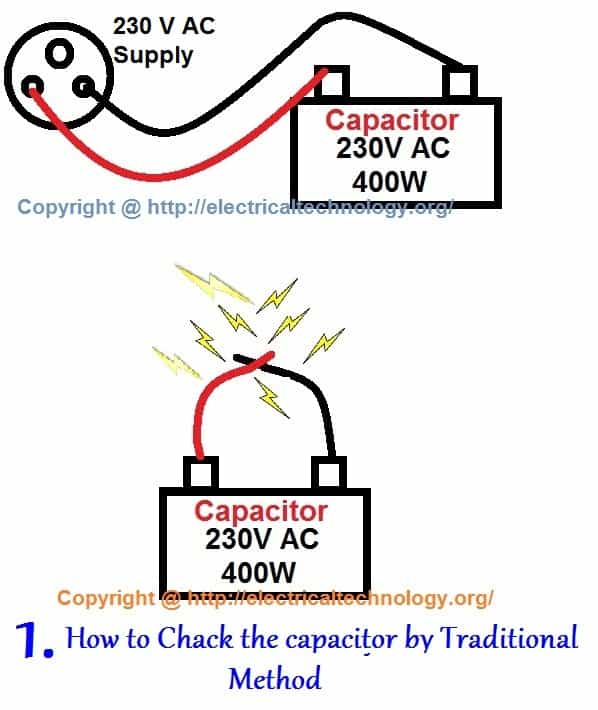

Традиционный метод тестирования и проверки конденсатора

Примечание. Не рекомендуется для всех, кроме профессионалов. Будьте осторожны, выполняя эту практику, так как это опасно.Убедитесь, что вы профессиональный инженер-электрик / электрик (вы действительно знаете, что делаете, или проверяете предупреждения, прежде чем применять этот метод), и нет других вариантов проверки конденсатора, потому что во время этой практики могут возникнуть серьезные повреждения). Если вы уверены, продолжайте, в противном случае перейдите к способу 2-6 в качестве альтернативы конденсатору.

Предположим, вы хотите проверить конденсатор (например, конденсаторы вентилятора, конденсаторы воздухоохладителя в помещении или оловянные конденсаторы на печатной плате / печатной плате и т. Д.)

Предупреждение и рекомендации по проверке конденсатора методом 1.

Для большей безопасности используйте 24 В постоянного тока вместо 230 В переменного тока. В случае отсутствия желаемой системы постоянного тока 24 В вы можете использовать 220-224 В переменного тока, но вам необходимо сделать серию резисторов (скажем, 1 кОм ~ 10 кОм, 5 ~ 50 Вт) для подключения конденсатора к источнику переменного тока 230 В. Таким образом, это уменьшит зарядный и разрядный ток. Вот пошаговое руководство по проверке конденсатора этим методом.

1. Отключите подозрительный конденсатор от источника питания или убедитесь, что хотя бы один вывод конденсатора отключен.
2. Убедитесь, что конденсатор полностью разряжен.
3. Подключите два отдельных провода к клеммам конденсатора. (Необязательно)
4. Теперь безопасно подключите эти выводы к источнику переменного тока 230 В на очень короткий период (около 1-4 сек) [или на короткое время, когда напряжение поднимется до 63,2% от напряжения источника].
5. Отсоедините предохранительные провода от источника переменного тока 230 В.
6. Теперь закоротите клеммы конденсатора (будьте осторожны при этом и убедитесь, что у вас есть защитные очки)
7. Если возникает сильная искра, то конденсатор исправен .
8. Если дает слабую искру, то это конденсатор плохой и немедленно замените его на новый.

Связанные сообщения:

Метод 2.

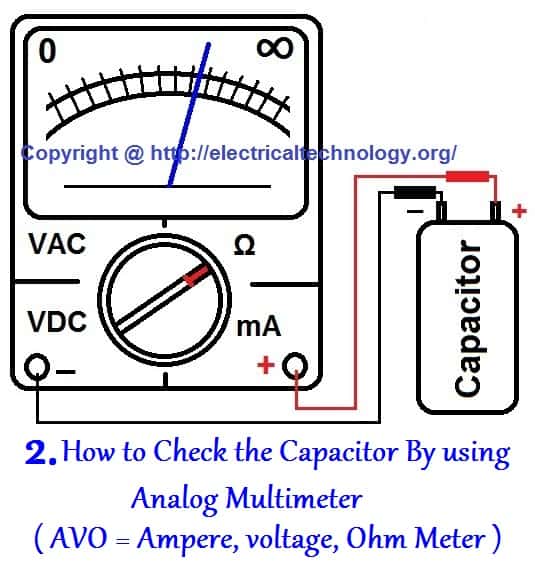

Проверка конденсатора аналоговым мультиметром

Чтобы проверить конденсатор с помощью AVO (ампер, напряжение, омметр), выполните следующие действия.

1. Убедитесь, что предполагаемый конденсатор полностью разряжен.
2. Возьмите измеритель AVO.
3. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом).
4. Подключите выводы измерителя к клеммам конденсатора.
5. Обратите внимание на показания и сравните со следующими результатами.
6. Короткие конденсаторы : Закороченный конденсатор покажет очень низкое сопротивление.
7. Открытые конденсаторы : Открытый конденсатор не будет показывать никакого движения (отклонения) на экране омметра.
8. Good Capacitors : Сначала сопротивление будет низким, а затем постепенно увеличится до бесконечности. Это означает, что конденсатор в хорошем состоянии.

Метод 3.

Проверка конденсатора с помощью цифрового мультиметра

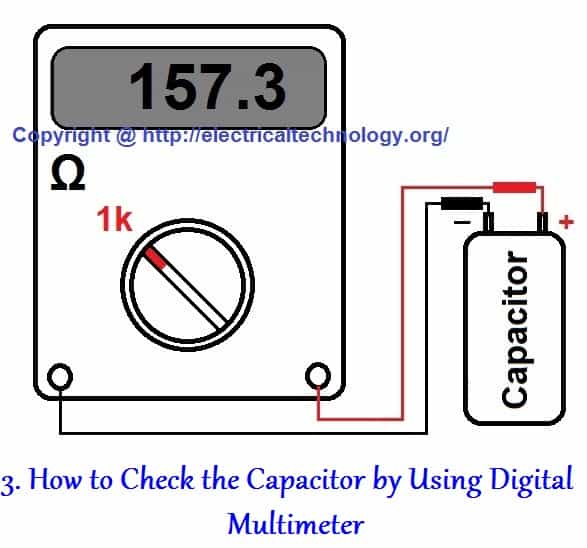

Чтобы проверить конденсатор с помощью цифрового мультиметра (DMM), выполните следующие действия.

1. Убедитесь, что конденсатор разряжен.
2. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм).
3. Подключите выводы измерителя к клеммам конденсатора.
4. Цифровой измеритель на секунду покажет некоторые числа. Обратите внимание на чтение.
5. И тут сразу вернется в OL (Open Line). Каждая попытка на шаге 2 будет показывать тот же результат, что и на шагах 4 и 5. Это означает, что конденсатор находится в хорошем состоянии .
6. Если изменений нет, значит Конденсатор не работает .

Вы также можете проверить:

Метод 4.

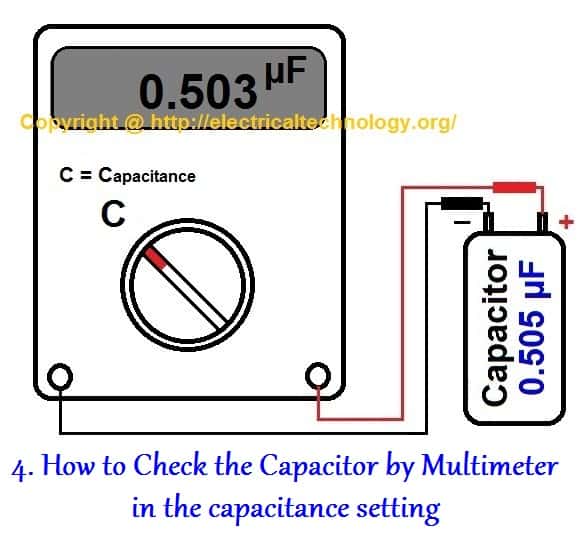

Проверка конденсатора с помощью мультиметра в режиме емкости

Примечание. Вы можете выполнить этот тест с помощью мультиметра, если у вас есть измеритель емкости или у вас есть мультиметр с функцией проверки емкости.Кроме того, этот метод хорош и для проверки крошечных конденсаторов. Для этого теста поверните ручку мультиметра в режим измерения емкости.

1. Убедитесь, что конденсатор полностью разряжен.
2. Снимите конденсаторы с платы или цепи.
3. Теперь выберите «Емкость» на мультиметре.
4. Теперь подключите клемму конденсатора к выводам мультиметра.
5. Если показание близко к фактическому значению конденсатора (т. Е. Значению, напечатанному на коробке контейнера конденсатора).
6. Значит, конденсатор в хорошем состоянии. (Обратите внимание, что показание может быть меньше, чем фактическое значение конденсатора (значение, напечатанное на коробке контейнера конденсатора).
7. Если вы обнаружите значительно меньшую емкость или ее отсутствие вообще, то конденсатор неисправен, и вам следует его заменить.

Связанные сообщения:

Метод 5.

Тестирование конденсатора простым вольтметром.

1. Обязательно отсоедините один провод (не беспокойтесь, если положительный (длинный) или отрицательный (короткий)) конденсатора от цепи (при необходимости вы также можете полностью отключить его)
2. Проверьте номинальное напряжение конденсатора, напечатанное на нем (как показано в нашем нижеприведенном примере, где напряжение = 16 В)
3. Теперь зарядите этот конденсатор в течение нескольких секунд, чтобы номинальное (не до точного значения, но ниже этого i.е. зарядите конденсатор 16В от батареи 9В) напряжением. Обязательно подключите положительный (красный) вывод источника напряжения к положительному (длинному) выводу конденсатора, а отрицательный — к отрицательному. Если вы не можете его найти или не уверены, вот руководство, как найти отрицательную и положительную клеммы конденсатора.
4. Установите значение вольтметра на постоянный ток и подключите конденсатор к вольтметру, подключив положительный провод батареи к положительному выводу конденсатора, а отрицательный — к отрицательному.
5. Запишите начальное значение напряжения на вольтметре. Если оно близко к подаваемому на конденсатор напряжению, конденсатор находится в хорошем состоянии. Если показания очень малы, значит, конденсатор мертв. Обратите внимание, что вольтметр будет показывать показания в течение очень короткого времени, так как конденсатор разряжает свое напряжение в вольтметре, и это нормально.

Связанные сообщения:

Метод 6.

Найдите значение конденсатора, измерив значение постоянной времени

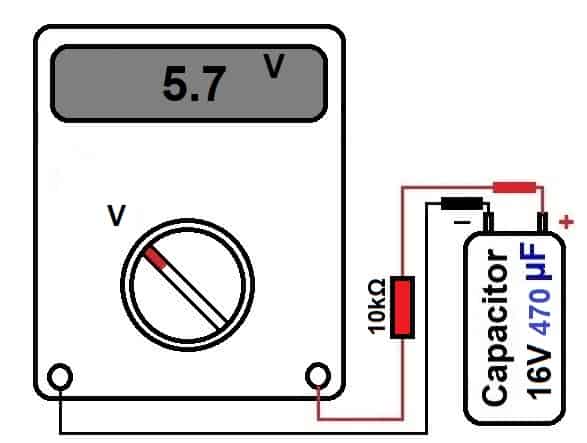

Мы можем найти значение конденсатора, измерив постоянную времени ( TC или τ = Tau), если значение емкости конденсатора известно в микрофарадах (обозначено µF), напечатанном на нем i.е. конденсатор не перегорел и не перегорел.

Вкратце, время, необходимое конденсатору для зарядки около 63,2% приложенного напряжения при зарядке через резистор известного значения, называется постоянной времени конденсатора (TC или τ = Tau) и может быть рассчитано с помощью:

τ = RxC

Где:

• R = Известный резистор
• C = Значение емкости
• τ = TC или τ = Tau (постоянная времени)

Например, если напряжение питания 9V , затем 63.2% из этого составляет около 5,7В .

Теперь давайте посмотрим, как найти значение емкости конденсатора путем измерения постоянной времени.

Обязательно отсоедините и разрядите конденсатор от платы.

Подключите известное значение сопротивления (например, резистор 5-10 кОм) последовательно с конденсатором.

Подайте известное значение напряжения питания. (например, 12 В или 9 В) к конденсатору, подключенному последовательно с резистором 10 кОм.

Теперь измерьте время, необходимое для зарядки конденсатора около 63.2% от приложенного напряжения. Например, если напряжение питания составляет 9 В, то 63,2% от этого составляет около 5,7 В.

Из значения данного резистора и измеренного времени вычислите значение емкости по формуле Time Content, т.е. τ = TC или τ = Tau (постоянная времени) .

Теперь сравните рассчитанное значение емкости с напечатанным на нем значением конденсатора.

Если они одинаковы или почти равны, конденсатор в хорошем состоянии. Если вы обнаружите заметную разницу в обоих значениях, пора заменить конденсатор, поскольку он не работает должным образом.

Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% пикового напряжения.

Полезная информация : Также можно измерить время, необходимое конденсатору для разряда около 36,8% пикового значения приложенного напряжения. Время разряда можно использовать так же, как в формуле, чтобы найти емкость конденсатора.

Похожие сообщения:

.

Как пользоваться мультиметром

Избранные любимец 49

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+».Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию. Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним).Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные. Ничего страшного не происходит! Мультиметр измеряет напряжение по отношению к общему щупу. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1.5V. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1.5V!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и сверхъяркий синий светодиод с питанием от модуля питания SparkFun Breadboard. Для начала убедитесь, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4.5 В или более 5,5 В, это быстро укажет на то, что что-то не так, и вам может потребоваться проверить силовые соединения или проводку вашей цепи.

Измерение напряжения на штанге источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (диапазон напряжения постоянного тока отмечен знаком V с прямой линией рядом с ним). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт .Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем.Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники.Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого.Счетчик просто отобразит 1. Это счетчик пытается сообщить вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В на этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В.Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными.Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас неплохо устроить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

---

---

← Предыдущая страница
Типы датчиков ,
