Как найти ноль в розетке

При выполнении ремонтно-строительных работ важным этапом является подключение помещений и зданий к системе электроснабжения. В этом случае, кроме электропроводки, устанавливается большое количество другого оборудования, в том числе розеток и выключателей. При выполнении подключений довольно часто возникает вопрос, как определить фазу и ноль, а также заземляющий проводник в электрической сети. Для профессиональных электриков решение данной проблемы не представляет каких-либо затруднений.

Однако простые хозяева квартир и частных домов без специальных знаний и опыта, зачастую не могут самостоятельно решить эту задачу. Определить назначение каждого проводника возможно с помощью нескольких простых и доступных способов.

Как определить фазу и ноль индикаторной отверткой

Наиболее простым и распространенным способом, позволяющим точно определить фазу и ноль, является использование индикаторной отвертки. Данная операция не представляет каких-либо сложностей и требует лишь соблюдения определенного алгоритма действий.

Решая вопрос, как определить где фаза, а где ноль, прежде всего необходимо обесточить линию и отключить автомат, через который питается домашняя электросеть. После отключения следует зачистить проверяемые провода, сняв примерно 1-2 см изоляции. Далее проводники разводятся между собой на безопасное расстояние. Это необходимо сделать, чтобы исключить возможность короткого замыкания при случайном соприкосновении после подачи напряжения. После всех подготовительных мероприятий можно приступать к определению фазы и нуля. Предварительно следует включить автомат и подать напряжение в сеть.

Непосредственная проверка фазы и нуля тестером осуществляется следующим образом. Индикатор зажимается между большим и средним пальцем. При этом нельзя касаться пальцами открытой, неизолированной части жала отвертки во избежание удара электрическим током.

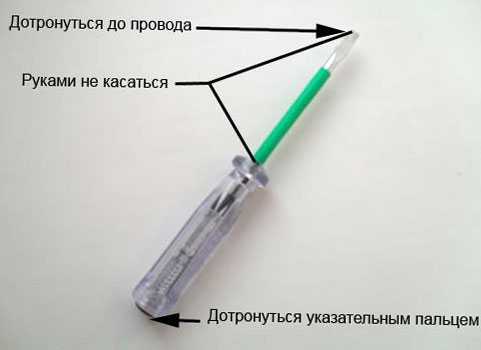

Указательный палец должен касаться круглого металлического выступа, расположенного в конце рукоятки. После этого жало отвертки прикладывается к зачищенным концам проводников. Если тестер коснулся фазного проводника, в этом случае загорается светодиод. Следовательно, второй провод является нулевым. Нулевой провод определяется когда индикаторная лампочка не загорелась изначально.

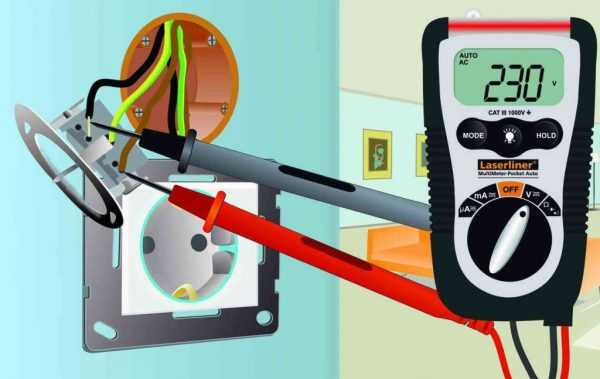

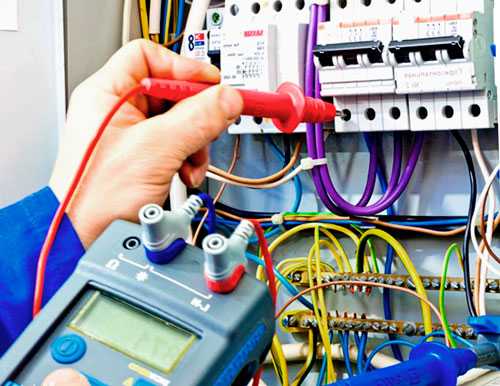

Как определить фазу и ноль мультиметром

Кроме индикаторной отвертки, определение фазы и нуля может быть выполнено с помощью мультиметра. В этом случае также необходима зачистка проводников, подлежащих проверке. Предварительно следует обесточить электрическую сеть путем выключения автомата. Таким образом исключается вероятность короткого замыкания при случайном соприкосновении проводников фазы и нуля. Сами провода нужно немного раздвинуть. После этого автомат следует снова включить.

Далее на мультиметре устанавливается предельная величина для измерений переменного напряжения, составляющая более 220 В. Затем нужно посмотреть, какую маркировку имеют гнезда со щупами прибора. Щуп в гнезде СОМ не подходит для определения фазы, следовательно, использоваться будет оставшийся щуп, обозначенный символом V. Определившись со щупами, можно приступать к определению назначения проводов.

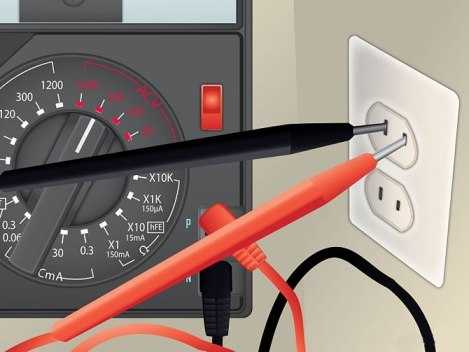

Нужно взять щуп, коснуться им одного из проводов в розетке и посмотреть на показания мультиметра. При отображении данных с небольшим значением напряжения (менее 20 В), провод будет считаться фазным. Если же измерительный прибор показывает нулевое значение, то и сам провод соответственно будет нулевым.

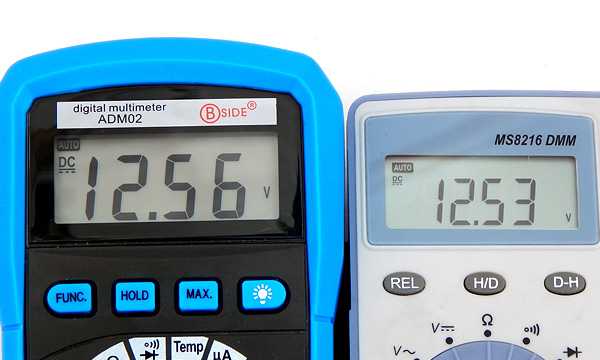

Для измерений может использоваться любой тип мультиметра – с цифровым табло или стрелочный. Точность измерений мультиметром значительно выше, чем индикаторной отверткой. При определение фазы и нуля мультиметром запрещается одновременно касаться фазного и заземляющего провода. Такие действия могут вызвать короткое замыкание и травматические ожоги.

Как определить фазу и ноль без приборов

Довольно часто возникают ситуации, когда отсутствует индикаторная отвертка и мультиметр, а выяснить назначение проводов нужно, чтобы не останавливать электромонтажные работы. В таких случаях приходится решать проблему, определения фазы и ноля без прибора.

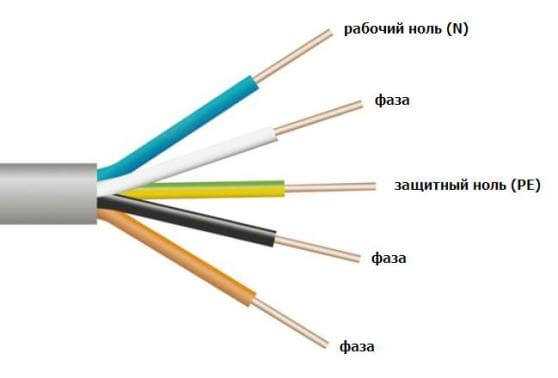

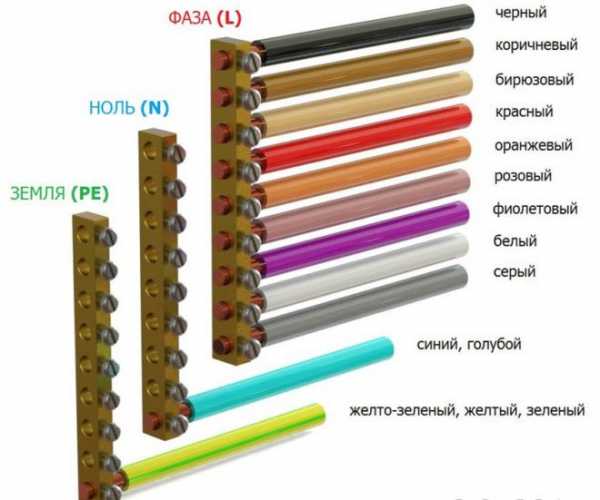

Наиболее простым способом считается определение назначения проводов по их маркировке и по цвету изоляции. Данная методика приносит положительный результат лишь тогда, когда проводка выполнена с соблюдением всех технических правил. В этом случае цвет изоляции прямо указывает на принадлежность того или иного провода.

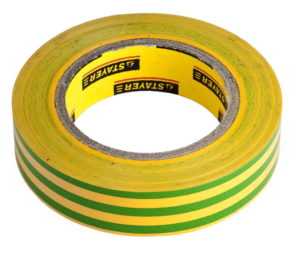

В желто-зеленый цвет окрашивается заземляющий провод, а нулевой проводник чаще всего бывает голубого или синего цвета. Для фазного проводника выбирается черный, белый или коричневый провод. Правильность подключения можно проверить визуально, не только в щитке, но и в распределительных коробках, в люстре и других точках.

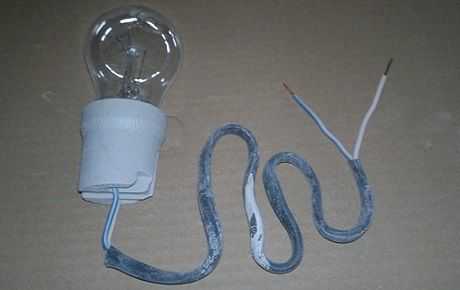

Второй способ определения фазы и нуля, предполагает использование так называемой контрольной лампочки. Можно воспользоваться обычной лампой накаливания и двумя отрезками проводов, по 50 см длиной каждый. Жилы проводов через патрон подключаются к лампочке и конструкция готова к работе. Одним концом провода нужно коснуться трубы отопления, а другим – проверяемых проводов. Если во время прикосновения лампочка загорается, значит этот провод является фазным.

Данный способ в домашних условиях считается опасным в связи с высокой вероятностью поражения электрическим током. Его нельзя применять, когда в сети присутствует предельное напряжение. Более безопасным является использование неоновых лампочек, позволяющих с не меньшей точностью определить назначение проводов.

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

к содержанию ↑

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

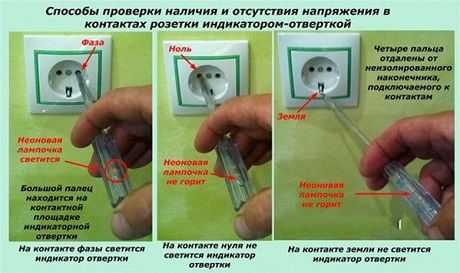

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

Концом отвертки касаемся контакта.
Нажимаем пальцем на металлическую кнопку вверху отвертки.
Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

В старых домах еще сохранились двухклеммные розетки. В этом случае проверить устройство можно просто с помощью тестера фазы. Нужно взять тестер (индикаторную отвертку), вставить его в любой разъем розетки. Приложить палец к металлическому колпачку на рукоятке. Когда неоновая лампочка загорится, она тем самым покажет «фазу». Вторая клемма должна быть нулевой. Но так случается не всегда.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

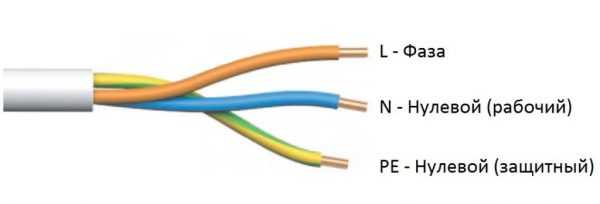

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению. Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений. Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

прибор показывает 220 V, значит контакт фазовый;
если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является. Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

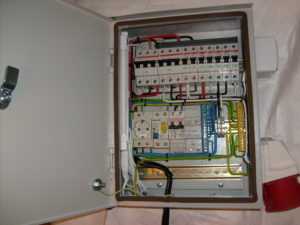

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.
Показания в 220 V говорят сами за себя.

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

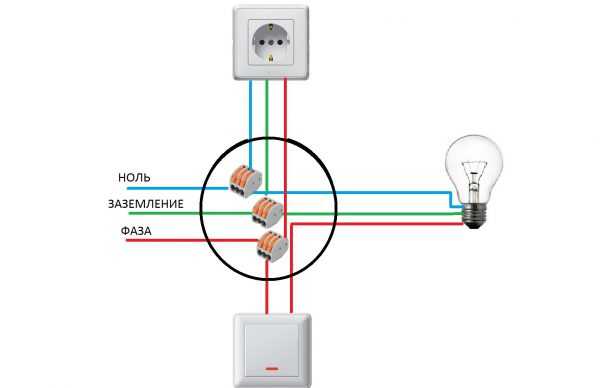

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы. Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения. Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

mytooling.ru

Как найти ноль на люстре

Как найти ноль на люстре, простые и надежные способы

Электропроводка – важнейшая коммуникация в квартире, частном доме. От того, насколько качественно и надежно работает данная система, во многом зависит надежность работы освещения, всех используемых дома приборов, оргтехники и многого другого.

Конечно, профессиональные электрики безо всякого труда справятся с такой задачей, а вот для ряда обычных собственников жилья, вопрос может быть достаточно сложным. Особую сложность человеку, не обладающему особыми знаниями, навыками и умениями в электрике, может представлять, например, задача по подключению многорожковой люстры. В том числе – с возможностью выбирать количество светильников, включаемых от одной клавиши выключателя.

Разные способы поиска нулевого провода

Есть много специальных приемов, как найти ноль на люстре, в процессе присоединения питания к различным осветительным устройствам и бытовым приборам к системе электропроводки. Обычно мастера используют один из таких методов, наиболее подходящих для конкретного человека. Очень часто выбор подходящего способа зависит от того, какие инструменты и приборы имеются у конкретного мастера (в том числе – домашнего).

Рассмотрим основные варианты, как определить, где на люстре находится фаза, а где ноль, а далее – любой человек имеет возможность выбрать для себя оптимальный вариант с учетом имеющихся инструментов и личных предпочтений.

Внешний осмотр (визуальный). Здесь все просто. В новых домах применены 3 вида проводов:

– нулевой;

– фазный;

– заземление.

У каждого такого провода есть свои (общепринятые) цвета для оплетки. «Нулевой» провод всегда синего цвета. Провод заземления – желтый, с хорошо видимой, выраженной светло-зеленой полоской. Фазовые провода могут иметь разные цвета. По умолчанию установлен черный цвет провода.

Если вы являетесь владельцем квартиры в недавно построенном доме или в новостройке, проблема поиска и определения нулевого провода, в том числе выполняя операцию по присоединению люстры, решается легко и просто: берите синий провод.

Используем отвертку индикаторную.

Данный инструмент, рекомендуется иметь в каждой квартире, у любого домовладельца. Данный инструмент стоит недорого, имеет простейшую конструкцию и позволяет оперативно и точно выяснить, где на люстре фаза и ноль, не обращаясь к помощи профессиональных электриков.

Подготовка заключается в очистке его от изоляции провода, который необходимо проверить. Затем прижать жало и посмотреть на полученный результат. На обратной поверхности инструмента установлена специальная неоновая лампочка, которая начинает светиться, если найдена фаза. Если при контакте лампочка не загорается – выбран ноль либо земля.

Пробник индикаторного типа.

Особенности поиска нужного провода, если пропал ноль в люстре такие же, как и в предыдущем варианте, как найти – описано выше. Отличие данного инструмента от простой отвертки – многофункциональность. С помощью данного устройства можно также выполнить некоторые другие важные и необходимые при работе электрика операции.

Контрольная лампа.

Конечно, с появлением недорогих и надежных современных электроприборов, использование контрольной лампы для определения фазы, нуля и заземления, стало встречаться достаточно редко. Тем не менее такой способ есть и давайте его рассмотрим.

Прежде чем приступать к определению типа провода, необходимо собрать сам прибор – контрольную лампу. Проще всего сделать это следующим способом: в клеммы патрона впаять два провода, желательно синего и черного цвета, по типу фаза/ноль. Далее – в патрон вкрутить рабочую лампочку и все – устройство, с помощью которого можно легко и быстро найти где на люстре фаза и ноль, готово! Методика определения с помощью контрольной лампы соответствующих проводов, достаточно проста. Необходимо поочередно соединять провода лампы с теми проводами в помещении, принадлежность которых необходимо определить.

Соблюдение техники безопасности – важнейший вопрос

Нельзя обойти стороной в теме «электропроводка» необходимость соблюдения правил безопасности. Ни в коем случае не слушайте советы «умельцев», которые предлагают проверять наличие напряжения в сети тыльной стороной ладони, другими опасными и нестандартными способами. Более того, при работе по подготовке проводов, снятию изоляции и т.п., обязательно отключайте электричество, обесточивайте все помещение от щитка. А когда все будет подготовлено, провода очищены и разведены друг от друга – подавайте напряжение в сеть и проверяйте, где на люстре фаза и ноль.

Выводы

Минимальные знания, которые подскажут, как найти ноль на люстре – это умение различать цвета проводов и знать их принадлежность. Если же у владельца квартиры (дома) есть определенные сомнения, лучше не экспериментировать и обратиться к специалистам, профессиональным электрикам!

Какую люстру выбрать?

Люстра Arte Lamp Veronika A2298LM-6CC

Люстра Arte Lamp Jess A9513PL-5WG

vse-elektrichestvo.ru

как пользоваться? 🚩 Полезные советы

2 декабря 2011

Автор КакПросто!

Часто в быту возникает необходимость заменить электрическую розетку или повесить люстру. Переменный ток, от которого работают все бытовые электрические приборы, поступает в них по трем проводам. Один из них называется нолем. Как его определить?

Статьи по теме:

Инструкция

Обратитесь к специалисту-электрику. Определение проводов самостоятельно — достаточно опасное занятие. Если все-таки решили определить провод «ноль» сами, то предварительно проконсультируйтесь у людей, обладающих базовыми знаниями. Проверьте маркировку проводов. Современные электропровода различаются по цвету. Обычно «ноль» бывает синего цвета. Если все провода оказываются одного цвета, то различить их можно по цвету изоляции (кембриков). Кембрик на проводе «ноль» синего цвета. Измерьте напряжение в электрической сети с помощью вольтметра. Между проводами «ноль» и «заземление» стрелка прибора останется без движения. А вот между «фазой» и «ноль» вольтметр покажет величину напряжения или разность потенциалов.

Приобретите индикаторную отвертку, которая продается в любом магазине электротоваров. В ручку встроен светодиод, он будет информировать о наличие напряжения в электрической сети.

В целях предупреждения удара током наденьте резиновые перчатки. Возьмите отвертку за ручку и прижмите ее к проводам или вставьте в отверстие розетки. Индикатор отвертки загорится в случае, если вы попали на провод «фазу». На нулевом проводе светодиод не загорится. Недостатком этого метода является то, что с помощью отвертки нельзя отличить провода «ноль» и «заземление».

Если ни в одном случае индикатор не загорелся, то проверьте наличие электричества во всем доме или квартире.

Воспользуйтесь народным методом определения провода «ноль», если не оказалось под рукой специальных приборов. Возьмите картофелину, разрежьте пополам, вставьте в срез обесточенные провода на некотором расстоянии друг от друга. На короткое время подайте напряжение на провода. Возле «фазного» провода участок картофелины посинеет.
