Как определить диаметр арматуры?
Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры. Этот показатель говорит о том, какого размера был прут, из которого сделан данный кусок арматуры (учитывая некоторые допущения). То есть, номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта.В итоге можно сделать следующее (понадобится штангенциркуль):
- Измерить тело прутка.
- Измерить диаметр выступающих ребер.
- Суммировать показатели и разделить результат на 2.
При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».
Это как раз те два показателя, которые получились при замерах тела и ребра стержня. Используя эти цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.
Диаметр арматуры. Таблица соотношений диаметров
| номинальный диаметр | максимальный диаметр | минимальный диаметр |
| 6 мм. | 6,57 мм. | 5,57 мм. |
| 7 мм. | 7,75 мм. | 6,75 мм. |
| 8 мм. | 9 мм. | 7,5 мм. |
| 9 мм. | 10 мм. | 8,5 мм. |
| 10 мм. | 11,3 мм. | 9,3 мм. |
| 12 мм. | 13,5 мм. | 11 мм. |
| 14 мм. | 15,5 мм. | 13 мм. |
Вес арматуры
При продаже арматуры цена указывается за тонну изделия. Начиная немасштабное строительство человек, высчитывает метраж прута, требуемый для осуществления проекта.Всякая арматура соответствующая ГОСТу имеет довольно точные показатели веса в расчете на 1 погонный метр прута. Эти данные также занесены в таблицу и активно используются на металлобазах. Соотношение минимального, максимального и номинального диаметров соответствует конкретному весовому показателю. Это помогает определить вес арматуры по диаметру.
Диаметр арматуры для фундамента
Подготовив траншею для размещения в нем опорного основания строящегося объекта, приходит время рассчитать нужный диаметр арматуры. Можно, конечно, взять прут потолще и количеством побольше. Но это повысит затраты на материалы и оставит впечатление самодеятельности.Лучше сделать по науке
К тому же для этого есть все необходимое. И прежде всего таблица.| № арматуры | Количество стержней и площадь поперечного сечения | |||||
| 1 шт. | 2 шт. | 3 шт. | 4 шт. | 5 шт. | 6 шт. | |
| 6 | 28,3 мм2 | 57 мм2 | 85 мм2 | 113 мм2 | 141 мм2 | 170 мм2 |
| 8 | 50,3 мм2 | 101 мм2 | 151 мм2 | 201 мм2 | 251 мм2 | 302 мм2 |
| 10 | 78,5 мм2 | 157 мм2 | 236 мм2 | 314 мм2 | 393 мм2 | 471 мм2 |
| 12 | 113,1 мм2 | 226 мм2 | 339 мм2 | 452 мм2 | 565 мм2 | 679 мм2 |
Нужно измерить будущий фундамент и вычислить площадь его сечения. Если взять высоту и ширину в 600 и 500 мм. Перемноженные показатели дадут результат в 300 000 мм2. Для такого фундамента площадь сечения арматурных прутьев от площади сечения фундамента будет 0,1 %.
То есть, 300 000 : 100 х 0,1 = 300 мм2. Это площадь сечения всех прутьев. Ближайшие показания в таблице предлагают величину в 302 мм2. Что соответствует 6 стержням № 8.
Поперечная арматура может быть меньшей толщины, но не менее 6 мм. Лучше взять те же 8 мм.
Используя таблицы можно эффективно рассчитать параметры будущего фундамента и не понести лишние расходы.
Узнайте больше
stroytovaroteka.radidomapro.ru
Как правильно замерить диаметр арматуры
Как измерить диаметр арматуры
Арматура используется в строительстве для придания прочности железобетонным конструкциям.
По типу профиля, арматура бывает гладкого и периодического профиля, по технологии производства делится на стержневую горячекатаную и холоднотянутую проволочную, по условиям эксплуатации — на напрягаемую и ненапрягаемую.
Классифицируется арматура по диаметру профиля (от 6 мм до 80). Для малоэтажного строительства чаще всего используют арматура, диаметр которой до 14 мм. В случаях, когда необходима особая прочность конструкции, используют арматуру с большим диаметром.
Требования к техническим характеристикам арматуры регламентируются ГОСТом. Согласно ГОСТУ, диаметр стержня арматуры равен диаметру поперечного сечения гладкого стержня.

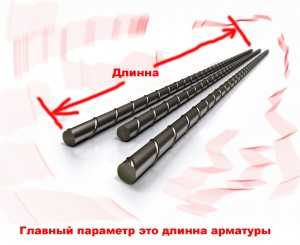

Что делать, если на арматуру нет документов, в которых были бы написаны и диаметр, и вес, и длина арматуры? Как измерить диаметр арматуры самостоятельно?

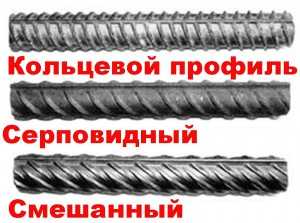

Периодическая арматура может иметь разный профиль: серповидный, кольцевой или смешанный. Продольные и поперечные ребра на стержне могут быть разной ширины, высоты и располагаются они под разными углами. Поэтому, если у гладкого стержня можно просто измерить его диаметр, то у арматуры с периодическим профилем измеряют минимальный диаметр между ребрами и максимальный диаметр на ребре. В таблице расчета (согласно ГОСТУ 5781-53) веса арматуры приводятся оба эти значения. Например:
-арматура d10 мм – min. диаметр 9,3 мм, max. 11,3 мм. Площадь сечения – 0,78 см2. Вес 1 м – 0,62 кг.
-арматура d12 мм – min. диаметр 11 мм, max. 13,5 мм. Площадь сечения – 1,13 см2. Вес 1 м – 0,89 кг.
-арматура d14 мм – min. диаметр 13 мм, max. 15,5 мм. Площадь сечения – 1,54 см2. Вес 1 м – 1,21 кг.
— арматура d16 мм – min. диаметр 15 мм, max. 18 мм. Площадь сечения – 2,01 см2. Вес 1 м – 1,58 кг.
-арматура d18 мм – min. диаметр 17 мм, max. 20 мм. Площадь сечения – 2,54 см2. Вес 1 м – 2,00 кг.
Поделись ссылкой — это лучший мотиватор для нас
vsjaarmatura.ru
Определение диаметра арматуры Главная
- Определение диаметра арматуры
Строго говоря идея определения диаметра арматуры своими руками обычно базируется на несколько неправильных приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков. Такого чёткого, определённого, одного места где можно правильно определить диаметр арматуры на арматурном пруте нет. И быть не должно. Сейчас поясню этот «феномен» подробнее.
- Определение диаметра арматуры

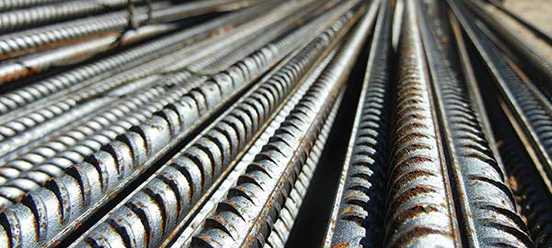

Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно определить диаметр арматуры своими руками.
А вот непосредственно физическими методами правильно определить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. Но арматура — это НЕ ГЛАДКИЙ прут, а изделие имеющее свою специфическую форму и рельеф. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Более того диаметр — это величина характеризующая круглый прут. Да, есть и гладкая арматура, но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем замерить диаметр арматуры ещё и потому, что арматура —
Определение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются.
Есть два способа как правильно определить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры — инструментальные. Можно пытаться выполнить определение диаметра арматуры диаметр арматуры рулеткой или штангенциркулем.
- Определение диаметра арматуры

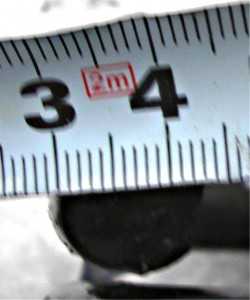

Определение диаметра арматуры рулеткой — плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.

- Определение диаметра арматуры
Взяв в руки штангенциркуль вы без проблем найдёте два замера — это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере:из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет — 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет — 18 мм. Во какая каша!!!
Какие вообще бывают диаметры у арматуры или арматурного прута? Эту полезную таблицу сортаментов арматуры, в которую сведены все гостовские значения диаметра арматуры мы поместили в конце статьи . А пока давайте попробуем замерить диаметр арматуры своими руками. Ок? Так будет понятнее, зачем нужно скачать таблицу диаметров арматуры.
- Определение диаметра арматуры
Что такое номинальный диаметр арматуры, так поясняется в справочнике по металлопрокату: диаметр арматуры условно соответствует диаметру круглого стержня с таким же поперечным сечением. НЕ СТЕСНЯЙТЕСЬ ОТКРЫВАТЬ КАРТИНКУ — там будут видны пояснительные записи по вопросу — как правильно определить диаметр арматуры.
- Определение диаметра арматуры
Можно сформулировать что такое номинальный диаметр арматуры и более человеческим языком, с известным допущением, мы можем считать, что диаметр арматуры равняется диаметру того круглого прута из которого изготовлена арматура. Хотя за такие «упрощения» меня могут и обругать большие специалисты, для бытового понимания — это хорошее сравнение.
- Определение диаметра арматуры
На самом деле пользоваться таблицей расчёта веса арматуры очень просто и удобно, хоть она и выглядит несколько «пугающе», на первый взгляд. Есть довольно подробные таблицы веса погонного метра арматуры, учитывающие разные по ГОСТу виды арматуры (из три на самом деле). Покажу на примере. Итак, например, вы хотите купить 25 метров арматуры диаметром 16 мм. Возможно вам надо выполнить армирование фундамента для забора или решить какую-то другую строительную задачу. При продаже арматуры, обычно продавец выставляет цену арматуры в тоннах, именно в тоннаже он её покупает на заводе. Вам же он осуществляет продажу арматуры в метраже, в погонных метрах, которых вам нужно ровно 25 м. То есть цена арматуры за тонну, совершенно вам ничего не говорит. Чтобы как-то перевести имеющееся у вас количество погонных метров арматуры в «категории близкие к: цена тонны», вам нужно вычислить сколько же весят ваши 25 метров арматуры диаметром 16 мм. Находим в таблице расчёта веса арматуры строчку — вес погонного метра арматуры 16 мм, на против во втором столбике указано значение веса метра в килограммах — 1,580 кг. Теперь, зная вес одного метра, мы должны умножить его на количество метров — 1,580 х 25 = 39,5 кг. То есть, ваши 25 погонных метров, весят ровно 39,5 кг. Это ТЕОРЕТИЧЕСКИЙ ВЕС МЕТРА АРМАТУРЫ диаметр которой вы уже знаете!!!
На самом деле теоретический вес арматуры — это довольно точный ориентир. Взвешивание арматуры на весах покажет немного другой вес, отличный от теоретического — это нормально. Но если полученное после взвешивания значение веса сильно отличается, надо разбираться с весами или с вашими расчётами, проверяя и то и другое.
Диаметр арматуры может быть разным, но всегда соответствует одному из возможных вариантов указанных в ГОСТе. Приведём две таблицы диаметров арматуры указывающих, как диаметр арматуры связан с весом погонного метра.
Таблица 1 — определить диаметр арматуры по ГОСТ 5781 — 53.
|
Таблица 2 — определить диаметр арматуры по ГОСТ 7314 — 55.
|
