Как определить фазу и ноль мультиметром и другие способы

Наша бытовая электрическая сеть для нас всё. Особенно там, где для приготовления пищи и газ не используется — всё на электричестве. Пользоваться электроприборами мы привыкли очень просто: есть розетки и выключатели. Свет включаем или выключаем одним нажатием кнопочки. Чтобы включить какой-то другой прибор, находим розетку, втыкаем и пользуемся. Пылесос, например.

А большая часть приборов уже подключена и никогда из сети не выдергивается, как телевизор. Тоже выключатель, аналогичный выключателю для лампы или люстры, и все включение происходит в одно касание. А то и вообще — холодильник стоит себе и сам, когда хочет, включается и выключается.

Ну, это значит, что в сети все нормально, и даже не надо точно знать, что есть там, в розетках, провода — разные по своей сути.

Напряжение у нас в сети переменное, на 220 вольт, с частотой 50 герц. Так задумано в нашей энергосистеме. Генераторы дают трехфазное напряжение, в каком-то смысле это оптимально по доставке потребителям. Ведь если простое синусоидальное напряжение требует проводку из двух проводников, то трехфазное можно передавать комплексом, всеми тремя фазами сразу. Но для передачи нужны не шесть проводов, как можно ожидать, а всего четыре. То есть в полтора раза меньше. При передаче на дальние расстояния это ох как существенно для экономии металла.

До наших домов и квартир доводится трехфазное напряжение с амплитудой в 380 вольт. Но на щите выбирается обычно одна фаза. А это значит, для энергопотребления нам необходимы минимум два провода. И один из них называется фаза, а другой — ноль. Так было при старом подключении. И розетки старые делались без расчета на подключение третьего провода — заземления. Теперь стало нормой заземление, оно должно защищать нас от поражения электрическим током от наших бытовых приборов, если в них произошел пробой, и 220 вольт оказались непосредственно на металлическом корпусе или кожухе прибора. Поэтому положено, чтобы везде было заземление. Оно присоединяется ко всем нетоковедущим металлическим конструкциям приборов, и хорошо, если заземляется как можно ближе от нас. Это для того, чтобы сопротивление между заземляемыми частями приборов и собственно, землей, было как можно меньше. Тогда в случае аварийного пробоя провода, несущего фазу и корпусом прибора, фаза сразу уходила бы в землю, нас не повреждая.

Но это не всегда так.  Раньше, да и сейчас, если нет заземления приборов, можно было определять, включен в сеть, допустим, утюг или холодильник или нет, а может предохранитель у него  перегорел. Если провести рукой — особенно чувствительной тыльной стороной локтя — просто «погладить» утюг, легко его касаясь, то ощущалось что-то вроде легкой вибрации или слабого покалывания. Это говорило о том, что фаза на прибор подана, и в незаземленном корпусе происходит наводка индуктивных напряжений.

В таких наводках самих по себе ничего хорошего нет, они могут достигать иногда вольт 100, и даже чувствительно «треснуть» человека. Зависит от взаимной емкости фазных проводников и корпусных деталей. У холодильника будет больше, у утюга поменьше.

Собственно, вот уже первый способ проверить фазу, хотя так делать не надо — может треснуть, или вообще фокус не получится, когда есть нормальное заземление. И еще в таком способе совершенно непонятно, по каким проводам подаются ноль и фаза. Будет только констатировано их наличие.

 А подача происходит минимум по двум (фаза и ноль, как уже тут говорилось) проводам, максимум — по трем. Это при однофазном подключении. А при подаче к какому-то потребителю сразу трех фаз проводов будет пять. Три фазы — это гораздо серьезнее, напряжение в 380 вольт значительно опаснее — чаще приводит к смерти, поэтому заземление таких установок всегда является обязательным условием.

Однофазная сеть имеет один провод фазы, один — нулевой и один — заземления.

Провод заземления выделен сразу, его не нужно определять. А вот фазный и нулевой провода в розетке могут быть хоть справа, хоть слева. Нет правила такого, по которому это точно установлено. Можно увидеть по цвету изоляции подходящих проводов, но они:

• уложены под крышкой розетки и уходят скрытно в стену;
• даже если до них добраться, отвинтив винтик и сняв крышку, все равно нет никакой гарантии, что:
  • соблюдена цветовая маркировка фаз;
  • ее соблюли, когда протягивали провод от распределительной коробки.

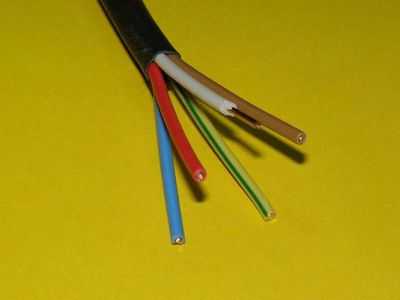

Цветовое обозначение проводов в сети питания предписывает:

• голубым цветом обозначать нулевой провод;
• желто-зеленый полосатый — провод заземления;

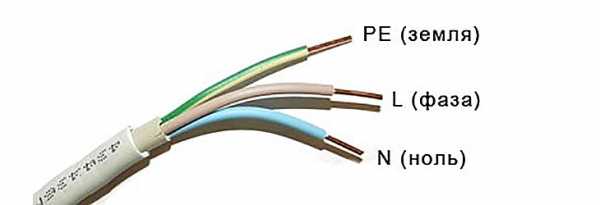

• проводом цвета, отличного от этих двух, обозначается фаза (черным, красным, серым, фиолетовым…).

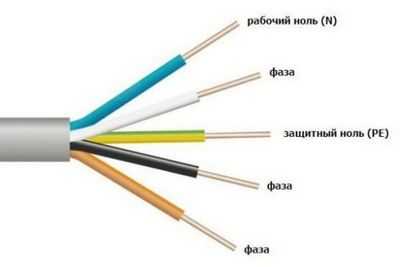

Трехфазная поводка обозначается совершенно так же, только фазные провода должны быть все разного цвета и не быть голубыми или желто-зелеными.

 Это при нормальном профессиональном монтаже должно аккуратно соблюдаться, но… Мы покупаем квартиры и переселяемся на новые места обитания и становимся хозяевами. И делаем в квартирах своих то, что считаем полезным и правильным и не всегда заботимся о соблюдении стандартов. Мы помним обычно то, что сделали, и легко находим, когда надо, в розетке, поставленной своими руками, и фазировку, и нулевой провод без индикатора. Чего абсолютно нельзя сказать о хозяевах, которые придут на смену нам, если мы квартиру продадим.

По этим причинам любому хозяину необходимо, а не просто полезно, знать, как проверить исправность сети и как найти фазу и ноль в любом месте бытовой сети. И, кроме того, провести инспекцию всей электросети и на всех проверенных проводниках установить правильную маркировку. Если не выдержана стандартная маркировка проверяемых проводов по цветам, помечать их кольцами изоленты или термоусадочными трубками разных, но стандартных цветов. Места нахождения неисправностей отмечать особо и как можно быстрее приступать к исправлению всего неправильного, что найдете.

Определение фазы и нуля

Делать это можно разными приборами. Самое простое — проверить наличие фазы индикатором. Прибором, специально для того и предназначенным. Как определить ноль, когда фазу вы знаете? Если все нормально, то это тот провод, где нет фазы.

Однополюсный индикатор (указатель) напряжения

Однополюсный индикатор (указатель) напряжения

Индикатор выполняется часто как отвертка. Им можно даже отвертеть небольшой винтик, не сильно закрученный, но лучше не искушать судьбу — это прибор, и лучше использовать его по назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм)  провод идет на неоновую лампу. Другой контакт неонки выходит на другую сторону индикатора, и при измерении следует к нему прикоснуться пальцем. Жало для пробы проводника необходимо к нему прижать. Так как человек имеет достаточно большую площадь поверхности, он с зануленными/заземленными металлическими поверхностями сети образует своего рода конденсатор. В случае наличия переменного напряжения на проводе, к которому прижато жало, через человека и неоновую лампу потечет очень слабый, не опасный для человека, ток около 0,02 мА, что и вызовет слабое свечение неоновой лампочки, которое и покажет наличие фазы в проводе. Индикатор рассчитан на напряжение до 500 вольт. Большим напряжением прибор (резистор в нем) может быть пробит, тогда он выходит из строя, и пользоваться им станет опасно. Поэтому на всякий случай необходимо работать со всеми мерами безопасности: быть в изоляционной обуви, помещение должно быть сухим. Потому что удар током в случае пробоя будет направлен от фазы через проверяющего человека к нулю или земле, или любому заземленному металлу (корпусу бытового устройства, батарее отопления, трубе водопровода и т.д.).

Такой индикатор чувствителен и к напряжениям, случающимся и в проводниках, где фаза отсутствует. Бывает так: в розетке оба контакта дают свечение неоновой лампочки индикатора. Фаза — один из них. А другой — «плохой» ноль. Если ноль где-то в проводке оборван, перебит или перегорел, то в нем будет наводка от фазы. Напряжение у нее, конечно, не такое, как на фазе, но достаточное, чтобы индикатор его показал свечением неонки. Как тогда отличить ноль и фазу? В этом случае нет успеха — ничего не определилось. И надо применить другие средства. Например, попробовать найти фазу мультиметром.

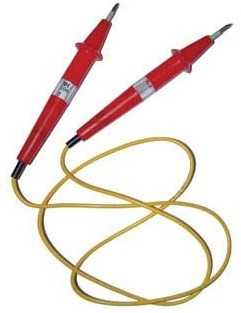

Двухполюсный указатель напряжения

Двухполюсный указатель напряжения

Им можно пользоваться, как однополюсным: жало одного полюса прижать к контакту, где предполагается фаза, за второй полюс взяться рукой. Но при обрыве в нуле показывает на обоих контактах свечение. В этом случае можно проверить наличие падения напряжения между двумя разными контактами. Относительно земли, определенного где-то в другой розетке «хорошего» нуля. Два фазовых провода в разных розетках, но на одной фазе покажут отсутствие разности потенциалов.

При наличии напряжения между двумя полюсами индикаторная неонка должна светиться.

Использование пробника — контрольной лампы

Пробник делают для определения целостности проводов. Это лампочка с батарейкой и два достаточно длинных провода с концами, удобными для подключения: штырьковые или с крокодильчиками. Таким пробником можно будет искать потом место обрыва в нулевом проводе, о котором говорилось выше. Однако такие поиски уже следует делать при полностью обесточенной сети.

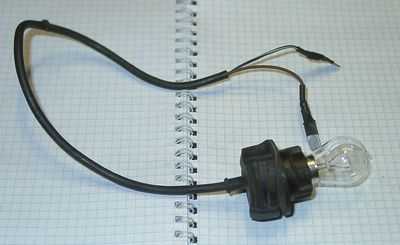

Контрольная лампа

Но нам нужен пробник для проверки наличия напряжения. Его еще называют контрольная лампа — это то же самое, что и двухполюсный индикатор, отличие в использовании вместо неоновой лампочки обыкновенной лампы накаливания, рассчитанной на то напряжение, фазу которого мы ищем. Плюсом этой конструкции является то, что лампочка загорится только при «своем родном» напряжении. Однако, если есть вероятность воткнуть ее на две разные фазы, она может и сгореть. Но если такой вероятности нет (квартира запитана на одну только фазу), то таким пробником можно смело пользоваться. Воткнув его одним полюсом в один контакт розетки, а другой присоединив к ТОЧНОМУ нулю, получим свет от лампочки, говорящий о том, что фазу мы нашли. Оборванный ноль в этом случае свечения никакого не даст. Так же как и необорванный.

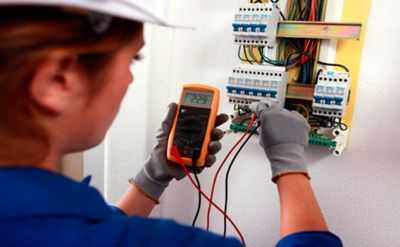

Как определить фазу и ноль мультиметром

Для определения фазы и нуля можно воспользоваться мультиметром, или тестером. В этом случае просто определяется напряжение. Все почти то же, как и в предыдущем случае с лампочкой, только величину напряжения мы увидим по показанию прибора. Нужно только предварительно выставить АС (alternative current — переменный ток) и диапазон измерений такой, чтобы наше сетевое напряжение в 220 вольт находилось внутри него, например, переключить диапазон «до 500 вольт».

Полярность при переменном токе значения не имеет, для определения фазы нужно двумя щупами проверять напряжение между двумя проводниками. А лучше крокодильчиком зацепиться за «точный ноль» (или землю — батарею отопления, только найти местечко, где нет краски — или ее содрать), а другим щупом проверять фазу в контактах розетки. Фаза должна дать сколько? Правильно, 220 вольт, или поменьше, как обычно в нашей сети. Нулевое напряжение даст нам хороший ноль — то есть покажет необорванную нулевую шину, а какие-то промежуточные значения означают плохую проводку. Это или фаза доходит плохо — где-то плохие контакты на фазе, и надо срочно искать — или плохой ноль — оборванный. Если плохие в розетке и ноль, и фаза, это значит, что проводка совсем не годная, и вот-вот в сети что-то приключится.

И вот тогда начинается новый этап — найти, узнать, выяснить все неисправности и их устранить.

Похожие статьи:

domelectrik.ru

Как определить фазу и ноль мультиметром, отверткой индикаторной

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т.п.) должны быть отключены.

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для определения фазы в розетке или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

pauk.top

Подробно расскажем как определить фазу и ноль индикаторной отверткой

При работе с бытовыми электросетями необходимо знать, как найти фазу и ноль. Привычные нам 220 вольт возникают не из ниоткуда.

Вся низковольтная сеть (имеется ввиду величина, для потребителей), является трехфазной. Напряжение между фазами переменное, 380 вольт.

Для бытовых нужд, используется напряжение 220 вольт. Чтобы не вдаваться в тригонометрические подробности построения трех фаз, достаточно знать формулу: напряжение между фазой и нулем равно напряжению между фазами, разделенное на квадратный корень числа Пи. То есть если между фазами 380 вольт, то напряжение между фазой и нулем будет 380/1,73 = 220 вольт.

Для чего необходимо знать, где ноль, а где фаза?

Многие пользователи бытовых приборов полагают, что нет разницы, как подключать электроприборы к переменной сети 220 вольт. Полярности нет, напряжение не меняется при смене контактов. Это верно с точки зрения простого включения в розетку.

А если вы самостоятельно делаете разводку или ремонт электросети в своем доме, необходимо точно знать, где ноль, а где фаза.

1. При проектировании электрощитов, автоматы применяются одноконтактные. На них заводится только фаза. Нулевая линейка остается не размыкаемой. Каждая линия подключается одним проводом к фазе через выключатель, и к нулевой линейке напрямую;

Важно! Если перепутать ноль и фазу при таком подключении – пользоваться сетью будет опасно для жизни.

2. Приборы освещения питаются стандартным способом, при помощи однофазных выключателей. Размыкается только фазный провод, нулевой всегда подключен к световому прибору. Если перепутать ноль и фазу, простая замена лампочки может привести к поражению электрическим током.

Поэтому необходимо отслеживать фазный и нулевой провод по цепочке от счетчика до каждого потребителя.

Несколько способов как определить фазу и ноль

Способ №1, при помощи тестера способного измерять напряжение до 1000 вольт. Это надежный способ, но для проверки необходимо иметь качественно подключенный провод заземления. В квартирах старой проектировки его нет.

При наличии такой точки подключения, просто производится замер напряжения между гарантированной «землей» и тестируемым контактом. Там, где прибор покажет 220 вольт – находится фаза.

Способ №2.
Если подключить к фазному контакту измерительный провод, соединенный с мультиметром (разъем – измерение напряжения), на цифровом табло появится значение 8-15 вольт.

Важно! Второй измерительный кабель должен быть подключен к разъему COM, предел измерений 500 или 1000 вольт. Нулевой контакт не покажет никакого значения.

Индикаторной отверткой.
Для проверки не требуется наличие внешней «земли». Отвертка тестер показывает фазу автономно, при касании одного провода.

Первые два способа не гарантируют точного измерения, поэтому пользоваться ими можно лишь когда иные способы недоступны. На третьем (надежном) способе остановимся подробнее.

Как работает отвертка индикатор

В любом магазине электротоваров можно приобрести тестер фазы. Однако не все знают, как пользоваться индикаторной отверткой.

Существует несколько видов индикаторов. Есть отличия по форме исполнения, по принципу действия, но все они предназначены для определения фазного провода при подключении к одному контакту. Разберем устройство индикаторной отвертки:

Отвертка индикатор с неоновой лампой.
Самая распространенная конструкция. Состоит из токопроводящего металлического стержня, оканчивающегося плоским жалом (как обычная отвертка), резистора для безопасности оператора и неоновой лампы. Лампа прижимается к резистору с помощью пружины.

Для работы необходимо создать разомкнутую цепь: фазный провод (контакт), внутренняя схема отвертки, тело человека, которое обладает определенным сопротивлением.

При касании одновременно рабочим жалом фазного контакта и пальцем контакта на рукоятке, неоновая лампа начинает устойчиво светиться. При отсутствии фазного напряжения лампа гаснет.

Преимущество такой схемы – простота изготовления и дешевизна. Недостаток – диапазон напряжения, с которым работает индикатор, от 90 до 380 вольт. К тому же, определить фазный провод можно только при непосредственном электрическом контакте.

Многофункциональная индикаторная отвертка со светодиодным сигнализатором.

Для питания светодиода напрямую, силы тока, которую может сгенерировать традиционная схема недостаточно. Поэтому в рассматриваемом индикаторе применен так называемый «трансформатор времени». Светодиод работает в импульсном режиме. Во сколько раз уменьшается время непрерывного свечения, во столько же раз увеличивается сила тока, протекающая через диод.

Через ограничительный резистор, рабочий щуп подключен к разнополярному контакту диодного моста-выпрямителя. Второй контакт выведен на рукоятку индикатора для касания пальцем. Возникший на полярных контактах выпрямителя небольшой постоянный ток, подается на накопительный конденсатор.

Далее вступает в работу лавинный транзистор К101КТ1, включенный по инверсной схеме. В результате на светодиод подается пульсирующий ток. Мерцание не влияет на восприятие органами зрения человека.

Отвертка с индикатором напряжения, выполненная по такой схеме, может определить фазу уже при напряжении 45 вольт. К тому же, если вместо щупа подключить небольшую антенну – можно бесконтактно обнаружить переменное электрическое поле.

[note]Полезная информация! Как найти проводку в стене индикаторной отверткой? Используя подобное устройство, вы без труда обнаружите фазный провод под слоем штукатурки.[/note]

В качестве антенны для поиска используется длинное жало отвертки. Обнаружить рассеянное поле таким способом не удастся, а наводку вокруг электрокабеля в стене – запросто!

Недостаток такой схемы – иногда паразитные наводки мешают основной работе – контактному поиску фазы.

Индикаторная отвертка со светодиодным сигнализатором и элементом питания

Рассмотренная выше схема эффективна, но сложна в изготовлении. Поэтому стоимость ее достаточно высока. Если не нужна функция поиска скрытой проводки – рассмотрим, как работает индикаторная отвертка на светодиоде, собранная по упрощенной схеме.

Тело человека является достаточно емким конденсатором. При касании пальцем сенсора, в цепи возникает электрический ток порядка 0,5 мкА. Если одновременно коснуться жалом отвертки фазного провода – сила тока увеличится до величины, способной открыть транзистор. Питающий элемент подключается к светодиоду, он начинает светиться.

Такая отвертка имеет низкую стоимость и хорошую надежность. Напряжение срабатывания – порядка 50 вольт. Наличие элементов питания позволяет снизить чувствительность. Поэтому ложных срабатываний от наводок электрическим полем у этого индикатора не бывает. Недостаток – индикатор такого типа не в состоянии обнаружить скрытую проводку.

Важно! Мы рассмотрели технологию, как определить фазу и ноль индикаторной отверткой. Поскольку работы проводятся с высоким напряжением, надо знать, как безопасно пользоваться пробником.

Главные правила:

• ваша обувь должна быть с резиновой подошвой;
• руки должны быть сухими;
• пробник удерживается одной рукой.

obinstrumente.ru

Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет определение фазы, нуля и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск нуля и фазы является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Определение фазы и нуля мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Источник: masterok-remonta.ru

buildhouse.info

Как определить фазу и ноль мультиметром: методы и инструкции, правила, советы и предостережения

Как определить фазу и ноль мультиметром

Проще всего будет в том случае, если электрический контур снабжения дома заземлён по всем правилам, но мы сейчас покажем, что выход имеется в любом случае. Мы поясним, как понять, где фаза, и как узнать, где ноль. Берите свой М890С и в путь! Посмотрим, как определить фазу и ноль мультиметром.

Простейшие методики нахождения фазы и нуля мультиметром

Если в доме организован контур заземления, то никаких проблем не будет. Во-первых, изоляция PEN должна быть жёлто-зелёного цвета. Её никак не спутаешь с коричневой (красной) фазой или синей нейтралью. Но случается, что проводка проложена с отклонением от требования, либо цвета перепутаны, либо и отсутствуют вовсе. В этом случае поиск фазы мультиметром осуществляем по простому алгоритму:

1. Допустим, у нас имеется три провода: фаза, нуль и земля.
2. Ставим мультиметр на диапазон переменного напряжения 750 В и начинаем попарно тестировать проводку.
3. В результате между фазой и любым другим проводом будет 220 В (действующее значение), а между землей и нейтралью – примерно 0.

Мультиметр с щипами

Что делать, если проводов больше и фаза не одна? Между соседними фазами напряжения 380 В всегда будет разница в это же значение. Оно потому так и называется. Если известно, что заземление в доме есть, но фаз две, то по этому признаку можно разобраться, где и что. Советуем сразу взять маркер и пометить изоляцию нужными цветами. А вот если дом без заземления, то нужно знать, что трансформатору на подстанции глубоко на это наплевать. Он будет гнать все равно три фазы, причем в квартире наверняка окажутся как минимум две. Между ними опять же будет 380 В. (См. также: Как определить фазу, ноль и землю )

Проблемы начнутся тогда, когда мы не знаем, каких проводов у нас и сколько, а фаза приходит одна, но по разным проводам. Вот как это может выглядеть:

• Два провода несут фазу, а нейтраль всего лишь одна, заземление вообще забыли проложить. Поэтому между питающими жилами будет нуль, а при оценке нулевого провода как раз будет 220 В. То есть ситуация выглядит так, что фазы будто бы являются нейтралью и нулем. Ну, напутали при прокладке – что поделаешь? В этом случае нужно искать дополнительный источник опоры, о чем мы поговорим ниже.
• Два провода одной фазы, а по одному – заземление и нейтраль. В этом случае попарно будет показывать нуль, а между двойками – 220 В. Также нужно воспользоваться опорным ориентиром.

Что из этого следует? Если нет щупа-отвертки, то при помощи одного тестера как ни звони проводку, а нужно иметь опорный источник, где гарантированно имеется земля. Для этой цели подходят:

1. Контур заземления громоотвода у многих находится прямо на торце балкона. Это такая стальная шина из полосы приличной ширины, которая идет прямо по плитам вертикально вниз. Она хорошо заземлена и вполне годится для наших целей с двумя оговорками: слой ржавчины нужно сточить напильником, а работы проводить, когда в небе нет облачности (угрожающей молнией).
2. Самым простым выходом для многих станет водопроводный кран в ванной. Да, трубы сейчас пластиковые. Но внутри них находится отличный электролит – вода с растворенными в ней солями. Просто поместите черный щуп тестера на рукав крана и проводите измерения относительно него. Для этих же целей можно применять все фитинги из меди, латуни, алюминия при условии, что в системе имеется вода.

На площадке стальной корпус щитка если и не заземлен, то посажен (закорочен) на нулевой (нейтральный) провода. Проводите все измерения относительно этого ориентира.

На газовую трубу запрещается заводить заземление, но она также обычно находится под нулевым потенциалом, потому что где-то соприкасается с землей. Если где-то имеются сколы краски, этот аксессуар можно использовать в своих целях (спиливать краску самостоятельно запрещено).

По вышеописанным причина батареи из чугуна, алюминия или стали являются неплохим ориентиром. Главное обеспечить хороший контакт. Как проверить? Ну, хотя вызвонить две точки корпуса. Если сопротивление составляет единицы ома, то скорее всего все в норме. При условии, что отопление включено. По нормативам корпус насоса в любом случае должен быть заземлен, поэтому вероятность ошибки низкая.

Трубы канализации в качестве опорного источника заземления применять не рекомендуется. Условия проводимости в них сильно зависят от количества… стоков.

Ввиду такого разнообразия методов и их общей ненадежности рекомендуется до начала серьезных работ провести какие-нибудь тесты. Например, измерить потенциал между указанными ориентирами и фазой из розетки. Что делать, если расстояние между ориентиром и точкой назначения велико? Беремся за удлинитель. Особенно хорошо, если это будет фильтр питания для персонального компьютера с характерной подсвечивающейся кнопкой. По правилам фаза должна быть слева, вот левый штырь штекера (смотря какой стороной повернуть) и помечаем маркером.

Затем вызваниваем с розеткой (без питания, понятное дело), и на ней тоже делаем отметку с нужной стороны. Поясняем, что можно обойтись и без этого, но с электрикой лучше не шутить. А теперь осталось найти фазу с помощью М890С. Для этого ставим диапазон выше 380 В (между двумя фазами, опять же на всякий случай) и начинаем измерять разность потенциалов между клеммами и щитком. Мы полагаем, что дальше все и так уже понятно.

Как правильно измерить потребление каждой фазы

Бывает, что необходимо измерить нагрузку на фазах. Чтобы поставить правильные автоматы, а также соблюсти равномерное потребление. По правилам в трехфазной сети нужно каждую ветвь загружать одинаково, иначе могут случиться поломки на стороне поставщика. Для этого нужно понять, какие фазы входят в квартиру. Обычно нужно говорить даже она – в единственном числе. Проще всего – если есть навыки – заглянуть в подъездный щиток.

Если дом старый, то обычно где-нибудь на виду можно найти большую стальную пластину, которая явно соединяется с корпусом. Это нейтраль. Тут следует пояснить, что весь дом в целом питается трехфазным напряжением 380 В. Но на каждую квартиру обычно идет лишь одна фаза. Вот эту тройку зажимов и можно также наблюдать помимо заземлительной. Следует посмотреть, куда идут провода на автоматы или рубильники (сообразно счету квартир). При обычном количестве соседей по площадке в количестве трех это не составит большого труда. (См. также: Как прозванивать мультиметром или тестером провода )

Мы теперь знаем, как найти фазу мультиметром, поэтому можем смело (но все-таки с осторожностью, соблюдая меры безопасности) потыкать тут и там щупами. Не забудьте выставить правильный диапазон, чтобы не сжечь прибор. Измерениями можно подтвердить или опровергнуть свои положения. Если фаз две, то нужно каждую нагрузить поровну. С этой целью следует изучить распаячные коробки, которые в большинстве старых домов находятся под потолком в форме больших круглых отверстий в стене. Отключив снабжение квартиры и вооружившись тестером, нужно понять, куда и что идет. Есть и еще один путь – отрубить лишь одну из двух пробок и посмотреть, где в доме пропало питание.

Если нагрузка двух фаз неравномерная, нужно это поправить. То же самое лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

Схема трёхфазного напряжения

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 В переменного ток, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Суть в том, что сети предприятий бывают двух типов:

1. Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузка фаз уравнены, и токи утекают через эти же провода, которых в сумме три. Среди них не нужно искать нейтраль, ее попросту нет. Все три провода фазные, относительно земли покажут напряжение 220 В, а между собой – 380.
2. Заземленная нейтраль являет собой тот же нулевой провод. Обычно помечается буквой N на коробках. Очень полезно также смотреть принципиальные схемы промышленных приборов, зачастую приведенные тут же на корпусе. По ним можно понять на месте, где и что находится.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где обычно из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Фазы на автомобиле

Электрические сети имеются на многих объектах. И автомобиль является относительно простым устройством в этом плане. Основу снабжения составляют аккумулятор на 12 В (реально до 14,5 В) и генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборот. Напряжение после выпрямления должно быть пригодным для подпитки аккумулятора и всей бортовой сети. Наконец, активация вала генератора ведется от аккумулятора через специальное регулирующее устройство.

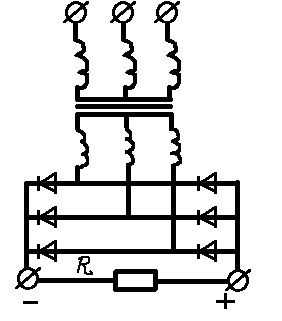

Трёхфазная схема Ларионова

Имеется три фазы, выпрямляемые диодным мостом по схеме Ларионова. Это одна из самых на сегодняшний день эффективных методик. Диодов присутствует шесть штук. Все фазы сливаются в одну простым объединением после выпрямления в единую магистраль. Это сделано для обеспечения большей мощности. Такие чувствительные компоненты авто, как бортовой компьютер, обычно дополнительно выпрямляют не вполне стабильный ток. Это нужно для того, чтобы устройство служило дольше.

Далее напряжение идет потребителям. Прежде всего это дворники, система индикации и освещение. Так например, бортовой компьютер может вполне выдать закодированное сообщение о том, что пора проверить датчик фаз. Этот элемент, работа которого основана на эффекте Холла определяет положение распределительного вала двигателя. Наподобие этого стоят и в стиральных машинах для оценки скорости вращения. В авто это нужно скорее для определения углового положения вала. Такой датчик обычно выдает импульсы, оценивая параметры которых компьютер может получить нужную информацию.

Такие датчики используются в многих случаях. Суть в том, что на две клеммы подается питание, а с третьей снимается сигнал. Для проверки нужно посмотреть на схеме, где и что находится, а затем вплотную заняться прозвонкой. Для создания условия формирования импульсов можно пользоваться постоянным магнитом.

Вопрос о том, как определить фазу и ноль мультиметром на авто, уже не должен стоять. В данном случае опорой может служить сам корпус автомобиля. Понятное дело, что генератор будет работать только при запущенном двигателе. Поэтому если в условиях квартиры мы ищем фазу и ноль, то здесь масса уже задана априори. На нее же можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). Поэтому на авто ничего не может быть проще, нежели измерить три фазы мультиметром. Про их действующее значение мы уже косвенно сказали. Это будет что-то порядка 20 В (учитывая потери на неидеальном КПД моста).

Как не нужно пользоваться мультиметром

Китайские мультиметры так устроены, что могут работать даже если неправильно поставлены провода. Но что может вывести мультиметр из строя? Воткните черный провод в разъем для измерения высоких токов, а красный – на свое место. Теперь если попытаться измерить переменное напряжение высоковольтной линии, то выход из строя очень вероятен. Нельзя применять неправильные диапазоны кроме того. Например, не стоит пытаться измерить переменное напряжение, применив шкалу постоянного. В этом случае проверка фаз может стать последней в жизни мультиметра.

В основном прибор выводится из строя большим напряжением переменной полярности. Все прочее (например, неправильная полярность щупов) не так страшна.

http://vashtehnik.ru

legkoe-delo.ru

Как определить фазу и ноль тремя разными способами, какого цвета провода

При ремонте электрических проводок, а также при установке розетки и выключателя часто приходится определять фазу и ноль. Для профессиональных электромонтёров – это простая задача. А как же справиться с этой задачей тем, кто плохо знаком с устройством электросетей? Статья поможет разобраться с этой задачей.

Для начала необходимо понять, из чего состоит бытовая электросеть. Она, как правило, состоит из трёхкомпонентного провода:

1. Фаза;
2. Ноль;
3. Заземление.

Простейшим случаем электрической цепи является однофазная цепь. В этой цепи есть всего два провода – фаза и ноль. По первому проводу электрический ток поступает к потребителю (потребителем тока является вся бытовая техника). Второй провод предназначен для возвращения электрического тока обратно. В рассматриваемой однофазной сети присутствует ещё одна проводка: её называют землёй или заземлением. Этот провод не проводит электрический ток, а выполняет функцию предохранителя, то есть в случае обрыва предотвращает удар электрическим током. С помощью этого провода избыток электричества уходит в землю, то есть заземляется. Фазой называется проводник, по которому к потребителю поступает электрический ток.

В отличие от остальных проводников, только фаза обладает напряжением 220 В. Но для использования электричества одной только фазы недостаточно. Нулевым проводом называется проводник, протянутый от генератора электростанции к потребителю. Несмотря на то что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземлением называется проводник, подключённый к земле и предназначенный для изоляции фазы во время пробоя, в целях защиты человека от поражения током. Для определения фазы и ноля существуют три варианта:

1. Определение фазы и ноля визуально, то есть без приборов;
2. Определение фазы и нуля с помощью индикаторной отвёртки;
3. Определение фазы и ноля посредством мультиметра.

Не следует забывать, что при осуществлении электромонтажных работ, автоматы должны быть выключены. Кроме этого, необходимо убедиться, что инструменты имеют надёжно заземлённые рукоятки. Иначе, их использование несёт угрозу для здоровья человека.

Как определить фазу и ноль без приборов?

Визуальный метод обнаружения фазы и нуля является самым простым, потому что его реализация не требует никаких приборов и оборудования. Если электрическая проводка изготовлена по стандарту, то определение фазового, нулевого и заземляющего проводника осуществляется с помощью цветовой маркировки проводов:

• Проводка заземления выполнена в жёлто-зелёной окраске;
• Нулевая проводка имеет голубую или синюю окраску;
• Фазовая проводка выполняется в белой, чёрной или коричневой окраске.

Зная, какой цвет какому проводу соответствует, можно с лёгкостью определить, для чего предназначен провод. Этот способ, оказывается, выигрышный во многих случаях, исключением бывают провода, которые используются в выключателях и переключателях, поскольку в этих электрооборудованиях применяется другая схема. Иногда цветовая маркировка проводов не соответствует стандарту. Это возможно в тех случаях, когда в электрооборудовании используется старая проводка или электриками были установлены нестандартные провода, имеющие иную маркировку. Тогда можно воспользоваться более практичными методами обнаружения фазы и нуля.

Как определить фазу и ноль индикаторной отвёрткой?

Одним из распространённых методов обнаружения нуля и фазы считается способ, заключающийся в применении индикаторной отвёртки. Корпус этого прибора оснащён резистором и светодиодом. К резистору подключено металлическое жало инструмента, которое играет роль проводника. Резистор необходим для уменьшения силы тока до максимально возможных величин. Благодаря этому обеспечивается безопасное использование инструмента. Ток проходит по щупу и резистору инструмента и уменьшается до величин, не оказывающих угрозы для жизни человека. В этом и заключается весь принцип работы этого прибора.

Проверяющему сотруднику нужно острым концом прибора прикоснуться поочерёдно к проверяемым проводам, дотрагиваясь при этом пальцем до пластины на торце рукоятки прибора. После этого цепь замыкается и произойдёт активация светодиода. Свечение светодиода указывает на то, что проверяемая проводка является фазовой, а другая проводка нулевой. Для обнаружения фазы и ноля посредством индикаторной отвёртки применяется следующий алгоритм действий:

1. Для начала нужно отключить автомат питания электросети.
2. Необходимо зачистить проверяемые провода. Для этого провод оголяют на 1–2 см.
3. Оба проводника необходимо отделить друг от друга, чтобы предотвратить их нечаянное соприкосновение, что может послужить причиной короткого замыкания.
4. После этого начинается распознавание фазного проводника. В первую очередь включают автомат, который подаёт напряжение. Затем необходимо индикаторной отвёрткой прикоснуться к одному из тестируемых проводов, при этом держа палец на металлической пластинке, которая расположена на рукоятке прибора.
5. Запрещается руками прикасаться к металлической части индикатора, расположенной ниже рукоятки, поскольку это приведёт к электрическому удару.
6. Если лампочка прибора загорелась, значит, проверяемый провод является фазой, а второй провод нулём. Если же лампочка не среагировала, значит, провод был нулевым, а фазовым был другой провод.

Как определить фазу и ноль мультиметром?

Ещё одним популярным способом обнаружения фазы и нуля считается метод, заключающийся в использовании мультиметра. Измерение осуществляют в следующей последовательности:

1. В первую очередь необходимо отключить автомат, подающий напряжение на тестируемые проводки. Далее, необходимо оголить провода, которые подлежат проверке. Изоляционный слой проводов необходимо снять на один сантиметр. Затем необходимо отделить их друг от друга, чтобы предотвратить их случайное соприкосновение. Далее, включают автомат, чтобы подать напряжение на проверяемые проводки.
2. Прибору необходимо задать возможности измерения переменного напряжения. Обычно выставляют значение параметра, равное 600 вольт или 750 В. Главное, чтобы значение превышало 220 В. Необходимо обратить внимание на гнёзда, к которым подключают щупы мультиметра. Первый щуп нужно подключить к гнезду COM, а второй щуп к гнезду с маркированной буквой V.
3. После этого приступают к обнаружению фазы. Для этого необходимо вторым щупом прикоснуться к любому из проверяемых проводов. Необходимо посмотреть результат измерения. Если мультиметр показывает небольшое значение напряжения (до 20 вольт), значит, испытываемая проводка – фаза. Если же мультиметр показывает значение напряжения, равное 0 вольт, то эта проводка – ноль.

При применении мультиметра необходимо соблюдение следующих правил:

• Запрещается использовать мультиметр в среде повышенной влаги.
• Запрещается во время измерения изменять положение переключателя.
• Запрещается использовать мультиметр с неисправными измерительными щупами.

Цвет проводов фазы и ноль

Многие молодые электрики смеются над разноцветными проводами. Но проходит время, и они с уважением признают, что такого рода маркировка помогает в нужный момент отличить фазу от ноля и заземления. Если мастер неправильно подсоединил провода по цветам, это может спровоцировать удар током и короткое замыкание. Именно с целью безопасности людей и помещений, проводам подобрана своеобразная цветовая гамма.

Согласно правилам эксплуатации установок, заземление окрашивается в жёлто-зелёный цвет. Стоит учитывать, что каждый производитель может нанести полосы жёлто-зелёного цвета в различном направлении. А бывает и такое, что заземление попадается одного цвета либо жёлтого, либо зелёного.

Опытные рабочие знают, что в электросетях ноль имеет синий цвет в некоторых случаях он может быть голубой. Ноль является нейтральным рабочим контактом.

Электрику найти фазу помогает её индивидуальный цвет. Конечно, вариантов её расцветки довольно много, но все же производителями чаще используются: коричневый, чёрный или белый.

Зная расцветки всех проводов, найти ноль и фазу не составит большого труда. Но все равно в вопросах, касающихся электричества, лучше обратиться к специалисту.

instrument.guru

Как определить фазу и ноль | Как

» Как

Учимся определять фазу и ноль

При любых работах с электропроводкой. будь то установка выключателя или что-то еще, всегда возникает необходимость в определении нулевых и фазовых проводов.

Честно говоря, это достаточно легкая процедура, но лишь при условии, что вы обладаете необходимыми навыками в работе с электричеством. В статье речь пойдет о том, как бороться с подобными вопросами.

Вводная часть о принципах работы электроприборов

Все мы знаем, что практически для всех домашних электроприборов необходима относительно небольшая мощность — всего 220 вольт. И для того, чтобы подвести электрику к штепселю, нужно два провода (в некоторых случаях — три). Итак, вот они:

1. Фазный.
2. Нулевой.
3. Заземление (если произойдет нарушение изоляции, то оно предотвратит удар током). И для чего же, спросите вы, простому обывателю знать о том, где фаза, а где ноль?

Прежде всего, это пригодится при собственноручной замене выключателя, если его следует установить конкретно на фазный провод. Кто не знает, это позволит отремонтировать осветительный прибор, не отключая электричества во всем доме.

Но не только их, а еще и бытовые приборы, работающие с проточной водой или имеющие железные корпуса. И чтобы подключить их, нужно задействовать не только ноль и фазу, но еще и заземление.

Существует три способа того, как определить фазу и ноль. Рассмотрим детально все их преимущества и недостатки.

Определяем фазу и ноль фазоиндикатором

В данном случае вам понадобится специальный пробник, или как его еще называют, индикатор. В целом это обычная плоская отвертка, имеющая пластиковую ручку, где и помещен визуальный датчик — неоновая или же полупроводниковая лампа.

Процедура определения фазы таким образом проста. Необходимо лишь прикоснуться концом инструмента к нужному проводу или же засунуть его в розетку. Если же напряжение там будет присутствовать, то отвертка загорится слабым светом.

Стоит отметить, что это возможно при правильном применении отвертки: палец ладони, в которой находится инструмент, следует прижать к металлической части отвертки. Это замкнет цикл между землей и проводкой, но бояться при этом не стоит, поскольку та же металлическая часть прибора существенно снижает напряжение.

Преимущества. простота и доступность способа, отвертку можно купить в любом магазине.

Недостатки. риск поражения электрическим током, пусть преимущественно и на психологическом уровне.

Видео по определению фазы и ноля индикаторной отверткой

Определяем фазу и ноль тестером

Здесь используется более современное устройство — фазовый тестер. Он позволит владельцу качественно измерять силу переменного или же постоянного напряжения. Для настройки прибора используется специальный вращающийся переключатель.

Также есть два щупа, первый из который необходимо засунуть в розетку, а второй крепко зажать в ладони. Если мы попадем на нулевую проводку, то на дисплее отобразится незначительное напряжение или же несколько нулей. А если на фазовый — то напряжение будет существенно выше.

Преимущества: современное устройство, широкодоступное на отечественном рынке более высокая точность измерений.

Недостатки: существенных нет.

Видео по определению фазы мультиметром

Определяем фазу и ноль по маркировке

Это, пожалуй, наиболее ненадежный способ. Суть его в следующем: на сегодняшний день все проводка современных домов обладает специальной цветовой маркировкой, смотря какое назначение определенного провода.

К примеру, к фазе подключается зачастую коричневый или черный провод, а тот, что к нулю, должен иметь голубые тона. Касательно заземляющего провода, то он выполняется в двух цветах — зеленом и желтом.

Жаль, конечно, но в нашей стране нередко халатность электриков приводит к тому, что игнорируются правила и влекут за собой тем самым самые непредсказуемые последствия. Поэтому ни в коем случае не полагайтесь на добросовестность и профессионализм рабочих, устанавливающих в вашем доме электропроводку.

Рекомендуется лучше применить один из описанных способов. Более того, еще три года назад провода маркировались совсем по-другому. К примеру, провод для заземления был тогда черного цвета.

Когда фазный провод определен, мы его отгибаем и начинаем определять нулевой. К щитку внутри квартиры они прикреплены таким образом, что исключается система заземления как таковая. И если у вас есть доступ к щитку, то следует осведомиться о цвете провода, который проходит мимо автоматов, и выявить его.

А если по причине того, что вы желаете подстраховаться или же невозможен непосредственный доступ к щитку, то в любой момент можно использовать старое доброе средство — патрон с лампочкой, к которой подключены провода. И если один из них присоединить или же просто прикоснуться им к фазному проводу, а второй провод замыкать на двух оставшихся поочередно, то вы можете также определить нужные вам категории. Если будет контакт с нулем, то лампочка загорится, а если с проводом заземления — то ничего не произойдет.

И, как бы противопоставляя этот метод более продвинутому, можно применить уже описанный нами прибор — фазометр.

В таком случае следует по очереди измерять различие напряжения (другими словами, потенциалов) между всеми проводами и уже определенными фазами. При этом категория фаза-ноль обязана существенно превышать все другие категории (земля-фаза).

Преимущества: относительная простота.

Недостатки: небезопасность.

Итак, мы вместе разобрались, как определить фазу и ноль.

3 проверенных способа определения фазы и нуля без приборов

Итак, представьте себе такую ситуацию – Вам нужно подключить новую розетку, но при этом по каким-либо причинам Вы не знаете, какой из проводов на выводе фазный, а какой нулевой. Ситуация дополнительной усложнена тем, что под рукой не оказалось ни индикаторной отвертки, ни мультиметра, которые позволят быстро найти по какому проводу проходит напряжение. Далее мы рассмотрим читателям Сам Электрика. как определить фазу и ноль без приборов!

Способ №1 – Визуальное обозначение

Первый и наиболее надежный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника, на основании чего сделать вывод.

Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать какая из жил нейтральная, а какая фазная. Чтобы Вам было понятнее и Вы смогли правильно определить фазу и ноль, предоставляем таблицу с существующими стандартами:

Как Вы видите, изоляция может быть различного окраса, поэтому лучше запомнить, что 0 – это всегда синий, а заземление – желто-зеленый (либо только желтый/зеленый). Как правило, оставшаяся третья жила – фаза, которую Вам и нужнее определить. Если же цветовая маркировка отсутствует, что не исключение, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!

Способ №2 – Делаем контрольку

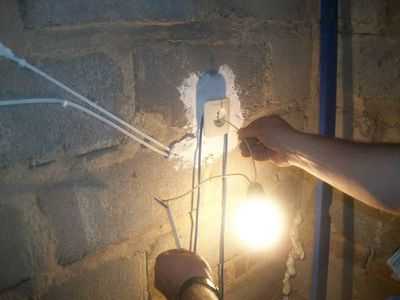

Вторая идея определить без тестера, где фазный, а где нулевой провод в розетке заключается в том, что нужно самому сделать контрольную лампочку из подручных средств. Все очень просто, нужно всего лишь найти лампу накаливания с патроном и два отрезка многожильного провода, длиной около 50 сантиметров.

Жилы подсоединяются в соответствующие разъемы патрона, один проводник крепиться на зачищенную до металлического цвета трубы отопления, а вторым нужно «прощупать» интересующие Вас жилы. Лампочка загорится в том случае, если Вы прикоснетесь к фазному контакту. Таким простым способ Вы можете быстро узнать без приборов, где фаза и ноль.

Обращаем Ваше внимание на то, что такой вариант поиска без приборов опасный и может стать причиной поражения электрическим током. Будьте осторожными при определении напряжения и остерегайтесь прикосновения рукой к оголенной жиле!

Как правильно определить фазу и ноль

Категория: Электромонтажные работы

Для того чтобы починить розетку или подключить люстру, не обязательно звать на помощь электрика. Все эти работы при наличии определенного минимума знаний может выполнить даже школьник. Чтобы освоить элементарные навыки работы с электрической проводкой в квартире или частом доме необходимо сначала понять принцип устройства электросети, а также обзавестись индикаторной отверткой и недорогим тестером со стрелочной или цифровой индикацией, который называется мультиметром в связи с возможностью измерения сразу нескольких электрических параметров (сила тока, напряжение, сопротивление). Кроме того, для снятия изоляции, резания, сжатия или скрутки проводов, необходимо купить в магазине пассатижи, кусачки, нож и набор отверток различного размера. При этом необходимо чтобы весь инструмент имел надежные рукоятки, изготовленные из изоляционного материала. Из материалов нужна будет только изоляционная лента и клемники, позволяющие быстро соединять провода внутри коробок.

Перед тем, как приступать к подключению или починке электрического устройства или к ремонту электропроводки своими руками. необходимо в первую очередь понять, что представляют собой такие понятия, как фаза и ноль, которыми обычно оперируют электрики. Давайте рассмотрим, чем они отличаются, и как определить фазу и ноль при помощи различных приборов.

Что такое фаза?

Как известно, генератор, который вырабатывает электроэнергию, в сущности, представляет собой несколько огромных катушек провода, в которых возбуждается электрический ток движением постоянных магнитов. Все эти катушки соединены между собой таким образом, что один конец каждой из них соединен с землей (заземление), а другой представляет собой изолированный проводник, идущий к потребителям в виде воздушной линии или изолированного провода. Соответственно, один из двух проводов, которые заведены в квартиру, протянут от заземленного конца катушек электростанции, и представляет собой так называемый «ноль», а другой, который не соединен с землей, называется «фаза».

Как известно, в обычной бытовой розетке всегда есть ноль и одна фаза. В квартирах заведена всегда только одна фаза и ноль, поскольку все бытовые приборы и оборудование рассчитаны на однофазное питание. Однако от электростанции к потребителям идет всегда три фазы и ноль. Так куда же деваются еще две фазы? Почему их нет в квартире? На этот вопрос ответ находится в подвале многоэтажного дома, где установлен силовой щит. К нему подведены все три фазы, которые затем распределяются равномерно между квартирами для обеспечения одинаковой нагрузки.

Что такое ноль и заземление?

Гораздо проще обстоит дело с нолем. Этот проводник должен быть везде, вне зависимости от количества фаз в помещении. Как уже упоминалось, на электростанции ноль заземлен. Тогда почему же к розетке подведены три провода? Третий провод – это заземление, которое необходимо из соображения безопасности эксплуатации бытовых (и промышленных, кстати, тоже) электроприборов.

Дело в том, что если произойдет разрыв нулевого провода к объекту (жилому дому, предприятию, отдельному помещению), внутри объекта окажется только один (либо три) фазный провод, который подключен к огромному количеству различных устройств и приборов. Это значительно повышает вероятность поражения людей электрическим током путем прикосновения к металлическому корпусу или деталям прибора. Именно поэтому все корпуса бытового и промышленного оборудования дополнительно заземляются непосредственно на месте подключения и эксплуатации.

Как отличить друг от друга фазу и ноль?

Для начала отметим, что сегодня приобрела популярность цветовая маркировка проводов, согласно которой заземление должно представлять собой провод желто-зеленого цвета (зеленый с желтой полоской), фазный провод – в коричневой изоляции, и ноль – в синей (голубой). В случае наличия трех фаз остальные две фазы должны быть серого и черного цвета. Однако не рекомендуется доверять визуальному определению, поскольку во многих случаях оно является ошибочным.

Итак, как найти фазу и ноль, если провода не промаркированы или же вы не доверяете цветной маркировке? В бытовых условиях это можно сделать при помощи нескольких приборов: самодельного индикатора (так называемой «контрольки»), индикаторной отвертки и тестера (мультиметра). В первых двух случаях используется один и тот же принцип, который заключается в том, что между нулем и заземлением не должно быть разницы потенциалов (напряжения). В случае использования индикаторной отвертки проверяется каждый провод отдельно.

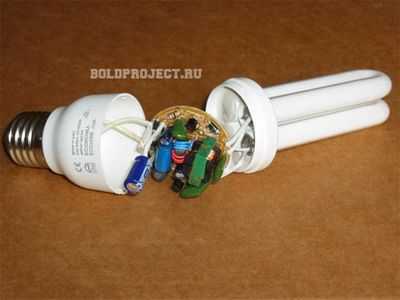

Итак, «контролька» – это классическое, хотя и примитивное, самодельное устройство, которое представляет собой небольшую лампочку на 220 вольт с патроном и двумя проводами длиной в несколько десятков сантиметров. «Контролькой» можно легко проверить наличие напряжения в розетке, сунув проводки в отверстия, а также определить таким же методом работоспособность проводки, которая идет к люстре, если она не работает. Для этого нужно лишь подключить «контрольку» параллельно проводам, к которым подключен осветительный прибор. Фаза определяется этим способом путем прикладывания одного провода «контрольки» к заземлению, а другого поочередно к проводам фазы и ноля. В данном случае от ноля лампочка, естественно, не будет светиться, а от фазы зажжется.

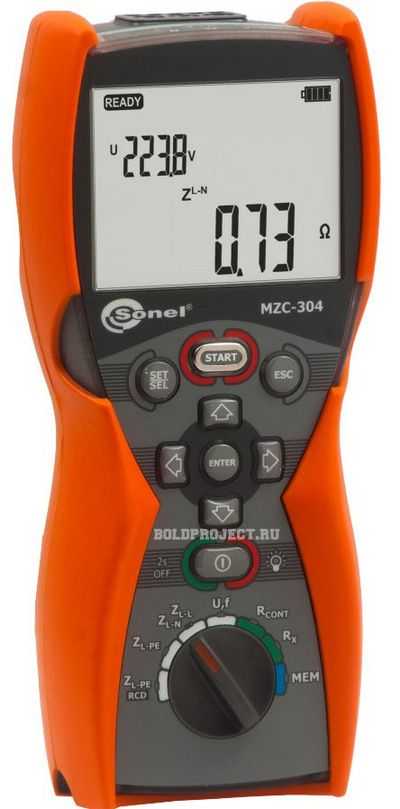

При определении мультиметром его необходимо включить в режим измерения переменного напряжения не менее 250 вольт. Принцип определения ноля и фазы точно такой же, как в предыдущем случае, просто индикатором в данном случае будет не лампочка, а стрелка или цифровые сегменты прибора. Преимущество в данном случае заключается в том, что тестером можно еще измерить величину напряжения. Один щуп (провод) прибора подключаем на землю, а вторым ищем ноль и фазу. При прикосновении к нулевому проводу стрелка отклоняться не будет, а на фазном проводе мультиметр покажет напряжение в 220 вольт (разумеется, с небольшой погрешностью).

Дополнительные рекомендации

Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

Избрав для себя оптимальный способ определения фазы и ноля, помните, что все электрические работы связаны с опасностью поражения током, поэтому строго соблюдайте правила техники безопасности при работе с электроприборами! Более наглядно процесс определения фазы и ноля изложен в видео к этому уроку.

Источники: http://boldproject.ru/view_lesson.php?id=103, http://samelectrik.ru/3-proverennyx-sposoba-opredeleniya-fazy-i-nulya-bez-priborov.html, http://rem-uroki.ru/elektrika/kak-pravilno-opredelit-fazu-i-nol.html

Комментариев пока нет!

restart24.ru
