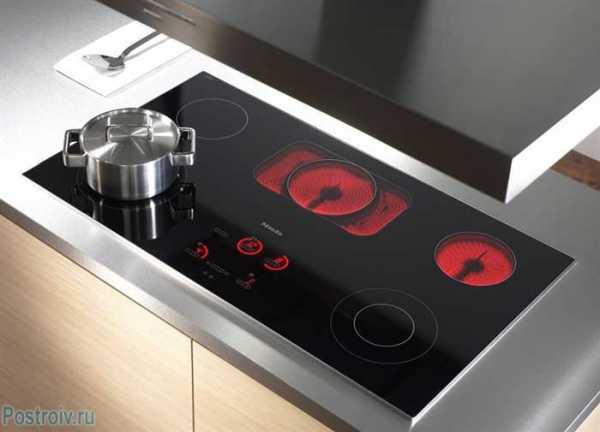

Как подключается варочная панель – Подключение варочной панели к электросети, схемы подключения

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.

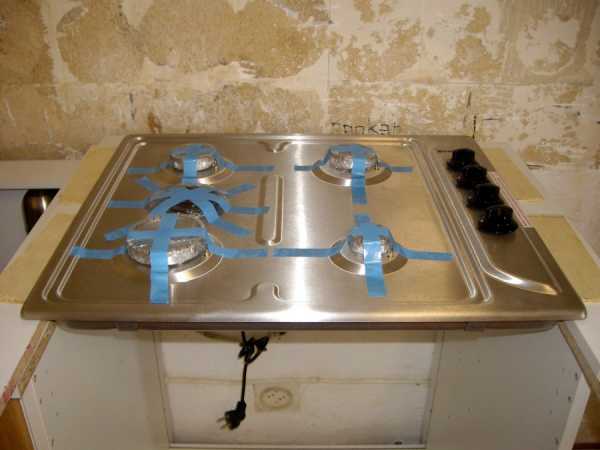

6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

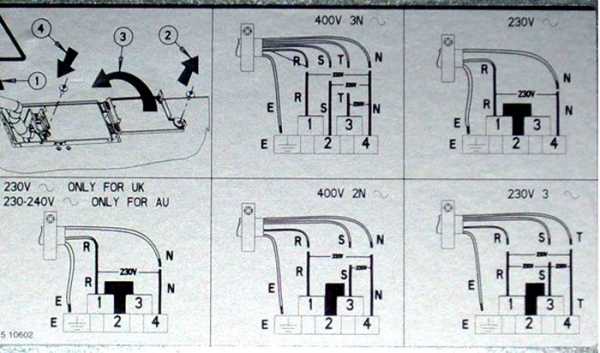

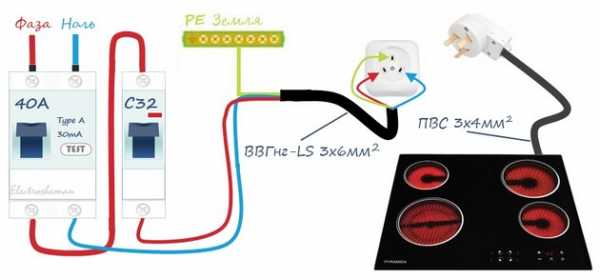

Схема подключения к электросети варочной панели

Мощность индукционных и обычных электрических варочных поверхностей практически одинакова для устройств с идентичными техническими характеристиками. Поэтому схема подключения к электричеству любого типа варочной панели не имеет принципиальных различий. В современных квартирах и домах, где электропроводка уже рассчитана с учетом больших нагрузок, необходимо просто установить силовую розетку, подключенную к сети через разветвительную коробку, и присоединить вилку к силовому проводу панели. Все! Оборудование готово к работе, но есть некоторые нюансы!

Дело в том, что силовой кабель электрической варочной панели может иметь три или четыре жил, а внутренняя электропроводка всегда трехжильная (если она имеет заземляющий проводник). В этом случае следует скрутить два фазных проводника силового кабеля панели между собой (чаще всего изоляция этих жил имеет черный и коричневый цвет). В результате мы получим три жилы для подключения варочной панели к электросети. На картинке приведена схема соединения силового кабеля варочной поверхности с силовой вилкой для однофазной электропроводки.

Так подключается электрическая или индукционная варочная панель на объектах недвижимости, где присутствует современная мощная электропроводка с тремя проводниками: фазным, нулевым и заземляющим. В старых домах, квартирах и на дачах проводка, чаще всего, не отвечает современным требованиям как по мощности, так и по электробезопасности. В этом случае придется монтировать отдельную линию электропитания для подключения варочной поверхности, а также устанавливать дополнительный автомат и УЗО в распределительном щитке. Схема подключения при таком варианте представлена на следующем рисунке.

Большинство моделей варочных поверхностей можно подключить как к однофазным, так и к трехфазным сетям энергоснабжения. В отличие от трехфазных электродвигателей, для работы панелей нет необходимости в фазном смещении синусоиды на 120º. Для правильного подключения устройства к любой сети переменного тока достаточно установить или убрать специальные перемычки в клеммной коробке прибора. Далее мы в деталях рассмотрим, как подключить варочную панель к электросети.

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели  и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

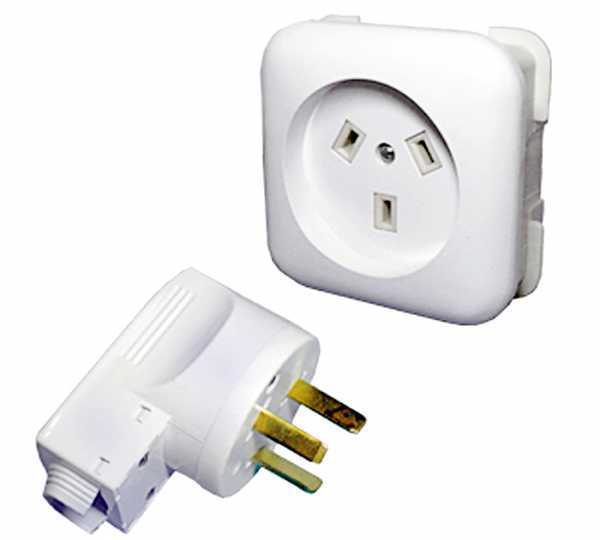

Силовая розетка

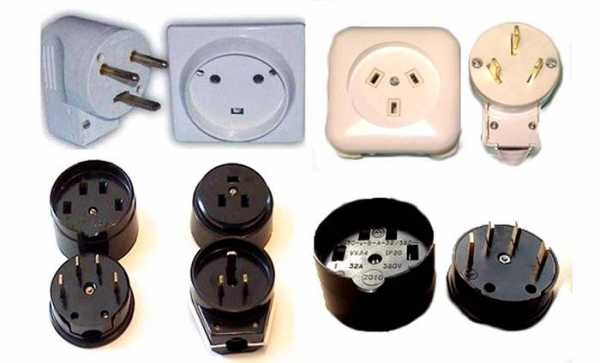

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр.  После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

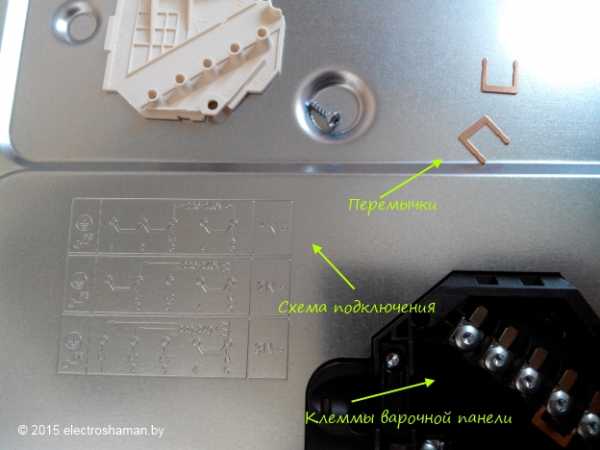

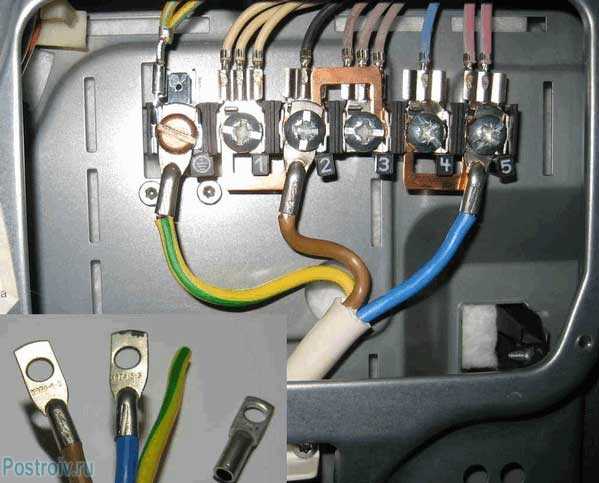

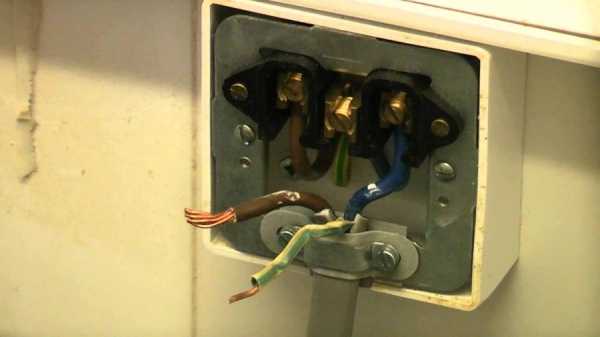

Клеммы подключения

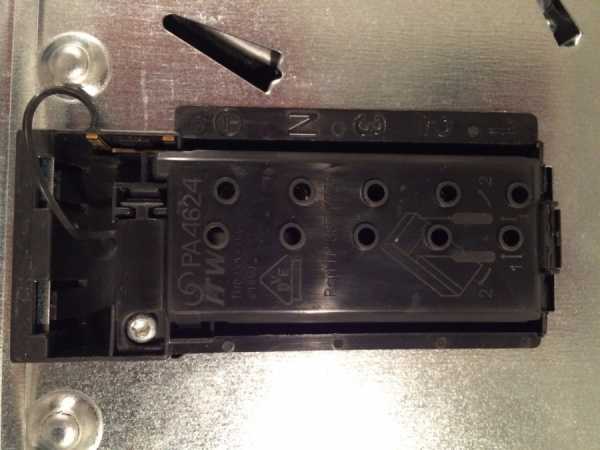

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

1. Фазные выводы для подключения электропитания L1, L2 и L3.
2. Контакт для подключения рабочего нулевого проводника N.
3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей. Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать. На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Типичные ошибки подключения варочных поверхностей

Часто после подключения индукционные и обычные варочные панели работают со сбоями. Грешить на некачественный монтаж в этом случае не следует. Причинами нестабильной работы могут быть установленные программы защиты от детей, попадание влаги на сенсоры и многие другие проблемы, связанные с микропроцессорной системой управления и программным обеспечением. Поэтому перед началом эксплуатации подключенной электрической варочной панели следует тщательно изучить техническую документацию. Но существуют и распространенные ошибки монтажа, которые перечислены ниже.

1. Использование обыкновенной евро-розетки, способной выдержать ток не более 16 А. Для панелей мощностью более 3.5 кВт это совершенно недопустимо.
2. Подключение мощного устройства без дифференциального автомата и УЗО через простой автоматический выключатель с тепловым разъединением контактов.
3. Подключение через общую распредкоробку на объектах со старой маломощной электропроводкой без заземляющего проводника.
4. Ошибка установки перемычек в клемной коробке панели, которая может привести к объединению фазы с нулем или заземлением.

Все эти ошибки очень опасны! Они могут привести не только к выходу из строя дорогостоящей электрической варочной панели, но и к возникновению пожара со всеми вытекающими последствиями.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Видео по теме

profazu.ru

Подключение варочной панели к электросети самостоятельно

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Как правило, при покупке отдельной электроплиты, процесс её присоединения достаточно простой: для этого нужно всего лишь включить вилку в розетку. Однако множество людей покупают только рабочую поверхность – панель варки, которая имеет множество преимуществ. Присоединение панели к электросети несколько сложнее.  Чтобы сохранить гарантию на варочную поверхность, необходимо наличие выделенной линии. В данной  статье вы узнаете, как выполняется правильное подключение варочной панели к электросети.

Варочная поверхность

Содержание статьи

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения,  необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов. Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции.  Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через  время могут повредиться.

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели  для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

• Высота вентиляционных зазоров должна составлять примерно 6-10см;
• Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
• Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

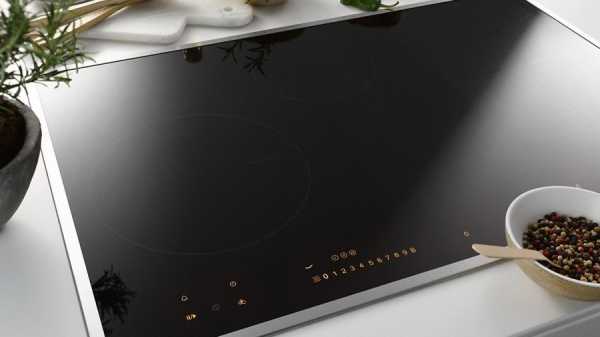

Индукционная панель

Уплотнение и герметизация

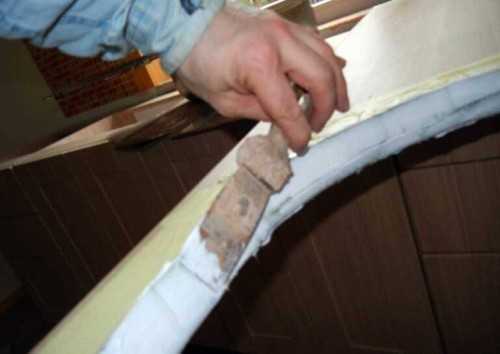

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него.  Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Как подключить варочную панель самостоятельно, видео подключения

Практически каждый прибор имеет одинаковое подключение. Данная линия способна выдержать ток до 40-45 ампер. Также необходимо позаботиться о заземлении.

Инструкция изготовителя по самостоятельному подключению прибора

Для подключения индукционной варочной панели используется одна из ниже представленных схем:

• Однофазная схема. Чтобы найти фазу, рекомендуется использовать пробник или тестер;
• Двухфазное подключения. Используется в новостройках, но довольно редко.
• Трёхфазное подключение, которое применяется для увеличения мощности и ККД оборудования.

Схемы подключения варочной панели

Подключение варочной панели к электросети с одной фазой

Для этого необходимо использовать сетевой кабель, который будет рассчитан на мощность панели. В основном, используются кабели с сечением в 4 или 6 мм2. Кабель,  сечение которого составляет 6 мм2 является более надёжным и хорошо подойдёт для мощных панелей. Обычно, используются кабели с четырьмя проводами.

На схеме можно увидеть следующие обозначения:

Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Чтобы соединить две фазы, в комплекте  идёт особая перемычка. Её нужно вставить между контактами фаз. Для подключения четырёхжильного кабеля к  точке доступа с тремя выводами, необходимо скрутить чёрный  и коричневый проводы и соединить их с фазным проводом сети. Использование переходников или удлинителей запрещено.

Подключение к однофазной сети

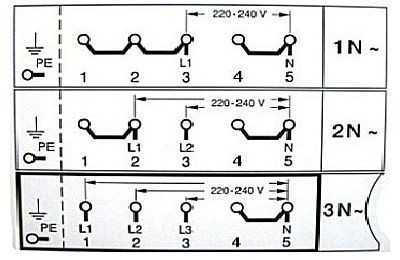

В монтажной коробке нужно  произвести следующие подключения:

• К крайним клеммам розетки присоединить жилы коричневого и синего цветов. Если на корпусе есть маркировка, жилу коричневого цвета нужно присоединить к клемме «L», а синюю – к клемме «N»;
• К центральной клемме подключить жёлто-зелёную жилу.

Перемычки при подключении к однофазной сети

Подключение к трёхфазной сети

В сетях, напряжение которых составляется 380 В, в основном, используется пятижильный провод. В данном случае, для подключения нужно убрать перемычки с трёх контактов клеммной коробки.

Кабель для подключения к трёхфазной сети

После этого, подключить к ним три фазных провода. Благодаря использованию данной схемы, можно рационально распределить напряжение сети.

Подключение вилки к трёхфазной сети

Ещё одним вариантом подключения является подключение в розетку. Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам.

Клеммная коробка для трёхфазной сети

Чтобы совершить подключение, достаточно понимать самые простые принципы электричества.

Видео: как подключить варочную поверхность

Выбор приборов

Мощность почти всех моделей поверхностей составляет от 5 до 7 кВт. При установке более мощных панелей, необходимо использовать розетки для варочной панели с током в 32 А.  Что касается кабеля, то при токе в 16 А, нужно использовать медный кабель с сечением 2,5 мм2, при токе в 32 А – 6 мм2. Чтобы облегчить выбор, необходимого сечения кабеля, вы можете воспользоваться следующей таблицей:

Выбор сечения кабеля

Кроме этого, соединение можно провести в клеммной коробке. Данный способ является более надёжным, но для отключения варочной панели необходимо отключать рубильником на УЗО или автомате.

Розетки и вилки для подключения

Статья по теме:

Рекомендации при подключении

• Рекомендуется герметизировать все стыки особыми термоустойчивыми составами;
• При возможности, рекомендуется оставить возможность для свободного обслуживания панели;
• К выбору розетки нужно подойти с особой ответственностью, она должна быть изготовлена из качественных материалов и обеспечивать надёжный контакт;
• Очень важно регулярно проводить чистку варочных панелей изнутри, благодаря чему можно избежать самых разных проблем;
• Самым оптимальным решением является проведение отдельной линии питания для варочной панели, даже при наличии запаса прочности на участке сети;
• Если розетка устанавливается в кирпичную стену, лучше использовать специальную прокладку, которая предотвратит её порчу;
• Чтобы убедится в правильном подключении всех проводов, нужно использовать мультиметр, что предотвратит короткое замыкание.

Во избежание различных неприятностей, перед тем, как воткнуть вилку в розетку рекомендуется обесточить линию  распределительном щите. После её подсоединения выключатель можно включить.

Соединение автомата и УЗО

Теперь вы знаете, как выполнить подключение электроплиты самостоятельно. Как видите, подключение  варочной панели  к электросети является достаточно несложным, и его можно осуществить самостоятельно,  обладая минимальными знаниями и навыками  в данном вопросе.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Подключение варочной панели

Решил на примере своей работы показать, как подключить варочную панель. Многие хотят это сделать самостоятельно, пусть это будет для них фото инструкцией.

Примером для подключения будет служить варочная поверхность от фирмы Bosch. Подключать будем в квартире, к электрической сети 220-240 Вольт, с помощью штепсельного соединения — вилки и розетки на 32 А.

Сразу предупреждаю, с электричеством шутки плохи, одна ваша ошибка может обернуться огромными проблемами, и не только денежными. Поэтому если вы не уверены в своих силах и знаниях, то не следует этим заниматься — доверьте эту работу профессионалам.

Следует понимать, что мощность варочной поверхности приравнивается к мощности электрической плиты, поэтому панель всегда подключается только к силовой линии, предназначенной для электроплиты.

Это всегда отдельная линия с сечением медного кабеля – 6 мм2 для однофазной сети и не менее 2,5 мм2 для трехфазной. Линия должна быть обязательно защищена от утечки тока с помощью УЗО или диф.автомата. Обычно на эту линию ставят автомат номиналом 40А, но я рекомендую защищать панель автоматом не более 32А. На сегодняшний день, самый оптимальный вариант, ставить на варочную панель или электроплиту отдельный диф. автомат С-32. Дифференциальную защиту следует предпочитать типа А.

Необходимые материалы для подключения варочной панели:

1. Провод ПВС 3×4мм2 для однофазной сети или 4×2,5мм2 для трехфазной — примерно 2 метра
2. Силовой разъем (вилка) на 32А — 1 шт.
3. Наконечники НШВИ 4,0-10 — 6 шт.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм². Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

• При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм²)
• При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм²)
• При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм²)

В нашем случае, для квартиры используем ПВС 3×4мм²

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

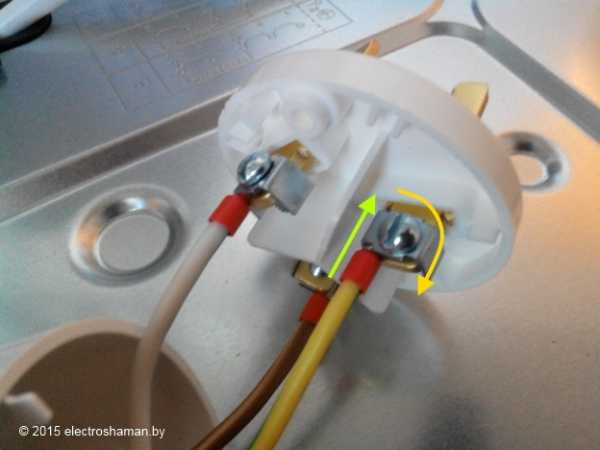

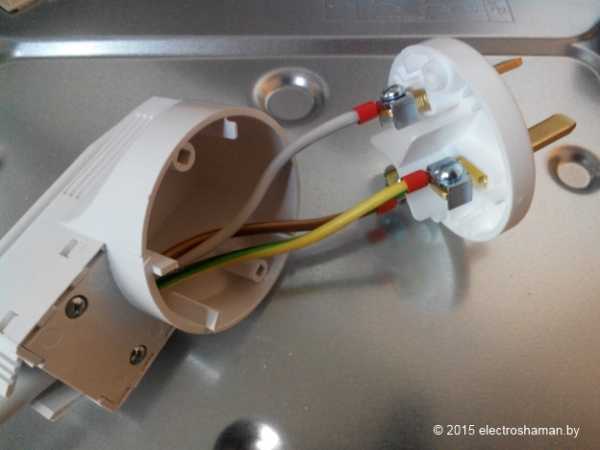

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
3. Надежно фиксируем кабель.

Схема подключения варочной панели

В клеммной колодке варочной панели, всегда должны находиться медные перемычки.  Для правильного их расположения между клеммами необходимо обратить внимание на схему, которая находиться рядом с клеммной колодкой. Схема показывает не только как расположить перемычки, но и какой провод куда подключать.

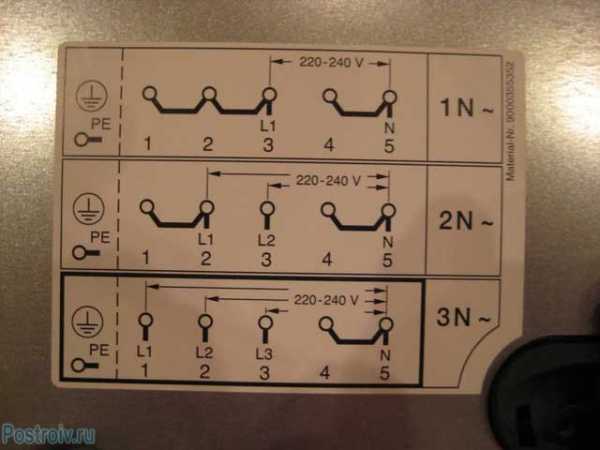

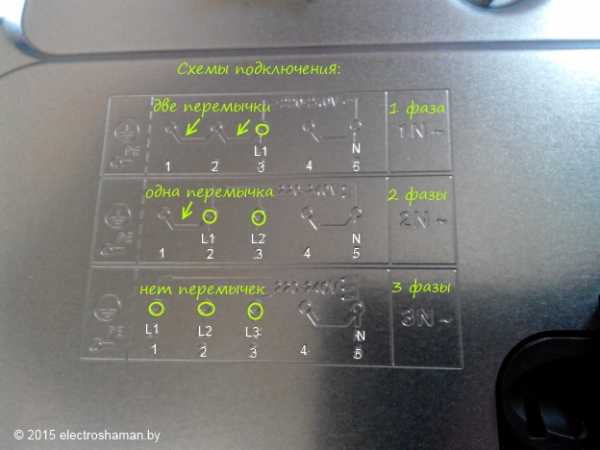

На схеме указаны несколько способов подключения в зависимости от напряжения сети. Для подключения к сети 220-240 Вольт, актуальна самая верхняя схема.

Все клеммы у варочной панели обозначены и схемы подключения к ним стандартны: 1 — L1, 2 — L2, 3 — L3, 4 и 5 — N.

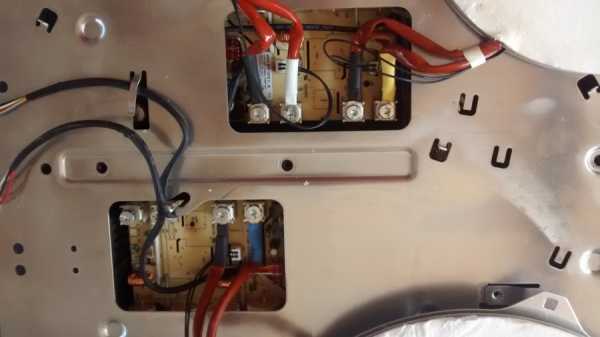

Для подсоединения жил проводов к клеммам варочной панели, нам понадобиться отвертка «звездочка». Я обычно использую для этих целей шуруповерт с соответствующей насадкой.

Для подключения к напряжению 220-240 Вольт, устанавливаем перемычки —  одна между контактами 1 — 2, вторая между контактами 2 — 3.

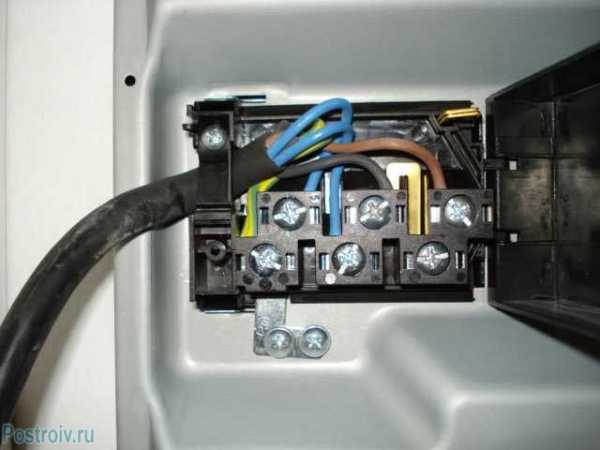

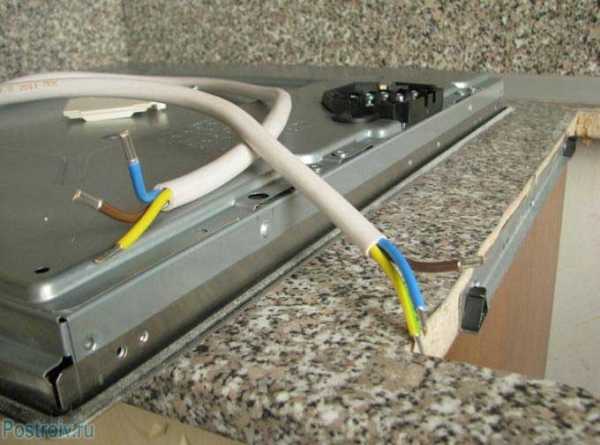

Теперь подключаем кабель к клеммам варочной поверхности, в соответствии указанной выше схемы. Ниже приведен пример, как соединение должно быть выполнено в соответствии с СТБ МЭК 60173.

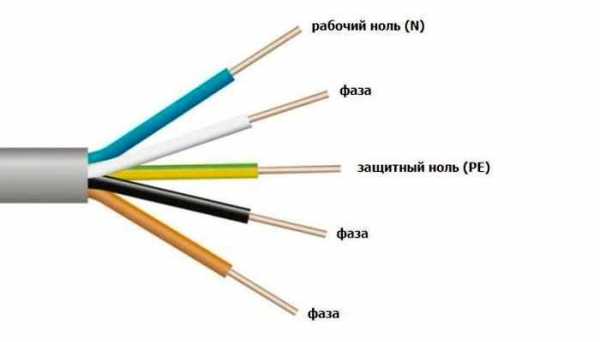

Цветовая маркировка:
Жёлто-зелёный — PE (заземление)
Голубой (синий) — N (ноль)
Коричневый — L (Фаза)

Важно, при подключении соединительного кабеля, оставлять длину заземляющего провода (желто-зеленый) чуть больше, других. Это необходимо для того, что даже при избыточном натяжении кабеля (например, повреждение фиксатора кабеля или он оказался не закручен), защитный провод должен оторваться последним и таким образом он максимально выполнит свою защитную функцию.

Чтобы защитить кабель от натяжения, убедитесь, чтобы его надежно держал фиксатор. Кабель не должен выскальзывать из-под зажима. В противном случае подтяните зажимной винт.

Варочная панель готова к подключению к сети.

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

electroshaman.by

Как подключить электрическую варочную панель самостоятельно

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

• трёхконтактные;
• четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.

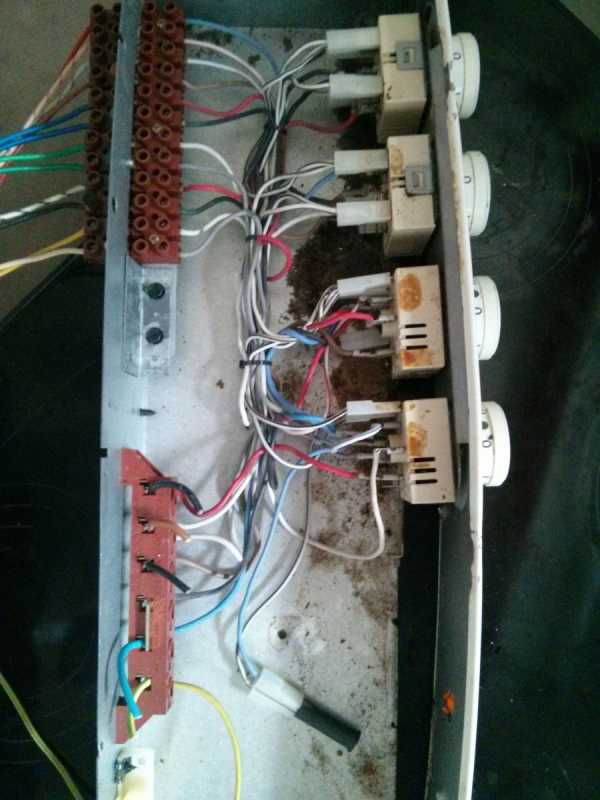

2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

samelectrik.ru

Подключение варочной панели к электросети самостоятельно

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Содержание статьи

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы  монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

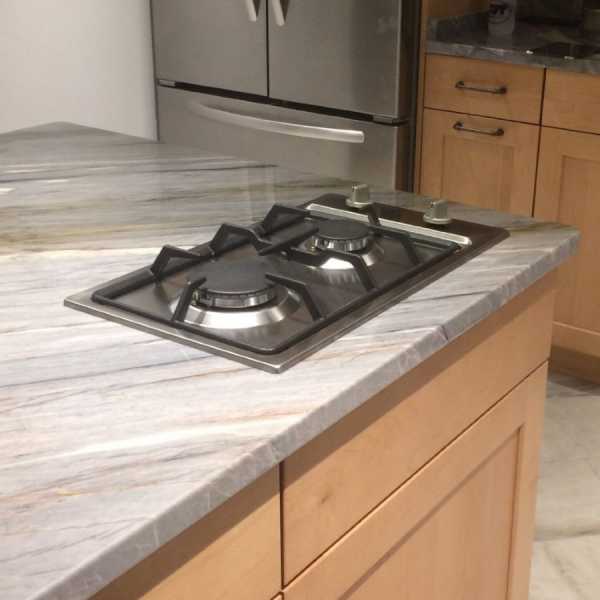

Это вариант изделия,  установленного в столешницу

Статья по теме:

Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

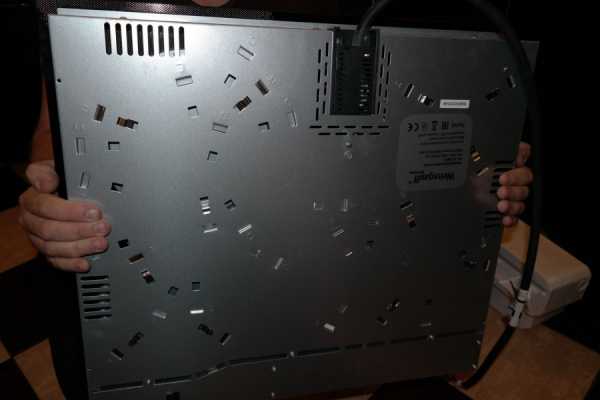

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО.  Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную  коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

aquatic-home.ru

80 фото подвода питания и газа

Технологичные кухни трудно представить без энергопотребляющих приборов. Главные помощники: плита, холодильник и мойка – непременные атрибуты нынешнего кухонного пространства. Если подключать холодильник просто, нужна только розетка, в которую втыкают вилку, то подключать варочную поверхность надо продуманно.

Внешний вид, конструкции и принцип действия плит, размещенных на столешницах, разнообразен. В галерее показаны фото варочных панелей разных фирм-производителей.

Продаются три базовых типа: электрические, газовые и комбинированные. Названия объясняют принцип действия, первые используют электричество, у вторых конфорки греют, сжигая газ, третьи – оба источника тепла.

Перед покупкой надо сделать расчет электропроводки на основе потребляемой мощности плиты и духовки. Квартиры в старых домах не вынесут сильной нагрузки, там даже нет простого заземления. В таком случае не спасет и автомат повышенного номинала, проводка будет перегреваться.

Электрическая варочная панель любого типа должна подключаться отдельной линией электропроводки напрямую с распределительного щитка.

Нельзя подключать этот прибор от существующей на кухне общей коробки или уже смонтированных розеток.

Кухни новых квартир оснащены отдельной проводкой для плит, автоматическими выключателями и заземлением. Площадь поперечного сечения проводников составляет не менее 3,5-4 мм.

Способы подключения

Готовый продуманный дизайн кухни поможет решить, как подключить варочную панель к электросети. Два способа:

Прямо. Протянуть провод из распределительного щитка к клеммам панели. Сечение кабеля подбирается в зависимости от мощности плиты.

Сделанная электропроводка должна быть защищена, дополнительно иметь выключатель, чтобы отключить плиту в аварийной ситуации. Длина должна быть достаточной и удобной при подсоединении, и не болтаться.

Проводка может быть скрытой и выводиться наружу рядом с местом подключения. Открытая проводка просто крепится на стене.

Через розетку. В новых квартирах, рассчитанных для использования электроплит, силовая розетка уже смонтирована на кухне.

Подбор штепселя делается по номинальному току для монтируемых кухонных приборов, поэтому при покупке плиты и духовки следует узнать их электрические характеристики у продавца. Вводы вилки и розетки подключаются к клеммам по обозначенным схемам.

Сети в домах бывают однофазными и трехфазными. Исходя из этого фактора, берется силовая розетка с 3 либо с 4-5 выводами подключений.

Стандартные розетки для подключения греющих электроприборов использовать запрещается.

Необходим гибкий многожильный кабель подключения, с не меньшим, чем у проводки, сечением жил. Следует рассчитать длину кабеля из розетки до места подключения, не должно быть излишнего натяжения, провисания, закручивания в кольца.

Кабель не должен нагреваться от греющихся плит, духовок и других горячих предметов. Категорически запрещается размещение подключающего провода на полу.

Как подключить варочную панель и духовой шкаф?

Независимый электрический духовой шкаф подключается отдельно, комбинированная панель соединяется с духовкой через клеммы по прилагаемой схеме. Фирмы-производители кухонной техники по-своему делают соединения и клеммы. Но «земля, ноль и фаза» есть у всех, варьируется только количество фаз.

В случае если квартирная проводка однофазная, плиту подключают, предварительно соединив концы фазы перемычкой. Производители дополняют комплект оборудования перемычками, подходящими для подключения.

Инструкции по установке показывают, как подключить варочную панель самостоятельно. Схемы показаны на корпусе приборов с тыльной стороны. Из нескольких вариантов для случаев разного количества фаз и выводов следует выбрать подходящий.

Пример. Модели плит Electrolux снабжены двумя клеммами фазы. Их можно соединить к двум отдельным фазам или предварительно объединить перемычкой и соединить с одной фазой при однофазной проводке квартиры.

Тонкости подключения

Используйте изолированный провод с требуемым количеством жил и расчетного сечения.

Предварительно проверяйте установленные розетки, строители тоже люди, могут ошибаться.

Соблюдайте порядок подключения:

• Земля-земля;
• Ноль-ноль;
• Фазы одну за другой, если их много.

Как подключить газовую варочную панель к электричеству? Полезная функция электророзжига не требует нестандартного подключения. Простая электрическая розетка подойдет для такой цели.

Требования к соединительному кабелю остаются прежними: ни натягиваться, ни провисать, не испытывать нагрева.

Подключение варочной панели требует большой сноровки, если не уверены в своих силах, вызывайте электрика.

Фото советы как подключить варочную панель

Также рекомендуем посетить:

strojka-gid.ru

Подключение варочной панели и духовки. Схема подключения, розетки

  Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

подключение варочной панели к электросети

   Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

• во-первых, подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления. Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

   Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

   Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

   В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием устройства защитного отключения (УЗО) или автомата защиты;

• во-вторых, если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
• в-третьих, этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).

​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

• Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

•    Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм². В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм² соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

• Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
•  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.
