Расчет секций радиаторов по площади помещения

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

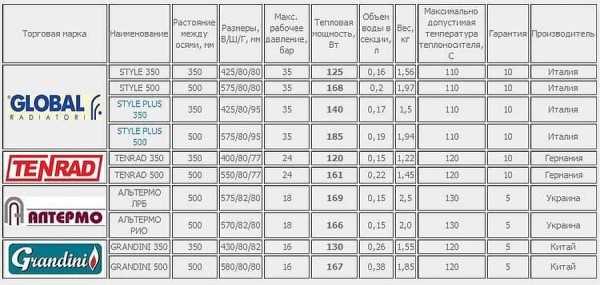

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).

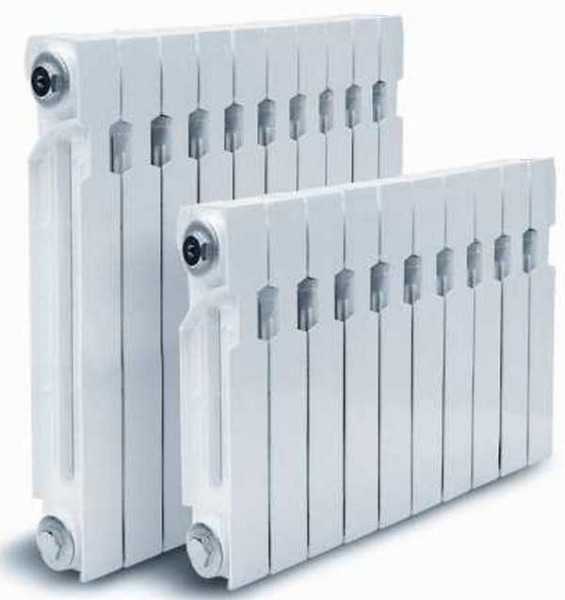

• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

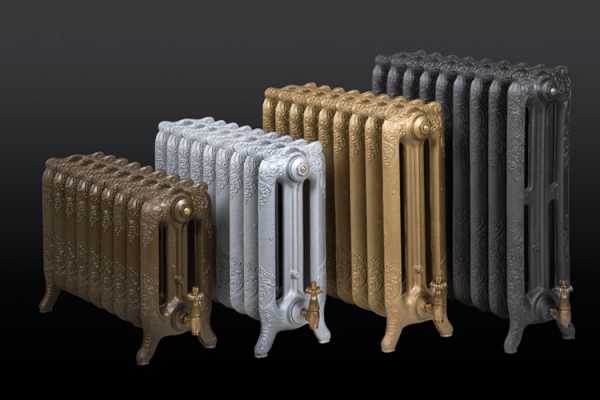

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Калькулятор по расчёту секций радиатора

Как бы вы ни утепляли дом или квартиру, без отопления обойтись просто невозможно. Часто в этих целях используют водяное отопление – это удобно, эффективно и долговечно. С помощью нашего калькулятора предлагаем вам всего за пару минут прикинуть требуемое количество секций радиаторов и определиться, какое решение наиболее отвечает вашим условиям.

Это нужно учитывать при установке отопительных приборов

Полученное с помощью калькулятора значение является ориентировочным. К тому же нужно принимать во внимание, что далеко не всегда заявленные производителем характеристики подтверждаются на практике. Это значит, что лучше принимать к установке на 10% больше секций, округляя до целой части в большую сторону. Если вы переживаете, что зимой в помещении будет слишком жарко, то установите на радиатор вентиль, регулирующий величину циркулирующего теплоносителя. Он же поможет сэкономить время при необходимости замены одной из секций.

Расстояния должны быть четко выдержаны в установленных пределах:

• По ширине окна секции в сборе должны составлять не меньше 70%. Это значит, что лучше установить больше секций с меньшей тепловой мощностью.
• Расстояние от верхней части прибора до подоконника должно находиться в пределах 100-120 мм. В противном случае предсказать величину теплового потока будет гораздо сложнее.
• Чтобы не отапливать улицу, радиаторы должны отстоять от стены не менее чем на 50 мм.
• Между плоскостью пола и нижней точкой отопительного прибора должно выдерживаться расстояние от 100 мм.

Надеемся, что этот материал окажется полезным при проведении ремонтных работ или монтаже новой системы водяного отопления.

Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка. Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню.

От этого не застрахован никто. Удобства, к которым мы давно привыкли, проживая в городских условиях, рано или поздно демонстрируют свою обратную сторону. Вода не уходит, угрожающе заполнив больше половины объема унитаза? Что предпринять, если он засорился? Можно вызвать сантехника, а можно самостоятельно решить вопрос. Благо, вариантов решения проблемы хватает.

Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Расчет количества радиаторов отопления на площадь

При проектировании нового дома или замене старой обогревательной системы требуется знать необходимое число батарей для каждой комнаты. Замеры «на глазок» являются малоэффективными. Необходим точный расчет количества радиаторов отопления на площадь, в противном случае в помещении будет либо очень холодно, если источников тепла недостаточно, либо, наоборот, слишком жарко при их избытке, что приведет к нежелательному регулярному перерасходу ресурсов.

Для расчета количества радиаторов на площадь применяют разные методики, суть которых сводится к одному – определить теплопотери помещения при разной уличной температуре и рассчитать необходимое количество батарей, чтобы компенсировать теплопотери.

Классическая методика

На сегодняшний день методов расчета достаточно много. Элементарные схемы – по площади, высоте потолков и региону дают лишь приблизительные результаты. Более точные, где учитываются все характеристики помещения (расположение, наличие балкона, качество дверей и окон и т.д.) и используются специальные коэффициенты, дают действительно оптимальный результат, когда в помещении всегда будет комфортная для человека температура.

В большинстве случаев строители или владельцы жилья перед ремонтом используют популярный метод расчета радиатора отопления по площади. Он актуален для помещений, имеющих высоту потолков около 2,5 метра. Эта минимальная санитарная норма действует еще с советских времен, поэтому основная масса многоквартирных домов ориентировалась на данное значение.

Стоит учесть, что перед тем, как рассчитать алюминиевые радиаторы отопления на площадь или чугунные, в этом методе не берутся ко вниманию многие поправочные коэффициенты, касающиеся индивидуальных особенностей помещения (толщина стен, застекленность и т.д.).

Расчет батареи отопления по площади выполняется исходя из константы, которая определяет, что для обогрева 1 м 2 в комнате требуется 100 Вт тепловой энергии.

Пример для комнаты в 20 кв.м:

20 м 2 х 100 Вт = 2000 Вт

Расчетная тепловая необходимая мощность для такого помещения составляет около 2000 Вт.

Каждая батарея состоит из нескольких обособленных секций, собираемых при монтаже в единый модуль. Подбор радиатора по площади помещения осуществляется исходя из его выходных характеристик, заданных производителем. Подобные данные указываются в паспорте, идущем вместе с радиатором. Перед тем, как рассчитать количество секций радиатора отопления, желательно узнать эти цифры. Вся эта информация есть в техническом паспорте, также ее можно узнать у консультанта при покупке или в интернете на сайте производителя.

Например, когда в инструкции приведено значение для одной секции в 180 Вт, то чтобы выяснить общее количество секций, понадобится суммарную требуемую мощность поделить на выдаваемое значение отдельной секции:

2000 Вт. 180 Вт = 11,11 штук

Значение, которое даст этот расчёт радиаторов отопления необходимо правильно округлить. Делать это нужно всегда в бо́льшую сторону, чтобы в полной мере обеспечить теплом интерьер. То есть, на указанном выше примере будет установлено 12 батарей.

Данная методика является актуальной для многоквартирных домов, где температура теплоносителя составляет около 700С. Также можно пользоваться еще одним упрощенным методом. По следующему расчету батарей отопления на площадь константой является значение в 1,8 м 2. Его должна обогревать одна условная секция средних габаритов.

Для помещения в 22 кв.м получится расчет:

22 м 2. 1,8 м2 = 12,2 штук (округляем до 13)

Однако, этот приблизительный расчёт радиаторов отопления не допускается при монтаже модулей, имеющих повышенную теплоотдачу на уровне 150-200 Вт от каждой секции.

Обогревать необходимо весь объем воздуха, поэтому рациональнее определять нужное количество радиаторов по объему.

Применение поправочных коэффициентов

Во время предварительного более строгого расчета батарей по площади понадобится делать поправку на индивидуальные особенности, связанные со зданием, системой отопления, самими секциями и т.п.

В большинстве случаев понизить погрешность удается, зная следующую информацию:

• вода, используемая в качестве теплоносителя, обладает меньшей теплопроводностью, чем нагретый пар;
• для угловой комнаты необходимо поднять количество радиаторов на 15-20 %, в зависимости от ее степени и качества утепления;
• для комнат с потолками выше 3 метров проводят расчёт радиатора отопления не по площади, а по кубатуре помещения;
• большее количество окон даст менее теплые начальные условия, в комнате желательно поделить секции для установки под каждым окном;
• у разного материала радиаторов различная степень теплопроводности;
• для более холодной климатической зоны необходимо делать увеличенный поправочный коэффициент;
• старые деревянные рамы обладают худшими показателями теплопроводности, чем новее стеклопакеты;

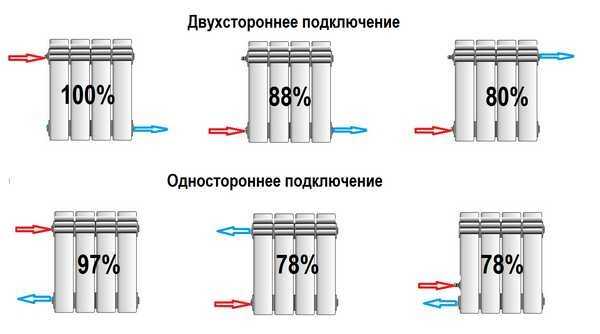

• при движении теплоносителя сверху вниз заметно повышение мощности до 20%

• используемая вентиляция предполагает повышенную мощность.

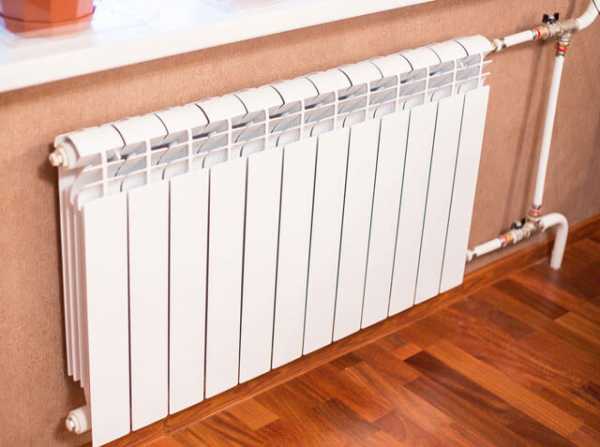

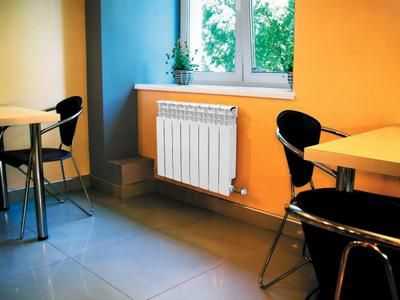

Почему батареи всегда ставят под окно

Любой радиатор, независимо от типа, конструкции и материала, основан на конвекции теплого воздуха. Нагреваясь, воздух поднимается вверх, на его место «приходит» холодный, который также нагревается, поднимается и снова новая порция холодного воздуха. Подобная постоянная циркуляция и обеспечивает равномерный прогрев всей площади помещения при условии правильного расчета количества источников тепла.

Окно в любом помещении – мост холода, который за счет конструкции и большой теплоотдающей поверхности, пропускает больше холодного воздуха, чем стены и даже входная дверь. Установленный под окном источник тепла успевает прогреть поступающий от окна холодный воздух и в помещение он попадает уже теплым. Если нагревательные элементы не ставить под окно, а в любом другом месте помещения, идущий от окна холодный поток будет циркулировать по помещению. И даже самого мощного радиатора не хватит на то, чтобы незаметно нейтрализовать холод.

ВИДЕО: С какими можно столкнуться ошибками при расчете

Вычисление, базирующееся на объеме комнаты

Предлагаемый расчёт радиатора отопления по объему по своей сути похож на расчёт секций радиаторов по площади помещения. Однако, здесь базовым значением является не площадь, а кубатура помещения. Предварительно необходимо получить значение объема помещения. Отечественные нормы СНИП предполагают для обогрева 1 м 3 помещения 41 Вт тепла. Чтобы найти объем, необходимо перемножить высоту, длину и ширину комнаты.

Для примера берем площадь комнаты в 22 кв.м с потолками в 3 м высоты. Получим необходимый объем:

Источники: http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov, http://cdelayremont.ru/kalkulyator-po-raschyotu-sekcij-radiatora, http://www.portaltepla.ru/radiatori-otopleniya/kak-rasschitat-kolichestvo-sekcij-radiatora-otopleniya/

teplosten24.ru

Расчет количества секций радиатора — Всё об отоплении

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент – если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя – я бы увеличил кол-во секций и поставил бы регулятор. И вуаля – мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

• в панельном доме на обогрев кубометра воздуха требуется 41Вт;
• в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

• В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
• В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

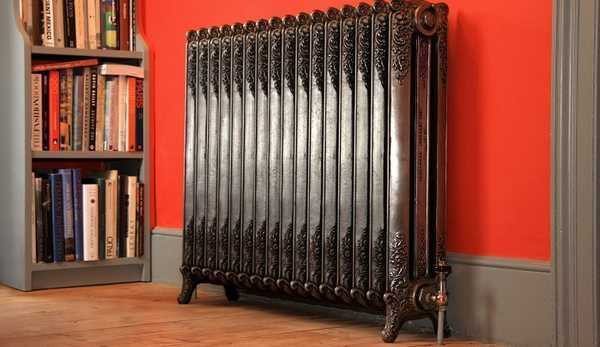

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

• высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
• низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Источники: http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov, http://teplowood.ru/raschet-radiatorov-otopleniya.html

teplosten24.ru

Расчет количества секций радиаторов отопления калькулятор и методика

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Грамотный подбор радиаторов отопления – важная забота любого владельца недвижимости. Если выбрать радиаторы слишком маленькие – помещение будет недостаточно прогреваться. Особенно это будет ощутимо в зимние холода. Если смонтировать приборы слишком большого числа секций, то это приведет к перерасходу денег на отопление и проблемам с регулированием подачи теплоносителя. Расчет количества секций радиаторов отопления калькулятор выполняет с учетом большого числа факторов, поэтому ошибки сведены к минимуму.

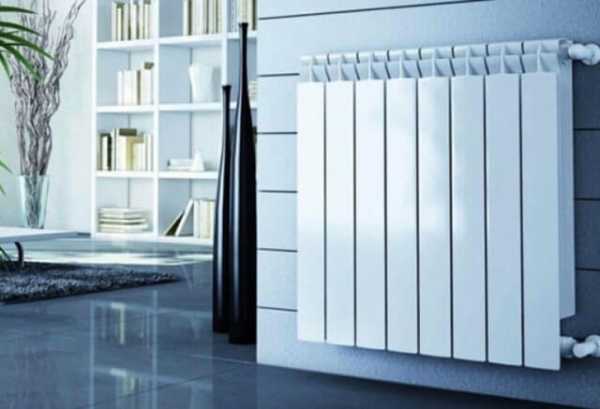

Биметаллический радиатор в интерьере

Содержание статьи

Назначение калькулятора

Все люди имеют разную жилплощадь. Это могут быть старые кирпичные дома, новостройки из монолита, газобетонные коттеджи, деревянные дома. Все они могут иметь разную степень утепления, различное количество проемов, тип окон, географическое расположение, разную высоту потолков. Все это в той или иной степени влияет на конечный результат. Предлагаемый калькулятор расчета секций радиаторов отопления позволяет:

• вычислить тепловую нагрузку любого помещения;
• узнать требуемое количество секций выбранного радиатора, учитывая его паспортную мощность.

Такой расчет возможно провести вручную, вооружившись технической литературой, но намного проще воспользоваться калькулятором.

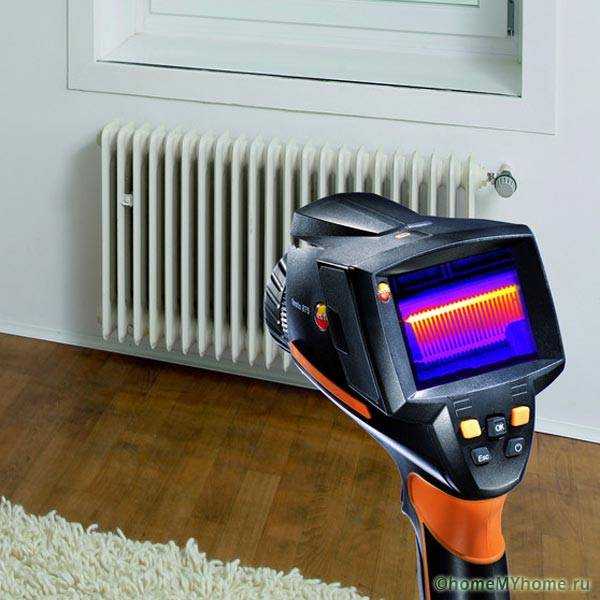

Определение мощности радиатора тепловизором

Статья по теме:

Калькулятор расчета тепловой мощности и секций радиаторов

Принципы и элементы расчета

Как уже было сказано выше, результатом расчета является определение необходимой отопительной нагрузки помещения и числа секций нужного радиатора.

Формулы

Расчет секций радиаторов отопления калькулятор выполняет по следующей формуле:

Q = 100Вт/кв.м. * S * P1 * P2 * P3 * P4 * P5 * P6, где

Q – рассчитываемая тепловая нагрузка помещения, Вт;

S – площадь помещения, м2;

P1 – учет количества стен:

одна стена – 1,1;

две стены – 1,2;

три стены – 1,3;

четыре стены – 1,4.

P2 – учет типа помещения, располагающегося над рассчитываемым:

холодный чердак – 1,0;

теплый чердак – 0,9;

жилое помещение – 0,8.

P3 – учет высоты потолка:

до 2,7 м – 1,0;

2,8÷3,0 м – 1,05;

3,1÷3,5 м – 1,1;

3,6÷4,0 м – 1,15;

более 4,1 м – 1,2.

P4 – учет степени теплоизоляции наружных стен:

внешние стены не утеплены – 1,27;

средняя степень изоляции – 1,0;

внешние стены качественно утеплены – 0,85.

P5 – учет типа окон:

деревянные рамы с двумя стеклами – 1,27;

однокамерный (2 стекла) стеклопакет – 1,0;

двухкамерный (3 стекла) стеклопакет – 0,85.

P6 – коэффициент, учитывающий количество окон:

три окна – 1,2;

два окна – 1,1;

одно окно – 1,0.

Очевидно, что расчет является достаточно кропотливым и сложным для человека, никогда ранее не имевшего отношения к подобным инженерным изысканиям. Ошибившись или не учтив какой-либо параметр, можно допустить ошибку в расчете.

Утепление наружных стен

Откуда взять исходные данные?

Очевидно, что для того, чтобы получить хотя бы приблизительную оценку требуемой теплопроизводительности радиаторов, достаточно изучить собственное помещение. Для замеров расстояний вам понадобится обычная рулетка. Чтобы узнать степень утепления наружных стен, достаточно знать в каком типе дома у вас находится жилье и найти соответствующую информацию в интернете, либо заглянуть в паспорт БТИ (если это квартира). Со всеми остальными параметрами все предельно ясно.

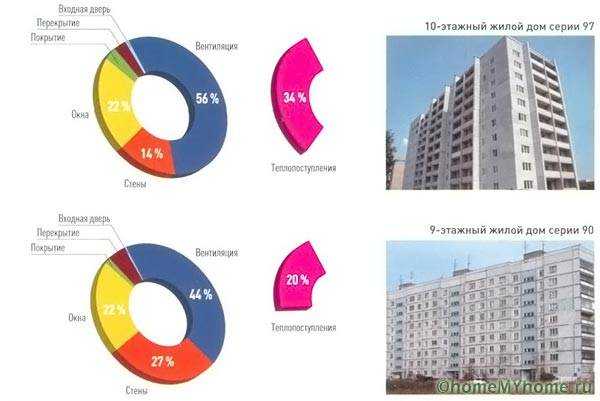

Тепловые потери для разных домов

Допуски при расчетах

Для расчета отопления по площади помещения калькулятор позволяет ориентировочно оценить теплопотери комнаты и по ним подобрать мощность приборов любого вида обогрева. В нем не учтен полный перечень всех возможных характеристик и величин, которые могут участвовать в расчете. Но зато пользователи избавлены от необходимости разбираться в том, что такое термическое сопротивление стены и как оно рассчитывается.

Видео: расчет теплопроизводительности радиаторов



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Расчет количества секций радиаторов по площади помещения: варианты и их особенности

Предварительный расчет количества секций радиатора гарантирует с одной стороны, что зимой в комнате будет комфортно, с другой – что не придется платить за «лишнее тепло».

Как посчитать? Существует несколько методов. Будем двигаться от простого и приблизительного к сложному и точному.

Приблизительный расчет количества секций

Простейший метод, в основе – идентичность размеров серийных батарей отопления. В комнате с потолком высотой 250-270 см (стандарт для типовых помещений) одна секция серийного радиатора обогревает 1,8 м².

Отсюда и производится расчет. Берется площадь помещения и делится на 1,8. Полученный результат

(он округляется до целого числа) и есть количество секций.

Этот вариант используется все реже, так как дает высокие погрешности. Они могут оказаться критически большими при расчете для маломощных радиаторов до 60 Вт.

Расчет секций радиатора по площади помещения

Расчет секций радиатора по площади помещения — этим методом пользуются чаще всего. Он основан на норме СНиП, по которой для отопления 1 м² жилья в средней полосе требуется 100 Вт мощности.

Формула, позволяющая узнать, сколько секций должно быть в радиаторе, такова:

где S – квадратура комнаты,

P – теплоотдача радиатора, она же мощность секции.

С площадью все ясно, а где взять показатель мощности? В технических характеристиках агрегата. Впрочем, для предварительного расчета (к примеру, перед покупкой радиаторов) хватит усредненного показателя. Если осевое расстояние стандартное (500 мм), все зависит только от материала.

Мощность одной секции у радиаторов со стандартным осевым расстоянием:

• у алюминиевых – 190 Вт;
• у чугунных – 145 Вт;
• у биметаллических – 185 Вт.

Когда у помещения есть особенности, способные привести к теплопотерям, их надо учесть в ходе расчета. К расчетной мощности добавляется по 20 процентов, если:

• комната угловая;
• в ней есть балкон;
• радиатор будет спрятан за экраном или вмонтирован в нишу;
• нет стабильности в работе системы отопления.

Пример. Рассчитаем количество секций радиатора из чугуна для спальни площадью 14 м² с учетом того, что радиатор планируется скрыть за экраном:

14 / 145 * 100 = 9,6.

Округляем результат до 10. На экран добавляем 20%. Получается, что для этой конкретной спальни нужен чугунный радиатор с 12 секциями.

Внимание! При расчете количества секций радиатора результат округлять надо в большую сторону. Исключение – помещения с низкими потерями тепла (например, кухня).

Расчет количества секций по объему помещения

По достоверности результата эта методика лучше предыдущей. Основана она на том же принципе, просто дополнительно к площади учитывается, какой высоты потолок. Перемножая две эти величины, мы, собственно, и узнаем объем комнаты.

В СНиП есть норматив тепловой мощности для обогрева кубометра жилья. Составляет он 41 Вт. Вот формула:

где H — высота потолка,

S – количество квадратных метров в комнате,

P — мощность одной секции.

Пример. Посчитаем, сколько секций чугунного радиатора (об ориентировочной мощности секций батарей из разных материалов смотрите выше) оптимально прогреют комнату площадью 22 метра с 3-метровым потолком.

22 * 3 * 41 / 145 = 18,7.

Округляем до 19. Столько секций потребуется для оптимального обогрева нашего помещения.

Важно: для расчета количества секций радиатора желательно брать минимальный показатель мощности секции, который прописан в техпаспорте радиатора. Дело в том, что производители обычно ориентируются на максимальную температуру в тепловой сети. Но это далеко от реальности.

Расчет секций с уточняющими коэффициентами

Комната с нетипичной геометрией, нестандартные условия эксплуатации батарей – все это мешает сделать высокоточный расчет. Но есть методика, в которой с помощью коэффициентов особенности помещения учитываются по максимуму.

Используется вот такая формула (норматив 100 Вт/м²):

где T – количество тепла, которое потребуется для обогрева,

S — площадь комнаты,

C1, C2, C3, C4, C5, C6, C7 – уточняющие коэффициенты.

«C1» учитывает оконные проемы, точнее, их тип:

• 1,27 – если окна простые, с традиционными двойными рамами;
• 1 – если окна с двойными стеклопакетами;
• 0,85 – если окна с тройными стеклопакетами.

«C2» указывает, как утеплены стены:

• 1,27 – если теплоизоляция оставляет желать лучшего;
• 1 – если стены помещения утеплены хорошо;
• 0,85 – если теплоизоляцию можно назвать идеальной.

«C3» учитывает соотношение суммарной площади окон и площади пола:

• 1,2 – при соотношении 1 к 1;
• 1,1 – если соотношение равно 40 процентам;
• 1 – при 30 процентах;
• 0,9 – при 20 процентах;
• 0,8 – при 10 процентах.

«C4» указывает на среднюю температуру на улице в самую холодную зимнюю неделю:

• 1,5 – если столбик термометра опускается до -35°С;
• 1,3 – при холодах в -25°С;
• 1,1 – для регионов, где холоднее всего это -20°С;
• 0,9 – если столбик не падает за -15°С;
• 0,7 – при самой низкой температуре -10°С.

«C5» позволяет учесть, сколько стен в помещении наружные

:

• 1,1 – при только одной;
• 1,2 – если две стены наружные;
• 1,3 – при трех наружных стенах;
• 1,4 – если их четыре.

«C6» вносит корректировки по высоте потолков:

• 1 – для типовых потолков 2,5 м;
• 1,05 – когда высота равна 3 м;
• 1,1 – когда высота составляет 3,5 м;
• 1,15 – для четырехметровых потолков;
• 1,2 – для потолка высотой 4,5 м.

«C7» позволяет учесть насколько холодно или тепло в помещении выше:

• 1 – если наверху неотапливаемый чердак;
• 0,9 – если над комнатой чердак с отоплением;
• 0,8 – если выше жилое помещение с отоплением.

Теперь остается разделить полученный показатель количества тепла, в котором нуждается помещение, на мощность одной секции радиатора. В виде формулы это выглядит так:

где N – количество секций,

T – количество тепла, необходимое для обогрева рассчитываемого помещения,

P – мощность одной секции радиатора (из техпаспорта).

Пример. Есть комната 20 квадратов с трехметровым потолком в новом и добротном частном доме. Две наружные стены, три окна с современными стеклопакетами. Дом одноэтажный, находится в городе Томске.

Посчитаем, сколько секций должно быть в биметаллическом радиаторе (возьмем усредненное значение теплоотдачи). Сначала вычисляем требующееся количество тепла:

Т=100 * 20 * 0,85 * 1 * 1 * 1,5 * 1,2 * 1,05 * 1 = 3213 Вт

Делим на усредненную мощность секции:

3213/185 = 17,4.

Округляем в большую сторону, в результате получаем 18 секций радиатора.

Заключение

Каким способом воспользоваться, зависит от задачи и ситуации. Устроит приблизительная прикидка? Первый вариант позволяет ее сделать. Но очень приблизительную, и только для типового помещения.

Нужен точный расчет? Использование формул без коэффициентов даст результат достовернее, причем расчет по объему более точен. Правда, и они подходят для

более-менее стандартных условий.

Если комната не типовая, условия эксплуатации теплоснабжения хоть немного отклоняются от стандарта, или нужна самая высокая точность, четвертый способ вне конкуренции. Потребуется доля усердия, чтобы значения коэффициентов соответствовали реальности, но результат того стоит.

Как правильно провести расчет количества секций радиаторов отопления по площади помещения узнайте из видео:

holodine.net

расчет секций батарей по площади на комнату

Содержание:

Одна из главных целей подготовительных мероприятий перед монтажом системы отопления – определить, сколько нагревательных приборов потребуется в каждое из помещений, и какую мощность они должны иметь. Перед тем, как рассчитать количество радиаторов, рекомендуется ознакомиться с основными методиками этой процедуры.

Расчет секций батарей отопления по площади

Это самый простой тип расчета количества секций радиаторов отопления, где необходимый на обогрев помещения объем тепла определяется с ориентиром на квадратные метры жилища.

Площадь комнат посчитать нетрудно, а для определения необходимого тепла на помощь приходят строительные нормы СНиПа:

• Средний климатический пояс на обогрев 1 м2 жилья требует 60-100 Вт.
• Для северных регионов это норма соответствует 150-200 Вт.

Имея на руках эти цифры, проводится подсчет необходимого тепла. К примеру, для квартир средней полосы обогрев комнаты площадью 15 м2 потребует 1500 Вт тепла (15х100). При этом следует понимать, что речь идет об усредненных нормах, поэтому лучше ориентироваться на максимальные показатели для конкретного региона. Для местностей с очень мягкими зимами допускается использование коэффициента 60 Вт.

Делая запас по мощности, желательно не переусердствовать, так как это потребует использования большого числа обогревающих приборов. Следовательно, объем необходимого теплоносителя также возрастет. Для обитателей многоквартирных домов с центральным отоплением этот вопрос не является принципиальным. Жильцам же частного сектора приходится увеличивать затраты на подогрев теплоносителя, на фоне возрастания инерционности всего контура. Это предполагает необходимость тщательного проведения расчета радиаторов отопления по площади.

После определения всего необходимого на обогрев тепла, появляется возможность выяснить число секций. Сопроводительная документация на любой нагревательный прибор содержит информацию о выделяемом им тепле. Для подсчета секций общий объем необходимого тепла нужно разделить на мощность батареи. Чтобы увидеть, как это происходит, можно обратится к уже приведенному выше примеру, где в результате проведенных подсчетов был определен необходимый объем для обогрева комнаты 15 м2 – 1500 Вт.

Возьмем за мощность одной секции 160 Вт: выходит, что число секций будет равняться 1500:160 = 9,375. В какую сторону округлять – это выбор самого пользователя. Обычно в учет берется наличие косвенных источников обогрева комнаты и степень ее утепления. К примеру, в кухне воздух обогревается также бытовыми приборами во время готовки, поэтому там округлять можно в сторону уменьшения.

Способ расчета секций батарей отопления по площади характеризуется значительной простотой, однако из поля зрения пропадет ряд серьезных факторов. К ним можно отнести высоту помещений, количество дверных и оконных проемов, уровень утепления стен и пр. Поэтому способ расчета количества секций радиатора по СНиП можно назвать приблизительным: чтобы получить результат без погрешностей, не обойтись без поправок.

Объем комнаты

Этот подход расчета предполагает учет также высоты потолков, т.к. обогреву подлежит весь объем воздуха в жилище.

Методика вычисления используется очень схожая — вначале определяют объем, после чего руководствуются следующими нормами:

• Для панельных домов нагревание 1 м3 воздуха необходим 41 Вт.
• Кирпичный дом требует 34 Вт/м3.

Для наглядности можно провести расчет батарей отопления того же помещения в 15м2 для сопоставления результатов. Высоту жилища возьмем 2,7 м: в итоге объем получится 15х2,7 = 40,5.

Подсчет для различных зданий:

• Панельный дом. Для определения необходимого на обогрев тепла 40,5м3х41 Вт = 1660,5 Вт. Для расчета требуемого числа секций 1660,5:170 = 9,76 (10 шт.).
• Кирпичный дом. Общий объем тепла – 40,5м3х34 Вт = 1377 Вт. Подсчет радиаторов – 1377:170 = 8,1 (8 шт.).

Получается, что для отопления кирпичного дома секций потребуется значительно меньше. Когда проводился расчет секций радиатора на площадь, результат получился усредненный – 9 шт.

Корректируем показатели

Для более успешного решения вопроса, как рассчитать количество радиаторов на комнату, в учет необходимо взять некоторые дополнительные факторы, способствующие увеличению или уменьшению теплопотерь. Значительное влияние имеет материал изготовления стен и уровень их теплоизоляции. Немалое значение играет также количество и размер окон, вид используемого для них остекления, наружные стены и т.д. Для упрощения процедуры, как рассчитать радиатор на комнату, вводятся специальные коэффициенты.

Окна

Через оконные проемы теряется примерно 15-35% тепла: на это влияют размеры окон и степень их утепления. Это объясняет наличие двух коэффициентов.

Соотношение площади окна и пола:

• 10% — 0,8
• 20% — 0,9
• 30% — 1,0
• 40% — 1,1
• 50% — 1,2

По типу остекления:

• 3-камерный стеклопакет или 2-камерный стеклопакеты с аргоном — 0,85;
• стандартный 2-камерный стеклопакет — 1,0;
• простые двойные рамы — 1,27.

Стены и крыша

Выполняя точный расчет батарей отопления на площадь, не обойтись без учета материала стен, степени их термоизоляции. Для этого также имеются коэффициенты.

Уровень утепления:

• За норму берутся кирпичные стены в два кирпича — 1,0.
• Небольшой (отсутствует) — 1,27.
• Хороший — 0,8.

Внешние стены:

• Не имеются — без потерь, коэффициент 1,0.
• 1 стена — 1,1.
• 2 стены — 1,2.
• 3 стены— 1,3.

Уровень теплопотерь тесно связан с наличием или отсутствием жилой мансарды или второго этажа. Если такое помещение имеется, коэффициент будет уменьшающим 0,7 (для чердака с обогревом– 0,9). Как данность предполагается, что степень влияния на температуру помещения нежилого чердака – нейтральная (коэффициент 1,0).

В тех ситуациях, когда при расчете секций радиаторов отопления по площади приходится иметь дело с нестандартной высотой потолка (стандартом считается 2,7 м), применяются уменьшающие или увеличивающие коэффициенты. Для их получения имеющаяся высота делится на стандартную 2,7 м. Возьмем пример с высотой потолка 3 м: 3,0м/2,7м=1,1. Далее показатель, полученный при расчете секций радиаторов по площади помещения, возводят в степень 1,1.

При определении вышеперечисленных норм и коэффициентов за ориентир брались квартиры. Чтобы выяснить уровень теплопотерь в частном доме со стороны кровли и подвала, к результату добавляют еще 50%. Таким образом, этот коэффициент будет равняться 1,5.

Климат

Существует также корректировка по средним зимним температурам:

• 10 и выше градусов — 0,7
• -15 градусов — 0,9
• -20 градусов — 1,1
• -25 градусов — 1,3
• -30 градусов— 1,5

После внесения всех возможных корректировок в расчет алюминиевых радиаторов по площади получается более объективный результат. Однако приведенный выше перечень факторов будет не полным без упоминания критериев, влияющих на мощность обогревания.

Тип радиатора

Если систему отопления будет комплектоваться секционными радиаторами, в которых осевое расстояние имеет высоту 50 см, то расчет секций радиаторов отопления особых затруднений не вызовет. Как правило, солидные производители имеют собственные сайты с указанием техническим данных (включая тепловую мощность) всех моделей. Иногда вместо мощности может указываться расход теплоносителя: перевести его в мощность очень просто, ведь потребление теплоносителя 1л/мин соответствует примерно 1 кВт. Чтобы определить осевую дистанцию, необходимо замерить расстояние между центрами трубы подачи до обратки.

Для облегчения задачи множество сайтов оснащены специальной программой по калькуляции. Все, что необходимо для расчета батарей на комнату – внести ее параметры в указанные строки. Нажав поле «Ввод», на выходе мгновенно высвечивается число секций выбранной модели. Определяясь с типом обогревательного прибора, берут во внимание разницу тепловой мощности радиатора отопления по площади, в зависимости от материала изготовления (при прочих равных условиях).

Облегчит понимание сути вопроса простейший пример расчета секций биметаллического радиатора, где в учет берется только площадь помещения. Определяясь с количеством биметаллических нагревательных элементов со стандартной межосевой дистанцией в 50 см, за отправную точку берут возможность обогревания одной секцией 1,8 м2 жилища. В таком случае для комнаты 15 м2 потребуется 15:1,8 = 8,3 шт. После округления получаем 8 шт. Схожим образом проводится расчет батарей из чугуна и стали.

Для этого потребуются следующие коэффициенты:

• Для биметаллических радиаторов — 1,8 м2.
• Для алюминиевых — 1,9-2,0 м2.
• Для чугунных — 1,4-1,5 м2.

Эти параметры подходят для стандартной межосевой дистанции 50 см. В настоящее время выпускаются радиаторы, где это расстояние может колебаться от 20 до 60 см. Встречаются даже т.н. «бордюрные» модели высотой менее 20 см. Понятное дело, что мощность этих батарей будет другой, что потребует внесения определенных корректив. Иногда эта информация указывается в сопроводительной документации, в других же случаях потребуется самостоятельный подсчет.

Учитывая то, что площадь нагревательной поверхности напрямую влияет на тепловую мощность прибора, несложно догадаться, что по мере уменьшения высоты радиатора этот показатель будет падать. Поэтому корректирующий коэффициент определяется путем соотношения высоты выбранного изделия со стандартом 50 см.

Для примера рассчитаем алюминиевый радиатор. Для помещения в 15 м2 расчет секций радиаторов отопления по площади помещения выдает результат 15:2 = 7,5 шт. (округляем до 8 шт.) Намечена была эксплуатация маломерных приборов высотой 40 см. Вначале нужно найти соотношение 50:40 = 1,25. После корректировки количества секций получается результат 8х1,25 = 10 шт.

Учет режима системы отопления

Сопроводительная документация на радиатор обычно содержит информацию о его максимальной мощности. Если используется высокотемпературный режим эксплуатации, то в трубе подачи теплоноситель нагревается до +90 градусов, а в обратке — +70 градусов (маркируется 90/70). Температура жилища при этом должна быть +20 градусов. Подобный режим функционирования современными системами обогрева практически не используется. Чаще встречается средняя (75/65/20) или низкая (55/45/20) мощность. Этот факт требует корректировки расчета мощности батарей отопления по площади.

Чтобы определить режим работы контура, в учет берется показатель температурного напора системы: так называют разницу температуры воздуха и поверхности радиатора. За температуру отопительного прибора принимают среднее арифметическое между показателями подачи и обратки.

Для большего понимания рассчитаем чугунные батареи со стандартными секциями в 50 см в режиме высокой и низкой температуры. Площадь комнаты прежняя – 15 м2. Обогрев одной чугунной секции в высокотемпературном режиме обеспечивается для 1,5 м2, поэтому общее число секций будет равняться 15:1,5 = 10. В контуре запланировано применение низкотемпературного режима.

Определения температурного напора каждого из режимов:

• Высокотемпературный — 90/70/20- (90+70):20 =60 градусов;
• Низкотемпературный — 55/45/20 — (55+45):2-20 = 30 градусов.

Получается так, что для обеспечения нормального обогрева помещения в режиме низких температур число радиаторных секций нужно удвоить. В нашем случае для комнаты 15 м2 необходимо 20 секций: это предполагает наличие довольно широкой чугунной батареи. Именно поэтому приборы из чугуна не рекомендуется использовать в низкотемпературных системах.

Во внимание может быть взята и желаемая температура воздуха. Если за цель ставится поднять ее с 20 до 25 градусов, осуществляют расчет теплового напора с этой поправкой, высчитывая нужный коэффициент. Проведем расчет мощности батарей отопления по площади все того же чугунного радиатора, введя корректировку в параметры (90/70/25). Вычисление температурного напора в этой ситуации будет выглядеть так: (90+70):2-25=55 градусов. Теперь высчитываем соотношение 60:55=1,1. Чтобы обеспечить температурный режим 25 градусов, необходимо 11 шт х1,1=12,1 радиаторов.

Влияние типа и места установки

Наряду с уже упомянутыми факторами, степень теплоотдачи отопительного прибора зависит также от того, каким образом он был подключен. Самое эффективной считается коммутация по диагонали с подачей сверху, которая сводит уровень теплопотерь практически к нулю. Наибольшие потери тепловой энергии демонстрирует боковое подключение – почти 22%. Для остальных типов установки характерна средняя эффективность.

Способствуют уменьшению фактической мощности батареи и различные заграждающие элементы: к примеру, нависающих сверху подоконник снижает теплоотдачу почти на 8%. Если полного перекрывания радиатора не происходит, потери снижаются до 3-5%. Сетчатые декоративные экраны частичного покрытия провоцируют падения теплоотдачи на уровне нависающего подоконника (7-8%). Если батарею полностью закрыть таким экраном, ее эффективность снизится на 20-25%.

Как рассчитать количество радиаторов для однотрубного контура

Следует учесть тот факт, что все вышесказанное относится к двухтрубным отопительным схемам, предполагающим подачу на каждый из радиаторов теплоносителя одинаковой температуры. Рассчитать секции радиатора отопления в однотрубной системе на порядок сложнее, ведь каждая следующая батарея по ходу движения теплоносителя обогревается на порядок меньше. Поэтому расчет для однотрубного контура предполагает постоянный пересмотр температуры: такая процедура занимает много времени и усилий.

В качестве облегчения процедуры используется такой прием, когда расчет отопления на квадратный метр проводится, как для двухтрубной системы, а потом с учетом падения тепловой мощности наращивают секции для увеличения теплоотдачи контура в общем. Для примера возьмем схему однотрубного типа, которая имеет 6 радиаторов. После определения числа секций, как для двухтрубной сети, вносим определенные корректировки.

Первый из отопительных приборов по ходу движения теплоносителя обеспечивается полностью нагретым теплоносителем, поэтому его можно не пересчитывать. Температура подачи на второй по счету прибор уже меньшая, поэтому нужно определить степень снижения мощности, увеличив на полученное значение число секций: 15кВт-3кВт=12кВт (процентное соотношение уменьшения температуры составляет 20%). Итак, для восполнения потерь тепла понадобятся добавочные секции — если вначале их нужно было 8шт, то после добавления 20% получаем конечное число — 9 или 10 шт.

При выборе, в какую сторону округлить, учитывают функциональное назначение помещение. Если речь идет о спальне или детской, округление проводится в большую сторону. При расчете гостиной или кухни округлять лучше в меньшую сторону. Свою долю влияние имеет также то, на какой стороне расположена комната – южной или северной (северные помещения обычно округляются в большую сторону, а южные – в меньшую).

Данный метод подсчета не является совершенным, так как предполагает увеличение последнего радиатора на линии до поистине гигантских размеров. Следует также понимать, что удельная теплоемкость подаваемого теплоносителя почти никогда не равняется ее мощности. Из-за этого котлы для оснащения однотрубных контуров выбираются с некоторым запасом. Оптимизируют ситуацию наличие запорной арматуры и коммутация батарей через байпас: благодаря этому достигается возможность регулировки теплоотдачи, что несколько компенсирует снижение температуры теплоносителя. Однако от необходимости увеличивать размеры радиаторов и количество его секций по мере удаления от котла при использовании однотрубной схемы даже эти приемы не освобождают.

Чтобы решить задачу, как рассчитать радиаторы отопления по площади, много времени и сил не понадобится. Другое дело – провести корректировку полученного результата, взяв во внимание все характеристики жилища, его размеры, способ коммутации и дислокацию радиаторов: эта процедура достаточно трудоемкая и длительная. Однако именно таким образом можно получить максимально точные параметры для отопительной системы, что обеспечит тепло и уют помещений.

teplospec.com

Расчет количества секций радиаторов отопления по площади и объему

Любой хозяин понимает, как важно произвести точный расчёт количества секций радиаторов отопления: если секций мало, прибор будет плохо отапливать квартиру; если же много, отопление будет неэффективным, и лишние джоули нужно будет выпускать в форточку.

Существует несколько вариантов расчётов батарей отопления частного дома. Если вы живёте в хорошо утеплённой стандартной квартире – воспользуйтесь быстрыми расчётами. Итак, как как рассчитать количество радиаторов?

Расчет батарей отопления на площадь

Расчет радиаторов отопления по площади помещения – это не самый точный вариант, но подходит, если квартира с высотой потолков 2,6 – 2,7 м.

Порядок действий:

1. Узнаём общую площадь отапливаемого пространства (данные берутся в документации). Например, это 50 м².
2. Умножаем это число на 100 (Вт). Пример: 50 х 100 = 5000 Вт. (Или 5 кВт) – это общее количество тепла необходимое для данной квартиры.
3. Смотрим в документах к радиатору, сколько тепла может выделить одна секция (см. ниже Таблицу 1). Например, биметаллический L 500 = 180 Вт.
4. Теперь общее тепло делим на тепло из одной секции. 5000 Вт : 180 Вт = 27,77. Округляем до 28. Результат: для обогрева квартиры 50 м² нужно 28 секции радиаторов.

Секции радиаторов отопления

Нужно будет произвести такие же расчёты батареи отопления для каждой комнаты отдельно.

Если батареи планируется монтировать в нише или скрыть за экраном, то нужно добавить 15%. Например, мы получили для спальни в 14 м², радиатор в 8 секций. Но т.к. батареи будут «прятаться», поэтому 8 + 1,2 (15% от 8) = 9,2 т.е. 9 секций.

Для кухни округлять число радиаторов можно в меньшую сторону. А для угловой комнаты и комнаты с балконной дверью – в большую.

Расчет по объему

Если высота потолков в квартире нестандартная, это нужно учитывать при расчётах и вычислять не площадь, а объём.

Порядок действий:

1. Считаем объём комнаты. Для этого умножаем площадь на высоту потолков. Пример: комната 12 м². Потолки – 3,1 м. 12 х3,1 = 37,2 м³.
2. Расчет тепловой энергии на отопление. Узнаём из СНИП, сколько тепловой мощности нужно на обогрев 1 м³ в нашем доме (см. ниже таблицу 2). Например, у нас кирпичный дом, значит показатель =34 Вт.
3. Перемножаем два получившихся значения. Пример: 37,2 х 34 = 1264,8
4. Смотрим в документах к радиатору, какова теплоотдача 1 секции. Например, для алюминиевого радиатора А350, это 138 Вт.
5. Делим итог из пункта 3 на теплоотдачу. Пример: 1264,8 : 138 = 9 секций.

Примерный метод

Упрощенный вариант расчётов основан на принятие за стандарт нескольких показателей:

В помещении с обычными потолками 1 секция батареи обогреет 1,8 м². Например, если комната 14 м². 14 : 1,8 = 7,7. Округляем = 8 секций.

Или так:

В комнате с 1 окном и 1 внешней стеной, 1 кВт мощности радиатора может обогреть 10 м². Пример: комната 14 м². 14 : 10 = 1,4. То есть для такой комнаты нужен обогреватель мощностью 1,4 кВт.

Такие методы можно использовать для примерных расчётов, но они чреваты серьёзными погрешностями.

Если результатами вычислений стал длинный радиатор более 10 секций, то имеет смысл разделить его на два отдельных радиатора.

Причины возможных ошибок

Производители стараются указывать в документах к батареям максимальные показатели теплоотдачи. Они возможны только если температура воды в отоплении будет на уровне 90 ⁰С (в паспорте тепловой напор указан 60 ⁰С).

В реальности такие значения достигаются теплосетями далеко не всегда. Это значит, что мощность секции будет ниже, а секций нужно больше. Теплоотдача одной секции может быть 50-60 против заявленных 180 Вт!

Боковое подключение радиаторов отопления

Если в сопроводительном документе к радиатору указано минимальное значение теплоотдачи, опираться в расчётах теплоотдачи радиатора батарей отопления лучше на этот показатель.

Ещё одно обстоятельство, которое влияет на мощность радиатора – схема его подключения. Если, например, длинный радиатор из 12 секций подключить боковым методом, дальние секции всегда будут намного холоднее, чем первые. А значит, и расчёты мощности были напрасными!

Длинные радиаторы нужно подключать по диагональной схеме, коротким батареям подойдёт любой вариант.

Самый точный расчёт

Чтобы наиболее точно рассчитать количество секций нужно принимать во внимание больше условий, чем объём и теплоотдача.

100 Вт х S(площадь помещения) х А х Б х В х Г х Д х Е х Ж

Буквы в этой формуле означают:

А – вид остекления. Если у вас:

• обычные стёкла = 1,26;
• двойной стеклопакет = 1;
• тройной стеклопакет = 0,85.

Б – теплоизоляция стен.

• современная, качественная = 0,85;
• в два кирпича или утепление = 1;
• некачественная изоляция = 1,26.

В – сколько занимают площади окна по сравнению с площадью пола.

• 10% = 0,8;
• 20% = 0,9;
• 30% = 1;
• 40% = 1,1;
• 50% = 1,2.

Г – минимальная tна улице.

• -10 ⁰С = 0,7;
• -20 ⁰С = 1,1;
• -30 ⁰С = 1,4;
• -40 0С = 1,7.

Д – количество наружных стен.

• 1 = 1,1;
• 2 (угол) = 1,2;
• 3 = 1,3;.
• 4 = 1,4

Е – что над квартирой?

• другая квартира = 0,8;
• тёплое чердачное помещение = 0,9;
• холодный чердак = 1.

Ж – Высота потолков.

• до 2,9 = 1;
• 3-3,5 = 1,1;
• 3,6 – 4,5 = 1,2.

Рассмотрим пример. Комната 14 м² в стареньком доме. Радиаторы будут алюминиевые с теплоотдачей 205. По обычным формулам (для идеальных условий) получается, что нужно 7 радиаторов.

Теперь попробуем учесть все факторы.

• В окнах обычное остекление (А=1,26).
• Теплоизоляция оставляет желать лучшего (Б=1,26).
• Окна занимают 29% площади пола (В = 1).
• На улице бывает до 35 ⁰С (Г = 1,5).
• Наружная стена одна (Д = 1,1).
• Предпоследний этаж. Сверху другая квартира (Е = 0,8).
• Потолки 3,2м (Ж = 1,1).

Подставляем данные в формулу:

100 х 14 (м²) х 1,26 х 1,26 х 1 х 1,5 х 1,1 х 0,8 х 1,1 = 3227

Теперь если разделить 3227 на теплоотдачу 205 Вт, получим 16 (!) секций радиаторов!

Но и это ещё не всё! Указанная теплоотдача будет действительно такой при 70 ⁰С в трубах. Но если t меньше, нужно вносить поправки и в эти данные.

Если t теплоносителя ниже стандартной (70 ⁰С), на каждые 10 градусов нужно добавить +15%.

В нашем примере t в трубах около 60 ⁰С. Значит к полученным 17 секциям нужно прибавить 2,4 (округляем до 2) секции. Итог – 19 секций. Большая разница с примерными расчётами!

При выборе системы отопления владельцы домов часто отталкиваются от критериев эффективности с экономичностью. Однотрубная система отопления частного дома – простой и удачный вариант для загородного жилища. Узнайте подробнее о достоинствах и недостатках этой системы.

Возможно, вам будет интересно узнать об организации водяного отопления в частом доме. Монтаж по шагам вы найдете здесь.

Пройдя по этой ссылке https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/dlya-doma-energosberegayushhie.html вы узнаете, какие обогреватели для дома являются энергосберегающими и на чем строится экономия энергии.

Полезная информация

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):

• Алюминиевый А 350 – 138.
• Алюминиевый А 500 – 185.
• Алюминиевый S500 – 205.
• Биметаллический L350 – 130.
• Биметаллический L500 – 180.
• Чугунные – 160.

Чугунные батареи

Рекомендации СНИП по тепловой мощности для:

• Для кирпичного дома – 34 Вт
• Для панельного дома – 41 Вт.
• Новостройка, сделанная по всем стандартам. – 20 Вт.

Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!

Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.

Водяное отопление – самый распространенный варианта обогрева помещения. Для максимальной эффективности важно правильно подобрать радиаторы. Батареи отопления – какие лучше? Обзор основных характеристик: температура, давление, теплоотдача, материал.

О вреде инфракрасного обогревателя читайте в этом материале.

Видео на тему

microklimat.pro

Как рассчитать количество радиаторов отопления и секций в каждом радиаторе

Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать количество радиаторов, с учетом площади и объема помещений и мощности самой печи или котла. Немаловажно учесть и вид батареи, количество секций в каждой и скорость доставки «рабочей жидкости».

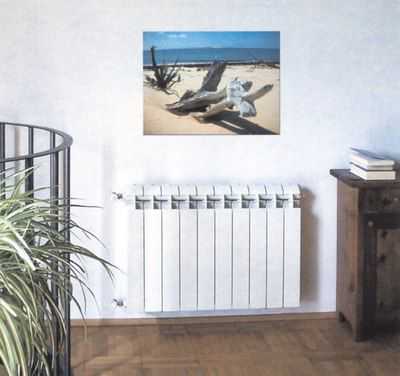

8 секционный радиатор отопления в квартире

На сегодняшний день промышленностью производится несколько видов радиаторов, которые выполняются из разных материалов, имеют различные формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке.

Владельцу недвижимости не обязательно обращаться к специалистам, за помощью в расчете количества радиаторов отопления, для этого достаточно уметь пользоваться рулеткой, калькулятором и шариковой ручкой или карандашом! Следуя нашим инструкциям у вас обязательно всё получится!

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

• Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

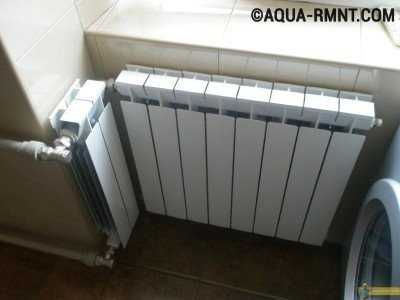

  Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

• Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

• Стальные радиаторы делятся на два типа: трубчатые и панельные.

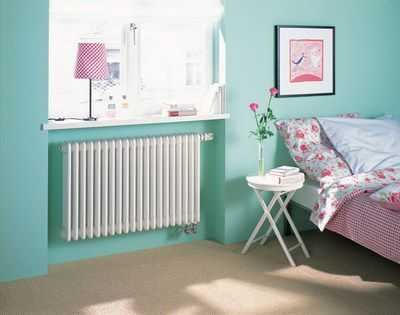

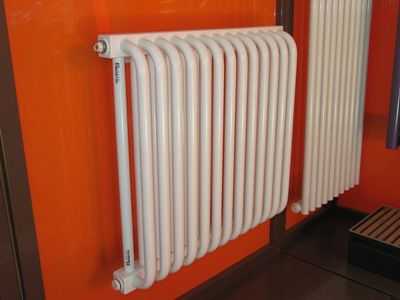

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

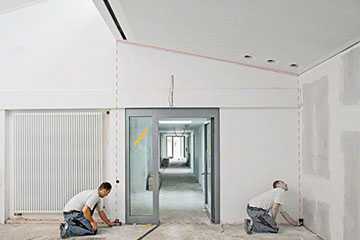

Панельный тип стальных радиаторов

Панельные — быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

• Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

• Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.  и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.  Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

• особенности погодных условий региона, где расположено строение;
• температурные климатические показатели на начало и окончание отопительного сезона;
• материал, из которого возведено строение и наличие качественного утепления;
• количество окон и материал, из которого изготовлены рамы;
• высота отапливаемых помещений;
• эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

Loading…

kamin-expert.ru
