Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

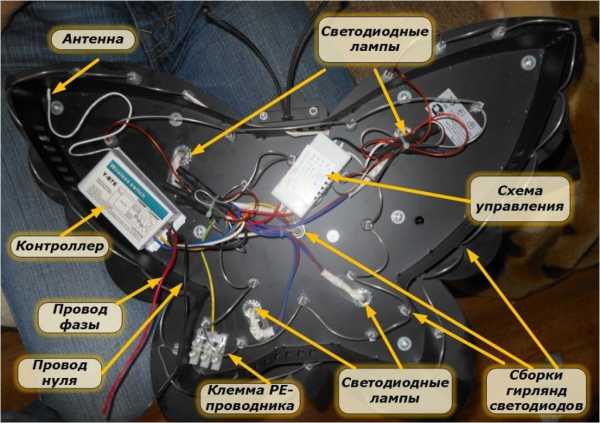

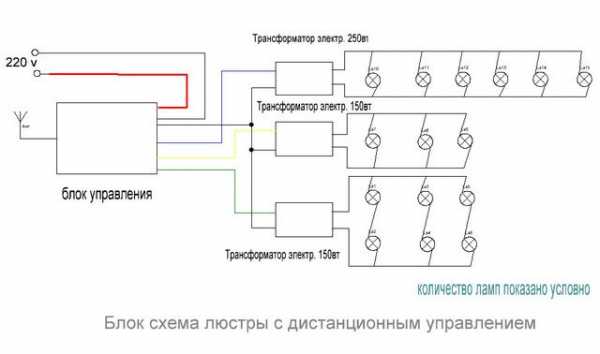

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

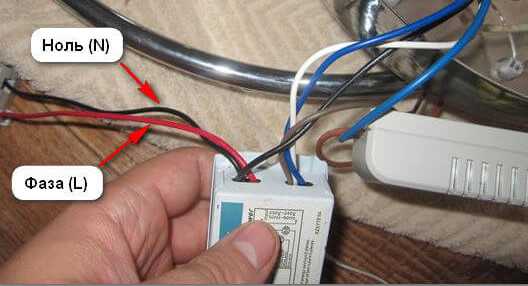

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится. Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

с двумя и тремя проводами

Самостоятельно подключить потолочную люстру не так сложно, как может показаться на первый взгляд.

Даже если не сильны в познаниях электротехники, придерживаясь определенных инструкций, вы легко справитесь с этим заданием.

Для этого необходимо будет лишь подготовить устойчивую стремянку, электротестер (индикаторная отвертка) и, скорее всего, дрель.

Однако необходимо помнить, что речь идет о работе с электричеством, поэтому техникой безопасности пренебрегать ни в коем случае нельзя!

Содержание статьи

Техника безопасности

При подключении люстры основной необходимой мерой предосторожности является обесточивание проводов, выходящих из потолка.

При этом не стоит ограничиваться лишь выключением переключателя, а нужно перевести рычаг рубильника в щитовой, чтобы отключить от электроэнергии всю квартиру (дом).

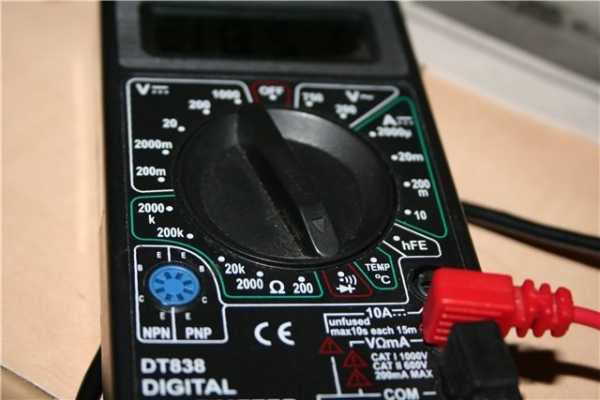

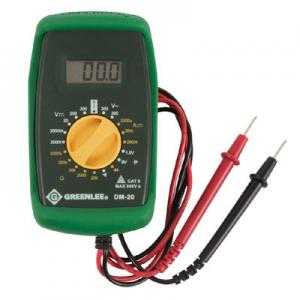

После этого можно приступать к проверке проводов (тестированию с помощью индикаторной отвертки).

Согласно правил маркировки, буквой N обозначается нулевой провод, а латинской буквой L — фаза.

Оба эти провода необходимо разомкнуть, чтобы исключить возможность их соприкосновения.

Если вы убедились, что они разомкнуты, необходимо вновь подключить электроэнергию и посмотреть на каком из проводов подаст световой сигнал электротестер.

Тот шнур, на котором отреагировал светодиод тестера, является фазой и именно он находится под напряжением.

Определив, какой провод является фазой, а какой — нулем, квартиру необходимо вновь отключить от подачи электроэнергии и уже затем проводить дальнейший монтаж осветительного прибора.

Схема подключения люстры через одноклавишный выключатель

Вне зависимости от того, сколько патронов в устанавливаемой люстре, в каждый из них должно подводиться по два провода: нулевой и фазный.

Фазные провода, которые выходят из каждого патрона, будут подсоединены к контакту по центру патрона, в то же время нулевые — подсоединяются к боковым контактам.

Ноль на люстру не будет подаваться через выключатель (напрямую).

Чтобы правильно подсоединить электрические провода люстры к кабелям распределительной коробки, все нулевые кабели (из каждого патрона) соединяются между собой в один блок проводов (соединение N), а фазные соединяются между собой во второй блок (фазный блок L1).

Электрическая схема подключения осветительного прибора с двумя шнурами через одноклавишный выключатель на рисунке справа.

Точно так же можно подключить и светодиодную люстру.

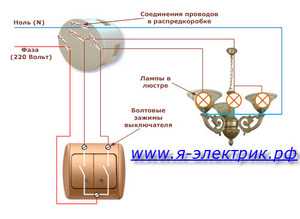

Подключение люстры через двухклавишный выключатель

Двухклавишный выключатель позволяет управлять освещением двух блоков.

Для подключения такого выключателя необходимо вывести из электрического щитка две линии (фаза и ноль).

Провод фазы (изображенный красным цветом) направляется в распределитель и соединяется там с проводом, идущим на общий контакт в двухклавишном выключателе, и там присоединяется уже к двум другим проводам (обозначены оранжевым и красным цветами).

Желтый провод первой группы светильников необходимо подключить к желтому проводу из распределительной коробки.

Красный провод второй группы светильников мы подсоединяем к красному проводу.

Этим действием мы определяем коммутируемость фаз на определенные группы осветительных устройств.

Провод синего цвета — это ноль.

Его необходимо подключить к синему проводу из распределительной коробки и, затем, сразу к самим лампам (группам светильников).

Электрическая схема подключения люстры с тремя проводами через двухклавишный выключатель показана на рисунке чуть выше слева.

Как подключить осветительный прибор с пультом

Как правило, лампы с пультом имеют несколько светильников и контроллер.

К тому же, для удобства есть автономный пульт управления и стационарный (в зависимости от модели, стационарный пульт может выполнять поисковую функцию).

Пульт управления позволит включать и выключать разные группы осветительных приборов на расстоянии, регулировать режимы интенсивности освещенности.

Обратите внимание, что при желании управление можно осуществлять при помощи нескольких дистанционных пультов (их можно приобрести отдельно от самого осветительного устройства).

Схема подключения осветительного прибора с пультом аналогична предыдущим схемам подключения (с одноклавишным и двухклавишным выключателем), однако необходимо пропустить провода (ноль и фаза) еще и через контроллер.

Устройство стационарного пульта будет работать от переменного тока.

В большинстве случаев при подключении им просто заменяют настенный выключатель.

Электрическая схема подключения люстры с пультом на рисунке чуть выше справа.

Размеры контроллера небольшие, что, при желании, позволит вам разместить его в плафоне самого осветительного прибора либо же в отверстии, предназначенном для вывода проводки из потолка.

После того, как вы определились с видом переключателя и правильно соединили провода, выходящие из распределительной коробки с проводами люстры, основной этап установки светильника можно считать выполненным.

Точно так же подключается и китайская люстра с пультом.

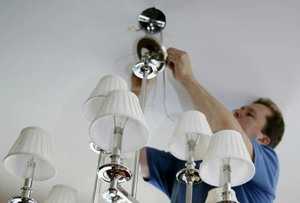

Теперь необходимо лишь закрепить само устройство на потолке.

Еще о люстрах в интерьере спальни.
Фотографии потолочных карнизов для штор смотрите по ссылке. Металлические, профильные, багетные и кованые карнизы.
О размерах листов гипсокартона можно узнать здесь. Размеры стандартных и маленьких листов.

Есть много методов по эффективному крепежу осветительных приборов, однако наиболее часто используемые:

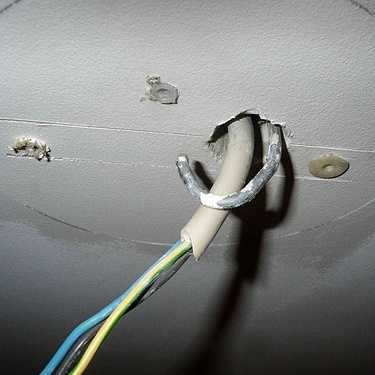

Крепление с помощью крюка, ввинченного в потолок (глубина ввинчивания должна быть более 2 см, при этом сам крюк не должен шататься).
С помощью крепежной планки. Планка вначале фиксируется на потолке с помощью небольших анкеров, а уже затем на нее подвешивается люстра.

Видео о том, как подключить пятирожковую люстру:

Любой из этих методов позволит вам надежно зафиксировать осветительный элемент.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

potolokmentor.ru

Можно ли подключить люстру без блока управления. Крепление и подключение проводов. Как подсоединить люстру с пультом управления на видео.

Люстры с ДУ могут быть нескольких видов.

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.
2. Люстры только со светодиодным освещением или только с галогенными лампами.
Несмотря на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда возможно следующие причины.
1. При включении с пульта люстра не работает.
2. Не переключаются каналы с пульта.
3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры или моргание ламп.

В первую очередь нужно проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда проверяют пульт. Вынимают батареи и тестером измеряют напряжение.

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется несколько лет, тогда возможно загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой основе спиртом.

Пульт управления люстрой в разобранном виде

Пульты нередко роняют, поэтому нужно просматривать мелкие трещины платы, обрыв дорожек, ослабление пайки элементов. Если и в этом случае всё в порядке, а пульт не работает, тогда его нужно менять или возникла неисправность в модуле контроллера в радиоуправлении. Здесь также нужен визуальный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, снижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

Вот так выглядит блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры тщательно просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки элементов хорошо пропаивают.

Состояние пленочного конденсатора проверяют тестером. Один щуп тестера ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

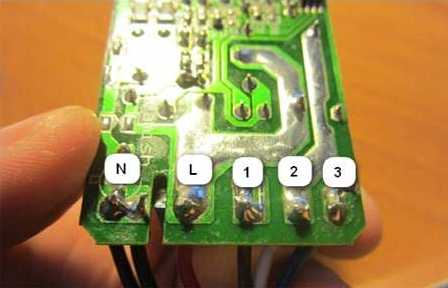

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В. А если щуп тестера переставить на второй вывод конденсатора, тогда напряжение на тестере должно быть 13,5 — 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то уменьшается напряжение на его выходе.

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) или 145K250V (1,45 мкф Х 250V). Неисправный конденсатор нужно менять. Со временем также подгорают контакты реле переключения канала. Если слышны четкие звуки переключения реле, а лампы не включаются (нет выхода 220 В канального реле), нужно вскрывать корпус реле тонкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе присутствует 220 вольт, а светодиоды не горят, тогда неисправен сам блок питания светодиодного освещения или вышел из строя один из светодиодов.

В этом случае меняется светодиод. Определить рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

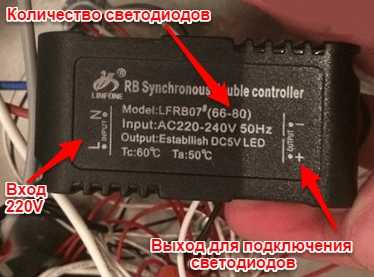

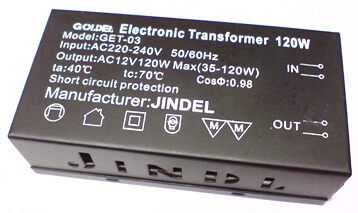

Блок питания светодиодов с указанием их числа

На них указано входное напряжение 220 В и выходное 12 В. При замене блока питания для галогенных ламп нужно учитывать их мощность. Как видим, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

В современном обществе заслуженную популярность приобретают устройства, оснащённые пультом управления. Люстра с пультом ДУ является очень удобным решением для любого дома. Долгое время массовое применение светодиодов было весьма ограничено. Такое ограничение зависело от условий передачи сигнальных функций в бытовых и осветительных приборах.

XXI век дал возможность по достоинству оценить невероятные преимущества диодного освещени

levevg.ru

Как подключить люстру или как повесить люстру своими руками

Доброго времени суток дорогие читатели и подписчики нашего блога «Делайте с нами своими руками».

После долгих походов по магазинам, наконец то, мы её выбрали – её, красавицу, которая будет висеть у нас в центре комнаты на самом видном месте. В магазине, подключенная и сверкающая, она была так великолепна, но вот незадача, продали нам её в большой коробке и в полностью разобранном состоянии.

У меня, например, было именно так и сегодня хочу поделиться с Вами опытом — как собрать люстру, как повесить люстру и как подключить люстру к сети напряжения.

Хотя существует огромное разнообразие различных видов люстр, но принцип сборки и подключения у них практически одинаковый. Конечно, могут различаться виды деталей, из которых она собрана, может быть, различное количество рожков, материалы из которого изготовлены детали могут быть разными, но поняв один раз суть сборки и подключения, уже не будет никакой разницы какую люстру собирать и крепить к потолку.

Для примера, я буду показывать поэтапно, как я производил все операции с люстрой на пять рожков с плафонами, и опишу, как подключить люстру к двух клавишному выключателю. Подключение люстры к одно клавишному выключателю производиться легче, и по ходу изложения я коснусь и этого вопроса. Итак, приступим:

Весь процесс разобьем на два этапа:

1. Собираем люстру.

2. Крепим люстру на потолок и подключаем её к сети напряжения.

Собираем люстру

Шаг 1. Распаковываем все детали. В коробке с завода весь светильник идет в разобранном состоянии блоками. Отдельно корпус, отдельно рожки с патронами для лампочек, плафоны, клемники. Во все узлы уже заведены и подключены провода, остается только соединить узлы между собой.

Шаг 2. Разбираем корпус, к которому крепятся рожки с лампочками и плафонами.

Для этого, если у вас одно клавишный выключатель и все лампочки будут загораться одновременно, просто откручиваем снизу круглую декоративную гайку и снимаем крышку (шаг 3 пропускаем, переходим сразу к 4 шагу).

Если выключатель двух клавишный и планируется включать отдельно две лампочки, отдельно три (при пяти рожковом светильнике) или одновременно все имеющиеся лампы, необходимо завести еще один провод. С завода изготовителя заведено всего два (фаза и ноль) и, предполагается, что все лампы светильника или включены, или выключены.

Шаг 3. Заводим третий провод. Для этого откручиваем в дополнение к нижней декоративной гайке ещё и верхнюю, полностью разбираем корпус как на фото ниже.

Нам нужен центральный стержень, в который с завода заведен двужильный провод.

Вынимаем уплотнительные пластиковые колечки с торцов и провод.

Заводим трехжильный провод, или просто дополнительный провод такого же сечения, как и провода, которые были вставленные в стержень и закрепляем их уплотнительными пластиковыми кольцами с торцов.

Шаг 4. Закрепляем все рожки люстры на корпусе. Вставляем рожок в корпус и закручиваем с внутренней стороны гайку.

Аналогичную процедуру производим со всеми рожками люстры и получаем картину как на фото ниже.

Шаг 5. Собираем корпус в обратной последовательности разборки, только перед закручиванием верхней гайки подкладываем под неё верхнюю декоративную «тарелочку», которая будет закрывать место крепление люстры к потолку и клемник соединения нашей люстры с сетью, и заземляющий провод. Затем затягиваем верхнюю гайку. Нижнюю крышку корпуса с декоративной гайкой пока не ставим.

Шаг 6. Соединяем проводку.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно: одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.

Теперь отдельно по подключению каждой группы.

Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).

Подключение происходит следующим образом:

— «фазные» (коричневые) провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6). В соединении получается три провода. Место соединения изолируем.

— «фазные» (оставшиеся три коричневые провода) провода второй группы (рожки 2,4 и 5) соединяем со вторым подводящим «фазным» проводом (7). В соединении получается четыре провода. Место соединения изолируем.

Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре. Изолируем место соединения. В соединении получается шесть проводов.

Переходим к следующему шагу.

Шаг 7. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.

Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.

Крепим люстру на потолок и подключаем её к сети напряжения

Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.

С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.

Шаг 1. Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку. Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.

Шаг 2. Размечаем крепление монтажной планки и крепим её на потолок.

Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.

Шаг 3. Подключаем электропроводку.

Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети).

При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко). Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите не имеет значения, главное заземление соединить с заземлением.

При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7), 1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».

Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка. Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода — один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).

Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку. Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор. Поочередно пробуя все провода определяем два фазных провода.

Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети.

Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.

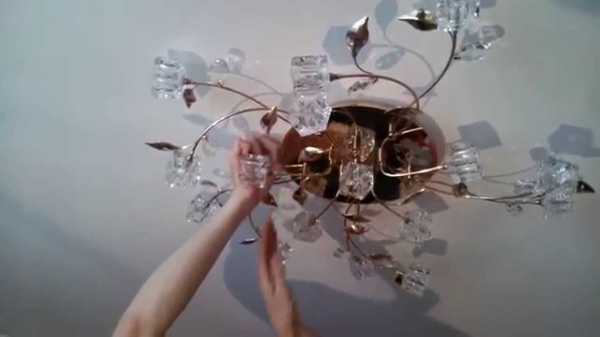

Шаг 4. При помощи декоративных гаек прикрепляем люстру к монтажной планке.

Шаг 5. Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.

Вот теперь наша красавица готова засиять во всем великолепии.

В следующей статье планирую написать, как устанавливать и подключать розетки и выключатели.

На этом у меня всё, жду с нетерпением Ваших отзывов и комментариев. Постараюсь ответить на все вопросы. До скорой встречи.

С уважением, Пономарев Владислав.

legkovmeste.ru

советы по подключению разных видов люстр, схемы по подключению к выключателю

Покупка осветительного прибора в новое или свежее отремонтированное помещение – прерогатива женщины. Современный рынок осветительной техники поражает своим разнообразием и великолепием, и порой выбор хозяйки дома может быть весьма экстравагантен. А вот как подключить этот источник света в условиях имеющегося пространства и как справиться с тем количеством проводков, которые есть в вашей люстре и на вашем потолке, придется разбираться мужчине. Будем надеяться, что наши советы помогут вам, и в этой статье вы получите ответы на все интересующие вас вопросы о том, как подключить люстру в домашних условиях.

Даже если вы не очень сильны в электрике, базовыми знаниями на уровне школьной программы по физике все же владеете. И если помните, главным блоком каждого урока была техника безопасности. Соответственно, и в процессе подключения люстры такие правила есть, и их необходимо соблюсти.

Правила по технике безопасности, которых необходимо придерживаться в процессе подключения люстры.

Проверьте напряжение в помещении, в котором вы собираетесь работать с осветительным прибором. Его нужно отключить. Одного выключателя будет недостаточно. Требуется отключение общего питания, выход к которому есть на щитке.
Проведите тестовый анализ электропроводки. В основном в потолке имеется два провода. Один из них нулевой, другой – фаза. Они должны быть разомкнуты, чтобы не произошло взаимное соприкосновение. Проверить их можно с помощью индикаторной отвертки. При касании индикатором оголенных участков провода фаза даст сигнал в виде загорания светодиода. Желательно ее сразу пометить латинской L. На втором кабеле ставим букву N. Это общепринятая маркировка в электрике. Обращаем внимание на то, что эту проверку необходимо выполнять при включенном напряжении. Как только ее заканчиваем, автомат опять выключаем.
Соедините провода для электрического контакта. Можно использовать способ соединения скруткой. Это на сегодня не самый распространенный, но допустимый вариант. Места скрутки только обязательно защищайте не изолирующей или ПВХ лентой, а специальными колпачками. Самый быстрый и эффективный способ соединения проводов с помощью клемм.

Как подключить разные виды люстр к источнику питания

Подключая осветительный прибор к источнику питания, обязательно обращайте внимание на количество проводов в люстре и на потолке, а также учитывайте особенности вашего выключателя в зависимости от того, сколько в нем клавиш.

На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель. Это заземление. В современных помещениях именно этот вариант наиболее распространенный.

Для удобства подсоединения все имеющиеся провода в люстре отличаются по цвету. Так, белый, коричневый или черный обозначает фазу, провод синего цвета – это ноль, а желтый или зеленый имеет защитную функцию и является заземлением.

Схемы подключения люстры к источнику питания

Стандартный светильник с одним плафоном особых трудностей не вызывает, потому как имеет простую схему подключения. Между собой соединяются провода соответствующего назначения одним из описанных выше способов – с помощью клемм либо скрутки.

Схема подключения современных осветительных приборов с тремя и более плафонами несколько отличается. В такой люстре вы найдете один желтый провод -это земля, и несколько синих и коричневых проводов, по два из каждого патрона.

Особенности подключения в условиях светового конструирования

Если вы хотите, чтобы загорались одновременно все лампочки, используете одноклавишный выключатель. Провода с каждого рожка, соединенные попарно еще изготовителем, собираете в одну цветовую жилу и подключаете светильник к потолку традиционным способом. То есть, коричневый провод на люстре подсоединяете к фазе на потолке, синий – к нулю. В случае отсутствия на потолке третьего провода имеющийся заземляющий проводник на люстре вы просто должны заизолировать.

Когда нужно подключить люстру с двумя проводками к имеющимся на потолке тремя, первым делом ищем фазу. Три провода, выведенные из распределительной коробки на потолок, говорят о том, что есть возможность подключения люстры к двойному выключателю. Два из них являются фазой, а третий – это нулевой проводник. Судя по тому, что ваша люстра имеет лишь два провода, лишнюю фазу на потолке нужно просто обесточить и заизолировать ненужный кабель. Далее подключаем люстру традиционным способом, как и в предыдущем описании.

Если же вы хотите, чтобы ваша люстра светилась каждый раз по-разному и была возможность выбора умеренного или яркого света, нужно, прежде всего, приобрести двухкнопочный выключатель. Им вы сможете регулировать включение нескольких или сразу всех лампочек. Дальше решаете, сколько же лампочек у вас будет загораться отдельно.

После определения количества отдельно светящихся ламп вам необходимо разъединить все провода на люстре, обозначающие фазу. Соединяем между собой те из них, которые подключены к выбранным источникам. К примеру, ваша люстра состоит из 10 лампочек, а вам хочется, чтобы отдельно загорались 6. Тогда вы делаете две фазные жилы – из выбранных шести формируете один провод, а из остальных второй. Ноль и землю не трогаете. Изначально, все провода с нулем соединены в один пучок.

Дальше технология подключения та же, что и с одним плафоном. Только теперь с люстры у вас идет две фазные жилы – вы их подключаете к потолку. Общую жилу с нулем соединяете с таким же кабелем, и заземление крепите к крюку, на который вы повесите затем свой светильник. Все провода обязательно хорошо изолируйте, чтобы в дальнейшем не возникло никаких проблем с электричеством.

Схема подключения люстры к выключателю

Немало вопросов у домашних мастеров вызывает также схема подключения центрального объекта освещения к выключателю, особенно если речь идет о двухклавишном варианте.

Основное, что должен понимать каждый, кто берется за работу с электричеством, это безопасность эксплуатации осветительных приборов. Поэтому производя монтаж схемы, внимательно следите за тем, чтобы провод, несущий фазу, проходил к светильнику через выключатель, а рабочий ноль шел напрямую с щитка на место, где будет крепиться ваш главный источник света. В случае перегорания одной из лампочек — при правильном подсоединении проводов — вы без труда сможете сделать ее замену, просто нажав на выключатель. Комната будет обесточена.

А теперь попробуем разобраться в том, как же правильно подключить тот или иной вид светильника к разным видам выключателей.

Подключение люстры с одним плафоном к обычному выключателю — довольно простая процедура. Прежде всего, выключатель надо разобрать, снять с него коробку и присоединить к проводам. Из распределительной коробки напрямую подключаем ноль к такому же проводу в источнике освещения. Фазу же, представленную коричневым или белым проводом, подводим не только к осветительному прибору, а и к выключателю.
Как быть, если выключатель стандартный, а световой прибор имеет несколько лампочек и соответственно много проводов? Необходимо соединить все провода на люстре, обозначающие ноль, и подсоединить их к проводам в распределительной коробке. А затем то же самое сделать с электропроводами — фазой, но подключить их к выключателю.
Как подсоединить люстру к двухклавишному выключателю? Схема работы практически та же самая. Разница лишь в том, что теперь вы имеете дело с несколькими разноцветными проводами, и из выключателя возвращается не один, а два источника с фазой, которые соединяются попарно с одноименными проводами на потолке. Ваша задача – соединить между собой все провода и фазы по определенному цвету.

После того как все работы по соединению и подключению проведены, смело прикручиваем свой светильник к потолку и наслаждаемся своим мастерством и красотой освещения.

propotolok.guru

Как собрать люстру своими руками

Люстра – один из важнейших предметов интерьера, многочисленные производители заполнили торговые сети самыми разнообразными моделями осветительных приборов. Они отличаются по конструкции, методам крепления отдельных элементов, материалом, из которого сделаны. Но основные узлы соединения имеют несколько классических вариантов, а электрическое подключение определяется строгими правилами, которые несложно понять. В большинстве случаев к люстрам прилагаются документы, включая схемы сборки и подключения. Поэтому не стоить спешить обращаться к мастеру, попробуйте это сделать самостоятельно. Для этого надо иметь определенные инструменты, практические навыки и базовые знания в электротехнике, нужно понимать, как пользоваться мультиметром (хотя бы в режиме прозвонки) и индикаторной отверткой.

Основные этапы сборки и подключения люстры

Будем исходить из того, что люстра распакована и все комплектующие по списку комплектации в наличии. Далее весь процесс можно разделить на три этапа:

Проверка электрической проводки на правильность подключения, целостность проводов и отсутствие короткого замыкания.
Механическая сборка люстры, отдельных элементов, в различных конструкциях это могут быть рожки с патронами для ламп и стеклянными плафонами или металлический каркас с винтами и стеклянные висюльки, другие элементы. Обычно прилагается инструкция по сборке, подробные схемы и рисунки, даже в китайских люстрах они есть.
Крепление к потолку и подключение к электрической сети.

Рассмотрим люстру с 6 лампами, в этом случае электрическую схему можно собрать в нескольких вариантах – включение всех ламп одним переключателем или разделение лампы на 2 группы для двойного переключателя (одна или две лампы включаются одной клавишей, остальные другой).

Проверка электрической проводки

Очень часто люстры продают в уже собранном состоянии, когда провода подключены к патронам и выведены через трубку центральной оси, остается только прикрепить стеклянные плафоны или другие элементы декора. Провода могут быть одного цвета, это затрудняет определение их назначения, даже если они цветные, надо убедиться в правильности подключения и проверить мультиметром:

Установите прибор в режим прозвонки поворотом пакетного переключателя в положение со значком диода или зуммера. Черный шнур щупа подключается в правом нижнем углу в самый нижний разъем со знаком заземления, красный выше, в разъем с обозначением «VΩmA».

Мультиметр в положении прозвонки

Прикоснитесь щупом к металлической резьбе в патроне, вторым щупом к оголенному концу одного из проводников, при наличии контакта на индикаторе высветится «0» и раздастся звук зуммера. Если контакта нет, выберите другой провод, таким образом последовательно вызвоните все провода, выходящие от резьбовых цокольных контактов.

Прозвонка проводов мультиметром

Отметьте проверенные провода маркером или наденьте кембрик одного цвета, рекомендуется синий или черный.
Соедините их скруткой в один контакт, он будет подключаться к нулевому проводу в сети.
Таким же образом прозвоните и промаркируйте красным кембриком провода центрального контакта патронов. Желательно пронумеровать в соответствии с патронами 1, 2…5, 6. Эти провода будут подключаться к фазе в сети.
Разделите фазные провода на 2 группы, соедините 1, 3, 5 – одна группа, 2, 4, 6 – вторая.

Соединение проводов на люстре в группы

Прозвоните фазные провода с нулевым контактом, если сигнал зуммера не появится, все в порядке, короткого замыкания нет.

Механическая сборка

Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.

Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки. В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.

Крепление к потолку и подключение к электрической сети

Крепление люстры к потолку обычно осуществляется двумя классическими способами:

Петля, расположенная на центральной оси, надевается на крюк в потолке. Если крюка нет, в комплекте должен быть пластиковый дюбель. Просверливаете в потолке отверстие, вставляете дюбель и вкручиваете крюк, после чего можно подвешивать люстру.
Второй способ предусматривает крепление к потолку дюбелями планки, на которой расположены два болта.

Крепление люстры на потолочную планку

На эти болты после подключения привинчивается декоративная крышка, которая удерживает всю конструкцию люстры.

Обычно люстра рассчитана на две группы ламп и подключается к двухклавишному переключателю, эта схема позволяет включить каждую группу отдельно или все вместе. Для этого надо выяснить назначение проводов на потолке.

Схема подключения люстры к двухклавишному выключателю

В классическом варианте из распределительной коробки должны выходить четыре провода:

желто-зеленый – заземление;
синий или черный – нулевой;
два с другим цветом изоляции – фазные, подключены через выключатель.

Цветам доверять не стоит, неизвестно, какой электрик эти провода прокладывал, проверяйте мультиметром в режиме прозвонки:

Отключите автоматический выключатель сети освещения на распределительном щите.
Желтый провод заземления и синий нулевой соединяются на шинах распределительного щита или на контуре заземления. Подключите щупы мультиметра к ним, если контакт есть, схема собрана правильно.
Проверьте отсутствие контакта между нулевым проводом и фазными, на дисплее должна быть «1» и отсутствие сигнала зуммера.
Включите автомат на распределительном щите и для надежности проверьте работу выключателя, целостность фазных проводов индикаторной отверткой.
Включите одну клавишу переключателя, прикоснитесь по очереди к фазным проводам, один должен показывать наличие фазы. Выключите клавишу, включите вторую, другой провод должен показывать наличие фазы.
Эту проверку можно провести мультиметром, поставьте его в режим измерения переменного напряжения V 750, прикоснитесь щупами к контактам нулевого и фазных проводов. При включенном переключателе на дисплее должно быть 220 В.

Проверка напряжения на люстре мультиметром

После проверки всех проводов можно вешать люстру на крюк и подключать:

отключите автомат на распределительном щите;
нулевые провода через соединительную колодку подключаются к нулевому проводу;
заземляющий провод – к корпусу люстры;
две фазные группы к фазным проводам на различные светильники;
тщательно заизолируйте соединения изолентой;
поднимите и закрепите декоративную крышку, она прикроет все соединения;
вкрутите в патроны лампы;
включите автоматический выключатель на распределительном щите, потом комнатный переключатель, обе клавиши по очереди.

Законченный монтаж люстры на потолке

Если все сделали правильно, люстра будет надежно работать долгое время при соблюдении правил эксплуатации. В процессе эксплуатации не вкручивайте в патроны лампы накаливания большей мощности, чем указанно в паспорте изделия. В противном случае патроны и другие элементы декорации могут деформироваться или полностью расплавиться. При использовании светодиодных лампочек эта проблема отпадает, они почти не греются. Самый экономичный режим расхода электроэнергии – установить в люстру трехваттные лампочки.

lampagid.ru

РубрикаРазное
