Как подключить люстру с 2 проводами к потолку – Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

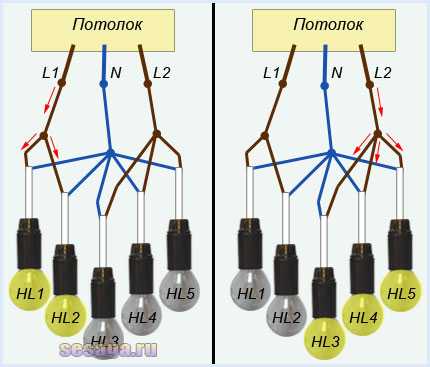

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L – фаза;
• N – нулевой разряд;
• PE – заземляющий проводник желто-зеленого цвета.


Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.


Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

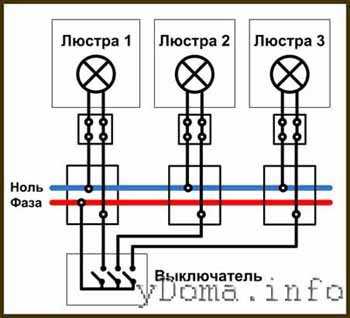

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

bouw.ru

Как подключить люстру своими руками без ошибок

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про это-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности  — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Содержание статьи

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

• Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

• Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.  Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

• От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
• Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
• Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
• К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Видео: несколько советов по выбору люстры

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Стандартная цветовая маркировка проводов

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную, то расцветка фазного провода может варьироваться:

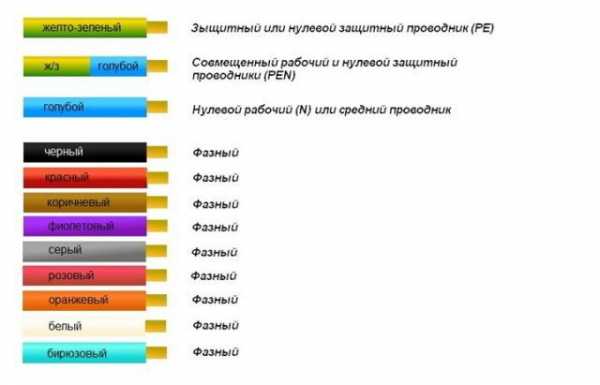

Общая таблица цветовой маркировки силовых проводов

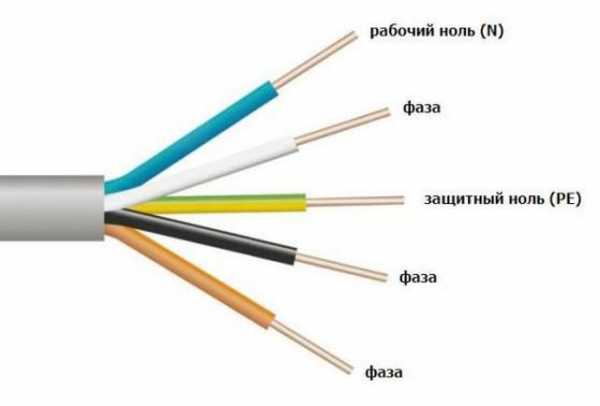

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

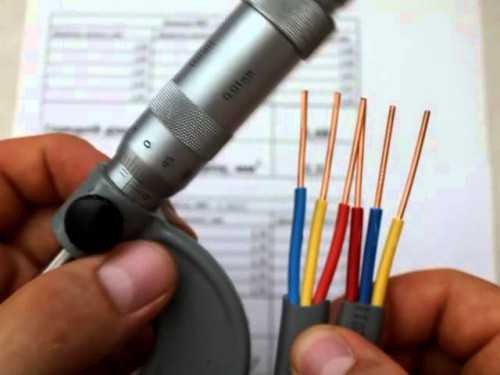

Кабель может иметь несколько фазных проводов

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

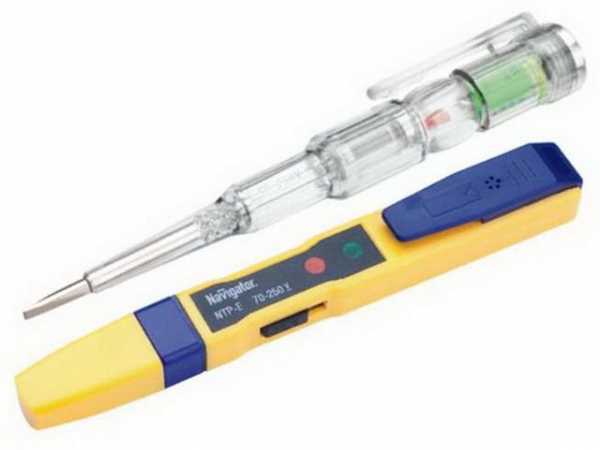

Индикаторы различного типа для проверки фазы

• Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
• Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
• Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.

Проверка фаз на кабеле, выходящем из потолка

• Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

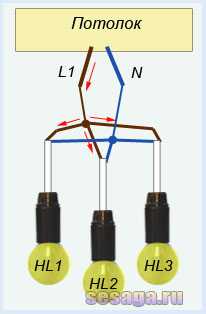

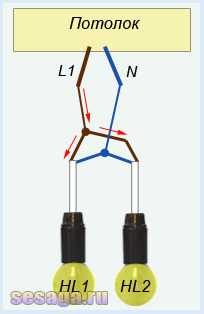

Типовая электрическая схема подключения люстры с одной группой ламп

• Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.

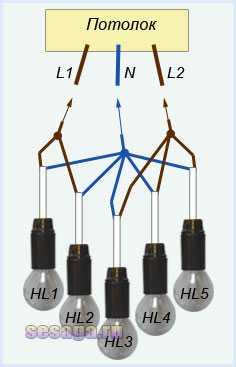

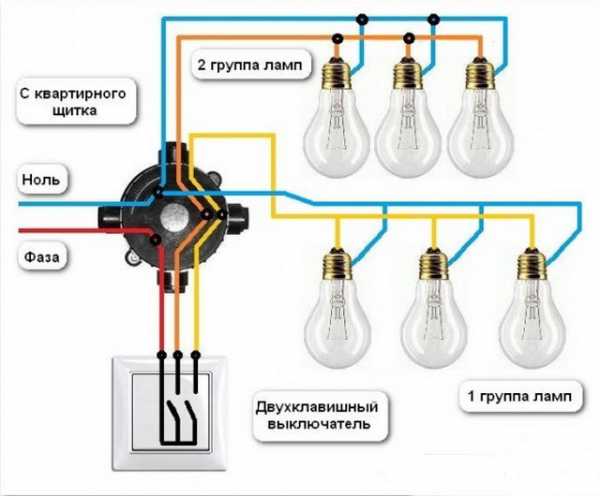

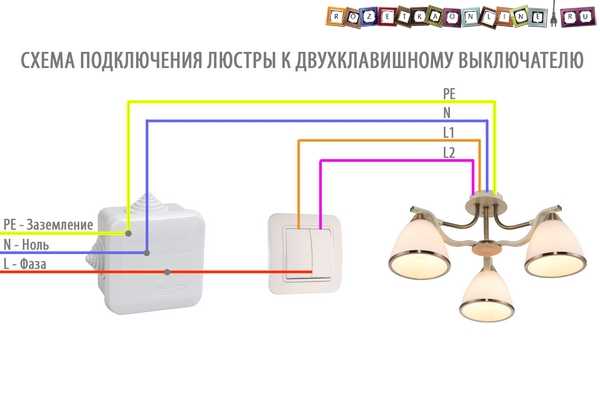

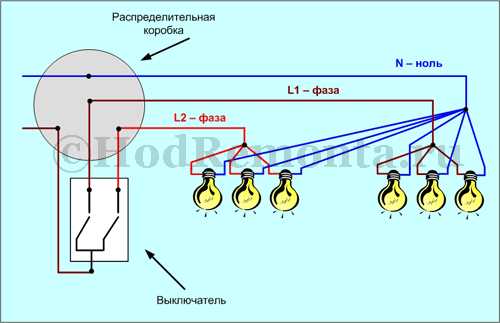

Схема подключения с двухконтактным выключателем и двумя группами ламп

• В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

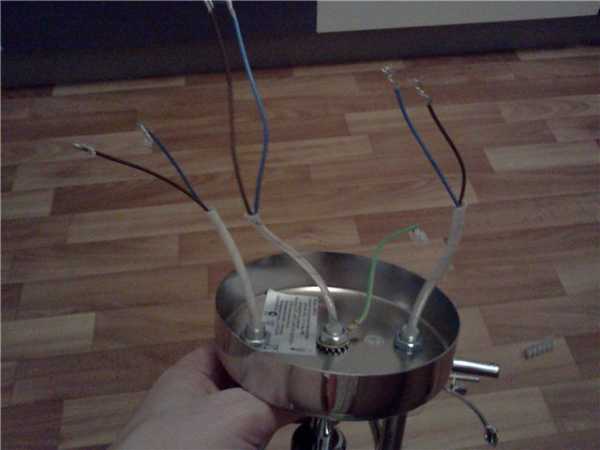

Самый простой случай: все провода — как на ладони

• И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

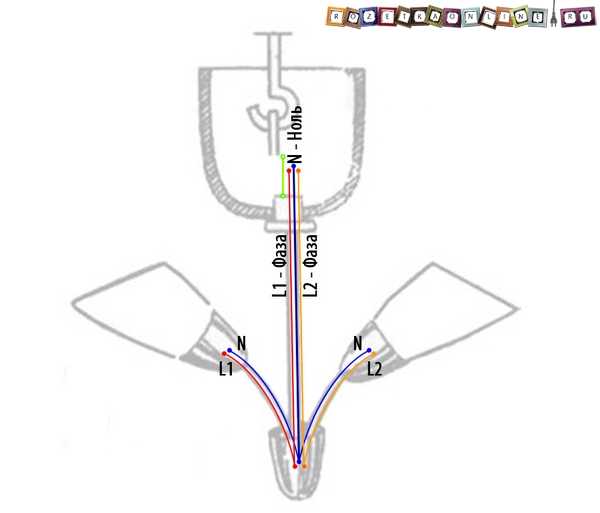

Проводка люстры разделена по группам и закреплена в клеммной колодке

• Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив все выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается. После этого уже будет несложно распределить рожки по группам.

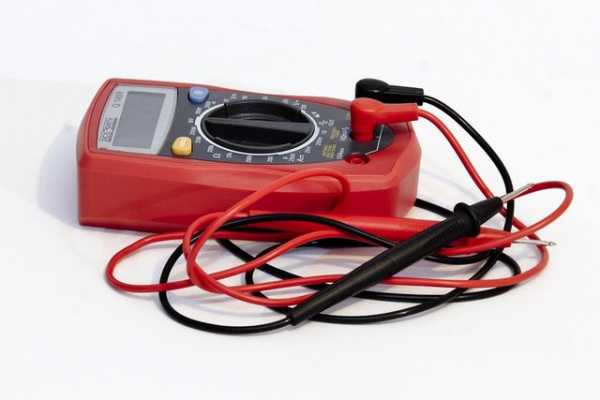

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю

Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

Крюк-шуруп хорошо подойдет для деревянного потолка

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

Крюк, подвешенный на металлическом стержне

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

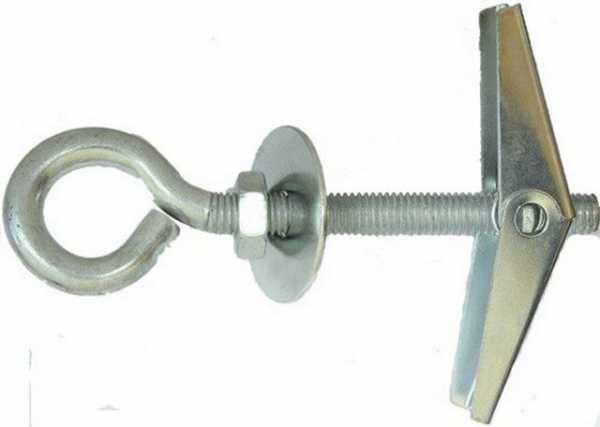

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

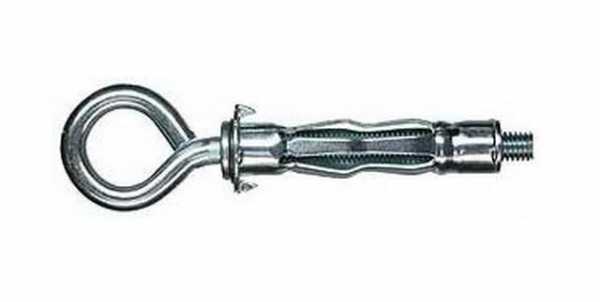

Металлический дюбель с крюком для пустотелых конструкций

После установки любого вида крюка следует его протестировать на нагрузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Люстра подвешивается на крюк, провода соединяются в клеммах

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Схема подвеса люстры на монтажную планку

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

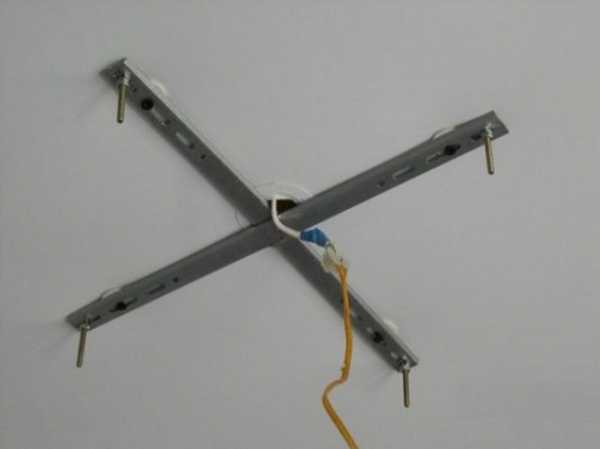

Крестообразная монтажная планка

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

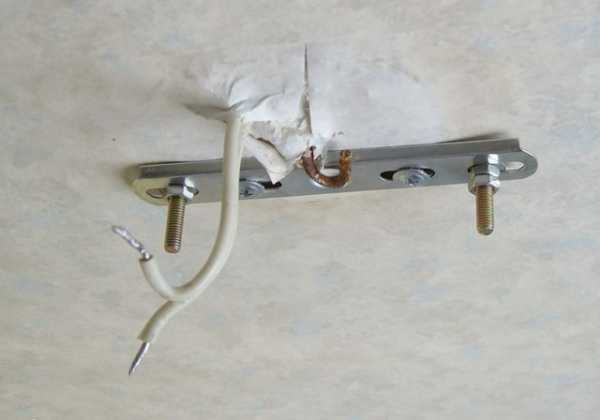

Планка может крепиться около места выхода проводов

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай».

Так же, как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету, планировать размещение люстры на гипсокартонном потолке следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

• В случае когда осветительный прибор — подвесного типа, устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление.

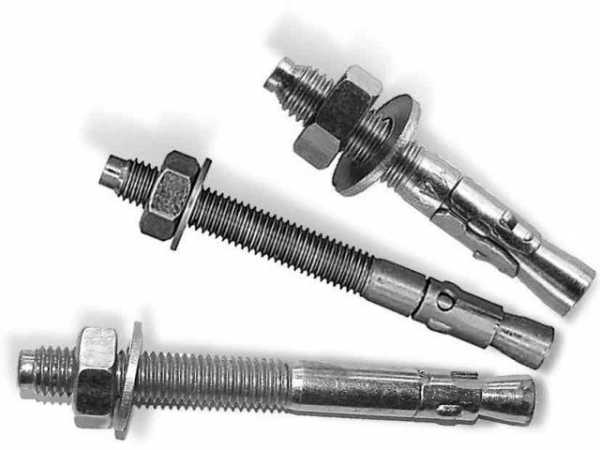

Анкерные крепления со шпильками

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

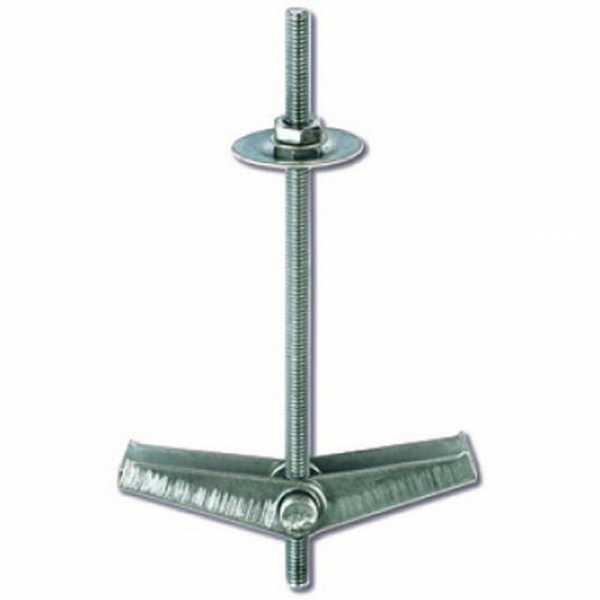

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же, как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

• Если люстра консольного типа, то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес светильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант крепления люстры к гипсокартонному потолку

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

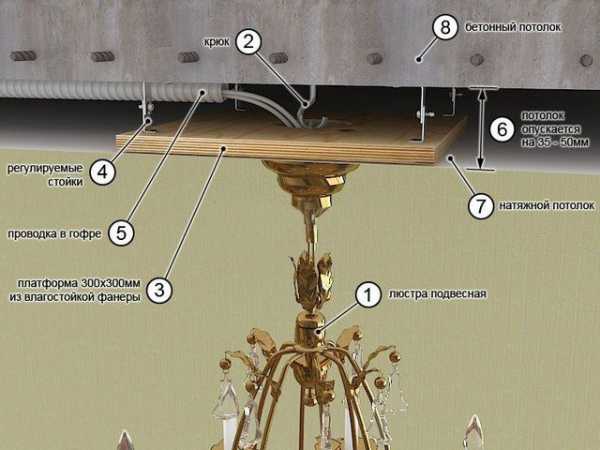

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на натяжном потолке

stroyday.ru

советы по монтажу — Ремонт и отделка

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,

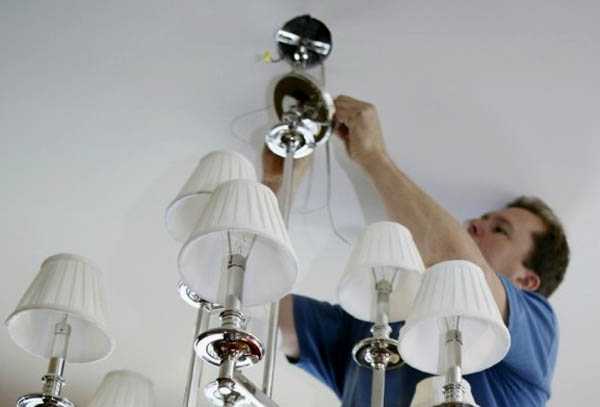

• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N — обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод  то  это  фаза  и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Установка люстры. Варианты и возможности.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение  в  таком  виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая — одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ — что обозначает заземляющий проводник. Оставшиеся провода — это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1.  общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

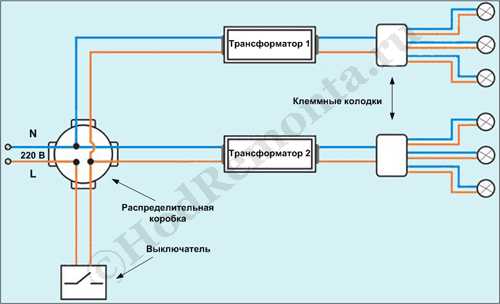

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки.  Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

 Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

akak7.ru

Как подключить люстру несколькими способами?

Оборудование освещения в доме должно быть безопасным, а это, как правило, зависит от вопроса, как подключить люстру правильно с соблюдением всех условий. Разумеется, любой хозяин готов заявить, что такая процедура достаточно проста, но уже в начале монтажа нередко возникают сложности.

Очень многое в безопасном подключении освещения зависит от правильности соединения электропроводки с самим прибором, следовательно, нужно быть максимально внимательным. Ведь даже самое простое соединение люстры, имеет ряд нюансов, которые должны быть правильно реализованы.

Как выбрать люстру для потолков

От точного выбора осветительного оборудования зависит результат дизайнерского оформления. Поэтому источник света должен быть удобным и отлично вписывающимся в интерьер, а перед покупкой изучите несколько правил относительно подбора конструкции:

Потолочная люстра для гостинной

• в первую очередь обращайте внимание на дизайн светильника, идеально, если прибор будет иметь одинаковую палитру с ремонтом в помещении;
• учитывайте световую мощность люстры и количество установленных в ней лампочек, определиться с этим поможет наша предыдущая статья, ознакомиться с которой вы можете здесь;
• размер люстры лучше соотносить к общим параметрам комнаты. Согласитесь, будет не очень красиво, если весьма габаритную гостиную будет оснащать маленький невзрачный плафон. Во-первых, это не эстетично, во-вторых — вредно для зрения;
• торговая марка, которую вы выбираете должна иметь сертификат на продукцию, к тому же предоставить гарантию на эксплуатацию прибора.

Благодаря таким незамысловатым нюансам, вы совершите покупку правильно.

Установка люстры: виды и способы подсоединения к сети

Перейдем непосредственно к вопросу, как подключить люстру. Данная процедура не затратная, но все-таки требует выполнения по инструкции. Существует несколько возможностей подсоединить светильник в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двумя контактами к двум проводам

Подобный вариант не предусматривает сложности подсоединить прибор к общей энергосистеме жилья. Для осуществления подобного соединения вы должны лишь соединить пары проводников, но при этом важно определить соответствует ли цвет изоляции. Для этого следует взять индикаторную отвертку и проверить проводники на потолке, в том проводе, где на индикаторе загорится диод и является фазным проводником.

Схема подключения люстры с двумя проводами

В подобном случае необходимо нулевой провод от люстры соединить с нейтралью в потолке, выходящей из распределительного короба, а коричневый проводник (фаза) соединяем с фазой в потолке, которая подходит к выключателю. Подключение люстры таким способом является элементарным, так как не требует дополнительных знаний в электрике.

Внимание! Все работы с электричеством следует выполнять только после того, как обесточена сеть. Таким образом вы соблюдете правила электробезопасности.

Монтаж люстры с двумя проводами к трем контактам

Зачастую причиной выхода трех проводников из потолка является наличие проводки с заземлением или подключение люстры к двухклавишному выключателю. Что нужно сделать в такой ситуации:

Подключение люстры с двумя контактами к трем проводам

• правильно определить общий провод: для этого необходимо воспользоваться индикатором. Если, прикоснувшись к двум проводам, вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, значит последний провод — общий;
• также вы можете увидеть свечение лишь на одном проводнике, а оставшиеся не реагируют на прикосновение индикаторной отвертки, следовательно, первая жила — общая.

Не забывайте, что, проверяя проводники подобным образом, необходимо привести в рабочее положение обе клавиши выключателя. Далее выполняем соединение при помощи клеммных зажимов. Фиксируем в зажим, найденный нами проводник и любой другой, выходящий из потолка. Затем необходимо подключить к клемме пару жил от люстры.

Важно! Если присутствует необходимость включения и выключения люстры двумя клавишами одновременно, можно на два контакта, выходящих из потолка поставить перемычку или соединить их между собой в клеммной колодке.

Схема подключения люстры с несколькими проводами к трем контактам

Обычно люстра может иметь несколько проводов в связи с наличием в ней нескольких гнезд для подключения источников света. Но прежде чем заняться таким монтажом, следует изучить отдельную схему для таких устройств. Ознакомиться с ней вы можете ниже.

Схема подключения люстры к трем проводам

В такой ситуации, если у вас не установлен двухклавишный выключатель, им следует обязательно обзавестись. Когда все оборудование правильно подготовлено, можно выполнять монтаж люстры. Изначально в потолке находим общий проводник, используем методику, которую применяли в прошлом способе. К найденной жиле нужно подключить по одному из проводов, выходящих из каждого патрона, соответственно расцветке изоляции.

Как правильно соединить несколько люстр с одним выключателем?

Планируя установить освещение в габаритной комнате, часто приходится крепить несколько светильников, но рациональнее их использовать при помощи единственного выключателя. Рассмотрим советы по ее подключению.

Подключение нескольких светильников к одному выключателю

1. Все светильники должны подключаться параллельно, но важно учесть, что люстры лучше подсоединять через распределительный короб, а не напрямую.
2. Иногда используют один распределитель для всех светильников. Это делается в зависимости от прокладки электропроводки в доме.
3. Если каждая из люстр имеет несколько рожков, их подключают аналогично предыдущему способу.

Важно! Иногда прибегают к возможности использования одного выключателя с несколькими клавишами для пользования группой осветительных приборов.

Необходимость удлинения проводов при подсоединении освещения

Большинство людей предпочитают оформлять потолочную зону в подвесных натяжных вариантах. Это является недостатком для светильников, особенно если они ранее не были установлены. Однако, этот минус легко поправим, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может оказаться сложной. Так как добраться до контактов в потолке уже после чистовой отделки невозможно без нарушения целостности материала.

Важно! В труднодоступных местах соединение и удлинение проводов производится максимально надежно, поэтому не рекомендуется использовать клеммные колодки и пружинные зажимы.

Идеально правильно произвести наращивание электрических кабелей, используя метод соединения специальными изоляционными колпачками, которые отвечают высоким качествам пожаробезопасности или же применяют термоусадочные трубки, которые надежно соединяют наконечники оголенных проводов и спустя время не разбалтываются. О подробностях соединения подобным образом, прочтите тут.

Сечение проводников для подключения люстры

Для домашнего обустройства больше подойдут люстры с лампочками небольшой мощности. В светильнике могут включаться несколько лампочек одновременно, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока при этом составит 3 А. Для таких источников освещения достаточно проводников с сечением 0,5 мм2.

Говоря о традиционной электросети, то ее выполняют сечением провода не менее 2,5 кв. мм. Это позволяет соединить люстры, даже, если их общая потребность составит 2000 Ватт. Поэтому смело можно утверждать, что вопросом о смене проводки, имеющей более высокое сечение, можно не задумываться.

Выбор сечения проводов для подключения люстры

Обратите внимание, подсоединяя светильники с галогенными лампами, целесообразно пересмотреть сечение электрических проводников, так как, такие устройства потребляют намного больше мощности. Обязательно следует рассчитать предполагаемое сечение проводов и сравнить его с существующим. Такие мероприятия вы можете произвести, воспользовавшись онлайн-калькулятором, очень важно осуществить их правильно.

Кроме того, чтобы не было дополнительных расходов на замену сечения проводки, идеально заменить источники освещения, если у вас установлены лампы накаливания, и они в общей сложности превышают допустимые параметры для использования сетью, то идеально сменить их на более эргономичные варианты. Отличной альтернативой послужат светодиоды или люминесцентные лампы дневного света.

Вас могут заинтересовать:

prokommunikacii.ru

Люстра (светильник) – как подключить, схемы подключения с 2, 3, 4 и более проводами

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все эти люстры подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа несложная и под силу любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением много рожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр
от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр
от одного трех клавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры
к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов
при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм², а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм². Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

ydoma.info

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

sesaga.ru
