Монтаж дымохода из нержавеющей стали

Дымоходы необходимы для выведения газов, возникающих в процессе горения топлива. Они способствуют созданию тяги, повышающей эффективность работы отопительной системы. Главное требование к качеству – герметичность, не допускающая утечек угарного газа. Для его устройства используются прочные материалы, устойчивые к действию кислоты и высокой температуры. Одной из надежных и популярных моделей стала труба из нержавеющей стали. Универсальная система совместима с любым видом котлов и каминов, ее размещают снаружи и внутри здания, монтаж дымохода из нержавейки прост и доступен.

Разновидности

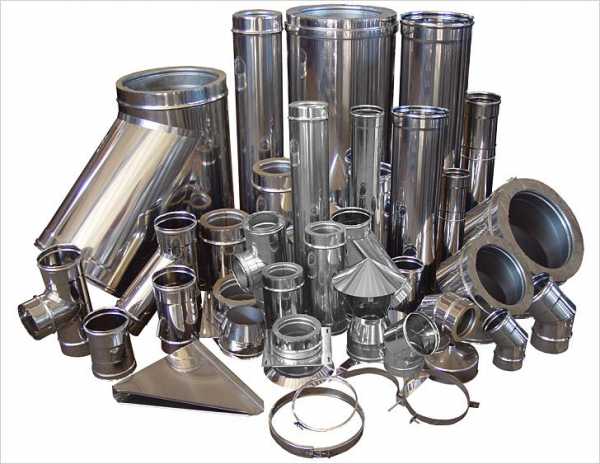

Элементы дымохода

Комплекты для монтажа дымохода изготавливаются двух типов:

  1. Одностенные или моно-системы – труба из сваренного листа стали, без утепления. Такая конструкция доступна по цене, но ограничивается монтажом внутри помещения. Конструкцию можно закрепить внутри кирпичного дымохода. Однослойный металл ограничен в применении температурой до 450 градусов. Гофрированная нержавейка также относится к однослойным системам, ее целесообразно использовать на криволинейных участках канала.
  2. Сэндвич-труба, состоящая из двух металлических контуров, разделенных слоем базальтового волокна. Термостойкий утеплитель обеспечивает хорошую теплоизоляцию и способствует повышению безопасности всей системы. Такой дымоход является универсальным – его монтируют внутри помещения и на улице. Толщина утеплителя составляет 30–100 мм, выбирают в зависимости от зимней температуры в регионе.

Обратите внимание! Системы изготавливают из стали различных марок, на ее свойства и область применения влияет процентное содержание примесей хрома, никеля, титана, молибдена и других металлов. Все эти элементы образуют сплавы, характеризующиеся различной устойчивостью к воздействию кислот и высокой температуры.

  • AISI 409 – содержит 10–12% хрома, стабилизация титаном добавляет жаропрочность и устойчивость к коррозии, металл хорошо сваривается, образует прочный герметичный шов. Используется для приборов на твердом топливе.
  • AISI 430 – отличается небольшой устойчивостью к агрессивной среде, применяется для изготовления внешнего кожуха для сэндвич-трубы.
  • AISI 321 – сплав рассчитан на использование при высоких температурах от 600 до 800 градусов, содержание хрома составляет 17–19%, никеля – 9–11% придают материалу пластичность и коррозийную стойкость.
  • AISI 316 – имеет в составе добавку никеля и молибдена, эти металлы значительно повышают устойчивость к кислоте и жару, материал применяется для производства комплектующих к котлам на жидком топливе.
  • AISI 309 – жаропрочная нержавеющая сталь с высоким содержанием хрома (22–24%), рабочая температура до 900°C.
  • AISI 304– повторяет характеристики марки 316, но содержит меньше легирующих добавок, поэтому стоит дешевле.
  • AISI 310S – отличается жаропрочностью до 1 тыс. градусов и высокой степенью устойчивости к коррозии, имеет продолжительный срок эксплуатации.

Достоинства и недостатки

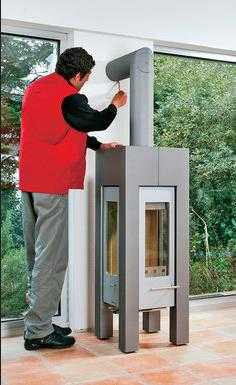

Установлен дымоход из нержавеющей стали

Дымоходные системы из нержавеющей стали удовлетворяют всем требованиям, предъявляемым к безопасным и надежным каналам для отведения продуктов горения:

  • на гладкой поверхности оседает минимальное количество продуктов горения;
  • устойчивы к воздействию кислотных соединений, образующихся из продуктов горения;
  • вес конструкции не требует отдельного фундамента, в отличии от керамической системы;
  • высокая степень герметичности;
  • модульная система упрощает монтаж;
  • использование сэндвич-трубы гарантирует пожарную безопасность.
Однотрубная конструкция нагревается до высокой температуры

Однотрубная конструкция нагревается до высокой температуры и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. Монтаж такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

Комплектация

Устройство металлического дымохода

Дымоход из нержавейки состоит из нескольких модулей, соединяемых в определенной последовательности. В комплект включают:

  • тройники, устанавливаемые в местах подключения нескольких элементов;
  • прямую трубу длиной от 0,33 до 1 м;
  • колено, изменяющее направление, с углом 45°;
  • отвод 90° для соединения выводящего патрубка и дымоходной системы;
  • емкость для сбора конденсата;
  • элемент для ревизии и прочистки;
  • оголовок с колпаком;
  • крепежные детали.

Правила расположения

Расположение на крыше

Проектируя установку подобных систем отведения продуктов сгорания, учитывают нормативы, предусмотренные техническими стандартами:

  • Выход канала на крыше, расположенный на плоской кровле или в 1,5 м от конька, должен иметь высоту не менее 0,5 м.
  • Дымоход, находящийся на расстоянии 1,5–3 м от конька, достигает его уровня.
  • Край трубы, располагающейся на удалении более, чем 3 м от конька, находится вровень с линией, составляющей 10° от горизонта линии конька.
  • Минимальная высота дымохода – 5 м, максимальная длина горизонтального участка – 1 м.
  • Толщина стенок канала для твердотопливных котлов – 1 мм, приборы на
  • жидком топливе – 0,8 мм, для газовых приборов достаточно 0,5–0,6 мм.
  • Стыки конструкции не приходятся на перекрытие.
  • Проход через кровлю сэндвич-трубы имеет зазор 13 см, через перекрытие – 20 см.
  • Допустимое количество поворотов дымоотводящих каналов – 3. Диаметр трубы не меньше, чем у выходного патрубка.

Монтаж

Прохождение дымохода через потолок

Детали из нержавейки продаются в защитной пленке, её необходимо снять до начала монтажа. Установка дымохода выполняется снизу вверх от отопительного прибора. Повысить надежность и герметичность соединений можно при помощи специального герметика, рассчитанного на использование при температуре до 1000°C.

Дымоход проходит через стену

Обратите внимание! Дымоход из стали располагают внутри или снаружи здания. Второй способ предпочтительнее, так как конструкция не отнимает свободное пространство, и не требуется оборудовать проходы через перекрытие и кровлю.

  1. На внутреннюю поверхность тройника, в нижней части которого находится емкость для конденсата, наносится термостойкий герметик, предварительно выдержанный 12 часов при температуре +20°C.
  2. Элемент надевается на отводящий патрубок отопительного прибора, для прочности место соединения дополнительно закрепляется хомутом. На этом участке трубы стыкуются «по дыму» – следующая надевается на предыдущую, чтобы продукты горения выходили без препятствий. На всех вертикальных участках соединение производится «по конденсату» – верхняя труба вставляется в нижнюю, чтобы влага стекала по стенкам.
  3. Тройник крепится к стене кронштейном, все стыки предварительно внутри обрабатываются герметиком, а снаружи закрепляются хомутами.
  4. В нижней части устанавливается специальный элемент для ревизии, его отверстие закрывают дверцей. К тройнику крепится прямой участок, сверху которого устанавливается заслонка.
  5. Дальше система поднимается до высоты перекрытия. Крепление к стене выполняется через каждые 2 м.
  6. Монтаж внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.
  7. При наружном монтаже используется сэндвич-труба, горизонтальный участок от котла до дымохода не должен превышать 1 м. Проход через стену обустраивают из металлической гильзы большего диаметра, промежуток заполняют базальтовым волокном.
  8. Сборка начинается с тройника, имеющего отвод для конденсата и ревизии. Участки соединяются с заходом верхнего в нижний и закрепляются металлическими хомутами. Крепление к стене выполняется кронштейнами с интервалом в 1,5 м. Верхний срез закрывается дымником с защитным колпаком.

Сборка наружного или внутреннего дымовыводящего канала из нержавеющей стали выполняется по схеме, важно надежно фиксировать элементы, чтобы исключить протечку газа.

Видео

Последняя редакция: 11.05.2017 Автор: Олег Посольский

kryshasvoimirukami.ru

Делаем своими руками наружный дымоход » Сделай камин

Система обогрева в любом строении включает в себя два элемента. Это установка самого теплогенерирующего агрегата – котла, работающего на газе, жидком или твердом топливе, и системы, которая способствует отводу продуктов горения. Установка этих элементов требует пристального внимания. От работы системы в целом зависит подача тепла в доме и безопасность людей.

Общий вид наружного дымохода

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если неправильно смонтировать дымоход снаружи дома, это может привести к неприятным последствиям: обратная тяга системы отвода отработанных газов (попадание продуктов горения в помещение), от этого может возникнуть пожар и могут пострадать люди. Также может быть недостаточный обогрев. Если вы пришли к выводу, что вас вполне устроит наружный дымоход, есть возможность сделать его своими руками, не прибегая к посторонней помощи и сэкономить значительную сумму денег.

В настоящее время пользуются популярностью теплоизолированные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

  1. Хорошая тяга (способствует увеличению КПД тепловой установки).
  2. Скорое преодоление порога конденсатообразования.
  3. Минимальное отложение сажи на стенках.
  4. Долговечность конструкции.
  5. Наружный дымоход прост в обслуживании.
  6. Минимальный вес.
  7. Разрешена установка в деревянных домах.
  8. Отвечает нормам пожарной безопасности.

Сэндвич дымоход имеет три составляющие:

  • наружную трубу;
  • внутреннюю трубу;
  • слой теплоизоляции.

Существует три типа соединения таких систем:

  • фланцевое;
  • байонетное соединение;
  • тип соединения «мостик холода».

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Уделите этому особое внимание.

Элементы конструкции

Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

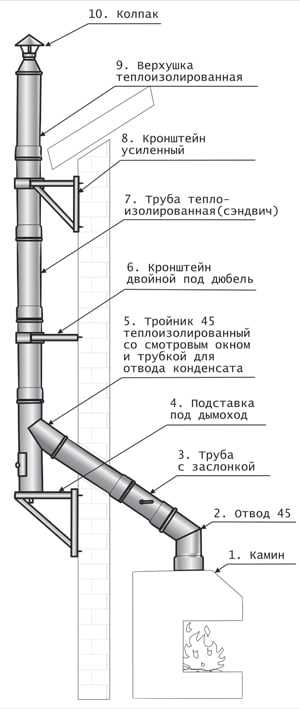

Комплектация наружного дымохода

  1. Любой агрегат для производства тепла – котел.
  2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.
  3. Заслонки
    , которые подлежат установке в отводах, трубах, тройниках и переходах.
  4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
  5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
  6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
  7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
  8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
  9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
  10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На стадии разработки системы дымохода следует учесть такие параметры, как размер сечения и высоту. Тяга усиливается при большей длине , чем труба выше, тем тяга сильнее. Однако сильно высокий дымоход создаст большое аэродинамическое сопротивление перемещающимся продуктам сгорания. Размещение труб дымовых четко регулируется СНиП 2.04.05-91. Важное значение имеет сечение дымохода. Как правило, его определяют: соотношение внутреннего диаметра дымохода к максимальным габаритам проема топки камина (высота/ширина) составит 10:1.

Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

Монтаж конструкции

Внешний дымоход (основная его часть) устанавливается снаружи строения, который соединен горизонтальной трубой через стену здания с тепловым агрегатом. После установки котла отопления его требуется соединить с трубой дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако надо соблюдать некоторые правила вывода дымохода через стену.

Крепление снаружи

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, вернее, от боровка вверх. Труба для отвода газов всегда одевается на предыдущую, это позволяет избежать проникновения влаги на утеплитель.

  • Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
  • В соединениях отходов, тройниках и трубах следует использовать хомуты.
  • На промежутке двух метров наружный дымоход должен жестко крепиться к стене кронштейнами специальными. Их следует применять и при крепеже тройников.
  • Горизонтальные участки трубы дымохода не допускаются свыше одного метра.
  • Избегайте контакта газовых труб с каналами дымохода и электрической проводкой.
  • При проходе трубы через горючую конструкцию применяйте противопожарные патрубки специальные.
  • Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции, у основания дымохода.

Установка

Когда все известно о конструкции и готов материал, можно приступать к основной работе.

  • Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (зависит от конструкции).
  • Стыкуем трубу с дымоходом необходимым переходным узлом.
  • Места стыка обрабатываем герметиком и устанавливаем хомуты.
  • Проход через стену осуществляем с применением специального проходного патрубка (в месте прохода стены стыковка запрещена).

Внимание: Все звенья трубы дымохода следует плотно, без зазоров вдвигать одно в другое, расстояние ввода должно составлять не меньше 0,5 сечения трубы (глубина посадки).

Вывод дымохода в стене

  • Делаем подготовку монтажа вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с крепежом для вертикальной трубы. Если применяем колено, следует создать условия для прочистки горизонтального промежутка соединения. При использовании тройника нижний вывод блокируется заглушкой, которая снимается или применяем тройник с ревизией. Как и к чему крепить дымоход, зависит от места его нахождения. К стене труба крепится стенными кронштейнами через каждые 2 метра. Если основная труба имеет большой вес, следует установить колено на опору. Часто случается, что невозможно произвести крепеж к стене по все длине конструкции, в этом случае применяют растяжки.
  • Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и к ним уже присоединяем тросы растяжек нужной длины. При этом трос для растяжек должен быть диаметром не менее 3 мм.
  • В местах крепежа растяжек устанавливаем рым-шпильки либо анкера (выбираем исходя от поверхности крепления).

Сборка наружной трубы

Следующим шагом будет подъем и крепеж всей конструкции вертикальной трубы. Есть возможность монтажа частями, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле, производят крепление всех частей хомутами, подготавливают крепеж для растяжек и кронштейнов.

  • Для облегчения этого процесса применяем шарнир.
  • Подбираем нужное колено для соединения и производим крепеж шарнира к краю наружной трубы, привариваем его.
  • Поднимаем готовый конец трубы по уровню места соединения и также прикрепляем шарнир к концу колена.
  • Производим подъем всей конструкции при помощи прикрепленных тросов и рогатины. Это следует делать в хорошую погоду, недопустимо выполнение при порывистом ветре.
  • Осуществляем крепление в доступных местах.
  • Для устойчивости закрепляем несильно растяжки.
  • Откручиваем гайки, которыми крепили шарнир. Срезаем болгаркой сами болты и выбиваем окончания.
  • Выбиваем шарнир и производим крепеж оставшихся болтов на стыке.
  • Производим полное натяжение растяжек. Производим регулировку натяжения винтами талрепов.

Монтаж подошел к концу. Производим крепеж места соединения и герметизацию стыка. После проводим утепление вертикальной трубы, делаем изоляцию (этим мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

sdelaikamin.ru

Как собрать одностенный дымоход? Практические советы и рекомендации.

Дымоходы в основном используются в сочетании с отопительной системой дома. Сборочный процесс дымохода в этой статье будет касаться исключительно металлических модификаций. К кирпичным дымоходам выдвигаются несколько другие требования. Важно понимать, что если будут нарушены правила в отношении монтажа дымохода из оцинкованной стали, это может в последующем привести к пожару.

На сайте http://kotlomaster.com/ Вы сможете приобрести дымоходы на наиболее выгодных условиях. Ниже будут представлены рекомендации, касающиеся монтажа подобных дымоходов. Настоятельно рекомендуется строго придерживаться их для снижения рисков нежелательных последствий.

Два способа монтажа

По сути, у подобных дымоходов существует всего два способа монтажа:

  • по конденсату;
  • по дыму.

Первый способ используется в том случае, если дымоход по каким-то причинам не располагает тройником для удаления конденсата. Существуют случаи, когда в тройнике в принципе нет никакой необходимости.

Сборка по дыму используется в тех случаях, когда тройник в дымоходе используется для своевременного и эффективного отвода скапливающегося конденсата. По дыму выполняется монтаж до тройника. Далее выполняется монтаж по конденсату.

Установка дымохода по конденсату выполняется следующим образом. При сборке Вы можете заметить, что у деталей есть две стороны – раструб (+) и ровная сторона (-). В случае с монтажом по конденсату следующая часть устанавливается в раструб предыдущей.

При монтаже дымохода по дыму действовать необходимо ровно наоборот.

Монтаж толстостенных дымоходов

Напомним, что помимо одностенных дымоходов существуют и толстостенные. Они состоят из двух слоёв нержавеющей стали, между которыми заключён утеплитель. Однако, и в отношении этих дымоходов действуют ровно те же правила (описанные выше).

Категорически запрещается допускать следующие ошибки во время монтажа:

  • защитная плёнка не удалена;
  • монтаж дымохода по дыму осуществляется без тройника для отвода конденсата;
  • сборка частей дымохода выполняется некорректно.

Следуя вышеозначенным правилам, Вы гарантированно сможете самостоятельно собрать дымоход. Причём выполняемая сборка окажется технически верной и надёжной. Напомним, что при прохождении дымохода сквозь перекрытие, его поверхность должна быть отделена при помощи толстого слоя негорючего утеплителя.

В видео демонстрируется принцип сборки одностенного дымохода:
