Схема подключения светодиодов на 5 и 12 вольт

Светодиоды широко используются для устройства освещения и индикации из-за своей надежности и экономичности. Имеют достаточно высокий коэффициент полезного действия, безопасны и долговечны по сравнению с обычными лампами накаливания.

Чтобы светодиод светился

Через него необходимо пропустить электрический ток в направлении одной стороны – от анода к катоду. При этом его невозможно подключить напрямую к источнику питания, поскольку он немедленно сгорит. Чтобы обеспечить нормальную работу, необходим ограничитель, которым служит резистор, устанавливаемый в цепь последовательно со светодиодом.

По цветам светодиоды разделяются на красный, желтый, зеленый, голубой, фиолетовый, белый. Цвет можно определить, лишь включив его, поскольку почти все они изготовлены из прозрачного бесцветного пластика.

Кроме того их также различают по номинальному току потребления. В основном, широкое распространение получили изделия с потребляемым током 10 и 20 миллиампер.

Идеальный источник питания для светодиодов – блок питания компьютера. При использовании в качестве обычного освещения применяются разъемы, на выходе у которых 5 или 12 вольт. Когда они используются в качестве светомузыки, то они подключаются через LPT-порт компьютера.

Рассмотрим различные варианты схем подключения светодиодов

При питании номинальным током 5 вольт в цепь включается резистор с сопротивлением 100-200 Ом.

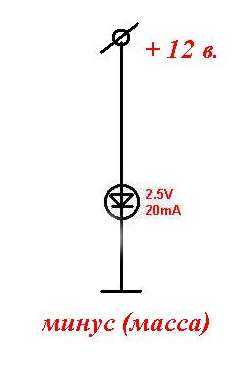

Светодиоды на 12 вольт при подключении питания в цепь, последовательно с ними включается ограничительный резистор с сопротивлением 400-900 Ом.

При подключении на 5 вольт для двух светодиодов, в цепь последовательно включают ограничительный резистор сопротивлением до 100 Ом. В отдельных случаях наблюдается тусклое их свечение даже без использования резистора.

При подключении питания током на 12 вольт для двух светодиодов подключенных в цепь последовательно включается резистор сопротивлением 250-600 Ом.

При использовании источника питания номинальным током 12 вольт для трех светодиодов в цепи применяется резистор 100-250 Ом.

При такой схеме подключения отдельные модели будут тускло светиться даже без использования резистора.

Кроме последовательного подключения в отдельных случаях применяется параллельное их подключение. В этом случае аноды и катоды у них сходятся в две отдельные точки или в два пучка. Такие схемы отличаются низкой экономичностью и небезопасны в эксплуатации.

Параллельное подключение должно осуществляться с применением светодиодов с одинаковыми параметрами, при этом разброс характеристик должен быть минимальным. Расчет сопротивления ограничительного резистора должен быть произведен с достаточно высокой точностью. При перегорании даже одного светодиода – другие сгорают поочередно в течение нескольких минут.

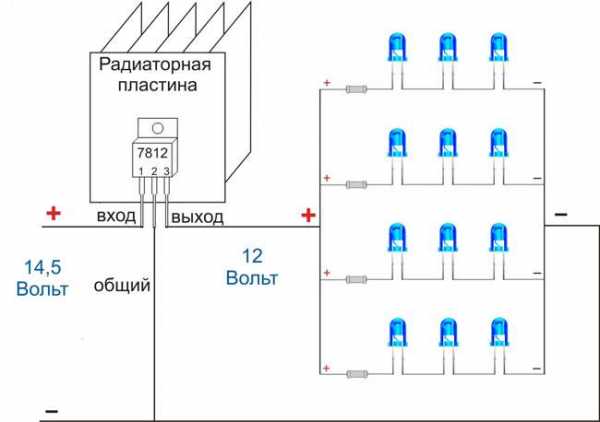

Чаще всего для параллельного подключения используется следующая схема:

При такой схеме используются выпрямительные диоды различных марок, что исключает возможность их выгорания. На диодах происходит падение напряжения и до светодиодов доходит напряжение менее 5 вольт. Такая схема обычно используется для круглосуточного освещения помещения.

При подключении к LPT-порту в цепь последовательно включается резистор сопротивлением до 100 Ом. При приведении порта LPT в режим ЕРР резистор может и не устанавливаться.

electric-220.ru

Подключение светодиода к питанию 5 и 12 Вольт: схемы с описанием

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

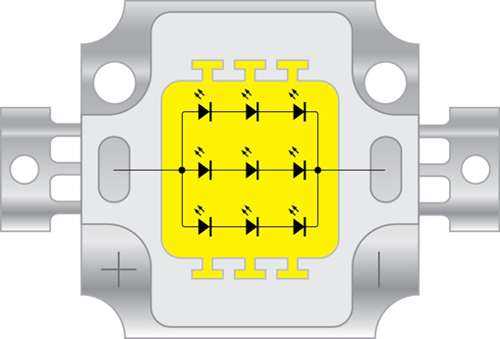

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

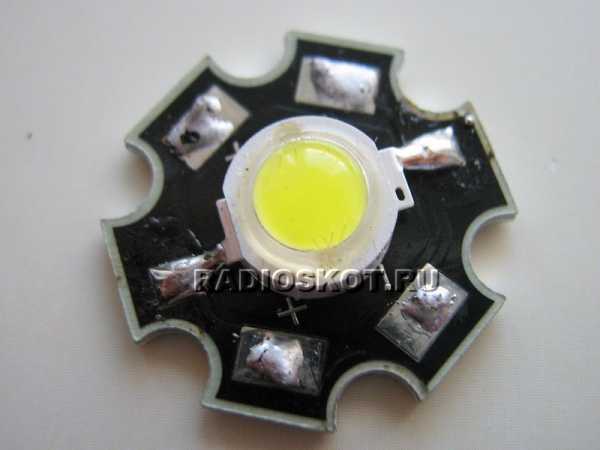

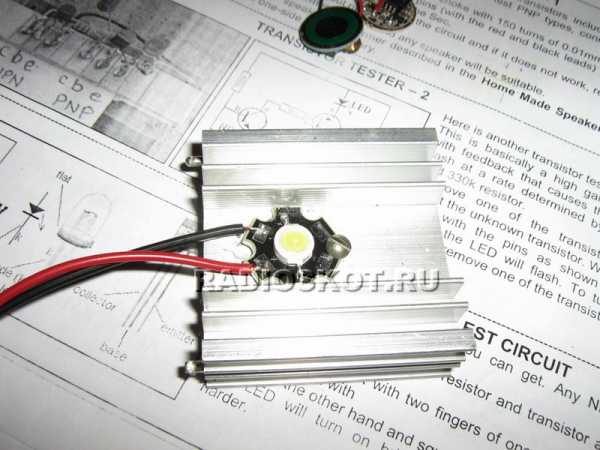

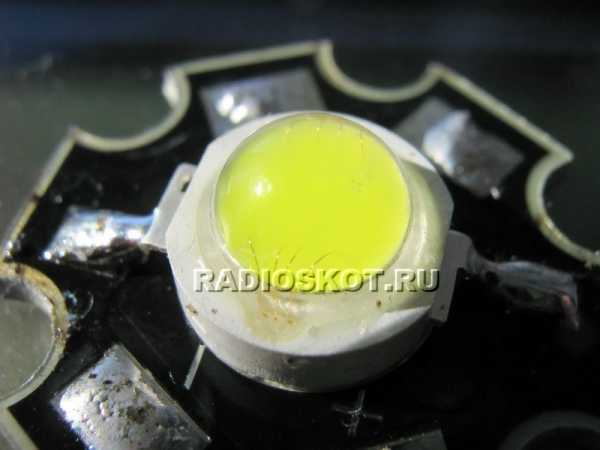

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

R=(Uпит – Uраб)/Iраб.

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

P=I2*R.

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

R=(Uпит – nUраб)/Iраб.

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

Итоги

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.



ledno.ru

Правильная схема подключения светодиодов: последовательно или параллельно

Самое правильное подключение нескольких светодиодов - последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя - быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток - это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

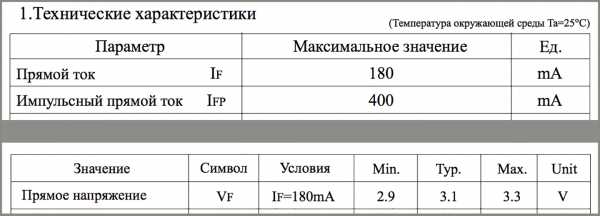

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно - 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс - от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Источник тока (или генератор тока) - источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожгете его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

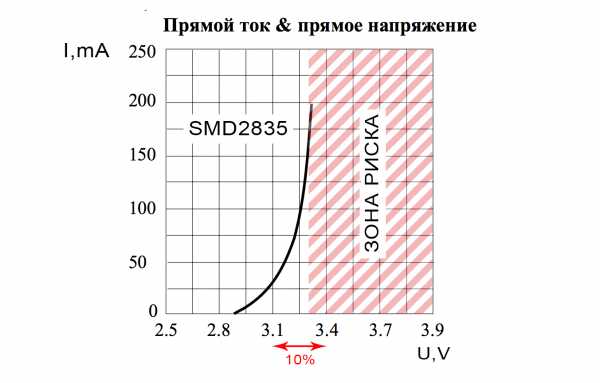

Вот прекрасная иллюстрация к вышесказанному:

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи - почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

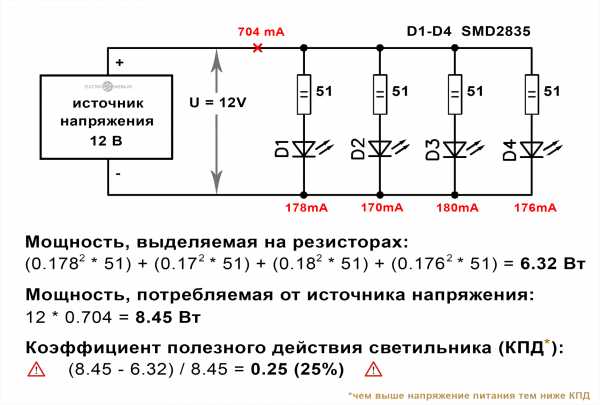

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

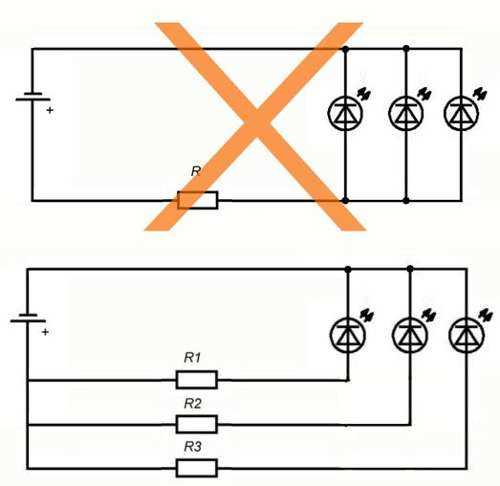

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит ILED
5 мА 10 мА 20 мА 30 мА 50 мА 70 мА 100 мА 200 мА 300 мА
5 вольт 340 Ом 170 Ом 85 Ом 57 Ом 34 Ом 24 Ом 17 Ом 8.5 Ом 5.7 Ом
12 вольт 1.74 кОм 870 Ом 435 Ом 290 Ом 174 Ом 124 Ом 87 Ом 43 Ом 29 Ом
24 вольта 4.14 кОм 2.07 кОм 1.06 кОм 690 Ом 414 Ом 296 Ом 207 Ом 103 Ом 69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ - конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

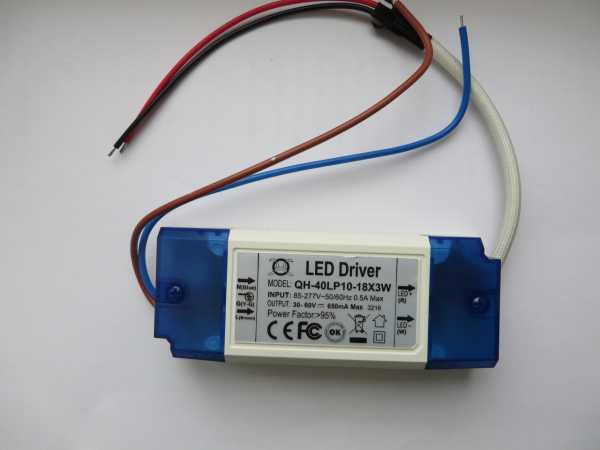

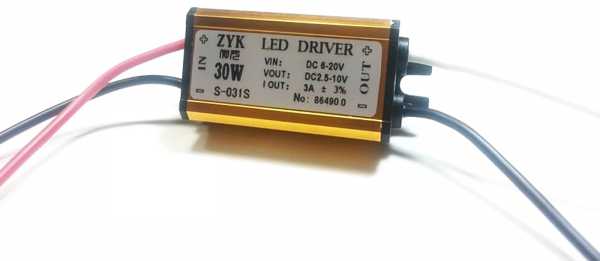

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64...106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток - это от него уже не зависит.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) - либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

  1. выходной ток;
  2. максимальное выходное напряжение;
  3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов - это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов - 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3...4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

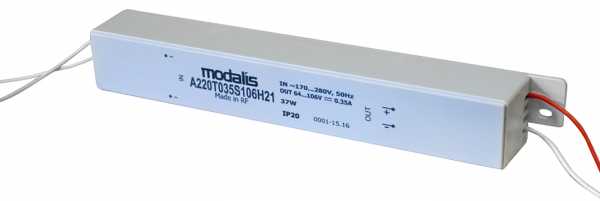

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

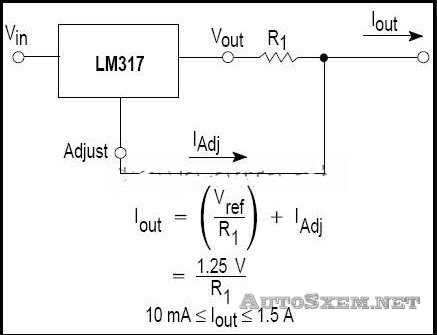

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

electro-shema.ru

Как подключить светодиод параллельно, последовательно: схемы, описания, нюансы

Светодиоды (они же led) на протяжении многих лет активно применяются как в производстве телевизоров, так и в качестве основного освещения дома или квартиры, однако вопрос о том, как правильно выполнить подключение светодиодов актуален и по сей день.

На сегодняшний день их существует огромное количество, различной мощности (сверхяркие Пиранья), работающих от постоянного напряжения, которые можно подключать тремя способами:

  1. Параллельно.
  2. Последовательно.
  3. Комбинированно.

Также существуют специально разработанные схемы, позволяющие подключить светодиод к стационарной бытовой сети 220В. Давайте рассмотрим более детально все варианты подключения led, их преимущества и недостатки, а также как это выполнить своими руками.

Основные принципы подключения

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока. Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток.

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

Как определить полярность?

Для решения вопроса существует всего 3 способа:

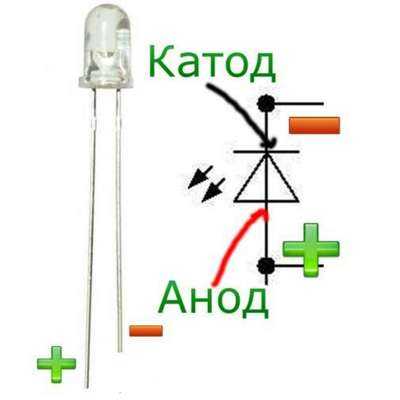

  1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.

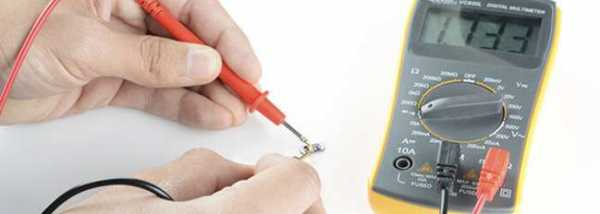

  2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
  3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

С полярностью разобрались, теперь нам нужно определиться с тем, как подключить LED к сети. Для тех, кто не понял, читайте подробную и интересную статью определения полярности у светодиода. В ней мы собрали все возможные способы проверки, и даже при помощи батарейки.

Способы подключения

Условно, подключение происходит по 2 способам:

  1. К стационарной сети промышленной частоты (50Гц) напряжением 220В;
  2. К сети с безопасным напряжением величиной 12В.

Если необходимо подключить несколько led к одному источнику питания, тогда нужно выбрать последовательное или параллельное подключение.

Рассмотрим каждый из вышеприведенных примеров по отдельности.

Подключение светодиодов к напряжению 220В

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

Схема практически не применяется, поскольку в ней возникают очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективную схему подключения к 220 В:

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

Сопротивление R1 номиналом 240 кОм, разряжает конденсатор при выключенной сети, а во время работы схемы не играет никакой роли.

Но это упрощенная модель для подключения LED, в большинстве светодиодных ламп уже встроенный драйвер (схема), который преобразует переменное напряжение 220В в постоянное с величиной 5-24В для их надежной работы. Схему драйвера Вы можете видеть на следующем фото:

Подключение светодиодов к сети 12В

12 вольт – это безопасное напряжение, которое применяется в особо опасных помещениях. Именно к таким и относятся ванные комнаты, бани, смотровые ямы, подземные сооружения и другие помещения.

Для подключения к источнику постоянного напряжения номиналом 12В, аналогично, подключению к сетям 220В необходимо гасящее сопротивление. В противном случае, если подключить его напрямую к источнику, из-за большего проходящего тока светодиод мгновенно сгорит.

Номинал этого сопротивления и его мощность рассчитываются по тем же формулам:

В отличии от цепей 220В, для подключения одного светодиода к сети 12В нам потребуется сопротивление со следующими характеристиками:

  • R = 1,3 кОм;
  • P = 0,125Вт.

Еще одним достоинством напряжения 12В, является то, что в большинстве случаев оно уже выпрямленное (постоянное), что значительно упрощает схему подключения. Рекомендуется дополнительно монтировать стабилизатор напряжения типа КРЭН или аналога.

Как мы уже знаем, светоизлучающий диод можно подключить как к цепям 12В, так и к цепям 220В, однако существует и несколько вариаций их соединения между собой:

  • Последовательное.
  • Параллельное.

Последовательное подключение

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Падение напряжения – это уровень напряжения, которое светоизлучающий диод преобразует в световую энергию (свечение).

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

Недостатки последовательного подключения
  1. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
  2. Для питания большого количества led нужен источник с высоким напряжением.

Параллельное подключение

В данной ситуации все происходит наоборот. На каждом светодиоде уровень напряжения одинаковый, а сила тока состоит из суммы токов, проходящих через них.



Следуя из вышесказанного делаем вывод, если у нас есть источник в 12В и 10 светодиодов, блок питания должен выдерживать нагрузку в 0,2А (10*0,002).

Исходя из вышеупомянутых расчетов — для параллельного подключения потребуется токоограничивающий резистор с номиналом 2,4 Ом (12*0,2).

Это глубокое заблуждение!!! Почему? Ответ Вы найдете ниже

Характеристики каждого светодиода даже одной серии и партии всегда разные. Если другими словами: чтобы засветился один, необходимо пропустить через него ток с номиналом 20 мА, а для другого этот номинал может составлять уже 25 мА.

Таким образом, если в схеме установить только одно сопротивление, номинал которого был рассчитан ранее, через светодиоды будет проходить разный ток, что вызовет перегрев и выход из строя светодиодов, рассчитанных на номинал в 18мА, а более мощные будут светить всего на 70% от номинала.

Исходя из вышесказанного, стоит понимать, что при параллельном подключении, необходимо устанавливать отдельное сопротивление для каждого.

Недостатки параллельного подключения:
  1. Большое количество элементов;
  2. При выходе одного диода из строя увеличивается нагрузка на остальные.

Смешанное подключение

Подобный способ подключения является самым оптимальным. По такому принципу собраны все светодиодные ленты. Он подразумевает комбинацию параллельного и последовательного подключения. Как он выполняется можно увидеть на фото:

Схема подразумевает включение параллельно не отдельных светодиодов, а последовательных цепочек из них. В результате этого даже при выходе из строя одной или нескольких цепочек, светодиодная гирлянда или лента будут по-прежнему одинаково светить.

Мы рассмотрели основные способы подключения простых светодиодов. Теперь разберем методы соединения мощных светодиодов, и с какими проблемами можно столкнуться при неправильном подключении.

Как подключить мощный светодиод?

Для работоспособности мощных светоизлучающих диодов, так же, как и простых нам потребуется источник питания. Однако в отличии от предыдущего варианта, он должен быть на порядок мощней.

Чтобы засветить мощный светодиод номиналом 1W, источник питания должен выдерживать не менее 350 мА нагрузки. Если номинал 5W, то источник питания постоянного тока должен выдержать нагрузку тока не менее 1,4А.

Для корректной работы мощного светодиода обязательно необходимо использовать интегральный стабилизатор напряжения типа LM, который защищает его от скачков напряжения.

Если необходимо подключить не один, а несколько мощных LED, рекомендуем ознакомиться с правилами последовательного и параллельного подключения, которые были описаны выше.

Ошибки при подключении

  1. Прямое подключение к источнику питания. В данном случае светодиод моментально сгорит, поскольку отсутствует ограничивающий ток резистор.
  2. Параллельное подключение через один резистор. Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный.
  3. Последовательное подключение с различным током потребления. При такой схеме подключения есть 2 варианта: либо просто одни будут светить тусклее других, либо те, что рассчитаны на меньший ток – сгорят.
  4. Неправильно подобранный ограничивающий резистор. При неправильно подобранном сопротивлении через светодиоды будет проходить большой ток, в результате чего, они будут перегреваться и со временем перегорят. При большом сопротивлении они будут светить не в полную силу.
  5. Подключение к сети переменного напряжения номиналом 220В без диода или других компонентов защиты. Если при подключении с сети 220В, если не установить дополнительный диод, то на светодиоде возникнет амплитудное значение напряжения в 315В, которое моментально выведет его из строя.

Видео

Ошибки подключения могут повлечь за собой неприятные последствия, от банальной поломки светодиодов, до нанесения себе повреждений. Поэтому, настоятельно рекомендуем посмотреть видео, где разбирают часто встречающиеся ошибки.

Заключение

Прочитав статью можно сделать вывод, что все светодиоды, вне зависимости от рабочего напряжения, всегда подключаются параллельно или последовательно — школьный курс физики. Еще стоит помнить, что никакой светодиод не подключается напрямую в сеть 220В, всегда нужно использовать защитные элементы в схеме подключения. Тип применяемых защитных элементов зависит от вида подключаемого светоизлучающего диода.



ledno.ru

Схема подключения светодиода

Введение

Использование светодиодов для освещения и индикации — это надежное и экономичное решение. Светодиоды имеют очень высокий КПД, надежны, экономичны, безопасны, долговечны в сравнении с лампами накаливания и люминесцентными лампами. В данной статье рассматриваются способы включения светодиодов. Описываются способы питания светодиода от компьютера.

Что такое светодиод и как он работает

Светодиод — это, во-первых, диод. И точно так же как у обычного диода, у светодиода есть два вывода (контакта питания): анод (плюс) и катод (минус). Это связано с тем, что светодиод является полупроводником, то есть, проводит электрический ток только в одну сторону (от анода к катоду), и не проводит в обратную (от катода к аноду).

Итак, для того, чтобы светодиод засветился, надо пропускать через него электрический ток в направлении от анода к катоду. Для этого следует подать на его анод положительное, а на катод — отрицательное напряжение.

Тут и начинается самое неприятное. Оказывается, что светодиод нельзя подключать к источнику питания напрямую, поскольку это приводит к немедленному сгоранию светодиода. Причина сего поведения кроется в следующем. Выражаясь простым бытовым языком, светодиод является очень жадной и неразумной личностью: получив неограниченное питание он начинает потреблять такую мощность, которую физически не способен выдержать.

Как мы все уже догадались, для нормальной работы светодиоду нужен строгий ограничитель. Именно с этой целью последовательно со светодиодом устанавливают резистор, который служит надежным ограничителем тока и мощности. Этот резистор называют ограничительным.

Какие бывают светодиоды

Во-первых, светодиоды можно разделить по цветам: красный, желтый, зеленый, голубой, фиолетовый, белый. Большинство современных светодиодов выполнено из бесцветного прозрачного пластика, поэтому невозможно определить цвет светодиода не включив его.

Во-вторых, светодиоды можно разделить по номинальному току потребления. Широко распространены модели с током потребления 10 миллиампер (мА) и 20 мА. Следует помнить, что светодиод не в состоянии контролировать потребляемый ток. Именно поэтому мы вынуждены использовать ограничительные резисторы.

В-третьих, светодиоды можно разделить по такому параметру, как падение напряжения в открытом состоянии при номинальном токе. Несмотря на то, что про этот параметр нередко забывают — его влияние весьма и весьма значительно. Благодаря этому параметру иногда можно избавиться от ограничительного резистора.

Светодиод(ы) можно подключить к компьютеру разными способами.

Для подключения светодиодов в качестве простого освещения удобно использовать разъемы блока питания, выдающие 5 и 12 вольт. Для подключения светодиодов в качестве светомузыки удобно использовать LPT порт компьютера.

Подключение светодиодов к блоку питания

Блок питания компьютера — это замечательный источник питания для светодиода или линейки из светодиодов, поскольку он вырабатывает стабилизированное напряжение +5 вольт (В) и +12 В.

Итак, разъем имеет четыре контакта, к которым подходят четыре же провода: два из них черные — это «ноль», один красный выдает напряжение +5 вольт, и один желтый выдает +12 вольт.

Рассмотрим схему подключения одного светодиода.

При питании от 5 В последовательно со светодиодом необходимо включить ограничительный резистор номиналом от 100 до 200 Ом.
При питании от 12 В последовательно со светодиодом требуется включить ограничительный резистор номиналом от 400 до 900 Ом.

Рассмотрим схему подключения двух светодиодов.

При питании двух светодиодов от 5 вольт, в схему надо включить резистор до 100 Ом. Некоторые светодиоды в такой схеме будут светиться слишком тускло (даже без резистора).
При питании двух светодиодов от 12 В, в схему надо включить резистор от 250 до 600 Ом.



Рассмотрим схему подключения трех и четырех светодиодов.

При питании трех светодиодов от 12 В, следует использовать резистор номиналом от 100 до 250 Ом.
Некоторые светодиоды в такой схеме включения будут светиться слишком тускло (даже без резистора).

Универсальный принцип расчета ограничительного резистора описан в статье «Методика расчета питания светодиода».

Выше приведены схемы последовательного включения светодиодов. Существуют также способы параллельного включения светодиодов. Обратите внимание, что под параллельным включением подразумевается схема в которой, когда аноды и катоды всех светодиодов непосредственно сходятся в две точки (два пучка).

Такие схемы, как правило, не экономичны и небезопасны, как для блока питания, так и для светодиодов. Кроме того, схемы параллельного включения более сложны в расчетах, требовательны к источнику питания, поэтому мы будем пользоваться ими только в особых случаях. Просто посмотрим как выглядит такая схема.

При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные могут выгореть по очереди друг за другом в считанные минуты.

Рекомендую никогда не использовать эту схему включения светодиодов. Но если все же условия требуют параллельного включения то советую использовать следующий вариант.

Такая схема параллельного включения светодиодов практически избавлена от опасности последовательного выгорания светодиодов. В данном случае вместо ограничиельного резистора включено несколько обычных выпрямительных диодов разных марок (НЕ светодиодов).

Благодаря падению напряжения на этих диодах, до светодиодов доходит напряжение уже не 5 Вольт, а значительно меньше. Ограничительные диоды подбираются так, чтобы до светодиодов доходило напряжение равное их падению напряжения в открытом состоянии.

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры.

Подключение светодиодов к LPT порту

При питании светодиода от LPT порта необходимо последовательно со светодиодом можно включить резистор номиналом до 100 Ом. В большинстве случаев, при питании светодиода от LPT порта резистор бывает не нужен. LPT порт предварительно должен быть переведен в режим EPP. Подробное описание способа подключения светодиодов к LPT порту содержится в статье «LPT порт и 12 светодиодов».



Универсальный принцип расчета ограничительного резистора описан в статье «Универсальная методика рассчета питания светодиодов».

mavius.mavjuz.com

BMW 3 series зеленый Веталик об 1.6 › Бортжурнал › Как подключать светодиоды

Многие автовладельцы хотели бы заменить простые лампочки на светодиоды, их освещение это; -первое- очень низкий ток потребления, второе- надежность и долговечность, третье- более высокая светоотдача по сравнению с простой лампочкой и четвертое отсутствие нагрева. Если вы вдруг забыли выключить габариты, а утром пришли в гараж и были приятно удивлены, что аккумулятор на разряжен.

Как подключать светодиоды
Эта статья расскажет вам как самостоятельно заменить автомобильные лампочки на светодиоды и избежать ошибок. Хочу сказать- не пытайтесь сразу выкидывать лампочки и сувать на их место светодиоды, ничего хорошего из этого не выйдет…

Будьте внимательны и аккуратны, ремонт электрооборудования в результате ваших неправильных действий – штука не очень приятная. Это касается не только светодиодов, но и других, любых действий с электропроводкой автомобиля. Но, тем не менее, ничего сложного в подобной замене нет, любой человек способен произвести ее самостоятельно, прочитав данную статью.

Основы, которые нам нужно усвоить:

Первое — Напряжение в сети автомобиля обычно это 12 — 13,5 Вольт при заглушенном движке и 13 — 14,5 В при
заведенном двигателе.

Второе — Напряжение питания обычного светодиода – 3,5 вольта. В зависимости от цвета и маркировки — это значение может быть таким — для красных и желтых светодиодов — 2 — 2,5 вольта.; для зеленых, синих, белых — 3-3,8 вольт. Ток маломощного светодиода – 20 мА, а мощного достигает до 350 мА. (Но это очень мало)

Третье — Не все светодиоды, если сравнивать с лампочками, освещают пространство вокруг себя. Это нужно учитывать к примеру, когда меняешь индикаторные лампы, к примеру, в приборной панели. Когда покупаете светодиод нужно обратить внимание на тип линзы или просто спросить у продавца (если конечно он в этом сам разбирается). Узконаправленные светодиоды, практически все, имеют на конце маленькую увеличительную линзу. Мой совет, купите разных светодиодов и проверьте сами какие вам больше подойдут.

Четвертое — У светодиода, есть плюс и минус, как и у аккумулятора. Минус у него это- катод, плюс — анод, вот как выглядят на схемах :
Если вы правильно поняли, то просто взять и воткнуть в бортовую сеть, значит просто сжечь его. Хотите в этом убедиться ? Попробуйте подключить любой светодиод напрямую к аккумулятору. Он красиво вспыхнет, задымится и сгорит. Зато будете иметь представление, как это происходит.

Подключаем светодиоды

Первое — В продаже, на сегодняшний день, есть светодиодные панельки, они ещё называются кластерами, вот эти кластеры рассчитаны на 12 вольт. Их можно сразу взять и подключить к бортовой сети автомобиля и радоваться как они красиво горят. Но есть одно «но»– при изменении оборотов двигателя, соответственно будет и меняться их яркость.

Не очень заметно конечно, но видно… К тому же, нормально они светят только при напряжении 12,5 вольт,
и если у вас низкое напряжение в сети авто, кластеры будут гореть тускло. Состав кластера это — цепочка светодиодов и резисторов. На каждые 3 светодиода — один резистор, который нужен для гашения лишнего
напряжения.

Светодиодные ленты, по принципу, устроены практически также, и если вам надо, к примеру отрезать какой-то кусок, небольшого размера, посмотрите на ленту, там вы увидите те места, где ее можно отрезать. Обычно это 3 светодиода и 1 резистор, и можно резать…

Второе — Можно самому сделать цепочку из последовательно соединенных между собой кластеров и два вывода к питанию Но любые светодиоды можно высчитать…К примеры если они для 12-14 вольт, то нам понадобится 3 светодиода. В сумме они дадут 3,5х3=10,5 вольт. Последовательное соединение– это когда плюс первого светодиода соединяется с минусом следующего диода и так далее…

Но, их пока подключать еще нельзя, нужно также последовательно включить в цепочку гасящий резистор — номиналом 100-150 Ом, и мощностью 0,5 Вт. Резисторы можно приобрести в любом магазине радиодеталей.

Но данный способ имеет недостаток, о котором мы говорили выше — это изменение свечения при смене оборотов двигателя. Но этим способом можно пользоваться…Если вам надо поставить больше 3 диодов(в цепочке), то тут уже придеться соединять паралельно.

Параллельно — это значит соединять несколько цепочек (3 диода+резистор—одна цепочка), плюс цепочки надо соединять обязательно с плюсом следующей цепочки, и также минус к минусу. Номинал резистора, можно высчитать по закону Ома. Если вы не дружите с Омом то, можно применить такое правило: если включаете один светодиод — то резистор надо 500 Ом, если 2, то 300 Ом, 3 светодиода — 150 Ом. Но лучше всё же почитайте закон Ома, чтобы не наделать ошибок.

Теперь немного по-подробней. Вам понадобятся :
Как подключать светодиодыПервое — Прибор-измеритель или просто сказать»Мультиметр». Можно купить практически везде… Только не надо покупать самый дорогой, чем проще тем вам будет понятней. Им можно будет произвести все нужные измерения, но сначало, конечно надо немного изучить по инструкции как им пользоваться.
Второе — Немного о Законе Ома для электрической цепи, то есть для вашего
светодиода и резистора, будет такая формула R=U/I . Где R — это сопротивление резистора, U — напряжение, которое нам надо погасить, и I — это ток в цепи. То есть, объесняю, для того чтобы получить сопротивление гасящего резистора, надо взять и разделить напряжение, на ток, который нужно получить.

Рассмотрим пример. Допустим у нас есть белый светодиод и его надо подключить к авто… Напряжение питания данного светодиода 3,5 вольт, ток — 20 мА.

Первое — Что нужно сделать это измерить напряжение в том месте, где мы его собираемся устанавливать. Само напряжение в разных частях автомобиля (на разных разъёмах)может быть разным…
Итак включаем прибор в режим измерения напряжения и производим замер.
Допустим у нас вышло 13 вольт.

Второе — Вычитаем из 13 вольт напряжение светодиода (3,5 вольт). И получаем 9,5 вольт. Ток в нашу формулу надо подставлять в амперах, в одном ампере 1000 миллиампер, то есть 20 мА это 0,02 Ампера. Также по
формуле вычисляем сопротивление : 9,5/0,02=475 Ом.

Для того чтобы наш резистор не грелся, надо вычислить его мощность. Для этого нам нужно умножить напряжение, которое гасит резистор — 9,5 в, на ток, который проходит через него — 0,02 ам. 9,5 умножаем на 0,02= 0,19 ватт. Конечно берём чуть с запасом — то есть 0,5-1 ватт.

Чтобы померить ток в цепи. Надо включить наш «мультиметр» в режиме измерения тока в разрыв между резистором и светодиодом (то есть соединять надо последовательно). Для этого надо установить диск переключения на мультиметре на »10А», и воткнуть красный щуп в гнездо с надписью «10А». Он должен нам показать 20 миллиампер или немного меньше. У резисторов и светодиодов есть небольшой разброс параметров, поэтому ток может немного отличаться.

Чем больше будет ток, тем ярче будет светить наш светодиод, но это может сказаться на сроке его службы. Поэтому для обычных светодиодов не нужно устанавливать ток выше 20 микроампер, среднее значение — 18мА.

Вот так теперь вы узнали, из вышеописанного, как можно подключить любое количество светодиодов в любом месте автомобиля. Нужно только знать напряжение и ток, и далее следовать формуле.Ещё к дополнению, можно подключать параллельно светодиоду простой диод, практически любого типа, он избавит нас от напряжения обратной полярности. Подключать надо катод диода к аноду светодиода.

Дальше- мы узнаем как подсоеденить светодиоды, чтобы обороты двигателя не влияли на их яркость…
Конечно самым правильным будет включить светодиоды через стабилизатор. Стабилизатор служит для стабилизирования напряжения и ограничивания тока, таким образом, можно подсоединить хоть киловольт, а светодиод всё равно будет светить нормально.

Для стабилизации тока используются приборы, их называют драйверами. Вот самый простой драйвер — схема на микросхеме-стабилизаторе LM317. Главное достоинство этой микросхемы — её очень трудно спалить.

Нам потребуется микросхема и трехвыводной стабилизатор напряжения.

Слишком подробно не буду писать, итак нам надо переменный резистор 0,5 кОм. Дальше надо припаять средний вывод резистора к любому крайнему. Включаем свой мультиметр, ставим в режим измерения сопротивления. Потом подключаем к проводам резистора, который паяли, и замеряем сопротивление . Вращением резистора надо добиться, чтобы он нам показал 500 Ом (или около того). Это надо для того, чтобы не спалить светодиод при слишком маленьком сопротивлении резистора. Дальше собираем и паяем цепь, ещё раз всё проверяем и подключаем.

Прибор включаем в режим измерения тока. Начинаем вращать переменный резистор и добиваемся показаний в 20 мА. Потом отключаем цепь и замеряем сопротивление резистора и впаиваем вместо него обычный резистор с таким же сопротивлением. Вот и все ваш первый в жизни драйвер собран.

Он у нас имеет ограничение по максимальному току в пределах 1-1,5 А, Если будете включать много светодиодов, то тогда, берите резистор большей мощности.

Если в процессе работы микросхема становится горячей — то нужно сделать для нее теплоотвод или радиатор. Ещё один нюанс наша — корпус автомобиля это «минус» аккумулятора, а подложка нашей микросхемы (корпус) — со своей второй ножкой. Поэтому нельзя крепить ее на кузов, то есть массы без прокладки.

Сама микросхема устроена так, что она снижает напряжение, которое подается на светодиод, на 2-3 вольта.
Поэтому выходное напряжение у этого драйвера будет 11-12 вольт. Но его главный плюс он легок в сборке.

www.drive2.ru

СВЕТОДИОД 5 ВТ

   Наконец пришёл долгожданный заказ китайской светодиодной продукции, и я могу провести серию экспериментов с различными LED приборами. Сегодня мы рассмотрим мощный светодиод на 5 вт. Модель не была точно указана, прото написано 5W LED Emitter on Star. Цена на момент покупки составляла 4 доллара.


   Первое, что обращает на себя внимание - это нестандартное напряжение питания. Даже более мощные Cree питаются обычными для светодиода тремя вольтами. Здесь же среднее напряжение составляет 6 вольт. Хорошо это или плохо? Думаю хорошо. Ведь данный светодиод идеально подходит для подключения его к 6В аккумулятору мотоцикла или если соединить последовательно два таких светодиода - к 12В бортсети авто.


   Конечно потребуется и токоограничительный резистор, но его сопротивление будет всего несколько Ом при мощности 1 ватт. А представьте сколько бы пришлось гасить лишнего напряжения для 3-х вольтовых мощных светодиодов!

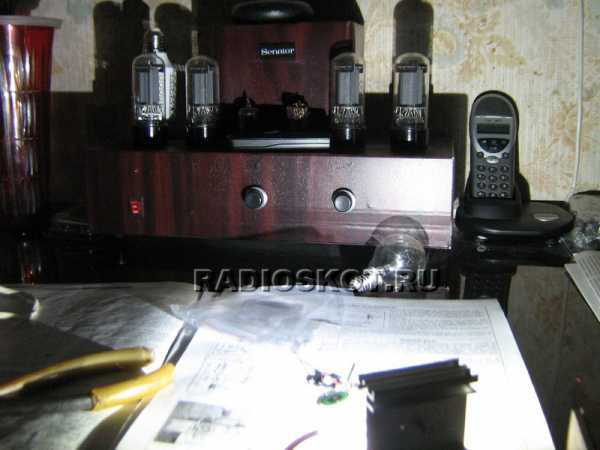

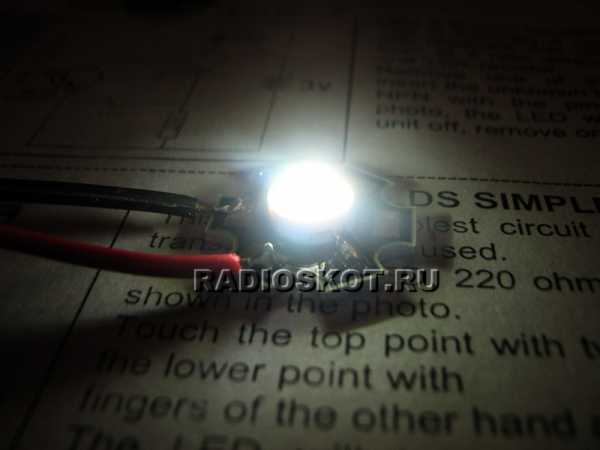

   Ещё одна интересная особенность: он способен давать яркий свет уже при токе пару миллиампер. Проводил визуальное сравнение данного светодиода с обычным 5-ти миллиметровым - выигрыш очевиден. На следующих двух фото показана яркость обычного и нового LED прибора при одинаковом токе.

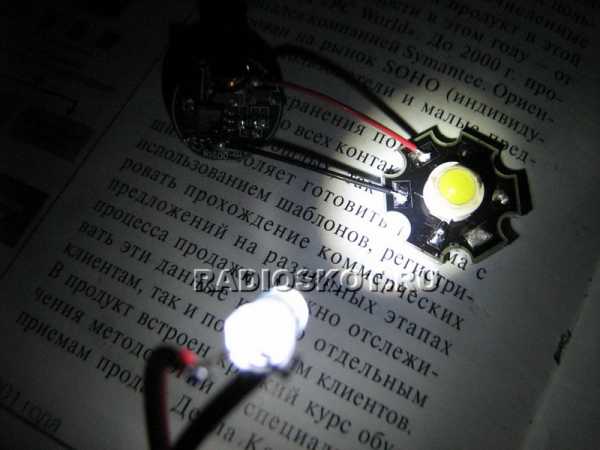

   Это говорит о том, что КПД нового LED прибора значительно выше, и на единицу потребляемой мощности такой светодиод даёт бОльшую яркость света.

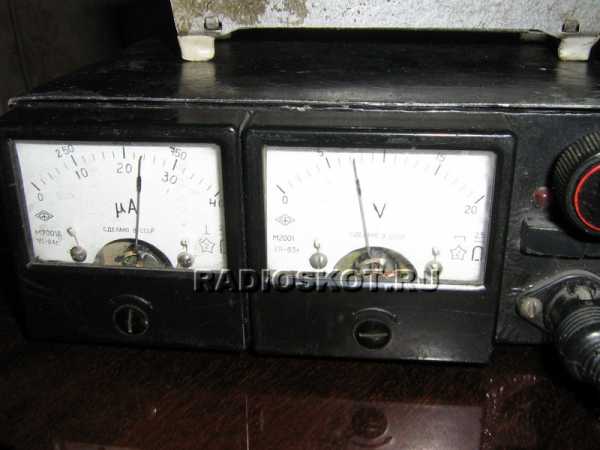

   А в каких пределах можно изменять питающее напряжение этого светодиода 5 вт? Снимем и занесём в таблицу вольт-амперную характеристику.


   Таблица зависимости тока от напряжения светодиода:
 Напряжение питания
4,8В
5,1В
5,5В
5,6В
5,8В
6,4В
  Ток светодиода
1ма
10ма
50ма
100мА
200мА
500мА

   В общем очень интересная картина. Мы привыкли, что для светодиодов отклонение всего в пару десятых долей вольта не допустимо. Но у этой модели возможно изменение входного питающего напряжения почти два вольта! Значит отпадает необходимость в специальных дорогостоящих преобразователях - стабилизаторах тока источника питания. Хватит и простого резистора.

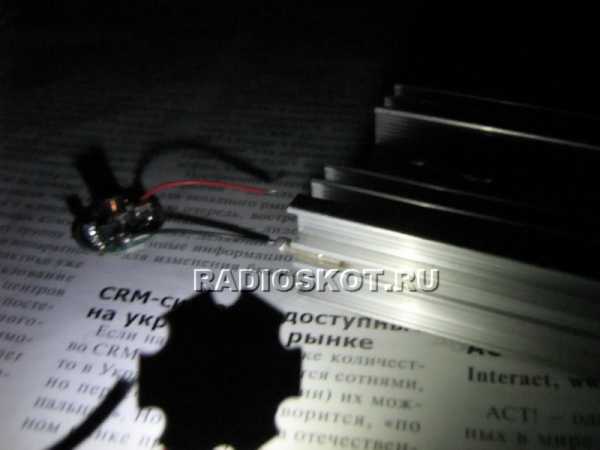

   Несмотря на то, что светодиод предназначен для установки на радиатор охлаждения (всё-таки 5 ватт), до мощности пол ватта нагрев незначителен. Но если из этого LED прибора надо выжать все 5 вт - всё-же прикрутите к нему толстую пластину алюминия где-то со спичечный коробок.


   Представляется интересным использовать данный 5-ти ваттный светодиод в мощном фонарике с шестивольтовой батареей, но об этом будет рассказано в следующих материалах.

   Форум по светодиодам

   Обсудить статью СВЕТОДИОД 5 ВТ

radioskot.ru
