Как правильно сделать цокольный этаж – Инструкция с фото и видео по строительству цокольного этажа здания своими руками

Бильярдная в цокольном этаже

Из-за того, что он заглублен, он не требует дополнительной гидроизоляции, что опять-таки, экономит материальные средства.

Выступающий цоколь можно делать только в том случае, если стены дома достаточно тонкие, так как в этом случае делать цоколь, который будет ещё тоньше, просто не представляется возможным.

Выступающий цоколь нужно делать и тогда, когда планируется обустроить первый цокольный этаж, то есть помещение, находящееся фактически под землёй, но, которое при этом, должно быть тёплым.

Если, например, цокольный этаж будет использоваться, как место для хранения старых вещей, то его можно сделать и тонким. Хотя этот этаж прекрасно подойдет и под подвал.

Устройство цокольного этажа под дом

Третий вид цоколя делать вообще не рекомендуется, так как фактически такой цоколь будет являться началом стен.

При этом ни защиты от влаги, ни защиты от механических воздействий, ни красоты вы не увидите.

Также такой цоколь придётся покрывать гидроизолирующим слоем материала, что только наоборот сделает дом более некрасивым, и соответственно более затратным.

Вернуться к оглавлению

Особенности строительства

Общие моменты:

• Если дом обладает подполом, то цоколь в таком доме будет играть роль защищающей стены, которая соответственно должна быть защищена снаружи от влаги, то есть гидроизолирована, а также должна быть утеплена изнутри;

• Минимальная высота цоколя не должна быть меньшей пятидесяти сантиметров. Если планируется обустроить цокольный этаж, то высота цоколя должна быть на уровне 1,5-2 метров;

• Если есть цоколь, то должны быть и отверстия для вентиляции цокольного пространства, которые часто называются продухами. Обустраивают их с размерами приблизительно около 30 сантиметров по длине и 15 по ширине;

• Продухи следует делать на одном уроне, но не ниже, чем пятнадцать сантиметров от края грунта. Продухи покрываются сеткой, чтобы в них не попадал различный мусор, а зимой забиваются плотной тканью или любым другим материалом, препятствующим промерзанию подпольного пространства;

• Цоколь является необязательным при устройстве столбчатого фундамента, а точнее между колоннами такого фундамента. Цоколь можно поставить наверх колон. В этом случае цоколь будет служить ещё и ростверком;

Конструктивные особенности цокольного этажа

Дом с цокольным этажом

Конструкция фундамента с цоколем практически ничем не отличается от конструкции обычного фундамента.

То есть не отличается от конструкции тех зданий, у которых нет подвальных помещений.

Для того, чтобы ответить на вопрос: «Как построить цокольный этаж правильно?», нужно разобраться во многих моментах. Начнём с фундамента под дом.

Как правило, при строительстве первого цокольного этажа выбирают ленточный монолитный или сборный фундамент. Сначала нужно рассчитать фундамент. При обустройстве цоколя больше всего в параметрах фундамента интересует его глубина заложения.

Например, если по всем расчётам получилось так, что фундамент должен быть в высоту 2 метра, то это означает, что глубина заложения должна быть порядка 2метров и пятнадцати сантиметров, или наоборот одного метра и семидесяти пяти сантиметров, но ни в коем случае не вровень с грунтом. В большинстве случаев фундамент располагают ниже уровня земли.

Дальше, когда фундамент наберёт порядка 80 процентов своей прочности, что достигается только на 10-12 сутки после его заливки в хорошую погоду, то можно начинать возводить цоколь. Цоколь может быть в свою очередь тоже двух типов:

1. Сборный;

2. Монолитный.

Сборный цоколь может укладываться из железобетонных плит, или другого штучного материала, например из красного кирпича. Как правило, цоколь возводится из готовых блоков, которые могут иметь в толщину от 40 до 60 сантиметров с шагом в десять сантиметров.

Длина такого блока может лежать в пределах от 90 до 240 сантиметров с шагом в десять сантиметров. При их изготовлении используются такие марки бетона, как М100, М150 и М200.

Стоит отметить, что если грунт имеет низкую несущую способность, то есть низкий коэффициент сопротивления, то под блоки фундамента под цоколем нужно уложить железобетонную подушку, которая в свою очередь укладывается на слой песка в 15 сантиметров.

Устройство дома с цокольным этажом

Вообще, нужно задуматься, из какого кирпича построить цокольный этаж. Так как именно этот элемент конструкции придаёт особый внешний вид всей постройке и служит её опорой и защитой.

Поэтому нужно правильно выбрать строительный материал.

Например, если цоколь под первый этаж обустраивается из тех же железобетонных блоков, то особых хитростей кладки нет. Блоки укладываются и крепятся к фундаменту и между собой.

Иногда по бокам блоков оставляют куски арматуры – они нужны именно для того, чтобы закрепить блоки между собой. Такие же куски есть и на верху фундамента и предназначены они для того же.

Если цоколь планируется поставить монолитный, то тут можно допустить ошибки, так как технологический процесс изготовления монолитного цоколя гораздо сложнее, чем процесс изготовления сборного цоколя.

Сначала необходимо начать с обустройства опалубки для цокольного этажа. Следует отметить, что делать все работы по обустройству самого цоколя нужно начинать тогда, когда фундамент набрал нужный уровень прочности.

Итак, опалубку можно выполнить из струганных досок или заказать готовую, то есть ту, которая производится промышленными способами.

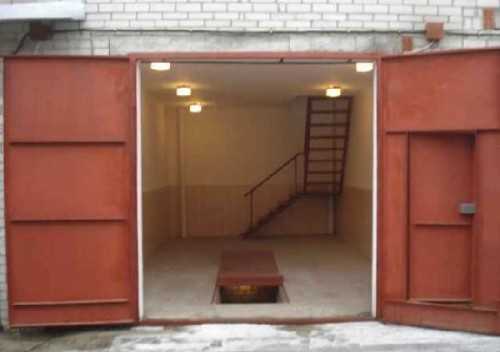

Гараж в подвале дома

Как правило, опалубку изготавливают самостоятельно. Доски для опалубки нужно обтесать с одной стороны, которая будет прилегать к бетону.

Дальше эти доски нужно закрепить вдоль всего фундамента, или же изготовить из них щиты, которые тоже нужно закрепить.

Дальше в опалубку заливают цементный раствор. Чтобы сделать цоколь более прочным его нужно армировать. Произвести этот процесс можно при помощи стальной арматуры.

Для этого нужно изготовить из арматуры сетку. При армировании используется арматура толщиной в 1,2 сантиметра. Прутья крепятся между собой перпендикулярно друг к другу путём сварки.

Сетка должна получаться с размерами ячеек порядка 15-25 сантиметров. Крайние прутья не должны упираться в опалубку, а напротив должны не доходить до неё порядка 5-10 сантиметров.

Если цоколь достаточно высокий, то таких сеток нужно несколько. Располагаться они должны на разных уровнях, с шагом примерно в 30-50 сантиметров.

Устройство цокольного этажа из пеноблоков

Для того, чтобы уложить сетки, можно и их скрепить между собой по средствам вертикальных перемычек, которые тоже выполняются из той же арматуры.

Если этого не сделать, то сетки укладываются в следующем порядке:

• Сначала заливаем раствор слоем примерно в 10-20 сантиметров;

• Далее кладём арматурную сетку, когда раствор немного подсохнет и загустеет;

•  Наверх, на сетку, заливаем ещё слой цементного раствора, толщиной примерно в 30-50 сантиметров. Потом опять кладём сетку и снова заливаем раствор, и так далее.

После того, как цоколь из бетон наберёт порядка 70-80 процентов своей прочности, что происходит только на 10-12 сутки после заливки, при условии, что погода достаточно тёплая, можно снимать опалубку.

Вторым способом обустройства монолитного цоколя может стать способ, когда он заливается одновременно с фундаментом.

Вернуться к оглавлению

Материалы под цоколь

Как уже говорилось, цоколь может обустраиваться либо в виде монолитной плиты, либо из сборных материалов. Если он является монолитным, цоколь может быть только двух типов:

1. Бетонным;

2. Железобетонным.

Разница между ними в том, что первый — без арматуры, а второй — с арматурой.

При сборке цоколя под дом из сборных элементов, можно использовать различные материалы.

План цокольного этажа

Цоколь из бетонных блоков укладывают на цементный раствор, при этом блоки скрепляются между собой так же по средствам цементного раствора. Как привило, используется цемент марки не ниже М400.

Цоколь из природных камней также кладётся при помощи цементного раствора. Такой вид цоколя требует высокого мастерства, так как камни попадаются различных размеров и форм.

Цоколь из красного кирпича является наиболее распространённым. Как правило, используют крепкий хорошо обожжённый кирпич, а потом его штукатурят и производят другие отделочные работы для придания ему хорошего внешнего вида.

Может применяться и декоративный красный кирпич. Он является и крепким и красивым, так как такой кирпич имеет строгую прямоугольную форму и всегда одинаковую.

Цоколь, сделанный из такого декоративного кирпича, всегда выглядит очень красиво, а особенно если стены будут выкладываться не из такого же кирпича, а из брёвен.

No votes yet.

Please wait…

domnuzhen.ru

Цокольный этаж своими руками

Цоколь смело можно назвать элементом, предающим любому дому роскошный и неповторимый вид. Очень многие хотели, чтобы и в их доме присутствовал этот элемент, однако просто не знают, как же его построить.

Что такое цоколь.

Цоколь является продолжение фундамента над землей. Чаще всего его возводят примерно на 50 — 70 см от земли. Цоколь — это своеобразный переход от фундамента к стене, предназначенный для защиты дома от попадания влаги.

Что такое цокольный этаж.

Если фундамент достаточно низкий, а цоколь достаточно высокий, то такое помещение называется цокольным этажом, а в противоположном случае — подвалом. Применение цокольного этажа весьма разнообразно, например, его можно использовать в качестве спортивного зала или игровой комнаты для детей.

Виды цоколя.

Выделяют три вида цоколя:

• заглубленный,

• выпирающий

• и вровень с фундаментом.

Заглубленный считается самым распространенным типом, и вовсе не по причине того, что он красивее всего выглядит.  Дело в том, что именно этот вид цоколя меньше всего подвержен попаданию в него какой-либо влаги, так как вода с него быстрее стекает и это защищает сам цокольный этаж, фундамент и стены дома от разрушений. К безусловным плюсам заглубленного цоколя можно отнести его экономичность, т.к. он не требует больших затрат на его строительство.

Если стены вашего дома тонкие, то вам больше подойдет выступающий тип цоколя. Этот вид цоколя наиболее оправдан, если вы планируете обустраивать помещения цокольного этажа, так как они будут находиться практически под землей, и, конечно, должны быть теплыми.

Ну, а если вы собираетесь использовать цокольный этаж для хранения ненужных вещей, то цоколь вполне можно сделать тонким.

А вот цоколь вровень с фундаментом не рекомендуют делать, потому, как он практически будет являться началом стен и не даст вам нужной защиты от влаги. Такой цоколь необходимо будет еще покрыть гидроизолирующим материалом, а это в свою очередь будет неэкономично, да и красоты вашему дому не придаст.

Как правильно построить цокольный этаж.

Итак, при строительстве цокольного этажа нужно помнить о некоторых моментах. Если в вашем доме есть подпол, то цоколь обязательно должен быть покрыт снаружи гидроизоляцией и утеплен внутри. Минимальная высота самого цоколя должна быть 50 см, а цокольного этажа — 1,5-2 метра.

Не следует забывать и об отверстиях для вентиляции цокольного пространства. Их нужно делать на одном уровне и не ниже 15 сантиметров от грунта. Сами отверстия покрывают сеткой, для того, чтобы в них не попадал мусор, а зимой закрывают плотной тканью.

Фундамент с цокольным этажом.

Чаще всего при строительстве цокольного этажа своими руками выбирают сборный или ленточный монолитный фундамент. При расчете параметров фундамента очень важна глубина его заложения. Если по расчетам получилось, что фундамент должен быть высотой 2 метра, то это значит, что глубина заложения должна быть около 2м 15 см и никак не вровень с грунтом.

И только тогда, когда фундамент станет прочным, хотя бы процентов на 80 (это через 10-12 суток после его заливки), начинаем возводить цоколь.

Строительство цоколя.

Цоколь может быть двух типов: монолитный и сборный. Сборный может выкладываться из красного кирпича или другого штучного материала, в том числе и из железобетонных плит. Чаще всего, его возводят из готовых блоков, толщина которых составляет 40-60 см, с шагом в 10 см. Длинна блока при этом составляет 90 — 120 см с шагом в 10 см. Если грунт имеет низкий коэффициент сопротивления, то под блоки фундамента нужно уложить еще подушку из железобетона, которая в свою очередь укладывается на 15-сантиметровый слой песка.

При строительстве монолитного цоколя, как правило, допускает еще большее количество технических ошибок, чем в предыдущем варианте, так как его изготовление гораздо сложнее.

 Здесь первым делом, нужно обустроить опалубку для цокольного этажа. К этому времени, фундамент должен быть прочным. Саму опалубку можно приобрести уже в готовом виде или же сделать самостоятельно из струганных досок. То есть необходимые доски обтесываем с той стороны, которая будет прикрепляться к бетону. Далее, эти доски крепим вдоль фундамента или изготавливаем из них щиты, которые тоже нужно будет закрепить соответствующим образом.

Затем в опалубку заливается цементный раствор, который для придания цоколю прочности армируют. Этот процесс производят с помощью арматуры, а точнее арматурной сетки. В армировании используют прутки, толщиной в 1,2 сантиметра. Прутья крепятся перпендикулярно друг другу при помощи сварки. Размеры ячеек этой сетки должны составлять примерно 15 — 25 см. Причем ее крайние прутья не должны доходить до опалубки где-то сантиметров 5 — 10. Подробнее о заливке фундамента своими руками здесь.

Если цоколь по планам должен быть достаточно высоким, то таких сеток понадобится несколько: их располагают на разных уровнях с шагом в 30 — 50 см. Сетки крепятся между собой вертикальными перемычками, которые также изготавливаются из арматуры.

Можно укладывать сетки и так: залить слой раствора в 10 — 15 см, после того, как он загустеет, кладем арматурную сетку, сверху заливаем слоем цементного раствора в 30 — 40 см, а затем опять кладем сетку и заливаем слой раствора и так далее. Когда цемент станет прочным, то есть спустя 10-12 дней, опалубку можно снять.

Цоколь можно построить и из природных камней, однако это требует высокого мастерства, так как камни, как вы знаете, встречаются различных форм и размеров.

Самым распространенным является цоколь из красного кирпича. Его можно штукатурить для придания красивого внешнего вида, или же можно просто использовать декоративный красный кирпич.

На этом все. До новых встреч!

Цокольный этаж своими руками видео
