Двухскатная крыша с мансардой: устройство, монтаж

Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.

Двухскатная крыша с мансардой

Содержание статьи

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

  • защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
  • улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

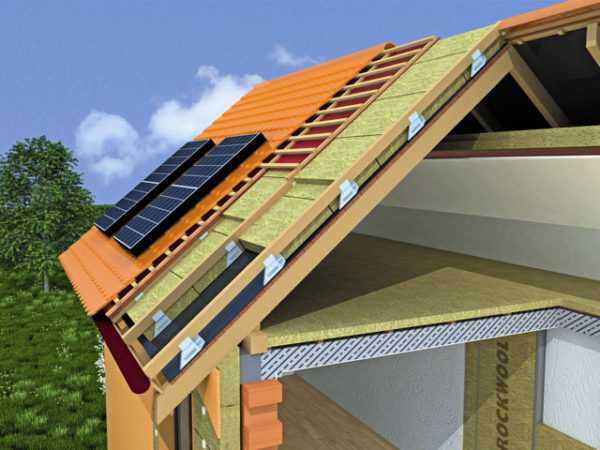

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

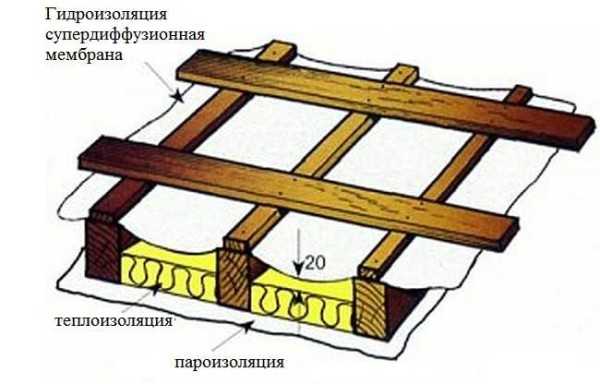

Таблица. Структура мансардной кровли

Элемент кровельного пирогаХарактеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты. Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

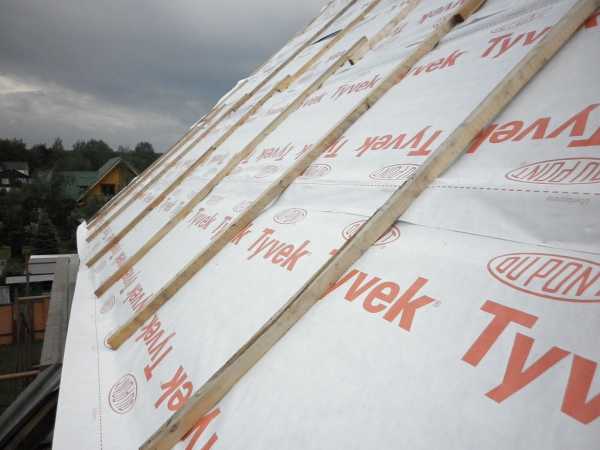

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Пошаговая инструкция строительства двускатной крыши с мансардой

Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

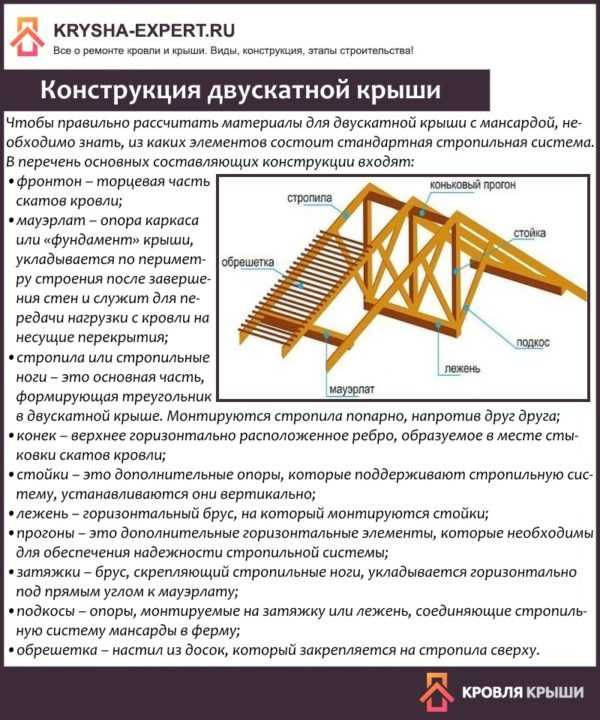

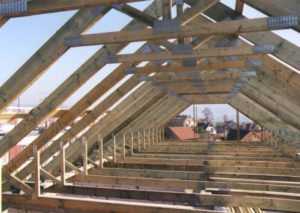

Конструкция двускатной крыши

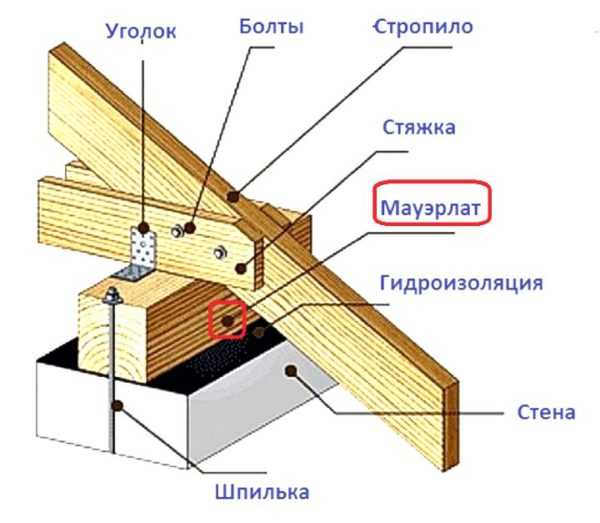

Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.

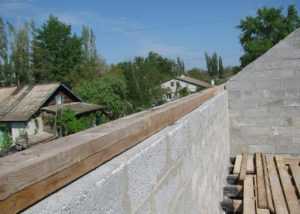

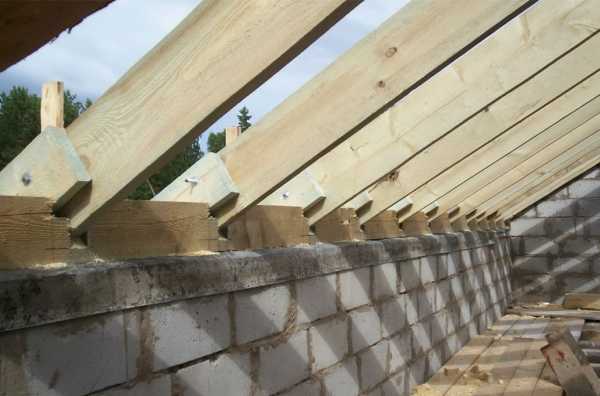

Мауэрлат из бруса

К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.

  1. Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась.

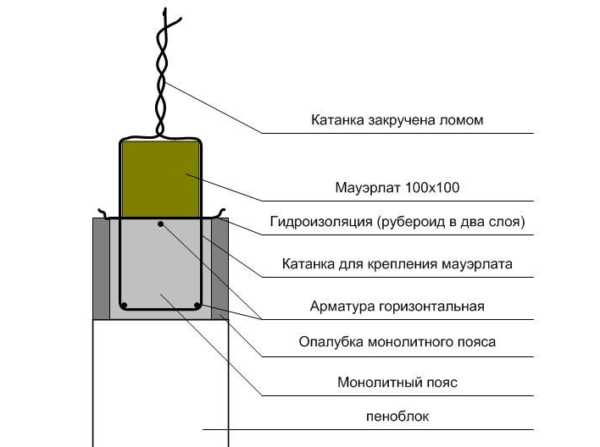

    Крепление мауэрлата с помощью проволоки

  2. Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается.

    Крепление шпильками обеспечивает надежную фиксацию элементов

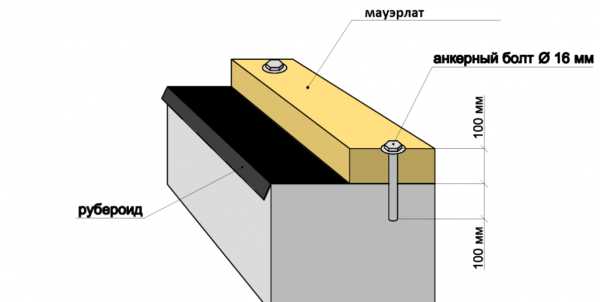

  3. Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий.

    Крепление анкерами является наиболее сложным вариантом

Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.

Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.

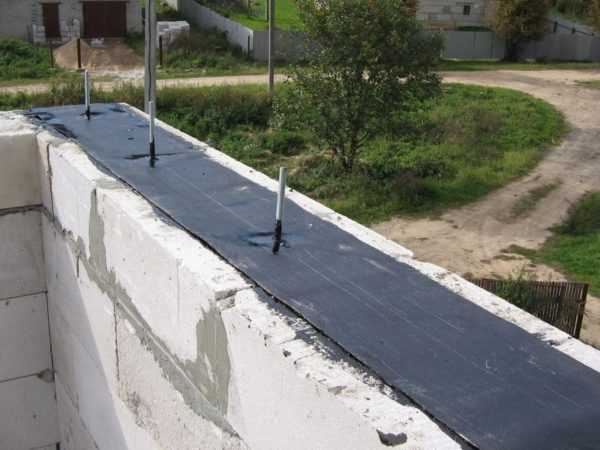

Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

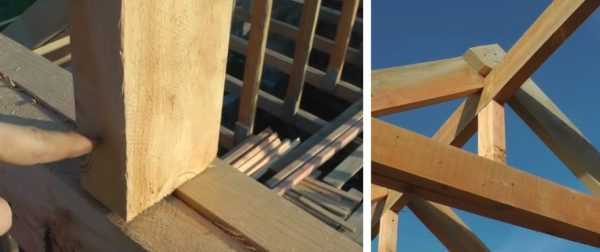

Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.

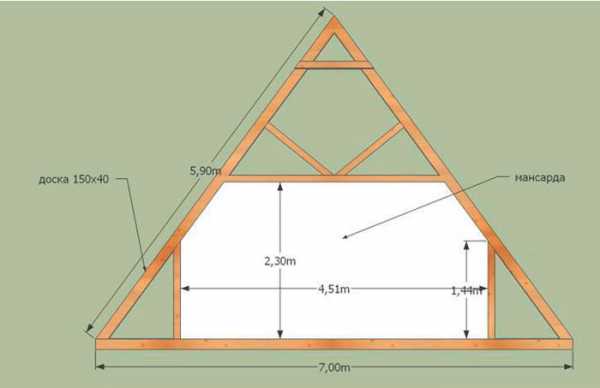

  1. Мансардные помещения напоминают обыкновенные комнаты. Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
  2. Потолком мансардных комнат служит крыша.

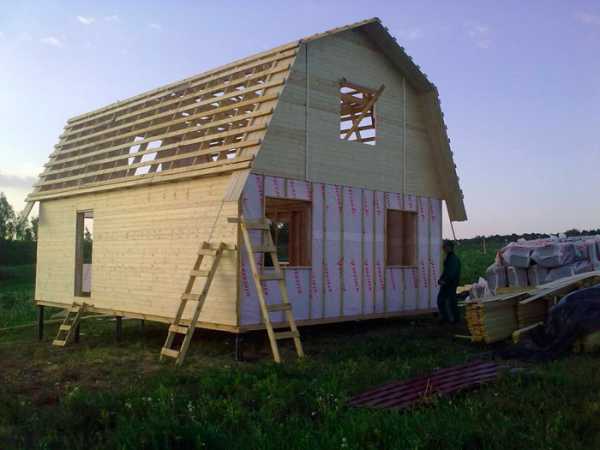

    Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений.

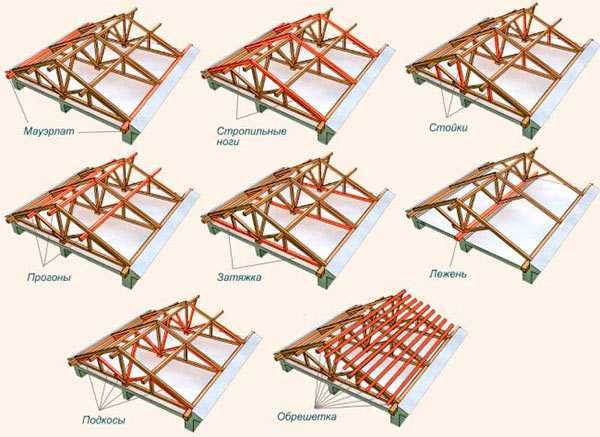

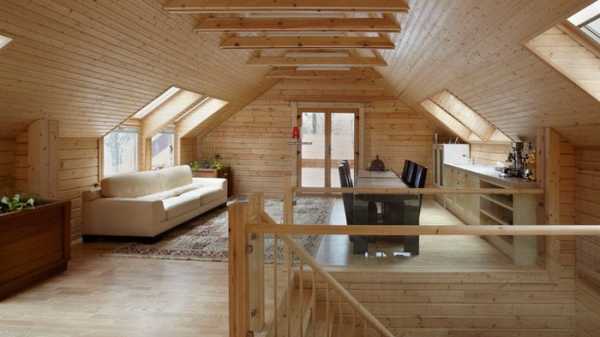

    Варианты мансардных помещений

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

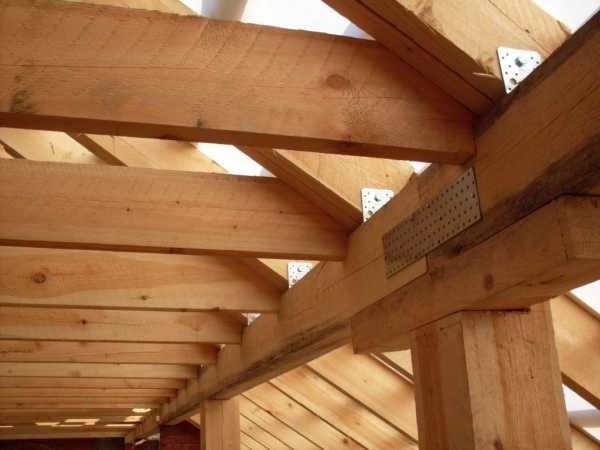

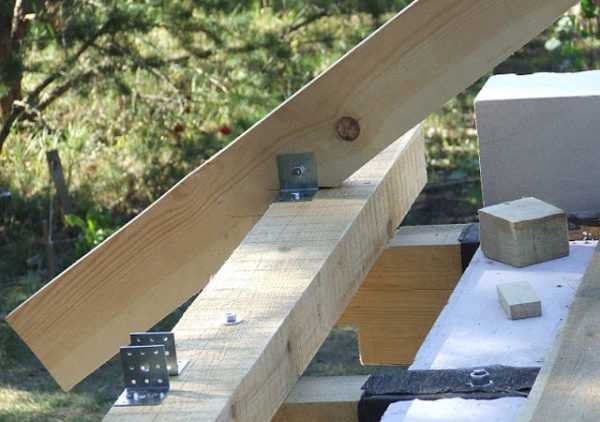

К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.

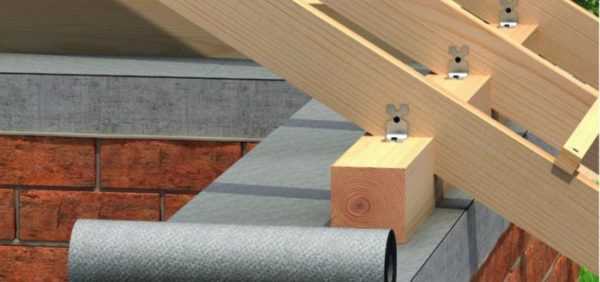

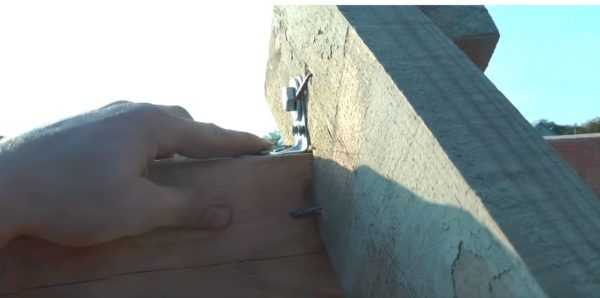

Стропила крепятся при помощи металлических уголков

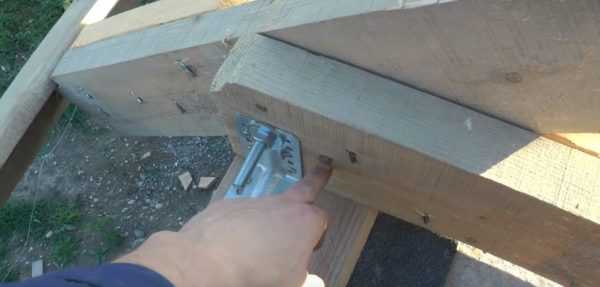

Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.

Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.

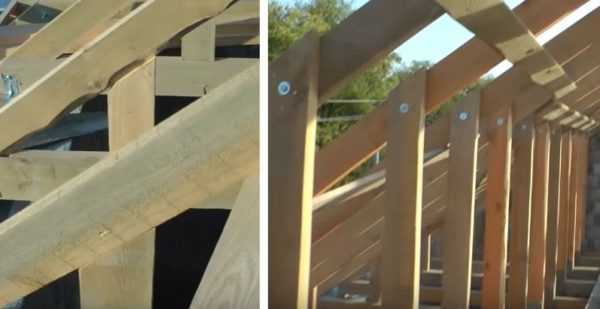

Для надежности можно укрепить стропильные балки болтами

Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.

В нижней части стропила прибивают к лагам гвоздями

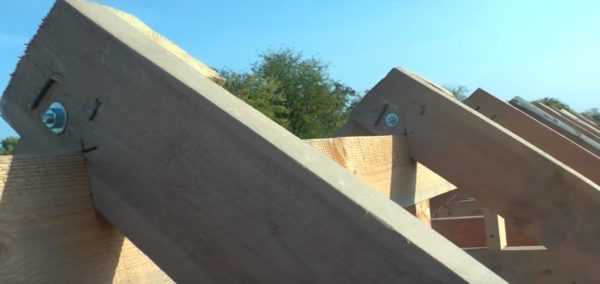

Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.

В верхней части стропила скрепляются гвоздями и болтами

Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.

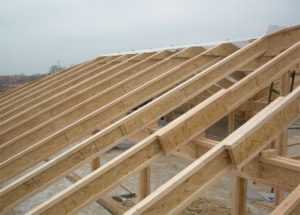

Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.

С одной стороны ригели крепятся встык, с другой — внахлест к стропилам

Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.

Вертикальная подпорка исключит вероятность прогиба конька

Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.

Крепят дополнительные стойки к стропилам

На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.

Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли. Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.

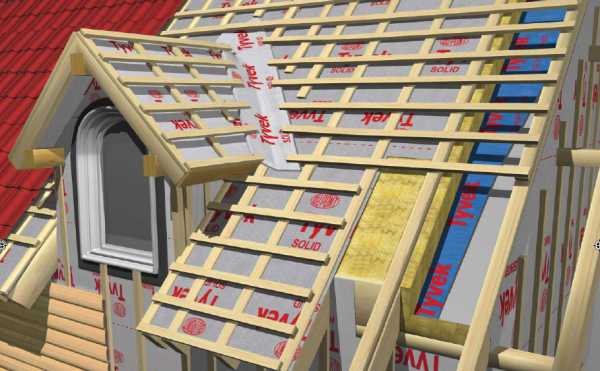

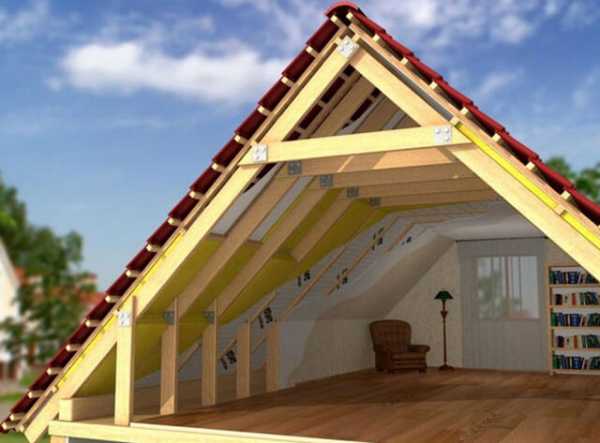

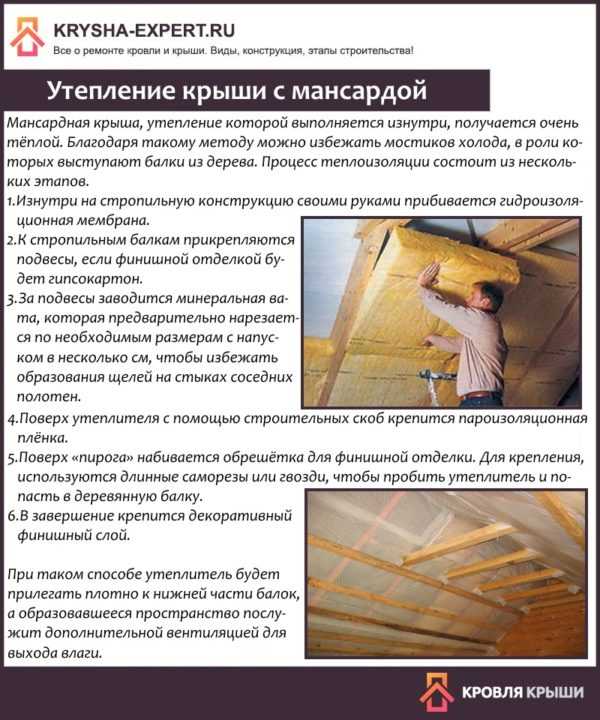

Утепление крыши с мансардой

Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.

Видео — Двускатная крыша с мансардой

Двускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.

krysha-expert.ru

Как сделать мансарду с двухскатной крышей

Давно в прошлом те времена, когда подчердачное пространство использовалось только для хранения ненужных вещей или в качестве сезонного склада для продуктов. Современные частные дома практически всегда дополняются мансардами – утепленными помещениями жилого типа, расположенными под крышей здания. Строительство мансард – не очень сложный процесс, практически не отличающийся от обустройства обычной кровли, построить дополнительную комнату вполне можно и своими руками.

Как построить двухскатную крышу с мансардой, какую конструкцию предпочесть, как провести утепление, изоляцию и отделку новой комнаты – об этом в данной статье.

Выбор конструкции кровли

Существует множество конструкций двухскатных крыш с мансардой, одни из них простые, другие более сложные и эффектные.

Самыми распространенными считаются крыши:

  • обычные двухскатные, когда одинаковые по размеру скаты наклонены под определенным углом – обычно наклон составляет 40- 45 градусов;
  • ломаные двухскатные кровли выполнить немного сложнее, ведь состоят они из двух элементов: коньковой части, которая представляет собой обычную двухскатную конструкцию, и боковых частей, угол наклона которых намного больше;
  • асимметричные кровли с мансардой тоже встречаются достаточно часто, выглядят они эффектно, но полезной площади внутри мансарды очень мало;
  • полувальмовые крыши тоже являются разновидностью двухскатных конструкций, в основании такого типа кровли лежит трапеция. Мансарды под такими крышами просторные, с высокими потолками, а сам дом надежно защищен от ветровых нагрузок и обильных осадков. Однако вес конструкции и сложность ее реализации стали причиной не слишком большой популярности полувальмовых крыш.

Это только краткий перечень самых популярных конструкций, под которыми может располагаться мансарда.

Внимание! Чем больше угол наклона скатов, тем выше будет сама кровля, соответственно – понадобится больше строительных материалов на ее возведение.

Обычная двухскатная крыша

Это самый простой вариант конструкции, который можно реализовать не только для новых домов, но и для тех, которые уже находятся в эксплуатации. Масса двухскатной кровли не очень большая, поэтому строительство мансарды не навредит дому, его несущим конструкциям и фундаменту (конечно, если сооружение возводилось с учетом строительных норм и расчеты выполнялись с запасом прочности).

Выглядит двухскатная кровля как равнобедренный треугольник, боковые грани которой наклонены под одинаковым углом к основанию. Как правило, угол наклона составляет 40- 50 градусов – такая высота кровли даст возможность обустройства мансарды с комфортной высотой потолков.

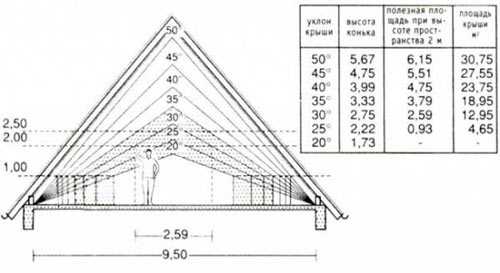

Важно! По строительным нормам мансардой считается помещение с высотой потолков от 150 см, при этом расстояние от конька до чердачного перекрытия должно составлять 250 см или больше.

Стропила двускатной мансардной крыши, чаще всего, устанавливают по принципу висячей конструкции – когда стропильные балки опираются только на наружные несущие стены. Это дает большую нагрузку на фундамент и сами стены дома, поэтому рекомендуется укреплять стропила укосами, распорками и бабками, чтобы равномерно распределить распирающую силу.

Ломаная двухскатная кровля

Крышу со сложной геометрией, в разрезе имеющую форму пятиугольника, принято называть ломаной. Очень часто эту конструкцию используют именно для тех домов, которые планируется обустраивать мансардой.

Преимущество ломаной конструкции в том, что площадь мансарды под ней будет значительно больше, чем под обычной скатной кровлей, а высота самой крыши окажется даже меньше.

Делать крышу ломаной формы значительно сложнее, в одиночку здесь не справиться, нужно хотя бы две пары рук. Строительных материалов тоже потребуется больше, зато удастся построить полноценную комнату – мансарду с высотой потолков больше 200 см.

Устройство стропильной системы ломаной кровли с мансардой отличается от конструкции обычной скатной крыши: верхняя часть выполняется по принципу висячих стропил, а боковые элементы делаются наслонными – опирают стропила на вертикальные стойки.

Часто встречается устройство ломаной кровли с мансардой, когда все стропила являются висячими. В этом случае дом должен иметь центральную несущую стену с отдельным фундаментом. По линии конька устанавливают вертикальные стойки, нижняя часть которых будет переносить часть нагрузки на несущую стену и фундамент под ней.

Такой подход помогает существенно разгрузить дом и его элементы и сделать крышу более простой конструкции, без дополнения стропил распорками, стяжками и прочими элементами.

Особенности двухскатной мансардной крыши

Как и любая архитектурная деталь, крыша с мансардой имеет свои плюсы и минусы. Из достоинств такого конструктивного решения можно отметить:
  1. Возможность увеличения жилой площади дома, примерно, в 1,5 раза.
  2. Дешевизну сооружения, по сравнению с надстройкой второго этажа или пристройкой части дома.
  3. Отсутствие необходимости в усилении фундамента и несущих стен здания.
  4. Простоту монтажа и отделки.
  5. Рациональность мансарды, на территории которой можно оборудовать полноценную комнату (для этого необходимо подвести все коммуникации).

Из недостатков двухскатной крыши с мансардой можно отметить:

  1. Необходимость устройства более высокой кровли с длинными скатами, что повышает стоимость конструкции и нагрузку на опоры дома.
  2. Теплопотери в зимний период, требующие качественного утепления кровли.
  3. Чрезмерный нагрев мансардного помещения летом, из-за чего придется уделить внимание изоляции комнаты, вентилированию и кондиционированию воздуха.

Ясно одно – прежде, чем решиться на строительство крыши с мансардой, необходимо взвесить все «за» и «против». А главное – сделать все инженерные расчеты, чтобы убедиться в возможности возведения такой постройки и ее безопасности для людей.

Устройство двухскатной крыши

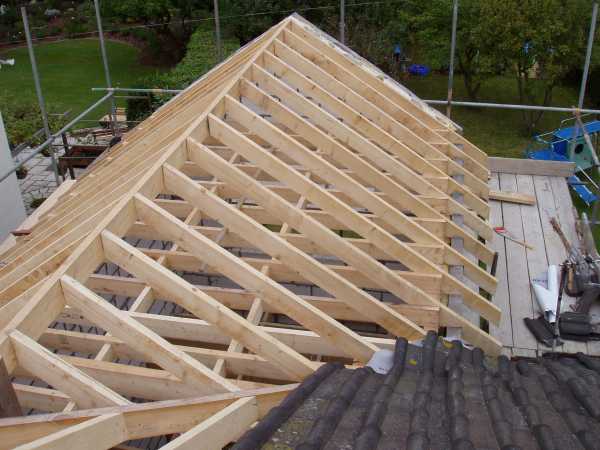

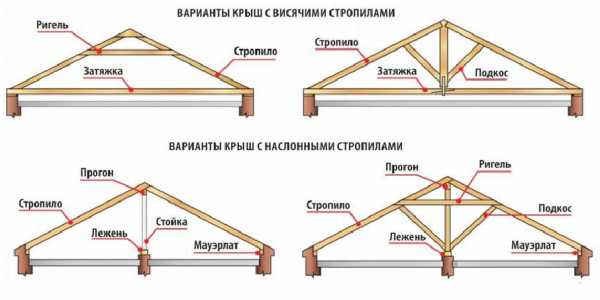

Всем известно, что крышу держат стропила – они являются ее «скелетом», опорой. Усложненная мансардой конструкция часто не обходится одними стропилами, ее усиливают дополнительными элементами.

Во время строительства крыши с мансардой нужно знать о таких деталях, как:

  • Мауэрлат – брус, уложенный на наружные стены дома с предварительной гидроизоляцией их верхних частей рубероидом или другим материалом.
  • Стропила – балки размером 50х100 или 100х150 (в зависимости от размеров кровли и нагрузок на нее), верхняя часть которых сходится в коньковой части, а нижняя опирается на мауэрлат.
  • Обрешетка устанавливается на стропильные ноги, является основой для крепления кровельного материала, может выполняться из деревянных планок, досок или фанеры.
  • Конек – угол верхней части треугольника, образованного стропильными ногами. Может выполняться в виде отдельного конькового бруса или балки.
  • Растяжки и ригели – распорные элементы, которые нужны для распределения нагрузки на стропильную систему и ее уравновешивания. Устанавливаются горизонтально в верхней части треугольника стропил. Нужно помнить, чем выше расположен ригель, тем толще и мощнее он должен быть.
  • Стойки и бабки – вертикальные опоры, которые устанавливают под серединой каждого стропила или по линии конька. Они призваны передавать нагрузку на несущие стены дома.
  • Подкосы или укосы располагаются под углом, переносят нагрузку со стропил на распорные элементы.
  • Лежень – копия мауэрлата, которую укладывают на пол мансарды и опирают на нее вертикальные стойки и бабки.
  • Схватка нужна на тех крышах, ширина которых превышает 13 метров. Это крепкая балка, установленная между стойками и распирающая их в противоположные стороны.

Этапы строительства двухскатной крыши с мансардой

Начинать любое строительство необходимо с точного расчета. Особенно эта часть важна для мансардных помещений – ведь и вверху и в нижней части дома будут находиться люди, в первую очередь, нужно позаботиться об их безопасности.

Часто непрофессиональные строители забывают о том, что принимать во внимание нужно не только вес строительным материалов, изоляции и утеплителя. Мансарду нужно будет отделывать, использовать тяжелые шпаклевки, напольное покрытие, потолочную отделку. Кроме того, в этой комнате будет располагаться мебель, а так же, здесь будут находиться люди. Все эти факторы обязательно учитываться при расчете максимально возможной нагрузки на крышу и ее конструктивные элементы.

Совет! Для новичков идеальным материалом для сборки стропильной системы станут современные металлические конструкции, которые соединяются шуруповертом как детский конструктор. Стоимость таких деталей, конечно, выше, чем привычной древесины, зато крышу из металла можно легко разобрать и переделать, при необходимости.

Изоляция кровли

В первую очередь, собранную из стропил крышу необходимо изолировать. Так как мансарда – жилое помещение, нужно подумать не только о стандартной тепло-, паро- и гидроизоляции, но и о защите комнаты от посторонних уличных звуков. Крыша будет находиться прямо над головой живущего в мансарде человека, поэтому шум ветра или капли дождя могут стать для него настоящей проблемой.

Проводить теплоизоляцию мансард можно либо по внешнему краю крыши, либо по внутреннему контуру самой мансарды. В первом случае нужно использовать влагостойкие непористые материалы, такие как минеральная вата, например. Для внутреннего утепления вполне подойдет любой утеплитель, типа пеноплекса, пенопласта или рулонных изоляций.

Обязательно необходимо выполнять пароизоляционный слой. В помещении под крышей будет находиться человек, там предполагается установка отопительных приборов, поэтому разница между наружной и внутренней температурами воздуха будет существенной. Это непременно приведет к конденсированию влажного теплого воздуха, намоканию теплоизоляции и стропильной системы. Чтобы предотвратить гниение и потери тепла, использую специальные пароизоляционные мембраны.

Гидроизоляционный слой укладывают сверху кровельного пирога – пленка призвана защищать дом от проникновения влаги снаружи.

Внимание! Достаточно сложно сделать мансарду теплой в любое время года, для улучшения изоляции все материалы должны прокладываться единым слоем, без зазоров и «мостиков холода».

Монтаж кровельного материала

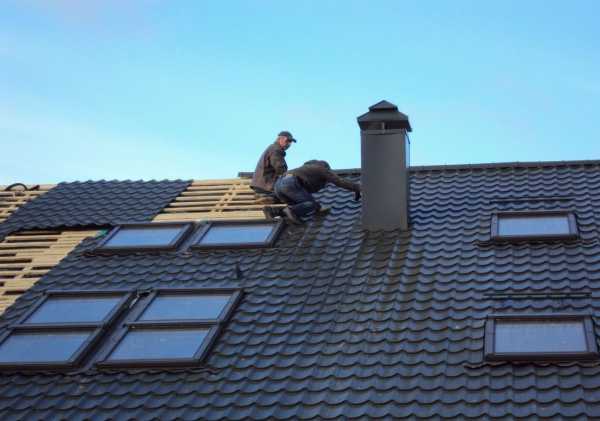

Сам процесс укладки кровельного материла на дома с мансардой ничем не отличается от перекрытия обычной двухскатной крыши. А вот выбирать материал нужно с учетом некоторых нюансов.

Дело в том, что задача строителя в данной случае – как можно больше снизить вес мансарды и всех конструкций крыши, чтобы обезопасить дом и его несущие элементы от перегрузки.

Именно поэтому выбрать в качестве кровельного материала для крыш с мансардой нужно что-то надежное, но легкое. Отлично подойдет металлочерепица, ондулин, шифер.

Выбор шага стропил, обрешетки и самого кровельного материала должен основываться на расчете с учетом таких факторов, как:

  • предполагаемые нагрузки от ветра и снежных масс;
  • климатические особенности региона;
  • площадь дома и размеры крыши;
  • дополнительные конструкции в виде вентиляции, антенн, окон;
  • материал и размеры фундамента и несущих стен.

Совет! Не стоит в данном расчете пренебрегать массой человека, ведь любую крышу нужно обслуживать: чистить, ремонтировать, устанавливать антенны или вентиляцию.

Кроме всего перечисленного для крыш с мансардой добавляется еще и вес отделочных материалов, мебели и людей, находящихся внутри.

Заключение

Осталось вмонтировать окна, без которых не обойдется любая мансарда, и выполнить отделку комнаты в определенном стиле.

Построенный таким способом дом может быть просторным даже при небольшой площади основания, это экономит время и средства семьи. А воплотить идею расширения полезной площади вполне можно своими руками.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект

Содержание:

Основная функция двухскатной крыши – защита домовладения от холода, ветра и выпадающих осадков. При наличии мансарды у хозяев имеется возможность увеличить полезную площадь, которая никогда не бывает лишней.


Откуда идея

Известна двухскатная крыша с мансардой давно. Первоначально помещение, расположенное под кровлей, использовалось для прислуги или в качестве места хранения старых вещей. Условия для проживания там были некомфортными, поскольку отсутствовали окна, не существовало отопления, и над головой нависал потолок.

В свое время архитекторы нашли способ, как сделать это пространство полезным и теплым. Теперь мансардный этаж с двухскатной крышей по уровню комфорта может не уступать жилым помещениям, расположенным на нижних этажах.


Если правильно спроектировать дом, то это помещение можно сделать:

  • с потолками стандартной высоты;
  • с окнами обычного размера:
  • с комфортной для проживания температурой.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

  1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
  2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
  3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т.д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
  4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
  5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.


У кровли с двумя скатами имеются и отрицательные характеристики:

  1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
  2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
  3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
  4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

  1. Классический вариант. Крыша имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
  2. Крыша с асимметричными скатами. Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
  3. Вариант с ломаными скатами. Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 — 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
  4. Полувальмовая крыша. Она считается переходным вариантом между кровлями —  двухскатной и вальмовой — ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.

Элементы стропильной системы

Самый важный момент в том, как сделать двухскатную мансарду, связан с обустройством стропильной системы, которую нужно сделать прочной, способной противостоять нагрузкам.

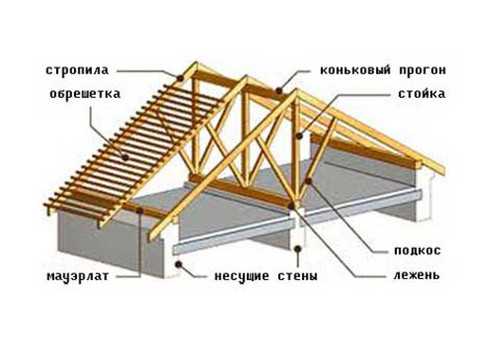

Она состоит из следующих элементов:

  1. Мауэрлат. Является основанием для кровли. Его закрепляют заподлицо на несущих стенах вдоль верхнего периметра. Обычно мауэрлат делают из бруса, величина его сечения зависит от веса крыши. Для крепления задействуют арматуру или металлические шпильки. Для гидроизоляции мауэрлата используют рубероид.
  2. Стропила. Для их монтажа берут доски размером 50х150 или 100х150 миллиметров. Их устанавливают под углом. В своей верхней части доски сходятся в конек, при этом их нижние концы упираются в мауэрлат. Ноги стропил являются основным опорным элементом конструкции, и именно благодаря их наличию крыша имеет треугольную форму. Между ними оставляют промежуток от 60 до 120 сантиметров.
  3. Конек. Так называют угол треугольника крыши с двумя скатами. Он образуется в месте стыковки двух стропильных ног.
  4. Растяжки и ригели. Данные усиливающие элементы горизонтального расположения монтируют между стропилами с целью погашения распирающей нагрузки. Чем выше они располагаются, тем толще для них подбирают брус.
  5. Бабки и стойки. Служат для передачи нагрузки с конька на несущие внутренние стены. Стоящие вертикально опоры располагают под коньком или центром стропила.
  6. Подкос. Отводит нагрузку от стропил на несущую перегородку. Представляет собой угловые подпирающие элементы, подстропильные ноги.
  7. Лежень. По своему назначению это аналог мауэрлата, который располагают сверху внутреннего несущего перекрытия. Его изготавливают из бруса квадратного сечения.
  8. Схватка. С помощью этого горизонтального бруска гасят распирающую нагрузку между вертикальными опорами крыш, имеющих большие размеры.
  9. Обрешетка. Является основанием для настила кровельного покрытия. Ее делают из необрезной доски или листов влагостойкой фанеры. Проект мансардной двухскатной крыши должен предусматривать устройство сплошной или решетчатой обрешетки в зависимости от кровельного покрытия.

Поэтапность монтажа двухскатной крыши с мансардой

При необходимости сэкономить на строительстве оптимальным выбором станет возведение дома с двускатной крышей и мансардой. Своими руками такой тип кровли можно сделать за несколько недель, а бригада профессионалов справится гораздо быстрее.


Поэтапно работа выполняется следующим образом:

  1. Выполняют укладку нижних балок. Их не используют лишь тогда, когда имеется деревянное перекрытие.
  2. Далее устанавливают стойки – «скелет» мансарды. Их фиксируют скобами или шипами и для большей устойчивости подпирают временными раскосами.
  3. Потом приступают к установке мауэрлата – на этот элемент крепят ноги стропил, изготавливаемых из прямых досок без сучков.
  4. Сначала стропильные ноги монтируют у фронтонов, а потом по всей протяженности стен с интервалом 60-120 сантиметров. Эта величина зависит от ширины теплоизоляционного материала и веса кровельного покрытия.
  5. Укладывают слои гидро- и пароизоляции, обрешетку и контробрешетку. Когда мансардное помещение планируется делать жилым, его утепляют минватой на базальтовой основе, пенопластом или эковатой.
  6. Обшивают любыми пиломатериалами фронтоны и свесы, а полученную поверхность покрывают, например, еврошифером или ондулином.


В результате мансардный дом с двухскатной крышей позволяет увеличить площадь для проживания в нем примерно в 1,5 раза.



kryshadoma.com

Монтаж двухскатной мансардной крыши: особенности строительства

Строительство двускатной крыши

Мансарда – это жилое помещение, располагаемое непосредственно под скатами крыши дома. Очень часто в проект коттеджа или загородного дома закладывают мансардное помещение вместо обычного чердака. Такая мера требует дополнительных затрат, но и выгода очевидна – при правильном обустройстве мансарды жилое пространство увеличивается практически на целый этаж.

Преимущества и недостатки двускатной крыши

Классическим решением при строительстве мансарды считается ломаная крыша. Ее скаты состоят из двух частей, нижние – почти вертикальные, верхние – более пологие. Такая конструкция создает максимум пространства для подкровельного помещения. Но возведение ломаной крыши своими руками – непростая задача, так как сложной в этом случае получается стропильная система и усложняется укладка кровельного покрытия.

Ломаная мансардная крыша

Более доступный для монтажа своими руками вариант крыши – двухскатная. Это простая треугольная крыша с двумя прямыми скатами. Проект двухскатной крыши составить тоже проще, чем ломаной.

Двухскатная крыша с мансардой

Стропильная система может быть висячей, когда опорой для стропил являются только две стены, или наслонной. В последнем случае дополнительной опорой становится внутренняя несущая стена. Ограничением для висячей конструкции является расстояние между двумя стенами, к которым крепятся стропила, оно не должно превышать 10 м. Если это расстояние больше, то возможна постройка только наслонной конструкции.

Виды стропильных систем

Недостатокдвухскатнойкрышив том, что из-за небольшого угла наклона скатов некоторый объем пространства по бокам теряется. Частично этот недостаток можно устранить, оборудуя своими руками пустые углы мансарды шкафчиками, полочками и тумбочками.

Пример обустройства мансарды

Реализацию проекта двускатной мансардной крыши можно разделить на несколько этапов. В случае выбора висячей стропильной системы, порядок работ следующий:

  1. Укладка мауэрлата.
  2. Монтаж балок перекрытия.
  3. Сборка и установка стропильной системы.
  4. Монтаж теплоизоляции, обрешетки и контробрешетки.
  5. Укладка кровельного покрытия.

Монтаж стропильной системы крыши

Мауэрлат

Мауэрлат является важной составляющей кровельной системы каменных и кирпичных зданий. Это брус 100×100 мм, укладываемый на стены, к которым крепятся стропильные ноги. Функцией такой опоры, помимо надежного крепления стропил, является равномерное распределение нагрузки на несущие стены.

Мауэрлат

К стене мауэрлат может крепиться арматурой, анкерными болтами, шпильками. Пористый материал стены, например пенобетон, вынуждает использовать болты, длина которых в 3 раза больше толщины мауэрлата. Причина в том, что крепеж очень легко вытягивается из пористого материала. Самый простой вариант крепления своими руками – обвязывание толстой проволокой, ее укладывают в стену между рядами кирпичей или блоков.

Стропильная система для монтажа

Совет!Для гидроизоляции мауэрлата под него стелется рубероид. Сам брус должен быть обработан антисептическими средствами.

В деревянных бревенчатых постройках роль мауэрлата, как правило, выполняют бревна верхнего венца, поскольку переход от камня или кирпича к дереву не требуется.

Установка мауэрлата на стену

Сборка висячей стропильной конструкции

Следующим шагом по проекту является установка балок перекрытия. Они монтируются на мауэрлат и служат основанием будущего пола мансарды.

Установка деревянных балок перекрытия

https://www.youtube.com/watch?v=eqv4iqbmo_k Далее собираются треугольники из стропильных ног. Сборку своими руками можно делать на земле, после чего готовые конструкции поднимать наверх и устанавливать в вертикальное положение. Верхнее соединение стропильных ног укрепляют ригелем, он фиксирует стропила, а в дальнейшем становится основой для потолка мансарды. На нижних концах стропил делаются запилы для крепления к мауэрлату. Фиксируются такие соединения гвоздями или металлическими скобами.

Устройство двускатной крыши с висячими стропилами

Монтаж стропил двускатной крышиначинают с установки и закрепления крайних треугольников. Между ними натягивается прочная нитка или леска, с помощью которой выдерживают горизонталь при монтаже промежуточных стропил. Каждый установленный треугольник временно закрепляется укосинами в вертикальном положении. Расстояние между треугольниками должно быть одинаковым. В случае дощатых стропил шаг выбирается из диапазона 0,6–1 м. Если же стропила из бруса, то шаг увеличивается до 1,6–2,2 м.

Монтаж стропильной системы

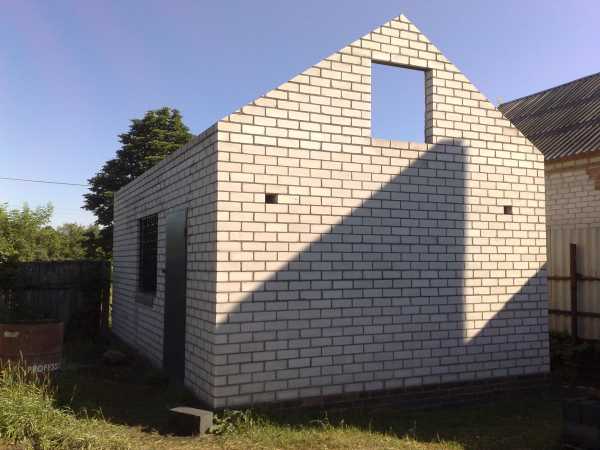

Совет!Хорошим решением является возведение фронтонов еще при строительстве стен. В этом случае крайние треугольники уже есть, так что установка системы стропил упрощается.

Строительство дома с двухскатной крышей

Особенности наслонной стропильной системы

Висячая стропильная конструкция крыши больше подходит для мансарды, так как при этом пространство внутри избавлено от дополнительных стоек. Но если все-таки впроекте выбрана наслонная конструкция двускатной крыши, то есть имеется внутренняя несущая стена, то нужно уделить внимание дополнительным элементам.

Строение стропильной системы двухскатной крыши

Сначала на внутреннюю стену монтируется лежень. Обычно это брус, подобный мауэрлату, 100×100 мм или 150×150 мм. И крепится он аналогично (гидроизоляция тоже нужна). Далее на лежень устанавливаются стойки, а на них крепится коньковый прогон (коньковый брус), его параметры – 150×50 мм или 200×50 мм. Получившаяся конструкция должна быть закреплена укосинами. После этого можно устанавливать стропильные ноги. Верхними концами их крепят к коньковому прогону, нижними – к мауэрлату.

Двухскатная крыша наслонной конструкции

Монтаж заканчивается зашиванием фронтонов, после чего, согласно проекту, можно приступать к работе с теплоизоляцией и кровлей.

Монтаж стропильной системы двускатной кровли

Обрешетка, контробрешетка, утепление

После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

Обрешетка кровли

Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

Обрешетка двускатной кровли

Гидроизоляция

Для защиты от влаги, проникающей через кровельное покрытие, на стропила крепится пленка, слой гидроизоляции. Она кладется внахлест (10–15 см), начиная снизу. Крепится скобами с помощью степлера. Стыки должны быть склеены водостойким скотчем. Натягивать пленку не нужно, лучше, если она будет провисать. Рекомендуется использовать не просто пленку, а супердиффузионную мембрану. Ее преимущество в том, что помимо защиты от просочившихся через кровлю капель воды или конденсата, она способствует выведению влаги, которая все-таки попала в утеплитель, в виде испарений. Такая паропроницаемая подкровельная гидроизоляция обеспечивает просушку утепляющего материала.

Гидроизоляция двускатной крыши

Далее на стропила набивается контробрешетка. Ее назначение – сделать крепление гидроизоляции более надежным, а также увеличить просвет между ней и кровельным покрытием. Своими руками все это проделать несложно.

Гидроизоляция кровли

Какое кровельное покрытие предпочтительно

Жилое мансардное помещение требует соответствующего кровельного покрытия. Нежелательно использовать кровельное железо и металлический профиль. Высокая теплопроводность металла потребует дополнительных расходов на улучшение теплоизоляции. Аналогично обстоит дело с уровнем шума – металлическая кровля будет причиной дискомфорта во время дождя и града. Лучше использовать битумную или натуральную черепицу. Еврошифер тоже подойдет. Монтировать кровлю двускатной крыши своими руками можно сразу после укладки обрешетки на гидроизоляцию.

Двускатная крыша из черепицы

Тепло- и пароизоляция мансарды

Утеплитель устанавливается изнутри помещения. Удобен в этом случае материал в форме плит. Если их ширина на 10–15 см больше расстояния между стропилами, то они встают враспор и хорошо держатся. Для жилищ средней полосы России потребуется несколько слоев утеплителя. Это должно быть отражено в проекте.

Гидроизоляция кровли

Слой пароизоляции крепится снизу к утеплителю, так как испарения, поднимающиеся из жилого помещения к кровле, не должны попадать в утеплитель. Паропроницаемость пленки, используемой для пароизоляции, должна быть минимальной, в идеале – нулевой. Для крепления используются скобы и степлер. Затем монтируется обрешетка.

Утепление и пароизоляция мансардной крыши

Известный отечественный производитель пароизолирующих пленок – «Изоспан». Из зарубежных следует отметить люксембургский «Тайвек». Его продукция самая дорогостоящая, но по качеству превосходит аналоги других производителей.

Кровельный пирог

lestnitsygid.ru

чертежи, устройство, элементы, инструкция, видео и фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Приветствую, камрады! Нам предстоит разобраться, как устроена стропильная система мансардной крыши. Я познакомлю вас с ее основными элементами, их функциями и поделюсь собственным опытом строительства мансардного этажа. Но сначала — несколько определений, которые помогут нам избежать путаницы.

На фото — крыша мансарды моего дома.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Полумансардная крыша отличается от мансардной тем, что опирается на капитальные боковые стены высотой не менее полутора метров. Полумансарда более выгодно использует пространство: у нее нет участков с низкими потолками, непригодных к эксплуатации в качестве жилой площади.

Вот основные виды мансардных крыш:

Элементы

Чтобы не заставлять читателя путаться в терминах, я приведу еще несколько определений. Вот основные элементы стропильной системы:

ИзображениеЭлемент стропильной конструкции
Мауэрлат: уложенный на капитальную стену или монолитное перекрытие брус, служащий опорой для стропил.
Стропильные ноги: наклонные брусья, которые служат опорой для кровли. Висячие стропила (то есть опирающиеся только на стены здания) позволяют построить крышу шириной до 6-6,5 метров. Наслонные стропила (с промежуточными опорами) позволяют увеличить пролет до 12 метров при наличии одной опоры и до 15 метров при наличии двух опор.
Ригель, или затяжка: брус, стягивающий стропила двускатной крыши. Его задача — исключить деформацию стропильной системы в сл

krovlyakryshi.ru

Двухскатная мансардная крыша своими руками: фото, чертежи

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

  • опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
  • обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
  • изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

    ​Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола. Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.

  • наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

Устройство и расположение элементов конструкции показаны на рисунке ниже.

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

  1. Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
  2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
  3. Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
  4. Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.

    ​Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.

  5. Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
  6. Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.
  7. Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
  8. Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

  • величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
  • свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
  • внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

bouw.ru

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

  • фронтон – торцевая часть скатов кровли;
  • мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
  • стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
  • конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
  • стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
  • лежень – горизонтальный брус, на который монтируются стойки;
  • прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
  • затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
  • подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
  • обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru
