Вентиляция в бане своими руками

В процессе обустройства бани особое внимание нужно уделить вопросу организации качественной вентиляции. Без правильного воздухообмена парной попросту невозможно будет нормально пользоваться. При желании все работы по монтажу необходимых систем можно выполнить своими руками. Достаточно лишь разобраться в порядке укладки и подключения основных агрегатов и сделать все в соответствии с инструкцией.

Вентиляция в бане своими руками

Содержание пошаговой инструкции:

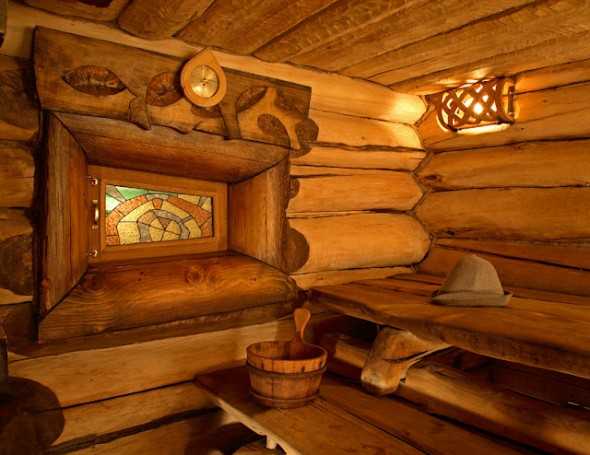

Зачем нужна вентиляция в бане?

Зачем нужна вентиляция в бане

Вентиляция в бане имеет очень важное значение. Чтобы избежать затяжных и не очень интересных объяснений, можно рассмотреть все на конкретном примере.

Посетитель бани пребывает в помещении, заполненном большим количеством горячего пара. Человек вдыхает этот пар. Известно, что дышат люди кислородом, а выдыхают уже углекислый газ. При отсутствии достаточного воздухообмена через какое-то время человек попросту угорит.

Именно поэтому вентиляция в бане должна быть максимально эффективной и сделанной в полном соответствии с технологией. Существует несколько видов вентиляционных систем. Изучите особенности каждого варианта и выберите метод, наиболее подходящий для вашего случая.

Общие рекомендации по монтажу вентиляции

Вентиляция в парилке

Вентиляционные системы устанавливаются для решения двух главных задач, а именно:

  • обеспечения поступления чистого воздуха в баню;
  • отведения отработанного воздуха из парного помещения.

Дополнительно вентиляция обеспечивает более быструю и качественную просушку парилки. Необходимо изучить особенности существующих вентиляционных систем и разобраться в порядке их монтажа, чтобы получить максимально эффективный и качественный воздухообмен.

Важно, чтобы при работе вентиляционной системы не нарушался характерный для бани температурный режим. Воздухообмен должен быть организован таким образом, чтобы в бане не было нарушений распределения температурных потоков. Прохладный воздух в парилке может находиться исключительно у пола. И чем выше к потолку, тем выше должна быть температура воздуха.

Вентиляция не должна отводить из бани чистый воздух. Правильно обустроенная система подает в помещение свежий воздух и отводит отработанный. Ошибки при монтаже системы приведут к крайне неблагоприятным последствиям и для бани, и для ее посетителей.

Поражение древесины плесенью

Основные виды вентиляционных систем

Существует несколько разновидностей систем воздухообмена, подходящих для использования в бане, а именно:

  • естественная вентиляция. Принцип работы такой системы основывается на использовании разности давления внутри бани и на улице. Самый простой и малоэффективный вариант;

    Естесственная вентиляция

  • механический воздухообмен. Для устройства такой вентиляции используются специальные приборы — вентиляторы. Этот вариант более эффективен по сравнению с естественной вентиляцией;

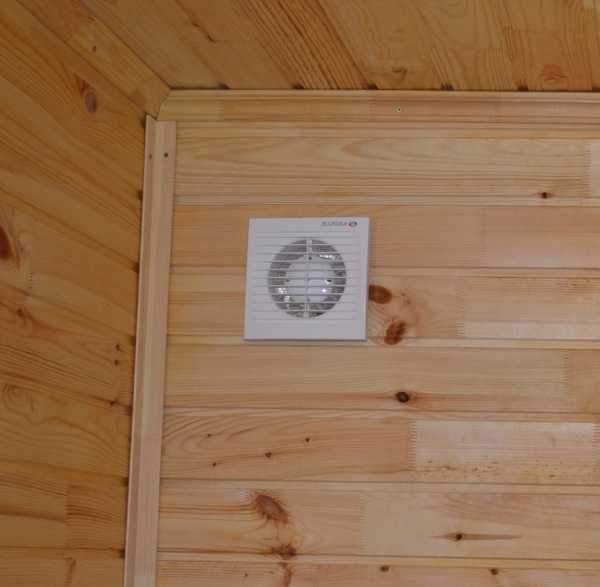

    Вытяжной вентилятор из парной

  • комбинированные установки.

Отработанный воздух отводится из бани через специальный вентиляционный короб. Технология монтажа воздухообмена требует, чтобы короб устанавливался по диагонали к приточному отверстию, через которое в баню поступаете свежий воздух.

Позаботьтесь об устройстве вентиляции во всех помещениях бани, а не только в парилке. Предбанник, комната отдыха и прочие помещения бани тоже должны качественно проветриваться.

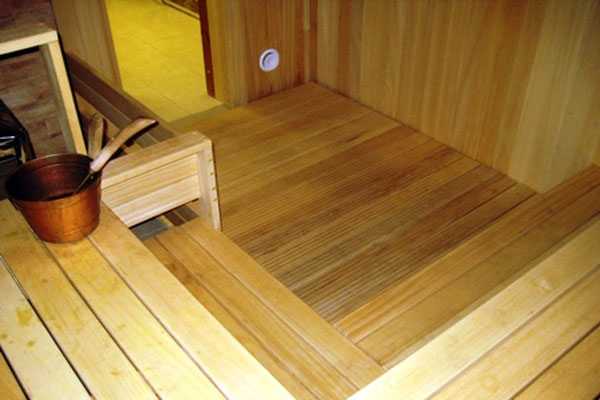

Что нужно знать о вентиляции пола?

Вентиляция

Довольно часто владельцы бань забывают, что пол парной тоже должен качественно вентилироваться. Такая забывчивость приводит к очень быстрой порче элементов конструкции пола и в целом ухудшению характеристик бани.

Полы постоянно контактируют с водой. Без грамотно организованного воздухообмена пол очень быстро разрушится, а напольное покрытие придется менять уже через 2-3 года.

О вентиляции пола нужно подумать еще на этапе строительства бани, т.к. в уже готовом помещении создать качественный воздухообмен будет гораздо сложнее.

Первый этап. Сделайте небольшие отдушины в противоположных стенах цоколя. Лучше всего предусмотреть эти отдушины еще на стадии строительства бетонного основания бани. Создание любых отверстий в уже готовой конструкции приведет к некоторому уменьшению прочности здания.

Вентиляция в парильной

Второй этап. Сделайте в противоположных стенах обслуживаемого помещения по одному вентиляционному отверстию. Через них в комнату будет поступать чистый воздух. Отверстия должны быть сквозными. Готовые каналы рекомендуется закрыть специальными вентиляционными решетками. Подобная защита не позволит проникать в баню разного рода грызунам и прочим вредителям.

Вентиляция в бане

Третий этап. При строительстве печи позаботьтесь о том, чтобы ее поддувало находилось несколько ниже уровня чистового пола. Благодаря подобному размещению печь начнет работать еще и в режиме вытяжки.

Четвертый этап. Настелите напольные доски. При их укладке нужно оставлять щели шириной порядка 7-10 мм. Через эти щели вода сможет стекать вниз. Если же жидкость будет каждый раз задерживаться на полу, доски очень быстро сгниют.

Достаточно часто вентиляция пола обустраивается «по Басту». По этой технологии свежий воздух поступает из-под печки, а отведение отработанного кислорода происходит через отверстие под потолком.

В соответствии с требованиями противопожарной безопасности возле банной печи должен лежать металлический лист. Именно около этого листа создается отверстие для подачи свежего воздуха в баню.

Для устройства подобного воздухообмена необходим специальный выхлопной короб. Можно купить короб в готовом виде либо же собрать своими руками из досок. Внутренняя поверхность выхлопного короба обязательно должна быть покрыта фольгой. Размер короба должен примерно на 15-20% превышать диаметр дымохода.

Вентиляция «по Басту» является самым оптимальным вариантом для тех случаев, когда печка находится непосредственно в парилке. В такой ситуации вентиляционные каналы можно обустраивать даже непосредственно в кирпичном подиуме.

Рекомендации до начала работы

Обратите внимание на место установки банной печи. Если печка располагается прямо в парилке, значит, естественный воздухообмен присутствует изначально. Только полагаться исключительно на него не нужно – такая вентиляция работает лишь при запущенной печке.

Вентиляция

Самый оптимальный вариант монтажа вентиляции – обустройство каналов воздухообмена на противоположных стенах бани. Они должны находиться на разной высоте.

Не рекомендуется размещать вентиляционные отверстия чересчур высоко. Хотя в большинстве других случаев и рекомендуется делать вытяжное отверстие прямо под потолком, в банях действуют несколько иные правила. Если вы разместите вытяжку непосредственно под потолком, горячий воздух будет очень быстро уходить из помещения.

Для бань оптимальной высотой размещения вентиляционных отверстий является уровень равный 1-1,5 м.

Руководство по монтажу вентиляции в бане

Существует несколько простых способов организации эффективного воздухообмена в бане. Изучите каждый из них и выберите самый лучший для вашей парной.

Первый способ. Создайте отверстие для подачи свежего воздуха. Оно должно находиться за печкой, примерно в полуметре от пола. Отверстие для отвода отработанного воздуха делайте с противоположной к входному отверстию стороны, на высоте примерно 30 см от уровня пола. Установите вентилятор в выходное отверстие.

Создайте отверстие для подачи свежего воздуха

Чем ниже вы разместите вытяжной вентиляционный канал, тем более интенсивным будет воздухообмен.

Однако слишком усердствовать тоже не нужно. Старайтесь делать отверстия на рекомендованной высоте, т.к. такие значения являются наиболее оптимальными. Отверстия рекомендуется закрыть вентиляционными решетками.

Второй способ. При таком воздухообмене оба вентиляционных отверстия будут находиться на одной стене. Работа будет вестись со стеной, расположенной параллельно по отношению к печке. Втяжной канал создается на уровне порядка 30 см от пола, вытяжной – на таком же расстоянии от потолка бани. Вытяжное отверстие оснащается вентилятором. Открытые каналы закройте вентиляционными решетками.

Вентиляция

Третий способ. Сделайте за банной печкой отверстие для поступления воздуха. Разместите втяжной канал на уровне около 20 см от поверхности пола. Вытяжной канал делается примерно на такой же высоте, но в противоположной стене. Вытяжное отверстие оснащается вентилятором. Открытые каналы закройте вентиляционными решетками.

Четвертый способ. Этот вариант воздухообмена отлично подходят для бань, напольное покрытие которых уложено со щелями для отведения воды. Сделайте входное отверстие за печным агрегатом на расстоянии около 30 см от поверхности пола. Вытяжное отверстие в случае с такой вентиляцией не делается – отработанный воздух будет уходить из бани через щели напольного покрытия, а уже после отводиться на улицу посредством общей вентиляционной трубы.

Вентилируемые полы в бане

Пятый способ. Такая вентиляция идеально подойдет для бань с постоянно работающим печным агрегатом. Входной канал установите напротив печки, отступив порядка 30 см от пола. Функцию вытяжки будет выполнять печь.

Таким образом, порядок обустройства вентиляции практически не отличается во всех рассмотренных способах. Каждый из них предполагает создание одного или двух отверстий, меняются только место и высота их размещения.

Сами же отверстия вы тоже сможете сделать своими руками. Кирпичные стены легко проходятся перфоратором, а бревенчатые любым подходящим для этого инструментом, к примеру, буром по дереву. В готовые отверстия рекомендуется вложить пластиковые трубы. Не забывайте о защитных вентиляционных решетках. В будущем вы вряд ли обрадуетесь незваным гостям в виде грызунов.

Удачной работы!

Видео – Вентиляция в бане своими руками

svoimi-rykami.ru

схема, устройство, монтаж, фото и видео пошаговое руководство

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

  • Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
  • Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

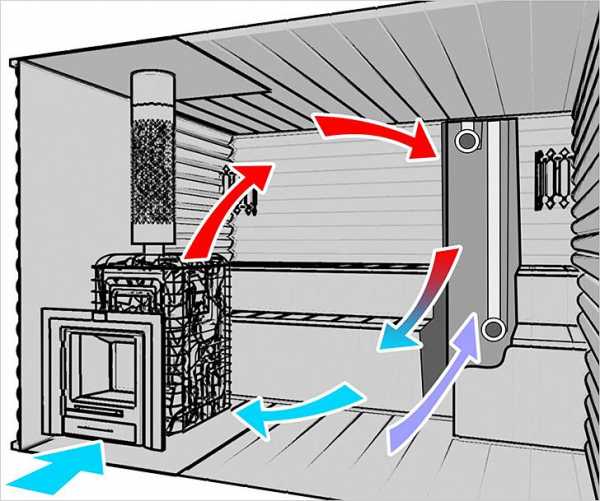

Идеальная вентиляция

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

  • естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
  • автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
  • комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

  • на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
  • обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
  • при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
  • настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
  • после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

С этой статьей читают: Утеплитель для бани на стены изнутри

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

  • Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
  • После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
  • Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
  • В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

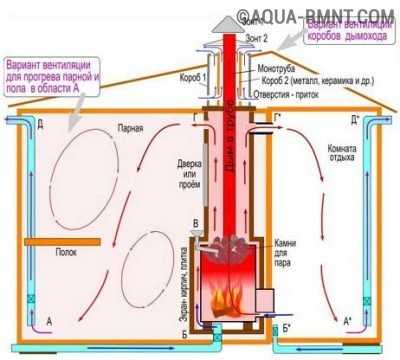

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

www.portaltepla.ru

Вентиляция в парилке своими руками

Мы давно ушли от топки бани «по черному» и отсутствия вентиляции этого помещения. Неотъемлемая часть конструкции традиционной русской бани – вентиляционная система, обеспечивающая распределение тепла равномерно по всей парилке и вывод наружу «отработанного» воздуха. Сделать вентиляцию можно и своими руками и с небольшими материальными затратами, но при обустройстве этого важного элемента бани следует

Вентиляция в парилке своими руками

Общие принципы вентилирования парилки

Качественно сделанная вентиляционная система в парилке – залог не только приятной и расслабляющей атмосферы русской бани, но и Вашей безопасности. Неправильно устроенная вентиляция приводит к многочисленным неприятным последствиям:

  • древесина в бане даже при идеальном устройстве вентиляции подвергается огромной нагрузке и не служит дольше 20 лет, а плохая вентиляция сократит этот срок в несколько раз;
  • запах застоявшегося воздуха и подгнивающей древесины – не самое приятное дополнение бане;
  • если из помещения парилки вовремя не удаляется несвежий воздух, пользоваться такой баней — скорее вред, чем польза для здоровья. В парилке накапливаются газы, выдыхаемые людьми, выделяемые работающей печкой, а также грибками и плесенью, быстро захватывающими плохо вентилируемое помещение.

Важная функция вентиляции – обеспечение теплообмена. Влажный воздух очень плохо проводит тепло, поэтому без циркуляции воздушного потока печка будет греть только пространство вокруг себя. По этой причине входное отверстие вентиляции чаще всего размещают позади печки на небольшой высоте от пола. Так воздух успевает нагреться и распространяет тепло по парилке. В противном случае в помещение подается слишком холодный воздух, нарушая температурный режим.

Выходное отверстие располагают на противоположной стен и на противоположном уровне с входным отверстием. Это очень распространенная ошибка: размещать вентиляционные отверстия на одном уровне: они образуют замкнутый поток, не затрагивающий большую часть помещения, поэтому внизу всегда холодно, а в верхней части парилки слишком жарко и душно.

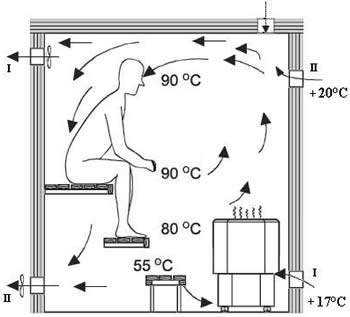

Схема вентиляции в бане (парилке)

Также обязательно стоит учитывать, что такое же, как и правильный выбор схемы, значение, имеет правильно подобранный диаметр вентиляционный отверстий. На каждый кубический метр помещения диаметр должен быть равен 24 см, в противном случае воздух циркулировать не будет.

Еще одна важная часть системы вентиляции – заглушки или задвижки на вентиляционных отверстиях. Они позволяют регулировать интенсивность циркуляции воздуха и быстро разогревать и остужать помещение.

Закладывать вентиляционные шахты необходимо еще на этапе строительства самой бани, потом поменять схему вентиляции можно будет только одним способом — включив в нее вентилятор. В противном случае нарушенная вентиляция сделает баню не слишком комфортной.

Схема вентиляции в бане

Естественная и механическая вентиляция: плюсы и минусы

Вентиляционная система может функционировать как за счет естественного движения воздуха, так и за счет установленного вентилятора. Второй вариант на порядок проще: создать естественную вентиляцию без большого опыта печника за плечами очень сложно. Следует понимать, что любые схемы с иным расположением вентиляционных отверстий – это схемы, рассчитанные на включение в процесс отвода воздуха вентилятора.

  1. При естественной вентиляции циркуляция воздуха происходит за счет разницы в давлении и температуре вне и в помещении. Горячий воздух поднимается в верхнюю часть парилки, проходит в выходное отверстие и создает небольшое разряжение воздуха в помещении, за счет чего во входное отверстие втягивается свежий воздух;
  2. В схемах с использованием вентилятора либо выходной, либо оба потока обеспечиваются за счет искусственного вентилирования воздуха. Схемы с двумя вентиляторами позволяют расположить вентиляционные отверстия в любой точке помещения, при использовании одного вентилятора входное отверстие, как и при естественном вентилировании, располагают в нижней части помещения за печкой.

Плюс естественной вентиляции – минимум материальных затрат, но если конструкция бани не позволяет расположить вентиляционные отверстия по классической схеме, то единственный вариант – включение механической составляющей. Для вентиляции в парилке подойдет далеко не любой вентилятор, выбранная модель должна выдерживать экстремально высокие температуры и повышенную влажность. Обычный канальный вентилятор для работы в тяжелых условиях возле парилки не подойдет, он быстро выйдет из строя, а неисправная электроника в деревянном строении может быть потенциально опасной. Обычный вентилятор может использоваться только для проветривания помещения после использования бани.

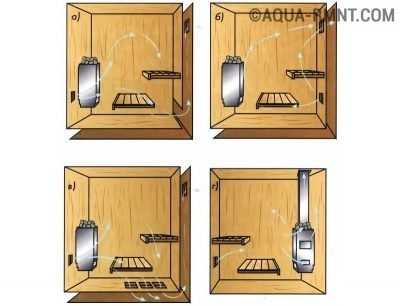

Схемы вентиляции в парилке

Но если вентиляционные отверстия расположены неправильно, механическая помощь вентилятора не заставит систему работать. Чтобы не учиться на своих дорогостоящих ошибках, лучше взять одну из готовых рабочих схем вентиляции, вот некоторые из них:

Варианты вентиляции в парилке

  1. естественная вентиляция выше уже была описана. В ней входное отверстие распложено за печкой, выходное – в верхней части противоположной стены. Чтобы ветер не создавал зону давления и не препятствовал удалению воздуха из парилки, воздуховод делают вертикальным и выносят на крышу здания. Если диаметр отверстий подобран правильно, естественная система работает без лишнего вмешательства. Поток воздуха регулируется с помощью задвижек;

схемы выше – вентиляция с помощью механической тяги. На первой схеме входное отверстие расположено на расстоянии полуметра от пола за печкой, выходное – как можно ниже. Воздух поднимается, нагревается и распространяется в верхней части помещения, затем охлаждается и опускается к выходному отверстию, в котором размещен вентилятор;

  1. схема Б – нетипичное расположение вентиляционных отверстий в случае, когда их можно разместить только на одной стене. Воздух заходит в помещение, ударяется о печку, нагревается, поднимается вверх и выходит в выходное отверстие, где установлен вентилятор;
  2. в схеме В печь используется и в качестве вытяжки, а единственное отверстие расположено у пола на противоположной стене. Эта схема хорошо работает в банях, в которых печь используется постоянно, и реже применяется в домашних банях;
  3. последняя схема обеспечивает циркуляцию воздуха не только в помещении парилки, но и под полом. Воздух заходит в помещение, нагревается от печи, опускается в щели в полу в подпол и выходит наружу. Это позволяет хорошо проветривать пространство под полом.

Правильно обустроенная вентиляционная система поможет создать неповторимую атмосферу русской бани и продлит жизнь конструкции и отделочным материалам в помещении. Проектирование вентиляции – не такая простая задача, как кажется на первый взгляд, но разобраться в базовых правилах и обустроить работающую вентиляцию у себя в бане может даже не профессионал.

Видео — схема вентиляции в парилке

stroyvopros.net

Как сделать вентиляцию в бане своими руками

Для чего нужна вентиляционная система в русской бане? Вот простое объяснение: внутри помещения вас окружает воздух с горячим паром. При дыхании человек потребляет кислород и выделяет углекислый газ. Поэтому при отсутствии нормальной вентиляции можно попросту задохнуться от нехватки кислорода. Профессиональные строители зачастую говорят, что в бане, сложенной из кирпича, вентиляционная система не требуется. Но это совсем не означает, что приток воздуха снаружи совсем не нужен, а говорит о наличии его естественной циркуляции и о том, что дополнительных затрат на обеспечение подачи кислорода в помещение не требуется.

Необходимость вентиляции в бане

В те времена, когда самого понятия «вентиляция» ещё не существовало, бани, как впрочем и все другие постройки, строились без применения каких-либо специальных мер для обеспечения притока свежего воздуха. Но на это были объективные причины. Основным материалом при строительстве тогда являлась древесина, нижняя часть венца была свободной. При этом воздух поступал внутрь бани через щели между брёвнами. Регулировали температуру внутри бани просто — открывая или закрывая дверь. Таким простым и довольно эффективным способом обеспечивали вентиляцию в бане наши предки.

Раньше для проветривания банных помещений просто открывали двери и окна

В настоящее время при строительстве бань часто используют другие стройматериалы и технологии, что и обусловливает иной подход к устройству инженерных систем. Если первоначально в проекте бани не предусмотреть систему вентиляции, негативные последствия могут дать о себе знать в самом скором времени. В первую очередь это преждевременное разрушение материалов, обеспечивающих теплоизоляцию помещений. Когда вентиляция имеет низкую эффективность, через довольно короткое время потребуется заменить и утеплитель, и облицовочные материалы стен и полов.

Изменение температуры воздуха в большом диапазоне и его большая влажность — это основные факторы, определяющие износ применяемых материалов. Кроме того, может появиться неприятный запах, так как существующий микроклимат внутри бани способствует появлению плесени и грибков. Без использования химических средств убрать этот запах невозможно, но их применение в бане неприемлемо. Ну и главное — при отсутствии притока достаточного количества воздуха снаружи, внутри помещения быстро возрастает концентрация окиси углерода (угарного газа) и двуокиси углерода (углекислотного газа), а это, как мы уже говорили, может привести к отравлению людей.

В небольшом помещении парной без приточной вентиляции можно задохнуться

Сложив всё вместе, можно легко понять, что вместо эффекта оздоровления получается совершенно противоположный результат. Вышеуказанных факторов вполне хватает чтобы доказать важность эффективной системы вентиляции в бане.

На нашем портале представлено несколько статей, посвященных строительству и обустройству бани. Вопрос вентиляции особо актуален. В нашем следующем материале вы сможете узнать об особенностях систем, их проектировании, а также найдёте полезные советы по расчётам: https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-2.

Правила обустройства вентиляции в бане

Существуют следующие схемы применяемых систем вентиляции:

  • естественная, при которой возникновение движения воздуха обусловливается наличием естественного перепада давления снаружи и внутри помещения;
  • механическая, которая создаётся специальными устройствами, работающими в автоматическом режиме;
  • комбинированная, появляющаяся из-за перепада давления создаваемого за счёт подачи избыточного количества воздуха вентилятором.

При этом необходима не только подача воздуха внутрь, но и его удаление из помещения, что обеспечивается установкой коробов в противоположной стороне от канала притока.

Система вентиляции также обязательна и в других помещениях бани, таких как душевая комната, раздевалка и комната для отдыха.

Естественная вентиляция возникает из-за того, что холодный воздух снаружи помещения вытесняет более тёплый, и тот уходит вверх по специально созданным каналам

Пол также обязательно должен вентилироваться по причине того, что на него всегда попадает влага. Если вы не сделали хорошую вентиляцию пола, готовьтесь менять его каждые 4–5 лет. Для обеспечения длительного срока службы необходимо выполнить отдушины в противоположных углах цоколя, а также вентиляционные отверстия в противоположных стенах для обеспечения притока и оттока воздуха. Для защиты от грызунов и других мелких животных закройте отдушины в полу и отверстия в стенах решётками. Устанавливая печь, обязательно обеспечьте уровень чистого пола выше поддувала печи, тем самым создав эффект вытяжки. Настил необходимо выполнять со щелями между досками не менее 5 мм. А после завершения пользования баней нужно обязательно высушить помещение.

Одним из популярных способов является вентиляция по «Басту», когда свежий воздух поступает через отверстие под печью, а удаляется через отверстие под потолком, расположенное напротив дверей. В таком случае применяют короб из дерева обшитый фольгой.

При любом варианте вентиляционной системы всегда работают определённые правила, обеспечивающие полноценную циркуляцию воздуха и высокий уровень комфорта микроклимата. Одним из простейших вариантов является установка двух каналов — входного и выходного, сечение которых определяется исходя из следующих требований: на каждый квадратный метр площади помещения необходим канал сечением 24 см2. Очень часто специалисты умышленно занижают сечение каналов, объясняя этот шаг уменьшением потерь тепла. Однако это влечёт за собой только нарушение нормальной работы вентиляции. Для ускорения оттока воздуха разрешается монтаж двух вытяжных каналов или одной магистрали большего сечения. Каналы могут быть расположены как напротив друг друга, так и на одной стене, но в разных углах.

В качестве вентиляционных отверстий в полу могут служит щели между половицами

В процессе подготовки бани большая циркуляция воздуха не требуется, так как это снижает скорость прогрева помещений. Чтобы её уменьшить установите заглушки на каналах или закройте заслонки.

В случае, когда используются материалы с большой воздухопроницаемостью, доски пола должны быть уложены с зазором в 2–3 мм между ними. Воздух будет свободно проходить через щели и тем самым осуществлять функцию сушки и проветривания.

При проектировании системы предусматривается, что приток воздуха главным образом должен обеспечиваться поступлением снаружи помещения, иначе образование неприятного запаха не избежать.

Вытяжные короба необходимо изготавливать только из металла или дерева. В случае применения пластика при его нагревании будут выделяться токсичные вещества, да и срок службы при высоких температурах таких коробов очень маленький. Разрешается их применение только в раздевалках и душевых.

Вытяжные короба можно делать из металла или из дерева

Схемы устройства вентиляционных каналов в бане

Вентиляционные каналы под полами необходимо делать сразу у защитного листа из металла перед печкой. А соотношение размеров короба и дымохода должно составлять порядка 1–1,2. Эта система имеет свои преимущества, так как обеспечивает лёгкость регулировки притока воздуха и не допускает появления запаха в парилке. В случае, когда печь находится непосредственно внутри парной, данный тип вентиляции подходит больше всего. При этом система получается намного сложнее, так как применяется два короба — первый обеспечивает вентиляцию воздуха, а второй подаёт воздух для горения дров в печи. При этом каналы можно размещать в фундаменте, на котором в будущем и будет установлена печь.

Вариант вентиляции должен быть подобран со всей тщательностью, так как это влияет на уровень комфорта внутри помещения.

Есть несколько вариантов обустройства вентиляции в бане:

  1. Канал для поступления воздуха выполняют в стене за печью на 50 см выше уровня пола, а для оттока — в стене напротив, на 30 см выше уровня пола. В этом отверстии монтируется вентилятор. В таком случае прогрев воздуха будет равномерным — холодный воздух нагревается от тепла печи, движется вверх, там остывает, опускается и удаляется через выходной канал. Причём чем меньше будет расстояние от пола, тем сильнее будет скорость потока.

    Входное отверстие для воздуха может находиться за печью, а выходное — на противоположной стене

  2. Все вентиляционные каналы расположены на противоположной от печи стене. При этом входной канал расположен в 30 сантиметрах над полом, а выходной — в 30 сантиметрах ниже потолка. И в этом варианте в выходном канале также монтируется вентилятор. Циркуляция воздуха осуществляется таким образом: воздух, попадая внутрь, доходит до печи, нагревается и поднимается и далее движется через всё помещение к выходному каналу.
  3. Канал для притока выполняется за печкой на 20 см выше уровня пола, а канал для оттока с вентилятором — на противоположной стене на тех же 20 см от уровня пола. Схема циркуляции следующая — воздух входит, нагревается от печи и удаляется через выходной канал вентилятором.
  4. Входной канал расположен за печью на 30 см выше пола. Остывший воздух, опускаясь, проходит через пол и далее через вентиляционное отверстие выходит на улицу. Эта схема отлично подходит для бани, в которой пол оборудован водостоками.
  5. Входной канал делают в стене против печи на расстоянии 30 сантиметров выше пола, а поддувало печи вместе с топкой и дымовой трубой работает в качестве вытяжки. Регулировка температуры и влажности воздуха происходит прикрытием входного канала. Такой способ вентиляции применяют в случае, когда печь работает непрерывно.

В зависимости от особенностей конфигурации банных помещений применяются разные способы расположения вентиляционных отверстий

Если в бане предусмотрен бассейн, не забудьте и для него обустроить систему вентиляции. Подробнее об этом читайте тут: https://aqua-rmnt.com/vodosnab/font_bass/ventilyaciya-bassejna.html.

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

  • входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
  • размер сечения всех каналов также должен быть одним и тем же;
  • нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов.

Площадь сечения вентиляционных каналов вычисляется из уже упомянутого соотношения: 24 см2 на 1 м3 помещения. Для обеспечения циркуляции вытяжной канал можно сделать немного большим, чем входной.

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

  • электрическая дрель;
  • коронка по дереву/металлу диаметром 100 мм;
  • строительный пистолет под тубу с герметиком.

Пошаговая инструкция: как сделать вентиляцию в бане своими руками

Процесс монтажа вентиляции в бане зависит от типа помещения, в котором проводятся работы.

Вентиляция в предбаннике

В предбаннике должно быть тепло, сухо и достаточно свежего воздуха. Для этого в нём обычно устанавливают только один выходной вентиляционный канал. Для увеличения циркуляции воздуха в него заводят вентилятор. Канал чаще всего выполняют напротив двери в парилку на высоте не более 50 см над уровнем пола. Дополнительно вентиляционный канал оборудуют заглушкой, которая закрывается, если баня не используется.

В случае когда топочная дверца и поддувало печи расположены в предбаннике, обязательно выполняется и входной канал, который обеспечивает подачу воздуха снаружи к топке. Обычно такой канал монтируют ниже уровня чистового пола предбанника. Монтаж выполняют до того, как настилают доски на пол. Снаружи на вход обязательно устанавливают решётку.

В предбаннике чаще всего устанавливают только один выходной канал вентиляции или просто открывают окно

Как сделать вентиляцию в парилке бани

Работа вентиляционной системы парилки имеет свои особенности по сравнению с другими помещениями, так как внутри неё климатические условия довольно экстремальны. Несмотря на то, что обычно вентиляционные каналы во время процедур прикрываются либо закрываются полностью, вентиляция всё равно должна присутствовать для насыщения помещения кислородом, удаления углекислого газа, обеспечения равномерного прогрева и прочих задач. К примеру, одна из самых эффективных и распространённых систем для парилок это вентиляция «Басту».

При устройстве вентиляции типа «Басту» в парилке устанавливают вентиляторы и насосы

Видео: установка вентиляционных клапанов в парилке

Как сделать отверстие в стене сруба

Весь процесс состоит из нескольких шагов:

  1. Перед тем как начать сверлить отверстия в стенах, подбирается бур или коронка нужного диаметра для выполнения отверстия, диаметр которого должен быть больше диаметра используемой трубы с учётом толщины теплоизоляционного материала.

    С помощью такой коронки можно просверлить идеально круглое отверстие

  2. Выполняется разметка центра канала в месте его расположения согласно имеющего чертежа.
  3. Затем при помощи электрической дрели и подобранного бура или коронки выполняют сквозное отверстие в стене.

    По готовой разметке отверстие сверлится с помощью дрели или перфоратора

Если же стена выполнена многослойной из-за утеплителя, тогда отверстие выполняется следующим образом:

  1. Сверлом насквозь выполняется отверстие.
  2. Затем размечается канал нужного диаметра.
  3. По всей длине размеченной окружности, сверлятся отверстия небольшого диаметра.
  4. Далее стамеской или лобзиком устраняются перемычки и вынимаются внутренние фрагменты.
Видео: чем сверлить отверстие в деревянной стене

Установка труб и решёток

Для изготовления вентиляционных коробов лучше использовать трубопроводы, изготовленные из оцинкованного металла. В случае применения труб из пластика они должны быть рассчитаны на работу при повышенных температурах во избежание разрушения материала.

В вентиляционное отверстие можно вставить задвижную коробку, решётку или вентилятор

Сам процесс монтажа состоит из нескольких этапов:

  1. Труба оборачивается теплоизолирующим материалом и устанавливается в выполненное отверстие. Зазоры между стеной и трубой заполняются герметиком или монтажной пеной для обеспечения защиты от проникновения влаги.
  2. Далее крепятся защитные решётки при помощи саморезов или промышленного влагостойкого клея.

Для того чтобы оценить работоспособность канала вентиляции, достаточно поднести к нему зажжённую спичку, свечу или тлеющий фитиль. По направлению и скорости движения дыма можно определить эффективность работы смонтированных вентиляционных каналов. Если скорость движения воздуха недостаточна, рекомендуется установить в каналы вентиляторы.

Видео: вентиляция «Басту» в бане

При строительстве бани заранее продумываются все инженерные системы. Канализация не исключение. Подробнее про её обустройство вы сможете узнать здесь: https://aqua-rmnt.com/kanalizaciya/postrojki/kanalizaciya-dlya-bani-svoimi-rukami.html.

Всё ещё не уверены, требуется ли система вентиляции в бане? И думать не надо, однозначно требуется. Но помните, что выбор схемы вентиляционной системы будет определяться исходя из многих аспектов конструкции самой бани, а также личного предпочтения владельца.

aqua-rmnt.com

Как правильно сделать вентиляцию в бане своими руками


Баня всегда была необходимым атрибутом жизни наших сограждан. Сегодня ее можно увидеть не только на приусадебном участке или даче. Некоторые горожане даже оборудуют сауны в квартирах. Это похвально, но нужно знать, как правильно обустроить собственную баню. Об этом расскажем в данной статье. Началу строительства бани должно предшествовать всестороннее изучение вопроса вентиляции и ее правильного оборудования. Такое пристальное внимание этой проблеме обусловлено тем, что это и комфорт эксплуатации, и безопасность парильщиков, и долговечность строения.

Баня своимим руками

Правильная вентиляция в бане

Современный рынок предлагает большие возможности оборудования банных вентиляций. Однако можно воспользоваться и традиционными методами, которые использовались еще нашими дедами.

На приток воздуха существенно влияют печи, а точнее – их физические свойства и устройство. Обычное место расположения топок печей – в дополнительном смежном помещении, или непосредственно внутри парной. При использовании металлических печей с обкладкой со всех сторон кирпичом или каменными плитами, между ними оставляется пятисантиметровый зазор.

При расположении печи в комнате отдыха оборудуют прорези на ширину используемой облицовки, которые обеспечивают частичную вентиляцию. Топочная тоннель обкладывается неплотно. Размер зазора – 0,5-1 см. В него потом будет заложена базальтовая вата для обеспечения противопожарной безопасности.

Правильная вентиляция в бане

Если вентиляция спланирована грамотно, то и воздух парной будет распределяться правильно, обеспечивая благоприятную атмосферу и комфорт. В бане можно оборудовать такие вентиляции:

  1. Естественную – работает по принципу создания воздушного потока благодаря разности давления в помещении и на улице. Приток воздуха обеспечивается по отверстию, расположенному внизу бани, вытяжка – через верхнее отверстие на противоположной стене. К положительным моментам системы стоит отнести то, что нет необходимости использовать специальное оборудование. К отрицательным – возможные сквозняки; необходимость дополнительной герметизации стен, окон и дверей; проблематичность полноценного прогрева бани.
  2. Комбинированную – для создания разности давления используются приборы, к примеру, вентиляторы. Система считается оптимальной. При ее оборудовании нет проблем с выбором места вентиляционных отверстий. Парильщики получают самые лучшие условия для пребывания в бане. Ее стоимость доступна для большинства владельцев бань. Недостаток в том, что придется покупать и монтировать дополнительное оборудование.
  3. Механическую – отличается полной механизацией. Подача воздуха и температурный режим контролируется «умными» устройствами. Положительные моменты – минимальное человеческое участие и высокая продуктивность. Отрицательные – высокая стоимость и потребность в сервисном обслуживании.

Устройство вентиляции в бане и парилке

Механизм ее работы прост: необходимо предусмотреть два отверстия. По одному будем осуществляться приток свежего воздуха, а по второму – отток отработанного воздуха. На интенсивность работы оказывают влияние размеры и расположение отдушин. Оптимальные показатели правильной вентиляции – 5-10 обновлений воздуха в парилке за час. Если они ниже, то это говорит о полном отсутствии тяги, либо наличие сильных сквозняков, которые гуляют по спинам людей.

Устройство вентиляции в бане

Есть и такой риск, как щадящий, мягкий обдув парилки. Из-за резкого холодного воздуха создается дискомфорт для парильщиков. Выход единственный – правильное обустройство вентиляции.

Вот некоторые нюансы, которые в обязательном порядке выполняются при выполнении всех вариантов монтажа вентиляции:

  1. Обустройство вентиляционных отверстий непосредственно при строительстве бани, а потому они должны быть предусмотрены еще при проектировании;
  2. Вытяжное отверстие по своим размерам не должно быть меньше, чем проточные отдушины. Отклонение от этой нормы приводит к непоступлению свежего воздуха в помещение. Ускорить отток можно увеличением вытяжного вентканала. Нередко для этого предусматривают 2 вытяжные каналы.
  3. В вентиляционных каналах устанавливаются задвижки или жалюзи, которые при разогреве полностью закрываются. Кроме этого, с их помощью снижают влияние погодных условий.
  4. Пропорциональность сечения вентотверстия – на 1 куб. метр помещения – 24 см сечения.
  5. Отверстия – вытяжные и приточные – не располагаются друг против друга.
  6. Правильная циркуляция воздуха достигается за счет пару отверстий:
  7. Приточного – он располагается поближе к полу и печке. Необходимо для поступления свежего воздуха. Именно оптимальное поступление воздуха гарантирует быстрое нагревание бани и поддержание постоянной температуры.
  8. Вытяжного – его обустраивают поближе к потолку. Это отверстие обеспечивает удаление угарных газов и перегретого воздуха.

Схема вентиляции бани

Рассмотрим несколько схем расположения вентиляционных люков в банях.

  • Первая схема предусматривает обустройство отверстия для притока на высоте полметра. Вытяжка предусматривается внизу противоположной стены у пола. Отработанные продукты выводятся принудительным способом. Это гарантирует равномерность прогревания всего поступающего воздуха. Важный момент – эффективность зависит от максимально низкого расположения вытяжки.
  • Вторая схема – расположение обеих отверстий на одной стене на противоположной стороне от печи: приточное – 0,3 и от пола, вытяжное – 0,3 м от потолка. Воздух нагнетается вентилятором. Используется в банях, оснащенных одной стеной, с топкой внутри парилки.
  • Третья схема – место приточной отдушины находится на высоте 0,3 м от уровня пола. Вытяжка – напротив, у пола. Отличается скоростной работой.
  • Четвертая схема – является оптимальной для бань, оборудованных протекающими полами. Достаточно обустроить лишь одно отверстие для притока свежего воздуха. Оно располагается за печкой.  В подполье холодный воздух попадает через щели, а потом через вентиляционную трубу выводится на улицу.
  • Пятая схема подходит для парилок, которые работают непрерывно.

Вентиляционные системы в банях работают в двух режимах: обеспечивают доставку свежего воздуха для работы парной и быструю просушку банных помещений. Второе чрезвычайно важно для продления срока эксплуатации здания бани. Эти режимы обязательно должны быть учтены при обустройстве вентиляции своими руками.

Схема вентиляции бани

Общие принципы проведения вентиляции состоят в следующем:

  • Свежий воздух, который поступает в баню, не нарушает режим температуры.
  • Воздух разной температуры располагается послойно: холодный – у пола, теплый – ближе к потолку, комфортный – на полке.
  • Из парной удаляется отработанный воздух с малым количеством кислорода и большим – углекислого газа.

При использовании правильной схемы вентиляции будет достигнут максимальный банный эффект. Для этого достаточно трех правил:

  1. Свежий воздух поступает рядом с печью, а потому успевает нагреваться.
  2. Равномерное распределение тепла достигается расположением в стене, которая находится напротив печи по диагонали.
  3. Расположение основного отверстия для отвода использованного воздуха – ближе к потолку, дополнительного – на расстоянии 1-1,2 метра от пола.

В зависимости от конструкции бани выбирается определенная схема вентиляции. Есть, правда, элементы, которые обязательны для любой вентиляции. Речь о вентиляционных отверстиях в фундаменте; отдушинах с решетками и зазорах в полу, отверстиях в стенах и потолках; вентиляционных трубах, которые выходят на крышу; приточно-вытяжных вентиляторах.

Вентиляция в кирпичной и каркасной бане

Существуют и определенные правила выбора системы вентиляции для банных построек из различных материалов. Поговорим об определенных нормах для кирпичных бань, правда, они больше касаются солидных зданий. Для небольших важно знать, что в случае обшивки стен досками или вагонкой должен быть оставлен воздушный зазор. Это необходимо, поскольку придется просушивать и основные, и деревянные стены.

Сами монтажные работы особого труда не вызывают. Выводится труба на улицу, для чего понадобится отверстие в стене размером где-то 20х20 см. С основной трубой (металлической или пластиковой) соединяются трубы, которые идут в различные помещения бани. Пустота вокруг трубы в стене задувается монтажной пеной. На выходе трубы закрываются вентиляционными решетками. При необходимости устанавливаются вентиляторы.

Теперь о вентиляционных системах каркасных бань. Длительная эксплуатация деревянных полов и подножных решеток в таких банях можно достигнуть вентиляцией и просушкой. В противном случае они придут в негодность уже через несколько лет.

Вот почему чрезвычайно важны антисептическая обработка деревянных деталей и постоянный приток свежего воздуха, который может быть обеспечен системой вентиляции.

В каркасной бане такая система может действовать через печь, форточки, двери, отдушину и вентиляционные каналы.  Сквозная выемка диаметром 10-15 см – это отдушина. Она устанавливается под верхним потолком. Воздуховоды и отдушина снабжаются задвижками или заслонками, необходимыми для регулирования степени открытия вентиляционных отверстий.

В целом система вентиляции в каркасных баня идентична используемым в помещениях из других материалов. О которых уже писалось выше.

Надо с полной ответственностью относиться к обустройству системы вентиляции в бане, выполнять все требования. Это станет гарантией эффективного использования бани для укрепления здоровья, получения нового заряда бодрости.

79w.ru

Вентиляция в парилке бани своими руками: схемы, устройство, видео

Содержание статьи:

Вентиляция парилки это важнейшая составляющая конструкции современной бани. Вентиляция служит для отвода излишков пара, отработанного воздуха и правильного распределения тепла в помещении. Обеспечить вентиляцию в парилке можно своими руками, вложив совсем немного средств и материалов. Но сначала разберемся: нужна ли в парилке вентиляция.

Зачем в парилке вентиляция

благоприятная атмосфера в парной

Грамотно сооруженная вентиляция в парилке решает две задачи:

  • комфорт для парящихся;
  • безопасность.

Отсутствие воздухообмена или неграмотно сделанная в парилке вентиляция может привести к таким печальным последствиям как:

  • стремительное гниение и износ строения. Даже в правильно сооруженной бане древесина служит не дольше 2 десятков лет. Если же вентиляции нет, этот срок уменьшится в разы;
  • неприятный запах гнили и затхлости отвадят от посещения парной;
  • скопление газов и микробов вредны для здоровья. Во время горения дров и нахождения в бане людей, выделяются газы. А во влажной и теплой атмосфере развиваются плесень, грибки. Если воздухообмена нет, все вредные примеси концентрируются, делая банные процедуры опасными для человеческого организма.

Одна из важнейших функций вентиляции в парилке – это оптимизация прогрева. Воздух, насыщенный водными парами, слабый проводник тепла.

Вот почему баня без вентиляции протапливается дольше. Для усиления движения воздуха приточное отверстие располагают за топкой, чуть выше пола. Попадающий в помещение воздух сначала прогревается, не понижая общую температуру в парной.

Итак, вентиляция в русской парной нужна, а как ее правильно сделать – читайте дальше и смотрите в видео.

Правила устройства вентиляции в парилке

движение воздуха в парной

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

  • Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
  • Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

  • конденсат на стенах;
  • плесень в углах;
  • тяжелый запах;
  • сквозняки;
  • холод в среднем и верхнем слоях воздуха;
  • баня плохо набирает температуру и быстро выхолаживается;
  • удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Какая вентиляция парной лучше: естественная или принудительная?

температурная схема парной

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

  • При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
  • При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Схемы вентиляции парилки

четыре простые схемы вентиляции для любой конструкции парной

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А – фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток – напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши. Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками.

Б – на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В – вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г – на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Очень важную роль в организации вентиляции парилки играет печь. Именно от ее расположения во многом зависит схема вентиляции. Более эффективный воздухообмен возможен при устройстве каменки непосредственно внутри парной, а не в прилегающем помещении.

О проветривании русской бани

движение воздуха при растопке

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене. Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

Как только температура в парилке достигает нужной, открывается задвижка нижней вытяжной трубы, приток оставляем, как был. Таким образом мы заставляем воздух двигаться по кругу. В верхней части помещения остается подушка горячего воздуха, обеспечивая равномерное перемешивание.

Сделать вентиляцию в парилке, как правило, можно своими руками с привлечением минимальных средств. Для этого необходимо лишь понять принципы движения воздушных потоков.

Чтобы не допустить ошибок в организации вентиляции парилки, посмотрите видео:

strojdvor.ru

Как сделать вентиляцию в бане

Тот, кто имеет загородный участок и дом на нем, непременно старается построить рядом баню, ведь свежий воздух и оздоровительные процедуры дают возможность полноценно отдохнуть и оказывают благотворное влияние на организм. Но кто строил баню, знает, что одним из самых важных конструктивных элементов этого сооружения является вентиляционная система. В этой статье речь пойдет о том, как ее сделать самостоятельно.

Принципы работы

Прежде чем сделать вентиляцию, нужно знать о функциях, которые она будет выполнять. Суть в том, что система работает сразу в двух основных направлениях, которые определяют режим работы. Оба функции важные и дополняют друг друга:

  • Чтобы процесс принятия оздоровительных процедур происходил по всем правилам, нужна постоянная циркуляция свежего воздуха.
  • После того как мытье завершилось, с помощью вентиляции должно происходить естественное проветривание и быстрое просушивание всех помещений, которые подвергались воздействию пара и влаги. Эта процедура будет способствовать долговечности деревянных конструктивных элементов сооружения.

Необходимо знать общие принципы работы вентиляции, чтобы понимать, как она действует:

  • В парной температурный баланс должен быть стабилен. Приток свежего воздуха не должен нарушать существующий тепловой режим.
  • Температура в парилке должна быть разной в зависимости от высоты расположения человека, принимающего банные процедуры. В нижней части парилки воздух должен быть прохладный, на уровне полки воздушные потоки должны окутывать комфортом и теплом, на верхнем лежаке должна быть самая высокая температура, от которой должно быть жарко.
  • Из комнаты парной должен вытягиваться воздух, насыщенный углекислым газом, а поступать – с оптимальным количеством кислорода.

Если схема произведена правильно, то соблюдаются все вышеописанные принципы. Для этого нужно, чтобы все вентиляционные коммуникации были на своем месте:

  • Чтобы свежий воздух успевал нагреться до нужной температуры, место его притока размещают в непосредственной близости от печки.
  • Отработанный воздух должен выходить через отверстие, расположенное в стене напротив печки. Для этого нужно прорисовать визуальную диагональ. При таком расположении вентиляционной коммуникации в парной, распределение нагретого воздуха будет равномерным.
  • Главное отверстие для выхода отработанного воздуха располагают недалеко от потолка, а вспомогательное, которое постоянно не закрывается во время принятия парных процедур, располагается на высоте 1 м от пола. Это взаимное расположение вентиляционных отверстий способствует образованию под потолком стойкого пара, который находится в так называемом парном кармане.

Обратите внимание! Если все эти принципы и условия будут выполняться в полной мере, нужный эффект для восстановления сил и отдыха будет обеспечен. При этом после парилки не нужно забывать о том, что парная должна хорошо проветриться и просушиться, эти меры не позволят грибку и плесени образоваться на деревянных конструкциях банного сооружения.

Особенности русской бани

Схема воздушных потоков

Как известно бани бывают разные: русские, финские, турецкие. Все они отличаются по принципу действия. Русская парная имеет свои специфические отличия.

  • В парную поступает воздух снаружи. Чтобы воздух, который поступает в помещение, сразу же подвергался нагреву, печку устраивают недалеко от неплотно закрывающейся двери. С банями, рассчитанными на большое количество людей, пришедших попариться, отдельный случай, в этой ситуации сооружается полноценный воздуховод. Благодаря ему обеспечивается горение печки, так как подается свежий воздух с необходимым количеством кислорода, который поддерживает процесс горения. Если правильно построить два воздуховода, будет не только хорошо гореть печь, но и обмен воздуха в парилке значительно улучшит качество процедур.
  • Отработанный воздух должен иметь выход. Наиболее короткий и естественный путь для его удаления – это отверстие топки в трубе печки. Чтобы так происходило, нужно правильно установить печь. Она должна находиться именно в парилке, при этом подача дров должна происходить только из парной, а не из помещений, находящихся рядом. Если каменная печь установлена по всем правилам, установки дополнительной вентиляции можно избежать. Также надо учесть, что при открывании дверей происходит проветривание залпом, при котором идет дополнительный обмен воздуха. После принятия банных процедур естественная вентиляция работает при качественном проветривании благодаря небольшому отверстию, размером с кирпич, проделанному в наружной стене бани со стороны парилки. Но не нужно забывать его закрывать при прогреве и принятии банных процедур. Если в парной присутствует окно, то отверстие делать не нужно, именно окно будет выполнять вентиляционную функцию.

Итак, вентиляцию можно не организовывать, если присутствуют следующие факторы:

  • венцы сруба в нижней части уложены неплотно;
  • каменная печь оборудована в парной, при этом отопление происходит именно из этого помещения;
  • парилка имеет в наружной стене закрытое отверстие, которое в случае надобности для проветривания можно открыть, или присутствует открывающееся окно.

Такая система имеет право на жизнь, если речь идет о маленькой бане, где парятся одновременно всего несколько человек. Такие сооружения часто можно встретить на загородных участках, где строятся баньки только для членов семьи и близких людей.

Особенности кирпичной бани

Особенности вентиляционной системы

На кирпичные бани распространяются немного другие нормы. Однако если она все же будет малых размеров, можно воспользоваться вышеописанными принципами постройки вентиляционной системы, только при обшивке стен древесным материалом нужно оставить зазор для просушки как деревянных стен, так и кирпичных.

Сначала в стене нужно сделать отверстие, чтобы в нее прошла вентиляционная труба. Зазоры задуваются монтажной пеной. К главной трубе приделываются трубы, которые разветвляются в комнату отдыха, раздевалку, душевую и другие банные помещения. В каждом помещении на вентиляционных трубах устанавливаются решетки. Если естественная вентиляция слабая, ее можно усилить вентилятором.

Схемы

Варианты вентиляции
  • Приток воздуха делается за печью выше на 50 см уровня каменки, а отверстие для вытяжки – на стене, которая располагается напротив двери как можно ниже, на расстоянии 20 см от пола. Устройство вентиляции в бане выполняется в принудительном порядке, поэтому отверстие оборудуется вентилятором. При такой схеме поступающий с улицы воздух прогревается в помещении равномерно. Печь быстро нагревает холодные воздушные массы, и они поднимаются под потолок. Оттуда воздушный поток двигается вниз и выходит через отверстие вытяжки. Чем ниже вытяжное отверстие, тем выше КПД печи.
  • Отверстия вытяжки и притока находятся на одной стене, которая расположена напротив печи. Входит свежий воздух снизу на расстоянии 20 см от пола, а выходит под потолком, в отверстие, сделанное в 30 см от его поверхности. Вентиляция также принудительная, поэтому на входном отверстии расположен вентилятор. Холодные воздушные массы, попадая в помещение, достигают печи, где нагревшиеся потоки поднимаются к потолку, делают вращательное движение по парилке и вытягиваются наружу. Этот вариант используется, когда в парилке только одна наружная стена, в которой можно оборудовать вытяжные коммуникации.

Отверстие притока может находится за печью на расстоянии 20 см над полом. Отверстие вытяжки может находится на таком же уровне, но у противоположной стены. Принудительная вентиляция предполагает, что отработанный воздух выводится наружу с помощью вентилятора. Воздух с улицы проникает в парилку и с помощью печки резко нагревается, затем постепенно остывает и опускается вниз, откуда удаляется при помощи вытяжки. Все процессы происходят быстро. В парилке присутствует одновременно и свежий и равномерно нагретый воздух.

Если в парилке пол протекающий, эта схема вентиляции подойдет лучше всего. Отверстие обустроено только одно – приточное, которое находится позади каменки на расстоянии 20 см от пола. После нагревания отработанный воздух охлаждается и опускается вниз. После этого он попадает через щели под пол и по трубе выходит наружу через крышу. При таком варианте воздухообмен в парилке находится в оптимальном состоянии. Кроме того, пол быстро просыхает, что способствует долгому сроку его службы.

  • Если печь работает без перерыва, подходит следующая схема, при которой печное поддувало выступает в качестве вытяжки. В парилке делается только одно вентиляционное отверстие притока, которое находится возле пола напротив печки.

Выбрать схему вентиляции можно исходя из объективных условий, которые диктует конструкция бани.

Видео

В этом видео показано, как сделать вентиляцию в парилке:

Последняя редакция: 03.05.2017 Автор: Ярослав Врубель

kaksdelatbanyu.ru
