Гараж для автолюбителей – это личное пространство, для занятия любимым делом. Пространство обустраивается под собственные нужды, будь то мастерская или даже место для отдыха. Поэтому так важно придумать качественное отопление гаража. Самый экономный способ мы и постараемся найти в данном обзоре. При правильном подходе система обогрева в гараже будет экономичной и безопасной.

Качественное отопление позволяет создать комфортные условия в любом гараже

Содержание статьи

Отопление гаража: самый экономный способ, что выбрать

Если хозяйственная постройка располагается рядом с основным строением, то часто используется обогрев на газе. При этом система отопления может подключаться к уже существующей в доме.

Чтобы сделать отопление гаража своими руками экономно, вы можете применить вариант с обогревом при помощи разных вариантов твердотопливного сырья. В качестве которого можно использовать дрова, торф, уголь и дизельные продукты. При этом можно сэкономить на ресурсах, но важно продумать хранение сырья.

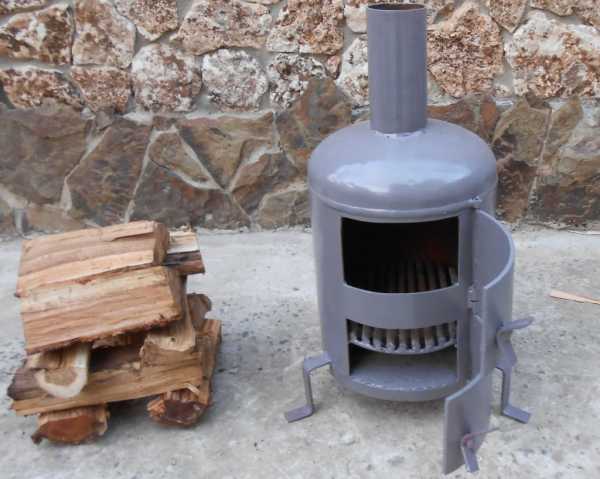

Простая буржуйка способна достойно обогреть небольшое помещение

К сведению! Простым решением является газовый конвектор. В таком оборудование циркуляция тепла происходит за счет конвекции. Прибор подсоединяется к баллону, но его потребуется наполнять раз в несколько дней.

Какие способы отопления для гаража существуют?

Самый экономный способ отопления гаража определяется множеством факторов: доступностью топливного сырья, финансовыми возможностями и удаленностью от основного жилища.

Обогрев машинного пристанища может осуществляться такими приборами:

  • передвижное оборудование: тепловые пушки и вентиляторы для нагрева;

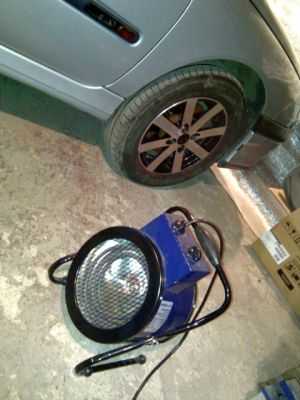

Тепловые пушки практичный способ обогрева

Статья по теме:

Тепловая пушка на дизельном топливе. Достоинством подобного оборудования считается мобильность. Ведь их достаточно просто переместить куда вам нужно. Как правильно выбрать данное приспособление, и на что следует обратить внимание читайте в статье.
  • инфракрасные обогреватели;

Подобное устройство не распространяет в воздухе вредные продукты сгорания

  • электрический котел подходит для просторных помещений; стационарные обогреватели.

Компактная модель

Качественное отопительное оборудование имеет важное значение для создания благоприятной обстановки в гаражном помещении.

Преимущества отопления от электричества в гараже

Рекомендуется рассмотреть в качестве самого экономного способа отопление гаража электричеством. У него такие плюсы:

  • простота установки и доступность электричества;
  • обширный выбор приборов разного типа;
  • можно выбрать устройство с подходящей мощностью;
  • стремительная теплоотдача.

В качестве отопительных приборов применяются конвекторы

К минусам подобного оборудования относится высокая стоимость. Учитывайте, что качество обогрева зависит от бесперебойной работы электрической сети.

Можете использовать такие способы:

  • тепловые пушки представляют собой недорогой вариант, в них  воздушные массы после нагрева распространяется под воздействием вентилятора;
  • инфракрасное оборудование прогревает поверхности и всевозможные предметы, а они дают тепло. Инфракрасные лучи не причинят вреда покраске машины;
  • конвектор прогревается сам и распределяет тепло вокруг. Греет пространство хуже, чем пушка, но тепло держится продолжительно;
  • к самым дорогим вариантам относятся инверторные сплит – системы. Они позволяют экономить электричество.

Электрические модели тепловых пушек достаточно быстро обогревают компактные помещения

Полезная информация! Тепловые модели рекомендуются для малогабаритных помещений. Тепловентиляторы и тепловые пушки не только выполняют прогрев, но и помогают произвести просушку колес и дна автомобиля.

Водяное отопление

Если гараж построен поблизости с основной постройкой, то самый экономный вариант отопление гаража с привязкой к основной отопительной системе.

При этом не нужно устанавливать котел, но понадобится протянуть трубопровод. Такой вариант приведет к нагрузкам и увеличению количества топлива. Если применяется отдельный котел, то полную мощность  можно применять в случае необходимости, а в других случаях оборудование работает на номинальном уровне.

Водяное отопление можно сделать не только от котла, но и от печи

Обратите внимание! Чтобы избежать размораживания, стоит использовать вместо воды в системе – антифриз.

Отопление на газе

Самым эффективным вариантом считается газовый. Это хорошее решение, в случаях, когда поблизости проходит газовая магистраль. Для установки подобного источника тепла необходимо оформить проектную документацию и получить специальное разрешение. Пользование газом предполагает соблюдение всех мер безопасности. Запрещено использование самодельного устройства, и подключение какого – либо оборудования.

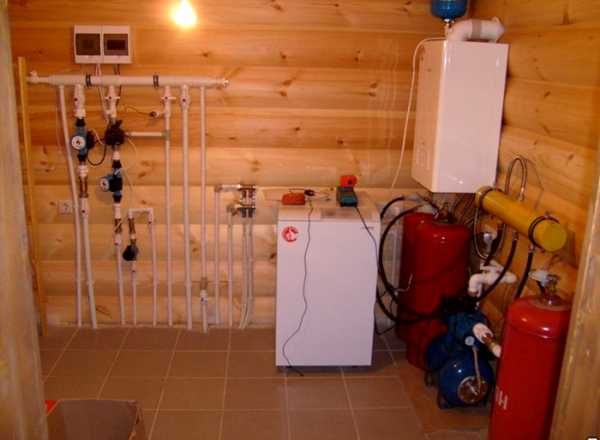

Вариант монтажа газового отопления

С помощью газа можно создать полноценную систему обогрева с котлом и трубами. Также его используют для разного типа обогревателей.

При использовании сжиженного газа, тара для его хранения должна храниться за металлическими стенками

Полезная информация! Как вариант, можете воспользоваться сжиженным газом для конвекторов, инфракрасных нагревателей или для пушек. При использовании газовых горелок и тепловых пушек, не забывайте проветривать.

Твердое топливо – бюджетный вариант

При наличии твердого топлива можно даже сделать конструкцию самодельного отопления в гараже. По характеристикам экономии уголь и дрова превосходят другие варианты. В качестве топлива используются различные отходы от производства, горючие отходы, а также растительные остатки. Такой вариант не зависит от энергетических линий.

Существует огромное разнообразие печей, работающих от этой разновидности топлива

В качестве отопительного прибора можно сделать печь своими руками из листового материала, бочки или из арматуры. Подобный способ отопления более пожароопасный по сравнению с остальными. Необходимо постоянно поддерживать горение. Некоторые приборы отличаются низкой экологичностью.

Так выглядит печь в разрезе

Печка на дровах представлена разными вариантами. Это буржуйка, устройства длительного горения, конструкции из кирпича и пиролизные устройства. Буржуйка прекрасно подходит для малогабаритных помещений, а также она просушивает воздух. Котлы более безопасный вариант. Они могут работать без постоянного присутствия человека.



Оборудование, работающее на отработке

Приборы на отработанных маслах относятся к экономичному варианту. Их используют не только в гаражах, но и для обогрева частных автомастерских. Можно увидеть, как делается обогреватель для отопления в гараже своими руками на видео. Для этого подойдут металлические трубы, всевозможные баки и газовые баллоны. Даже на базе печи можно сделать конструкцию с радиаторами и трубами.

Принцип работы оборудования, работающего на отработке

Помните, что подобные конструкции требуют хорошего ухода. Их нужно очищать от сажи хотя – бы раз в неделю.

Обратите внимание! Для монтажа печи требуется дымоход, высота которого должна быть около 4 метров. Его установка производится под определенным уклоном.

Статья по теме:

Печка на отработке своими руками: чертежи, видео. Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Как его изготовить самостоятельно, мы рассмотрим в статье.

Обзор популярных моделей печей для гаража

На рынках представлено многообразие вариантов гаражных печей. Они отличаются принципом нагрева и конструктивными решениями. Некоторые модели заслуживают особого внимания:

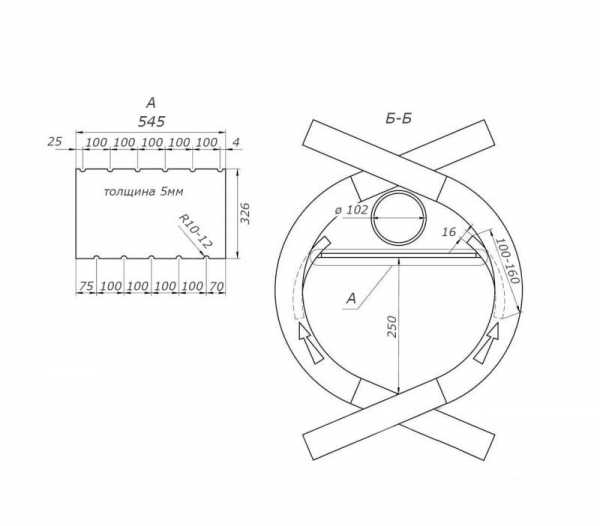

  • печка Bullerian сделана для работы на твердом топливе. Конструкция имеет механизм конвекции для качественного обогрева воздушных масс, которые перемещаются по трубам;
  • долговечный вариант – печь Ставр. Она сделана из чугуна, подобный материал выдерживает высокие температуры;
  • печи Термафор имеют в конструкции конвекционные трубы, которые размещаются в камере сгорания. Подобные модели рассчитаны как на стандартное, так и на пиролизное горение;
  • печь Аляска имеет стильный дизайн и хорошую теплоотдачу. Конструкция оборудована варочной панелью;
  • дешевой альтернативой Булерьяна является модель отечественного производителя Бренеран. Она способна работать на дровах и на отходах производителя.

Некоторые модели печей собираются самостоятельно



Как сделать отопление гаража своими руками дешево и быстро: выбор правильного места

Место для установки оборудования подбирается с учетом пожарной безопасности. Отопительные приборы, работающие от газа, могут использоваться в помещениях с отличной вентиляцией. Кроме того, важно продумать дымоходное устройство. Выбранный аппарат следует прикрепить к капитальной стене. Важно правильно посчитать производительность вытяжки. К отопительному оборудованию важно обеспечить свободный доступ.

Печи-камины – это не только качественный обогрев, но и эстетический внешний вид

Обратите внимание! При применении очагов с открытым огнем, не закрывайте поддувало, пока топливо целиком не прогорит. Приборы отопления для гаража нужно не забывать выключать на ночь.

Использование экономного способа обогрева позволит полноценно использовать гараж в любое время года.

Самый экономный вариант отопления гаража (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Экономное отопление гаража своими руками: 5 систем обогрева

Многие автомобилисты трепетно относятся к машинам, поэтому готовы вкладывать силы и время в благоустройство своих гаражей. Зачастую помещение выполняет не только свои прямые функции: его используют в качестве мастерской, кладовой и даже места для отдыха в мужской компании.

Если обустроить экономное отопление гаража своими руками, в нем будет комфортно находиться в течение многих часов. Давайте попробуем разобраться, как грамотно обустроить обогрев гаража и на что нужно обратить внимание, чтобы не разориться оплачивая счета.

Содержание статьи:

Достоинства и недостатки различных систем

Система обогрева гаража должна быть дешевой, и это главное требование. Владельцу гаража приходится вкладывать немалые деньги в обслуживание и ремонт автомобиля, обустройство помещения для него. Это затратно, и стоит использовать любую возможность удешевить отопление.

С другой стороны, экономия должна быть разумной: не в ущерб эффективности или безопасности системы.

Галерея изображений

Фото из

Если гараж примыкает к дому, дешевле всего обойдется его подключение к общей отопительной системе. Достаточно установить один радиатор, и его мощности будет хватать, чтобы температура в помещении не опускалась ниже 5 градусов

Отопление инфракрасными обогревателями имеет свои преимущества. Некоторые владельцы гаражей выбирают именно этот вариант, несмотря на высокую стоимость самих приборов и электричества. Главный плюс – предельно рациональный расход энергии

Газовое отопление лучше всего подходит для нежилых помещений, не подключенных к централизованным системам. Этот вариант можно выбрать, если в гараже есть электричество, но проводка не рассчитана на дополнительную нагрузку в виде мощного отопительного прибора или же нужно сэкономить на электроэнергии

Теплопушки на дизтопливе или солярке отлично подходят для обогрева гаражей, автомастерских и т.п. Если есть возможность покупать недорогое жидкое топливо, это хорошее решение. Можно также сэкономить и на самом приборе, собрав его своими руками

Водяное отопление в гараже

Потолочный инфракрасный обогреватель

Газовая теплопушка в гараже

Теплопушки на дизельном топливе

Есть множество разнотипных систем и приборов, которые можно использовать для отопления гаража. Они не идеальны, имеют собственные недостатки. Каждому владельцу приходится решать, какие критерии выбора для него самые важные.

Вариант №1 – классическое водяное отопление

Для подключения отопления к гаражу не обязательно устанавливать отдельный котел, однако на общую систему ложится дополнительная нагрузка. Это нужно учитывать при покупке отопительных приборов и брать их с запасом мощности.

Расход топлива тоже увеличивается, но затраты все же ниже по сравнению с обустройством отдельной отопительной системы для гаража.

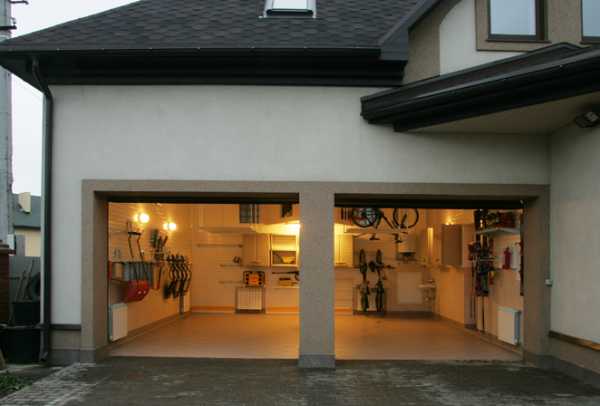

Дешевле всего отапливать гараж, который примыкает к дому или находится неподалеку (не далее чем в 15-20 м). Как правило, площадь помещения невелика, и для ее обогрева хватает одного радиатора на 6-20 секций (в зависимости от размеров и планировки постройки)

Второй вариант – обустройство отопительной системы гаража с отдельным котлом. Это хорошее решение, если постройка находится далеко от дома и теплопотери при перемещении нагретой воды по трубопроводам слишком велики.

При обустройстве водяной системы с отдельным котлом стоит использовать антифриз в качестве теплоносителя, чтобы предотвратить возможное размораживание.

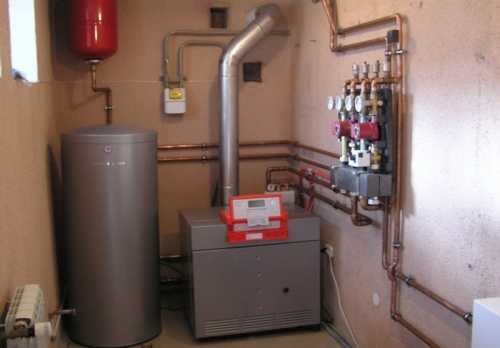

В гараже можно установить отдельный котел. Он может быть любым: твердо- или жидкотопливным, газовым или электрическим. Это зависит от того, какой источник энергии предпочитает владелец помещения

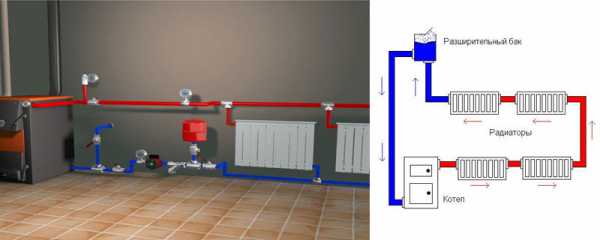

Теплоноситель нагревается в котле и по трубопроводу поступает к радиаторам. Остывая, он вновь возвращается к нагревателю. Система может быть одно- или двухтрубной. От этого зависит, будут ли радиаторы подключены к котлу параллельно или последовательно.

Первый тип подключения гарантирует одинаковый прогрев всех радиаторов, однако для него требуется два трубопровода.

Для гаража лучше всего подойдет однотрубная система. Такая схема позволяет обустроить отопление с минимальными затратами на материалы, к тому же упрощается монтаж. Если радиаторов несколько, их подключают последовательно.

Стоит учесть: в каждом последующем приборе снижается температура теплоносителя.

Многие владельцы самостоятельно собирают котлы или печи для своих гаражей, подключают старые радиаторы, а расширительные бачки изготавливают из пластиковых емкостей. Это позволяет добиться идеального температурного режима в помещении с минимальными денежными затратами

Просторные гаражи, коммерческие автомастерские, СТО оборудуют полноценной двухконтурной системой отопления. Приходится тратиться на большее количество материалов и сложный монтаж, зато обогрев помещения будет равномерным и эффективным.

Вариант №2 – обогрев с помощью газа

Газовое отопление – самое дешевое, однако для подключения к магистрали придется оформлять разрешение соответствующих служб. Во многих случаях владельцы гаражей стараются избежать долгой процедуры согласования.

Приборы рационально расходуют топливо и прогревают предметы, а не непосредственно воздух. Плюсы инфракрасных обогревателей: мгновенное создание локальной зоны комфорта, мягкое тепло, высокий КПД

Еще нюанс: за самовольное подключение к магистральному трубопроводу или проведение пусконаладочных работ можно заплатить серьезный штраф.

Поэтому желательно все делать по правилам или использовать баллонные газовые смеси.

Один из главных плюсов конвектора – очень быстрый прогрев воздуха. Это важно, если владелец отапливает гараж не постоянно, а только в течение того времени, которое там проводит

Если подключиться к магистрали, можно обеспечить дешевое и высокоэффективное отопление. Если же приходится пользоваться сжиженным газом, то стоит выбрать прибор, экономично расходующий топливо. Это может быть газовая тепловая пушка, инфракрасный обогреватель или конвектор.

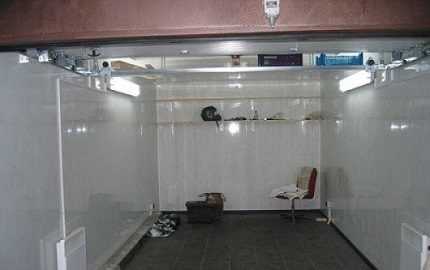

Вариант №3 – электрическое отопление

Электрические приборы считаются самыми безопасными. Они удобны в эксплуатации, компактны, эффективны и способны моментально прогревать помещения. Любой покупатель найдет модель нужной мощности и с необходимыми техническими параметрами.

Конструкция приборов имеет много общего с устройством тепловентиляторов: вентилятор подает холодный воздух к нагревателю, а потом с силой выбрасывает в помещение

Единственный недостаток электричества – высокая стоимость, и это разом перечеркивает все достоинства. Такие электроприборы стоит выбирать только для помещений, где владелец проводит немного времени. Для постоянного отопления гаража электрообогреватели невыгодны.

Рациональное решение – покупка мобильного инфракрасного обогревателя, конвектора, или теплопушки. Их легко переносить, переставлять с места на место. Самые мощные и практичные приборы – .

Современные электроконвекторы – приборы с высоким КПД. Они легкие, удобные, экономичные и занимают минимум места. Их основное достоинство – абсолютная безопасность

Неудачный вариант – . Прибор имеет свои преимущества, однако больше подходит для длительного отопления. К тому же он расходует много энергоресурсов, медленно прогревает воздух.

Впрочем, бывают исключения. Так, самодельный обогреватель, собранный из старого чугунного радиатора и ТЭНа, обойдется буквально в копейки. Мощность нагревательного элемента выбирает сам хозяин, а в качестве теплоносителя можно использовать отработанное масло.

Устройство такого обогревателя практически не отличается от конструкции моделей промышленного изготовления. Если есть б/у чугунный радиатор, ТЭН и провод, весь процесс самостоятельной сборки займет несколько часов

Если добавить металлические ножки и прикрепить к самодельному обогревателю сушилку, получится удобное многофункциональное устройство. Как его сделать, рассказано в мастер-классе, который можно найти в нашей подборке видеоматериалов.

Вариант №4 – твердотопливные приборы

Котлы, печи на твердом топливе очень выгодны благодаря дешевизне угля и дров. К минусам стоит отнести необходимость , что ведет к некоторому удорожанию системы.

Эти расходы окупаются за счет длительного срока эксплуатации, эффективности печек, низкой стоимости топлива (можно использовать отходы: опилки, обрезки древесины, любые горючие материалы).

Галерея изображений

Фото из

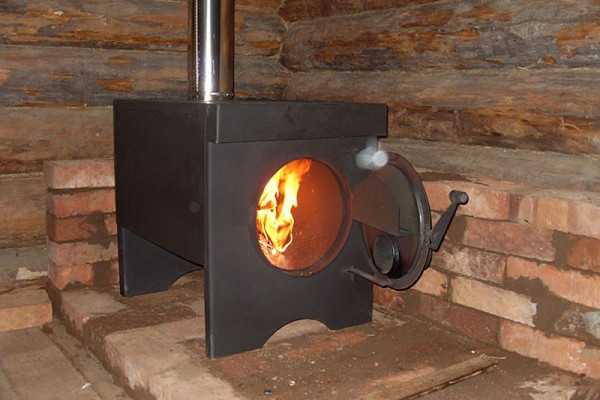

Старая добрая буржуйка идеально подходит для гаража. При ее установке следует придерживаться норм и правил пожарной безопасности. Под отопительный прибор подкладывают лист асбеста, металла или любого другого материала. Также нужно позаботиться, чтобы в гараже не было легковоспламеняемых предметов

Печи длительного горения – это экономные и эффективные отопительные приборы. Такая печь универсальна: она подходит как для постоянного обогрева, так и для временного. Достаточно одной небольшой порции дров, чтобы топка грела в течение нескольких часов

Конструкция печи предусматривает две топливные камеры. Благодаря такому устройству КПД прибора может достигать 86%, что весьма неплохо для твердотопливной печки. Скорость нагрева высокая: в помещении теплеет сразу же после разжигания топки

Уникальная пиролизная печка «Бубафоня» изобретена россиянином Афанасием Бубякиным. Такую печь легко изготовить самостоятельно из газового баллона. Доступ воздуха регулируют с помощью подвижного металлического штыря. Дополнительное тепло снимается с дымохода благодаря водяной рубашке

Это удачная модификация популярной печи «Булерьян». Она не только эффективна, но и стильно выглядит. Такой вариант очень понравится тем, кто любит собираться дружеской компанией для сугубо мужских посиделок в гараже. В конструкции предусмотрена варочная поверхность, а корпус не перегревается, что исключает ожоги

Модели торговой марки «Термофор» разнообразны. Можно легко найти печь подходящей конструкции и любой мощности. Главная особенность – специальные конвекционные трубы, благодаря чему печи отличаются высокой эффективностью. Модели могут работать в двух режимах – пиролизного и обычного сжигания топлива

Основное преимущество печей «Бренеран» - разумная стоимость. Устройство практически не отличается от конструкции «Булерьяна», а более низкая цена обусловлена тем, что приборы отечественного производства, а не импортные

Твердотопливные печи, оборудованные конвекторами, быстро прогревают воздух, поэтому их часто устанавливают в гаражах и мастерских. Особой популярностью пользуется «Конвектика Варна». Эта печь оборудована специальным кожухом-конвектором по всему периметру корпуса, благодаря чему быстро начинает отдавать тепло

Буржуйка в подсобном помещении

Самодельная печь длительного горения

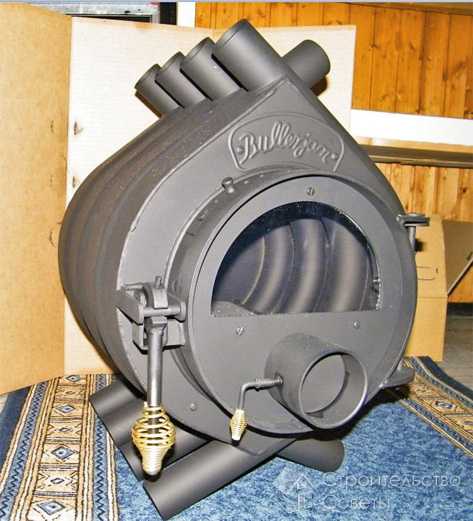

«Булерьян» – хороший вариант для гаража

Самодельная печка «Бубафоня»

Гаражная печь «Аляска»

Модельный ряд «Термофор»

«Бренеран» - отечественный аналог «Булерьяна»

Печь для гаража с конвектором

Твердотопливная печь дешева, не требует подключения к централизованным коммуникационным сетям, получения разрешения на установку. Однако стоит упомянуть и недостатки: повышенную пожароопасность, необходимость постоянного контроля за горением, запах дыма в помещении, выброс вредных веществ в воздух.

Вариант №5 – жидкотопливные печи и котлы

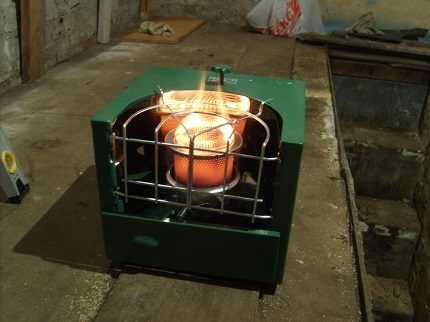

Популярны отопительные приборы, работающие на солярке, дизтопливе, отработке. Их необязательно покупать в магазине. Вполне можно собрать своими руками жидкотопливный котел, и даже тепловую пушку. Корпуса таких приборов изготавливают из газовых баллонов, старых бочек, листов жаропрочной стали.

КПД такой компактной печки достигает 97%. Она работает на солярке и расходует минимум ресурсов. Для обогрева помещения в течение 1 часа достаточно 0.3 л солярки

Самодельные печки не так экономичны, как модели промышленного производства, но тоже позволяют хорошо сэкономить на отоплении. Расход топлива кустарной чудо-печи или сделанной своими руками составляет примерно 0.5-0.7 л/час в зависимости от мощности.

Какой вид обогрева выгоднее всего?

Все зависит от конкретных условий эксплуатации и предпочтений владельца гаража. Самая дешевая система – однотрубная водяная, работающая от газового котла.

Придется вложить немалые средства в ее обустройство, зато она настолько экономична, что затраты окупятся за 1-2 отопительных сезона. Однако это решение подходит далеко не всем.

Газовые и дизельные приборы, оснащенные термодатчиками и автоматикой, нельзя считать полностью энергонезависимыми. Для их работы требуется электричество, но не больше, чем потребляет лампочка

Экономно отапливать гараж можно с помощью газовых баллонов или твердого топлива. Эти варианты не подходят, если нет возможности контролировать работу приборов, зато для обогрева в течение того времени, пока в гараже находится владелец, они хороши.

Как снизить теплопотери и не разориться?

Ни одна отопительная система не будет выгодной и эффективной, если не позаботиться о снижении теплопотерь. Обогреватели будут впустую расходовать огромное количество энергоресурсов. Это дорого и непрактично, поэтому придется утеплить ворота, стены, пол и кровлю.

Можно использовать керамзит, полистиролбетон, фольгированные утеплители, но самый дешевый и универсальный вариант – пенопласт. Он подходит для утепления всех элементов конструкции.

Его также можно использовать и для теплоизоляции пола при условии, что будет сделана плавающая стяжка: пенопласт плохо переносит механические воздействия, поэтому его заливают цементом.

Для обшивки гаражных ворот идеально подходит пенопласт. Утеплитель крепят на специальную обрешетку, а сверху закрывают наружной облицовкой – плитами МДФ, ДСП или фанерой

Пенопластом обшивают потолок, стены и ворота гаража. Возможны два варианта – внешняя или наружная отделка стен. Оба одинаково эффективны и позволяют добиться отличной теплоизоляции постройки. Выбирать следует, исходя из соображений удобства самого владельца гаража.

Выводы и полезное видео по теме

Предлагаем подборку видеоматериалов, которые помогут лучше разобраться в вопросах отопления и утепления гаража.

Инструкция по сборке суперэкономичной водяной системы отопления:

Мини-обзор экономичной газовой печки, расходующей 0.5 л газа в час:

Советы по самостоятельной сборке масляного обогревателя из б/у чугунного радиатора:

Видеоинструкция по рациональной организации отопления в гараже:

Рекомендации по снижению теплопотерь в гараже:

Вопрос отопления гаража решить несложно. Достаточно разобраться с основными преимуществами каждой отопительной системы и с возможными ограничениями в ее использовании. Выбирать следует, ориентируясь на собственные потребности.

Главное, не забывать о правилах пожарной безопасности. Никакая экономия не стоит того, чтобы подвергать риску автомобиль и собственное здоровье.

Возможно у вас есть личный опыт в обустройстве отопления для гаража? Поделитесь, пожалуйста, собственным мнением с нашими читателями, расскажите какую систему отопления предпочитаете вы и почему. Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

sovet-ingenera.com

Отопление в гараже своими руками

В данной статье мы рассмотрим варианты, как сделать отопление для гаража своими руками. Гараж для автовладельцев – святая святых. Здесь они проводят время, собираясь компанией и обсуждая последние новости, а заодно и перебирая очередную деталь автомобиля, доводя его до совершенства. Летом в отоплении гаражей, а вот с приходом осени слякоть и прохлада мешают комфортному нахождению в стенах гаража, а также отрицательно влияют на состояние самого «железного коня» и прочих предметов, сразу хочется сказать если вас интересует, как сделать печь для гаража, тогда читайте эту статью на нашем сайте.

Приобретение газовых и электрических отопительных приборов значительно ударяет по карману. Решить вопрос с отоплением можно с помощью котла, работающего на практически бесплатном топливе – «отработке».

Печка с водяным контуром привлекательна своей компактностью, мобильностью, дешевизной, простотой, кроме того, горячая вода всегда пригодится, чтобы помыть руки после ремонтных или других работ. Дым и зола при горении не образуются, не требуется отводить место под складирование твердого топлива. А чтобы почистить дымоход, достаточно просто отсоединить его от печи, поставить в ведро и «обстучать» трубу молотком.

Подготовка оборудования и материалов для отопления гаража

Чтобы своими руками сделать печь и подсоединить ее к водяному контуру, понадобятся:

  • углошлифовальная машинка/ножовка по металлу, напильник, наждачная бумага;
  • сварочный аппарат и электроды;
  • трубы различного диаметра (для самой печи и для системы отопления), радиаторы;
  • простой насос и еще один, циркуляционный;
  • горелка;
  • компрессор;
  • расширительный бачок;
  • профильный металл;
  • котел;
  • дрель, сверла;
  • жаропрочная краска, чтобы в дальнейшем защитить металл от коррозии;
  • вентили, рулетка, уровень.

Если вы не слишком хорошо владеете сварочным аппаратом, доверьте это дело профессионалу, ведь от герметичности швов зависит безопасность и работа всей системы отопления.

Принцип работы котла отопления на отработанном масле

Схема котла отопления для гаража на отработанном масле

  1. В расходную емкость под номером 6 заливаем отработанное масло.
  2. Оттуда при помощи маслонасоса, номер 5, топливо по гибкому шлангу, номер 10, поступает в камеру номер 17.
  3. Эта камера предназначена для испарения топлива. Розжиг производят через отверстие под номером 11.
  4. Камеру выполняют из трубы с толстыми стенками. В процессе горения здесь поддерживается температура порядка четырехсот градусов.
  5. Под действием температуры масло испаряется со дна и пары топлива поднимаются в камеру сгорания, номер 13, в центре которой расположена труба с множеством отверстий.
  6. Эта труба в свою очередь подключена к вентилятору наддува, номер 4, нагнетающего воздух, необходимый для поддержания процесса горения.
  7. Вентилятор подключается к блоку питания, номер 3, и пульту управления, номер 2.
  8. При горении паров масла выделяется большое количество тепловой энергии, которая расходуется на обогрев водяного контура, номер 14.
  9. Чтобы уменьшить теплопотери, продукты сгорания выводятся не напрямую в дымоход, а проходят газотрубный теплообменник, номер 15, расположенный вкупе с водяной рубашкой.
  10. Лишь только после этого газы, полностью отдав свою энергию, поступают в дымоход, номер 20, оснащенный задвижкой – регулятором тяги, номер 19, через который выбрасываются в атмосферу.
  11. Под номером 16 показан подводящий трубопровод для холодной воды, которая нагревается в котле и выводится в систему через отводящий трубопровод, номер 12.

Видео — печь для отопления гаража своими руками

Как произвести розжиг и обслуживание

  1. Открываем кран для подачи топлива и ждем, пока дно камеры сгорания не покроется тонким слоем «отработки» (около 1 см). Поверх наливаем немного бензина для ускорения процесса возгорания.
  2. Сворачиваем бумагу в форме фитиля, смачиваем ее в бензине, опускаем на дно камеры с «отработкой».
  3. Включаем вентилятор наддува.
  4. Ждем, когда воспламенится и закипит топливо. Обычно это занимает от двух до пяти минут. После чего котел начинает постепенно нагреваться и входить в рабочий режим.

Чтобы отключить отопление гаража, необходимо перекрыть вентиль на шланге, через который подается топливо. После прогорания масла горение и нагрев водяного контур прекратятся. В случае необходимости экстренного прекращения работы печи, топливо гасят углекислотным огнетушителем или песком.

Важно! Топливо перед тем, как залить его в котел, обязательно следует отстаивать, чтобы устранить содержащиеся воду и тосол, вызывающие нестабильное горение или даже способные прекратить его.

Не секрет, что в любом топливе есть негорючие примеси. Они остаются в виде налета на камере, в которой происходит горение. Это необходимо устранять подручным инструментом (лопаткой). Кроме того, не реже одного раза в месяц нужно отсоединять дымоход от печи и чистить его от налета.

Собираем водяную систему отопления для гаража

Водяная система отопления гаража

Из труб и металлических листов собираем конструкцию печи, подключаем ее к дымоходу, устанавливаем вентилятор наддува, приступаем к сборке системы. Печь устанавливаем на металлический лист, расстояние от стен около полуметра.

Нам понадобятся насос, фиттинги, радиаторы, краны, расширительный бак, трубы.

Чертеж системы водяного отопления гаража

Делаем чертеж системы исходя из габаритов гаража.

Разрезаем на нужную длину магистральные трубы. В местах крепления радиаторов просверливаем в стене отверстия и крепим на дюбель-гвозди кронштейны. Расстояние от пола до радиаторов должно быть порядка пятнадцати сантиметров. Соединяем радиаторы и трубы. На стыках используем фитинги.

К подводящему трубопроводу патрубками подключаем расширительный бак (открытого или закрытого типа), чтобы избежать аварийных ситуаций в случае изменения объем воды в системе. Сам бак должен располагаться на чердаке гаража.

Для принудительной циркуляции воды системе подключаем насос.

Схема движения воды с однотрудной разводкой

Обязательно устанавливаем краны, чтобы была возможность прекратить циркуляцию воды при отключении отопления гаража.

Если отопление используется периодично, с длительными перерывами, воду из системы обязательно сливают. А для предупреждения промерзания и коррозии труб — вместо воды заливают антифриз.

Печь «на отработке» с водяным контуром с успехом может обогревать не один, а два и более соседствующих гаража, лучше скооперироваться с их владельцами, чтобы еще больше удешевить стоимость обогрева, также рекомендуется утеплить стены гаража и дымоход.

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Обогрев и отопление гаража своими руками: самый экономный способ

Здесь вы узнаете:

Для некоторых людей гараж является местом для хранения автомобиля, а для других он становится средством заработка – здесь ремонтируется клиентский транспорт. Иногда гараж является и собственным рабочим кабинетом, здесь выполняются различные домашние задачи и даже устраиваются небольшие мужские посиделки. В связи с этим данное помещение нуждается в хорошем обогреве. Давайте посмотрим, как организовать отопление гаража своими руками и какое оборудование можно использовать для этих целей.

Электрическое отопление гаража

Проще всего отапливать гараж электричеством, приспособив для этого подходящий обогреватель, покупной или самодельный. Если нет денег на покупку заводского оборудования, его можно сделать самостоятельно. Самый простой отопительный прибор – это обогреватель козел, самый доступный, но и самый малоэффективный. Делается он легко и просто – берется какой-либо негорючий диэлектрик, вокруг него наматывается проволока из нихрома. Далее подключаем к изделию электрический кабель и включаем его в розетку.

Среди всех вариантов отопления гаража, этот вариант считается самым опасным – с электричеством вообще шутки плохи. Здесь используется оголенная нихромовая проволока, отсутствует какая-либо изоляция. Пользователи могут обжечься или получить удар током, также существует риск возникновения пожара. Без присмотра такое отопление оставлять запрещено. Да и вообще – не следует пользоваться такими кустарными и крайне опасными обогревателями.

Электрический обогрев гаража можно организовать заводскими отопительными приборами:

Прежде чем начать выбирать тип отопления, стоит озаботиться хотя бы минимальной теплоизоляцией гаража. Иначе тепло просто будет уходить на улицу.

  • Тепловыми пушками – они предельно безопасны и обеспечивают быстрое нагнетание тепла в гараж. На прогрев всего объема уходят считаные минуты, после чего в помещении станет тепло. Минус – повышенный уровень шума;
  • Инфракрасными обогревателями – современное решение, радующее высокой эффективностью. Инфракрасное отопление гаража не сушит воздух и не вредит здоровью. Здесь используются простые ИК-обогреватели, которые греют не сам воздух, а окружающие предметы, в результате чего те начинают выделять тепло;
  • Электроконвекторами – отличный способ обогреть гараж зимой и не мучиться с установкой или изготовлением сложного оборудования;
  • Электрическими котлами – в этом случае в гараже организуется классическое водяное отопление с применением электрокотла. Котел для гаража подбирается в соответствии с его площадью и тепловыми потерями, ориентируясь на формулу 1 кВт тепла на 10 кв. м. площади.

Обогрев гаража можно организовать и с помощью самодельного котла – для этого понадобится электрический ТЭН подходящей мощности, который необходимо встроить в металлическую трубу того или иного диаметра. Далее к трубе привариваются отводы, к которым подключается водяная система отопления с батареями. Кстати, эти же батареи (отопительные регистры) можно сделать самостоятельно, воспользовавшись трубами диаметром 100 мм.

Главным недостатком любого электрического отопления гаража является его дороговизна – электроэнергия стоит довольно дорого, что приводит к большим расходам. Самый экономный способ обогрева электричеством – с помощью ИК-обогревателей.

Газовое отопление гаража

По всем правилам техники безопасности газовый баллон должен находиться вне обогреваемого помещения, в идеале - в закрываемом металлическом ящике.

Обогреть гараж без электричества и печки – более чем реально, если использовать для этого газовый конвектор. Этот прибор представляет собой полностью автономный обогреватель, генерирующий тепло за счет прямого сжигания газа. Полученная тепловая энергия рассеивается с помощью конвектора, организуя мощный обогрев. Продукты сгорания отводятся за ближайшую стенку с помощью двухслойного дымохода. Аналогичным образом осуществляется забор воздуха, необходимого для работы горелки.

Отопление гаража газовым конвектором дает отличные плоды, ведь конвекция позволяет прогревать помещения по всему объему, пропуская через себя находящийся в нем воздух. Единственный недостаток такого обогрева – ограниченная высота потолков, она не должна превышать 3 метров. В противном случае следует использовать более эффективное оборудование.

Газовая горелка в конвекторах питается за счет сжиженного газа из подключаемых баллонов. Расход составляет 0,5-2 кг/час, в зависимости от мощности оборудования.

Обогрев гаража можно организовать за счет газовых инфракрасных обогревателей. Они помогут сделать гараж теплым практически при любой температуре окружающей среды. Но классическим моделям нужна хорошая вентиляция, так как продукты сгорания выделяются прямо в воздух. Исключение составляют каталитические обогреватели, которые умеют обогревать помещения за счет тепла, вырабатываемого при помощи химической реакции разложения топлива. Такое отопление пригодится не только зимой, но и весной, когда возможны похолодания и заморозки.

Если помещение используется на постоянной основе, с утра до вечера, отопление гаража газом из баллонов может оказаться накладным – сказывается большое потребление газа.

Воздушное отопление гаража

Отопить гараж зимой помогут электрические, газовые и дизельные тепловые пушки. О первых мы уже писали – они работают от электросети и потребляют гигантское количество электроэнергии. Газовые и дизельные пушки позволяют организовать довольно эффективное и более дешевое отопление гаража, радуя высокой производительностью. В качестве топлива здесь используется сжиженный газ или солярка. Сгорающее топливо образует большое количество тепла, которое нагнетается в помещение мощным вентилятором.

Достоинства газовых и дизельных пушек для организации отопления гаража:

Такая система является самым мобильным вариантом для обогрева, ее в любой момент можно перенести в другое место, где она через считанные минуты сможет прогреть небольшое помещение.

  • Высокая производительность – возможность отапливать помещения большого объема;
  • Простота в эксплуатации - оборудование не создает никаких проблем и не нуждается в обслуживании;
  • Подходят для организации отопления не только в гаражах, но и в любых других технических помещениях.

Есть и минусы:

  • Газовые и дизельные тепловые пушки ориентированы на отопление гаражей и технических помещений большого объема, для небольших построек они не подходят;
  • В процессе работы образуются продукты сгорания, в связи с чем необходима хорошая вентиляция;
  • Для работы любых видов пушек нужна электроэнергия – она необходима для работы горелок и вращения вентиляторов.

В некоторых условиях недостатки весьма существенные.

Проблема отвода продуктов сгорания решается с помощью дизельных тепловых пушек непрямого нагрева, оснащенных дымоходами – они отводят дым за пределы помещений.

Твердотопливное отопление гаража

Экономичный обогрев гаража в зимнее время проще всего организовать с использованием твердотопливного оборудования. Дрова стоят довольно дешево, топить ими очень легко, просто и сравнительно безопасно. А для их горения можно соорудить печку любого типа. Если необходимо организовать самодельное отопление в гараже максимально дешево и быстро, лучше всего обратить свое внимание на печку типа буржуйка.

Печка-буржуйка представляет собой самый простой отопительный агрегат. Конструкционно она состоит из двух частей – это камера сгорания и дымоход. Спереди располагаются дверца зольника и загрузочная дверца. Из задней части отводится дымоход. Создать буржуйку для организации отопления в гараже можно из самых разных материалов:

Простая печь-буржуйка обычно является самым часто используемым агрегатом для отопления гаража, ввиду ее неприхотливости и дешевизны топлива.

  • Из старого газового баллона;
  • Из стального бидона;
  • Из старой бочки;
  • Из листового железа.

Вариантов чертежей – десятки и даже сотни, поэтому со сборкой проблем не возникнет.

Для организации отопления больших гаражей следует задействовать следующую схему – это буржуйка и батареи. В этом случае в печку встраивается небольшой жаротрубный теплообменник, от которого отходят трубы к самодельным или покупным батареям.

Самый экономный способ организовать автономное отопление в гараже заключается в использовании твердотопливной печи Булерьян. Данная печь является конвекционной, она характеризуется очень высокой производительностью и может использоваться для обогрева любых технических помещений. Булерьян можно приобрести готовый или собрать его самостоятельно. Создавая гаражное отопление своими руками, помните, что Булерьяны являются пиролизными – это обеспечивает максимальную теплоотдачу и длительное горение.

Сделать отопление в гараже своими руками несложно – достаточно иметь в своем распоряжение подходящее оборудование или инструменты для его изготовления. Например, мы можем собрать в гараже печку каминного типа. Найдя чертежи, ничто не помешает изготовить самодельный Булерьян или смонтировать печь-камин с водяным контуром – такой вариант пригодится при создании отопления в помещениях большой площади.

Если вам хочется отапливать гараж максимально экономно, воспользуйтесь готовым заводским оборудованием – здесь вас будут ждать твердотопливные котлы, в том числе и пиролизного типа. В дополнение к ним останется проложить трубы и смонтировать батареи, например, отопительные регистры из труб большого диаметра. Заводское оборудование для систем отопления отличается более высоким КПД, что повлияет на экономичность.

Построить систему отопления в гараже лучше всего летом или весной, когда на улице царит теплая погода.

Печи длительного горения

Печь, работающая на отработанном масле, в плане эксплуатации является не только одним из самых дешевых вариантов, но также и самым пожароопасным.

Помимо буржуйки, вы можете использовать для отопления гаража печь Бубафоню, изготовленную своими руками. Она делается из бочек объемом 150-200 литров или из труб подходящего диаметра. Внутренний объем печи практически полностью забивается дровами, в результате чего достигается длительное горение – оно может длиться до 20-24 часов и даже больше.

Недостатком печи Бубафоня для отопления гаража является то, что на момент розжига дым будет идти прямо в помещение. Поэтому входную дверь придется раскрыть, чтобы было чем дышать. После розжига печи и установки дымохода дверь закрывается, агрегат начинает работать в штатном режиме. Помимо варианта, собранного своими руками, ничто не мешает приобрести готовый заводской аппарат.

Инструкции и чертежи для сборки печи Бубафоня для отопления гаражей и технических помещений вы найдете в обзорах на нашем сайте.

Обогрев жидким топливом

Бюджетное отопление гаража своими руками может быть выполнено с помощью жидкостных отопительных агрегатов, в том числе и самодельных. В наших обзорах мы уже описывали печи на отработке, дающие дешевое, а в некоторых случаях и бесплатное тепло. Например, если вы занимаетесь заменой машинного масла, то за весну и лето можно насобирать несколько бочек готового топлива. Правильно собранная печка на масле обеспечит генерацию большого количества тепла и порадует ровным горением без копоти и сажи.

Неплохие результаты дают печи пиролизного типа, состоящие из нескольких частей, как указано на рисунке. В емкости для масла разжигается огонь, в результате чего начинают образовываться масляные пары и продукты пиролиза. Они сжигаются в вертикальной трубе с отверстиями, с образованием большого количества тепла. Регулируя доступ кислорода, вы сможете отрегулировать интенсивность горения.

Данная печь отличается предельной простотой, ее можно собрать своими руками или приобрести уже готовый агрегат. Для ее стабильной работы потребуется хороший дымоход высотой не менее 3-4 метров (а лучше все 5 метров).

При использовании любой печи лучше выделить для нее отдельный угол. Также нужно подумать о надежном основании и обделке прилегающих стен негорючими материалами.

Используя для отопления гаража печь с плазменной чашей, можно добиться максимальной отдачи тепла и минимального расхода топлива. Масло здесь распадается на составные части в раскаленной чаше, после чего сгорает с образованием голубовато-белого пламени, похожего на плазму. Разумеется, никакой плазмы здесь нет и в помине, так как она образуется при гораздо более высоких температурах. Данные печи характеризуются как самые производительные.

Заключение

Теперь вы знаете, как организовать отопление гаража своими руками. Выделим самые экономичные и интересные варианты:

  • Инфракрасные электрообогреватели – в категории электрического оборудования это самый дешевый вариант обогрева;
  • Газовые конвекторы – просты в эксплуатации и эффективные;
  • Булерьяны – лидеры в категории твердотопливного оборудования.

На последнем месте у нас жидкостные агрегаты. Они выгодны лишь тем, в чьем распоряжении имеется источник дешевого или бесплатного топлива.

Давайте посмотрим, для чего вообще нужен теплый гараж, его плюсы и минусы. Главное достоинство – здесь можно будет спокойно работать, не трясясь от холода. Также в гараже будет снижен уровень влажности, вредящий строительным конструкциям и металлу. Из числа минусов – на обогрев гаража будут уходить деньги, в некоторых случаях большие. Поэтому мы рекомендуем присмотреться к самым экономичным и дешевым способам организации отопления.

remont-system.ru

Печки для гаража своими руками. Печи-буржуйки для отопления :: SYL.ru

Гараж для мужчин - второе по значимости место после дома. Здесь они собираются с друзьями, хранят свои инструменты, занимаются своими мужскими делами, и, конечно, тут хранится «святая святых» - машина. В общем, зачастую гараж выполняет функцию личного пространства, комнаты отдыха и мастерской главы семейства. Многие семьи, не имеющие личного погреба, хранят тут заготовки на зиму.

Поэтому важно, чтобы данное помещение было максимально удобным и функциональным. В полосе, где как минимум пять месяцев в году лютует мороз, есть смысл позаботиться и об отоплении гаража. Ведь очень неприятно, когда, спеша на работу, подходишь к машине и обнаруживаешь, что дверцы примерзли, а окна покрылись инеем. Приходится терять время и ждать, пока автомобиль прогреется. И что уж говорить о посиделках с друзьями в холодные зимние вечера, если в месте, где вы решили собраться, невозможно долго находиться.

Однако в нашей стране вряд ли можно найти гараж с центральным отоплением, так как это дорого и неудобно. И потому каждый отапливает свое помещение под машину обособленно. В наши дни существует огромное количество отопительных приборов, которые без труда можно найти в специализированных магазинах, но стоить они будут, мягко говоря, недешево.

Если вы хотите сэкономить, то наверняка задаетесь вопросом: «Как сделать отопление в гараже своими руками?» В этой статье вы сможете рассмотреть несколько вариантов самодельного отопления.

Способы отопления гаража

Задаваясь целью сделать свой гараж теплым и уютным, важно знать, что отопление, которое вы выберете, должно обладать рядом качеств:

  • Пожаробезопасностью.
  • Компактностью.
  • Невысокой себестоимостью отопительного прибора и топлива, которое вы будете использовать.
  • Возможностью изменения температуры в большую или меньшую сторону.
  • Простотой монтажа и легкостью установки и эксплуатации.
  • Высоким уровнем теплоотдачи.

Учитывая эти качества, можно сделать вывод, что вам подойдут следующие виды отопительных приборов:

  • Печки-буржуйки на дровах.
  • Дизельные печки (печи на отработке).
  • Водяное отопление.
  • Электрические печи.

Многие предлагают использовать для отопления газовые печи, однако такой вид подойдет только при соблюдении ряда условий и техники безопасности, которые выполнить в гараже не так-то просто.

Буржуйка – вчера и сегодня

Печка-буржуйка появилась более полувека назад, во времена коммунизма, примерно в двадцатых годах. Свое необычное название дровяные печи для отопления этого типа получили из-за специфики тогдашнего политического строя и менталитета народа. Ведь любого собственника считали буржуем, а данная печь была изобретена как раз для отопления своего жилища независимо от соседей.

Сейчас, когда существует огромное количество более удобных способов отопления жилых домов, буржуйки используются для прогрева нежилых помещений, таких как гаражи, дачи, конюшни и т. д., и для временного согрева помещений, где хозяева не успели установить постоянное отопление. Также их по достоинству оценили туристы.

Несмотря на то что такая печь отошла на второй план, она до сих пор незаменимый помощник в ряде случаев. Несомненным преимуществом печки-буржуйки является возможность приготовления на ней пищи.

Плюсы и минусы буржуйки

Как и все изобретения человечества, самодельные печки для гаража этого типа имеют как плюсы, так и минусы.

Плюсы данной конструкции:

  • Простота сборки, что позволяет ее сделать своими руками в домашних условиях.
  • Высокая скорость нагрева печи.
  • Дешевизна материалов, из которых собирается данное изделие.
  • Компактность.
  • Возможность использования разного вида древесного топлива, от полноценных дров до растительных остатков.
  • Автономность.

Помимо достоинств, буржуйка имеет и несколько достаточно значимых минусов:

  • Низкая теплоотдача.
  • Потребность в большом количестве топлива.
  • Быстрое остывание корпуса после сгорания топлива.

Существует достаточно много способов сборки печки-буржуйки, сегодня вы узнаете о некоторых из них.

Вертикальная печь

Самым простым вариантом печки для гаража является вертикальная буржуйка.

Сделать ее можно из любого хлама, который вы найдете у себя на даче. Это может быть кусок металлической трубы нужного диаметра, старая бочка с прохудившимся дном, газовый баллон - в общем, любой металлический бытовой мусор, способный выступить в роли корпуса.

Как сделать печь-буржуйку


Вам понадобится:

  • Емкость, которую вы выбрали за основу.
  • Зубило.
  • Молоток.
  • Дверца.
  • Труба или гнущийся лист метала для дымохода.
  • Металлическая подставка, на которой будет установлена печь.
  • Сварочный аппарат.
  • Металлические уголки.
  • Решетка.

Ход работы

  • Первым делом корпус печки для гаража нужно промыть смесью сильнодействующего моющего средства с содой. Если как основу вы использовали газовый болон, перед его очисткой необходимо выпустить газ, для этого просто откройте вентиль и переверните емкость вентилем вниз.
  • Теперь нужно отрезать от корпуса все лишние части, чтобы получился ровный цилиндр с дном с одной стороны.
  • Если у емкости-основы нет дна, вам нужно его приварить, так как эта часть будет служить верхом печи и основанием для дымохода.
  • В дне нужно прорезать отверстие, равное диаметру дымохода.
  • К вырезанному отверстию приварите кольцо для более легкой установки дымохода.
  • Спереди цилиндра вырежьте два прямоугольных отверстия, равных по размеру приготовленным дверцам.
  • Примерно на расстоянии 2/3 от верха будущей печки для гаража и к стороне, на которой будет стоять буржуйка, приварите металлические уголки.
  • К приваренным к низу печи уголкам нужно приделать ножки, а на те, что приварены внутрь цилиндра, положить решетку.
  • Осталось приварить дымоход, для большего КПД его можно сделать многоступенчатым (помните, что он должен выходить на улицу).

Печка для гаража на дровах обязательно должна стоять на металлической подставке. Это требование пожарной безопасности.

Самодельные печки для гаража такого типа имеют один достаточно серьезный недостаток – низкий КПД. Как было сказано выше, после сгорания топлива корпус печи остывает в течение десяти минут.

Чтобы исправить этот недостаток, буржуйку надо обложить со всех сторон кирпичом на расстоянии 15 см от ее корпуса, сделав в верхней и нижней части кирпичной стенки отверстия размером в один кирпич.

Прямоугольная буржуйка

Прямоугольная буржуйка немного сложнее в изготовлении, чем вариация цилиндрической формы. Зато прямоугольная форма конструкции обладает лучшим КПД благодаря большей площади соприкосновения с воздухом.

Размеры материала для буржуйки будут зависеть от того, какой величины печку вы хотите. Лучше всего, определяясь с размерами вашего будущего обогревательного прибора, учитывать стандартный размер дров. Желательно, чтобы в топку помещалось топливо любых размеров. Печи из метала для гаража лучше делать не слишком большими. Но и очень маленькими они быть не должны. В этой статье вы узнаете, как сделать отопление в гараже, на примере прямоугольной буржуйки размером 50 х 50 см и высотой 90 см.

Материалы и инструменты, которые вам потребуются

  • 4 листа 3-миллиметрового металла размером 50 х 90 см.
  • 2 листа 3-миллиметрового металла размером 50 х 50 см.
  • 7.5 метров уголка на 40.
  • Труба или гнущийся лист металла для дымохода.
  • 6.5 м 16-миллиметровой арматуры.
  • 2 дверцы.
  • 50 см 8-миллиметрового стержня.
  • Сварочный аппарат.
  • Болгарка.
  • Круг из металла тройки, на 3.5 мм меньше диаметра трубы.

Последовательность действий

  • Для начала нужно нарезать уголки, у вас должно получиться 4 отрезка длиной 90 см и 10 отрезков длиной 50 см.
  • Из отрезков уголка нужно сварить «скелет» - параллелепипед будущей печки. На это у вас уйдет 4 куска по 90 см и 8 кусков по 50 см. Оставшиеся два куска уголка приварите внутри каркаса на расстоянии 20 см от нижней плоскости.
  • Зачистите чрезмерно толстые сварочные швы болгаркой.
  • Нарежьте арматуру на отрезки 50 см (вам потребуется 5 кусков арматуры).
  • Приварите арматуру к расположенным внутри каркаса уголкам на расстоянии 16-17 см друг от друга.
  • Теперь на «скелет» печи из металла нужно надеть «кожу». Для этого приварите к уголкам каркаса подготовленные листы металла.
  • В верхней плоскости буржуйки вырежьте отверстие под дымоход.
  • Внутри трубы, которую вы будете использовать как дымоход, нужно установить шибер. Это необходимо для регулировки тяги. Для этого:

- возьмите небольшой отрезок прутка и загните его часть под углом 80-90 градусов;

- в нижней части дымохода проделайте две дырки, равные диаметру прутка, параллельно друг другу;

- в проделанные отверстия просуньте пруток;

- положите на пруток внутри трубы круг металла и прикрепите его с помощью сварки.

  • Приварите дымоход регулировщиком тяги к ранее вырезанному отверстию.
  • Вырежьте сверху и снизу передней стенки буржуйки 2 прямоугольных отверстия под дверцы.
  • Прикрепите дверцы.

Дизельные печки для гаража

Дизельные печки, или печки на отработке, занимают второе место по популярности среди автолюбителей после буржуек. Они не только просты и недороги в сборке и эксплуатации, но и экологичны. Они не загрязняют окружающую среду дымом.

Свое название печь получила благодаря возможности использования для ее розжига веществ вторичной переработки, например использованного машинного масла.

Дизельная печка: "за" и "против"

Данный способ обогрева гаража имеет ряд плюсов и совсем немного минусов. Чтобы убедиться в целесообразности сборки дизельной печки для гаража, давайте взвесим все «за» и «против».

Плюсы печки на переработке заключаются в следующем:

  • Дешевизна и разнообразие топлива, которое подходит для данной печки.
  • Дизельная печка-буржуйка не задымляет отапливаемое пространство и окружающую среду.
  • Материалы, из которых можно сделать такую печь, стоят относительно дешево.
  • Сделать своими руками печь на переработке может даже дилетант.
  • Устройство работает при любой температуре.
  • Мобильность конструкции.

Минусы такой печи для отопления гаража:

  • Необходимо чистить печку каждую неделю.
  • При ненадлежащем уходе агрегат часто ломается.
  • Выделяет неприятный запах сгоревших газов.
  • Нельзя работать вблизи печки с огнеопасными приборами.

Материалы, которые потребуются для изготовления печи на переработке

  • Две емкости, которые можно будет использовать в качестве корпуса печи. Это могут быть, например, небольшие пропановые баллоны, компрессоры от сломанного холодильника или любой другой подходящий сосуд, который вы сможете найти.
  • Труба для дымохода подходящего размера (дымоход должен выходить на улицу).
  • Труба для соединения емкостей корпуса, с толщиной стенок не менее 5 мм.
  • Металлический уголок 100 см.
  • Болгарка.
  • Сварочный аппарат.
  • Небольшая крышка, вырезанная из куска металла.
  • Небольшой отрезок трубы чуть большего диаметра, чем труба для соединения емкостей. Эта деталь нужна, чтобы сделать верхнюю емкость конструкции съемной.
  • Болты.
  • Патрубок чуть большего диаметра, чем труба дымохода.

Как сделать печь

  • Нарезать уголок на четыре отрезка длиной 25 см – это будут ножки, на которых будет стоять конструкция.
  • Прикрепить с помощью сварочного аппарата ножки к емкости, которая будет нижней частью печи.
  • В нижней емкости конструкции проделать отверстие, равное диаметру трубы в центре, а в верхней емкости с краю сделать отверстие чуть большего диаметра.
  • Приварить соединительную трубу к проделанному отверстию в нижней емкости.
  • Приварить небольшой отрезок трубы большего диаметра. Верхняя часть конструкции делается съемной для того, чтобы легче было чистить печь.
  • Соединить нижнюю емкость с приваренной трубой с верхним сосудом. Верхняя часть - нагревательный элемент. Труба – горелка. Нижняя часть – топка.
  • В трубе сделайте более 12 отверстий на расстоянии примерно 10 см от корпуса и 5 см друг от друга.
  • Прорезать в топке небольшое круглое отверстие, диаметр - примерно 15 см, для подачи топлива и регулировки поступления кислорода.
  • Накрыть отверстия крышкой, прикрутив ее болтами.
  • Тяга регулируется следующим образом: чем больше открыта крышка, тем интенсивнее горение в печи.
  • К противоположному краю от соединительной трубы верхней емкости приварить патрубок.
  • В патрубок вставить трубу дымохода.

С помощью данной статьи вы научились делать печи для гаража своими руками, узнали о плюсах и минусах разных видов печек, немного ознакомились с историей отопительных приборов. Экспериментируйте, и пусть ваша жизнь будет теплее!

www.syl.ru

Обогрев гаража своими руками - 5 способов!

На сегодняшний день разработано и реализовано на практике множество разновидностей отопительных систем, которые можно с успехом применять для обогрева гаража. Прежде чем отдавать предпочтение какому-то конкретному варианту, ознакомьтесь с ключевыми особенностями каждого из них и уже на основании полученной информации делайте выбор.

Обогрев гаража своими руками

Содержание пошаговой инструкции:

Водяное отопление

Принцип действия системы базируется на циркуляции подогретой воды по замкнутому контуру из котла, труб и отопительных батарей. Котел вырабатывает тепло, нагревает воду, она, обычно при помощи насоса, направляется по трубам к батареям, а те нагревают помещение.

Водяное отопление

Среди неоспоримых преимуществ водяного обогрева нужно отметить:

  • длительный срок службы. При условии качественного монтажа и бережной эксплуатации система будет исправно служить десятки лет;
  • надежность. В случае выхода труб или батарей из строя они безо всяких проблем заменяются своими руками;
  • экологическую чистоту и высокие показатели безопасности.

Несмотря на множество сильных качеств, водяной обогрев очень редко используется в гаражах. Оборудование такой системы требует серьезных финансовых затрат. Чаще всего подобный обогрев применяют в тех случаях, когда гараж расположен рядом с домом либо же в гаражных кооперативах, при условии подключения нескольких гаражей к котлу и прочим сопутствующим агрегатам.

Схема устройства системы водяного отопления

Водяное отопление лучше всего использовать в капитальных гаражах из полнотелых бетонных блоков и кирпича. От обустройства такой системе в строениях из металлопрофиля и прочих легких материалов рекомендуется воздерживаться.

Газовый обогрев

Газ является одним из самых дешевых вариантов топлива, подходящих для обустройства отопительной системы. Наряду с этим нужно помнить, что монтаж системы газового обогрева требует довольно существенных денежных вложений.

Газовый обогрев

Основная статья расходов – покупка оборудования и оплата услуг специалистов соответствующих служб. Устанавливать газовый котел самостоятельно и принимать его в эксплуатацию без проверок и получения соответствующих разрешений запрещается. Газ является взрывоопасным веществом, поэтому играться с ним явно не стоит.

Ключевыми преимуществами рассматриваемой системы являются:

  • высокий коэффициент полезного действия, следовательно, и экономичность работы;
  • доступная стоимость топлива.

Главные недостатки заключаются в следующем:

  • потенциальная опасность топлива. Газ, как уже отмечалось, относится к категории взрывоопасных веществ;
  • большие затраты на обустройство системы.

Помимо этого, полноценное газовое отопление можно обустроить только при наличии возможности подключения к центральному газопроводу. Вряд ли можно говорить о большом удобстве, если придется регулярно думать о необходимости заправки опустевших баллонов газом и их транспортировке.

Электрическое отопление

Электрическое отопление

В последнее время все более часто владельцы гаражей решают организовывать обогрев своей собственности с помощью современных электрических приборов. Выбор очень большой: от маленьких тепловентиляторов до полноценных конвекторов и даже инфракрасных обогревателей.

Перед организацией такого отопления важно правильно рассчитать мощность, чтобы в результате не мерзнуть или же не переплачивать за нерациональный расход электроэнергии, которая является достаточно дорогостоящей.

К неоспоримым преимуществам электрообогрева относятся следующие факторы:

  • большой выбор эффективных приборов. Вы сможете без проблем подобрать обогреватель именно для своего гаража;
  • простота установки и подключения;
  • удобство эксплуатации.

Главный недостаток – большое потребление электрической энергии и, собственно, зависимость от электричества. Во многих регионах стабильность электроснабжения остается скорее мифом, чем реальностью, поэтому перед обустройством электрообогрева следует несколько раз подумать.

В остальном же такие системы являются самыми удобными и универсальными.

Воздушный обогрев

Воздушный обогрев

Воздушное отопление гаража основывается на применение специальных теплопушек, тепловых вентиляторов и завес. Все работают по простому принципу: устройство включается в сеть – встроенный вентилятор нагнетает воздух – он проходит через встроенное же нагревающее устройство – комната обогревается.

Такие устройства позволяют прогревать помещения самой разнообразной площади в кратчайшие сроки. Существуют как электрические модели, работающие от обыкновенной бытовой сети, так и тепловентиляторы, использующие для своей работы разнообразное топливо.

Главные преимущества:

  • быстрый прогрев помещений;
  • поддержание температуры на нужном уровне;
  • простота подключения и использования.

К числу недостатков можно отнести разве что сравнительно высокую стоимость содержания системы в случае использования электроприборов. Также под воздействием потока воздуха в помещении будет подниматься пыль и оседать на различных предметах. Поэтому в гараже придется регулярно заниматься уборкой.

Отопление на отработанном масле

Отопление на отработанном масле

Сравнительно редким, но от того не менее эффективным вариантом обогрева гаража является использование специальных печек, работающих на отработанном масле.

При желании такая печка легко собирается своими руками. Конструкция агрегата предельно проста, поэтому с обустройством обогрева проблем не возникнет.

Большим преимуществом таких печей является возможность использования для их работы отработанного материала, что позволяет экономить на обогреве. Однако отсюда же выплывает и их большой недостаток – необходимость обустройства места для хранения горючего и, собственно, затраты времени и сил на поиск этой самой отработки.

Самодельная печь на отработанном масле

Хотя обычно удается договориться о покупке отработки с сотрудниками ближайшего СТО. Поэтому данный вариант тоже заслуживает право на жизнь.

Твердотопливный обогрев

Твердотопливный обогрев. Печь Буржуйка

С появлением специальных котлов длительного горения твердотопливный обогрев вышел на новый уровень. Современные отопительные агрегаты характеризуются максимальной экономичностью и эффективностью, а обычную буржуйку или тот же булерьян можно сделать своими руками. Существенных затрат на сборку таких агрегатов не требуется.

К числу преимуществ твердотопливного обогрева нужно отнести:

  • независимость большинства моделей котлов и печек от подвода коммуникаций;
  • возможность сборки отопительных агрегатов своими руками.

Главным недостатком твердотопливных систем обогрева является их потенциальная пожароопасность. В соответствии с требованиями техники безопасности, если гараж оборудован именно твердотопливным обогревом, в помещении нельзя хранить никакие взрывоопасные вещества.

За твердотопливной печкой нужно постоянно следить. Помимо этого, такое оборудование требует обустройства качественной системы вентиляции гаража и регулярной чистки.

Печь Булерьян: руководство по сборке

Печь Булерьян

Печка типа «Булерьян» прекрасно подойдет для обогрева гаража. Собрать ее чуть сложнее, чем ту же буржуйку, зато рассматриваемый агрегат отличается гораздо более внушительным КПД и в целом имеет повышенные эксплуатационные свойства.

Печь Булерьян

Конструкция собирается из согнутых трубок и топки. Агрегат оснащается дверцей для загрузки твердого горючего и устройством контроля мощности, позволяющим устанавливать нужную интенсивность горения. В топочное отделение встраивается отсек вторичного сгорания топлива.

Чертежи

К булерьяну через предварительно встраиваемый патрубок обязательно подключается дымоотводящая конструкция. Настоятельно рекомендуется сделать качественное утепление дымохода, к примеру, минеральной ватой. Утепление дополнительно повысит эффективность эксплуатации печки.

Чертежи

Конечно же, булерьян оснащается поддувалом, посредством которого в топочное отделение печки будет подаваться воздух. Без него топливо попросту не сможет гореть.

Чертежи

Для большего удобства устраивается небольшая камера для сбора золы. В целях дополнительного повышения эффективности оборудования заднюю стенку агрегата нужно сделать двойной. Некоторые модели и вовсе предполагают обустройство двухслойного корпуса.

Печь Булерьян

Работа по сборке печи будет состоять из двух основных этапов: подготовки элементов конструкции и их соединения в единое изделие.

Первый шаг. Подготовьте исходные материалы. Главные из них – листовой металл толщиной от 6 мм и стальные трубы диаметром порядка 5,5-6 см. Из основных рабочих инструментов следует выделить трубогиб и сварочный агрегат.

Второй шаг. Нарежьте трубу на одинаковые части в количестве восьми штук. Каждый отрезок должен иметь длину порядка 120 см. Согните каждую трубу с помощью инструмента известного как трубогиб под 225 мм и расположите изделия друг на друге шахматно.

Трубы для корпуса

Третий шаг. Сделайте Т-образный дымоход. В нижней части дымовой трубы смонтируйте кран для удаления излишков конденсационной влаги.

Четвертый шаг. Изготовьте заслонку для управления уровнем тяги. Также подготовьте глухую заслонку на поддувало. Фиксация задвижек выполняется с применением пружин.

Заслонка для регулирования мощности печи Булерьян

Пятый шаг. Изготовьте переднюю дверцу печки. Это один из важнейших элементов конструкции. Передняя дверца должна закрываться почти герметично. Чем плотнее дверца будет прилегать к корпусу, тем более эффективной будет работа отопительного агрегата.

Дверца

Дверца

Шестой шаг. Отрежьте от трубы диаметром 35 см 2 кольца. Размер колец должен быть таким, чтобы одно из них практически плотно входило во второе. Для этого отрежьте от трубы упомянутого диаметра две части длиной по 4 см каждая. Один такой отрезок разрежьте и разверните, а затем сделайте из кольца меньшего размера лицевую часть булерьяна.

Второе кольцо вам понадобится в процессе установки дверцы. Его нужно будет прикрепить к металлическому кругу при помощи сварки.

Также на дверце будет закреплено сваркой дополнительное кольцо. Диаметр этого элемента должен быть немного меньше, чем диаметр кольца, установленного на лицевой части булерьяна. Вы заполните появившийся зазор между приваренными кольцами дверцы асбестовым уплотнительным шнуром и лишь после этого установите заслонку.

После подготовки всех основных элементов конструкции можете переходить непосредственно к сборке печки.

Первый шаг. Сделайте в первых двух согнутых трубах отверстия и приварите в них специальные инжекционные трубки. Последние должны иметь около 15 см в длину и порядка 1,5 см в диаметре. Благодаря инжекционным трубкам будет обеспечиваться должное соединение конвекционных частей и топочной камеры.

Второй шаг. Сварите трубки в каркас булерьяна. Конструкция печи предусматривает наличие перегородки. Ее делайте из листовой стали толщиной от 6 мм.

Каркас

Третий шаг. Закройте все промежутки между сваренными согнутыми трубами металлическими полосками, а затем закрепите сваркой заднюю стенку печи. Так будет сформирован корпус агрегата.

Изготовление перегородки

Заднюю часть, металлические полоски и упоминавшуюся ранее перегородку будет удобнее вырезать по предварительно подготовленным лекалам.

Дымоход и задняя стенка

Монтаж передней стенки

Четвертый шаг. Изготовьте замок на дверцу. Это эксцентрик для надежной фиксации металлической петли на стене корпуса печного агрегата. Поворот такого эксцентрика обеспечит максимально плотный контакт дверцы с печкой. Изготовление эксцентрика требует наличия навыков выполнения фрезерных и токарных работ. При их отсутствии закажите изготовление замка специалисту.

Пятый шаг. Закрепите петли и навесьте дверцу.

Шестой шаг. Приварите к корпусу согнутые опорные ножки.

Печь булерьян своими руками

Седьмой шаг. Прикрепите к корпусу печи дымоход посредством специально предназначенного для этого патрубка.

На этом булерьян готов. Можете начинать отапливать свой гараж.

Вариант печи

Отопление в гараже

Удачной работы!

Видео – Обогрев гаража своими руками

svoimi-rykami.ru
