Установка доводчика на дверь своими руками: инструкция

Доводчик — устройство, помогающее плавно закрыть дверь, регулируя усилие так, чтобы она не хлопала. Оно заменило привратники и швейцаров. Конструкторы разработали множество различных моделей, пригодных для работы в самых разных условиях. Домовладелец может установить доводчик на дверь самостоятельно, применяя простейшие инструменты.

Конструкция и принцип действия

Принцип действия весьма прост: аппарат запасает энергию, когда дверь открывают, преодолевая сопротивление пружины, и возвращает во время закрывания.

Пружина, толкающая рычаг — это главная деталь механизма. Исходя из пути передачи усилия, различают такие виды:

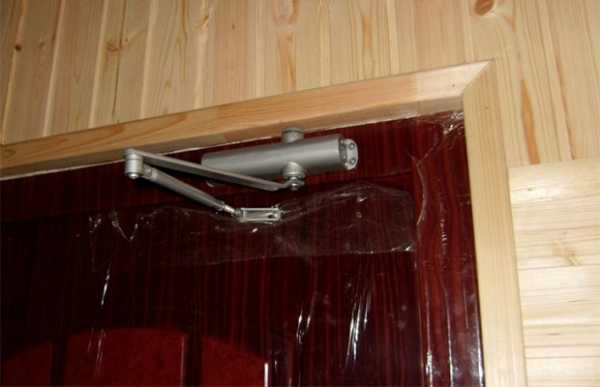

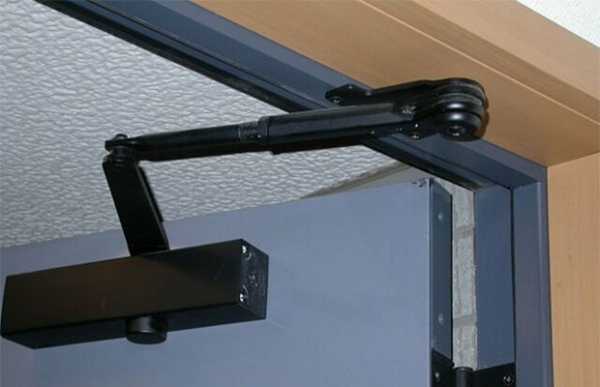

  1. С рычажной тягой. Над корпусом этих моделей видна система рычагов, перпендикулярных полотну. Достоинствами конструкции является ее простота, отказоустойчивость и доступность. Есть и недостаток: чем шире открывается створка, тем сильнее приходится тянуть. Это создает неудобства для пользователей в плохой физической форме.

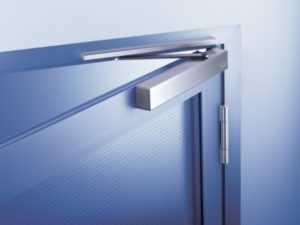

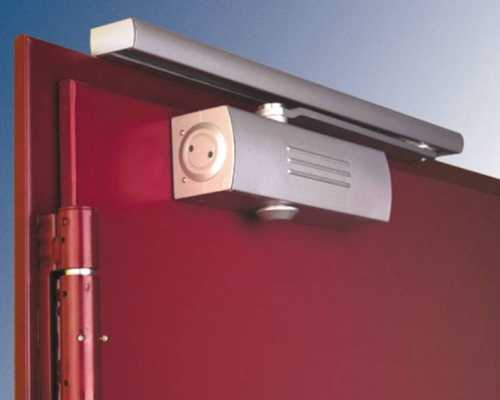

  2. Со скользящим каналом. Применен рычаг, параллельный створке, такая конструкция лучше выглядит, нет риска поломки. Кроме того, после достижения угла открывания в 30
    о
    усилие на ручке заметно снижается. Такой механизм удобен для детей и пожилых.

Продолговатый корпус, прикрывающий механизм, обычно крепится вверху полотна. Другой конец рычажной пары монтируется на раму. Любое устройство может быть вмонтировано и на правую и на левую сторону двери.

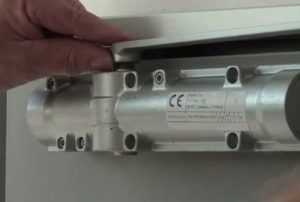

Для стеклянных дверей применяется третий вариант компоновки. Корпус с механической частью утапливается в пол — видна только крепежная пластина. Такое решение малозаметно, но чувствительно к загрязнениям и повреждениям.

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные.

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

  • разметка по шаблону;
  • сверление отверстий;
  • монтаж корпуса и упорной пластины;
  • соединение рычага с тягой;
  • регулировка.

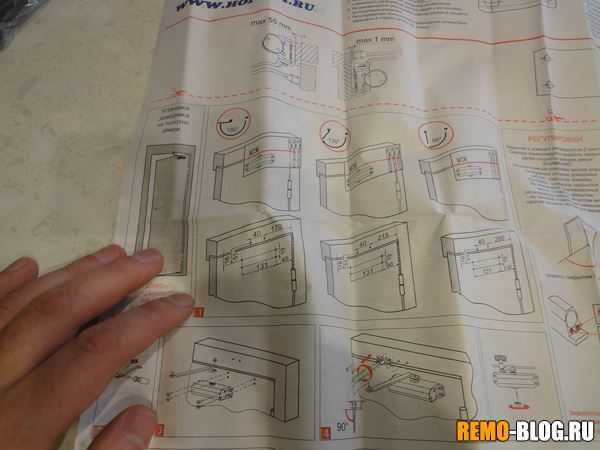

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

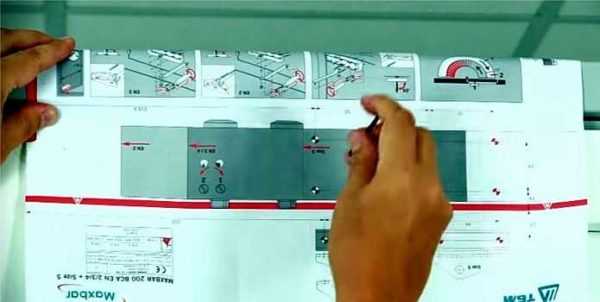

Наложение шаблона

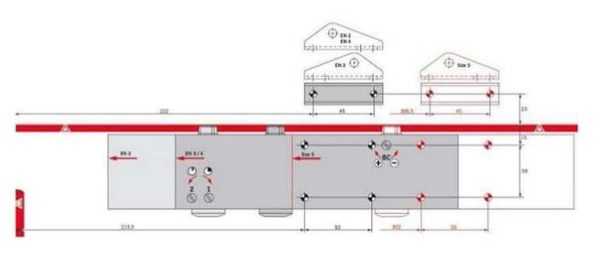

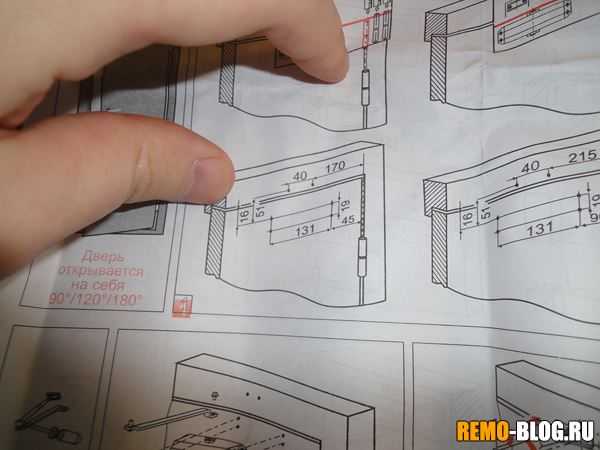

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

  1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
  2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

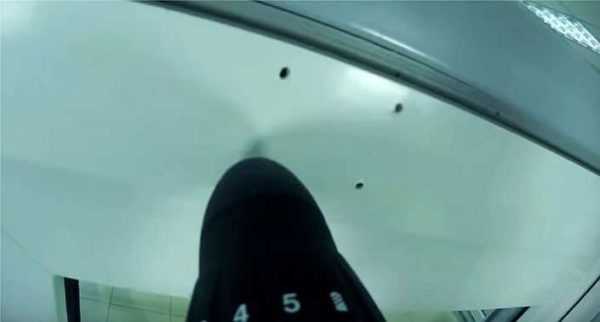

Сверление отверстий

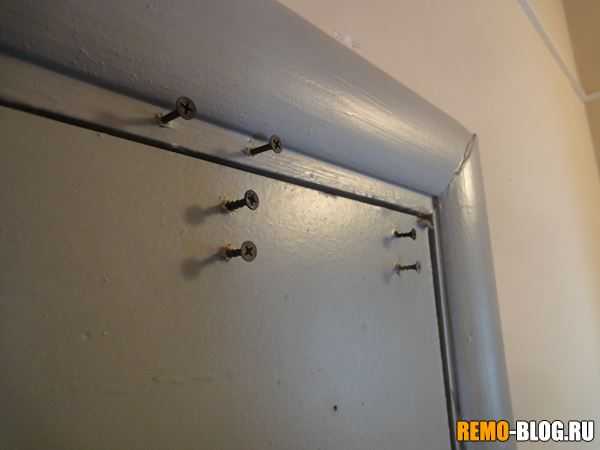

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

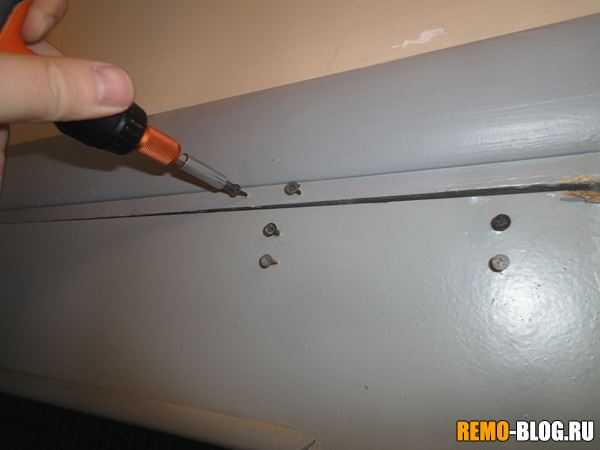

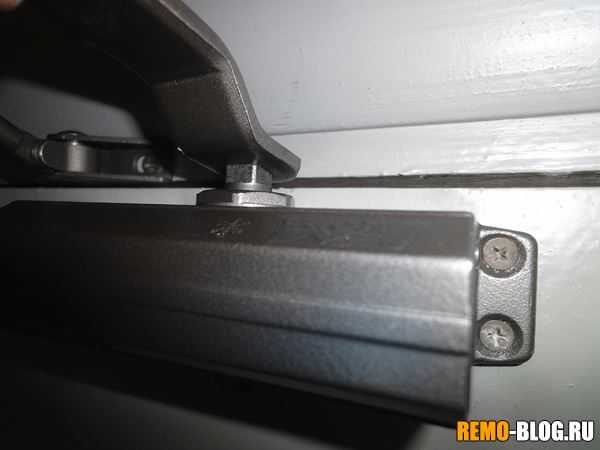

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

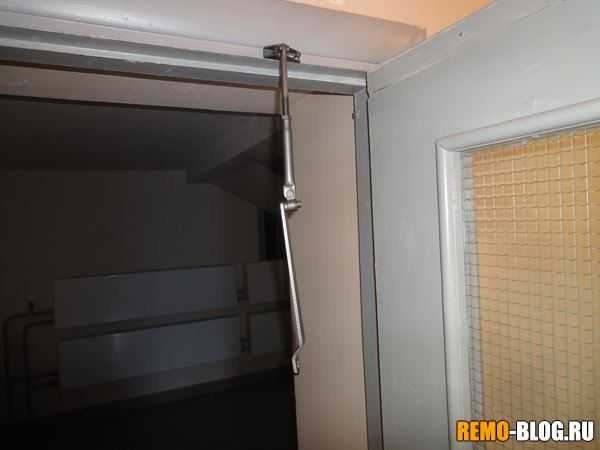

Соединить рычаг с тягой и отрегулировать

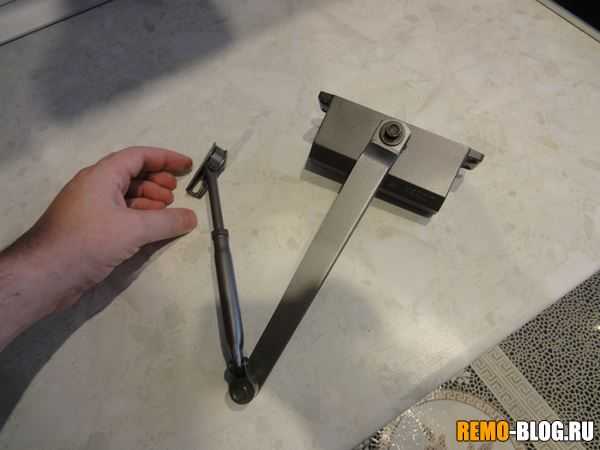

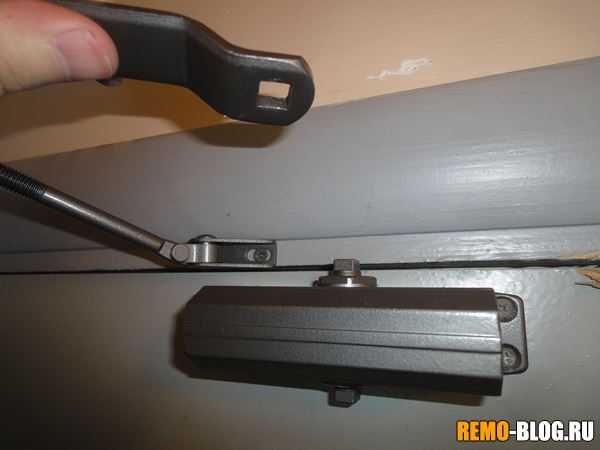

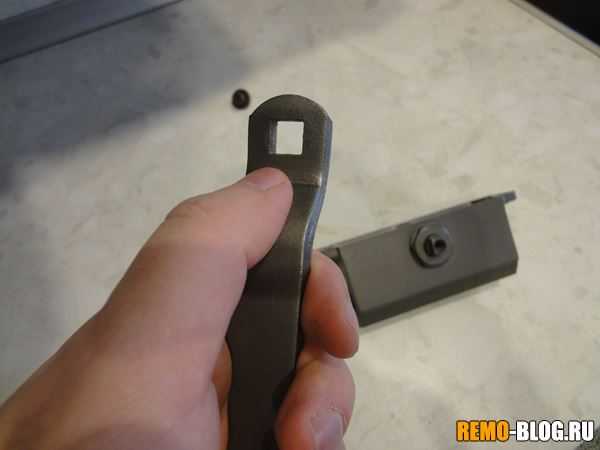

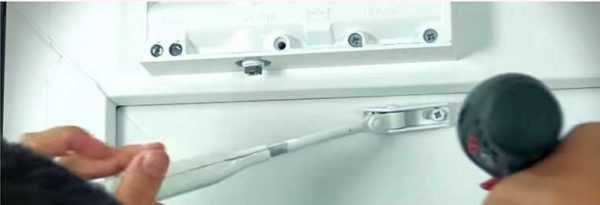

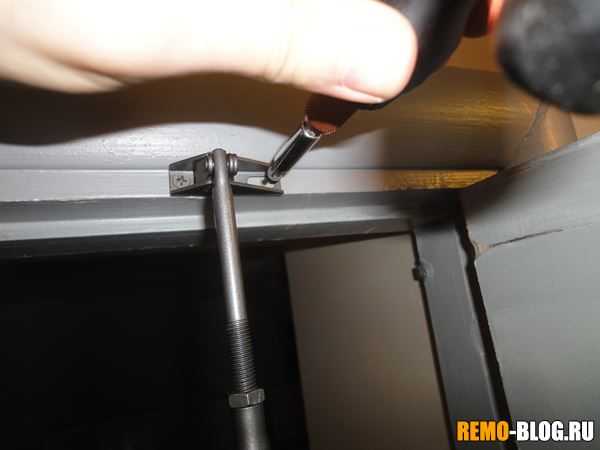

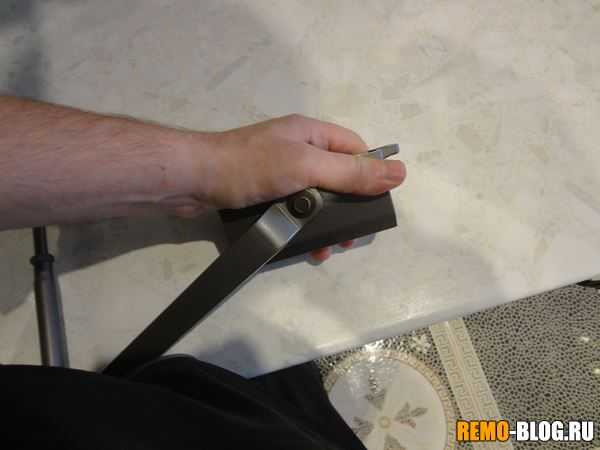

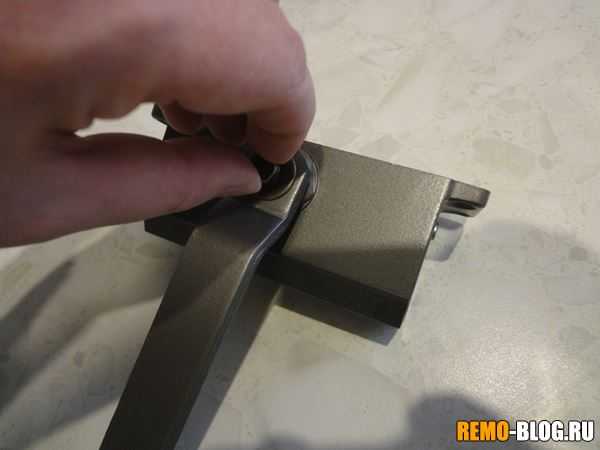

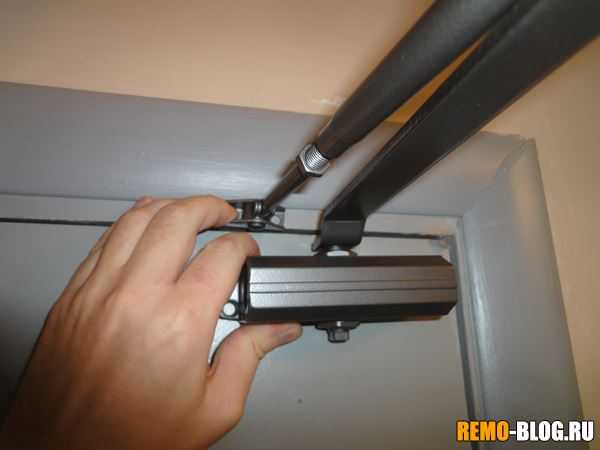

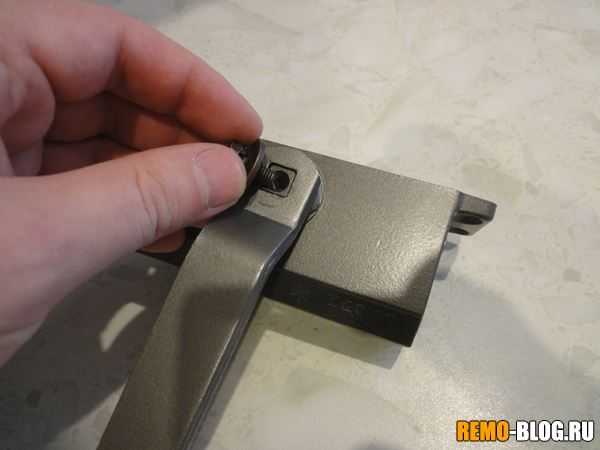

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала. Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку.

Нюансы нестандартной установки

При установке иногда возникают ситуации, мешающие фиксировать доводчик обычным способом. В этих случаях применяют монтажные пластины и уголки, позволяющие сдвинуть место крепления корпуса или рычага туда, где это возможно.

К таким ситуациям относятся следующие:

  • слишком легкие или, наоборот, тяжелые створки;
  • глубокий дверной проем;
  • узорная резьба на полотне;
  • коробка глубоко утоплена в отделку.

Пластины и уголки подбирают исходя из конкретной ситуации. С выбором поможет определиться консультант.

Как монтировать на калитку

Для работы на улице следует выбирать морозоустойчивые модели. У некоторых калиток, особенно кованных, нет верхней перекладины. В такой ситуации рычаг фиксируют к боковой стойке, ориентировав соответственно монтажную пластину вдоль нее.

Даже зимние модели имеют свои ограничения по минимальной температуре воздуха. Если в регионе установки бывают сильные морозы, подойдет система на пневматике — она обойдется дороже, но не замерзает.

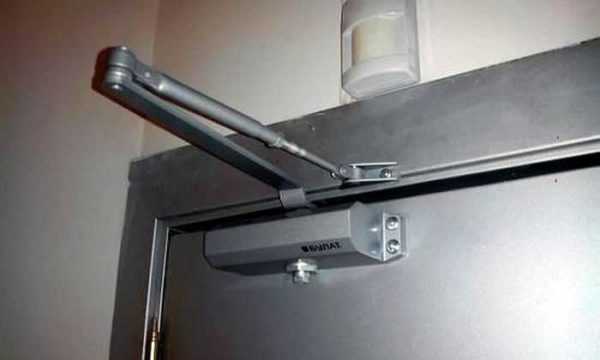

Как поставить дверной доводчик на металлическое полотно

Монтаж выполняется в той же последовательности, что и для деревянных, пластиковых дверей или стеклопакета. Следует лишь позаботиться о наличии сверл по металлу, соответствующем крепеже и для разметки использовать кернер вместо шила. Масса металлических дверей существенно выше, поэтому и автоматический доводчик нужно выбрать с большим усилием на рычаге.

Если полотно выполнено из тонких металлических листов, лучше сразу выбрать вариант с монтажной пластиной и сквозными болтами. Саморезы по металлу, зашедшие на один-два витка, быстро расшатываются.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

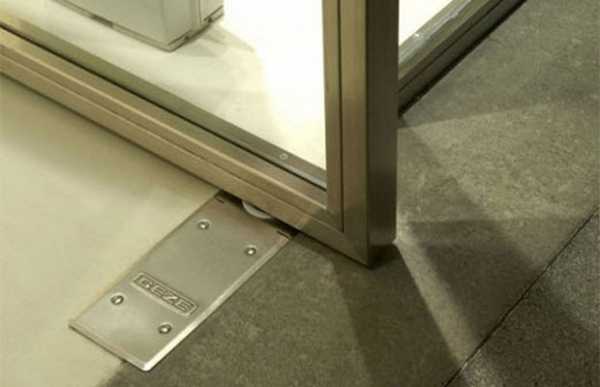

  1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
  2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
  3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
  4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Несколько советов по эксплуатации доводчика

Правильное применение и своевременное обслуживание могут заметно продлить срок службы важного и полезного для создания домашнего уюта устройства. Конструкторы спроектировали его прочным и выносливым, рассчитанным на десятки тысяч циклов открытия. Главное — не мешать механизму выполнять свои обязанности привратника.

Правила работы приведены в руководстве пользователя. Их нужно внимательно изучить и не забывать основные пункты:

  1. Не следует ускорять движение полотна, придерживая или налегая на него.
  2. Недопустимо подкладывать под дверь камни, доски и другие предметы, чтобы заблокировать конструкцию на время переноски вещей или вентилирования помещений. Для этого нужно разъединить рычаги. В некоторых моделях есть режим фиксации в открытом виде.
  3. Нельзя вешать на дверные ручки сумки и другие тяжелые предметы и разрешать детям кататься на них.

Невыполнение этих простых и разумных требований приведет к повышенному износу и преждевременному выходу доводчика из строя. Большинство моделей ремонту не подлежат — их придется менять.

Доводчик установить можно самостоятельно, соблюдая несложную последовательность операций. При этом необходима точность и аккуратность. Выполнение простых правил эксплуатации позволит продлить срок работы доводчика.

vseodveri.ru

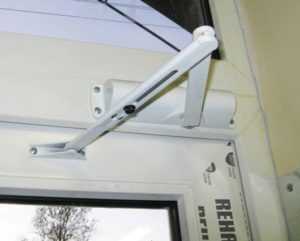

Как установить доводчик на пластиковую дверь своими руками: пошаговая видеоинструкция

В настоящее время доводчики для пластиковых дверей пользуются популярностью. Они нашли широкое применение на участках с большой проходимостью посетителей. Главная функция доводчика – плавное закрытие дверей и увеличение за счет этого, срока службы фурнитуры дверей.

Плюс конструкции в том, что она обеспечивает бесшумное закрытие двери.

Можно установить и обычную пружину, но это не обезопасит вас от удара по спине в момент ее закрытия, если вы вдруг потеряете бдительность.

Монтаж доводчика не составляет особого труда. Основное требование – соблюдение рекомендаций производителя, правильно собрать конструкцию, соблюдая все этапы.

Виды доводчиков и способы их установки

Рассмотрим все виды дверных доводчиков:

  1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
  • от себя – на коробку;
  • на себя – на дверное полотно.

Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

  1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
  2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

Читайте также: Как установить дверь в ванной самому

Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

Пошаговая инструкция установки доводчика на пластиковую дверь

Обычно пластиковая дверь открывается на себя. Разобравшись в методике, можно не только монтировать доводчик, но и поставить подобное устройство на любую другую дверь, индивидуальным способом. Отличия в установке совсем незначительные. Распишем процесс установки поэтапно:

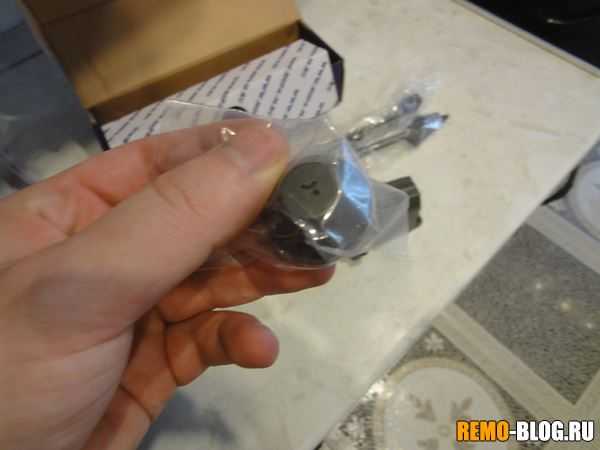

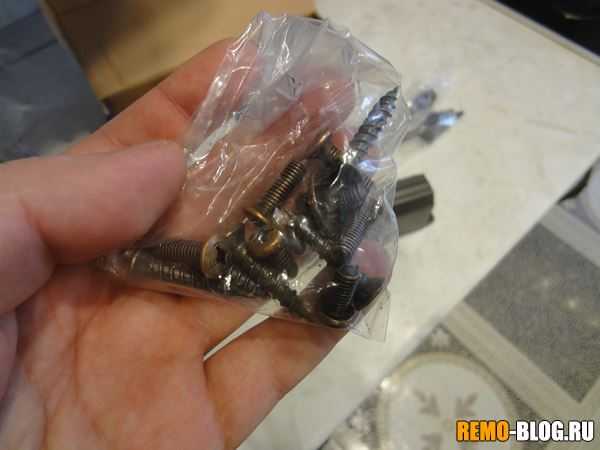

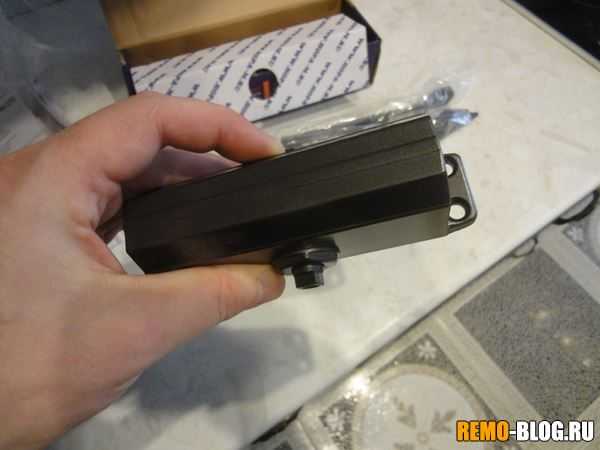

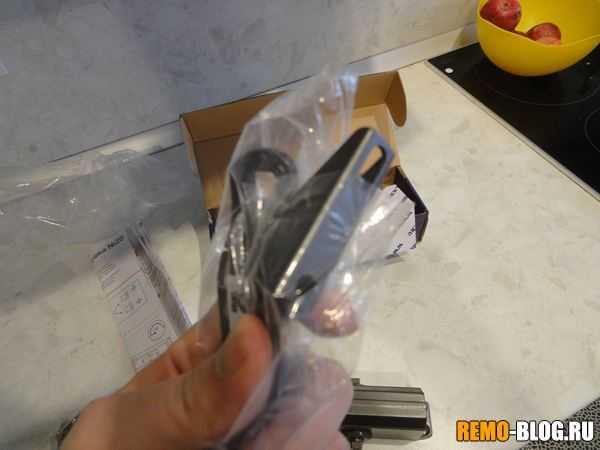

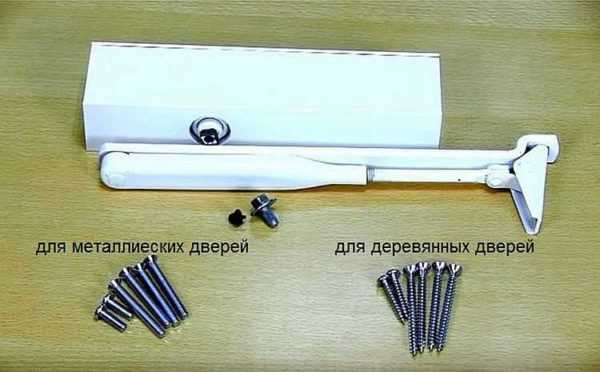

  1. Рассмотрим с комплектом приобретенного дверного доводчика. В составе идет доводчик, рычаг к нему, крепеж, шаблон, который служит помощником начинающему мастеру.

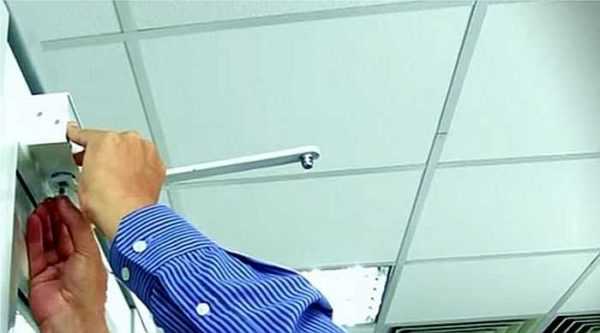

  2. Размещаем по схеме шаблон на закрытой двери, фиксируем с помощью скотча. Просверливаем отверстия по шаблону. Сняв его, приступаем к установке.
  3. Прикручиваем рычаг к коробке, используя саморезы, регулировать ничего не нужно.

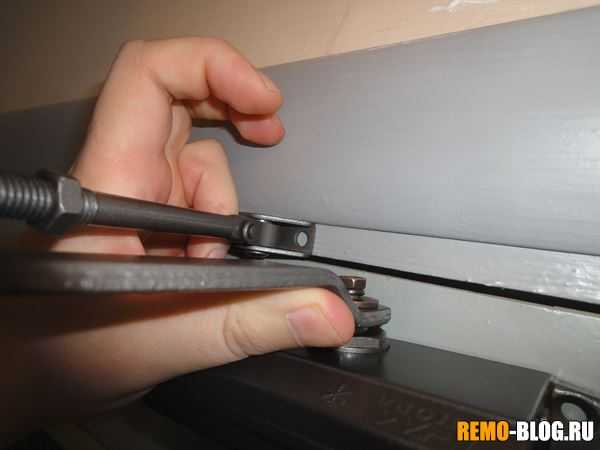

  4. С помощью винта соединяем рычаг и доводчик. Нужно проследить, чтобы винты, которые регулируют доводчик, были расположены в одном направлении – в сторону дверных навесов.
  5. На следующем этапе выполняется регулировка тяги рычага доводчика. Это производится таким образом, чтобы отверстия на доводчике совпали с уровнем отверстий на двери, при закрытом положении двери он должен располагаться перпендикулярно к дверной коробке.
  6. Если все условия соблюдены, прикручиваем механизм и проверяем его работу. Если возникают какие-либо вопросы (туго открывающаяся дверь, сильно хлопает, когда закрывается), то проблемы устраняются путем проведения элементарных манипуляций.

Выполнив правильно все пункты инструкции пошагово, вопрос «Как установить доводчик на пластиковую дверь своими руками?» отпадет сам по себе. Только если с приобретенным комплектом не будет шаблона, следует выполнять монтаж, придерживаясь чертежа, который прилагается к паспорту устройства, все размеры прилагаются.

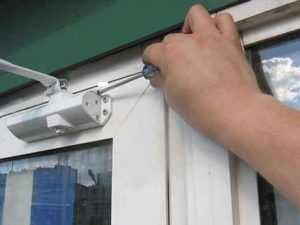

Выполняем регулировку доводчика своими руками

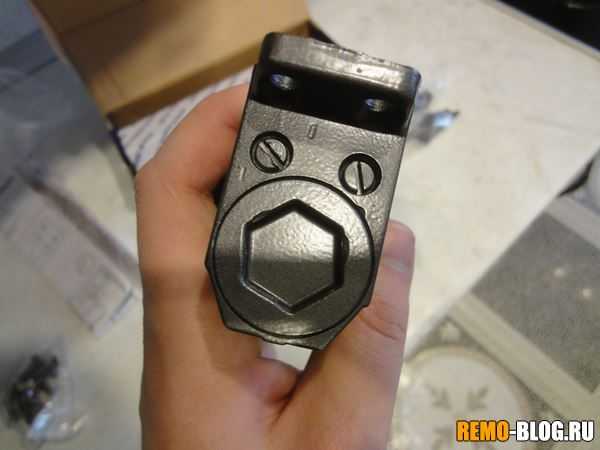

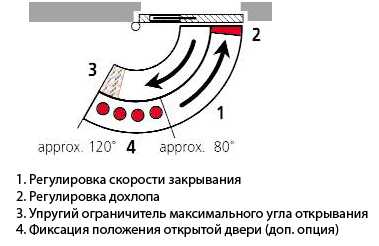

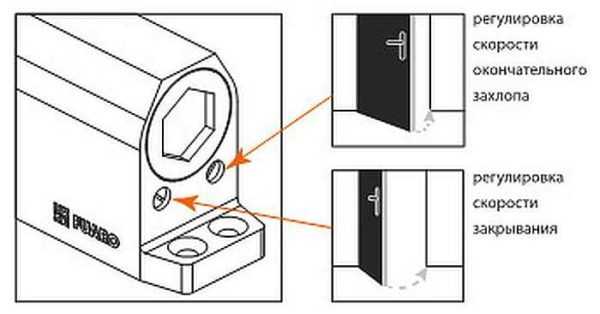

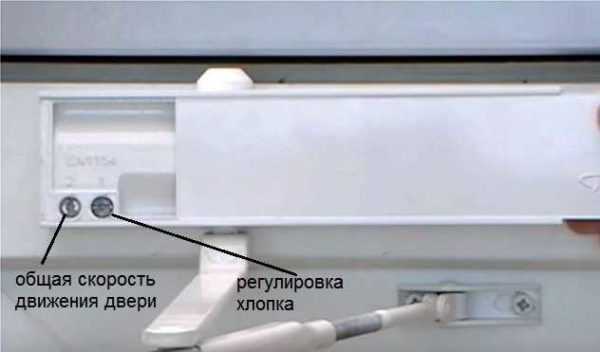

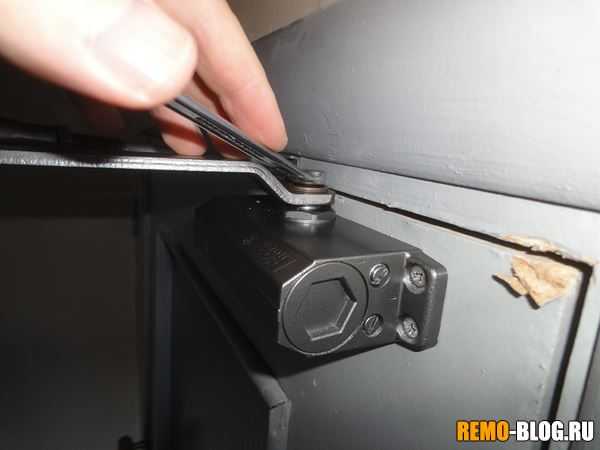

Установив доводчик, нужно освоить азы регулировки устройства. При установке конструкции нельзя обойти стороной два винта, регулирующие работу устройства:

  • первый предназначен для регулировки общей скорости дверей, при их закрывании;
  • второй – направлен на плотность прилегания двери к коробке.

Во избежание большого удара двери о коробку, следует подкрутить второй винт. Это производится плавными движениями, через каждые пару оборотов, необходимо проверять степень готовности. Замедляем движение двери, путем подкрутки винта по часовой стрелке, ускоряем – против часовой стрелки. Закрывание отлаживаем по такой же схеме.

Отдельные виды доводчиков содержат большое количество винтов для регулировки. Это бывает в тех случаях, когда имеют место дополнительные функции. Их бывает всего четыре: два дополнительных винта выполняют регулировку тормоза при открывании, ограничивает слишком резкое открытие дверей, фиксация двери в открытом виде, открывая на уровне определенного угла, дверь не закрывается, что очень удобно в нужном случае.

Читайте также: Какую краску выбрать для межкомнатных дверей

Когда все регулировки закончены, режим работы отлажен, можно пользоваться удачно установленным механизмом доводчика.

В дальнейшем необходимо просматривать исправность механизма и осуществлять периодически смазку элементов шарниров для бесперебойной работы устройства.

delajdveri.ru

Как установить доводчик на дверь: инструкция и видео

Перед тем как установить доводчик на дверь, следует выяснить, что представляет собой этот механизм, для чего он нужен и как его правильно выбрать. Дверной доводчик или дверной закрыватель — это устройство, обеспечивающее автоматическое мягкое, бесшумное и плавное закрытие дверного полотна.

Стальная пружина, помещенная в корпус со специальным маслом, является его главным элементом. Через систему клапанов масло перетекает из одной камеры в другую при открывании, а потом возвращается обратно при закрывании. Вязкая амортизирующая жидкость позволяет плавно и бесшумно открывать створку, а затем также медленно и беззвучно возвращать ее в исходное положение.

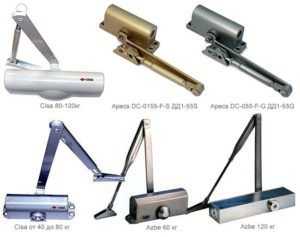

Типы доводчиков

Прообразом дверного закрывателя была обычная пружина, крепившаяся одним краем к калитке или двери, а другим — к столбу или дверной лутке, возле навесов. Настроить такой механизм было очень непросто, и дверь с трудом открывалась и сильно ударялась при закрывании.

Сегодняшние доводчики беззвучны и позволяют без усилий открывать и закрывать створки. Сегодня этот механизм стал неотъемлемой частью дверей магазинов, офисов и учреждений, и подобным устройством в наше время никого уже не удивишь. Установить доводчик на двери можно своими руками, изучив предварительно инструкцию. Устройства отличаются друг от друга типом механизма, местом установки и способом действия.

По месту установки эти устройства могут быть напольные, скрытые и верхние накладные. Местом монтажа последних обычно является верхний участок двери или лутки, скрытых — верхний торец полотна, а напольных, или, как их еще называют, доводчиков нижнего расположения, нижняя грань дверцы и пол. Обычно их используют для стеклянных конструкций. Установку таких механизмов можно посмотреть на видео 1.

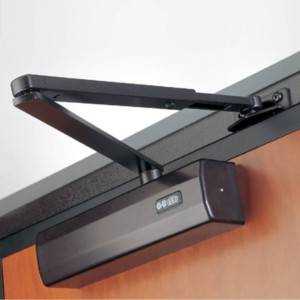

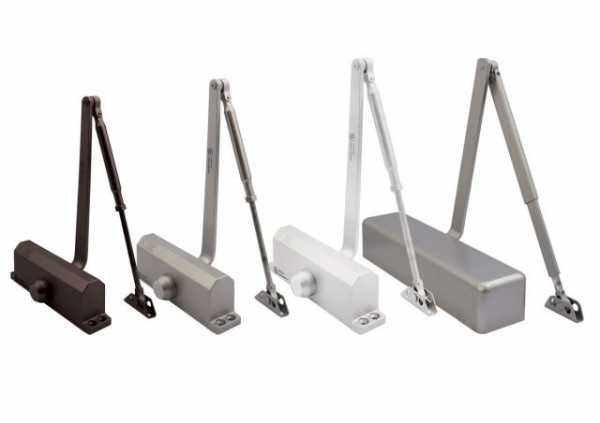

Самые популярные и легко устанавливаемые — доводчики верхнего расположения. В набор входит инструкция, корпус с механизмом внутри, рычаг и двигающийся пруток с крепежным башмачком. Для регулирования силы и быстроты закрытия дверцы имеются специальные винты. Прилагается к комплекту и шаблон монтажный в натуральную величину. По нему можно легко сделать разметку, просто приложив его к полотну.

Порядок установки ограничителя на дверь своими руками

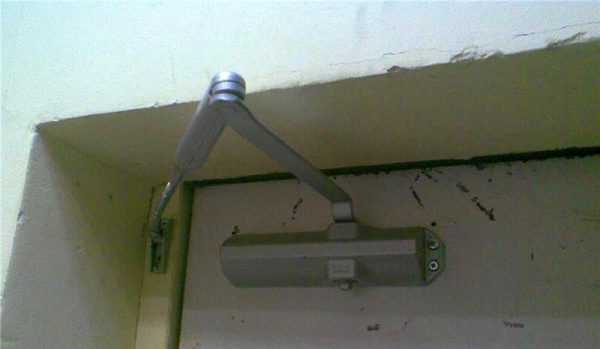

Доводчик накладной верхнего расположения можно ставить как на внутреннюю сторону полотна, так и на внешнюю. Для межкомнатных дверей избирают шаблонный метод монтажа: корпус устройства прикрепляют к полотну с открываемой стороны, а пруток с башмачком — к дверному косяку. На внешнюю дверь желательно ставить механизм изнутри, это спасет его от разрушительного действия пыли и влажности.

Да и потом, в морозную погоду, устройство, прикрепленное снаружи, промерзнет и не позволит свободно открыть или закрыть створку. Монтаж устройства зависит от специфики раскрывания дверей. Согласно правилам, наружная дверь должна отворяться на улицу, поэтому прикреплять корпус доводчика надо к дверной раме или к вспомогательной монтажной пластинке. Порядок крепления устройства своими руками следующий.

    1. Надо выбрать закрыватель, учитывая вес двери и ее ширину, пользуясь таблицей евростандарта EN 1154. Если ширина меньше или равна 75 см, а вес до 20 кг, довольно будет устройства класса EN-1, если ширина полотна 85 см и вес 40 кг — надо выбрать EN-2. Класс ограничителя указан в документах. Как установить доводчик, когда полотно нестандартное, тяжелое, и подобрать механизм нужного класса не удается? Можно поставить два механизма, которые будут равномерно распределять нагрузку.
    2. Выбрать место установки и способ монтажа устройства. Для этого надо учесть, в какую сторону открывается (вправо, влево) полотно. При распахивании дверей «к себе» корпус устройства монтируют вверху изделия недалеко от навесов, если «от себя» — на дверную лутку, а рычаг крепится к двери.

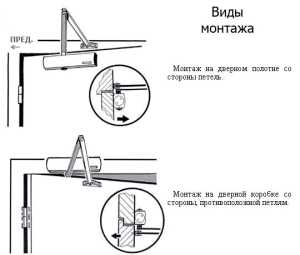

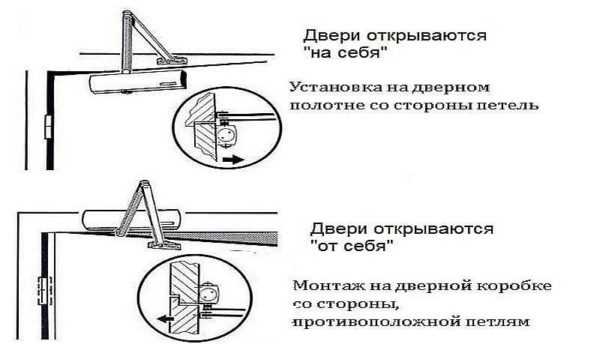

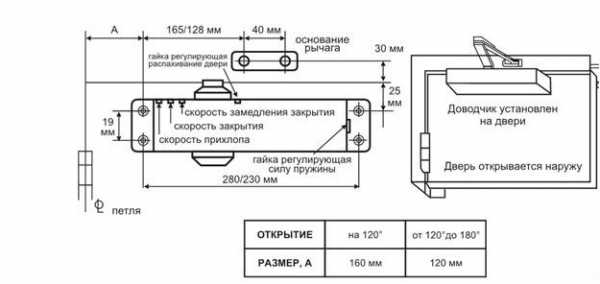

Схема видов монтажа доводчика двери

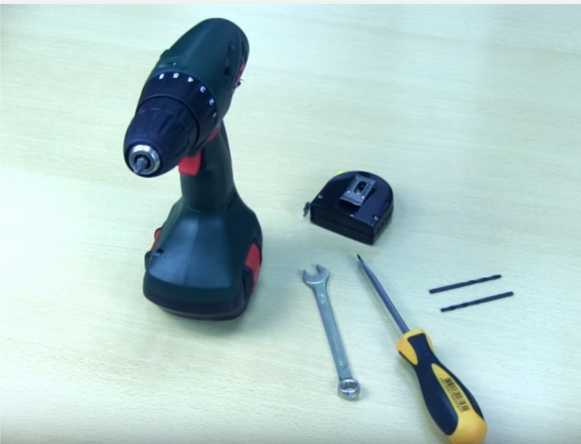

  1. Чтобы установить доводчик двери своими руками, надо приготовить инструменты: молоток, шуруповерт или отвертку, электродрель и ключ для регулирования устройства.

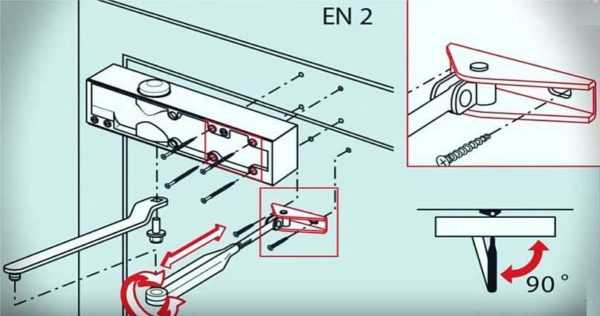

  2. Схема монтажа, имеющаяся в комплекте, прикладывается к дверному полотну, синхронно к дверной раме и через бумагу керном делается разметка отверстий.
  3. Сверлят отверстия нужного калибра в лутке и полотне. Для бронедвери надо приготовить бонки (заклепки), не дающие железу деформироваться в тех местах, где будут крепиться элементы.
  4. В высверленные отверстия саморезами крепят корпус устройства и рычаг. Используя винт, входящий в набор, доводчик скрепляют с рычагом, соединяют его в колене.
  5. Коленный рычажок устанавливают под прямым углом к полотну.

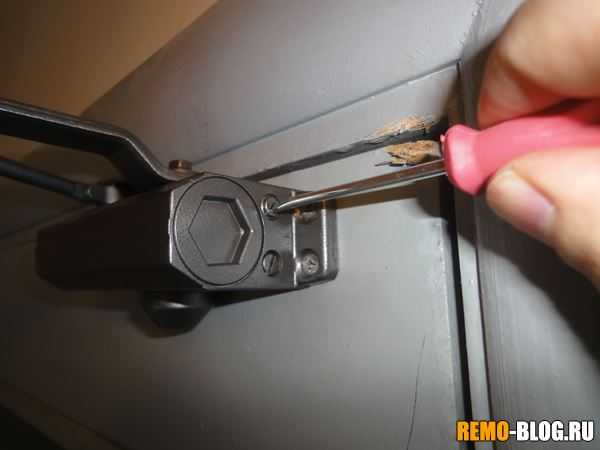

  6. Закончив устанавливать ограничитель, регулируют скорость закрытия дверцы. Открыв ее, наблюдают, как быстро она закрывается, и доводят быстроту закрывания до нужной регулировочными винтами.
  7. При регулировании своими руками надо не перестараться с выверчиванием винтов, чтобы не произошла разгерметизация корпуса устройства и утечка масла, из-за чего механизм станет непригодным для эксплуатации.

Методы нестандартной установки своими руками

Если невозможно монтировать устройство по стандартной схеме, устанавливают уголок или вспомогательные планки. При нестандартной установке могут использоваться следующие способы.

  1. Рычажок невозможно прикрепить к дверной лутке. В таком случае крепят шурупами монтажный уголок и к нему изнутри прикрепляют рычаг.
  2. Корпус устройства фиксируют на уголок, укрепленный на верхнем скосе коробки, а рычаг закрепляют на дверцу.
  3. На полотно прикрепляют монтажную планочку, на которую ставят корпус доводчика. Рычажок фиксируют к дверной лутке.
  4. Монтажную пластинку закрепляют на дверной лутке и на нее монтируют сам механизм, а рычаг — на дверцу.
  5. Устройство прикрепляют к полотну обычным методом, а рычажок фиксируют на монтажную пластинку.

Перечисленные варианты монтажа дают возможность самостоятельно прикрепить закрыватель на любые нешаблонные двери. Чтобы устройство служило долго, не нужно в процессе использования закрывать двери принудительно. Если требуется заблокировать дверное полотно, надо просто отсоединить рычажок от доводчика, а не удерживать дверь разными способами. Теперь вы знаете, как поставить доводчик своими руками.

sdelaydveri.ru

Как установить доводчик на пластиковую дверь

При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

Назначение механизма

Устройство доводчика

Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

  • бесшумное движение полотна;
  • всегда плотное закрывание двери;
  • выполнение функции сохранения тепла в холодное время;
  • в отдельных случаях обеспечивает автоматизацию конструкции.

В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

Разделение на виды

Виды доводчиков

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

  1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
  2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
  3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Также их различают по принципу работы:

  • рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
  • слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Как правильно выбрать

Правильно рассчитайте нагрузку на доводчик

Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

Способ монтажа доводчика

Монтаж

Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

Инструкция монтажа классического доводчика

Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

  1. Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
  2. В отмеченных местах просверливаем отверстия.

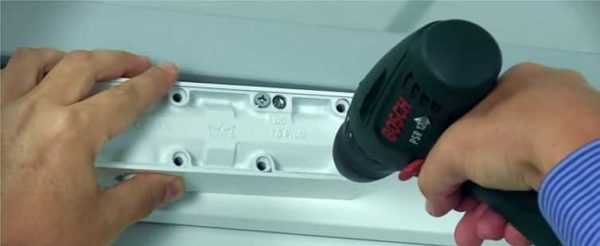

  3. Монтируем коробку, используя шурупы.
  4. По такому же принципу монтируем рычаг на дверную коробку.
  5. Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
  6. Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

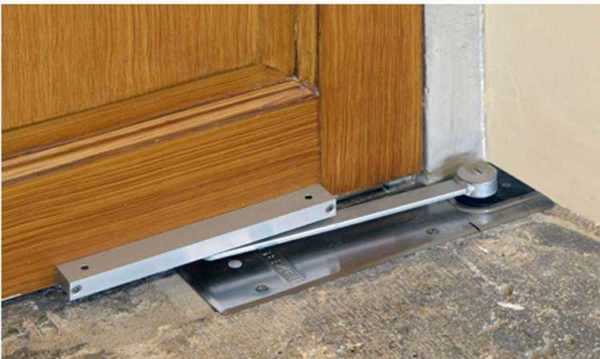

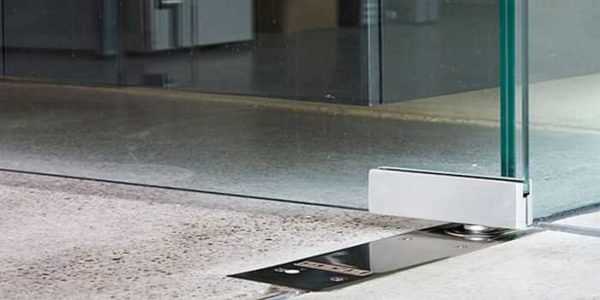

Монтаж напольного механизма

Напольные механизмы очень удобны

Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

  • очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
  • учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
  • для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
  • для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

Монтаж скрытого механизма

Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

Альтернативные способы установки

Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

  1. Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.
  2. Использование специальной пластины для монтажа. Применение её имеет три вариации:
  3. Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
  4. Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
  5. Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.

dekormyhome.ru

Как установить доводчик на дверь – подбор модели и самостоятельный монтаж

В этой статье мы расскажем, как установить доводчик на дверь. Это небольшое приспособление помогает плавно и бесшумно закрывать как металлическую, так и пластиковую, и даже стеклянную дверь. Нужно установить доводчик на деревянное полотно? Это тоже не проблема, ведь сам процесс отнимет каких-то минут 20-30 минут, причем все работы можно произвести самостоятельно.

1

Разновидности доводчиков – накладные, скрытые и напольные

Примечательно, но доводчики существуют уже давно. Правда, не в том виде, в котором мы привыкли их видеть. Прародителями современных механизмов были обыкновенные пружины, которые одним концом закреплялись на полотне, а вторым – на коробке, и обеспечивали автоматическое закрытие двери. Отрегулировать такую конструкцию было невозможно, поэтому чаще всего такая дверь либо с трудом открывалась, либо громко хлопала при закрытии.

Накладные доводчики - самые распространенные и подходят к любым дверям

Современные механизмы позволяют не только плавно и бесшумно закрывать дверь, но и обладают целым набором полезных характеристик. Они могут блокировать открытую дверь в определенном положении, способствуют плотному прилеганию полотна к коробке, позволяют проветривать помещение. Монтаж доводчика стал обязательным при установке входных дверей, оснащенных домофонами, они повсеместно установлены в общественных зданиях, очень часто их применяют и в частных домах.

На сегодняшний день доводчики имеют разные конструктивные особенности, поэтому их можно дифференцировать по разным признакам. По способу крепления их подразделяют на:

  • накладные. Самые распространенные и подходят к любым дверям. Крепятся сверху и могут монтироваться на дверное полотно или стену.
  • скрытые. Сложные механизмы, которые сразу встраиваются в дверное полотно. Их монтажом занимаются специалисты.
  • напольные. Их можно встретить на стеклянных дверях. Они крепятся внизу конструкции, а вторая их часть встраивается в напольное покрытие.

Напольные доводчики можно встретить на стеклянных дверях

По способу передачи вращающего момента конструкции разделяют на слайдовые (доводчик располагается параллельно полотну и скользит, что делает двери легкими к использованию даже для детей) и рычажные (модели очень надежные и устанавливаются на тяжелые двери).

2

Как выбрать механизм и от чего зависит его стоимость

Чаще всего доводчики крепят на входные и внешние двери. Как правило, монтаж производится внутри помещения, но существуют и морозоустойчивые модели. Их ставят со стороны улицы, а также они прекрасно подходят для установки на калитки и ворота, поскольку невосприимчивы к переменам погодных условий. Их недостаток – высокая цена, но этим приходится жертвовать ради удобства и в случае невозможности установить доводчик внутри помещения.

Чаще всего доводчики крепят на входные и внешние двери

Выбирая доводчик, уделите внимание такому параметру, как вес двери и ее ширина. Для этого существует специальная градация механизмов, где каждому кассу (а их 7) присваивается свой индекс (EN). Чем выше класс, тем с большими нагрузками способны справиться конструкции, но, соответственно, и цена их будет выше. Стоимость механизмов также зависти и от функциональных возможностей. Более простые модели, стоимость которых невелика, нельзя настроить под определенные параметры (например, плавность открытия). Покупая доводчик, не гонитесь за ценой – хороший и качественный вариант не может стоить очень дешево, однако и прослужит он значительно дольше.

3

Установка дверного доводчика – подробное руководство

Установка доводчика на пластиковую, деревянную или металлическую дверь не представляет собой ничего сложного. Из инструментов необходима лишь дрель с соответствующим сверлом для каждого типа дверей, маркер или карандаш, линейка, отвертка или шуруповерт. Производители позаботились о тех, для кого установка доводчика своими руками – дело новое. Они комплектуют изделие шаблоном, передающим размеры механизма в натуральную величину и всеми технологическими отверстиями. Рисунок нанесен с двух сторон листа: один – для открывания на себя, другой – от себя.

Итак, для начала совмещаем красные линии, нанесенные на шаблоне. Горизонтальная соответствует верхней границе полотна, а вертикальная – для края с петлями. Если установка дверного доводчика происходит не со стороны петель, тогда необходимо линейкой замерить расстояние от края полотна до середины петель, отметить эту точку на обратной стороне дверей и нарисовать строго вертикальную линию. С ней и совместите линию на шаблоне. Далее отмечаем отверстия под сверление. Берем дрель и высверливаем дырки в дверном полотне и коробке.

Если дверь открывается на себя, то механизм ставим на полотно, а рычаг на коробку, если от себя – все наоборот.

Разъединяем корпус и рычаги на отдельные элементы путем откручивания винта. Прикладываем корпус к просверленным отверстиям и крепим его к полотну. То же проделываем и с доводчиком. Важно! В комплекте, как правило, предлагаются два крепежа: для доводчика на металлическую дверь и для пластиковой (деревянной) конструкции. Крепим к корпусу тягу при помощи винта. Соединяем рычаг и тягу, скрепляем их при помощи еще одного винта, или защелкнув механизм (нужно приложить усилие).

4

Регулировка и обслуживание – для правильной работы системы

Итак, как нам установить доводчик на дверь правильно, мы разобрались. Теперь, когда все установлено, производим корректировку закрывания дверей. Для этого открываем полотно и смотрим на скорость закрытия. Если она не устраивает, то при помощи винтов производим регулировку до достижения желаемого результата. В каждой модели эти регулировочные винты могут располагаться по-разному, поэтому стоит обратиться к инструкции за этой информацией. Для увеличения скорости винты вращают по часовой стрелке, а чтобы затормозить и создать плавность хода – против часовой стрелки. Поскольку дверь открывается на 180°, в конструкции предусмотрена регулировка скорости закрытия в диапазоне от 180 до 15° и от 15° до захлопывания.

За диапазон закрывания отвечает первый винт, а за скорость доводки – второй. Не стоит переусердствовать в откручивании/закручивании винтов. Иногда хватает небольшого смещения, чтобы изменить скорость хода. В противном случае можно не только сбить все настройки, но и вывести доводчик из строя. Если модель оснащена дополнительными функциями, то для них предусмотрены отдельные регуляторные болты. Для декоративного оформления доводчиков предлагаются специальные накладки, которые придают механизмам эстетичный вид и защищают корпус и винты регулировки от попадания пыли и грязи. Поскольку все механизмы со временем расшатываются под воздействием перепадов температур, уровня влажности и прочих факторов, рекомендуем проводить проверку и регулировку плавности хода не менее двух раз в год.

Все трущиеся детали конструкции надо смазывать по мере необходимости. Кроме этого, нельзя оставлять дверь открытой на долгое время в целях сохранности доводчика. Исключением может служить лишь конструкция со специальной функций блокировки хода. Если уж и существует необходимость оставить дверь открытой надолго, то следует разъединить механизм тяги и рычага. При обнаружении подтеков масла доводчик необходимо заменить, поскольку это свидетельствует о его неисправности. Как видим, установить доводчик на любую дверь своими руками не составляет большого труда, главное, подойти к этому делу ответственно. Не забывайте проводить регулярный осмотр и обслуживание механизма для его бесперебойной работы.

obustroen.ru

Как установить доводчик на дверь

У нас в подъезде, вторая дверь (не уличная) постоянно открытая. ТО есть тепло уходит из подъезда, и нужно было с этим что-то решать. Вешали на нее пружину, но она ужасно хлопает, мне как жителю первого этажа очень не комфортно! Поэтому после не долгих раздумий решили поставить доводчик на эту дверь. Это и эстетично (по сравнению с пружиной), да и дверь будет постоянно закрытая. Ставить решил сам (так сказать помочь подъезду). Поэтому сегодня я выкладываю полезную статью – как установить доводчик своими руками на дверь, в моем случае она деревянная, но установка на пластиковую или металлическую дверь будет отличаться не многим. Читайте дальше …

Как обычно будет фото и видео материал по установке. Так что после фото и текста, можете посмотреть подробное видео.

Про то, как выбирали доводчик, можете почитать здесь. НО сегодня именно установка.

Сам доводчик для двери

Купили доводчик с усилием в 50 килограмм, для нашей деревянной двери это более чем достаточно.

Комплектность состоит из:

—          ножки доводчика, или еще ее называют рычаг

—          сам доводчик, у нас он закрытый морозоустойчивый, с двумя регулировочными болтами

—          далее декоративная крышка

—          комплект крепления

—          и конечно же инструкция

Как видите комплектация, что не наесть самая простая, ничего сверхъестественного в ней нет.

Проверка доводчика

Начинается самое интересное. Прежде чем нам устанавливать доводчик, нужно примерить ножку, иногда она одевается довольно сложно.

У меня садится хорошо, пробуем закрутить крепежный болт.

Все нормально, дальше я проверил, как работает ножка, она должна нормально отгибаться. Нужно отметить, чем больше у вас усилие доводчика, тем сложнее она будет отгибаться.

Все проверено, все работает, теперь можно переходить к самой установке.

Изучаем схему

У многих перед установкой возникает много вопросов, например — куда крепить сам доводчик, а куда ножку, на дверь или на коробку двери? Ребята все просто, тут как вам удобно, можно и так и так, именно так написано в инструкции и для этого у доводчика два крепления. Сверху корпуса и снизу.

Вот инструкция

1)      Вариант крепления. Когда доводчик устанавливается на коробку двери, а «лапка» на саму дверь. Это так называемый «внутренний метод» крепления – доводчик устанавливается, когда дверь открывается от себя, толкаете изнутри.

2)      Вариант крепления. Когда доводчик устанавливается на дверь, а «лапка» на коробку двери. Этот метод «внешний» — доводчик устанавливается, когда дверь открывается на себя, снаружи – на себя.

Я выбрал второй вариант, просто у меня не получится закрепить доводчик на коробку, потому что наверху «обналичка» двери. Я выбрал «внешний» метод – доводчик на дверь, лапка на коробку, под «обналичку».

Начинаем установку

Для начала я решил приложить к двери и посмотреть, ничего не мешает, все нормально встает?!

ДА все нормально, можно снимать размеры с инструкции и крепить доводчик. Переводим все размеры на дверь, думаю тут все понятно, объяснять не нужно.

Для тех кто не понял — у меня сам доводчик от угла двери устанавливается на расстоянии 45 мм (от верхней точки 16 мм), лапка на расстоянии 170 м, а от лапки до доводчика расстояние в 51 мм.

Далее отмеряем все эти размеры на двери карандашом. Я еще прогнал сразу «саморезы» по дереву, из набора не стал брать, так как они толстые и не подойдут для тонкой деревянной двери. Прогонял «саморезы», потому что у меня нет шуруповерта, делал все обычной отверткой! Если есть шуруповерт можно закрутить все сразу. НА пластиковую дверь, устанавливается также как и на деревянную, можно обойтись обычной отверткой, а вот на металл придется сверлить маленький отверстия, под болты.

Теперь откручиваем «саморезы» и устанавливаем сам доводчик.

Далее устанавливаем ножку.

Одеваем ножку на доводчик и закручиваем верхний болт.

После закрываем декоративной крышкой нижнее (не нужное) крепление.

По надобности регулируем болты для закрывания. Нужны они для более плавного или более быстрого закрывания.

На этом все, проверяем, дверь закрывается плавно!

И самое главное дверь всегда закрыта, в подъезде станет теплее и счета за отопление пойдут вниз (так как у нас установлен погодный датчик регулирования, который сверяется и с трубами отопления в подъезде и если они остывают, то он потребляет больше). А с закрытой дверью потребление будет меньше, я думаю на 10 – 20 процентов.

А сейчас видео версия статьи, смотрим

Установка доводчика двери видео

Так что устанавливайте доводчики действительно полезная вещь, притом если у вас есть погодные датчики регулирования.

НА это все, читайте наш, строительный сайт, только полезные статьи.

remo-blog.ru

Как правильно установить доводчик на пластиковую дверь

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

Типы доводчиков

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
верхние. крепятся вверху дверной створки или коробки;
напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
скрытые. встраиваются внутрь полотна двери.


Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.


Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Источники: http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

  • gorodverey.ru
