Крепление отлива для цоколя – материалы изготовления, разновидности крепежа, технология установки

Содержание

материалы изготовления, разновидности крепежа, технология установки

Отливы для цоколя представляют собой наклонные полки, которые устанавливаются на стыке стены с цоколем. Эта технология позволяет оградить цоколь и фундаментное основание от влияния осадков, сберечь привлекательный вид нижней части строения и продлить срок эксплуатации постройки. Перед тем как крепить отливы на цоколь, необходимо разобраться в разновидностях и особенностях этих элементов.

Функции отливов

Отлив является важной частью отделки цокольной конструкции. Изделия предназначены для защиты фундамента здания от осадков и разрушения. Цокольная защита служит декоративным элементом и способна отсечь осадки, которые попадают на грунт, расположенный около строения.

Особенности различных материалов для отливов

Стоимость и эффективность элементов зависит от материала, из которого они изготовлены. Например, дюралевые изделия способны выдерживать сильные морозы, устойчивы к повышенным показателям влажности. Покрытые цинком отличаются хорошими декоративными и техническими характеристиками, практичностью и экономичностью. Медный отлив долговечен и износоустойчив. Бетонные изделия являются самыми долговечными и практичными, по сравнению с конкурентами. Они выдерживают нагрузки и выступают защитой для стен. Единственный нюанс – бетонная смесь должна быть качественной, это будет гарантией устойчивости к заморозкам.

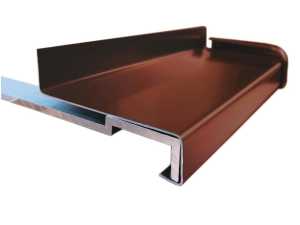

Отливы из стали

Элементы, выполненные из оцинкованного металла и покрытые полимерным напылением. Они имеют высокие показатели прочности, приемлемую цену. Изделия из стали можно приобрести в готовом виде или заказать в индивидуальном порядке, согласно необходимым размерам. Материал стоек к агрессивным влияниям окружающей среды.

Отливы из алюминия

Алюминиевые изделия долговечны, устойчивы к перепадам температур, прочны и надежны. Материал не склонен к образованию коррозии. Благодаря податливости работать с ним легко. В дополнительной защите поверхностный слой не нуждается, но так как он мягкий, возможен риск образования царапин. Краска и другие напыления наносятся с декоративной целью и предотвращают потемнение стройматериала. Этот вид отливов является дорогостоящим и качественным.

Медные отливы

Отличаются своим внешним видом, надежностью. Такой вариант поможет преобразить фасадную часть здания. Существенный минус – сложные монтажные работы, необходимо приглашать специалистов с профессиональным оборудованием.

Пластиковые элементы цокольной защиты

Аксессуары для цоколя из пластика пользуются популярностью среди потребителей, благодаря широкому выбору цветовой гаммы. небольшому весу, бесшумности. Пластиковые элементы отличаются приемлемой ценой и хорошим качеством. Материал устойчив к внешним природным влияниям, не подвержен коррозии и разложению. При наличии стандартного набора инструментов монтаж пластиковых элементов можно произвести без затруднений своими силами.

Крепеж для установки отливов

Перед тем как приступить к монтажным работам, следует сделать ревизию горизонтальности поверхности. Если имеются отклонения либо перекосы, поверхность требуется выровнять цементным раствором. Чтобы смесь хорошо легла, поверхностный слой оформляют в форме откоса. На углу стен в горизонтальном положении прикрепляют малярный шнур, который будет служить ориентиром для сооружения откоса. Пропорции рабочего раствора: 1 часть цемента к 3 частям песка. Вода добавляется в таких пропорциях, чтобы готовая смесь не стекала с малярного инструмента. Чтобы влага правильно испарялась и раствор закрепился, следует произвести выдержку в течение двух суток. Крепление отливов на цоколь производят к поверхности стены либо к направляющим элементам.

Особенности и технология установки отливов

Технология установки изделий включает в себя:

  • измерение периметра дома;
  • определение необходимой ширины конструкции;
  • установку элементов в угловой части дома;
  • крепление отливов к стене при помощи герметиков и самонарезных болтов;
  • проверку системы на функциональность и обнаружение протечек.

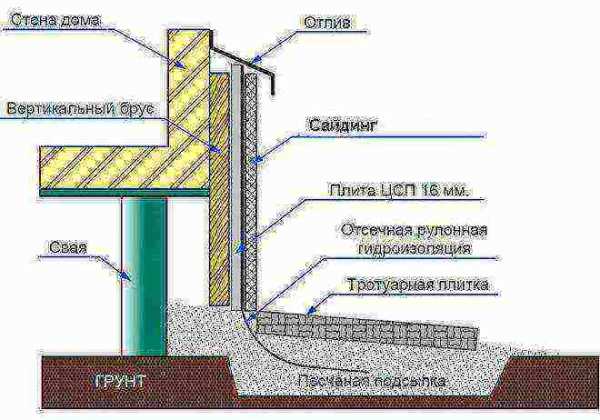

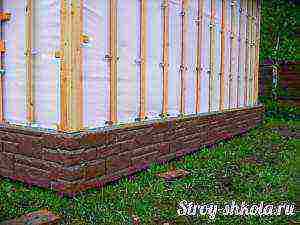

Установка защиты фундамента на цоколь деревянного дома требуется в обязательном порядке. Древесина впитывает влагу, и эта особенность пагубным образом влияет на фасад сооружения. Бревна нуждаются в усиленной защите, по этой причине лучше выбрать установку бревенчатого или металлического отлива. Главные особенности и технология установки: деревянные детали должны быть обработаны водоотталкивающими средствами.

Подготовительный этап

Перед тем как приступать к работам, проводят ревизию периметра цокольной конструкции на наличие сколов или трещин. При наличии таковых производят герметизацию и затирку шпатлевкой. Еще одно важное условие – ровные, горизонтальные откосы.

Сооружение откосов – ход работ:

  1. К углам стен крепежами фиксируется малярный шнурок, ровность проверяется при помощи строительного уровня.
  2. По шнуру строится откос, наклон должен составлять не меньше пятнадцати градусов. Соотношения раствора стандартные – одна часть цементного порошка к трем частям песка. Все составляющие следует залить водой. Консистенция должна получиться такой, чтобы раствор не стекал со шпателя.
  3. По истечении нескольких дней откос полностью схватится.

Разметка под отливы

Чтобы крепление отливов к цоколю было выполнено качественно, потребуется выполнить разметку и произвести расчеты. Разметку делают с использованием строительного уровня с заложенным в него трассировочным мелом. После к точкам разметки прикладывают шнурок, его потребуется натянуть и отпустить. В итоге образуется полоса, которая обозначит, где должна быть прикреплена верхняя часть детали.

Крепление отливов

Вот как следует крепить отливы на цоколь:

  1. В стене болгаркой штробят выемку глубиной до 15 миллиметров. Канавка нужна для того, чтобы вставить в нее верхнюю часть отлива. Если монтаж приспособлений будет произведен при строительстве дома, то элементы будут закреплены фасадом здания.
  2. Монтаж лучше производить с угла строения. Чтобы установить первые элементы на цоколь потребуется взять 2 изделия и подрезать их под углом 45 градусов. При монтаже должен образоваться небольшой нахлест изделий. Для соединения полос отлива берут дюбель-гвозди.
  3. Все последующие строительные единицы устанавливаются в аналогичном порядке. Прикрепляя детали, рекомендуется делать нахлест на предыдущий элемент от 5 до 10 см.
  4. После того как крепление отливов к стене будет завершено, производят проверку жесткости конструкции.

Наиболее часто отливы нужны для фундаментных оснований, которые имеют небольшую высоту цоколя или он выступает над основой. Установленный на цоколь отлив предохраняет стены и фундамент от проникновения излишней влаги. При самостоятельной установке потребуются строительные навыки и соответствующий инструмент.

krepezhinfo.ru

Отливы для цоколя фундамента: инструкция по монтажу

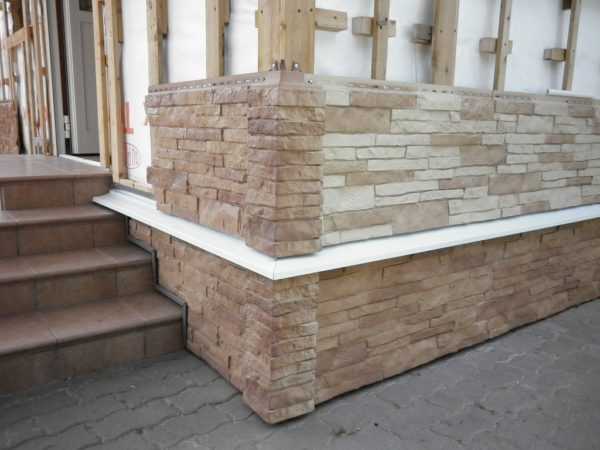

Отлив для цоколя дома

Содержание статьи

Что такое отлив и каковы его функции?

Так как фундамент выполняет несущую функцию, он зачастую шире стен. Поэтому цоколь относительно стен формирует выступ. Снег при таянии или дождевая влага могут скапливаться на верхней части фундамента и постепенно проникать вглубь, размывая структуру основания строения. Кроме того, при замерзании вода, попавшая внутрь цоколя, расширяется, также оказывая разрушающее воздействие.

Для предотвращения подобных процессов на выступ устанавливают планку, ширина которой может составлять от 5 до 40 см. Она монтируется на цоколь под уклоном, что позволяет воде стекать. Это и есть отлив.

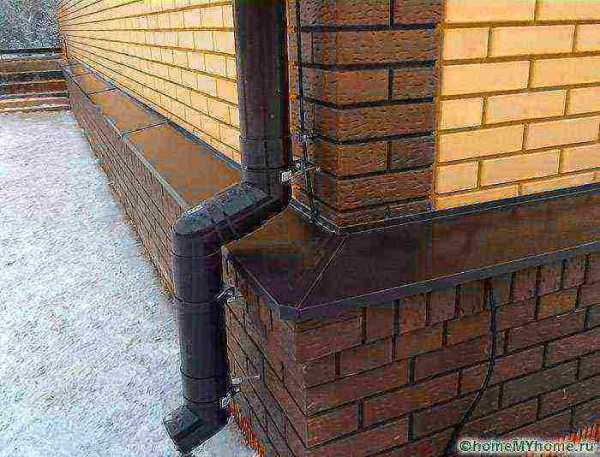

Отлив цокольный

Кроме защитной, такой козырек выполняет декоративную функцию, участвуя в оформлении фасада здания. Его выполняют из различных материалов разнообразных цветов.

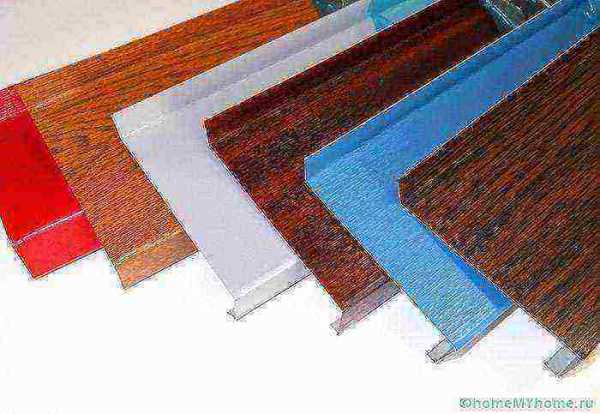

Планки могут быть разных оттенков

Обратите внимание! Цвет отлива может не только соответствовать тону фасада или цоколя, но и быть контрастным. При правильном подборе палитры такой вариант  украсит дом.

Разновидности отливов

Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.

Металлические отливы

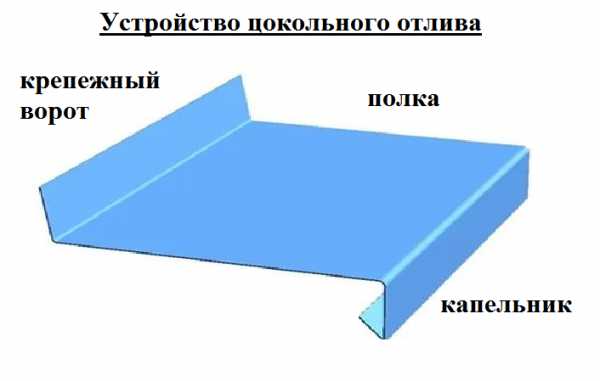

В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:

  • отгиб, фиксирующийся к стене;
  • полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
  • фронтальный отгиб для отведения воды от фундамента.

Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.

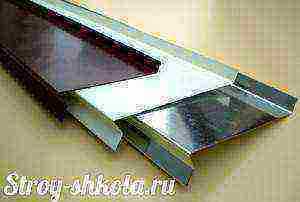

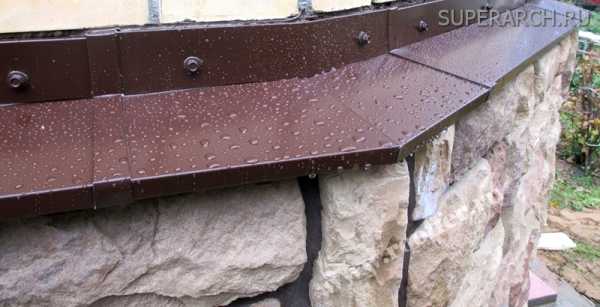

Металлические отливы

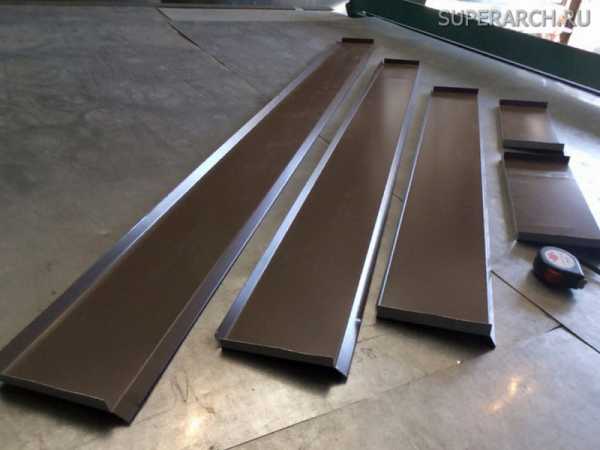

Среди стальных планок можно подобрать подходящий по стоимости и цвету отлив. Более доступные по цене модели выполнены из оцинкованного стального листа. Изделия подороже имеют покрытие из полимеров, которое может быть не только разных цветов, но и имитировать дерево, камень или другие материалы. Кроме того, оно увеличивает износостойкость стальной планки.

Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.

Стальные отливы

Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.

Алюминиевые отливы

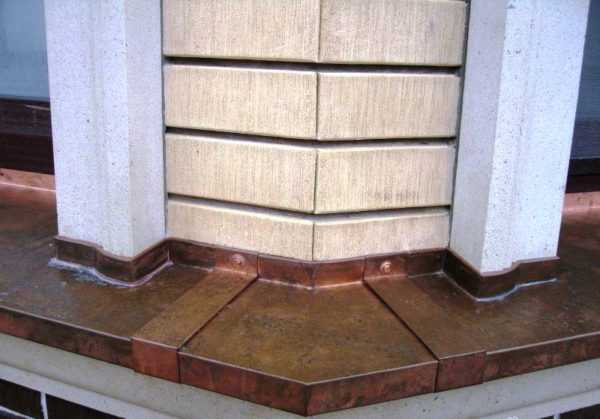

Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.

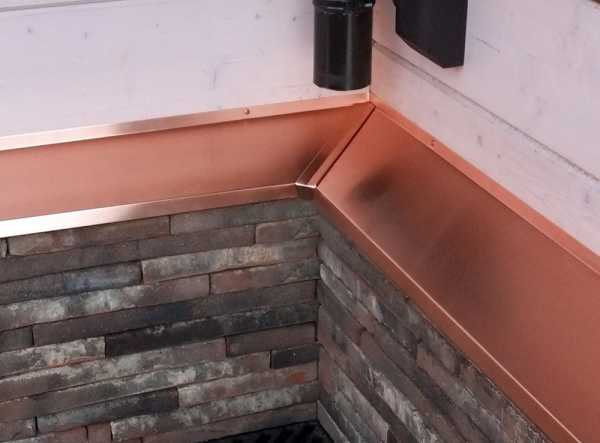

Цокольный отлив из меди

Практичный ПВХ

Более привлекательны по цене в сравнении с металлическими отливами планки из пластика. Есть у них и другие положительные характеристики:

  • разнообразие цветов;
  • имитация различных материалов;
  • водонепроницаемость;
  • небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
  • долговечность;
  • простота монтажа;
  • прочность.

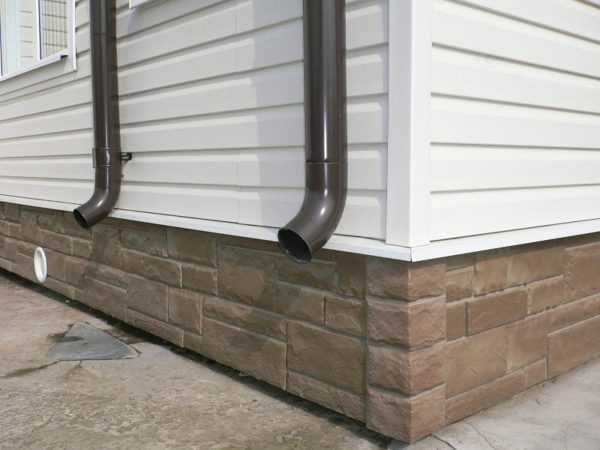

Такие планки особенно подходят для домов, отделанных сайдингом из винила.

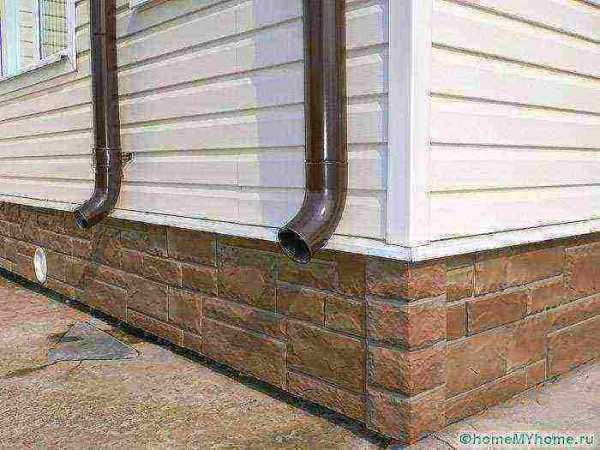

Пластиковый цокольный отлив

Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома.

Клинкерная плитка для гидроизоляции цоколя

Клинкерная плитка – продукт прессования и обжига высокопластичной глины.

Клинкерная плитка

Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:

  • слабой гигроскопичностью;
  • высокой устойчивостью к морозам и перепадам температур;
  • износостойкостью;
  • небольшим весом, не усиливающим нагрузку на фундамент;
  • длительным эксплуатационным сроком.

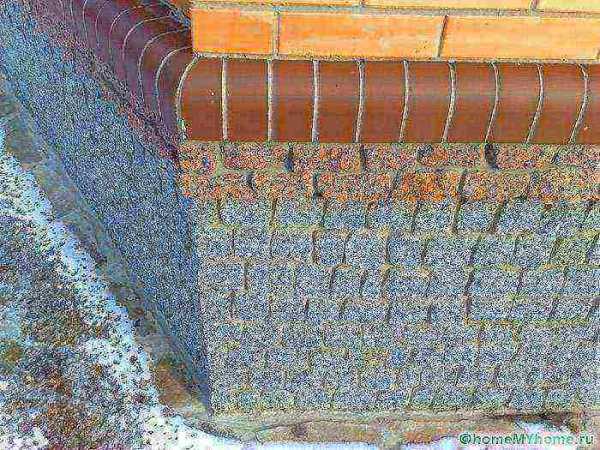

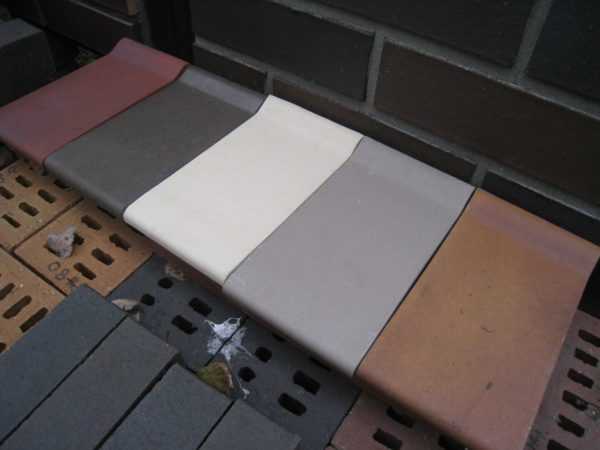

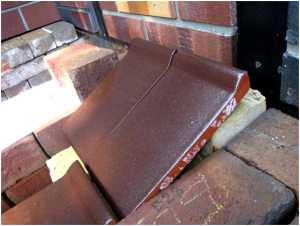

Клинкерные отливы

Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.

Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ.

Однако у такой гидроизоляции из плитки есть три недостатка:

  • высокая цена;
  • сложность выкладки, требующая опыта подобных работ;
  • необходимость предварительного выравнивания поверхности цоколя.

Бетонная гидроизоляция

Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.

Бетонный отлив для цоколя

Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.

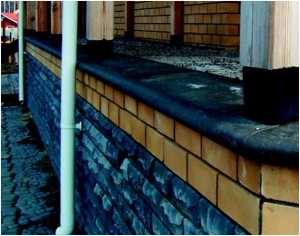

Бетонные отливы

Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.

Деревянный отлив

Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.

Даже в срубах деревянный отлив — редкость

Некоторые нюансы установки

Как и при любых работах, при монтаже цокольной гидроизоляции стоит учитывать некоторые нюансы.

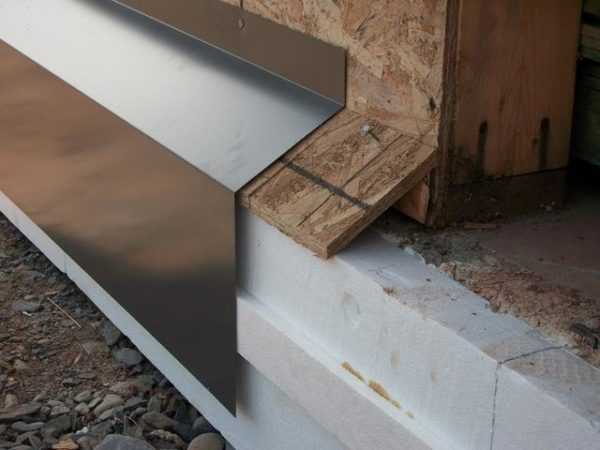

  1. Производить монтаж отлива лучше до того, как будут начаты работы по облицовке дома. Иначе придется после установки гидроизоляции проводить ремонт фасадной отделки.

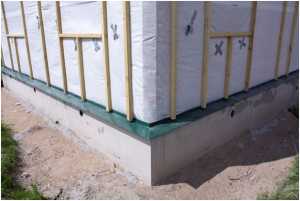

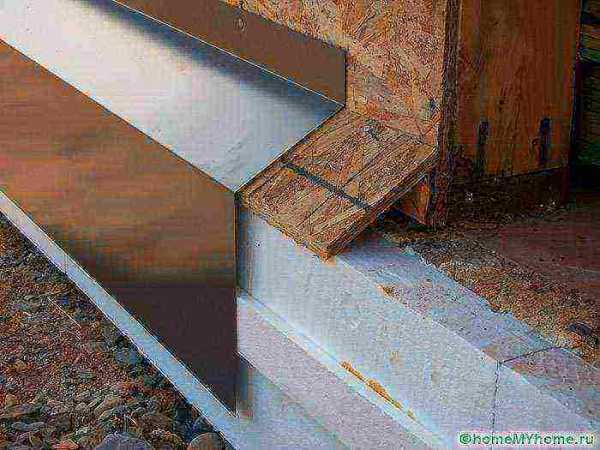

    Цокольный отлив лучше монтировать до отделки фасада

  2. Под отлив, на горизонтальную поверхность цоколя рекомендуется нанести слой монтажной пены для наружных работ. Эта мера нужна для снижения шума, например, когда сильный дождь будет стучать по планке. Особенно это актуально для металлических изделий.
  3. Иногда на горизонтальную поверхность цоколя предварительно наносят песчано-цементный раствор, чтобы сформировать уклон для отлива.
  4. Если решили самостоятельно выложить клинкерную плитку, то для начала необходимо произвести выравнивание участков с перепадом высот свыше 0,04 см с последующим затиранием и грунтованием.

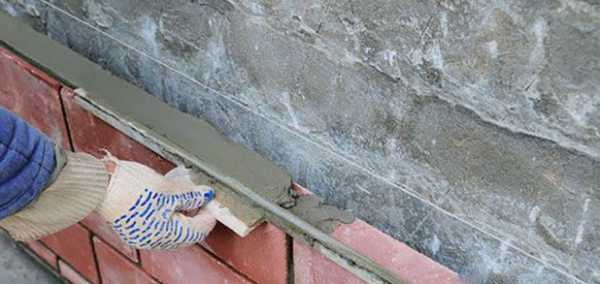

    Выравнивание

  5. Если для защиты цоколя выбраны отливы из стали, покрытой полимерами, то при работе необходимо соблюдать осторожность, чтобы не повредить это защитное покрытие.
  6. Закреплять отливы из ПВХ и металла надо особенно тщательно, чтобы не допускать колебания в ветреную погоду и при контакте.
  7. Для работы с металлическими планками лучше иметь правые и левые ножницы.

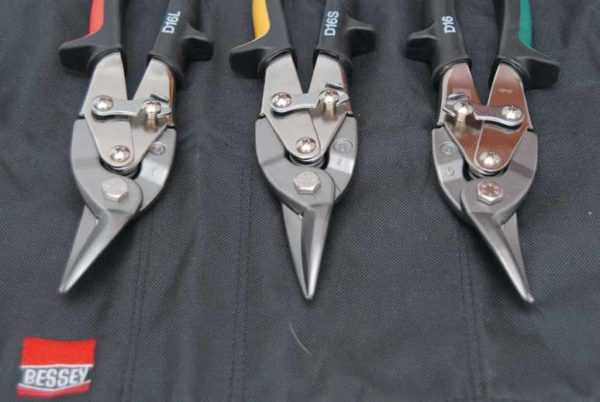

    Ножницы по металлу правые, левые и прямые

Эти несколько пунктов позволят добиться лучшего результата при обустройстве цокольной гидроизоляции.

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.

Особенности и декоративные качества цокольных отливов

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

  1. Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
  2. Нарезают листы на полосы полученной ширины.
  3. На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
  4. Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Обратите внимание! На кромках рекомендуется также загнуть во внутреннюю сторону металл. Это добавит конструкции жесткости.

Видео — Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

  • ножницы по металлу;
  • строительный угольник;
  • уровень;
  • зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
  • шуруповерт;
  • саморезы;
  • карандаш.

Обратите внимание! Иногда чтобы сделать надрезы, применяют УШМ, что не совсем верно и может привести к неаккуратному результату. Для снижения подобного негативного эффекта работы таким инструментом, пилить  панели лучше, не снимая защитной пленки.

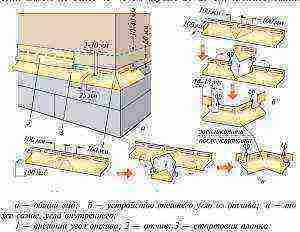

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Шаг, №№Описание

Шаг 1

На том ребре полочки, которое прилегает к дому, ставят центральную отметку. Это внутренняя вершина угла.

Шаг 2

В каждую сторону от этой отметки откладывают по отрезку, длина которого равна длине полочки отлива без 10 мм.

Шаг 3

От центральной точки к внешнему ребру полочки проводят перпендикуляр. Между получившейся точкой и двумя нижними боковыми формируется равносторонний треугольник.

Шаг 4

На крепежном отливе по боковым отметкам делают надрезы. Причем надрезают не только по прямой, но и срезают уголки, чтобы проще было проводить дальнейшие работы. По одной из равных сторон треугольника делают надрез. С другой же стороны надрез делают не по прямой, а оставляя небольшой язычок, который немного загибают при помощи зажимов во внутреннюю сторону. Это необходимо для создания уклона отлива.

Шаг 5

 В области вершины треугольника внешний отгиб зажимают, но не разрезают.

Шаг 6

Складывают угол.

Обратите внимание! Внутренние углы изготавливают по схожему принципу, но первые три точки отмечают на ребре между внешним отгибом и полочкой.

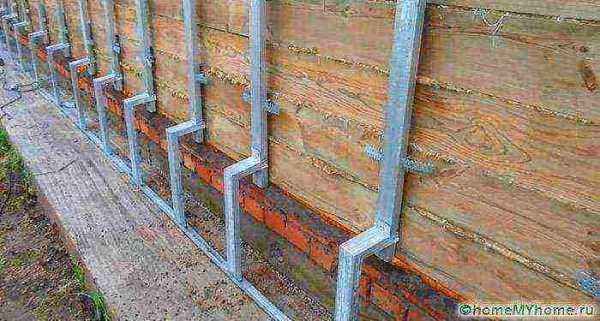

Начав с угла, приступают к установке отливов. Их присоединяют к предварительно подготовленной обрешетке для монтажа элементов отделки фасада. Для ее изготовления можно использовать доски, деревянный брус или металлический профиль и закрепить их строго вертикально.

Шаг, №№Описание

Шаг 1

Прикладывают самодельный или фабричный угловой элемент к углу строения на нужной высоте, накрыв верхнюю грань цоколя. Важно не только, чтобы полочка была под уклоном, но и ребра планки прокладывались перпендикулярно к вертикальным направляющим обрешетки, что проверяется строительным угольником или же водяным уровнем. Можно поставить на обрешетке метки заранее.

Шаг 2

Фиксируют уголок саморезами к обрешетке.

Шаг 3

У следующего отлива срезают небольшой уголок у наружного отгиба, чтобы завести край под предыдущий отлив примерно на 2-3 см.

Шаг 4

Ориентируясь по строительному уголку или гидроуровню, фиксируют саморезами следующий отлив.

Таким образом, накрывают цоколь по всему периметру дома. Пространство между фундаментом и полочкой гидроизоляции часто заполняют монтажной пеной. Таким несложным способом можно облагородить фундамент дома и защитить его от внешних негативных воздействий.

Видео — Монтаж отливов фальцевым способом

remont-book.com

видео-инструкция по монтажу, особенности установки, крепления, цена, фото

За счет активного развития индивидуального строительства каждый год возводятся и ремонтируются тысячи домов из дерева и кирпича. При этом особое внимание уделяют устройству фундамента и цоколя, которые являются основой всего сооружения.

Они должны надежно удерживать здание на грунте и не допускать попадания в его стены влаги.

Установка цокольного отлива самостоятельно

Зачем нужен отлив

В тоже время цоколь должен быть защищен от атмосферных осадков, для чего был разработан простой элемент – отлив, значение которого трудно переоценить. Это неширокий козырек, монтирующийся непосредственно над цоколем. Крепят его одной стороной к стене дома, а второй размещают под углом таким образом, чтобы вода легко с него стекала.

От качества конструкций цоколя и фундамента в целом зависит устойчивость всего здания. Поэтому защитная система слива воды не дает влаге попадать непосредственно на них, не допуская их разрушений.

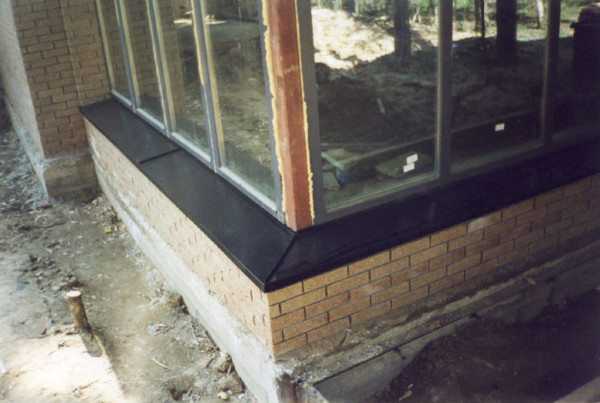

На фото – монтаж отливов на цоколь из кирпича

По конструктивным характеристикам отлив может быть разным, есть только одно условие – не пропускать воду. Чаще всего для этого используют листовые материалы, в том числе металл и пластик. Ниже будет предоставлена инструкция по установке отливов для цоколя своими руками, показаны основные стадии работ и преимущества разных изделий.

Как правильно выбирать материал

Первым делом необходимо правильно подобрать материал для отлива.

Как было сказано выше, чаще всего применяют для этого листовые металлы, в частности:

  • оцинкованную сталь;
  • алюминий;
  • медь.

Кроме того, есть и пластиковые модели, цена которых дороже оцинкованного железа, но дешевле меди или алюминия. Нередко металлические отливы покрывают специальной полимерной пленкой. Также встречаются изделия из бетона, но для жилых помещений они используются крайне редко за счет тяжелого веса и неудобства в монтаже.

Полимерные пленки для козырьков имеют различную цветовую гамму. Такое покрытие защищает отлив также от повреждений, царапин, увеличивая срок его эксплуатации.

Как производят монтаж отлива на цоколь

Изделия приобретаются в готовом виде со стандартными размерами или изготавливают на заказ, что является более оптимальным. В этом случае учитывают дизайн самого сооружения и его характеристики. Нередко отливы изготавливают по чертежам заказчика, поэтому нужно быть предельно точным в расчетах.

Выбирая материал необходимо учитывать его размеры, что особенно важно для фасадов и цоколей  из плитки или камня, подбирайте ширину козырька как можно точнее, иначе влага со временем может их испортить. Поэтому особенно важно сделать отлив так, чтобы она не попадала и повреждала при этом отделочные покрытия.

Максимальная длина козырька для цоколя – около 5 м, что обеспечит тем самым и гидроизоляцию фундамента жилого дома.

Как самостоятельно сделать отлив над цоколем

Планируя монтаж отливы для цоколя запланируйте установить на стадии наружной отделки фасада дома.

Но, прежде чем приступить, проведите подготовительные работы.

  1. Разметка – самый важный момент. Лучше всего использовать для нее водяной уровень. Он поможет сделать горизонтальные отметки места, где впоследствии будет расположен цокольный козырек.
  2. Вычислите размеры отлива, используя отбивочный шнур. Положите в устройство трассировочный мел, растяните шнур и прижмите к намеченным точкам гидроуровня, сильно оттяните от поверхности стены и отпустите. Результатом будет полоса на поверхности, которая и станет будущим месторасположением верхней части козырька для отвода влаги.
  3. Возьмите ножницы по металлу и вырежьте нужные заготовки из подготовленных металлических листов. Их ширина должна быть больше примерно на 20 мм, чтобы хватило места на загибы. Сделать его можно положив отлив на угол и загибать с помощью молотка, периодически по нему постукивая.

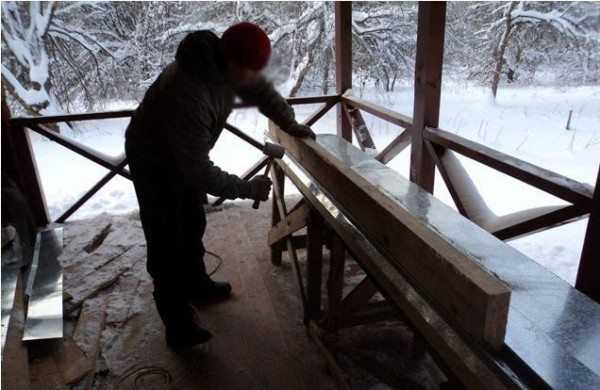

Загибание кромки отлива киянкой

Совет: с той стороны, где козырек цоколя будет обращен к стене, загибайте вверх, с другой стороны – вниз, чтобы вода стекала без задержек.

Установка

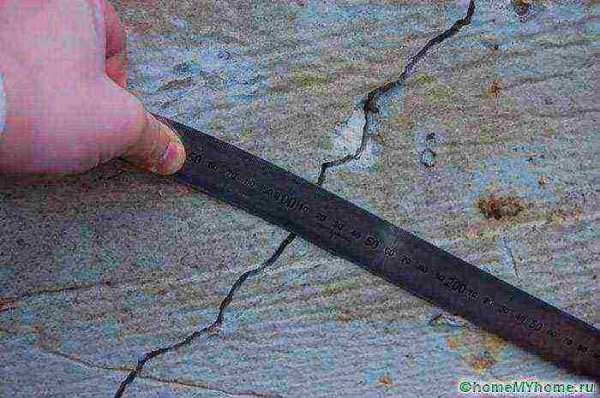

  1. Не спешите сразу монтировать козырек к стене, проверьте ее целостность. Если обнаружите трещины, сколы или пустоты, заделайте их силиконовыми герметиками, шпаклевкой или штукатуркой. Следующие работы проводите после их полного высыхания.
  2. Возьмите электродрель и просверлите в отливе отверстия на одном уровне с шагом 300-400 мм. Их диаметр должен соответствовать диаметру дюбелей.
  3. Приложите отлив к стене и отметьте отверстия на стене. Просверлите их перфоратором с нужным диаметром сверла. Прикрепите козырек с помощью саморезов с пластиковыми пробками или используйте «быстрый монтаж».

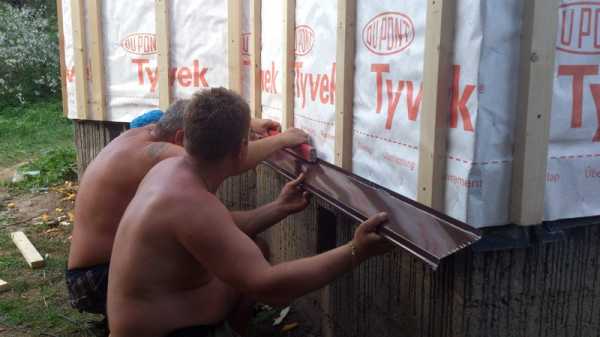

Правильный монтаж козырька для цоколя

Совет: не стучите непосредственно по пластиковому отливу молотком или киянкой, когда его загибаете, иначе он может прийти в негодность, положите на него войлок или резиновую прокладку.

  1. В деревянной стене необходимо сделать паз, куда и нужно вставить незагнутый край отлива, т.е. с одной стороны загибать его не стоит. Для его жесткости снизу установите деревянную доску.
  2. Закручивайте шурупы или саморезы осторожно. Крепление отливов на цоколь не должно быть или слишком слабым, или очень тугим.

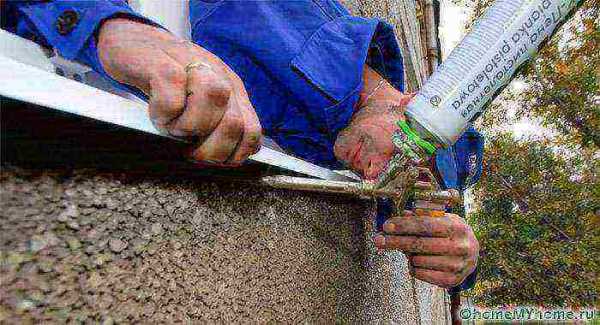

  3. Не забудьте заделать зазор между отливом и стеной силиконовым герметиком.

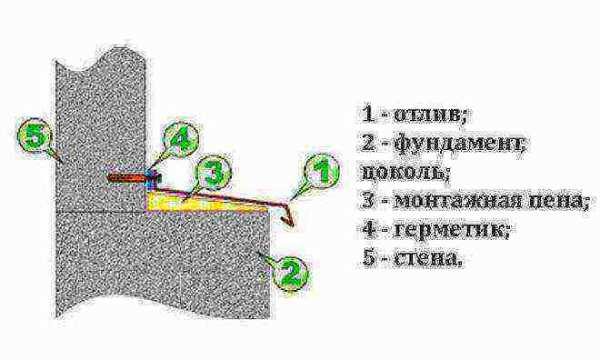

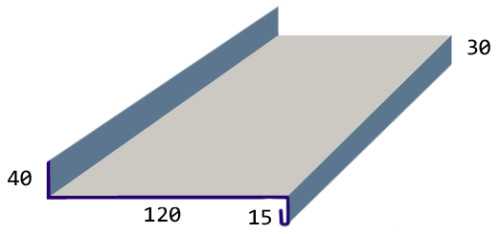

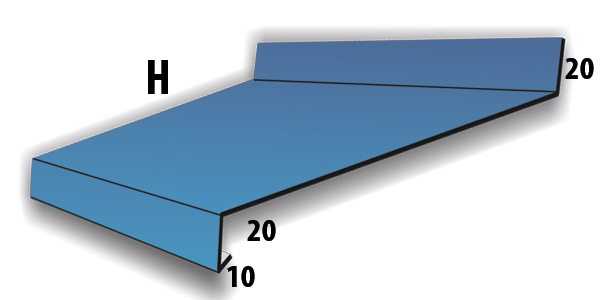

Технический вид отлива

Необходимые для работы инструменты и материалы

Хотя с первого взгляда, кажется, что нет ничего проще, чем поставить козырек для цоколя, вам все равно придется иметь с собой некоторый наб

moypodval.ru

Как крепить отливы на цоколь

Пагубное воздействие атмосферных осадков влияет на внешний облик, целостность и прочность строения, провоцирует образование трещин. Наиболее уязвимы к влаге выступающие на вертикальной поверхности части, особенно цоколь, выполняемый, как правило, шире стены.

Если его не защитить посредством отливов, появление очагов разрушения, переходящих на фундамент, будет неизбежным. Их установку по всему периметру строения проводят на завершающем этапе отделки фасада. Процесс этот не требует никаких специальных знаний и навыков, может быть проведен своими руками.

Необходимые материалы и инструменты

Чтобы самостоятельно провести крепление отлива на цоколь, нужно заранее позаботиться о наличии:

  • готовых отливов либо листового металла;
  • трассировочного мела;
  • монтажной пены;
  • герметика либо шпатлевки;
  • ножниц по металлу и молотка;
  • строительного водного уровня;
  • отбивочного шнура;
  • дюбель-гвоздей либо саморезов.

Если монтаж проводится на кирпичное основание, необходимо иметь перфоратор либо дрель. Главное, правильно подобрать отлив. Его можно приобрести в готовом исполнении либо сделать своими руками.

Цокольный отлив: нюансы выбора

Отлив представляет собой небольшой козырек, ширина которого варьируется от 50 и до 400 мм. Он состоит из крепежного отгиба для фиксации элемента к стене, монтируемой под углом полки, направляющего стекающую воду вниз фронтального прогиба.

Точные размеры подбирают такими, чтобы осадки не попадали на цокольную часть, особенно если она выполнена с использованием высокодекоративных материалов. Главное, соблюсти баланс. Иначе отлив может провисать. Планка, по мнению специалистов, не должна выступать над уровнем цоколя больше чем на 5 см.

Изготавливают отливы пластиковыми, бетонными, металлическими. Изделия из пластика достаточно хрупкие и недолговечные, а из бетона имеют большой вес и, как правило, не применяются в частном домостроении. Металлические отливы покрыты специальной полимерной пленкой, обеспечивающий не только высокий срок эксплуатации, но и разнообразие цветовых решений. Правильно подобранные контрастные либо в тон к отделке здания элементы способны стать украшением фасада.

Как сделать отлив для цоколя своими руками?

Готовые изделия, за исключением выполненных на заказ, имеют стандартные размеры, что не всегда является приемлемым. Поэтому многие домашние мастера предпочитают не покупать, а изготовлять отливы самостоятельно.

Процесс этот достаточно простой и осуществляется в несколько этапов:

  • Металлические листы нарезают на заготовки — полосы требуемой длины и ширины. Следует учитывать, что накладываются отливы друг на друга внахлест около 3 см.
  • Каждую полосу помещают на уголок и посредством молотка загибают. Изгиб стороны, примыкающий к стене, должен быть направлен вверх, а противоположный — вниз.

Ни в коем случае нельзя забывать о нахлесте. Иначе отливы получатся слишком короткими, что является недопустимым.

Подготовительный этап

Начинать монтировать отливы нужно только после тщательного осмотра наружных стен на предмет наличия таких дефектов, как трещины, сколы и прочие. Участки с обнаруженными изъянами обязательно обрабатывают с помощью шпатлевки либо герметика. Запланированные работы по утеплению основания дома — фундамента проводят заранее, то есть до крепления отливов. Облицовку фасада и цокольной части тоже делают заблаговременно.

Важнейшим условием обустройства качественной системы отлива для защиты цоколя от влаги является абсолютная горизонтальность поверхности и наличие откосов:

  • На один угол внешней стены на саморез либо дюбель фиксируют шнурок. Его выравнивают посредством строительного уровня, а затем крепят ко второму углу.
  • С наклоном не менее 15 градусов и строго по шнурку из цементно-песчаного раствора делают откосы.
  • Выжидают несколько дней, пока из цемента выйдет лишняя влага, он полностью схватится.

Раствор замешивают в стандартных пропорциях. На одну часть цемента кладут три части песка. Компоненты заливают водой, чтобы получалась смесь, которая не стекает с мастерка.

Разметка под отливы

Для качественного крепления нужно заранее провести разметку и вычислить размеры изделия. Это имеет первостепенное значение как при работе с готовыми, так и с изготовленными своими руками отливами. Опускать этот этап при установке защиты цокольной части строения не рекомендуется.

Разметку лучше всего проводить с помощью водяного уровня. Он позволяет определить точное месторасположение козырька, нанести соответствующие горизонтальные отметки. Именно в него и закладывают трассировочный мел.

Когда разметка, сделанная посредством гидроуровня нанесена, к намеченным точкам прикладывают растянутый шнур. Его с силой натягивают, а затем отпускают. Результатом такого действия является полоса, которая определяет местоположение верхней части отлива. Это значительно упрощает последующий монтаж.

Крепление отливов

Может выполняться как на поверхность стены, так и на направляющие, которые устанавливают заранее. Последний вариант применяется тогда, когда в дальнейшем планируется проводить крепление облицовочного материала к фасаду строения.

На стены отливы фиксируют посредством дюбель-гвоздей, а на направляющие — с помощью саморезов. Соединение козырьков между собой осуществляется внахлест не меньше 3 см. Стыки рекомендуется промазывать морозостойким герметиком. Аналогичную обработку желательно выполнять между отливом и стеной. Широкие отливы дополнительно укрепляют кронштейнами.

Углы вырезают из отливной планки, фиксируют крепежами, дополнительно смазывают силиконовым герметиком.

Общие рекомендации

Чтобы качественно провести монтаж отливов на цоколь, нужно учитывать несколько важных нюансов:

  • Установка должна проводиться только после окончания строительных либо ремонтных (фасадных) работ. Это позволяет предотвратить повреждение планок при падении тяжелых инструментов и предметов.
  • Когда отливы фиксируют под отделку, то обрешетка монтируется до проведения замеров.
  • Полимерное покрытие заготовок чувствительно к ударам. Для смягчения воздействия под молоток подкладывают своеобразные амортизаторы из резины либо войлока.
  • Если отливы монтируют в деревянном строении, то в бревнах вырезают пазы. Это означает, что примыкающие края козырька не требуется загибать.
  • Длина планок отлива должна быть не больше 5 метров, а крепежные элементы иметь правильную посадку.

Установка отливов на цоколь — это сравнительно недорогое и эффективное решение по ограждению цоколя и фундамента от воздействия осадков, позволяющее сохранить привлекательность и увеличить эксплуатационный срок строения. Этот процесс не вызывает никаких затруднений и не занимает много времени.

superarch.ru

Как крепить отливы на цоколь, монтаж отливов

О защите цоколя с помощью отливов

Каждый выступ на вертикальной поверхности стены дома является сборником влаги, снега и пыли. Цокольная часть дома, как правило, шире стены, поэтому выступание цоколя — обычное дело. Если выступающую часть цоколя не защитить, то погодные условия обязательно создадут зачатки разрушения, и постепенно эти разрушающие явления повредят фундамент. Для того чтобы не допустить подобных явлений, применяют специальную конструкцию — отлив для цоколя.

Схема размеров отлива.

Если не сделать отлив, то время при помощи погодных условий не только скорректирует внешний вид дома в худшую сторону, но и значительно ослабит всю основу здания.

Существуют отливы разных конструкций с применением разнообразных материалов. Они бывают бетонные, керамические, пластиковые и металлические.

Вернуться к оглавлению

Особенности различных материалов для отливов

При изготовлении бетонных отливов для цоколя используют материалы с более высокими требованиями. Так, в качестве наполнителя применяется гранитный щебень. Песок должен быть хорошо промыт, обязательно применяются пластификаторы: экопирен, реламикс или паста для придания бетону глянца и водоотталкивающих свойств. Цемент должен быть морозоустойчивым марки М450. Цветовая гамма у такого отлива серая, но в процессе изготовления можно предусмотреть и необходимый цвет. Можно бетонный отлив окрасить фасадной эмалью. Главный недостаток бетонного отлива — его массивность и то, что порядок его установки должен быть заложен в проекте.

Схема монтажа отлива.

Для керамического отлива цоколя применяется клинкерный кирпич. Он хорошо переносит значительные температурные перепады и обильные осадки. Устойчивость к механическим повреждениям и ко всем внешним воздействиям характеризуют его как отличный материал для устройства отлива. Недостатком является высокая цена и то, что для укладки такой защиты цоколя требуется высокая квалификация. Установка отливов из керамики должна быть предусмотрена на стадии проектирования.

Отливы на цоколь несут в себе и эстетическую составляющую в оформлении здания. Можно приобрести готовые детали отливов. Они бывают алюминиевые, медные, из нержавеющей стали, из оцинкованной стали или пластиковые. Алюминиевые отливы дороже, зато они обладают высокой стойкостью к агрессивной среде. У них меньший вес, но это не уменьшает прочность. Преимущество перед стальными еще и в стойкости к выцветанию от солнечных лучей.

При отделке фасада дома сайдингом или профлистом удобно применять пластиковые элементы отливов. С их помощью можно идеально подобрать цвет, можно заказать нестандартные формы. Отлив на цоколь из пластика достаточно долговечен и абсолютно водонепроницаем. Температурные колебания и механические воздействия выдерживаются великолепно.

Вернуться к оглавлению

Как крепятся отливы на цоколь?

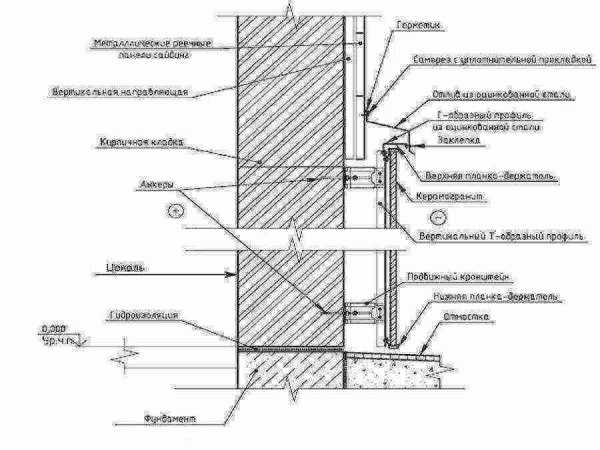

Схема крепления отлива к цоколю.

Крепить отливы нужно после окончания отделки цоколя, перед началом отделки стены. Для работы необходимо иметь запас инструмента и материалов:

  • плоскогубцы;
  • строительный уровень;
  • молоток;
  • киянка;
  • мастерок;
  • ножовка по металлу;
  • перфоратор;
  • шуруповерт;
  • саморезы;
  • шурупы с дюбелями;
  • строительный шнур;
  • листы металла или готовые отливы;
  • цемент;
  • песок;
  • морозостойкий герметик.

Перед монтажом необходимо проверить горизонтальность. При наличии отклонений и перекосов необходимо выравнивание с помощью цементно-песчаного раствора. Для нормального прилегания поверхность для установки отлива лучше сделать в виде откоса. На углах стены закрепляется шнур, установленный горизонтально. По шнуру с помощью мастерка делается откос. Раствор для откоса приготавливается из одной части цемента и трех частей песка. Воды добавляется столько, чтобы готовый раствор не стекал с мастерка. Для испарения влаги и схватывания раствора делается выдержка в течение нескольких суток. Планка отлива крепится непосредственно к стене или к направляющим, устанавливаемым для отделки стены.

Цвет отливной планки подбирается в тон основной отделки стены или в контраст этому тону. Контрастная или металлическая отделка подчеркивает строгость общего вида здания. К направляющим планка крепится саморезами, а к стене дюбель-гвоздями. Отлив складывается обычно из двух деталей: стартовой планки и непосредственно отлива. Если поверхность планки широкая, то делается дополнительное крепление к цоколю. Такой монтаж удержит пластину от воздействия ветра. Нахлест стартовой планки уплотняется морозостойким герметиком. Если металлический отлив покрыт пластиком, то по нему нельзя стучать молотком во избежание отколов части покрытия. Не следует устанавливать отливы до окончания основного строительства. Они могут быть повреждены во время производства других работ: падением предметов, инструмента, кирпичей.

При монтаже отлива на деревянную стену можно сделать в стене пропил болгаркой для закрепления в полученной щели верхней части конструкции. Полученное соединение следует уплотнить герметиком. Если под отливной планкой получается пустота, то под планку нужно положить доску. Если все сделать аккуратно, то гидроизоляция фундамента значительно улучшится. Без отлива, установленного на цоколь, здание выглядит небрежным и незаконченным.

moipodval.ru

Отливная планка для цоколя

Для защиты фундамента от намокания поверх выступающего цоколя монтируются отливы. В отличие от водостоков кровли, эти элементы не имеют вертикальных труб для сбора, сбрасывают стоки непосредственно на отмостку. Существуют отливы из полимерных, композитных материалов, стали, защищенной горячим цинковым, полимерным, лакокрасочным покрытием.

Классификация цокольных отливов

После облицовки цоколя этот конструкционный элемент часто выступает за плоскость наружных стен. Обеспечивая защиту наземной части фундамента, декоративный материал, утеплитель под ним, обрешетка остаются открытыми для осадков, стекающей по стене воды. Поэтому верхнюю грань этого конструкционного элемента необходимо защитить от намокания.

Отлив имеет вид планки, один край которой изогнут внутрь для крепления к стене, второй наружу для сброса стоков. Основная сложность заключатся в сопряжениях углов:

  • материал необходимо отрезать под сложным углом в двух плоскостях
  • избежать образования щели, которую невозможно заделать

В отсутствие облицовки фасадов (сруб, кладка облицовочным кирпичом) крепление отлива цоколя производится непосредственно к стене, как можно плотнее. Если фасады планируется декорировать, планка запускается под декоративный материал, частично скрывается облицовкой. Нижний край может свисать с фундамента на 2 – 3 см, не более.

Внимание: Для обеспечения жесткой фиксации необходимо крепление планки в средней части либо специальными элементами. В противном случае под него неизбежно будет задуваться воздух, планка будет издавать шум, в конечном итоге оторвется.

В зависимости от материала отлив бывает:

  • медным – максимальная цена, подходит не для всех экстерьеров фасадов
  • виниловым – ПВХ достаточно хрупкий в мороз, необходима надежная фиксация, это бюджетный вариант, идеально сочетающийся в пластиковым цокольным сайдингом
  • алюминиевым – коррозионная, атмосферная стойкость, инертность к агрессивным веществам, высокая цена
  • стальным – оцинковка имеет средний ресурс, доступную цену, покрывается полимерным слоем
  • бетонным – применяются в основном для декорирования административных, офисных, публичных зданий

По длине элементы наращиваются внахлест, минимальный размер которого составляет 10 см. Для пластиковых отливов существуют доборные элементы – наружные/внутренние углы, что снижает время установки, повышает художественную ценность экстерьеров фасадов. Стандартная ширина полки составляет 5 – 20 см, поскольку эти же элементы используются для оформления оконных откосов. При необходимости оцинкованные, полимерные модификации из металла можно заказать любого размера.

Внимание: Планки из дорогостоящих материалов всегда изготавливаются по размерам заказчика. Например, существуют элементы из зеленой, черной, патинированной, «Гавайской» меди, погонный метр которых при ширине 30 см обходится застройщику в 2,5 – 6 тысяч.

Щели в углах алюминиевых модификаций закрываются специальными элементами, надевающимися на обе планки посередине. Этот материал легко окрашивается, ламинируется, облагораживается прочими покрытиями, имеющими высокую эстетику восприятия.

Помимо фундаментов жилищ аналогичной защиты от влаги требуют цоколи заборов, протяженность которых обычно превышает периметр коттеджа многократно. При декорировании наземной части фундамента природным камнем эстетически обоснован выбор бетонных отливов. В отличие от планок из других материалов, они имеют треугольную, трапециевидную форму, крепятся на раствор, плиточный клей.

Их габариты значительно меньше (длина 39 – 60 см), по аналогии с облицовочным камнем имеются вертикальные швы, которые обрабатывают водостойкими лаками, затирками после высыхания. Чуть дешевле меди обходятся клинкерные отливные планки с гарантированно высоким эксплуатационным ресурсом.

Этот материал чуть толще керамогранита, может иметь любую форму, абсолютно инертен к химическим реагентам, атмосферным осадкам, солнечному ультрафиолету.

Монтаж отливов

Планка отлива цоколя изготавливается промышленным способом, что гарантирует одинаковые размеры каждого изделия. Кроме того, длинномерный элемент по умолчанию заменяет линейку. Поэтому дополнительные шнуры при монтаже обычно не натягивают. Первая планка прижимается к стене либо каркасу вентилируемого фасада, на который еще не начата установка панелей, сайдинга. Следующая выравнивается по ней при оформлении нахлеста.

Внимание: Технология позволяет исправить незначительные дефекты фундамента: отсутствие плоскостности стен, цоколя, горизонтали в пределах 2 – 7 см. В первом случае используются прокладки между несущей конструкцией/отогнутой частью. Во втором варианте отливы просто выставляются в уровень, щель под ними незаметна со стороны

Подготовительные работы

Существует несколько вариантов отделки наружных стен, поэтому подготовка к монтажу отливов цоколя несколько отличается:

  • мокрый фасад – удаление неровностей, отбивка горизонтали пропитанной мелом или сажей ниткой
  • стена без облицовки – обычно срубы из калиброванного бревна, вычерчивание горизонтальной линии способом, аналогичным предыдущему варианту
  • вентилируемый фасад – стойки обрешетки должны быть смонтированы, черта проводится по брусу или оцинкованному профилю

Утопленная цокольная часть фундамента в подобной защите не нуждается, так как отливом по умолчанию является конструкционный, отделочный материал, нависающий над ней.

Внимание: Монтаж выполняется после облицовки цоколя перед декорированием фасадов. В противном случае сложно обеспечить герметичность верхнего узла сопряжения, планка может оказаться уже фундамента.

Монтаж угла

Угловой стык изготавливается в середине планки, наращивается с обеих сторон после крепления на место эксплуатации. Состыковать два куска в углу гораздо сложнее, потребуется лужение материала, пайка. Отлив цоколя для наружного угла выкраивается следующим образом:

  • разметка прямого угла внутри планки
  • ровный рез одной стороны
  • припуск 1 – 2 см с другой стороны
  • нижняя отогнутая часть не режется
  • на одной стороне верхней отогнутой полки, предназначенной для крепления к стене, необходимо оставить 3 – 4 см

Если оставить смещение от линии реза с двух сторон, можно изготовить фальцевое соединение. Еще одним решением герметизации угла отлива фундамента является методика:

  • от планки отрезается кусок шириной 4 – 5 см
  • немного изгибается по осевой линии
  • этим элементом накрывается щель, оставшаяся в результате прямого кроя
  • одна половина фиксируется заклепками или саморезами на одну сторону угла, вторая на другую

Для срубов из оцилиндровки в углах дополнительно придется сделать полукруглые прорези в верхней части планок. Иначе невозможно подсунуть их на место монтажа – будут мешать перерубы.

Внимание: Виниловые отливы стыкуются в углах аналогичными способами. При необходимости щели в этом материале можно заделать силиконом, герметиком, акрилом, подобрав подходящий по цвету колер.

Прямые участки

После оформления углов планки монтируются на прямых участках с нахлестом 10 см минимум. Основной сложностью чаще всего является отсутствие наклонной поверхности, к которой можно прижать центральную полку отлива цоколя. Существует несколько способов эту поверхность изготовить:

  • раствором – для увеличения ресурса в цементно-песчаный раствор добавляется жидкое стекло, обеспечивающее водостойкость, прочность конструкции
  • доской – ширина должна соответствовать или быть чуть меньше полки отлива
  • монтажной пеной – непосредственно перед монтажом после изготовления крепежных отверстий с учетом срока жизни пены

Раствор наносится на верхнюю грань фундамента кельмой, выравнивается под нужным углом. Доска крепится дюбелями к несущим конструкциям (цоколь или стена), наклон придается установкой прокладок.

Заполнение внутренней полости цоколя монтажной пеной является оптимальным вариантом, чтобы избежать мостиков холода. Клейкое вещество заполняет пространство полностью, для лучшей фиксации на внутреннюю поверхность отлива фундамента наклеивают металлические уголки, саморезы, которые намертво вмуровываются в высохшую пену.

Внимание: При запенивании необходимо оставить свободное пространство под планкой с учетом реального увеличения объема вещества. После этого необходимо равномерно подгрузить всю поверхность грузом 3 – 4 кг, который способен удержаться на наклонной поверхности. Рекомендуемый шаг подгружения 30 – 40 см.

Бюджетным вариантом является крепление планок хомутами к цокольной части фундамента. Для этого обычно используются стальные планки с фальцем, замком, ребром жесткости в нижней части. Одна часть кронштейна вставляется в него, вторая прижимается к цоколю дюбелем, анкером. После чего, ветровые нагрузки этим защитно-декоративным элементам не страшны.

На углах, плоскостях здания могут присутствовать декоративные элементы, например, выпуск четверти облицовочного кирпича. В этом случае угловой элемент придется изгибать с другими размерами либо заказывать дополнительно. Рекомендуемый шаг крепления на прямых участках составляет 30 – 40 см, в сопряжениях по усмотрению домашнего мастера.

Герметизация стыков

Максимальное количество сопряжений традиционно получается на фасадах без декоративной отделки. В венцах бревенчатого сруба при необходимости ручным фрезером, гравером, стамеской можно сделать продольный паз, утопив заподлицо крепежную полку отлива. На кирпичных стенах это сделать невозможно – штроба испортит качество экстерьера. Поэтому стыки заделываются силиконовыми, акриловыми герметиками, как бесцветными, так колерованными под цвет планки, фасада.

Рекомендации по выбору, установке цокольных отливов помогут сэкономить бюджет строительства, обеспечить соответствие стиля, дизайна фасада. При необходимости отливы могут быть изготовлены из оставшейся металлочерепицы, планки ендовы. Однако лучше использовать промышленные изделия из подходящего материала.

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

  1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
  2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
  3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.

    Установка направляющих перед установкой отливов

  4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм.

    Образец установки отлива для цоколя

  5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены.

    Установка отливов

  6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
  7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Видео — монтаж отливов

Отлив для цоколя – защитная планка с капельником, которая предохраняет стык стены и фундамента от увлажнения.

Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.

Зачем он нужен?

Фундамент или цоколь дома, как правило, имеют большую ширину, чем стена, что связано с большей нагрузкой. Если этот выступ оставить без защиты, то влага, накапливаясь и замерзая, приведет к постепенному разрушению основания постройки. Чтобы этого не произошло, и нужен отлив.

ВАЖНО: Отлив должен выступать за плоскость цоколя на 50–70 мм, для уменьшения смачивания водой поверхностей.

Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:

  1. Оцинкованная сталь.
  2. Плоские металлические листы с полиэфирным или пураловым покрытием.
  3. Алюминий.
  4. Медь.
  5. пластик.

Алюминий и медь, как цветные металлы, имеют значительно большую стоимость, чем привычная оцинковка. Пластиковые отливы — наиболее бюджетный вариант, пригодится для дома, облицованного сайдингом.

Крепежным отгибом отлив примыкает к стене, полка с легким наклоном 15% для стока воды должна обеспечить вылет отлива за грань цоколя, капельник направляет отрыв капель от защищаемой конструкции.

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

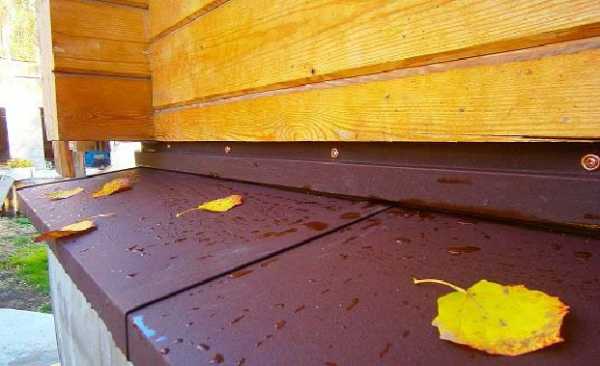

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

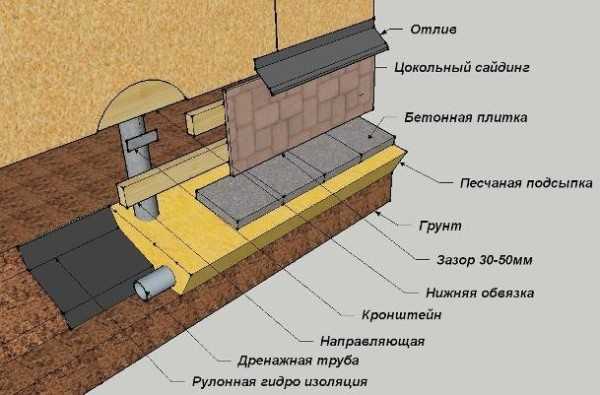

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.

ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности.

Отливы своими руками

Защиту цоколя фундамента своими руками несложно выполнить самостоятельно. Главное, перед закупкой материалов необходимо рассчитать ширину планки, учесть припуски на нахлест и угловые срезы. Требуемые инструменты:

  • ножницы по металлу;
  • плоскогубцы;
  • молоток;
  • киянка;
  • угольник;
  • уровень;
  • лента или шнур;
  • дрель.

Как выполнить отлив самостоятельно, смотрите видео:

Внимание: по листам с полимерным покрытием нельзя бить молотком без амортизирующей прокладки – можно повредить красочный слой.

В случае примыкания цокольного отлива к оконному переплету, крепежный отгиб крепится к нижнему брусу оконной рамы. В этом случае надо учесть дополнительно ширину стены до окна.

Заключение

Самостоятельное выполнение и монтаж отливов – дело совсем несложное и мало затратное, относительно других видов строительных работ. Сделав отливы, вы защитите цоколь от непогоды, а, значит, увеличите срок службы своего жилья.

Из-за повышенной нагрузки цоколь в большинстве своем имеет большую толщину, чем сам фундамент. На выступе цоколя задерживается дождевая вода и снег, под воздействием которых намокает бетон, из него вымываются все важные компоненты, что при температурных колебаниях ведет к образованию трещин и гораздо меньшему сроку службы. Именно поэтому в строительстве активно применяются отливы для цоколя фундамента, которые могут быть выполнены из разных материалов.

Планки обеспечивают надежную гидроизоляцию постройки

Назначение отливов, необходимость установки

Вода, попадающая на поверхность цоколя, постепенно разрушает бетонную поверхность. Особенно данные деформации заметны при колебаниях температуры: при низкой температуре влага, впитавшаяся в бетон, застывает, а летом на такой конструкции начинают появляться глубокие трещины, слоится и отваливается слоями штукатурка, а иногда даже и выпадать целые кирпичи. Таким образом, конструкция быстро разрушается и приходит в аварийное состояние. Для предотвращения негодности постройки и были введены отливы для цоколя фундамента, которые на сегодняшний день являются наиболее оптимальным вариантом решения данной проблемы.

Негативное воздействие влаги проявляется в виде трещин и сколов

Отливы для цоколя фундамента: различные виды конструкций, особенности применения и эксплуатации

Особенности внешнего вида и строения отливов

Подобные устройства имеют вид планки шириной 5-40 см, которая располагается по всему периметру цоколя жилого дома. Выпадшие осадки и влага не оседают на поверхности фундамента благодаря уклону, который позволяет жидкости свободно стекать за пределы цоколя.

Существует целое множество отливов из самых разных материалов, каждый из которых отличается от других по таким критериям как стоимость, внешний вид, эксплуатационные характеристики и особенности монтажа. Прежде, чем купить отливы для цоколя фундамента, необходимо внимательно ознакомиться с представленной ниже информацией и фото.

Стандартная металлическая планка классического цветового решения

Поливинилхлорид как материал для сооружения гидроизоляции

ПВХ имеет целый ряд преимуществ, благодаря которому изделия из него имеют довольно-таки высокий спрос. Это, в первую очередь, долговечность и стойкость к агрессивному воздействию внешней среды, большое разнообразие форм и широкая цветовая палитра, отличные гидроизоляционные свойства и бюджетная стоимость.

ПВХ – распространённый доступный материал, который пользуется популярностью благодаря своей надежности

Из минусов можно назвать хрупкость, особенно присущую дешевым изделиям, а также невозможность ремонта в случае поломки устройства.

Полезный совет! Пластиковые отливы для цоколя фундамента отлично сочетаются с сайдингом из винила, образуя не только практичное, но и радующее взор сочетание.

Сайдинг и ПВХ отлично дополняют друг друга

Бетонные отливы – традиционное решение

Бетонные конструкции – оптимальный проверенный временем вариант, который как нельзя лучше подойдет для отделанных камнем построек. Бетон класса М450 отличается повышенной стойкостью, отличной морозоустойчивостью и долговечностью. Изготовляется он с добавлением щебня, песка и различных пластификаторов, повышающих устойчивость материала к образованию трещин и иной деформацией. Кроме перечисленных выше преимуществ, такой бетон также имеет довольно широкий перечень цветовых решений и форм. Величина размеров отлива для цоколя фундамента может варьироваться в зависимости от ширины цоколя.

Бетонные отливы – классическое монументальное решение, имеющее солидный внешний вид

Недостатком данного варианта можно считать необходимость заранее предусматривать его проектом, ввиду большой громоздкости.

Гидроизоляция из клинкерной плитки

Данный материал все чаще и чаще используется в строительстве. Этому способствует целый ряд факторов, который включает в себя высокую эстетичность, прочность, долговечность, качественную защиту фундамента от попадания влаги. Однако стоит отметить и тот факт, что клинкер отличается высокой стоимостью, а также сложность монтажа, требующего профессиональной подготовки и навыков.

Клинкерная планка имеет красивый внешний вид, но и высокую стоимость

Цокольные отливы из металлических материалов

Данные изделия имеют огромное разнообразие различных вариантов, хотя те в общих чертах схожи между собой – все они имеют вид полочки с двумя отгибами для крепления к стене и удаления жидкости. Модели различаются между собой по цветовому решению, который может быть как нейтральным, так и ярким и необычным – это зависит от вкусовых предпочтений хозяина.

Металлические планки необычных расцветок

Кроме того, в зависимости от стоимости и производителя конструкции разнятся по качеству и типу используемого материала – так в дешевых моделях используется оцинкованная сталь, а в более дорогих и эксклюзивных вариантах – специальное полимерное покрытие.

Полимерное покрытие обеспечивает дополнительную стойкость

Основными преимуществами данного решения считается его долговечность, достигнутая за счет использования гальванических материалов, стойкость к механическим и температурным воздействиям, эстетичность и лаконичность внешнего вида, а также возможность выбрать изделия исходя из своих финансовых возможностей и потребностей.

Металл – красивый и благородный материал

Монтаж отливов на цоколь фундамента своими руками: подробная инструкция

Полезный совет! Начинайте работу по установке гидроизоляции до отделочных работ, поскольку после монтажа отливов может понадобиться мелкий косметический ремонт, что повлечет за собой дополнительные затраты.

  • Крепление конструкции необходимо проводить до начала облицовки стен, закончив перед этим облицовку цоколя. Стоит отметить, что перед началом работ нужно обязательно с помощью уровня выявить неровности в линиях цоколя и фундамента, которые необходимо выровнять при помощи раствора.

Начало крепления конструкции

  • Возможны два варианта крепления отливов – непосредственно к стене либо же к специальным направляющим. Если вы хотите воспользоваться вторым вариантом, заранее позаботьтесь о подготовительных работах и креплении направляющих.

Установка направляющих

Стыковка двух изделий

Обратите внимание! Первое решение предполагает использование дюбель-гвоздей, второе – саморезов.

  • Стоит отметить важность герметизации. Таким образом, все места нахлестов планок и соединения стен и самой конструкции следует обработать стойким к негативному воздействию мороза герметиком.

Процесс герметизации

Статья по теме:

Битумная мастика для гидроизоляции фундамента: цена. Виды мастик, стоимость, бренды, изготовление своими руками и правильное нанесение в специальной публикации.

  • Еще одним важным моментом является особенность крепления широких планок. Для дополнительной прочности они должны быть прикреплены к цоколю при помощи кронштейнов.

Крепление при помощи опорных кронштейнов

Отливы для цоколя фундамента: средние цены

  • Металлические отливы имеют среднюю стоимость 60-362 р (ширина изделия 7-70 см) за метр в зависимости от толщины изделия. Цена также может варьироваться в зависимости от покрытий, цветовых решений и сложности форм.
  • 48-394 р (ширина изделия 5-1000 см) – средняя стоимость на изделия из пластика.

Отливы для цоколя фундамента, как и  размеры и цены на них, могут отличаться согласно множеству факторов, поэтому более подробную информацию вы сможете найти на сайте производителя.

Делаем выводы

Работы по гидроизоляции – важный этап строительства любого жилого дома, который обеспечит долговечность и качество конструкции. С этой задачей поможет справиться установка отливов для цоколя фундамента, подробные советы по монтажу которых вы можете найти в видео ниже.

Цокольные планки – простое и удобное решение вопроса гидроизоляции частного дома

Видео: монтаж отливов фальцевым способом

beton-stroyka.ru

Отливы для цоколя своими руками: установка, крепление, как сделать

Цокольная зона есть у большинства зданий или сооружений. В особенности это касается жилых малоэтажных построек – домов, коттеджей, особняков, бань, хозпостроек. Она представляет собой подножие стен, соприкасающееся с фундаментом. Высота цокольной зоны не большая – обычно 40-60см, а форма вторит периметру здания. На цокольной части стоит все здание целиком.

Цоколь принято делать из каменных материалов – бута, известняка, кирпича или монолитного железобетона. Верхнюю часть цоколя защищают отливы. Стоит расходовать средства на такие элементы? В чем их предназначение? И как сэкономить и сделать их своими руками? Давайте разбираться.

Содержание статьи

Для чего нужны отливы на цоколе


Наверное, многие замечали, что подножие стен дома слегка выступает за его пределы, как бы выделяясь на фоне остальной плоскости стен. И это вполне обоснованно, ведь основание здания должно быть крепким и надежным. Однако от влаги и осадков, которые ниспадают со стен при дожде, никуда не скрыться.

Стекающая вода может здорово повредить каменное подножие стен, образовав со временем трещины в кладке. Ну, а увлажнение фундамента и вовсе может привести к серьезным деформациям при его обморожении с наступлением холодов. Что же делать в таком случае? Вот тут-то и могут помочь отливы для цоколя, которые не дадут проникнуть влаге под штукатурку цоколя и в область фундамента.

Материалы для цокольных отливов


Такой на первый взгляд незначительный и простой элемент, как отлив для цоколя, имеет ряд своих особенностей. Форма отливов практически универсальная, с минимальным расхождением в размерах и конфигурации слива. Угол наклона оставляют в пределах 10-20 градусов. Крепежную зону образует не широкий, плоский воротник. Капельник представляет собой изогнутый слив, порой зигзагообразной формы. Рабочая часть, полка, рассчитывается по ширине утолщения цоколя таким образом, чтобы отлив не выходил чрезмерно за его пределы, а прилегал как можно плотнее.

Его производят из следующих материалов:

  • Сталь (оцинкованная) – для таких целей рациональнее всего использовать оцинкованную сталь, с одно- или двухсторонним покрытием. Один из наиболее бюджетных вариантов, при должном уходе способный прослужить около 50 лет! Стальные отливы производят различной длины, обычно до 6м. Их не сложно нарезать по размеру, а также изогнуть на поворотах по внутреннему или наружному углу. Очень часто их предлагают изготовить на заказ компании, занимающиеся кровельными материалами;
  • Сталь с полимерным, лакокрасочным покрытием – распространенный материал для изготовления различных доборных кровельных элементов, в том числе и цокольных отливов. Преимущество его в том, что оттенков цвета предлагается все больше, а значит и количество декоративных решений увеличивается. Кроме декоративных достоинств, такое покрытие оцинкованной стали обладает коррозионной стойкостью к атмосферным явлениям, и при отсутствии повреждений, может прослужить не один десяток лет;
  • Алюминий – имеются в виду стандартные отливы для металлопластиковых окон, которые можно применить и для отделки цокольной зоны. Алюминий не ржавеет, обладает механической жесткостью более высокой, чем оцинкованная сталь. Однако его подгонка под изогнутые формы затруднительна, и такие отливы не гнут на заказ;
  • Пластмасс (ПВХ, полипропилен) – существует в виде стандартизированных оконных отливов, либо же в качестве доборных элементов для винилового сайдинга. При невысокой стоимости, данный материал не отличается надежностью и выносливостью, требуя со временем полной его замены. Поэтому при монтаже отливов из пластика необходимо учесть его заменяемость в будущем;
  • Медь, нержавеющая сталь – относятся к наиболее дорогостоящим материалам, однако также применяемым для этих целей. Отливы из этих материалов представляют эксклюзивное решение, и применение их обосновано разве что для поддержания высокого декоративного стиля архитектуры дома.

Способы изготовления отливов для цоколя – инструменты, оборудование


Цокольные отливы из алюминия и пластмасс производят на автоматизированном оборудовании методом экструзии, литья и т.д. Стальные же отливы и доборные элементы гнут на листогибах – ручных или автоматизированных.

Самые примитивные листогибы можно соорудить своими руками из нескольких швеллеров и усеченного уголка. Точностью они отличаться не будут, да и длина обрабатываемого ими листа будет зависеть от прямолинейности изгибающих элементов листогиба. Но для домашних условий этот вариант вполне подходящий.

Монтаж цокольных отливов своими руками


Перед монтажом отлива необходимо закончить все отделочные работы с цоколем, и очистить зону примыкания этого элемента. Подготовка материала заключается в точных замерах отлива по ширине, и общей длине из всех его составляющих. Отливы необходимо заготовить заранее, проделав в них монтажные отверстия под крепеж.

Чтобы полка отлива от ветра не создавала неприятных вибраций, ее следует прихватить на монтажную полиуретановую пену, а затем затереть открытые ее части плиточным клеем.

В каменное основание стен отливы закрепляют на дюбель-гвозди, в деревянное – анодированными саморезами. Инструмент для закрепления соответствующий – перфоратор, шуруповерт или дрель. Прежде чем закреплять отлив, его необходимо приложить по месту его монтажа, и подогнать по длине и форме цоколя, сделав все необходимые подрезки.

Для улучшения герметизации примыкающей к стене части отлива, применяют синтетический силиконовый герметик. Сегодня на рынке можно встретить множество разновидностей такого материала, в том числе и для наружных работ. Для разновидностей, предлагаемых в пластмассовом тубе, необходимо будет использовать специальный строительный пистолет для выдавливания силикона из туба.

Приставив отлив к стене, намечаем будущие монтажные отверстия карандашом. Далее необходимо промазать ворот отлива силиконом, а полость цоколя монтажной пеной, и закрепить отлив к стене. По такому же принципу проводят монтаж остальных отливов, соединяя их между собой с легким нахлестом, во избежание лишних протечек. Соединительные стыки наружных и внутренних углов герметизируют силиконом, подобранным в цвет отлива.

Такое герметизированное примыкание обеспечит надежную защиту цокольной части дома и фундаменту на долгие времена.

Видеоролик посвящен отделке цокольной части жестяным отливом. Закрепление производится саморезами к деревянной основе. Используются дополнительные крепежи для закрепления к цоколю.

Похожие статьи

guru-remonta.ru
