Как проверить в розетке все сразу
Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.
Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?
С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.
Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.
Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.
Что можно измерить тестером розеток
Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.
Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).
Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.
Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.
Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.
Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.
Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:
- показывает текущее напряжение в розетке
- определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe
- есть ли «земля» в розетке
- где находится фаза — справа или слева (только для розеток с наличием заземления!)
- создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов
Как работает и что означают горящие светодиоды

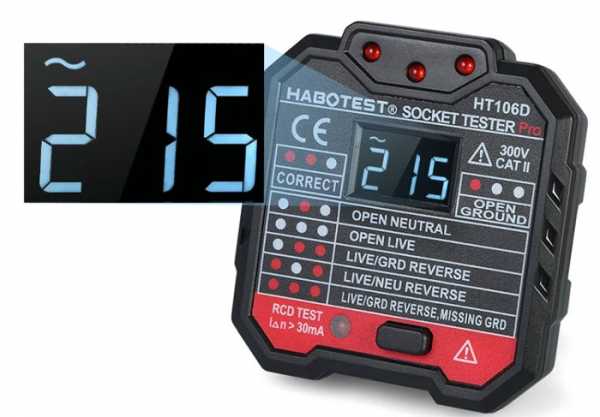

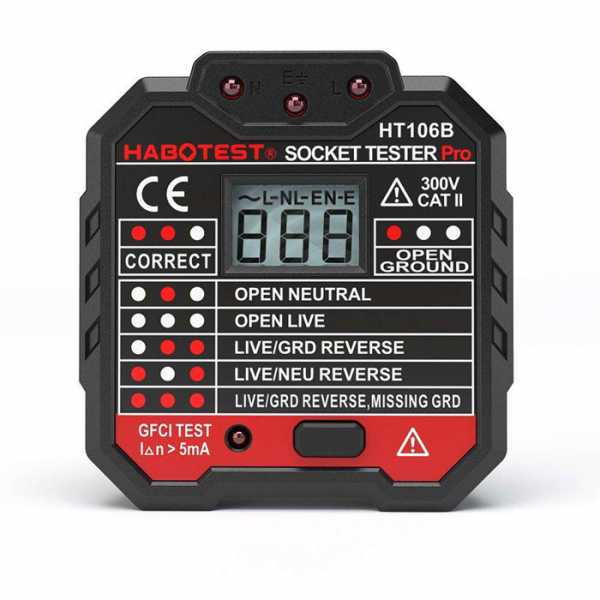

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.
Снизу — кнопка для проверки УЗО.
Сзади — полноценная европейская вилка с заземлением.
Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.
Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.
Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

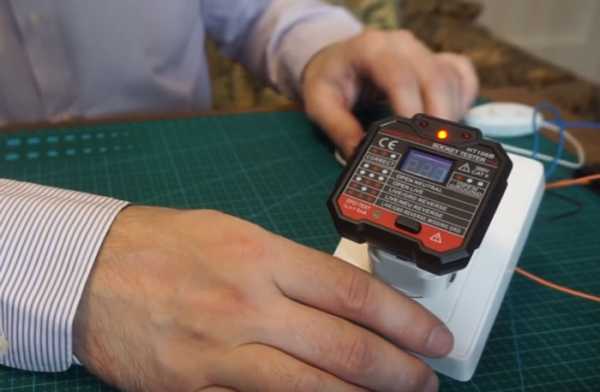

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

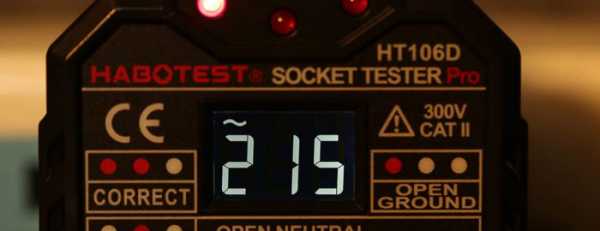

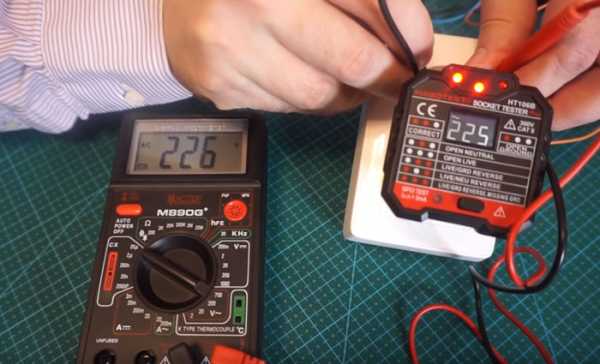

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

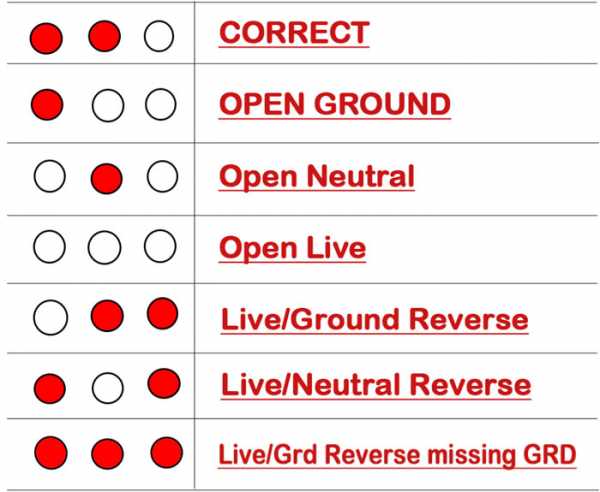

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:
- горят два левых светодиода — с вашей розеткой все в порядке и нет никаких замечаний
Пользуйтесь и включайте приборы без опасений.
- горит один левый светодиод — в розетке отсутствует заземление!
- светится только светодиод посередине — в розетке нет ноля!
- если вообще ничего не горит — где-то в обрыве фаза
Соответственно без фазы тестер и не работает.
- светятся два правых диода — монтажники перепутали местами фазу и землю
- горят два светодиода по краям — перепутаны местами фаза и ноль
Где в розетке фаза и ноль

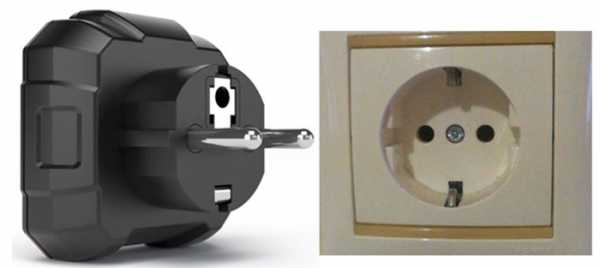

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.
Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль — слева. Именно такие параметры заложены у тестера в программу.
В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

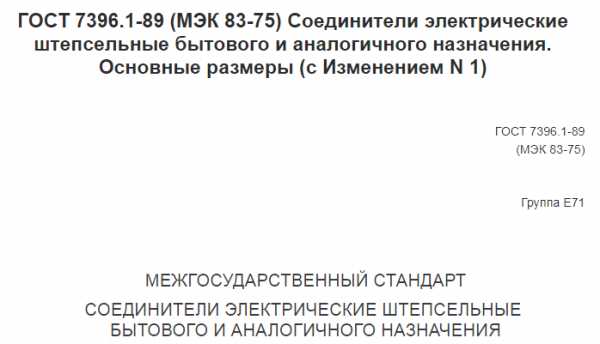

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного значения». В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.
Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

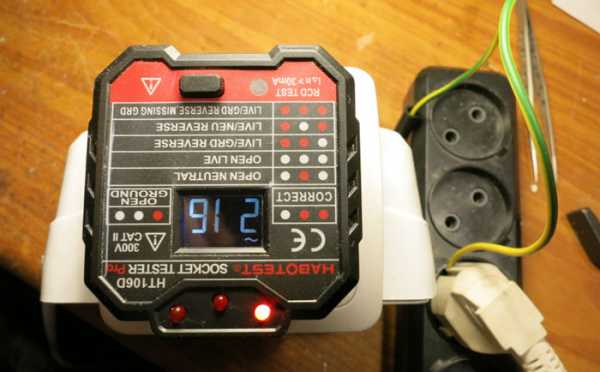

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.
Недостатки тестера
При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что у вас нет земли.
Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.
Однако стоит вам «занулиться», и на «табло» тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.
Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

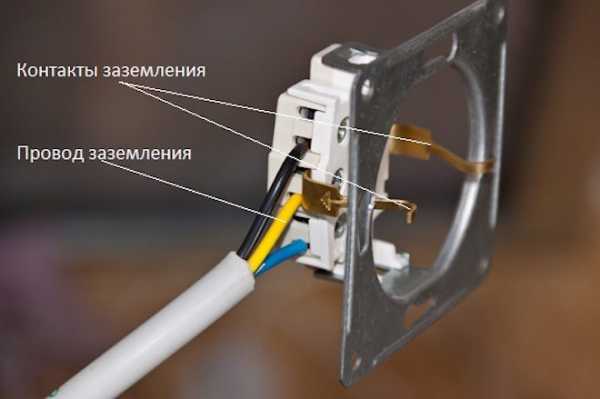

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль — на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.
Как быстро определить, где у вас ноль, а где земля, читайте ниже.

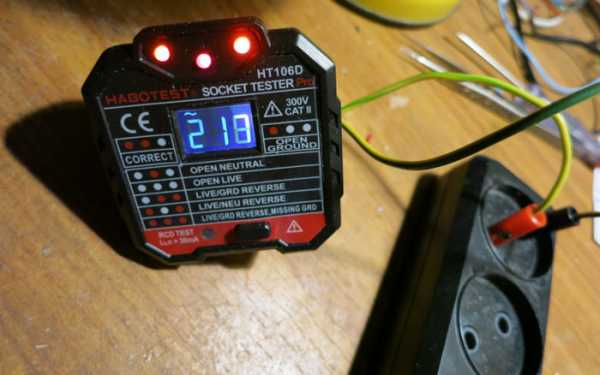

- если горят все три светодиода — фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.
Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.
Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание — для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.
Включите тестер без земли и нажатие на кнопку ничего не даст.
Держать постоянно прибор включенным в розетку не рекомендуется. Время непрерывной работы подобных девайсов — не более 2-х минут.Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.
Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.
Аналоги тестера розеток Duwi и КВТ — что лучше?

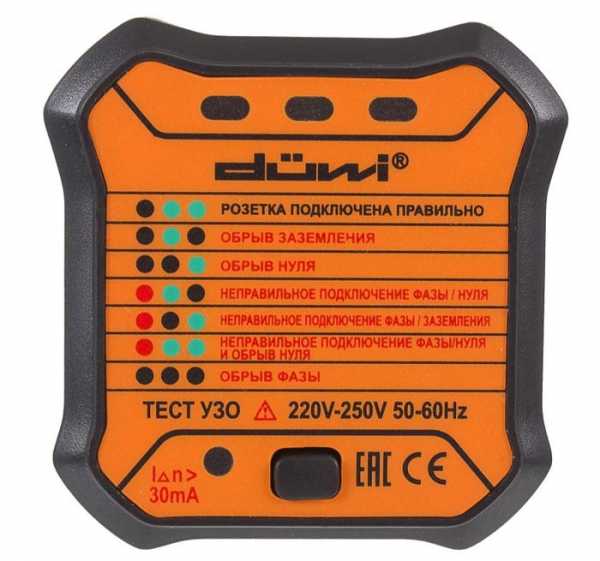

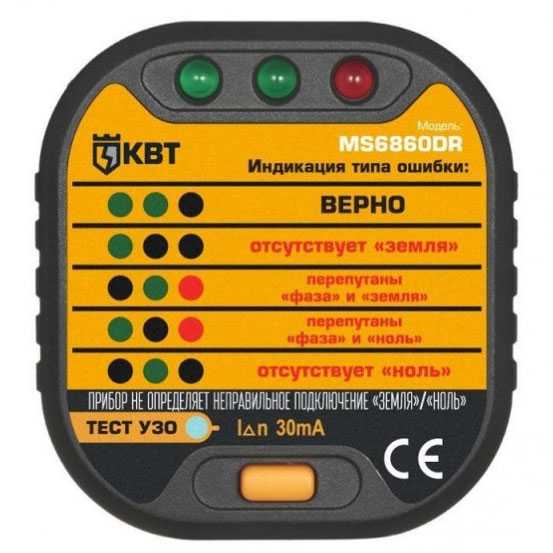

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.
Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.
Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.
Вот например, проверка переноски.
Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.
К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.
Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

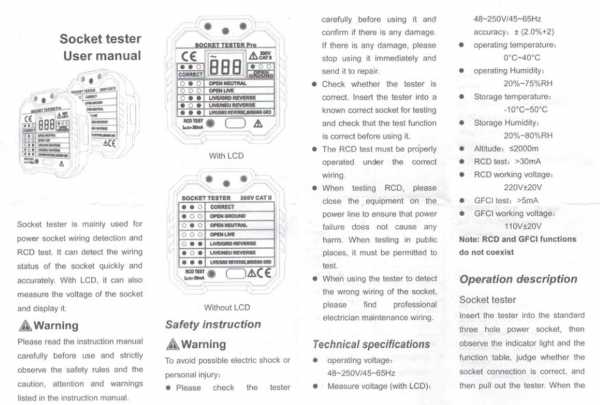

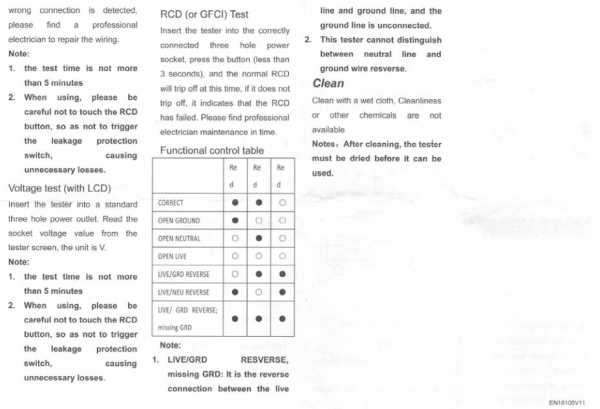

Инструкция по эксплуатации тестера (на английском)
Немного отзывов
Статьи по теме
domikelectrica.ru
Как проверить в розетке все сразу – напряжение, фазу, землю, ноль, УЗО. Тестер розеток habotest и КВТ обзор и отличия.
Как работает и что означают горящие светодиоды
С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.
Снизу – кнопка для проверки УЗО.
Сзади – полноценная европейская вилка с заземлением.
Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.
Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.
Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.
Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.
Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.
Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:
- горят два левых светодиода – с вашей розеткой все в порядке и нет никаких замечаний
Пользуйтесь и включайте приборы без опасений.
- горит один левый светодиод – в розетке отсутствует заземление!
- светится только светодиод посередине – в розетке нет ноля!
- если вообще ничего не горит – где-то в обрыве фаза
Соответственно без фазы тестер и не работает.
- светятся два правых диода – монтажники перепутали местами фазу и землю
- горят два светодиода по краям – перепутаны местами фаза и ноль
Где в розетке фаза и ноль
Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.
Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль – слева. Именно такие параметры заложены у тестера в программу.
В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.
Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного значения”. В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.
Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно .
Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.
Недостатки тестера
При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что у вас нет земли.
Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.
Однако стоит вам “занулиться”, и на “табло” тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.
Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.
При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль – на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.
Как быстро определить, где у вас ноль, а где земля, читайте ниже.
- если горят все три светодиода – фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.
Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.
Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание – для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.
Включите тестер без земли и нажатие на кнопку ничего не даст.
Держать постоянно прибор включенным в розетку не рекомендуется. Время непрерывной работы подобных девайсов – не более 2-х минут.
Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.
Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.
Аналоги тестера розеток Duwi и КВТ — что лучше?
Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.
Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.
Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.
Вот например, проверка переноски.
Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.
К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.
Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.
Инструкция по эксплуатации тестера (на английском)
Немного отзывов
Источник
Поделиться новостью в соцсетях
« Предыдущая запись Следующая запись »
Популярное
- 1073
- 930
- 684
- 652
- 627
psk-remont.ru
Как узнать фазу и ноль: в розетке индикаторной отверткой
Здравствуйте уважаемые читатели блога. Давайте поговорим на тему как узнать фазу и ноль у себя дома. Казалось бы, зачем это нужно простому жильцу, все работает, лампочки в люстрах светятся, розетки рабочие, но ведь и на старуху бывает проруха.
Со временем любой электрический механизм может выйти из строй, причин может быть много и естественно его нужно будет заменить. С лампочкой все просто, следует выключить выключатель светильника, в котором она сгорела, и заменить на новую, а вот с заменой самого выключателя или розетки сложнее.
Немного юмора перед замером.
Женщина звонит электрику:
— Я просила вас вчера прийти отремонтировать дверной звонок!
— А я у вас был вчера!
— Hо я вас не видела!
— Я позвонил в звонок, мне не открыли, и я ушел.
Можно конечно пригласить электрика, но на такую мелочь он может не согласиться, сославшись на занятость, а можно произвести замену вышедших из строя приборов самостоятельно, в статьях блога я об этом писал подробно.
При замене электрических приборов необходимо знать, в целях безопасности и правильности подключения, на каком проводе фаза, а на каком ноль. Существует несколько вариантов как это сделать.

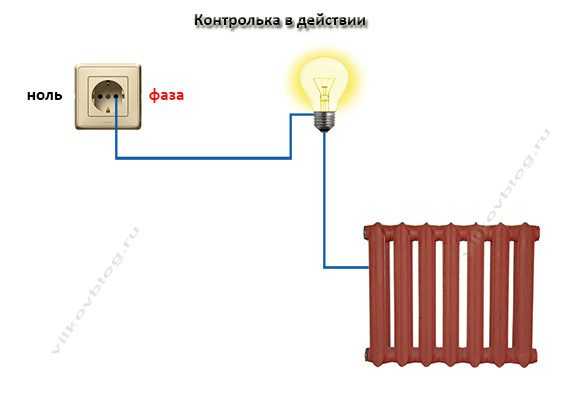

Первый вариант определения фазы с помощью «контрольки»
Данное устройство простое в изготовлении, но ненадежное, на любом производстве оно запрещено, но в домашних условиях, если другого прибора нет, придется использовать это устройство. Состоит оно из патрона, лампочки и двух проводов, сантиметров 40-50.
Сотворив подобие прибора, следует убедиться в его работоспособности, для этого вставляем зачищенные провода в розетку и лампочка должна засветиться, проверяем именно ее работоспособность.
Для определения фазового контакта один провод оставляем в розетке, другим проводом касаемся к корпусу любого заземленного устройства, батареи отопления, водяной сушилки для полотенец, водопроводных труб и т.д.
Если лампочка засветилась, значит, провод в розетке подключен к фазовому контакту. Ели лампочка не светится, значит, контакт нулевой.
Проделайте операцию несколько раз, что бы быть уверенным, что в процессе измерения лампочка не сгорела.

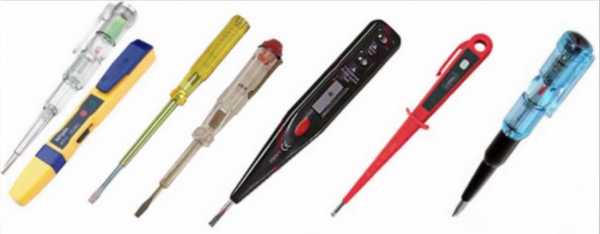

Второй вариант определения фазы с помощью фазового индикатора
Данные типы приборов внешне напоминают большею круглую или плоскую ручку с жалом в виде отвертки, разнообразной конфигурации. Индикаторы могут быть: бесконтактными, контактными, цифровыми или простейшие с использованием неоновой лампочки или светодиодов.
Применение таких измерителей проще простого, вставляется в контакт розетки жало прибора, а с другой стороны пальцем касаемся металлического контакта. Если индикаторная лампочка не засветилась, значит это ноль, вставляем прибор в другой контакт розетки и индикатор светится, значит, этот контакт фазовый.
Если данную розетку следует заменить на новую, то следует отключить электрическое питание на данном участке цепи, еще раз проверить измерителем уже отсутствие напряжения, лампочка индикатора не будет светиться ни в одном контакте розетки и после приступать к замене.
Третий вариант определения фазового провода с помощью маркировки
На данный момент, да и, пожалуй, так будет всегда, пока ток течет в проводах, производство провода, кабеля будет актуально. Данную продукцию производят в разных странах, и, пожалуй, в любой стране много внутренних производителей.
Каждый производитель естественно использует для проводов определенную цветовую маркировку. Данный вариант, на мой взгляд, не совсем безопасный и электромонтажники не всегда прибегают к правильности использования цвета или по незнанию, или как удобно, так и скручиваю.
И всё-таки существуют правила цвета провода.
- Синий, голубой провода — рабочий ноль.
- Зеленый, желтый, желто — зеленый — заземление.
- Коричневый, розовый, оранжевый, белый, фиолетовый, серый, красный, бирюзовый — фаза.
В любом случае при определении фазового провода лучше продублировать наличие напряжения хотя бы фазовым индикатором.
Четвертый вариант с использованием измерительного прибора

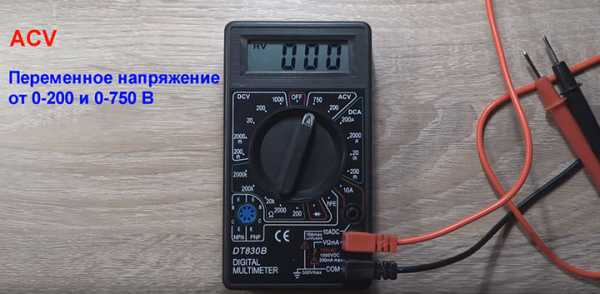

Одним из таких измерительных приборов является тестер, который может иметь как стрелочную индикацию, так и в виде цифрового табло. Что бы определить наличие фазы на проводе нужно данный прибор использовать по принципу контрольки с лампочкой. С помощью тестера можно измерять напряжение, сопротивление и емкость.

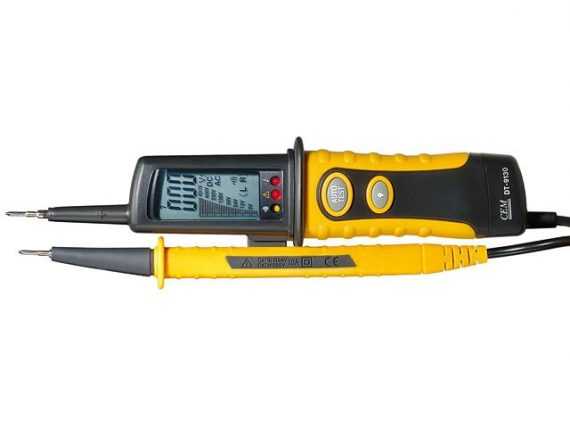

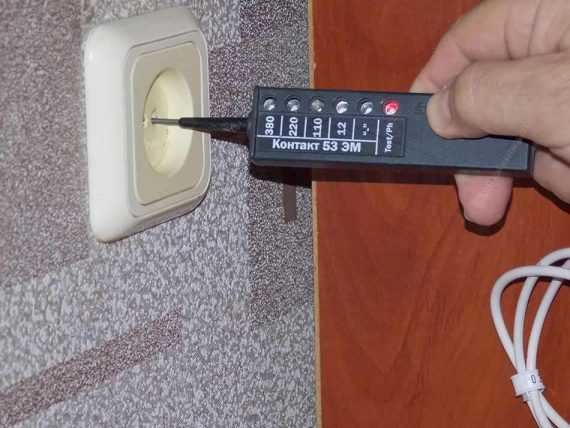

Так же выпускаются многими фирмами компактные измерительные приборы, естественно названия у приборов разные. В любом таком приборе есть функции определения напряжения от 12 до 380 вольт, есть функция прозвонки сопровождающаяся световым и звуковым показателем, и так же есть функция определения фазы на проводе.
Пользоваться такими приборами не сложно, перед их эксплуатацией следует произвести подзарядку, вставив оба конца прибора в розетку на 10 — 15 секунд и сразу измеритель покажет какое напряжение в сети.
Что бы определить какой контакт в розетке фазовый нужно главный щуп, находящийся на приборе вставить в розетку и пальцем коснуться контакта Ph, находящимся на корпусе прибора и если засветится самый нижний светодиод, значит этот контакт фазовый, если светодиод не светится, значит, этот контакт нулевой.
Если в вашем приборе отсутствует функция измерения фазы и естественно отсутствует контакт Ph, то в таком случае фазовый контакт в розетку следует определять по принципу все той же прозвонки.
Основной контакт прибора вставляем в розетку, а другим касаемся батареи, трубы водоснабжения, в нашем случае водяной сушилки для полотенец и если прибор показывает 220 вольт (светятся почти все светодиоды за исключением светодиода, который показывает 380 вольт), значит данный контакт в розетке фазовый.
И самое главное при замене или ремонте того или иного электрического прибора, после определения фазы обязательно обесточьте данный участок цепи, если нет такой возможности отключите ток во всей квартире и только после этого приступайте к работе.
Существуют еще способы определения, но это самые простые и доступные. Пожалуй, на этом все и удачных вам измерений.
С уважением, Игорь Вилков!
vilkovblog.ru
Как проверить ноль в розетке — Ремонт в квартире
При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.
Устройство бытовых электрических сетей
Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.
Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.
Приборы и инструменты
Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:
- Мультиметр стрелочный или цифровой;
- Индикаторную отвертку или тестер;
- Маркер;
- Пассатижи;
- Нож для зачистки изоляции.
Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!
Правила работы с тестером и мультиметром

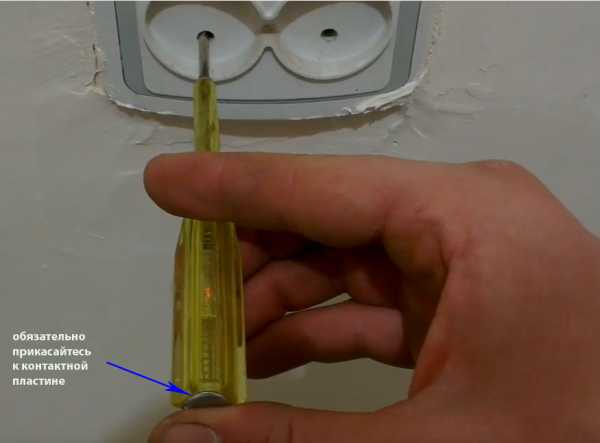

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

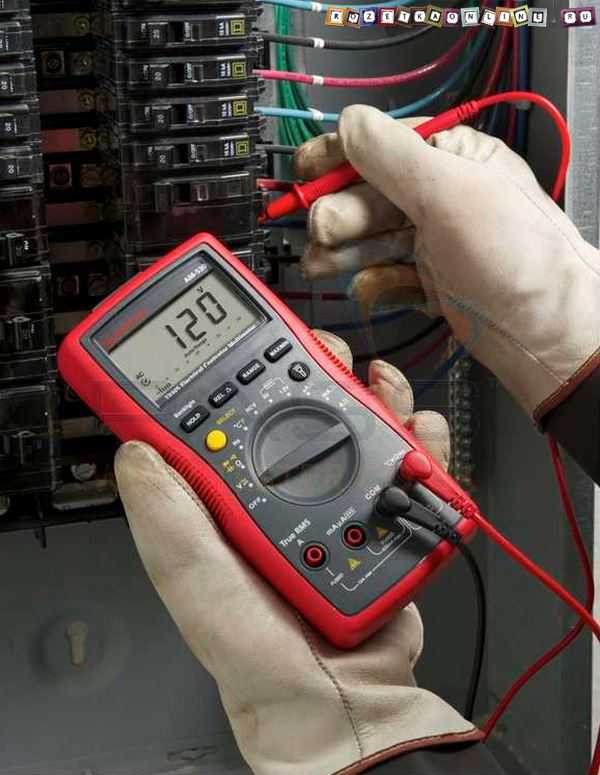

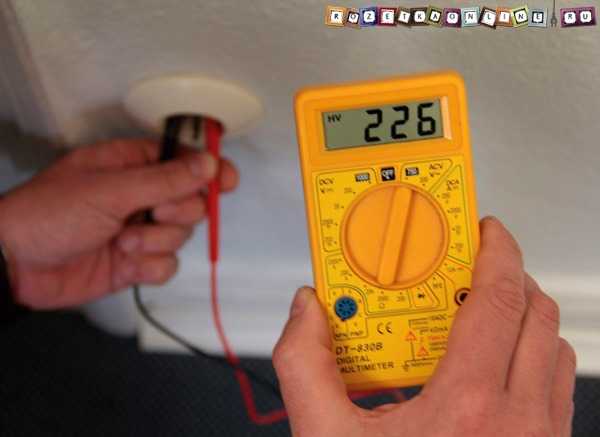

Мультиметром измеряют напряжение между проводниками. Для этого прибор ус
givewhereyoulivehamptons.org
Как проверить заземление в розетке и зачем оно нужно
Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление. По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует. Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.
Зачем заземлять электрическую цепь
Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?
На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.
Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:
- Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
- Если проводка слабая, то она перегорает.
- Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
- Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.
Если заземление есть, то все не так печально:
- Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
- Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.
На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.
Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:
Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:
Бытовые методы проверки наличия заземления
Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.
Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.
Визуальный осмотр
Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.
В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.
Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.
Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.
Зануление при отсутствии заземления
Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.
Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.
О том что такое зануление и чем оно опасно смотрите в этом видео:
Как определить наличие заземления
Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.
Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.
Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:
- Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
- Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
- Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.
При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.
Полная проверка заземления
На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.
Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:
Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.
yaelectrik.ru
Как проверить фазу в розетке?
Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.
Определение фазы индикаторной отверткой
Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».
Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.
Как определить фазу и ноль этой отверткой? Все очень просто:
- ⚡жалом отвертки прикасаетесь к контакту
- ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
- ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой
Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.
По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.
Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.
Меры безопасности при работе с «пробником»
- ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
- ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
- ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.
Как определить фазу и ноль мультиметром или тестером
Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:
Меры безопасности при работе с мультиметром:
- ⚡обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
- ⚡некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.
В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.
Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.
По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).
Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.
Как найти фазу мультиметром
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».
В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.
Как проверить мультиметром напряжение в розетке 220в
Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.
Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».
Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.
Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.
Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.
Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.
Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.
В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.
Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.
Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.
Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.
Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.
В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.
Как найти ноль мультиметром
Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).
Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.
Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.
Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.
Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.
Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.
stroyka-electro.ru
Как проверить в розетке фазу?
Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.
Определение фазы индикаторной отверткой
Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».
Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.
Как определить фазу и ноль этой отверткой? Все очень просто:
- ⚡жалом отвертки прикасаетесь к контакту
- ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
- ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой
Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.
По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.
Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.
Меры безопасности при работе с «пробником»
- ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
- ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
- ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.
Как определить фазу и ноль мультиметром или тестером
Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:
Меры безопасности при работе с мультиметром:
- ⚡обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
- ⚡некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.
В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.
Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.
По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).
Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.
Как найти фазу мультиметром
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».
В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.
Как проверить мультиметром напряжение в розетке 220в
Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.
Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».
Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.
Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.
Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.
Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.
Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.
В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.
Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.
Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.
Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.
Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.
В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.
Как найти ноль мультиметром
Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).
Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.
Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.
Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.
Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.
Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.
stroyka-electro.ru
